BEDIENUNGSANLEITUNG F88WG Hoffman

Deutsche Anleitung 6-8

Installationsanleitung

Feed-Through Kabelkanal

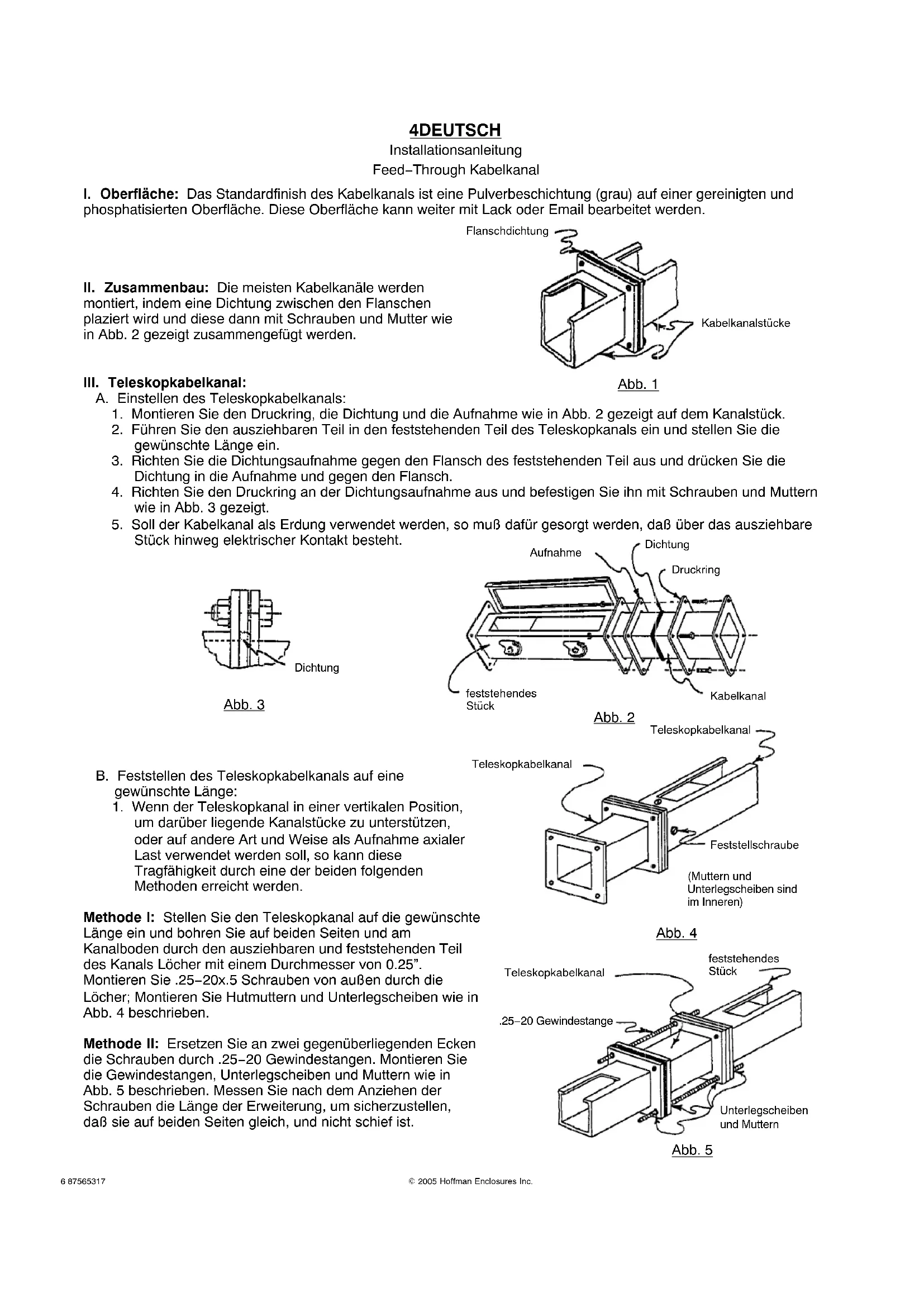

I. Oberfläche: Das Standardfinsh des Kabelkanals ist eine Pulverbeschichtung (grau) auf einer gereinigten und phosphatisierten Oberfläche. Diese Oberfläche kann weiter mit Lack oder Email bearbeitet werden.

Flanschdichtung

Abb.1

Kabelkanalstücke

II. Zusammenbau: Die meisten Kabelkanäle werden montiert, indem eine Dichtung zwischen den Flanschen plaziert wird und diese dann mit Schrauben und Mutter wie in Abb. 2 gezeigt zusammengefügt werden.

III. Teleskopkabelkanal:

A. Einstellen des Teleskopkabelkanals:

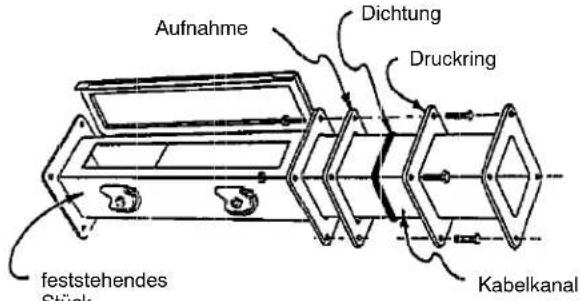

1. Montieren Sie den Druckring, die Dichtung und die Aufnahme wie in Abb. 2 gezeigt auf dem Kanalstück.
2. Führn Sie den ausziehbaren Teil in den feststehenden Teil des Teleskopkanals ein und stellen Sie die gewünschte Lange ein.
3. Richten Sie die Dichtungsaufnahme gegen den Flansch des feststehenden Teil aus und drücken Sie die Dichtung in die Aufnahme und gegen den Flansch.
4. Richten Sie den Druckring an der Dichtungsaufnahme aus und befestigen Sie ihn mit Schrauben und Muttern wie in Abb. 3 gezeigt.
5. Soll der Kabelkanal als Erdung verwendet werden, so muß davon geforsorgt werden, daß über das ausziehbare Stück hinweg elektrischer Kontakt besteht. Dichtung

Abb.3

Abb. 2

B. Feststellen des Teleskopkabelkanals auf eine gewünschte Lange:

1. Wenn der Teleskopkanal in einer vertikalen Position, um darüber liegende Kanalstücke zu Unterstützungen, oder auf andere Art und Weise als Aufnahme axialer Last verwendet werden soll, so kann diese Tragfähigkeit durch eine der beiden folgenden Methoden erreicht werden.

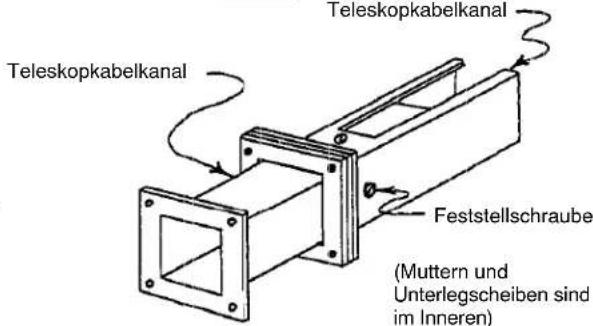

Methode I: Stellen Sie den Teleskopkanal auf die gewünschte Länge ein und bohren Sie auf beiden Seiten und am Kanalboden durch den ausziehbaren und feststehenden Teil des Kanals Löscher mit einem Durchmesser von 0.25". Montieren Sie .25-20x.5 Schrauben von außen durch die Löscher; Montieren Sie Hutmuttern und Unterlegscheiben wie in Abb. 4 beschrieben.

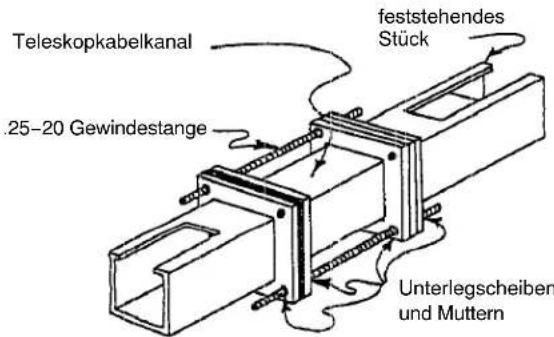

Methode II: Ersetzen Sie an zwei gegenüberliegenden Ecken die Schrauben durch .25-20 Gewindestangen. Montieren Sie die Gewindestangen, Unterlegscheiben und Muttern wie in Abb. 5 beschreiben. Messen Sie nach dem Anziehen der Schrauben die Länge der Erweiterung, um sicherzustellen, daß sie auf beiden Seiten gleich, und nicht schief ist.

Abb. 4
Abb.5

5DEUTSCH

Installationsanleitung

Feed-Through Kabelkanal

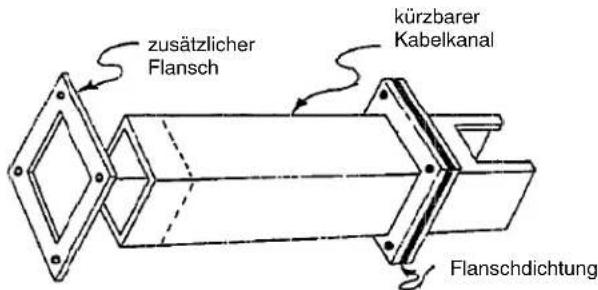

IV. Kürzbarer Kabelkanal: Schneiden Sie den Kanal auf die gewünschte Länge zu (Vergessen Sie nicht genugend Platz für Flansch und Dichtung zu halten). Der Kanal muß gerade abgeschritten werden. Schweißen Sie den zusätzlichen Flansch an den Kabelkanal. Entgraten Sie den Kanal und verschiedene Sie alle scharfen Kanten. Um den ursprünglichen Oberflächenzustand wieder herzustellen kann Ausbesserungsfarbe verwendet werden.

Abb.6

V. Drehstutzen:

A. Montage von 2.5x2.5 und 4x4 Drehstutzen (normaler Typ):

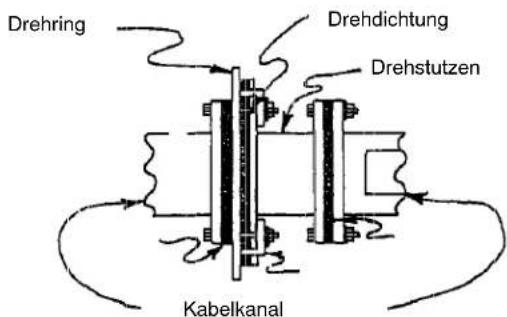

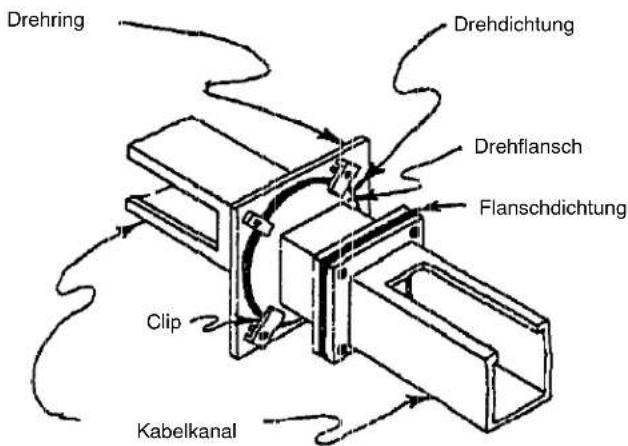

1. Richten Sie den Kabelkanal, die Flanschdichtung, den Drehring, die Drehdichtung und den Drehstutzen in dieser Reihenfolge aus (Abb. 7 und 8).bringen Sie die Clips uber dem runden Flansch des Drehstutzen an und montieren Sie die Schrauben und Muttern.

B. Montage von 6x6 und 8x8 Drehstutzen (normaler Typ):

1. Richten Sie den Kabelkanal, die Flanschdichtung und den Drehring in dieser Reihenfolge aus (Abb. 7 und 8). Bringen Sie den Drehring am Kabelkanalflansch mit vier Senkkopfschrauben und Muttern an. Richten Sie die runde Drehdichtung und den Drehstutzen am Drehring aus. Bringen Sie nun die Clips über dem runden Flansch des Drehstuzens an und montieren Sie die Schrauben und Muttern.

Abb.9

Abb.7

Abb. 8

C. Montage des Drehstutzens für Gehäuseeingang:

1. Verwenden Sie das mitgelieferte Anschlußstück als Vorlage und markieren Sie die Gehäuseöffnung auf der Außenseite des Gehäuses. Fertigen Sie nun die markierte Öffnung an.

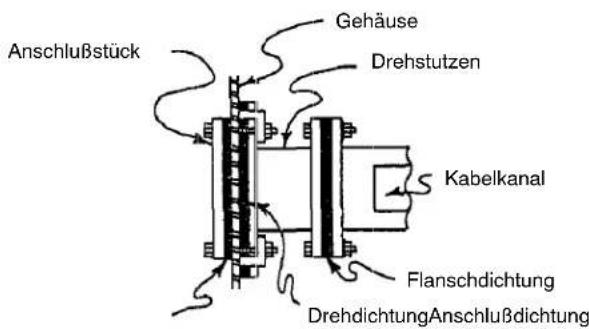

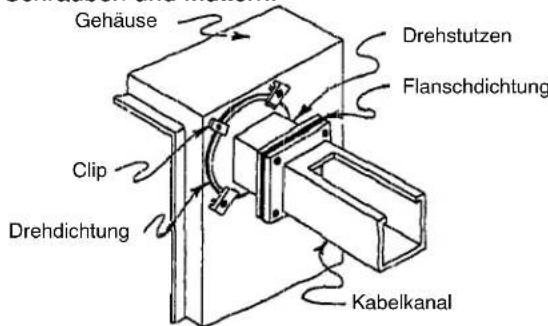

2. Bringen Sie das Anschlußstück und die Anschlußdichtung an der Innenseite des Gehäuses an (Abb. 10). Richten Sie nun die runde Drehdichtung und den Drehstutzen an der Außenseite des Gehäuses, wie in Abb. 9 und 10 gezeichnet, aus. Bringen Sie die Clips über dem runden Flansch des Drehstutzens an und montieren Sie die Schrauben und Mattern.

Abb. 10

6DEUTSCH

Installationsanleitung

Feed-Through Kabelkanal

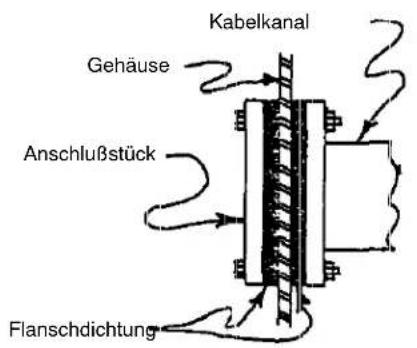

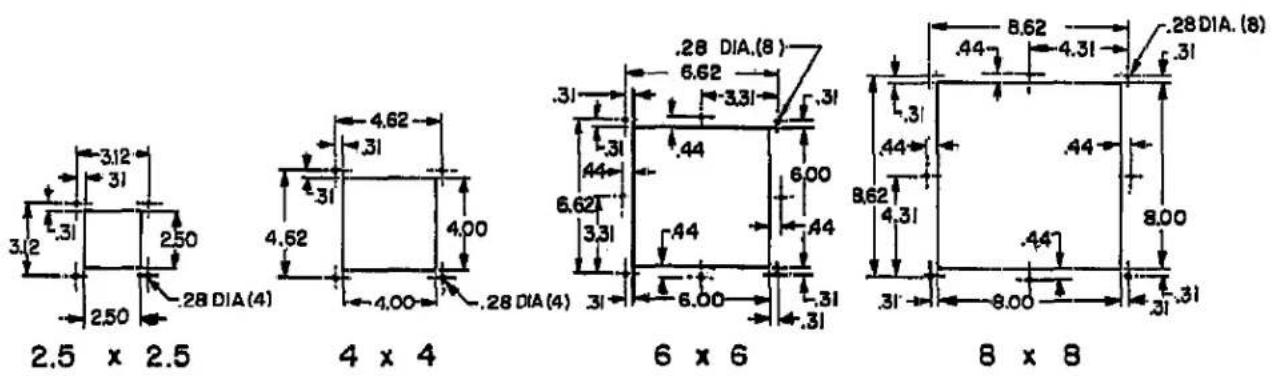

VI. Gehäuseeingänge: Um einen Kabelkanal an einen Schaltschrank oder ein Gehäuse anzuflanschen müssen Öffnungen wie in Abb. 11 gezeigt in das Gehäuse gemacht werden. Das Anschlußstück und eine Dichtung werden im Gehäuse angebracht, während eine weitere Dichtung zwischen dem Kabelkanal und der Außenseite des Gehäuses ausgerichtet wird. Abb. 12 zeigt den genauen Aufbau.

Abb. 12

VII. Tragebügel und Wandbefestigung:

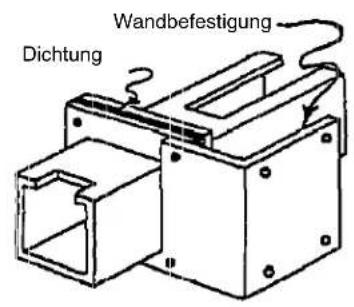

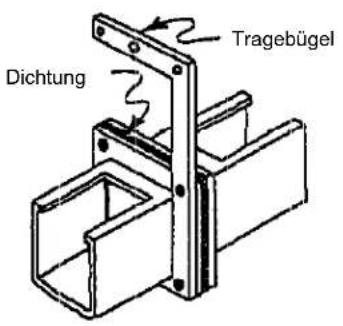

Montieren Sie den Tragebügel und die Wandbefestigung wie in Abb. 13 und 14 gezeichnet. Hinweis: Der Tragebügel und die Wandbefestigung passen nicht zwischen anliegende Kabelkanalflansche. Die Aufhängungen konnen an vielen verschiedene Positionen an den Kabelkanalflanschen angebracht werden.

Abb.13

Abb. 14
