Produkttyp	Hochdichtes Kabelkanalsystem
Marke	Hoffman
Modell	F88WP
Verfügbare Abmessungen	2,5 x 2,5 Zoll, 4 x 4 Zoll, 6 x 6 Zoll, 8 x 8 Zoll
Material	Behandelter Stahl mit grauer Polyesterbeschichtung
Oberfläche	Polyesterpulverlack auf gereinigter und phosphatierten Oberfläche
Installation	Montage mit Flanschen, teleskopischen Verbindungsstücken, Drehverbindungen
Dichtheit	Dichtungen zwischen den Abschnitten
Erdung	Kontinuität durch Gewindestangen und Fächerscheiben gewährleistet
Enthaltenes Zubehör	Schrauben, Muttern, Unterlegscheiben, Dichtungen, Federklammern, Flansche
Verwendung	Unterstützung und Schutz von Computer- und Peripheriekabeln
Wartung	Reinigung mit Ausbesserung der Farbe bei Bedarf
Sicherheit	Verankerung für vertikale oder axiale Lasten erforderlich
Herstellungsland	Frankreich (Belschdorf)
Gewicht	In der Anleitung nicht angegeben

Häufig gestellte Fragen - F88WP Hoffman

Welche Kabelarten kann dieser Kabelkanal unterstützen?

Dieser Kabelkanal ist für Computer- und Peripheriekabel (Ethernet-, USB-, Stromkabel usw.) ausgelegt, dank seiner hohen Dichtheit und Robustheit.

Wie werden die Abschnitte des Kabelkanals zusammengebaut?

Setzen Sie den Flansch zwischen die Verbindungsstücke und montieren Sie ihn mit Schrauben und Muttern wie in Detail 1 gezeigt. Verwenden Sie Dichtungen zwischen den Abschnitten.

Wie wird die Länge des Kabelkanals angepasst?

Verwenden Sie das teleskopische Einstellstück: Montieren Sie die Teile in der Reihenfolge (Detail 2), stecken Sie den Körper auf einen geraden Abschnitt, stellen Sie die gewünschte Länge ein und fixieren Sie sie dann mit dem Halteverbinder und dem Druckring (Detail 3).

Wie wird die Kontinuität der Erdung sichergestellt?

Wenn der Kabelkanal als Erdung dient, bohren Sie Löcher von 0,25 Zoll und installieren Sie Schrauben mit Fächerscheiben (Detail 4) oder verwenden Sie diagonal gegenüberliegende Gewindestangen (Detail 5).

Können die Abschnitte auf die gewünschte Länge zugeschnitten werden?

Ja, schneiden Sie den Körper auf die gewünschte Länge, achten Sie auf einen rechtwinkligen Schnitt, schweißen Sie dann den zusätzlichen Flansch an und bessern Sie die Farbe bei Bedarf aus (Detail 6).

Wie wird ein Drehgelenk installiert?

Für die Modelle 2,5 x 2,5 und 4 x 4 positionieren Sie den Drehflansch, den Drehring, die Dichtung und das Verbindungsstück und befestigen Sie diese mit Federklammern. Für 6 x 6 und 8 x 8 befestigen Sie den Drehring mit vier Schrauben am Flansch (Details 7 und 8).

Wie wird der Kabelkanal an eine Box angeschlossen?

Schneiden Sie eine Öffnung in die Box, setzen Sie den Verbindungsflansch innen und das Verbindungsstück außen ein, und fixieren Sie diese mit Dichtungen (Details 9, 10, 11, 12).

Wie werden die Aufhängebügel befestigt?

Montieren Sie die Bügel wie in den Details 13 und 14 gezeigt. Beachten Sie, dass der Bügel nicht zwischen den Flanschen montiert wird, sondern in verschiedenen Positionen angebracht werden kann.

Welche Oberflächenbehandlung ist Standard?

Die Standardoberfläche ist grauer Polyesterpulverlack auf gereinigter und phosphatierten Oberfläche. Sie kann mit Lack oder Emaille ergänzt werden.

Wo kann ich Ersatzteile erhalten?

Ersatzteile (Schrauben, Muttern, Dichtungen usw.) sind bei Hoffman oder dem am Ende der Anleitung angegebenen Händler erhältlich: Z.I., 4 rue du Marais, 67660 Belschdorf, Frankreich.

BEDIENUNGSANLEITUNG F88WP Hoffman

Deutsche Anleitung 6–8

Installationsanleitung

Feed-Through Kabelkanal

I. Oberfläche: Das Standardfinish des Kabelkanals ist eine Pulverbeschichtung (grau) auf einer gereinigten und phosphatisierten Oberfläche. Diese Oberfläche kann weiter mit Lack oder Email bearbeitet werden.

Flanschdichtung

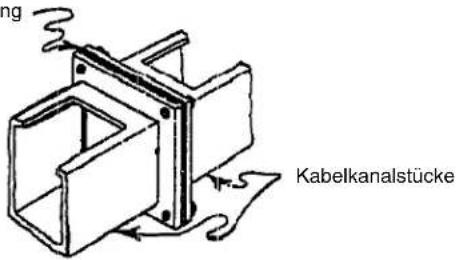

II. Zusammenbau: Die meisten Kabelkanäle werden montiert, indem eine Dichtung zwischen den Flanschen plaziert wird und diese dann mit Schrauben und Mutter wie in Abb. 2 gezeigt zusammengefügt werden.

Abb. 1

III. Teleskopkabelkanal:

A. Einstellen des Teleskopkabelkanals:

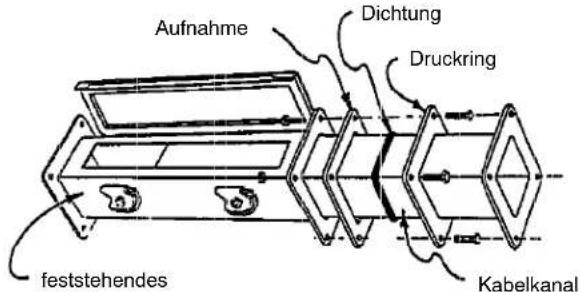

1. Montieren Sie den Druckring, die Dichtung und die Aufnahme wie in Abb. 2 gezeigt auf dem Kanalstück.
2. Führen Sie den ausziehbaren Teil in den feststehenden Teil des Teleskopkanals ein und stellen Sie die gewünschte Länge ein.
3. Richten Sie die Dichtungsaufnahme gegen den Flansch des feststehenden Teil aus und drücken Sie die Dichtung in die Aufnahme und gegen den Flansch.

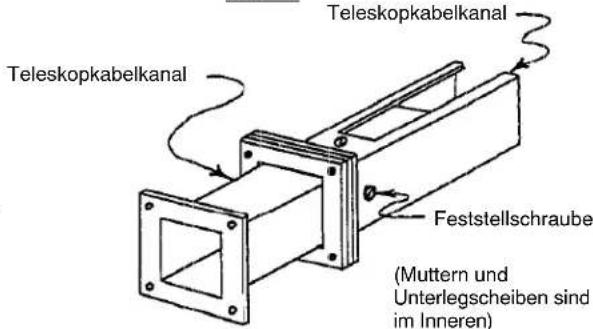

4. Richten Sie den Druckring an der Dichtungsaufnahme aus und befestigen Sie ihn mit Schrauben und Muttern wie in Abb. 3 gezeigt.
5. Soll der Kabelkanal als Erdung verwendet werden, so muß dafür gesorgt werden, daß über das ausziehbare Stück hinweg elektrischer Kontakt besteht.

Abb. 3

Abb. 2

B. Feststellen des Teleskopkabelkanals auf eine gewünschte Länge:

1. Wenn der Teleskopkanal in einer vertikalen Position, um darüber liegende Kanalstücke zu unterstützen, oder auf andere Art und Weise als Aufnahme axialer Last verwendet werden soll, so kann diese Tragfähigkeit durch eine der beiden folgenden Methoden erreicht werden.

Abb. 4

Methode I: Stellen Sie den Teleskopkanal auf die gewünschte Länge ein und bohren Sie auf beiden Seiten und am Kanalboden durch den ausziehbaren und feststehenden Teil des Kanals Löcher mit einem Durchmesser von 0.25". Montieren Sie .25–20x.5 Schrauben von außen durch die Löcher; Montieren Sie Hutmuttern und Unterlegscheiben wie in Abb. 4 beschrieben.

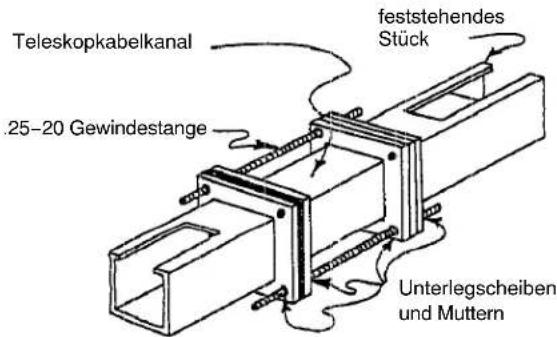

Methode II: Ersetzen Sie an zwei gegenüberliegenden Ecken die Schrauben durch .25–20 Gewindestangen. Montieren Sie die Gewindestangen, Unterlegscheiben und Muttern wie in Abb. 5 beschrieben. Messen Sie nach dem Anziehen der Schrauben die Länge der Erweiterung, um sicherzustellen, daß sie auf beiden Seiten gleich, und nicht schief ist.

Abb. 5

5DEUTSCH

Installationsanleitung

Feed-Through Kabelkanal

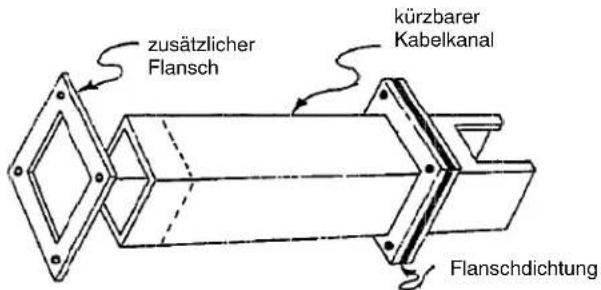

IV. Kürzbarer Kabelkanal: Schneiden Sie den Kanal auf die gewünschte Länge zu (Vergessen Sie nicht genügend Platz für Flansch und Dichtung zu lassen). Der Kanal muß gerade abgeschnitten werden. Schweißen Sie den zusätzlichen Flansch an den Kabelkanal. Entgraten Sie den Kanal und verschleifen Sie alle scharfen Kanten. Um den ursprünglichen Oberflächenzustand wieder herzustellen kann Ausbesserungsfarbe verwendet werden.

Abb. 6

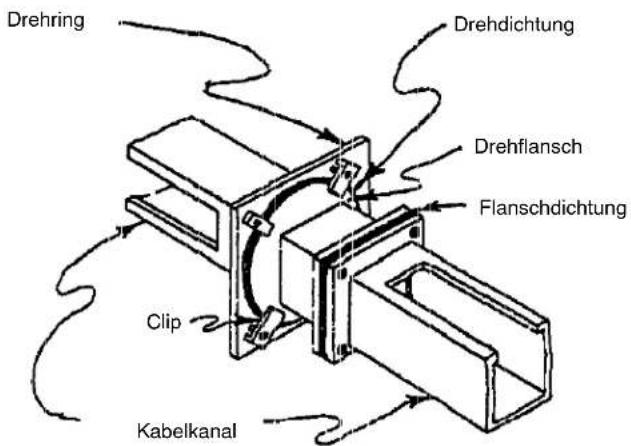

V. Drehstutzen:

A. Montage von 2.5x2.5 und 4x4 Drehstutzen (normaler Typ):

1. Richten Sie den Kabelkanal, die Flanschdichtung, den Drehring, die Drehdichtung und den Drehstutzen in dieser Reihenfolge aus (Abb. 7 und 8). bringen Sie die Clips über dem runden Flansch des Drehstutzen an und montieren Sie die Schrauben und Muttern.

B. Montage von 6x6 und 8x8 Drehstutzen (normaler Typ):

1. Richten Sie den Kabelkanal, die Flanschdichtung und den Drehring in dieser Reihenfolge aus (Abb. 7 und 8). Bringen Sie den Drehring am Kabelkanalflansch mit vier Senkkopfschrauben und Muttern an. Richten Sie die runde Drehdichtung und den Drehstutzen am Drehring aus. Bringen Sie nun die Clips über dem runden Flansch des Drehstutzens an und montieren Sie die Schrauben und Muttern.

Abb. 9

Abb. 7

Abb. 8

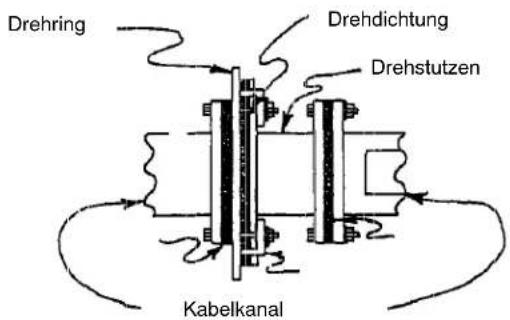

C. Montage des Drehstutzens für Gehäuseeingang:

1. Verwenden Sie das mitgelieferte Anschlußstück als Vorlage und markieren Sie die Gehäuseöffnung auf der Außenseite des Gehäuses. Fertigen Sie nun die markierte Öffnung an.

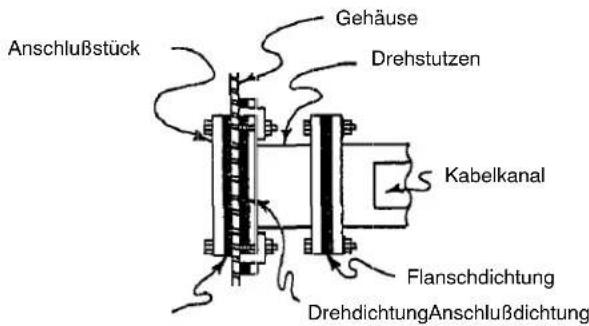

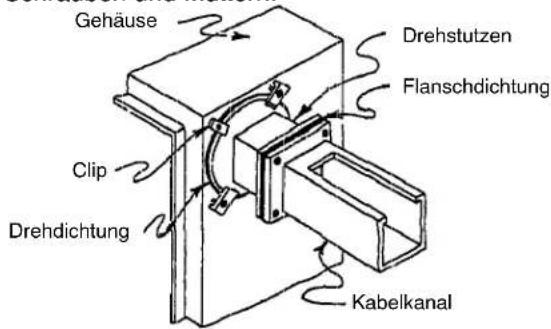

2. Bringen Sie das Anschlußstück und die Anschlußdichtung an der Innenseite des Gehäuses an (Abb. 10). Richten Sie nun die runde Drehdichtung und den Drehstutzen an der Außenseite des Gehäuses, wie in Abb. 9 und 10 gezeigt, aus. Bringen Sie die Clips über dem runden Flansch des Drehstutzens an und montieren Sie die Schrauben und Muttern.

Abb. 10

6DEUTSCH

Installationsanleitung

Feed-Through Kabelkanal

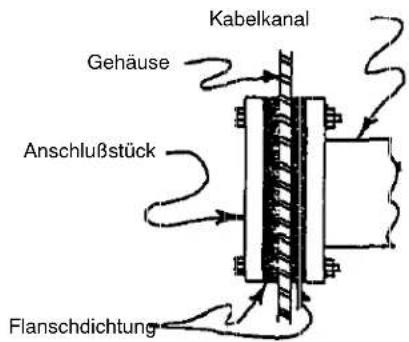

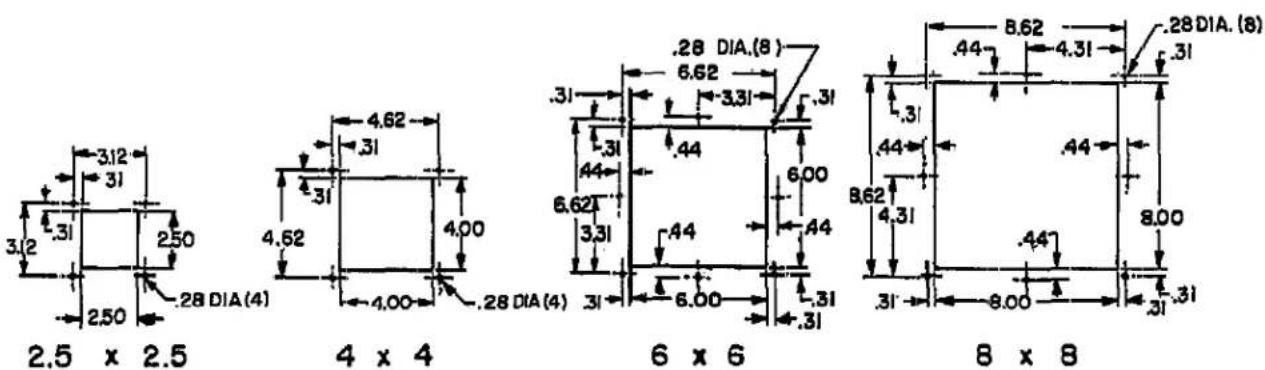

VI. Gehäuseeingänge: Um einen Kabelkanal an einen Schaltschrank oder ein Gehäuse anzuflanschen müssen Öffnungen wie in Abb. 11 gezeigt in das Gehäuse gemacht werden. Das Anschlußstück und eine Dichtung werden im Gehäuse angebracht, während eine weitere Dichtung zwischen dem Kabelkanal und der Außenseite des Gehäuses ausgerichtet wird. Abb. 12 zeigt den genauen Aufbau.

Abb. 12

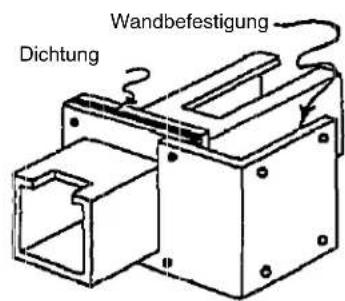

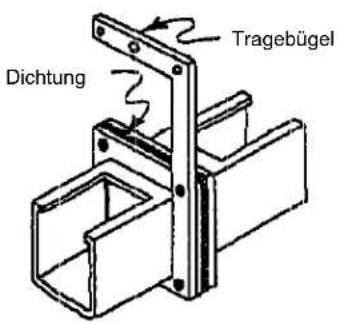

VII. Tragebügel und Wandbefestigung:

Montieren Sie den Tragebügel und die Wandbefestigung wie in Abb. 13 und 14 gezeigt. Hinweis: Der Tragebügel und die Wandbefestigung passen nicht zwischen anliegende Kabelkanalflansche. Die Aufhängungen können an vielen verschiedenen Positionen an den Kabelkanalflanschen angebracht werden.

Abb. 13

Abb. 14
