Tipo de producto	Canalización de alta estanqueidad
Marca	Hoffman
Modelo	F88WG
Material	Acero tratado con acabado de poliéster en polvo gris
Color	Gris
Dimensiones disponibles	2.5 × 2.5 pulg, 4 × 4 pulg, 6 × 6 pulg, 8 × 8 pulg
Peso	Aproximadamente 2 kg/m según el tamaño
Alimentación	No aplica (pasivo)
Funciones principales	Soporte y gestión de cables, puesta a tierra, conectores telescópicos y giratorios
Uso	Interior/exterior, para cables eléctricos y de datos
Montaje	Mediante bridas, tornillos y tuercas
Acabado	Pintura de poliéster en polvo gris
Mantenimiento y limpieza	Limpieza con un paño húmedo, evitar solventes agresivos
Seguridad	Asegurar la continuidad de la puesta a tierra, respetar las cargas máximas
Piezas de repuesto y reparabilidad	Conectores telescópicos, giratorios, bridas, conectores; secciones reemplazables

Preguntas frecuentes - F88WG Hoffman

¿Cómo instalar un conector telescópico de ajuste?

Monte las piezas en el cuerpo del conector en el orden correcto, inserte el cuerpo en una sección recta, ajuste a la longitud deseada, posicione el retenedor de ajuste contra la brida y presiónelo, luego instale el anillo de compresión con tornillos y tuercas. Asegure la continuidad de la puesta a tierra si se utiliza como conductor de tierra.

¿Cómo anclar el conector telescópico a una extensión fija?

Dos métodos: Método I: perfore agujeros de diámetro 0,25 pulg a través de cada lado de la sección recta y del conector, instale tornillos 0,25-20 x 0,5 pulg con tapones y arandelas Grower. Método II: reemplace los tornillos por barras roscadas diagonalmente opuestas, ensamble con arandelas y arandelas Grower, apriete las tuercas y verifique la longitud de extensión.

¿Cómo cortar un ajuste recortable?

Corte el cuerpo a la longitud deseada asegurándose de que el corte sea cuadrado. Suelde la brida extra al cuerpo. Para reproducir el acabado original, use pintura de retoque.

¿Cómo instalar un conector giratorio para las secciones 2.5x2.5 y 4x4?

Coloque en orden: la canalización, la brida giratoria, el anillo giratorio, la junta giratoria y el conector giratorio. Coloque las pinzas de resorte en la brida redonda del conector, luego instale con tornillos y tuercas.

¿Cómo instalar un conector giratorio para las secciones 6x6 y 8x8?

Coloque en orden: la canalización, la brida giratoria, el anillo giratorio (ver detalles 7 y 8). Fije el anillo giratorio a la brida de la canalización con cuatro tornillos de cabeza plana y tuercas.

¿Cómo instalar una entrada de caja con pivote embutido?

Use la brida conectora proporcionada como plantilla para marcar el corte en la caja. Corte la entrada. Coloque la brida conectora y la brida conectora giratoria dentro de la caja. Coloque la junta giratoria y el pivote embutido en el anillo giratorio. Instale las pinzas de resorte con tornillos y tuercas.

¿Cómo realizar una entrada de caja sin conector giratorio?

Corte una abertura en la caja como se muestra en el detalle 11. Coloque la caja conectora y el ajuste en el interior, y otro ajuste entre la superficie exterior de la caja y la sección de cables adyacente. Vea el detalle 12 para la disposición correcta.

¿Cómo ensamblar las bridas?

Ensamble las bridas como se muestra en los detalles 13 y 14. Tenga en cuenta que la brida no se monta entre las bridas de las canalizaciones adyacentes. Las bridas se pueden fijar a la brida de la canalización en diferentes posiciones.

¿Qué precauciones de seguridad tomar durante la instalación?

Asegure la continuidad de la puesta a tierra a través de los conectores telescópicos si la canalización se utiliza como conductor de tierra. Respete las cargas máximas recomendadas y utilice las fijaciones adecuadas.

¿Cómo mantener la canalización?

Limpie con un paño húmedo. Evite los solventes agresivos que podrían dañar el acabado de poliéster. Verifique periódicamente la fijación y el estado de los conectores.

MANUAL DE USUARIO F88WG Hoffman

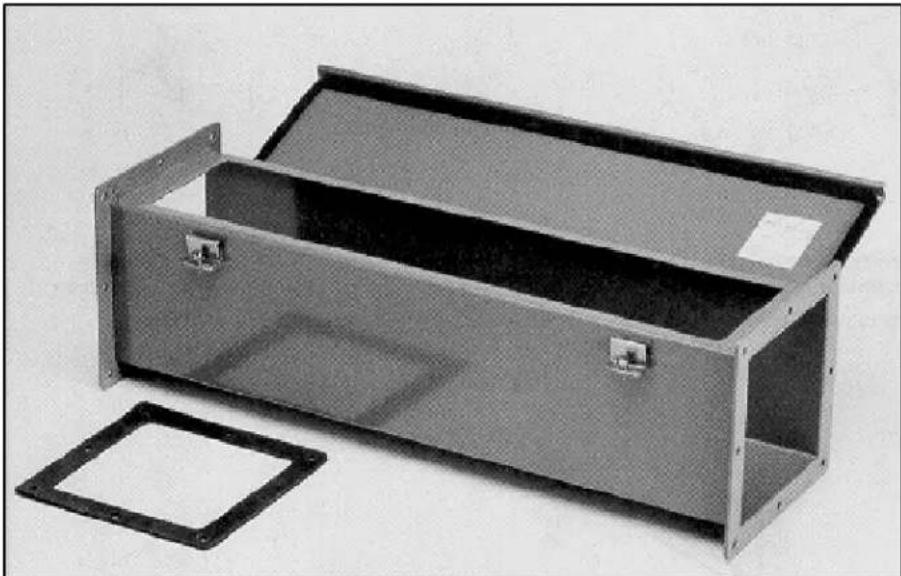

Feed-Through Wireway Feed-Through Kabelkanal Chemin de cables grande etanchéité Ducto De Vidrio Con Brida Cerrada

Espanol Instrucciones 12-14

1ENGLISH

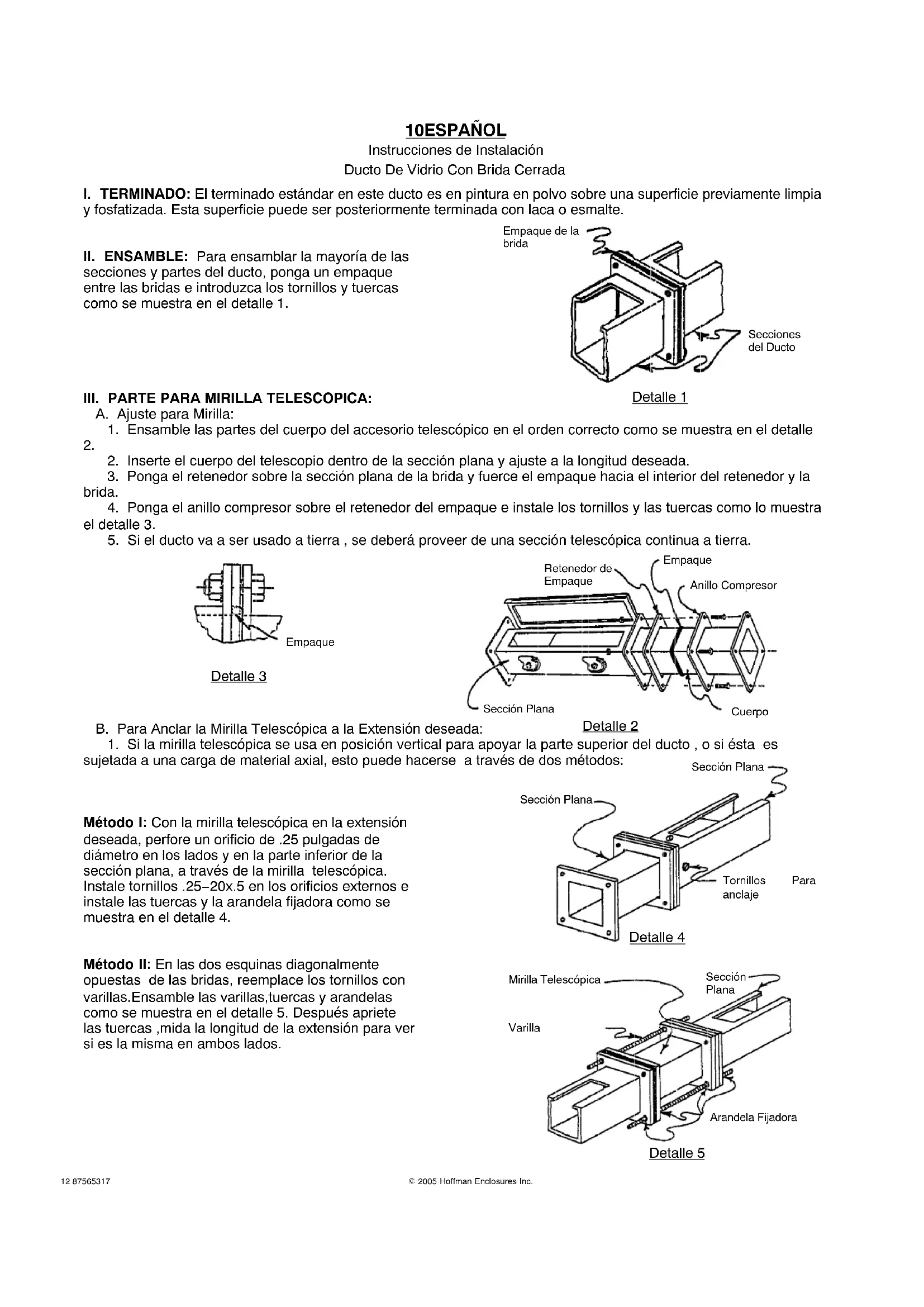

Instrucciones de Instalación

Ducto De Vidrio Con Brida Cerrada

I. TERMINADO: El terminado estandar en este ducto es en pintura en polvo sobre una superficie previamente limpia y fosfatizada.Esta superficie puede ser posteriormente terminada con laca o esmalte.

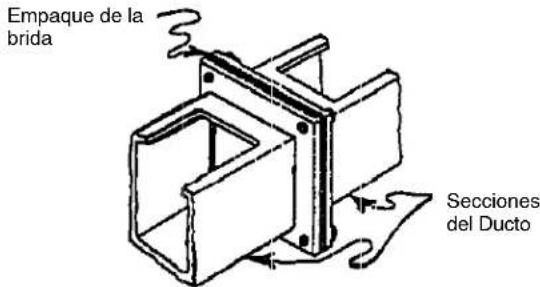

II. ENSAMBLE: Para ensambarla mayoria de las secciones y partes del ducto, ponga un empaque entre las bridas e introduzca los tornillos y tuercas como se muestra en el detalle 1.

Delle 1

III. PARTE PARA MIRILLA TELESCOPICA:

A. Ajuste para Mirilla:

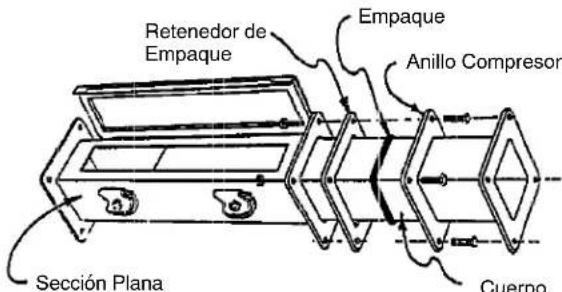

1. Ensemble las partes del cuerpo del accesorio telescópico en elorden correcto como se muestra en el detalle 2.
2. Inserte el cuerpo del telescopio bajo de la seccion plana y ajuste a la longitud deseada.
3. Ponga el retenedor sobre la seccion plana de la brida y fuerce el empaque hacer el interior del retenedor y la brida.
4. Ponga el anillo comprsor sobre el retenedor del empaque e instale los tornillos y las tuercas como lo muestra el detalle 3.
5. Si el ducto va a ser uso a tierra, se deben proveer de una sección telescópica continua a tierra.

Detalle 3

Detail 2

B. Para Anclar la Mirilla Telescopia a la Extension deseada:

1. Si la mirilla telescopica se usa en posicion vertical para apoyar la parte superior del ducto, o si esta es susjetada a una energia de material axial, como es possible hacerse a traverses de dos métodos: Seccion Plana

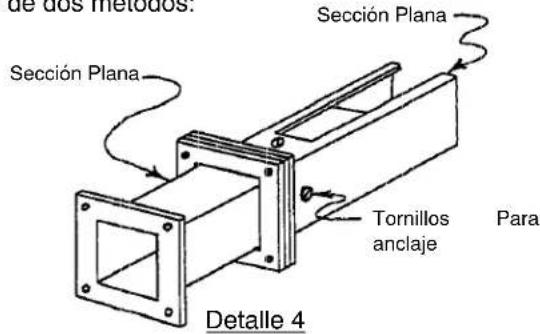

Metodo I: Con la mirilla telescopia en la extension deseada, perfo un orificio de .25 pulgadas de diametro en los lados y en la parte inferior de la seccion plana, a travers de la mirilla telescopia. Instale tornillos .25-20x.5 en los orificios externos e instale las tuercas y la arandela fjadora como se muestra en el detalle 4.

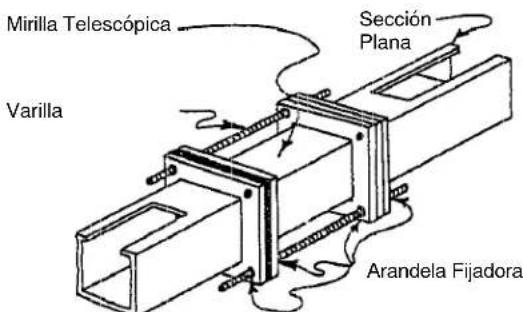

Método II: En las dos esquinas diagonalmente opuestos de las bridas, reemplace los tornillos con varillas. Ensemble las varillas, tuercas y arandelas como se muestra en el detalle 5. Después apriete las tuercas, mida la longitud de la extension para ver si es la mesma en todoslos.

Detaille 5

11ESPANOL

Instrucciones de Instalación

Ducto De Vidrio Con Brida Cerrada

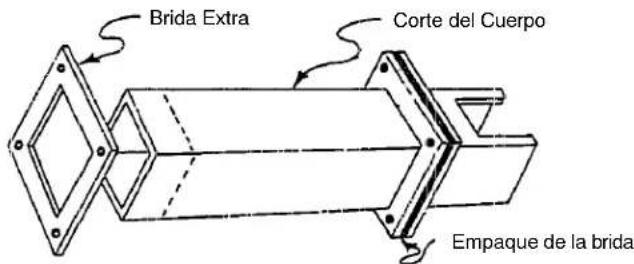

IV. CORTE DE SECCIONES: Corte el cuerpo a la longitud deseada.(recuerdedeerla brida yel empaque). Asegurese de que el cuerpo este cortado en escuadra. Suelde la brida extra al cuer po Retire la rebaba y pula las+puntas.La pintura de retoque peut ser usada para duplicar el terminado original.

V.BOQUILLAS GIRATORIAS:

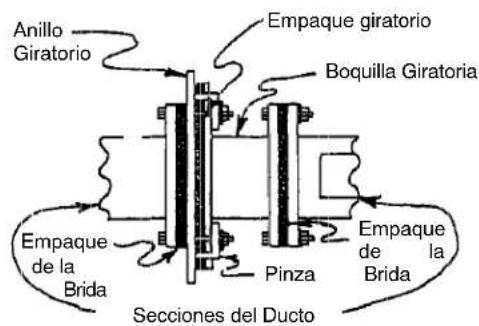

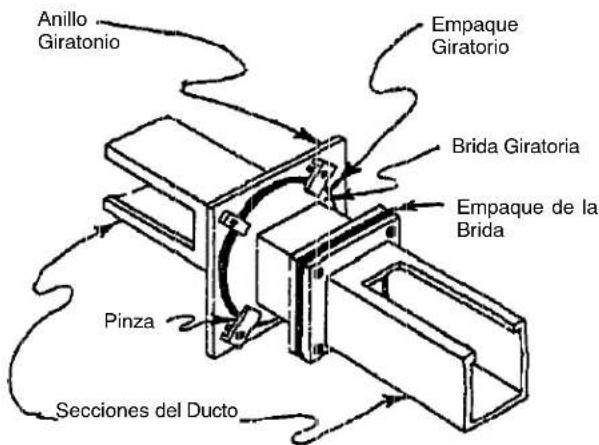

C. Instalar una base giratoria regular de 2.5x 2.5 y 4x4:

1. Siga elARRYnte orden en la instalacion: seccion del ducto,empaque de la bride,anillo giratorio y base giratoria (ver detalles 7 y 8) Ponga los clips sobre la bride redonda de la boquilla giratoria y ponga los tornillos y las tuercas.
   D. Instalar una base giratoria 6x6 y 8x8 de una boquilla giratoria regular:
2. Siga el siguientesorden: seccion del ducto, empaque de la brida y anillo giratorio (ver detalles 7 y 8) Anexe la base giratoria a la brida de ducto con quatre tornillos de cabeza plana y tuercas. Ponga el empaque redondo la boquilla giratoria sobre el anillo giratorio. Ponga las pinzas sobre la brida redonda de la boquilla giratoria y ponga tornillos y tuercas.

Detalle 6

Detail 7

Detail 9

Detalle 8

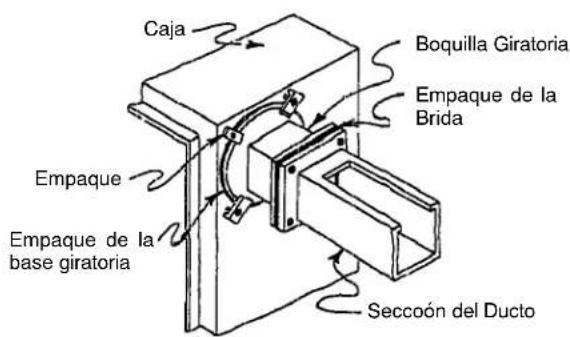

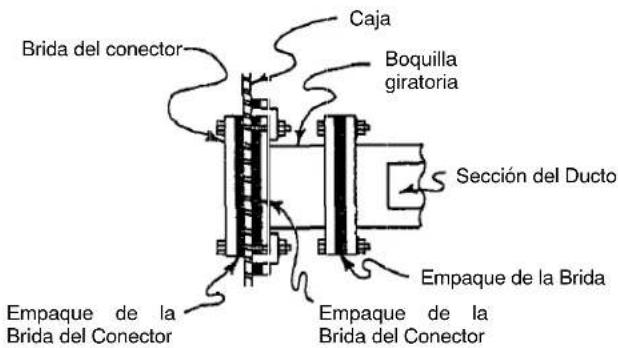

E. Instalar la entrada de la caja tipo boquilla giratoria:

1. Usar el conector de la brida como un patrón, trace el corte de la entrada de la caja en la parte exterior y haga el orificio.
2. Instale la brida del conector y el empaque del conector de la brida en la parte interna de la caja como se muestra en el detalle 10. Después ponga el empaque redondo de la base giratoria sobre la boquilla giratoria en el exterior de la caja como se muestra en los detalles 9 y10. Ponga las pinzas sobre la brida redonda y la boquilla giratoria e instale los tornillos y las tuercas.

Detaille 10

12ESPANOL

Instrucciones de Instalación

Ducto De Vidrio Con Brida Cerrada

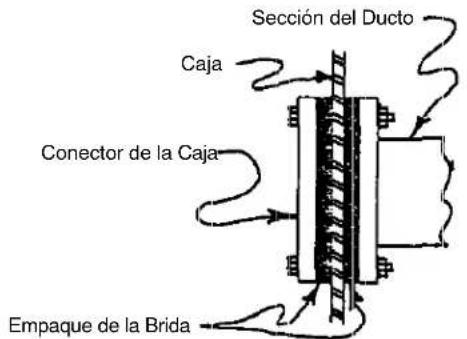

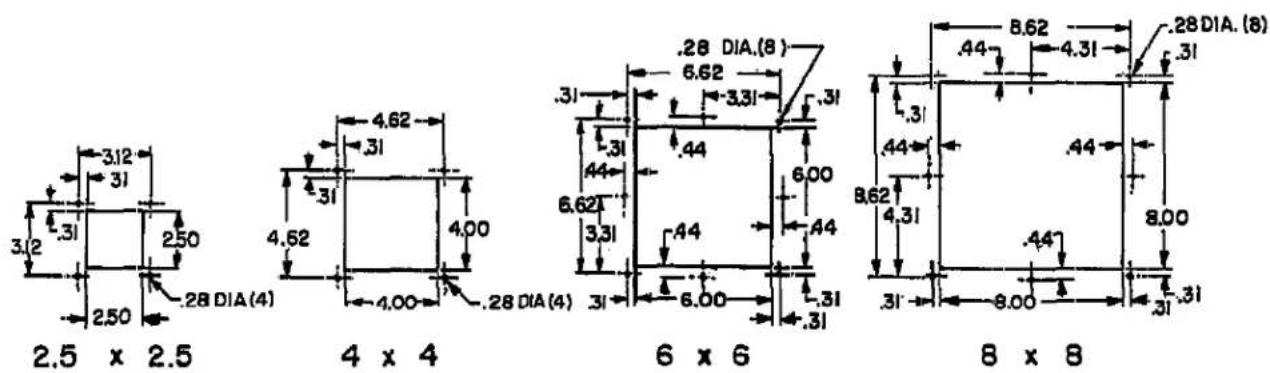

VI. LA ENTRADA DE LAS CAJAS (SIN BOQUILLA GIRATORIA): Cuando se traté de un control de entrada de una caja en un ducto regular haga los cortes de los orificios como se meustran a detalle 11. El conductor de la caja y el empaque se ponen en el interior de la caja, cuando que除外 otra empaque se pone entre la superficie exterior de la caja y la sección del ducto adyacente. Ver detalle 12 para los arreglos adequados.

Detalle 12

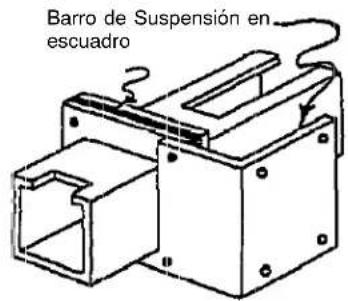

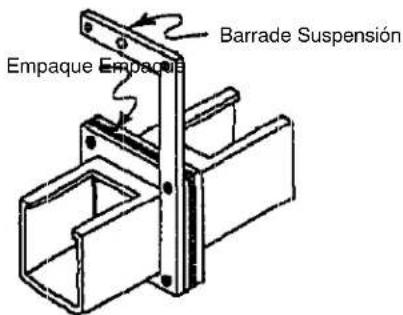

VII.BARRAS DE SUSPENSION: Ensemble las barras como se muestran en los detailles 13 y 14. Note que las barras no van entre los empaques de las uniones de ducto. Estas barras de suspnsion peuvent unirse a la brida del ducto en diversas formas.

Detalle 13

Delle 14
