FBM3501 - Moniteurs pour bébé FOSCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur pour bébé
Marque	Foscam
Modèle	FBM3501
Technologie sans fil	2,4 GHz
Portée en champ libre	150 mètres (500 pieds)
Vision nocturne	8 LED infrarouges haute intensité, activation automatique
Capteur de température ambiante	Oui, avec alarme de température configurable
Fonction panoramique/inclinaison	Oui, contrôle à distance via le moniteur (haut, bas, gauche, droite)
Zoom numérique	2x
Fonction d'activation vocale (VOX)	Oui, écran s'allume automatiquement au son
Fonction d'intercom (talkback)	Oui
Alimentation de la caméra	Adaptateur secteur 6V DC (inclus)
Alimentation du moniteur	Batterie Li-ion 3,7V 1100mAh ou adaptateur secteur 6V DC
Autonomie de la batterie du moniteur	Environ 4 à 6 heures (selon utilisation)
Écran du moniteur	LCD couleur 3,5 pouces
Nombre de caméras supportées	Jusqu'à 4 caméras (appairage multiple)
Indicateur de signal	Oui, barre de puissance sur l'écran
Minuteur d'alimentation	Oui, réglable
Dimensions approximatives (caméra)	10 x 10 x 12 cm
Dimensions approximatives (moniteur)	14 x 8 x 3 cm
Poids approximatif (caméra)	250 g
Poids approximatif (moniteur)	300 g (avec batterie)
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Éviter l'humidité et la poussière.
Consignes de sécurité	Tenir les cordons hors de portée des bébés (distance minimale 1 mètre). Ne pas utiliser de rallonge.

FOIRE AUX QUESTIONS - FBM3501 FOSCAM

Comment appairer une caméra supplémentaire au moniteur ?

Dans le menu du moniteur, allez dans 'Paramètre caméra', sélectionnez le numéro de caméra à ajouter, puis choisissez l'icône d'ajout. L'écran affichera 'Appuyez sur le bouton de l'appariement'. Sur la caméra, maintenez le bouton d'alimentation enfoncé pendant 1 seconde. L'appairage est alors effectué.

Comment activer la fonction VOX (activation vocale) ?

Appuyez sur le bouton VOX du moniteur. L'écran s'éteint mais la LED VOX reste verte. Lorsque la caméra détecte un son au-dessus du seuil défini, l'écran s'allume automatiquement pendant 30 secondes après le dernier son.

Comment régler l'alerte de température ?

Dans le menu, sélectionnez 'Param. température'. Vous pouvez choisir l'unité (°C ou °F) et activer l'alerte. Définissez la plage de température ; si la température dépasse cette plage, une alarme sonore retentit sur le moniteur.

Que signifie 'Hors de portée' sur l'écran du moniteur ?

Ce message indique que le moniteur ne reçoit plus le signal de la caméra. Vérifiez que la caméra est allumée et rapprochez le moniteur de la caméra (portée maximale : 150 mètres en champ libre). Éloignez les sources d'interférence comme les micro-ondes.

Comment nettoyer l'objectif de la caméra ?

Utilisez un souffleur pour enlever la poussière, puis un chiffon doux et sec pour essuyer délicatement l'objectif. Évitez de toucher l'objectif avec les doigts.

Comment régler le volume du moniteur ?

Appuyez sur le bouton de configuration du volume, puis utilisez les boutons haut/bas pour ajuster le niveau. Confirmez avec le bouton OK.

Puis-je utiliser plusieurs caméras avec un seul moniteur ?

Oui, vous pouvez appairer jusqu'à 4 caméras. Utilisez le menu 'Sélection de caméra' pour basculer entre elles ou l'option 'Paramètre caméra' pour ajouter ou supprimer des caméras.

Comment réinitialiser le moniteur ou la caméra ?

Il n'y a pas de bouton de réinitialisation dédié. Vous pouvez éteindre et rallumer les appareils. Pour supprimer une caméra appariée, allez dans 'Paramètre caméra', sélectionnez le numéro de la caméra et choisissez l'icône de suppression.

Que faire si le moniteur n'affiche aucune image ?

Vérifiez que la caméra et le moniteur sont allumés. Assurez-vous que les adaptateurs secteur sont bien branchés. Si la fonction VOX est activée, appuyez sur le bouton VOX pour allumer l'écran. Vérifiez également la portée et les interférences.

Comment utiliser la fonction de réponse (talkback) ?

Appuyez sur le bouton de réponse (icône '¿') sur le moniteur. Vous pouvez alors parler dans le microphone du moniteur, et votre voix sera diffusée par le haut-parleur de la caméra. L'icône '¿' s'affiche à l'écran pendant l'utilisation.

MODE D'EMPLOI FBM3501 FOSCAM

Fig. 1
Monitor/ Moniteur

12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11

17 18 19

Fig. 2

Setup / Installation / Configuración / Einrichtung / Installazione

1 Camera Setup/Installation de la caméra/Configuración de la cámara /Kameraeinrichtung/Installazione della telecamera

1.1 Power Supply - Using AC Power Alimentation - Avec alimentation secteur Fuente de alimentación - Utilizar la alimentación de CA Stromversorgung – über Netzstrom Alimentazione - Uso dell'alimentazione CA

2.6 Talkback Function/Fonction de réponse

/Función de intercomunicador
/ Gegensprechfunktion / Funzione interfono

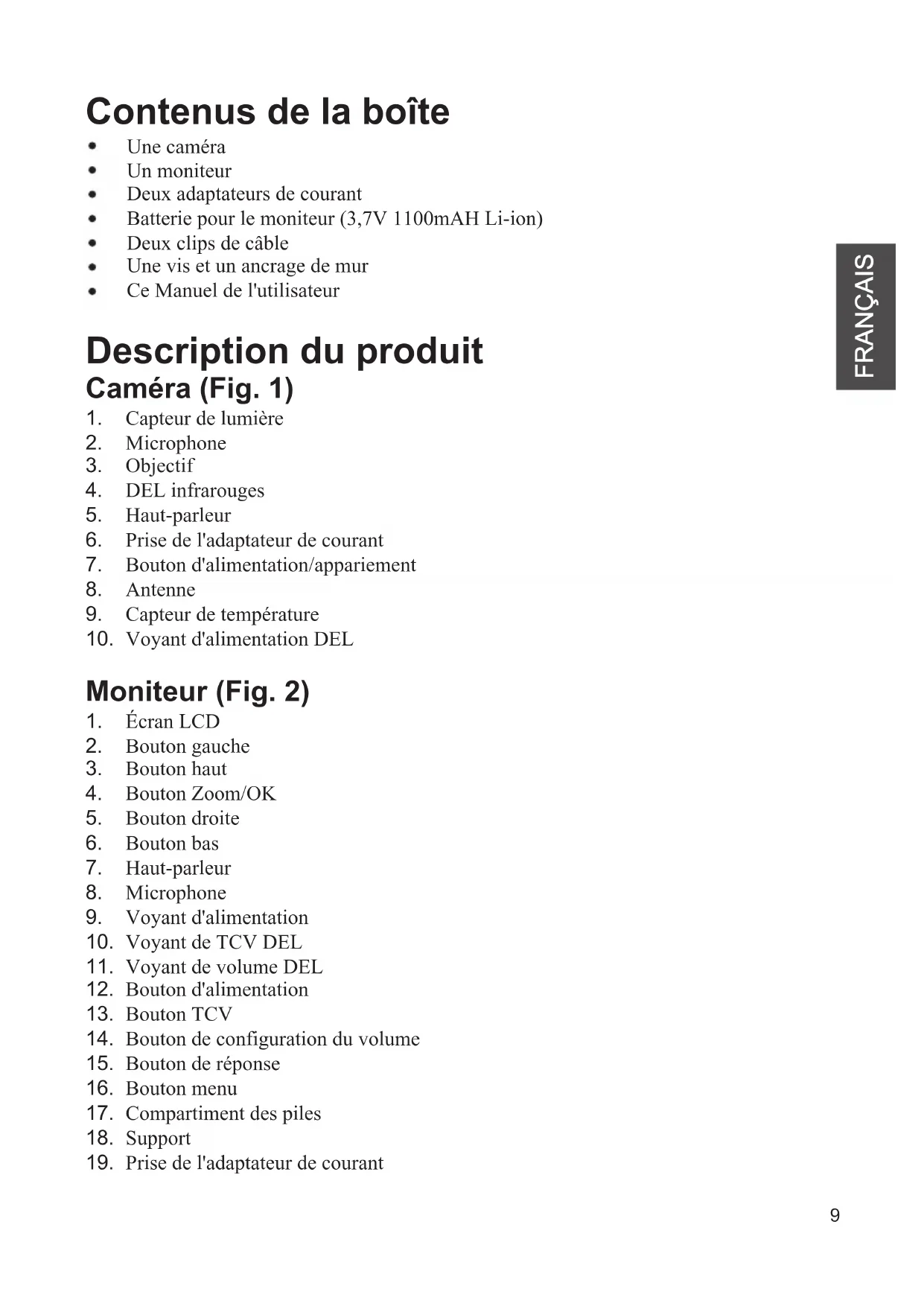

Contenus de la boîte

• Une caméra
• Un moniteur
  • Deux adaptateurs de courant
  • Batterie pour le moniteur (3,7V 1100mAh Li-ion)
• Deux clips de câble
  • Une vis et un ancrage de mur
  • Ce Manuel de l'utilisateur

Description du produit Caméra (Fig. 1)

1. Capteur de lumière
2. Microphone
3. Objectif
4. DEL infrarouges
5. Haut-parleur
6. Prise de l'adaptateur de courant
7. Bouton d'alimentation/appariement
8. Antenne
9. Capteur de température
10. Voyant d'alimentation DEL

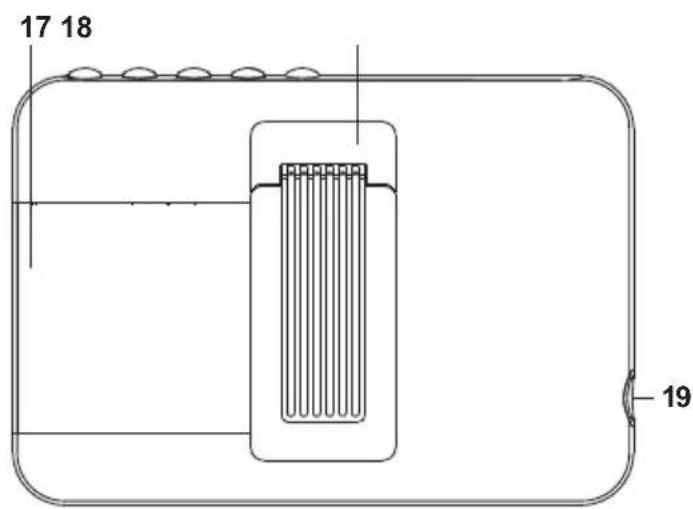

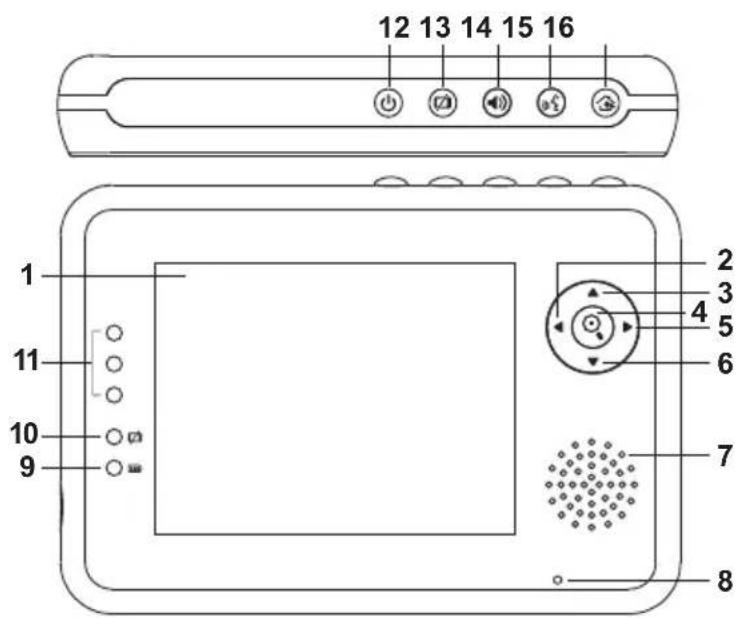

Moniteur (Fig. 2)

1. Écran LCD
2. Bouton gauche
3. Bouton haut
4. Bouton Zoom/OK
5. Bouton droite
6. Bouton bas
7. Haut-parleur
8. Microphone
9. Voyant d'alimentation
10. Voyant de TCV DEL
11. Voyant de volume DEL
12. Bouton d'alimentation
13. Bouton TCV
14. Bouton de configuration du volume
15. Bouton de réponse
16. Bouton menu
17. Compartiment des piles
18. Support
19. Prise de l'adaptateur de courant

Installation

1 Installation de la caméra

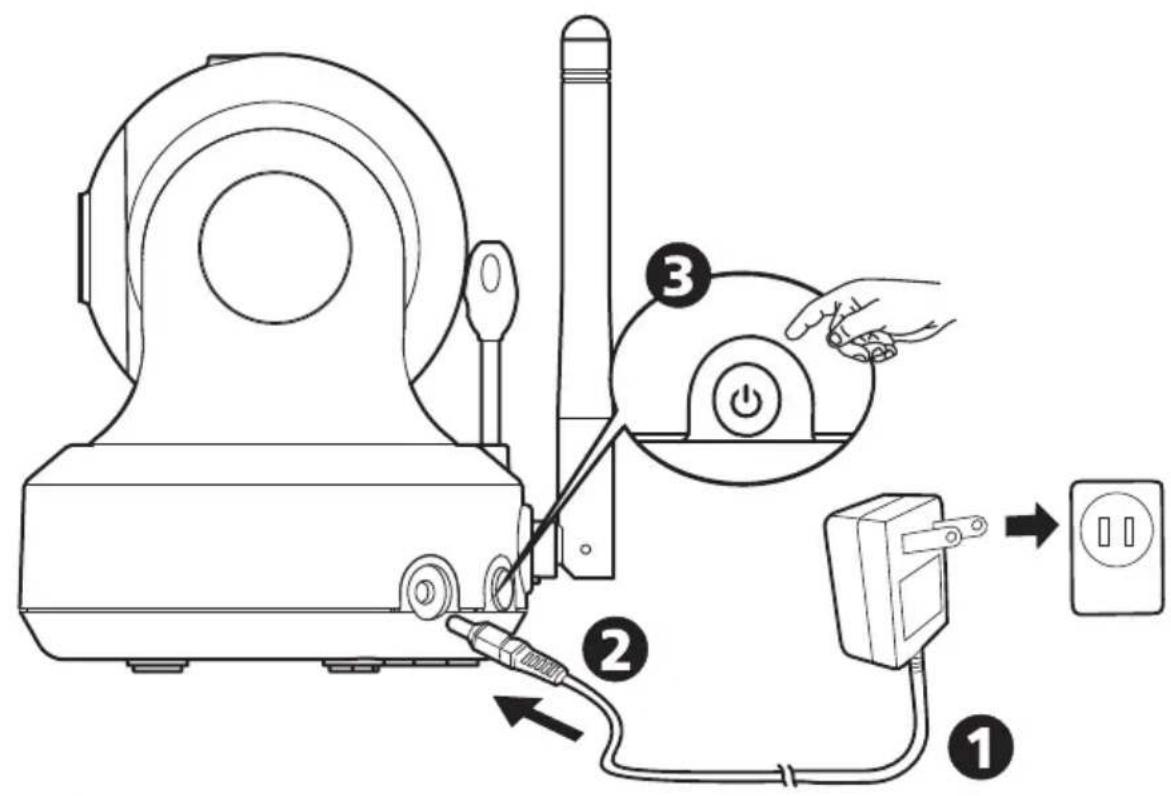

1.1 Alimentation - Avec alimentation secteur

1. Branchez un coté de l'adaptateur d'alimentation fourni sur une prise de courant et l'autre coté sur la prise à l'arrière de la caméra. Voir Fig. 3.

Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V DC avec la caméra.

1. Appuyez sur le bouton ALIMENTATION ⏻ sans arrêter pendant environ 3 secondes pour allumer le moniteur. Le DEL de la caméra s'allumera (couleur verte). Voir Fig. 3.

Remarque : Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre le moniteur.

1.2 Réglages précis

Placez la caméra à un endroit pratique, pointez l'objectif vers la zone d'observation.

1.3 Vision nocturne

La caméra possède huit DEL haute intensité pour prendre des images claires dans l'obscurité. Quand le détecteur de lumière détecte des niveaux de lumière ambiante faibles, les DEL seront activées automatiquement.

1.4 Mesure de la température de la pièce

Le capteur de température peut mesurer la température de la pièce où la caméra a été installée et l'indicateur de température de pièce sera affiché sur l'écran de l'unité du moniteur.

2 Installation du moniteur

2.1 Alimentation

Le moniteur utilise une batterie 3,7V 1100mAh (Li-ion) ou une prise de courant secteur de la maison.

Installation de la batterie

1. Ouvrez le couvercle du compartiment de la batterie à l'arrière du moniteur. Voir Fig. 4
2. Insérez la batterie avec la partie métallique faisant au compartiment de la batterie. Vo
3. Fermez le couvercle du compartiment de la batterie et vérifiez qu'il est bien fermé.
4. Appuyez sur le bouton ALIMENTATION ⏻ sans arrêter pendant environ 3 secondes pour allumer le moniteur. Voir Fig. 4.

Remarque 1: Lorsque l'alimentation est suffisante, le voyant "Alimentation" est allumé (en vert) ; lorsque la batterie est faible, le voyant DEL rouge commence à clignoter.

Remarque 2: Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre le moniteur.

Utilisation du courant secteur

1. Branchez un coté de l'adaptateur d'alimentation fourni sur une prise de courant et l'autre coté sur la prise de la caméra. Voir Fig. 5.

Remarque : Utilisez l'adaptateur indiqué SORTIE : 6V DC avec le moniteur.

1. Appuyez sur le bouton ALIMENTATION ⏻ sans arrêter pendant environ 3 secondes pour allumer le moniteur. Voir Fig. 5.

Remarque 1: Lors de l'allumage du moniteur, la DEL "Alimentation" s'allumera (en vert).

Remarque 2: "Hors de portée" s'affichera sur l'écran LCD si le moniteur dépasse la portée (supprimer liaison).

Remarque 3: Appuyez sur le bouton ALIMENTATION sans arrêter pendant environ 3 secondes pour éteindre le moniteur.

2.2 Fonction télécommande du moniteur

Le moniteur peut contrôler le mouvement de la caméra. La tête de la caméra peut tourner en haut, en bas, à gauche et à droite. Appuyez sur les boutons haut ▲ ou bas ▼ sur le moniteur pour relever ou abaisser la caméra. Appuyez sur les boutons gauche ▶ ou droite ◀ sur le moniteur pour orienter la caméra à gauche ou à droite. Voir Fig. 6.

2.3 Fonction de zoom avant

Appuyez sur le bouton Zoom/OK ☒ une fois pour un zoom 2X de l'image et appuyez à nouveau pour revenir à une vue normale. Voir Fig. 7.

2.4 Fonction TCV (Transmission de Commande Vocale)

1. Appuyez sur le bouton VOX 📋 sur le moniteur pour activer la fonction VOX. Ceci éteindra l'écran mais la DEL VOX 📋 restera allumée (en vert) pour vous rappeler que la fonction VOX est activée. Voir Fig. 8.
2. Lorsque le son de la caméra atteint le niveau défini (voir Fig. 17), l'écran s'allumera automatiquement. Il s'éteindra à nouveau après 30 secondes. Si du son de la caméra continue à atteindre le niveau défini pendant 30 secondes, il se prolongera de 30 secondes avant d'éteindre l'écran après le dernier événement vocal.

2.5 Réglage du volume

1. Appuyez sur le bouton de configuration du volume pour accéder à la configuration du volume. Voir Fig. 9.
2. Appuyez sur les boutons haut ▲ ou bas ▼ pour ajuster le niveau de volume, puis sur le bouton OK ⊙ pour confirmer le réglage. Fig. 9.

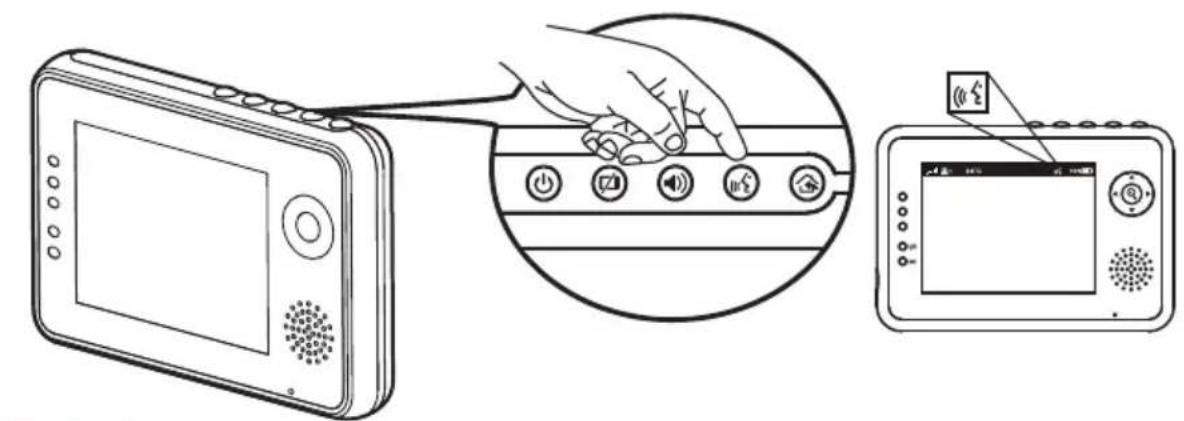

2.6 Fonction de réponse

Appuyez sur le bouton de réponse «¿» pour parler via l'unité de caméra, l'icône «¿» s'affichera alors sur l'écran. Voir Fig. 10.

3 Options du menu

1. Appuyez sur le bouton menu de l'unité du moniteur pour afficher le menu sur l'écran. Voir Fig. 11.
2. Utilisez les boutons gauche ◀ et droite ▶ pour naviguer à travers le menu.
3. Appuyez sur le bouton Zoom/OK 🔒 pour confirmer un paramètre.
4. Le menu principal est composé de 6 sous-menus.

3.1 Sélection de caméra (Choisir caméra)

Dans ce sous-menu, vous pouvez basculer entre plusieurs caméras si les caméras ont été appariées. Voir Fig. 12.

3.2 Paramètre de minuteur d'alimentation( Minuteur d'alimentation

Dans ce sous-menu, vous pouvez configurer le minuteur d'alimentation pour vous rappeler le timing. Voir Fig. 13.

3.3 Paramètre température (Param. température)

1. Dans ce sous-menu, vous pouvez choisir l'unité de la température, degrés Celsius ou degrés Fahrenheit. Voir Fig. 14.
2. Vous pouvez régler la plage de la température pour l'alerte de température. Si vous sélectionnez "Alerte activée" pour activer l'alerte de température et que la température est hors de la plage, un son d'avertissement sonnera sur l'unité du moniteur. Voir Fig. 14.

3.4 Paramètre caméra (Paramètre caméra)

Le système vient avec une unité de caméra qui a déjà été appariée avec l'unité du moniteur. La fonction "Paramètres caméra" permet d'utiliser un canal différent pour chaque unité de bébé sur l'unité du moniteur. Cela est nécessaire pour configurer d'autres unités de caméra.

1. Si vous souhaitez ajouter une nouvelle caméra, veuillez en choisir le nombre que vous souhaitez ajouter, puis sélectionner l'icône d'ajout de caméra et appuyez sur le bouton pour confirmer votre sélection (Voir Fig. 15).
   L'écran affichera "Appuyez sur le bouton de l'appariement de l'unité bébé", appuyez alors sur le bouton d'alimentation et maintenez-le 1 seconde sur le côté de la caméra au même moment.

2. Si vous souhaitez supprimer une caméra appariée, veuillez choisir le nombre de caméras à supprimer, puis sélectionnez l'icône de suppression de caméra

pour supprimer la caméra (Voir Fig. 15).

3.5 Paramètre luminosité (Luminosité)

Dans ce sous-menu, vous pouvez ajuster la luminosité de l'écran. Voir Fig. 16.

3.6 Sensibilité TCV ( Sensibilité TCV )

Ce sous-menu vous permet de choisir le niveau de sensibilité de la fonction TCV (activation vocale). Quand le niveau est défini sur élevé, l'écran s'allumera avec des sons plus faibles. Voir Fig. 17.

4 Informations de statut

La barre de statut d'affichera au sommet de l'écran. Voir Fig. 18.

1. Indicateur de puissance de signal
2. Indicateur du numéro de la caméra
3. Indicateur d'alerte de température marche/arrêt
4. Indicateur de température de la pièce
5. Indicateur de zoom avant
6. Minuteur d'alimentation
7. Indicateur de réponse
8. Indicateur de recharge/statut de la batterie

Guide de dépannage

Vous ne recevez aucun signal.

• Assurez-vous que la caméra et que le moniteur sont allumés.
• Assurez-vous que les prises sont bien branchés jusqu'au fond.

Si le signal est faible ou qu'il y a des interférences.

• Si vous avez un four à micro-ondes dans le chemin entre la caméra et le moniteur, déplacez le four à micro-ondes ou éteignez-le.
• Assurez-vous que la caméra et le moniteur sont à une distance raisonnable l'un de l'autre (la plage est d'environ 500 pieds ou 150 mètres avec une vue directe).
• Si le LED d'alimentation est allumé mais que seulement le signal vocal est détecté, le moniteur est peut-être en mode d'activation vocale. Appuyez sur le bouton VOX pour allumer l'écran.

Entretien et maintenance

• Gardez toutes les pièces et les accessoires hors de la portée des enfants.
• Les empreintes de doigt ou de la poussière sur la surface de l'objectif peuvent affecter les performances de la caméra. Evitez donc de toucher la surface de l'objectif avec les doigts.
• Si l'objectif est sale, utilisez un souffleur pour enlever la saleté et la poussière, ou un chiffon doux et sec pour essuyer l'objectif.
• Gardez la caméra au sec. La pluie, l'humidité et les liquides contenant des minéraux peuvent endommager les circuits électroniques.
• Ne pas utiliser ou ranger l'appareil dans des endroits sales ou poussiéreux.
• Ne pas ranger l'appareil dans des endroits chauds. Les températures élevées peuvent réduire la durée de vie des appareils électroniques et déformer ou faire fondre certains plastiques.
• Ne pas ranger l'appareil dans des endroits très froids. Lorsque l'appareil se réchauffe à sa température normale, de la buée peut se former à l'intérieur, ce qui pourrait endommager les circuits électroniques.
• Ne tentez pas d'ouvrir le boîtier. Une utilisation incorrecte de l'appareil peut l'endommager.
  • Evitez de le faire tomber ou de le cogner.
• Utilisez cet appareil uniquement avec la source d'alimentation fournie avec celui-ci ou en tant qu'accessoire optionnel.
• Ne pas surcharger les prises murales ou les rallonges électriques, car cela risquerait de causer un incendie ou une électrocution.
• Souvenez-vous que vous utilisez les ondes publiques lorsque vous utilisez cet appareil et que l'audio et la vidéo peut être reçue sur d'autres appareils récepteurs fonctionnant sur 2,4 Ghz. Les conversation dans les pièces près de la caméra peuvent être diffusées. Pour protéger votre vie privée, éteignez toujours la caméra lorsque vous ne voulez pas l'utiliser.

Suivez les astuces suivantes de sécurité

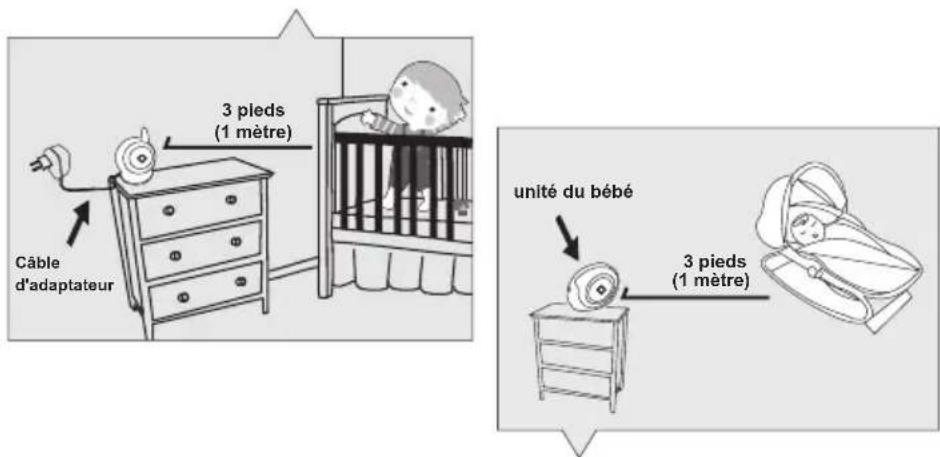

Pour protéger contre les blessures ou la mort à cause des cordons du moniteur de bébé :

• Assurez-vous que l'unité de bébé et que le cordon de l'adaptateur secteur sont hors de la portée des bébés, par au moins 3 pieds (1 mètre).

Remarque: Cela est important même si votre bébé ne peut pas encore marcher ou se déplacer.

Câble d'adaptateur 3 pieds (1 mètre) unité du bébé 3 pieds (1 mètre)

• Utilisez un moniteur de bébé sans fil pour éviter le risque d'étranglement.
- N'utilisez jamais des cordons d'extension avec les adaptateurs électriquess. Utilisez uniquement les adaptateurs électriques fournis.
