FBM3501 - Babyphone FOSCAM - Kostenlose Bedienungsanleitung

Produkttyp	Baby-Monitor
Marke	Foscam
Modell	FBM3501
Drahtlostechnologie	2,4 GHz
Reichweite im Freifeld	150 Meter (500 Fuß)
Nachtsicht	8 hochintensive Infrarot-LEDs, automatische Aktivierung
Raumtemperatursensor	Ja, mit einstellbarem Temperaturalarm
Schwenk-/Neigefunktion	Ja, Fernsteuerung über den Monitor (oben, unten, links, rechts)
Digitalzoom	2x
Sprachaktivierungsfunktion (VOX)	Ja, Bildschirm schaltet sich bei Geräusch automatisch ein
Gegensprechfunktion (Talkback)	Ja
Stromversorgung der Kamera	Netzteil 6V DC (im Lieferumfang enthalten)
Stromversorgung des Monitors	Li-Ionen-Akku 3,7V 1100mAh oder Netzteil 6V DC
Akkulaufzeit des Monitors	Etwa 4 bis 6 Stunden (je nach Nutzung)
Monitorbildschirm	3,5-Zoll-Farb-LCD
Anzahl unterstützter Kameras	Bis zu 4 Kameras (Mehrfach-Pairing)
Signalstärkeanzeige	Ja, Leistungsbalken auf dem Bildschirm
Einschalttimer	Ja, einstellbar
Ungefähre Abmessungen (Kamera)	10 x 10 x 12 cm
Ungefähre Abmessungen (Monitor)	14 x 8 x 3 cm
Ungefähres Gewicht (Kamera)	250 g
Ungefähres Gewicht (Monitor)	300 g (mit Akku)
Pflege und Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und Staub.
Sicherheitshinweise	Halten Sie Kabel von Babys fern (Mindestabstand 1 Meter). Kein Verlängerungskabel verwenden.

Häufig gestellte Fragen - FBM3501 FOSCAM

Wie koppele ich eine zusätzliche Kamera mit dem Monitor?

Gehen Sie im Monitor-Menü zu 'Kameraeinstellungen', wählen Sie die hinzuzufügende Kameranummer und dann das Hinzufügen-Symbol. Der Bildschirm zeigt 'Drücken Sie die Pairing-Taste'. Halten Sie an der Kamera die Einschalttaste 1 Sekunde lang gedrückt. Das Pairing ist dann abgeschlossen.

Wie aktiviere ich die VOX-Funktion (Sprachaktivierung)?

Drücken Sie die VOX-Taste am Monitor. Der Bildschirm schaltet sich aus, aber die VOX-LED bleibt grün. Wenn die Kamera ein Geräusch oberhalb des eingestellten Schwellenwerts erkennt, schaltet sich der Bildschirm automatisch für 30 Sekunden nach dem letzten Geräusch ein.

Wie stelle ich den Temperaturalarm ein?

Wählen Sie im Menü 'Temp.einstellungen'. Sie können die Einheit (°C oder °F) wählen und den Alarm aktivieren. Legen Sie den Temperaturbereich fest; wenn die Temperatur diesen Bereich überschreitet, ertönt auf dem Monitor ein akustischer Alarm.

Was bedeutet 'Außer Reichweite' auf dem Monitorbildschirm?

Diese Meldung bedeutet, dass der Monitor kein Signal mehr von der Kamera empfängt. Überprüfen Sie, ob die Kamera eingeschaltet ist, und nähern Sie den Monitor der Kamera (maximale Reichweite: 150 Meter im Freifeld). Halten Sie Störquellen wie Mikrowellen fern.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, und wischen Sie dann die Linse vorsichtig mit einem weichen, trockenen Tuch ab. Vermeiden Sie es, die Linse mit den Fingern zu berühren.

Wie stelle ich die Lautstärke des Monitors ein?

Drücken Sie die Lautstärkeeinstellungstaste und verwenden Sie dann die Tasten nach oben/unten, um die Lautstärke anzupassen. Bestätigen Sie mit der OK-Taste.

Kann ich mehrere Kameras mit einem Monitor verwenden?

Ja, Sie können bis zu 4 Kameras koppeln. Verwenden Sie das Menü 'Kameraauswahl', um zwischen ihnen umzuschalten, oder die Option 'Kameraeinstellungen', um Kameras hinzuzufügen oder zu entfernen.

Wie setze ich den Monitor oder die Kamera zurück?

Es gibt keine dedizierte Reset-Taste. Sie können die Geräte aus- und wieder einschalten. Um eine gekoppelte Kamera zu entfernen, gehen Sie zu 'Kameraeinstellungen', wählen Sie die Kameranummer und wählen Sie das Löschen-Symbol.

Was tun, wenn der Monitor kein Bild anzeigt?

Überprüfen Sie, ob Kamera und Monitor eingeschaltet sind. Stellen Sie sicher, dass die Netzteile richtig angeschlossen sind. Wenn die VOX-Funktion aktiviert ist, drücken Sie die VOX-Taste, um den Bildschirm einzuschalten. Überprüfen Sie auch die Reichweite und Störungen.

Wie verwende ich die Gegensprechfunktion (Talkback)?

Drücken Sie die Antworttaste (Symbol '¿') am Monitor. Sie können dann in das Mikrofon des Monitors sprechen, und Ihre Stimme wird über den Lautsprecher der Kamera ausgegeben. Das Symbol '¿' wird während der Nutzung auf dem Bildschirm angezeigt.

BEDIENUNGSANLEITUNG FBM3501 FOSCAM

Figures and Quick Guide/Figures et Guide d'utilisation rapide /Figuras y guía rápida/Abbildungen und Schnellanleitung /Figure e Guida rapida

Product Layout/Description du produit/Esquema del producto /Produktübersicht/Struttura del prodotto

Camera / Caméra / Cámara / Kamera / Telecamera

1 2 3 4 5

6 7 8 9 10

• Eine Kamera
• Ein Monitor
  • Zwei Netzteile
  • Akku für Monitor (Lithium-Ionen-Akku, 3,7 V, 1100 mAh)
  • Zwei Kabelklemmen
  • Eine Schraube und ein Dübel
  • Diese Bedienungsanleitung

Produktübersicht

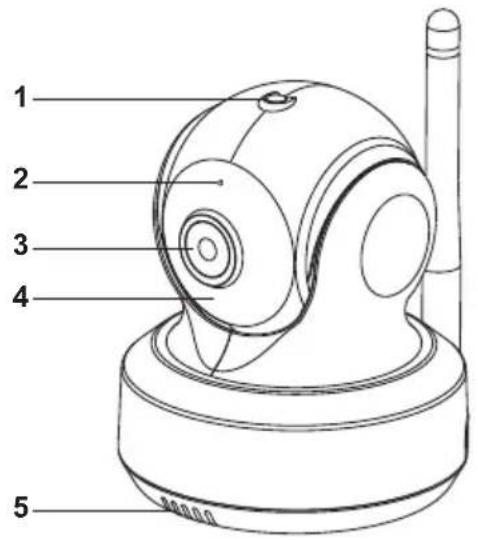

Kamera (Abb. 1)

1. Lichtsensor
2. Mikrofon
3. Objektiv
4. Infrarot-LEDs
5. Lautsprecher
6. Netzteilstecker
7. Ein/Aus-/Kopplungstaste
8. Antenne
9. Temperatursensor
10. Betriebsanzeige-LED

Monitor (Abb. 2)

1. LCD-Bildschirm
2. Linkstaste
3. Aufwärtstaste
4. Zoom/OK-Taste
5. Rechtstaste
6. Abwärtstaste
7. Lautsprecher
8. Mikrofon
9. Betriebsanzeige-LED
10. VOX-Anzeige-LED
11. Lautstärkeanzeige-LEDs
12. Ein-/Austaste
13. VOX-Taste
14. Lautstärkeeinstelltaste
15. Gegensprech-Taste
16. Menütaste
17. Akkufach
18. Halter
19. Netzteilstecker

Einrichtung

1 Kameraeinrichtung

1.1 Stromversorgung – über Netzstrom

1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden Sie das andere Ende mit dem Anschluss an der Rückseite der Kamera. Siehe Abb. 3.

Hinweis: Verwenden Sie das mit OUTPUT: 6V DC gekennzeichnete Netzteil mit der Kamera.

1. Halten Sie die Ein-/Austaste ⏻ zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Die LED an der Kamera leuchtet auf (grünes Licht). Siehe Abb. 3.

Hinweis: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt.

1.2 Feineinstellung

Bringen Sie die Kamera in eine geeignete Position, richten Sie das Objektiv auf den Überwachungsbereich.

1.3 Nachtsicht

Die Kamera hat acht LEDs mit hoher Intensität, mit denen Sie auch bei Dunkelheit klare Bilder aufnehmen können. Wenn der Lichtsensor geringe Umgebungsbeleuchtung erkennt, werden die LEDs automatisch aktiviert.

1.4 Raumtemperaturmessung

Der Temperatursensor kann die Raumtemperatur am Aufstellungsort der Kamera messen; die Raumtemperaturanzeige erscheint am Bildschirm der Monitoreinheit.

2 Monitoreinrichtung

2.1 Stromversorgung

Der Monitor funktioniert mit einem Lithium-Ionen-Akku (3,7 V, 1100 mAh) oder Netzstrom.

Akku einlegen

1. Öffnen Sie die Akkufachabdeckung an der Rückseite des Monitors. Siehe Abb. 4.
2. Legen Sie den Akku so ein, dass das Metall in Richtung des Akkufachs zeigt. Siehe Al
3. Schließen Sie die Akkufachabdeckung; achten Sie darauf, dass sie sicher verschlossen
4. Halten Sie die Ein-/Austaste ⏻ zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Siehe Abb. 4.

Hinweis 1: Bei ausreichender Akkuleistung leuchtet die Betriebsanzeige-LED (grün); wenn der Akkustand gering ist, beginnt die rote LED zu blinken.

Hinweis 2: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt.

Netzstrom verwenden

1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden Sie das andere Ende mit dem Monitor. Siehe Abb. 5.

Hinweis : Verwenden Sie das mit OUTPUT: 6V DC gekennzeichnete Netzteil mit dem Monitor.

1. Halten Sie die Ein-/Austaste ⏻ zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Siehe Abb. 5.

Hinweis 1: Wenn der Monitor eingeschaltet wird, leuchtet die Betriebsanzeige-LED (grün).

Hinweis 2: "Out of Range (Außer Reichweite)" wird am LCD-Bildschirm angezeigt, wenn der Monitor die Reichweite überschreitet (Verbindungstrennung).

Hinweis 3: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt.

2.2 Monitorfernbedienungsfunktion

Der Monitor kann die Kamerabewegung steuern. Der Kamerakoch kann sich nach oben, unten, rechts und links drehen. Drücken Sie zum Auf- oder Abwärtsbewegen der Kamera die Aufwärts- ▲ oder Abwärtstate ▼ am Monitor. Drücken Sie zur Bewegung der Kamera nicht links oder rechts die Links- ◀ oder Rechtstate ▶ am Monitor. Siehe Abb. 6.

2.3 Vergrößern-Funktion

Drücken Sie die Zoom/OK-Taste am Monitor zur 2fachen Vergrößerung des Bildes einmal, durch erneute Betätigung gelangen Sie zur normalen Ansicht zurück. Siehe Abb. 7.

2.4 VOX-Funktion (geräuschaktivierte Übertragung)

1. Drücken Sie zum Aktivieren der VOX-Funktion die VOX-Taste am Monitor. Dadurch schaltet sich der Bildschirm ab; die VOX-LED bleibt jedoch eingeschaltet (grün) und erinnert Sie so daran, dass die VOX-Funktion aktiviert ist. Siehe Abb. 8.
2. Wenn der Ton von der Kamera die eingestellte Lautstärke (siehe Abb. 17) erreicht, schaltet sich der Bildschirm automatisch ein. Nach 30 Sekunden schaltet er sich wieder aus. Falls der Ton von der Kamera während der 30 Sekunden immer noch die eingestellte Lautstärke aufweist, wird die Abschaltung des Bildschirms ab dem letzten Sprachereignis um 30 Sekunden herausgezögert.

2.5 Lautstärkeeinstellung

1. Drücken Sie zum Aufrufen der Lautstärkeeinstellung die Lautstärkeeinstelltaste 📄 . Siehe Abb. 9.
2. Passen Sie die Lautstärke mit der Aufwärts- ▲ oder Abwärtstaste ▼ an, drücken Sie zum Bestätigen der Einstellung die OK-Taste 🔒 . Abb. 9.

2.6 Gegensprechfunktion

Drücken Sie die Gegensprech-Taste «Σ», wenn Sie direkt über die Kamera sprechen möchten; das «Σ» -Symbol wird am Bildschirm angezeigt. Siehe Abb. 10.

3 Menüoptionen

1. Drücken Sie zur Einblendung des Hauptmenüs am Bildschirm die Menütaste 🔒 . Siehe Abb. 11.
2. Navigieren Sie mit der Links- ◀ und Rechtstaste ▶ durch das Menü.
3. Drücken Sie zum Bestätigen einer Einstellung die Zoom/OK-Taste 🔒.
4. Das Hauptmenü enthält 6 Untermenüs.

3.1 Kameraauswahl

In diesem Untermenü können Sie zwischen mehreren Kameras umschalten, falls die Kameras gekoppelt wurden. Siehe Abb. 12.

3.2 Fütterungstimer-Einstellung (Fütterungstimer)

In diesem Untermenü können Sie zur Erinnerung den Fütterungstimer einstellen. Siehe Abb. 13

3.3 Temperatureinstellung (Temp.-Einst.)

1. In diesem Untermenü können Sie die Temperatureinheit wählen: Grad Celsius oder Grad Fahrenheit. Siehe Abb. 14.
2. Sie können den Temperaturbereich des Tempertaturalarms einstellen. Falls Sie zum Aktivieren des Tempertaturalarms "Alert On (Alarm ein)" wählen und sich die Temperatur außerhalb des Bereichs befindet, gibt der Monitor einen Warnton aus. Siehe Abb. 14.

3.4 Kameraeinstellung

Das System wird mit einer Kamera geliefert, die bereits mit dem Monitor gekoppelt wurde. Die "Cam Setting (Kameraeinstellung)" -Funktion teilt jeder Babyeinheit einen separaten Kanal an der Monitoreinheit zu. Dies ist zur Konfiguration zusätzlicher Kameras erforderlich.

1. Falls Sie eine neue Kamera hinzufügen möchten, wählen Sie bitte die Anzahl Kameras, die Sie hinzufügen möchten; wählen Sie dann das Kamera-hinzufügen-Symbol 🎯 und drücken die 🔒 -Taste zum Bestätigen Ihrer Auswahl (siehe Abb. 15).

Der Bildschirm zeigt "Press the pairing button on the Baby unit (Kopplungstaste an der Babyeinheit drücken)", halten Sie dann bitte gleichzeitig auch die Ein-/Austaste an der Kamera weniger als 1 Sekunde gedrückt.

1. Falls Sie eine gekoppelte Kamera löschen möchten, wählen Sie bitte die Anzahl Kameras, die Sie löschen möchten; wählen Sie dann zum Löschen der Kamera das Kamera-löschen-Symbol 📄 (siehe Abb. 15).

3.5 Helligkeitseinstellung (Helligkeit)

In diesem Untermenü können Sie die Bildschirmhelligkeit anpassen. Siehe Abb. 16

3.6 VOX-Empfindlichkeit

Über dieses Untermenü können Sie die Empfindlichkeit der VOX-Funktion (Geräuschaktivierung) wählen. Wenn der Wert hoch eingestellt ist, schaltet sich der Bildschirm bei leiseren Geräuschen ein. Siehe Abb. 17.

4 Statusinformationen

Die Statusleiste wird im oberen Bereich des Bildschirms angezeigt. Siehe Abb. 18.

1. Signalstärke
2. Kameranummer
3. Températuralarm ein/aus
4. Raumtemperatur
5. Vergrößern
6. Fütterungstimer
7. Gegensprechfunktion
8. Akkustatus/Ladeanzeige

Problemlösung

Sie empfangen keinerlei Signale

• Stellen Sie sicher, dass Kamera und Monitor eingeschaltet sind.
• Prüfen Sie, ob die Netzstecker vollständig eingesteckt sind.

Bei schwachem Signal oder Signalstörungen

• Falls sich eine Mikrowelle im Pfad zwischen Kamera und Monitor befindet, stellen Sie die Mikrowelle an einen anderen Ort bzw. schalten Sie sie aus.
• Stellen Sie sicher, dass sich Kamera und Monitor innerhalb der unterstützten Reichweite zueinander befindet (ca. 150 Meter in direkter Sichtverbindung).
• Falls die Betriebsanzeige-LED leuchtet, jedoch nur ein Audiosignaleingang erkannt wird, befindet sich der Monitor möglicherweise im geräuschaktivierten Modus. Drücken Sie die VOX-Taste zum Einschalten des Bildschirms.

Pflege und Wartung

• Bewahren Sie alle Teile und sämtliches Zubehör außerhalb der Reichweite von Kindern auf.
• Fingerabdrücke und Schmutz an der Linsenoberfläche können sich erheblich auf die Kameraleistung auswirken. Achten Sie darauf, die Linsenoberfläche nicht mit Ihren Fingern zu berühren.
• Sollte die Linse schmutzig werden, beseitigen Sie Schmutz und Staub mit einem Druckluftreiniger oder einem weichen, trockenen Tuch.
• Halten Sie die Kamera trocken. Niederschlag, Feuchtigkeit und andere Flüssigkeiten mit Mineralien lassen elektronische Schaltkreise korrodieren.
• Verwenden oder lagern Sie das Produkt nicht an staubigen, schmutzigen Orten.
• Bewahren Sie das Produkt nicht an heißen Orten auf. Hohe Temperaturen können die Lebenszeit elektronischer Geräte verkürzen und bestimmte Kunststoffteile verformen oder schmelzen lassen.
• Bewahren Sie das Produkt nicht an sehr kalten Orten auf. Wenn sich das System erwärmt (auf normale Betriebstemperatur) kann sich Feuchtigkeit im Inneren des Gehäuses bilden und die elektronische Schaltkreise beschädigen.
• Versuchen Sie nicht, das Gehäuse zu öffnen. Unsachgemäße Handhabung des Gerätes kann das System beschädigen.
• Lassen Sie das Gerät nicht fallen, setzen Sie es keinen starken Erschütterungen aus.
• Betreiben Sie das Produkt nur mit dem mitgelieferten oder als Zubehör bereitgestellten Netzteil.
• Überlasten Sie Steckdosen oder Verlängerungskabel nicht, da dies Brand- und Stromschlaggefahr bergen kann.
• Denken Sie daran, dass Sie beim Einsatz des Systems öffentliche Funkwellen verwenden und Ton und Video auf andere 2,4-GHz-Empfangsgeräte übertragen werden können. Es können sogar Gespräche von Orten in der Nähe der Kamera übertragen werden. Schalten Sie die Kamera zum Schutz Ihrer Privatsphäre immer aus, wenn Sie sie nicht verwenden.

Sicherheitstipps befolgen

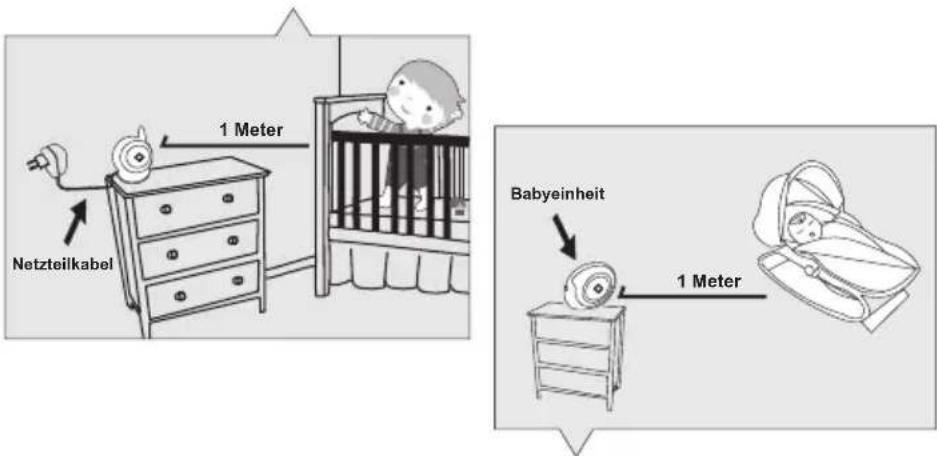

So vermeiden Sie (lebensgefährliche) Verletzungen in Verbindung mit den Kabeln des Babymonitors:

- Achten Sie darauf, dass sich die Kabel von Babyeinheit und Netzteil immer außerhalb der Reichweite des Babys befinden (mindestens 1 Meter entfernt). Hinweis: Dies ist auch dann zu beachten, wenn Ihr Baby noch nicht stehen oder sich bewegen kann.

Netzteilkabel 1 Meter Babyeinheit 1 Meter

• Verwenden Sie zur Vermeidung von Strangulierungsgefahr einen kabellosen Babymonitor.
• Verwenden Sie niemals Verlängerungskabel in Verbindung mit Netzteilen. Verwenden Sie nur die mitgelieferten Netzteile.
