MANUALE UTENTE FBM3501 FOSCAM

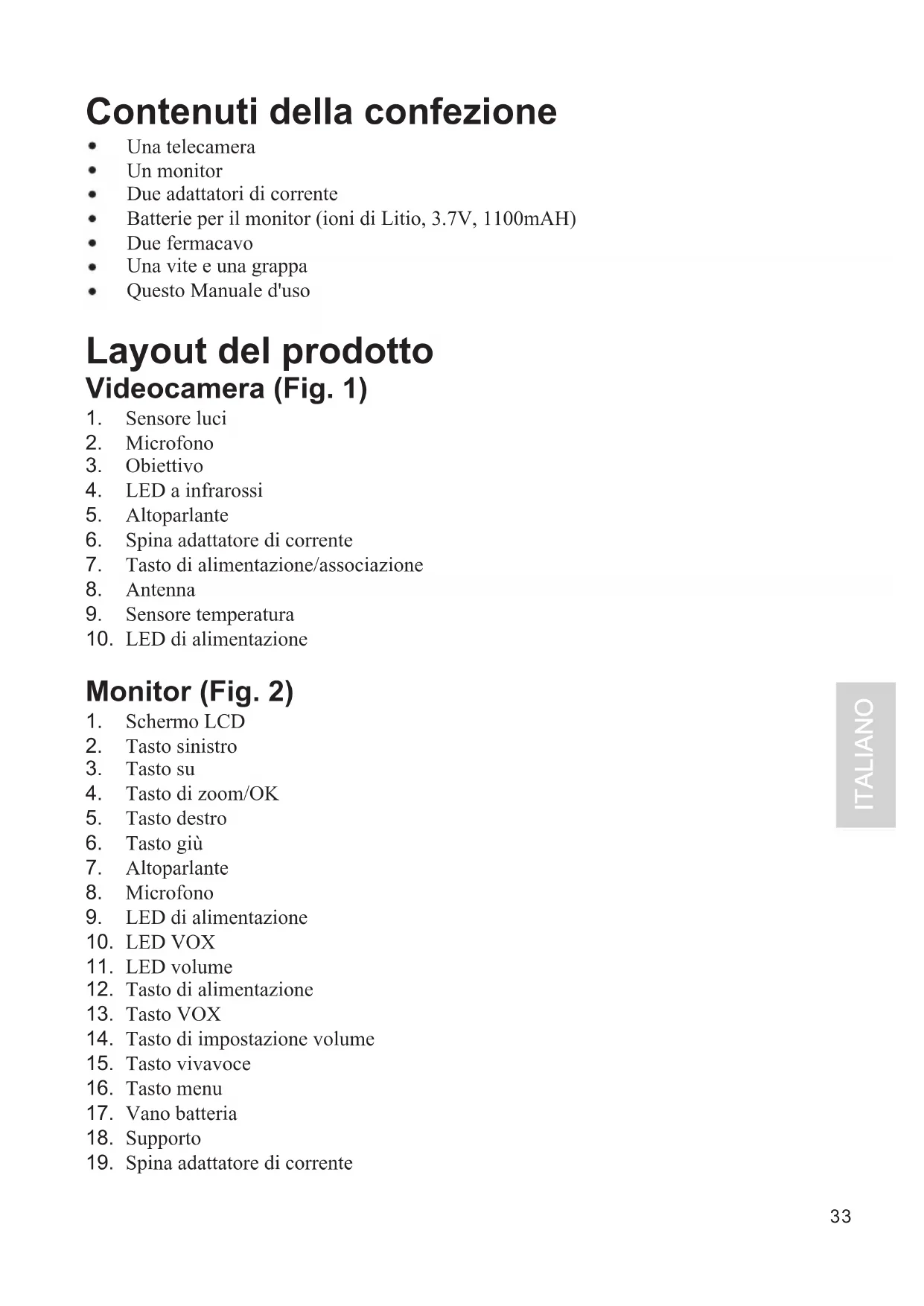

Contenuti della confezione

• Una telecamera
• Un monitor
  • Due adattatori di corrente
  • Batterie per il monitor (ioni di Litio, 3.7V, 1100mAh)
• Due fermacavo
• Una vite e una grappa
• Questo Manuale d'uso

Layout del prodotto

Videocamera (Fig. 1)

1. Sensore luci
2. Microfono
3. Obiettivo
4. LED a infrarossi
5. Altoparlante
6. Spina adattatore di corrente
7. Tasto di alimentazione/associazione
8. Antenna
9. Sensore temperatura
10. LED di alimentazione

Monitor (Fig. 2)

1. Schermo LCD
2. Tasto sinistro
3. Tasto su
4. Tasto di zoom/OK
5. Tasto destro
6. Tasto giù
7. Altoparlante
8. Microfono
9. LED di alimentazione
10. LED VOX
11. LED volume
12. Tasto di alimentazione
13. Tasto VOX
14. Tasto di impostazione volume
15. Tasto vivavoce
16. Tasto menu
17. Vano batteria
18. Supporto
19. Spina adattatore di corrente

Installazione

1 Impostazione della videocamera

1.1 Alimentazione - Uso dell'alimentazione CA

1. Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nella parte posteriore della videocamera. Vedere la Fig. 3.

Nota : Con questa videocamera, usare l'adattatore con l'etichetta OUTPUT: 6V DC.

1. Premere il tasto POWER ⏻ e tenerlo premuto per circa 3 secondi per accendere il monitor. Il LED della videocamera si accende (spia verde). Vedere la Fig. 3.

Nota : Premere il tasto POWER e tenerlo premuto per circa 3 secondi per spegnere il monitor.

1.2 Sintonia fine

Posizionare la videocamera in un luogo comodo e puntare l'obiettivo verso l'area di osservazione.

1.3 Visione notturna

La videocamera dispone di otto LCD ad alta intensità per acquisire immagini nitide al buio. Quando il sensore luci rileva bassi livelli di luce ambientale, gli LCD si attivano automaticamente.

1.4 Misurazione della temperatura ambientale

Il sensore di temperatura è in grado di misurare la temperatura ambientale sul lato della videocamera e l'indicatore della temperatura ambientale viene visualizzato sullo schermo del monitor.

2 Impostazione del monitor

2.1 Alimentazione

Il monitor usa una batteria a 3,7 V 1100 mAH (ioni di litio) o la corrente CA domestica.

Inserimento della batteria

1. Aprire il coperchio del vano batterie sulla parte posteriore del monitor. Vedere la Fig.
2. Inserire la batteria con la parte metallica rivolta verso il vano batteria. Vedere la Fig. 4.
3. Chiudere il coperchio del vano batteria e assicurarsi che sia bloccato saldamente.
4. Premere il tasto POWER ⏻ e tenerlo premuto per circa 3 secondi per accendere il monitor. Vedere la Fig. 4.

Nota 1: Se l'alimentazione è sufficiente, il LED di alimentazione si accende (spia verde); se la batteria è quasi scarica, il LED rosso inizia a lampeggiare.

Nota 2: Premere il tasto POWER e tenerlo premuto per circa 3 secondi per spegnere il monitor.

Uso di alimentazione CA

1. Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nel monitor. Vedere la Fig. 5.

Nota : Con questo monitor, usare l'adattatore con l'etichetta OUTPUT: 6V DC.

1. Premere il tasto POWER ⏻ e tenerlo premuto per circa 3 secondi per accendere il monitor. Vedere la Fig. 5.

Nota 1: Quando si accende il monitor, il LED di "alimentazione" si accende (spia verde).

Nota 2: Sullo schermo LCD viene visualizzato "Fuori range" se il monitor non rientra nel range (scollegato).

Nota 3: Premere il tasto POWER e tenerlo premuto per circa 3 secondi per spegnere il monitor.

2.2 Funzioni del telecomando del monitor

Il monitor è in grado di controllare il movimento della videocamera. La testa della videocamera può ruotare verso l'alto, il basso, destra e sinistra. Premere i tasti su ▲ o giù ▼ del monitor per spostare la videocamera verso l'alto o il basso. Premere i tasti sinistro ◀ o destro ▶ del monitor per spostare la videocamera verso sinistra o destra. Vedere la Fig. 6.

2.3 Funzione ingrandimento

Premere una volta il tasto di zoom/OK ☒ del monitor per un ingrandimento 2X dell'immagine, quindi premere di nuovo per tornare alla visualizzazione normale. Vedere la Fig. 7.

2.4 Funzione VOX (trasmissione attivata a voce)

1. Premere il tasto VOX ☐ del monitor per attivare la funzione VOX. In tal modo si spegne lo schermo, ma il LED VOX ☐ rimane acceso (verde) per ricordare che la funzione VOX è attivata. Vedere la Fig. 8.

2. Quando l'audio emesso dalla videocamera raggiunge il livello di impostazione (vedere la Fig. 17), lo schermo si accende automaticamente. Si spegne di nuovo dopo 30 secondi. Se l'audio emesso dalla videocamera raggiunge il livello di impostazione per 30 secondi, si estende di 30 secondi per spegnere lo schermo dall'ultimo evento vocale.

2.5 Impostazione del volume

1. Premere il tasto di impostazione volume 📋 per accedere alla relativa impostazione. Vedere la Fig. 9.

2. Premere i tasti su ▲ o giù ▼ per regolare il livello di volume, quindi premere il tasto Ok ⊙ per confermare l'impostazione. Fig. 9.

2.6 Funzione vivavoce

Premere il tasto vivavoce «¿» per parlare attraverso la videocamera. L'icona «¿» viene visualizzata sullo schermo. Vedere la Fig. 10.

3 Opzioni del menu

1. Premere il tasto menu ⚙ del monitor per visualizzare il menu principale sullo schermo. Vedere la Fig. 11.
2. Usare i tasti sinistro ◀ e destro ▶ per navigare tra i menu.
3. Premere il tasto di zoom/OK ⚙ per confermare un'impostazione.
4. Il menu principale contiene 6 menu secondari.

3.1 Selezione della videocamera (Selezione videocamera)

In questo menu è possibile passare tra varie videocamere, se sono state associate. Vedere la Fig. 12.

3.2 Impostazione timer alimentazione (Timer alimentazione)

In questo menu secondario è possibile impostare il timer alimentazione come promemoria. Vedere la Fig. 13.

3.3 Impostazione della temperatura (Impostazione temp.)

1. In questo menu secondario è possibile scegliere l'unità di temperatura tra gradi Celsius e gradi Fahrenheit. Vedere la Fig. 14.
2. È possibile impostare l'intervallo di temperatura dell'avviso temperatura. Se si seleziona "Avviso On" per attivare l'avviso temperatura e la temperatura è fuori range, dal monitor viene emesso un avviso acustico. Vedere la Fig. 14.

3.4 Impostazione della videocamera (Impostazione videocamera)

Il sistema dispone di una videocamera già associata al monitor. La funzione "Impostazione videocamera" garantisce a ciascuna unità bambino un canale a parte sul monitor. Ciò è necessario per la configurazione di altre videocamere.

1. Per aggiungere altre videocamera, scegliere il numero di videocamere da aggiungere, quindi selezionare l'icona di aggiunta videocamera e premere il tasto per confermare la selezione (vedere la Fig. 15).

Sullo schermo viene visualizzato "Premere il tasto di associazione sull'unità bambino", quindi tenere premuto contemporaneamente il tasto di alimentazione per meno di 1 secondo sulla videocamera.

1. Per eliminare una videocamera associata, scegliere il numero di videocamere da eliminare, quindi selezionare l'icona di eliminazione della videocamera per eliminarla (vedere la Fig. 15).

3.5 Impostazione di luminosità (Luminosità)

In questo menu secondario è possibile regolare la luminosità dello schermo.

Vedere la Fig. 16.

3.6 Sensibilità VOX (Sensibilità VOX)

Questo menu secondario consente di selezionare il livello di sensibilità VOX (attivazione voce). Se il livello di impostazione è alto, lo schermo si accende abbassando I suoni. Vedere la Fig. 17.

4 Informazioni di stato

Sulla parte superiore dello schermo viene visualizzata la barra di stato. Vedere la Fig. 18.

1. Indicatore intensità di segnale
2. Indicatore numero di videocamera
3. Indicatore di avviso temperatura On/Off
4. Indicatore temperatura ambientale
5. Indicatore di ingrandimento
6. Timer alimentazione
7. Indicatore vivavoce
8. Indicatore di stato batteria/carica

Risoluzione dei problemi

Non si riceve alcun segnale

• Assicurarsi che sia la fotocamera ed il monitor siano accesi.
• Assicurarsi che le spine siano completamente inserite nelle prese.

Se il segnale è scarso, o ci sono interferenze

• Se nel percorso tra la telecamera ed il monitor c'è un forno a microonde in uso, rimuovere il forno a microonde o spegnerlo.
• Assicurarsi che la telecamera ed il monitor si trovino all'interno dei rispettivi campi di copertura (portata di circa 500 piedi o 150 metri di una linea di vista senza ostacoli).
• Se il LED di alimentazione è acceso, ma è rilevato solo l'ingresso del segnale vocale, il monitor può essere in modalità di attivazione vocale. Premere il tasto VOX per accendere i monitor.

Cura e manutenzione

• Tenere tutte le parti e gli accessori lontani dalla portata dei bambini.
• Impronte digitali o sporcizia sulla superficie dell'obiettivo possono influenzare negativamente sulle prestazioni della telecamera. Evitare di toccare la superficie dell'obiettivo con le dita.
• Se l'obiettivo è sporco, usare un soffiatore per rimuovere lo sporco e la polvere, oppure usare un panno morbido e asciutto per pulire l'obiettivo.
• Tenere la telecamera asciutta. Pioggia, umidità e altri liquidi contengono minerali che possono danneggiare i circuiti elettronici.

• Non usare o conservare in aree sporche e polverose.

- Non conservare in ambienti caldi. Le temperature elevate possono ridurre la durata utile dei dispositivi elettronici e deformare o fondere alcune plastiche.

- Non conservare in ambienti molto freddi. Quando il sistema si riscalda (al sua normale temperatura) al suo interno si può formare della condensa che può danneggiare le schede dei circuiti elettronici.

- Non tentare di aprire la copertura. Il sistema può subire danni se è maneggiato da personale non specializzato.

• Evitare cadute o forti impatti.

- Far funzionare il prodotto usando solo l'alimentatore incluso o fornito come accessorio.

- Non sovraccaricare le prese a muro e le prolunghe, perché si possono provocare incendi e scosse elettriche.

- Ricordare che, quando si usa il sistema, si usano onde radio pubbliche e audio e video possono essere trasmessi ad altri dispositivi di ricezione 2.4 GHz. Possono essere trasmesse conversazioni, anche tenute in stanze vicine alla telecamera. Per proteggere la privacy della propria casa, spegnere sempre la telecamera quando non è in uso.

Osservare le istruzioni sulla sicurezza

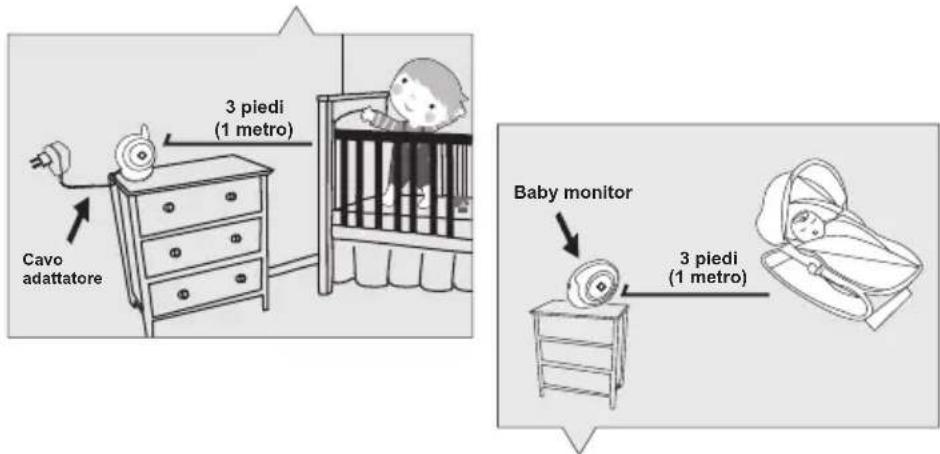

Per prevenire la morte e lesioni in associazione ai cavi del baby monitor:

• Assicurarsi che i cavi dell'unità e dell'adattatore AC siano sempre fuori della portata del bambino, ad una distanza di almeno 3 piedi (1 metro).

Nota: È importante, anche se il vostro bambino non è ancora in grado di stare in piedi o di muoversi autonomamente.

Cavo adattatore 3 piedi (1 metro) Baby monitor 3 piedi (1 metro)

• Usare un baby monitor wireless per evitare il rischio di strangolamento.

- Non usare mai prolunghe con gli adattatori AC. Usare solo gli adattatori AC forniti in dotazione.
