MANUALE UTENTE FBM2307 FOSCAM

3.10 Restore Default

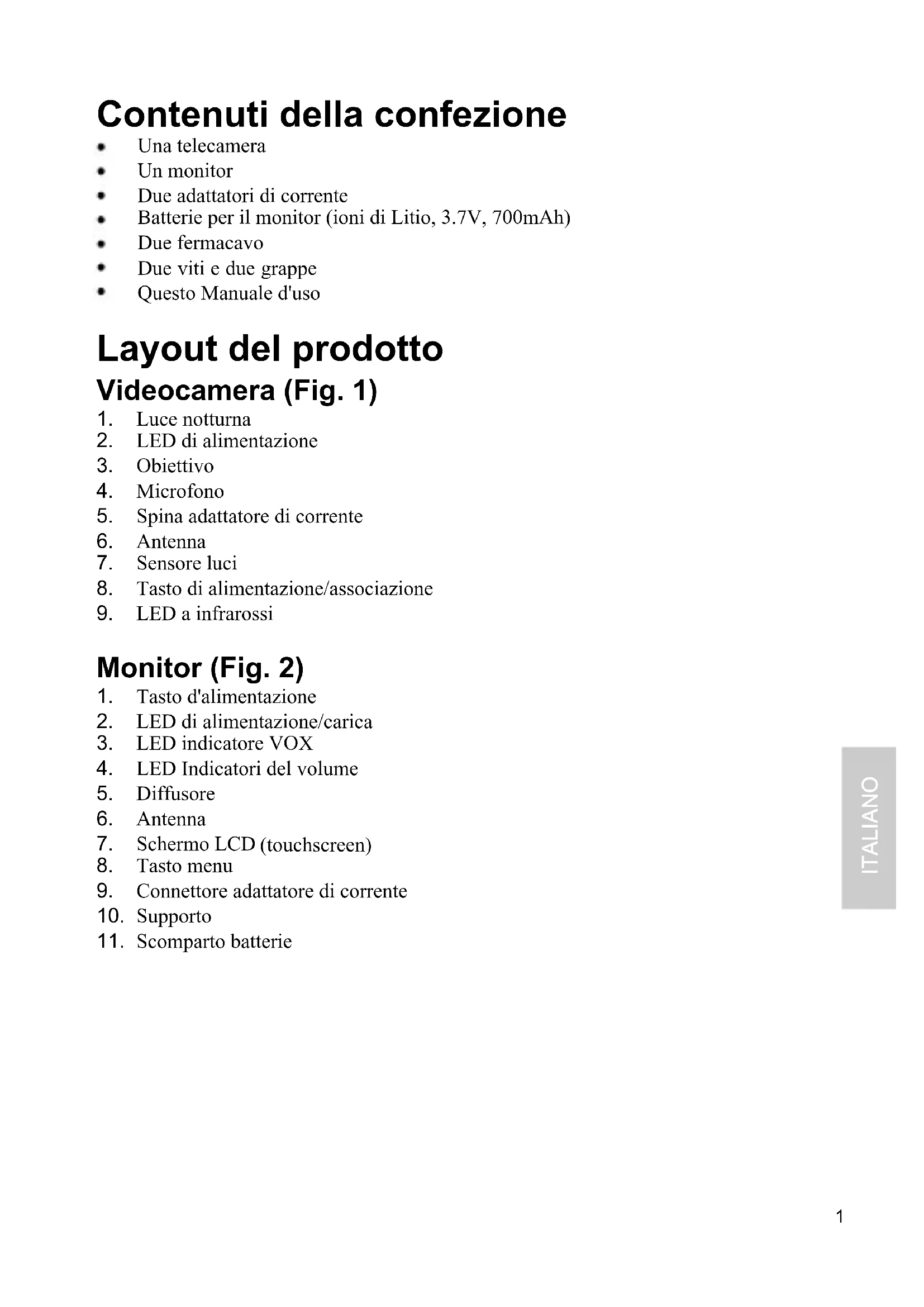

Contenuti della confezione

• Una telecamera
• Un monitor
  • Due adattatori di corrente
  • Batterie per il monitor (ioni di Litio, 3.7V, 700mAh)
• Due fermacavo
  • Due viti e due grappe
• Questo Manuale d'uso

Layout del prodotto

Videocamera (Fig. 1)

1. Luce notturna
2. LED di alimentazione
3. Obiettivo
4. Microfono
5. Spina adattatore di corrente
6. Antenna
7. Sensore luci
8. Tasto di alimentazione/associazione
9. LED a infrarossi

Monitor (Fig. 2)

1. Tasto d'alimentazione
2. LED di alimentazione/carica
3. LED indicatore VOX
4. LED Indicatori del volume
5. Diffusore
6. Antenna
7. Schermo LCD (touchscreen)
8. Tasto menu
9. Connettore adattatore di corrente
10. Supporto
11. Scomparto batterie

Installazione

1 Impostazione telecamera

1.1 Alimentazione - Uso di alimentazione CA

Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nella parte posteriore della telecamera. Vedere la Fig. 3.

Nota 1: Usare l'adattatore con l'etichetta OUTPUT: 6 V CC con la telecamera.

Nota 2: Tenere premuto il tasto di alimentazione per due secondi per spegnere la telecamera.

1.2 Regolazione

Collocare la telecamera in una posizione comoda e puntare l'obiettivo verso l'area di osservazione. Vedere la Fig. 4.

1.3 Visione notturna

La telecamera dispone di otto LED ad alta intensità per scegliere immagini nitide notturne. Quando il sensore di luce rileva livelli bassi di luce ambientale, i LED si attivano automaticamente.

1.4 Accoppiamento

Il sistema è dotato di una telecamera che è già stata accoppiata con il monitor. La funzione di accoppiamento assegna a ciascuna unità un canale separato sul monitor. Questo è necessario per la configurazione di altre telecamere.

1. Tenere premuto il tasto di alimentazione per 3 secondi sulla telecamera. IL LED di alimentazione si accende (spia rossa) e la luce notturna inizia a lampeggiare (spia arancione). In tal modo si accende la telecamera, che attende l'accoppiamento.
2. Premere il tasto di alimentazione per accedere il monitor e il LED di alimentazione si accende (verde).
3. Nel menu secondario (8. Add Camera (Aggiungi telecamera), vedere la Fig. 8.) sul monitor.
4. Selezionare il numero di telecamere da aggiungere, quindi premere l'icona. Vedere la Figura 15.
5. Al termine dell'accoppiamento, sul monitor viene visualizzato " "√
6. Se l'accoppiamento non riesce, sul monitor viene visualizzata l'immagine. Vedere la Fig. 17.

Nota : Assicurarsi che la telecamera e il monitor rientrino nel raggio reciproco. Se non riestrano nel raggio, sullo schermo LCD viene visualizzata l'immagine e dal monitor viene emesso un suono di avvertenza se il monitor non rientra nel raggio (scollegato). Vedere la Fig. 17.

Dal monitor viene emesso un suono di avvertenza finché non si preme un tasto per arrestarlo.

2 Impostazione del monitor

2.1 Alimentazione

Il monitor funziona con una batteria da 3,7 V 700 mAh (ioni di Litio) o con corrente elettrica CA.

Inserimento delle batterie

1. Aprire il coperchio dello scomparto batterie sulla parte posteriore del monitor. Vedere la Fig. 5.
2. Inserire la batteria con la parte metallica rivolta verso lo scomparto batterie. Vedere la Fig. 5.
3. Chiudere il coperchio scomparto batterie ed accertarsi che sia bloccato in sicurezza.
4. Premere il tasto di alimentazione ⏻ per accendere il monitor. Vedere la Fig. 5.

Nota 1: Se l'alimentazione non è sufficiente, il LED di alimentazione si accende (spia verde).

Nota 2: Tenere premuto il tasto di alimentazione per due secondi per spegnere il monitor.

Nota 3: Rimuovere la batteria dal monitor se si prevede di non usarlo per un periodo prolungato.

Uso dell'alimentazione CA

1. Inserendo un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nel monitor, il LED di alimentazione è di colore rosso. Vedere la Fig. 6.

Nota : Usare l'adattatore con l'etichetta OUTPUT: 6 V CC con il monitor.

1. Premere il tasto di alimentazione per accendere il monitor. Vedere la Fig. 6.

Nota 1: Quando si accende il monitor, il LED di alimentazione è di colore arancione.

Nota 2: Tenere premuto il tasto di alimentazione per due secondi per spegnere il monitor.

Nota 3: Quando la procedura di accensione e caricamento si avvia, lo stato della batteria diventa □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢

3 Opzioni del menu

1. Premere il tasto del menu ⓘ sul monitor per visualizzare il menu principale sullo schermo (touchscreen). Vedere la Fig. 7.

2. Vi sono due menu principali. Vedere la Fig. 8.

(1) Impostazione luminosità
(2) Impostazione volume
(3) Selezione telecamera
(4) Impostazione luce notturna
(5) Funzione VOX
(6) Pagina successiva
(7) Elimina telecamera
(8) Aggiungi telecamera

(9) Funzione Capovolgi (10) Ultima pagina

(11) Frequenza di visualizzazione e impostazione del bilanciamento del bianco

(12) Ripristino predefiniti

3.1 Impostazione luminosità (Luminosità)

In questo menu secondario è possibile regolare la luminosità dello schermo. Vedere la Fig. 9.

3.2 Impostazione volume

In questo menu secondario è possibile regolare il livello di volume del monitor. Vedere la Fig. 10.

3.3 Selezione telecamera (Selezione telecamera)

In questo menu secondario è possibile selezionare la telecamera da visualizzare sullo schermo. Vedere la Fig. 11.

3.4 Impostazione luce notturna

1. Quando si abilita la modalità automatica
   possibile scegliere il livello di sensibilità. Con il livello impostato su High (Alto), viene rilevata la luce più alta. Vedere la Fig. 12.
2. Quando la luce della telecamera raggiunge il livello impostato, la luce notturna si accende come nell'impostazione.
3. Quando si abilita la modalità manuale
   la luce notturna come nell'impostazione.
4. Premendo l'icona
   sibile modificare il colore della luce notturna. e notturna (giallo, verde, arancione).
5. Premendo l'icona
   possibile modificare il livello di luminosità. Vi i luminosità.

3.5 Funzione VOX (trasmissione attivata a voce)

1. Il presente menu secondario consente di selezionare il livello di sensibilità VOX. Con il livello impostato su High (Alto), il microfono rileverà suoni più bassi. Vedere la Fig. 13.
2. Quando si abilita VOX sul monitor, l'icona si accende. Premere il tasto del menu per tornare alla schermata per completare l'impostazione. Il LED VOX rimane acceso (spia blu).
3. Il taal modo si spegne lo schermo entro 10 secondi e si accede alla modalità di risparmio energetico.
4. Quando l'audio della telecamera raggiunge il livello impostato, lo schermo si accende automaticamente e dal monitor viene emesso un suono di avvertenza.

3.6 Elimina telecamera

In questo menu secondario è possibile eliminare una telecamera accoppiata.

1. Premere il numero di telecamere da eliminare. Vedere la Fig. 14.
2. Premere per eliminare.

3.7 Aggiungi telecamera

Il sistema è dotato di una telecamera che è già stata accoppiata con il monitor. La funzione di accoppiamento assegna a ciascuna unità un canale separato sul monitor. Questo è necessario per la configurazione di altre telecamere.

1. In questo menu secondario è possibile aggiungere una nuova telecamera. Vedere la Fig. 15.
2. Selezionare il numero di telecamere da aggiungere, quindi premere l'icona.
3. Il monitor attende l'accoppiamente, quindi premere anche il tasto di accoppiamento per tre secondi sulla telecamera. Non è necessario accendere la telecamera.
4. Al termine dell'accoppiamento, sul monitor viene visualizzato " √".
5. Se l'accoppiamento non riesce, sul monitor viene visualizzata l'immagine. Vedere la Fig. 17.

3.8 Capovolgi

In questo menu secondario è possibile capovolgere il video in orizzontale durante il montaggio della telecamera sul soffitto. Vedere la Fig. 18.

3.9 Frequenza di visualizzazione e impostazione del bilanciamento del bianco

1. In questo menu secondario è possibile scegliere la frequenza e la temperatura di colore ottimali sul monitor. Vedere la Fig. 19.
2. Vi sono tre tipi di temperatura colore e due frequenze (50 Hz o 60 Hz).

3.10 Ripristino predefiniti

In questo menu secondario è possibile ripristinare le impostazioni predefinite del sistema. Premere √ per assicurarsi. Vedere la Fig. 20.

4 Informazioni di stato

4.1 Barra di stato

La barra di stato viene visualizzata sulla parte superiore della schermata. Vedere la Fig. 21.

1. Indicatore numero telecamera
2. Indicatore di potenza del segnale
3. Stato batteria / Indicatore di carica

4.2 Allarme di avvertenza

Dal monitor viene emesso il suono di avvertenza nei seguenti casi.

Stato	Indicazione Azione
Fuori rangeConnessione persa	Emette un segnale acustico continuo per un minuto	Avvicinare il monitor alla telecamera. Controllare l'alimentazione della telecamera.
Allarme temperatura	2 segnali acustici consecutivi e indicatore di temperatura sullo schermo lampeggiante	Controllare la temperatura della telecamera. Disabilitare l'allarme temperatura (vedere l'impostazione 3.4).
Livello di carica batteria basso	2 segnali acustici consecutivi e sullo schermo lampeggiante	Collegare il monitor all'adattatore CA (vedere l'impostazione 2.1).

Nota : È possibile premere un tasto del monitor per arrestare l'allarme.

Risoluzione dei problemi

Non si riceve alcun segnale

• Assicurarsi che sia la fotocamera ed il monitor siano accesi.
• Assicurarsi che le spine siano completamente inserite nelle prese.

Se il segnale è scarso, o ci sono interferenze

• Se nel percorso tra la telecamera ed il monitor c'è un forno a microonde in uso, rimuovere il forno a microonde o spegnerlo.
  • Assicurarsi che la telecamera ed il monitor si trovino all'interno dei rispettivi campi di copertura (portata di circa 984 piedi o 300 metri di una linea di vista senza ostacoli).

Cura e manutenzione

• Tenere tutte le parti e gli accessori lontani dalla portata dei bambini.
• Impronte digitali o sporcizia sulla superficie dell'obiettivo possono influenzare negativamente sulle prestazioni della telecamera. Evitare di toccare la superficie dell'obiettivo con le dita.
• Se l'obiettivo è sporco, usare un soffiatore per rimuovere lo sporco e la polvere, oppure usare un panno morbido e asciutto per pulire l'obiettivo.
• Tenere la telecamera asciutta. Pioggia, umidità e altri liquidi contengono minerali che possono danneggiare i circuiti elettronici.
  • Non usare o conservare in aree sporche e polverose.
• Non conservare in ambienti caldi. Le temperature elevate possono ridurre la durata utile dei dispositivi elettronici e deformare o fondere alcune plastiche.
• Non conservare in ambienti molto freddi. Quando il sistema si riscalda (al sua normale temperatura) al suo interno si può formare della condensa che può danneggiare le schede dei circuiti elettronici.
  • Non tentare di aprire la copertura. Il sistema può subire danni se è maneggiato da personale non specializzato.
  • Evitare cadute o forti impatti.
• Far funzionare il prodotto usando solo l'alimentatore incluso o fornito come accessorio.
• Non sovraccaricare le prese a muro e le prolunghe, perché si possono provocare incendi e scosse elettriche.
• Ricordare che, quando si usa il sistema, si usano onde radio pubbliche e audio e video possono essere trasmessi ad altri dispositivi di ricezione 2.4 GHz. Possono essere trasmesse conversazioni, anche tenute in stanze vicine alla telecamera. Per proteggere la privacy della propria casa, spegnere sempre la telecamera quando non è in uso.

Osservare le istruzioni sulla sicurezza

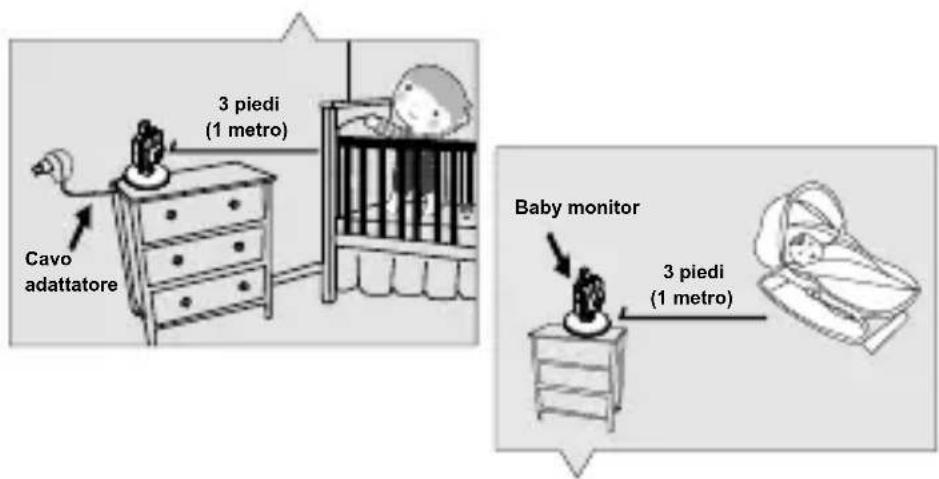

Per prevenire la morte e lesioni in associazione ai cavi del baby monitor:

• Assicurarsi che i cavi dell'unità e dell'adattatore AC siano sempre fuori della portata del bambino, ad una distanza di almeno 3 piedi (1 metro).

Nota: È importante, anche se il vostro bambino non è ancora in grado di stare in piedi o di muoversi autonomamente.

Cavo adattatore 3 piedi (1 metro) Baby monitor 3 piedi (1 metro)

• Usare un baby monitor wireless per evitare il rischio di strangolamento.
• Non usare mai prolunghe con gli adattatori AC. Usare solo gli adattatori AC forniti in dotazione.
