MANUAL DE USUARIO FBM2307 FOSCAM

/ Configuración del volumen

/Lautstärkeeinstellung / Impostazione del volume

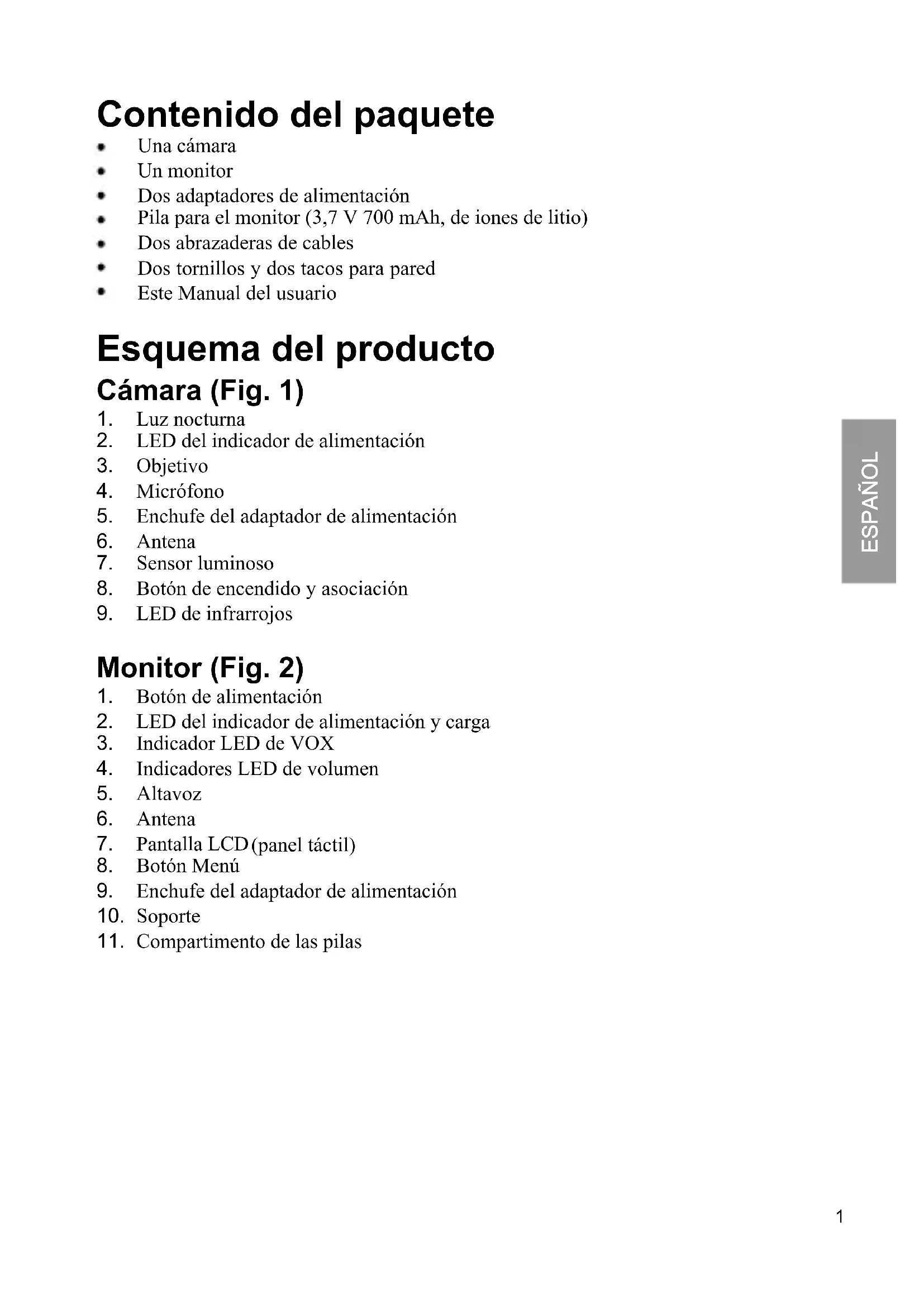

Contenido del paquete

• Una cámara
• Un monitor
  • Dos adaptadores de alimentación
  • Pila para el monitor (3,7 V 700 mAh, de iones de litio)
  • Dos abrazaderas de cables
  • Dos tornillos y dos tacos para pared
  • Este Manual del usuario

Esquema del producto

Cámara (Fig. 1)

1. Luz nocturna
2. LED del indicador de alimentación
3. Objetivo
4. Micrófono
5. Enchufe del adaptador de alimentación
6. Antena
7. Sensor luminoso
8. Botón de encendido y asociación
9. LED de infrarrojos

Monitor (Fig. 2)

1. Botón de alimentación
2. LED del indicador de alimentación y carga
3. Indicador LED de VOX
4. Indicadores LED de volumen
5. Altavoz
6. Antena
7. Pantalla LCD (panel táctil)
8. Botón Menú
9. Enchufe del adaptador de alimentación
10. Soporte
11. Compartimento de las pilas

Configuración

1 Configuración de la cámara

1.1 Fuente de alimentación - Utilizar alimentación de CA

Enchufe un extremo del adaptador de alimentación proporcionado a una toma de corriente eléctrica y el otro extremo en la parte posterior de la cámara. Vea la Fig. 3.

Nota 1: Utilice el adaptador cuya etiqueta es SALIDA: 6 VCC con la cámara.

Nota 2: Presione sin soltar el botón de alimentación durante más de dos segundos para apagar el cámara.

1.2 Enfoque

Coloque la cámara en una ubicación adecuada y apunte el objetivo hacia el área de observación. Vea la Fig. 4.

1.3 Visión nocturna

La cámara tiene ocho LED de alta intensidad para capturar imágenes claras en la obscuridad. obscuridad. Cuando el sensor de luz detecte bajos niveles de luz ambiente, los LED se activarán automáticamente.

1.4 Asociación

El sistema incluye una unidad de cámara que ya se ha asociado con la unidad del monitor. La función de asociación proporciona a cada unidad de cámara un canal independiente en la unidad del monitor. Esto es necesario para configurar las unidades de cámaras adicionales.

1. Presione sin soltar el botón de alimentación de la cámara durante más de 3 segundos. El LED de alimentación se iluminará (rojo) y la luz nocturna comenzará a parpadear (naranja). Esta función activará la alimentación de la cámara y esta esperará al proceso de asociación.
2. Presione el botón de alimentación para activar el monitor. El LED de alimentación se iluminará (verde).
3. En el submenú (8. Añadir cámara; vea la Fig. 8.) del monitor.
4. Elija el número de cámaras que desea agregar y, a continuación, presione el icono. Vea la Fig. 15.
5. La asociación se ha completado. Se mostrará " " en el monitor.
6. La asociación ha fallado. Se mostrará la imagen en el monitor. Vea la Fig. 17.

Nota : Asegúrese de que la cámara y el monitor se encuentran dentro del alcance uno del otro. Si están fuera del alcance, la imagen (Vea la Fig. 17.) se mostrará en la pantalla LCD y la unidad del monitor emitirá el sonido de advertencia si dicho monitor supera el alcance (desconexión). El sonido de advertencia se emitirá desde el monitor hasta que presione cualquier botón.

2 Configuración del monitor

2.1 Fuente de alimentación

El monitor utiliza pilas de iones de litio de 3,7V 700 mAh o la alimentación de CA doméstica.

Insertar la batería

1. Abra la tapa del compartimento de las pilas que se encuentra en la parte posterior del monitor. Vea la Fig. 5.
2. Inserte la batería con la parte metálica orientada hacia el compartimento de las pilas. Vea la Fig. 5.
3. Cierre la tapa del compartimento de la batería y asegúrese de que queda bloqueada.
4. Presione el botón de alimentación para encender el monitor. Vea la Fig. 5.

Nota 1: Cuando la energía sea insuficiente, el LED "Alimentación" se iluminará (verde).

Nota 2: Presione sin soltar el botón de alimentación durante más de dos segundos para apagar el monitor.

Nota 3: Quite la batería del monitor si no piensa utilizarlo durante un período prolongado de tiempo.

Uso de la alimentación de CA

1. Enchufe un extremo del adaptador de alimentación proporcionado a una toma de corriente eléctrica y el otro extremo en el monitor. El LED "Alimentación" se iluminará en rojo. Vea la Fig. 6.

Nota : Utilice el adaptador cuya etiqueta es SALIDA: 6 VCC con el monitor.

1. Presione el botón de alimentación para encender el monitor. Vea la Fig. 6.

Nota 1: Cuando encienda el monitor, el LED "Alimentación" se iluminará en naranja.

Nota 2: Presione sin soltar el botón de alimentación durante más de dos segundos para apagar el monitor.

Nota 3: Cuando encienda el producto y se inicie la carga, el estado de la batería se mostrará como □ □ □ □ □ □. Si la carga ha finalizado (completamente), el estado de la batería se mostrará como □□. Cuando apague el producto y se inicie la carga, el indicador LED "Alimentación" se iluminará en rojo. Si la carga ha finalizado (completamente), el indicador LED "Alimentación" se iluminará en verde.

3 Opciones del menú

1. Presione el botón de menú de la unidad del monitor para mostrar el menú principal en la pantalla (panel táctil). Vea la Fig. 7.

2. Hay dos menús principales. Vea la Fig. 8.

(1) Parámetro Brillo
(2) Parámetro Volumen
(3) Selección de cámara
(4) Parámetro Luz nocturna
(5) Función VOX
(6) Página siguiente
(7) Quitar cámara
(8) Añadir cámara
(9) Función de volteo

(10) Última página

(11) Parámetros Frecuencia de visualización y Balance de blanco

(12) Restaurar los valores predeterminados

3.1 Parámetro Brillo (Brillo)

En este submenú puede ajustar el brillo de la pantalla. Vea la Fig. 9.

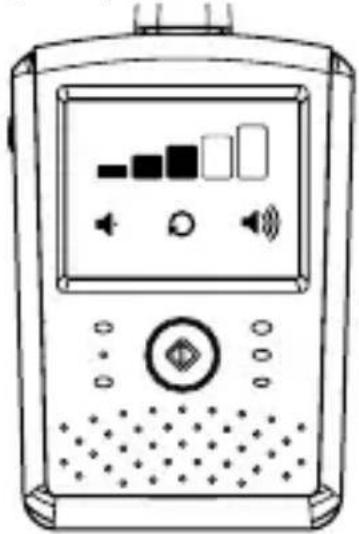

3.2 Parámetro Volumen

En este submenú puede ajustar el nivel de volumen del monitor. Vea la Fig. 10.

3.3 Selección de cámara (seleccionar cámara)

En este submenú puede seleccionar qué cámara desea mostrar en la pantalla. Vea la Fig. 11.

3.4 Parámetro Luz nocturna

1. Cuando habilite el modo automático 🔍 icono se iluminará. Puede elegir el nivel de sensibilidad. Con el nivel establecido en alto, se detectará la luz más intensa. Vea la Fig. 12.
2. Cuando la luz procedente de la cámara alcance el nivel establecido, la luz nocturna se activará según la configuración.
3. Cuando habilite el modo manual podrá activar o desactivar la luz nocturna según la configuración.
4. Presione el icono para cambiar el color de la luz nocturna. Existen tres colores de luz nocturna: amarillo, verde y naranja.
5. Presione el icono para cambiar el nivel de brillo. Existen cuatro niveles de brillo.

3.5 Función VOX (transmisión de activación por voz)

1. Este submenú permite elegir el nivel de sensibilidad VOX. Con el nivel establecido en alto, el micrófono detectará los sonidos más bajos. Vea la Fig. 13.
2. Si habilita la función VOX en la unidad del monitor, el icono iluminará. Presione el botón de menú para volver a la pantalla de visualización para completar la configuración. El LED VOX permanecerá encendido (azul claro).
3. Esto desactiva la pantalla en un plazo de 10 segundos y se activa el modo de ahorro de energía.
4. Cuando el sonido de la cámara alcance el nivel establecido, la pantalla se activará automáticamente y la unidad del monitor emitirá un sonido de advertencia.

3.6 Quitar cámara

En este submenú puede eliminar una cámara asociada.

1. Presione el número de cámaras que desea eliminar. Vea la Fig. 14.
2. Presione para llevar a cabo la eliminación.

3.7 Añadir cámara

El sistema incluye una unidad de cámara que ya se ha asociado con la unidad del monitor. La función de asociación proporciona a cada unidad de cámara un canal independiente en la unidad del monitor. Esto es necesario para configurar las unidades de cámaras adicionales.

1. En este submenú puede añadir una nueva cámara. Vea la Fig. 15.
2. Elija el número de cámaras que desea agregar y, a continuación, presione el icono 📋.
3. El monitor esperará al proceso de asociación. Presione también el botón de asociación durante más de tres segundos en la cámara. No es necesario encender la cámara.
4. La asociación se ha completado. Se mostrará " " en el monitor.
5. La asociación ha fallado. Se mostrará la imagen en el monitor. Vea la Fig. 17.

3.8 Función de volteo

En este submenú puede voltear el vídeo horizontalmente cuando instale la cámara en el techo. Vea la Fig. 18.

3.9 Parámetro Frecuencia de visualización y Balance de blanco

1. En este submenú puede elegir qué frecuencia y temperatura de color son mejores en el monitor. Vea la Fig. 19.
2. Existen tres tipos de temperatura de color y dos frecuencias (50 Hz o 60 Hz).

3.10 Restaurar los valores predeterminados

En este submenú puede restablecer los valores predeterminados del sistema.

Presione √ para asegurarse. Vea la Fig. 20.

4 Información de estado

4.1 Barra de estado

La barra de estado se mostrará en la parte superior de la pantalla. Vea la Fig. 21.

1. Indicador de número de la cámara
2. Indicador de potencia de la señal
3. Estado de la batería / Indicador de carga

4.2 Alarma de advertencia

La unidad del monitor emitirá el sonido de advertencia en los casos siguientes.

Estado Indicación		Acción
Fuera de alcance Conexión perdida	Pitidos continuos durante un minuto	Acerque el monitor a la cámara. Compruebe la energía de la cámara.
Alarma de temperatura	2 pitidos consecutivos e indicador de temperatura intermitente en la pantalla	Compruebe la temperatura de la cámara. Deshabilite la alerta de temperatura (consulte la sección de configuración 3.4).
Batería con poca carga	2 pitidos consecutivos y □ intermitente en la pantalla	Conecte el monitor al adaptador de CA. (Consulte la sección de configuración 2.1).

Nota : Para detener la alarma, presione cualquier botón del monitor.

Resolución de problemas

No recibe ninguna señal en absoluto

• Asegúrese de que la cámara y el monitor están encendidos.
• Asegúrese de que los enchufes de alimentación están insertados por completo.

Si la señal es deficiente o hay interferencias

• Si hay un microondas en uso entre la cámara y el monitor, retírelo o apáguelo.
• Asegúrese de que la cámara y el monitor estén dentro del alcance uno del otro: alcance de aproximadamente 300 metros (984 pies) en una línea clara de visión.

Cuidado y mantenimiento

• Mantenga todas las piezas y los accesorios fuera del alcance de los niños.
• Las huellas digitales o la suciedad en la superficie del objetivo pueden afectar negativamente a las prestaciones de la cámara. Evite tocar la superficie del objetivo con los dedos.
• Si el objetivo está sucio, utilice un ventilador para soplar la suciedad y el polvo, o un paño seco para limpiar el objetivo.
• Mantenga la cámara seca. La lluvia, la humedad y otros líquidos contienen minerales que pueden corroer los circuitos electrónicos.
• No utilice ni almacene los dispositivos en áreas con polvo y sucias.
• No almacene los dispositivos en áreas donde la temperatura sea elevada. Las altas temperaturas pueden reducir la vida útil de los dispositivos electrónicos, y deformar o derretir ciertos plásticos.
• No almacene los dispositivos en zonas donde la temperatura sea baja. Cuando el sistema se calienta (hasta su temperatura normal), se puede formar humedad dentro de la carcasa, lo que puede dañar las placas del circuito.
• No intente abrir la carcasa. El manejo del dispositivo por personas no expertas puede dañar el sistema.
  • Evite las caídas o fuertes descargas.
• Utilice este producto solo con la fuente de alimentación incluida o proporcionada como accesorio.
• No sobrecargue las tomas eléctricas o extensiones, ya que esto puede provocar un incendio o un cortocircuito.
• Recuerde que utiliza ondas de radio públicas al utilizar el sistema, y que el sonido y el vídeo se pueden transmitir a otros dispositivos de recepción de 2,4 GHz. Las conversaciones, incluso desde las habitaciones cercanas a la cámara, se pueden transmitir. Para proteger la privacidad de su hogar, apague la cámara cuando no esté en uso.

Consejos de seguridad

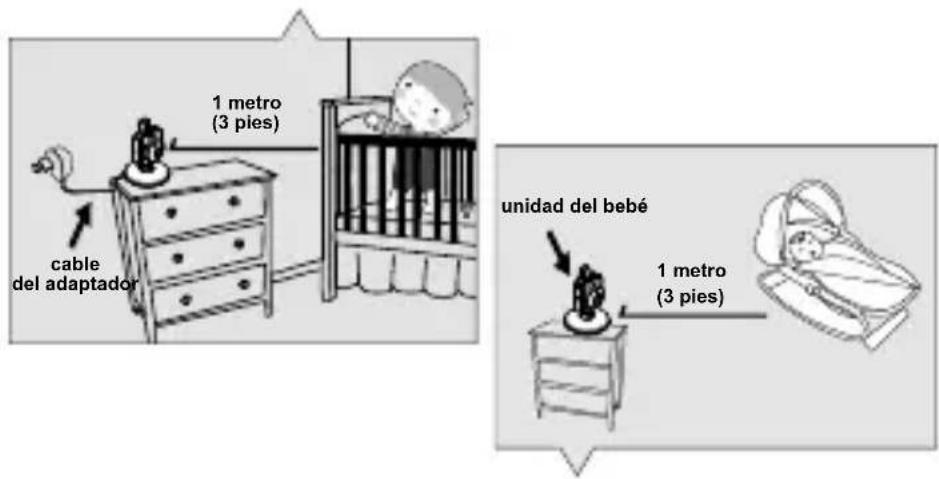

Para evitar la muerte y las lesiones asociadas con los cables del monitor para bebés:

- Asegúrese de que la unidad del bebé y los cables del adaptador de CA siempre están fuera del alcance del bebé, al menos a 1 metro. Nota: es importante incluso si su bebé aún no se pone de pie o se mueve.

1 metro (3 pies) cable del adaptador unidad del bebé 1 metro (3 pies)

• Utilice un monitor para bebés inalámbrico para evitar el riesgo de estrangulamiento.
• Nunca utilice cables de extensión con adaptadores de CA. Utilice solo los adaptadores de CA proporcionados.
