MODE D'EMPLOI SCP 9 Superior
Cadre insert a granulé
Afdekprofil pelletinbouwkachels

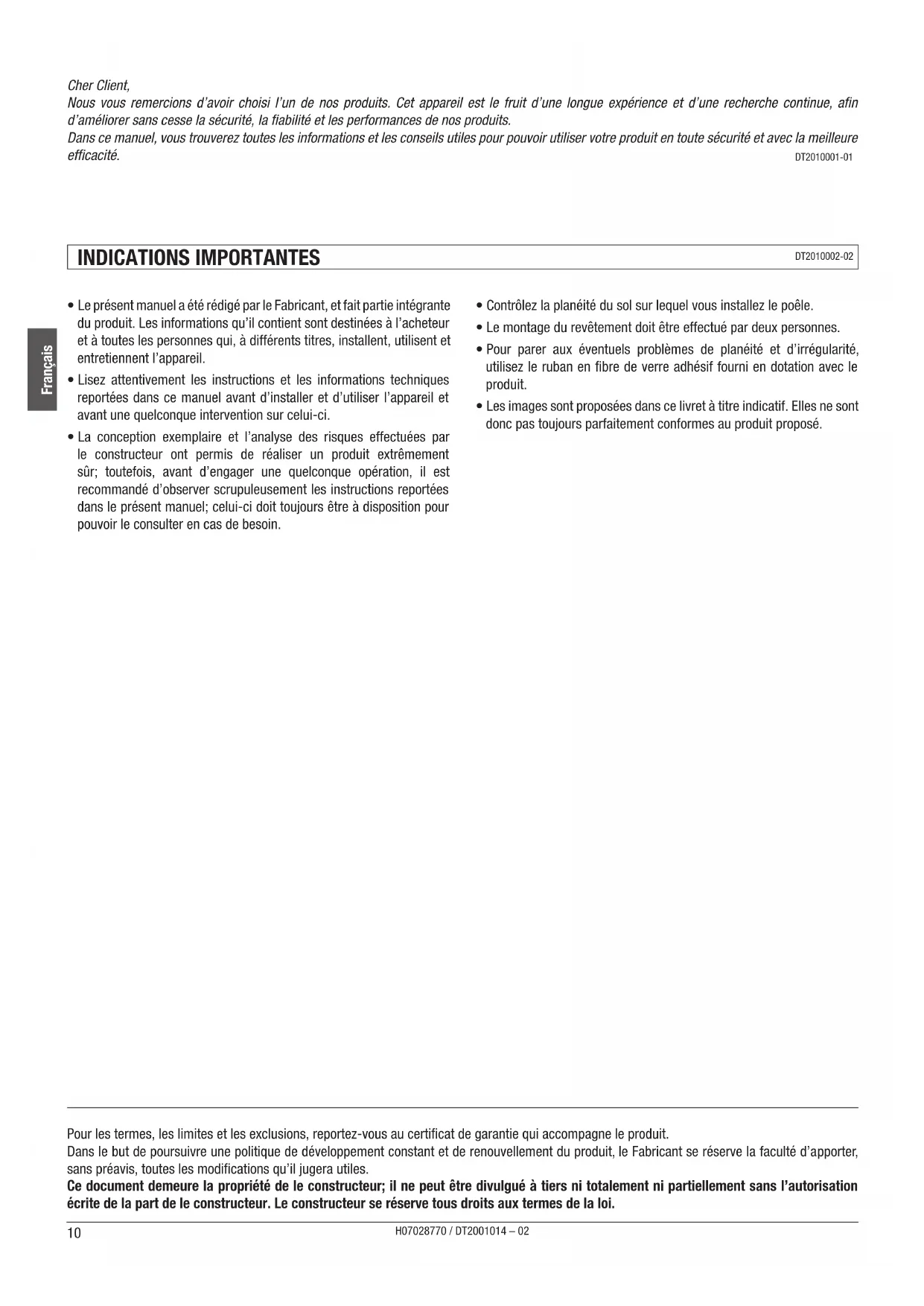

- Le present manuel a été rédigé par le Fabricant, et fait partie intégrante du produit. Les informations qu'il contient sont destinées à l'acheteur et à toutes les personnes qui, à différents titres, installent, utiliser et entreiennent l'appareil.
- Lisez attentivement les instructions et les informations techniques reportées dans ce manuel avant d'installer et d'utiliser l'appareil et avant une quelconque intervention sur celui-ci.
-
La conception exemplaire et l'analyse des risques effectuees par le constructeur ont permis de réaliser un produit extrement sur; toutefois, avant d'engager une qualconque operation, il est recommande d'observer scrupuleusement les instructions reportees dans le present manuel; celui-ci doit toujours etre a disposition pour pouvoir le consulter en cas de besoin.
-
Contrôlez la planéité du sol sur lequel vous installez le poèle.
- Le montage du revêtement doit être effectué par deux personnes.
- Pour parer aux évventuels problèmes de planéité et d'irregularité, utilisez le ruban en fibre de verre adhésif fourni en notation avec le produit.
- Les images sont proposées dans ce livre à titre indicatif. Elles ne sont donc pas toujours parfaitement conformes au produit proposé.

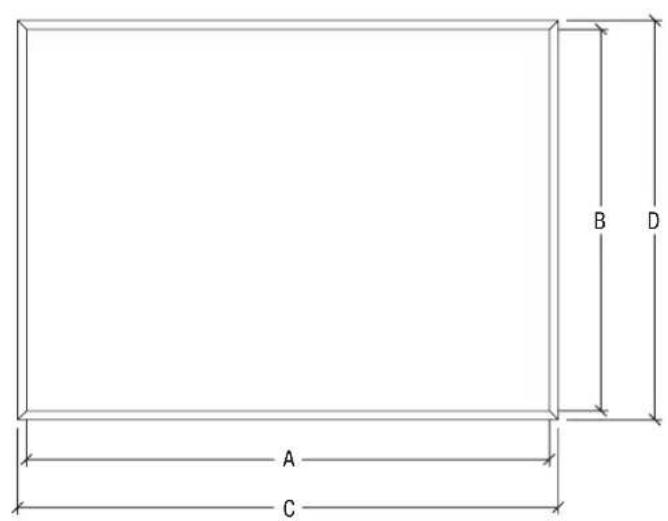

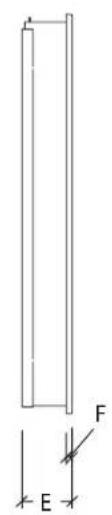

1.0 DIMENSIONS


DT2031913-01
| CADRE FRONTAL A B C D E F | ||||||
| IP 68/49 - SCP 7 70 50 / 56* 72,4 52,4 / 58,4* 7 | 8 0,8 | |||||
| IP 78/58 - SCP 9 80 59 / 65* 82,4 61,4 / 67,4* 7 | 8 0,8 | |||||
| IP 78/68 90 69 / 75* 82,4 71,4 / 77,4* 7,8 0,8 |
Dimensions en cm.
^* = avec Kit Tiroir à Granulés (en option).
A× B = Dimensions internes bouche du chassis.
C x D x E = Dimensions externes max. du chassin.
F = Distance entre le profil et le chassin.
2.0 INSTALLATION
DT2011352-02

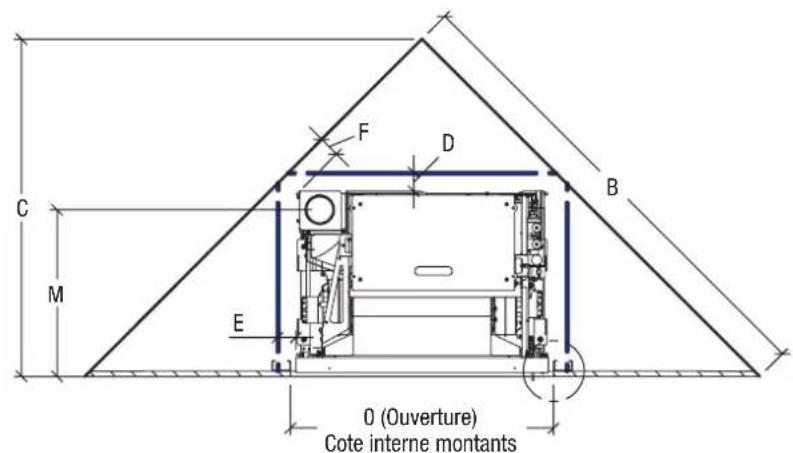

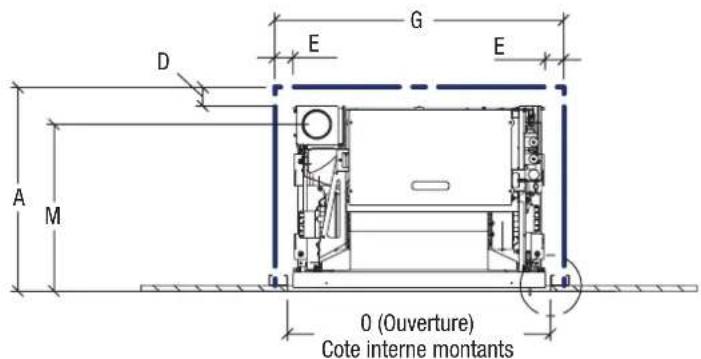

2.1 CONSTRUCTION DE LA CONTRE-CLOISON
DT2012348-02
Avant d'installer la cheminée, il est important de dire attentivement le livre d'instructions du monobloc et de contrcler la planite du sol, ainsi que la perpendicularite des parois.
Seulement apres aoit cas contrles, il est possible de positionner le monobloc, d'en efectuer la reception et de construire la cloison.




La façade du monobloc doit être en retrait de la cote (l) par rapport au bord extérieur de la contre-cloison.

Dimensions en cm.
DT2033374-00
Nous youe consellons d'effectuer la reception du monobloc avant de construire la contre-cloison et d'inaller le revetement.
Ne bloquez surtout par le monobloc afin d'en permettre les dilations thermiques qui se produisent normalement pendant le fonctionnement.
Pour la pose, il est nécessaire d'observer scrupuleusement les indications et de respecter les dimensions indiquées sur l'image et dans le livre d'instructions du monobloc.
Dans le but de garantir un minimum de sécurité à la structure, lors de la réalisation de la cloison en placoplatre, il est indiqued d'utiliser des montants (largeur minimum 5 cm) au niveau des points de fixation du revêtement à la paroi.
Il est conseilé de réaliser une bonne isolation au moyen de matériaux déquats, épaisseurs et distances conformes aux normes ainsi qu'il est indiquédans le livre d'instructions du monobloc.
Les cotes indiquées sont les distances minimales utiles pour l'installation sur parois incombustibles. En cas de parois combustibles, observez les indications figurant dans le livre d'instructions pour l'utilisation et la maintenance du monobloc, paragraphe "DISTANCES DE SECURITE MINIMALES".
| Modèle | Parois INCOMBUSTIBLES Évacuation | Cote | ||||||||||||||
| A | B | C | D | E | F | H | ||||||||||
| IP 68/49 SCP 7 | 55 | 12 | 9 | 15 | 5 | 78 | 38 | 1 | 50,7 | 71 | 37,8 | 8 | 45 | |||
| 56,7 | 71 | 37,8 | 8 | 68 | ||||||||||||
| IP 78/58 SCP 9 | 61 | 14 | 4 | 10 | 2 | 5 | 5 | 88 | 38 | 1 | 59,7 | 81 | 37,8 | 8 | 51,5 | |
| 65,7 | 81 | 37,8 | 8 | 69,5 | ||||||||||||
| IP 78/68 | 61 | 144 | 144 | 102 | 5 | 5 | 5 | 5 | 88 | 38 | 1 | 69,7 | 81 | 37,8 | 8 | 51,5 |
| 75,7 | 81 | 37,8 | 8 | 69,5 | ||||||||||||

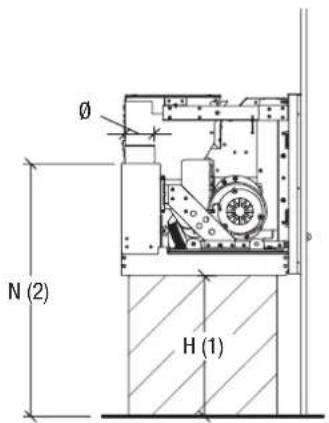

(1) La cote H définit la hauteur mesurée de la base au sol.
(2) Cotes variables en fonction de H.
(3) avec Kit Tiroir à Granulés (en option).

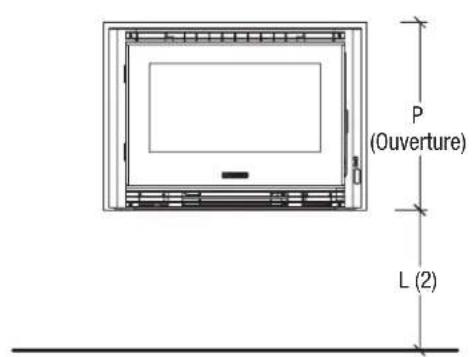

Il est possible de modifier la hauteur du cadre par rapport au sol; pour ce faire, additionnez ou soustrayez aux valeurs "H", "L" et "N" la différence demandée/souhaiée.

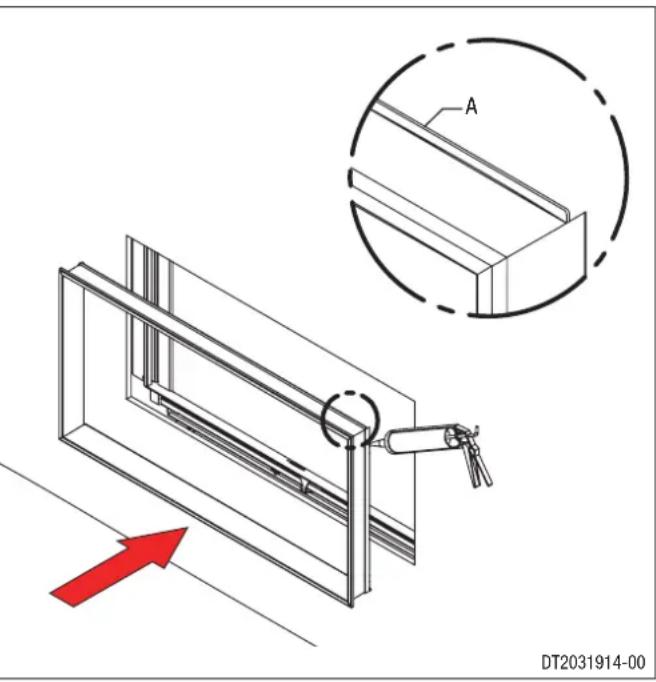

2.2 MONTAGE DU CADRE
DT2011347-00
Assurez-vous du bon fonctionnement du monobloc et, une fois que la controloison a ete realisee selon les instructions du paragraphe "CONSTRUCTION DE LA CONTRE-CLOISON", procedez de la facon suivante:
Aucune partie du revêtement ne doit être fixée au monobloc de chaque manière que ce soit.
Aucune partie du revêtement ne doit être fixée au monobloc de chaque manière que ce soit.
Positionnez le cadre et contrôle qu'elle soit bien centree par rapport au monobloc et a l'ouverture de la contre-cloison. Au besoin, faites un calage avec le ruban de fibre de verre fourni en dotation pour I'ajuster en hauteur.
Positionnez le cadre de manière à ce que le rebord (A) se trouve en partie haute, comme il est montré sur le détail de la figure.
Enlevez le cadre. Peignez-la et terminez la contre-cloison.
Appliquez quelques gouttes de silicone sur le cadre et fixez-la sur la contrecloison.
Faites attention à ne pas utiliser trop de silicone pour ne pas le faire déborder du cadre.
