BEDIENUNGSANLEITUNG SCP 9 Superior

Pellet-Kassette Kantenabdeckungsprofil

AUFBAUANLEITUNG FÜR DEN INSTALLATEUR

INSTRUCTIES VOOR DE MONTEUR

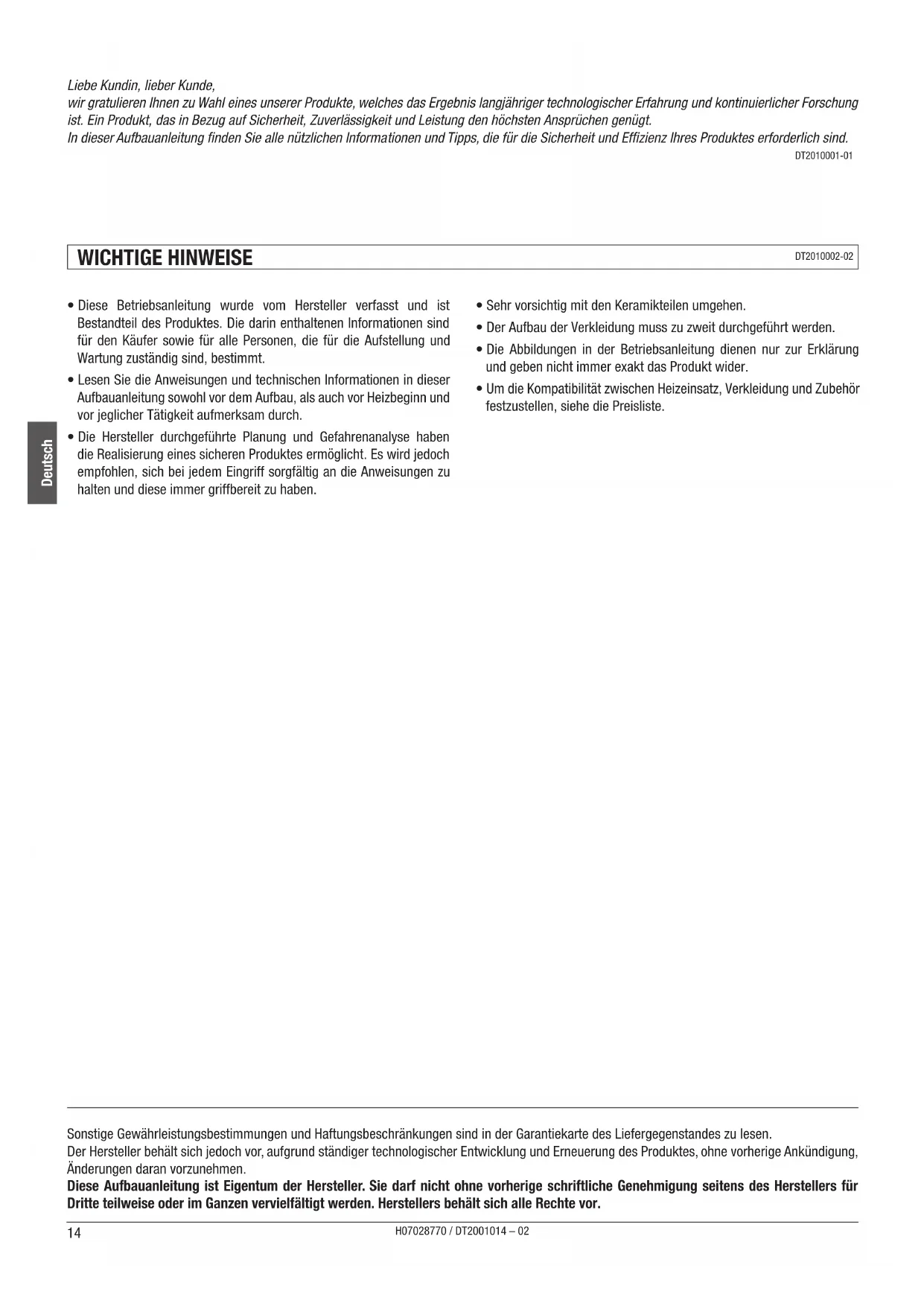

• These Betriebsanleitung wurde vom Hersteller verfasst und ist Bestandteil des Produktes. Die darin enthaltenen Informationen sind für den Käfer sowie für alle Personen, die für die Aufstellung und Wartung zuständig sind, bestimmt.
• Lesen Sie die Anweisungen und technischen Informationen in dieser Aufbauanleitung sowohl vor dem Aufbau, als auch vor Heizbeginn und vor jeglicher Tätigkeit aufmerksam durch.

• Die Hersteller durchgeführte Planung und Gefahrenanalyse haben die Realisierung eines sicheren Produktes erhögt. Es wird jedoch empfehlen, sich bei jedem Eingriff sorgfältig an die Anweisungen zu halten und diese immer griffbereit zu haben.

• Sehr vorsichtig mit den Keramikteilen umgehen.

• Der Aufbau der Verkleidung muss zu zweit durchgeführt werden.
• Die Abbildungen in der Betriebsanleitung dienen nur zur Erklärung und geben nicht immer exakt das Produkt wider.
• Um die Kompatibilität zwischen Heizeinsatz, Verkleidung und Zubehör festzustellen, siehe die Preisliste.

1.0 ABMESSAGENGEN

DT2031913-01

KANTENABDECKUNGSPROFIL FRONTAL A B C D E F
IP 68/49 - SCP 7 70 50 / 56* 72,4 52,4 / 58,4* 7	8 0,8
IP 78/58 - SCP 9 80 59 / 65* 82,4 61,4 / 67,4* 7	8 0,8
IP 78/68 90 69 / 75* 82,4 71,4 / 77,4* 7,8 0,8

Abmessungen in cm.

* mit Pelletschubladenbdusatz (optional).

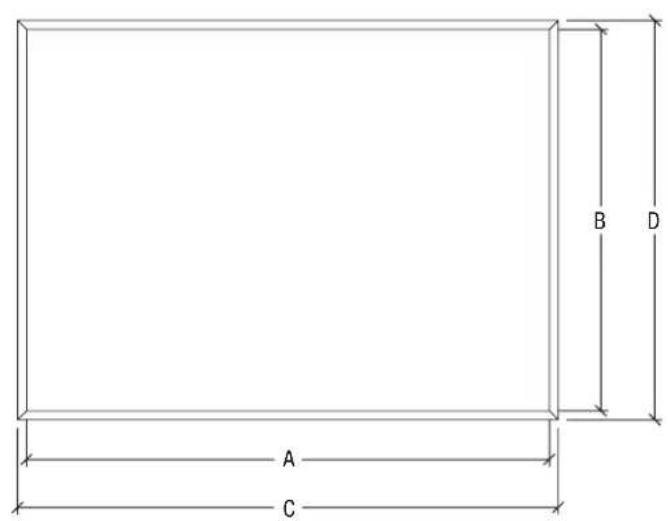

AxB=InnenausmeBungen des Kantenabdeckungsprofil.

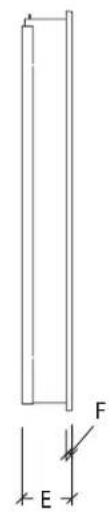

C x D x E = Max. äußere Abmeßungen des Kantenabdeckungsprofil.

F = Abstand zwischen Kantenabdeckungsprofil und Vormauerung.

2.0 AUFBAU

DT2011352-02

2.1 VORMAUERUNG

DT2012348-02

Vor dem Aufbau des Kamins ist es wichtig, die Aufbau- und Bedienungsanleitung des Heizeinsatzes zu lesen und zu überprüfen, dass der Fußboden haben und die Wände gerade sind.

Erst danach kann mit dem Aufstellen des Heizeinsatzes, mit der Abnahme und dem Errichten der Vormauerung begonnen werden.

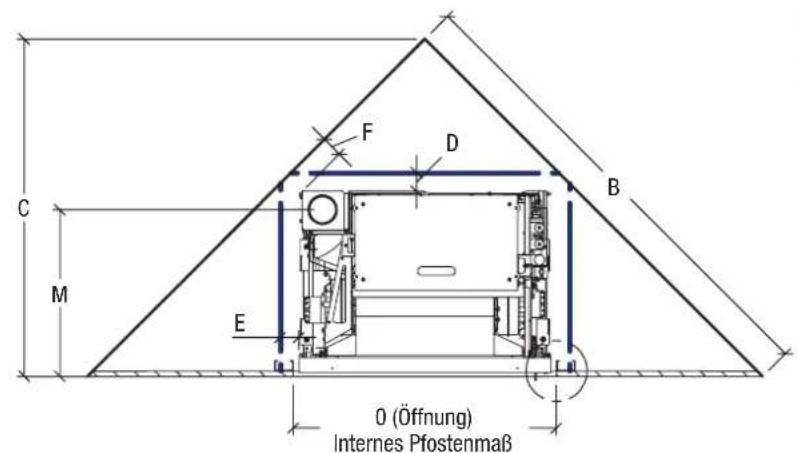

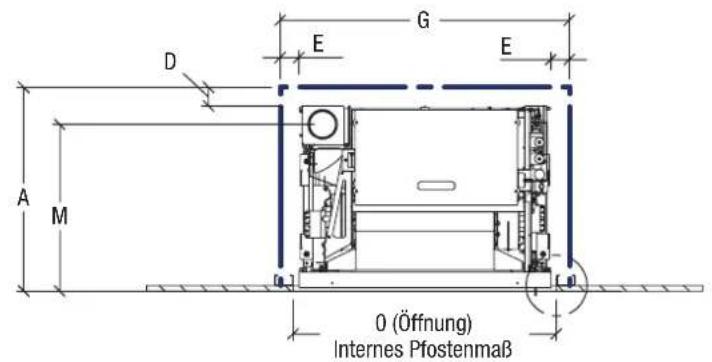

Die Frontfassade des Monoblocks muss im Vergleich zum externen Rand der Gegenwand um these MaB eingerückt sein.

MaBe in cm.

DT2033374-00

Es wird empfohlen, die Abnahme des Heizeinsatzes vor dem Errichten der Vormauerung und dem Aufbau der Verkleidung durchzufahren.
Der Heizeinsatz muss frei stehen, damit die normalen Materialausdehnungen während des Heizbetriebes möglich sind.

Beim Aufbau mussen die auf der Zeichnung angegebenen Hinweise und Maße sowie die Anweisungen in der Bedienungsanleitung des Heizeinsatzes genau befolgt werden.

Beim Errichten der Vormauerung aus Bauplatten ist es üblich, dass für ein Mindestmaß an Stabilität U-Befestigungspfle (mindestens 5 cm breit) an den Wandbefestigungspunkten der Verkleidung verwendet werden.
Es wird empfohlen, die Anweisungen fur Wärmedämmung in der Bedienungsanleitung des Heizeinsatzes bezüglich Materialien, Dicken und Abständen zu befolgen.

Die angegebenen Abstände sind Mindestwerte für die Installation.

Bei entflammbaren Wäden halten Sie sichitte an die in den Bedienungs- und Wartungsanleitungen des Monoblocks im Absatz „SICHERHEITSMINDESTABSTÄNDE" enthaltenen Anweisungen.

Model	NICT ENTFLAMMBARE WÄNDE Abgasstutzen														Maße
	ABCDE	H						(1)	IPOL		(2)	ØMN		(2)
IP 68/49 SCP 7	55 12	9 91 5	5 78 38	1						50,7	71 37	8	45 68	cm
										56,7(3)
IP 78/58 SCP 9	61 14	4 10	2 5 5 5	88 38 1						59,7	81	37,8	8	51,5	69,5	cm
										65,7(3)
IP 78/68	61	144	102	5	5	5	88	38	1	69,7	81	37,8	8	51,5	69,5	cm
										75,7(3)

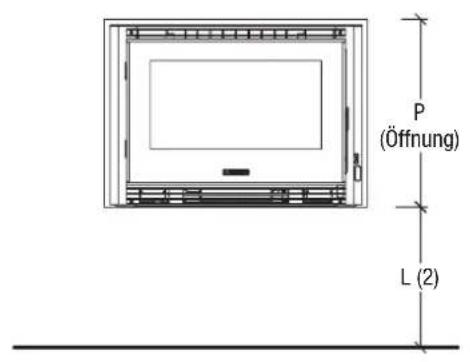

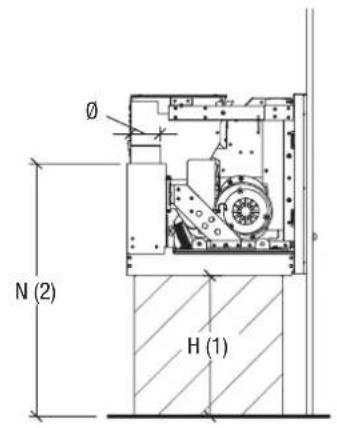

(1) Die Quote H steht fur die Bodenhöhe der unteren Basis zum Boden Turrahmenrands.
(2) von H abhängige MaBe.
(3) Version mit Pelletschubladenbdusatz (optional).

Es ist möglich, die Bodenhöhe des Rahmens oder Abziehen der Werte „H“, „L“ und „N“ zur gewünschten Differenz zu ändern.

2.2 MONTAGE DES KANTENABDECKUNGSPROFIL

DT2011347-00

Es ist sicherzustellen, dass der Monoblock ordnungsgemäß Funktioniert und nach Fertigstellung der Verkleidungswand wie angegeben im Abschnitt "KONSTRUCTION DER VORMAUERUNG", ist auf folgende Weise fortzufahren:

Keine Verkleidungsteile am Monoblock befestigen.

Es ist sehr wichtig, die Regelmäßigkeit der Verkleidungswand insbesondere hinsichtlich ihrer Rechtwinkligkeit und Ebenflächigkeit zu kontrollieren.

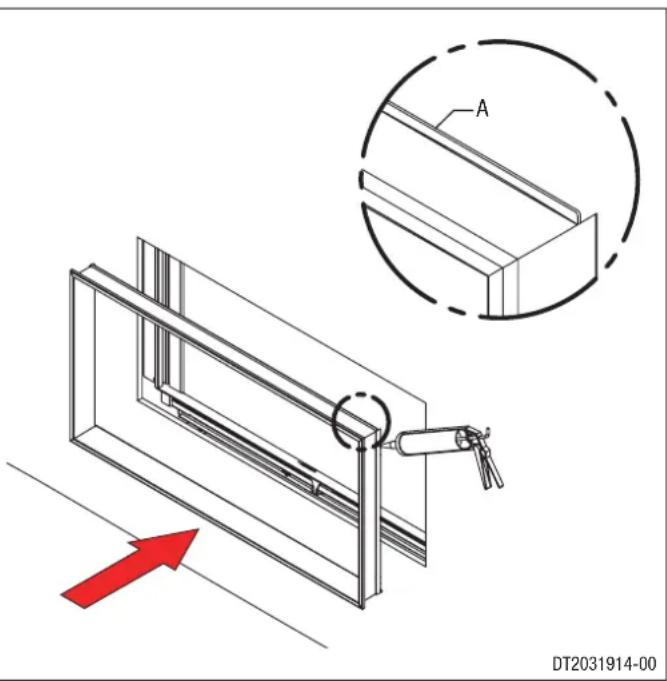

Das Kantenabdeckprofil positionieren und die Zentrierung mit dem Monoblock und der Öffnung der Verkleidungswand überprüfen. Wenn notig, das Kantenabdeckprofil für die Höhenzentrierung mit dem mitgelieferten Fiberglassband verstärken.

Das Kantenabdeckprofil wie im Detail der Abbildung gezeigt mit der Lasche (A) nach oben positionieren.

Das Kantenabdeckprofil entfern. Die Verkleidungswand streichen und fertigstellen.

Einige Silikonpunkte auf das Kantenabdeckprofil geben und these nann auf der Verkleidungswand befestigen.

Auf die Menge an verwendeten Silicon achten und das Austreten von Silicon am Außenrand des Kantenabdeckprofils vermeiden.
