Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Four	Électrique
Capacité du four	60 litres
Fonctionnalités du four	Chaleur tournante, grill
Consommation énergétique	A
Système de sécurité	Arrêt automatique, sécurité gaz
Matériaux	Acier inoxydable
Entretien	Nettoyage facile, grilles amovibles
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - 3CF540SI BUT FAGOR

Comment allumer la cuisinière FAGOR 3CF540SI BUT ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position 'On' et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si la flamme s'éteint pendant la cuisson ?

Vérifiez si le gaz est toujours ouvert. Si la flamme s'éteint, attendez quelques minutes puis réessayez d'allumer la cuisinière. Si le problème persiste, contactez un professionnel.

Comment nettoyer les grilles de la cuisinière ?

Retirez les grilles et lavez-les à l'eau chaude savonneuse. Pour les taches tenaces, utilisez un nettoyant non abrasif. Assurez-vous de bien les rincer et les sécher avant de les remettre en place.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que le gaz est ouvert et que la cuisinière est correctement branchée. Si le problème persiste, il pourrait s'agir d'un problème avec le thermostat ou l'allumage, contactez un professionnel.

Comment régler la température de cuisson ?

Utilisez le bouton de commande de la cuisinière pour ajuster la température. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Y a-t-il une fonction de sécurité pour éviter les fuites de gaz ?

Oui, la cuisinière est équipée d'un dispositif de sécurité qui coupe l'arrivée de gaz en cas d'extinction de la flamme. Assurez-vous que ce dispositif est en bon état de fonctionnement.

Comment installer la cuisinière FAGOR 3CF540SI BUT ?

L'installation doit être effectuée par un professionnel qualifié. Assurez-vous que la cuisinière est placée dans un endroit bien ventilé et que les raccords de gaz sont conformes aux normes de sécurité.

Quelle est la puissance des foyers de la cuisinière ?

La puissance des foyers varie selon le modèle, veuillez consulter le manuel d'utilisation pour connaître les spécifications exactes de votre cuisinière FAGOR 3CF540SI BUT.

Où puis-je trouver des pièces de rechange pour ma cuisinière ?

Les pièces de rechange peuvent être commandées auprès du service client FAGOR ou chez des revendeurs agréés. Consultez le site web de FAGOR pour des informations supplémentaires.

Comment régler les brûleurs pour une cuisson optimale ?

Pour une cuisson optimale, commencez à feu vif pour chauffer rapidement, puis réduisez la chaleur une fois que la température souhaitée est atteinte. Utilisez des casseroles adaptées à la taille des foyers.

MODE D'EMPLOI 3CF540SI BUT FAGOR

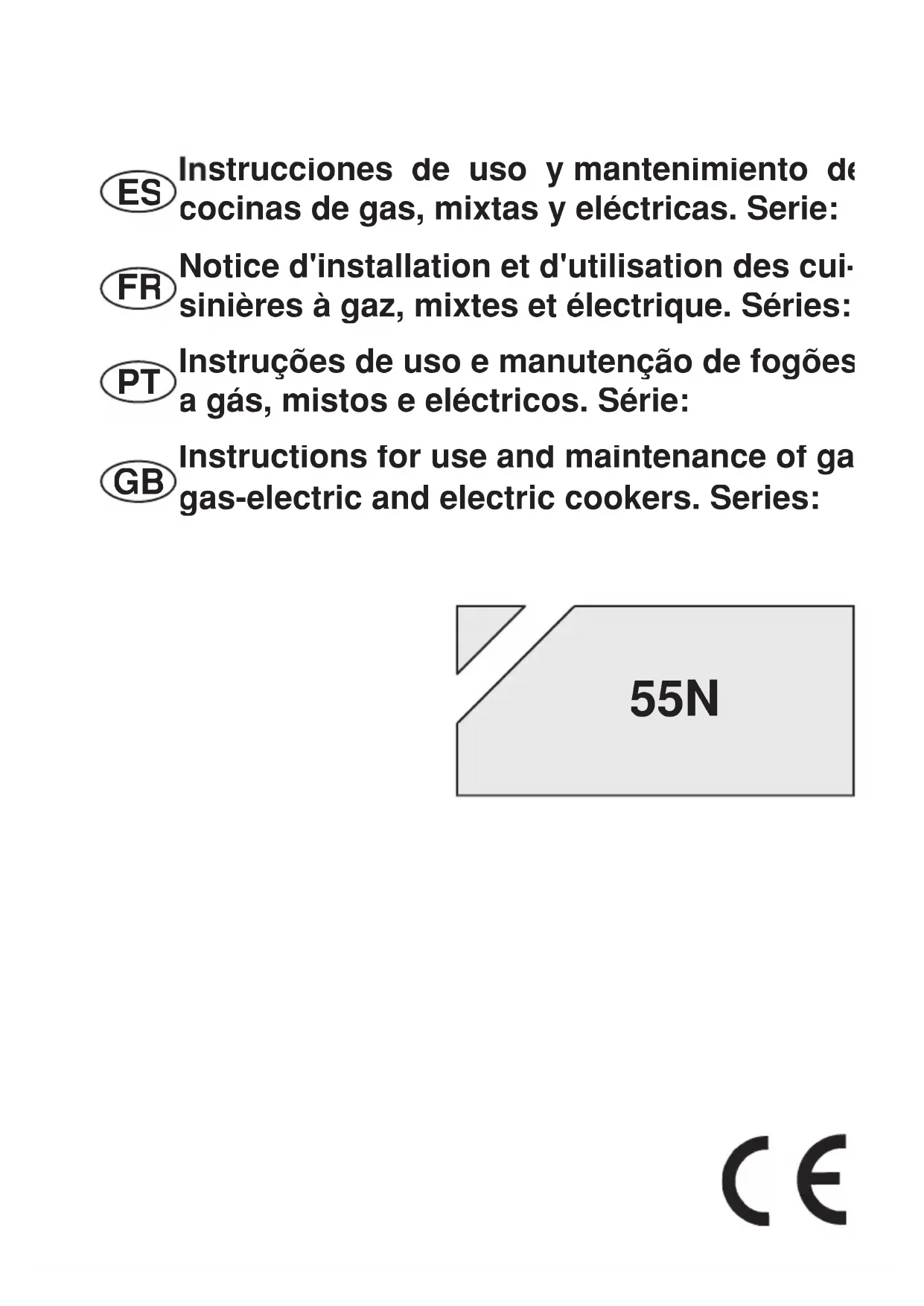

ES Instrucciones de uso y mantenimiento de cocinas de gas, mixtas y electricas. Serie: FR Notice d'installation et d'utilisation des cui-sinières à gaz, mixtes et électrique. Séries: PT Instruções de uso e manutençao de fogoes a gás, mistos e electricos. Série: GB Instructions for use and maintenance of ga gas-electric and electric cookers. Series:

55N

Caractéristiques techniques. 3

Instalació 4-7

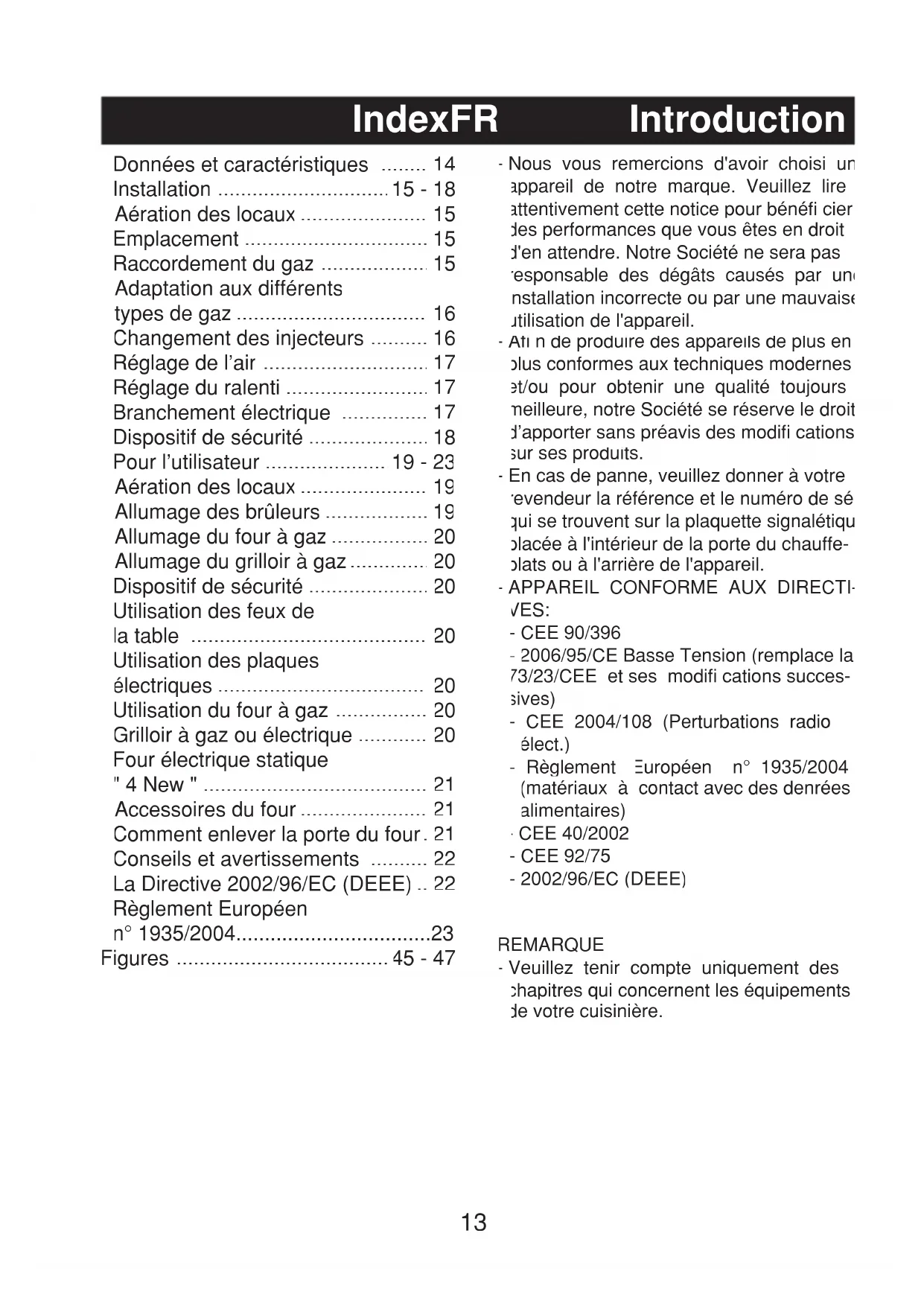

Données et caractéristiques 14

Installation 15-18

Aération des locaux 15

Emplacement 15

Raccordement du gaz 15

Adaptation aux différents types de gaz 16

Changement des injecteurs 16

Réglage de l'air 17

Réglage du ralenti 17

Branchement électrique 17

Dispositif de sécurité 18

Pour l'utilisateur 19-23

Aération des locaux 19

Allumage des brûleurs 19

Allumage du four à gaz 20

Allumage du grilligroir à gaz 20

Dispositif de sécurité 20

Utilisation des feux de la table 20

Utilisation des plaques électriques 20

Utilisation du four à gaz 20

Grilloir à gaz ou électrique 20

Four électrique statique 4New 21

Accessoires du four 21

Comment enlever la porte du four.21

Conseils et avertissements 22

La directive 2002/96/EC (DEEE).. 22

Règlement Européen n° 1935/2004. 23

Figures 45-47

• Nous vous remercions d'avoir besoin d'un appareil de notre marque. Veuillez lire attentivement cette notice pour bénéficier des performances que vous êtes en droit d'en attendre. Notre Société ne sera pas responsable des dégâts causés par une installation incorrecte ou par une mauvaise utilisation de l'appareil.
• Ati n de produit des appareils de plus en plus conformes aux techniques modernes et/ou pour obtenir une qualité toute nouvelle, notre Société se réserve le droit d'apporter sans préavis des modifications sur ses produits.
• En cas de panne, veuillez donner à votre revendeur la référence et le numéro de série qui se trouvent sur la plaquette signalétique placée à l'intérieur de la porte du chauffe-plats ou à l'arrière de l'appareil.
• APPAREIL CONFORME AUX DIRECTIVES: -CEE90/396
• 2006/95/CE Basse Tension (remplace la 73/23/CEE et ses modifications successives)
• CEE 2004/108 (Perturbations radioélectriques)
• Règlement européen n° 1935/2004 (matériaux à contact avec des denrées alimentaires) CEE 40/2002 -CEE92/75 -2002/96/EC (DEEE)

Remarque

• Veuillez tenir compte uniquement des chapitres qui concernent les équipements de votre cuisine.

Dimensions extérieures nominales	Duisinière 55x55
Hauteur (table de travail)	cm. 85
Hauteur (couvercle ouvert)	cm. 137
Hauteur (couvercle verre)	cm. 137,3
Profondeur (porte fermée)	cm. 54
Profondeur (porte ouverte)	cm. 100
Largeur	cm. 54

Dimensions utilisables	Four
Anchura	cm. 39,5
Profundidad	cm. 43,0
Altura	cm. 32,0
Volumen	1. 54

RANGES A GAZ (injecteurs et débits)

Gaz	Brûleur	Injecteur	Débit éduit (kW)	Débit nominal kW)
G20	auxiliaire	77	0,40	1,00
20 mbar	semi-rap.	97	0,40	1,65
	rapide	123	0,85	2,80
	tour	130	1,00	3,00
	grilloir	110		2,00
G25	auxiliaire	80	0,40	1,00
25 mbar	semi-rap.	100	0,40	1,65
	rapide	125	0,85	2,80
	four	132	1,00	3,00
	grilloir	120		2,00
G30	auxiliaire	50	0,40	1,00
28-30	semi-rap.	65	0,40	1,65
	rapide	83	0,85	2,80
	four	86	1,00	3,00
G31	grilloir	70		2,00
37 mbar

Cat. : voir la plaquette signalétique sur la couverture ; Classe 1 ou 2.1 Cuisinières de type "X"

Plaques électriques

∅ 145 1,0 kW - Plaque Normale 1,5 kW - Plaque Rapide

Ø 180 1,5 kW - Plaque Normale 2,0 kW - Plaque Rapide

-résistance sol 1,5 kW - résistance plafond 0,7 kW gril 2,0 kW éclairage du four 15 W

Puissance TOTALE FOUR electrique

four statique 2,21 kW

Tous les modèles sont équipés de dispositifs de sécurité pour les brûleurs du four et du grilloir.

Suivant les modèles, les cuisinières peuvent avoir en plus:

Thermostat pour four Eclairage électrique du four Brûleur ou résistance grilloir - Une ou plusieurs plaques électriques

Pour la DISPOSITION DES BULEURS voi t figure 1 a la fi n de la notices

Pour le SCHEMA DES BRANCHEMENTS voir la figure 2 à la fin de la notice

La puissance électrique est indiquée sur la plaquette signalétique placée à l'intérieur de la porte du chauffe-plats ou à l'arrière de l'appareil.

Une copie de la plaquette signaletique est collée sur la couverture de la notice (seulement pour les produits à gaz ou mixtes).

Informations utiles pour la consommation énergétique des jours électriques.

Ces informations complètent celles de la fiche technique (autocollant) et du manuel d'instructions.

	Cuisinière55NStatique
Variance UE de qualité écologique.	No
Temps de cuisson chargement normal four statique en minutes.	53,4
Temps de cuisson chargement normal four ventilé en minutes.
Consommation position stand-by en watts.	...
Surface utile de la lèchefrite en cm2	1156

Installation

L'installation de l'appareil doit être effectuée par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur.

Avant l'installation, s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.

Les conditions de réglage de cet appareil sont inscrites sur la plaquette signalétique et couverture. Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

Aeration des LOCAUX

Les locaux où sont installés les appareils à gaz doivent être bien aérés pendant le fonctionnement afin de permettre une combustion du gaz et une ventilation correcte. En particulier, l'afflux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h pour chaque kW de puissance nominale installé.

L'emballage et le revêtement en plastique (film de revêtement des parties chromées ou inox) enlevés, placer la cuisinière dans un endroit sec et non exposé aux courants d'air ; elle devra être éloignée des parois qui craignent la chaleur (bois, linoléum, papier, etc.). La cuisinière peut être installée en pose libre (classe 1) ou entre deux meubles (en classe 2 st 2-1) dont les parois doivent résister à une température de 100°C et qui ne peuvent pas être plus hautes que le plan de travail.

« Coupe 1 » indique que l'appareil n'est pas à encastrer dans les meubles. La distance minimale comprende entre l'appareil et les meubles lateraux situés sous le plan de travail ou le couvercle en position fermée es de 20mm. La distance minimale comprende entre l'appareil et les parois blanches est de 20cm. S'il y a une hotte, elle doit être située à un minimum de 65cm par rapport au plan de travail et les meubles adjacent à un minimum de 42cm. S'il n'y a pas de hotte, le meuble qui est installé à la place doit être situé à un minimum de 70cm.

« Coupe 2 sous-classe 1 » indique que l'appareil doit être encastré entre deux meubles. La distance minimale comprise entre l'appareil et les parois latérales est de 20 cm. S'il y a une hotte, elle doit être située à un minimum de 65 cm par rapport au plan de cuisson et les meubles adjacents à un minimum de 42 cm.

« Cuisinières type X » indique la méthode de branchement du câble d'alimentation (câble flexible) de façon à ce qu'il puisse être facilement remplacé.

Raccordement du gaz

Avant de raccorder la cuisine, vérifier qu'elle a été réglée pour le type de gaz avec lequel elle sera alimentée. En cas contraire, faire les transformations indiquées dans le paragraphe "Adaptation aux différents types"

de gaz". Le raccordement de l'appareil se fait à droite. Si le tuyau doit passer derrière l'appareil, il doit passer en bas, loin des par du four. Dans cette zone la température est de 50°C environ.

Raccordement avec tuyau métallique flexible ou avec tuyau métallique rigide (voir fig. 3 A)

Le raccord est effectué avec un tuyau conformé à la norme nationale, visse sur le raccord avec l'interposition d'un joint d'étanchéité, qui est fourni avec les accessoires de la cuisine.

• Raccordement avec tube en caoutchouc sur l'adaptateur porte-caoutchouc (voir fig. 3 B et 3 C): Le raccord s'effectue avec un tube en caoutchouc portant l'estampille de conformité à la norme NF GAZ. Le tube est à changer à la date indiquée et doit être fixé aux extrémités par des colliers de serrage normalisés et doit être absolument contrôlable sur toute sa longueur.

Le raccordement gaz avec tube en caoutchouc est consenti seulement pour le gaz liquide (B/P) même si l'appareil est installé entre deux meubles (classe 2-1), à condition que toutes les prescriptions susdites soient respectées. Pour le raccordement gaz naturel, le tube en caoutchouc est admis seulement dans le cas d'un appareil isolé (classe 1).

• Après l'installation vérifier que les raccords sont bien étanches.
• Pour le raccordement avec gaz B/P, vérifie que la pression du gaz corresponde à l'indication de la plaquette signalétique.

Important:

• Utiliser un tube portant l'estampille NF GAZ.
• Le tube en caoutchouc ne doit pas être plié et doit être éloigné des parois chaudes.
• Référence aux règles d'installation pour le raccordement en gaz de l'appareil : France : ISO 228-1

Note: Si la cuisinière doit être installée à proximité d'autres éléments chauffants qui

risquent de provoquer un échauffement du raccordement, l'usage de l'about EST INTERDIT.

Adaptation aux differents TYPES de gaz

Si la cuisine n'est pas prévue pour le type de gaz disponible, il faut l'adapter en procédant dans l'ordre suivant:

• Remplacer les injecteurs (voir tableau p. 14);
• régler l'air primaire;
• régler le ralenti.

Note: À chaque changement de gaz, coche sur l'étiquette collée, le gaz du nouveau réglage.

Changement des injecteurs de la TABLE de cuisson (fig. 4)

• Enlever les grilles, les chapeaux des brûleurs (A) et les brûleurs (B) en les soulevant;
• dévisserez retirer l'injecteur situé dans le fond de chaque pot (C);
• remplacer les injecteurs conformément au tableau de la page 14, visser et serrer bien à fond;
• vérifier l'étanchéité du gaz
• remettre en place les brûleurs, les chapeaux de brûleurs et la grille;
• enlever les tubes de réglage d'air et changer les injecteurs avec une clé de 7 mm

Changement de l'injecteur du bruleur du FOUR (fi g. 5

• Desserrer la vis qui fixe la sole du four
• enlever la sole du four (en la poussant vers l'arrête et en la soulevant);
• enlever le brûleur du four (il est fixé par une vis);
• changer l'injecteur avec une tige-tube de 7 mm.

Changement de l'injecteur du bruleur du grilloir (fi g. 6

• Enlever le brûleur fixé par deux vis
• changer l'injecteur avec une tige-tube de

7 mm.

• Ne pas trop serrer les injecteurs;
• Contrôler l'étanchéité du gaz de tous les injecteurs.

Reglage de l'air des bruleurs

Régler la cote H (mm) en consultant le tableau suivant (1 g. 6 pour le grilloir)

3RULEUR	G20 20mbar G25 25m bar	G30 28-30 G31 37mbar
Four Grilloir	-	-
	4	8

Vérifier le fonctionnement du brûleur

• Allumer le brûleur, la flamme au maximum;
• La flamme doit être nette et sans pointes jaunes mais bien attachée au brûleur. En cas d'excess d'air, la flamme se détache et peut être dangereuse. En cas de manque d'air, la flamme a les pointes jaunes avec possible formation de suie.

Reglage du ralenti des bfuleurs de la TABLE

Si la cuisine doit fonctionner au gaz liquide (B/P), le by-pass des robinets doit être visser complètement.

L'appareil, selon les modèles, peut avoir les robinets du type "A" ou bien du type "B" (voir fig. /).

• Type A: le by-pass pour régler le ralenti se trouve à l'intérieur du cône et on y accède par la tige avec un petit tournevis.
• Type B: le by-pass est placé à côté du bônet et on y accède directement.

Si la cuisinière doit fonctionner avec le gaz naturel, effectuer les opérations suivantes pour les deux types de robinet:

• allumer le brûleur en plein débit;
• retirer la manette par simple traction, sans pousser sur le bandeau, qui pourrait s'endommager;
• dévisser le by-pass de trois tours au moins

avec un tournevis (vers la gauche) ;

-tourner encore la tige du robinet vers la gauche jusqu’à l’arrêt de sa course : la flamme sera au maximum - revisser très lentement le by-pass sans pousser le tournevis jusqu’à ce que la flamme soit réduite de 3/4 par rapport au plein débit. Contrôler que la flamme soit stable, même en présence de courants d’air.

Reglage du ralenti du bfuleur de FOUR

Si la cuisine doit fonctionner au gaz liquide (B/P), il suffit que le by-pass soit vis complètement.

Au contraire, si la cuisine doit fonctionner au gaz naturel, il faut procéder de la façon suivante:

• enlever la sole du four en la poussant vers l'arrière et en la soulevant;
• Allumer le brûleur du four et tourner la manette jusqu'à la position de 'maximum'; -fermer la porte du four; accéder au by-pass du thermostat ou du obinet (voir fig. 8)
• dévisser au moins trois tours le bypass;
• attendre 5 ou 6 minutes et tourner la manette jusqu'à la position de "minimum";
• revisser très doucement le by-pass en contrôlant la flamme par le hublot de l'porte (fermée) jusqu'à ce que la flamme ait une hauteur de 4 mm environ. Il ne faut pas trop baisser la flamme. La flamme doit être stable, même en fermant ou ouvrant la porte du four rapidement;
• Éteindre le brûleur, remonter la sole du four.

Branchement électrique

Avant de procéder au branchement, contrôlez que :

• la tension d'alimentation soit la même que celle de la plaquette signalétique;
• la prise de terre soit correcte.

Installation

À l'exception du cas où l'appareil est équipé d'un câble d'alimentation muni d'une fiche et que cette dernière est accessible après l'installation, l'installateur doit insérer un interrupteur omnipolaire avec une distance d'ouverture des contacts égale ou supérieure à 3 mm. Si l'appareil est muni d'un câble sans fiche, le branchement peut être effectué en ajoutant une fiche conforme aux normes C directement avec un pont de raccordement. En réalisant ce raccordement, ne pas oublier que : - le câble jaune-vert doit se raccorder à la prise de terre - le câble bleu au neutre - le câble marron à la phase - le câble ne doit pas entrer en contact avec des parties chaudes qui soient supérieures à 75°C. En cas de changement du câble, il doit être du type H05RR-F ou H05V2V2-F de section correcte (voir schémas fig. 2). Si l'appareil est fourni sans câble, utiliser un câble du type H05RR-F ou H05V2V2-F de section correcte (voir schémas fig. 2).

IMPORTANT Le constructeur décline toute responsabilité pour dommages dus à l'absence du respect des réglementations et des normes en vigueur et il recommande de contrôler que la mise à la terre de l'appareil soit faite de façon correcte (voir schémas fig. 2 à la fin de la notice).

Dispositif de sécurité

La distance exacte entre l'extrémité de l'élément sensible du thermocouple et le brûleur est indiquée dans les figures 5 et 6. Pour contrôler si le dispositif de sécurité fonctionne, procéder de la façon suivante:

• allumer le brûleur et le faire fonctionner pendant 3 minutes environ.
• éteindre le brûleur en ramenant la manette sur la position d'extinction (●);
• après 60 secondes pour les brûleurs du four ou grilloir, amener l'index de la manette sur la position "ouvert";
• laisser la manette en cette position et approcher une allumette au brûleur: LE BRûLEUR NE DOIT PAS S'ALLUMER. Temps nécessaire pour exciter la magneto pendant l'allumage: 10 secondes environ. Temps d'intervention automatique, après l'extinction de la flâme: pas plus de 60 secondes pour les brûleurs du four ou grilloir.

Attention:

• Avant d'effectuer n'importe quelle intervention à l'intérieur de la cuisinière, il est obligatoire de la débrancher du réseau électrique et de fermer le robinet du gaz.
• Les essais d'étanchéité du circuit à gaz ne doivent pas être faits en utilisant des flammes. Si l'on n'a pas de dispositif de contrôle spécifique, on peut utiliser de la mousse ou de l'eau très savonneuse.
• En refermant la table de cuisson, il faut faire attention que les fils électriques des bougies (s'il y en a) ne soient pas près des injecteurs pour éviter qu'ils passent sur les injecteurs.

Aeration des LOCAUX

L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Assure une bonne aération de la cuisine : laisse les orifices d'aération naturelle ouverts, ou installe un dispositif d'aération mécanique (hotte de ventilation).

Une utilisation intensive et prolongée de l'appareil demande une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

Allumage des brûleurs de la TABLE de cuisson

• Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'vers le repère marqué sur le bandeau (flamme au "maximum")
• Entretemps, approcher une allumette de la tête du brûleur;
• si on peut une réduction de flamme, tourner la manette dans le même sens et amener l'index sur le repère (flamme au "minimum").

Allumage du bruleur de FOUR

• Ouvrir la porte du four;
• appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'à la position "maximum"; - approcher une allumette du trou central de la sole du four et appuyer à fond sur la manette (voir fig. 9)
• vérifier l'allumage par les deux trous latéraux de la sole en continuant à appuyer sur la manette;
• après 10 secondes environ, lâcher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, répéter l'opération.

Allumage du bruleur de grilloir (grilloir a gaz)

• Placer la protection manette selon la figure 12;
• appuyer sur la manette du four et la tourne vers la droite jusqu'à l'arrêt; -approcher une allumette du tuyau perforé du brûleur et appuyer a fond sur la manette (voir fig. 10)
• vérifier l'allumage du brûleur en continuant à appuyer sur la manette;
• après 10 secondes environ, lâcher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, répéter l'opération.

Dispositif de sécurité

Les brûleurs qui sont équipés de ce dispositif ont l'avantage d'être protégés en cas d'extinction accidentelle.

En effet, dans ce cas, le dispositif bloque l'alimentation en gaz du brûleur, évitant de cette façon une accumulation dangereuse de gaz non brûlé. À l'extinction, il ne doit pas s'écouler plus de 60 secondes pour les brûleurs du four et du grilloir.

Attention:

• Après une certaine période d'inactivité de la cuisinière, il peut arriver que l'allumage des brûleurs ne soit pas instantané, c'est normal. Quelques secondes sont nécessaires pour que l'air accumulé dans les tubes soit expulsé;
• en tous cas, il faut éviter une fuite excessive du gaz non brûlé. Si l'allumage n'a pas lieu pendant un temps relativement court, il faut positionner de nouveau la manette sur le repère de fermeture ( ●) et répéter l'opération;
• lorsqu'on emploie le four et le grilloir pour la première fois, il peut y avoir dégagement de fumée et une odeur particulière. Cela est dû au Traitement des surfaces et aux résidus huileux sur les brûleurs.

Utilisation des FEUX de la TABLE de cuisson

Utiliser des récipients qui ont un diamètre approprié pour le type du brûleur. En effet les flammes ne doivent pas dépasser le fond des casseroles. On conseille:

• pour brûleur auxiliaire = récipient de 8 cm au moins, en utilisant la grille de réduction fournie avec l'appareil
• pour brûleur semi-rapide = récipient de 14 cm au moins
• pour brûleur rapide et double flamme = récipient d'au moins 22 cm.
• s'assurer de positionner correctement le chapeau sur le brûleur de façon à ce que les deux flèches correspondent

NOTE: Il ne faut pas laisser la manette entre les repères et (●).

Utilisation des PLAQUE electriques

Les différentes allures de chauffe s'obtiennent de la façon suivante:

• posit. 1 = intensité minimum pour toutes les plaques;
• posit. 6 = intensité maximum pour plaques normales et plaques rapides (avec disque rouge);
• posit. 0 = terme

Les récipients utilisés doivent avoir un diamètre suffisamment grand pour couvrir la surface des plaques et un fond plat (voir fig. 11)

Attention:

• Il ne faut pas faire fonctionner les plaques sans casseroles au-dessus, sauf la première fois, pour 10 minutes environ pour faire sécher les résidus d'huile ou d'humidité;
• si la plaque doit rester inutilisée pour longtemps, enduire modérément la surface vernie;
• éviter les encrassements pour ne pas avoir à utiliser d'abrasif.

• Après l'allumage du brûleur, préchauffer le four pendant 10 minutes;
• placer les mets à cuire dans un plat et le mettre sur la grille chromée
• Introduire le tout dans le four en utilisant le gradin le plus haut possible et tourner la manette sur la graduation désirée.
• On peut contrôler la cuisson à travers le hublot de la porte et avec le four éclairé. Eviter d'ouvrir la porte, sauf pour assaisonner les mets.

NOTE: Pour cuisinières sans thermostat: - manette en position "maximum" = 270°C

• manette en position "minimum" = 150^
• Toutes les autres températures entre 150°C et 270°C sont à rechercher entre les repères de minimum et maximum.

Il ne faut pas laisser la manette entre les repères et (●)

Utilisation du grilloir a gaz

• Placer la protection des manettes (voir fig. 12)
• Allumer le brûleur et attendre quelques minutes afin que le brûleur se réchauffe
• poser les mets à cuire sur la grille-support du four;
• introduire le tout dans le four en utilisant le gradin le plus haut :
• placer la léchetrite sur le gradin le plus bas; -fermer doucement la porte en l'adossant à la protection manettes;
• après quelques minutes retourner les mets pour exposer l'autre côté aux rayons infrarouges émis par le brûleur. Le temps de cuisson dépend du type de mets et de vos goûts.

Le tableau de mets à griller est donné à titre indicatif.

NOTE: Lorsqu'on emploie le grilloir pour la première fois, il peut y avoir dégagement de fumée, il faut donc attendre que tous les résidus d'huile soient brûlés avant d'introduire les mets.

Le grilloir doit seulement être utilisé à son débit calorifique nominal

ATTENTION: les parties accessibles peuvent être chaudes pendant le fonctionnement du grilloir! Éloigner les jeunes enfants.

Mets à griller Temp 1° Côté 2° Côté	en minutes é
Viande mince 6 4 Viande modérément épaissé 8 5 Poisson mince et sans écailles 10 8 Poisson modérément volumineux 15 12 Saucisse 12 10 Toasts 5 2 Petits oiseaux 20 15

Utilisation du grilloir électrique avec FOURA gaz;

• allumer la résistance du grilloir;
• poser les mets à cuire sur la grille support du four
• introduire le tout dans le four en utilisant le gradin le plus haut;
• placer la léche-frite sur le gradin le plus bas; - fermer doucement la porte
• après quelques minutes retourner les mets pour exposer l'autre côte aux rayons infrarouges émis par le brûleur. Le temps de cuisson dépend du type de mets et de vos goûts. Voir tableau "Mets à griller"

ATTENTION: les parties accessibles peuvent être chaudes pendant le fonctionnement du grilloir! Éloigner les jeunes enfants. En tournant la manette du thermostat dans le sens des aiguilles d'une montre jusqu'au repère grilloir sur le bandeau, la résistance du grilloir, placée en haut dans le four, se met en marche. Le voyant rouge s'allume pour signaler que la résistance est sous tension.

FOUR Electrique statique " 4 new"

Grâce aux différents éléments chauffants, commandés par un sélecteur et réglés par un thermostat, partant de la position 0 (fermé) et en tournant la manette dans le sens des aiguilles d'une montre, on assure successivement les opérations suivantes:

• repère : éclairage de la lampe du four (elle restera toujours allumée sur toutes les différentes positions de la manette).
• repère —: cuisson lente avec résistance sole; la température du four est régée par l'intermédiaire de la manette du thermostat repère —: cuisson lente avec résistance sole ; la température du four est régée par l'intermédiaire de la manette du thermostat
• repère : cuisson conventionnelle four "statique", les températures du four se règlent en tournant la manette du thermostat
• repère : allumage du grill.

NOTE - Le voyant jaune s'allume lorsque le thermostat intervient. Avant d'introduire les mets à cuire, préchauffer le four pendant 10 minutes au moins.

Utilisation du grilloir électrique avec FOUR électrique

• Il est possible, uniquement pour les modèles dotés d'un « Four Électrique » commandés par deux manettes séparées (selecteur - thermostat), de griller avec la porte fermée, sans devoir utiliser la protection manettes. Lors d’une grillade à four fermé, la température ne doit jamais excéder 200°C.

Utilisation des accessoires du FOUR

• La grille du four sert pour supporter les pla ou directement la viande à cuire.
• La lèchefrite positionnée sous la grille sera pour recueillir les jus de cuisson provenant des aliments. La lèchefrite peut être utilisée aussi pour la cuisson des aliments.

Comment enlever la porte du FOUR

On peut enlever la porte pour nettoyer le

Pour l'utilisateur

pour faciliter le démontage du four, procédez comme suit : - ouvrir complètement la porte. - enfiler deux pièces de 10 centimes dans les deux fentes des charnières. - REFERMER la porte jusqu'à ce qu'on sente la résistance des deux pièces (fig. 13) - fermer encore la porte puis la soulever en tenant sur les côtés et la porter légèrement en avant; on peut maintenant l'extraire facilement. - pour repositionner la porte, remettre les charnières dans leur position en vérifiant qu'elles soient bien accrochées dans leurs logements. - baisser complètement la porte et retirer les pièces qui avaient été introduites précédemment. - refermer la porte jusqu'à sa position de fermeture totale. - contrôler l'état du joint de la porte du four; s'il est usé, ne pas hésiter à le remplacer en appelant le centre d'assistance.

Conseils et avertissements d'ordre general

• Avant toute intervention, à l'intérieur du four ou sur des pièces sous tension, il faut débrancher la cuisine;
• ne pas utiliser le coffre chauffe-plats pour y mettre des liquides inflammables ou objets qui craignent la chaleur, tels que bois, papier, bombes à pression, allumettes, etc.;
• contrôler souvent le tube de raccordement en caoutchouc pour qu'il soit loin de parois chaudes, qu'il ne soit pas replié et qu'il soit toujours en bonnes conditions. Le tuyau doit être remplacé au plus tard avant la date indiquée et fixé aux extrémités par des colliers de serrage normalisés;
• Si les robinets deviennent anormalement durs, contacter le S. A. V.;
• les parties émaillées ou chromées se nettoient avec de l'eau savonneuse tiède ou des détergents non abrasifs. Pour les brûleurs supérieurs et les chapeaux de brûleurs on peut employer une brosse métallique en

cas de salissures importantes. Essuyer soigneusement;

• ne pas utiliser de détersifs abrasifs pour nettoyer les parties émaillées ou chromées;
• Lorsqu'on nettoie la table de cuisson, évite toute inondation. Faire attention pour que l'eau ou autre n'entrent pas dans les trous de logement des brûleurs, ce qui pourrait être dangereux;
• Les bougies d'allumage électrique doivent toujours être propres et sèches; les nettoyer après chaque utilisation et en cas de débordement;
• couvercles en verre: Ne pas les tremper tant que les brûleurs ou les plaques de la table de cuisson sont chauds, parce qu'ils peuvent s'ébrécher ou se casser;
• Ne pas heurter les parties émaillées ou les bougies d'allumage (si la cuisine en est équipée);
• Quand la cuisine est éteinte, le robinet central (ou mural) du gaz doit être fermé.
• Ne soulever jamais la cuisine par la poignée de la porte de four. Notre Société ne sera pas responsable pour les dommages causés aux personnes ou aux choses qui sont provoqués par une installation incorrecte ou une mauvaise utilisation de l'appareil.

En cas d'anomalies et surtout s'il y a des fuites de gaz ou de courant, consultez immédiatement un technicien.

La directive 2002/96/EC (DEEE): informations pour l'utilisateur

Fig. A

Ces informations s'adressent exclusivement aux utilisateurs possédant un produit sur lequel figure le symbole ci-dessous (Fig. A). Ce symbole est reporté sur l'étiquette des

Pour l'utilisateur

caractéristiques techniques de l'appareil (plaque signalétique).

Ce symbole indique que cet appareil est classé, selon les normes en vigueur, comme un équipement électrique ou électronique et qu'il est conforme à la Directive EU 2002/96 EC (DEEE-Déchets d'Equipements Electriques et Electroniques).

Il devra donc, en fin de vie, être obligatoirement traité séparation des déchets ménagers, et qu’il devra être déposé gratuitement dans un centre de ramassage se chargeant du recyclage du matériel électrique et électronique, ou bien être remis à un revendeur au moment de l’achat d’un nouvel appareil équivalent.

L'utilisateur est responsable de la remise de l'appareil en fin de vie aux structures de ramassage et points de collecte appropriés. Il s'expose sinon aux sanctions prévues par la législation en vigueur.

La collecte sélective, qui permettra par la suite le recyclage du produit, le traitement de ses déchets et son élimination non polluante contribue à la prévention de conséquences négatives pour l'environnement et la santé humaine, et favorise la valorisation des DEEE

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Les producteurs et les importateurs obtempèrent à leur responsabilité concernant le recyclage des DEE, le traitement et l'élimination compatible avec l'environnement en y participant soit directement, soit par travers un système de collectivité.

RÉGLEMENT n° 1935/2004 DU PARLÉMENT EUROPEEN - matériels et objets destinés à entrer en contact avec des denrées alimentaires.

Information aux utilisateurs.

Le symbole représenté sur la figure, présent sur l'emballage, indique que les matériaux et objets destinés à entrer en contact avec des denrées alimentaires sont conformes, dans ce produit, à ce qui est prescrit par le règlement européen n° 1935/2004.

À l'intérieur de la cavité du four, les alimentés pourraient entrer en contact avec : les grilles du four, les léchets-frites, les plaques à pâtisserie, le verre de la porte du four, les joints caoutchouc, les broches des tourne-broches, les parois du four.

Sur la table de cuisson avec : les grilles, les brûleurs et le plan de cuisson

Dans le tiroir chauffe-plates avec : les parois du tiroir.

Datos caracteristicas..25

Installation 26-29
