Spirit proLine TRI 9375 - Sèche-linge Schulthess - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Sèche-linge à condensation
Capacité de séchage	9 kg
Classe énergétique	A++
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	50 kg
Programmes de séchage	Plusieurs programmes automatiques et manuels
Filtre à peluches	Facile à nettoyer
Écran d'affichage	Affichage numérique avec indicateur de temps restant
Fonctionnalités supplémentaires	Départ différé, séchage délicat, anti-froissage
Maintenance	Nettoyage régulier du filtre et du réservoir d'eau
Sécurité	Protection contre la surchauffe et verrouillage enfant
Garantie	2 ans
Consommation d'énergie	Environ 1,5 kWh par cycle

FOIRE AUX QUESTIONS - Spirit proLine TRI 9375 Schulthess

Comment puis-je résoudre un problème de séchage insuffisant avec mon sèche-linge Schulthess Spirit proLine TRI 9375 ?

Assurez-vous que le filtre à peluches est propre et que le réservoir d'eau n'est pas plein. Vérifiez également que les vêtements ne sont pas trop chargés et que le programme de séchage approprié a été sélectionné.

Que faire si mon sèche-linge ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et qu'aucun programme n'est en pause.

Pourquoi mon sèche-linge émet-il des bruits étranges pendant le fonctionnement ?

Des bruits peuvent provenir d'objets coincés dans le tambour ou d'une usure des roulements. Vérifiez le tambour pour tout objet étranger et consultez le manuel d’utilisation pour des instructions sur le contrôle des pièces internes.

Comment puis-je réduire l'odeur de moisi dans mon sèche-linge ?

Nettoyez le filtre à peluches et le réservoir d'eau, et laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Un nettoyage régulier de l'intérieur avec un chiffon humide peut également aider.

Mon sèche-linge indique une erreur sur l'écran, que dois-je faire ?

Reportez-vous au manuel d'utilisation pour identifier le code d'erreur. La plupart des erreurs peuvent être résolues en suivant les conseils fournis dans le manuel, comme réinitialiser l'appareil ou vérifier les connexions.

Comment puis-je entretenir mon sèche-linge Schulthess Spirit proLine TRI 9375 ?

Nettoyez régulièrement le filtre à peluches après chaque utilisation, videz le réservoir d'eau et nettoyez les conduits d'évacuation pour assurer un fonctionnement optimal.

Quel type de linge ne doit pas être mis dans le sèche-linge ?

Évitez de mettre des articles en laine, en soie, en cuir ou des vêtements avec des éléments en plastique, car ils peuvent être endommagés par la chaleur.

Y a-t-il des programmes spécifiques pour les vêtements délicats ?

Oui, le sèche-linge Schulthess Spirit proLine TRI 9375 dispose de programmes spécifiques pour les tissus délicats. Consultez le panneau de contrôle pour sélectionner le programme approprié.

Comment savoir si mon sèche-linge a besoin d'un entretien professionnel ?

Si vous constatez des problèmes récurrents malgré un entretien régulier, ou si des bruits inhabituels persistent, il est préférable de contacter un technicien qualifié pour un diagnostic et une réparation.

MODE D'EMPLOI Spirit proLine TRI 9375 Schulthess

Mode d'emploi pour les sécheurs à sortie d'air

Respecter les consignes de sécurité!

Ne METTE en marche l'appareil qu'une fois

après avoir lu ce mode d'emploi!

N° de produit 9656.1

N° d'instruction 240 647. AF

N° d'instruction

Instruction No.

Spirit proline

TRI 9250/9375/9550/9750

WT09 TRI

Déclaration ce de conformité de machines

(Directive Machine 2006/42/CE, Annexe II. A)

Fabriciant: Schulthess Maschinen AG Adresse: Landstrasse 37 CH-8633 Wolfhausen

Déclaré ci-après que les séchoirs industriels:

Type:	Spirit ProLine TRI 9250	Spirit ProLine TRI 9375	Spirit ProLine TRI 9550	Spirit ProLine TRI 9750	Raccordement électrique
N° prod.	9655.1 9656.1 9657.1 9658.1 3x4	00V

• sont conformes aux dispositions à ce sujet de la Directive Machines 2006/42/CE sort conformes aux dispositions des Directives Européennes suivantes Compatibility électromagnétique 2004/108/CE

Wolfhausen, Décembre 2009 Schulthess Maschinen AG

Ch. Daneffol H.-P. Cadoras Direction, Baseecure & Development Product Manager

Nous sommes fort heureux que vous vous soyez décidé pour un séchoir SCHULTHесс.

Votre nouvelle acquisition est le fruit de plusieurs années d'efforts de développement. Des normes de qualité extrêmement rigoureuses en matière de mise au point comme de fabrication lui garantiront une longue durée de vie.

Sa conception répond à toutes les exigences actuelles et futures de l'entretien moderne du linge. Elle permet un choix varié et personnalisé entre ses programmes.

Sa sobriété en matière de consommation d'énergie et la brièveté de ses temps de séchage vous garantiront un fonctionnement particulièrement économique.

Nous vous prions de lire avec soin le présent mode d'emploi, afin que vous puissiez profiter de tous les avantages et possibilités de votre nouveau séchoir. Observez notamment le chapitre «Conseils de sécurité» et le livre de garantie et d'assistance ci-joint.

Nous vous souhaitons beaucoup de plaisir avec votre nouvelle machine Schulthess.

Cordialement

Conseils pour la mise au rebut

Emballage de votre nouvelle machine 20 Élimination de l'ancien appareil 20

Consignes de sécurité

Consignes de sécurité générales 20 À observer avant la mise en service 20 À observer lors du séchage 21 À observer lors du transport 21

Séchage correct et respectueux de l'environnement

Tri du linge 21 Charge Conseils pour le séchage 21/22 Ne pas sécher à la machine les textiles

suivants 22

Mise en service

Préparation 22 Ouverture de la porte 22 Fermeture de la porte 22

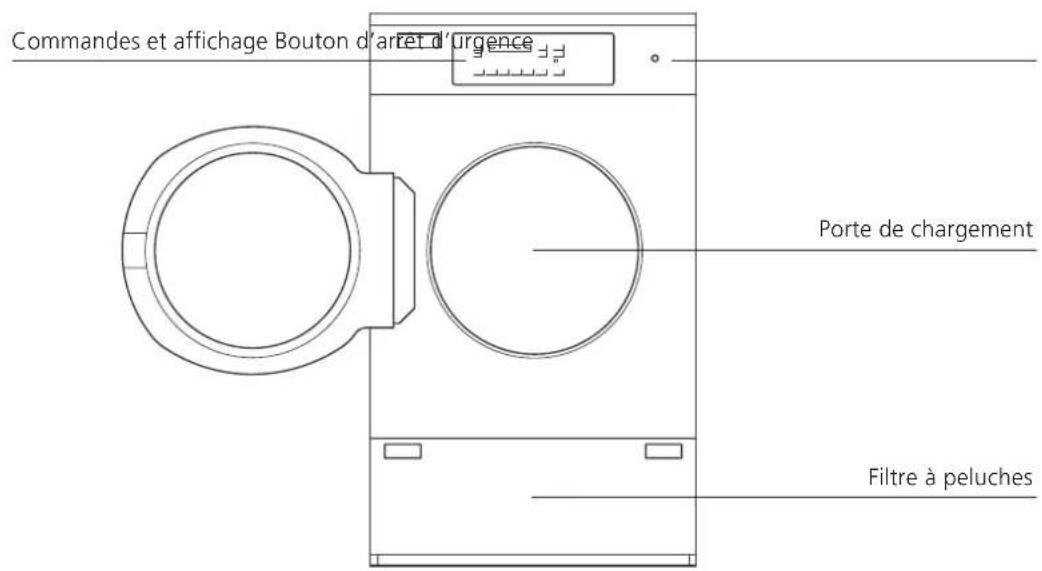

Description de la machine

Commandes et affichage 23 ▶ Touches de programmes

Aperçu des programmes 24

Sélection du programme

Sélection du programme «Contrôle d'humidité résiduelle» 25 Sélection du programme «Prêt à calanderer» 25 Sélection du programme 25 Sélection du programme Wet-Clean 25

Fonctions additionnelles

Entretien facile 25 Sélection de durée 25 Séchage doux 25 Démarrage différé 25 Marche rapide 25

Démarrage du programme

Modification du programme 26 Chargement du linge 26 Démarrage du programme 26 Déroulement/État du programme 26 Rajout de linge 26 Interruption du programme 26 Fin du programme 26 Enlèvement du linge 26 Mise hors tension de l'appareil 26

Réglages de base

Degré de séchage 27

Anti-froissement 27 Refroidissement 27 Heure 27 Langue 27

Réglages de base étendus

Sécurité enfants 27 Mémoire touches 27 Luminosité LCD 27 Contraste LCD 27 Volume signal sonore 27 Fonction standby 28 Interface optique 28 Langue de défaut 28 Démarrage différé 28

Nettoyage et entretien

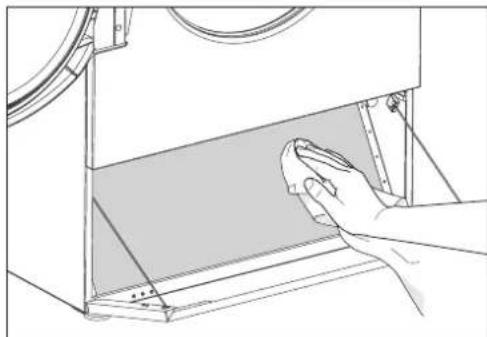

Nettoyage du filtre 28 Nettoyage de l'appareil 28

Pannes

Messages de panne 29 Conseils en cas de panne 29/30

Niveau sonore 30

N° du produit et de la machine 30

Données techniques 31

Notes 32

Consignes de sécurité et avertissements caractérisant les étapes de travail à effectuer l'un après l'autre - énumérations, informations générales utiles

Emballage de votre nouvel appareil

Débarrasssez-vous de l'emballage comme il se doit.

Les matériaux de l'emballage ne sont pas des jouets.

Le recyclage de l'emballage permet d'épargner des matières premières et de réduire les volumes de déchets. L'emballage pourra être restitué au commerçant spécialisé ou au fournisseur.

Tous les matériaaux d'emballage utilisés sont écologiques et recyclables. Le carton est constitué de 80 à 100% de nouveaux papiers.

Les pièces en bois n'ont pas été traitées chimiquement. Les feuilles sont en polyéthylène (PE) ; les banderoles, en polypropylène (PP). Ces matériaux, recyclables, sont exclusivement des composés d'hydrocarbures.

Élimination de l'ancien appareil

Les appareils mis au rebut doivent être rendus inutilisables.

Après avoir tiré la fiche réseau, ou fait défaire le branchement par l'électricien, sectionnez et enlevez le câble de réseau. Détruisez la serrure pour éviter que, en jouant, des enfants s'y enferment et mettent leur vie en danger. Les composants de l'ancien appareil ne doivent plus être utilisés ultérieurement.

Votre ancien appareil contient des matières précieuses, qu'il convient d'envoyer au recyclage.

Assurez-vous que votre ancien appareil est éliminé correctement.

Ne conservez pas votre ancien appareil et ne le jetez pas aux ordures ménagères.

Vous trouvez davantage d'informations sur le recyclage de ce produit en vous adressant à votre commune, au service d'enlèvement des ordures ou au magasin dans lequel vous avez acheté le produit.

Cela vous permettra d'attribuer à une élimination ou un recyclage respectueux de l'environnement.

Consignes de sécurité

Cet appareil est conforme aux normes de sécurité des appareils électriques. Il n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance. Veuillez respecter les consignes de sécurité du mode d'emploi et de la notice d'installation correspondante.

Consignes de sécurité générales:

Ne grimpez pas sur l'appareil. Ne vous asseyez pas et ne vous appuyez pas sur la porte (danger de basculement!). N'aspergez en aucun cas l'appareil avec de l'eau ou ne le nettoyez pas au karcher. Si l'appareil n'est pas utilisé pour une période prolongée, il faut le mettre hors tension. Ne touchez la fiche secteur qu'avec des mains sèches. Ne retirez que la fiche, jamais le câble. Les réparations ne doivent être effectuées que par un personnel spécialisé formé et les pièces défectueuses ne doivent être remplacées que par des pièces de rechange originales du fabricant des appareils.

Mal effectuées, elles peuvent entraîner de notables dégâts matériels et de graves dangers pour l'utilisateur. Il n'est autorisé de modifier l'appareil qu'avec l'accord du fabricant.

Dès que survient un dysfonctionnement, l'appareil doit être débranché du réseau d'alimentation électrique. Le séche-linge est débranché du réseau électrique que lorsque la prise de courant est retirée ou que l'interrupteur général est hors circuit ou que le fusible de sécurité est démonté. Conservez les lessives et les activateurs de lavage pour le linge hors de la portée des enfants.

Lisez attentivement les notices jointes avant de mettre en service votre séchoir. Elles contiennent des informations importantes pour l'installation, l'utilisation et la sécurité de l'appareil. Conservez soignement les notices, à l'intention des autres utilisateurs actuels et futurs. Le séchoir ne peut être installé et mis en service que par notre service après-vente ou un revendeur/agréé. Ne branchez pas un appareil visiblement endommagé. Ne reliez pas le raccord de la conduite d'évacuation d'air à une cheminée à laquelle est relié un poêle ou une cuisinière à gaz ou à charbon ou un appareil de chauffage à gaz pour locaux. Le reflux entraîne des risques d'intoxication! N'utilisez le sèche-linge qu'une fois que toutes les garnitures extérieures ont été installées. Les peluches qui pénètrent dans les conduites d'air peuvent le cas échéant provoquer des incendies. Ne faites fonctionner le sèche-linge qu'avec des filtres à peluches mis en place et en parfait état. Si vous deviez constater une déterioration, il convient impérativement de remplacer immédiatement le filtre à peluches.

Avant de charger le linge, assurez-vous qu'aucun corps étranger n'est présent dans le tambour, ou même que des animaux y sont enfermés. Ne séchez que des vêtements propres dans le sèche-linge. Le sèche-linge ne doit pas être utilisé si des produits chimiques ont été utilisés pour le nettoyage. Les vêtements qui ont des taches d'huile alimentaire, d'acétone, d'alcool, d'essence, de pétrole, de kérosène, de décapant, d'essence de terpentine, de cire ou de produits destinés à éliminer la cire, devraient être nettoyés à l'eau chaude avec une quantité supplémentaire de lessive avant d'être séchés dans le sèche-linge. Des objets comme le caoutchouc mousse (caoutchouc mousse latex), les bonnets de bain, les textiles imperméables, articles caoutchouc tels que les vêtements ou les coussins contenant des billes de caoutchouc mousse ne doivent pas être séchés au sèche-linge. Les adoucissants ou les produits similaires doivent être utilisés conformément à leurs instructions. Un cycle de séchage doit toujours se terminer par la réalisation d'une étape complète de refroidissement afin que les vêtements restent à une température qui ne les endommage pas. Si le cycle de séchage avait se terminer prématurément sans étape de refroidissement, tous les vêtements doivent être alors retirés rapidement et être étalés de telle sorte que la chaleur puisse s'évacuer. Dans ce cas, il faut tenir compte du fait que les vêtements peuvent entraîner des brûlures lors d'un contact avec la peau en raison de leur température et humidité. C'est pourquoi il est nécessaire de prévoir des protections appropriées. Éloignez les animaux domestiques de l'appareil. N'utilisez l'appareil qu'en milieu domestique, pour sécher des textiles. La vitre de la porte devient chaude au moment du séchage. Ne touchez jamais le verre du hublot en cours de processus de séchage! Lors du séchage, il faut assurer une bonne aération de la pièce (ouvrez les fenêtres ou la porte). À la fin du programme, ne mettez pas la main dans le tambour lorsqu'il tourne. Ne stockez pas d'essence, de pétrole ou quelconque autre matériel facilement inflammable à proximité du sèche-linge (danger d'incendie ou d'explosion). En cas d'urgence, appuyez immédiatement sur la touche rouge d'arrêt d'urgence!

(Voir chapitre «Mise en service/Bouton d'arrêt d'urgence»)

Attention lors du transport de l'appareil! (risque de blessure!)

Ne soulevez pas l'appareil avec les parties avant!

Tenez compte des symboles d'entretien figurant sur les textiles.

Séchage à température normale. Séchage à basse température. Ne pas sécher à la machine.

Ne séchez que des textiles lavés à l'eau dans l'appareil. Afin d'obtenir un résultat de séchage uniforme, triez le linge selon le type de tissu et l'objet de séchage désiré.

Charge

• Vous sécherez avec le maximum d'économie, et en réserverez au moins l'environnement, si vous chargez la machine avec le plus possible de linge. (Voir chapitre «Tableau des programmes»)
• Ne dépassez pas les quantités maximales, car la surcharge nuit au résultat du séchage et le linge sera complètement froissé.
• Avant le séchage, débarrassée complètement le linge de son eau par essorage dans une machine à laver automatique ou une essoreuse. Plus la vitesse d'essorage sera élevée, plus le temps de séchage sera bref, et moins vous consommerez d'électricité.
• Essorez également le linge d'entretien facile.

Conseils pour le séchage

Fermez fermetures-éclair, crochets et oeillets. Boutez les housses de duvet et coussins. Nouez les rubans de tablier et les ceintures qui sont détachées, etc. - Pour les tissus d'entretien facile, sortez-les de l'appareil, si possible, à l'état légèrement humide (objectif de séchage: « Légèrement sec »), et complétez par un bref séchage à l'air. Un séchage excessif entraîne des risques de froissage. - Placez le linge de façon bien aérée dans le tambour, petites et grandes pièces mêlées. - Les pièces de linge encore trop humides après le séchage d'un lot à base de types de tissu très différents peuvent subir un complément de séchage en programme « Séchage chronométré ». - Les textiles tricotés peuvent rétrécir un peu au séchage. Ne pas utiliser le programme « Extra sec », pour ces matériaux. - Si une pièce de linge individuelle doit être séchée, elle est séchée régulièrement lorsque vous ajoutez des pièces de linge supplémentaires comme ballast, p. ex. deux serviettes. - Les tissus pur lin ont tendance à « pelucher ». Veuillez donc prêter attention aux indications fournies par le fabricant. Le linge empesé peut être séché dans le sèche-linge.

• Le linge à repasser ne doit pas l'être immédiatement après le séchage. Il convient de le laisser reposer, roulé ou plié, pendant un certain temps afin que l'humidité résiduelle puisse s'y répartir uniformément.
• Vous obtiendrez la bonne humidité pour le repassage ou pour le calandrage par le biais d'un choix de programme approprié.

Ne pas sécher à la machine les textiles suivants:

Linge dégoulinant : gaspillage d'énergie ! (Essorer encore une fois) - Ne séchez pas le linge ayant été traité au moyen des solvants inflammables, p. ex. détacher ou essence de lavage, dans l'appareil (risque d'explosion !). - Ne séchez pas les textiles contenant du caoutchouc mousse ou représentant des traces de laque, de dissolvant ou de produits similaires, dans l'appareil (risque d'incendie !).

Mise en service

Installe la machine conformément aux instructions de montage.

Avant de mettre la machine en service pour la première fois, essuyer le tambour au moyen d'un linge humide.

Préparation

Vérifiez:

si le filtre à peluches est en place (Voir chapitre «Démarrage du programme»). si la fiche réseau est branchée, ou si l'interrupteur mural est allumé.

L'appareil est prêt à l'emploi dès que tous les témoins de contrôle sont allumés ou éteints en mode repos.

Si un témoin reste allumé en permanence, pressez plusieurs fois sur la touche de marche rapide jusqu'au message «Selectionner programme».

Ouverture de la porte

Ouvrez la porte et chargez le linge.

Fermeture de la porte

Fermez la porte, en la poussant en position jusqu'à ce que la fermeture émette un déclic audible.

Veillez à ce qu'aucune pièce de linge ne reste coincée lors de la fermeture de la porte.

Si la porte n'est pas fermée, un interrupteur de sécurité empêche la mise en service de l'appareil.

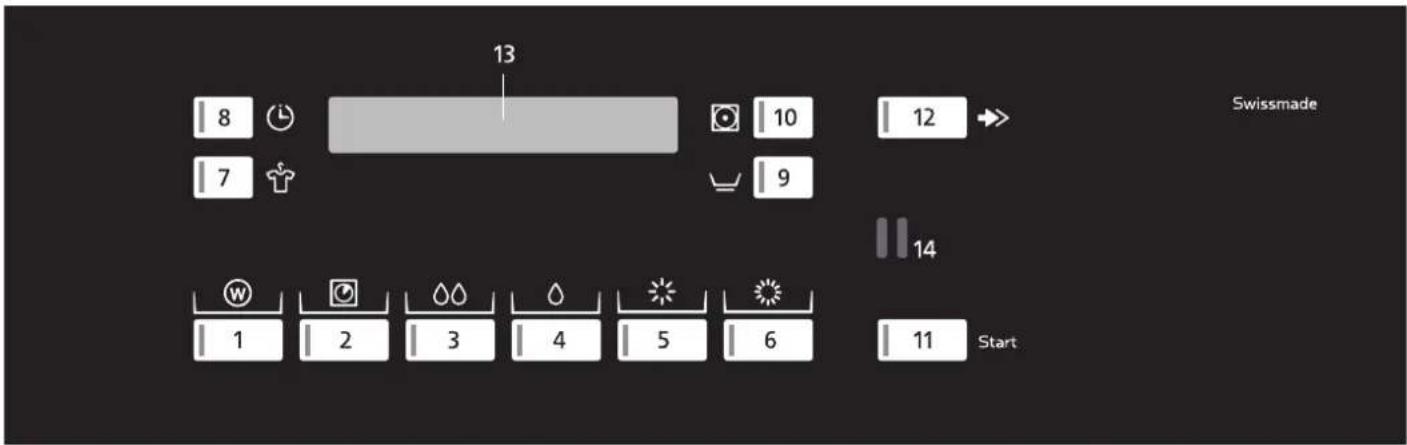

Programmes

1 Programmes Wet-Clean 2 Séchage programme 3 Pré à calander 1 (1 - 5) 4 Prét à calander 2 (1 - 5) 5 Prêt à ranger 6 Extra sec

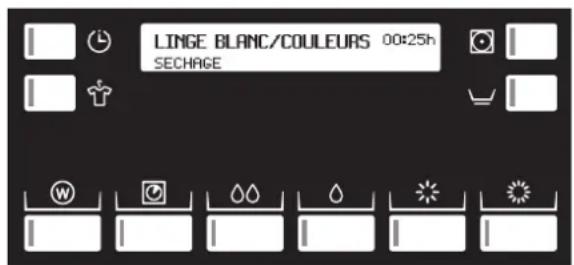

Affichages

13 Afficheur

Interfaces

14 SCS-Schulthess Control System

(Interface PC pour le S. A. V.)

Fonctions additionnelles

2 Sélection de durée 7 Anti-froissement 8 Demarrage differé 9 Linge d'entretien facile 10Séchagedoux 11Demarragedifféré 12Marcherapide

Linge blanc et couleurs

Touches Programme Humidité Réduit Durée

1x	Prêt à calanderer 1 «1»	13min
2x	Prêt à calanderer 1 «2»	16min
3x	Prêt à calanderer 1 «3»	18min
4x	Prêt à calanderer 1 «4»	20min
5x	Prêt à calanderer 1 «5»	21min
1x	Prêt à calanderer 2 «1»	22min
2x	Prêt à calanderer 2 «2»	23min
3x	Prêt à calanderer 2 «3»	25min
4x	Prêt à calanderer 2 «4»	26min
5x	Prêt à calanderer 2 «5»	27min
1x	Prêt à ranger	+2/-2 %
1x	Extra sec	+2/-4 %

Touche «Séchage doux» enfoncée, le temps de séchage augmente d'env. 20%.

Linge d'entretien facile

Pour les textiles d'entretien facile en tissu synthétique ou fibres mélangées, ainsi que pour le coton à apprêt éliminant le repassage.

Touches Programme Humidité Dégré Durée

1x + √	Prêt à calanderer 1 «1»	2min
2x + √	Prêt à calanderer 1 «2»	4min
3x + √	Prêt à calanderer 1 «3»	5min
4x + √	Prêt à calanderer 1 «4»	7min
5x + √	Prêt à calanderer 1 «5»	8min
1x + √	Prêt à calanderer 2 «1»	9min
2x + √	Prêt à calanderer 2 «2»	10min
3x + √	Prêt à calanderer 2 «3»	11min
4x + √	Prêt à calanderer 2 «4»	12min
5x + √	Prêt à calanderer 2 «5»	13min
1x + √	Prêt à ranger	+2/0%
1x + √	Extra sec	0/-2%

Touche «Séchage doux» enfoncée, le temps de séchage augmente d'env. 20%.

Linge lavé selon le procédé dit du wet-clean

Pour des articles textiles délicats, qui ont été lavés selon le procédé dit du Wet-Clean, cet appareil offre la possibilité de les sécher, voire de leur faire subir un pré-séchage, en les maniant de manière appropriée. Les dix programmes suivants peuvent être sélectionnés par l’enfoncement répété de la touche W:

Programme Touches Affichage Durée

Séchage programme froid	1x W + àCHO	àCHO	froid 1min - 2h30min possible
Séchage programme 40°C	2x W + àCHO	àCHO	40°C 1min - 2h30min possible
Séchage programme 60°C	3x W + àCHO	àCHO	60°C 2min - 2h30min possible
Séchage programme 70°C	4x W + àCHO	àCHO	70°C 3min - 2h30min possible
Linge non lavable	5x W		env. 47min
Suvétement lavable	6x W		env. 24min
Angora, soie (séchage initial)	7x W		11min
Robes de mariée, rideaux	8x W		13min
Couettes	9x W		1h23min
Articles textiles impregnés	10x W		env. 31min

Quantité des chargements

Type de sèche-linge	TRI 9250	TRI 9375	TRI 9550	TRI 9750
Linge blanc et couleurs	10kg	15kg	22kg	30kg
Linge d'entretien facile	5kg	7,5kg	11kg	15kg
Linge délicat	3kg	5kg	7kg	10kg

Sélection d'un programme avec contrôle d'humidité résiduelle

Le système électronique de palpation, avec ses capteurs sensibles, évalue en continu le degré d'humidité momentané de votre linge, et met automatiquement fin au programme dès que l'objectif de séchage imposé est atteint.

Presse la touche de programme conformément au degré de séchage désiré. Le témoin du programme choisi s'allume. Pour les tissus synthétiques, désirez la fonction additionnelle « Entretien facile »

Sélection du programme «prêt à calandrer

Grâce à ses touches «Prêt à calander 1 et 2», cet appareil permet de modifier le degré d'humidité par pressions successives. Il existe cinq niveaux différents. L'écran de visualisation fait apparaître le degré sélectionné, les taux d'humidité résiduelle diminuant au fur et à mesure que le nombre correspondant aux degrés augmente.

Sélection du séchage programme

Programme pour le séchage de pièces de linge individuelles, ou comme complément de séchage pour textiles déjà séchés et à faible contenu d'humidité. La durée de séchage sera selon le type et la quantité de linge ainsi qu'en fonction de l'humidité de celui-ci.

Presse la touche de programme. - Le témoin du programme chronométré s'allume, et la durée minimale de séchage s'affiche. Imposer la durée du séchage en pressant la touche de façon répétée, jusqu'à un maximum de 150 min.

Sélection du programme wet-clean

Ces programmes permettent de sécher des textiles qui ont été lavés au moyen d'un processus WetClean.

Appuyer à nouveau sur la touche jusqu'à ce que le programme souhaité apparaisse à l'écran.

Fonctions additionnelles

Le choix d'une ou plusieurs fonctions additionnelles vous permettra d'ajuster ce programme de séchage d'après les particularités spécifiques de votre linge.

Ces fonctions additionnelles restent actives pour ce programme de séchage uniquement.

• Vous avez en outre la possibilité d'adapter votre séchoir à vos besoins en modifiant ses réglages de base (Voir chapitre «Réglages de base »). Les modifications apportées au réglage de base restent actives jusqu'à ce que vous les modifiiez une nouvelle fois.

Entretien facile

Pour les textiles d'entretien facile en tissu synthétique ou fibres mélangées, ainsi que pour le coton à apprêt éliminant le repassage.

Sélection de durée

Si vous avez sélectionné un programme de séchage temporisé parmi les programmes spéciaux, vous pouvez définir la durée du programme en appuyant sur la touche « Sélection du temps ». La durée de séchage sera déterminée en fonction du type et de la quantité de linge ainsi qu'en fonction de l'humidité de celui-ci.

Presse la touche « Sélection de durée » - Le témoin du programme chronométré clignote, et la durée minimale de séchage s'affiche. Imposer la durée du séchage en pressant la touche de façon répétée.

Séchage doux

Avec les textiles délicats, vous pouvez appuyer sur la touche « Séchage doux » pour réduire la température de séchage.

Démarrage différé

En pressant une ou plusieurs fois la touche de démar rage différé, on peut retarder jusqu'à 23,5 heures le démarrage du programme

Ceci permet par exemple de profiter du tarif réduit de nuit pour l'électricité. On peut adapter le début et donc aussi la fin d'un programme à ses habitudes individuelles de vie.

L'écran indique l'heure de démarrage et l'heure prévue de la fin du programme. Après avoir appuyé sur la touche de démarrage, le compte à rebours commence.

Une fois l'heure de démarcation atteinte, le programme sélectionné démarre automatiquement et l'affichage indique la durée du programme.

• En cas de coupure de courant, le temps choisi demeure en mémoire. La durée de la coupure n'est pas prise en considération.

Marche rapide

On peut abréger ou interrompre le programme en pressant la touche de marche rapide.

Sélection du programme

Voir chapitre « Sélection du programme »

Sélection des fonctions additionnelles

Voir chapitre «Fonctions additionnelles»

Modification du programme avant son démarrage

Presse à nouveau la touche du programme désiré. - Tous les témoins des fonctions additionnelles choisissables se remettent à clignoter, et tous les réglages sont effacés. Choisissez éventuellement les fonctions additionnelles.

Chargement du linge

Ne séchez dans l'appareil que des textiles ayant été lavés à l'eau. Placez le linge de façon bien aérée dans le tambour, petites et grandes pièces mélangées.

Démarrage du programme

Pressez la touche de démarrage. - Le témoin s'allume, et le programme se déroule automatiquement.

Si la sécurité enfants est activée:

Tout en tenant pressée la touche de marche rapide, agissez sur la touche de démarrage.

Déroulement du programme/état du programme

• Dans les programmes pilotés par le taux d'humidité, l'humidité du linge est constamment contrôlée par un système électronique de palpation.
• La durée restante du programme est affichée. Ce temps restant est recalculé plusieurs fois au cours du cycle de séchage, la fin effective du programme varie donc de quelques minutes. Dans les programmes chronométrés, le temps restant demeure affiché jusqu'à la fin du programme.

Rajouts de linge

Possible à tout moment.

Ouvrez la porte. Le tambour s'arrête. Rajoutez le linge. Refermez la porte. Pressez la touche de démarrage.

Si la sécurité enfants est activée:

Appuyer simultanément sur la touche «Start» et sur la touche «Marche rapide». Le séchage reprend.

Interruption du programme

Pour interrompre le programme, pressez à plusieurs reprises la touche de marche rapide, jusqu'à ce que le témoin «Fin de programme» clignote.

Si la sécurité enfants est activée:

Tenez pressée la touche de démarrage. - Appuyez en même temps sur la touche «Marche rapide».

Fin du programme

La fin du programme est indiquée par la valeur 00:00h, le message «Fin du programme» à l'écran et le clignotement du voyant.

• Un signal résonne (seulement si le signal sonore a été enclenché).
• À la fin du programme, le tambour continue à tourner à des intervalles courts pour éviter un froissement du linge (uniquement en cas d'antifroissement activé, pendant 30 ou 60 minutes).

C'est au plus tard à ce moment qu'il conviendra d'enlever le linge.

Enlèvement du linge

Ouvrez la porte. Enlevez le linge. Nettoyez le filtre.

Mise hors service de l'appareil

Refermez la porte. Eteignez l'interrupteur mural.

• S'il n'y a pas d'interrupteur mural, le panneau d'affichage s'éteint automatiquement après 4 minutes, et le séche-linge passe en mode standby (uniquement en cas de fonction standby activée).

Réglages de base

Le réglage de base de l'appareil a été effectué en usine, mais on peut l'adapter selon ses exigences individuelles, lors de la mise en service ou ultérieurement, au moyen des fonctions suivantes.

Les réglages de base ne peuvent être modifiés que si chaque programme de séchage n'est en cours. Pour modifier un réglage de base, il faut tout d'abord maintenir la touche de programme enfoncée, puis appuyer sur la touche de marche rapide. Les fonctions correspondantes s'affichent alors sur l'afficheur numérique.

En appuyant de manière répétée sur la touche de marche rapide, la touche de programme demeurant enfoncée, l'affichage change.

Exempl:

Fonction désactivée

Fonction activée

Degré de séchage (en usine normale)

Si vous sélectionnez le degré de séchage «PLUS FORT», le linge sèche un peu plus avec les programmes pilotés par le taux d'humidité (Prêt à ranger et Extra sec).

Anti-froissement (en usine 30MIN)

Lorsque la fonction est activée, la phase de défroissage de 60 minutes commence à la fin du programme.

Refroidissement (en usine OFF)

En cas de fonction activée, la phase de refroidissement est prolongée dans quelques programmes.

Heure (non effectué en usine)

La touche permet de régler les heures et la touche les minutes.

Vous permet de modifier la langue de base, qui restera conservée même après une mise hors tension ou le mode standby.

Réglages de base étendus

Pour accéder aux autres réglages de base, appuyer simultanément sur ces trois touches. Une pression répétée sur la touche montre les réglages possibles. Pour modifier les réglages, appuyer sur la touche. Pour mettre fin à l'affichage des réglages, appuyer sur la touche.

Sécurité enfants (en usine OFF)

Sélectionner «Réglages de base étendus»!

La sécurité enfants vous protège contre tout démarrage, modification ou annulation fortuit(es) du programme par les enfants.

Démarrage d'un programme lorsque la sécurité enfants est activée:

Maintenir la touche «Start» enfoncée et appuyez sur la touche «Marche rapide».

Mémoire touches (en usine OFF)

Sélectionner «Réglages de base étendus»!

Fonction d'enregistrement des touches activée, la machine enregistre les derniers programmes utilisés en mode «Prêt à calanderer» et «Wet-Clean». Si vous sélectionnez à nouveau l'un de ces programmes, le dernier programme utilisé s'active alors automatiquement.

Sélectionner «Réglages de base étendus»!

La touche permet de régler la luminosité ou la police de l'affichage.

Sélectionner «Réglages de base étendus»!

La touche permet de régler le contraste de l'affichage.

Volume signal sonore (en usine volume 2)

Sélectionner «Réglages de base étendus»!

Signal sonore activé, la fin du programme est indiquée par un signal acoustique retentissant à intervalles réguliers. Le volume de ce signal peut être réglé sur 3 niveaux à l'aide de la touche.

Off

Volume 1

Volume 2

Volume 3

Fonction standby (en usine on)

Sélectionner «Réglages de base étendus»!

Fonction standby activée, la commande met la machine en mode économique d’énergie si aucun programme de séchage n'est en cours. Tous les affichages sont alors éteints.

Interface optique (en usine OFF)

Sélectionner «Réglages de base étendus»!

Interface optique (SCS) activée, le S. A. V. peut communiquer avec la machine via un PC.

Sélectionner «Réglages de base étendus»!

Si une autre langue est sélectionnée provisoirement à l'aide des touches et réglage revient à la langue par défaut 4 minutes après la fin du programme, dans le mode standby ou après un arrêt prolongé.

Démarrage différé (en usine 24 HEURES)

Sélectionner «Réglages de base étendus»!

La plage de réglage maximale du retard de démarriage peut être paramétrée de 24 heures à 100 heures.

Nettoyage du filtre

N'utilisez le sèche-linge qu'avec un filtre à peluches propre.

Nettoyez le filtre tous les jours.

Ne retirez pas le filtre à peluches et veillez à ne pas l'endommager. Veuillez replacer tout filtre à peluches endommagé!

Les peluches s'introduisant dans les conduites d'aération peuvent provoquer des incendies.

Nettoyage de l'appareil

Avant toute opération d'entretien, maintenance ou nettoyage, assurez-vous que l'alimentation électrique a été coupée.

N’aspergez en aucun cas l’appareil avec de l’eau ou ne le nettoyez pas au Karcher.

N'utilisez pas de solvants! Ces produits peuvent endommager des pièces de l'appareil, dégagent des vapeurs toxiques et engendrent un danger d'explosion!

Ne nettoyez le corps de l'appareil et les éléments de commande qu'au moyen d'eau savonneuse ou d'un nettoyant commercial non abrasif et exempt de solvants.

Messages de panne

En présence des messages de panne suivants, on peut remettre le programme en marche en pressant la touche de démarrage, après élimination des pannes.

Appuyer simultanément sur la touche de démarrage et sur la touche «Marche rapide».

Veuillez FERMER la porte

Poussez sur la porte jusqu'à ce que la fermeture s'encliquette correctement.

Ce message n'apparaît qu'au cours d'un programme de séchage.

Fermer la plaque de socle.

«TOUCHE ARRET URG. ACT.»

• La touche d'arrêt d'urgence ne doit être utilisée qu'en cas de danger, elle arrête automatiquement le séchelinge.
• La touche reste verrouillée en position «actif».
• N'utilisez pas le bouton d'arrêt d'urgence pour arrêter le séche-linge en fonctionnement normal.

Le bouton d'arrêt d'urgence activé peut être déverrouillé une fois que le problème est résolu ou qu'il n'y a plus de risque, en tournant vers la droite le gros bouton rouge.

Pour remettre en marche le séche-linge, déverrouillez le bouton d'arrêt d'urgence et appuyez sur la touche de démarrage.

«blocage RESEAU»

• Il est possible que des appareils chauffés électriquement soient arrêtés par des systèmes extérieurs de gestion de l'énergie au moment des pointes de puissance.
• La coupure du réseau provoque une mise hors fonction du chauffage, le séche-linge passant alors à la phase d'abaissement de température, puis à la phase de prévention des froissures.
• Dans cet état, toutes les touches de service, en dehors de la touche «Marche rapide», sont bloquées et l'affichage du temps restant à courir est mis hors fonction. Le voyant de contrôle de la touche de démarrage s'allume.
• Dès la fin du blocage par rapport au réseau, le programme de séchage reprend automatiquement et l'affichage est à nouveau activé. La mise en fonction complémentaire du chauffage s'opère avec un retard de 15 secondes.

Si l'appareil affiche une panne de fonctionnement f- -:

Interrompez le programme au moyen de la touche «Marche rapide» et choisissez un nouveau programme.

En cas de message répété de panne:

Coupez l'alimentation électrique pendant 1 minute environ, puis rétablissez-la. (Retirez la fiche réseau ou fermez l'interrupteur mural) - L'appareil est de nouveau prêt à fonctionner dès que les témoins des programmes clignotent. Choisissez un nouveau programme.

Si le message de panne se répète encore:

Notez le message de panne. Fermez le robinet de l'eau et retirez la fiche réseau ou fermez l'interrupteur mural. Informez le service après-vente.

Conseils en cas de panne

Les réparations, modifications et interventions sur des appareils électriques ne doivent être effectuées que par du personnel spécialisée durement formé. Des réparations mal faites peuvent entraîner de considérables dommages matériels et des risques élevés pour l'utilisateur. On utilisera seulement des pièces originales lors des réparations.

L'appareil ne se met pas en marche après avoir pressé une touche de programme:

Vérifiez si l'interrupteur mural est allumé, et si la fiche réseau est branchée. Vérifiez si tous les fusibles sont intacts et si le disjoncteur automatique ne s'est pas déclenché.

L'appareil est en mode standby. Aucune erreur, pour faire fonctionner l'appareil, appuyez sur une touche. - Panne de secteur: Si un programme a été démarré avant la panne de secteur, il continuera automatiquement après la panne de secteur.

L'appareil ne démarre pas:

Touche de démarrage non actionnée. Démarrage différé inséré. Le démarrage n'aura lieu qu'après le retard imposé.

Il est impossible de mettre en marche l'appareil, l'écran reste sometimes après l'actionnement d'une touche:

Vérifiez si l'interrupteur mural est allumé, et si la fiche réseau est branchée. Vérifiez si tous les fusibles sont intacts et si le disjoncteur automatique ne s'est pas déclenché. Blocage réseau, en règle générale vers midi. Faites fonctionner l'appareil à la fin de la période de blocage réseau.

Le séchage attendu n'est pas atteint:

Le linge chaud a l'air plus humide que ce qu'il est juste! Laissez refroidir le linge en dehors du sèche-linge. S'il est toujours trop humide: Nettoyer le filtre (Voir chapitre «Démarrage du programme»). Augmenter le degré de séchage (Voir chapitre «Réglages de base»).

La pièce de linge individuelle n'atteint pas le but de séchage:

Lorsqu’une pièce de linge individuelle doit être séchée, elle est séchée uniformément lorsque vous ajoutez des pièces de linge supplémentaires comme ballast, par exemple deux serviettes éponge.

Le séchage dure trop longtemps:

Nettoyer le filtre (Voir chapitre «Démarrage du programme»). Coupure de courant (heures de coupure des compagnies électriques).

Le linge n'est pas sec même à la puissance maximale de séchage possible:

Tambour surcharge (Voir chapitre «Aperçu des programmes»). Linge insuffisamment essoré. Aération de la pièce insuffisante (ouvrir porte et fenêtre).

Filtre bouché par des peluches ou des dépôts calcaires (Voir chapitre «Démarrage du programme/Nettoyage du filtre»).

Vérifiez si le conduit d'aération n'est pas bouché. Vérifiez que les longueurs et diamètres des tuyaux soient conformes aux instructions de montage.

L'humidité monte fortement dans le local:

Local pas assez aéré. Assurez une ventilation suffisante.

Niveau sonore

La valeur du niveau sonore peut être abaissée par une insonorisation des conduites d'évacuation d'air du bâtiment ou par l'utilisation de tuyaux spécialement amortis (p. ex. en matière synthétique).

Avant d'appeler le service après-vente, vérifie si vous ne pouvez pas remédier vous-même à la panne (voir chapitre «Pannes»).

Si vous faites appel à un technicien d'assistance, des coûts vous seront facturés pour ses conseils même pendant la période de garantie.

Si vous ne pouvez réparer vous-même la panne, retirez la fiche réseau ou fermez l'interrupteur mural, fermez le robinet de l'eau et appelez le service après-vente.

Composez le numéro central de celui-ci (voir verso de la couverture). Vous serez automatiquement mis en rapport avec le point d'assistance compétent pour votre région.

Indiquez au service après-vente le message d'erreur F ainsi que le numéro du produit et celui de l'appareil. Vous trouverez ces données sur la plaque signalétique visible dans le cadre de la porte quand elle est ouverte.

Notez ici le numéro de votre appareil:

Numéro de produits

Numéro de l'appareil

Garantie

Garantie 1 année.

TRI 9250 TRI 9375 TRI 9550 TRI 9750

Capacité pour du linge sec 10 kg 15 kg 22 kg 30 kg
Durée du programme de séchage «Prêt à ranger» env. 35 min env. 35 min env. 35 min env. 35 min
Capacité du tambour 231 dm	3 347 dm	3 508 dm	3 690 dm	3
Diamètre du tambour 776 mm 776 mm 1075 mm 1076 mm
Profondeur du tambour 490 mm 735 mm 560 mm 760 mm
Vitesse de rotation du tambour 45 rot/min 45 rot/min 40 rot/min 40 rot/min
Performance de séchage avec humidité résiduelle de 50% à «Prêt à ranger» suivant EN61121 0,17 L/min 0,24 L/min 0,35 L/min 0,48 L/min
Raccordement au chauffage électrique	14,4 kW	19,2 kW	28,8 kW	38,4 kW
Nombre d'éléments de chauffe	3	4	6	8
Moteur	180 W	180 W	370 W	370W
Tension de raccordement	400 V 3~NE	400 V 3~NE	400 V 3~NE	400 V 3~NE
Protection par fusible	25 AT	32 AT	50 AT	63 AT
Puisance d'évacuation d'air	max. 900 m³/h	max. 1100 m³/h	max. 1200 m³/h	max. 1500 m³/h
Température de l'air d'évacuation	max. 70°C	max. 70°C	max. 70°C	max. 70°C
Résistance de conduite d'évacuation montée dans l'immeuble	max. 200 Pa	max. 200 Pa	max. 300 Pa	max. 300 Pa
Température de chauffage	max. 200°C	max. 200°C	max. 200°C	max. 200°C
Raccordement pour l'air d'évacuation (diamètre)	200 mm 200 mm 200 mm 200 mm
Canalisation de l'air	radialement	radialement	radialement	radialement
Surface du filtre à peluches	30 dm²	30 dm²	48 dm²	48 dm²
Marche réversible	oui	oui	oui	oui
Commande en fonction de l'humidité	oui	oui	oui	oui
Paliers à l'arrête	2 RS	2 RS	2 RS	2RS
Diamètre du hublot de chargement	530 mm 530 mm 530 mm 530 mm
Hauteur de chargement	578 mm 578 mm 759 mm 759 mm
Ouverture du hublot 180° degrès	oui	oui	oui	oui
Hauteur de l'arête inférieure du hublot à partir	523 mm 523 mm 705 mm 705 mm
Dimensions extérieures, hauteur	1460 mm 1460 mm 1795 mm 1795 mm
Dimensions extérieures, largeur	842 mm 842 mm 1150 mm 1150 mm
Dimensions extérieures, profondeur	820 mm 1065 mm 888 mm 1088 mm
Poids net de l'appareil	200 kg	220 kg	360 kg	400 kg

Notizen / Notes / Note
