Luce FK 103E.20 XHA - Four HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Four électrique
Capacité	103 litres
Dimensions (L x H x P)	60 x 60 x 55 cm
Puissance	2800 W
Fonctions de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Classe énergétique	A
Type de nettoyage	Nettoyage par catalyse
Système de sécurité	Verrouillage de la porte
Accessoires inclus	Grille, plat à rôtir
Poids	35 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - Luce FK 103E.20 XHA HOTPOINT-ARISTON

Comment préchauffer le four HOTPOINT ARISTON Luce FK 103E.20 XHA ?

Pour préchauffer le four, tournez le bouton de sélection de mode sur la fonction désirée et réglez la température souhaitée. Attendez que le témoin de préchauffage s'éteigne pour indiquer que le four a atteint la température.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Évitez d'utiliser des éponges abrasives pour ne pas rayer la surface. Pour un nettoyage en profondeur, vous pouvez retirer les grilles et les plaques.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous que la fonction de cuisson est bien sélectionnée et que la température est réglée. Si le problème persiste, contactez le service client.

Le four émet un bruit étrange, que dois-je faire ?

Un bruit léger peut être normal pendant le fonctionnement. Cependant, si le bruit est fort ou inhabituel, vérifiez que rien ne bloque le ventilateur. Si le problème continue, faites appel à un technicien.

Comment utiliser la fonction de nettoyage à la vapeur ?

Remplissez le bac d'eau selon les instructions du manuel, sélectionnez la fonction de nettoyage à la vapeur et lancez le cycle. Cela aidera à ramollir les résidus alimentaires pour un nettoyage plus facile.

Comment régler l'heure sur le four ?

Appuyez sur le bouton 'Horloge' et utilisez les boutons '+' et '-' pour régler l'heure. Appuyez à nouveau sur 'Horloge' pour confirmer.

Est-ce que je peux utiliser du papier aluminium dans le four ?

Oui, vous pouvez utiliser du papier aluminium, mais évitez de le placer directement sur les éléments chauffants. Assurez-vous qu'il ne bloque pas la circulation de l'air.

Comment savoir si mon plat est cuit ?

Utilisez un thermomètre culinaire pour vérifier la température interne. Pour la plupart des viandes, elle doit atteindre au moins 75°C. Sinon, vous pouvez aussi tester la cuisson avec un couteau.

Que faire si la porte du four ne se ferme pas correctement ?

Vérifiez que les charnières ne sont pas endommagées et qu'il n'y a pas d'obstruction. Si la porte est déformée ou si les joints sont usés, remplacez-les ou contactez un professionnel.

Où puis-je trouver le manuel d'utilisation du four HOTPOINT ARISTON Luce FK 103E.20 XHA ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de HOTPOINT ARISTON dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI Luce FK 103E.20 XHA HOTPOINT-ARISTON

Raccordement électrique

Plaque signalétique

Description de I'appareil, 34

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 35-36

Verrouillage de commandes

Régler l'horloge

Régler le minuteur

Mise en marche du four

Poignée intégrée

Rétablissement des réglages d'usine

Standby

Programmes, 37-40

Programmes de cuisson manuels

Programmes de cuisson automatiques

Comment programmerune cuisson

Conseils de cuisson

Tableau de cuisson

Précautions et conseils, 41

Sécurité générale

Mise au rebut

Economie et respect de l'environnement

Nettoyage et entretien, 42-43

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

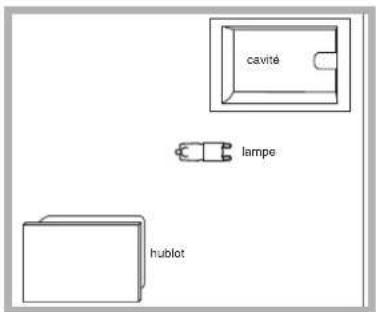

Remplacement de I'ampoule d'éclairage

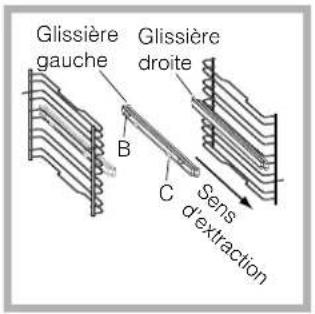

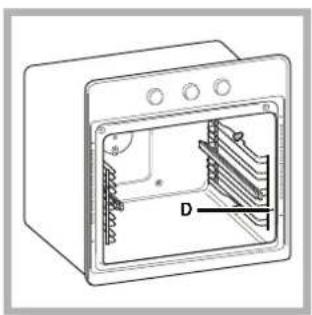

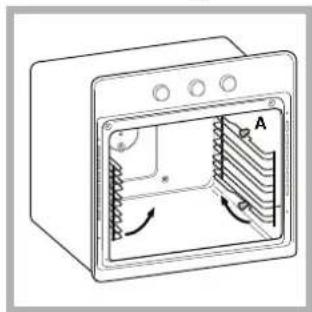

Montage du Kit glissières coulissantes

Anomalies et remèdes, 44

Assistance, 45

FR

FR

Important: conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les consels correspondants.
! Lire attentivement les instructions: elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de cet apparéil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des déchets (voir Précautions et consels).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.

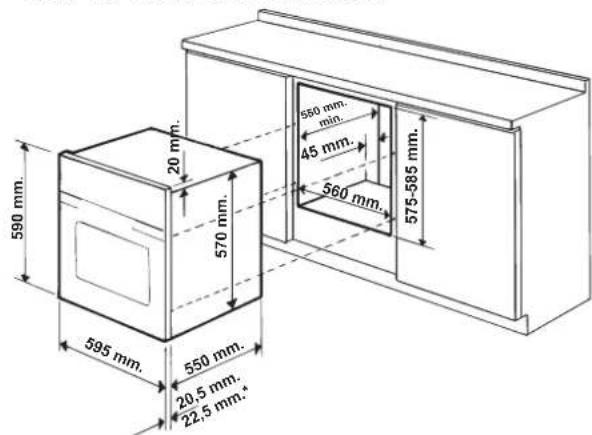

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises:

• les panneaux adjacents doivent être fabriqués dans un matériel résistant à la chaleur;
• dans le cas de meubles en plaqués bois, les colles doivent pouvoir résister à une température de 100^ ;
• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes:

* Seulement pour modèles inox

!Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties electrifiées.

Les déclarations de consommation indiquées sur la plaque signalétique ont été mesurées pour ce type d'installation.

Aération

Afin de garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui contin qui ait une découvert d'au moins 45 × 560 ~mm (voir figures).

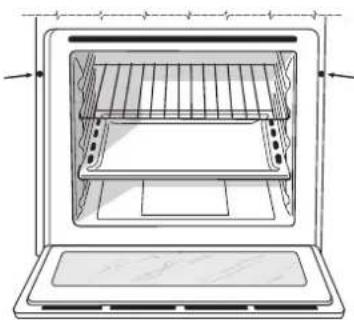

Centrage et fixation

Pour fixer l'appareil au meuble:

ouvrir la portedou four
- Retirer les 2 caoutchoucs qui couvent les trous de fixation situés sur le cadre;
Fixer le four au meuble en utilisant 2 vis a bois
- Repositionner les caoutchoucs couvre-trous.

Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avac l'aide d'un outil.

Raccordementelectrique

! Les fours munis d'un cable d'alimentation tripolaire sont prevus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée sur l'appareil (voir ci-dessous).

Montage du cable d'alimentation

1. Pour ouvrir le bornier, faire pression à l'aide d'un tournevis sur les languettes laterales du couvercle : tirer et ouvrir le couvercle (voir figure).

2. Montage du cable d'alimentation: dévisser la vis du serre-cable ainsi que les trois vis des contacts L-N-

12 puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (voir figure).

1. Fixer le cable dans le serre-cable prevu.

2. Fermer le couvercle du bornier.

Branchement du cable d'alimentation au réseau électrique

Monter sur le cable une prise normalisée pour la charge indiquée sur l'etiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en aucun point, une température dépassant de 50^ la température ambiente (elle par exemple du panneau arrêté du four).

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de proceder au branchement, s'assurer que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique (voir ci-dessous);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique (voir ci-dessous);
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, replacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles.

! Le cable ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôle périodiquement et ne peut être remplace que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

PLAQUE SIGNALETIQUE
Dimensions	largeur 43,5 cmhauteur 32 cmprofondeur 41,5cm
Volume	L. 58
Raccordements électriques	tension 220-240V~ 50/60Hz(voir plaque signalétique)puissance maximum absorbée2800W
ENERGYLABEL*(ETIQUETTEENERGIE*)	Directive 2002/40/CE sur l'étiquete des jours électriquesNorme EN 50304Consommation énergie déclarationClasse convection Forcée -fonction four: ECO.
CE	Cet apparil est conforme auxDirectives Communautairessuivantes : 2006/95/CEE du12.12.06 (Basse Tension) etmodifications successives -2004/108/CEE du 15.12.04(Compatibilité Électromagnétique)et modifications successives -93/68/CEE du 22/07/93 etmodifications successives.- 2002/96/CE et modificationssuccessives.- 1275/2008 standby/off mode

• Sans glissières téléscopiques

Description de l'appareil

FR

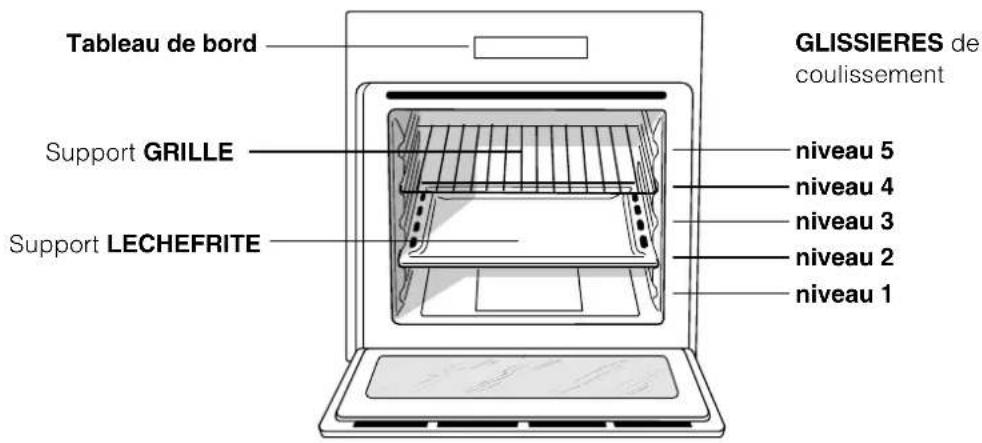

Vue d'ensemble

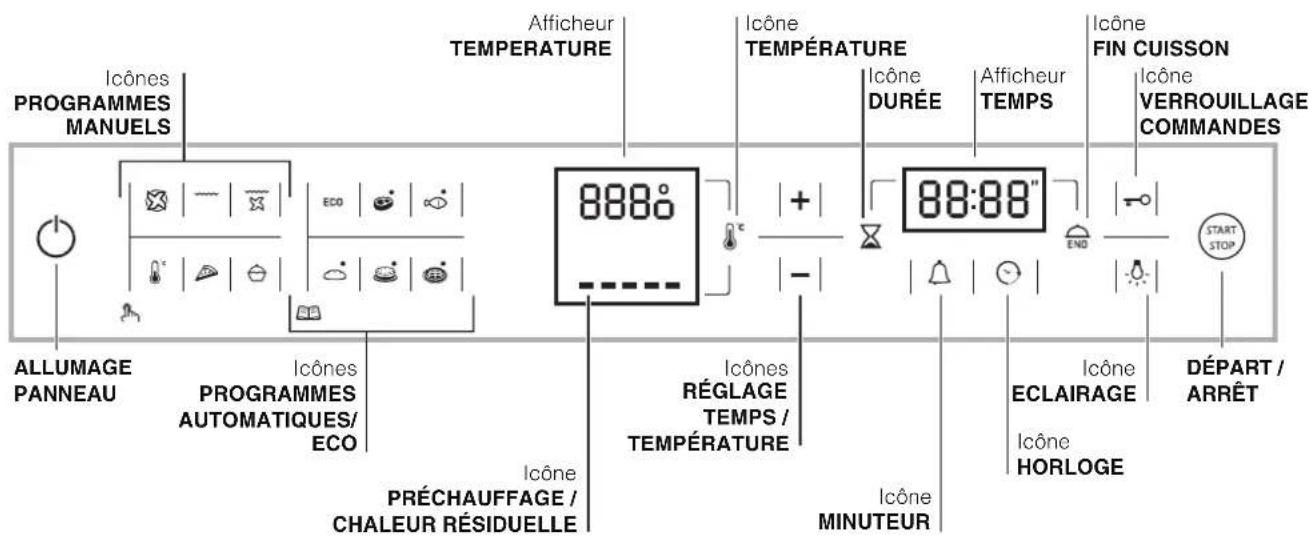

Tableau de bord

Mise en marche et utilisation

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heures en réglant le thermostat sur le maximum. Puis étéindre le four, ouvrir la porte et aérer la pierce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protégger le four.

! Pour simplifier les sélections, garder les touches « + » et « - » enforcées ; les numeros défilent plus rapidement.
! Chaque sélection est automatiquement méorisé pendant 10 secondes.
!Quand on porte les gants, il est impossible d'actionner les touches.

Certains modeles sont equipments d'un système de charnieres qui permet a la porte de se fermer lentement sans devoir l'accompagner avec la main. Pour une bonne utilisation, avant de fermer:

ouvrez complètement la porte.
- éviter de forceur manuellement la fermetre.

Verrouillage de commandes

! Les commandes peuvent être verrouillées four teint, cuisson en cours ou terminée ou bien en programmation.

Pour verrouiller les commandes du four, appuyer sur la touche -0 pendant au moins 2 secondes. Un signal sonore retentit et le symbole cle «O--n» apparait sur l'afficheur TEMPERATURE. L'icone allumée indique que le verrouillage est activé. Pour déverrouiller, appuyer à nouveau sur la touche -0 pendant au moins 2 secondes.

Régler l'horloge

! L'horloge n'est régliable que four étèint. Si le four est en mode veille (standby), une première pression sur la touche à fiche l'heure courante. Appuyer à nouveau pour régler l'heure.

Après branchement au secteur ou après une panne de courant, la touche et les chiffres de l'afficheur TEMPS se mettent à clignoter pendant 10 secondes. Pour régler l'horloge :

1. Appuyer sur la touche
2. Regler l'heure à l'aide des touches + et -
3. Une fois l'heure exacte atteinte, appuyer à nouveau sur la touche
4. proceder comme sus-indiqué pour les minutes aussi.
   En cas de panne de courant, il faut remettre l'horloge

à l'heure. L'icone qui clignote sur l'afficheur signale que l'horloge a besoin d'être régée.

Régler le minuteur

! Le minuteur est toujours régliable tant four étèint que four allumé. Il ne contrôle pas l'allumage et l'arrêt du four.

Une fois le temps écoué, le minuteur émet un signal sonore qui s'arrête automatiquement au bout de 30 secondes ou après avoir appuyé sur une touche active quelconque.

Pour régler la minuterie :

1. Appuyer sur la touche
2. Sélectionner le temps désiré à l'aide des touches + et -
3. Une fois la seLECTION voulue atteinte, appuyer à nouveau sur la touche

L'icone allumée signale que le minuteur est activé.

Pour annuler la selection de la minuterie, appuyer sur la touche et à l'aide des touches + et - ramener le temps à 00:00. Appuyer à nouveau sur la

touche

L'icone éteinte signale que le minuteur est désactivé.

Mise en marche du four

1. Appuyer sur la touche pour allumer le panneau de commande. L'appareil émet un triple son ascendant et toutes les touches s'allument à la suite.

2. Appuyer sur la touche du programme de cuisson souhaite. L'écran TEMPERATURE affiche :

3. en cas de programme manuel, la température associée au programme ;

4. «Auto» en cas de programme automatique.
   I'écran TEMPS affiche :
5. en cas de programme manuel, l'heure courante;

6. la durée en cas de programme automatique.

7. Appuyer sur la touche pour demarrer la cuisson.

8. Le four se place en préchauffage, les indicateurs de montée en température s'éclairent progressivement au fur et à mesure que la température augmente.
9. Un signal sonore suivi de l'allumage de tous les indicateurs de préchauffage signale la fin du préchauffage. Il est temps d'enfournier les plats.
10. En cours de cuisson, il est possible à tout moment de :
11. modifier la température en appuyant sur les

touches cpuis sur les touches ^+ et - (seuls

FR

programmes manuels);

• programme la durée d'une cuisson (voir Programmes) ;

stopper la cuisson en appuyant sur la touche (START)
Dans ce cas, l'appareil se rappelle de la température eventuellement modifiée précédemment (uniquement pour programmes manuels).

• éteindre le four en gardant la touche © enforcée pendant 3 secondes.

• En cas de coupure de courant, si la température du four n'est pas trop redescendue, un dispositif spécial fait repartir le programme à partir du moment où il a été interrompu. Les programmes en attente de démarriage ne sont par contre pas rétablies et doivent être reprogrammées des rétablissement du courant (par exemple : un départ de cuisson a été programme à 20h30. A 19h30, il y a une coupure de courant. Àpres rétablissement du courant, il faut reprogrammer).

!Aucun prechauffage n'est prevu pour le programme BARBECUE.
! Ne jamais poser d'objets à même la sole du four, l'émail risque de s'abîmer.
! Il faut toujours enfourner les plats sur la grille fournie avec l'appareil.

Ventilation de refroidissement

Pour obtenir un abaisissement des températures extérieures, un système de refroidissement souffle de l'air à l'extérieur par une fente située entre le tableau de bord, la porte du four et la partie basse de la porte du four.

! Le ventilateur continue à tourner après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

L'éclairage s'allume à l'ouverture de la portedou fou ou au démarrage d'un programme de cuisson. En cas de modèles équipés de LED INSIDE, au démarrage de la cuisson les ledes de la portesallument afin d'avoir un meilleur éclairage de tous les niveaux de cuisson.

La touche :permet d'allumer ou eteindre I'éclairage à tout moment.

Indicateurs de chaleur résiduelle

Cet apparéil est équipé d'un indicateur de chaleur résiduelle. Four étèint, l'afficheur signale par allumage de la barre de "chaleur résiduelle" la présence de température à l'intérieur de l'enceinte. Les éléments de la barre s'éteignent au fur et à mesure que la température à l'intérieur du four baisse.

Poignée intégrée

Certains modèles sont équipés de poignée intégrée dans la porte du four. Une légère pression suffit et l'ouverture push/push facilité la prise en main pour ouvrir et fermer le four. A la fin de l'utilisation, il est possible de referrer en exerçant une légère pression.

Le four peut fonctionner en mode DEMO : dans ce cas, tous les éléments chauffants sont désactivés et seules les commandes fonctionnent.

Pour activer le mode DEMO, appuyer brievement sur la touche , puis sur les touches + et - simultanement pendant 6 secondes, appuyer ensuite brievement sur la touche . Un signal sonore retentit et le message « dEon » apparait sur l'afficheur TEMPERATURE. Pour désactiver le mode de fonctionnement DEMO, quand le four est eteint, appuyer simultanement sur

la touche et sur la touche - pendant 3 secondes. Un signal sonore retentit et le message « dEof » est affché.

Rétablissement des réglages d'usine

Le four peut returner à ses paramètres de réglage usine, il suffit pour cela de réinitialiser toutes les sélections effectuees par l'utilisateur (horloge et durées personalisées). Pour procéder à la réinitialisation, éteindre le four, garder enfoncées pendant 6 secondes de suite la touche de la première cuisson manuelle en

haut à gauche ainsi que la touche (1) Une fois que la réinitialisation a eu lieu, un signal sonore retentit. Des

la première pression sur la touche il y a retour à la première mise en service.

Standby

Ce produit est conforme à la nouvelle Directive française sur la réduction de la consommation d'énergie en mode veille (standby). Sans opérations pendant 30 minutes et si aucun verrouillage de touches ou de porte n'a été sélectionné, l'appareil se place automatiquement en mode veille. Le mode standby est signalé par l'intense luminosité de la «touche horloge». A la moindre intervention sur l'appareil, le système se remet en mode de fonctionnement normal.

! Pour obtenir des alimentes parfaitement moelleux et croquants, l'humidité qu'ils dégagent est réutilisée par le four sous forme de vapeur d'eau. Des résultats de cuisson optimaux sont ainsi obtenus pour tous les plats.

! A chaque allumage, le four propose le premier programme de cuisson manuel.

Programmes de cuisson manuels

! Tous les programmes ont une température de cuisson préseLECTIONnée. Il est possible de la régler manuellement, entre 30^ et 250^ au besoin (300^ pour le programme BARBECUE). Toute modification de la température sera mémorisée et reproposée des la prochaine utilisation du programme. Si la température可以选择 est inférieure à la température interieure du four, l'afficheur TEMPERATURE affiche « Hot ». Il est toute fois possible de démarrer la cuisson.

Programme MULTINIVEAUX

Mise en marche de tous les éléments chauffants ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur deux niveaux en même temps.

Programme BARBECUE

Mise en marche de la résistance de VOITE et du tournebroche (si I'appareil en est equipe). La température elevée et directe du grill est conseillée pour tous les alimentés qui exigent une haute température en surface. La cuisson doit avoir lieu porte du four fermée (voir « Consels de cuisson »).

Programme GRATIN

Mise en marche de la résistance de VOte, de la
resistance circulaire (pendant un certain temps) et
de la turbine et du tournebroche (si I'appareil en est
equipe). L'irradiation thermique unidirectionnelle
s'ajoute au brassage de I'air pour une repartition
uniforme de la chaleur dans l'enceinte du four.
Plus de risque de bruler les alimentents en surface et
plus grande pénétration de la chaleur. La cuisson
doit avoir lieu porte du four fermée (voir « Consels de
cuisson »).

Programmes BASSE TEMPERATURE

Ce type de cuisson permet de faire lever les pates, de décongeler, de préparer du yaourt, de rechauffer plus ou moins rapidement et de cuire lentement à basse température. Températures selectionnables: 40, 65, 90^

Programme PIZZA

Mise en marche de la résistance de vous et de la résistance circulaire ainsi que de la turbine. Cette combinaison permet une montée en température rapide du four. En cas de cuisson sur plusieurs niveaux, ne pas outlier de les changer de place à mi-cuisson.

Programme PATISSEIRE

Mise en marche de la résistance arriere et de la turbine pour obtenir une chaleur douce et uniforme à l'intérieur du four. Cette fonction est particulièrement indiquée pour la cuisson de mets délicats (comme, par exemple, les gâteaux levés).

Programme ECO

Mise en marche de la résistance arrête et du ventilateur pour obtenir une chaleur douce et uniforme à l'intérieur du four. Ce mode peu énergétique est recommendé pour les petits plats, il est idéal pour chauffer les alimentés et finir la cuisson.

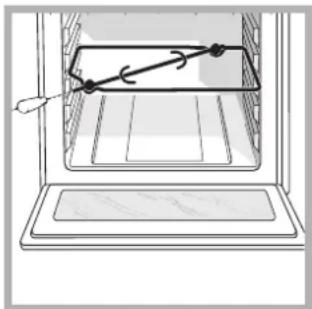

Tournebroche*

Pour actionner le
tournebroche (voir figure),proceder
como suit: 1.placer la lechefrite au niveau 1; 2.placer le berceau au niveau 3 et encastrer le bout arriere de la broche dans le trou situé au fond de

I'enceinte,

1. pour actionner le tournebroche selectionner les programmes ou

! Quand le programme est lancé, le tournebroche s'arrête des ouverture de la portedu four.

Programmes de cuisson automatiques

! La températuretétipédutéde cuisson sont préselectionnéesespàrdésétibetansgéteme C.O.P.C.O.P. (Cuisson Optimale ProgramméeCquisgarOptimale Programme automatiquement un résultat parfait. La cuisson s'arrête automatiquement et le four signale que le plat est cuit. Il est possible d'enfournier à froidfroid àchaudchaud

N'existe que sur certains modèles

Possibilité de personnelier la durée de cuisson selon ses goûts personnels en la modifiant, avant le démarriage, de ± 5 / 20 minutes selon le programme choisi. La modification de la durée est également possible en cours de cuisson. Si cette modification est effectuee avant le démarriage du programme, elle est memorisee et reproposee des la prochaine utilise du programme. Si la température interieure du four est supérieure a celle proposée par le programme choisi, l'afficheur TEMPERATURE affiche le message «Hot» et la cuisson ne peut pas etre lancée: il faut attendre que le four refroidisse.

! Un bip signale que la cuisson est terminée.

! Pour éviter de faisser les temps de cuisson et de modifier les températures, ne pas ouvrir la porte du four.

Programme BOEUF

Choisir cette fonction pour cuisiner de la vande de ceveau, de porc, d'agneau. Enfourner a froid. Il est aussi possible d'enfourner a chaud.

Programme FILET DE POISSON

C'est la fonction ideale pour cuisiner des filets de petites-moyennes dimensions. Enfourner a froid.

Programme PAIN

C'est la fonction ideale pour la cuisson du pain. Pour obtenir de plusieurs résultats, nous recommendons de suivre attentivement les conseils suivants:

• suivre la recette à la dette;
• respectable le poids maximal pour chaque plaque;
• ne pas oublier de verser 50 g (0,5 dl) d'eau froide dans la léchefrite au gradin 5
• faire lever la pate à températe ambiente pendant 1 heures ou 1 heures et demie, selon la tempéature de la pierce et jusqu'à ce qu'elle ait pratiquement double de volume.

Recette du PAIN :

1 Plaque de 1000g Maxi. gradin du bas
2 Plaques de 1000g Maxi. gradins du bas et du milieu

Recette pour 1000g de pâte: 600g de farine, 360g d'eau, 11g de sel, 25g de levure de boulanger fraîche (ou bien 2 sachets en poudre)

Procedé:

• Mélanger la farine et le sel dans un grand récipient.
• Diluer la levure de boulanger dans de l'eau légrement tiède (35 dégrés environ).
• Disposer la farine en fontaine.
• Verser le mélange d'eau et de levure
• Melanger et pêtrir jusqu'à obtenir une pâté homogène et peu collante, l'étirer avec la paume de la main et la replier sur elle-même pendant 10 minutes.
• Former une boule, la placer dans un saladier et couvrir d'un film plastique pour éviter que la surface de la pâte ne seche. Glisser le saladier dans le four, sélectionner la fonction manuelle BASSE TEMPERATURE à 40^ et laisser lever environ 1 heures (la pâte doit doubler de volume)
• Diviser la boule pour obtenir plusieurs pains.
• Les placer sur la plaque du four recouverte de papier sulfurisé.
• Saupoudrer les pains de farine.
• Pratiquer des entailles sur les pains.

• Enfourner à froid.

• Demarrer la cuisson

• En fin de cuisson, laisser reposer les pains sur une grille jusqu'à ce qu'ils aient complètement refroidi.

Programme GATEAUX

Cette fonction est ce qu'il y a de moins pour la cuisson de gâteaux à base de levure de boulanger, de levure chimique ou sans levure. Enfourner à froid. Il est aussi possible d'enfourner à chaud.

Programme TARTES

C'est la fonction ideale pour toutes les recettes de tartes (qui exigent une bonne cuisson du dessous).

Enfourner à froid.

Il est aussi possible d'enfourner à chaud.

Comment programmerune cuisson

! La programmation n'est possible qu'après avoir sélectionné un programme de cuisson.
! La sélection d'un programme de cuisson active la touche il devient alors possible de programmer la durée. La touche END ne s'active qu'après avoir seLECTIONné la durée et il devient alors possible de programmer une cuisson différée.

Programmer la durée

1. Appuyer sur la touche jusqu'à ce que l'icone et les chiffres de l'afficheur TEMPS se mettent a clignoter.
2. Pour selectionner la durée, appuyer sur les touches + et -

3. Une fois la durée voulue atteinte, appuyer à nouveau sur la touche

4. Appuyer sur la touche (SPT) pour démarrer la cuisson.

5. Un signal sonore indique que la cuisson est terminée et l'afficheur TEMPERATURE affiche END.

6. Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s'arrête automatiquement à 10h15.

Programmer une cuisson differee

! La programmation d'une fin de cuisson n'est possible qu'après avoir sélectionné une durée de cuisson.
! Pour utiliser au moins la programmation différée, il faut que l'horloge soit correctement réglee.

1. Appuyer sur la touche et suivre la procEDURE de 1 à 3 décrite pour la durée.
2. Appuyer ensuite sur la touche et régler l'heure finale en appuyant sur les touches + et -

3. Une fois l'heure de fin de cuisson atteinte, appuyer à nouveau sur la touche END

4. Appuyer sur la touche (START) pour activer la programmation.

Les touches et mettent a clignoter alternatively pour signaler qu'une programmation; pendant la période d'attente du départ de cuisson, l'afficheur TEMPS affiche tour à tour la durée et l'heure de fin de cuisson.

1. Un signal sonore indique que la cuisson est terminée et l'afficheur TEMPERATURE affiche END.
2. Exemple : il est 9h00, la durée programmée est de 1h15 et l'heure finale est fixée à 12h30. Le programme démarre automatiquement à 11h15.

Pour annuler une programmation, appuyer sur la touche (START)

Conseils de cuisson

! Pour les cuissons ventilées ne pas utiliser les gradins 1 et 5 : ils sont directement frappés par l'air chaud qui pourrait brûler les mets délicats.
! Pour les cuissons BARBECUE et GRATIN, notamment au tournebroche, placer la l'echefrite au gradin 1 pour recuperer les graisses ou jus de cuisson.

MULTINIVEAUX

• Utiliser les niveaux 2 et 4 et placer au 2 les plats qui exigent davantage de chaleur.
• Placer la lèchefrite en bas et la grille en haut.

BARBECUE

• Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille.
• Nous conseillons de selectionner la temperture la plus élevé. Ne pas s'inquieter si la résistance devoute n'est pas allumée en permanence : son fonctionnement est contrôle par un thermostat.

PIZZA

• Utiliser un plat en aluminium léger et l'enfournier sur la grille du four.
  En cas d'utilisation du plateau émaille, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante.
• Si les pizzas sont bien garnies, n'ajouter la mozzarelle qu'a mi-cuisson.

Tableau de cuisson

Programmes	Aliments Poids	(Kg)	Niveau enchaffment Température suffage			préconisée (°C)	Durée culisson (minutes)
			glissliées standard	glissliées coulissantes
Manuels
Multiniveau*	Pizza sur 2 niveauxTartes sur 2 niveaux/gâteaux sur 2 niveauxGénéois sur 2 niveaux (sur plateau émailé)Poulet rôti + pommes de terreAgneauMaquercouLasagnesChoux sur 3 niveauxBiscuits sur 3 niveauxFriands au fromage sur 2 niveauxTartes salées	1+111111111111	2 et 42 et 42 et 41 et 2/3211 ou 2121 et 351 et 352 et 41 et 3	1 et 31 et 31 et 31 et 31 et 2111 et 2 et 41 et 31 et 3	ouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiallis	210-220180160-170200-210190-200180180-190190180210190-200	20-2530-3520-3065-7545-5030-3535-4020-2510-2020-2525-35
Barbecue*	MaquereauxSoies et seichesBrochettes de calmars et crevéttesTranches de colinLégumes grillésBiscuits au vremeauFrisd au fromage sur 2 niveauxTartes salées	10.70.70.70.50.80.7n° 4 ou 5n° 4 ou 6	44444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444445	33nonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonenonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonnonne
Gratin*	Poulet grilléSeichesPoulet rôti au tournebroche (si réalisant)Canard rôti au tournebroche (si réalisant)Rôti de vêu ou de bœufRôti de porcAgneau	1.51.51.51.11.21.21.21.21.21.2	2222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	2222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	2102002106060606060606060606060606060606060606060606060606060606060606060606060606060606060606060606060606060590210	55-6030-3570-8060-7060-7570-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-8070-81-2090-180
Bassetempérature*	Étuve / déconnélationMéringues blanchesViande/Poisson	-	22	1	non	40	-
		-	2	1	non	65	8-12 ore
		-	2	1	non	90	90-180
Pizza*	PizzaFougasses	0.50.5	22	1	ouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouiouirai	210-220190-200190-25
Pâtisserie*	TartesTartes aux fruitsCake aux fruitsPellets gâteaux sur 2 niveauxGénéoiseChoux sur 2 niveauxBiscuits sur 2 niveauxCrèpes farciesMéringues sur 2 niveauxFriands au fromage	0.51.50.70.70.70.60.70.70.70.70.50.5	2 ou 32 ou 32 ou 32 ou 42 ou 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31	1 ou 21 ou 21 ou 21 ou 21 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 31 et 1 et 211 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et 2111 et

Automatiques**
Boeuf	Rôts 1 2 ou 3 2 non
Filets de poisson	Cabillaud	0,4-0,5	2 ou 3	2	non
	Mérou	0,4-0,5	2 ou 3	2	non
	Truite	0,4-0,5	2 ou 3	2	non
Pain***	Pain (voir recette)	1 1 ou 2 1 non
Gâteaux	Gâteaux	1 2 ou 3 2 non
Tartes	Tartes	0,5 2 ou 3 2 non

• Les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. Les temps de préchauffage du four sont préseLECTIONnés et ne sont pas modifiables manuellement.
  ** Les durées des cuissons automatiques sont préseLECTIONnées. Ces valeurs peuvent être modifiées par l'utiliser à partir de la durée préselectionnée.
  Comme indiquedans la recette,ajouter 50g(0,5dl)d'eau dans la lechefrite placeau niveau 5.

! Programme ECO: ce programme, qui prévoit des temps de cisson plus longs mais permet de réaliser une sensible economie d'energie, est idai pour la cisson de fillets de poisson, de petites patisseries et de léqumes. Il est tout aussi idai pour rechauffer les plats et parachever les cissons.

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentionivement.

Sécurité générale

• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer le four, se servir des poignées prévues à cet effet sur les cots de l'appareil.
• Ne pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toutte autre utilisation ( comme par exemple le chauffage d'une piece) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuventvenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.
• Éviter que le cordon d'alimentation d'autres electroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'airation ou d'évacuation de la chaleur ne doivent pas'être bouchés
• Toujours saisir la poignée en son milieu: elle risque d'être très chaude à ses extrémités.
  Utiliser plusieurs des gants de protection pour enfourner ou sortir les plats du four.
• Ne jamais tapisser la sole du four de papier aluminium.
• Ne pas ranger de matériel inflammable à l'intérieur du four: si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Ne pas tirer sur le cordon de l'appareil pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉ la fiche de la prise de courant.
• En cas de panne, n'essayer enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contacter le service d'Assistance (voir Assistance).
• Ne pas poser d'objets sur la porte du four

ouverte.

• Éviter que les enfants ne jouent avec l'appareil.
• Il n'est pas prévu que cet apparéil soit utilisé par des personnes (enfants compris) représentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensablees, à moins qu'elles ne le fassent sous la surveillance de quelqu'un responsable de leur sécurité ou qu'elles aient été dûment formées sur l'utilisation de l' apparéil.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive europeenne 2002/96/CE relative aux déchets d'équipements electriques etlectroniques (DEEE), prévoit que les electroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les apparciels usages doivent faire l'objet d'une collecte séparée pour optimiser le taux de récapération et de recyclage des matérieliaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour de plus amples renseignements sur la mise au rebut des electroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commercants.

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utiliser autant que possible le four pendant les heures creuses. Les options de programmation des cuissons et plus particulièrement la «cuisson différée» (voir Programmes) et le «nettoyage automatique différé» (voir Nettoyage et entretien), permettent de s'organiser en ce sens.
• Pour les cuissons au BARBECUE et au GRATIN, nous conseillons de garder la porte du four fermée: les résultats obtenus sont更好地 et la consommation d'énergie est moindre (environ 10% d'économie).
  Garder les joints propres et en bon etat pour quils adhérent bien à la porte et ne causent pas de déperdition de chaleur.

! Ce produit est conforme à la nouvelle Directive française sur la réduction de la consommation d'énergie en mode standby.

Nettoyage et entretien

FR

Mise hors tension

Avant toute opération de nettoyage ou d'entretien, couper l'alimentation électrique de l'appareil.

Nettoyage de I'appareil

• De légères différences de couleur à l'avant du four sont dues aux différents matériaux utilisés à savoir verre, plastique ou métal.
• Des ombres éventuelles sur la vitre du four,semblables à des stries, sont dues au reflet de la lumière de la lampe du four.
  L'email grand feu est traité à des températures très élevées. Pendant ce processus, des modifications chromatiques pouraient se produit. C'est tout à fait normal et cela n'influence en aucune manière sur le fonctionnement. Les bords des toles minces ne peuvent pas être intégralement émailés et peuvent par conséquent sembler bruts. Ceci ne compromet enaucun cas la protection anticorrosion.
• Nettoyer l'extérieur émailé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionné de savon neutre Si les taches sont difficilles à enlever, utiliser des produits spéciaux. Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.
• Nettoyer l'enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l'eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.
• Tous les accessoires peuvent etre laves normalement comme de la vaisselle courante et passent au lave-vaiselle, sauf les glissieres coulissantes.
• Nous conseillons de ne pas vaporiser le produit de nettoyage directement sur le bandeau de commandes mais de se servir d'une éponge.

! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

! Sur les modèles équipés de LED INSIDE, il est impossible de démonter la porte

Nettoyer la vitre de la porte à l'aide d'éponges et de produits non abrasifs; essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs metalliques pointus qui risquent de rayer la surface et de briser le verre.

Pour nettoyer plus à fond, il est possible de démonter la porte du four:

1. ouvrir la portecompletement (voir figure);
2. à l'aide d'un tournevis, soulever et faire pivoter les leviers F situés sur les deux charnières (voir figure);

1. saisir la portepar les cotes, la refermer lentement mais pas complètement.Tirer ensuite la porteversoi en la dégageant de son logement (voir figure).Remonter la porte en refaisant en sens inverse les memes operations.

Contrôle des joints

Contrer periodiquement I'etat du joint autour de la porte du four. S'il est abimé, s'adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer I'ampoule d'éclairage du four:

1. Retirer le couvercle en verre du boitier de la lampe.
2. Retirer I'ampoule et la remplacer par une

autre de même type: ampoule halogène tension 230V, puissance 25 W, culot G 9.
3. Remetre le couvercle à sa place (voir figure).

! NeURTout pas toucher a I'ampoule les mains nues.

Montage du Kit glissières

Pour monter les glissieres coulissantes :

1. Retirer les deux cadres en les dégageant des entreprises A (voir figure).

1. Choiser le niveau sur lequel monter la glissiere coulissant. Positionner sur le cadre d'abord le dispositif de fixation B puis le C en veillant a bien respecter le sens d'extraction de la glissiere.

1. Fixer les deux cadres avec glissières assemblées dans les trouss prévus sur les parois du four (voir figure). Les trouss pour le cadre de gauche sont places en haut tandis que les trouss pour celui de droite sont places en bas.

2. Emboiter enfin les cadres sur les entreprises A.

! Ne pas introduire les glissières coulissantes au niveau 5.

Panneaux catalytiques lateraux et postérieurs\*

Panneaux recouverts d'un vernis spécial en mesure d'absorber le gras qui se dépose au cours de la cuisson.

Ce vernis est suffisamment résistant pour permettre le coulissement des divers accessoires (grilles, lechefrite etc.) sans se déteriorer. Les petites traces blanches qui pourrait se former sur les surfaces ne doivent pas vous inquieter.

Cependant, il faut éviter de :

• racler le vernis avec des objets coupants (par exemple un couteau);
• utiliser des détergents ou produits abrasifs.

N'existe que sur certains modèles

Problème Cause possible Remède
La « Touche Horloge » et les chiffres de l'afficheur clignotent.	L'appareil vient d'être branché au secteur ou il y a eu une panne de courant.	Régler l'horloge.
Le programme de cuisson n'a pas démarré.	Il y a eu une panne de courant. Reprogrammer.
Seule la « Touche Horloge » est éclairée en haute luminosité.	L'appareil est en mode veille (standby).	Utiliser une touche qualconque pour quitter le mode standby.
J'ai choisi un programme automatique. L'écran affiche « HOT » et la cuisson ne démarre pas.	La température à l'intérieur du four est supérieure à celle proposée pour le programme choisi.	Attendre que le four refroidisse.
J'ai choisi la cuisson ventilée et les alimentents ont des traces de brûlures.	Les positions 1 et 5: sont directement frappées par l'air chaud qui pourrait brûler les préparations délicates.	Il est recommandé de tourner les lèchefrites à mi-cuisson.

Attention :

L'appareil dispose d'un système d'autotest qui permet de détecter toute anomalie de fonctionnement. Ces anomalies sont affichées sous la forme: «F—» suivi de chiffres.

Contacter alors un service d'assistance technique.

Avant d'appeler le service de dépannage :

• Verifier s'il est possible de résoudre le problème soi-même;
• Redémarrer le programme pour contrôle si le problème a été résolu;
• Si ce n'est pas le cas, contacter le service d'Assistance technique agreeé.

! Ne jamais faire appel à des techniciens non agréés.

Indiquer :

• le type d'anomalie;
• le code erreur affché sur l'écran TEMPERATURE
• le modele de l'appareil (Mod.);
• son numéro de série (S/N).

Ces informations figurent sur la plaque signaletique apposoed sur l'appareil

ES

Italiano, 1 François, 31 English, 16

Espanol, 46

Portugues,61

FK 1037 EN .20 X /HA

FK 103 EL .20 X /HA

FK 1037 EN .20 /HA

FK 103 EL .20 /HA

FK 103 ENS C X/HA

FK 103 ENS C /HA

7OFK 1039ENS C X RU/HA

7OFK 1039ENS C RU/HA

7OFK 1038 ELS C X RU/HA

7OFK 1038 ELS C RU/HA

7OFKQ 1038 ESC RU/HA

UT 103ESC X /HA

UT 103ESC /HA

FK 1032EC.20 X /HA

FK 1032EC.20 /HA

FK 1039E.20 X /HA

FK 1039E.20 /HA

FK 103EN.20 X/HA

FK 103EN.20/HA

FK 103EN C X /HA

FK 103EN C /HA

FK 103 E .20 X /HA

7OFK1039EN X RU/HA

7OFK1038EL X RU/HA

7OFKQ1038EC RU/HA

7OFK1039EL X RU/HA

Sumario

Instalación, 47-48

Montaje

Conexión electrica

Placa de caractéristicas

Desligar a corrente électrique

Limpeza do aparelho

Limpeza da porta

Substituicao da lampada

Desligar a corrente électrique
