MANUALE UTENTE Luce FK 103E.20 XHA HOTPOINT-ARISTON

Collegamento elettrico

Targhetta caratteristica

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioutilizzato,5-6

Blocco comandi

Impostare I'orologio

Impostare il contaminuti

Avviare il forno

Maniglia a ascomparsa

Ripristino impostazioni di fabbrica

Standby

Programmi, 7-10

Programmi di cottura manuali

Programmi di cottura automatici

Programmare la cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare rispettare I'ambiente

Manutenzione e cura, 12-13

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

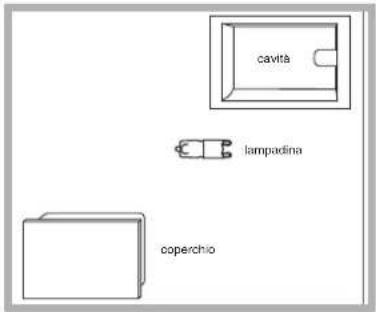

Sostituire la lampadina

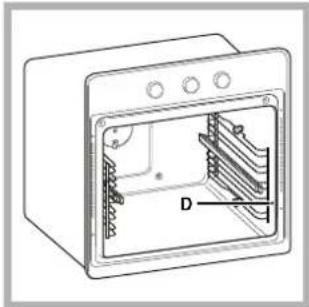

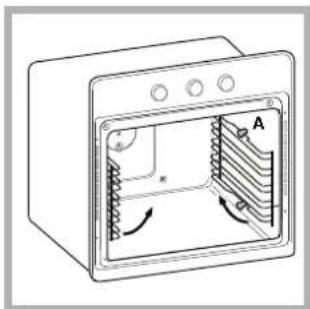

Montaggio del Kit Guide Scorrevoli

Anomalie erimedi, 14

Assistenza, 15

Assistenza attiva 7 giorni su 7

Estensione di garanzia Airbag

IT

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione cui cause danni a essere, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forn o devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
per l'incasso del fornso, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve aveo le seguenti dimensioni:

* Solo per modelli inox

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

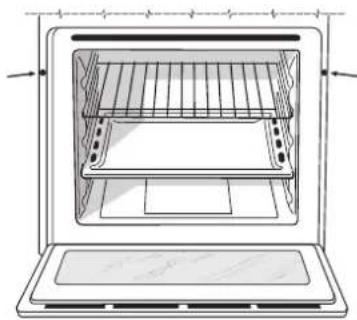

Centraggio e fissaggio

Per fissare l'apparecchio al mobile:

• après la porta del forno;
• togliere i 2 gommini che coprono i fori di fissaggio posti sulla cornice perimetrale;
• fissare il forno al mobile utilizzando 2 viti a legno;
• riposizionare i gommini coprifori.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I forn di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull'apparecchio (vedi除去).

Montaggio del cavo di alimentazione

1. Aprille la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprille il coperchio (vedi figura).

2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- 1一 e poi fissare i cavettiarsi lo teste delle viti rispetto i colori Blu (N) Marrone (L) Giallo-Verde 1一 (vedi figura).

3. Fissare il cavo
   nell'apposto
   fermacavo.

4. Chiudere il coperchio
   della morsettiera.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetto caricatteristica (vedi a fianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente (per esempio lo schienale delorno).

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua noma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去)
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristica (vedi sotto);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad appearecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualoraqueste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5altezza cm 32profondità cm 41,5
Volume	lt. 58
Collegamenti elettrici	tensione a 220-240V~ 50/60Hz(vedi targhetta caratteristiche)potenza massima assorbita2800W
ENERGYLABEL*	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Norma EN 50304Consumo energia dichiarazione Classse convenzione Forzata -funzione di riscaldamento:ECO.
CE	Questa apparecchiatura èconformere alle seguenti DirettilvComunitarie: 2006/95/CEE del12/12/06 (Bassa Tensione) esuccessive modificazioni- 2004/108/CEE del15/12/04(Compatibleità Elettromagnetica)e successive modificazioni- 93/68/CEE del 22/07/93 e successive modificazioni.- 2002/96/CE e successivemodificazioni.- 1275/2008 standby/off mode

• Senza guide estraibili

Descrizione dell'apparecchio

Vista d'insieme

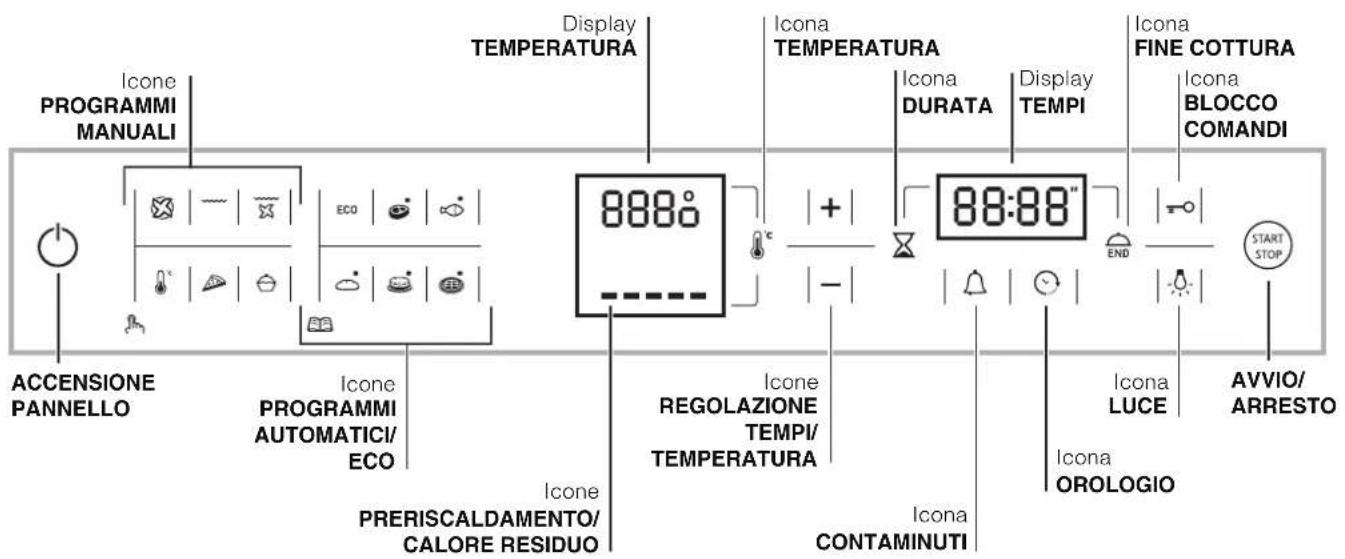

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! Per facilitare le impostazioni, tenere premuti tasti

+e-:i numeri sul display scorrono piu velocimento.
! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi.
!Non è possibile attivare i tasti touch se si indossano dei guanti.

Alcuni modelli sono dotati di un sistema di cerniere che permette alla porta di chiudersi lentamente perché sa richiesto di accompagnare la corsa con la mano. Per un corretto utilizzato, prima di chiudere:

• après completeness la porta.
• evitare di forzare la chiusura manualmente.

Blocco comandi

! E' possibile bloccare i comandi a forno spento, a cottura avviata o terminata e in programmazione.

Per bloccare i comandi che regolano ilorno,
premere il tasto 一 _ 0 per almeno 2 secondi. Viene
emesso un segnale acustico e il display
TEMPERATURA visualizza il symbolo chiave "O--n".
L'icona ccesa indica il blocco attenuato.
Per sbloccare, premere nuovamente per almeno 2
secondi il tasto

Impostare I'orologio

! L'orologio è impostabile solo a forno spento. Se il forno è in modalità standby la prima pressione del tasto visualizza l'ora corrente. Premere nuovamente per impostare l'ora.

Dopo l'allacciamento alla rete elettrica o dato un black-out, il tasto e le cîfre sul display TEMPI lampeggiano per 10 secondi. Per regolare l'orologio:

1. Premere il tasting
2. Regolare I'ora tramite i tasti +e-.
3. Raggiunta l'ora esatta, premere nuovamente il tasto
4. ripetere l'operazione sopra descrietta per i minuti In caso di black-out I'orologio delve essere

reimpostato. L'icona lampeggiante sul display segnala che l'orologio non è correttamente

impostato.

Impostare il contaminuti

! Il contaminuti è sempre impostabile sia a forno spento che acceso. Non controlling the accensione e lo spegnimento del forno.

Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 30 secondi o premendo un qualsiastanto attivo. Per regolare il contaminuti:

1. Premere il tasting
   2.Regolare il tempo desiderato con i tasti +e-
2. Raggiunta l'impostazione desiderata, premere nuovamente il tasting

L'icona accesa segnala che il contaminuti è attivo.

Per annullare il contaminuti, premere il tasto e con i tasti +e-portare il tempo fino a 00:00.

Premere nuovamente il tasting

Lo spegnimento dell'icona segnala che il contaminuti è disattivo.

Avviare il fornno

1. Accendere il pannello di controllo premendo il tasting L'apparecchio emette un triplice suono, esci e si alluminano in sequenza tutti i tasting.
2. Premere il tasto del programma di cottura desiderato. Il display TEMPERATURA visualizza: - in caso di programma manuale, la temperatura associata al programma;
3. "Auto" in caso di programma automatico.
   il display TEMPI visualizza:
4. in caso di programma manuale, l'ora corrente;
5. la durata in caso di programma automatico.
6. Premere il tasto (TAY) per avviare la cottura.
7. Ilorno entra nella fase di preriscaldamento, gli indicatori di preriscaldamento si illuminano man mano che la temperatura sale.
8. Un segnale acustico e l'accensione di tutti gli indicatori di preriscaldamento segnalano che il preriscaldamento è complete. E'possible informare gli alimenti da cuocere

9. Durante la cottura è sempre possibile:

10. modificare la temperatura premendo il tasting poi i tasting + e - (solo per programmi manuale);

-programmare la durata di una cottura (vedi Programmi);

• interrompere la cottura premendo il tastingo\ eso caso l'apparecchio ricorda la temperatura\ eventualmente modificata in precedenza (solo per\ programmi manuale).

• spagnere il forn o tenendo premuto il tasto per 3 secondi.

• In caso di black-out, se la temperatura del fornò non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio,ève, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate (per esempio: è stata programmata l'inizio di una cottura per le 20:30. Alle 19:30 ce un black-out. Al ritorno della corrente bisogna reimpostare la programmazione).

! Nel programma BARBECUE non è previsto il preriscaldamento.

! Non appoggiare mai oggetti sul fondo del forn operché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo, porta del forno edanche nella parte inferiore della porta forno.

! A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce delorno

La luce si accende aprende la porta del forno o al momento dell'avvio di un programma di cottura. Nei modelli dotati di LED /INSIDE all'avvio della cottura si accendono i led sulla porta per una migliorione illuminazione di tutti i livelli di cottura.

Il tasto - permette di accendere e spegnere la luce in qualsiasi momento.

Indicatori di calore residuo

L'apparecchio è provvisto di un indicatore di calore residuo. A forno spento il display segnalatramite l'accensione della barra del "calore residuo" la presenza di temperatura all'interno della cavity. I singoli elementi della barra si spengono man mano che la temperatura all'interno del forno si raffredda.

Maniglia a scompara

Alcuni modelli sono dotati di maniglia a scomparsa integrata nella porta forno. Basta una lieve pressione e l'apertura push/push agevola la presa per aprire e chiudere il forno. Al termine dell'utilizzo, si cui richiudere esercitando una lieve pressione.

Modalità Demo

Il forn ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi.

Per attivare la modalità DEMO premere brevamente

il tastingo, poi i tastingi + e - contemporaneamente per 6 secondi e poi premere brevamente il tastingo

Viene emesso un segnale acustico e il display TEMPERATURA visualizza "dEon"

Per disattivare la modalità DEMO, da forno spento premere contemporaneamente il tasto e il tast

per 3 secondi. Viene emesso un segnale acustico e visualizzata la scritta "dEoF".

Ripristino delle impostazioni di fabbrica

Il forno ha la possibilità di essere riportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall'utente (orologio e durate personalizzate). Per eseguire il reset spegnere il forno, tenere premuti per 6 secondi contemporaneamente il tasto della prima cottura manuale in alto a sinistra e il tasto

START. Ad avvenuto ripristino viene emesso un STOP

segnale acustico. Alla prima pressione del tasting si è riportati alla prima accensione.

Standby

Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o porta, l'apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con "Tasto Orologic" in alta luminosità. Non appena si interagisce nuovamente con l'apparecchio, il sistema ritorna in modalità operativa.

! Ad agli accensione il forno propone il primo programma di cottura manuale.

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30^ e 250^ ( 300^ per il programma BARBECUE). Eventuali modifiche della temperatura veranno memorizzate e riproposte al successivo utilizzo del programma. Se la temperatura scelta è superiore alla temperatura interna nelorno, il display TEMPERATUREA visualizza la scritta "Hot". E'COMUNQUE POSSIBLE AVIARE LA COTTURA.

Programma MULTILIVELLO

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzato fina a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficie. Effettuare le cotture con la porta delorno chiusa (vedere "Consigli pratici di cottura").

Programma GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del cicloanche l'elemento riscaldante circolare, entrano in funzione la ventola e il girarporto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del forno.

Cio impedisce la bruciatura superficiale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa (vedere "Consigli pratici di cottura").

Programmi BASSA TEMPERATURA

Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C.

Programma PIZZA

Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizi più di un ripiano alla volta,

è necessarioambiari di posizione tra loro a meta cottura.

Programma PASTICERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione).

Programma ECO

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma a risparmio energetico è indicato per la cottura di piccole pietanze, adatto per riscaldare vivande e completare cotture.

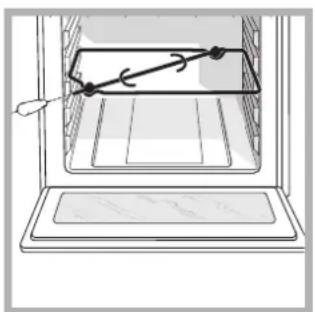

Girarrosto*

Per azionare il girarosto (vedi figura) procedere come segue: 1. mettere la leccarda in posizione 1; 2. mettere il sostegno del girarastro in posizione 3 e insertire lo spiedo nell'apposto foroippo sulla parete posteriore delorno;

1. azionare il girarosto selezionando i programmi

! Col programma avviato, se si après la porta il girarrosto si arresta.

Programmi di cottura automatici

! Latemperaturatempeurataiaudi cottura sono prestabilititeprestabilitiStema C.O.P.8QCrRuBaCottura Ottimale ProgrammataPttimaler Programmata

automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata informando a freddofredaldocaldo possibile personalizzare la durata di cottura in base ai propri gusti personali modificandola di ± 5 / 10 minuti a seconda del programma scelto. Se la modifica viene effettuata prima dell'avvio del programma, estaiene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forno è superiore a quella proposta per il programma scelto, il display TEMPERATURA visualizza la scritta "Hot" e non è

• Presente solo in alcuni modelli.

possible avviare la cottura; attendere che il forno si raffreddi.

! Al raggiungimento della fase di cottura il forno emette un segnale acustico.

! Non aprite la porta forn o per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma MANZO

Utilizzare questa funzione per cuocere carni di vitello, maiale, agnello. Informare a forno freddo. E' comunque possibile informareanche a forno caldo.

Programma FILETTO DI PESCE

Questa funzione è adatta per cuocere filetti di piccole-medie dimensioni. Informare a forno freddo.

Programma PANE

Utilizzare questa funzione per cuocere il pane. Per ottenere i migliori risultati vi consigliamo di seguire attendamente leindicazioni sotto riportate:

rispettare la ricetta;
- il peso massimo per leccarda;
non dimenticare di mettere 50 g (0,5 dl) di acqua fredda sulla leccarda alla posizione 5;
- la lievitazione del impasto va fatto a temperatura ambiente per 1 ora o 1 ora e mezzo, in funzione della temperature della stanza, e in pratica, sono al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso
2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d'impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell'acqua leggermente tiepida (circa 35 gradi).
• Aprite la farina a fontana.
• Versare il miscuglio di acqua e lievito
• Lavorare fino ad ottenimento di un impasto omogeneo e poco colioso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Fomare una palla,METtere l'impasto in un'insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell'impasto si secchi. Mettere l'insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40^ e lasciar lievitare per circa 1 ora (il volume dell'impasto deve raddoppiare)
  Dividere la palla per ottenere i diversi pani.
  Disporli sulla leccarda su una carta forno.
• Cospargere i pani di farina.

• Fare dei tagli sui pani.

• Infornare a fornfo freddo.

• Avviare la cottura PANE
• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

Programma DOLCI

Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sua base di lievito chimico e alla. Informatare a forno freddo. E' comunque possibile informareanche a forno caldo.

Programma CROSTATE

Questa funzione è ideale per tutte le ricette di crostate (ché normalmente necessitàn di una buona cottura fatto). Informare a forno freddo.

E' comunique possibile infornare a anche forno caldo.

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.
! Selezionando un programma di cottura è attivo il tasto ed è quindi possibile programmare la durata. Solo dopo aver impostato la durata, il tasto si attiva ed è quindi possibile programmare una cottura ritardata.

Programmare la durata

1. Premere il tasting; il tasting le cière sul display TEMPI lampeggiano.
2. Per impostare la durata premere i tasti + e -
3. Raggiunta la durata desiderata, premere nuovamente il tasto.
4. Premere il tasto (START) per avviare la cottura.
5. A cottura terminata, sul display TEMPERUTURA compare la scritta "END" e viene ermesso un segnale acustico.
6. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arrresta automaticamente alle 10:15.

Programmare una cottura ritardata

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.
! Perutilizzare al meglio la programmazione ridatdata è necessario che l'orologio sia correttamente impostato.

1. Premere il tasto e seguire la procedura da 1 a 3 descrietta per la durata.
2. Poi premere il tasto e regolare l'ora di fine premendo i tasti +e-.
3. Raggiunta l'ora di fine cottura desiderata, premere nuovamente il tasto END
4. Premere il tasting per attivare la programmazione.

I tasti e lampeggiano alternativamente per segnalare che è stata effettuata una programmazione; durante il periodo di attesa della partenza della cottura, il display TEMPI visualizza alternativamente la durata e l'ora di fine cottura.

1. Una volta terminata la cottura, il display TEMPERATURA visualizza la scritta "END" e viene emesso un segnale acustico.
2. Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.
   Per annullare una programmazione premere il tasting.

Consigli praticidi cottura

! Nelle cotture ventilate non utilizzato le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disponre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà se ottiene una pizza croccante.
• Nel caso di Puzzle molto farcite è consigliabile. insere la mozzarella a metà cottura.

Tabella cottura

Programmi	Alimenti Peso	(Kg)	Posizione dei ripiani		Preriscaldamento	Temperatura consigliata (°C)	Durata cottura (minutl)
Manuali			guide standard	guide scorrevoli
Multilivello*	Pizza su 2 ripiani		2 e 4	1 e 3	si	210-220	20-25
	Crostate su 2 ripiani/torte su 2 ripiani		2 e 4	1 e 3	si	180	30-35
	Pan di spagna su 2 ripiani (su leccarda)		2 e 4	1 e 3	si	160-170	20-30
	Pollo arrosto + patate	1+1	1 e 2/3	1 e 3	si	200-210	65-75
	Agnello	1	2	1	si	190-200	45-50
	Sgombero	1	1 o 2	1	si	180	30-35
	Läsagne	1	2	1	si	180-190	35-40
	Bignò su 3 ripiani		1 o 3 o 5	1 o 2 e 4	si	190	20-25
	Biscotti su 3 ripiani		1 e 3 e 5	1 e 2 e 4	si	180	10-20
	Salatini di sfoglia al formaggio su 2 ripiani		2 e 4	1 e 3	si	210	20-25
	Torte salute		1 e 3	1 e 3	si	190-200	25-35
Barbecue*	Sgombero	1	4	3	no	300	10-20
	Soglio o seppie	0,7	4	3	no	300	10-15
	Spiedini di calamari e gamberi	0,7	4	3	no	300	10-15
	Fileto di merluzzo	0,7	4	3	no	300	10-15
	Verdure alla griglia	0,5	3 o 4	2 o 3	no	300	15-20
	Bistecca di vitello	0,8	4	3	no	300	10-20
	Salsicce	0,7	4	3	no	300	10-20
	Hamburger	n° 4 o 5	4	3	no	300	10-12
	Toast (opane tostato)	n° 4 o 6	4	3	no	300	3-5
	Pollo allo spiedo con girarrosto (ove presente)	1	-	-	no	300	70-80
	Agnello allo spiedo con girarrosto (ove presente)	1	-	-	no	300	70-80
Gratin*	Pollo alla griglia	1,5	2	2	no	210	55-60
	Seppie	1	2	2	no	200	30-35
	Pollo allo spiedo con girarrosto (ove presente)	1,5	-	-	no	210	70-80
	Anatra allo spiedo con girarrosto (ove presente)	1,5	-	-	no	210	60-70
	Arrosto di vitello o manzo	1	2	2	no	210	60-75
	Arrosto di maiale	1	2	2	no	210	70-80
	Agnello	1	2	2	no	210	40-45
Bassa temperature*	Lievitazione / scongelamento	-	2	1	no	40	-
	Meringhe bianche	-	2	1	no	65	8-12 ore
	Came / Pesce	-	2	1	no	90	90-180
Pizza*	Pizza	0,5	2	1	si	210-220	15-20
	Focacce	0,5	2	1	si	190-200	20-25
Pasticceria*	Crostate	0,5	2 o 3	1 o 2	si	180	25-35
	Torta di frutta	1	2 o 3	1 o 2	si	180	40-50
	Plum-cake	0,7	2 o 3	1 o 2	si	180	45-55
	Cake piccoli su 2 ripiani	0,7	2 e 4	1 e 3	si	180-190	20-25
	Pan di spagna	0,6	2 o 3	1 o 2	si	160-170	35-40
	Bignè su 2 ripiani	0,7	1 e 3	1 e 2	si	180-190	20-30
	Biscotti su 2 ripiani	0,7	1 e 3	1 e 2	si	180	20-25
	Crèpes farcile	0,8	2	1	si	200	30-35
	Meringhe su 2 ripiani	0,5	1 e 3	1 e 2	si	90	180
	Salatini di sfoglia al formaggio	0,5	2	1	si	210	20-25
Automatici**
Manzo	Arrosi 1 2 o 3 2 no
Filetto di pesce	Merluzzo	0,4-0,5	2 o 3	2	no
	Cornia	0,4-0,5	2 o 3	2	no
	Trotta	0,4-0,5	2 o 3	2	no
Pane***	Pane (vedi ricetta)	1	1	o 2	1 n	o
Dolci	Dolci	1 2 o	3 2 no
Crostate	Crostate	0,5 2 o	3 2 no

• I temi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I temi di preriscaldamento del fornso sono preimpostati e non modificabili manually.
  Le durate delle cotture automatiche sono preimpostate. I valori sono modificabili dall'utente a partire nella durata preimpostata.
  * Come da ricetta,aggiungere 50 gr (0,5 dl) di acqua nella leccarda in posizione 5.

! Programma ECO : Questo programma, con maggiori tempi di cottura ma con un sensibile risparmio energetico, è indicato per pietanze quali filetti di pesce, piccola pasticceria e verdure. E' adattoanche per riscaldare vivande e completare cotture.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui bianchi del forno.
  Non toccare I'apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
  Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
  Non rivestire il fondo delorno con fogli di alluminio.
  Non ripore materiale infiammabile nel forno: se l'apparecchio vieneMESSO inavvertamente in funzione potrebbe incendiarsi.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Non appoggiare oggetti sulla porta del forno aperta.

• Evitare che i bambini giochno con l'apparecchio.

• Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la "cottura ridata" (vedi Programm), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenerile migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

IT

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Lievi differenze di colore sul lato anteriore del forno sono dovute a diversi materiali quali vetro, plastica o metallo.
• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riflesso della luce della lampada del forno.
• A temperature molto elevate lo smalto viene marcato a fuoco. Durante quello processo potrebbero generersi variazioni cromatiche. Questo è normale e non influisce in alcun modo sul funzionamento. I bordi delle lamiere sottili non possono essere smaltati integralmente e possono pertanto apparire grezzi. Questo non pregiudica la protezione anticorrosione.
• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
  L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.
• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzato una spugnetta.
  ! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

! Nei modelli dotati di LED INSIDE non è possibile smontare la porta.

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. après completeness la porta (vedi figura);
2. servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro del portalampada.

2. Estrarre la lampadina e sostituirla con una analoga: lampada

alogena tensione 230V, potenza 25 W, attacco G 9. 3. Rimontare il coperchio (vedi figura).

! Non toccare direttamente con le mani la lampadina.

Montaggio del Kit Guide Scorevoli

Per montare le guid escorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telao prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, perché i fori per quello destro sono in basso. 4. Infine incastrare i telai sui distanzieri A.

! Non insere le guide scorrevoli alla posizione 5.

Pannelli catalitici laterali e posteriore*

Sono pannelli ricoperti da uno speciale smalto che è in grado di assorbire il grasso che si sviluppa delle cotture.

Questo smalto è abbastanza resistente per consentire lo scorrimento dei vari accessori (griglie, leccarde, ecc...)enza deteriorarci. Non c'è bisogno di preoccuparsi se piccole tracce bianche appaiono sulle superfici.

Tuttavia bisogna evitare di:

• raschiare lo smalto con oggetti taglienti (per esempio un coltello);
  -utilizzare detergenti o abrasivi.

• Presente solo in alcuni modelli.

Problema Possibile causa	Rimedio
Il "Tasto Orologic" e le cifre sul display lampeggiano.	L'apparecchio è stato appena allacciato alla rete elettrica o c'è stato un black-out.	Impostare l'orologio.
La programmazione di una cottura non si è avviata.	C'è stato un black-out. Reimpostare le programmazioni.
Solo il "Tasto Orologic" è acceso in alta luminosità.	L'apparecchio è in modalità standby.	Toccare un tasting qualsiasi per uscire alla modalità standby.
Ho scelto un programma automatico. Il display visualizza "Hot" e la cottura non si avvia.	La temperatura interna nel forno è superiore a quella proposta per il programma scelto.	Attenderere che il forno si raffreddi.
Ho scelto la cottura ventilata e il cibo presente delle bruciature.	Le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.	Si consiglia di ruotare le leccarde a metà cottura.

Attenzione:

L'apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: "F--" seguito da numero. In queste casi è necessario l'intervento dell'assistenza tecnica.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente;
• Riaviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• il messaggio visible sul display TEMPERATURA
• Il modello della macchina (Mod.)
• Il numero di seri (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'appareccchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una moderna cifra protegge il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisito il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore alla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco.

Inoltre, qualora I'elettrodomestico non sa riparabile la garanzia prede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

GB

FR

Italiano, 1 François, 31 English, 16

Espanol, 46

Portugues,61

FK 1037 EN .20 X /HA

FK 103 EL .20 X /HA

FK 1037 EN .20 /HA

FK 103 EL .20 /HA

FK 103 ENS C X/HA

FK 103 ENS C /HA

7OFK 1039ENS C X RU/HA

7OFK 1039ENS C RU/HA

7OFK 1038 ELS C X RU/HA

7OFK 1038 ELS C RU/HA

7OFKQ 1038 ESC RU/HA

UT 103ESC X /HA

UT 103ESC /HA

FK 1032EC.20 X/HA

FK 1032EC.20 /HA

FK 1039E.20 X /HA

FK 1039E.20 /HA

FK 103EN.20 X/HA

FK 103EN.20/HA

FK 103EN C X /HA

FK 103EN C /HA

FK 103 E .20 X /HA

7OFK1039EN X RU/HA

7OFK1038EL X RU/HA

7OFKQ1038EC RU/HA

7OFK1039EL X RU/HA

Contents

Installation, 17-18

Positioning
