MODE D'EMPLOI ZEG3915IXA ZANUSSI

FR Notice d'utilisation 23

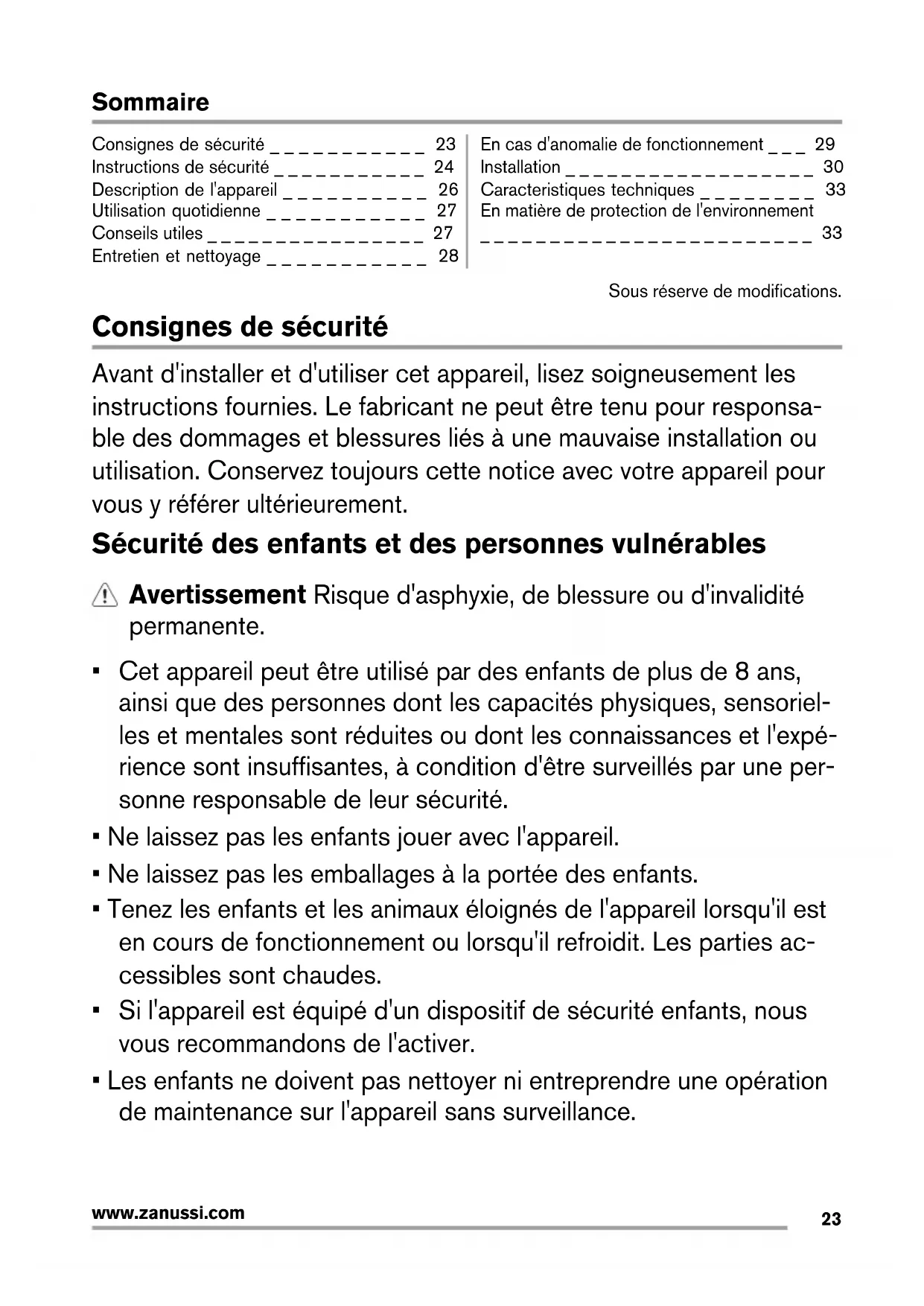

www.zanussi.comSommaire

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ 23

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ _ 24

Description de l'appareil _ _ _ _ _ _ _ _ _ _ 26

En cas d'anomalie de fonctionnement _ _ _ 29

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30

Caracteristiques techniques _ _ _ _ _ _ _ _ 33

En matière de protection de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les

instructions fournies. Le fabricant ne peut être tenu pour responsa-

ble des dommages et blessures liés à une mauvaise installation ou

utilisation. Conservez toujours cette notice avec votre appareil pour

vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité

• Cet appareil peut être utilisé par des enfants de plus de 8 ans,

ainsi que des personnes dont les capacités physiques, sensoriel-

les et mentales sont réduites ou dont les connaissances et l'expé-

rience sont insuffisantes, à condition d'être surveillés par une per-

sonne responsable de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est

en cours de fonctionnement ou lorsqu'il refroidit. Les parties ac-

cessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous

vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération

de maintenance sur l'appareil sans surveillance.

www.zanussi.comSécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant

son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou

un système de commande à distance.

• Il peut être dangereux de laisser chauffer de la graisse ou de l'hui-

le sans surveillance sur une table de cuisson car cela pourrait

provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt

l'appareil puis couvrez les flammes, par exemple avec un couver-

cle ou une couverture ignifuge.

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes,

cuillères ou couvercles sur la table de cuisson car ils pourraient

Instructions de sécurité

Avertissement L'appareil doit être

installé uniquement par un professionnel

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appa-

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Respectez la distance minimale requise avec

les autres appareils et éléments.

• Soyez toujours vigilants lorsque vous dépla-

cez l'appareil car il est lourd. Portez toujours

des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un

matériau d'étanchéité pour éviter que la moi-

sissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de

la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou

sous une fenêtre. Les récipients chauds ris-

queraient de tomber de l'appareil lors de l'ou-

verture de celles-ci.

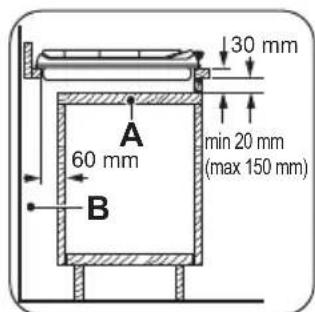

• Si l'appareil est installé au-dessus de tiroirs,

assurez-vous qu'il y a suffisamment d'espace

entre le fond de l'appareil et le tiroir supérieur

pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très

chaud. Nous vous recommandons d'installer

un panneau de séparation ignifuge sous l'ap-

pareil pour en bloquer l'accès.

Branchement électrique

Avertissement Risque d'incendie ou

• L'ensemble des branchements électriques

doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

www.zanussi.com• Avant toute intervention, assurez-vous que

l'appareil est débranché.

• Utilisez le câble d'alimentation électrique ap-

• Ne laissez pas le câble d'alimentation s'em-

• Assurez-vous que le câble d'alimentation ou

la fiche (si présente) n'entrent pas en contact

avec les surfaces brûlantes de l'appareil ou

les récipients brûlants lorsque vous branchez

l'appareil à des prises électriques situées à

• Assurez-vous que l'appareil est bien installé.

Un câble d'alimentation lâche et inapproprié

ou une fiche (si présente) non serrée peu-

vent être à l'origine d'une surchauffe des bor-

• Assurez-vous qu'une protection anti-électro-

cution est installée.

• Utilisez un collier anti-traction sur le câble.

• Veillez à ne pas endommager la fiche secteur

(si présente) ni le câble d'alimentation. Con-

tactez le service après-vente ou un électri-

cien pour remplacer le câble d'alimentation

• L'installation électrique doit être équipée d'un

dispositif d'isolement à coupure omnipolaire.

Le dispositif d'isolement doit présenter une

distance d'ouverture des contacts d'au moins

• N'utilisez que des systèmes d'isolation ap-

propriés : des coupe-circuits, des fusibles

(les fusibles à visser doivent être retirés du

support), un disjoncteur différentiel et des

Avertissement Risque de blessures, de

brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement

• Ne modifiez pas les caractéristiques de cet

• Ne laissez jamais l'appareil sans surveillance

pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains

mouillées ou lorsqu'il est en contact avec de

• Ne posez pas de couverts ou de couvercles

sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque

• N'utilisez jamais l'appareil comme plan de

travail ni comme plan de stockage.

Avertissement Risque d'explosion ou

• Les graisses et l'huile chaudes peuvent dé-

gager des vapeurs inflammables. Tenez les

flammes ou les objets chauds éloignés des

graisses et de l'huile lorsque vous vous en

servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude

peuvent provoquer une combustion sponta-

• L'huile qui a servi contient des restes d'ali-

ments qui peuvent provoquer un incendie à

température plus faible que l'huile n'ayant ja-

• Ne placez pas de produits inflammables ou

d'éléments imbibés de produits inflammables

à l'intérieur, à proximité ou sur l'appareil.

Avertissement Risque de dommage de

• Ne laissez pas de récipients chauds sur le

bandeau de commande.

• Ne laissez pas le contenu des récipients de

• Ne faites jamais fonctionner les zones de

cuisson avec des récipients de cuisson vides

ou sans aucun récipient de cuisson.

• Ne placez jamais de papier aluminium sur

• Ne laissez pas de liquides acides, tels que

du vinaigre, du jus de citron ou du produit

détartrant, entrer en contact avec la table de

cuisson. Cela peut provoquer l'apparition de

Entretien et nettoyage

www.zanussi.comAvertissement Risque de dommage de

• Nettoyez régulièrement l'appareil afin de

maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur pour

nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux hu-

mide. Utilisez uniquement des produits de la-

vage neutres. N'utilisez pas de produits abra-

sifs, de tampons à récurer, de solvants ou

d'objets métalliques.

Avertissement Risque de blessure ou

• Contactez votre service municipal pour obte-

nir des informations sur la marche à suivre

pour mettre l'appareil au rebut.

• Débranchez l'appareil de l'alimentation sec-

• Coupez le câble d'alimentation et mettez-le

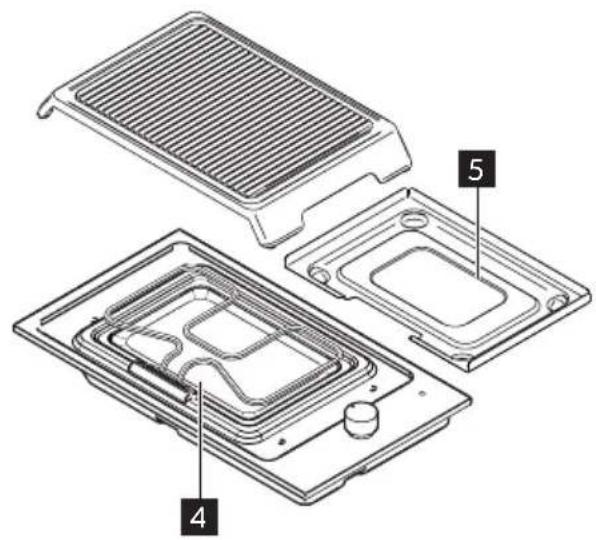

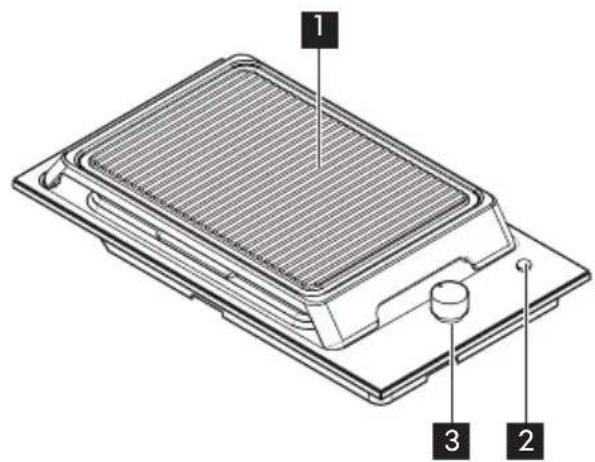

Description de l'appareil

Voyant de mise sous tension

Manettes de commande des zones de

max chaleur maximale

www.zanussi.comUtilisation quotidienne

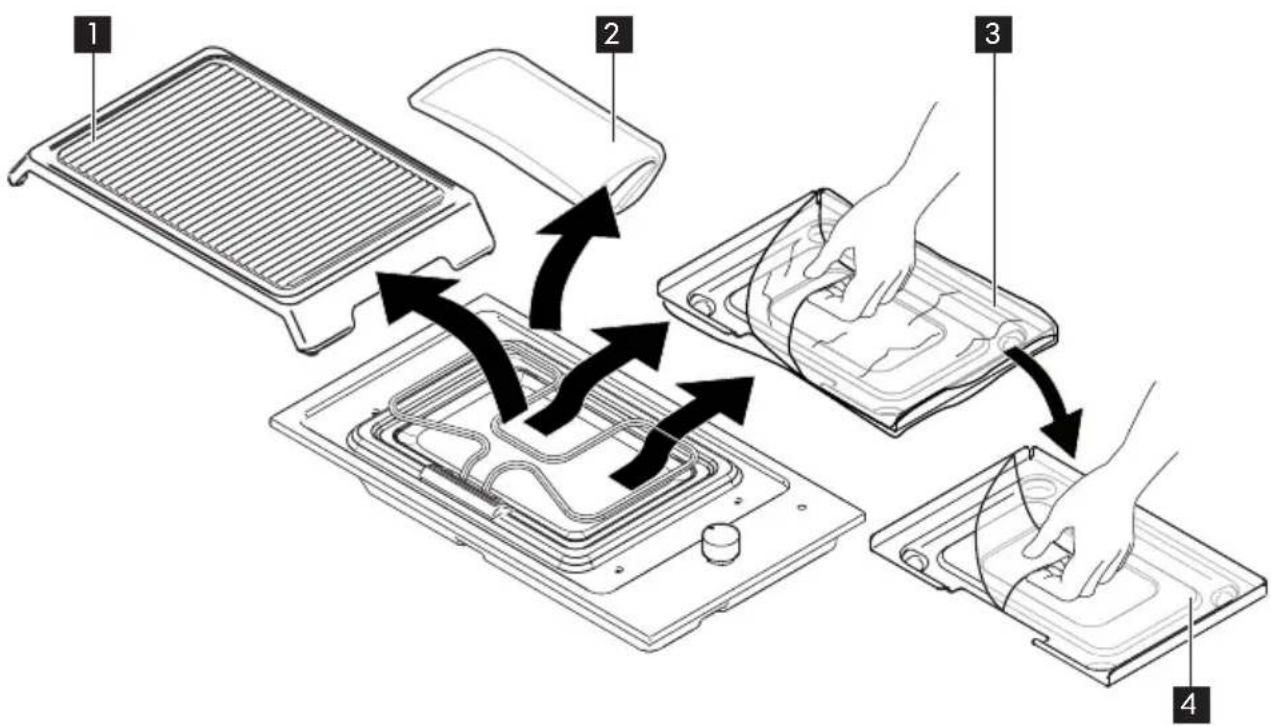

Avant la première utilisation

Préchauffez le gril sur le niveau de cuisson

maximal pendant 15 minutes. Il peut se déga-

ger une odeur et une fumée désagréables.

C'est normal. Assurez-vous que la ventilation

1. Retirez toutes les pièces en dessous du

. Le sachet en plastique

contenant la notice d'utilisation

joint d'étanchéité pour la procédure d'ins-

2. Remontez la protection en acier et le gril

en fonte dans leur position d'origine.

3. Mettez le gril vide en fonctionnement envi-

ron 10 minutes sur la puissance maximale.

Pour mettre en fonctionnement la zone de cuis-

son et augmenter le niveau de cuisson, tournez

la manette vers la droite. Pour diminuer le ni-

veau de cuisson, tournez la manette vers la

gauche. Pour mettre à l'arrêt la zone de cuis-

son, positionnez la manette sur 0.

• Si possible, couvrez toujours les réci-

pients avec un couvercle pendant la

• Éteignez le gril avant la fin du temps de

cuisson pour utiliser la chaleur résiduel-

www.zanussi.comAttention Utilisez les niveaux de cuisson

intermédiaires lorsque vous cuisez des

aliments gras afin d'éviter la production de

La partie avant du gril reste chaude pendant

longtemps une fois la cuisson terminée. Utilisez

toujours des gants de cuisine pour retirer ou

remettre des aliments sur le gril.

Récipient de cuisson

• Le fond du récipient de cuisson doit

être lisse, propre et sec, aussi plat et

épais que possible avant chaque utilisa-

Les valeurs figurant dans le tableau suivant sont

fournies à titre indicatif.

Temps de cuisson (en mi-

Tomates - 4 max 5 8-10 5-6

Entretien et nettoyage

Nettoyez l'appareil après chaque utilisation.

Utilisez toujours des récipients de cuisson dont

le fond est propre et sec, lisse et plat.

Avertissement Avant toute opération

d'entretien ou de nettoyage, vous devez

impérativement débrancher électriquement la

Avertissement Les objets pointus/

tranchants et les produits de nettoyage

abrasifs peuvent endommager l'appareil.

Par mesure de sécurité, il est interdit de

nettoyer l'appareil avec un appareil à jet de

vapeur ou à haute pression.

Dessus de l'appareil

Nettoyez régulièrement le dessus de l'appareil.

Utilisez un chiffon humide et de l'eau savonneu-

• de produits ménagers ni d'eau de javel,

• de tampons imprégnés de savon ne conve-

nant pas aux poêles anti-adhérentes,

• de tampons à récurer,

• de produits détachants pour évier/lavabo.

Si l'appareil est très sale, utilisez :

• Pour les tables de cuisson en acier inoxyda-

ble, utilisez un nettoyant spécial pour acier

www.zanussi.com• Pour les autres tables de cuisson, utilisez de

l'eau chaude additionnée d'un détergent

Vous pouvez démonter les manettes de com-

mande afin de faciliter le nettoyage de la surfa-

ce de l'appareil. Démontez-les délicatement.

Attendez toujours que le gril en fonte ait refroidi

avant de le nettoyer. Nettoyez-le dans l'évier,

avec de l'eau chaude additionnée de détergent

doux ou d'un chiffon doux imbibé d'eau chaude.

Séchez soigneusement le gril en fonte avant de

le remettre en place sur la table de cuisson.

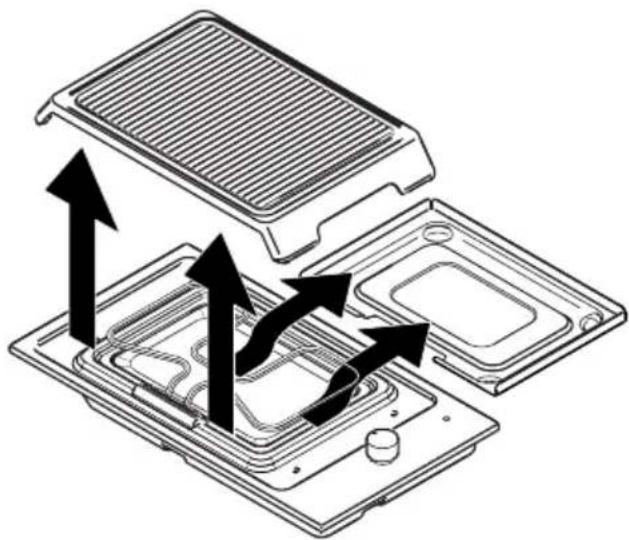

Attention Vous pouvez retirer la

protection en acier située sous la

résistance afin de nettoyer l'appareil plus

profondément. Assurez-vous de bien la

remettre en place une fois le nettoyage terminé.

Cela est essentiel au bon fonctionnement de

En cas d'anomalie de fonctionnement

Problème Cause et solution possibles

L'appareil ne fonctionne pas du

• Vérifiez le fusible du système électrique de l'habitation dans la boîte à

fusibles. Si les fusibles grillent de manière répétée, faites appel à un

électricien qualifié.

La zone de cuisson ne chauffe

• Vérifiez que l'appareil est bien branché et en fonctionnement.

• Vérifiez le fusible du système électrique de l'habitation dans la boîte à

fusibles. Si les fusibles grillent de manière répétée, faites appel à un

électricien qualifié.

Les résultats de cuisson ne sont

• Assurez-vous que le foyer de cuisson est propre et sec.

• Assurez-vous que le diamètre de la casserole utilisée est adapté au

• Assurez-vous que le fond de la casserole utilisée est parfaitement

• Assurez-vous que le réglage de cuisson utilisé est adapté au type de

www.zanussi.comCertaines anomalies de fonctionnement peu-

vent dépendre d'opérations d'entretien non cor-

rectes ou d'oubli et peuvent être résolues à l'ai-

de des indications fournies dans le tableau,

sans faire appel à un service après-vente. Si

l'anomalie persiste, contactez votre magasin

vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise uti-

lisation ou si l'installation de l'appareil n'a

pas été réalisée par un professionnel qualifié, le

déplacement du technicien du service après

vente ou du revendeur peut être facturé même

en cours de garantie.

Ces informations sont nécessaires pour

pouvoir vous offrir une aide rapide et

adaptée. Ces données figurent sur la pla-

que signalétique fournie.

• Description du modèle

• Référence produit (PNC)

• Numéro de série (S.N.)

Utilisez exclusivement des pièces d'origine cer-

tifiées constructeur. Elles sont disponibles au-

près de votre service après-vente.

Étiquettes fournies avec le sac

Collez les étiquettes adhésives comme indiqué

Collez-la sur la carte de garantie et en-

Collez-la sur la carte de garantie et conser-

Collez-la sur la notice d'utilisation

Avertissement Veuillez lire attentivement

les instructions et les suivre

scrupuleusement. Vous risqueriez de vous

blesser ou d'endommager l'appareil.

• Vérifiez que l'appareil n'a pas été endomma-

gé pendant le transport. Ne branchez pas un

appareil endommagé. Si nécessaire, contac-

tez votre magasin vendeur.

• L'installation et le raccordement de l'ap-

pareil à l'alimentation électrique doi-

vent uniquement être effectués par un

professionnel qualifié.

• N'utilisez des appareils encastrables

qu'après les avoir installés dans des meubles

www.zanussi.comd'encastrement appropriés répondant aux

• Ne modifiez pas les caractéristiques de cet

appareil. Vous risqueriez de vous blesser ou

d'endommager l'appareil.

• Respectez la législation, la réglementation,

les directives et les normes en vigueur dans

le pays où vous utiliserez l'appareil (régle-

mentations relatives à la sécurité, au recycla-

ge, règles de sécurité des appareils électri-

• Respectez l'espacement minimal requis par

rapport aux autres appareils.

• Installez une protection contre les chocs, par

exemple, n'installez des tiroirs que si un pan-

neau de protection se trouve directement

• Si la patte de scellement se trouve à proximi-

té du répartiteur, vérifiez toujours que le câ-

ble d'alimentation n'entre pas en contact

avec le bord de la patte.

• Pour les protéger de l'humidité, mettez du

mastic (joint) adapté sur les surfaces de dé-

coupe du plan de travail.

• Scellez l'appareil au plan de travail sans lais-

ser d'espace à l'aide du mastic approprié.

• Protégez le bas de l'appareil de la vapeur et

de l'humidité provenant par exemple d'un la-

ve-vaisselle ou d'un four.

• N'installez pas l'appareil près d'une porte ou

sous une fenêtre. Les récipients chauds sur

la table de cuisson pourraient se renverser à

• Avant tout nettoyage ou intervention

technique, débranchez la prise électri-

Avertissement Risque de choc

électrique. Respectez soigneusement les

instructions pour le branchement électrique.

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors tension.

• Assurez une protection contre les contacts

électriques pour une installation conforme.

• Des connexions desserrées ou incorrectes

peuvent être à l’origine d’une surchauffe des

• L'installation et le raccordement électrique

de votre appareil ne doivent être effectués

que par un professionnel qualifié.

• Utilisez une pince pour détendre le câble.

• Utilisez le câble d'alimentation approprié et

remplacez-le par un câble spécialement

adapté s'il est endommagé.

L'appareil doit disposer d'une installation élec-

trique vous permettant de le débrancher de

l'alimentation principale à tous les pôles, avec

une largeur d'ouverture de contact d'au moins

3 mm. Les dispositifs d'isolement appropriés

comprennent : des coupe-circuits, des fusibles

(les fusibles à visser doivent être retirés du sup-

port), un disjoncteur différentiel et des contac-

La responsabilité du fabricant ne peut

être mise en cause pour tout préjudice

corporel affectant des personnes ou des

animaux ou tout préjudice matériel dû au

non-respect de ces conditions.

Branchement électrique

• L'appareil doit être relié à la terre en respec-

tant bien les précautions de sécurité.

• Vérifiez que la tension nominale et le type

d'alimentation figurant sur la plaque signaléti-

que correspondent aux valeurs d'alimentation

• Cet appareil est alimenté à l'aide d'un câble

principal. Une fiche appropriée doit être

adaptée au cordon d'alimentation (reportez-

vous à la charge électrique spécifiée sur la

plaque signalétique). La fiche doit être insé-

rée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, fai-

tes appel au service après-vente de votre

• Utilisez toujours une prise antichoc correcte-

• Assurez-vous que la prise principale est ac-

cessible après installation.

• Ne tirez jamais sur le câble d'alimentation

électrique pour débrancher l'appareil. Tirez

toujours sur la prise de courant.

www.zanussi.com• L'appareil ne doit pas être raccordé à l'aide

d'un prolongateur, d'un raccordement multi-

ple ou d'une prise multiple (risque d'incen-

die). Vérifiez que la prise de terre est confor-

me aux règlements en vigueur.

• Le câble d'alimentation doit être placé de

manière à ce qu'il n'entre pas en contact

avec une surface chaude.

• Raccordez l'appareil au secteur à l'aide d'un

système permettant le débranchement de

l'appareil à tous les pôles, avec une largeur

d'ouverture de contact d'au moins 3 mm., par

exemple, un disjoncteur automatique de pro-

tection, des déclencheurs de perte à la terre

• Aucune partie du cordon d'alimentation ne

doit afficher une température supérieure à

90 °C. Le câble neutre bleu doit être raccor-

dé à la borne « N » de la plaque à bornes. Le

câble de phase marron (ou noir) (partant de

la borne « L » de la plaque à bornes doit tou-

jours être relié à la phase sous tension.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement

qu'avec un câble de type H05V2V2-F T90 ou

équivalent. Assurez-vous que la section du câ-

ble convient à la tension et à la température de

fonctionnement. Le câble de terre jaune/vert

doit être plus long d'environ 2 cm que le câble

de phase marron (ou noir).

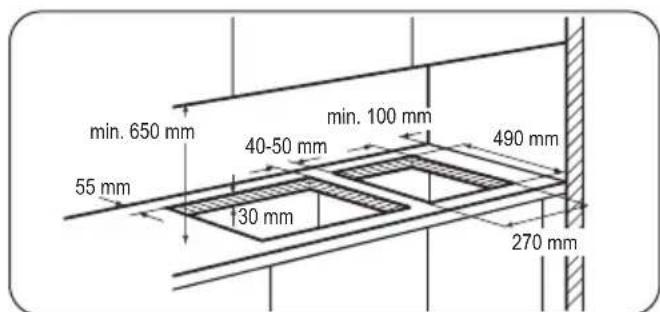

490 mm min. 100 mm 270 mm

Si vous devez installer plusieurs tables de cuis-

son de 30 cm les unes à côté des autres dans

la même découpe, vous pouvez vous procurer

un kit de montage comprenant un support laté-

ral et des joints supplémentaires auprès de vo-

tre service après vente. Les instructions d'ins-

tallation correspondantes sont fournies avec le

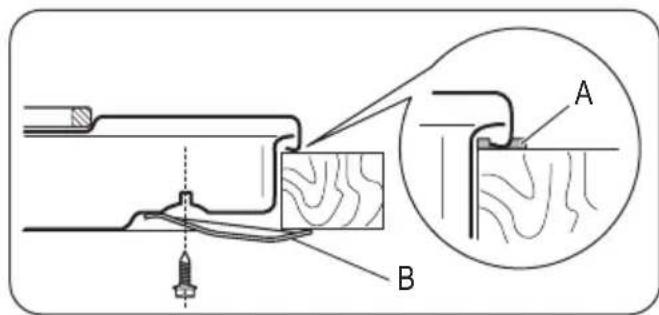

B) équerres fournies

Attention Installez l'appareil uniquement

sur un plan de travail dont la surface est

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson

doit être facilement amovible et facile d'accès

au cas où une intervention technique serait né-

b) Espace pour les branchements

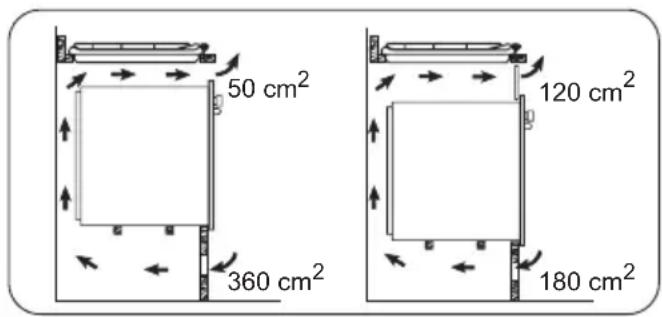

www.zanussi.comAu-dessus d'un four

Les dimensions de la niche d'encastrement de

la table de cuisson doivent être conformes aux

indications et l'élément de cuisine doit être

équipé d'aérations pour assurer un apport d'air

continu. Les branchements électriques de la ta-

ble de cuisson et du four doivent être installés

séparément pour des raisons de sécurité et

pour permettre de retirer facilement le four de

Caracteristiques techniques

d'encastrement de la table de

Zone de cuisson 1,0 kW Puissance totale 1,0 kW Alimentation électrique 230 V ~ 50 Hz

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité

comme déchet ménager. Il doit être remis au

point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et

En procédant à la mise au rebut de l'appareil

dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant

ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage de

ce produit, veuillez prendre contact avec les

services de votre commune ou le magasin où

vous avez effectué l'achat.

Tous les matériaux d'emballage sont éco-

logiques et recyclables. Les composants

en plastique sont identifiables grâce aux sigles :

>PE<,>PS<, etc. Veuillez jeter les matériaux

d'emballage dans le conteneur approprié du

centre de collecte des déchets de votre com-

quada à voltagem e à temperatura de funciona-
