MANUAL DE USUARIO ZEG3915IXA ZANUSSI

ES Manual de instrucciones 56

ma de controlo remoto separado.

efectuadas por um electricista qualificado.

se estiver danificado.

Indicador de funcionamento

tos no grau de cozedura máximo. Esta opera-

minutos no grau de cozedura máximo.

racterísticas fornecida.

à corrente eléctrica. Cumpra

talada e à prova de choques eléctricos.

as respectivas instruções de instalação.

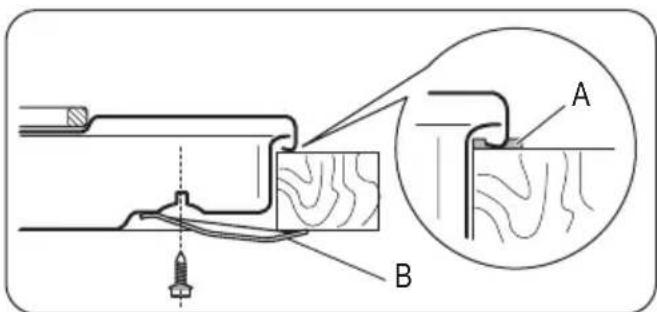

B A A) vedante fornecido

B) suportes fornecidos

Cuidado Instale o aparelho apenas numa

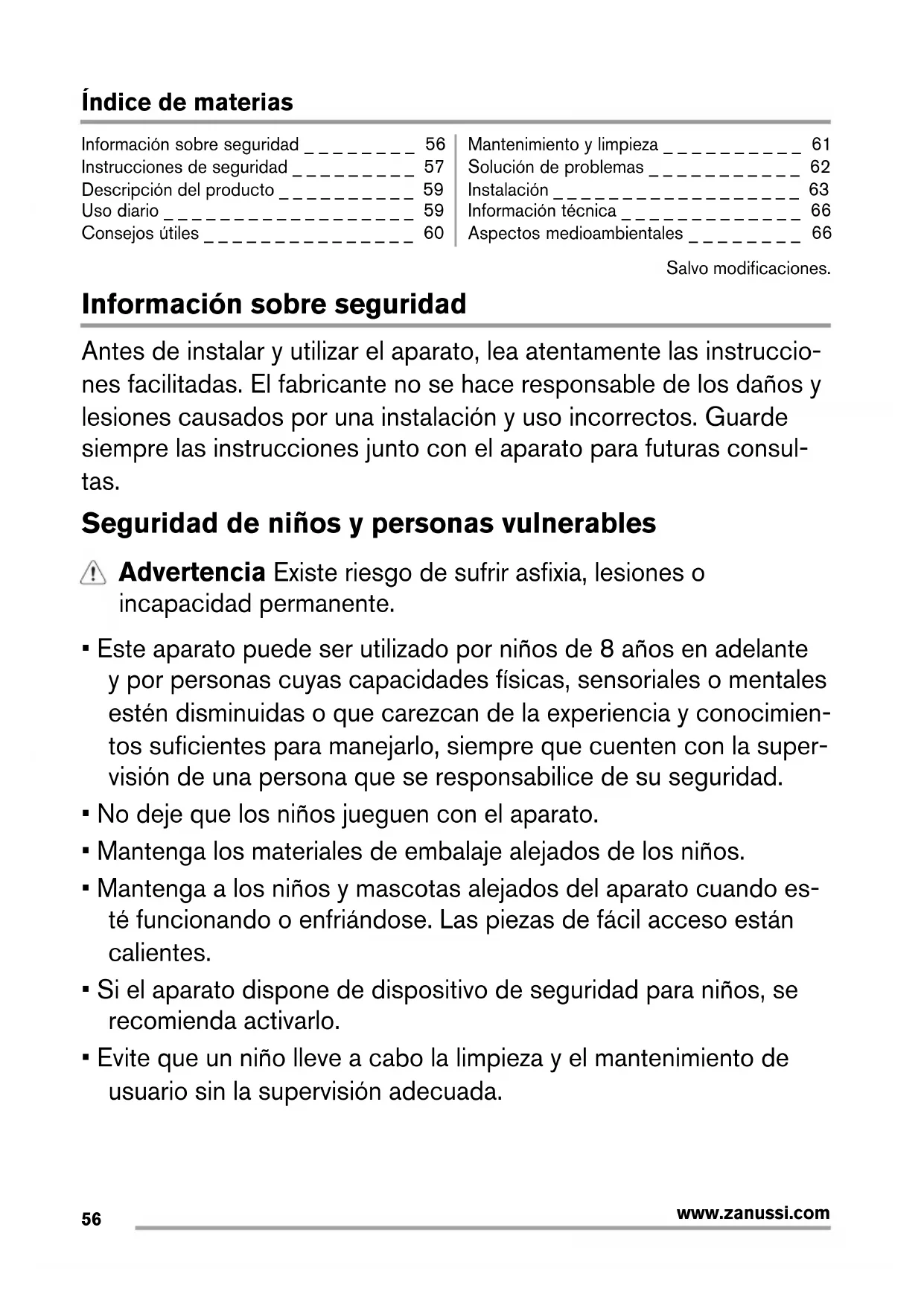

www.zanussi.comÍndice de materias

Información sobre seguridad _ _ _ _ _ _ _ _ 56

Instrucciones de seguridad _ _ _ _ _ _ _ _ _ 57

Descripción del producto _ _ _ _ _ _ _ _ _ _ 59

Uso diario _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 59

Consejos útiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 60

Mantenimiento y limpieza _ _ _ _ _ _ _ _ _ _ 61

Solución de problemas _ _ _ _ _ _ _ _ _ _ _ 62

Aspectos medioambientales _ _ _ _ _ _ _ _ 66

Salvo modificaciones.

Información sobre seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instruccio-

nes facilitadas. El fabricante no se hace responsable de los daños y

lesiones causados por una instalación y uso incorrectos. Guarde

siempre las instrucciones junto con el aparato para futuras consul-

Seguridad de niños y personas vulnerables

Advertencia Existe riesgo de sufrir asfixia, lesiones o

incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante

y por personas cuyas capacidades físicas, sensoriales o mentales

estén disminuidas o que carezcan de la experiencia y conocimien-

tos suficientes para manejarlo, siempre que cuenten con la super-

visión de una persona que se responsabilice de su seguridad.

• No deje que los niños jueguen con el aparato.

• Mantenga los materiales de embalaje alejados de los niños.

• Mantenga a los niños y mascotas alejados del aparato cuando es-

té funcionando o enfriándose. Las piezas de fácil acceso están

• Si el aparato dispone de dispositivo de seguridad para niños, se

recomienda activarlo.

• Evite que un niño lleve a cabo la limpieza y el mantenimiento de

usuario sin la supervisión adecuada.

www.zanussi.comSeguridad general

• El aparato y las piezas accesibles se calientan mucho durante el

funcionamiento. No toque las resistencias.

• No accione el aparato con un temporizador externo ni con un sis-

tema de mando a distancia independiente.

• Cocinar con grasa o aceite sin estar presente puede resultar peli-

groso, ya que podría ocasionarse un incendio.

• Nunca intente apagar un fuego con agua; apague el aparato y cu-

bra la llama con una tapa o una manta ignífuga.

• No utilice las superficies de cocción para almacenar alimentos.

• No utilice un limpiador a vapor para limpiar el aparato.

• No deje objetos metálicos, como cuchillos, tenedores, cucharas o

tapas sobre la superficie de cocción para evitar que se calienten.

Instrucciones de seguridad

Advertencia Sólo un electricista

cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación sumi-

nistradas con el aparato.

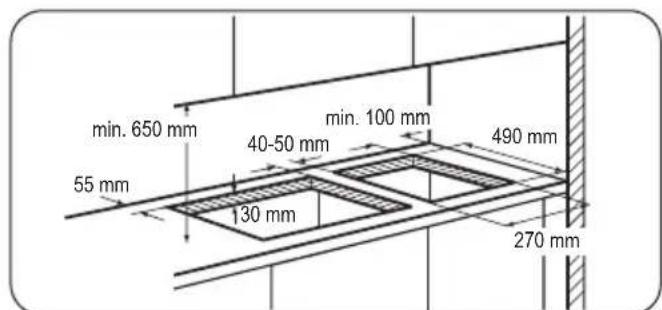

• Respete siempre la distancia mínima entre el

aparato y los demás electrodomésticos y

• El aparato es pesado, tenga cuidado siempre

cuando lo mueva. Utilice siempre guantes de

• Proteja las superficies cortadas con un mate-

rial sellante para evitar que la humedad las

• Proteja la parte inferior del aparato del vapor

• No instale el aparato junto a una puerta o de-

bajo de una ventana. De esta forma se evita

que los recipientes calientes caigan del apa-

rato cuando la puerta o la ventana estén

• Cuando instale el aparato encima de cajo-

nes, asegúrese de que hay suficiente espa-

cio entre la parte inferior del aparato y el ca-

jón superior para que circule el aire.

• La base del aparato se puede calentar. Se

recomienda colocar un panel de separación

incombustible bajo el aparato para evitar ac-

Advertencia Riesgo de incendios y

descargas eléctricas.

• Todas las conexiones eléctricas deben reali-

zarlas electricistas cualificados.

• El aparato debe quedar conectado a tierra.

• Antes de efectuar cualquier tipo de opera-

ción, compruebe que el aparato esté desen-

chufado de la corriente eléctrica.

• Utilice el cable de red eléctrica adecuado.

• Coloque los cables eléctricos de forma que

no se puedan enredar.

• Asegúrese de que el cable o el enchufe (en

su caso) no toquen el aparato caliente ni

www.zanussi.comutensilios de cocina calientes cuando conec-

te el aparato a las tomas cercanas.

• Asegúrese de que el aparato está instalado

correctamente. Un cable de red o enchufe

(en su caso) flojo o inadecuado puede pro-

vocar que el terminal se caliente en exceso.

• Asegúrese de que hay instalada una protec-

ción contra descargas eléctricas.

• Establezca la descarga de tracción del cable.

• Asegúrese de no provocar daños en el en-

chufe (en su caso) ni en el cable de red.

Póngase en contacto con un electricista o

con el servicio técnico para cambiar un cable

• La instalación eléctrica debe tener un dispo-

sitivo de aislamiento que permita desconec-

tar el aparato de todos los polos de la red. El

dispositivo de aislamiento debe tener una

apertura de contacto con una anchura míni-

• Use únicamente dispositivos de aislamiento

apropiados: línea con protección contra los

cortocircuitos, fusibles (tipo tornillo que pue-

dan retirarse del soporte), dispositivos de fu-

ga a tierra y contactores.

Advertencia Riesgo de lesiones,

quemaduras o descargas eléctricas.

• Utilice este aparato en entornos domésticos.

• No cambie las especificaciones de este apa-

• No deje nunca el aparato desatendido mien-

tras esté en funcionamiento.

• No utilice el aparato con las manos mojadas

ni cuando entre en contacto con el agua.

• No coloque cubiertos ni tapaderas sobre las

zonas de cocción. Pueden alcanzar tempera-

• Apague las zonas de cocción después de

• No utilice el aparato como superficie de tra-

bajo ni de almacenamiento.

Advertencia Existe peligro de explosión o

• Las grasas o aceites calientes pueden gene-

rar vapores inflamables. Mantenga las llamas

u objetos calientes alejados de grasas y

aceites cuando cocine con ellos.

• Los vapores que liberan los aceites muy ca-

lientes pueden provocar combustiones im-

• El aceite usado, que puede contener restos

de alimentos, puede provocar incendios a

temperaturas más bajas que el aceite que se

utiliza por primera vez.

• No coloque productos inflamables ni objetos

mojados con productos inflamables dentro,

cerca o encima del aparato.

Advertencia Podría dañar el aparato.

• No coloque ningún utensilio de cocina ca-

liente en el panel de control.

• No deje que el contenido de los utensilios de

cocina hierva hasta evaporarse.

• No encienda las zonas de cocción sin uten-

silios de cocina o con éstos vacíos.

• No coloque papel de aluminio sobre el apa-

• No permita que líquidos ácidos, como por

ejemplo vinagre, zumo de limón o desincrus-

tantes de cal toquen la placa de cocción. De

lo contrario, podrían aparecer manchas opa-

Mantenimiento y limpieza

Advertencia Podría dañar el aparato.

• Limpie periódicamente el aparato para evitar

el deterioro del material de la superficie.

• No utilice pulverizadores ni vapor de agua

para limpiar el aparato.

• Limpie el aparato con un paño suave hume-

decido. Utilice sólo detergentes neutros. No

utilice productos abrasivos, estropajos duros,

disolventes ni objetos de metal.

Advertencia Existe riesgo de lesiones o

www.zanussi.com• Póngase en contacto con las autoridades lo-

cales para saber cómo desechar correcta-

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y desé-

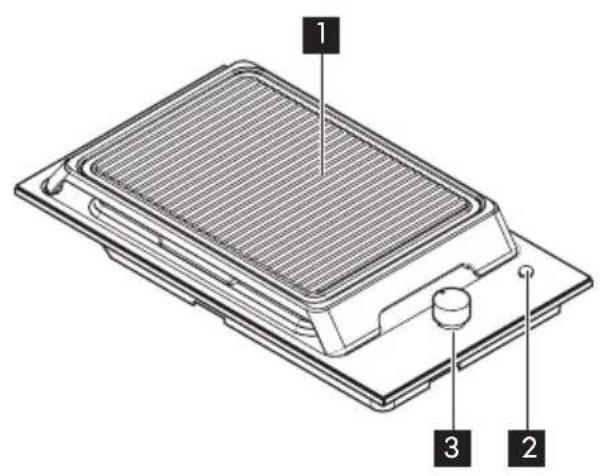

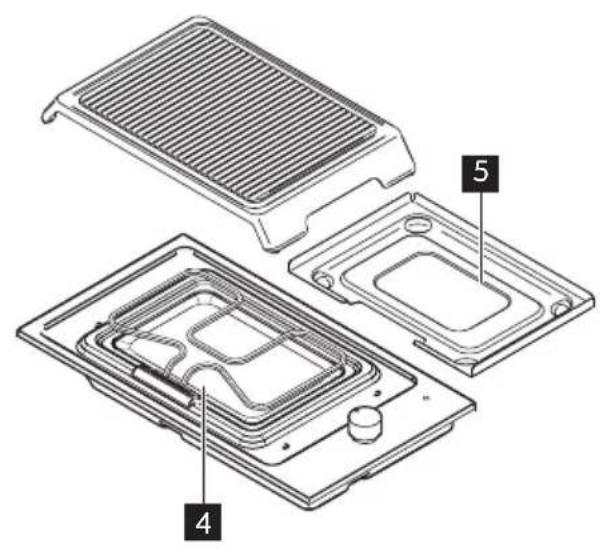

Descripción del producto

Plancha de hierro fundido

Indicador del suministro eléctrico

Base protectora de acero

Mandos de las zonas de cocción eléctrica

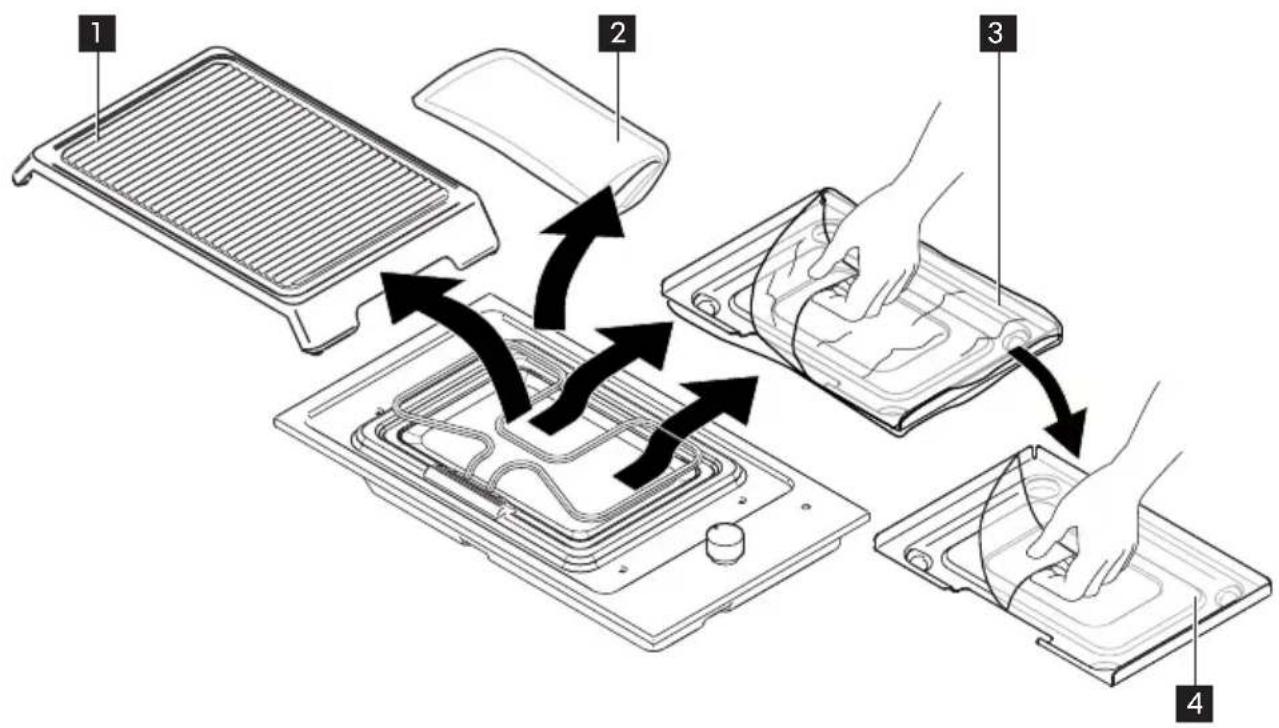

Antes del primer uso

Precaliente la plancha durante 15 minutos a la

máxima potencia. Esta operación puede causar

olor y humo. Esto es totalmente normal. Asegú-

rese de que haya una buena ventilación.

1. Retire todas las piezas de debajo de la

. La bolsa de plástico con el

y la banda de sella-

do para el procedimiento de instalación. La

película de Polyphane

tora del recipiente de protección de acero

2. Vuelva a colocar la base protectora de

acero y la plancha de hierro en su posición

3. Encienda la plancha en vacío durante unos

10 minutos a la máxima potencia.

Para encenderlo o incrementar el ajuste de ca-

lor, gire el mando hacia la derecha. Para reducir

el ajuste de calor, gire el mando hacia la iz-

quierda. Para apagar el aparato, gire el mando

• En la medida de lo posible, cocine

siempre con los recipientes tapados.

• Apague la plancha antes de finalizar el

tiempo de cocción seleccionado para

aprovechar el calor residual.

Precaución Utilice los ajustes de

temperatura media cuando cocine

alimentos grasos para evitar humos.

La parte frontal de la plancha se mantiene

caliente después de un tiempo de cocción

prolongado. Utilice siempre protección para

retirar o colocar los alimentos en la plancha.

Recipientes para cocinar

• Utilice recipientes con la base más

gruesa y plana posible.

Ejemplos de aplicaciones de cocción

Los datos de la tabla son sólo orientativos.

Tiempo de cocción (mi-

Tomates - 4 máx 5 8-10 5-6

Mantenimiento y limpieza

Limpie el aparato después de cada uso.

Use siempre recipientes con la base limpia.

Advertencia Antes de realizar cualquier

operación de mantenimiento o limpieza,

debe desconectar la placa de cocción de la

corriente eléctrica.

Advertencia Los productos de limpieza

corrosivos y abrasivos dañan al aparato

Por razones de seguridad, no limpie el aparato

con limpiadores de vapor ni a alta presión.

Parte superior del aparato

Limpie con regularidad la parte superior del

aparato. Utilice un paño húmedo suave y algún

• detergente de uso doméstico y lejía,

• estropajos impregnados no aptos para reci-

pientes antiadherentes,

• estropajos de acero,

• quitamanchas domésticos.

Si la parte superior del aparato se

ensucia mucho, utilice:

• Para las placas de acero inoxidable utilice un

limpiador especial para acero inoxidable.

• Para otros tipos de placas, utilice agua ca-

liente y detergente suave.

Puede quitar los mandos para limpiar fácilmen-

te la superficie del aparato. Extráigalos con cui-

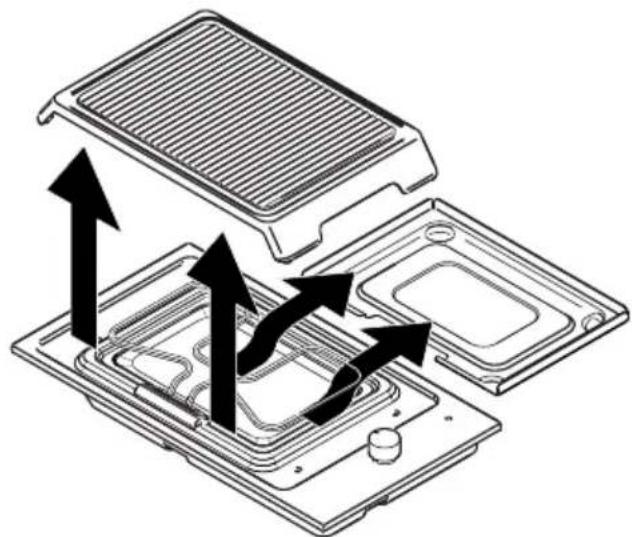

Plancha de hierro fundido

Limpie siempre la plancha de hierro fundido

cuando se haya enfriado lo suficiente. Lávela en

el fregadero con agua tibia y detergente suave;

también puede utilizar un paño húmedo suave.

Seque a fondo la plancha de hierro fundido an-

tes de volver a montarla en la placa.

www.zanussi.comPrecaución Puede quitar el recipiente de

protección de acero que hay bajo la

resistencia para limpiar mejor el aparato. Si lo

hace, asegúrese de devolverlo a su posición

correcta tras limpiar el aparato. Esto es muy

importante para el funcionamiento correcto del

Solución de problemas

Problema Posible causa y solución

El aparato no funciona. • Examine el fusible del sistema eléctrico de la vivienda en la caja de

fusibles. Si los fusibles se funden repetidamente, consulte a un elec-

tricista cualificado.

La zona de cocción no se calienta. • Asegúrese de que el aparato esté conectado a la alimentación eléc-

trica y de que ésta funciona.

• Examine el fusible del sistema eléctrico de la vivienda en la caja de

fusibles. Si los fusibles se funden repetidamente, consulte a un elec-

tricista cualificado.

Los resultados de la placa no son

• Asegúrese de que la placa está limpia y seca.

• Asegúrese de que los recipientes de cocina tienen el tamaño ade-

cuado para la placa.

• Asegúrese de que los recipientes tengan la base plana.

• Asegúrese de que la temperatura seleccionada es la adecuada para

www.zanussi.comEn caso de fallo, trate primero de solucionar el

problema por sus medios. Si no logra subsanar

el problema, póngase en contacto con el Cen-

tro de servicio técnico local.

Si el aparato se ha utilizado de forma inco-

rrecta o si la instalación no ha sido realiza-

da por un técnico homologado, se facturará la

visita del técnico del servicio o del distribuidor,

incluso en el caso de que aparato se encuentre

Estos datos son necesarios para poder

ayudarle de manera rápida y correcta. Es-

tos datos están disponibles en la placa

de características suministrada.

• Descripción del modelo

• Número de producto (PNC)

• Número de serie (S.N.)

Utilice sólo piezas de recambio originales. Pue-

den obtenerse del Centro de servicio técnico y

en las tiendas de repuestos autorizadas.

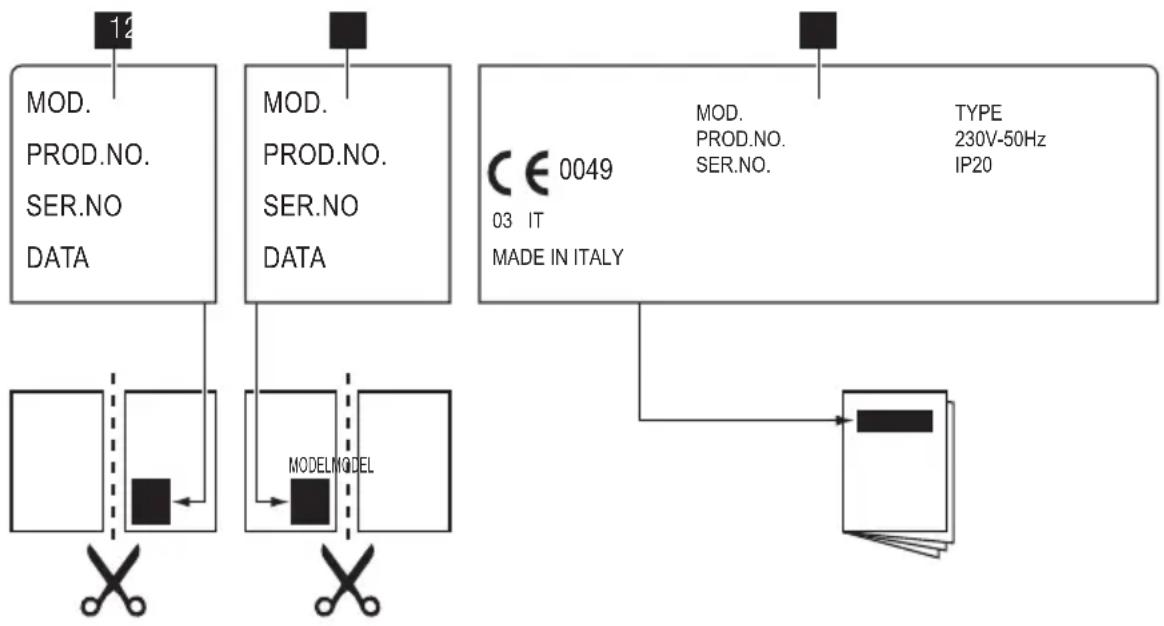

Etiquetas incluidas en la bolsa de

Pegue las etiquetas adhesivas como se mues-

Péguela en la etiqueta de garantía y envíe

Péguela en la etiqueta de garantía y guar-

Péguela en el manual de instrucciones

Advertencia Lea atentamente y siga las

instrucciones. Existe riesgo de lesiones o

de daños al aparato.

• Asegúrese de que el aparato no ha sufrido

daños durante el transporte. No enchufe el

aparato si está dañado. En caso necesario,

póngase en contacto con el proveedor.

• La instalación del equipo y su conexión

a la red de suministro eléctrico sólo

pueden ser efectuadas por personal

• Los aparatos que han de ir integrados en la

cocina sólo deben utilizarse una vez encas-

trados en los muebles adecuados y con las

encimeras y superficies de trabajo apropia-

• No cambie las especificaciones ni modifique

este producto en modo alguno. Existe riesgo

de lesiones o de daños al aparato.

www.zanussi.com• Siga rigurosamente las leyes, ordenanzas, di-

rectivas y normas (por ejemplo, de seguri-

dad, eliminación de residuos, instalaciones

eléctricas, etc.) vigentes en el país donde se

vaya a utilizar el aparato.

• Respete siempre las distancias mínimas en-

tre el aparato y los demás electrodomésticos

• La instalación deberá disponer de la protec-

ción adecuada contra descargas eléctricas,

por ejemplo, sólo podrán instalarse directa-

mente por debajo del aparato cajones que

cuenten con panel protector.

• Si la abrazadera de sujeción se encuentra

cerca de la regleta de conexiones, asegúrese

siempre de que el cable de conexión no en-

tre en contacto con el borde de la abrazade-

• Proteja las superficies cortadas de la enci-

mera con un material sellante antihumedad.

• El sellante permite fijar el aparato a la enci-

mera sin dejar huecos.

• Proteja la parte inferior del aparato de la ac-

ción del vapor y la humedad, por ejemplo,

procedentes de un lavavajillas o un horno.

• No instale el aparato junto a una puerta o de-

bajo de una ventana. De lo contrario, la aper-

tura brusca de puertas y ventanas puede

provocar la caída de recipientes calientes de

• Desconecte el aparato de la red eléctri-

ca antes de realizar cualquier tarea de

limpieza o mantenimiento.

Advertencia Peligro de lesiones por

corriente eléctrica. Siga atentamente las

instrucciones para las conexiones eléctricas.

• La regleta de conexión a la red tiene corrien-

• Desconecte de la tensión la regleta de cone-

• Asegure la protección contra las descargas

eléctricas mediante una instalación correcta.

• Las conexiones flojas e inadecuadas de en-

chufes y tomas pueden sobrecalentar las

• Asegúrese de que las conexiones a las bor-

nas las realiza correctamente un electricista

• Utilice una abrazadera para cable en el ca-

• Utilice el cable de conexión correcto y susti-

tuya el dañado por un cable especial ade-

cuado. Póngase en contacto con el servicio

El aparato debe ir provisto de un dispositivo

que permita desconectarlo del suministro de

red en todos los polos y que al abrirse tenga

una separación mínima entre contactos de 3

mm. Asimismo, debe contar con los dispositi-

vos aislantes correctos: disyuntores de protec-

ción de línea, fusibles (tipo tornillo que puedan

retirarse del soporte), dispositivos de fuga a tie-

El fabricante no se responsabiliza de las

lesiones a personas y animales, ni de los

daños a la propiedad, que se produzcan

como consecuencia del incumplimiento

de estos requisitos.

• Conecte el aparato a tierra conforme a las

precauciones de seguridad.

• Asegúrese de que el voltaje nominal y el tipo

de suministro que indica la placa de datos

técnicos coinciden con los del lugar donde

se va a instalar el aparato

• Este aparato se suministra con un cable de

alimentación. Debe estar equipado con un

enchufe adecuado, capaz de soportar la car-

ga indicada en la placa de características. El

enchufe se debe colocar en una toma de co-

• Cualquier sustitución de los componentes

eléctricos debe dejarse en manos del perso-

nal del Centro de servicio técnico o de un

profesional cualificado y homologado.

• Utilice siempre una toma con aislamiento de

conexión a tierra correctamente instalada.

• Asegúrese de que se puede acceder al en-

chufe del suministro de red una vez instalado

de conexión a la red. Tire siempre del enchu-

• El aparato no se debe conectar con un cable

de prolongación, adaptador o conexión múlti-

ple (riesgo de incendio). Asegúrese de que

la conexión a tierra cumple la legislación y

• El cable de alimentación se debe colocar de

forma que no entre en contacto con ninguna

• El aparato debe conectarse al suministro

eléctrico con un dispositivo que permita des-

conectar el aparato de dicho suministro en

todos los polos con separación mínima de 3

mm entre sí; por ejemplo, disyuntores auto-

máticos de protección en línea, fusibles o

disyuntores de fuga a tierra.

• Ninguna parte del cable de conexión debe

alcanzar una temperatura de 90°C. El cable

neutro de color azul debe ir conectado a la

borna "N" de la regleta. El cable de fase de

color marrón (o negro) (conectado a la borna

"L" de la regleta) debe estar siempre conec-

tado a la fase con corriente.

Sustitución del cable de conexión

Si desea cambiar el cable de conexión, utilice

únicamente H05V2V2-F T90 o un tipo equiva-

lente. Asegúrese de que la sección de cable

sea adecuada para la tensión y la temperatura

de funcionamiento. El cable de puesta a tierra

de color amarillo/verde debe ser unos 2 cm

más largo que el cable de fase marrón (o ne-

490 mm min. 100 mm 270 mm

Si desea instalar varias encimeras contiguas de

30 cm en el mismo hueco, en nuestros centros

de servicio técnico está disponible un kit de

montaje que incluye un soporte de abrazadera

lateral y selladores complementarios. Las ins-

trucciones de instalación correspondientes se

suministran en el paquete del kit.

B A A) sello suministrado

B) abrazaderas suministradas

Precaución Coloque el aparato

únicamente sobre encimeras de superficie

Posibilidades de inserción

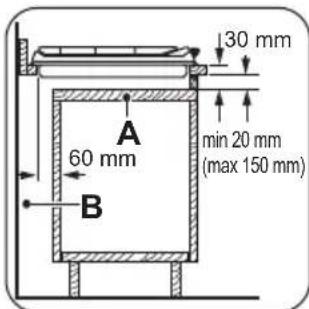

Unidad de cocina con puerta

El panel instalado debajo de la placa debe po-

der retirarse fácilmente y permitir el acceso en

caso de que sea necesario realizar una inter-

vención de asistencia técnica.

b) Espacio para las conexiones

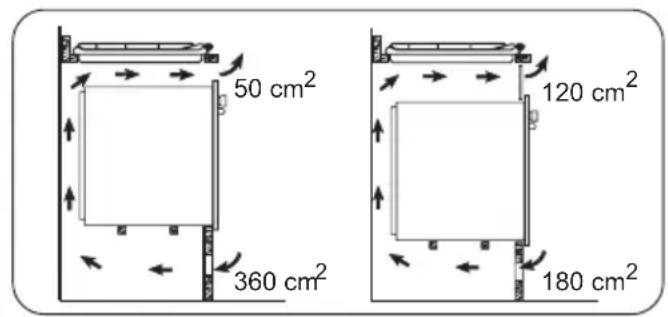

www.zanussi.comUnidad de cocina con horno

Las dimensiones del hueco para la encimera

deben respetar las indicaciones y el mueble de

cocina debe contar con ventilaciones que per-

mitan un suministro continuo de aire. La cone-

xión eléctrica de la encimera y el horno debe

instalarse por separado para garantizar la segu-

ridad y poder retirar fácilmente el horno de la

Dimensiones de la encimera

Dimensiones del hueco para la

Plancha de hierro fundido

Zona de cocción 1,0 kW Régimen total 1,0 kW Suministro eléctrico 230 V ~ 50 Hz

Aspectos medioambientales

El símbolo que aparece en el aparato o en

su embalaje, indica que este producto no se

puede tratar como un residuo normal del hogar.

Se deberá entregar, sin coste para el poseedor,

bien al distribuidor, en el acto de la compra de

un nuevo producto similar al que se deshecha,

bien a un punto municipal de recolección

selectiva de equipos eléctricos y electrónicos

para su reciclaje. Al asegurarse de que este

producto se desecha correctamente, usted

ayudará a evitar posibles consecuencias

negativas para el medio ambiente y la salud

pública, lo cual podría ocurrir si este producto

no se gestionara de forma adecuada. Para

obtener información más detallada sobre el

reciclaje de este producto, póngase en

contacto con el Ayuntamiento de su Municipio,

ó con la tienda donde lo compró.

Material de embalaje

Los materiales de embalaje son ecológi-

cos y totalmente reciclables. Los compo-

nentes de plástico se identifican con marcados:

>PE<,>PS<, etc. Deseche los materiales de

embalaje como residuos domésticos en el con-

tenedor correspondiente de su municipio.
