ZHRN383K - Cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción empotrable
Marca	Zanussi
Modelo	ZHRN383K
Alimentación	220-240 V, 50/60 Hz
Potencia total	2.9 kW
Número de zonas de cocción	2
Tecnología de calentamiento	Radiante (vitrocerámica)
Diámetro zona delantera central	14.5 cm
Diámetro zona trasera central	18.0 cm (doble anillo)
Consumo energético	189.8 Wh/kg
Seguridad	Apagado automático, Dispositivo de seguridad para niños, Teclas de bloqueo, Indicador de calor residual OptiHeat Control
Funciones	Pausa, Temporizador (de arena y cronómetro), Activación/desactivación de los anillos exteriores
Mantenimiento	Limpieza con paño húmedo y detergente no abrasivo, espátula para suciedad persistente
Cable de alimentación	H03V2V2-F o H05BB-F (90°C min)
Reparabilidad	Servicio posventa autorizado, piezas originales recomendadas

Preguntas frecuentes - ZHRN383K ZANUSSI

¿Cómo activar el dispositivo de seguridad para niños?

Para activar el dispositivo de seguridad para niños, encienda la placa de cocción con la tecla ① sin seleccionar un nivel de cocción, luego presione la tecla durante 4 segundos. La pantalla muestra L. Luego apague la placa con ①. Para desactivar temporalmente, repita la operación y ajuste un nivel dentro de los 10 segundos.

¿Qué hacer si la placa de cocción no se enciende?

Verifique primero que la placa esté correctamente conectada a un tomacorriente funcional. Asegúrese de que el fusible no haya saltado. Si ha presionado varias teclas simultáneamente, presione una sola tecla. Si el problema persiste, verifique que la función Pausa no esté activada (símbolo u). Limpie el panel de control si es necesario.

¿Cómo limpiar la superficie vitrocerámica?

Utilice un paño suave y húmedo con un detergente no abrasivo. Para la suciedad persistente (plástico derretido, azúcar), use una espátula especial inclinando la hoja. Retire inmediatamente las sustancias azucaradas para evitar dañar la superficie. Después de la limpieza, seque con un paño seco. Nunca use un limpiador a vapor.

¿Qué significa la pantalla 'E' seguida de un número?

Un código E seguido de un número indica una anomalía de funcionamiento. Apague la placa de cocción y espere 30 segundos antes de volver a encenderla. Si el código reaparece, desconecte el aparato durante 30 segundos y vuelva a conectarlo. Si el problema persiste, contacte al servicio posventa autorizado.

¿Cómo usar la función Pausa?

Presione la tecla || para activar la Pausa. Todas las zonas de cocción pasan al nivel de cocción más bajo (1). El símbolo u se muestra. Para desactivar, presione nuevamente ||; los niveles anteriores se restauran. El temporizador permanece activo durante la pausa.

¿Cómo ajustar el temporizador de arena?

Primero seleccione la zona de cocción presionando varias veces la tecla ⏲ hasta que el indicador de la zona parpadee. Use las teclas + y - para ajustar la duración (00 a 99 minutos). La cuenta regresiva comienza automáticamente. Una señal sonora suena al final y la zona se apaga.

¿Un pitido suena continuamente, qué hacer?

Un pitido constante generalmente indica una conexión eléctrica incorrecta. Desconecte inmediatamente el aparato de la alimentación y haga revisar la instalación por un electricista calificado. También puede deberse a un objeto colocado sobre el panel de control: retírelo.

¿Cómo desactivar las señales sonoras?

Apague la placa de cocción. Presione la tecla ① durante 3 segundos hasta que la pantalla se encienda y luego se apague. Luego presione durante 3 segundos. La pantalla muestra o o 1. Use la tecla - de la zona delantera izquierda para elegir o (desactivado) o 1 (activado). Espere el apagado automático para confirmar.

¿Qué tamaño de cacerola usar en las zonas de cocción?

Use recipientes cuyo fondo corresponda al diámetro de la zona: 14.5 cm para la zona delantera central y 18.0 cm para la zona trasera central (doble anillo). El fondo debe ser plano, limpio y lo más grueso posible. Evite recipientes de hierro fundido o aluminio que puedan rayar la superficie.

¿Cómo ahorrar energía al cocinar?

Use solo la cantidad de agua necesaria. Siempre cubra los recipientes con una tapa. Coloque los recipientes sobre la zona antes de encenderla. Use el calor residual (indicador OptiHeat) para mantener caliente o derretir. Elija recipientes del mismo diámetro que la zona de cocción.

MANUAL DE USUARIO ZHRN383K ZANUSSI

ES Manual de instrucciones | Placa de cocción 98

¡Bienvenidos a Zanussi! Gracias por elegir nuestro electrodoméstico.

Consejos de uso, catálogos, instrucciones para la resolución de problemas, información sobre servicio y reparaciones: www.zanussi.com/support

Sujeto a cambios sin previo aviso.

CONTENIDO

1. INFORMACIÓN DE SEGURIDAD 2
2. INSTRUCCIONES DE SEGURIDAD 4
3. INSTALACIÓN 6 4. DESCRIPCIÓN DEL PRODUCTO 8
4. USO DIARIO 10
5. CONSEJOS 12 7. CUIDADO Y LIMPIEZA 13
6. RESOLUCIÓN DE PROBLEMAS 14 9. DATOS TÉCNICOS 15
7. EFICIENCIA ENERGÉTICA 16
8. CUESTIONES MEDIOAMBIENTALES 16

1. INFORMACIÓN DE SEGURIDAD

2.5 Mantenimiento y reparación

4.1 Distribución de la superficie de cocción

4.2 Distribución del panel de control

La zona de cocción está apagada.

La zona de cocción está en funcionamiento.

Pausa está activada.

Hay algún problema de funcionamiento.

Pantalla Descripción

OptiHeat Control (Indicador de calor residual de 3 pasos): cocción / mantener caliente / calor residual.

Bloqueo / Dispositivo de seguridad infantil está activado.

5.1 Activación y desactivación

Seleccione un nivel de calor para la zona de cocción. Elija el símbolo dedicado a la zona de cocción:

Cuando apague la placa, también se desactiva esta función.

5.10 OffSound Control (Desactivación y activación de los sonidos)

Para confirmar la selección, espere hasta que la placa se desactive automáticamente.

2.4 Cuidados y limpieza

4.3 Indicadores de grado de calentamiento

• colocado algo sobre el panel de mandos.

6. SUGERENCIAS Y CONSEJOS

¡ADVERTENCIA!

Consulte los capítulos relativos a la seguridad.

6.1 Recipientes

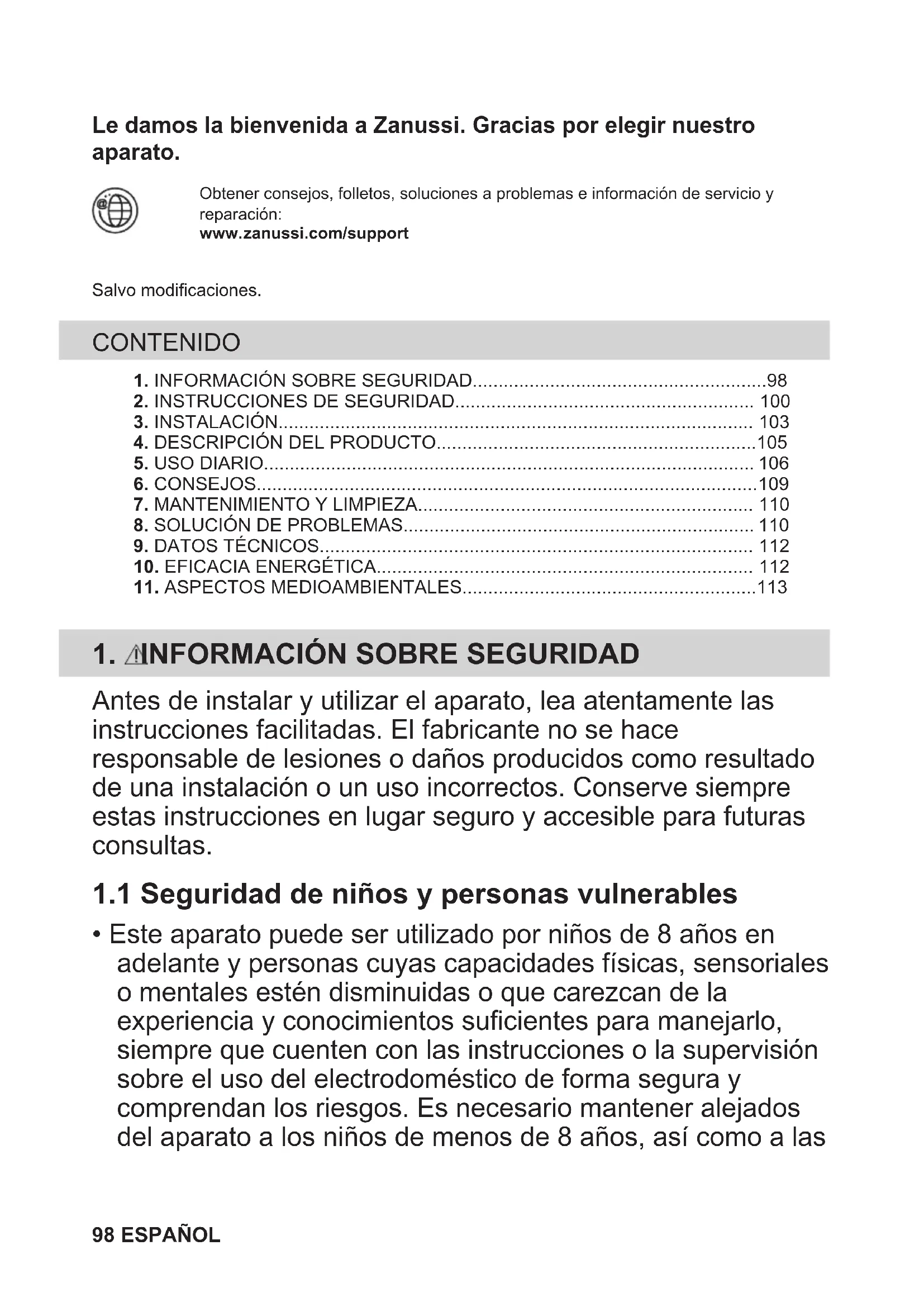

Le damos la bienvenida a Zanussi. Gracias por elegir nuestro aparato.

Obtenga consejos, folletos, soluciones a problemas e información de servicio y reparación:

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 98
2. INSTRUCCIONES DE SEGURIDAD 100
3. INSTALACIÓN 103 4. DESCRIPCIÓN DEL PRODUCTO 105 5. USO DIARIO 106
4. CONSEJOS 109
5. MANTENIMIENTO Y LIMPIEZA 110 8. SOLUCIÓN DE PROBLEMAS 110 9. DATOS TÉCNICOS 112
6. EFICACIA ENERGÉTICA 112
7. ASPECTOS MEDIOAMBIENTALES 113

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando está en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, deben activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede usar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares, siempre que el uso no exceda (en promedio) los niveles de uso doméstico.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• El humano es una unidad de sobrecalentamiento. No utilice nunca agua para apagar el fuego de cocción. Apague el aparato y cubra las llamas del aparato con una manta ignífuga o una tapa.
• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un

temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio.

• PRECAUCIÓN: El proceso de cocción debe hacerse bajo supervisión. El proceso de cocción breve debe ser supervisado permanentemente.
• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.
• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de forma similar para evitar un peligro.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una placa. De esta forma se evita que los utensilios de casa calientes caigan del aparato cuando la puerta o la placa estén abiertas.
• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.
• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación hecho de contrachapado, material de armazón para cocina u otro material incombustible bajo el aparato para evitar el acceso a la base.
• El panel de separación tiene que cubrir completamente el área por debajo de la placa.

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado pueda provocar que el terminal se caliente.
• Utilice el cable de alimentación de red correcto.
• No deje que el cable de alimentación eléctrica se enrede.
• Asegúrese de que haya instalada una protección contra descargas eléctricas.
• Utilice la abrazadera de alivio de tensión del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de comida calientes cuando conecte el aparato a una toma.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para reemplazar el cable de alimentación dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3mm.

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• No cambie las especificaciones de este aparato.
• Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague las zonas de cocción antes de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacer para evitar descargas eléctricas.
• Cuando se coloca comida en aceite caliente, puede saltar.
• No ponga papel de aluminio ni otros materiales entre la superficie de cocción y el utensilio de cocina, a menos que el fabricante de este aparato indique lo contrario.
• Utilice únicamente en este aparato accesorios recomendados por el fabricante.

ADVERTENCIA!

Riesgo de incendio y explosión.

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. - El aceite usado, que pueda contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. - No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Riesgo de daños en el aparato.

• No coloque utensilios de comida calientes sobre el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Tenga cuidado de no dejar caer objetos ni utensilios de comida sobre el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción con utensilios de comida vacíos ni sin utensilios de comida.
• Los utensilios de cocina de hierro fundido, aluminio o que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

2.4 Cuidado y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• No utilice agua pulverizada ni vapor para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal, a menos que se indique lo contrario.

2.5 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a las bombillas de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a tener información sobre el estado de funcionamiento del aparato. No están

destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de serie

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Fijación del sello

Instalación superior

1. Limpia la encimera alrededor del área recortada.
2. Coloque la banda de la junta suministrada de 2 x 6 mm en el borde inferior de la placa de cocción a lo largo del borde exterior de la vitrocerámica. No la tense. Asegúrese de que los extremos de la banda de la junta estén situados en el centro de un lado del aparato.
3. Añada algunos milímetros de longitud al cortar la banda de la junta.
4. Una también extremos de la banda de la junta.

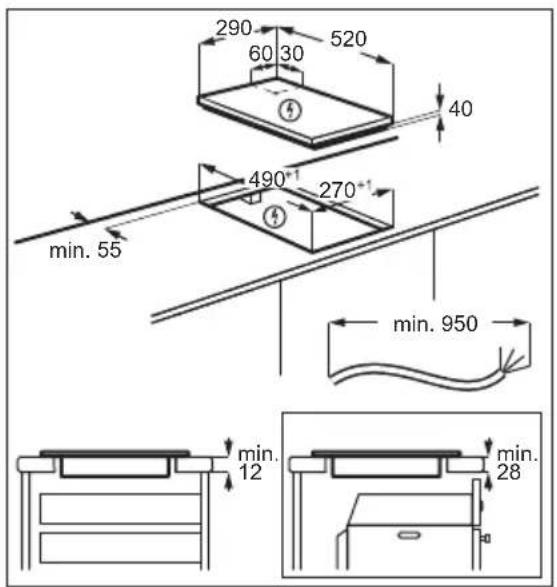

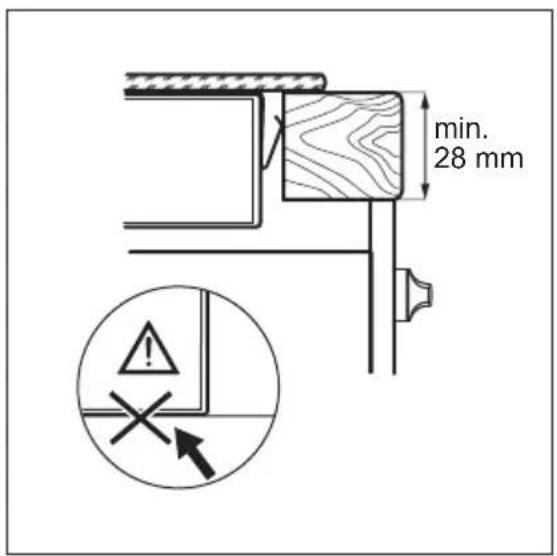

3.4 Montaje

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.

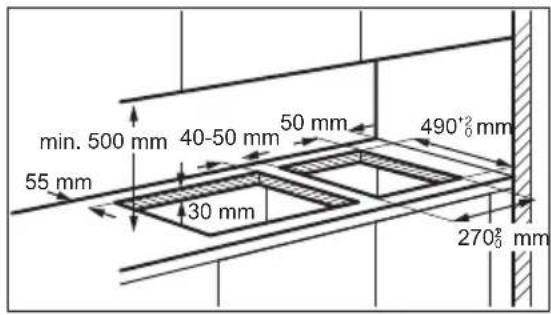

3.5 Instalación de más de una placa de cocción

3.6 Cable de conexión

• La placa se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice el cable: H03V2V2-F o H05BB-F que soporta una temperatura de 90°C o superior. Póngase en contacto con el Servicio técnico oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Disposición de las zonas de cocción

1 Zona de cocción 2 Panel de control

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Función Comentario
1	① Encendido / Off Para activar y desactivar la plac.
2	Bloqueo / Dispositivo de segu- Para bloquear y desbloquear el panel de control. ridad para niños
3	|| Pausa Para activar y desactivar la funciona.
4	◎ - Para activar y desactivar el anillo exterior.
5	- Indicador del nivel de calor Para estar el nivel de calor.
6	- Indicadores de tiempo de las Muestra la zona para la que se ha ajustado la hora. zonas de coccción
7	- Indicador del temporizador Para estar la hora en Minutes.

Sensor Función Comentario

• Para seleccionar una zona de cocción.

• Para aumentar o disminuir el tiempo.

• Para ajustar la temperatura.

4.3 Indicación de la temperatura en pantalla

Pantalla Descripción

La zona de cocción está apagada.

La zona de cocción está en función.

Pausa está en función.

• número

Hay un fallo de función.

OptiHeat Control (indicador de calor residual de 3 pasos): seguir cocinando / mantener caliente / calor residual.

Bloqueo / Dispositivo de seguridad para niños está en función.

Desconexión automática está en función.

5. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar la placa de cocción.

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción están apagadas,
• no se ajusta un nivel de calor después de encender la placa,
• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la

placa de cocción se apaga. Retire el objeto o limpie el panel de control.

• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.

Relación entre el ajuste de temperatura y el tiempo que se apaga la placa de cocción:

Ajuste del nivel de calor	La placá de coccción se apaga
\( \square , 1 - 2 \)	6 horas
3 - 4 5 horas
5 4 horas
6 - 9 1,5 hora

5.3 Ajuste de temperatura

Toque para aumentar el nivel de calor. Toque para reducir el nivel de calor. Toque al mismo tiempo para apagar la zona de cocción.

5.4 OptiHeat Control (indicador de calor residual de 3 pasos)

¡ADVERTENCIA!

Mientras se enciende el

indicador, existe riesgo de quemaduras por el calor residual.

Los indicadores aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando:

• continuar cocinando,

mantener caliente,

• calor residual.

También puede aparecer el indicador:

• para las zonas de cocción adyacentes, incluso si no las utiliza,
• cuando se colocan recipientes calientes en la zona de cocción fría,
• cuando la placa está desactivada pero la zona de cocción sigue caliente.

El indicador desaparece cuando la zona de cocción se enfría.

5.5 Activación y desactivación de los anillos exteriores

Puede ajustar manualmente la superficie de cocción a las medidas del utensilio.

Ajuste un nivel de temperatura para la zona de cocción. Seleccione el símbolo correspondiente a la zona de cocción:

Para activar el anillo exterior: toque el símbolo. Aparece el indicador.

Para desactivar el anillo exterior: toque el símbolo hasta que desaparezca el indicador.

5.6 Temporizador

Puede utilizar esta función para establecer la duración de una sola sesión de cocción.

Ajuste primero la temperatura para la zona de cocción y después la función.

Para seleccionar la zona de cocción: toque ① varias veces hasta que parpadee el indicador de la zona de cocción que desee.

Para activar la función o cambiar el temporizador: toque + o - del temporizador para ajustar el tiempo (00 - 99 horas). La cuenta atrás comenzará cuando el indicador de la zona de cocción empiece a parpadear.

Para comprobar el tiempo restante: toque para seleccionar la zona de cocción. El indicador de la zona de cocción comienza a parpadear. La pantalla muestra el tiempo restante.

Para desactivar la función: toque para seleccionar la zona de cocción y después. El tiempo restante se sigue descontando hasta llegar a 00. El indicador de la zona de cocción desaparece.

Al acabarse la cuenta atrás, suena una señal y 00 parpadea. Se apaga la zona de cocción.

Para detener la señal acústica: toque

Avisador

Puede utilizar esta función cuando la placa está activada y las zonas de cocción no funcionan. La pantalla de temperatura muestra

Para activar la función: toque ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♪ del temporizador para ajustar el tiempo. Al acabarse el tiempo, suena una señal y 00 parpadea.

Para detener la señal acústica: toque

Para desactivar la función: toque después. El tiempo restante se sigue descontando hasta llegar a 00.

La función no afecta al funcionamiento de las zonas de cocción.

5.7 Pausa

Esta función ajusta todas las zonas de cocción en funcionamiento bajo.

Mientras la función está activa, todos los demás símbolos del panel de control están bloqueados.

La función no detiene las funciones del temporizador.

1. Para activar la función: pulse .

se enciende. El ajuste de nivel de calor baja a 1.

1. Para desactivar la función: pulsa . Aparece el ajuste de temperatura anterior.

5.8 Bloqueo

Se puede bloquear el panel de control mientras funcionan las zonas de cocción. Evita el cambio accidental del nivel de temperatura.

Ajuste en primer lugar el nivel de calor que desee.

Para activar la función: toque . se enciende durante 4 segundos. El temporizador se mantiene activo.

Para desactivar la función: toque . se enciende el ajuste de calor anterior.

i

La función también se desactiva cuando se apaga la placa.

5.9 Dispositivo de seguridad para niños

Esta función impide el uso accidental o indefinido de la placa.

Para activar la función: encienda la placa de cocción con ①. No ajuste nunca el nivel de calor. Pulse durante 4 segundos. Se enciende. Apague la placa de cocción con ①.

Para desactivar la función: encienda la placa de cocción con ①. No ajuste ningún nivel de calor. Toque durante 4 segundos. Se enciende. Apague la placa de cocción con ①.

Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con ①. Se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Puede utilizar la placa de cocción. Cuando apague la placa de cocción con ①, la función vuelve a activarse.

5.10 OffSound Control (Desactivación y activación de los sonidos)

Apague la placa de cocción. Toque ① durante 3 segundos. La pantalla se enciende y se apaga. Toque || durante 3 segundos.

o o se enciende. Toque en la zona delantera izquierda para seleccionar una de las siguientes opciones:

Para confirmar su selección, espere hasta que la placa de cocción se desactive automáticamente.

Cuando esta función se ajusta en solo se oye el sonido cuando:

- se toca ① - el Avisador baja - el Temporizador de cuenta atrás bajo - se coloca algo en el panel de control.

6. CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Utensilios de casa

• La base de los recipientes debe ser lo más gruesa y plana posible.
• Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica.

Los utensilios de cocina fabricados con acero esmaltado y bases de aluminio o cobre pueden provocar cambios de color de la superficie vitrocerámica.

6.2 Ejemplos de aplicaciones de cocina

Los datos de la tabla son valores orientativos.

Ajuste de temperatura	Usar para: Tiempo (min)	Consejos
-1	Mantener calientes los alimentos. según sea necesario	Tapar los utensilios de cocina.
1 - 2 Salsa holandesa, fundir: mantequilla, chocolate o gelatina.	5 - 25 Mezcla de vez en cuando.
2 Solidificar: tortillas esponjosas, huevos al Plato.	10 - 40 Cocina el Plato con una tapa.
2 - 3 Arroces y platos cocinados con leche, calendar comida preparadas.	25 - 50 Añadir al menos el doble de liquido que de arroz; los platos lácteos deben removerse a media coccción.
3 - 4 Verduras al vapor, pescado, carne. 20 - 45 Añadaunas cucucharadas de agua. Compruebe la calidad de agua durante el proceso.
4 - 5 Patatas al vapor y otheras verduras. 20 - 60 Cubra el fondo del utensilio con 1-2 cm de agua. Compruebe la calidad de agua durante el proceso. Manten-ga la taps en el utensilio.
4 - 5 Cocinar grandes cantidades de alimentos, estofados y sopas.	60 - 150 Hasta 3 l de liquido más ingredientes.
6 - 7 Fritura ligera: escalopes, cordon bleu de ternera, chuletas, hamburguesas, salchichas, higado, rebozados, hue-vos, tortitas, rosquillas.	según sea necesario	Dele la vuelta cuando sea besoinio.
7 - 8 Fritura fuerte: hash browns, filetes de lomo, bistecs.	5 - 15 Dele la vuelta cuando sea besoinio.

Ajuste de temperatura

Consejos

Tiempo (min)

9 Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas.

7. MANTENIMIENTO Y LIMPIEZA

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre recipientes con la base limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa de cocción

• Retirar inmediatamente: plástico derretido, película de plástico, sal, azúcar

y alimentos con azúcar; de lo contrario, la suciedad puede dañar la placa. Tenga cuidado para evitar arañazos. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Retirar cuando la placa esté lo suficientemente fría: marcas de cal, marcas de agua, manchas de grasa o decoloración metálica brillante. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
• Eliminar la decoloración metálica brillante: usar una solución de agua con vinagre y limpiar la superficie de vidrio con un paño.

8. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Qué hacer si...

Problema Posible causa Solución

La placat no se enciende o no., funciona.	La placat no está connectada a un su- ministro electrico o está mal conec- tada.	Compruebe si la placat se ha connecta- do correctamente a la red electrica.
Ha saltado el fusible. Asegúrese de que el fusible es la cau-		sa del fallo de functionamento. Si el fu- sible se funde repetidamente, consulte a un electricistarialducido.
No ha ajustado la temperatura antes de que transcurrran 10 segundos.		Vuelva a encender la placayajuste el nivel de calor en menos de 10 segun- dos.
Problema Posible causa Soluciones
Ha pulsado 2 o más sensores alowitz tiempo.	Toque solo un sensor.
Pausa está en funciona. Consulte "Pausa".
Hay agua o/grasa en el panel decontrol.	Limpie el panel de control.
Se oye un pitido constante. La connexion electrónica no es correcta. Desconnecte la plaza de coccción de lared electrónica. Pida a un electricista综合素质 que compruebe la instalación.
Se emite una Alertsa acústica y lapla se apaga.See emite una Alertsa acústicacuando lapla se apaga.	Ha colocado uno o variedesensores. Retire el objecto de los sensores.
Lapla se apaga. Ha colocado algo sobre el sensor①.	Retire el objecto del sensor.
Elindicador de calor residual no se enciende.	La zona no está caliente porque hafuncionado poco tiempo o el sensorestá dañado.	Si la zona hasfunctionado el tiempo su-ficiente como para estar caliente, con-sulte con el centro de servicios autorizado.
No se pueda encender el anilloexterior.	La zona de coccción no se haactivado.	Ajuste primero un nivel de temperaturapara la zona de coccción.
Hay un área oscura en lazona;multiple.	Es normal que haya una zona oscu-ralena multiple.
Elpanel de control está calienteal tacto.	El utensilio de comida esdemasiadogrande o está colocado demasiadocerca del panel de control.	Coloque los utensilios de comida gran-des en las zonas traseras si es posi-ble.
No hay ningún sonido al pulsarlos sensores del panel.	Los sonidos están desactivados. Active los sonidos. Consulte "Uso dia-rio".
Lse enciende.	Dispositivo de sécurité para niños o Bloqueo está en funciona.monto.	Consulte "Uso diario".
Eyun número se encienden.	Se ha producido un error en lapla-ca.	Apane la plaza y vuelva a encenderladespués de 30segundos. Si vuelvapatecere,desconecte la plaza de coccción de la red electrónica. Espere 30segundos antes de volver a conectarla plaza. Si el problema continúa, pön-gase encontacto con el Centro de ser-vicio技术水平ico.
E5se enciende.	Falta la segunda fase de la alimen-tacion electrónica.	Compruebe si la plaza se ha connectadoorrectamente a la red electrónica.Quite el fusible, espere un minuto e in-serve el fusible de nuevo.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico. Facilite los datos de la placa de características. Indique también el número de tres dígitos de la vitrocerámica (se encuentra en la esquina de la superficie del cristal) y aparece un mensaje de error.

Asegúrese de que manipula la placa correctamente. De lo contrario, el servicio técnico o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

9. DATOS TÉCNICOS

9.1 Placa de datos técnicos

Modelo ZHRN383K Nivel de productos (PNC) 949 492 571 00

Tipo 60HEDD1KO 220-240V, 50/60Hz

Fabricado en: Rumania

Nº de serie: 2.9 kW

ZANUSSI

9.2 Especificaciones de la zona de cocción

Zona de coccción Potencia nominal (ajuste de temperatura max.) [W]	Diámetro de la zona de coccción [mm]
Parte del. central 1200 145
Parte tras. central 700 / 1700 120 / 180

Para obtener un resultado de cocción óptimo, utilice utensilios de cocina con un diámetro no mayor al de la zona de cocción.

10. EFICACIA ENERGÉTICA

10.1 Información del producto

Identificacion del modelo ZHRN383K
Tipo de placat Placa empotrada
Número de zonas de coccción 2
Tecnología de calentimiento Calentador radiante
Diámetro de las zonas de coccción circulares (Ø) Parte del. central	14.5 cm
	Parte tras. central	18.0 cm
Consumo energetico por zona de coccción (EC elec- tric cooking)	Parte del. central	188.0 Wh/kg
	Parte tras. central	191.6 Wh/kg
Consumo energetico de la placa (EC electric hob) 189.8 Wh/kg

IEC / EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento

10.2 Ahorro de energía

Puede ahorrar energía durante la cocción diaria si sigue los siguientes consejos.

• Cuando caliente agua, use solo la cantidad que necesite.
• Si es posible, coloque siempre las tapas en los utensilios de comida.
• Antes de activar la zona de cocción, coloque los recipientes encima.
• El fondo del utensilio que va a utilizar debe tener el mismo diámetro que la zona de cocción.
• Coloque los utensilios de cocina más pequeños en las zonas de cocción más pequeñas.
• Coloque los utensilios de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener la comida caliente o para descongelarla.

11. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

---

---

zanussi.com
