Tipo de produto	Placa de cozinhar encastrável
Marca	Zanussi
Modelo	ZHRN383K
Alimentação	220-240 V, 50/60 Hz
Potência total	2.9 kW
Número de zonas de cozimento	2
Tecnologia de aquecimento	Radiante (vitrocerâmico)
Diâmetro zona frontal central	14.5 cm
Diâmetro zona traseira central	18.0 cm (duplo anel)
Consumo energético	189.8 Wh/kg
Segurança	Desligamento automático, Dispositivo de segurança para crianças, Teclas de bloqueio, Indicador de calor residual OptiHeat Control
Funções	Pausa, Temporizador (ampulheta e cronômetro), Ativação/desativação dos anéis externos
Manutenção	Limpeza com pano úmido e detergente não abrasivo, raspador para sujidades difíceis
Cabo de alimentação	H03V2V2-F ou H05BB-F (90°C min)
Reparabilidade	Serviço pós-venda autorizado, peças originais recomendadas

Perguntas frequentes - ZHRN383K ZANUSSI

Como ativar o dispositivo de segurança para crianças?

Para ativar o dispositivo de segurança para crianças, ligue a placa de cozinhar com a tecla ① sem selecionar um nível de cozimento, em seguida, pressione a tecla por 4 segundos. O visor mostra L. Desligue a placa com ①. Para desativar temporariamente, repita a operação e ajuste um nível em 10 segundos.

O que fazer se a placa de cozinhar não ligar?

Verifique primeiro se a placa está corretamente conectada a uma tomada elétrica funcional. Certifique-se de que o fusível não disjuntou. Se pressionou várias teclas simultaneamente, pressione uma única tecla. Se o problema persistir, verifique se a função Pausa não está ativada (símbolo u). Limpe o painel de controle se necessário.

Como limpar a superfície vitrocerâmica?

Use um pano macio e úmido com um detergente não abrasivo. Para sujidades difíceis (plástico derretido, açúcar), use um raspador especial inclinando a lâmina. Remova imediatamente substâncias açucaradas para evitar danos à superfície. Após a limpeza, seque com um pano seco. Nunca use um limpador a vapor.

O que significa a exibição 'E' seguida de um número?

Um código E seguido de um número indica uma anomalia de funcionamento. Desligue a placa de cozinhar e aguarde 30 segundos antes de ligá-la novamente. Se o código reaparecer, desconecte o aparelho por 30 segundos e reconecte-o. Se o problema persistir, contate o serviço pós-venda autorizado.

Como usar a função Pausa?

Pressione a tecla || para ativar a Pausa. Todas as zonas de cozimento passam para o nível de cozimento mais baixo (1). O símbolo u é exibido. Para desativar, pressione novamente ||; os níveis anteriores são restaurados. O temporizador permanece ativo durante a pausa.

Como ajustar o temporizador ampulheta?

Selecione primeiro a zona de cozimento pressionando várias vezes a tecla ⏲ até o indicador da zona piscar. Use as teclas + e - para ajustar a duração (00 a 99 minutos). A contagem regressiva começa automaticamente. Um sinal sonoro soa ao final e a zona desliga.

Um bip sonoro soa continuamente, o que fazer?

Um bip constante geralmente indica uma conexão elétrica incorreta. Desconecte imediatamente o aparelho da alimentação e mande verificar a instalação por um eletricista qualificado. Isso também pode ser causado por um objeto sobre o painel de controle: remova-o.

Como desativar os sinais sonoros?

Desligue a placa de cozinhar. Pressione a tecla ① por 3 segundos até que o visor acenda e depois apague. Em seguida, pressione a tecla por 3 segundos. O visor mostra o ou 1. Use a tecla - da zona frontal esquerda para escolher o (desativado) ou 1 (ativado). Aguarde o desligamento automático para confirmar.

Qual tamanho de panela usar nas zonas de cozimento?

Use recipientes cujo fundo corresponda ao diâmetro da zona: 14.5 cm para a zona frontal central e 18.0 cm para a zona traseira central (duplo anel). O fundo deve ser plano, limpo e o mais espesso possível. Evite recipientes de ferro fundido ou alumínio que podem riscar a superfície.

Como economizar energia durante o cozimento?

Use apenas a quantidade de água necessária. Cubra sempre os recipientes com uma tampa. Coloque os recipientes sobre a zona antes de ligá-la. Use o calor residual (indicador OptiHeat) para manter aquecido ou derreter. Escolha recipientes com o mesmo diâmetro da zona de cozimento.

MANUAL DE UTILIZADOR ZHRN383K ZANUSSI

PT Manual de instruções | Placa 82

7.1 Informação geral

10.1 Informação do produto

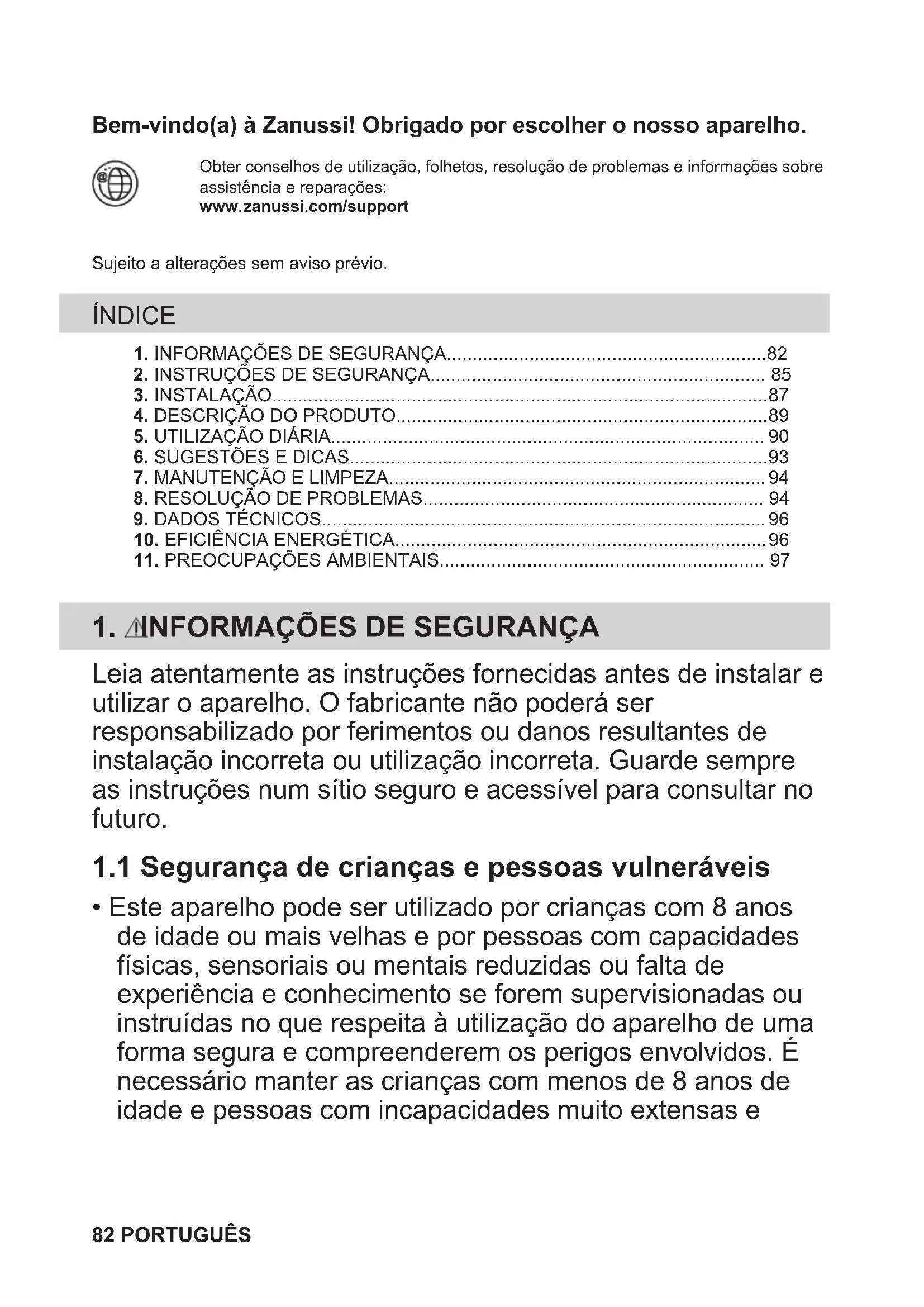

Bem-vindo(a) à Zanussi! Obrigado por escolher o nosso aparelho.

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações: www.zanussi.com/support

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA 82
2. INSTRUÇÕES DE SEGURANÇA 85
3. INSTALAÇÃO 87 4. DESCRIÇÃO DO PRODUTO 89
4. UTILIZAÇÃO DIÁRIA 90 6. SUGESTÕES E DICAS 93 7. MANUTENÇÃO E LIMPEZA 94
5. RESOLUÇÃO DE PROBLEMAS 94 9. DADOS TÉCNICOS 96
6. EFICIÊNCIA ENERGÉTICA 96 11. PREOCUPAÇÕES AMBIENTAIS 97

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não pode ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se forem supervisionadas ou instruídas sobre a utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e

complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção normal do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes, onde tal utilização não exceda os níveis de utilização doméstica (médios).
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.
• O fumo é uma indicação de sobreaquecimento. Nunca utilize água para extinguir um incêndio ao cozinhar. Desligue o aparelho e cubra as chamas com, por exemplo, um cobertor contra incêndios ou uma tampa.
• AVISO: O aparelho não pode ser alimentado através de um dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que é ligado e desligado regularmente pelo fornecedor de eletricidade.
• CUIDADO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não use o aparelho antes de instalá-lo na estrutura embutida.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Vede as superfícies cortadas do armário com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quando do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação feito de contraplacado, material de armário de cozinha ou outro material não inflamável debaixo do aparelho para evitar o acesso à parte inferior.
• O painel de separação tem de cobrir completamente a área sob a placa.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de estar ligado à terra.
• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Certifique-se de que o aparelho está instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o aquecimento excessivo dos terminais.
• Utilize o cabo de alimentação correto.
• Não permita que o cabo de alimentação se enrole.
• Certifique-se de que está instalada uma proteção contra choques.
• Utilize o grampo de alívio de tensão no cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algo tacho quente quando ligar o aparelho a uma tomada.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha de alimentação (se aplicável) ou o cabo de alimentação. Contacte o meu Centro de Assistência Técnica Autorizada ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação. Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha. Disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contatores.
• A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os polos. O dispositivo de isolamento deve ter uma abertura de contato com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Não altere as especificações deste aparelho.
• Retire todas as embalagens, rotulagem e proteção (se aplicável) antes da primeira utilização.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desligue a zona de cozedura antes de cada utilização.
• Não coloque talheres ou tampas de caçarolas nas zonas de cozedura. Podem ficar quentes.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contato com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento. Se a superfície do aparelho estiver rachada, desligue-o imediatamente da corrente elétrica. Isto evita choque elétrico.
• Quando colocar alimentos em óleo quente, pode salpicar.
• Não utilize folha de alumínio ou outros materiais entre a superfície de cozedura e o tacho, salvo indicação em contrário do fabricante deste aparelho.
• Utilize apenas acessórios recomendados pelo fabricante para este aparelho.

AVISO!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com eles.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não deixe tachos quentes sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado para não permitir que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative as zonas de cozedura com tachos vazios ou sem tacho.
• Os tachos de ferro fundido, alumínio ou que tenham a base danificada podem riscar o vidro/cerâmica. Levante sempre os tachos quando precisar de os deslocar sobre a placa.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer.
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos,

esfregões abrasivos, solventes ou objetos metálicos, salvo indicação em contrário.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se

destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade local para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação elétrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Número de série

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Fixação do vedante

Instalação sobre um balcão

1. Limpe a bancada à volta da área cortada.
2. Cole a tira vedante fornecida 2 × 6 mm na parte inferior da placa, ao longo da extremidade exterior da vitrocerâmica.

Não a estique. Faça com que as extremidades da tira vedante fiquem no meio de um dos lados da placa.

1. Acrescente alguns milímetros ao comprimento quando cortar a tira vedante.
2. Junte as extremidades da tira vedante.

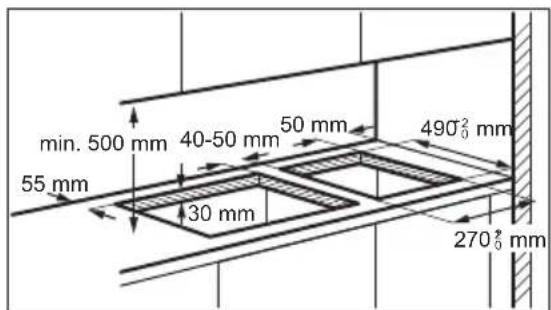

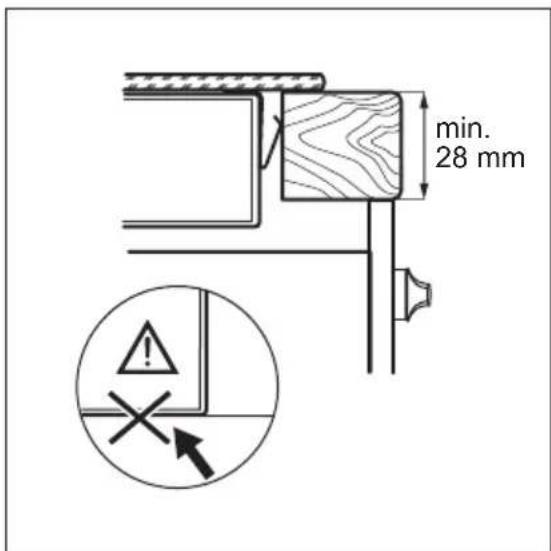

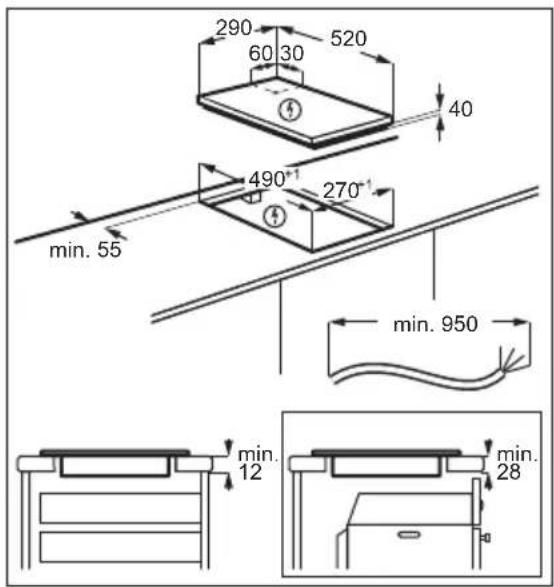

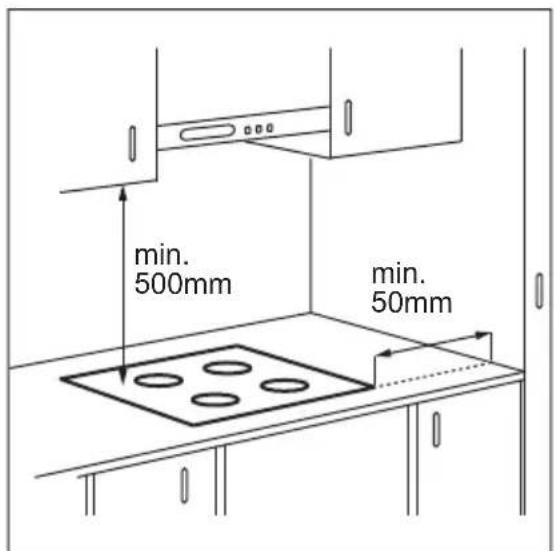

3.4 Montagem

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor, para saber qual é a distância mínima entre os aparelhos.

3.5 Instalação de mais de uma placa

3.6 Cabo de ligação

• A placa é fornecida com um cabo de ligação.
• Para substituir o cabo de alimentação, se estiver danificado, utilize o cabo: H03V2V2-F ou H05BB-F que suporte uma temperatura de 90°C ou superior.

4. DESCRIÇÃO DO PRODUTO

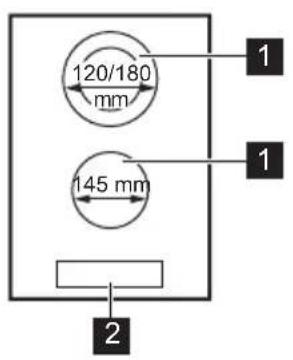

4.1 Disposição da superfície de confeção

1 Zona de cozedura 2 Painel de comandos

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sensor	Função Comenteiro
1	①	Ligado / Off Para fazer e desactivar a plac.
2		Bloquear / Dispositivo de se- gurance para crianças Para bloquear/desbloquear o pailen de comandos.
3	||	Pausa Para fazer e desactivar a funcao.
4		- Para fazer e desactivar o circuito exterior.
5	- Indicador do grau de cozedu- ra	Para indicar o grau de cozedura.
	Campo do sensor	Função Comentário
6	- Indicadores do temporizador das zones de cozedura	Apresenta a zona de cozedura para a qual está definido um tempo.
7	- Visor do temporizador Para指示 o tempo em minutos.
8	1	- Para selecionar a zona de cozedura.
9	+/-	- Para fazer ou diminuir o tempo.
10	+/-	- Para fazer o grau de cozedura.

Visor Do ciclo
0	A zona de confecção está desativada.
1-9	A zona de confecção está ativada.
u	Pausa ativo.
E+dígito	Existe uma anomalia.
/7	OptiHeat Control (Indicador de calor residual de 3 níveis):continue a cozinho/manter quente/calor residual.
L	Bloquear / Dispositivo de segurança para crianças funciona.
-	Desligar automatístico ativo.

5. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Ativar/desativar

Toque em durante 1 segundo para ativar ou desativar a placa.

5.2 Desligamento automático

A função desativa automaticamente a placa nas seguintes situações:

• quando todas as zonas de cozedura estão desativadas,
• quando, após a ativação da placa, não é definido qualquer grau de cozedura,
• Quando ocorrer um derrame ou quando for colocado algum objeto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objeto ou limpe o painel de comandos.
• quando não desativa uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desativa-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desativa:

Grau de confecção A placa desativa-se às vezes.

1-2

6 horas

3-4 5 horas

54 horas

6-91,5 horas

5.3 Grau de cozedura

Toque em para ativar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em simultaneamente para desativar a zona de cozedura.

5.4 OptiHeat Control (Indicador de calor residual de 3 níveis)

AVISO!

Enquanto o indicador estiver aceso, existe o risco de queimaduras devido ao calor residual.

Os indicadores acendem-se quando uma zona de cozedura está quente. Estes mostram o nível do calor residual das zonas de cozedura que está atualmente a usar:

- Continuar a cozinhar,

• Manter quente,

• Aquecimento residual.

• para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar,
• quando um tacho quente é colocado numa zona de aquecimento fria,
• quando a placa está desativada mas a zona de aquecimento ainda está quente.

O indicador desaparece quando a zona de aquecimento tiver arrefecido.

5.5 Ativar e desativar os anéis exteriores

Pode ajustar manualmente a superfície de cozedura de acordo com as dimensões do tacho.

Selecione uma definição de cozedura para a zona de cozedura. Escolha o símbolo dedicado à zona de cozedura:

Para ativar o circuito exterior: toque no símbolo. O indicador aparece.

Para desativar o anel exterior: toque no símbolo até que o indicador desapareça.

5.6 Temporizador

- Temporizador de contagem decrescente

Pode utilizar esta função para definir a duração de uma simples sessão de cozedura.

Comece por selecionar o nível de aquecimento para a zona de confeção e selecione a função.

Para definir a zona de cozedura: toque repetidamente em até aparecer o indicador de uma zona de cozedura.

Para ativar a função ou mudar o tempo: toque em ou no temporizador para definir o tempo (00 - 99 minutos). Quando o indicador da zona de aquecimento começar a piscar, a contagem decrescente começa.

Para ver o tempo remanescente: toque em para definir a zona de cozedura. O indicador da zona de cozedura começa a piscar. O visor mostra o tempo restante.

Para desativar a função: toque em para definir a zona de cozedura e, de seguida, toque em - o tempo restante é contado até 00. O indicador da zona de cozedura desaparece.

Quando a contagem decrescente termina, soa um sinal acústico e 00 pisca. A zona de aquecimento é desativada.

Para desligar o som: toque em

- Conta-minutos

Pode utilizar esta função quando a placa está ativa e as zonas de aquecimento estão inativas. O visor aparece na área do nível de calor.

Para ativar a função: toque em e, de seguida, toque em bu do temporizador para definir o tempo. Quando o tempo termina, soa um sinal acústico e 00 pisca.

Para desligar o som: toque em

Para desativar a função: toque em ① e, de seguida, toque em . O tempo restante é contado até 00.

i

Esta função não afeta o funcionamento das zonas de aquecimento.

5.7 Pausa

Esta função coloca todas as zonas de cozedura em funcionamento com a definição de cozedura mais baixa.

Quando a função opera, todos os outros símbolos nos painéis de comando estão bloqueados.

A função não para as funções de temporizador.

1. Para ativar a função: prima II.

Acende-se. A definição de cozedura é diminuída para 1.

1. Para desativar a função: prima .

A definição de cozedura anterior aparece.

5.8 Bloquear

É possível bloquear o painel de comandos com zonas de confecção a funcionar. Isto impede uma alteração acidental da definição de aquecimento.

Comece por definir o grau de aquecimento.

Para ativar a função: toque em acende durante 4 segundos. O temporizador permanece ativo.

Para desativar a função: toque em o estrador aparece a definição de aquecimento anterior.

i

Quando desativar a placa, também desativará esta função.

5.9 Dispositivo de segurança para crianças

Esta função evita o funcionamento acidental da placa.

Para ativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. acende. Desative a placa com

Para desativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. acende. Desative a placa com ①.

Para desativar a função por apenas um período de confeção: ative a placa com L acende. Toque em durante 4 segundos. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com ①, a função fica novamente ativa.

5.10 OffSound Control (Desativação e ativação dos sons)

Desative a placa. Toque em durante 3 segundos. O visor acende e apaga. Toque em durante 3 segundos. aparece b. Toque no da zona dianteira esquerda para selecionar o seguinte:

• - os sons ficam desativados
• sons ficam activados

Para confirmar a seleção, aguarde até que a placa se desactive automaticamente.

Quando a função está ativa, pode ouvir os sons apenas quando:

·toca em ① - Conta-minutos chega ao fim - Temporizador de contagem decrescente chega ao fim

• A base do recipiente deve ser o mais espessa e plana possível.
• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.
• Para evitar riscos, não deslize ou esfregue o recipiente no vidro cerâmico.

Os tachos feitos de aço esmaltado ou que tenham fundos de alumínio ou cobre poderão fazer uma alteração de cor na superfície de vitrocerâmica.

6.2 Exemplos de aplicações de cozinha

Os dados apresentados na lista servem apenas como referência.

Definições de cozedura	Utilize para: Tempo	(Sugestões)
		(min.)
-1	Manter os alimentos cozinhados quen-tes.	conforme necessário	Cologne uma tampa no tacho.
1 - 2 Molho holandês, derreter: manteiga, chocolate, gelatina.		5 - 25 Misture regularamente.
2 Solidificar: omeletas fofas, olvos cozi-dos.		10 - 40 Cozinhe com uma tampa.
2 - 3 Cozer arroz e pratos à base de leite em lume brando, aquecer referências pré-cozinhadas.		25 - 50 Adicione, no minimo,两大 partes de liquido para uma parte de arroz e me-xa os pratos à base de leite a meio doprocesso.
3 - 4 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione algumas colheres de soba de água. Verifique a quantidade de agua durante o processo.
4 - 5 Cozinhar batatas e outros legumes a vapor.		20 - 60 Cubra o fundo da panela com 1-2 cm de água. Verifique o;nível de água du-rante o processo. Mantenha a tampa na panela.
4 - 5 Cozer grandes quantidades de alimen-tos, guisados e sopas.		60 - 150 Até 3 I de liquido mais ingredientes.
6 - 7 Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissós, salsichas, figado, roux, olvos, panquecas, so-nhos.		conforme necessário	Vire, quando necessário.

Definição de cozedura

Utilize para: Tempo

Sugestões

(min.)

7-8 Fritura intensa, batatas "palitos" gratinadas, bifes do lombo, bifes.

5 - 15 Vire, quando necessário.

9 Ferver água, cozer massa, estufar carne (goulash, guisado), batatas fritas.

7. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para o vidro.

7.2 Limpar a placa

• Remova imediatamente: plástico derretido, folha de plástico, sal, açúcar e

alimentos com açúcar, caso contrário a sujidade pode danificar a placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remova quando a placa estiver suficientemente fria: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano úmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remova a descoloração nas partes metálicas brilhantes: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema Causa possível Solução

Não consegue ativar ou utilizes aplaça.	Aplaça não está ligada à correnteelétrica ou não está corremente li-gada.	Verifique se aplaça está corremente ligada à corrente elétrica.
O fusível está funcido. Certifique-se de que o fusível é a cau-		sa da anomalia. Se o fusível se funirdividas vezes, contacte um eletricistaqualificado.
Problema Causa possível Solutação
Não configurou a definição de aque-cimento durante 10 segundos.	A tive novoamente a placá e define a definição de aquecimento em menos de 10 segundos.
Tocou em 2 ou mais Campos do sensor em simultâneo.	Toque em apenas um campo do sen-sor.
Pausa funciona. Consulte "Pausa".
Háágua ou manchas de gordura no pailen de comandos.	Limpe o pailen de comandos.
Pode ouvir um som constante. A ligação eletrica não está correta. Desígue a placá da corrente eletrica. Peça a um eletricista qualificado que veríque a instalação.
É emitido um sinal acústico e a placá desativa-se. É emitido um sinal acústico quando a placá é desativada.	Colocou alguma coisa sobre um ou mais Campos do sensor.	Retire o objecto dos Campos do sensor.
A placá desativa-se. Colocou alguma coisa sobre o cam- po do sensor ①	Retire o objecto do campo do sensor.
O indicator de calor residual não acende.	A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danIFICADO.	Se a zona tiver的功能ado durante tempo suficiente para fazer quente, fale com um Centro de Assistência Técni- ca Autorizada.
Não consigue ativar o circuito exterior.	A zona de cozedura não foi ativada. Selecione primarya definição de cozedura para a zona de cozedura.
Existe uma area escura na zona multipla.	É normal existir uma area escura na zona multipla.
O pailen de comandos fica quen- te ao toque.	O tacho é demasiado grande ou es- tã demasiado proximity do pailen de comandos.	Coloque tachos grandes numa das zo- nas de aquecimento deTRS, se possi- vel.
Não há som quando toca nos Campos do sensor do pailen.	Os sons estao desativados. Ativar os sons. Consulte "Utilização di- ária".
acende-se.	Dispositivo de segurança para crian-ças ou Bloquear funcaiona. Consulte "Utilização diária".
e um número acendem-se.	A placá apareça umerro. Desatise a placá e ative-a novamente antes 30 segundos. Se se ligar no- vamento, desígue a placá da corrente eletrica. Após 30 segundos, ligue a placá novamente. Se o problema con- tinuar, entre em contacto com um Centro de Assistência Técnica Autori- zado.
acende-se.	A segunda fase da alimentação ele- trica está em falta.	Veríque se a placá está corremente ligada à corrente eletrica. Retire o fusi- vel, aguarde um minuto e voltê a intro- duzir o fusível.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro apresentada. Certifique-se de que utiliza a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As informações relativas ao período de garantia e aos Centros de Assistência Técnica Autorizados encontram-se no folheto de garantia.

apresentada. Certifique-se de que utiliza a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As informações relativas ao período de garantia e aos Centros de Assistência Técnica Autorizados encontram-se no folheto de garantia.

9. DADOS TÉCNICOS

9.1 Placa de classificação

Modelo ZHRN383K PNC 949 492 571 00

Tipo HED D1 KO 220 - 240 V, 50/60 Hz

Fabricado em: Romênia

9.2 Especificações das zonas de cozedura

Zona de cozedura Potência nominal (definição de aquecimento máximo) [W]	Diâmetro da zona de cozedura [mm]
Dienteira central 1200 145
Traseiro do meio 700 / 1700 120 / 180

Para otimizar a cozedura, utilize um tacho com diâmetro não superior ao da zona de cozedura.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto

Identificacao do modelo ZHRN383K
Tipo de placá Placa encastrada
Número de zonas de aquecimento 2
Tecnologia de aquecimento Aquecimento radiante
Diâmetro das zonas de aquecimento circulares (Ø) Dianteira central Traseiro do meio		14.5 cm 18.0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dianeira central Traseiro do meio	188.0 Wh/kg 191.6 Wh/kg

IEC / EN 60350-2 - Aparelhos elétricos domésticos para cozinha - Parte 2: Placas - Métodos para medir o desempenho.

10.2 Placa economizadora de energia

Pode poupar energia nos cozinhados do dia a dia se seguir as sugestões abaixo.

• Ao aquecer água, utilize apenas a quantidade de que necessita.
• Sempre que possível, coloque tampas nos recipientes.
• Coloque o recipiente na zona de confecção antes de a ativar.
• A base do tacho deve ter o mesmo diâmetro que a zona de cozedura.
• Coloque os recipientes mais pequenos nas zonas de confecção mais pequenas.
• Coloque os recipientes diretamente no centro das zonas de confecção.
• Utilize o aquecimento residual para manter os alimentos quentes ou para derretê-los.

11. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

3.2 Placas embutidas
