Tipus de producte	Placa de cocció encastrable
Marca	Zanussi
Model	ZHRN383K
Alimentació	220-240 V, 50/60 Hz
Potència total	2.9 kW
Nombre de zones de cocció	2
Tecnologia de calefacció	Radiant (vitroceràmic)
Diàmetre zona frontal central	14.5 cm
Diàmetre zona posterior central	18.0 cm (doble anell)
Consum energètic	189.8 Wh/kg
Seguretat	Aturada automàtica, Dispositiu de seguretat infantil, Tecles de bloqueig, Indicador de calor residual OptiHeat Control
Funcions	Pausa, Temporitzador (rellotge de sorra i temporitzador), Activació/desactivació dels anells exteriors
Manteniment	Neteja amb drap humit i detergent no abrasiu, rascador per a brutícia tossuda
Cable d'alimentació	H03V2V2-F o H05BB-F (90°C min)
Reparabilitat	Servei postvenda autoritzat, peces originals recomanades

Preguntes freqüents - ZHRN383K ZANUSSI

Com activar el dispositiu de seguretat infantil?

Per activar el dispositiu de seguretat infantil, enceneu la placa de cocció amb la tecla ① sense seleccionar un nivell de cocció, després premeu la tecla durant 4 segons. La pantalla mostra L. A continuació, apagueu la placa amb ①. Per desactivar temporalment, repetiu l'operació i ajusteu un nivell en 10 segons.

Què fer si la placa de cocció no s'encén?

Verifiqueu primer que la placa està correctament connectada a una presa elèctrica funcional. Assegureu-vos que el fusible no ha saltat. Si heu premut diverses tecles simultàniament, premeu només una tecla. Si el problema persisteix, verifiqueu que la funció Pausa no està activada (símbol u). Netegeu el panell de control si cal.

Com netejar la superfície vitroceràmica?

Utilitzeu un drap suau i humit amb un detergent no abrasiu. Per a brutícia tossuda (plàstic fos, sucre), utilitzeu un rascador especial inclinant la fulla. Traieu immediatament les substàncies ensucrades per evitar danyar la superfície. Després de netejar, eixugueu amb un drap sec. No utilitzeu mai un netejador de vapor.

Què significa la visualització 'E' seguida d'un número?

Un codi E seguit d'un número indica una anomalia de funcionament. Apagueu la placa de cocció i espereu 30 segons abans de tornar-la a encendre. Si el codi torna a aparèixer, desendolleu l'aparell durant 30 segons i torneu-lo a endollar. Si el problema persisteix, contacteu el servei postvenda autoritzat.

Com utilitzar la funció Pausa?

Premeu la tecla || per activar la Pausa. Totes les zones de cocció passen al nivell de cocció més baix (1). Es mostra el símbol u. Per desactivar, premeu novament ||; els nivells anteriors es restauren. El temporitzador resta actiu durant la pausa.

Com ajustar el temporitzador de rellotge de sorra?

Seleccioneu primer la zona de cocció prement diverses vegades la tecla ⏲ fins que l'indicador de la zona parpelleja. Utilitzeu les tecles + i - per ajustar la durada (00 a 99 minuts). El compte enrere comença automàticament. Un senyal sonor sona al final i la zona s'apaga.

Un bip sonor sona contínuament, què fer?

Un bip constant indica generalment una connexió elèctrica incorrecta. Desendolleu immediatament l'aparell de l'alimentació i feu verificar la instal·lació per un electricista qualificat. Això també pot provenir d'un objecte col·locat al panell de control: traieu-lo.

Com desactivar els senyals sonors?

Apagueu la placa de cocció. Premeu la tecla ① durant 3 segons fins que la pantalla s'encengui i després s'apagui. A continuació, premeu durant 3 segons. La pantalla mostra o o 1. Utilitzeu la tecla - de la zona frontal esquerra per triar o (desactivat) o 1 (activat). Espereu l'apagada automàtica per confirmar.

Quina mida de cassola utilitzar a les zones de cocció?

Utilitzeu recipients el fons dels quals correspongui al diàmetre de la zona: 14.5 cm per a la zona frontal central i 18.0 cm per a la zona posterior central (doble anell). El fons ha de ser pla, net i tan gruixut com sigui possible. Eviteu els recipients de ferro colat o alumini que poden ratllar la superfície.

Com estalviar energia durant la cocció?

Utilitzeu només la quantitat d'aigua necessària. Cobriu sempre els recipients amb una tapa. Col·loqueu els recipients a la zona abans d'encendre-la. Utilitzeu la calor residual (indicador OptiHeat) per mantenir calent o fondre. Trieu recipients del mateix diàmetre que la zona de cocció.

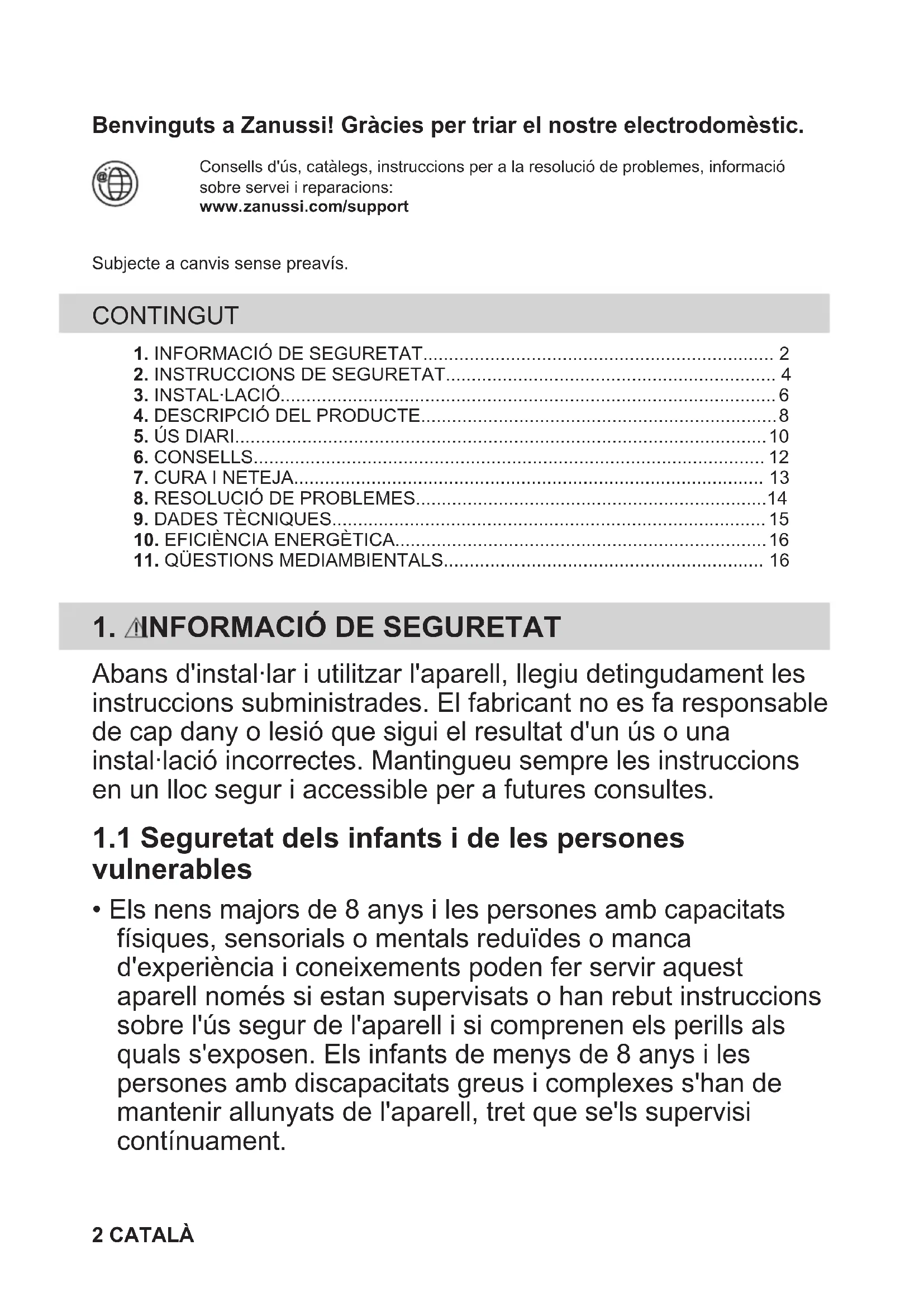

MANUAL D'USUARI ZHRN383K ZANUSSI

CA Manual d'usuari | Placa 2

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat dels infants i de les persones vulnerables

• Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.
• Els nens han d'estar vigilats per assegurar-vos que no juguin amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-lo correctament.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Mantingueu allunyats de l'aparell els infants i les mascotes quan estigui engegat i mentre s'estigui refredant.
• Si l'aparell disposa d'un sistema de bloqueig infantil, cal que l'activeu.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest electrodomèstic només té finalitats culinàries.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.
• AVIS: L'aparell i les parts de contacte s'escalfen durant l'ús. Vigileu a l'hora de tocar zones que puguin estar calentes.
• AVIS: La cocció sense supervisió en una placa amb greix o oli pot ser perillosa i pot provocar un incendi.
• La presència de fum és una indicació de sobreescalfament. No utilitzeu mai aigua per apagar el foc causat per la cocció. Apagueu l'aparell i cobriu les flames amb, per exemple, una coberta o tapa a prova de foc.
• AVIS: No alimenteu l'aparell a través d'un dispositiu de commutació extern, com ara un temporitzador, ni el connecteu a un circuit que s'encengui o apagui regularment a través d'un servei públic.
• PRECAUCIÓ: Cal supervisar el procés de cocció. Cal supervisar en tot moment els processos de cocció curts.
• AVIS: Perill d'incendi: No deseu objectes sobre les superfícies de cocció.
• No col·loqueu objectes metàl·lics, com ara ganivets, forquilles, culleres i tapes, sobre la superfície de la placa, perquè es podrien escalfar.
• No feu servir l'aparell abans d'instal·lar-lo a la seva estructura integrada.
• No feu servir netejadors de vapor per netejar l'aparell.
• Si la superfície ceràmica de vidre/superfície de vidre està esquerdada, apagueu l'aparell i desendolleu el cable d'alimentació. Si l'aparell està connectat al corrent elèctric amb una caixa de connexió, extraieu el fusible per desconnectar l'aparell del subministrament elèctric. En qualsevol dels dos casos, poseu-vos en contacte amb el centre de servei autoritzat.
• Si el cable d'alimentació es fa malbé, cal que sigui el fabricant, un servei autoritzat o personal qualificat qui el substitueixi a fi d'evitar perills.
• AVIS: Feu servir exclusivament protectors de fogons dissenyats pel fabricant de l'aparell o els protectors que indiqui el fabricant en el manual d'ús, o bé els que inclogui l'aparell. L'ús de protectors inadequats pot provocar accidents.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

AVÍS!

La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.

AVÍS!

Risc de lesions o d'espatllar l'aparell.

• Retireu tot l'embalatge de l'aparell.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.
• Mantingueu la distància mínima en relació amb els altres aparells i unitats.

Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tancat. - Protegiu les ranures de la superfície de l'armari amb un material segellador per evitar que s'inflin amb la humitat. - Protegiu la part inferior de l'aparell del vapor d'aigua i la humitat. - No instal·leu l'aparell ni al costat d'una porta ni a sota d'una finestra. Això evitarà que els estris de cuina calents puguin caure de l'aparell si obriu la porta o la finestra. - Si instal·leu l'aparell a sobre de calaixos, assegureu-vos que l'espai que queda entre la part inferior de l'aparell i el calaix superior sigui suficient perquè circuli l'aire. - La part inferior de l'aparell es pot escalfar. Assegureu-vos d'instal·lar un plafó de

separació fet de contraxapat, material per a mobles de cuina o un altre material no inflamable a sota de l'aparell per evitar l'accés a la base. - El plafó de separació ha de cobrir completament l'àrea sota la placa.

• Totes les connexions elèctriques les ha de dur a terme un electricista qualificat.
• L'aparell s'ha de connectar a una presa de terra.
• Abans de dur a terme qualsevol operació, assegureu-vos que l'aparell estigui desendollat del subministrament elèctric.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques elèctriques del subministrament elèctric.
• Assegureu-vos que l'aparell estigui instal·lat correctament. Si el cable d'alimentació o l'endoll està solt o s'ha instal·lat incorrectament, el terminal podria escalfar-se excessivament. Utilitzeu el cable elèctric correcte.
• No deixeu que el cable de la xarxa elèctrica s'emboliqui.
• Assegureu-vos que hi hagi instal·lada una protecció contra els xocs. Utilitzeu la pinça d'alleujament de la tensió al cable.
• Assegureu-vos que l'endoll o el cable d'alimentació no estiguin tocant l'aparell calent ni cap utensili calent quan connecteu l'aparell a una presa de corrent.
• No feu servir adaptadors de múltiples endolls ni allargadores.
• Assegureu-vos de no causar danys a l'endoll (si escau) o al cable de xarxa. Poseu-vos en contacte amb el nostre centre de servei autoritzat o amb un electricista per canviar un cable de xarxa danyat.
• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Només connecteu l'endoll a la presa de corrent al final del procés d'instal·lació. Assegureu-vos que es pugui accedir a l'endoll després de la instal·lació.
• Si el sòcol de la presa de corrent està solt, no connecteu l'endoll.
• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre de l'endoll.
• Empreu només dispositius d'aïllament adequats: disjuntors de protecció, fusibles (de tipus cargol que es poden retirar del suport), dispositius de fuga a terra i contactors.
• La instal·lació elèctrica ha d'incorporar un dispositiu d'aïllament que permeti desconnectar l'aparell de la presa de corrent en tots els pols. El dispositiu d'aïllament ha de tenir una separació mínima entre contactes de 3 mm.

2.3 Utilització

AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• No modifiqueu les especificacions d'aquest aparell.
• Retireu tot l'embalatge, les etiquetes i la pel·lícula protectora (si n'hi ha) abans del primer ús.
• Comproveu que els orificis de ventilació no estiguin bloquejats.
• No deixeu l'aparell desatès durant el funcionament.
• Apagueu la zona de cocció després de cada ús.
• No poseu coberts ni tapes de paelles a les zones de cocció, atès que PODEN escalfar-se.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• No feu servir l'aparell com a superfície de treball ni d'emmagatzematge.
• Si la superfície de l'aparell està esquerdada, desconnecteu immediatament l'aparell de la font d'alimentació. Així, evitareu la possibilitat de descàrregues elèctriques.
• Quan col·loqueu aliments en oli calent, pot esquitxar.
• No poseu paper d'alumini ni altres materials entre la superfície de cocció i els estris de cuina que feu servir, tret que ho hagi autoritzat el fabricant de l'aparell.
• Feu servir només accessoris recomanats pel fabricant en aquest aparell.

AVÍS!

Risc d'incendi i explosió.

• Els greixos i l'oli, quan s'escalfen, poden alliberar vapors inflamables. Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan els utilitzeu per a cuinar.
• Els vapors que allibera l'oli molt calent poden provocar una combustió espontània.
• L'oli usat, que pot contenir restes d'aliments, pot causar foc a una temperatura inferior que l'oli usat per primera vegada.
• No col·loqueu productes inflamables ni articles humits amb productes inflamables dins, a prop o damunt de l'aparell.

AVÍS!

Risc d'espatllar l'aparell.

• No poseu estris de cuina calents damunt del tauler de control.
• No col·loqueu cap paella calenta a la superfície de vidre del foc.
• No deixeu bullir els recipients sense líquid.
• Aneu amb compte de no deixar caure objectes o estris de cuina sobre l'aparell. La superfície es pot fer malbé.
• No activeu les zones de cocció amb estris de cuina buits o sense posar-hi cap recipient.
• Els estris de cuina fabricats amb ferro colat, alumini o amb un fons fet malbé poden causar ratllades al vidre/vitroceràmica. Aixequeu sempre aquests objectes quan els hàgiu de moure a la superfície de cocció.

3. INSTALLACIÓ

AVÍS!

Consulteu els capítols de seguretat.

2.4 Cura i neteja

• Netegeu l'aparell regularment per evitar la deterioració del material de la superfície.
• Apagueu l'aparell i deixeu que es refredi abans de netejar-lo.
• No feu servir polvoritzadors ni vapor per netejar l'aparell.
• Netegeu l'aparell amb un drap humit. Feu servir només detergents neutres. No utilitzeu productes abrasius, fregalls de neteja abrasius, dissolvents ni objectes metàl·lics, tret que s'indiqui el contrari.

• Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.
• Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il·luminació d'habitacions domèstiques.

2.6 Eliminació

AVÍS!

Risc de lesions o ofegament.

• Poseu-vos en contacte amb la vostra autoritat local per saber com eliminar l'aparell.
• Desconnecteu l'aparell de la xarxa elèctrica.
• Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

3.1 Abans de la instal·lació

Abans d'instal·lar la placa, anoteu la informació següent de la placa de

característiques. La placa de característiques és a la part inferior de la placa.

Número de sèrie

3.2 Plaques integrades

Només feu servir plaques integrades després d'haver muntat la placa en unitats integrades adequades i superfícies de treball que s'ajustin als estàndards.

3.3 Segellat

Instal·lació per sobre

1. Netegeu la placa al voltant de la zona encastable.
2. Poseu la tira de segellat 2x6 mm, que es subministra amb l'aparell, a l'extrem inferior de la placa, per l'extrem exterior de la vitroceràmica. No l'estireu.

Assegureu-vos que els extrems de la tira de segellat els heu col·locat al mig d'un costat de la placa.

1. Afegiu alguns mil·límetres a la longitud quan talleu la tira de segellat.
2. Ajunteu els dos extrems de la tira.

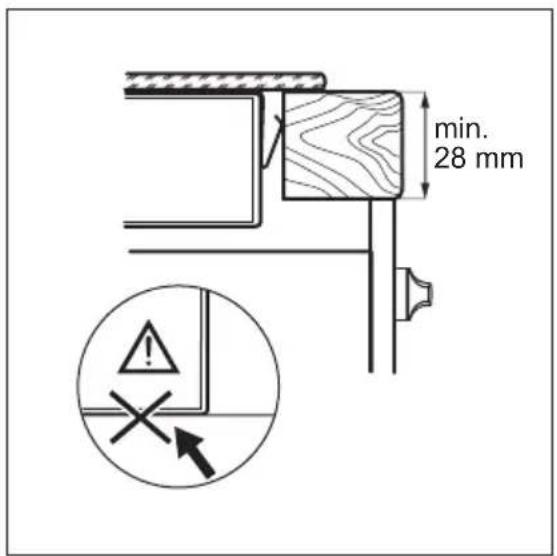

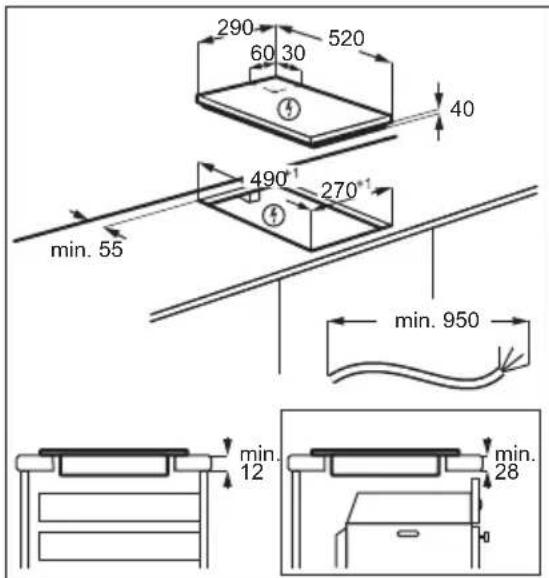

3.4 Muntatge

Si instal·leu el foc sota una campana, consulteu les instruccions d'instal·lació de la campana per a la distància mínima entre els aparells.

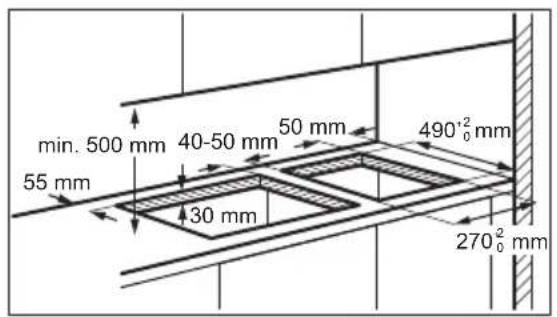

3.5 Instal·lació de més d'un foc

• La placa es subministra amb un cable de connexió.
• Substituïu el cable d'alimentació fet malbé pel cable H03V2V2-F o H05BB-F que aguanti una temperatura de 90°C o més. Poseu-vos en contacte amb el servei autoritzat més proper. El cable de connexió només el pot substituir un electricista qualificat.

4. DESCRIPCIÓ DEL PRODUCTE

1 Zona de cocció 2 Tauler de control

Feu servir els camps tàctils per fer funcionar l'aparell. Les pantalles, els indicadors i els sons us indiquen les funcions que estan en marxa.

	Camp tâc- til	Función Comentari
1	①	Actiu / Off Per activar i desactivar la plac.
2		Bloqueig / Dispositiu de segu- Per bloquejar/desbloquejar el panel de control. retat infantil
3	||	Pausa Per activar i desactivar la funciona.
4	◎	- Per activar i desactivar l'anella de cocció exterior.
5	- Indicador del nivell de calor Per veure la configuración de la temperatura.
6	- Indicadores del temporitzador Per做不到 en el temporitzador. de les zones de cocció.
7	- Pantalla del temporitzador Per做不到 en el temps en Minutes.
8	①	- Per selecciónar una zona de cocció.
9	+/-	- Per augmentar o reduir el temps.
10	+/-	- Per建立起 los parâmetres de temperatura.

4.3 L'indicador del nivell d'escalfor

Pantalla Descripció

Desconnexió automàtica està activa.

5. ÚS DIARI

AVÍS!

Consulteu els capítols de seguretat.

Toqueu durant un segon per activar o desactivar la placa.

• totes les zones de cocció estan desactivades,
• no ajusteu el nivell d'escalfor després d'activar la placa,
• vesseu o deixeu alguna cosa damunt el panell de control durant més de 10 segons (una paella, un drap, etc.). Sona un senyal acústic i la placa s'apaga. Retireu l'objecte o netegeu el panell de control.
• no desactiveu una zona de cocció ni modifiqueu el nivell d'escalfor. Al cap d'una estona, apareix - i la placa es desactiva.

La relació entre el nivell d'escalfor i l'estona que triga la placa a desactivar-se:

Ajustament de l'escalfor

La placa es desactiva al cap de

1-2

6 hores

3-4

5 hores

6-9

1,5 hores

Toqueu per augmentar el nivell d'escalfor. Toqueu per reduir el nivell d'escalfor. Toqueu alhora per desactivar la zona de cocció.

5.4 OptiHeat Control (Indicador de calor residual de 3 passos)

5.4 OptiHeat Control (Indicador de calor residual de 3 passos)

Mentre l'indicador estigui encès, hi ha perill de cremar-vos amb la calor residual.

Els indicadors apareixen quan una zona de cocció està calenta. Els indicadors mostren el grau d'escalfor residual de les zones de cocció que esteu fent servir:

• continuar cuinant,

• mantenir calent,

• calor residual.

També pot aparèixer l'indicador:

per a les zones de cocció dels costats, encara que no les feu servir, - quan es col·loquen estris calents a la zona de cocció freda, - quan la placa està desactivada, però la zona de cocció encara està calenta.

L'indicador desapareix quan la zona de cocció s'ha refredat.

5.5 Activació i desactivació dels anells exteriors

Podeu ajustar manualment la superfície de cocció a les mides de la bateria de cuina.

Per activar l'anell exterior: toqueu el símbol. Apareix l'indicador.

Per desactivar l'anell exterior: toqueu el símbol fins que l'indicador desaparegui.

5.6 Temporitzador

- Temporitzador de compte enrere

Podeu utilitzar aquesta funció per configurar la durada d'una sessió de cocció.

Primer, establiu el nivell d'escalfor de la zona de cocció i, tot seguit, seleccioneu la funció.

Per configurar la zona de

cocció: toqueu repetidament fins que aparegui l'indicador d'una zona de cocció.

Per activar la funció o canviar el

temps: toqueu el temporitzador per configurar el temps (00 - 99 minuts). Quan l'indicador de la zona de cocció comenci a parpellejar, comença el compte enrere.

Per veure el temps restant: toqueu ① per configurar la zona de cocció. L'indicador de la zona de cocció comença a parpellejar. La pantalla mostra el temps que queda.

Per desactivar la funció: toqueu per establir la zona de cocció i, llavors,

toqueu —. El temps restant anirà baixant fins a arribar a 00. L'indicador de la zona de cocció desapareix.

Quan acabi el compte enrere, sona un senyal acústic i 00 parpelleja. La zona de cocció es desactiva.

Per aturar el so: toqueu

- Comptaminuts

Podeu fer servir aquesta funció quan la placa estigui activada i les zones de cocció no estiguin en marxa. A la pantalla de nivell d'escalfor apareix

Per activar la funció: toqueu després el temporitzador per

configurar el temps. Quan s'acaba el temps, sona un senyal acústic i 00 parpelleja.

Per aturar el so: toqueu

Per desactivar la funció: toqueu i, llavors, toqueu. El temps restant anirà baixant fins a arribar a 00.

La funció no té cap efecte en el funcionament de les zones de cocció.

5.7 Pausa

Aquesta funció ajusta totes les zones de cocció en funcionament al nivell d'escalfor més baix.

Quan la funció està activada, la resta de símbols dels comandaments estan bloquejats.

La funció no atura les funcions de temporitzador.

1. Per activar la funció: premeu el botó. Apareix. El nivell d'escalfor es redueix a 1.
2. Per desactivar la funció: premeu. S'activa la configuració d'escalfor anterior.

5.8 Bloqueig

Podeu bloquejar el panell de controls mentre les zones de cocció estan en marxa. Això evita que es pugui produir un canvi accidental del nivell d'escalfor.

Primer, ajusteu la temperatura.

Per activar la

funció: toqueu. L'apareix durant 4 segons. El temporitzador roman.

Per desactivar la direcció: toqueu. S'activa el nivell d'escalfor anterior.

5.9 Dispositiu de seguretat infantil

Aquesta funció evita que la placa es pugui utilitzar accidentalment.

Per activar la funció: activeu la placa amb . No seleccioneu cap nivell d'escalfor. Premeu durant 4 segons. Apareix . Desactiveu la placa amb

Per desactivar la funció: activeu la placa amb ① . No seleccioneu cap nivell d'escalfor. Premeu durant 4 segons. Apareix. L'indicador desapareix. Desactiveu la placa amb ①

Per anul·lar la funció només durant una cocció: activeu la placa. Apareix.

Premeu durant 4 segons. Configureu el nivell d'escalfor en 10 segons. Podeu fer servir la placa. Quan desactiveu la placa amb ① , la funció torna a posar-se en marxa.

Desactiveu la placa. Toqueu durant 3 segons. La pantalla apareix i desapareix.

Toqueu durant 3 segons. Apareix. Toqueu la zona frontal esquerra per triar un dels següents:

- sons apagats - sons activats

Quan ajusteu aquesta funció a l'opció se sentiran els sons només quan:

toqueu ① - Comptaminuts apareix - Temporitzador de compte enrere apareix - hàgiu posat una cosa sobre el tauler de control.

6. CONSELLS

AVÍS!

Consulteu els capítols de seguretat.

6.1 Bateria de cuina

• La part inferior de la bateria de cuina ha de ser com més gruixuda i plana millor.
• Assegureu-vos que les bases de les paelles estan netes i seques abans de col·locar-les al damunt de la superfície de la placa. Per evitar ratllades, no feu lliscar ni fregueu la paella pel vidre ceràmic.

Les peces de bateria de cuina fabricades amb acer esmaltat i amb bases d'alumini o coure poden fer que canviï el color de la superfície de la ceràmica de vidre.

6.2 Exemples d'aplicacions de cocció

Les dades de la taula són orientatives.

Ajustament de l'escalfor	Feu servir per a: Temps (min)	Consells
- 1	Mantenir els alimentés cuits calents quand sigui nécessari	Tapeu l'estri de cuina.
Ajustament de l'escalfor	Feu servir per a: Temps	Conseils
		(min)
1 - 2 Salsa holandesa, fondre: mantega, xocolata, gelatina.		5 - 25 Barregeu de tant en tant.
2 Solidificar: truites esponjoses, oussalorn.		10 - 40 Cuineu amb una tapa posada.
2 - 3 Arròs bullit i plats a partir de produitslàctics, escalfar menjar preparat.		25 - 50 Afegiu com a minim el doble de liquidque d'arròs, plats a partir de lâctics a la meitat del procesés.
3 - 4 Estofeu verdures, peix, carn. 20 - 45 Afegiu ones quantes cullerades d'ai-gua. Comproveu la quantitat d'agua durant el procesés.
4 - 5 Patates al vapor i altres verdures. 20 - 60 Cobriu el fons de l'olla amb		1-2 cm d'aigna. Comproveu el nivelld'aigna durant el procesés. Mantingueul'olla tapada.
4 - 5 Per coure grans quantitats d'aliments,estofats i sopes.		60 - 150 Fins a 3 litres de liquid més els ingredients.
6 - 7 Sofregir: escalopa, Cordon Bleu de ve-della, costelles, "rissoles", salsitxes,fatge, roux, ous, creps i donuts.		quan sigui necessari Doneu-li la volta quam calgui.
7 - 8 Per sofregir patates ratllades fugides,filets de llom i filets de carn.		5 - 15 Doneu-li la volta quam calgui.
9 Bullir aigua, coure pasta, daurar carn (gulash, estofats), fregir patates.

7. CURA I NETEJA

AVÍS!

Consulteu els capítols de seguretat.

• Netegeu la placa després de cada ús.
• Feu servir sempre bateria de cuina que tingui la base neta.
• Si la superfície té ratllades o taques fosques, això pot afectar el rendiment de la placa.
• Feu servir un producte de neteja especial per a plaques.
• Feu servir una rasqueta especial per al vidre.

7.2 Neteja de la placa

• Retireu immediatament: els plàstics desfets, el plàstic per a embolcallar, la sal,

el sucre i aliments ensucrats, ja que podrien fer malbé la placa. Aneu amb compte per evitar cremar-vos. Feu servir un rascador de plaques especial per a la superfície de vidre en angle agut i moveu la fulla per la superfície.

• Retireu quan la placa estigui prou freda: marques de calc, marques d'aigua, taques de greix i pèrdua de brillantor de peces metàl·liques. Netegeu la placa amb un drap humit i detergent no abrasiu. Després de netejar-la, eixugueu-la amb un drap suau.
• Per a la pèrdua de brillantor de peces metàl·liques: feu servir una solució d'aigua amb vinagre i netegeu la superfície de vidre amb un drap.

8. RESOLUCIÓ DE PROBLEMES

AVÍS!

Consulteu els capítols de seguretat.

8.1 Què fer si...

Problema Possible causa Solucioso
La placat no s'engage a no fun-ciona.	La placat no está connectada al sub-ministrament eléctric o está connec-tada Incorrectamente.	Comproveu si la placat está correcta-ment connectada al subministrament eléctric.
El fusible s'ha fos. Assegureu-vos que el fusible sigui la		causa del mal funciona. Si el fusi-ble salta una vegada darrere l'altra,poseu-vos en contacte amb un electri-cista qualificat.
No heu establert el nivell d'escalfor durant 10 segons.		Torneu a activar la placat i ajusteu l'es-calfor en menys de 10 segons.
Heu tocat 2 o més símbols ahora. Toqueu només un símbol.
Pausa está activat. Consulteu "Pausa".
Hi ha taques d'aigua o greix al tauler de control.		Netegeu el tauler de control.
Escolteu un xiulet constant. La connexión eléctrica es incorrecta. Desconnecteu la placat de la xarxa eléctrica. Consulteu un electricista qualificat perquè comprovi la instal-la-cio.
Sona un senyal acústic i la placasapaga.Sona un senyal acústic quam laplaca s'apaga.	Hi ha algunacosa sobre un o más sensors.	Retireu I'objet delsensors.
La placat es desactiva. Colloqueu algoñacosa damunt el sensor①		Retireu I'objet del sensor.
L'indicador d'escalfor residual no s'il-lumina.	La zona no és calenta perquè ha es-tat encesa durant poco temps o elsensor s'ha fet malbé.	Si la zona s'ha fet servir prou tempscom per estar calenta, parleu amb uncentre de servei autorizat.
No es pot activar el fogó exterior. La zona de cocció no s'ha activat. SeLECTIONU primer un nivell d'escalforper a la zona de cocció.
Hi ha una zona fosca a la zona;muple.	Ésnormal que hihabi una zona fos-ca a la zona multiple.
El tauler de control está calent altacte.	L'estri de cuina és massa gros o l'heu posat massa a prop del taulerde control.	Poseu els estris grossos a les partsdel darrere, si és possible.
Problema Possible causa Solució
No s'escolta cap so quando toqueuls sensors del tauler.	Els sons estan desactivats. Activeu els sons. Consulteu "Üs diari".
Lpareix.	Dispositiu de segurette infantil oBloqueig estan en functioment.	Consulteu "Üs diari".
i un numero pareixen.	Hi ha algoon error a la plac. Desactiveu la plac i torneu a activar-la 30 segons més tard. Si es torna a il-luminar, deselecteu la plac del current eléctric. Després de 30 se-gons, torneu a connectar la plac. Si el problema persistsisteix, contacteu amb el centre de servei autoritzat.
EBpareix.	Falta la segona fase d'alimentacióeléctrica.	Comproveu si la plac está correcta-ment connectada al subministrament eléctric. Retireu el fusible, espereu un minut i torneu-lo a col-locar.

8.2 Si no trobeu cap solució...

Si no podeu solucionar el problema, poseu-vos en contacte amb el vostre distribuïdor o amb un centre de servei autoritzat. Faciliteu les dades de la placa de característiques. Faciliteu també el codi de tres lletres de la ceràmica de vidre (el trobareu a un extrem de la superfície del vidre) i el missatge d'error

que apareix. Assegureu-vos que heu fet funcionar la placa correctament. Si no, el servei d'un tècnic o distribuïdor no serà gratuït, encara que us trobeu dins del període de garantia. La informació sobre el període de garantia i els centres de servei autoritzats es troba al llibret de garantia.

9. DADES TÈCNIQUES

9.2 Especificació de les zones de cocció

Zona de cuina Potència nominal (nivell d'es-calfor maxim) [W]	Diàmetre de la zona de cocció [mm]
Part davantera central 1200 145
Part posterior central 700 / 1700 120 / 180

Per a tenir resultats de cocció òptims, feu servir bateria de cuina que no superi el diàmetre de la zona de cocció.

10. EFICIÈNCIA ENERGÈTICA

Identificació de model ZHRN383K
Tipus de placà Fogons integrats
Nombre de zones de cocció 2
Tecnología de calefacción Escalfador radiant
Diametre de les zones de cocció circulars (Ø) Part davantera central		14.5 cm
		18.0 cm
Consum energetic per zona de cocció (EC electric cooking)	Part davantera central	188.0 Wh/kg
	Part posterior central	191.6 Wh/kg
Consum energetic de la placà (EC electric hob) 189.8 Wh/kg

IEC/EN 60350-2 - Aparells elèctrics de cocció d'ús domèstic - Part 2: Plaques - mètodes per mesurar-ne el rendiment.

10.2 Estalvi d'energia

Podeu estalviar energia durant la cocció diària si seguiu els consells següents.

• Quan escalfeu aigua, utilitzeu només la quantitat que necessiteu.
• Si és possible, poseu sempre les tapes a la bateria de cuina.
• Abans d'activar la zona de cocció, col·loqueu-hi l'estri de cuina.
• El fons dels estris de cuina han de tenir el mateix diàmetre que la zona de cocció.
• Col·loqueu els estris de cuina més petits a les zones de cocció més petites.
• Col·loqueu els estris de cuina directament al centre de la zona de cocció. Utilitzeu la calor residual per mantenir els aliments calents o per fondre'ls.

11. QUESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol. Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu a

les escombraries domèstiques els aparells amb el símbol. Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.
