ZCV562NW1 - Cuisinière ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Cuisson combinée (four et plaque de cuisson)
Dimensions (L x H x P)	60 x 90 x 60 cm
Capacité du four	65 litres
Type de cuisson	Convection naturelle, grill, chaleur tournante
Nombre de foyers	4 foyers vitrocéramiques
Puissance totale	Environ 8000 W
Fonctionnalités de sécurité	Système de verrouillage de sécurité, protection contre la surchauffe
Entretien	Nettoyage facile avec un revêtement intérieur émaillé
Consommation énergétique	Classe énergétique A
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - ZCV562NW1 ZANUSSI

Comment régler la température du four ZANUSSI ZCV562NW1 ?

Utilisez le bouton de réglage de la température, généralement situé en haut du panneau de contrôle, pour sélectionner la température souhaitée.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, il peut être nécessaire de contacter un professionnel.

Comment nettoyer le four ZANUSSI ZCV562NW1 ?

Utilisez un nettoyant pour four approprié et un chiffon doux. Évitez d'utiliser des éponges abrasives qui pourraient rayer la surface.

Le four émet un bruit étrange pendant le fonctionnement, que faire ?

Vérifiez si des objets ne bloquent pas le ventilateur. Si le bruit persiste, il est recommandé de contacter le service après-vente.

Comment utiliser la fonction de minuterie sur le ZANUSSI ZCV562NW1 ?

Réglez la minuterie en tournant le bouton de minuterie jusqu'à la durée souhaitée, puis appuyez sur le bouton de démarrage.

Quelles sont les dimensions du ZANUSSI ZCV562NW1 ?

Les dimensions sont de 60 cm de large, 60 cm de profond et 90 cm de haut.

Comment changer l'ampoule du four ?

Débranchez le four, retirez le couvercle de l'ampoule en tournant dans le sens antihoraire, puis remplacez l'ampoule par une ampoule de même type.

Le four affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique et suivre les instructions de dépannage.

Est-il possible de cuisiner plusieurs plats en même temps dans le four ?

Oui, vous pouvez cuisiner plusieurs plats en même temps, mais assurez-vous de ne pas surcharger le four pour garantir une circulation de l'air adéquate.

Comment activer la fonction de grill ?

Sélectionnez le mode grill sur le panneau de contrôle et réglez la température selon vos besoins.

MODE D'EMPLOI ZCV562NW1 ZANUSSI

Notice d'utilisation

Cuisinière

ZCG 55FGW

BE

A l’attention de l’utilisateur		A l’attention de l’installateur
Avertissements importants	3	Consignes de sécurité	14
Description de l’appareil	6	Caractéristiques techniques	14
Utilisation de votre cuisinière	7	Installation	15
Conseils d’utilisation	10	Changement de gaz	16
Entretien et nettoyage	11
En cas d’anomalie de fonctionnement	13

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Avant d'utiliser votre cuisinière pour la première fois, fait chauffer le four à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication :

• Levez le couvercle,
• Enlevez le(s) accessoire(s) du four,
• Enlevez les éventuels autocollants étiquettes publicitaires, pellicule de protection des enjoliveurs,
• Chauffez le four en positionnant la commande four sur le repère maxi pendant 45 minutes environ.

Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumée.

Prenez également la précaution de nettoyer le(s) accessoire(s) du four avec un détergent doux. Rincez et séchez soigneusement.

- L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.

- Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

- Avant d'utiliser votre appareil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.

- Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient.

• Si vous utilisez un appareil électrique à proximité de votre cuisinière (par exemple un batteur électrique), assurez-vous que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la cuisinière qui serait susceptible de fondre ou coincé dans la porte du four.
• Surveillez attentivement la cuisson lors de fritures dans l'huile ou la graisse (pomme de terre frites, beignets,...) : les graisses surchauffées s'enflamment facilement.
• N'utilisez pas de récipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.
• Si votre appareil est équipé d'une lèchefrite, ne l'utilisez pas comme plat à rôtir.
• Ne tirez jamais votre appareil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux,... résistants à de hautes températures (suivez les instructions des fabricants).
• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir (si votre appareil en est équipé) ou à proximité de l'appareil.
• Sur la porte ouverte du four :
• ne posez pas de charge lourde,
• assurez-vous qu'un enfant ne pouvait ni monter, ni s'asseoir.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.

• Ne placez jamais de papier aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l'émail.

• Un brûleur doit présenter une flamme régulière. Evitez tout courant d'air. Si la flamme présente une anomalie, nettoyez le brûleur. Si l'anomalie persiste, faites appel au service après vente.

• Après utilisation de votre cuisinière, assurez-vous que toutes les manettes se trouvent sur la position « arrêt ».
• Veillez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc...).
• Essuyez les salissures qui se trouvent sur la surface du couvercle avant de l'ouvrir.
• Lorsque le four est en fonctionnement, le couvercle doit être relevé.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Avant de fermer le couvercle, mettez toutes les manettes sur la position « arrêt » et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.
• Pendant l'utilisation du four la lèchefrite (si votre appareil est équipé) devient chaude ; utilisez des gants de cuisson thermique quand vous la sortez.
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• Eloignez les jeunes enfants de l'appareil pendant et après son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la surface de la table de cuisson, en renversant ou en tirant un récipient de cuisson ou en touchant la façade chaude de votre appareil.

• Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
- Avant de procéder au nettoyage de votre appareil, vérifiez que toutes les commandes se trouvent sur la position « arrêt » et que les parois soient suffisamment refroidies.
- Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
- Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections graisseuses peuvent dégager des odeurs désagréables ou s'enflammer.
- Nettoyez votre appareil après chaque utilisation, afin de garantir un fonctionnement correct.
- La façade de votre four est chaude pendant l'utilisation et le nettoyage, éloignez les jeunes enfants.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
- N'utilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Cette cuisinière est lourde: faites attention lors de son déplacement.

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.

• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique.

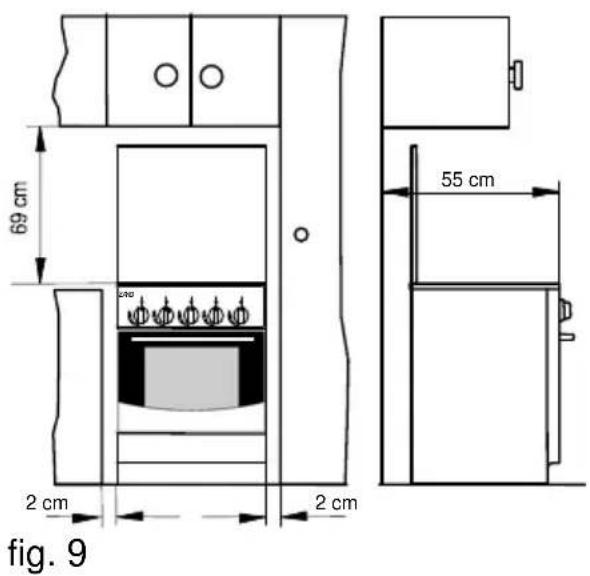

• Assurez-vous que l'appareil est installé dans une place correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installateur qualifié ou adressez-vous à la compagnie de distribution du gaz de votre région.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.

Veuillez lire attentivement ces remarques avant d'utiliser et d'installer cet appareil. Nous vous remercions de votre attention. Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non-respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d'entretien et de nettoyage.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

A l'attention de l'utilisateur

Description de l'appareil

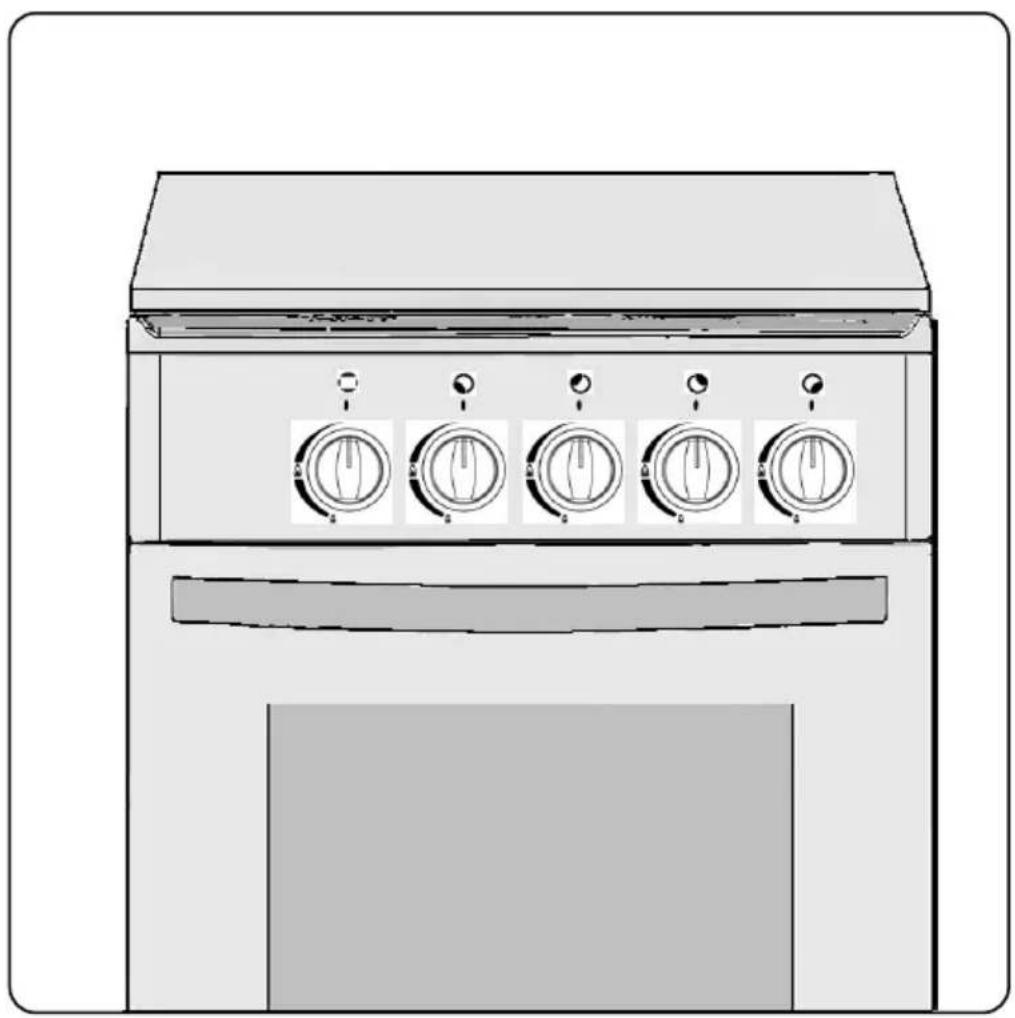

Le bandeau de commande

1. Manette de commande du four.
2. Manette de commande du brûleur avant gauche.
3. Manette de commande du brûleur arrière gauche.

3

1. Manette de commande du brûleur arrière droit.
2. Manette de commande du brûleur avant droit.

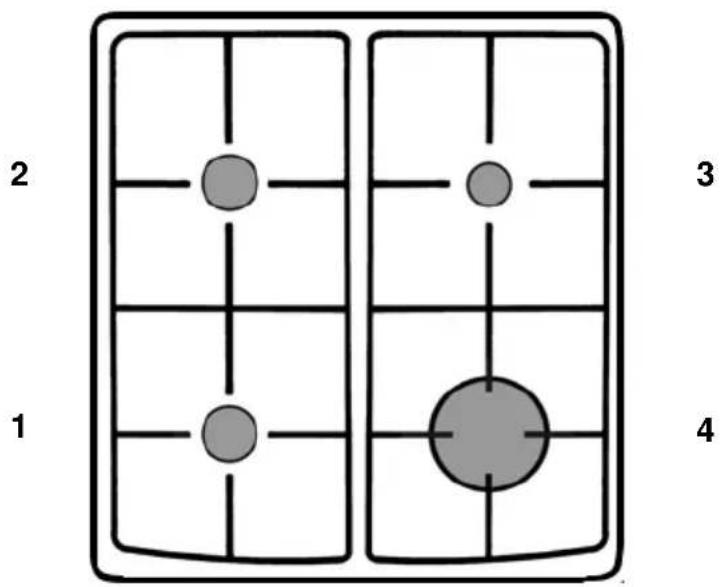

La table de cuisson

2 1 3 4

1. Brûleur avant gauche (semi-rapide)

2. Brûleur arrière gauche (semi-rapide)

3. Brûleur arrière droit (auxiliaire)

4. Brûleur avant droit (rapide)

Utilisation de votre cuisiniere

1. Le four

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.

Mise en service

! Avant la première utilisation de votre four faites-le chauffer une fois à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous alors que la pièce sera suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

⚠️ Retirez tout emballage à l'intérieur et à l'extérieur de la cuisinière avant son utilisation.

Comment procéder ?

1. Levez le couvercle.
2. Enlevez le(s) accessoire(s) du four.
3. Retirez les éventuels autocollants, étiquettes publicitaires, pellicule de protection des enjoliveurs (sauf la plaque signalétique).
4. Allumez le brûleur du four.
5. Faites chauffer le four à vide en positionnant la manette de commande du four sur le repère maxi pendant 45 minutes environ.

Pendant cette opération, votre appareil fume.

Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumées.

Utilisation du four

⚠️ La porte est chaude pendant le fonctionnement du four. Eloignez les jeunes enfants.
Lorsque le four est en fonctionnement, le couvercle de la cuisinière doit être relevé afin d'éviter toute surchauffe.
Lorsque vous ouvrez la porte de four gardez la distance. Ne la laissez pas retomber, soutenez-la par la poignée jusqu'à ce qu'elle est complètement ouverte.

Le brûleur du four est équipé d'une sécurité thermocouple. Dans le cas d'une extinction accidentelle de la flamme (courant d'air violent, débordement important d'un liquide,...) une sécurité par thermocouple coupe l'alimentation en gaz du brûleur de four.

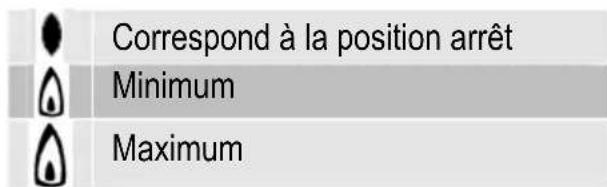

En faisant coïncider le symbole de la commande avec le repère situé sur le bandeau de commande, vous obtiendrez :

Correspond à la position arrêt Minimum Maximum

Pour allumer le brûleur du four

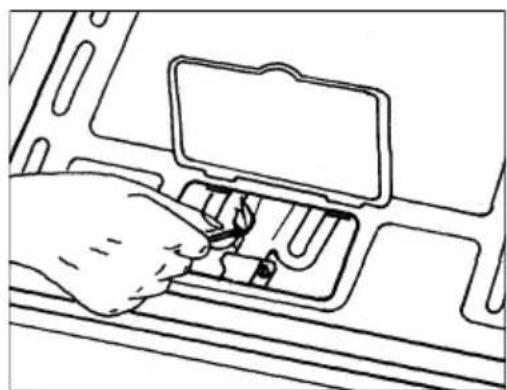

1. Ouvrez la porte du four et soulevez le petit couvercle protégeant l'orifice d'allumage.
2. Approchez une flamme du brûleur du four (fig. 2).
3. Poussez et tournez la manette du four dans le sens inverse des aiguilles d'une montre jusqu'au repère maximum «grande flamme ».
4. Le brûleur allumé, maintenez la commande enfoncée pendant 10 secondes environ pour activer la sécurité de four (thermocouple) et vérifiez la présence de flamme.

Si le brûleur s'éteint, ramenez la manette sur la position arrêt et renouvez l'opération après 1 minute en maintenant la commande enfoncée pendant 15 secondes maximum.

1. Fermez la porte du four.

2. Préchauffez 10 minutes et réglez la manette sur la position désirée.

Avant l'introduction de certains aliments (cuisson des viandes rouges par exemple), vous devez préchauffer le four à vide. Le réglage de la manette devra être identique à celui choisi pour la cuisson.

Pour éteindre le brûleur

Tournez la manette correspondante dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt « ♦ ».

! Ne placez jamais des plats ou une feuille d'aluminium directement en contact avec la sole.

⚠️Après utilisation du four, assurez-vous que la commande du four se trouve sur la position arrêt « ◆ ».

Les brûleurs de table

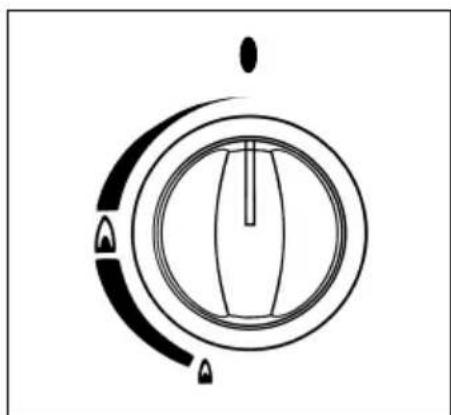

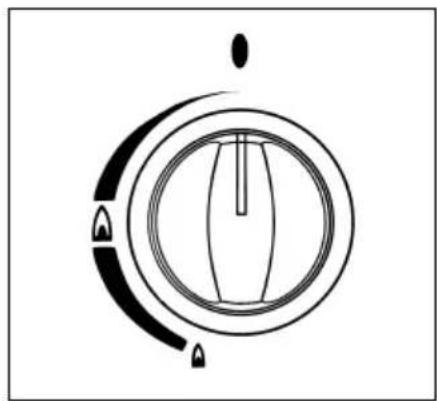

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande (fig. 3), vous obtiendrez :

Position arrêt

Plein débit (brûleur au maximum)

Ralenti (brûleur au minimum)

Utilisez le débit maximum pour obtenir l'ébullition et le ralenti pour le mijotage des aliments ou le maintien en ébullition. Choisissez toujours des positions entre les débits minimum et maximum, jamais entre celles du maximum et de l'arrêt.

Avant de fermer le couvercle, endez que le dessus du plan de sson soit refroidi afin de ne pas lommager le couvercle.

Pour allumer les brûleurs de table

1. Appuyez sur la manette et tournez-la vers la gauche jusqu'au repère « grande flamme ».
2. Approchez une flamme du brûleur correspondant.
3. Réglez ensuite la flamme sur la position désirée.

Pour éteindre les brûleurs

Tournez la manette dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt « ».

Eloignez les jeunes enfants de areil tant qu'il est encore chaud.

Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptibles de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliments contenant du sucre, etc.).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Choix du brûleur

Au dessus de chaque manette, figure un symbole vous indiquant quel brûleur est concerné.

Afin d'obtenir un plus grand rendement, choisissez toujours des récipients proportionnés au diamètre des brûleurs utilisés (fig. 4).

Nous vous recommandons de réduire l'allure de brûleur dès que l'ébullition est atteinte.

Pour un bon allumage de vos brûleurs, veillez à garder les couronnes des brûleurs et les bougies d'allumage en parfait état de propreté, leur encrassement pourrait être la cause d'un mauvais allumage.

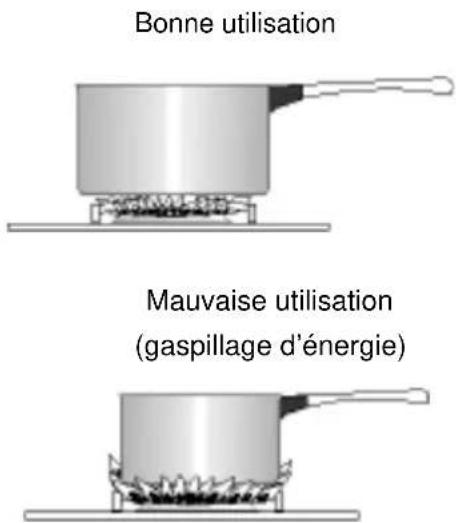

N'utilisez pas de récipients à base incave ou convexe sur le plan de sson.

Les diamètres des casseroles qui peuvent être posées sur chacun des brûleurs sont les suivants.

Bonne utilisation Mauvaise utilisation (gaspillage d'énergie)

fig. 4

brûleur rapide	2,60kW - min. 165 mm
brûleur semi-rapide	2,00kW - min. 140 mm
brûleur auxiliaire	1,00kW - min. 100 mm

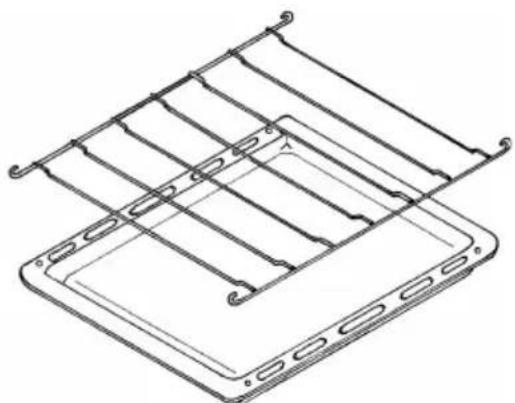

Accessoires fournis avec l'appareil

En plus des accessoires fournis avec votre cuisinière, nous vous conseillons de n'utiliser que des plats, des moules à gâteaux,... résistant à de hautes températures (suivez les instructions des fabricants).

Votre cuisinière est équipée (fig. 5) :

• D'une grille support de plat

Elle permet de poser les plats (rôtis, gratins), les moules à pâtisseries, etc... Votre plat doit être centré sur la grille.

• D'une lèchefrite

Elle est utilisée pour recueillir le jus de cuisson Elle n'est pas prévue pour être utilisée comme plat de cuisson.

Pour la cuisson elle doit être posée sur la gradin 2.

Conseils d'utilisation

Les cuissons au four

• Afin de réaliser des économies d'énergie, nous vous conseillons d'éteindre le four 5 minutes avant la fin de la durée de cuisson prévue. La chaleur résiduelle dans le four vous permettra de terminer la cuisson.
• L'épaisseur, la conductibilité, la couleur des récipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les projections graisseuses trop importantes, utilisez pour la cuisson des rôtis, des plats à bords hauts dont les dimensions sont proportionnées à la pièce à rôtir.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau.
• Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Cette feuille ne doit pas couvrir la totalité de la surface de la grille.

• Réservez les plats en verre à feu pour vos gratins et vos soufflés.
• Ajoutez les matières grasses un peu avant la fin de la cuisson.
• Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.

⚠️ Ne placez jamais de papier aluminium directement au contact avec la sole, ceci entraînerait une détérioration de l'émail et de l'appareil.

Lorsque le four est en fonctionnement, le couvercle doit être relevé.

Influence des récipients sur les résultats de cuisson au four

Sachez que :

- L'aluminium, les plats en terre cuite, la terre à feu diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.

- La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Les cuissons sur la table de cuisson

N'utilisez pas de récipients à base concave ou convexe sur le plan de cuisson. Choisissez toujours un récipient proportionné au diamètre du brûleur utilisé.

Entretien et nettoyage

! Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt » et que l'appareil est complètement refroidi.
N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four.
N'employez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir, d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoir pour procéder au nettoyage de votre appareil.

Les brûleurs

Lavez les chapeaux avec de l'eau chaude et un détergent doux en prenant soin d'enlever toute incrustation. N'employez jamais d'eau vinaigrée.

Veillez à garder les couronnes de brûleurs en parfait état de propreté, leur encrassement pouvant être la cause d'un mauvais allumage.

Assurez-vous avant l'allumage que les couronnes sont bien en place ainsi que les chapeaux de brûleurs.

Si vous devez utiliser un récipient à large fond (stérilisateur, lessiveuse, bassine à confiture, couscoussier,...), placez-le légèrement décalé vers l'arrière de la table de cuisson de telle sorte que la base du récipient ne dépasse pas le bord avant de la table émaillée, ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commande.

! Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

L'ensemble doit être parfaitement sec.

Bandeau de commande, manettes, grille émaillée, couvercle de table, façade et parois latérales de l'appareil

Utilisez une éponge humide additionnée d'un détergent doux, rincez et séchez.

La table de cuisson

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

En cas de débordement, mouillez et laissez détrempéer mais ne grattez pas et évitez les produits abrasifs ou caustiques qui risqueraient de rayer et d'endommager la surface de la table.

Il est souhaitable de retirer rapidement les taches de vinaigre, de citron et les substances acides en général.

Le(s) accessoire(s)

Lavez-le(s) à l'eau savonneuse en prenant soin de bien le(s) rincer et de le(s) essuyer.

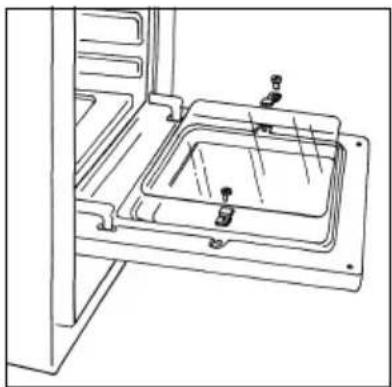

Le four

Nettoyez-le après chaque cuisson comme indiqué pour le dessus de la table de cuisson. Le verre interne peut aisément être retiré pour le nettoyage. Pour cela, retirez les 2 vis de fixation.

Démontage de la porte du four

Afin de pouvoir nettoyer facilement le four, il est possible de démonter la porte du four.

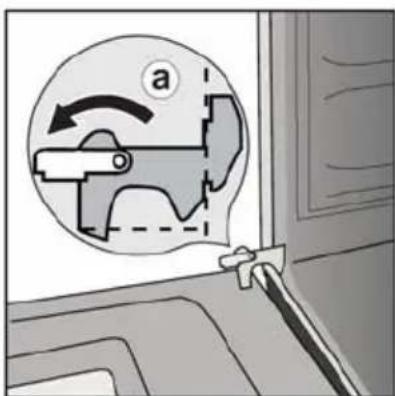

Abaissez la porte du four horizontalement. Relevez les leviers se trouvant sur les deux charnières de la porte vers l'avant jusqu'à ce qu'ils atteignent le butoir (a).

Refermez lentement la porte jusqu'au butoir et levez la porte jusqu'à ce que les charnières sortent de leur emplacement (b).

Montage de la porte du four

Pour remonter la porte du four, veuillez suivre la marche à suivre pour le démontage à l'envers.

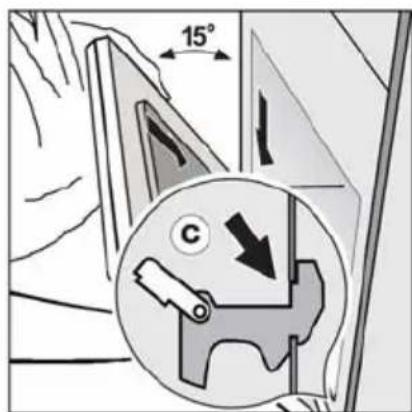

Replacez les charnières de la porte dans leurs orifices (c). Faites attention à ce que les charnières soient bien à leur place.

Faites balancer lentement la porte vers le bas. Faites attention à ce que les coins de la porte ne cognent pas contre le cadre du bas (dans ce cas, faites pivoter la porte vers le haut et positionnez à nouveau les charnières).

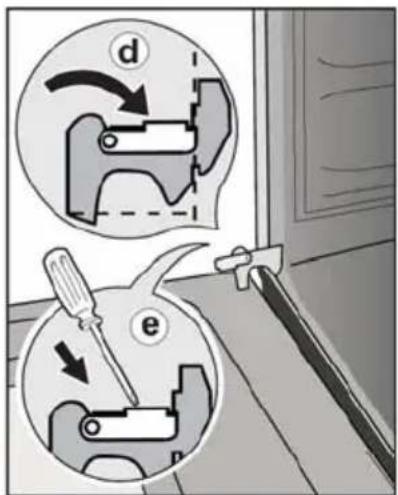

Faites pivoter les leviers à nouveau vers l'arrière (d). Afin que la porte ferme correctement, appuyez sur le levier (e) à l'aide d'un objet (par exemple un tournevis. Vérifiez lentement si la porte fonctionne correctement.

Attention: Ne faites jamais encliqueter les leviers des charnières de la porte. L'effet du ressort pourrait blesser.

15° C

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d'appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-mêmes.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après vente.

Symptômes Solutions
Aucun brûleur ne s'allume	Vérifiez que :l'arrivée de gaz est ouverte,la position du tuyau gaz est correcte,la bouteille de gaz ou la cuve n'est pas vide.
Un brûleur de table ou le brûleur de four ne s'allume pas.	Vérifiez que :l'ensemble du brûleur de table est correctement remonté,le brûleur n'est pas mouillé.
Les résultats de cuisson ne sont pas satisfaisants.	Vérifiez que :la durée de cuisson est adaptée,la grille est bien positionnée dans le four,le récipient de cuisson est bien adapté.
Le four fume	Vérifiez que :le four ne nécessite pas de nettoyage,la préparation ne déborde pas,il n'y a pas de projections excessives de graisse/jus sur les parois du four.

A l'attention de l'installateur

⚠️ Consignes de sécurité

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Cet appareil doit être installé uniquement dans un local suffisamment aéré.
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Cet appareil est un appareil du type X, c'est à dire que les meubles juxtaposés à l'appareil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.
• Les parois adjacentes à la cuisinière doivent être soit en une matière résistant à la chaleur, soit revêtues d'une telle matière.

Raccordement à un réseau gaz

• Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation (consultez votre compagnie de distribution du gaz).
• Vérifiez que tous les raccords sont étanches.
• Installez un robinet de barrage visible et accessible.
• Si vous utilisez un tube souple, il doit être visible et accessible sur toute sa longueur et ne doit pas passer derrière l'appareil.
• Changez le tube souple un peu avant la date d'expiration imprimée sur celui-ci.

Caracteristiques techniques

Appareil isolé	Classe 1
La table de cuisson	Couvercle de table
	Grille de table	Emaillée
	Brûleur avant droit	Brûleur rapide	2,60 kW
	Brûleur arrière droit	Brûleur auxiliaire	1,00 kW
	Brûleur avant gauche	Brûleur semi rapide	2,00 kW
	Brûleur arrière gauche	Brûleur semi rapide	2,00 kW
Le four Four			gaz
	Puissance du four		3,2 kW
	Nettoyage		Manuel
Accessoires Grille	Lèchefrite
Dimensions Hauteur avec couvercle	Largeur	850 mm
		500 mm
	Profondeur	536 mm

Cet appareil est conforme aux Directives Communautaires suivantes : 90/396 (Appareil Gaz) ; 93/68 (Directives Générales) et modifications successives.

Installation

Emplacement

L'emballage et les revêtements en plastique retirés, installez la cuisinière dans un endroit sec et aéré (fig.9). Elle doit être éloignée des rideaux, papiers, alcool, essence, etc...).

L'appareil doit être posé sur un sol résistant à la chaleur.

Cette cuisinière est de classe « 1 » en ce qui concerne la protection contre la surchauffe des surfaces environnantes.

Respectez une distance de 2 cm par rapport aux parois latérales des meubles. Ces meubles ne doivent pas dépasser la hauteur de la table de la cuisinière.

Cette disposition assure la protection du mobilier.

69 cm 2 cm 2 cm 55 cm fig. 9

Aération de la pièce

La combustion du gaz est possible grâce à l'oxygène de l'air (2 m³ air/h x Kw de puissance installé - reportez-vous à la plaque signalétique de votre appareil).

Il est donc nécessaire que cet air soit renouvelé et les produits de combustion soient évacués.

L'apport d'air doit s'effectuer directement depuis une ou plusieurs ouvertures pratiquées au niveau des murs extérieurs, ayant une section libre d'au moins 100 cm² au total.

Pratiquez les ouvertures à proximité du sol et, de préférence, du côté opposé à l'évacuation des produits de combustion. Elles ne doivent en aucun cas être bouchées de l'intérieur et de l'extérieur

Raccordement gaz

Votre cuisinière est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique.

Il peut s'avérer nécessaire de passer de l'utilisation d'un gaz à un autre. Dans ce cas, il faut effectuer les opérations décrites ci-après.

Après adaptation de l'appareil à un autre type de gaz ou à une autre pression que ceux pour lesquels il a été précédemment réglé, les indications du nouveau réglage devront être portées en lieu et place des indications précédentes, de manière à permettre l'identification sans ambiguïté de l'état de l'appareil après la modification.

⚠️ Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau des injecteurs n°1.

Si l'appareil est alimenté en gaz Butane ou Propane, vérifiez que le régulateur de pression débite le gaz à une pression de 28-30 mbar pour le Butane et 37 mbar pour le Propane.

Raccordement avec tuyau rigide ou flexible métallique

Pour une plus grande sécurité il est conseillé d'effectuer le raccordement à l'installation du gaz avec des tuyaux rigides (ex : en cuivre) ou bien avec des tuyaux flexibles en acier inox, de façon à ne pas endommager l'appareil.

Le raccord d'entrée du gaz dans les appareils est ISO7-1/R1/2.

Changement de gaz

Votre cuisinière est prévue pour fonctionner en gaz naturel, propane ou butane. Elle n'est pas prévue pour fonctionner avec de l'air butane ou propane.

Chaque appareil est muni d'un jeu d'injecteurs pour chaque type de gaz. Le diamètre de l'orifice de chaque injecteur est marqué en centièmes de millimètre sur l'injecteur.

Raccordement avec tuyau flexible non métallique

Si vous utilisez pour le raccordement le tuyau flexible non métallique lors de la vérification de l'état de conservation du tuyau flexible, il faut contrôler :

• qu'il n'y ait pas de fissures, entailles, traces de brûleurs aussi bien aux extrémités que sur toute la longueur ;
• que le matériaux n'ait pas durci, mais qu'il présente encore son élasticité habituelle ;
• que les colliers de serrage (s'il y en a) ne soient pas rouillés ;
• que la date de validité ne soit pas périmée (s'il y en a une).

Le tuyau flexible éventuel doit être installé de façon telle que :

• il ne subisse aucune torsion ou tension ;
• il n'entre pas en contact avec des corps tranchants ou des arêtes vives ;
• il puisse être facilement inspecté pour vérifier son état de conservation.

Si jamais l'une ou plusieurs de ces anomalies se présentaient, ne pas réparer le tuyau mais le remplacer par un neuf.

Important : Une fois l'installation effectuée, vérifiez la bonne tenue de tous les raccords, au moyen d'eau savonneuse, jamais avec une flamme.

Pour changer le type de gaz, il est nécessaire de :

• changer les injecteurs (table, four),
• modifier les réglages de débit réduit (table, four),
• modifier les réglages de l'air primaire (four)
• modifier et vérifier le mode de raccordement gaz.

Collez l'étiquette autocollante fournie avec l'appareil (pochette des injecteurs) correspondant au type de gaz utilisé.

! Avant toute opération de conversion débranchez votre cuisinière, vérifiez que toutes les manettes sont sur la position « arrêt » et que la cuisinière est complètement refroidie.

Tableau des injecteurs n°1
(Cat : I I 2E + 3+)

Brûleurs	Puissance normale (kW)	Puissance réduit e (kW)	Type de gaz	Pressi on (mbar)	By-pass	Ouverture bague	Diamètre injecteur	Cons.
					(mm)	(mm) (mm)	(g/h)
RAPIDE	2,60	0,72	GAZ NATUREL G20	20	0,42	1,12		-
	2,40		GAZ NATUREL G25	25			1,12	-
	2,60		BUTANE G30	28-30			0,86	189,05
	2,60		PROPANE G31	37			0,86	185,68
SEMIRA-PIDE	2,00	0,43	GAZ NATUREL G20	20	0,32		0,96	-
	1,85		GAZ NATUREL G25	25			0,96	-
	2,00		BUTANE G30	28-30			0,71	145,43
	2,00		PROPANE G31	37			0,71	142,83
AUXILIA-IRE	1,00	0,35	GAZ NATUREL G20	20	0,29		0,70	-
	0,95		GAZ NATUREL G25	25			0,70	-
	1,00		BUTANE G30	28-30			0,50	72,71
	1,00		PROPANE G31	37			0,50	71,41
FOUR 3,20		1,00	GAZ NATUREL G20	20	0,46	2,50	1,30	-
	2,90		GAZ NATUREL G25	25		2,40	1,30	-
	3,20		BUTANE G30	28-30		4,00	0,88	232,68
	3,20		PROPANE G31	37		2,00	0,88	228,52

Pour remplacer les injecteurs des brûleurs table de cuisson

Chaque appareil est muni d'un jeu d'injecteurs pour chaque type de gaz. Le diamètre de l'orifice de chaque injecteur est marqué en centièmes de millimètre sur l'injecteur.

1. Otez les grilles ;
2. Enlevez les brûleurs ;

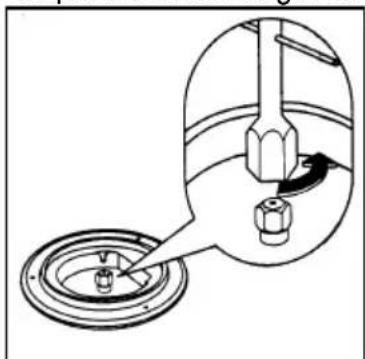

3. Avec une clé douille de 7, dévissez les injecteurs (fig. 10) et remplacez-les par

ceux convenant au type de gaz utilisé (voir tableau n°1).

Remettez en place brûleurs et grilles.

Réglage du débit réduit des brûleurs de la table

En passant d'un type de gaz à un autre, veillez à ce que le débit réduit soit correct.

Une flamme correcte au débit réduit, doit être d'environ 4 mm ; le passage brusque du maximum au ralenti ne doit jamais entraîner l'extinction de la flamme.

pas d'air

réglage correcte

excès d'air
fig. 11

Pour régler la flamme

1. Allumez le brûleur
2. Tournez la manette jusqu'à la position minimum.
3. Retirez la manette.
4. Dévissez ou vissez la vis pointeau (fig. 12) jusqu'à l'obtention d'une flamme très courte mais stable pour le gaz naturel. Pour le gaz butane - propane, vissez totalement la vis dans le sens des aiguilles d'une montre sans forcer.
5. Replacez la manette.
6. Tournez la manette plusieurs fois de la position maxi vers la position mini pour vérifier la stabilité des flammes. Le brûleur ne doit jamais s'éteindre.

Pour remplacer l'injecteur du brûleur

de four:

1. Consultez le tableau n°1 pour le diamètre de l'injecteur à utiliser.
2. Retirez la sole.
3. Dévissez la vis C (fig.13 qui se trouve sur la tige B du brûleur de four dans le dossier du four.
4. Retirez le brûleur du four en poussant vers l'arrière.
5. Remplacez l'injecteur D en utilisant une clé de 10.
6. Remontez le brûleur et la sole.

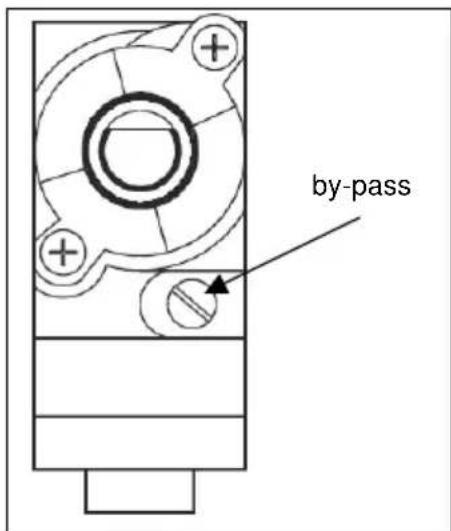

by-pass

fig. 12

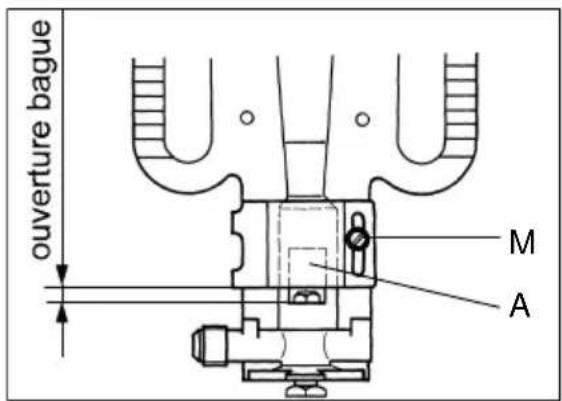

Réglage de l'air primaire du brûleur du four

A l'aide d'un tournevis, desserrez la vis « M » de réglage de la bague d'air « A » (fig. 14), bougez la bague en arrière ou en avant de manière à ouvrir ou fermer le passage de l'air suivant les indications figurant sur le tableau des injecteurs.

Allumez le brûleur pour vérifier l'aspect des flammes.

Pour régler le débit réduit du brûleur

de four

1. Allumez le brûleur
2. Tournez la manette jusqu'à la position minimum.
3. Retirez la manette.

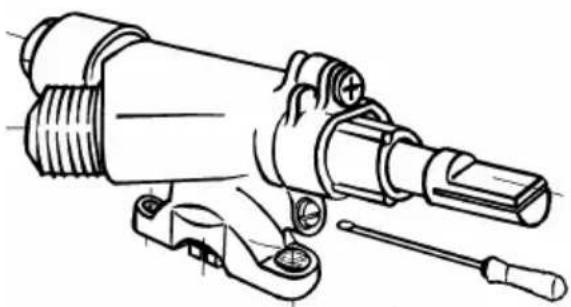

4. Dévissez ou vissez la vis pointeau (fig.15) jusqu'à l'obtention d'une flamme très courte mais stable pour le gaz naturel. Pour le gaz butane – propane, vissez totalement la vis dans le sens des aiguilles d'une montre.
5. Replacez la manette.
6. Tournez la manette plusieurs fois de la position maxi vers la position mini pour vérifier la stabilité des flammes.
   Le brûleur ne doit jamais s'éteindre.

ouverture bague M A

fig. 14

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
