BEDIENUNGSANLEITUNG ZCV562NW1 ZANUSSI

Hinweise für den Benutzer		Hinweise für den Installateur
Gebrauchsanweisung	21	Sicherheitshinweise	31
Beschreibung des Gerätes	24	Technische Daten	32
Bedienen des Gerätes	25	Aufstellung	33
Ratschläge für den Gebrauch	28	Umstellung der Gasart	34
Reinigung und Pflege	29
Im Falle von Betriebsstörung	31

Hinweise zur Bedienungsanleitung

In der Bedienungsanleitung werden folgende Symbole verwendet

Sicherheitshinweise

Schritt-für-Schritt-Anleitungen

Tips und Empfehlungen

Umweltschutzinformationen

Gebrauchsanweisung

Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung an einem sicheren Ort auf. Sollten Sie das Gerät weiterverkaufen bzw. weitergeben, stellen Sie bitte sicher, dass der neue Eigentümer auch diese Bedienungsanleitung erhält, damit er sich über die Funktionen des Gerätes informieren und die Sicherheitshinweise lesen kann.

Diese Sicherheitshinweise dienen Ihrer persönlichen Sicherheit und der Sicherheit anderer.

Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Gebrauch

• Dieses Gerät ist für die Verwendung durch Erwachsene gedacht. Stellen Sie daher sicher, dass Kinder nicht damit spielen.
• Nach der Übernahme des Gerätes entfernen Sie sofort die Verpackung. Überprüfen Sie das allgemeine Aussehen des Gerätes. Geben Sie Ihre etwaigen Vorbehalte schriftlich auf dem Lieferungs- oder Übernahmeschein an, von dem Sie eine Ausfertigung behalten.
• Dieses Gerät ist ausschließlich für den Normalgebrauch in Privathaushalten gedacht. Eine gewerbliche oder industrielle Nutzung ist nicht zulässig.
• Es ist gefährlich, technische Änderungen am Gerät vorzunehmen bzw. dies zu versuchen.

- Vor dem ersten Gebrauch sollten Sie den leeren Backofen aufheizen, um den unange-nehmen Geruch der Wärmedämmung des Backofens und eventuelle Fettreste, die noch von der Produktion herrühren, zu beseitigen.

- Öffnen Sie die Abdeckung.

- Nehmen Sie die Zubehörteile aus dem Backofen.

- Entfernen Sie alle Aufkleber und Schutzfolien.

- Heizen Sie den Backofen ca. 45 Minuten lang auf höchster Stufe auf. Lüften Sie dabei die Küche, damit die bei diesem Vorgang entstehenden unangenehmen Gerüche und Dämpfe entweichen können. Reinigen Sie das Zubehör vor der ersten Verwendung.

Bei intensiver und längerer Verwendung des Herdes könnte eine zusätzliche Belüftung erforderlich sein. Öffnen Sie dazu das Fenster, oder stellen Sie ein eventuell vorhandenes Lüftungsgerät auf eine höhere Stufe ein.

• Die Benutzung eines Gaskochgerätes führt zu einer Wärme- und Feuchtigkeitsbildung im Aufstellungsraum. Auf gute Belüftung der Küche achten: die natürlichen

Belüftungs-öffnungen offenhalten oder eine mechanische Lüftungseinrichtung vorsehen.

- Eine intensive und langandauernde Benutzung des Gerätes kann eine zusätzliche Belüftung, z.B. Öffnen eines Fensters, oder eine wirksame Belüftung, z.B. Betrieb der mechanischen Lüftungseinrichtung auf höherer Leistungsstufe, erforderlich machen.

• Wenn Sie ein elektrisches Gerät in der Nähe Ihrer Gasherdes, z. B. ein Mischgerät benutzen, vergewissern Sie sich, dass das Kabel dieses Gerätes mit der warmen Oberfläche des Gasherdes nicht in Berührung kommt oder zwischen der Tür des Backofens eingeklemmt bleibt.
• Überwachen Sie den Kochvorgang, wenn Sie Kochgut in Öl oder Fett frittieren (Pommes frites usw.). Heißes Fett ist leicht entzündbar.
• Verwenden Sie auf der Kochfläche keine instabilen oder verformten Töpfe und Pfannen. Diese könnten umkippen und so das Unfallrisiko erhöhen.
• Verwenden Sie nie den Griff der Backofentür, um das Gerät zu heben oder zu verschieben.
• Abgesehen vom mitgelieferten Zubehör darf nur hitzebeständiges Kochgeschirr verwendet werden.
• Bewahren Sie Reinigungsprodukte und brenn-bares Material nicht im Geschirrfach (wenn Ihr Gerät damit ausgestattet ist) oder in der Nähe des Herdes auf.
• Stellen Sie auf der geöffneten Backofentür keine schweren Gegenstände ab, und achten Sie darauf, dass Kinder nicht auf die geöffnete Backofentür klettern oder darauf sitzen.
• Verwenden Sie stets Topflappen oder Handschuhe, wenn Sie Kochgeschirr aus dem Backofen nehmen oder in der Nähe von heißen Teilen des Herdes hantieren.
• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Backblech, keinen Topf etc. auf den Boden, da sonst das Backofen-email durch den entstehenden Hitzestau beschädigt wird.

• Verwenden Sie nie die Fettpfanne als Backblech.

• Um eine Beschädigung der Schalter zu vermei-den, sollten Sie die Backofentür nie geöffnet lassen, wenn der Backofen eingeschaltet oder noch heiß ist.

• Die Brenner sollen eine regelmäßige Flamme haben. Vermeiden Sie jeden Luftzug. Weist die Flamme eine Anomalie auf, dann reinigen Sie den Brenner. Besteht die Anomalie weiter, wenden Sie sich an den Kundendienst.
• Stellen Sie nach Verwendung Ihres Gasherdes sicher, dass alle Schalter in der "Aus"-Stellung sind.
• Achten Sie darauf, dass sich keine Gegenstände (Lappen, Alufolie usw.) auf der Koch-fläche befinden, wenn Sie die Brenner verwenden.
• Der Kochmuldendeckel muss geöffnet sein, während das Gerät in Betrieb ist.
• Bevor Sie den Kochmuldendeckel schliessen, reinigen Sie ihn jedesmal und lassen Sie den Backofen und die Kochstellen vollständig auskühlen. Andernfalls könnte der Deckel beschädigt werden.
• Ersetzen Sie das Gaszulaufrohr kurz vor dem Ablauf seiner Lebensdauer, die Sie auf ihm angegeben finden.
• Verwenden Sie nie Propangasbehälter in Ihrer Küche oder in einem anderen geschlossenen Raum.
• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb ist. Sie könnten sich verbrennen, Töpfe umwerfen usw.
• Kleinkinder nicht an den Schaltern des Gerätes herumspielen lassen.

• Schalten Sie alle Kochstellen aus, und lassen Sie sie abkühlen, bevor Sie das Gerät reinigen.

• Betreiben Sie die Kochstellen nicht mit leerem oder ohne Kochgeschirr.

• Um stets gute Kochergebnisse zu erhalten sowie aus Gründen der Hygiene und Sicherheit sollten Sie das Gerät stets sauber halten. Eingebrannte Fettspritzer könnten unangenehme Gerüche entstehen lassen.
• Reinigen Sie das Gerät nach jedem Gebrauch. Nur so ist eine ordnungsgemäße Funktion garantiert.
• Verwenden Sie zur Reinigung keine Dampf-strahl- oder Hochdruckreiniger.

Installation

• Das Gerät darf nur durch einen konzessionierten Fachmann angeschlossen werden.
• Vor Installation und Inbetriebnahme sind die Bedienungs- und Installationsanweisungen zu beachten.
• Die Einstellwerte für dieses Gerät sind auf einem Typenschild angegeben.
• Bei Störungen oder Beschädigungen am Gerät: Gaszufuhr schliessen.
• Reparaturen am Gerät dürfen nur von konzessionierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an einen konzessionierten Installateur.

Lesen Sie bitte vor der Aufstellung und dem ersten Gebrauch ihres Gerätes diese Gebrauchs-anweisung aufmerksam durch. Wir danken ihnen für Ihre Aufmerksamkeit. Wir übernehmen keine Haftung für Schäden, zu denen es infolge unsachgemäßer Verwendung oder Nichtbeachtung der geltenden Sicherheitsvorschriften kommt. Halten Sie sich strikt an die Reinigungs- und Pflegeanleitungen.

Umweltschutz

Sämtliche mit dem Symbol ✉ gekennzeichneten Materialien sind rezyklierbar. Entsorgen Sie diese Materialien nur an dafür vorgesehenen Plätzen oder Sammelstellen. (Informationen dazu erhalten Sie bei den örtlichen Behörden oder Entsorgungsbetrieben.)

Beschreibung des gerätes

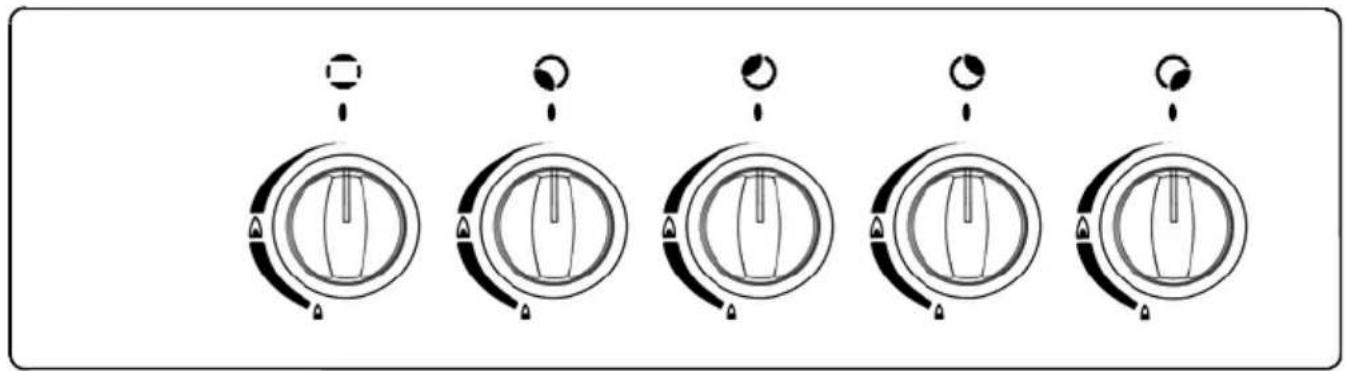

Bedienblende

1. Drehschalter für Backofen.
2. Drehschalter für den Brenner vorne links.

3. Drehschalter für den Brenner hinten links.

4. Drehschalter für den Brenner hinten rechts.

5. Drehschalter für den Brenner vorne rechts.

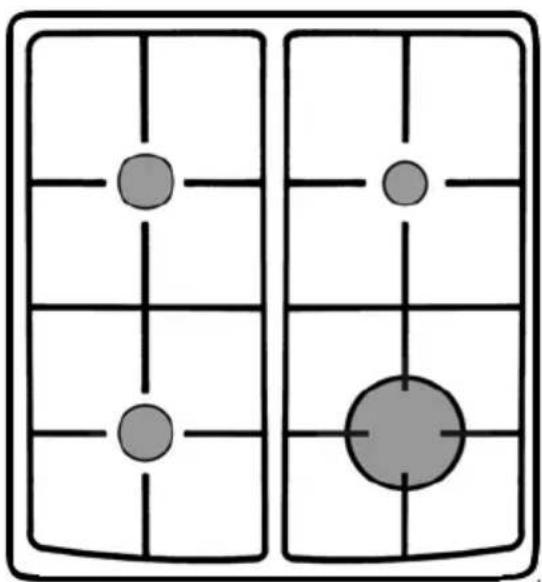

Gaskochmulde

2

1. Brenner vorne links (Normalbrenner)

2. Brenner hinten links (Normalbrenner)

3. Brenner hinten rechts (Sparbrenner)

4. Brenner vorne rechts (Starkbrenner)

Bedienen des gerätes

Der Backofen

⚠ Vor dem ersten Verwendung Ihres Backofens erhitzen Sie ihn einmal leer. Stellen Sie sicher, dass der Raum gut belüftet ist: mechanische Lüftung oder geöffnetes Fenster.

Gehen Sie wie folgt vor:

1. Öffnen Sie die Abdeckung.
2. Nehmen Sie alle Zubehörteile aus dem Backofen.
3. Entfernen Sie die Aufkleber und, sofern vorhanden, die Schutzfolien.
4. Heizen Sie den Backofen an, indem Sie den Schalter für den Backofen auf die höchste Stufe für eine Dauer von etwa 45 Minuten drehen.
5. Backofen ebenfalls mit warmer Spülmittel- lauge auswaschen und trocknen.

Die Zusatzteile mit einem milden Reinigungsmittel waschen. Sie dann gründlich spülen und abwischen.

⚠️ Wenn der Backofen in Betrieb ist, ist die Backofentür heiß. Kinder müssen ferngehalten werden.

⚠️ Der Kochmuldendeckel muss geöffnet sein, um eine Überhitzung zu vermeiden.

Bedienung

Der Backofen kann zum Braten bzw. Backen verwendet werden.

Der Brenner ist mit einem Thermoelement ausgestattet; wenn aus irgendeinem Grund die Flamme ausgeht wird die Gaszufuhr automa-tisch unterbrochen.

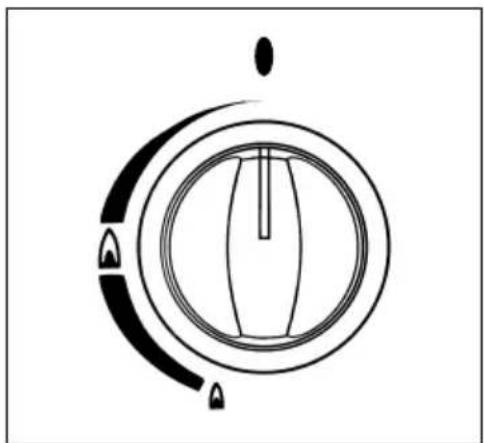

Mit Hilfe des Drehschalters für Backofen können Sie die geeignete Temperatur einstellen.

	Aus-Stellung
	Höchste Stufe (Voller Gasdurchfluß)
	Niedrigste Stufe (Verminderter Gasdurchfluß)

Anzünden des Brenners

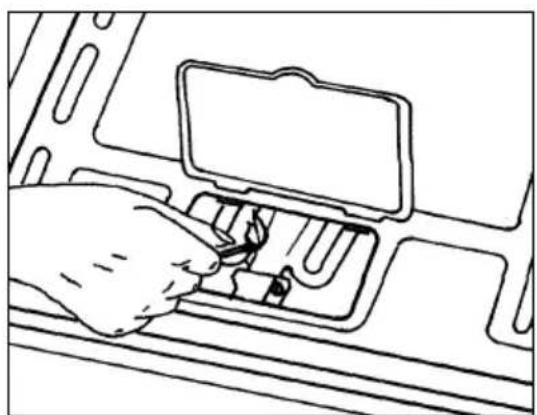

1. Öffnen Sie die Tür und heben Sie den kleinen Deckel, der die Zündöffnung schützt, ab.
2. Nähern Sie eine Flamme an den Brenner des Backofens (Abb 2).
3. Drücken und drehen Sie den Schalter entgegen dem Uhrzeigersinn bis zur höchsten Stufe.
4. Der Brenner einmal angezündet, halten Sie den Schalter für etwa 10 Sekunden gedrückt um das Thermoelement zu aktivieren.

Sollte die Flamme aus irgendeinem Grund ausgehen, drehen Sie den Schalter in die "Aus"-Stellung zurück, und warten Sie mindestens 1 Minute, bis Sie den Zündvorgang wiederholen.

1. Schliessen Sie die Backofentür.
2. Heizen Sie den Backofen für die Dauer von 10 Minuten auf höchster Stufe vor, und drehen Sie den Schalter dann in die gewünschte Stellung.

Ausschalten des Brenners

Den Drehschalter im Uhrzeigersinn bis in die Aus Stellung « ♦ » drehen.

Die Kochstellenbrenner

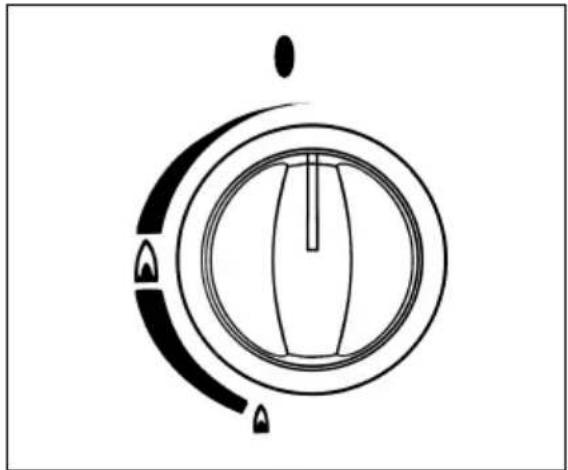

Die Symbole auf dem Bedienfeld haben folgende Bedeutung (Abb. 3):

	Aus - Stellung
	Grosse Flamme - höchste Leistung
	Kleine Flamme - kleinste Leistung

Verwenden Sie die höchste Leistung zum Aufkochen und die kleinste Leistung zum Garen und Weiterkochen.

Achten Sie darauf, dass sich die Schalter beim Kochen immer zwischen der kleinsten und höchsten Leistung und nie zwischen der höchsten Leistung und der "Aus"-Stellung befinden (die Flamme ist nicht standfest).

Kochmuldendeckel nicht, solange die Kochstellen noch heiß sind; der Deckel könnte dadurch beschädigt werden.

Zünden der Brenner

1. Drücken und drehen Sie den Schalter entgegen dem Uhrzeigersinn bis zum Zeichen Große Flamme.
2. Nähern Sie eine Flamme an den entsprechen-den Brenner.
3. Die Flamme in die gewünschte Stufe einstellen.

Ausschalten der Brenner

Den Drehschalter im Uhrzeigersinn bis zum Anschlag in die Stellung Aus « ◆ » drehen.

Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Kochmulde fern.

Wahl der Kochstelle

Oberhalb jedes Schalters befindet sich ein Symbol, aus dem hervorgeht, welcher Kochstelle dieser Schalter zugeordnet ist.

Um optimale Kochergebnisse zu erzielen, sollte der Bodendurchmesser des verwendeten Kochtopfes stets auf die Brennergröße abgestimmt sein (Abb. 4). Wir empfehlen, die Flamme zu drosseln, sobald die Flüssigkeit zu kochen beginnt.

Um eine korrekte Zündung sicherzustellen, sollten Sie den Brennerring und die Brennerkrone stets sauber halten.

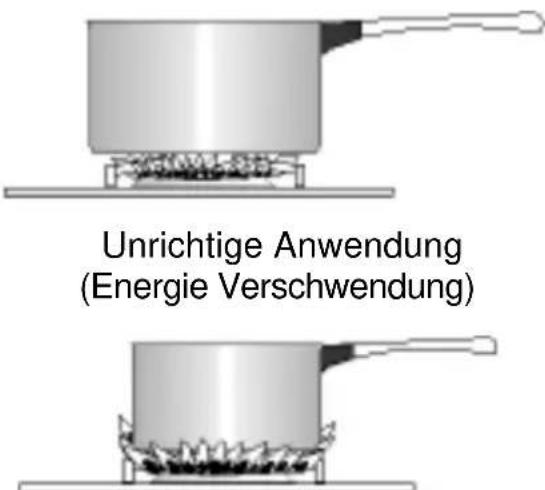

Richtige Anwendung

Unrichtige Anwendung (Energie Verschwendung)

Abb. 4

Kochtöpfe und Pfannen mit den folgenden Durchmessern können verwendet werden:

Starkbrenner	mindestens 165 mm
Normalbrenner	mindestens 140 mm
Garbrenner mindestens 100 mm

Zubehör Backofen

Außer den zusammen mit Ihrem Herd gelieferten Zusatzteilen empfehlen wir Ihnen nur hitze-beständige Teller und Backbleche zu benutzen (beachten Sie die Herstellerhinweise).

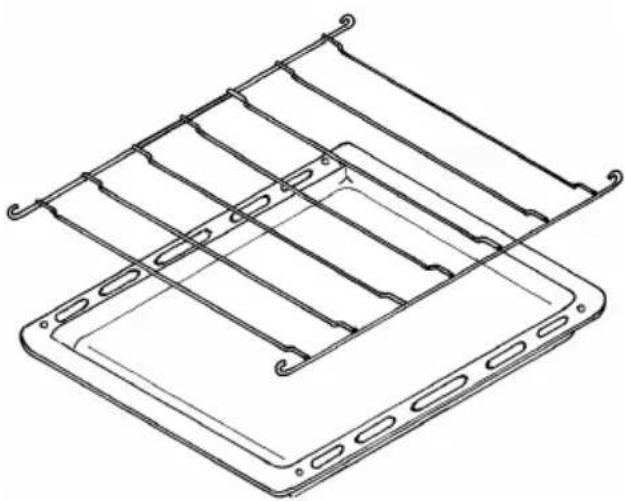

Das Gerät ist mit folgenden zusätzlichen Teilen ausgestattet:

Rost für Geschirr, Kuchenformen, Braten, und Grillstücke

Stellen Sie das Geschirr immer in die Mitte des Rostes, um das Gewicht gleichmäßig zu verteilen.

Fettpfanne für feuchte Kuchen, Braten oder als Auffanggefäß für Bratensaft.

Es ist nicht dafür bestimmt, um als Backblech benutzt zu werden.

Ratschläge für den gebrauch

Verwendung des Backofens

• Schalten Sie den Backofen 5 Minuten vor Ende der Gar- bzw. Backzeit aus. Der Gar oder Backvorgang wird mit der Resthitze beendet, und Sie sparen Energie.
• Die Wanddicke, die Leitfähigkeit und die Farbe des Kochgeschirrs beeinflussen das Kochergebnis.
• Bedenken Sie bei der Auswahl des Kochgeschirrs, dass bestimmte Gerichte während des Kochvorgangs an Volumen zunehmen.
• Um zu verhindern, dass beim Braten Fett auf den Boden des Backofens tropft, verwenden Sie dem jeweiligen Bratgut entsprechende Pfannen mit möglichst hohen Seitenwänden.
• Stechen Sie die Haut von Geflügel und Würsten vor dem Braten mit einer Gabel an, damit sie sich nicht aufbläht.
• Sie können eine Alufolie zwischen das Kochgeschirr und den Rost geben, sollten jedoch darauf achten, dass Sie mit der Folie nicht den gesamten Rost abdecken.
• Verwenden Sie für Aufläufe und zum Gratinie-ren hitzebeständiges Kochgeschirr aus Glas.
• Geben Sie kurz vor Ende des Bratvorgangs etwas Fett bei.

Einfluss des verwendeten Kochgeschirrs auf die Kochergebnisse im Backofen

Wussten Sie, dass:

• Kochgut in Aluminium- und Terrakottatöpfen an der Unterseite nicht so stark angebraten wird und saftig bleibt? Wir empfehlen, derartiges Kochgeschirr für Süßspeisen und Braten zu verwenden;
• Kochgut in Kochgeschirr aus emailliertem Gusseisen, Weißblech, Glas und hitze-beständigem Porzellan sowie in Töpfen und Pfannen, die innen teflonbeschichtet und außen farbig lackiert sind, an der Unterseite stärker angebraten wird und stärker austrocknet? Wir empfehlen, derartiges Koch-geschirr für Pies und all jene Gerichte zu verwenden, die unten und oben knusprig gebraten werden sollen.

Verwendung der Kochstellen

Wählen Sie das Kochgeschirr so aus, dass der Bodendurchmesser des verwendeten Kochtopfes auf die Brennergrösse abgestimmt ist.

Wenn Sie einen Kochtopf mit grossem Boden verwenden, rücken Sie ihn auf der Kochstelle ein wenig nach hinten, damit der Boden nicht über die Vorderkante der emaillierten Kochmulde hinausragt. Andernfalls könnte die Front des Herdes durch die nach vorn geleitete Flamme überhitzen.

⚠️ Bevor Sie die Abdeckung schliessen, sollten Sie stets darauf achten, dass die Kochstellen vollständig ausgekühlt sind. Andernfalls könnte die Abdeckung beschädigt werden.

Reinigung und pflege

⚠️ Der Ofen muss stets sauber sein. Ablagerungen von Fett oder Nahrungsresten können zur Brandbildung führen. ⚠️ Stellen Sie vor dem Reinigen sicher, dass alle Schalter in Aus-Position sind und das Gerät vollständig abgekühlt ist.

Achtung: Bei Verwendung von Backofenreiniger unbedingt die Angaben des Herstellers beachten!

! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten!

Gerät von außen

Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen. Bei Metallfronten verwenden Sie handelsübliche Pflegemittel.

Kochmulde

Reinigen Sie die Kochmulde nach jedem Gebrauch mit heißem Wasser und Spülmittel. Verschmutzungen lassen sich so am leichtesten entfernen und brennen erst gar nicht fest.

Verwenden Sie keine aggressiven Reinigungsmittel wie z.B. Grill- oder Backofensprays, grobe Scheuermittel bzw. Kratzende Topreiniger.

Den Topfträger mit heißem Wasser und Spülmittel abwaschen, starke Verschmutzungen mit einem nassen Tuch einweichen.

Brennerkronen und Brennerdeckel in heißem Spülwasser reinigen, starke Verschmutzungen nach Einweichen mit einer weichen Bürste entfernen.

Die Flammenaustrittsöffnungen der Brennerkronen müssen immer sauber und offen sein.

Backofeninnenraum

Der emaillierte Innenraum des Backofens lässt sich am besten reinigen, wenn der Backofen noch warm ist. Verschmutzungen lassen sich so am leichtesten entfernen und brennen erst gar nicht fest. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen und trocknen.

i Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.

Achtung: Bei Verwendung von Backofen-spray bitte unbedingt die Angaben des Herstellers beachten!

Zubehör

Alle Einschubteile (Rost, Fettpfanne, usw.) nach jedem Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz einweichen.

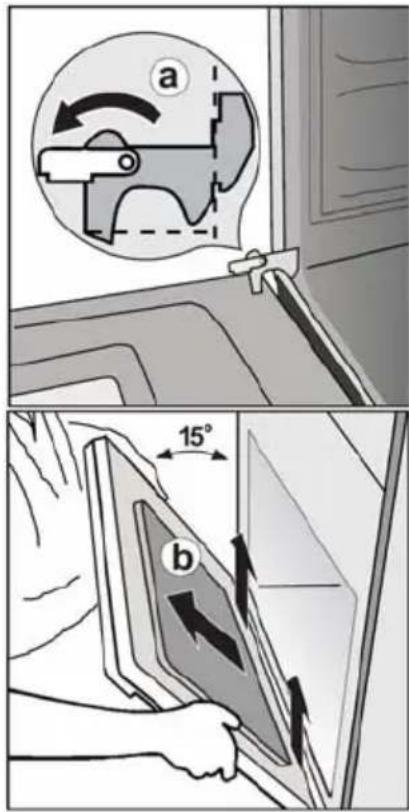

Backofentür

Backofentür aushängen Um den Backofen leicht zu reinigen, lässt sich die Backofentür herausnehmen.

Die Backofentür in die waagerechte Position herunterklappen. Dann die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag aufklappen (a).

Die Tür langsam bis zum Anschlag wieder zuklappen und die Tür anheben, bis die Scharniere ausrasten (b).

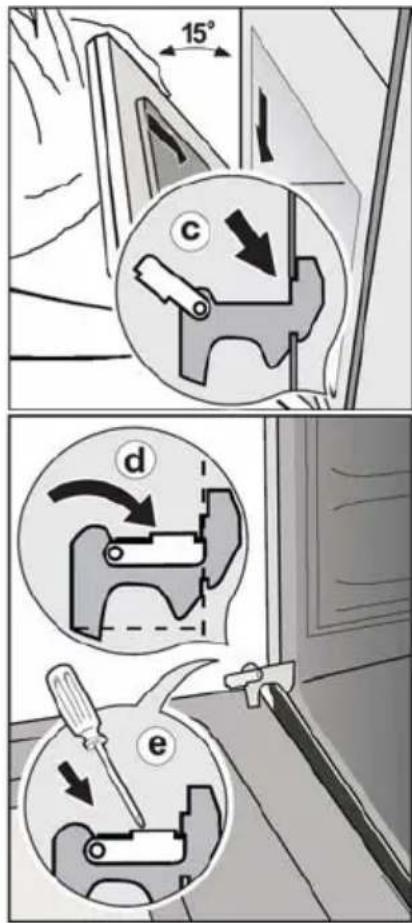

Backofentür einsetzen

Beim Einhängen der Tür in umgekehrter Reihenfolge wie beim Aushängen vorgehen. Die Scharniere der Tür in die Aufnahmeöffnungen wieder einsetzen (c). Dabei auf richtigen und gleichmäßigen Sitz der Scharniere achten.

Anschließend die Tür langsam nach unten schwenken. Dabei darauf achten, dass die Ecken der Tür nicht unten am Rahmen anstoßen (in diesem Fall die Tür wieder hoch schwenken und die Scharniere neu ausrichten).

Zuletzt die Bügel wieder nach hinten zum Backofen schwenken (d). Damit die Türe richtig schließt, mit einem Gegenstand (z.B. Schraubendreher) auf die Bügel drücken (e). Die korrekte Funktion der Tür langsam überprüfen.

Achtung: Die Türscharnierhebel niemals „schnappen“lassen. Die Federwirkung kann sonst zu Verletzungen führen.

15° c d e

Im falle von betriebsstörung

Wir empfehlen Ihnen, Ihr Herd in folgenden Punkten zu überprüfen, bevor Sie den Kundendienst anrufen. Es ist möglich, dass das Problem einfach ist und dass Sie selbst es beseitigen können. Wenn nach der Überprüfung dieser verschiedenen Punkte die Störung weiter besteht, kontaktieren Sie Ihren Kundendienst.

FUNKTIONSSTÖRUNG BEHEBUNG
Kein Brenner zündet an	Überprüfen Sie, ob:die Gasversorgung geöffnet ist,die Stellung des Gasrohrs richtig ist,die Gasflasche oder der Gasbehälter nicht leer ist.
Ein Brenner der Herdplatte oder der Brenner des Backofens zündet nicht an.	Überprüfen Sie, ob:der Brenner der Herdplatte richtig montiert ist,der Brenner nicht feucht ist.
Die Kochergebnisse sind unbefriedigend.	Überprüfen Sie, ob:die Kochzeit richtig ist,der Rost im Backofen richtig aufgesetzt ist.
Der Backofen raucht	Überprüfen Sie, ob:der Backofen nicht gereinigt werden soll,die Speisen nicht überlaufen,die Seitenwänden des Backofens mit Fett oder Säften nicht verschmutzt sind.

Hinweise für den installateur

Sicherheitshinweise

• Vor der Installation ist zu prüfen, ob die Anga-ben auf dem Typenschild mit den örtlichen Gasverhältnissen übereinstimmen.
• Dieses Gerät darf nur in gut belüfteten Räumen installiert werden.

- Dieses Gerät ist nicht an einer Einrichtung für die Evakuierung der Verbrennungsgase ange-schlossen. Es muss unter Einhaltung der gültigen Installationsanweisungen installiert und angeschlossen werden. Insbesondere müssen die Vorschriften betreffend die Ventilation beachtet werden.

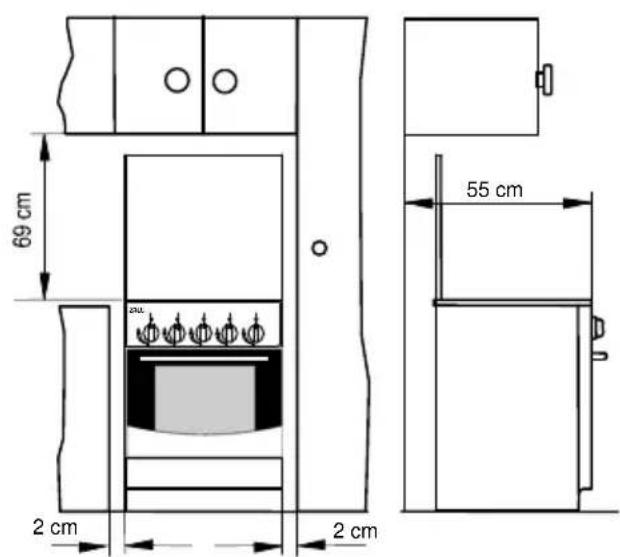

• Dieses Gerät ist ein Gerät vom Typ X, d. h. die neben ihm liegenden Möbeln dürfen nicht dessen Höhe überholen.
• Angrenzende Seitenteile von Küchenschrän-ken müssen entweder hitzebeständig oder mit hitzebeständigem Material geschützt sein.

Gasanschluss

• Vergewissern Sie sich, dass der Gasdurch-fluss und der Durchmesser der Gaszuleitung für die Versorgung aller angeschlossenen Geräte ausreichen.

• Überprüfen Sie, ob alle Anschlüsse dicht sind.

• Der Gasanschluss muss eine Absperrvorrichtung haben, die zugänglich ist.

• Wenn Sie einen geschmeidigen Schlauch benutzen, dann soll dieser auf seiner ganzen Länge sichtbar und zugänglich sein und darf nicht hinter dem Gerät verlegt werden.
• Wechseln Sie den geschmeidigen Schlauch kurz vor dem Ablauf seines Lebensdauer aus, die Sie auf ihm angegeben finden.

Installations- und Wartungsarbeiten müssen von einem konzessionierten Fachmann nach den geltenden Vorschriften durchgeführt werden.

Technische daten

Standgerät	Klasse 1
Kochmulde Kochmuldendeckel		gefärbt
	Topf-Abstellrost	emailliert
	Brenner vome rechts	Starkbrenner	2,6 kW
	Brenner hinten rechts	Garbrenner	1,0 kW
	Brenner vorne links	Normalbrenner	2,0 kW
	Brenner hinten links	Normalbrenner	2,0 kW
Backofen	Backofen		Gas
	Backofenleistung		3,2 kW
	Reinigung		manuell
Zusatzteile	Rost
	Fettpfanne
Abmessungen	Höhe		850 mm
	Breite		500 mm
	Tiefe		536 mm

Dieses Gerät entspricht den folgenden EG-Richtlinien:

90/396 (Gasherd); 93/68 (Allgemeine Richtlinien) mit den nachträglichen

Änderungen.

Aufstellung

Entfernen Sie die Kunststoffverpackung, und installieren Sie den Herd in einem trockenen, gut belüfteten Raum. (Stellen Sie ihn nicht in der Nähe von Vorhängen, Papier, Alkohol- oder Benzinvorräten usw. auf). Der Boden unter dem Gerät muss hitzebeständig sein.

Dieser Herd ist ein Gerät der Klasse "1" in bezug auf den Schutz gegen eine Überhitzung der umliegenden Oberflächen.

Zu angrenzenden Möbelstücken ist ein Abstand von 2 cm einzuhalten. Diese Möbelstücken dürfen die Höhe der Kochmulde nicht überholen (Abb. 9).

69 cm 2 cm 2 cm 55 cm

Abb. 9

Lüftung des Raums

Die Entzündung des Gases ist aufgrund des Sauerstoffs in der Luft möglich (2 m³ Luft/h x kW installierte Leistung – siehe Typenschild des Herdes). Deshalb ist es nötig, für einen konstanten Luftaustausch zu sorgen und sicherzustellen, dass die

Verbrennungsprodukte abgeleitet werden.

Der Luftstrom muss direkt durch Öffnungen in Außenwänden mit einem freien Durchgang von mindestens 100 cm² in den Raum gelangen.

Diese Öffnungen sollten sich vorzugsweise in der Nähe des Bodens auf der gegenüberliegenden Seite der für Verbrennungsprodukte vorgesehenen Ableitung befinden. Die Öffnungen dürfen weder innen noch außen verlegt sein.

Gasanschluss

Die im Werk vorgenommenen Voreinstellungen sind dem Typenschild zu entnehmen.

Unter Umständen muss der Herd auf eine andere Gasart eingestellt werden. Ist dies der Fall, gehen Sie gemäß der folgenden Anleitung vor.

⚠️ Für eine optimale Leistung, einen niedrigen Verbrauch und eine längere Lebens-dauer Ihres Herdes muss der Gasdruck den in Tabelle 1 angeführten Werten entsprechen.

Wird das Gerät mit Butan- oder Propangas betrieben, vergewissern Sie sich, dass der Druck ab dem Druckregler für Butangas 28-30 mbar und für Propangas 37 mbar beträgt. Nach Umstellung des Gerätes auf eine andere Gasart oder einen anderen Druck als werksseitig eingestellt, müssen die Angaben über die Neu-einstellung anstelle der ursprünglichen Angaben in der Weise erfolgen, dass der Zustand des Gerätes nach der Umstellung eindeutig feststell-bar ist.

Anschluss mit Metallrohr oder metallischem Schlauch

Die Gasinstallation sollte um einer grösseren Sicherheit entweder mit Rohren (z.B. Kupfer) oder Schläuchen aus nichtrostendem Stahl vorgenommen werden, die das Gerät nicht beschädigen können.

Der Gaszufuhrnippel an den Geräten ist vom ISO7-1/R1/2.

Anschluss mit flexiblem Schlauch

Wenn Sie einen flexiblen Schlauch verwenden, müssen Sie bei der Überprüfung seines Erhaltungszustands darauf achten, dass:

• er weder an den Enden noch in seinem Verlauf Risse, Einschnitte oder Verbrennungsspuren aufweist;
• das Schlauchmaterial nicht verhärtet ist, sondern seine übliche Elastizität bewahrt hat;
  • die Klemme nicht verrostet sind;
• das Verfallsdatum (sofern angegeben) nicht abgelaufen ist.

Der Schlauch ist so zu verlegen und anzubringen, dass:

• er keinen Zug- oder Verdrehungsbeanspruchungen ausgesetzt ist;
• er mit keinen schneidenden Gegenständen oder scharfen Kanten in Berührung kommt;
• er auf seiner ganzen Länge leicht zu übersehen ist und so sein Erhaltungszustand kontrolliert werden kann.

Sollte eine (oder mehrere) dieser Fälle vorliegen, so darf der Schlauch nicht repariert, sondern muss durch einen neuen ersetzt werden.

WICHTIG! Nach dem Anschluss den Herd und die Anschlussverbindung mit Seifenwasser (niemals jedoch mit einer Flamme!) einer Dichtheitsprüfung unterziehen.

Umstellung der gasart

Hinweise für den Fachmann:

Dieser Herd ist für die Versorgung mit Erdgas, Propangas oder Butangas, nicht jedoch für den Betrieb mit Butan- oder Propan-Luftgemischen vorgesehen.

Um die Gasart umzustellen, müssen Sie:

• die Düsen austauschen;
• die niedrigste Kochstufe einstellen;
• den Gasanschluss überprüfen.

TABELLE 1. DÜSEN - TECHNISCHE DATEN
(Kat: I I 2E + 3+)

Brenner	Normale Leistung (Kw)	Verringerte Leistung (kW)	Gasart	Druck (mbar)	Durch-messer Einspritz er	Öffnung Ring (mm)	Beipäß (mm)	Verbrauch (g/h)
STARK BRENNER	2,602,402,602,60	0,72	GAZ NATUREL G20GAZ NATUREL G25BUTANE G30PROPANE G31	202528-3037	0,42	1,12		--189,05185,68
NORMAL-BRENNER	2,001,852,002,00	0,43	GAZ NATUREL G20GAZ NATUREL G25BUTANE G30PROPANE G31	202528-3037	0,32		0,960,960,710,71	----145,43142,83
GAR-BRENNER	1,000,951,001,00	0,35	GAZ NATUREL G20GAZ NATUREL G25BUTANE G30PROPANE G31	202528-3037	0,29		0,700,700,500,50	----72,7171,41
BACKOFEN	3,202,903,203,20	1,00	GAZ NATUREL G20GAZ NATUREL G25BUTANE G30PROPANE G31	202528-3037	0,46	2,502,404,002,00	1,301,300,880,88	----232,68228,52

⚠️ Bringen Sie den mit dem Gerät gelieferten Aufkleber am Herd an (Ersatzdüsen je nach verwendeter Gasart).

Düsentausch

Im Fall einer Veränderungen am Gerät oder Umstellung der Gasart, muss das Gerät von der Gasversorgung getrennt werden.

Vergewissern Sie sich, dass alle Schalter in der "Aus"-Stellung sind und das Gerät vollständig abgekühlt ist.

Jedes Gerät wird mit Ersatzdüsen für jede Gasart geliefert. Die jeweilige Düsengrösse ist auf der Düse in Millimetern angegeben.

Kochstellenbrenner

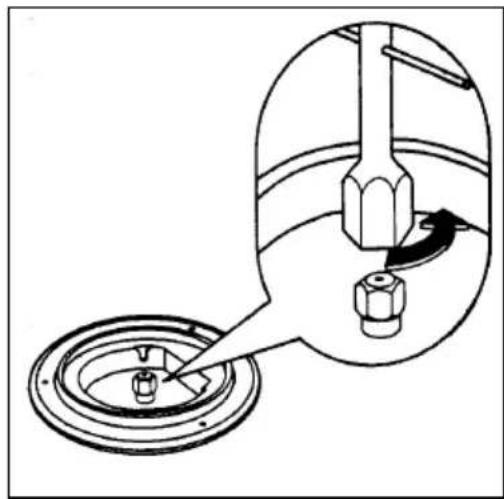

Düsentausch

1. Den Topf-Abstellrost entfernen.
2. Rippenrost, Brennerdeckel und Brennerkrone abnehmen.
3. Die Brennerdüsen mit einem Steckschlüssel (7 mm) herausdrehen, und die für die neue Gasart geeignete Düsen gemäß der Tabelle 1 einsetzen.
4. Die Montage in umgekehrter Reihenfolge vornehmen.

Für diese Brenner ist keine

Primärluftregelung erforderlich.

Einstellen von niedrigem Gasfluss

Beim Wechsel vom Gastyp prüfen Sie nach, ob der Gasfluss wirtschaftlich eingestellt ist.

Die richtige Flamme bei niedrigem Gasfluss muss ungefähr 4 mm betragen. Die plötzliche Umstellung von maximalem Gasfluss zu dem niedrigem soll kein Flammeauslöschen nachziehen.

Keine Luft

Richtig eingestellt

Zuviel Luft
Abb. 11

Einstellen der niedrigsten Kochstufe

1. Den Brenner zünden.
2. Den Schalter auf die niedrigste Stufe drehen.
3. Den Schalter nach vorne abziehen.
4. Die Flamme einstellen, indem Sie die Einstellschraube (rechts von der Formwelle) hinein- oder herausdrehen. Für Flüssiggas, die Einstellschraube gänzlich hineindrehen.

5. Die Montage in umgekehrter Reihenfolge vornehmen.

6. Überprüfen Sie, ob die Flamme bei schnellem Wechsel von maximaler zu minimaler Einstellung stabil bleibt.

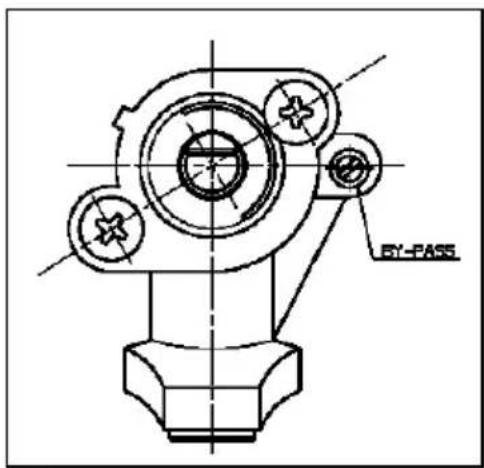

BY-PASS

Abb. 12

Backofenbrenner

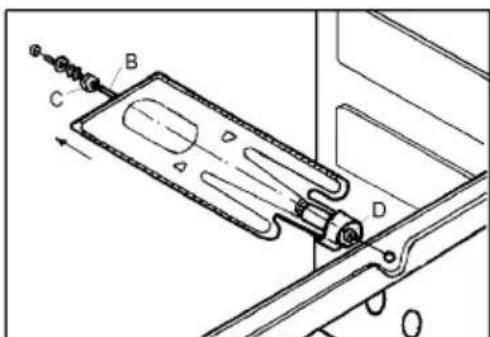

Düsentausch

1. Nehmen Sie den Boden des Backofens heraus.
2. Lösen Sie die Befestigungsschraube B in der Mitte des Backofenbrenners, dann entfernen Sie den Brenner, indem Sie ihn nach hinten schieben (Abb.13).
3. Schrauben Sie die Düse D mit einem Steckschlüssel (10 mm) heraus, und ersetzen Sie diese durch die für die verwendete Gasart erforderliche Düse (siehe Tabelle 1).
   Bringen Sie die zuvor entfernten Teile in umgekehrter Reihenfolge wieder an.

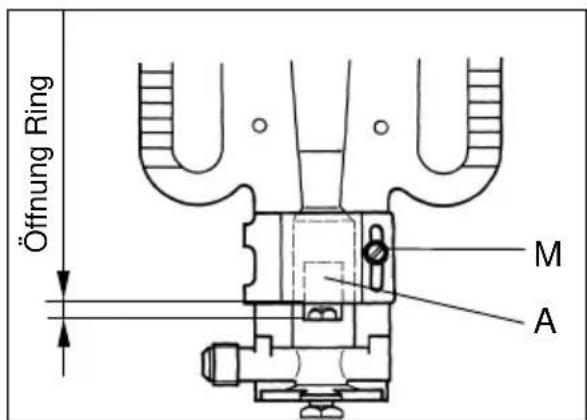

Einstellen der Primarluft an Ofenbrenner

1. Lösen Sie die Schraube M (Abb.14), die den Luftzufuhrregler A fixiert.
2. Stellen Sie die Luftzufuhr durch Verschieben des Reglers A nach vorne bzw. nach hinten ein.
3. Ziehen Sie die Befestigungsschraube M wieder an.

Zünden Sie den Brenner ein zur Prüfung der Flamme.

Öffnung Ring M A

Abb. 14

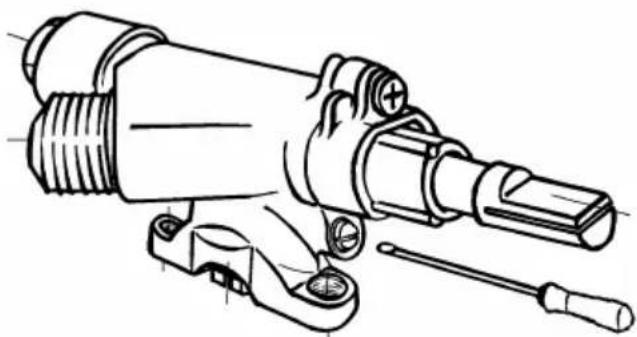

Einstellen der niedrigsten Kochstufe

1. Den Brenner zünden.
2. Den Schalter auf die niedrigste Stufe drehen.
3. Den Schalter nach vorne abziehen.
4. Die Flamme einstellen, indem Sie die Einstellschraube (Abb.15) hinein- oder heraus-drehen. Für Butan- bzw. Propangas müssen Sie die Einstellschraube im Uhrzeigersinn bis zum Anschlag nach rechts drehen.
5. Setzen Sie den Schalter wieder auf.
6. Drehen Sie den Schalter mehrere Male von der höchsten auf die niedrigste Stufe. Die Flamme darf dabei nicht ausgehen.

Technische kenmerken

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
