GEBRUIKSAANWIJZING ZCV562NW1 ZANUSSI

Ter attentie van de gebruiker Ter attentie van de installateur

Belangrijke waarschuwing 39 Veiligheidseisen 49

Beschrijving van het apparaat 42 Technische kenmerken 50

Het gebruik van uw gasfornuis 43 Installatie 51

Gebruiksaanwijzing 46 Gasombouw 52

Onderhoud en reiniging 47

Indien er storingen optreden 49

Raadgeving voor het lezen van de gebruiksaanwijzing

De volgende symbolen begeleiden u tijdens het lezen van de gebruiksaanwijzing.

Veiligheidsaanwijzing

Beschrijving van de operaties stap voor stap

Aanwijzingen en aanbevelingen

Voorlichting over milieubescherming

Belangrijke waarschuwing

Houd de gebruiksaanwijzing samen met uw apparaat. Als het apparaat aan een andere persoon verkocht of gegeven zal worden, dient de gebruiksaanwijzing met het gasfornuis samen te blijven. Dan zal de nieuwe gebruiker op de hoogte zijn van de werking ervan en van de waarschuwing erover. Deze waarschuwingen zijn opgesteld voor uw veiligheid en voor de veiligheid van de persoon die uw gasfornuis mogelijk kan kopen.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructies hebben ontvangen over het gebruik van het apparaat.

Gebruik

- Dit apparaat werd ontworpen om uitsluitend door volwassenen gebruikt te worden. Houd kinderen uit de buurt van het apparaat. Het gasfornuis is geen speelgoed!

- Na aankoop van het apparaat pak het uit en controleer zijn buitenkant. De eventuele klachten moeten op de leveringsfactuur geschreven worden die bewaard dient te blijven.

- Uw apparaat is bestemd voor een normaal huishoudelijk gebruik. Dit gasfornuis moet niet gebruikt zijn voor industriële of commerciële doeleinden waarvoor het niet ontworpen is.

- Het wijzigen van de technische kenmerken van dit apparaat kan gevaarlijke gevolgen hebben.

- Voor het eerste gebruik van het gasfornuis schakelt u de oven aan ten einde de geur van het beschermmateriaal en het vet aangebracht ter bescherming tijdens de vervaardiging te verwijderen:

- Til het deksel op,

- Verwijder de accessoires uit de oven,

- Verwijder de eventuele plakkers, advertentieplaatjes, het beschermlaagje van de deksels van de gasbranders,

- Stok de oven ongeveer 45 minuten zet aan.

Tijdens het uitvoeren van deze operatie zal uw apparaat roken. Lucht de kamer om de geur en de rook daarvan te verwijderen.

Reinig de accessoires van de oven met een zacht schoonmaakmiddel. Spoel en droog zorgvuldig af.

- Het gebruik van een gasfornuis veroorzaakt warmte en vochtigheid in de kamer waarin dit apparaat geplaatst is. Pas op dat de keuken gelucht is: houd er de openingen voor de naturele ventilatie open of installeer een ventilator.

- Voor het intensieve en langdurige gebruik van uw apparaat is het aan te bevelen een aanvullende luchtverversing te verzekeren door het openen van de ramen of een efficiënte luchtverversing te bereiken door het vergroten van het vermogen van de ventilator als deze geïnstalleerd is.

- Als u een electrisch toestel in de nabijheid van uw gasfornuis gebruikt (bijvoorbeeld een electrische mixer), pas dan op dat de aansluitkabel van dit toestel niet in contact komt met de warme oppervlakte van het gasfornuis of in de deur van de oven geblokkeerd wordt.

- Pas op waneer u gerechten in olie of vet kookt (frieten, oliebollen): olie en vetten kunnen onmiddelijk vlam vatten als ze oververhit worden.

- Gebruik geen potten die ongelijke bodems hebben of die niet stevig zijn: het voedsel daarin kan spatten en lichamelijke letsels veroorzaken.

- Verplaats nooit uw gasfornuis door aan de deur van de oven te trekken.

- Behalve de samen met uw gasfornuis geleverde accessoires, gebruikt u alleen hittebestendige pannen, schalen,... (neem de raadgeving van de fabrikant in acht).

- Bewaar geen schoonmaakmiddelen of ontvlaambare materialen in de lade (indien uw gasfornuis van een lade voorzien is) of in de buurt van uw apparaat.

- Op de geopende deur van de oven:

- zet geen zware voorwerpen neer,

- pas op dat kinderen er niet op klimmen of gaan zitten.

Wanneer u kookgerei binnen of buiten de oven wilt doen, raakt u geen oververhitte elementen aan en gebruikt u hittebestendige handschoenen.

- Leg nooit aluminium papier direct op de bodem van de oven; de opgehoopte warmte kan het email ervan beschadigen.

- Gebruik nooit de druippan als bakplaat.

- Laat nooit de deur van het apparaat geopend wanneer het in werking of nog warm is, ter bescherming van de bedieningsknoppen.

- Een gasbrander moet een regelmatige vlam hebben. U moet overdreven luchtstroming vermijden. Als de vlam nog onregelmatig is, maak de gasbrander schoon. Als de onregelmatigheid niet verdwijnt, bel de bevoegde servicedienst.

- Pas op dat alle draaiknoppen op de stand "uit" staan na het gebruik van het gasfomuis.

- Plaatst geen voorwerpen (doeken, aluminium folies) op de kookplaat wanneer de gasbranders in werking zijn.

- Voor bet optillen van het deksel, moet u het reinigen.

- Wanneer de oven in werking is, dient het deksel opgetild te zijn.

- Voor het sluiten van het deksel, draai alle gasbranders uit en wacht erop dat de kookplaat koud wordt om beschadigingen te voorkomen.

- Verander de gastoevoerslang voor de vermelde datum waarop zijn garantie vervalt.

- Gebruik geen propaangascilinder in uw keuken of in een andere gesloten ruimte.

- Houd kinderen uit de buurt van uw gasfornuis wanneer dit in werking is. Zo voorkomt u dat ze zich verbranden aan de hete kookplaat of aan de buitenkant van de oven, of dat ze een volle pot doen omvallen.

- Pas op dat kinderen de bedieningsknoppen van het appaarat niet verdraaien.

- Voor het reinigen van het gasfornuis, controleer of de aansluiting aan het gasnet onderbroken is (alle knoppen moet op de stand "uit" staan) en dat alle wanden genoeg afgekoeld zijn.

- Laat nooit de kookplaat werken zonder een pan bovenop.

- Voor juist koken en werken pas op dat het gasfornuis altijd scboon blijift; tijdens het bereiden van sommige gerechten, kunnen de vetresten onaangename geuren afgeven.

- Reinig uw toestel na elk gebruik om een goede werking ervan te verzekeren

- Gebruik geen stoom - of hogedrukreinigers voor het reinigen van de oven (maatregelen in verband met de electrische veiligheid)

Installatie

- Het installeren van uw apparaat moet door een bevoegde vakman uitgevoerd zijn.

- De storingen van uw gasfornuis dienen uitsluitend door een erkende servicedienst hersteld te worden. Een onjuiste herstelling kan serieuze beschadigingen eraan veroorzaken.

Lees aandachtig deze opmerkingen door voor het gebruiken en het opstellen van dit apparaat. Wij danken u voor het vertrouwen dat u met de aankoop van uw gasfornuis in ons hebt gesteld. We zijn niet verantwoordelijk voor een verkeerd gebruik van dit apparat of indien de gebruiker geen rekening met de veiligheidsnormen houdt. Neem de regels voor het onderhouden en het reinigen van het gasfornuis in acht.

Milieubescherming

De recycleerbare materialen zijn met het symbool aangeduid. Plaats ze in ruimten bestemd voor het ophalen hiervan.

Beschrijving van het apparaat

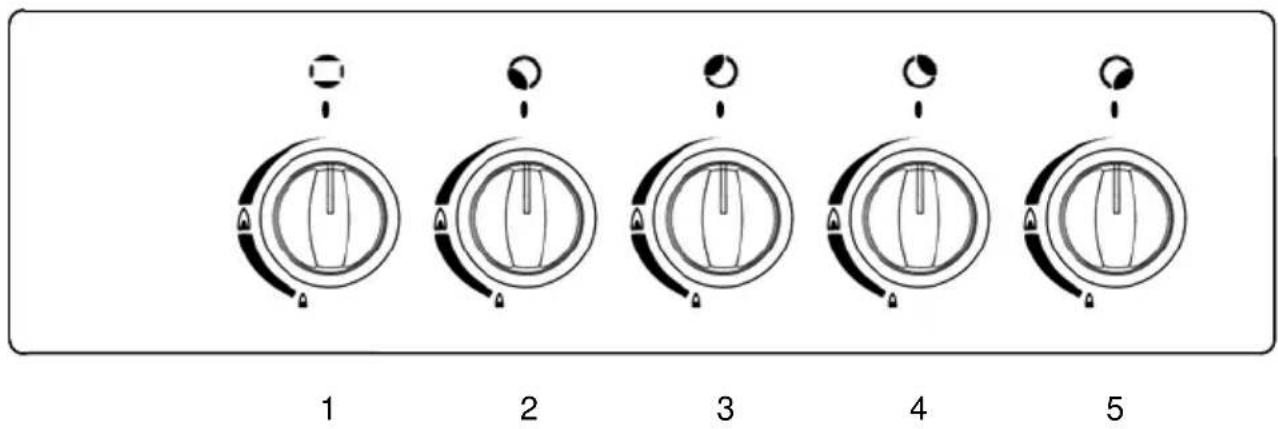

Het bedieningspaneel

1 2 3 4 5

1. Draaiknop van de oven.
2. Draaiknop van de gasbrander voor links.

3. Draaiknop van de gasbrander achter links.

4. Draaiknop van de gasbrander achter rechts.

5. Draaiknop van de gasbrander voor rechts.

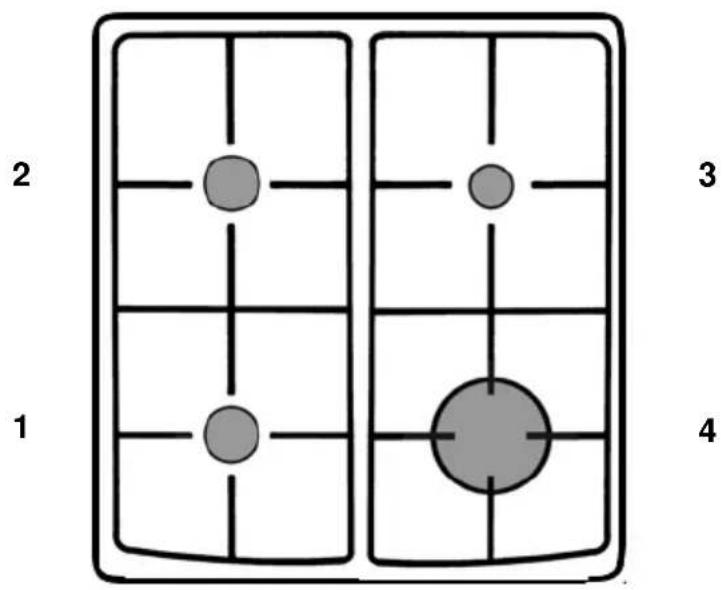

De kookplaat

2 1 3 4

1. De gasbrander voor links (halfsnel)

2. De gasbrander achter links (halfsnel)

3. De gasbrander achter rechts (hulpbrander)

4. De gasbrander voor rechts (snel)

Het gebruik van uw gasfornuis

1. De oven

In gebruikname

⚠️ Voor het eerste gebruik van uw oven, laat hem een keer verwarmen wanneer deze leeg is. Zorg ervoor dat de kamer voldoend gelucht is: MV (De econtrolleerde Mechanische Ventilatie moet in werking zijn of de ramen dienen geopend te zijn.

Hoe kunt u doen?

1. Til het deksel op..
2. Verwijder de accessoires uit de oven.
3. Verwijder de plakkers, de advertentie- laatjes, de beschermfilm van de deksels van de gasbranders.
4. Verwarm de oven omstreeks 45 minuten door het draaien van de knop de oven naar de maximale stand.

Reinig de accessoires van de oven met een zacht schoonmaakmiddel. Spoel en droog zorgvuldig af.

⚠ De deur is warm wanneer de oven in werking is. Houd kinderen uit de buurt van het gasfornuis.

⚠ Wanneer de oven in werking is, moet het deksel opgetild zijn om de oververhitting te vermijden.

Gebruik

De gasbrander van de oven is voorzien van een thermokoppelbeveiliging. Indien de vlam toevalig gedoofd is (heftige luchtstromen, het overstromen van een vloeistof,...) sluit de beveiligingthermokoppel de gastoevoer van de gasbrander van de oven af.

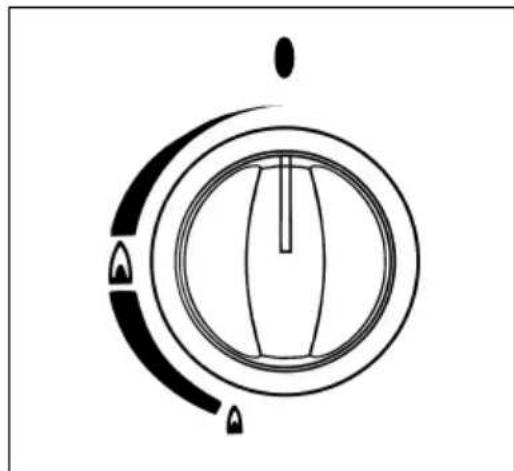

Met behulp van de draaiknop van de oven kunt u de geschikte kooktemperatuur kiezen.

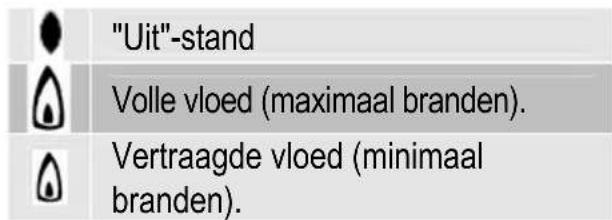

"Uit"-stand Volle vloed (maximaal branden). Vertraagde vloed (minimaal branden).

Het aanzetten van de gasbrander van en

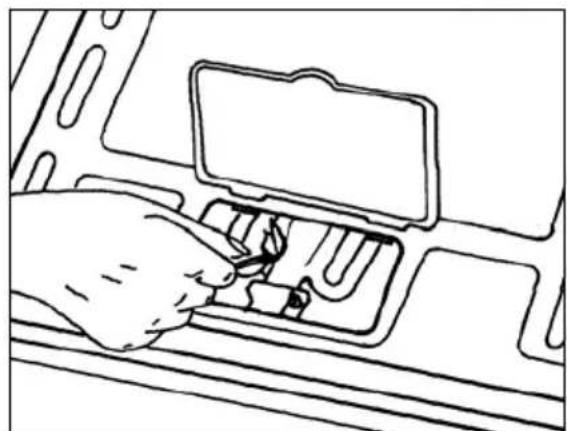

1. Doe de ovendeur open en til het beschermdeksel van de stookopening op.
2. Breng een vlam in de nabijheid van de gasbrander van de oven (tekening 2).
3. Druk op de knop van de oven en draai hem tegen de richting van de wijzers van de klok naar de "grote vlam"- stand.

4. Wanneer de gasbrander aangezet is, houd de knop omstreeks 10 seconden ingedrukt om de thermokoppelbeveiliging van de oven in te stellen. Als de gasbrander niet brandt, draai de knop op de stand "uit" en na een minuut herhaal de operatie door het drukken op de knop 15 seconden maximum.

5. Controleer de aanwezigheid van de vlammen door de openingen in de voorkant van de bodem van de oven

Voordat u sommige voedingsmiddelen in de oven doet (bijvoorbeeld rood vlees), dient u het te doen stoken wanneer dit leeg is. De instelling van de draaiknop moet dezelfde zijn als de voor koken gekozen instelling.

Uitdraaien van de gasbrander

Draai de knop in de richting van de wijzers van de klok naar de stand « ◆ ».

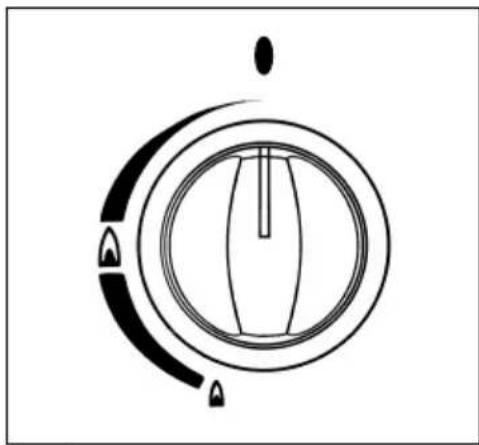

De gasbranders van het kookplaatje

Door het draaien van de knop naar de op het bedieningspanneel aangeduide standen, kunt u het volgende bereiken (tekening 3):

	"Uit"-stand
	Volle vloed (gasbrander op de maximale stand)
	Vertraagde vloed (gasbrander op de minimale stand)

Het is aan te bevelen de maximale vloed te gebruiken voor het koken van gerechten de vertraagde vloed voor het stoven ervan. Kies altijd de standen tussen de volle en verminderde vloed en nooit tussen de standen die op volk vloed en "uit" wijzen.

Zorg ervoor dat de kookplaat ekoeld is alvorens het deksel te iten ; zoniet kan het het deksel chagingen oplopen.

Het aanzetten van de gasbranders kookplaat

1. Druk de knop en draai hem naar links tot de stand "volle vlam".
2. Breng een vlam in de nabijheid van de gasbrander.
3. Stel de vlam in op de gewenste stand.

Het uitdraaien van de gasbranders

Draai de knop in de richting van de wijzers van de klok naar de "uit" « ◆ ». - stand.

Pas op dat geen kinderen in de bijheid van het apparaat zijn zolang dit warm is. Zet geen voorwerpen of edingsmiddelen op de kookplaat neer, kunnen smelten .

Het kiezen van de gasbrander

Boven elke knop is er een symbool dat op de betreffende gasbrander wijst.

Voor efficiënt koken gebruikt u pannen die met de doorsnede van de gebruikte gasbrander overeenkomen (tekening 4).

Het is raadzaam het vermogen van de gasbrander te verminderen wanneer het kookpunt bereikt is.

Voor de efficiëntie van de gasbranders dienen de deksels schoon te zijn; Resten op de deksels kunnen onregematigheden veroorzaken.

Juist gebruiken

Diameter van de gebruikte pannen:

Snelle gasbrander	2,60kW - min. 165 mm
Halfsnelle gasbrander	2,00kW - min. 140 mm
Hulpbraner gasbrander	1,00kW - min. 100 mm

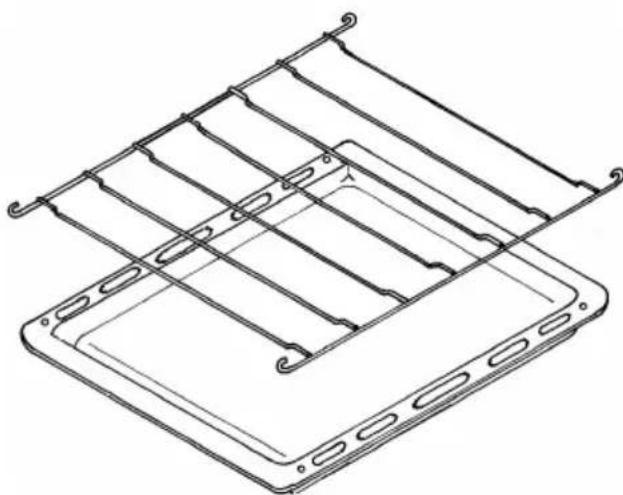

3. Accessoires

Behalve de met het gasfornuis geleverde accessoires, is het aan te bevelen alleen schalen, keukengerei enz. die hittebestendig zijn (neem de gebruiksaanwijzing van de fabrikant in acht).

Uw gasfornuis is voorzien van:

• een rooster
• een druippan

Deze is gebruikt voor het verzamelen van het sap van het gegrilde vlees.

De druippan is niet bestemd voor het gebruiken als bakplaat.

Uw schaal dient in het midden van het rooster geplaatst te worden.

Het koken in de oven

• Voor een economisch energiegebruik is het raadzaam 5 minuten voor het einde van de vastgestelde kooktijd het gasfornuis uit te draaien. De warmte die in de oven blijft kan aan de voltooing van het koken helpen.
• De dichtheid, het geleidingsvermogen, de kleur van het keukengerei kunnen een invloed hebben op het koken.
• Tijdens het koken zetten sommige gerechten uit, daarom is het raadzaam om geschikte pannen te gebruiken waarvan één derde vrij te blijft.
• Voor het vermijden van de vetspatten, gebruikt u best braadschalen en schotels met hoge randen, waarvan de randen afmetingen evenredig zijn met het stuk vlees dat geroosterd moet worden.
• Doorboor het vel van het gevogelte en de worstjes met een vork voor het koken. Zo voorkomt u het barsten van het vel ervan.
• Om uw oven schoon te houden, zet een aluminiumfolie neer tussen de pot en het rooster. Zo zal de bodem van de oven bescbermd zijn in geval van spatten. Deze aluminiumfolie moet niet volledig de oppervlakte van het rooster bedekken.
• Gebruik hittebestendige glazen borden voor het gratineren en voor het bereiden van de soufflés.

- Voeg vetstoffen toe vlak voor het einde van de kooktijd.

⚠ Plaatst geen aluminiumfolie direct op de bodem van de oven ; anders zal deze het email ervan beschadigen. Wanneer de oven in werking is moet het deksel opgetild zijn.

De invloed van het keukengerei op het koken in de oven

U moet weten:

• Aluminium potten en schotel van aardewerk bewaren de vochtigheid in het voedsel waardoor de onderkant van het voedsel kan verbleken. Het is eerder aangewezen ze te gebruiken voor patisserie of om het gratineren.
• Geëmailleerde schotels, glazen of porceleienen potten drogen gerechten eerder uit waardoor ze bruinen. Dit is ideaal voor taarten, quiches en andere gerechten met korst.

Het koken op de kookplaat

Kies altijd een pot die evenredig met de doorsnede van de gebruikte gasbrander is.

Als u potten met een brede bodem wilt gebruiken (sterilisatiepot, marmeladepot, wasketel, couscoussier...), plaatst u ze op de achterkant van de kookplaat zodat de bodem van de potten vast erop staat en de rand van de kookplaat niet overschrijdt. Zo voorkomt u dat de vlammen te hoog rijzen en het bedieningspaneel oververhit wordt.

⚠ Voordat u het deksel sluit wacht erop dat de bovenkant van de kookplaat afkoelt. Zo voorkomt u de beschadiging van het deksel.

Onderhoud en reiniging

⚠ Voordat u het fornuis reinigt, pas op dat alle draaiknoppen op de stand: "uit" staan en het apparaat helemaal afgekoeld is.
Gebruik geen schurende of agressieve schoonmaakmiddelen en geen schuursponsjes voor het reinigen van uw apparaat.

De gasbranders

Reinig de deksels van de gasbranders met warm water en een zacht schoonmiddel en verwijder alle resten erop. Gebruik nooit water met azijn voor het reinigen van uw gasfornuis. De kronen van de gasbranders moeten helemaal schoon zijn; verstoppingen kunnen onregelmatigheden van de vlammen veroorzaken.

Als u de gasbrander gedemonteerd heeft, pas dan op dat de kronen en de deksels juist geplaatst worden alvorens het fornuis aan te zetten. De hierbovengenoemde delen moeten helemaal droog zijn.

Het bedieningspaneel, de draaiknoppen, het geëmaileerde rooster, het deksel van de kookplaat, de zijwanden van het apparaat.

Gebruik een vochtig sponsje en zachte schoonmiddelen, spoel en droog.

De bovenkant van de kookplaat

Reinig het gasfornuis na elk gebruik met behulp van een spons, warm water en een zacht schoonmaakrniddel; vermijd het lekken van het vloeistof in de gaatjes van de kookplaten. Spoel en droog met een zacht doekje. Laat vetspatten eerst weken in wat schoonmaakmiddel. Nooit krassen.

Gebruik geen schurende- en agressieve schoonmaakmiddelen omdat het glansemail van de oppervlakte hierdoor kan beschadigd worden. Het is aan te bevelen de azijnvlekken, de druppels van citroensap en de zuurtjes van de kookplaat te verwijderen.

Accessoires

Reinig ze met zeepoplossing; spoel en droog ze zorgvuldig af.

Oven

Reinig de oven na elk gebruik op dezelfde wijze als de kookplaat.

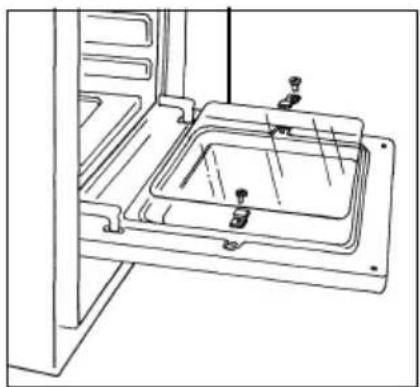

Het panoramavenster kan gedemonteerd worden voor reiniging. Hiervoor dienen twee schroeven losgedraait te worden (tekening 6).

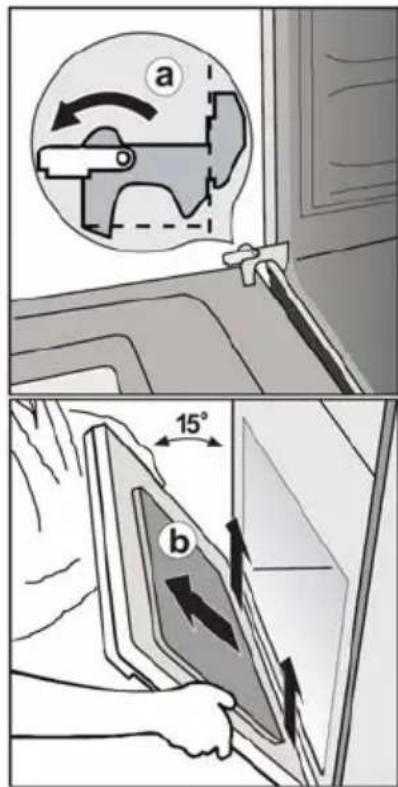

Om de oven gemakkelijk te kunnen reinigen, kan de ovendeur worden verwijderd.

De ovendeur in zijn horizontale stand openklappen. Vervolgens de beugels op de beide deurscharnieren tot de aanslag naar voren klappen (a).

De deur langzaam tot de aanslag weer sluiten en de deur optillen tot de scharnieren loskomen (b).

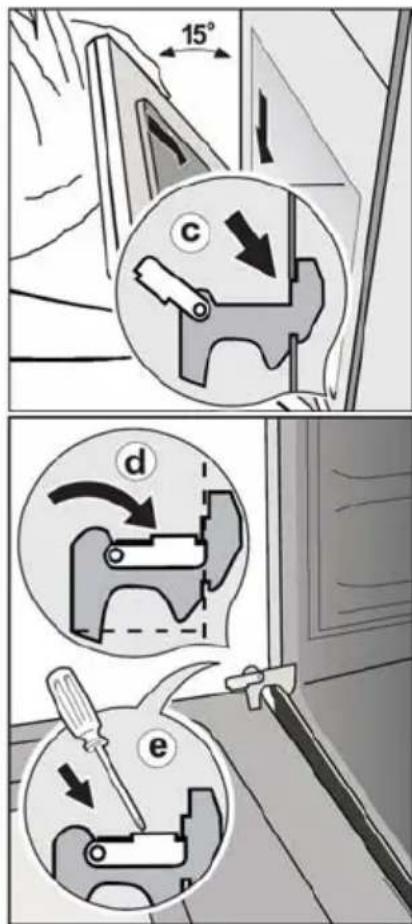

Ovendeur terugplaatsen

Bij het terugplaatsen van de ovendeur in omgekeerde volgorde te werk gaan als bij het verwijderen van de deur.

De scharnieren van de deur terugplaatsen in de daartoe bestemde openingen (c). Daarbij letten op een juiste en gelijkmatige plaatsing van de scharnieren.

Vervolgens de deur langzaam naar beneden zwenken. Er daarbij op letten dat de hoeken van de deur niet onder tegen het raamwerk stoten (in dat geval de deur weer omhoog zwenken en de scharnieren opnieuw uitrichten).

Ten slotte de beugels weer naar achteren in de richting van de oven klappen (d). Om er zeker van te zijn dat de deur goed sluit, met een voorwerp (bijv. schroevendraaier) de beugels aandrukken (e).

De correcte werking van de deur langzaam controleren.

Let op: De deurscharnierhendels nooit laten „dichtklappen“. De veerwerking kan in dat geval leiden tot verwondingen.

15° c d e

tekening 8

Storingen

Het is aan te bevelen de volgende testen aan uw gasfornuis uit te voeren voordat u de servicedienst belt. De storing kan een eenvoudige onregelmatigheid zijn die u kan zelf herstellen. Indien na het controleren van deze verschillende onderdelen de onregelmatigheid niet verdwijnt, neem contact met de servicedienst.

Symptoom Oplossing
Een gasbrander brandt niet.	Controleer:of de gastoevoer geopend is,of de gasleiding juist geplaatst is,of de gascilinder leeg is.
Een gasbrander van de kookplaat of de gasbrander van de oven brandt niet.	Controleer:of de gasbrander juist gemonteerd is,of de gasbrander niet vochtig is.
U bent ontevreden met de kookresultaten	Controleer:of de kooktijd juist ingesteld is,het rooster juist op het vuur staat,of geschikt keukengerei gebruikt wordt.
De oven rookt	Controleer:of de oven gereinigd moet zijn,of de gerechten niet hebben gespat,of er vetresten op de wanden van de oven zijn.

Aanwijzingen bestemd voor de installateur

! Veiligheidseisen

• Controleer of het apparaat conform is aan de normen van de lokale gasdistributie (de natuur en de druk van het gas) voor de installatie ervan.
• Dit apparaat moet geplaatst worden alleen in een ruimte die genoeg gelucht is.
• De instellingseisen van dit apparaat zijn vermeld op het typeplaatje ervan.

- Dit apparaat heeft geen aansluiting aan een afvoerbuis. Het opstellen en het aansluiten aan het gasnet dienen overeenkomstig de geldende normen hiervoor uitgevoerd te zijn. U moet aan ventilatiesnormen een bijzondere aandacht schenken.

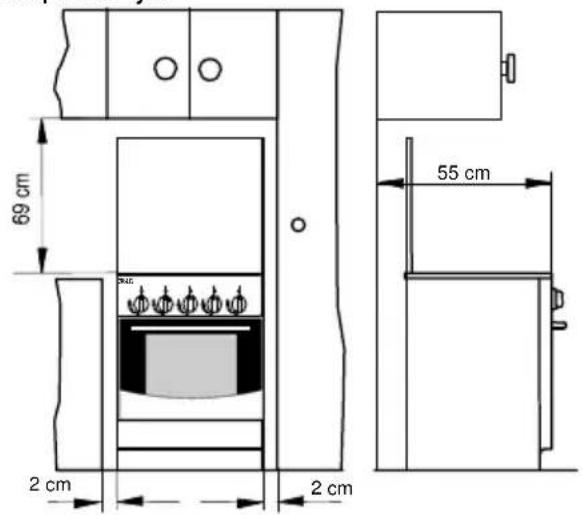

• Dit gasfornuis is een X apparaat. Dat betekent dat de meubelstukken die naast dit gasfornuis staan niet de hoogte ervan kunnen overschrijden. Deze norm is bestemd voor het beschermen van de meubelstukken.
• De wanden dicht bij het apparaat moeten van hittebestendige stoffen vervaardigd of met dergelijke stoffen bedekt zijn.

Aansluiting aan het gasnet

- Controleer doorsnede van de gasleidingen geschikt zijn voor het verzekeren van de gastoevoer (Raadpleeg uw gasbedrijf).

• Controleer of alle aansluitingen dicht zijn
• Monteer een afsluitingskraan die bereikbaar en zichtbaar moet zijn.
• Indien u over een soepele gasslang beschikt, dient deze bereikbaar en zichtbaar te zijn. Hij moet niet achter het apparaat geplaatst worden.
• Vervang de soepele gasslang een beetje voor het vervallen van de garantie ervan. Het onderhoud en de installatie van het gasfornuis moeten overeenkomstig de geldende regelingen en normen door een bevoegde vakman uitgevoerd zijn.

Vrijstaand apparaat Klas 1
Kookplaat Het deksel van de kookplaat
	Het rooster	Geëmaileerd
	Gasbrander voor rechts	Snelle gasbrander	2,6 kW
	Gasbrander achter rechts	Bijbehorende gasbrander	1,0 kW
	Gasbrander voor links	Halfsnelle gasbrander	2,0 kW
	Gasbrander achter links	Halfsnelle gasbrander	2,0 kW
Oven	Oven		gas
	Vermogen van de oven		3,2 kW
	Reiniging		manuee
Toebehoren	Rooster
	Druippan
Afmetingen	Hoogte		850 mm
	Breedte		500 mm
	Diepte		536 mm

Dit apparaat is in overeensteming met de volgende Europese richtlijnen: 90/396 (Gasapparaat); 93/68 (Algemene Richtljinen) en de wijzigingen eraan.

Installatie

Plaatsing

Verwijder de verpakking en de kunststof bedekking en plaats het gasfornuis in een droge en geluchte ruimte (tekening 9). Plaats het gasfornuis niet in de buurt van gordijnen, papier of flessen alcohol enz.

Het gasfornuis moet neergezet zijn op een hittebestendigde vloer.

Dit gasfornuis behoort tot de klasse "1" die in verband is met de bescherming tegen de oververhitting van do oppervlakten in zijn nabijheid. Houd een afstand van 2 cm tussen de zijwanden van do meubelstukken en uw fornuis.

Deze meubelstukken moet niet hoger dan de kookplaat zijn.

69 cm 2 cm 55 cm 2 cm

tekening 9

De ventilatie van de kamer

Het branden van het gas is mogelijk dankzij de zuurstof die zich in de lucht bevindt 2m ^3 lucbt/h x kW van het geinstalleerde vermogen -zie het typeplaatje van uw apparaat).

Daarom is de luchtverversing en de afvoer van de gebrande gassen nodig.

De luchtverversing dient te worden verzekerd door één of meer openingen in de buitenwanden of deuren met een totale oppervlakte van ongeveer 100 cm².

De openingen moeten geplaats zijn in de nabijheid van de vloer en bij voorkeur tegenover de kant waarop de afvoer van het gebrand gas zich bevindt, Pas op dat de openingen niet verstopt zijn.

Aansluiting aan het gasnet

Uw gasfornuis is afgesteld op het gasttype dat vermeld staat op het typeplaatje.

Het veranderen van de afstelling kan noodzakelijk zijn. In dat geval moet u de hieronder vermelde handelingen volgen.

⚠ Verifieer of de gasdruk in overeenstemming is met de in de tabel aangegeven waarden. Deze verzekeren zowel een juiste en energiebesparende werking alsmede een langere levensduur van uw gasfornuis.

Butaangas of propaangas : zorg ervoor dat de drukregelaar devolgende gasdruk verzekert:

28-30 mbar voor butaangas en 37 mbar voor propaangas.

Aansluiting met een vaste buis of een metalen en soepele slang

Om veiliger te zijn raden we aan de aansluiting uit te voeren met vaste buizen (bv. in koper) of met soepele buizen in inoxstaal zodat het toestel niet beschadigd raakt.

De aansluiting aan de gasmond voor deze toestellen is ISO7-1/R1/2.

Aansluiting met soepele, buis

Wanneer u voor de aansluiting een soepele buis of slang gebruikt, controleer ze dan op de volgende punten:

• de slang vertoont geen plooien, versmallingen, brandsporen ; zowel aan de beide uiteinden als over de volledige lengte ;
• het materiaal is niet hard geworden en is dus nog steeds even soepel en buigzaam ;
• de verbindings- en sluitingsringen (als er zijn) zijn niet geroest ;
• de geldigheidsdatum (als er een is) is niet verstreken.

De slang moet als volgt geplaatst worden :

- mag niet onder spanning grasm of gedraaid zijn ;

• mag niet in aanraking komen met scherpe voorwerpen of met scherpe randen;
• het moet makkelijk zijn om de staat van de slang te controleren.

Indien er zich toch één van bovenvermelde dingen voordoet (of meerdere tegelijk) moet u de slang niet laten herstellen maar volledig vervangen.

BELANGRIJK

Wanneer de installatie voltooid is, gaat u de goede vastheid van de verbindingen na met schuim of zeepwater maar NOOIT met een vlammetje.

Gasombouw

Uw gasfornuis is bestemd voor werking op Aardgas, Propaangas en Butaangas.

Voor het veranderen van de gastype moet u:

- de injectoren vervangen ( kookplaat, oven),

- de verminderde gasvloed instellen (kookplaat, oven),

- de circulatie van de eerste lucht instellen(oven), de gasaansluiting testen.

INJECTOREN TABEL NO.1
(Cat : I I 2E + 3+)

Gasbr anders	Normaal vermogen (Kw)	Verminder d vermogen (Kw)	Gastype		Gasdruk (mbar)	Doorsned e injector	By-pass (mm)	Opening ring (mm)	Cons. (g/h)
SNEL LE	2,602,402,602,60	0,72	GAZ NATUREL G20GAZ NATUREL G25BUTANE PROPANE	G20G25G30G31	202528-3037	0,42	1,12	1,120,860,86	--189,05185,68
HALF SNEL LE	2,001,852,002,00	0,43	GAZ NATUREL G20GAZ NATUREL G25BUTANE PROPANE	G20G25G30G31	202528-3037	0,32	0,960,960,710,71	--145,43142,83
HULP	1,00		GAZ NATUREL G20		20			0,70	-
BRAN	0,95	0,35	GAZ NATUREL G25		25	0,29		0,70	-
DER	1,00		BUTANE	G30	28-30			0,50	72,71
	1,00		PROPANE	G31	37			0,50	71,41
OVEN	3,20	1,00	GAZ NATUREL G20		20		2,50	1,30	-
	2,90		GAZ NATUREL G25		25	0,46	2,40	1,30	-
	3,20		BUTANE	G30	28-30		4,00	0,88	232,68
	3,20		PROPANE	G31	37		2,00	0,88	228,52

⚠ Kleef de nieuwe, bij het apparaat behorende sticker (zie in de ombouwkit) met het overeenkomstig gastype op het toestel.

Vervangen van de inspuiters

Elk apparaat is uitgerust met een set inspuiters voor elk type gas. De diameter van de spuitmond van elke inspuiter is aangegeven in honderdste milimeters op de inspuiter.

Vervang als volgt de inspuiters:

1. Verwijder de grill;
2. Verwijder de branders;

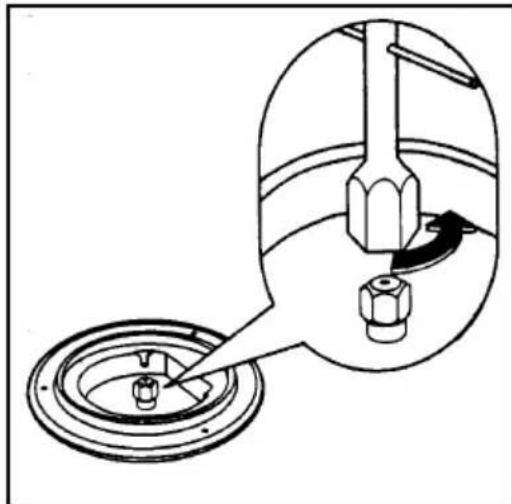

3. Draai de inspuiters los met copsleutel nr. 7 (tekening. 10) en vervang ze door de inspuiters die bestemd zijn voor het soort gas dat u gebruikt (zie tabel nr. 1)

Zet de branders en de grill weer op hun plaats.

Regelen van het gereduceerd vermogen van de kookbranders

Let op dat het gereduceerd vermogen juist is ingesteld als u van het ene soort gas overschakelt op een ander. Een correcte vlam moet bij een gereduceerd vermogen ongeveer 4 mm hoog zijn; een bruuske overgang van de maximumstand naar een lagere stand, mag nooit tot gevolg hebben dat de vlam dooft.

Stel de vlam als volgt in:

1. Steek de brander aan;
2. Draai de knop naar de minimumstand;
3. Verwijder de knop;

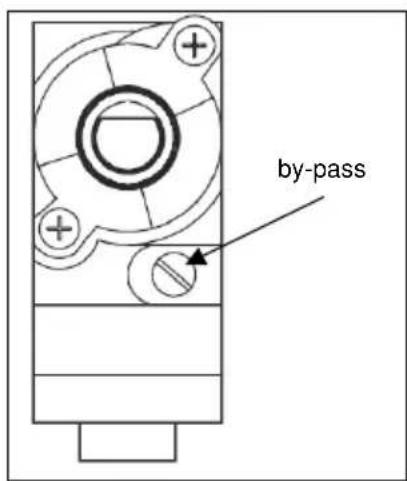

4. Draai de regelschroef, (zie tekening 11) losser of vaster tot u een heel korte, maar stabiele vlam krijgt voor aardgas. Voor butaan- en propaangas draait u de schroef volledig vast in de richting van de wijzers van de klok.

5. Zet de knop weer op zijn plaats. Draai de knop meermaals van de maximum- naar de minimumstand om te controleren of de vlam stabiel blijft.

by-pass

tekening 11

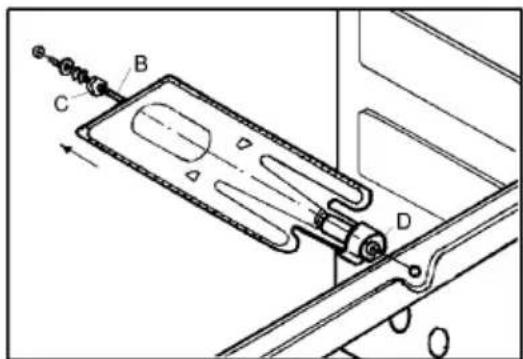

Vervangen van de inspuiter van de ovenbrander

Vervang de inspuiter van de ovenbrander als volgt:

1. Raadpleeg tabel 1 voor de diameter van de te gebruiken inspuiter;
2. Verwijder de bodemplaat;
3. Verwijder de brander uit de oven door hem naar achter te duwen;
4. Vervang de inspuiter met behulp van copsleutel nr. 10.

Zet de brander en de bodemplaat wer up hun plaats.

Regelen van de primaire luchttoevoer van de ovenbrander

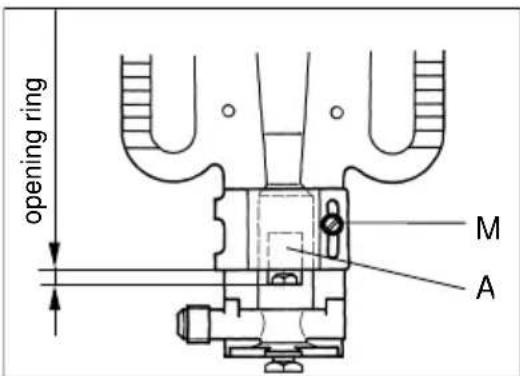

Draai schroef "M" van de luchtregeling "A" los met een schroevendraaier (tekening. 13). Schuif de ring naar achteren of naar voren om de luchtdoorvoer verder te openen of af te sluiten volgens de aanwijzingen in de inspuitertabel.

Steek de brander aan om te controleren hoe de vlammen eruit zien.

Regelen van het gereduceerd vermogen van de ovenbrander

Regel het gereduceerd vermogen van de ovenbrander als volgt:

1. Steek de brander aan;
2. Draai de knop naar de maximumstand;
3. Verwijder de knop;

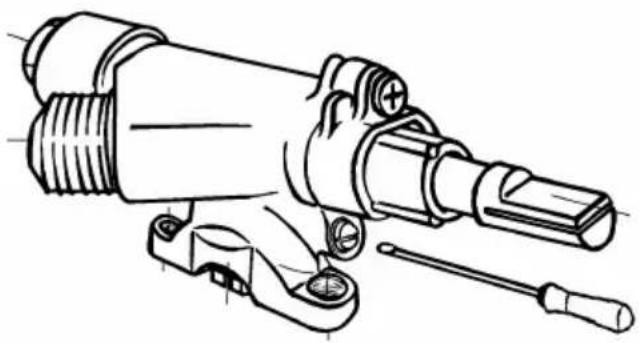

4. Draai de regelschroef (tekening. 14) ongeveer 3 maal;
5. Zet de knop in de laagste stand zodat er met gereduceerd vermogen gewerkt kan worden.

Verwijder de knop, let erop dat de spindel van de kraan niet gaat draaien en draai de schroef langzaam vast tot u een vlam van 3-4 mm hoog krijgt.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

www.electrolux.com

	[BHTT]
Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429		Nürnberg
Eesti [phone] Pärnu mnt. 153, 11624 Tallinn
España [phone] Carretera M-300, Km. 29,900		Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton,Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012,Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébetkirályné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphenaan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone][DBD6]	ul. Kolejowa 5/7, Warszawa
Portugal [phone] Quinta da Fonte - Edificio		Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania [phone] Str. Garii Progresului 2, S4, 040671		RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko [phone] Electrolux Slovakia s.r.o.,		Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi www.electrolux.fi
Sverige [phone] Electrolux Service, S:t		Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksimİstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

www.electrolux.com
