MODE D'EMPLOI ZBA6317 ZANUSSI

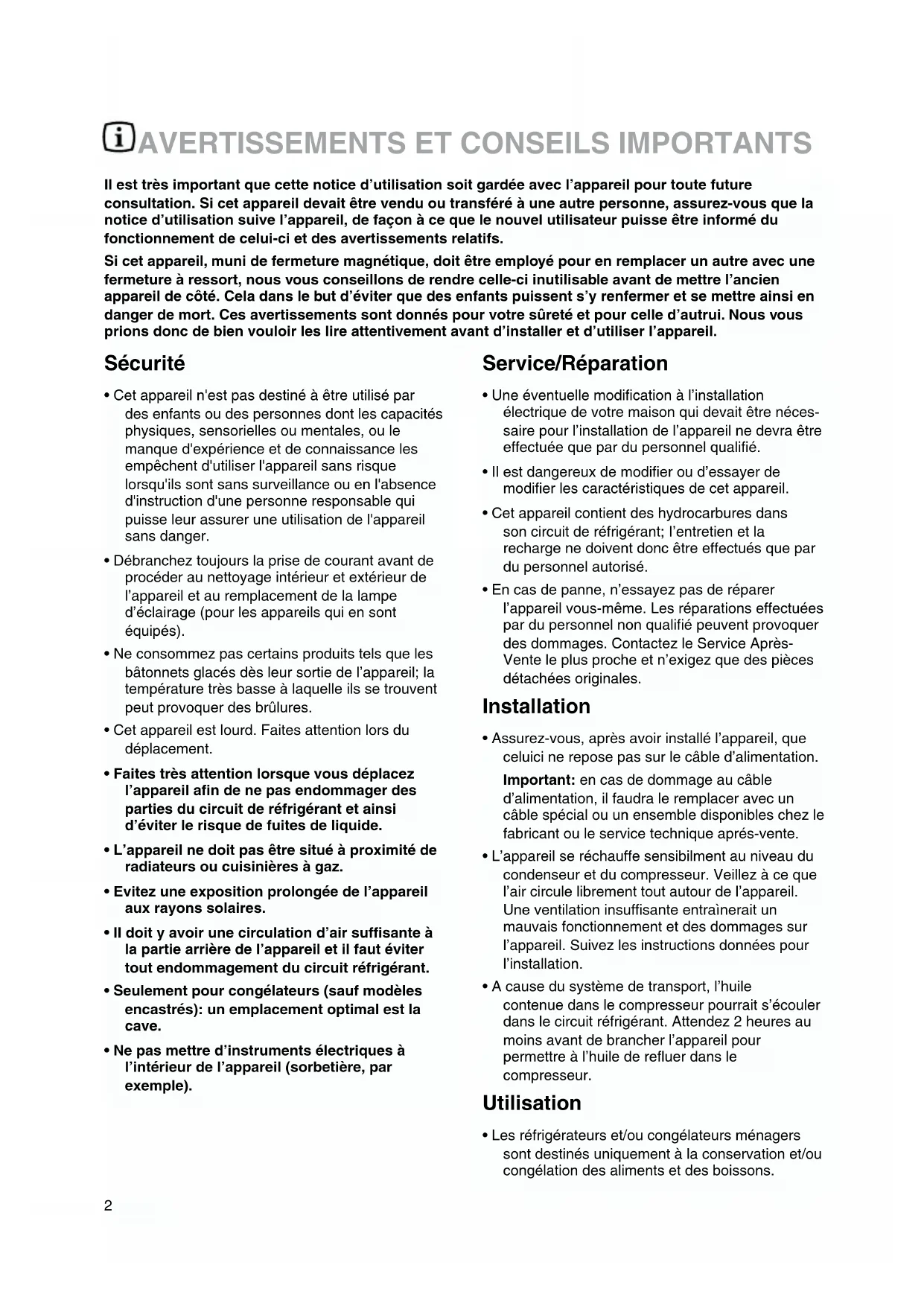

AVERTISSEMENTS ET CONSEILS IMPORTANTS Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future

consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la

notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du

fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une

fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien

appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en

danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous

prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

• Cet appareil n'est pas destiné à être utilisé par

des enfants ou des personnes dont les capacités

physiques, sensorielles ou mentales, ou le

manque d'expérience et de connaissance les

empêchent d'utiliser l'appareil sans risque

lorsqu'ils sont sans surveillance ou en l'absence

d'instruction d'une personne responsable qui

puisse leur assurer une utilisation de l'appareil

• Débranchez toujours la prise de courant avant de

procéder au nettoyage intérieur et extérieur de

l’appareil et au remplacement de la lampe

d’éclairage (pour les appareils qui en sont

• Ne consommez pas certains produits tels que les

bâtonnets glacés dès leur sortie de l’appareil; la

température très basse à laquelle ils se trouvent

peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du

• Faites très attention lorsque vous déplacez

l’appareil afin de ne pas endommager des

parties du circuit de réfrigérant et ainsi

d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de

radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil

aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à

la partie arrière de l’appareil et il faut éviter

tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles

encastrés): un emplacement optimal est la

• Ne pas mettre d’instruments électriques à

l’intérieur de l’appareil (sorbetière, par

• Une éventuelle modification à l’installation

électrique de votre maison qui devait être néces-

saire pour l’installation de l’appareil ne devra être

effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de

modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans

son circuit de réfrigérant; I’entretien et la

recharge ne doivent donc être effectués que par

du personnel autorisé.

• En cas de panne, n’essayez pas de réparer

l’appareil vous-même. Les réparations effectuées

par du personnel non qualifié peuvent provoquer

des dommages. Contactez le Service Après-

Vente le plus proche et n’exigez que des pièces

détachées originales.

• Assurez-vous, après avoir installé l’appareil, que

celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble

d’alimentation, il faudra le remplacer avec un

câble spécial ou un ensemble disponibles chez le

fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du

condenseur et du compresseur. Veillez à ce que

l’air circule librement tout autour de l’appareil.

Une ventilation insuffisante entraìnerait un

mauvais fonctionnement et des dommages sur

l’appareil. Suivez les instructions données pour

• A cause du système de transport, l’huile

contenue dans le compresseur pourrait s’écouler

dans le circuit réfrigérant. Attendez 2 heures au

moins avant de brancher l’appareil pour

permettre à l’huile de refluer dans le

• Les réfrigérateurs et/ou congélateurs ménagers

sont destinés uniquement à la conservation et/ou

congélation des aliments et des boissons.3

RENSEIGNEMENTS POUR L’ÉLIMINATION DES MATÉRIAUX D’EMBALLAGE Tous les matériaux et les accessoires utilisés pour

emballer nos grands électroménagers, sauf ceux qui

sont en bois recyclables et peuvent donc se

Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et

en carton ondulé aux endroits prévus pour le

ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les

conteneurs prévus à cet effet. Si ce genre de

conteneurs n’existent pas encore à l’endroit où

vous habitez, vous pouvez éliminer les matériaux

en question en les mettant dans les ordures

Pour les emballages de matières plastiques

recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD PP pour le polypropylène

PS pour le polystyrène

PIÉCES EN MATIÈRE PLASTIQUE Pour faciliter l’élimination et :ou le recyclage des

matériaux, la plupart des pièces de l’appareil ont

une contremarque qui en facilite l’indentification.

• Pour le bon fonctionnement de votre appareil, la

température ambiante du local doit être comprise

entre +18°C et +43°C (Classe T); +18°C et

+38°C (Classe ST); +16°C et +32°C (Classe N);

+10°C et +32°C (Classe SN); La classe

d’appartenance est indiquée sur la plaque

ATTENTION: En dehors des températures

ambiantes indiquées par la classe climatique

d’appartenance de ce produit, il est obligatoire de

respecter les indications suivantes: lorsque la

température ambiante descend sous la valeur

minimum, la température de conservation du

compartiment congélateur peut ne pas être

garantie; il est donc conseillé de consommer les

produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être

• Suivez les indications du fabricant pour la

conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et

congélation il y a des surfaces qui se couvrent de

givre. Suivant le modèle, ce givre peut être

éliminé automatiquement (dégivrage

automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet

métallique, vous risqueriez d’endommager

irréparablement l’évaporateur. N’employez pour

cela que une spatule en plastique.

• De même, ne décollez jamais les bacs à glace

avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons

gazeuses dans le congélateur/compartiment à

basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de

réfrigérant et ses matières isolantes, de gaz

réfrigérant nocif à la couche d’ozone. L’appareil

ne doit pas être mis au rebut avec les ordures

ménagères et la ferraille. Il faut éviter d’endom-

mager le circuit de réfrigérant, surtout à l’arrière

de l’appareil, près de l’échangeur thermique.

Vous pouvez vous renseigner sur les centres de

ramassage auprès de votre bureau municipal.

Les matériaux utilisés dans cet appareil

identifiés par le symbole sont recyclables.

Elimination des vieux appareils

Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité comme

déchet ménager. Il doit plutôt être remis au point de

ramassage concerné, se chargeant du recyclage du

matériel électrique et électronique. En vous assurant

que ce produit est éliminé correctement, vous

favorisez la prévention des conséquences négatives

pour l’environnement et la santé humaine qui, sinon,

seraient le résultat d’un traitement inapproprié des

déchets de ce produit. Pour obtenir plus de détails

sur le recyclage de ce produit, veuillez prendre

contact avec le bureau municipal de votre région,

votre service d’élimination des déchets ménagers ou

le magasin où vous avez acheté le produit.4

L’appareil étant convenablement installé, nous vous

conseillons de le nettoyer soigneusement avec de

l’eau tiède savonneuse, pour enlever l’odeur

caractéristique de «neuf».

. N’utilisez pas de produits abrasifs, de

poudre à récurer ni d’éponge métallique.

Branchez la prise de courant et ouvrez la porte.

Tournez le bouton du thermostat dans le sens des

aiguilles d’une montre au-delà de la position «O»

L’appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est réglée automatiquement et peut

être augmentée (moins froid) en tournant le bouton

vers les numéros les plus bas ou bien diminuée

(plus froid) en le tournant vers les numéros les plus

élevés. En tout cas, l’exacte position doit être

repérée en considérant que la température interne

dépend des facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l’indicateur du

bouton en correspondance du symbole «O».

Pour obtenir le meilleur rendement du compartiment

• n’introduisez pas d’aliments encore chauds ou de

liquides en évaporation dans la cuve;

• couvrez les aliments, surtout s’ils sont

• placez les denrées de façon à ce que l'air puisse

circuler tout autour.

UTILISATION Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération . . . . . . . . . . . .4

Utilisation - Congélation - Conservation des produits surgéles - Glaçons - Décongélation . . . . . . . . . .

Tablettes amovibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Utilisation - Positionnement des balconnets de la contre-porte - Extractible tiroir - . . . . . . . . . . . . . . . . . . .

Recirculation de l’air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Conseils -Conseils pour la réfrigération -Conseils pour la congélation -Conseils pour la surgélation . .7

Entretien - Arrêt prolongé - Nettoyage - Changement de l’ampoule - Dégivrage . . . . . . . . . . . . . . . . .8

Anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Informations techniques - Installation - Emplacement - Arrêts pour clayettes . . . . . . . . . . . . . . . . . . .

Branchement électrique - Réversibilité de la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Installation - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Installation - Réversibilité du portillon du compartiment congélateur . . . . . . . . . . . . . . . . . . . . . . . . .14

Conditions de Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Si le thermostat est réglé sur la position de froid

maximum, lorsque la température ambiante est

élevée et que l'appareil est plein, il est possible

que le compresseur fonctionne en régime

continu. Dans ce cas, il y a un risque de

formation excessive de givre sur la paroi

postérieure à l’intérieur de l’appareil. Pour éviter

cet inconvénient, placez le thermostat sur une

position moins élevée, de façon à permettre un

dégivrage automatique et, par conséquent, des

économies de courant.5

Conservation des produits

Le compartiment à 4 étoiles sert à conserver des

denrées congelées et surgelées pendant un certain

A la première mise en fonctionnement ou après un

arrêt prolongé faites fonctionner l’appareil pendant

deux heures au moins, avec le bouton du thermostat

sur la position de froid maximum. Ramenez ensuite

le thermostat sur une position moyenne.

En cas de coupure de courant abstenez-vous

d’ouvrir la porte. Si l’interruption est de courte

durée (jusqu’à 6-8 heures) et si le congélateur

est rempli, il n’y a aucun risque d’altération pour

les aliments. En cas contraire vous devrez

consommer les aliments le plus rapidement

possible (une augmentation de la température

peut réduireremarquablement la durée de

conservation des aliments).

Avant d’être utilisés, les aliments congelés ou

surgelés doivent être décongelés dans le

réfrigérateur ou à température ambiante, selon le

temps dont on dispose pour cette opération.

S’il s’agit de produits minces ou divisés, placez-les

directement à cuire: dans ce cas le temps de

cuisson sera plus long.

L'appareil est équipé d'un ou de plusieurs bacs à

glace pour faire des glaçons. Il faut remplir ces bacs

d'eau potable et les placer dans le congélateur.

N’employez pas d’objet métallique pour décoller

Le compartiment à 4 étoiles sert à congeler des

aliments frais et à conserver des denrées congelées

et surgelées pendant un certain temps.

Pour congeler les aliments frais il n’est pas

nécessaire de régler le thermostat sur une position

différente de celle employée en état de

fonctionnement habituel.

Toutefois, si vous désirez congeler plus rapidement

vous pouvez régler le thermostat sur une position

plus froide tout en veillant à ce que la température

ne descende pas en dessous de 0°C dans le

compartiment réfrigérateur.

Dans ce cas il faudra ramener le thermostat sur une

position moins froide.

Les glissières se trouvant sur les parois de la cuve

vous permettent de positionner les tablettes à

différentes hauteurs, selon vos besoins.

Pour une meilleure utilisation de l’espace vous

pouvez superposer les demi-clayettes avant aux

demi-clayettes arrière.6 Positionnement des balconnets dela contre-porteIl est possible de changer de place les balconnets.A cet effet procédez comme suit:Dégagez les balconnets en agissant dans le sensindiqué par les flèches. Remontez les balconnets àla hauteur désirée.Extractible tiroirFruits, légumes et bouteilles peuvent être placésdans le tiroir adapté positionné dans la partieinférieure de l’appareil (voir figure). INTERRUPTEUR 6

O Fig. 1Fig. 2Recirculation de l’airLa cuve du réfrigérateur est dotée d’un ventilateurspécial D.A.C. (Dynamic Air Cooling) qui s’active enagissant sur l’interrupteur (voir fig. 1). Le voyant verts’allume pour indiquer que le ventilateur fonctionne.Il est recommandé d’utiliser le ventilateur (D.A.C.)quand la température ambiante dépasse 25°C.Nous rappelons qu’il faudra tourner la manette duthermostat du réfrigérateur dans la zone du symbole( voir fig. 2) .Ce dispositif permet un refroidissement rapide desaliments et une meilleure uniformité de latempérature à l’intérieur de la cuve.7

CONSEILS Conseils pour la réfrigération

Où placer les denrées?

Viande (de toutes sortes): enveloppez-la dans des

sachets en plastique et placez-la sur la tablette en

verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au

Aliments cuits, plats froids, etc.: placez-les, bien

couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois

Beurre et fromage: enveloppez-les soigneusement

dans des feuilles d’aluminium ou de polyéthylène et

mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l’un des balconnets

Bananes, pommes de terre, oignon et ail ne

doivent pas être placés dans le réfrigérateur,

s’ils ne sont pas conditionnés.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés

• assurez-vous que le transport, du moment de

l'achat jusqu'à celui de la mise en place dans le

compartiment, dure le moins longtemps possible;

• évitez d’ouvrir trop souvent la porte et ne la

laissez ouverte que le temps nécessaire.

• Il convient de faire très attention, car les aliments

dégelés, ne peuvent être recongelés.

• Ne dépassez jamais la date limite d’utilisation

généralement marquée sur les paquets.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures

figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il

vaut mieux ne pas ajouter d'autres aliments à

congeler pendant ce laps de temps;

• les produits destinés à la congélation doivent être

frais, bien nettoyés et d’excellente qualité;

• préparez de petites portions, de façon à faciliter

la congélation et à permettre de ne décongeler

que la quantité nécessaire;

• enveloppez les denrées dans du papier

d'aluminium ou de polythène, en éliminant les

bulles d'air et en fermant bien les paquets;

• évitez de placer des produits à congeler en

contact avec des denrées déjà entreposées, pour

éviter d'en élever la température;

• les aliments maigres se conservent mieux et plus

longtemps que les gras; le sel réduit la durée de

• ne consommez pas les bâtonnets glacés toute

de suite après les avoir sortis du congélateur. La

température très basse à laquelle ils se trouvent

peut provoquer des brûlures:

• indiquez sur chaque paquet la date de

congélation, afin de pouvoir contrôler le temps

• ne placez ni bouteilles ni boîtes de boissons

gazeuses dans le congélateur, car elles

pourraient éclater.8

Le dégivrage du compartiment réfrigérateur

s’effectue automatiquement, à chaque arrêt du

compresseur. L’eau de dégivrage est évacuée dans

un bac situé à l’arrière de l’appareil où elle

Nous recommandons de nettoyer

périodiquement l’orifice d’écoulement de l’eau

de dégivrage se trouvant dans la partie centrale

de la gouttière du compartiment réfrigérateur

afin d’éviter que l’eau, en débordant, ne coule

sur les denrées stockées dans la cuve. Utilisez à

cet effet le bâtonnet se trouvant dans l’orifice.

ENTRETIEN Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un

certain temps, prenez les précautions suivantes:

débranchez la prise de courant;

dégivrez-le et nettoyez-le à fond;

laissez les portes entrouvertes pour faire circuler de

l'air, de façon à éviter les mauvaises odeurs.

N’utilisez jamais d’objets métalliques pour nettoyer

l’appareil; vous risquez de l’endommager.

Nettoyez périodiquement l’intérieur de votre appareil

avec de l’eau tiède et du bicarbonate de soude.

Rincez et séchez soigneusement.

Dépoussiérez le condenseur situé à l'arrière de

l'appareil à l'aide d'une brosse ou d'un aspirateur.

Une accumulation de poussière risquerait de

diminuer le rendement de l'appareil.

Changement de l’ampoule

L’ampoule d’éclairage dans le compartiment

réfrigérateur est accessible si on effectue les

opérations suivantes:

• dévissez la vis de fixation du plafonnier;

• décrochez la partie mobile en exerçant une

pression sur celle-ci comme indiqué dans la

Lorsque la porte est ouverte, si l’ampoule

ne s’allume pas, il faut contrôler qu’elle soit bien

vissée; si cela n’élimine pas le problème, mettre

une autre ampoule qui ait la même puissance.La

puissance maximale est indiquée sur le

Débranchez l’appareil avant toute

Attention: Cet appareil contient des hydrocarbures

dans son circuit de réfrigérant; I’entretien et la

recharge ne doivent done être effectués que par du

personnel autorisé.9

Dans le congélateur, par contre, il faut éliminer le

givre à chaque fois qu'il y a une couche épaisse qui

s'est formée (de 4 mm environ), en se servant d’une

spatule en plastique. Pendant que l'on effectue cette

opération, il n'est pas nécessaire de couper le

courant ou d'enlever les denrées qui se trouvent

dans le compartiment. Pour effectuer un dégivrage

complet procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position

«O» ou débranchez l’appareil;

2. enveloppez les denrées dans plusieurs feuilles

de papier journal et conservez-les dans un

3. maintenez la porte ouverte et séchez l’eau de

4. une fois que le dégivrage est terminé, épongez

bien le congélateur;

5. ramenez le bouton du thermostat sur la position

désirée ou rebranchez l’appareil.

6. Après 2-3 heures de fonctionnement l’appareil

est à nouveau prêt à la conservation des produits

Pour cette opération n’utilisez jamais d’objet

métallique qui risquerait de détériorer l’appareil.

N’utilisez jamais de dispositifs mécaniques ou

autres moyens artificiels pour accélérer le

dégivrage, à part ceux préconisés.

L’élévation de température des denrées

congelées peut diminuer leur durée de

ANOMALIE DE FONCTIONNEMENT Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant

et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne

• s'il y a des traces d'eau au fond du compartiment

et si l'orifice d'écoulement de l'eau de dégivrage

est bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si

l'anomalie de fonctionnement persiste, adressez-

vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au

moment de l'appel, il vaut mieux indiquer le code

du modèle et le numéro d'immatriculation, qui se

trouvent sur le certificat de garantie ou sur la

plaque d'immatriculation placée à l'intérieur de

l'appareil, à gauche et en bas.10

Branchement électrique

Contrôlez, avant de brancher l’appareil, que le

voltage et la fréquence indiqués sur la plaque

signalétique correspondent à ceux de votre réseau.

Tolérance admise: ±6%.

Pour l’adaptation de l’appareil à des voltages

différents, l’adjonction d’un autotransformateur d’une

puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise

de terre réglementaire.

C'est pour cela que la prise du câble d'alimentation

est munie d'un contact prévu exprès. Si la prise de

courant du réseau domestique n'est pas branchée à

la terre, branchez l'appareil à une prise de terre à

part, conformément aux normes en vigueur, en vous

adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette

norme de prévention des accidents n'est pas

INSTALLATION Emplacement

Placez de préférence votre appareil loin d’une

source de chaleur (chauffage, cuisson ou rayons

solaires trop intenses).

Pour l’encastrement rapportez-vous aux instructions

relatives ci-jointes.

pouvoir être débranché du secteur; il

est donc nécessaire que la fiche reste accessible

une fois que l’installation est terminée.

INFORMATIONS TECHNIQUES Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche

Réversibilité de la porte

La porte de l’appareil a éte immobilisée pour le

transport au moyen de pivots. Enlevez le pivot

superieur et inferieur conformement au sens

d’ouverture de la porte.

-Cet appareil est conforme aux Directives

Communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la

suppression des interférences radio-électriques

- 73/23 CEE 19/02/73 (Basse Tension) et

modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité

Electromagnétique) et modifications

B A Arrêts pour clayettes

Votre appareil est équipé d’arrêts pour clayettes qui

permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante :

soulevez à l’arrière la clayette et poussez-la vers

l’avant jusqu’à ce qu’elle se dégage. Retirez les

Réversibilité de la porte

L’appareil est livré avec l’ouverture à

Pour changer le sens d’ouverture de la

porte suivez les indications ci-dessous

avant l’installation.

1. Dévissez le pivot supérieur et enlevez l’entretoise

3. Dévissez le pivot inférieur avec une clé et

repositionnez-le sur le côté opposé.

4. Remettez la porte en place, insérez la pièce

d’écartement et revissez le pivot supérieur sur le

Instructions pour l’encastrement

Pour des raisons de sécurité, la ventilation doit être

prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les

ouvertures de ventilation.

Il est également nécessaire que la niche soit

équipée d’un conduit d’areation ayant les mesures

Forer le meuble avec une perceuse dotée d'un foret

Ø 2,5 (pénétration maximale 10 mm);

fixer l'équerre sur l'appareil.

Veillez à maintenir une distance de 44 mm dans le

bas de l'appareil entre le bord de l'appareil et la

Le cache charnière inférieur qui se trouve dans le

sac d'accessoires sert à garantir la position exacte

du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le

câble d'alimentation.

E Appliquez le joint à pression, entre l’appareil et le

Fixez l’appareil à l’aide des 4 vis livrées à cet effet.

I I Sur le cache plastique (E), qui sert à recouvrir la

charnière et le pivot, retirez la pièce indiquée,

Cette opération est facilitée par la présence d'une

rainure, à l'intérieur du cache charnière, qui facilite le

retrait de cette pièce.

"Retirez la pièce marquée d'un DX, si le pivot est

inséré dans la charnière droite, ou la pièce marquée

d'un SX si le pivot est inséré dans la charnière

Fixer par encliquetage le couvercle (Hc) sur la

Ouvrir la porte de l’appareil et celle du meuble à 90°

environ. Introduire l’équerre (Hb) dans la glissière

(Ha). Tenir ensemble la porte de l’appareil et celle du

meuble et marquer la position des trous comme

l’indique la figure.

Enlever les équerres et pratiquer des trous de 2 mm

de ³ à 8 mm du bord externe de la porte. Remettre

l’équerre en place sur la glissière et fixer avec les vis

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique

Poser la glissière (Ha) sur la partie interne de la

porte du meuble comme l’indique la figure et

marquer la position des trous externes. Après avoir

pratiqué les trous, fixer la glissière avec les vis

Appliquez les caches (C-D) sur les ailettes des

butées et dans les trous des charnières.

Appliquez la grille d’aération (B) et les couvres-

Réversibilité du portillon du

compartiment congélateur

180° PR168 Hb PR167/1 Hd

Pour effectuer l’éventuel alignement de la porte du

meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler

que la porte de l’appareil se ferme parfaitement.

Fixer par encliquetage le couvercle (Hd) sur la

DÉCLARATION DE CONDITIONS DE GARANTIE Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se présenter. Notre

service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée

de vie de l’appareil n’en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l’Union Européenne 99/44/CE

et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation

ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l’utilisateur final.

L’appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute

défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de

l’appareil au premier consommateur final.

Ces conditions de garantie ne sont pas d’application en cas d’utilisation à des fins professionnelles ou de

2. La prestation sous garantie implique que l’appareil est remis dans l’état qu’il avait avant que la défectuosité

ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans

frais deviennent notre propriété.

3. Afin d’éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre

4. L’application de la garantie est soumise à la production par le consommateur des preuves d’achat avec la

date d’achat et/ou la date de livraison.

5. La garantie n’interviendra pas si des dommages causés à des pièces délicates, telles que le verre

(vitrocéramique), les matières synthétiques et le caoutchouc, résultent d’une mauvaise utilisation.

6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n’affectent pas la valeur et la

solidité générales de l’appareil.

7. L’obligation de garantie perd ses effets lorsque les défectuosités sont causées par :

• une réaction chimique ou électrochimique provoquée par l’eau,

• des conditions environnementales anormales en général,

• des conditions de fonctionnement inadaptées,

• un contact avec des produits agressifs.

8. La garantie ne s’applique pas pour les défectuosités, sont dues au transport, survenues en dehors de notre

responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d’entretien, ou

par le non-respect des indications de montage et d’utilisation, ne seront pas davantage couvertes par la

9. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou d’ interventions

pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l’adjonction

d’accessoires ou de pièces de rechange non d’origine.

10.Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les

interventions à domicile ne peuvent s’entrevoir que pour des appareils volumineux ou pour des appareils

11.Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise

en place de ceux-ci dans leur niche d’encastrement prennent plus d’une demi-heure, les frais de prestation

qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait

et de remise en place sont à charge de l’utilisateur.

12.Si au cours de la période de garantie, la réparation répétée d’une même défectuosité n’est pas concluante,

ou si les frais de réparations sont jugés disproportionnés, le remplacement de l’appareil défectueux par un

autre de même valeur peut être accompli en concertation avec le consommateur.

Dans ce cas nous nous réservons le droit de réclamer une participation financière calculée au prorata de la

période d’utilisation écoulée.

13.La réparation sous garantie n’entraîne pas de prolongation de la période normale de garantie, ni le départ

d’un nouveau cycle de garantie.

14.Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.

15.Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie

exclut toute indemnisation de dommages extérieurs à l’appareil dont le consommateur voudrait faire

prévaloir les droits. Dans le cas d’une responsabilité reconnue légalement, la compensation n’excèdera pas

la valeur d’achat de l’appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour

les appareils exportés, l’utilisateur doit d’abord s’assurer qu’ils satisfont aux conditions techniques (p. ex. : la

tension, la fréquence, les prescriptions d’installation, le type de gaz, etc.) pour le pays concernérespectif, et

qu’ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à

l’étranger, l’utilisateur doit d’abord s’assurer qu ‘ils répondent bien aux qualifications requises en Belgique. Des

adaptations indispensables ou souhaitée ne sont pas couvertes par la garantie et ne sont pas possibles dans

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie.

Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM Bergensesteenweg, 719 – 1502 LEMBEEK Tél. 02.363044417
