BEDIENUNGSANLEITUNG ZBA6317 ZANUSSI

ELECTROLUX HOME PRODUCTS BELGIUM Bergensesteenweg, 719 – 1502 LEMBEEK Tél. 02.363044417

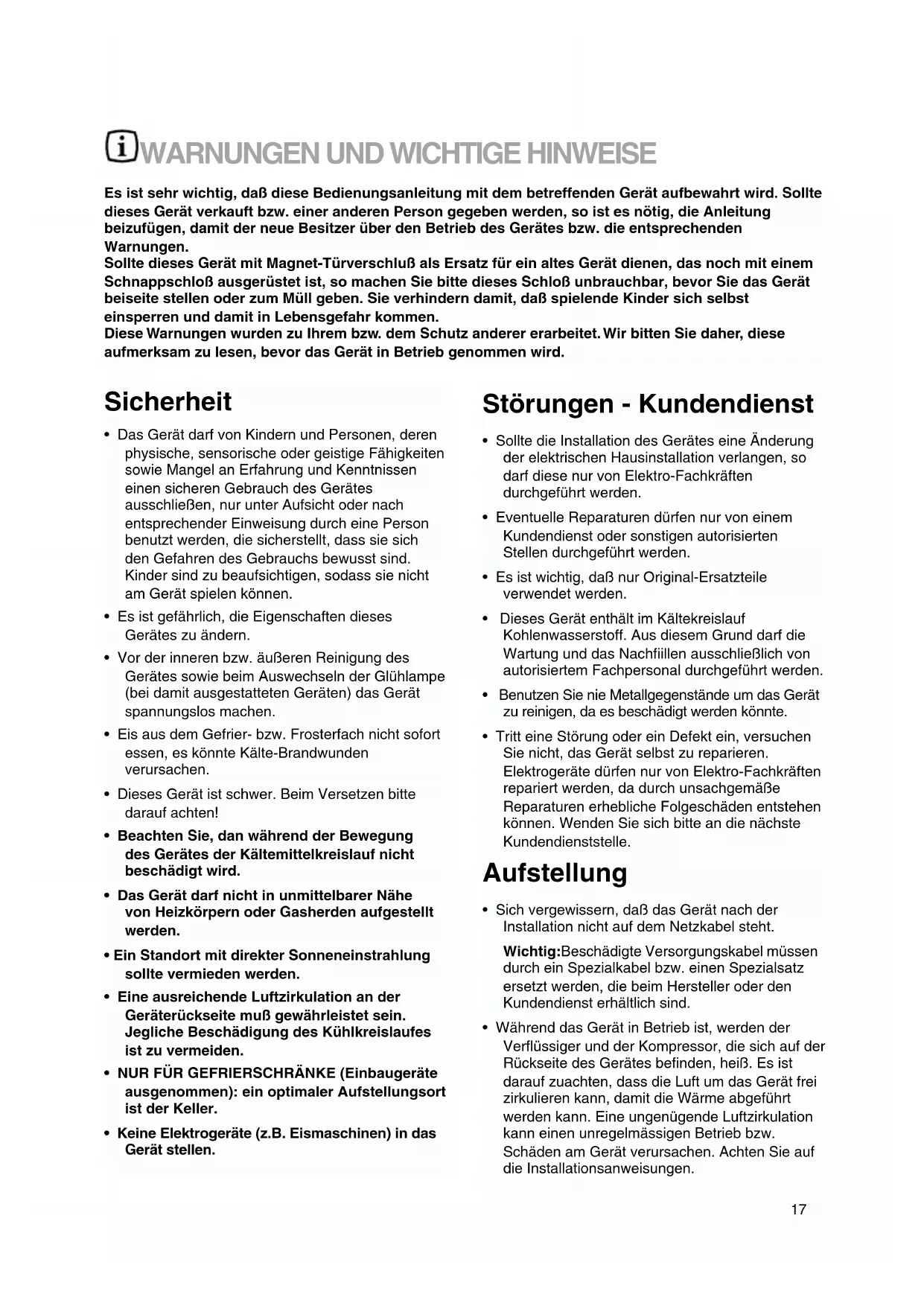

WARNUNGEN UND WICHTIGE HINWEISE Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte

dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung

beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden

Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem

Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät

beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst

einsperren und damit in Lebensgefahr kommen.

Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet.Wir bitten Sie daher, diese

aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

• Das Gerät darf von Kindern und Personen, deren

physische, sensorische oder geistige Fähigkeiten

sowie Mangel an Erfahrung und Kenntnissen

einen sicheren Gebrauch des Gerätes

ausschließen, nur unter Aufsicht oder nach

entsprechender Einweisung durch eine Person

benutzt werden, die sicherstellt, dass sie sich

den Gefahren des Gebrauchs bewusst sind.

Kinder sind zu beaufsichtigen, sodass sie nicht

am Gerät spielen können.

• Es ist gefährlich, die Eigenschaften dieses

• Vor der inneren bzw. äußeren Reinigung des

Gerätes sowie beim Auswechseln der Glühlampe

(bei damit ausgestatteten Geräten) das Gerät

spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort

essen, es könnte Kälte-Brandwunden

• Dieses Gerät ist schwer. Beim Versetzen bitte

• Beachten Sie, dan während der Bewegung

des Gerätes der Kältemittelkreislauf nicht

• Das Gerät darf nicht in unmittelbarer Nähe

von Heizkörpern oder Gasherden aufgestellt

• Ein Standort mit direkter Sonneneinstrahlung

sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der

Geräterückseite muß gewährleistet sein.

Jegliche Beschädigung des Kühlkreislaufes

• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte

ausgenommen): ein optimaler Aufstellungsort

• Keine Elektrogeräte (z.B. Eismaschinen) in das

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung

der elektrischen Hausinstallation verlangen, so

darf diese nur von Elektro-Fachkräften

durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem

Kundendienst oder sonstigen autorisierten

Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile

• Dieses Gerät enthält im Kältekreislauf

Kohlenwasserstoff. Aus diesem Grund darf die

Wartung und das Nachfiillen ausschließlich von

autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät

zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen

Sie nicht, das Gerät selbst zu reparieren.

Elektrogeräte dürfen nur von Elektro-Fachkräften

repariert werden, da durch unsachgemäße

Reparaturen erhebliche Folgeschäden entstehen

können. Wenden Sie sich bitte an die nächste

• Sich vergewissern, daß das Gerät nach der

Installation nicht auf dem Netzkabel steht.

Wichtig:Beschädigte Versorgungskabel müssen

durch ein Spezialkabel bzw. einen Spezialsatz

ersetzt werden, die beim Hersteller oder den

Kundendienst erhältlich sind.

• Während das Gerät in Betrieb ist, werden der

Verflüssiger und der Kompressor, die sich auf der

Rückseite des Gerätes befinden, heiß. Es ist

darauf zuachten, dass die Luft um das Gerät frei

zirkulieren kann, damit die Wärme abgeführt

werden kann. Eine ungenügende Luftzirkulation

kann einen unregelmässigen Betrieb bzw.

Schäden am Gerät verursachen. Achten Sie auf

die Installationsanweisungen.18

• Teile, die heiß werden (z.B. Kompressorgehäuse,

Verflüssiger und zugehörige Rohre), sollen nicht

frei zugänglich sein. Wo es auch immer möglich

ist, soll das Gerät mit der Rückseite gegen eine

Wand gestellt werden.

• Während des Transports kann es vorkommen, daß

das im Motorkompressor enthaltene Öl in den

Kältekreislauf abläuft. Man sollte mindestens 2

Std. warten, bevor das Gerät in Betrieb

genommen wird, damit das Öl in den Kompressor

• Die Haushaltskühl- und Gefriergeräte sind nur

zur Einlagerung bzw. zum Einfrieren von

Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei

Raumtemperaturen von +18°C bis +43°C (Klasse

T); +18°C bis +38°C (Klasse ST); +16°C bis

+32°C (Klasse N); +10°C bis +32°C (Klasse SN);

die Geräteklasse ist auf dem Typschild

Zu beachten: Wird dieses Gerätes bei anderen

Umgebungstemperaturen betrieben als den in

der entsprechenden Klimaklasse angegebenen

Werten, sind folgende Hinweise zu beachten:

sinkt die Umgebungstemperatur unter den

angegebenen Mindestwert ab, könnte die

Lagertemperatur im Gefrierabteil nicht mehr

garantiert sein; es wird daher empfohlen, die

eingelagerten Lebensmittel so rasch als möglich

• Einaufgetautes Produkt darf nicht wieder

• Für das Aufbewahren bzw. das Einfrieren der

Lebensmittel sind die Anweisungen des

Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich

im Laufe der Zeit alle kälteführenden Teile mit

einer Reif bzw. Eissicht. Diese Schicht wird je

nach Modell automatisch oder mit der Hand

• Die Reifsicht niemals mit Metallgegenständen

abkratzen, das Gerät könnte beschädigt werden.

Dazu nur einen Plastikschaber verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine

scharfkantigen oder spitzn Gegenstände

• Es sollten keine kohlensäurehaltigen Getränke in

das Gefrier- bzw. Frosterfach eingestellt werden,

sie könnten platzen.

Dieses Gerät enthält im Kühlkreislauf und in der

Isolierung kein ozonschädigendes Gas. Das

Gerät darf nicht mit dem Hausmüll entsorgt

werden. Eine Beschädigung des

Kältemittelkreislaufs, insbesondere des

Wärmetauschers auf der Rückseite des Gerätes,

muß verhindert werden. Auskunft über

Abholtermine oder Sammelplätze gibt die

örtliche Gemeindeverwaltung an. Die in diesem

Gerät verwendeten und mit dem Symbol

gekennzeichneten Materialien,sind

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner

Verpackung weist darauf hin, dass dieses Produkt

nicht als normaler Haushaltsabfall zu behandeln ist,

sondern an einem Sammelpunkt für das Recycling

von elektrischen und elektronischen Geräten

abgegeben werden muss. Durch Ihren Beitrag zum

korrekten Entsorgen dieses Produkts schützen Sie

die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches

Entsorgen gefährdet. Weitere Informationen über

das Recycling dieses Produkts erhalten Sie von

Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,

in dem Sie das Produkt gekauft haben.19

INHALT HINWEISE ZUR VERPACKUNGSENTSORGUNG Verpackungen und Packhilfsmittel unserer Elektro-

Großgeräte sind mit Ausnahme von Holzwerkstoffen

recyclingfähig und sollen grundsätzlich der

Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen

sollten in die entsprechenden Sammelbehälter

• Kunststoffverpackungsteile sollten ebenfalls in

die dafür vorgesehenen Sammelbehälter

gegeben werden. Solange solche in Ihrem

Wohngebiet noch nicht vorhanden sind, können

Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige

Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD PP für Polypropylen

BESTANDTEILE AUS PLASTIK Zur einfacheren Entsorgung und/oder Recycling ist

ein Großteil der Materialien dieses Gerätes

gekennzeichnet, um ihre Identifizierung zu

PS Warnungen und wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Hinweise zur Verpackungsentsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Gebrauch - Reinigung der Innenteile - Inbetriebnahme - Temperaturregelung - Richtig kühlen . . . . .20

Gebrauch - Einfrieren von frischen Lebensmittel - Aufbewahrung der Tiefkühlkost . . . . . . . . . . . . . . . .

Eiswürfelbereitung - Auftauen - Höhenverstellbare Abstellregale . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Gebrauch - Höhenverstellung der Innentürablagen - Herauziehbarer Vorratskorb . . . . . . . . . . . . . . . . .

Umluftsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Tips - Tips für das Kühlen - Tips für das Einfrieren - Tips für Tiefkühlkost . . . . . . . . . . . . . . . . . . . . . .23

Wartung - Regelmäßige Reinigung - Stillstandzeiten - Innenbeleuchtung - Abtauen . . . . . . . . . . . . .24

Störungen - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Technische Daten - Installation - Aufstellung - Transportsicherung - Elektrischer Anschluß - . . . . . .

Türanschlagwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Installation - Montageanleitungen für den integrierten Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Installation - Tü ranschlagwechsel - Gefrierabteil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3120

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen

Sie den typischen «Neugeruch» am besten durch

Auswaschen der Innenteile mit lauwarmem Wasser

und einem neutralen Reinigungsmittel Sorgfältig

Bitte keine Reinigungs- bzw. Scheuermittel

verwenden, die das Gerät beschädigen könnten.

Den Stecker in die Steckdose einsetzen. Kühl-

schranktür öffnen und Thermostatknopf von der

Stellung «O» (STOP) aus im Uhrzeigersinn drehen.

Das Gerät ist eingeschaltet. Den Stillstand des

Gerätes erhält man durch Drehen des

Thermostatknopfes auf das Symbol «O».

Die Temperatur wird automatisch geregelt und kann

erhöht werden (wärmer) durch Drehen des Thermo-

statknopfes auf niedrigere Einstellungen oder

verringert (kälter) durch das Drehen auf höhere

Zahlen. Die richtige Einstellung erhält man, unter

Berücksichtigung folgender, die Innentemperatur

beeinflussender Faktoren:

• Häufigkeit des Türöffnens,

• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die

Höchste Kälteeinstellung bei hoher

Raumtemperatur und erheblicher

Lebensmittelmenge kann fortdauernden

Kühlschrank-Betrieb verursachen, dabei kann

sich eine Reif- oder Eisschicht an der hinteren

Innenwand bilden. In diesem Falle den

Thermostatknopf auf wärmere Temperaturen

stellen, damit das automatische Abtauen, mit

folglich geringerem Stromverbrauch,

gewährleistet werden kann.

Hinweise zum richtigen Kühlen

Lebensmitteln und Getränken

Um die besten Leistungen des Kühlschrankes zu

erreichen, beachten Sie bitte folgendes:

•. Keine warmen Speisen oder dampfenden

Flüssigkeiten in den Kühlschrank einstellen.

•. Geruchverbreitende Lebensmittel müssen

abgedeckt oder eingewickelt werden.

•. Die Lebensmittel müssen so eingelagert werden,

daß die Kälte um sie frei zirkulieren kann.

Aufbewahrung der Tiefkühlkost

Das Gefrierfach eignet sich zur langfristigen

Einlagerung von Tiefkühlkost.

Nach einem längeren Stillstand oder bei der ersten

Inbetriebnahme des Gerätes muß vor der

Einlagerung der Tiefkühlkost die höchste Stellung

des Thermostatknopfes gewählt werden. Nach ca. 2

Std. kann dieser auf eine mittlere Stellung

zurückgedreht werden.

Im Falle einer Stromunterbrechung während der

Lagerung von Tiefkühlkost bzw. von

eingefrorenen Lebensmitteln soll die Tür des

Gefrierfaches nicht geöffnet werden. Die

Tiefkühlkost verdirbt nicht, wenn es sich um eine

kurze Unterbrechung handelt (bis 6-8 Std.) und

das Gerät voll ist.Wenn das nicht der Fall ist, ist

es nötig, die tiefgefrorenen Lebensmittel

innerhalb kurzer Zeit zu verbrauchen (eine

Temperaturerhöhung der Tiefkühlkost verkürzt

die Aufbewahrungsdauer).

Die eingefrorenen oder tiefgekühlten Lebensmittel

sollten vor dem Gebrauch aufgetaut werden, indem

man sie am besten im Kühlabteil oder je nach der

zur Verfügung stehenden Zeit bei Raumtemperatur

auftaut. Kleine Stücke können eingefroren gekocht

werden. Selbstverständlich verlängert sich dabei die

Das Gerät hat eine oder mehrere Eiswürfelschalen,

welche mit Wasser aufgefüllt in das Gefrierfach

Bitte zur Entnahme der Eiswürfelschalen keine

Metallgegenstände benutzen!

Einfrieren von frischen

Das 4 Sterne-Gefrierfach eignet sich zur

langfristigen Einlagerung von Tiefkühlkost sowie

zum Einfrieren frischer Kost.

Für das Einfrieren von Lebensmitteln ist es nicht

nötig, die Thermostateinstellung zu ändern.

Wünscht man aber ein rasches Einfrieren, so muß

der Thermostatknopf auf die höchste Stellung

gedreht werden. Sollte jedoch bei dieser Einstellung

die Temperatur im Kühlraum unter 0°C sinken, so

muß eine niedrigere Reglerstellung gewählt werden.

Höhenverstellbare Abstellregale

Der Abstand zwischen den verschiedenen

Abstellregalen kann je nach Wunsch geändert

werden. Dazu die Regale herausnehmen und auf

das gewünschte Niveau einsetzen.

Zur besseren Raumnutzung können die vorderen

Halbteile der Ablagen auf die rückwärtigen

hinaufgelegt werden.

D33822 Höhenverstellung derAbstellregaleZur Einlagerung von Lebensmittel-Packungenverschiedener Größe, sind die Abstellregale derInnentür höhenverstellbar.Hierzu wie folgt vorgehen:das Abstellregal stufenweise in Pfeilrichtung drückenbis es frei wird; dann in der gewünschten Höhewieder anbringen.Herausziehbarer VorratskorbIm Kühlraum unten befindet sich einherausziehbarer Vorratskorb, der zur Einlagerungvon Obst, Gemüse und Flaschen geeignet ist. SCHALTER 6

O Bild 1Bild 2UmluftsystemDer Kühlschrank ist innen mit einem speziellenGebläse, dem sogenannten D.A.C. (Dynamik AirCooling) ausgestattet, das über den Schalter (seheBild 1) eingeschaltet wird. Das Aufleuchten dergrünen Kontrollleuchte bedeutet, dass das Gebläuseläuft.Der Gebrauch des Gebläses (D.A.C.) ist bei einerRaumtemperatur über 25°C besondersempfehlenswert.Der Thermostat des Kühlschranks muss laut auf denBereich (sehe Bild 2).Diese Vorrichtung gewährt ein rasches Abkühlen derNahrungsmittel bzw. eine bessereTemperaturgleichmäßigkeit im gesamtenKühlschrank.23

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten,

• daß die Tiefkühlkost beim Verkäufer gut

• daß der Transport vom Verkäufer zum

Verbraucher in kurzer Zeit erfolgt.

• Tür so wenig wie möglich öffnen und nicht offen

• Einmal aufgetaute Lebensmittel verderben

schnell und können kein ein zweites Mal

• Das Haltbarkeitsdatum auf der

Tiefkühlkostverpackung sollte nicht überschritten

TIPS Tips für das Kühlen

Nachstehend einige praktische Ratschläge:

Fleisch (alle Sorten) in Plastikfolie einpacken und

auf die Glasplatte, die sich über der Gemüseschale

(über den Gemüseschalen) befindet, legen.

In dieser Lage kann das Fleisch längstens 1-2

Tage aufbewahrt werden.

Gekochte Nahrungsmittel, kalte Platten, usw.

zugedeckt aufbewahren. Sie können auf jeden

beliebigen Rost gelegt werden.

Obst und Gemüse: nach vorherigem Säubern und

Waschen in der Gemüseschale (in den

Gemüseschalen) aufbewahren.

Butter und Käse: in speziellen Behältern aufbe-

wahren oder in Alu- bzw. Plastikfolie einpacken, um

den Kontakt mit der Luft zu vermeiden.

Milch in Flaschen: gut verschlossen auf die Konsol

der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und

Knoblauch nicht verpackt sind, sollen sie nicht

in den Kühlschrank gegeben werden.

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel

geben wir folgende Ratschläge:

• Das Gefriervermögen des Gefrierabteils (in 24

Std.) kann auf dem Typenschild abgelesen

• Der Gefriervorgang dauert ca. 24 Stunden. In

dieser Zeit sollte keine zusätzliche Ware in das

Gefrierabteil eingelegt werden.

• Nur erstklassige, frische und gut gesäuberte

Produkte einfrieren.

• Die Nahrungsmittel vor dem Einfrieren in kleine

Portionen einteilen, damit der Gefriervorgang

beschleunigt wird; dies ermöglicht das spätere

Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien

luftdicht verpacken.

• Es soll vermieden werden, daß die

einzufrierenden Lebensmittel mit den bereits

eingefrorenen in Berührung kommen, um eine

Wärmeübertragung an diese zu verhindern.

• Es ist zu beachten, daß mageres Fleisch besser

und länger haltbar ist. Fetthaltiges Fleisch hat

eine geringere Lagerzeit. Ferner reduziert Salz

die Haltbarkeitsdauer.

• Speiseeis, direkt aus dem Gefrierfach

genommen, kann Kälte-Brandwunden

• Es ist empfehlenswert, auf der Verpackung das

Einfrierdatum zu notieren, damit die

Aufbewahrungszeit eingehalten werden kann.

• Es sollten keine kohlensäurehaltigen

Getränke in das Gefrierfach eingestellt

werden, da sie explodieren können.24

WARTUNG Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie

folgendermaßen vorgehen:

den Stecker aus der Steckdose ziehen;

alle Lebensmittel herausnehmen;

Gerät abtauen, Innenraum und Zubehörteile

die Türen offen lassen, um im Innern eine gute

Luftzirkulation zu gewährleisten und somit

Geruchsbildung zu vermeiden.

Die sich auf dem Verdampfer des Kühlschrankes

bildende Reifschicht taut jedesmal in den Stillstand-

zeiten des Motorkompressors von selbst ab. Das

Tauwasser läuft durch eine Rinne in eine Plastik-

schale auf der Rückseite des Gerätes (über dem

Kompressor) und verdunstet dort.

Wir empfehlen, das in der Mitte der

Abtauwasserrinne des Kühlraumes befindliche

Ablaufloch für das Abtauwasser regelmäßig zu

reinigen, um zu vermeiden, daß das

Abtauwasser auf die eingelagerten Lebensmittel

tropft.Verwenden Sie den dafür vorgesehenen

Reiniger,der sich schon im Ablaufloch befindet.

Die Innenbeleuchtungslampe im Kühlabteil ist durch

folgende Arbeitsschritte zugänglich:

• Lösen Sie die Befestigungsschraube der

• Heben Sie den beweglichen Teil ab, indem Sie

wie in der Abbildung gezeigt darauf drücken.

Sollte sich die Beleuchtung beim Öffnen

der Türe nicht einschalten, ist zu überprüfen, ob

die Glühbirne fest eingeschraubt ist; wenn die

Störung dennoch bestehen bleibt, die defekte

Glühbirne durch eine neue Birne gleicher

Die maximale Leistung ist am Leuchtkörper

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät

zu reinigen, da es beschädigt werden könnte. Den

Innenraum mit lauwarmem Wasser und Natron

Gut nachwaschen und sorgfältig trocknen.

Den Kondensator und den Motorkompressor mit

einer Bürste oder einem Staubsauger reinigen. Dies

begünstigt den guten Betrieb mit folglicher

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen.

Achtung: Dieses Gerät enthält im Kältekreislauf

Kohlenwasserstoff. Aus diesem Grund darf die

Wartung und das Nachfiillen ausschließlich von

autorisiertem Fachpersonal durchgeführt werden.25

Die sich im Gefrierfach bildende Reifschicht soll,

sobald diese eine Stärke von 4 mm erreicht hat, mit

einem Plastikschaber abgekratzt werden. Während

dieses Vorganges ist es nicht nötig, das Gerät

auszuschalten und die Nahrungsmittel

Wenn sich jedoch eine dicke Eisschicht bildet, muß

man vollkommen abtauen. Um ein vollständiges

Abtauen durchzuführen, geht man wie folgt vor:

1. Den Thermostatknopf auf «O» einstellen oder

den Stecker aus der Steckdose herausziehen.

2. Die eventuell im Frosterfach liegenden

Lebensmittel herausnehmen, sie in

Zeitungspapier einwickeln und sehr kühl

3. Tür offen lassen und das Wasser, da sich

während des Abtauens bildet, mit einem

Schwamm oder Tuch entfernen.

4. Nach beendetem Abtauprozeß das Gefrierteil gut

5. Plastikschaber für späteren Gebrauch

6. Thermostatknopf auf die gewünschte Position

einstellen oder Stecker wieder einstecken. Nach

2-3 Stunden Betrieb können die Lebensmittel

wieder eingelagert werden.

STÖRUNGEN Falls das Gerät Störungen aufweisen sollte,

überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen

Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Befindet sich der Thermostatknopf in richtiger

• Wasserpfütze auf dem Boden des Kühlfaches:

• Abtauwasserloch verstopft? (siehe Abschnitt

Sollten Sie nach o.e. Prüfungen zu keinem Resultat

kommen, so wenden Sie sich bitte an unseren

nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu

ermöglichen, ist es beim Anruf an den

Kundendienst notwendig, die Modell- und

Seriennummer anzugeben, die Sie dem

Garantieschein oder dem Typenschild (– linke

Seite – unten) entnehmen können.

Benutzen Sie niemals Metallgegenstände, um die

Reifschicht abzukratzen, damit eine

Beschädigungen des Gerätes vermieden werden

Benutzen Sie kein mechanisches oder anderes

Mittel für einen schnelleren Abtauprozeß mit

Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkühlkost während

des Abtauens könnte die Aufbewahrungsdauer

uß möglich sein, das Gerät vom Netz zu

trennenn; Nach der Installation muß die Steckdose

daher zugänglich bleiben.

INSTALLATION Aufstellung

Das Gerät sollte nicht in der Nähe von

Wärmequellen wie Heizkörpern oder Öfen

aufgestellt und vor direkter Sonneneinstrahlung

Für den Einbau bitte den entsprechenden Abschnitt

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken,

überprüfen Sie bitte, daß die auf dem Typenschild

des Gerätes angegebene Spannung sowie

Frequenz mit dem Anschlußwert des Hauses

übereinstimmen. Eine Abweichung von ±6% von der

Nominalspannung ist zulässig. Für die Anpassung

des Gerätes an andere Spannungen muß ein

Spartransformator angemessener Leistung

vorgeschaltet werden.

Das Gerät muß unbedingt vorschriftsmäßig geerdet

werden. Zu diesem Zweck ist der Stecker des

Speisekabels mit dem dafür vorgesehenen Kontakt

versehen. Sollte die Netzleitung im Haus nicht mit

einer Erdleitung versehen sein, so muß das Gerät

an eine getrennte Erdleitung vorschriftsmäßig und

unter Hinzuziehung eines Fachmanns

angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab,

falls diese Unfallverhütungsvorschrift nicht

Dieses Gerät entspricht der folgende EWG Richtlinie:

TECHNISCHE DATEN Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der

Zur Transportsicherung wurde die Gerätetür an

beiden Anschlagseiten mit Scharnierstiften befestigt.

Je nach Türanschlag, Scharnierstift auf einer Seite

oben und unten entfernen.

- 87/308 EWG vom 2.6.87 (Deutschland-

Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84

(Österreich-Ausführung) bezüglich

- 73/23 EWG vom 19/02/73 (Niederspannung)

und folgende Änderungen;

- 89/336 EWG vom 03/05/89

(Elektromagnetische Verträglichkeit) und

folgende Änderungen.

Transportsicherungen

Ihr Gerät ist mit Transportsicherung versehen, die

die Ablage während des Transportes sichern.

Entfernen Sie diese wie folgt:

Ablage hinten hochheben, in Pfeilrichtung ziehen bis

sich die Ablage löst und die Sicherungen entfernen.

Montageanleitung für den

Aus Gründen der Sicherheit muß eine

Mindestbelüftung gesichert sein, wie aus der

Achtung: Die Ventilations - Öffnungen

müssenimmer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein

Lüftungskamin mit filgenden Massen notwendig:

Das Gerät wird mit Türanschlag von rechts

Falls einen gegenüberliegenden

Türanschlag erfordert wird; gehen Sie wie

folgt vor bevor Sie das Gerät einbauen.

1. Obere Scharnierstift abschrauben und

Kunstoffteil entfernen.

3. Den unteren Bolzen mit einem Schlüssel

losschrauben und auf der gegenüber liegenden

4. Auf der gegenüber liegenden Seite die Tür wieder

einsetzen, das Distanzstück einlegen und den

oberen Bolzen wieder festschrauben

Fugenabdeckprofil oben um die Winkeldicke

ausschneiden und zwischen Gerät und

Möbelseitenwand eindrücken.

Gerät mit den 4 beiliegenden Schrauben befestigen.

I I Vergewissern Sie sich, dass unten zwischen dem

Küchenmöbel und dem Rand des Geräts ein

Abstand von 44 mm besteht.

Die untere Scharnierabdeckung (im Zubehörbeutel)

dient zur genauen Ausrichtung zwischen

Küchenmöbel und Gerät.

Darüber hinaus darf das Gerät das Netzkabel nicht

Das Möbel mit einer Bohrspitze von Ø 2,5 bohren

(maximal 10 mm tief);

Das Winkeleisen am Gerät befestigen.29

Die Schiene (Ha) auf der Innenseite der Möbeltür

auflegen (siehe Abb.) und die Position der äußeren

Bohrlöcher anzeichnen. Nachdem die Löcher

gebohrt wurden, die Schiene mit den mitgelieferten

Schrauben befestigen.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken,

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb.

In die Befestigungs- und Scharnierlöcher

beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckungen (E)

B E E D C Brechen Sie aus der Plastikabdeckung (E), die das

Scharnier mit Stift bedeckt, die in der Abbildung

gekennzeichneten Teile heraus.

Dies wird durch die vorgestanzten Ausbruchlinien

erleichtert. "Entfernen Sie das mit DX

gekennzeichnete Teil, wenn der Stift am rechten

Scharnier angebracht werden soll, andernfalls das

mit SX gekennzeichnete Teil."30

Türanschlagwechsel- Gefrierabteil

180° PR168 Hb PR167/1 Hd

Für eine allfällig notwendige Ausrichtung der

Möbeltür, den Spielraum der Langlöcher nutzen.

Nach Beendigung der Arbeiten den einwandfreien

Verschluß der Gerätetür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken,

Gerätetür und Möbeltür auf ca. 90° öffnen. Den

Winkel (Hb) in der Schiene (Ha) einsetzen.

Gerätetür und Möbeltür zusammenhalten und die

Bohrlöcher anzeichnen (siehe Abb.).

Winkel abnehmen und die Bohrlöcher mit Ø 2mm

und einem Abstand von 8 mm von der

Türaußenkante ausführen. Den Winkel wieder auf

der Schiene anbringen und mit den mitgelieferten

Schrauben befestigen.31

GARANTIEBEDINGUNGEN Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen.

Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl während des

Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der

Lebensdauer des Geräts führt.

Die vorliegenden Garantiebedingungen beruhen auf der Richtlinie der Europäischen Union 99/44/EG sowie

den Bestimmungen des Bürgerlichen Gesetzbuches. Die dem Kunden aufgrund dieser Gesetze zustehenden

Rechte können durch die vorliegenden Garantiebedingungen nicht geändert werden.

Diese Garantiebedingungen ziehen keine Einschränkung der Garantieverpflichtungen des Verkäufers

gegenüber dem Endbenutzer nach sich. Die Garantie für das Gerät erfolgt im Rahmen und unter Beachtung

folgender Bedingungen:

1. Bei Beachtung der in den Absätzen 2 bis 15 niedergelegten Bestimmungen beheben wir kostenlos jeden

Defekt, der während eines Zeitraums von 24 Monaten ab dem Datum der Übergabe des Geräts an den

ersten Endkunden auftritt.

Diese Garantiebedingungen gelten nicht im Falle einer Nutzung des Geräts zu gewerblichen oder

vergleichbaren Zwecken.

2. Die Garantieleistung zielt auf eine Wiederherstellung des Gerätezustands vor dem Auftreten des Defekts

ab. Die defekten Bestandteile werden ausgetauscht oder repariert. Kostenlos ausgetauschte Bestandteile

gehen in unser Eigentum über.

3. Um schwereren Schäden vorzubeugen, müssen wir über den Defekt unverzüglich in Kenntnis gesetzt

4. Bedingung für die Gewährung der Garantieleistung ist, dass der Kunde die Kaufbelege mit dem Kauf-

und/oder Übergabedatum vorlegt.

5. Die Garantie greift nicht, wenn Schäden an empfindlichen Bestandteilen, wie z.B. Glas (Glaskeramik),

Kunststoffen oder Gummi, auf unsachgemäßen Gebrauch zurückzuführen sind.

6. Eine Inanspruchnahme der Garantie ist nicht möglich bei kleinen Veränderungen ohne Auswirkungen auf

Gesamtwert und -stabilität des Geräts.

7. Die Garantieverpflichtung erlischt, wenn der Defekt auf eine der folgenden Ursachen zurückzuführen ist:

• eine chemische oder elektrochemische Reaktion infolge von Wassereinwirkung,

• allgemein anomale Umweltbedingungen,

• unsachgemäße Betriebsbedingungen,

• Kontakt mit aggressiven Substanzen.

8. Die Garantie erstreckt sich nicht auf außerhalb unseres Verantwortungsbereichs auftretende

Transportschäden. Auch Schäden infolge unsachgemäßer Aufstellung oder Installation, mangelnder

Wartung, oder Nicht-Beachtung der Aufstellungs- und Installationshinweise sind durch die Garantie nicht

9. Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen oder Eingriffen durch nicht-

qualifizierte oder nicht-kompetente Personen, oder infolge des Einbaus von nicht-originalen Zubehör- oder

10.Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben bzw. dorthin geschickt werden.

Heimkundendienst kommt nur bei großen Geräten oder bei Einbaugeräten in Frage.

11.Bei Einbau- oder Unterbaugeräten sowie bei Geräten, die derart befestigt oder aufgehängt sind, dass für

den Aus- und Wiedereinbau in die betreffende Einbaunische mehr als eine halbe Stunde erforderlich ist,

werden die anfallenden Zusatzleistungen in Rechnung gestellt. Etwaige Schäden infolge derartiger Aus-

und Wiedereinbauarbeiten gehen zu Lasten des Kunden.

12.Wenn während des Garantiezeitraums eine wiederholte Reparatur ein und desselben Defekts zu keinem

befriedigenden Ergebnis führt, oder bei unverhältnismäßig hohen Reparaturkosten kann, in Abstimmung mit

dem Kunden, ein Austausch des defekten Geräts durch ein gleichwertiges anderes erfolgen.

In diesem Fall behalten wir uns das Recht vor, vom Kunden eine finanzielle Beteiligung zu verlangen, die

anteilig zum verstrichenen Nutzungszeitraum berechnet wird.

13.Eine Reparatur im Rahmen der Garantie zieht weder eine Verlängerung des normalen Garantiezeitraums

noch den Beginn eines neuen Garantiezyklus nach sich.

14.Auf Reparaturen gewähren wir eine Garantie von 12 Monaten, unter Beschränkung auf das Wiederauftreten

15.Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschrieben ist, wird durch die vorliegenden

Garantiebedingungen jede durch den Kunden u.U. geforderte Entschädigung für über das Gerät

hinausgehende Schäden ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal

eine Entschädigung in Höhe des Kaufpreises des Geräts.

Diese Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und benutzte Geräte. Bei Geräten,

die exportiert werden, muss sich der Kunde zunächst vergewissern, dass sämtliche technischen Vorgaben

(z.B. Netzspannung und -frequenz, Anschlussvorschriften, Gasart usw.) für das betreffende Land erfüllt sind

und dass das Gerät sich für die Klima- und Umweltbedingungen vor Ort eignet. Bei im Ausland gekauften

Geräten muss der Kunde sich zunächst vergewissern, dass sie die Vorschriften und Anforderungen für Belgien

erfüllen. Etwaige erforderliche oder gewünschte Änderungen sind durch die Garantie nicht abgedeckt und sind

nicht in allen Fällen möglich.

Der Kundendienst steht auch nach Ablauf des Garantiezeitraums jederzeit gerne zu Ihrer Verfügung.

Adresse unseres Kundendiensts:

ELECTROLUX HOME PRODUCTS BELGIUM Bergensesteenweg, 719 – B-1502 LEMBEEK Tel. 02.3630444WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het

andere mechanische toestellen of kunstmatige
