GEBRUIKSAANWIJZING ZBA6317 ZANUSSI

Adresse unseres Kundendiensts:

ELECTROLUX HOME PRODUCTS BELGIUM Bergensesteenweg, 719 – B-1502 LEMBEEK Tel. 02.3630444WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het

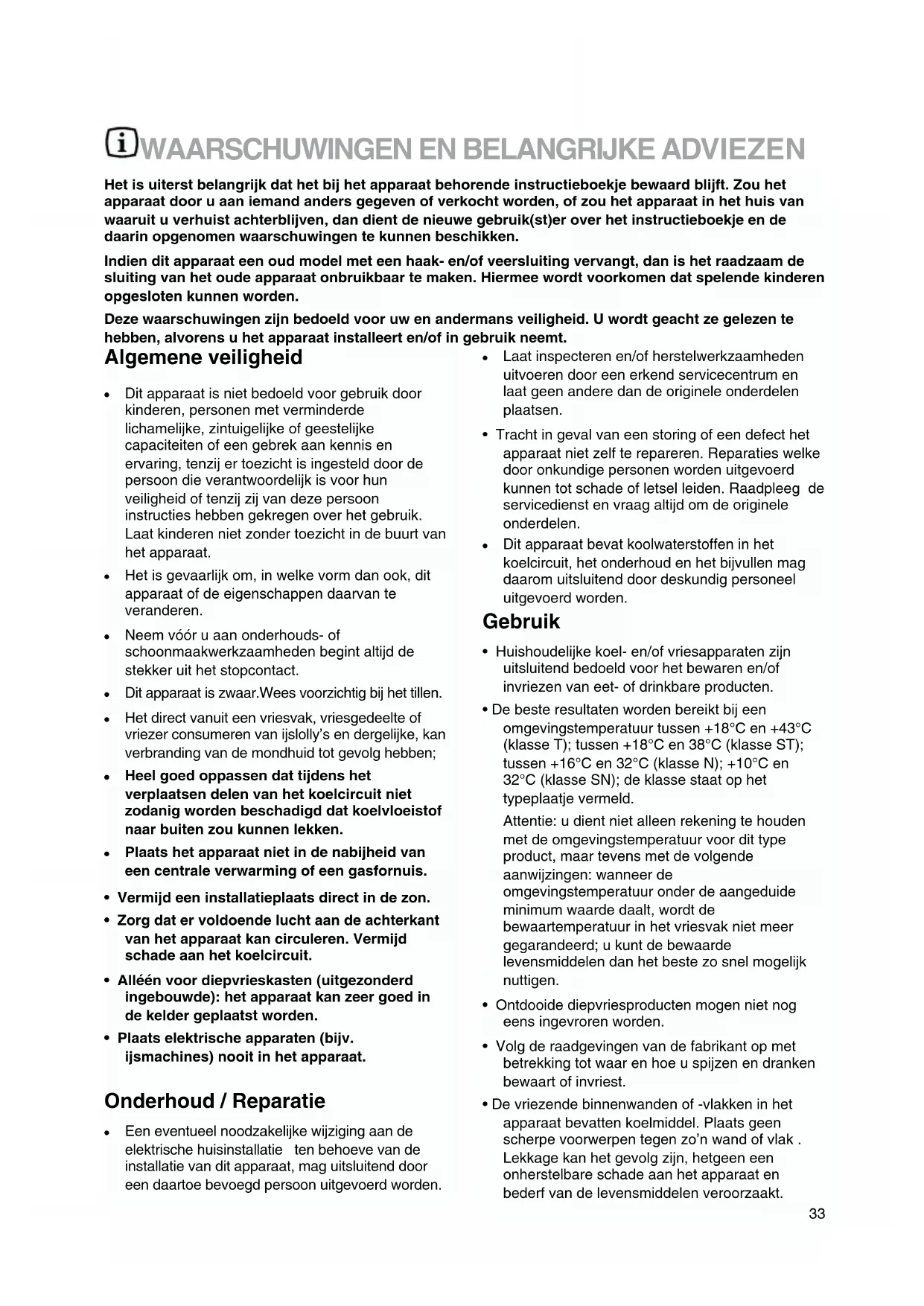

apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van

waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de

daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat een oud model met een haak- en/of veersluiting vervangt, dan is het raadzaam de

sluiting van het oude apparaat onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen

opgesloten kunnen worden.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te

hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Dit apparaat is niet bedoeld voor gebruik door

kinderen, personen met verminderde

lichamelijke, zintuigelijke of geestelijke

capaciteiten of een gebrek aan kennis en

ervaring, tenzij er toezicht is ingesteld door de

persoon die verantwoordelijk is voor hun

veiligheid of tenzij zij van deze persoon

instructies hebben gekregen over het gebruik.

Laat kinderen niet zonder toezicht in de buurt van

Het is gevaarlijk om, in welke vorm dan ook, dit

apparaat of de eigenschappen daarvan te

Neem vóór u aan onderhouds- of

schoonmaakwerkzaamheden begint altijd de

stekker uit het stopcontact.

Dit apparaat is zwaar.Wees voorzichtig bij het tillen.

Het direct vanuit een vriesvak, vriesgedeelte of

vriezer consumeren van ijslolly’s en dergelijke, kan

verbranding van de mondhuid tot gevolg hebben;

Heel goed oppassen dat tijdens het

verplaatsen delen van het koelcircuit niet

zodanig worden beschadigd dat koelvloeistof

naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van

een centrale verwarming of een gasfornuis.

• Vermijd een installatieplaats direct in de zon.

• Zorg dat er voldoende lucht aan de achterkant

van het apparaat kan circuleren. Vermijd

schade aan het koelcircuit.

• Alléén voor diepvrieskasten (uitgezonderd

ingebouwde): het apparaat kan zeer goed in

de kelder geplaatst worden.

• Plaats elektrische apparaten (bijv.

ijsmachines) nooit in het apparaat.

Onderhoud / Reparatie

Een eventueel noodzakelijke wijziging aan de

elektrische huisinstallatie ten behoeve van de

installatie van dit apparaat, mag uitsluitend door

een daartoe bevoegd persoon uitgevoerd worden.

Laat inspecteren en/of herstelwerkzaamheden

uitvoeren door een erkend servicecentrum en

laat geen andere dan de originele onderdelen

• Tracht in geval van een storing of een defect het

apparaat niet zelf te repareren. Reparaties welke

door onkundige personen worden uitgevoerd

kunnen tot schade of letsel leiden. Raadpleeg de

servicedienst en vraag altijd om de originele

Dit apparaat bevat koolwaterstoffen in het

koelcircuit, het onderhoud en het bijvullen mag

daarom uitsluitend door deskundig personeel

• Huishoudelijke koel- en/of vriesapparaten zijn

uitsluitend bedoeld voor het bewaren en/of

invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een

omgevingstemperatuur tussen +18°C en +43°C

(klasse T); tussen +18°C en 38°C (klasse ST);

tussen +16°C en 32°C (klasse N); +10°C en

32°C (klasse SN); de klasse staat op het

typeplaatje vermeld.

Attentie: u dient niet alleen rekening te houden

met de omgevingstemperatuur voor dit type

product, maar tevens met de volgende

aanwijzingen: wanneer de

omgevingstemperatuur onder de aangeduide

minimum waarde daalt, wordt de

bewaartemperatuur in het vriesvak niet meer

gegarandeerd; u kunt de bewaarde

levensmiddelen dan het beste zo snel mogelijk

• Ontdooide diepvriesproducten mogen niet nog

eens ingevroren worden.

• Volg de raadgevingen van de fabrikant op met

betrekking tot waar en hoe u spijzen en dranken

bewaart of invriest.

• De vriezende binnenwanden of -vlakken in het

apparaat bevatten koelmiddel. Plaats geen

scherpe voorwerpen tegen zo’n wand of vlak .

Lekkage kan het gevolg zijn, hetgeen een

onherstelbare schade aan het apparaat en

bederf van de levensmiddelen veroorzaakt.

Verwijder nooit ijs of rijp met een scherp

voorwerp maar gebruik daarvoor een kunststof

spatel. Verwijder ijs niet met geweld, bovendien

mag ijs alleen verwijderd worden tijdens het

ontdooien van het apparaat.

• Plaats geen koolzuurhoudende of mousserende

dranken in het vriesgedeelte of een vriezer,

omdat de blikjes of flessen onder druk komen te

staan en hierdoor kunnen exploderen waardoor

het apparaat beschadigd wordt. Gebruik geen

andere mechanische toestellen of kunstmatige

middelen om het ontdooien te versnellen.

Volg alleen de aanwijzingen van de fabrikant.

Gebruik geen metalen voorwerpen om het

apparaat schoon te maken, omdat het hierdoor

beschadigd kan worden.

• Tijdens de normale werking worden de

condenser en de compressor aan de achterkant

behoorlijk warm. Uit veiligheidsoverwegingen

dient voor een minimum aan ventilatie te worden

gezorgd, zoals aangeduid wordt in de instructies.

Let op: Zorg ervoor dat de

ventilatieopeningen niet bedekt worden.

• Kijk uit dat het apparaat niet op het aansluitsnoer

Belangrijk: Als het aansluitsnoer beschadigd

raakt, moet het snoer eventueel met stekker en al

vervangen worden, deze onderdelen zijn

verkrijgbaar bij de fabrikant of de service

• Indien het apparaat horizontaal vervoerd wordt

kan olie vanuit de compressor in het koelcircuit

vloeien. Wacht, na het plaatsen van het apparaat,

ten minste twee uur alvorens de stekker in het

stopcontact te steken, zodat de olie terug kan

vloeien naar de compressor.

• Er zijn werkende delen die warm worden. Zorg

altijd voor een goede ventilatie, omdat anders

onderdelen kapot kunnen gaan en de inhoud van

de diepvriezer kan bederven. Zie de installatie-

• Delen die heet worden mogen niet toegankelijk

zijn. Plaats het apparaat waar mogelijk tegen een

Dit apparaat bevat zowel in het koelcircuit als in de

isolatie geen ozon onvriendelijke stoffen. Het

apparaat mag niet samen met het huisvuil of

gesloopte apparaten worden weggegooid.Vermijd

dat het koelcircuit beschadigd wordt.Vooral aan de

achterkant in de buurt van de warmtewisselaar.

Informeer bij de gemeente wie het apparaat ophaalt

of waar het bezorgd moet worden. De materialen in

dit apparaat die voorzien zijn van het symbool

zijn geschikt voor recycling.

Weggooien van oude apparaten

Het symbool op het product of op de

verpakking wijst erop dat dit product niet als

huishoudafval mag worden behandeld, maar moet

worden afgegeven bij een verzamelpunt waar

elektrische en elektronische apparatuur wordt

gerecycled. Als u ervoor zorgt dat dit product op de

juiste manier wordt verwijderd, voorkomt u mogelijk

negatieve gevolgen voor mens en milieu die zich

zouden kunnen voordoen in geval van verkeerde

afvalverwerking. Voor gedetailleerdere informatie

over het recyclen van dit product, kunt u contact

opnemen met de gemeente, de gemeentereiniging

of de winkel waar u het product hebt gekoch.35

INHOUD AANWIJZINGZN VOOR HET WEGWERPEN VAN VERPAKKINGSMATERIAAL Het verpakkingsmateriaal van onze grote elektische

huishoudelijke apparaten kan met uitzondering van

houten onderdelen, gerecycled worden en dus bij

het kringloopafval worden gezet.

Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale

papierbakken te werpen.

• Plastik verpakkingsmateriaal in de speciaal

daarvoor bestemde plastic-containers te gooien.

Indien dit soort bakken in uw buurt nog niet

voorkomen mag u hat materiaal aan de

vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts

recycleerbare kunststoffen. Zie de voorbeelden.

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD PP voor Polypropyleen

PLASTIC BESTANDDELEN Om er gemakkelijk achter te komen hoe u het

materiaal van dit apparaat moet wegwerpen en/of

recycleren zijn op verschillende plaatsen herkenbare

symbolen aangebracht.

Aanwijzingen voor het wegwerpen van verpakkingsmateriaal . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Reiniging van de binnenkant - Ingebruikname - Temperatuurinstelling - Koelen van . . . . . . . . . . . . . . .

levensmiddelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

invriezen - het bewaren - het ontdooien - ijslaatjes - verplaatsen van de legplanken. . . . . . . . . . . . . . 37

verplaatsen van de deurvakken - de kelderwagen - Luchtcirculatie . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Tips: koelen - invriezen - diepvriesproducten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

schoonmaken - enige tijd stilstaan - lamp vervangen - ontdooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Storing - Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

plaats van opstelling - schapblokkering - elektrische aansluiting - draairichting van de deuren. . . . . . 42

omkeren draairichting van vriesvakdeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Garantievoorwaarden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4736

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de

binnenkant met lauw water en een neutraal

schoonmaakmiddel te reinigen om de typische geur

van een nieuw apparaat weg te nemen. Droog

vervolgens de wanden goed af.

Gebruik geen schurende

schoonmaakmiddelen, waarmee u de afwerking

van het apparaat zou kunnen beschadigen.

Steek de stekker in de wandkontaktdoos. Open de

deur en draai de thermostaatknop, rechtsom uit de

stand «O» (STOP-stand). De koelkast is nu in

De werking van de kast kan geheel gestopt worden

door de knop in de stand «O» te draaien.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan

verhoogd worden (minder koud) door de knop naar

een lager cijfer te draaien of verlaagd worden

(kouder) door de knop naar een hoger cijfer te

draaien. Bij het instellen van de juiste stand dient u

er rekening mee te houden dat de temperatuur in

het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frequentie waarmee de deur geopend wordt;

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de

midden-stand te draaien.

Het kan voorkomen dat, indien de

thermostaatknop in de koudste stand gedraaid

is, bijvoorbeeld ten gevolge van zeer warme

omgevingstemperatuur of het snel willen koelen

van grote hoeveelheden dranken, de kompressor

kontinu loopt, waardoor automatische

ontdooiing van de koelverdamper niet

plaatsvindt en zich daarop ijs afzet. Draai, in dat

geval, de thermostaatknop naar een wat minder

koude stand, zodat automatische ontdooing kan

plaatsvinden; hierdoor spaart u tevens energie.

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte

adviseren wij u de volgende eenvoudige regels in

• Plaats geen warme of dampende spijzen of

• dek vooral sterk geurend voedsel af of verpak

• plaats de levensmiddelen zo, dat de lucht vrij

eromheen kan circuleren.

Bewaren van diepvriesprodukten

In het diepvriesvak kunt diepvriesprodukten

Indien u de koelkast voor het eerst in gebruik neemt

of haar weer gebruikt na een periode van stilstand,

dient u de thermostaatknop op de koudste stand te

draaien. Plaats vervolgens de diepvriesprodukten na

twee uur in de kast en draai de thermostaat terug

naar de gebruikelijke stand.

Open de vriesvakdeur niet tijdens stroomuitval.

Wij adviseren u om na een stroomuitval de

diepvries-produkten in korte tijd te consumeren

(een temperatuurstijging verkort de

houdbaarheidsduur van de produkten). De

normale houdbaarheid wordt niet aangetast

indien de stroomuitval kort was (minder dan 6-8

uur) en het vriesvak vol is.

Het ontdooien van ingevroren

De diepvriesprodukten moet u vóór gebruik in het

koelgedeelte of bij kamertemperatuur laten

ontdooien, al naar gelang de beschikbare tijd.

Kleine of in stukken ingevroren produkten kunnen

onmiddellijk gekookt of gebakken worden. De kook-

of baktijd zal dan natuurlijk iets langer zijn.

Bij het apparaat worden 1 of meerdere ijslaatjes

voor het maken van ijsblokjes geleverd.

Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes

Het invriezen van verse

In het -diepvriesvak kunt u verse levensmiddelen

invriezen en diepvriesprodukten bewaren.

Voor het invriezen kunt u de thermostaatknop op de

gebruikelijke stand laten staan. Wilt u sneller

invriezen, dan dient u de thermostaatknop op de

koudste stand te draaien. In deze stand kan de

temperatuur in het koelvak echter beneden 0°C

In dat geval dient u de knop op een minder koude

Het verplaatsen legplanken

De koelkastwanden zijn van richels voorzien, zodat

u de legplanken naar wens op verschillende hoogten

D33838 Het verplaatsen van deurvakkenDe ruimte tussen deurvakken kan naar behoefteaangepast worden. Ga daartoe als volgt te werk:trek het vak geleidelijk in de door de pijl aangegevenrichting totdat het vak loskomt.Verplaats daarna hetvak naar de gewenste hoogte.De kelderwagenDe kelderwagen die onderin het apparaat geplaatstis (zie afbeelding) kan gebruikt worden voor hetbewaren van groenten, fruit en flessen.De onderste legplank moet altijd op die plaats blijvenliggen opdat groente en fruit langer vers blijven. SCHAKELAAR 6

O Fig. 1Fig. 2LuchtcirculatieDe binnenruimte van de koelkast is voorzien vaneen speciale D.A.C. (Dynamic Air Cooling) ventilator,die door middel van een schakelaar (Fig. 1) wordtingeschakeld. Wanneer het groene lampje brandt,betekent dit dat de ventilator loopt.Aangeraden wordt de (D.A.C.) ventilator tegebruiken, wanneer de omgevingstemperatuur de25°C overschrijdt.Denk eraan dat de draaiknop van de thermostaatvan de ijskast zich binnenin de sector (fig. 2) dient te bevinden.Deze inrichting staat een snelle koeling van delevensmiddelen toe en een betere gelijkvormigheidvan de temperatuur binnenin de koelkast.39

Neem de volgende regels in acht:

• kontroleer dat de diepvrieprodukten in de winkel

op de juiste wijze bewaard worden;

• breng de diepvriesprodukten na aankoop zo snel

mogelijk over naar het vriesvak;

• open de deur altijd zo weinig en zo kort mogelijk

wees heel voorzichtig bij aankoop van

diepvriesprodukten, want gedeeltelijk ontdooide

waren mag u niet opnieuw invriezen.

• noteer en respecteer de houdbaarheidsdatum

Enkele praktische tips:

Vlees ( alle soorten ) in plastic zakjes kan het beste

worden bewaard op de legplank boven de

Bewaar vlees niet langer dan één of twee dagen.

Gekookt voedsel, koude schotels enz. kunnen

goed afgedekt op elke legplank worden geplaatst.

Fruit en groente worden schoongemaakt in de

groentelade(n) gelegd.

Boter en kaas worden, om blootstelling aan de lucht

te voorkomen, in speciale koeldozen bewaard of in

plastic- of alluminiumfolie verpakt.

Flessen melk worden, goed gesloten, in het

flessenvak geplaatst.

Bewaar niet luchtdicht verpakte bananen,

aardappelen, uien of knoflook niet in de koelkast.

Enkele belangrijke tips:

• de max. hoeveelheid levensmiddelen die u kunt

invriezen in 24 uur staat aangegeven op het

• het invriezen duurt 24 uur.Voeg gedurende deze

tijd geen andere in te vriezen levensmiddelen toe;

• vries uitsluitend verse, goed schoongemaakte en

eerste kwaliteit levensmiddelen in;

• verdeel en verpak de levensmiddelen in

handzame porties. Deze vriezen sneller in en bij

later gebruik hoeft u slechts de benodigde

hoeveelheid te ontdooien;

• verpak de levensmiddelen in handzame porties.

Deze vriezen sneller in en bij later gebruik hoeft u

slechts de benodigde hoeveelheid te ontdooie;

• zorg ervoor dat in te vriezen pakjes niet in

aanraking komen met reeds ingevroren

produkten; de temperatuur van deze laatste zou

daardoor kunnen stijgen;

• mager voedsel is ingevroren langer houdbaar

dan vet voedsel; ook zout verkort de

• vermijd rechtstreekse consumptie van ijslolly's uit

het vriesvak, wacht even want u zou de

mondhuid kunnen verbranden;

• schrijf de invriesdatum op de pakjes zodat u de

houdbaarheidsduur kunt kontroleren;

• plaats geen koolzuurhoudende of

mousserende dranken in het vriesvak; de

blikjes of flessen zouden kunnen ontploffen.40

Het ontdooien van het koelgedeelte heeft

automatisch plaats elke keer als de compressor

stopt. Het dooiwater wordt via een afvoerkanaaltje

opgevangen in een bakje dat zich aan de achterkant

van het apparaat boven de compressor bevindt. Hier

Wij raden u aan het gaatje in het afvoerkanaal

regelmatig schoon te maken, teneinde te

voorkomen dat het dooiwater de levensmiddelen

nat maakt. Gebruik voor het doorprikken het

staafje dat zich in het gaatje bevindt.

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze

• Schroef het afschermkapje los;

• Verwijder het losse deel door er lichte druk op uit

te oefenen (zie figuur).

Indien met open deur het lampje niet brandt, kijk dan

eerst of het soms los in de fitting zit.

Als het lampje dan nog niet brandt,

vervang het dan door een lampje met hetzelfde

vermogen. Het maximale vermogen is op het

afschermkapje aangegeven.

Gebruik nooit metalen voorwerpen voor het

schoonmaken van het apparaat; dit zou

beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met

lauw sodawater. Lap de wanden na met schoon

water en droog ze zorgvuldig.

Stof op de condensor verhoogt het energieverbruk.

Daarom eenmaal per jaar de condensor aan de

achterkant van het apparaat met een zachte borstel

of met de stofzuiger voorzichtig schoonmaken.

Enige tijd stilstaan

Wij adviseren u vóór de periode dat de koelkast niet

gebruikt wordt de volgende handelingen uit te

• neem de stekker uit de wandcontactdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de

binnenwanden, rekken, korven en dergelijke

• laat de deur open staan om geurvorming te

Neem vóór iedere handeling altijd eerst de

stekker uit de wandcontactdoos.

Belangrijk: Dit apparaat bevat koolwaterstoffen in het

koelsysteem; het onderhoud en het bijvullen dient

daarom uitsluitend door deskundig personeel

uitgevoerd te worden.

STORING Indien het apparaat niet of niet goed functioneert,

• of de stekker goed in het stopcontact zit;

• of de elektriciteit soms uitgevallen is;

• of de thermostaatknop op de juiste stand staat;

• en indien er water op de bodem van het

koelgedeelte ligt, of het afvoerkanaaltje soms

verstopt is (zie hoofdstuk “Het ontdooien”).

Kunt u de storing niet zelf lokaliseren en

verhelpen,raadpleeg dan de servicedienst.

Geef daarbij altijd het model en het typenummer

van de kast op. Deze gegevens vindt u op het

typeplaatje dat zich linksonder aan de

binnenzijde van het apparaat bevindt.

Het verwijderen van rijp

In het vriesvak dient u de rijp te verwijderen,

wanneer deze een laag van circa 4 mm vormt.

Gebruik hiervoor een kunststof spatel.Voor het

uitvoeren van deze handeling hoeft u het apparaat

niet uit te schakelen of het vriesvak leeg te maken.

Wanneer zich een dikke laag ijs gevormd heeft,

dient u het gehele apparaat te ontdooien.

Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de

stekker uit het stopcontact;

2. omwikkel de levensmiddelen met meerdere

kranten en bewaar ze op een koele plaats;

3. laat de deuren open staan.

4. droog na het ontdooien het vriesvak zorgvuldig;

5. draai de thermostaatknop in de gewenste stand

of steek de stekker weer in het stopcontact.

6. Na twee of drie uur kunt u de diepvriesprodukten

Gebruik voor het verwijderen van de rijp nooit

metalen voorwerpen; u zou uw koelkast kunnen

Geen voorwerpen of methoden gebruiken om het

ontdooiproces te versnellen die niet door de

fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesprodukten kan

hun houdbaarheidsduur verkorten.

TECHNISCHE GEGEVENS Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat.42

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de net

frequentie, welke op het typeplaatje in de kast staan

aangegeven, overeenkomen met de netspanning en

de net frequentie in uw woning. Een afwijking op de

netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een

geschikte transformator te gebruiken.

De stekker mag alleen geplaatst worden in een

De kast is daarom voorzien van een speciaal drie-

aderig snoer, geschikt voor een geaard stopcontact.

Mocht het stopcontact in uw woning niet geaard zijn,

dan dient een erkend installateur het apparaat

volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel,

veroorzaakt door het niet voldoen aan dit

veiligheidsvoorschrift, niet onder de

verantwoordelijkheid van de fabrikant valt.

INSTALLATIE Plaats van opstelling

Plaats het apparaat uit de buurt van

warmtebronnen: centrale verwarming, kachels, felle

Zie voor inbouw de betreffende aanwijzingen.

Het apparaat moet van het elektriciteitsnet

afgesloten kunnen worden; de stekker moet dus ook

na de installatie bereikbaar blijven.

Omkeren van de deurdraairichting

Als transportbeveiliging zijn aan beide zijden

scharnierpennen aangebracht. Afhankelijk van de

gewenste draairichting van de deur moet aan een

kant, zowel onder als boven, een scharnierpen

B A Dit apparaat voldoet aan de volgende EG-

- 87/308 EG-richtlijnvan 2.6.87 met betrekking tot

de radio-ontstoring.

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning)

en opeenvolgende wijzingen;

- 89/336 EG-richtlijn van 03/05/89

(Elektromagnetische compatibiliteit) en

opeenvolgende wijzingen.

Uw apparatuur is voorzien van schapblokkeringen,

zodat de schappen tijdens het transport op hun

Handel als volgt om deze te verwijderen:

Til het schap aan de achterkant op en duw het in de

richting van de pijl tot het los raakt en verwijder de

Aanwijzingen voor de

geïntegreerde inbouw

Om veiligheidsredenen moet de ventilatie zodanig

zijn als aangegeven in de afbeelding.

Attentie: zorg ervoor dat de ventilatie openingen

tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een

luchtkanaal met de volgende afmetningen:

Verander de draaizin van de deuren

De apparatuur wordt geleverd met deuren

die naar rechts opengaan. Om de deur

naar de tegenovergestelde kant te laten

openen, dient men de volgende

handelingen te verrichten alvorens de

installatie uit te voeren.

1. Draai de bovenste stift uit en verwijder de

2. Neem de deur los.

3. Schroef de onderste pen los met een sleutel en

monteer hem op de tegenoverliggende kant.

4. Zet de deur weer op zijn plaats, monteer het

afstandsstuk en schroef de bovenste pen vast op

de tegenoverliggende kant

Breng, onder lichte druk, de voegafdichting tussen

apparaat en meubel aan.

Bevestig het apparaat met de vier rneegeleverde

Doorboor het meubel met een boor die van een

boortje met Ø 2,5 voorzien is (maximaal 10 mm

Bevestig de haken aan het apparaat.

.Zorg ervoor dat er een afstand van 44 mm vrij blijft

tussen het keukenmeubel en de rand van het

apparaat. Het onderste scharnierdeksel, dat in het

zakje met accessoires zit, is handig om de exacte

positie van het keukenmeubel en het apparaat te

bepalen. Zorg er ook voor dat het apparaat het

netsnoer niet afklemt.

Afdekking (Hc) op geleider (Ha) vastklikken.

Plaats de geleider (Ha) zoals op de tekening staat

aangeven tegen de binnenkant van de kastdeur en

teken de positie van de buitenste gaten af. Nadat u de

gaten geboord heeft, kunt u de geleider met de

bijgeleverde schroeven vastzetten.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de

U moet het gedeelte van het kunststof deksel (E),

dat gebruikt wordt om het scharnier af te dekken,

verwijderen, zoals aangegeven op de tekening. Deze

handeling wordt vergemakkelijkt omdat er aan de

binnenkant van het scharnierdeksel een groef is

aangebracht, waardoor u dit onderdeel makkelijker

kunt verwijderen. "Verwijder het onderdeel dat

gemarkeerd is met DX, als de scharnierpen in het

rechter scharnier is geplaatst, in het

tegenovergestelde geval het onderdeel gemarkeerd

met SX verwijderen."

Breng de afdichtstopsels (C-D) in de gaten in de

Bevestig het ventilatierooster (B).

Breng, onder lichte druk, het dekseltje (E) aan.

Omkeren van de draairichting van

Voor het rechtstellen van de kastdeur kunt u gebruik

maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het

apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

De deur van het apparaat en die van de kast met

een hoek van ongeveer 90° openen. Geleiderdeel

(Hb) op geleiderdeel (Ha) schuiven en de deuren

samen vasthouden, zodat u de te boren gaatjes kunt

aangegeven. (zie afbeelding) Geleiderdeel (Hb)

verwijderen gaatjes van Ø 2 mm boren op de

afgetekende plaats 8 mm van de buitenrand van de

Druk geleiderdeel tegen de deur en bevestig deze

met de bijgeleverde schroeven.

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het

voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als

buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De

daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product

die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van

professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands

producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor

het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen

worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De

garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden

overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas,

kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en

deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door:

a. chemische en elektrochemische inwerking van water,

b. abnormale milieuomstandigheden in het algemeen,

c. voor het product oneigenlijke bedrijfsomstandigheden,

d. contact met agressieve stoffen.

8. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid

is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in

acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden

die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of

onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10.Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar

onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde

11.Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd

voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten

aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste

12.Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de

herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging

geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato

van de verstreken gebruiksperiode.

13.Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe

garantietermijn tot gevolg.

14.Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.

15.Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn

uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

16.In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij

wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een

product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de

technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden)

in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen

van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en

kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

2404 CG ALPHEN AAN DEN RIJN Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag

worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel

binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke

oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde

begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal

deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel

worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied,

zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de

werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote

bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument

plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in

werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de

consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de

noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het

apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een

korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een

reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van

minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde

reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een

beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de

voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik

opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij

het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar

of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te

bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van

de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.49

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet

aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk

gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in,

dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van

veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het

voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als

buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De

daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel

die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze

waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen

2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor

het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen

worden ons eigendom.

3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.

4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden

5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas,

kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en

deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

• chemische en elektrochemische inwerking van water,

• abnormale milieuomstandigheden in het algemeen

• voor het toestel oneigenlijke bedrijfsomstandigheden

• contact met agressieve stoffen.

8. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid

is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in

acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door

derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of

onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10.Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze

klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

11.Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd

voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra

kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten

laste van de gebruiker.

12.Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de

herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging

geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato

van de verstreken gebruiksperiode.

13.Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe

waarborgtermijn tot gevolg.

14.Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.

15.Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn

uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een

toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de

technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden)

in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te

vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de

waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:
