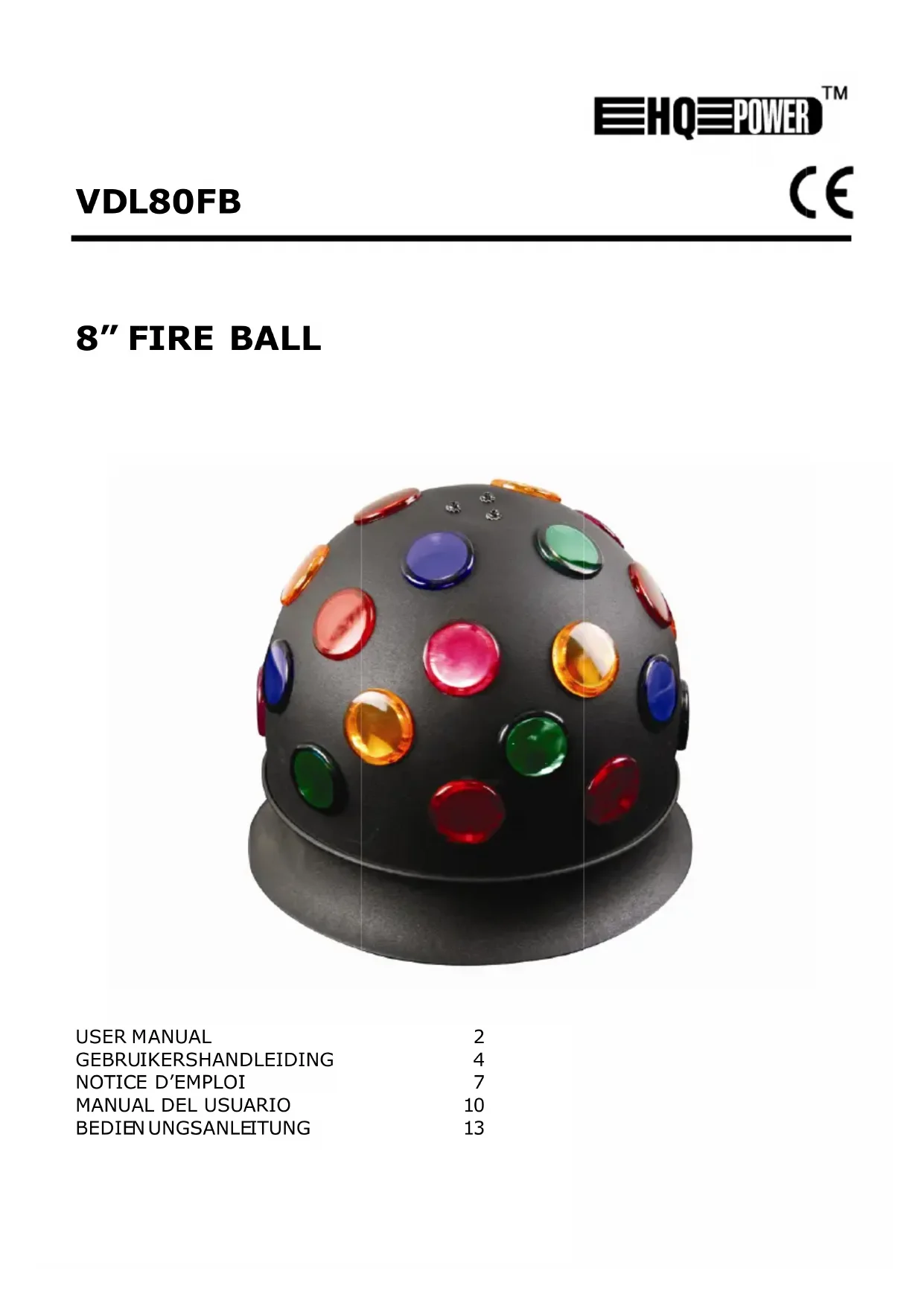

VDL80FB - Machine à effet VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet lumineux professionnelle
Marque	Velleman
Modèle	VDL80FB
Dimensions	∅ 200 x 150 mm
Poids	0,8 kg
Alimentation	230 VCA ~ 50 Hz
Consommation maximale	80 W
Fusible	5 A / 250 VCA (5 x 20 mm)
Type de lampe	2 x 230 V / 40 W JDC G6.35
Température ambiante max.	45 °C
Température max. du boîtier	130 °C
Classe de protection	I (mise à la terre obligatoire)
Usage prévu	Intérieur, discothèque, théâtre, effets lumineux
Distance minimale à la surface cible	50 cm
Distance minimale aux matériaux inflammables	50 cm
Fixation	Câble de sécurité obligatoire (VDLSC7 ou VDLSC8)
Entretien	Essuyer avec un chiffon humide ; remplacer lampes et fusible par l'utilisateur
Pièces remplaçables par l'utilisateur	Lampes et fusible
Garantie	24 mois (usage non professionnel), 6 mois (usage professionnel)
Accessoires recommandés	Câble de sécurité VDLSC7/VDLSC8, ampoules de rechange

FOIRE AUX QUESTIONS - VDL80FB VELLEMAN

Comment remplacer une lampe sur le VDL80FB ?

Débranchez l'appareil. Laissez refroidir au moins 10 minutes. Dévissez le couvercle, retirez la demi-sphère de lentilles, remplacez la lampe (2 x 230V/40W JDC G6.35) avec un chiffon pour ne pas toucher l'ampoule à mains nues, puis remontez en sens inverse. Ne jamais utiliser l'appareil sans le couvercle vissé.

Quelles sont les précautions de sécurité à respecter ?

Ne pas toucher l'appareil en fonctionnement (boîtier chaud). Protéger de la pluie et de l'humidité. Débrancher avant ouverture. Utiliser uniquement avec une prise de terre. Ne pas regarder directement la source lumineuse (risque épileptique). Tenir à l'écart des enfants.

Comment installer et monter le VDL80FB ?

L'installation doit être réalisée par un technicien qualifié. Fixer l'appareil avec un câble de sécurité (VDLSC7/VDLSC8). Respecter une distance d'au moins 50 cm des surfaces et matériaux inflammables. La structure doit supporter 10 fois le poids de l'appareil. Ne pas se placer en dessous lors du montage.

Quelle est la consommation électrique et le type de fusible ?

Consommation maximale 80 W. Fusible : 5 A / 250 VCA (5 x 20 mm). Alimentation : 230 VCA ~ 50 Hz.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Essuyez régulièrement avec un chiffon humide. N'utilisez pas d'alcool ou de solvants.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation et le fusible. Si le fusible est grillé, remplacez-le par un modèle identique (5A/250V). Si le problème persiste, consultez un technicien qualifié.

Puis-je utiliser l'appareil en extérieur ?

Non, le VDL80FB est conçu uniquement pour une utilisation en intérieur. Il doit être protégé de la pluie et de l'humidité.

Combien de temps puis-je faire fonctionner l'appareil en continu ?

Il n'est pas conçu pour une utilisation continue prolongée. Faites des pauses fréquentes pour prolonger la durée de vie.

Où puis-je trouver des pièces de rechange ?

Commandez les lampes et fusibles auprès de votre revendeur. Utilisez exclusivement des accessoires d'origine Velleman.

Quelles sont les conditions de garantie ?

Garantie 24 mois pour usage non professionnel (UE) ; 6 mois pour usage professionnel. La garantie couvre les vices de fabrication, mais pas les dommages dus à une utilisation incorrecte, à l'usure normale (lampes, fusibles), ou à des modifications non autorisées.

MODE D'EMPLOI VDL80FB VELLEMAN

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relativ e à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Être prudent lors de l'installation : toucher un câble sous tension peut causer des électrochocs mortels.

Ne pas toucher l'appareil lorsqu'il est en service : le boîtier chauffe !

VDL80 FB		Rev. 01
	Protéger l'appareil contre la pluie et l'humidité.
	Débrancher le câble d'alimentation avant d'ouvrir le boîtier.

• Un technicien qualifié doit s'occuper de l'installation et de l'entretien.
• La garantie ne s'applique pas aux dom mages survenus en négligeant certaines directives de ce manuel et votre revendeur délinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• L'appareil peut être endommagé quand il a été subi à des variations de température. Dans ce cas-ci, il faut attendre à ce que l'appareil ait atteint la température ambiante avant de l'utiliser.
• Cet appareil fait partie de la classe de protection I, ce qui implique que l'appareil doit être mis à la terre. La connexion électrique doit être établie par un technicien qualifié.
• La tension d'alimentation disponible ne peut pas dépasser celle mentionnée dans les spécifications.
• Le câble d'alimentation ne peut pas être serti ou endommagé par des objets tranchants. Dans ce cas-là, demandez à votre revendeur de remplacer le câble d'alimentation.
• Débranchez le VDL80FB avant de le nettoyer et lorsqu'il n'est pas en u sage. Tirez toujours la fiche pour débrancher l'appareil.
• Remplacez tout écran, objectif ou filtre UV endommagé (p.ex. fissures ou rayures) lorsque l'efficacité est entravée.
• Remplacez une ampoule endommagée ou thermiquement déformée.
• Ne faites remplacer un cordon d'alimentation endommagé que par le manufacturier, un revendeur agréé ou un techniciem qualifié afin d'éviter tout risque d'électrocution.
• Ne regardez pas directement la sour œ lumineuse, co mme ceci peut occasionner des crises d'épilepsie.
• Les dommages occasionnés par des modifications à l'appareil du côté du client ne tombent pas sous la garantie. Tenez votre VDL80FB à l'écart d'enfants et d'autres personnes non autorisées.

3. Di rectives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

• Le VDL_80FB est un effet lumineux pour usage professionnel dans une discothèque, un théâtre, etc. Cet appareil s'emploie uniquement avec un courant de 230 VCA \~ 50 Hz et il convient uniquement pour usage à l'intérieur.
• L'appareil ne convient pas pour une utilisation de longue durée sans interruption. Intercalez des pauses fréquentes pour prolonger la vie de votre VDL80FB.
• Evitez de secouer l'appareil et traitez-le avec circonspection pendant l'installation et l'opération.
• Choisissez un lieu de montage protégé contre les poussières et les extrêmes de température. Respectez une distance min. de 50 cm entre la sortie lumière du projecteur et la surface cible.
• Fixez l'appareil à l'aide d'un câble de sécurité (VDLSC7 ou VDLSC8).
• L'emploi de l'appareil est interdit lorsque la température ambiante dépasse les 45°C. La température max. du boîtier est de 130°C.
• Familia risez-vous avec le fonctionnement de l'appareil, il est interdit aux personnes non qualifiés d'opérer cet appareil. La plupart des dégâts sont causes par un usage non professionnel.
• Transportez l'appareil dans son emballage d'origine.
• Il est interdit de modifier l'appareil pour des raisons de sécurité.
• Employez le VDL80FB uniquement pour les applications décrites dans ce manuel afin d'éviter les courts-circuits, les brûlures, les électrochocs, etc. Un usage interdit peut occasionner des dommaçes et annule d'office la garantie.

4. Installation

a) Insérer ou remplacer une la mpe

ATTENTION : Déconnectez l'appareil du réseau avant d'installer ou d e remplacer une lampe. Remplacez toute lampe endommagée.

• Laissez refroidir une lampe pendant au moins 10 minutes avant de la remplacer. Retenez que les lampes deviennent extrêmement chaudes pendant le fonctionnement.
• Evitez de toucher une lampe halogère les mains nu es. Remplacez chaque ampoule à l'aide d'un chiffon.
• Evitez l'emploi de lampes dont la puisance en watts dépasse la puissance max. prévue parce que leur température max. dépasse la température max. prévue de l'appareil.
• Insérez deux lampes (230V/40W) avec une douille E12.

Procédure

1. Dévissez le couvercle en haut de l'appareil. A l'intérieur vous verrez la demi-sphère contenant les lentilles colorées.
2. Enlevez la demi-sphère prudemment.
3. Enlevez l'ancienne ampoule et insérez la nouvelle.
4. Repositionnez la demi-sphère prudemment.
5. Vissez le couvercle.

Remarque : Il est interdit d'utiliser l'appareil tant que le couvercle n'est pas vissé!!

b) Montage de l'appareil

Remarque : Respectez la directive EN 60598-2-17 et toute norme nationale avant d'installer l'appareil. Un technicien qualifié doit s'occuper de l'installation!

• La construction portante de l'appareil doit être capable de supporter 10 x le poids de l'appareil pendant une heure, sans qu'une déformation de la construction en résulte.
• Fixez l'appareil à l'aide d'un câble de sécurité (VDLSC7 ou VDLSC8).
• Evitez de vous positionner en dessous de l'appareil pour l'enlever ou lors du montage, nettoyage ou maintien de l'appareil. Un technicien qualifié doit réviser l'appareil avant la mise en service. Organisez une révision minutieuse une fois par an.

Procédure

• Installez l'appareil hors de portée des personnes non autorisées et évitez les endroits populeux.
• L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la construction, les matériaux d'installation requis etc. De temps en temps, un technicien qualifié doit vérifier la construction portante et l'appareil même. N'essayez pas d'installer cet appareil vous-même si vous n'avez pas les qualifications requises ; une installation incorrecte peut entraîner des blessures.
• Enlevez tout matériau inflammable dans un rayon de 50cm autour de l'appareil.
• Un électricien qualifié doit établir la connexion électrique.
• Branchez l'appareil sur le réseau électrique par la fiche d'alimentation. De préférence, des effets lumineux ne sont pas connectés à un bloc de puissance. Placer l'interrupteur d'alimentation dans la position ON. L'appareil produira alors des rayons colorés à une vitesse constante.
• Un expert doit approuver l'installation avant qu'elle puisse être prise en service.

5. Entretien

1. Serrez les écrous et les vis et vérifiez qu'ils ne rouillent pas.
2. Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être adaptés ou bricolés p.ex. ne creusez pas de trous additionnels dans un support, ne déplacez pas les connexions, etc.
3. Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit installer l'appareil.
4. Vérifiez si les pièces mobiles commencent à s'user. Tout signe de rouille est inacceptable!

6. Attention

• Débranchez l'appareil avant de le nettoyer.
• Essuyez l'appareil régulièrement avec un chiffon humide. Evitez l'usage d'alcool et de solvants.
• Il n'y a que les lampes et le fusible qui sont à remplacer par l'utilisateur. Lisez "4. Installation" : "a)

Insérer ou remplacer une lampe" pour de plus amples renseignements.

- Commandez des pièces de rechange chez votre revendeur.

7. Spécifications techniques

alimentation	203 VCA ~ 50 Hz
consommation	max. 80 W
fusible	5 A/250 VCA (5 x 20 mm)
dimensions	∅ 200 x 150 mm
poids	0,8 kg
lampe	2 x 230 V/40 W JDC G6.35
température ambiante max.	45°C
température max. du boîtier	130°C

N'employer cet appareil qu'avec des accessoires d'origine. SA Velleman ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil. Pour plus d'in formation concernant cet article et la dernière version de cette notice, visitez notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés.

Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou surtout support électronique que se soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Velleman® jouit d'une expérience de plus de 35 ans dans le monde de l'électronique avec une distribution dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- tout bien de consommation ou accessoire, ou pièce qui nécessite un remplacement régulier comme p.ex. piles, ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrects, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
