MODE D'EMPLOI PRO520XL UNIDEN

Nous vous souhaitons la bienvenue dans le monde des communications radio par bande publique 'CB'. Notre radio PRO 520XL d'Uniden est une radio mobile évoluée conçue pour receivevoir et transmettre au sein de la bande publique ou CB. Elle fonctionne sur n'importe laquelle des 40 féquences AM autorisées par la Commission fédérale des communications (FCC). Notre radio compte un circuit superhétérodyne doté de technologies de BOUCLE À PHASE ASSERVIE permettant d'assurer un contrôle précis des féquences.

Avis relatif à la sécurité

L'antenne utilisée conjointement avec cette radio doit être installée convenablement et faire l'objet d'un entretien ajustat; de plus, une distance minimum de 43 cm (16,92 po) doit séparer celle-ci des personnes. L'antenne ne doit pas être installée ni utilisée de concert avec toute autre antenné ou tout autre transmetteur. Ne transmettez pas si des personnes se trouvent à une distance inférieure à celle précisée par les specifications de l'antenne.

Veuillez notes qu'Uniden ne fournit pas et ne précise pas l'utilisation d'un type d'antenne en particulier avec cet émetteur-recepteur. Bien qu'il soit normal d'instructor une antenne avec un gain de 0 dBi pour une installation type, la restriction ci-dessus s'auploque à toute antenne dotée d'un gain maximum de 3 dBi.

Exigences des licences de radios CB

Aux États-Unis, les utilisateurs n'ont plus besoin de faire une demande de licence pour utiliser une radio CB. Toutefois, les radios CB sont encore considérées comme un service de "licence réglementée". Ceci signifie que, même si la FCC permet le fonctionnement des postes CB sans identification de celui-ci, les utilisateurs doivent néanmoins se conformer à l'Acte des communications et aux règlements du service de la radio CB. (Pour plus de détails sur la réglementation des radios aux États-Unis, visitez le site Web www.fcc.gov.)

Coordonnées d'Uniden

Vous pouvez obtenir des réponses 24/7 sur notre site Web : www.uniden.com.

INCLUS DANS L'EMBALLAGE

Si l'une de ces pieces ne se trouvait pas dans l'emballage ou était endommagée, communiquez immédiatement avec le marchand qui vous l'avendu ou visitez le www.uniden.com.

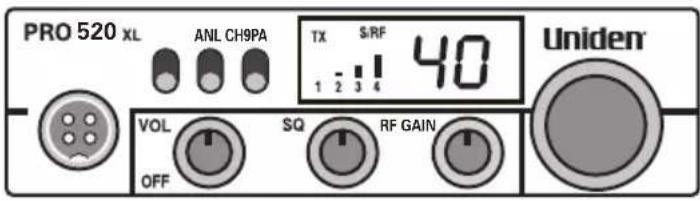

Radio mobile PRO 520XL

Microphone et crochet	Support de fixation et boutons
Quincaillerie de fixation	Autre matériel imprimé

REMARQUE : Vous doivent utiliser une ANTENNE CB (vendue en option) avec cette radio.

NOMENCLATURE DES PIEÇES DE LA RADIO

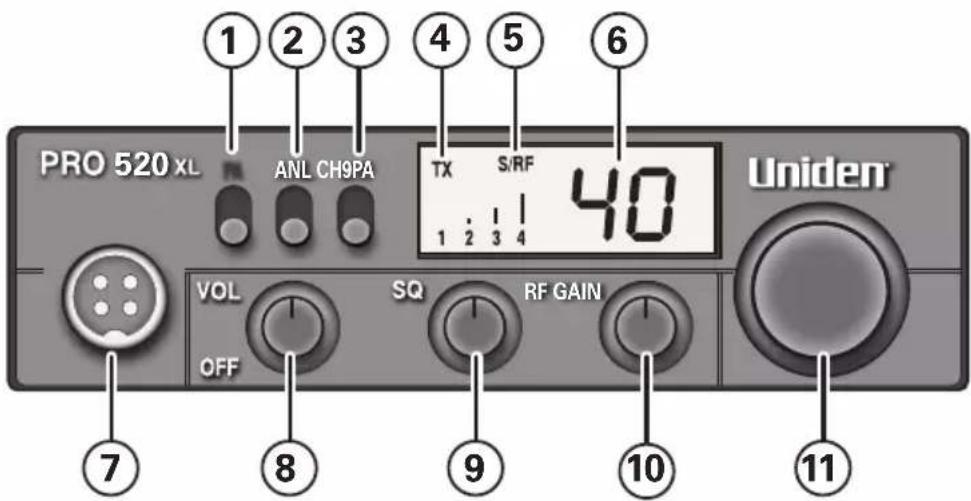

Avant

1. Commutateur PA

Permet d'activer la fonction de diffusion publique (Consultez la section Connexion des haut-parleurs externes).

1. Commutateur ANL (limiteur automatique du bruit)

Permet d'activer la fonction de limiteur automatique du bruit, qui reduit le bruit de fond provenant du moteur de l'automobile et d'autres sources. Déplacez ce commutateur vers le haut pour activer la fonction 'ANL'.

3. Commutateur CH9

Permet de permuter automatiquement au canal 9.

1. Voyant à DEL de la transmission TX

Indique que la radio est en mode de transmission.

1. Indicateur de la puissance du signal/RF 'S/RF'

Indique la puissance du signal reçu ou de la sortie RF.

1. Voyant des canaux

Affiche le canal en cours d'utilisation.

1. Prise de microphone

Permet de raccorder le microphone à électret amovible (inclus).

1. Commande de volume

Met la radio en marche et ajusté le niveau de volume.

1. Bouton du réglage du silencieux

Ajusté le niveau auquel la radio règle le silencieux ou supprime les signaux de radio faibles. Pour filtrer les signaux plus faibles et le bruit de fond, tournez le bouton dans le sens horaire afin d'augmenter le niveau du silencieux. Pour diminuer le niveau du silencieux afin de vous permettre d'entendre les signaux de radio plus faibles, tournez le bouton dans le sens antihoraire.

10. Bouton du gain RF

Permet d'ajuster le niveau de réception du signal.

11. Selecteur des canaux

Choisit le canal de la radio sur lequel celle-ci transmet et recoit.

REMARQUE: Les règlements de la FCC réservent le canal 9 pour l'assistance aux automobilistes et d'autres communications d'urgence. Le canal 9 ne devrait être utilisé que dans les situations où il y a danger immédiat pour la sécurité des individus ou la protection des biens matériels.

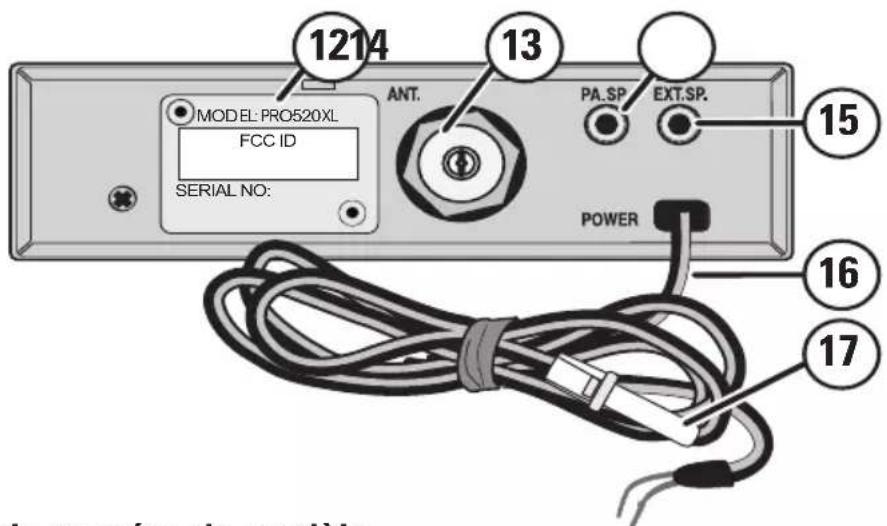

Arrière

12. Étiquette du nombre de modèle

Indique le numéro de modèle, le numéro d'identification de la FCC et le numéro de série de la radio.

13. Connecteur d'antenne

Permet le raccord d'un cable d'antenne externe PL-259 male (antenve vendue séparément).

14. Prise du haut-parleur de diffusion publique (PA)

Consultez la section Connexion des haut-parleurs externes ci-dessous).

15. Prise de haut-parleur externe

Consultez la section Connexion des haut-parleurs externes ci-dessous).

16. Cordon d'alimentation CC de 12 volts

17. Boitier du fusible

Microphone

18. Bouton du microphone (PTT)

REMARQUE: Assurez-vous d'avoir lu et compris la partie 95 des règlements de la FCC avant d'utiliser le transmetteur.

INSTALLATION

Alignez le connecteur du microphone avec la prise située à l'avant de la radio. Insérez fermement le connecteur à l'aide de la vis de blocage.

Raccorder l'alimentation

Vous pouvez raccorder la radio à n'importe qu'elle source d'alimentation de 12 volts CC, dotée d'une masse positive ou négative. Si vous ne savez pas si votre source d'alimentation utilise une masse positive ou négative, consultez le guide de votre bloc d'alimentation ou communiquez avec votre fabricant.

AVERTISSEMENT! NE RACCORDEZ PAS cet équipement à un bloc d'alimentation si vous n'êtes absolument pas certain(e) du type de masse!

1. Assurez-vous d'avoir mis la source d'alimentation hors tension.
2. Pour les sources d'alimentation dont la masse est NÉGATIVE, raccordez le cable ROUGE de la radio à la borne POSITIVE (+) de l'alimentation, puis le cable NOIR à la borne NÉGATIVE (-) ou neutre, tel qu'un point du chassis du vehicule. OU

Pour les sources d'alimentation dotée d'une masse POSITIVE, raccordez le cable NOIR de la radio à la borne NÉGATIVE (-) de l'alimentation, puis le cable ROUGE à la masse (mise à la terre du point neutre), tel qu'un point du chassin du vehicule.

1. Mettez la source d'alimentation en marche.
2. Tournez le bouton de Volume de la radio dans le sens hora afin de mettre la radio en marche.

Installer le support de fixation

Lorsque vous choisissez l'emplacement où vous désirez installer le support de fixation, gardez les points suivants à l'esprit :

• Choisissez un endroit qui ne bloque pas votre visibilité, qui ne bloque pas les commandes du vehicule et ne nuit pas à votre conduite.
  Assurez-vous de ne pas positionner la radio et le microphone à l'avant d'un sac gonflable.
  Trouvez une surface solide qui peut supporter le poids combiné du support et de la radio.

Assurez-vous qu'il y ait suffisamment d'espace. (ll est conseilé de mettre la radio dans le support lorsque vous choisissez l'endetroit où vous l'installerez.)

Après avoir choisi l'emplacement, utilisez les vis autotaraudeuses inclues pour attacher le support de fixation et le support du microphone à votre vehicule (vous n'avez pas besoin de percer des trous). Glissez la radio dans le support et utilisez les boutons inclus pour la retenir à l'angle déséré.

Raccorder une antennene externe

AVERTISSEMENT! L'antenne utilisée pour cette radio doit être installée à au moins 43 cm (16,92 po) des personnes. L'antenne ne doit pas être contiguè ni utilisée conjointement avec d'autres antennes ou transmetteurs. MISE EN GARDE: Ne faites jamais fonctionneriste radio sans antenne ni avec un cable d'antenne brisée ou mutilée. Ceci risque d'endommager sérieusement libre radio.

Vous devrez acheter une antennne pour faire fonctionner votre radio. Il y a deux types d'antennes pour radios CB dans l'auto - les antennes à fouet pleine grandeur et les antennes à fouet charges - avec une vaste gamme de montures pouvant s'adapter à différents emplacements dans la voiture.

Choisissez une antenné qui réponde aux specifications de votre radio.

▶ Suivez attentivement les instructions d'installation du fabricant.
Syntonisez votre antenné à l'aide d'un compteur du rapport d'ondes stationnaires (SWR): réglez la radio au canal 20 et ajustez l'antenne jusqu'à ce que le rapport des ondes stationnaires 'SWR' soit le plus pres de 1:1 que possible.

MISE EN GARDE: Assurez-vous que le rapport des ondes stationaires soit inférieur à 2:1 avant d'utiliser la radio. Un rapport 'SWR' supérieur à 2:1 peut endommager le transmetteur.

Votre marchand Uniden peut vous aider àCHOISIR l'antenne qui vous convient le mieux selon vos besoin. Pour plus de détails sur le transmetteur et l'antenne, consultez les specifications à l'arriere du guide.

Connexion de haut-parleurs externes

Votre radio supporte un maximum de deux haut-parleurs externes et la fonction de diffusion publique. Les haut-parleurs externes sont vendus séparément.

Afin d'empêcher la retroaction, éloignez tous les haut-parleurs du microphone.

	Moniteur externe Haut-parleur de diffusion publique
Fonction Récepteur externe ou substitution d'un haut-parleur interne		Diffusion publique
Impédance 8 ohms 8 ohms
Puisance nominale 7 watts 7 watts
Branché à	Prise EXT.SP. (3,5 mm/1/8 po)	Prise PA.SP. (3,5 mm/1/8 po)
Remarques Le haut-parleur interne est désactivé lorsqu'un parleur externe est branché.		Vous nevez avoir branché un haut-parleur externe pour utiliser cette fonction.

FONCTIONNEMENT ET ENTRETIEN

Fonctionnement de base

Mettre la radio en marche	Tournez le bouton du Volume dans le sens horsaire jusqu'à ce que le rétroéclairage de l'affichage s'allume.
Mettre la radio hors fonction	Tournez le bouton du Volume dans le sens antihoraire jusqu'à ce qu'il fasse un déclic et que le rétroéclairage de l'affichage s'éteigne.
Choisir un canal	Tournez le bouton des Canaux dans le sens horsaire afin de vous déplacer vers le haut dans la liste des canaux. Tournez le bouton des Canaux dans le sens antihoraire afin de vous déplacer vers le bas.
Changer le volume	Tournez le bouton du Volume dans le sens horsaire afin d'augmenter le volume; tournez-le dans le sens antihoraire afin de le diminuer.
Transmission	- Syntonisez la radio au canal sur lequel vous désírez transmettre et écoutez afin de vous assurer qu'il est clair. - Maintenez le bouton PTT (bouton du microphone) enforcé. - Tenez le microphone à environ 5 cm (2 po) de votre bouche et parlez d'une voix normale. - Relâchéz le bouton afin d'entendre la Réponse.

REMARQUE: Assurez-vous de dire et de bien comprendre la partie 95 des règlements de la FCC avant d'utiliser le transmetteur.

Entretien

Tous les six à douze mois, assurez-vous que :

Le rapport des ondes de tension stationnaires (VSWR) est inférieur à 2:1.
Toutes les connexions electriques sont solides et sans corrosion.
Le cable d'antenne n'afficheaucun signe d'usure ni de dommage.
Toutes les vis de montage sont attachées solidement.
Inspectez toutes les vis et la quincaillerie de montage.

DÉPANNAGE

Si vous radio ne fonctionne pas selon vos attentes, veuillez entendrez les vérifications ci-dessous. Si ces quelques étapes ne résolvent pas votre problème, visitez le www.uniden.com.

Problème : Mesures correctives à essayer :
La radio ne se met pas en marche (aucune alimentation)	1. Vérifiez le cordon d'alimentation et tous les branchements de la radio.2. Vérifiez le fusible se trouvant dans le cordon d'alimentation de la radio.3. Vérifiez le système électrique de votre vehicule.
La réception est médiocre	1. Ajustez le niveau du réglage silencieux.2. Vérifiez l'antenne, le cable et les connecteurs.3. Vérifiez le mode de fonctionnement de la radio.
Bruit de fond	1. Activez le limiteur de bruit automatique.2. Ajustez le niveau du silencieux.
Transmission faible	1. Vérifiez l'antenne, le cable et les connecteurs. 2. Vérifiez la prise de terre de l'antenne. 3. Vérifiez s'il y a de la corrosion sur les connecteurs.

Rensseignements sur le service et la réparation

Le service, les réparations ou alignements ne doivent être effectuels que par un technicien qualifié en radio/television.
Lorsque vous commandez des pieces, il est important de préciser le bon numéro de modèle de cette radio.
L'utilisateur est responsable en tout temps de s'assurer que la radio est en bon état de marche, selon les règlements de la FCC relativement au service de la radio de la bande publique.

CIFICA

SPECIFICATIONS

GÉNÉRAL
Canaux 40 AM
Portée des fréquences 26,965 à 27,405 MHz
Commande des fréquences Synthétiseur à boucle à phase asservie (PLL)
Tolérance des fréquences +/- 0,005 %
Température de fonctionnement	-30°C à +50°C
Microphone Dynamique de type enchantable
Tension d'alimentation 13,8 V CC nom. (masse + ou -)
Appel de courant TX pleinement mod., 1,7 A
	RX avec sortie audio max., 1,7 A
Dimensions 4-1/2 po L x 6-3/4 po P x 1-3/8 po H
Poids 1 lb, 10 oz
Connecteur d'antenne UHF, S0-239
Compteur à DEL Indique la soit RF relative et la puissance du signal reçu
TRANSMETTEUR
Puissance de sortie	4 watts
Modulation	Modulation d'amplitude de classe B
Réponse en fréquences	300-2500 Hz
Impédance de sortie	50 Ohms, non balancée
RéCEPTEUR
Sensibilité	0,5μV pour 10 dB; (S + N)/N typique (limite de 1,0 μV)
Sélectivité	6 dB @ 7 kHz, 70 dB @ 10 kHz typique
Réjection d'image	80 dB typique
Fréquence I.F.	Superhétérodyne à double conversion 1er 10 692 MHz • 2e 450 kHz
Commande de gain RF	Ajustable pour une réception optimale
Commande automatique de gain	Changement de moins de 10 dB dans la sortie audio pour des entrées variant de 10 à 50 000 microvolts
Réglage du silencieux	Ajustable : seuil inférieur à 1 μV
Réponse en fréquences 300 à	2 000 Hz
Distorsion Moins de 10 % à 4 watts, 1000 Hz
Haut-parleur interne 16 ohms,	5 watts, rond

Les specifications et caractéristiques peuvent changer sans préavis.

RENSEIGNEMENTS D'HOMOLOGATION À LA FCC ET À INDUSTRIE CANADA

Avis de la FCC

Ce dispositif a ete teste et s'avere conforme à l'article 15 des reglements de la Commission federale des communications (FCC). Ce dispositif est soumis aux conditions suivantes: 1) Ce dispositif ne doit pas causer d'interférences nuisibles et; 2) Il doit pouvoir supporter les parasites qu'il reçoit, incluant les parasites pouvant nuire à son fonctionnement.

Tout changement ou modification non approuvé expressément par la partie responsable pourrait annuler le droit à l'utilisateur de faire fonctionner cet équipement.

Avis d'Industrie Canada

Cet apparéil est conforme aux normes RSS exemples de licences d'Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférences nuisibles et (2), il doit pouvoir accepter les interférences, incluant celles pouvant nuire à son fonctionnement normal.

Tout changement ou modification non approuvé expressément par la partie responsable pourrait annuler le droit à l'utilisateur de faire fonctionner cet équipement

ÉléMENTS DE LA GARANTIE : Pendant une période d'un an, Uniden garantit à l'acheteur original que cet apparéil d'Uniden sera libre de tout défaut de pieces et de main-d'oeuvre, selon les restrictions et exclusions décrites ci-dessous.

DURÉE DE LA GARANTIE: Cette garantie, qui ne s'applique qu'à l'acheteur original, se terminera et ne sera donc plus en effet 12 mois après la date de l'achat original dans un magasin au détail. Cette garantie sera nulle si l'appareil est (A) endommagé ou n'a pas été maintainu en bon état suite à un entretien raisonnable ou nécessaire, (B) modifié, alteré ou utilisé en tant que composante d'un ensemble de conversion, d'assemblages secondaires ou toute autre configuration qui n'est pas vendue par Uniden, (C) mal installé, (D) réparé ou entretenu par toute autre entité qu'un centre de service autorisé par Uniden pour n'importe quel problème ou défaillance couvert par cette garantie, (E) utilisé conjointement avec des équipements, pieces ou en tant que composante d'un système qui ne soit pas fabriqué par Uniden, ou (F) installé ou programme par d'autres personnes que celles mentionnées dans le guide d'utilisation de cet appariel.

ÉNONCÉ DES RECOURS : Au cas où cet apparéil ne serait pas conforme à la garantie, et ce, en tout temps pendant la période de cette garantie, le répondant s'engage à réparer le défaut et à vous returner l' apparéil sans frais de pieces ni de main-d'oeuvre, ni d'autres frais (à l'exception des frais de port et de manutention) encourus par le répondant ou l'un de ses représentants relativement à l'exécution de cette garantie. Le répondant pourra, à sa seule discrétion, replacer l' apparéil par un apparéil neuf ou remis à neuf. LA GARANTIE LIMITÉE DÉCRITE CI-HAUT CONSTITUE LA SEULE ET ENTIÈRE GARANTIE SE RAPPORTANT À L'APPAREIL ET REMPLACE ET EXCLUT TOUTE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, QU'ELLE SOIT FORMELLE, TACITE OU SURVENANT SUITE À L'IMPLANTATION D'UNE LOI, INCLUANT, MAIS SANS S'Y LIMITER, TOUTES LES GARANTIES TACITES EN QUALITÉ LOYALE ET MARCHANDE OU LES APTITUDES À UN BUT PARTICULIER. CETTE GARANTIE NE COUVRE PAS NI NE PREVOIT PAS DE PROVISION POUR LE REMBOURSEMENT NI LE PAIEMENT DES DOMMAGES-INTÉRÊTS DIRECTS OU INDIRECTS. Certaines provinces ou certains États ne permettent pas d'exclusions ni de restrictions pour les dommages-intérêts directs ou indirects et les restrictions ou exclusions décrites ci-dessus peuvent ne pas s'appliquer à vous.

RECOURS LÉGAUX: Cette garantie vous donne des droits légaux spécifique et vous pouze avoir d'autres droits variant de province en province. Cette garantie devient nulle à l'extérieur des États-Unis et du Canada.

MARCHÉ À SUIVRE POUR HONORER LA GARANTIE : Si, après avoir suivi les directives du guide d'utilisation, vous étés persuadé(e) que votre apparéil est défectieux, emballez-le soigneusement (dans son emballage original, si possible). Joignez-y vous préuve d'achat et une note décrivant le problème. Expédiez l' apparéil, port payé, par l'entremise d'un service postal certifié et assure ou d'un courrier qui vous permettra de retrouver ultérieurement l'envoi, au répondant de la garantie, à l'adresse suivante :

Uniden America Service

C/O Saddle Creek
