Type de produit	Kit adaptateur CPL avec point d'accès Wi-Fi
Marque	TP-Link
Modèle	TL-WPA4226 KIT
Catégorie	Adaptateur Powerline
Dimensions (environ)	10 x 6 x 3 cm (par unité)
Poids (environ)	200 g (kit complet)
Alimentation	100-240 V AC, 50/60 Hz, prise directe
Connectivité Ethernet	1 port Ethernet 10/100/1000 Mbps
Connectivité Wi-Fi	2,4 GHz (et 5 GHz selon modèle)
Débit CPL maximal	600 Mbps
Fonctions principales	Réseau CPL, extension Wi-Fi, appairage par bouton Pair, copie WPS
Sécurité Wi-Fi	WPA/WPA2
Sécurité CPL	Cryptage 128 bits AES
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides.
Sécurité d'installation	Brancher directement sur prise murale, éviter les multiprises.
Pièces détachées fournies	2 adaptateurs CPL, 1 câble Ethernet, guide d'installation
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente.
Garantie	3 ans limitée
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation

FOIRE AUX QUESTIONS - TLWPA4226KIT TP-LINK

Comment réinitialiser mon adaptateur CPL ?

Maintenez enfoncé le bouton Reset (à l'aide d'une pointe, par exemple un trombone) pendant environ 10 secondes jusqu'à ce que toutes les LED s'éteignent puis s'allument à nouveau. Vous pouvez ensuite le réappairer.

Comment dépanner l'absence d'accès Internet via mon réseau CPL ?

1. Vérifiez que tous les adaptateurs CPL sont sur le même circuit électrique. 2. Assurez-vous que les LED CPL sont allumées (pas clignotantes). 3. Vérifiez les connexions Ethernet. 4. Connectez un ordinateur directement au routeur pour confirmer que la connexion Internet fonctionne.

Que faire si un extenseur appairé ne se reconnecte pas après déplacement ?

1. Assurez-vous que tous les adaptateurs restent sur le même circuit électrique. 2. Réappairez l'extenseur avec un autre adaptateur. 3. Éloignez l'équipement des sources d'interférences (sèche-cheveux, climatiseurs, etc.).

Comment appairer les adaptateurs CPL ?

Appuyez sur le bouton Pair de l'adaptateur principal pendant 1 seconde jusqu'à ce que sa LED d'alimentation clignote. Dans les 2 minutes, appuyez sur le bouton Pair de l'extenseur pendant 1 seconde. Lorsque la LED CPL de l'extenseur s'allume fixe, l'appairage est réussi.

Comment copier les paramètres Wi-Fi du routeur vers l'extenseur ?

Placez l'extenseur près du routeur. Appuyez sur le bouton WPS de votre routeur, puis dans les 2 minutes appuyez sur le bouton Wi-Fi de l'extenseur pendant 1 seconde. Les LED Wi-Fi clignotent rapidement puis restent allumées en cas de succès.

Que signifie un voyant CPL clignotant ou rouge ?

Un voyant CPL clignotant ou rouge indique une qualité de signal médiocre. Déplacez l'extenseur vers une autre prise électrique pour améliorer la connexion.

Puis-je utiliser les adaptateurs CPL sur une multiprise ?

Il est déconseillé de brancher les adaptateurs CPL sur une multiprise. Branchez-les directement sur une prise murale. Si l'adaptateur possède une prise gigogne, vous pouvez brancher une multiprise sur celle-ci, mais n'y connectez pas un autre adaptateur CPL.

Comment configurer le réseau Wi-Fi via l'interface web ?

Connectez-vous au réseau Wi-Fi de l'extenseur (SSID par défaut sur l'étiquette). Ouvrez un navigateur et saisissez l'adresse IP de l'extenseur (généralement 192.168.1.1). Connectez-vous avec 'admin' comme nom d'utilisateur et mot de passe (ou celui indiqué). Vous pouvez alors modifier le SSID et le mot de passe Wi-Fi.

Quelle est la portée maximale du réseau CPL ?

La portée dépend de la qualité du câblage électrique. En moyenne, le réseau CPL fonctionne sur le même circuit électrique dans une habitation, jusqu'à environ 300 mètres. Au-delà, le signal peut se dégrader.

Où trouver la déclaration de conformité de cet appareil ?

La déclaration CE de conformité est disponible en ligne à l'adresse http://www.tp-link.com/en/ce. Vous pouvez également la consulter dans la section légale de la notice.

MODE D'EMPLOI TLWPA4226KIT TP-LINK

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation ⏻ se met à clignoter.

* Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation ⏻ se met à clignoter. Quand la DEL CPL ⏻ s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.

* Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

1. Appréciez !

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces appareils.

Attention

- Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.

- Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.
3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitiallalliser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2, Comment dépanner l'absence d'accès à Internet vla mon réseau CPL ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Assurez vous que toutes les DEL CPL 🔒 sont allumées. si ce n'est pas le cas, réappairez adaptateur et extenseur CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appalré avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Appairez le à nouveau avec un autre adaptateur ou extenseur, assurez vous que la DEL CPL est allumée avant de le déplacer ?

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

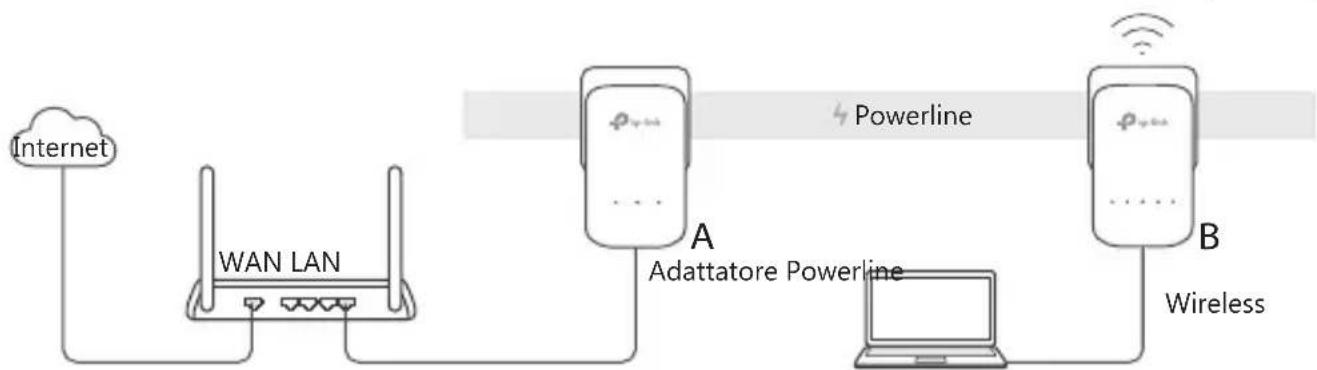


TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
