SMART SX MLINK Set - Télécommande MULTIPLEX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Fréquence : 2.4 GHz, Portée : jusqu'à 1000 mètres, Alimentation : 2 piles AA, Compatibilité : MLINK, Nombre de canaux : 8
Utilisation	Conçue pour le pilotage de modèles réduits, idéale pour les utilisateurs de tous niveaux, interface intuitive pour une prise en main rapide.
Maintenance et réparation	Vérifier régulièrement l'état des piles, nettoyer les contacts de la télécommande, consulter le manuel pour les procédures de dépannage.
Sécurité	Utiliser uniquement des piles recommandées, éviter l'exposition à l'eau et à des températures extrêmes, ne pas démonter l'appareil sans autorisation.
Informations générales	Poids : 300 g, Dimensions : 20 x 10 x 5 cm, Garantie : 2 ans, Support technique disponible en ligne.

FOIRE AUX QUESTIONS - SMART SX MLINK Set MULTIPLEX

Comment appairer ma télécommande MULTIPLEX SMART SX MLINK avec mon récepteur ?

Pour appairer votre télécommande, allumez le récepteur, puis maintenez enfoncé le bouton d'appairage sur le récepteur. Appuyez sur le bouton d'allumage de la télécommande jusqu'à ce que le témoin lumineux clignote. Votre télécommande devrait être appairée.

Que faire si ma télécommande ne répond pas ?

Vérifiez d'abord les piles de votre télécommande. Remplacez-les si elles sont faibles ou usées. Si le problème persiste, essayez de réinitialiser la télécommande en retirant les piles pendant quelques minutes.

Comment changer les paramètres de la télécommande ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' de la télécommande. Utilisez les flèches pour naviguer et sélectionnez l'option souhaitée. Appuyez sur 'OK' pour confirmer les changements.

Est-ce que la télécommande MULTIPLEX SMART SX MLINK est compatible avec d'autres récepteurs ?

La télécommande MULTIPLEX SMART SX MLINK est conçue pour fonctionner principalement avec les récepteurs MULTIPLEX. Vérifiez la documentation de votre récepteur pour confirmer la compatibilité.

Comment mettre à jour le firmware de ma télécommande ?

Connectez votre télécommande à un ordinateur via le câble USB fourni. Téléchargez le logiciel de mise à jour sur le site de MULTIPLEX, puis suivez les instructions à l'écran pour installer la dernière version du firmware.

Que faire si le signal de la télécommande est faible ?

Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le récepteur. Essayez également de rapprocher la télécommande du récepteur pour améliorer la réception du signal.

Comment réinitialiser la télécommande aux paramètres d'usine ?

Pour réinitialiser la télécommande, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela remettra tous les paramètres aux valeurs d'usine.

MODE D'EMPLOI SMART SX MLINK Set MULTIPLEX

3.2 Possibilités de la SMART SX 30

4. Consignes de prudence et de sécurité

5. Contenu / Accessoires 33

6. Caractéristiques techniques 33

6.1 Emetteur SMART SX 33

6.2 Récepteur RX-5 light M-LINK 34

7. Manipulation

7.1 Eléments de cde de l'émetteur 34

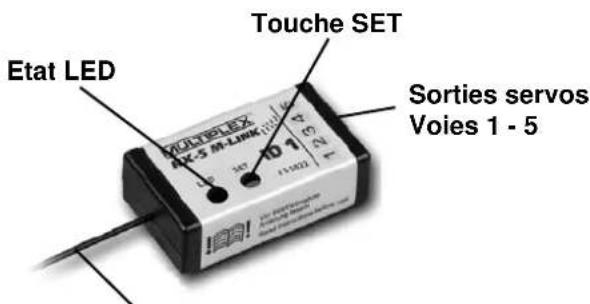

7.2 Eléments de cde du récepteur 34

7.3 Antenne émetteur 35

7.4 Mise en place des Piles / Accus 35

7.5 Surveillance tension / Temps de fonct. 35

7.6 Procédure Binding 35

7.7 Attribution des voies 35

7.8 Mode de pilotage 36

7.9 Servoreverse 36

7.10 Trim 36

7.11 Dual-Rate 37

7.12 Fail-Safe 37

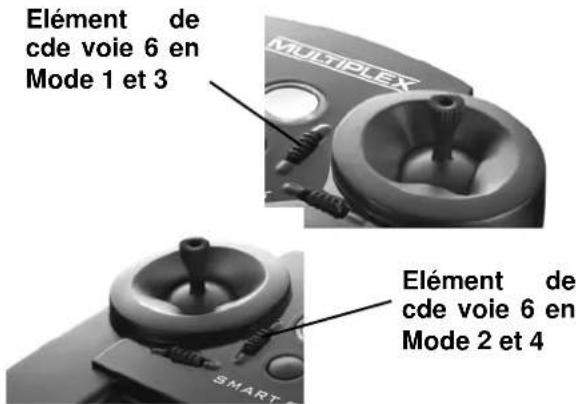

7.13 Voie supplémentaire (AUX) 37

7.14 Essai de portée 37

7.15 Mémoire de modèle (ID) 37

7.16 Montage du récepteur dans le modèle 38

7.17 Emetteur élève SMART SX 39

7.18 Mise à jour du Firmware / réglages de vos futures modèles RR+ 39

7.19 Montage des manches en Alu 39

7.20 Synthèse vocale des données télé métriques 39

8. Conseils et Service 40

9. Maintenance et entretien 40

10. Déclaration de conformité CE 40

11. Garantie / Exclusion de responsabilité 40

12. Protection de l'environnement 40

13. Recherche d'erreurs 41

Nous vous félicitons pour l'achat de votre nouvelle radiocommande et vous remercions pour votre choix de la SMART SX M-LINK MULTIPLEX. Vous disposez ainsi d'un ensemble qui vous permettra de débuter en toute quiétude dans le modélisme radiocommandé. Nous vous souhaitons plaisir, satisfaction et avec votre nouvelle radiocommande.

2. ACCÈS RAPIDE

1. Déball29 l'émetteur et le récepteur

Garder précieusement les documents joints

2. Mise en place des piles

Attention à la polarité (voir vue ci-contre). Une inversion de polarité peut endommager l'émetteur et/ou les éléments.

- Préparation du modèle Dès que la synchronisation du système de réception a été effectuée, celui-ci est directement activé. Afin d'éviter que le démarrage intempestif du moteur puisse provoquer des dommages il est conseillé de sécuriser le modèle.

- Préparation de l'émetteur Allumer l'émetteur en maintenant la touche Multifonctions enfoncée, puis relâcher la touche. La LED clignote à intervalle rapide.

- Préparation du récepteur Allumer le récepteur en maintenant la touche Set enfoncée, la LED du récepteur clignote également très rapidement.

Touche ON / OFF Touche Multifonctions

MUCHELEX HX-9 In-LINK 1/2 60V 11.002 R4 R5 R6 R7 R8 R9 R10 R11 R12

Lorsque la procédure Binding a réussie, les deux LEDs clignotent lentement.

4. Réglage du sens de rotation des servos

- Modèle avec récepteur ID L'émetteur émet un signal acoustique lorsque celui-ci reconnaît le récepteur ID. Aucun autre réglage n'est nécessaire.

- Modèle avec récepteur M-Link normal (light ou avec télémétrie)

Toutes les gouvernes doivent débattre dans le bon sens. Inversez éventuellement le sens de rotation du servo. Pour cela, mettre le manche de com-

mande de la voie en question en butée et appuyer durant 3 secondes sur la touche Multifonctions jusqu'à ce que le sens de rotation du servo s'inverse.

Appuyer dessus durant 3 sec.

5. Faire un essai de portée

Avant le premier vol, il faut toujours faire un essai de portée. Tout de suite après avoir allumé l'émetteur, ap-

puyer sur la touche Multifonctions durant 2 secondes, jusqu'à ce que la LED reste allumée. L'émetteur fonctionne à puissance d'émission réduite,

Appuyer dessus durant 2 sec. après avoir allumé l'émetteur

et un signal d'alerte sonore se déclenche. Dans ce mode, le système de commande doit encore fonctionner correctement avec une distance d'environ 50 mètres.

6. Utilisation en vol

Avec ces quelques manipulations, tout est prêt pour le premier vol. Respectez impérativement l'ordre de mise en route et de coupure. Il faut toujours allumer d'abord l'émetteur et ensuite seulement le récepteur. En fin de vol, procédez en sens inverse, couper d'abord le récepteur, et ensuite l'émetteur. En vol, respectez les instructions du fabricant, et en particulier, les consignes de prudence et de sécurité.

3. INTRODUCTION

Cette notice est un élément, à part entière, du produit. Elle contient des informations importantes et des consignes de sécurité. Gardez-la à portée de main, et en cas de revente du produit, transmettez-la au nouvel acquéreur pour qu'il puisse en prendre connaissance.

3.1 Conception de la SMART SX

La SMART SX M-LINK est une radiocommande 6 voies compacte et intelligente pour bien débuter avec un

Cette radiocommande SMART SX est totalement compatible avec tous les autres ensembles MULTIPLEX, de la COCKPIT SX à fonctions télémétriques jusqu'au haut de gamme PROFI TX. Ceci est également vrai pour le petit récepteur ID livré avec le set, capable de fonctionner avec le prestigieux émetteur PROFI TX.

Mais MULTIPLEX propose également un concept de modèles particulièrement bien abouti et bien conçu. Nos Sets complets RTF (Ready to fly) sont livrés avec le modèle pratiquement terminé, prêt au vol, un émetteur SMART SX, un récepteur RX-5 M-LINK ID, des piles, un accu de vol et un chargeur secteur 230V. Après avoir déballé le modèle, il suffit de monter les ailes, de charger l'accu de propulsion et de réception et de préparer l'émetteur, et vous voilà prêts pour le premier vol.

L'émetteur SMART SX reconnaît, grâce aux récepteurs M-LINK ID, le modèle en question et active automatiquement les réglages correspondants en les puisant dans sa mémoire énorme. 50 mémoires indépen-

dantes l'une de l'autre sont à disposition. D'origine, tous les modèles compatibles MULTIPLEX en ELA-POR®, des versions RR+ aux versions RTF y sont déjà enregistrés. De nombreux modèles de différen-

tes origines peuvent être équipés d'un récepteur ID. De ce fait, c'est très simple pour l'émetteur intelligent SMART SX de reconnaître le récepteur ID du modèle en question. La conception des émetteurs et des modèles évoluent en fonction des exigences, sans cesse croissantes des pilotes. MULTIPLEX propose ainsi un ensemble complet, concluant et compatible.

Si vous avez fait vos premiers pas avec un modèle RTF et que vous souhaitez poursuivre avec un nouveau modèle, nous vous proposons un de nos modèles RR+. Nos ensembles RR+ sont composés du même équipement complet, à l'exception de l'émetteur M-LINK SMART SX et du chargeur. Mais vous pourrez vous servir de ceux qui étaient livrés avec votre premier modèle RTF, étant donné que l'émetteur et le chargeur sont totalement compatibles avec les modèles RR+. L'émetteur connaît tous les modèles RR+ actuels qui sont disponibles et compatibles. Lorsque de nouveaux modèles apparaîtront sur le marché, il sera possible de charger leurs réglages sur votre émetteur à l'aide du logiciel gratuit MULTIPLEX Launcher. Cela vous économisera les opérations de réglages manuelles.

Si vos exigences sont plus pressantes et si vous souhaitez persévérer dans le modélisme, vous pourrez facilement passer à une radiocommande MULTIPLEX plus performante, par exemple la COCKPIT SX, étant donné que tous les récepteurs sont compatibles. C'est de la pérennité et des économies.

3.2 Caractéristiques de la SMART SX

La SMART SX M-LINK est une radiocommande compacte, intelligente, 6 voies, pour débutants, avec des fonctionnalités étonnantes, en partie brevetées.

- Grâce à la reconnaissance intelligente, brevetée, du modèle (ID), l'émetteur affecte le modèle, c'est-à-dire le récepteur à une mémoire pré-programmée. Tous les modèles MULTIPLEX RR+ et RTF sont pré-programmés dans une mémoire.

- L'émetteur qui est équipé d'une nouvelle antenne en technologie IOAT brevetée, offre, grâce à un rayonnement optimisé, une plus grande sécurité, la

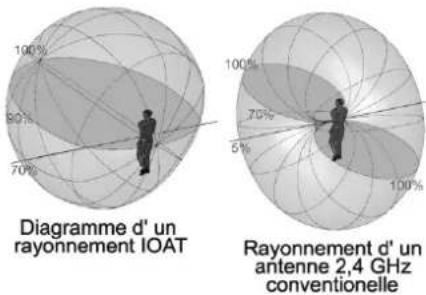

Diagramme d'un rayonnement IOAT

Rayonnement d'un antenne 2,4 GHz conventionelle

portée étant bien supérieure à la limite visuelle. L'antenne en 2,4 GHz intégrée est toujours positionnée de manière optimale, l'émission vers l'arrière est minime, toute la puissance d'émission se concentre effectivement sur le secteur de vol.

- Le petit émetteur léger, maniable et polyvalent repose parfaitement dans la main grâce à un boîtier ergonomique.

• 5 voies proportionnelles sont disponibles, Profondeur, Direction, Moteur, plus 2 x Ailerons. Par ailleurs, une voie sur interrupteur est également disponible, voie qui a été placée sur le trim de la fonction de commande des Gaz (Power).
• Toutes les fonctions sont équipées de trims digitaux.
• Au travers des différentes sonorités émises par le buzzer intégré, l'utilisateur reçoit des informations en retour sur le déroulement au niveau des paramètres les plus importants comme par exemple: reconnaissance du récepteur ID, test de portée, surveillance de tension, fonction Trimm, réglages Dual Rate, choix du modèle et test de portée.
• La structure des menus de l'émetteur, très simple et conviviable permet au débutant de s'y retrouver facilement. Du fait de l'utilisation simple de l'émetteur, vous pourrez régler facilement pratiquement n'importe quel autre modèle, même s'il n'est pas chez nous. De plus, le dernier réglage fin du trim d'un modèle sera sauvegardé.
• Un système de transmission M-LINK très fiable et pérenne avec une gestion intelligente des fréquences sont les meilleures conditions pour un fonctionnement sans interférences. Avec ce procédé M-LINK, plus de 150 modèles peuvent être utilisé en même temps sans la moindre perturbation.
• L'émetteur SMART SX, avec les trois piles de type AA que nous conseillons, se caractérise par des temps d'utilisation très longs, jusqu'à 25 heures. Un contrôleur de tension avec un seuil de déclenchement d'alarme bien adapté est intégré.
• Pratiquement tous les modèles RC du marché peuvent être pilotés avec cet émetteur.

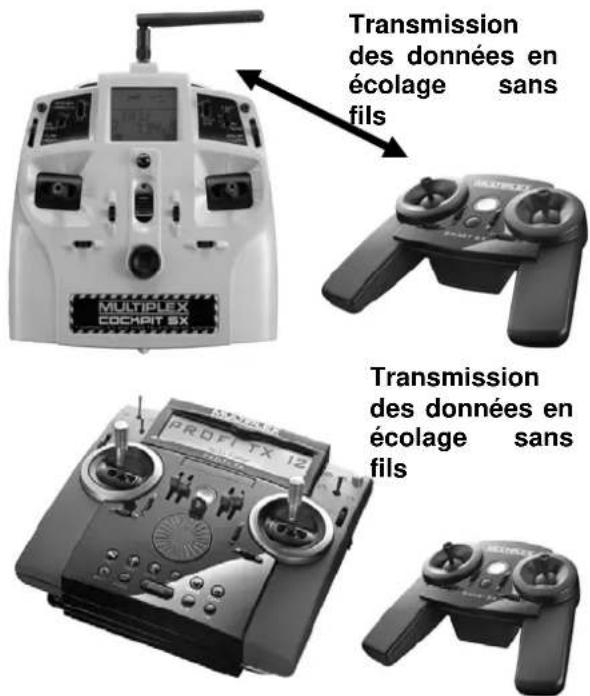

• L'émetteur SMART SX peut très bien être utilisé en tant qu'émetteur-elève offrant ainsi au débutant la possibilité de faire ses premier pas et progresser plus rapidement au niveau du pilotage. La liaison vers l'émetteur-moniteur se fait sans fils à l'aide du Stick-Ecolage (pour tous les émetteurs-moniteur MULTIPLEX avec prise Multifonctions), ou à l'aide du COPILOT d'une PROFI TX.
• Par la prise intégrée dans le compartiment de pile, il est possible d'effectuer une mise à jour du logiciel d'exploitation de votre émetteur (= Firmware). Par ce biais vous pouvez toujours mettre à jour votre émetteur et ainsi l'avoir toujours au niveau technique le plus actuel. De plus vous pouvez transmettre les réglages de vos nouveaux modèles RR+ sur votre émetteur.

4. CONSIGNES DE PRUDENCE ET DE SECURITE

Les modèles racdiocommandés et les composants RC qui les accompagnent, ne sont pas des jouets. Leur montage, l'installation RC et leur manipulation nécessitent une certaine connaissance technique,

beaucoup de soins et un comportement responsable, notamment en ce qui concerne la sécurité. Des erreurs ou des négligences peuvent avoir de lourdes conséquences. Etant donné que ni le fabricant, ni le vendeur ne peut intervenir au cours du montage et par la suite en cours de l'utilisation du modèle, nous ne pouvons qu'attirer votre attention sur les dangers potentiels et décliner toute responsabilité.

Pour une utilisation sans danger de votre modèle, respectez les consignes suivantes, car Vous êtes seul responsable quant à l'utilisation en toute sécurité de ce produit:

• Lisez attentivement cette notice dans son intégralité! N'utilisez pas votre radiocommande sans avoir lu attentivement cette notice et les consignes de sécurité qui y figurent.
• N'effectuez sous aucun prétexte des modifications d'ordre technique au niveau de la radiocommande. N'utilisez que des accessoires originaux, de même pour les pièces de rechange, et plus particulièrement lorsque cela concerne l'accu d'émission, récepteur et servos.
• Si vous utilisez cet émetteur avec des produits d'autres fabricants, assurez-vous de leur qualité et de leur compatibilité. Après toute nouvelle configuration ou modification, il faut avant le vol, faire un essai approndi de toutes les fonctions et faire un essai de portée. Si vous avez le moindre doute, ne mettez pas le modèle en l'air. Recherchez d'abord l'erreur pour pouvoir ensuite y remédier.
• Un modèle qui, pour une raison ou une autre, devient incontrôlable peut provoquer de graves dégâts matérielles et corporels. Une assurance responsabilité civile est donc obligatoire pour la pratique de l'aéromodélisme. Tenez-en compte et renseignez-vous sur la législation en vigueur.
• Pour éviter un démarrage inopiné et dangereux du moteur, respectez l'ordre d'allumage et de coupure:
• Mise en route
  Allumez toujours d'abord l'émetteur, puis branchez l'accu de propulsion et ensuite seulement vous pouvez alimenter la réception.
• En fin de vol
  Débranchez toujours l'accu de propulsion en premier, puis coupez la réception et ensuite seulement l'émetteur.
• Faites vérifier l'émetteur et le récepteur à intervalles réguliers (tous les 2 – 3 ans) par un Service autorisé et homologué MULTIPLEX.
• N'utilisez votre émetteur que dans la fenêtre de températures préconisée. Veillez observer qu'un rapide changement de température de froid vers chaud entraîne une apparition de condensation dans l'émetteur. L'humidité influence le bon fonctionnement de votre émetteur ainsi que tout autre appareil électronique.
• Si des appareils électriques ont pris l'humidité, cessez toute activité, débranchez l'alimenation et laissez-les sécher, boîtier ouvert si possible (cela peut prendre plusieurs jours). Faites ensuite un essai de fonctionnement approfondi. Dans les cas les plus graves, faites

contrôler votre ensemble par un Service agréé et autorisé par MULTIPLEX.

En plus de ces consignes de sécurité, suivez et respectez celles qui suivent:

• Apportez le plus grand soin au montage de votre modèle, et cela surtout lors d'éventuelles réparations. Vous êtes seul responsable de vos actes.
• Montez les servos et les tringles de manière à ce qu'ils puissent débattre librement, sans se bloquer et se mettre en butée lorsque vous êtes en débattements maximum.
• Réglez les palonniers et les tringles de commandes en fonction. Essayez de garder le jeu de fonctionnement le plus faible possible. C'est uniquement comme cela que vous allez avoir une faible contrainte sur les servos et leur puissance sera utilisée efficacement. Cette mesure vous assure la durée de vie maximale du servo et vous garantie un maximum de sécurité.
• Protégez efficacement contre les vibrations, le récepteur, les accus, les servos et les autres composants RC. Respectez les conseils des différentes notices. Cela concerne tout particulièrement l'équilibrage correct des hélices et des rotors. Remplacez immédiatement les éléments d'une motorisation qui sont endommagés ou qui présentent un balourd.
• Ne pas tendre ni plier les cordons et les protéger des pièces en rotation.
• Evitez les rallonges servos trop longues ou inutiles et veillez à une section de fils suffisante (pertes en ligne). Nous conseillons une section minimale de 0,24 mm.
• Evitez les perturbations dûes à l'électricité statique, à de forts champs électriques ou électromagnétiques, par des mesures d'antiparasitages appropriées (par ex. en antiparasitant les moteurs électriques avec des condensateurs adéquats), et veillez à placer l'ensemble de réception le plus loin possible de l'antenne de réception, des cordons d'alimentation et des accus.
• Ne pas faire passer les cordons dans lesquels passent de fortes intensité (par ex. pour un moteur électrique) à proximité de l'ensemble de rédception. Les cordons entre un moteur Brushless et son variateur devront être le plus court possible (max. 10 à 15 cm).
• Vérifiez avec la plus grande attention toutes les fonctions et familiarisez-vous avec la manipulation de l'émetteur avant d'utiliser le modèle.

Par ailleurs, il faut régulièrement inspecter votre modèle en vérifiant ce qui suit:

• Jeux et débattements au niveau des gouvernes et des tringles de commande

• Stabilité, résistance et état des tringles, des cords, des charnières etc.

• cassures, fissures ou amorces de rupture sur le modèle, sur les composants RC ou au niveau de la motorisation

• Etat des cordons et des prises (connectique)
• Etat de l'alimentation et des cordons y compris le cordon interrupteur avec inspection de l'aspect extérieur des éléments. A cela s'ajoute également la chargeur correspondant au type d'accu et l'entretien régulier des accus.

Portez une attention toute particulière à l'alimentation de l'émetteur et à celle du modèle.

• Retirez les piles de l'émetteur durant une période d'inactivité, des piles peuvent "couler" et provoquer des dégâts.
• Au bout d'un période d'inactivité plus longue, remplacez les piles par des piles neuves.
• Dès que le signal sonore de la fonction de surveillance de la tension de l'accu se fait entendre, stoppez l'utilisation de votre modèle et rechargez rapidement les accus. Changez les piles usagées par des nouvelles piles.
• N'essayez jamais de recharger des piles, il y a risque d'explosion.
• Vérifiez à intervalle régulier l'état de votre accu de réception et du système BEC.
• Rechargez régulièrement les accus, n'attendez pas que la rapidité de déplacement des servos diminuent et que leur déplacement devient plus difficile. Prenez comme règle de rechargez les accus avant chaque vol.
• Suivez impérativement les consignes de charge du fabricant de l'accu.

Avant le décollage, faites les vérifications suivantes:

• Chargez correctement les accus d'émission, de réception et de propulsion et surveillez leur état de charge pendant et entre deux vols.
• Sur le terrain, annoncez-vous au chef de piste, concertez-vous avec les autres pilotes présents et n'allumez votre émetteur qu'après leur accord.
• Faites un test pour vérifier les fonctions et effet de toutes les commandes.

Si vous constatez un dysfonctionnement, ne décollez pas. Recherchez l'origine, remédiez-y, et refaites de nouveaux essais.

Lorsque vous évoluez avec votre modèle, respectez les consignes ci-dessous:

• Si nous n'avez pas ou que peu d'expérience au niveau pilotage, faites appel à un pilote expérimenté qui saura vous conseiller. Un système écolage est très bien adapté pour les premiers pas.
• Le modèle ne peut être utilisé que sur des terrains qui s'y prêtent. Ne volez pas à proximité des batiments ou des rues ouvertes au public.
• Ne jamais voler en direction ou survoler des spectateurs. Ne mettez en danger ni les personnes, ni les animaux.

• N'effectuez pas de manoeuvres risquées, que ce soit en vol avec un avion ou avec une voiture.

• En Allemagne et dans de nombreux autres pays une assurance est obligatoire pour la pratique de l'aéromodélisme. Renseignez-vous sur la législation en vigueur et respectez-la.

• Ne pas surestimer ses capacités.
• Si vous constatez le moindre problème ou perturbations, posez-vous immédiatement et cessez toute activité.
• Attention à l'électricité statique!

Lorsque l'air est très sec (en montagne ou sur des collines a proximité d'un front orageux) l'émetteur et/ou le pilote peuvent se charger en électricité. La décharge statique peut endommager l'émetteur et mettre le pilote en danger. Ce phénomène se produit également lorsqu'un orage est en train de se former.

• Contre mesures:
  Cesser le plus rapidement possible toute activité, redescendez la colline ou la pente pour trouver un endroit moins exposé et ne volez jamais sous l'orage ou à l'approche d'un orage.
• Ne pas rester à proximité des téléphones mobiles!

Nous conseillons de couper les téléphones mobiles et autres appareils susceptibles d'entraver la concentration du pilote.

- L'émetteur SMART SX est protégé contre les interférences des champs électromagnétiques dûs par ex. aux téléphones mobiles. Nous sommes largement au-dessus des exigences et directives imposées par loi. Mais compte tenu de la multiplicité et du développement rapide dans le domaine de la téléphonie mobile, un risque, difficile à estimer, existera toujours. C'est pourquoi, nous vous conseillons de garder un distance de sécurité d'au moins 2 m par rapport à tous téléphones portables allumés.

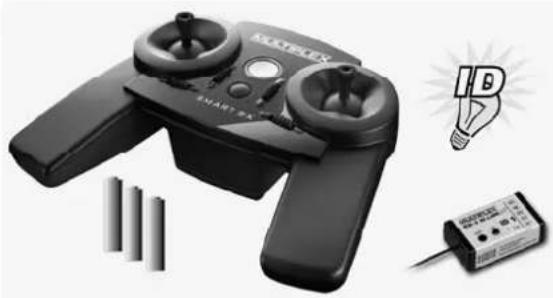

5. CONTENU / ACCESSOIRES

Les Sets radio SMART SX sont livrés avec les éléments correspondants de la vue ci-dessous:

• Emetteur SMART SX M-LINK
• Récepteur RX-5 light M-LINK ID 1
• 3 piles de Type AA
- Notice en plusieurs langues

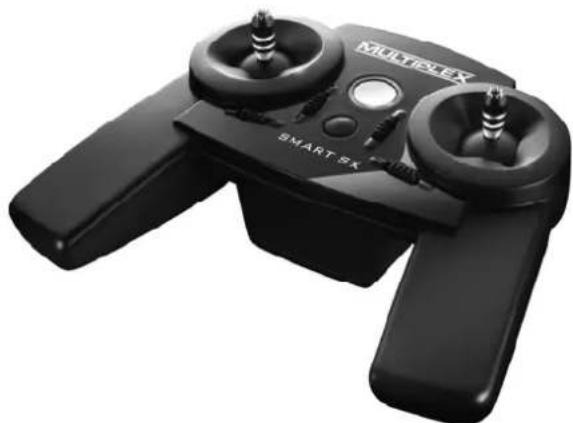

Des manches en alu, en option, peuvent être montés par la suite sur l'émetteur. (voir paragr. 7.19). Il manches en alu sont disponibles en noir (# 7 3305) et orange (# 7 3306).

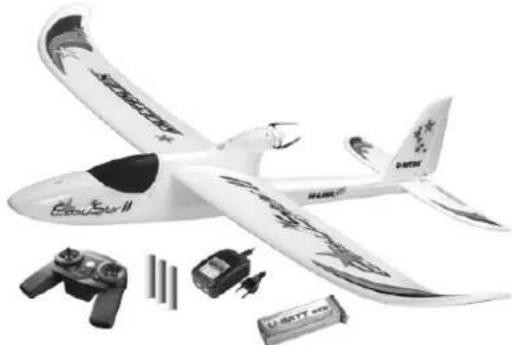

Si vous avez fait l'acquisition de l'émetteur avec un modèle RTF MULTIPLEX, vous aurez, en plus du modèle, un accu de vol adapté, et un chargeur secteur 230 V comme indiqué dans la vue ci-dessus.

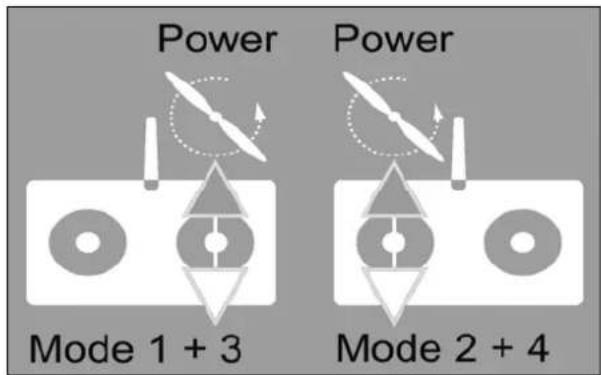

L'émetteur est livré d'origine avec deux modes de pilotage différents (voir paragraphe 7.8):

• SMART SM M-LINK Mode 1 + 3 (# 1 5300)
• SMART SM M-LINK Mode 2 + 4 (# 1 5301)

Les accessoires ci-dessous sont disponibles:

- Récepteur RX-5 light M-LINK Si vous voulez monter et équiper par exemple un modèle RR MULTIPLEX, un kit de construction "classique"

ou un autre modèle, il vous faut un récepteur M-LINK, mais attention à ce que le numéro ID corresponde au modèle en question. (voir paragr. 7.15).

NORTEC-BOX RX-S M-LINK (2013) ID 1 41300 USB 587 IOUT

• Cordon USB-PC (# 85149)

Afin de pouvoir effectuer une mise à jour au travers du port se trouvant dans le compartiment de piles ou

pour charger des réglages d'un nouveau modèle RR+, il est nécessaire d'avoir un câble adaptateur USB avec prise Uni (voir paragr. 7.18).

6. CARACTERISTIQUES TECHNIQUES

6.1 Emetteur SMART SX

Bande de fréquence: 2,4 GHz

Antenne: Antenne IOAT intégrée

Nb de voies: 6

Nb de mémoires: 50

Format impulsion servos: 1,5 +/- 0,55 ms (100 % la course)

6.2 Récepteur RX-5 light M-LINK

Nb de voies: 5

Prises: UNI

Type de réception: 2,4 GHz FHSS

Tension d'utilisation: 3,5 v ... 9,0 V

Alimentation: 4 -6 éléments NiXX, 2s LiXX

Plage de temp. aurorisée: - 20°C ... + 55°C

Poids: 7

Dimensions (L x l x h) 34 x 19,5 x 11 mm

g

7. MANIPULATION

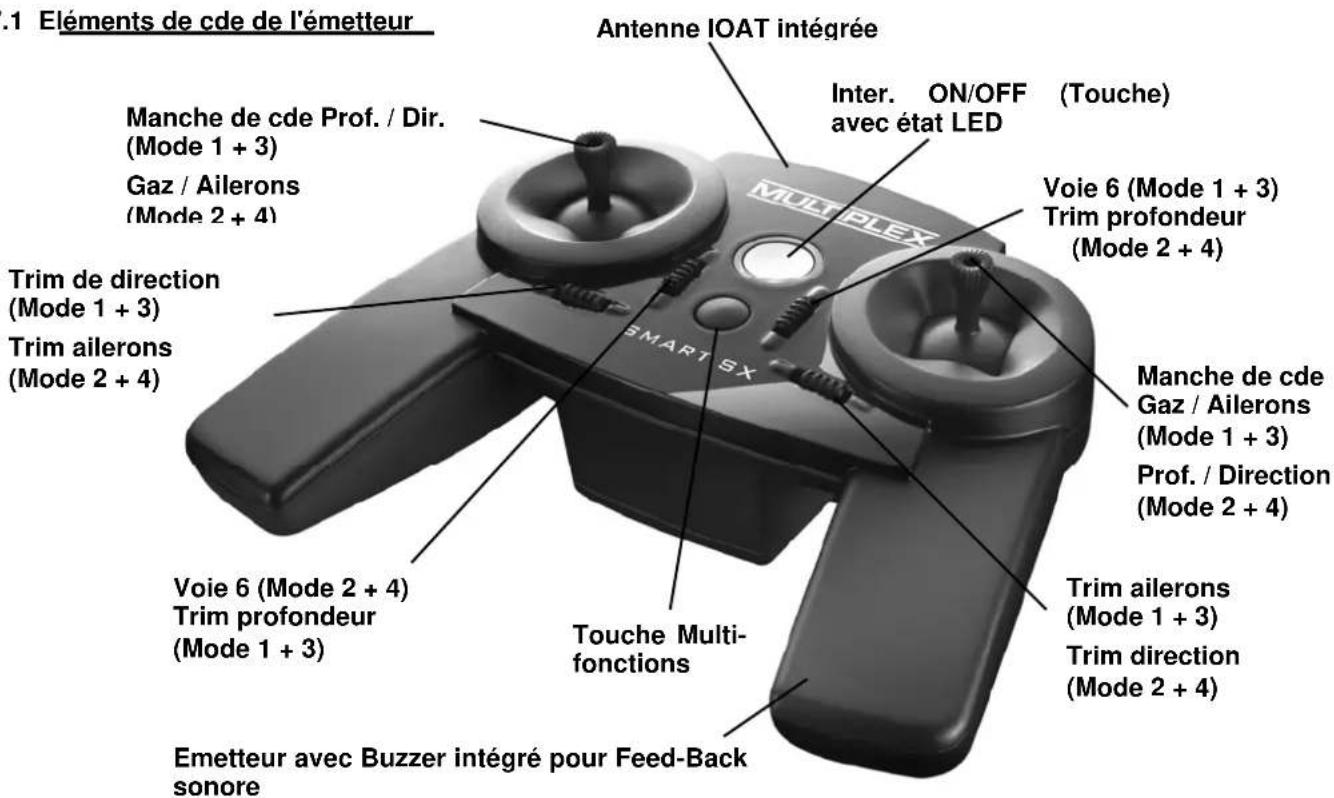

7.1 Eléments de cde de l'émetteur

1.1 Eléments de cde de l'émetteur Antenne IOAT intégrée Manche de cde Prof. / Dir. (Mode 1 + 3) Gaz / Ailerons (Mode 2 + 4) Trim de direction (Mode 1 + 3) Trim ailerons (Mode 2 + 4) Voie 6 (Mode 2 + 4) Trim profondeur (Mode 1 + 3) Emetteur avec Buzzer intégré pour Feed-Back sonore Touche Multi- fonctions MoR TATEX ANTenne ON/OFF avec état LED (Touche) Voie 6 (Mode 1 + 3) Trim profondeur (Mode 2 + 4) Manche de cde Gaz / Ailerons (Mode 1 + 3) Prof. / Direction (Mode 2 + 4) Trim ailerons (Mode 1 + 3) Trim direction (Mode 2 + 4)

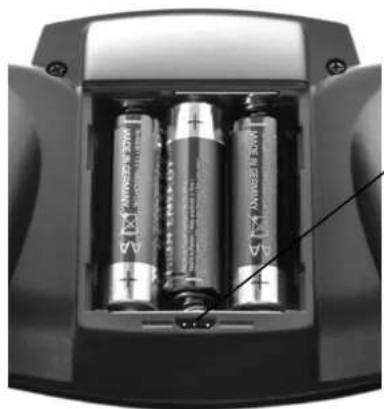

Logement piles avec éléments montés (attention à la polarité, voir photo)

Port pour brancher le câble USB de communication avec le PC.

7.2 Eléments de cde du récepteur

Etat LED Monoclex 4X-5 M-LINK (... Touche SET Sorties servos Voies 1 - 5

Antenne 2,4 GHz, ne pas la replier, l'extrémité efficace doit être rectiligne

7.3 Antenne émetteur

L'émetteur est équipé d'une nouvelle antenne en technologie IOAT, brevetée. Cette antenne intégrée ouvre la voie à une technologie de transmission optimisée qui, dans le domaine des émetteurs RC est totalement nouvelle, toute la puissance d'émission se concentrant effectivement que sur le secteur de vol. Die im Gehäuse integrierte 2,4 GHz Anntenne ist immer optimal ausgerichtet. L'antenne en 2,4 GHz intégrée est toujours positionnée de manière optimale. On double ainsi la densité des signaux émis vers le modèle. En relation avec la dierction de l'émission on obtient un Plus indéniable au niveau de la sécurité et la portée est bien supérieure à la celle de la limite de l'acuité visuelle.

100% 90% 70% Diagramme d' un rayonnement IOAT 100% 70% 5% Rayonnement d' un antenne 2,4 GHz conventionelle

7.4 Mise en place des piles / Accus

L'émetteur SMART SX est alimenté par trois piles de AA. Un jeu de piles est fourni à la livraison. Ouvrez le compartiment de pile dans le dos de l'émetteur et mettez en place les piles comme indiqué sur l'illustration de la page 7, puis refermez à nouveau le compartiment. Pour une longue période d'inactivité, par ex. en hiver, retirez les piles de l'émetteur.

Remarque:

Attention à la polarité! Le Moins est du coté des petits ressorts. Une inversion de polarité peut endommager l'émetteur et/ou les éléments.

A la place des trois piles peuvent également être montés des accus. Mais ce éléments ne pourront être rechargés qu'en dehors de l'émetteur, il n'y a pas de prise de charge. Procurez-vous un chargeur adéquat.

7.5 Contrôleur de tension / Temps d'utilisation

Compte tenu de la faible consommation, typique des émetteurs en 2,4 GHz, les temps d'utilisation sont très longs, et peuvent atteindre jusqu'à 25 heures avec trois piles de type AA Mignon.

7.6 Binding

Pour établir une première liaison entre l'émetteur et le récepteur, il faut assignerces ces deux éléments entre eux. Lorsque la synchronisation aura été correctement effectuée, le système de réception s'activera directement. De ce fait, assurez dans un premier temps votre modèle afin qu'un moteur qui démarre inopinément ne puisse causer aucun dommage, et, pour renforcer la sécurité, enlevez l'hélice.

• Préparation émeteuer Appuyez sur la touche Multifonctions et allumez l'émetteur relâchez ensuite de nouveau la touche. La LED clignote à un rythme rapide en jaune.
• Préparation récepteur Appuyez sur la touche SET et allumez le récepteur. La LED (Corona) clignote également à un rythme rapide en jaune.

Touche ON / OFF Touche Multifonctions

MULTIEX REX-5 M-LINK 10V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1.0V 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100.

Rapprochez l'émetteur du récepteur. La puissance d'émission est fortement réduite lors du processus de synchronisation. Il est possible de devoir réduire l'éloignement à 20cm ou encore moins. Dès que l'émetteur et le récepteur se sont „trouvés“ la vitesse de clignotement ralenti pour les deux appareils. Normalement les servos suivent maintenant les ordres donnés en bougeant vos manches de commandes.

Les informations de synchronisations sont sauvegardées dans votre récepteur d'une manière permanente, afin qu'à la prochaine mise sous tension de celui-ci, il ne soit pas nécessaire de refaire les opérations de synchronisations.

Lors de l'utilisation d'un récepteur ID vous entendrez un signal sonore après le processus de synchronisation et l'émetteur chargera automatiquement les réglages correspondants. De ce fait les réglages 7.7 jusqu'à 7.11 ne devront pas être refait à chaque fois.

7.7 Attribution des voies

L'émetteur SMART SX est équipé d'une affectation fixe des voies selon le schéma ci-dessous:

Voie 1: Aileron 1

Voie 2: Profondeur

Voie 3: Direction

Voie 4: Moteur

Voie 5: Aileron 2

Voie 6: AUX Autres fonctions (dans ce cas, il vous faut un récepteur 6 voies)

MULTIPLEX RX-5 M-LINK Aileron 2 Moteur Direction Profondeur Aileron 1 ID 1 LED SCT #5 5832 For Instrumentation Anschaffes: Start Instruction before user

Branchez les servos sur les sorties récepteur selon ces indications.

7.8 Changement du mode de pilotage

En principe, il existe quatre possibilités, d'attribuer les fonctions de commande, ailerons, profondeur, direction et moteur aux deux manches de commande de la SMART SX. Mais c'est le pilote lui-même, qui, en fonction de ses habitudes personnelles, devra choisir une de ces quatre possibilités.

Les différents modes se définissent comme suit:

Mode 1: Manche droit Gaz, verticalement

Ailerons,

Manche gauche Profondeur, verticale- ment, horizontalement

Mode 2: Manche droit Profondeur, verticalement Ailerons,

Manche gauche Gaz, verticalement Direction, ment

Mode 3: Manche droit Gaz, verticalement Direction, ment

Manche gauche Profondeur, verticale- ment Ailerons,

Mode 4: Manche droit Profondeur, verticalement Direction, ment

Manche gauche Gaz, verticalement Ailerons,

L'émetteur SMART SX met deux modes de pilotage à disposition. Lors de l'achat, il faudra faire le choix entre l'une des deux combinaisons qui devra se faire en fonction du crantage de l'un ou l'autre des manches de commande.

• SMART SM M-LINK Mode 1 + 3 (# 1 5300)
• SMART SM M-LINK Mode 2 + 4 (# 1 5301)

Quelque soit le Set, on peut passer d'un mode à l'autre. Dans le cas du premier Set (# 1 5300) on peut passer du mode 1 au mode 3 et inversement, et le deuxième Set (# 1 5301) permet de passer du mode 2 au mode 4 et inversement.

Power Power Mode 1 + 3 Mode 2 + 4

Si vous voulez changer de mode de pilotage, procédez de la manière suivante:

Mettez le manche de cde non cranté (sans fonction Moteur) en butée supérieure droite. Appuyez ensuite sur la llement touche Multifonctions durant 3 secondes. Un signal sonore, avec le même nombre de tonalités que le chiffre du mode, vous signalera le nouveau mode de pilotage. Comme représenté ci-dessus, seule l'inversion de la commande de la direction et des ailerons est possible, la commande moteur et celle de la profondeur étant de l'autre coté selon le Set retenu. Les réglages sont sauvegardés d'une manière permanente et en fonction du modèle.

Appuyer dessus durant 3 sec.

7.9 Servoreverse

Pour une utilisation type trois gouvernes (= tous sauf la fonction Gaz) vous pouvez inverser le sens de rotation des servos. L'émetteur SMART SX peut ainsi s'adapter à diffé-ment configurations de modèles. Si une gouverne devait débattre dans le mauvais sens, vous pouvez inverser le sens du déplacement en conséquence.

Mettez le manche de commande la voie en question en l'ont puis appuyez sur la touche Multifonctions durant trois secondes jusqu'à ce que le servo bascule dans l'autre sens

Appuyer dessus durant 3 sec.

et qu'il se déplace dans le sens souhaité. Pour la fonction Gaz une inversion du sens de rotation du servo n'est pas nécessaire du fait qu'un régulateur (contrôleur de vitesse de rotation) est toujours branché dans le bon sens. Les réglages sont sauvegardés de manière permanente pour le modèle correspondant.

7.10 Trim

L'émetteur est équipé de Trimm digitaux pour les trois fonctions. Au travers de ces Trimm vous pouvez régler la position centrale des servos. Lorsque vous modifiez la position de Trimm, un signal acoustique se fera entendre par pas de Trimm effectué. Lorsque vous atteindrez la position centrale du Trimm ou en fin de course vous entendrez une double sonorité différente afin de pouvoir faire la différence.

Aucun Trimm n'est disponible pour la fonction Gaz. Un régulateur moderne pour une propulsion électrique s'adapte automatiquement aux mouvements du manche des gaz. Les réglages des Trimm sont sauvegardés de manière permanente pour le modèle correspondant.

7.11 Dual-Rate

Il est souvent utile pour des modèles volants de rallonger ou de diminuer la course des gouvernes en fonction des positions de fin de course des manches, ou encore d'avoir différents débattement en fonction de la vitesse de vol plus ou moins élevée du modèle. Pour effectuer des figures acrobatiques la totalité des débattements est nécessaire. La fonction Dual-Rate vous permet lors du vol de passer d'un réglage à un autre, entre plein débattement à débattement réduit par exemple. (la fonction Gaz n'est pas comprise dans la commutation Dual-Rate.) Appuyez sur un des deux manches de commandes afin de commuter entre les réglages Dual-Rate.

Un signal sonore vous informe l'état dans lequel vous êtes. Une tonalité courte vous indique que vous êtes en petits débattements,

Appuyer sur la touche du manche

un tonalité longue vous signale que vous êtes en débattements normaux. Les réglages sont sauvegardés de manière permanente pour le modèle correspondant.

7.12 Fail-Safe

Le récepteur est équipé d'une fonction Fail-Safe. En cas de perturbations, lorsque le récepteur ne recoit plus de signaux M-LINK corrects, les servos se mettent dans une position enregistrée auparavant. Sur un avion, on peut donc faire en sorte que les gouverne se mettent au neutre et que le moteur se coupe. On augmente ainsi nettement la sécurité d'utilisation du modèle.

Sur l'émetteur, mettez, avec les manches de commande, les servos dans les positions souhaitées. Dès que cela est fait, appuyez sur la touche SET du récepteur. Par ce biais les positions Fail-

MQLBEX REX-10 MHz LED 50V 11.300V 17 24 32

Safe sont sauvegardées de manière permanente dans le récepteur. A tout moment vous pouvez remplacer les valeurs en mémoire par simple action sur le bouton et définir ainsi de nouvelles positions.

7.13 Voie auxiliaire (AUX)

Votre SMART SX est équipée d'un canal de commutation (= canal 6). Il est possible d'utiliser cette option si vous utilisez un récepteur M-LINK de 6 canaux minimum. Comme commande de cette fonction il faut utiliser le levier de Trimm à côté du manche des Gaz.

Élément de cde voie 6 en Mode 1 et 3 MULTEMPLEX Élément de cde voie 6 en Mode 2 et 4

De cette manière allumer des feux sur un modèle ou commander un train rentrant.

7.14 Essai de portée

Avant de décoller, faites un essai de portée radio. Le fait de faire régulièrement des essais de portée – même si vous êtes en 2,4 GHz – est très important, pour garantir un fonctionnement correct de votre ensemble et de reconnaître à temps les causes d'éventuelles interférences.

Pour lancer un essai de portée, appuyez, après avoir allumé l'émetteur, durant deux secondes sur la touche Multifonctions jusqu'à ce que la LED allumée. La radio-commande émet un signal

Appuyer dessus durant 2 sec. après avoir allumé l'émetteur

acoustique d'alarme tous les 10 secondes lorsque celle-ci se trouve en mode test de portée et travaille donc avec une puissance d'émission réduite.

Dans ce mode, il faut que le mouvement des commandes soit encore fidèlement retransmis à environ 50 m de distance. Dans ce cas votre émetteur atteindra toute sa portée en mode normal de fonctionnement, même au-delà de votre champ de vision. Coupez l'émetteur pour désactiver le mode Essai de portée. Après remise en route, l'émetteur sera de nouveau opérationnel.

7.15 Mémoire de modèle (ID)

Un petit récepteur compact en 2,4 GHz M-LINK avec prises UNI est livré avec le Set, de part son faible encombrement et son système de branchement Inline, il peut se loger dans les modèles les plus petits. Mais le point fort de ces types de récepteurs intelligents, c'est la reconnaissance ID du modèle.

Par ces caractéristiques votre émetteur SMART SX reconnaîtra votre modèle et charge automatiquement la mémoire

du modèle correspondant. L'opération de reprogrammation typique des émetteurs pour débutants, comme le réglage des positions de neutres, du sens de rotation des servos et des Trimm n'est plus nécessaires. Lorsque vous possédez plusieurs modèles équipés de récepteurs ID et que vous changiez de modèle, éteignez simplement l'émetteur et remettez le en marche. Dès que le signal acoustique de reconnaissance de l'ID est émis, votre modèle est prêt à l'emploi. Les réglages des modèles MULTIPLEX RTF-et RR+ compatibles sont déjà programmés dans l'émetteur lors de l'achat de celui-ci, de ce fait plus aucun réglage n'est à effectuer pour ces modèles.

Les bases de données des modèles peuvent, du côté de l'émetteur, êtres écrasées ou modifiés à tout moment afin de pouvoir utiliser votre récepteur universellement.

En outre vous pouvez également utiliser d'autres récepteurs M-LINK (light ou avec télémétrie) avec votre SMART SX. Lors de l'utilisation avec un récepteur sans ID votre émetteur SMART SX restera, après la mise en marche, sur la position de mémoire standard pour modèle „0“ et le signal acoustique confirmant la reconnaissance de l'ID ne se fera pas entendre. Egalement dans ce cas toutes les possibilités de réglages avec mémorisation automatique permanente sont à disposition.

Tous les modèles MULTIPLEX ELAPOR® RTF- et RR+ compatibles sont enregistrés d'origine. Les récepteurs /ID's suivants sont disponibles:

Le récepteur livré avec le Set qui porte l'identification 'ID 1' (# 5 5822) active la mémoire 1 de l'émetteur, à laquelle aucun modèle n'a été attribué. Cette identification ID est donc libre, vous pourrez utiliser ce récepteur avec n'importe quel modèle et vous devrez programmer et adapter la mémoire 1 vous-mêmes.

RX-5 M-LINK ID 1 (# 5 5822)
sans attribution de modèle

Le récepteur avec l'identification 'ID 2' (# 5 5823) active la mémoire 2 de l'émetteur à laquelle est attribué le modèle 'Easy Star II'.

MCC-5 M-LINK ID 2 410nm

RX-5 M-LINK ID 2 (# 5 5823)

Le récepteur avec l'identification 'ID 3' (# 5 5824) active la mémoire 3 de l'émetteur à laquelle est attribué le modèle 'Easy Glider'.

POLYBOLX RX-S 50LINK (100V) LED 324 10Ω 3 410Ω 600Ω

RX-5 M-LINK ID 3 (# 5 5824)

Modèle Easy Glider

Le récepteur avec l'identification 'ID 5' (# 5 5826) active la mémoire 5 de l'émetteur à laquelle est attribué le modèle 'Razzor'.

RDC-S 50 LBM ID 5 110000

RX-5 M-LINK ID 5 (# 5 5826)

Le récepteur avec l'identification 'ID 6' (# 5 5827) active la mémoire 6 de l'émetteur à laquelle est attribué le modèle'FunCopter'.

RX-5 M-LINK ID 6 (# 5 5827)

Les récepteurs avec l'identification'ID 21' (# 5 5828) et 'ID 22' (# 5 5829) activent les mémoires 21 et 22 de l'émetteur, mémoires auxquelles aucun modèle n'est attribué, on peut donc leur attribuer librement un modèle, comme au récepteur 'ID 1'.

MULBROCK ID-5 BILINK 100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500 520 540 560 580 600 620 640 660 680 700 720 740 760 780 800 820 840 860 880 900 920 940 960 980 1000

RX-5 M-LINK ID 21 (# 5 5828)

RCK-5 M LINK: (22) ID 22 1022 110mm

RX-5 M-LINK ID 22 (# 5 5829)

7.16 Montage du récepteur dans le modèle

Si vous utilisez un modèle MULTIPLEX RTF ou RR+, le récepteur est déjà monté en bonne et due forme. Mais si vous souhaitez équiper un autre modèle avec un récepteur M-LINK, il faudra le monter conformément aux instructions

MULTIPLEX. Il faudra également porter une attention toute particulière au positionnement de l'antenne.

• Ne jamais couper ou rallonger une antenne! Si une antenne plus longue ou plus courte était nécessaire, prenez contact avec le Service clients MULTIPLEX ou avec un SAV MULTIPLEX.
• Montez le récepteur dans le modèle de manière à ce que l'antenne soit le plus loin possible de tout matériau conducteur.
• Dans des fuselage en carbone par ex., l'antenne doit être positionnée de manière à ce que la partie active de l'antenne (les derniers 30 mm) soit à l'extérieur du modèle.
• Ne jamais poser l'antenne à proximité des fils conducteurs, cordons servos, d'alimentation et des tringles de commande.

Pour toutes les autres informations, consultez la notice du récepteur concerné.

7.17 SMART SX en tant qu'émetteur - élève

L'émetteur SMART SX est prêt à l'emploi pour une utilisation en écolage sans fils. Tous les émetteurs MULTIPLEX M-LINK avec prise Multifonctions peuvent être utilisés comme émetteur-moniteur. Le Stick écolage MULTIPLEX peut être branché sur la prise de l'émetteur-moniteur. Un émetteur SMART SX reconnaît ce Stick et se met automatiquement en mode écolage, élève. Avec un émetteur PROFI TX avec COPILOT intégré, ces mêmes fonctions peuvent être utilisées aussi aisément. Vous trouverez toutes les informations nécessaires dans les notices des émetteurs évoqués ci-dessus.

Ecolage avec une Cockpit SX MULTIPLEX

MultipLEX COOPIT 6X Transmission des données en écolage sans fils PROFIT IX Transmission des données en écolage sans fils

Ecolage avec une PROFI TX MULTIPLEX, avec un module Ecolage.

7.18 Firmware Update / réglages de vos futures modèles RR+

On peut télécharger une nouvelle version du Firmware dans la mémoire de l'émetteur SMART SX. Vous serez donc toujours en mesure de mettre votre émetteur à jour. De plus vous pouvez charger les réglages de vos futures modèles RR+ dans votre émetteur. Afin de réaliser une

liaison entre votre PC et votre SMART SX, il est nécessaire d'avoir un câble adaptateur USB avec prise Uni (voir chap. 5, Accessoires).

Le déroulement de la mise à jour se fait dans un menu, à l'aide du programme MPX-Launcher. Ce programme est disponible sur la page de téléchargement de notre site (www.multiplexrc.de). Par la même occasion, renseignez-vous sur une éventuelle nouvelle version pour l'émetteur SMART SX.

7.19 Montage des manches en Alu

Des manches en alu, en option, peuvent être montés par la suite sur l'émetteur. Ces manches Tuning sont disponibles en couleur noire (# 7 3305) et orange (# 7 3306). La figure suivante montre le canal de noir manches en alu.

Le montage se fait de la manière suivante. Les manches en plastique ne sont qu'emmanchés sur la tige et se retirent facilement en les faisant pivoter. Montez ensuite les manches en alu et serrez-les sur la tige de commande avec la vis sans tête située sur le coté du manche.

7.20 Synthèse vocale des données télémétriques

En tant qu'utilisateur de la SMART SX vous n'avez pas à vous priver des avantages de la télémétrie. La seule condition, il faut que votre modèle soit équipé d'un récepteur télémétrique M-LINK en 2,4 GHz et des capteurs et sondes correspondantes. Pour la synthèse vocale, utilisez le récepteur de télémétrie spécifique "Souffleur" (# 4 5185). Celui-ci

recoit, indépendamment de l'émetteur, les données de télé-métrie du modèle et retransmet vocalement ces données en temps réel, ainsi que les tonalités du Vario et les messages d'alerte. Pour le reste, voir notice d'utilisation de l'article.

Nous avons tout fait pour que vous trouviez rapidement dans cette notice, réponses à vos questions. Si toutefois une question relative à votre SMART SX M-LINK devait rester sans réponse, adressez-vous à votre détaillant qui sera en mesure de vous conseiller et de vous assister.

Vous trouverez les adresses de nos partenaires sur notre site internet:

www.multiplex-rc.de

sous KONTAKT / SERVICE

9. MAINTENANCE ET ENTRETIEN

L'émetteur ne nécessite pas d'entretien particulier ou de maintenance. Nous recommandons néanmoins de faire contrôler votre émetteur régulièrement tous les 2 - 3 ans par un Service MULTIPLEX homologué. Les essais de portée et de fonctionnement doivent obligatoirement être être fait à intervalles réguliers.

Pour enlever la poussières et les saletés, utilisez un pinceau brosse. Pour les salissures plus résistantes, en particulier les trace de graisse et d'huile, utilisez un chiffon humide avec un produit doux ménager. Ne jamais se servir de produits nettoyants "agressifs" comme de l'alcool à brûler ou autres dissolvants!

Evitez les chocs et les écrasements de l'émetteur. Pour le stockage et le transport mettez l'émetteur dans un contenant adéquat (mallette ou pochette émetteur).

10. DÉCLARATION DE CONFORMITÉ CE

L'évaluation de ce produit correspond aux Directives de la communauté européenne. De ce fait, vous en possession d'un produit qui, au niveau conception et sécurité, est conforme aux normes et exigences de la Communauté européenne.

Vous pouvez télécharger la Déclaration de Conformité CE, au format PDF, sur notre site internet

www.multiplexrc.de, page de téléchargement de la rubrique PRODUKT-INFOS.

11. GARANTIE / EXCLUSION DE RESPONSABILITE

La société MULTIPLEX Modellsport GmbH & Co. KG décline toute responsabilité en cas de pertes, dégâts ou dommages provoqués par une utilisation non conforme ou irresponsable du produit. Dans la mesure ou le texte législatif ne le précise pas explicitement, la responsabilité de la société MULTIPLEX Modellsport GmbH & Co. KG est limitée à la valeur d'achat et à la quantité des articles mis en cause. Cela n'est pas applicable, si la société MULTIPLEX Modellsport GmbH & Co. KG contrainte juridiquement suite à constations de négligences et graves manquements en porte l'entière responsabilité.

Nous garantissons donc tous nos produits en fonction de la législation en vigueur à ce jour. Si vous rencontrez un problème au niveau de la garantie, adressez-vous au détaillant, vendeur de ce produit.

Sont exclus de la garantie, les dysfonctionnements causés par:

• une utilisation non conforme
• un manque d'entretien, un entretien tardif ou un entretien effectué par un Service non homologué
  • de mauvais branchements
• l'utilisation de pièces accessoires d'une origine autre que MULTIPLEX
• des modifications / réparations, n'ayant pas été effectuées par Service MULTIPLEX agréé
  • des détériorations par inadvertance ou involontaires
• une usure normale
• l'utilisation en dehors des spécifications techniques ou en relation avec des pièces d'autres fabricants.

12. PROTECTION DE L'ENVIRONNEMENT

Les appareils électriques et électroniques portant le symbole d'un poubelle barrée ne doivent pas être jetés aux ordures ménagères, mais doivent être remis à un centre de tri et de recyclage.

Dans les pays de l'Union Européenne, il est strictement interdit de jeter ce genre d'appareil électrique avec les déchets ménagers (WEEE - Waste of Electrical and Electronic Equipment, ligne directrice 2002/96/EG). Néanmoins, vous pouvez déposer gratuitement votre appareil usagé dans une déchetterie, un centre de tri ou conteneur prévu à cet effet, de votre quartier ou de votre ville. Celui-ci sera recyclé gratuitement en bonne et due forme.

Ceci est également vrai pour les piles que vous ne pouvez pas simplement jeter aux ordures ménagères, il faut les remettre à une collecte. En rapportant vos appareils usagés, vous participerez de manière significative à la protection de l'environnement!

13. RECHERCHE D'ERREURS

Malgré la simplicité d'utilisation et le haut degré de sécurité, il se peut, qu'en cours d'utilisation de la SMART SX, un problème survienne un jour. Dans le tableau ci-dessous sont mentionnées quelques problèmes qui peuvent survenir, leurs causes et les consignes pour la résolution du problème. Revérifiez, car souvent la cause d'un problème est liée à une manipulation non conforme. Le tableau ci-dessous devrait être en mesure de vous aider à résoudre ces problèmes.

	Erreur	Cause	Solution
1	L'émetteur ne s'allume pas	Piles / accus totalement vides	Remplacer les piles, recharger les accus, vérifier si les éléments sont bien en place
2	Les débattements des gouvernes sont trop faibles	Activer la fonction Dual Rate	Vérifier les réglages Dual Rate, voir paragraphe 7.11
3	En essai de portée, la distance requise n'est pas atteinte	L'antenne de réception n'est peut être pas positionnée de manière optimale	Repositionner l'antenne, voir paragraphe 7.16
4	Le modèle est impilotable	Le récepteur n'est pas assigné L'accu de réception est vide	Lancer une procédure Binding, Recharger l'accu
5	La synchronisation ne se fait pas	La distance entre l'émetteur et le récepteur est trop grande	Réduisez la distance à 20 cm ou moins

Tout le Team MULTIPLEX vous souhaite de bons moments avec votre nouvelle radiocommande SMART SX

Sous réserves de modifications et d'erreurs d'impression.

1. INDICE

1. Indice

1. Inserite le batterie
