MODE D'EMPLOI HTE350 SAMSUNG

Guide de l'utilisateur

Imaginez les possibilités Merci d'avoir acheté ce produit Samsung.Pour obtenir notre service complet, veuillez enregistrer votre produit sur www.samsung.com/register

Consignes de sécurité

Avertissements de sécurité POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L’ARRIÈRE).LES PIÈCES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L’UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION. ATTENTION RISQUE D’ÉLECTROCUTIONNE PAS OUVRIRCe symbole indique la présence d’une tension dangereuse dans l’appareil, présentant un risque d’électrocution ou de blessures.ATTENTION : AFIN D’ÉVITER TOUT RISQUE D’ÉLECTROCUTION, LA BROCHE LA PLUS LARGE DE LA FICHE DOIT ÊTRE TOTALEMENT INSÉRÉE DANS LE TROU PLUS LARGE.Ce symbole indique les directives importantes qui accompagnent le produit. AVERTISSEMENT • Afin de réduire tout risque d’incendie ou d’électrocution, n’exposez jamais cet appareil à la pluie ou à l’humidité.

ATTENTION • Évitez toute projection d’eau sur l’appareil et ne posez jamais d’objet contenant un liquide dessus (ex : un vase).• La fiche permet de débrancher l’appareil et doit toujours être facilement accessible.• Cet appareil doit toujours être branché à une prise de courant alternatif reliée à la terre.• Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale, il faut donc que cette dernière soit facilement accessible.CLASS 1 LASER PRODUCTKLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITEKLASS 1 LASER APPARATPRODUCTO LÁSER CLASE 1PRODUIT LASER DE CLASSE 1Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1. L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifiées ci-dessus peuvent conduire à une exposition à des radiations dangereuses. ATTENTION • DES RAYONS LASER INVISIBLES SONT PRÉSENTS LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILLAGE SONT CIRCONVENUS. ÉVITEZ L'EXPOSITION AUX RAYONS.2 Français

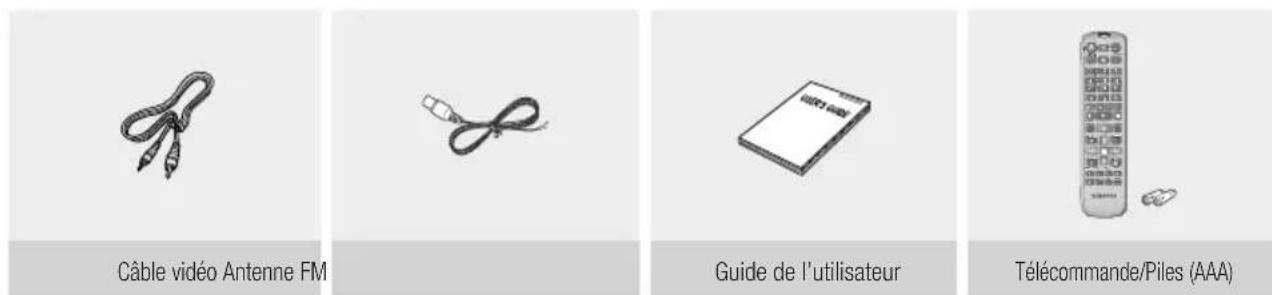

Vérifiez que vous disposez bien des accessoires suivants.

• Assurez-vous que l'alimentation en c.a. de votre habitation est conforme à la plaque d'identification située au dos de votre appareil.

• Posez votre appareil à plat sur un meuble stable en veillant à laisser un espace de 7,5 à 10 cm autour de l'appareil afin d’assurer sa

ventilation correcte.

• Ne le posez pas sur des amplificateurs ou autre appareil qui risque de chauffer.

Veillez à ne pas obstruer les orifices de ventilation.

• Ne posez rien sur l’appareil.

• Avant de déplacer l’appareil, assurez-vous que le compartiment du disque est vide.

• Pour couper complètement l'alimentation de l’appareil, en particulier lorsque vous prévoyez de ne pas l'utiliser pendant une période

prolongée, retirez la fiche de la prise murale.

• En cas d’orage, retirez la fiche c.a. de la prise murale. Les pointes de tension dues aux éclairs pourraient endommager l’appareil.

• N’exposez pas l’appareil à la lumière directe du soleil ni à d’autres sources de chaleur. L’appareil pourrait surchauffer et mal fonctionner.

• N’exposez pas l’appareil à l’humidité ni à aucune source de chaleur excessive et éloignez-le des appareils générant des ondes

magnétiques ou des champs électriques intenses (ex. : haut-parleurs).

• Débranchez le câble d’alimentation de l’alimentation en c.a. en cas de dysfonctionnement.

• Cet appareil n’est pas conçu pour un usage industriel. Il est uniquement réservé à un usage privé.

• De la condensation peut se former si votre appareil ou votre disque a été entreposé dans un endroit exposé à des températures basses.

Si l’appareil doit être transporté pendant l’hiver, attendez environ 2 heures pour qu’il s’adapte à la température de la pièce avant de

• Les piles utilisées avec cet appareil contiennent des produits chimiques dangereux pour l’environnement.

Ne les jetez pas avec les ordures ménagères.4 Français

Manipulation et rangement des disques - PrécautionsDe petites éraflures sur un disque risquent de réduire la qualité du son et de l’image ou de les faire sauter.Prenez garde à ne pas rayer les disques lorsque vous les manipulez. Manipulation des disques • Ne touchez pas la face de lecture du disque.• Tenez le disque par les tranches afin de ne pas laisser de traces de doigts sur la surface.• Ne collez pas de papier ou de ruban adhésif sur le disque. Rangement des disques • N’exposez pas les disques à la lumière directe du soleil.• Rangez-les dans un endroit frais et aéré.• Rangez-les dans des pochettes propres.Positionnez-les verticalement. ✎ REMARQUE ` Évitez les salissures sur les disques. ` N’insérez jamais de disques fendus ou rayés. Manipulation et rangement des disques Si un disque présente des traces de doigts, nettoyez-le à l’aide d’un peu de nettoyant doux dilué dans de l’eau et essuyez avec un chiffon doux.• Lors du nettoyage, essuyez doucement de l’intérieur vers l’extérieur du disque. ✎ REMARQUE ` De la condensation peut de former lorsque de l’air chaud entre en contact avec des parties froides situées à l’intérieur de l’appareil. En cas de condensation à l’intérieur de l’appareil, celui-ci risque de ne pas fonctionner correctement. Si cela se produit, retirez le disque et attendez une à deux heures en laissant l’appareil sous tension.Licence• Dolby et le symbole représentant deux D sont des marques déposées de Dolby Laboratories. Consignes de sécurité • À PROPOS DES VIDÉOS DIVX : DivX® est un format vidéo numérique créé par DivX,LLC, filiale de Rovi Corporation. C’est un périphérique DivX Certified® permettant de jouer une vidéo DivX. Consultez le site divx.com pour obtenir des informations supplémentaires et des outils logiciels permettant de convertir vos fichiers en vidéos DivX.• À PROPOS DES VIDÉOS DIVX À LA DEMANDE : Le périphérique DivX Certified® doit être enregistré pour lire les contenus achetés de vidéos DivX à la demande (VOD). Pour obtenir votre code d’enregistrement, localisez la section DivX à la demande dans votre menu de configuration du périphérique. Pour savoir comment terminer votre enregistrement, vous pouvez visiter le site web à l'adresse vod.divx.com• DivX Certified® pour lire les vidéos DivX® y compris des contenus premium.• DivX, DivX Certified et les logos qui leur sont associés sont des marques déposées de Rovi Corporation ou ses filiales et font l'objet d'une licence.• Couverts par un ou plusieurs des brevets américains suivants : 7,295,673; 7,460,668; 7,515,710; 7,519,274.• HDMI, le logo HDMI Logo et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.• Ce produit intègre la technologie de protection contre la copie qui est protégée par les brevets américains et d’autres droits de propriété intellectuelle détenus par Rovi Corporation. Il est interdit de procéder à l’ingénierie inverse ou au désassemblage de l’appareil.• Ce produit utilise certains programmes logiciels ayant été distribués par le Groupe JPEG Indépendant.• Ce produit utilise certains programmes logiciels ayant été distribués par le Projet OpenSSL.Droit d’auteur© 2012 Samsung Electronics Co., Ltd. Tous droits réservés.Protection contre la copie • De nombreux disques DVD sont pourvus de protection contre la copie. Par conséquent, vous devez uniquement brancher votre appareil directement à votre téléviseur, et non à un magnétoscope. Le fait de raccorder l’appareil à un magnétoscope provoque une image déformée avec des disques DVD protégés contre la copie.4 Français

Français 5 Table des matières

CONSIGNES DE SÉCURITÉ

2 2 Avertissements de sécurité3 Précautions3 Accessoires4 Manipulation et rangement des disques - Précautions4 Licence4 Droit d’auteur4 Protection contre la copie PRISE EN MAIN

7 7 Icones utilisées dans ce guide7 Types et caractéristiques des disques10 Description10 Panneau avant 11 Panneau arrière12 Télécommande BRANCHEMENTS

13 13 Connexion des enceintes16 Raccordement de la sortie Video Out à votre téléviseur18 Connexion de l'antenne FM 18 Raccordement audio des périphériques CONFIGURATION

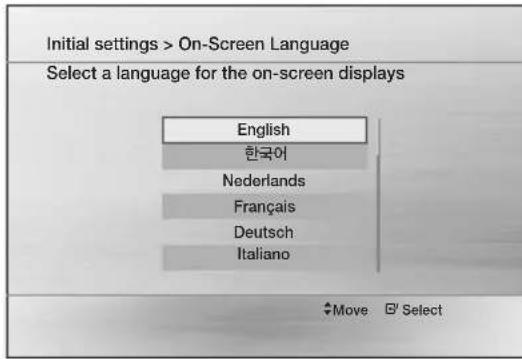

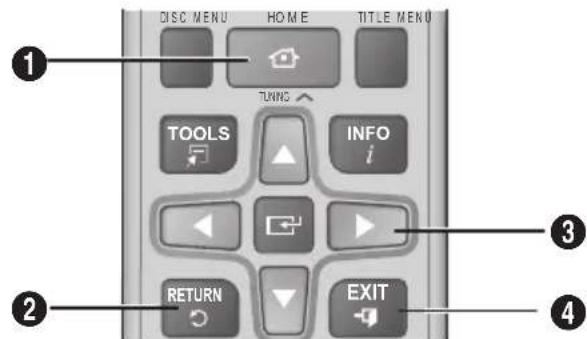

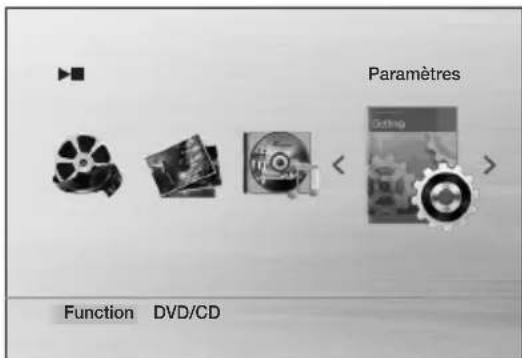

19 19 Avant de commencer (Installation initiale)19 Réglage du menu Setup20 Affichage20 Format d’écran20 BD Wise20 Résolution20 Format HDMI20 Signal sortie vid.21 Audio21 Réglage Haut-Parleurs22 DRC (Compression dynamique)22 SYNC. AUDIO23 SÉLECTION DE L’ENCEINTE23 EQ utilisateur23 Canal de retour audio (ARC)23 Système23 Installation initiale23 Enregistrement DivX(R)23 DivX(R) Désactivation24 Langue24 Sécurité24 Class. parental24 Mot de passe24 Assistance24 Informations sur le produitFRANÇAIS6 Français

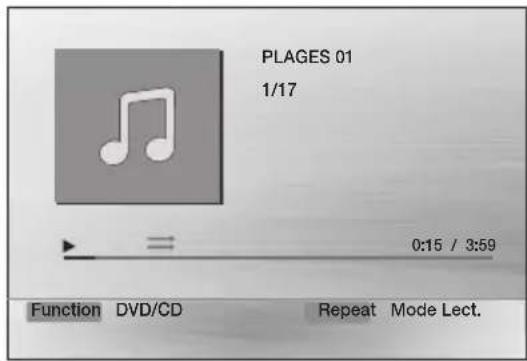

25 25 Lecture d’un disque25 Lecture de CD audio (CD-DA)/MP3/WMA26 Lecture de fichiers JPEG26 Utilisation de la fonction de lecture30 Mode sonore32 Écoute de la radio FONCTIONS AVANCÉES

33 Fonction USB33 Enregistrement sur périphérique USB INFORMATIONS COMPLÉMENTAIRES

34 34 Dépannage35 Liste des codes de langue36 Caractéristiques38 Licence OpenSSL Table des matières

• Les figures et illustrations de ce manuel d’utilisation sont fournies à titre de référence et peuvent différer de l’apparence réelle de l’appareil.• Des frais d'administration peuvent vous être facturés sia. un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation)b. vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation). • Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.6 Français Français 7 01 Prise en main Prise en main Icones utilisées dans ce guideAssurez-vous de consulter les définitions des termes suivants avant de lire le guide d’utilisation.Icône Terme Définition d

DVD Il s’agit d’une fonction disponible avec les disques DVD-Vidéo ou DVD±R/±RW ayant été enregistrés et finalisés en mode vidéo.

B CD Il s’agit d’une fonction disponible avec un CD de données (CD DA, CD-R/-RW).

A MP3 Il s’agit d’une fonction disponible avec les disques CD-R/-RW.

G JPEG Il s’agit d’une fonction disponible avec les disques CD-R/-RW.

D DivX Il s’agit d’une fonction disponible avec les disques MPEG4 (DVD±R/±RW, CD-R/-RW). ! ATTENTIONIndique un cas où une fonction ne peut pas être exécutée ou des réglages pourraient être annulés. ✎ REMARQUEConseils ou instructions fournis pour vous aider à exécuter chaque fonction.Touche de raccourciPermet d’accéder directement et facilement à une fonction via la simple pression du bouton de la télécommande spécifié.Types et caractéristiques des disquesCode de régionCet appareil ainsi que les disques sont codés par région. Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne pourra pas être lu.Type de disqueCode de régionRégionDVD-VIDEO 1 États-Unis, territoires des États-Unis et Canada 2 E u r o p e , J a p o n , Moyen-Orient, Égypte, Afrique du Sud, Groenland 3 Taiwan, Corée, Philippines, Indonésie, Hong Kong 4 Mexique, Amérique du Sud, Amérique centrale, Australie, Nouvelle Zélande, Îles du Pacifique, Caraïbes 5 Russie, Europe de l’Est, Inde, la plupart des pays d’Afrique, Corée du Nord, Mongolie 6 Chine8 Français

Types et caractéristiques des disques

Types de disques pouvant être lus Types de disques et marques (logos)SignauxenregistrésCaractéristiquesDVD-VIDEOVIDEOVidéo DVDDVD-R/DVD-RW EN FORMAT vidéo DVDDVD+R/DVD+RW EN FORMAT vidéo DVDAUDIO-CDAUDIO CD AUDIO DivX AUDIO + VIDEOCD AUDIOCD-R/CD-RW en FORMAT CD AUDIOCD DE DONNÉESCD-R/CD-RW en FORMAT DONNÉES CD contenant les types de fichiers suivants et est conforme à la norme ISO 9660 NIVEAU 1/NIVEAU 2, OU JOLIET (FORMAT ÉTENDU)-Fichiers MP3-Fichiers image JPEG-Fichiers VIDÉO MPEG 4DVD DE DONNÉESDVD-ROM/DVD-R/DVD-RW DVD+R/DVD+RW EN FORMAT DE DONNÉES DV contenant les types de fichiers suivants et est conforme au format UDF (*Format de disque universel)-Fichiers MP3-Fichiers image JPEG-Fichiers VIDÉO MPEG 4Périphérique USB Le périphérique USB contenant les types de fichiers suivants.-FICHIER MP3 ou fichiers WMA/WMV-Fichiers image JPEG-Fichiers vidéo MPEG 4 N’utilisez pas les types de disques

suivants • Les disques LD, CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent pas être lus par cet appareil. Si vous essayez de lire ces types de disques, le message <WRONG DISC FORMAT (Format de disque incorrect)> s’affiche sur l’écran du téléviseur.• Les disques DVD achetés à l’étranger risquent de ne pas être lus par cet appareil. Si vous essayez de les lire, le message <Wrong Region. Please check Disc. (Mauvaise région. Vérif. disque.)> s’affiche sur l’écran du téléviseur. Types et formats des disques Cet appareil ne prend pas en charge les fichiers sécurisés (DRM). Disques CD-R • Il est possible que certains disques CD-R ne puissent pas être lus selon l’appareil ayant servi à l’enregistrer (graveur de CD, PC) et l’état du disque.• Utilisez des disques CD-R 650 Mo/74 minutes. N’utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu’ils ne puissent pas être lus.• Il est possible que certains supports CD-RW (réinscriptibles) ne puissent pas être lus.• Seuls les disques CD-R correctement finalisés peuvent être lus intégralement. Si la session est fermée alors que le disque n’est pas finalisé, vous risquez de ne pas pouvoir lire le disque intégralement. Disques MP3 CD-R • Les noms des fichiers MP3 ne doivent contenir aucun espace ni caractère spécial (. / = +).• Utilisez des disques enregistrés à une vitesse de compression/décompression supérieure à 128 Kbits/s.• Si un disque n’est pas finalisé, l’appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fichiers enregistrés ne soient pas lus.• Pour les fichiers encodés au format VBR (Variable Bit Rate), c’est-à-dire les fichiers ayant à la fois un débit binaire faible et un débit binaire élevé (ex. : 32 Kbits/s à 320 Kbits/s), le son risque de sauter lors de la lecture.• Un maximum de 500 pistes par CD peut être lu.• Un maximum de 300 dossiers par CD peut être lu. Disques JPEG CD-R • Un maximum de 999 images peut être enregistré dans un dossier.• Lors de la lecture d’un CD d’images Kodak/Fuji, seuls les fichiers JPEG contenus dans le dossier d’images peuvent être lus.• Il est possible que les disques d’images autres que les CD d’images Kodak/Fuji soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.8 Français

• Les mises à jour logicielles pour les formats

incompatibles ne sont pas prises en charge.

(Exemple : QPEL, GMC, résolution supérieure

à 800 x 600 pixels, etc.)

• Si un disque DVD-R/-RW n’a pas été

enregistré correctement au format DVD Vidéo, il ne pourra pas être lu.

Formats pris en charge (DivX)

Cet appareil ne prend en charge que les formats de

support suivants. Si aucun des formats, vidéo ou audio,

n’est pris en charge, l’utilisateur pourrait être privé de

son et les images pourraient être médiocres.

Formats vidéo pris en charge

Format Versions prises en charge

128 à 384 Kbits/s 44,1/48 kHz

• Format de l’image : cet appareil peut prendre en

charge un format allant jusqu'à 720x576 pixels. Les

résolutions d’écran TV supérieures à 800 ne sont

pas prises en charge.

• Si la fréquence d’échantillonnage de votre disque est

supérieure à 48 kHz ou à 320 Kbits/s, vous pouvez

percevoir des tremblements à l’écran pendant la

• Les parties ayant un format d’image élevé risquent de

ne pas être lues lors de la lecture d’un fichier DivX.

• Cet appareil n’acceptant que les formats

d’encodage autorisés par DivX Networks, Inc., il

est possible qu’un fichier DivX créé par l’utilisateur

ne puisse pas être lu.

1) Affichage ou fonctionnement non garanti pour les

dossiers ou fichiers dont le nom excède 10

2) Un fichier de sous-titre supérieur à 300 Ko ne peut

pas s’afficher correctement.

3) Certains types de périphériques USB, de

caméras numériques et de lecteurs de carte

USB ne sont toutefois pas pris en charge.

4) Les systèmes de fichiers FAT16 et FAT32 ne sont pas

5) Les fichiers photo (JPEG), musique (MP3, WMA) et

vidéo doivent porter des noms en coréen ou en

anglais. Autrement, le fichier risque de ne pas être lu.

6) Effectuez la connexion directement au port USB du

produit. La connexion via un autre câble peut

provoquer des problèmes de compatibilité USB.

7) L’insertion de plusieurs périphériques de mémoire

dans un lecteur multicarte peut entraîner un

8) Le protocole PTP pour caméras numériques n’est pas

9) Ne déconnectez pas le périphérique USB durant un

processus de « lecture ».

10) Plus la résolution de l’image est élevée, plus lent le

délai d'affichage de l'image.

11) Les fichiers MP3/WMA ou vidéo de type DRM

téléchargés depuis un site commercial ne sont pas lus

12) Le périphérique de disque dur externe n’est pas pris

13) La tension maximale prise en charge par le port USB

connecté au périphérique USB externe est de 500 mA

14) Formats de fichiers pris en charge FormatImage fixe Musique FilmNom de fichierJPG MP3 WMA WMV DivXExtension de fichier JPG .JPEG.MP3 .WMA .WMV .AVIDébit binaire – 80 à 320 Kbits/s56 à 128 Kbits/s 4 Mbits/s4 Mbits/sVersion – –

V8 V1,V2,V3,V7DivX3.11~DivX6.8Pixel640x480 – – 720x576Fréquence d’échantillonnage – 44,1 kHz44,1 kHz44,1 kHz à 48 kHz

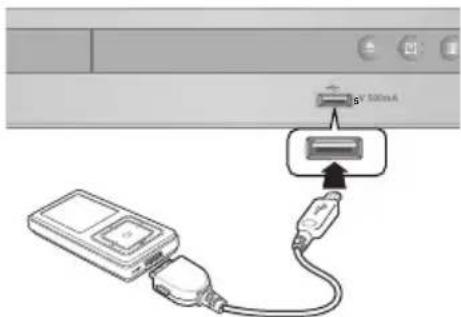

Notes sur la connexion USB Appareils pris en charge : Supports de stockage

USB, lecteur MP3, caméra numérique10 Français

Description Panneau avant

1 TIROIR DISQUEInsérez le disque ici. 2 AFFICHAGEAffiche le statut de lecture, l’heure, etc. 3 PORT USBPermet de lire des fichiers contenus sur des périphériques de stockage USB externes tels que des lecteurs MP3, des cartes mémoire flash USB, etc.La mémoire USB nécessitant une alimentation élevée (supérieure à 500 mA/5 V) peut ne pas être prise en charge. 4 TOUCHE OUVRIR/FERMER (

) Permet d’ouvrir et de fermer le tiroir disque. 5 TOUCHE DE FONCTION (

) mode change dans l’ordre suivant : DVD/CD ➞ ARC ➞ AUX ➞ USB ➞ FM

) Interrompt la lecture du disque. 7 TOUCHE LECTURE/PAUSE (

) Permet de lire le disque ou de l’interrompre momentanément. 8 TOUCHE DE RÉGLAGE DU VOLUME ( , )Réglage du volume 9 TOUCHE DE MISE SOUS TENSION (

) Permet de mettre l’appareil sous et hors tension. 10 CAPTEUR DE LA TÉLÉCOMMANDEDétecte les signaux provenant de la télécommande.5V 500mA 1 2 86 7 94 53 1010 Français

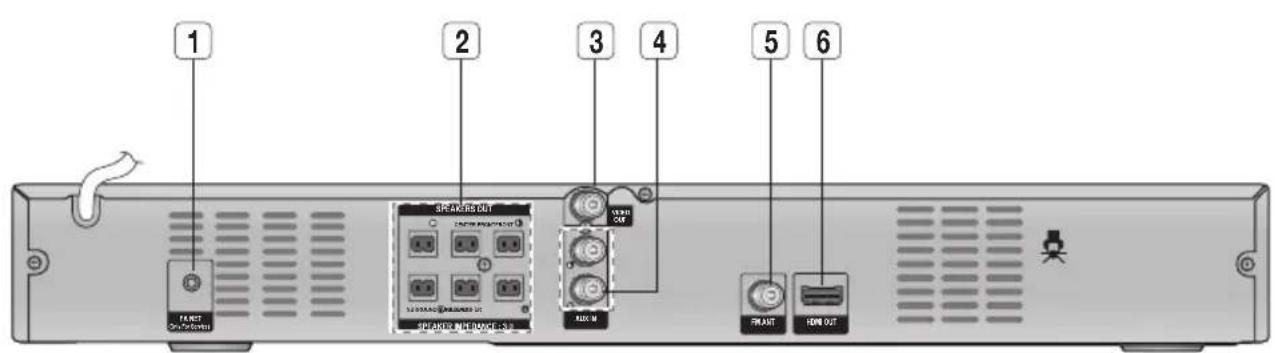

Français 11 01 Prise en main Panneau arrière

1 FA NET (Uniquement pour les réparations)Ceci est utilisé pour le service de réparations. 2 CONNECTEURS DE SORTIE DES ENCEINTESPermettent de connecter les enceintes avant, centrale et ambiophoniques ainsi que le caisson de graves. 3 PRISE DE SORTIE VIDÉO (VIDEO OUT)Permet de raccorder la prise de sortie VIDEO OUT de cet appareil à la prise d'entrée VIDEO IN de votre téléviseur. 4 PRISES AUX IN (ENTRÉE AUX ) Permet de raccorder la sortie analogique à 2 canaux d'un périphérique (un magnétoscope par exemple). 5 PRISE D'ANTENNE FMPermet de brancher l'antenne FM. 6

PRISE DE SORTIE HDMI (HDMI OUT)À l’aide d’un câble HDMI ; raccordez cette sortie HDMI à la borne d'entrée HDMI de votre téléviseur pour une image optimale.SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONTSPEAKERS OUTSPEAKER IMPEDANCE : 3FM ANTHDMI OUT VIDEO OUT FA NET (Only For Service) AUX IN 1 2 3 4 6512 Français

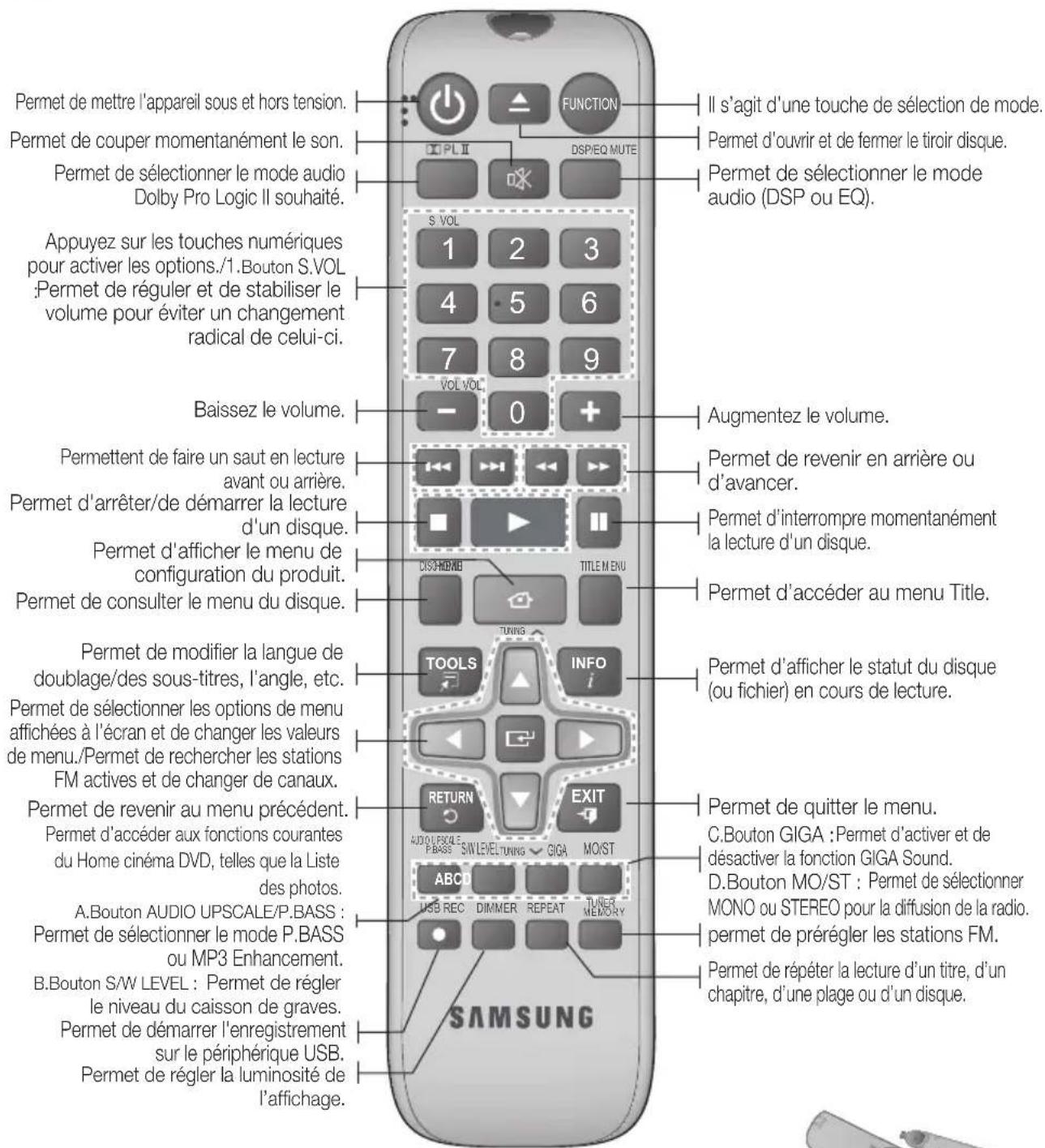

Télécommande Fonctions de la télécommande * Type de piles : AAA

Permet d’activer et de

désactiver la fonction GIGA Sound.

Permettent de faire un saut en lecture

Permet de sélectionner

MONO ou STEREO pour la diffusion de la radio.

Augmentez le volume.

Permet d’accéder aux fonctions courantes

du Home cinéma DVD, telles que la Liste

A.Bouton AUDIO UPSCALE/P.BASS :

Permet de sélectionner le mode P.BASS

B.Bouton S/W LEVEL : Permet de régler

le niveau du caisson de graves.

Installation des piles dans la télécommande

` Placez les piles dans la télécommande en respectant les polarités : (+) avec (+) et (–) avec (–). ` Remplacez toujours les deux piles en même temps.

` N’exposez pas les piles à la chaleur ou à une flamme.

` La portée de la télécommande est d'environ 7 mètres en ligne droite.

Permet de mettre l’appareil sous et hors tension.

Permet de couper momentanément le son.

Permet de sélectionner le mode audio

Dolby Pro Logic II souhaité.

Appuyez sur les touches numériques

pour activer les options./1.

Permet de réguler et de stabiliser le

volume pour éviter un changement

radical de celui-ci.

Permet d'arrêter/de démarrer la lecture

Permet de consulter le menu du disque.

Permet d'afficher le menu de

configuration du produit.

Permet de sélectionner les options de menu

affichées à l’écran et de changer les valeurs

Permet de rechercher les stations

FM actives et de changer de canaux.

Permet de revenir au menu précédent.

Permet de modifier la langue de

doublage/des sous-titres, l’angle, etc.

Permet de démarrer l'enregistrement

sur le périphérique USB.

Permet de régler la luminosité de

Permet d’ouvrir et de fermer le tiroir disque.

Permet de sélectionner le mode

Permet de revenir en arrière ou

Permet d’interrompre momentanément

la lecture d'un disque.

Permet de quitter le menu.

Permet d’afficher le statut du disque

(ou fichier) en cours de lecture.

Permet d’accéder au menu Title.

permet de prérégler les stations FM.

Permet de répéter la lecture d’un titre, d’un

chapitre, d’une plage ou d’un disque.12 Français

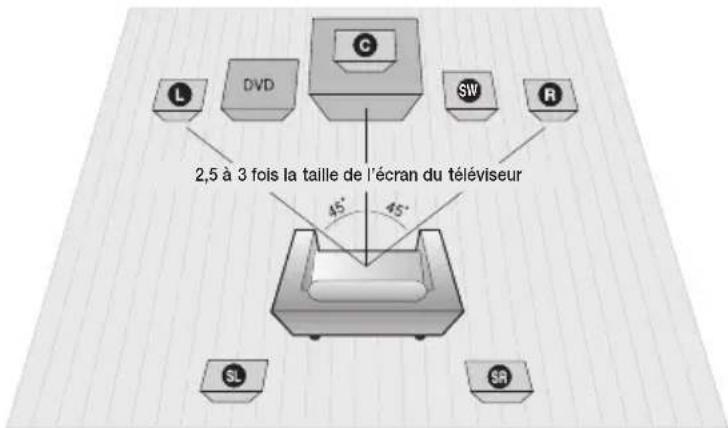

Français 1302 ConnexionsEnceintes avant ei Placez ces enceintes devant votre position d'écoute, face vers l'intérieur (environ 45 degrés) et dans votre direction. Placez-les de façon à ce que les haut-parleurs d'aigus soient à la hauteur de vos oreilles. Alignez le devant des enceintes avant avec le devant de l'enceinte centrale ou légèrement plus en avant.Enceinte centrale f Il est préférable de l'installer à la même hauteur que les enceintes avant. Vous pouvez aussi l'installer directement sur ou sous le téléviseur.Enceintes ambiophoniqueshjPlacez-les sur les côtés de votre position d'écoute. Si vous manquez d’espace, placez-les face à face. Placez-les à environ 60 à 90 cm au-dessus de vos oreilles, face légèrement vers le bas. * Contrairement aux enceintes avant et centrale, les enceintes ambiophoniques sont principalement utilisées pour émettre les effets sonores; elles ne reproduisent pas de son en permanence.Caisson de graves g Son emplacement n’est pas d’une importance cruciale. Vous pouvez le placer où vous voulez. ! ATTENTION

` Ne laissez pas les enfants jouer avec les enceintes ou à proximité. Ils pourraient se blesser en cas de chute de l’une d’elles. ` Lorsque vous branchez les fils aux enceintes, assurez-vous de respecter les polarités (+/-).

` Conservez le caisson de graves hors de portée des enfants afin d'éviter qu'ils ne mettent leurs mains ou des objets dans l’évent (ouverture) du caisson. ` Ne suspendez pas le caisson de graves au mur par l’évent (ouverture).

` Si vous placez une enceinte près de votre téléviseur, la couleur de l’écran peut s’altérer en raison du champ magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte. Connexions Cette section décrit différentes méthodes de connexion de l’appareil aux autres périphériques externes. Avant de déplacer ou d'installer l'appareil, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.Connexion des enceintes SW

2,5 à 3 fois la taille de l’écran du téléviseur

Position de l’appareil Placez-le sur un pied, sur la tablette d'un meuble, ou sous le support du téléviseur. Choix de la position d'écoute La position d'écoute (distance entre l'utilisateur et le téléviseur) doit être située à environ 2,5 à 3 fois la taille de l'écran du téléviseur.Exemple : Téléviseurs 32" : 2 à 2,4 m Téléviseurs 55" : 3,5 à 4 m14 Français

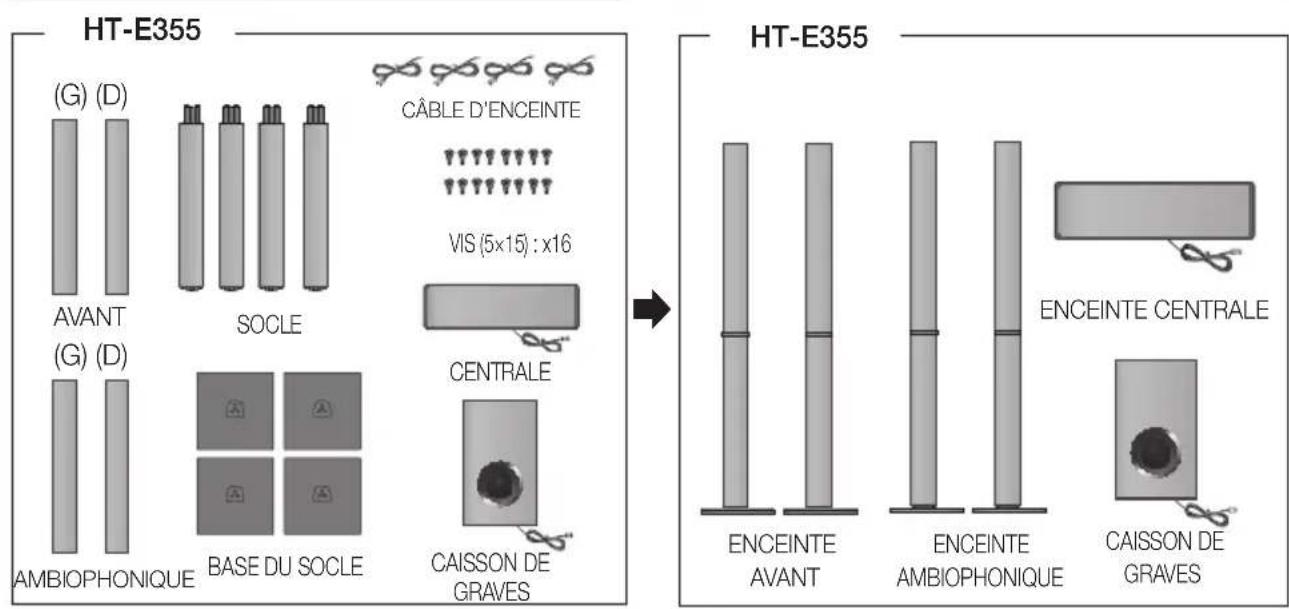

Composants des enceintes

Installations des enceintes sur le socle Tallboy * HT-E355 – Enceinte avant/ambiophonique1. Retournez la base du socle et fixez-la au socle.2. À l’aide d’un tournevis, insérez trois vis (5*15 pour relier le pied et le socle) dans le sens des aiguilles d'une montre dans les trous signalés, comme illustré sur la figure. ! ATTENTION : Lorsque vous utilisez un tournevis dynamométrique, veillez à ne pas appliquer de force excessive. Vous risqueriez de le faire tourner à vide et de l'endommager. (tournevis dynamométrique - sous les 7 kgp/cm) 3. Redressez le câble pour enceinte fourni et insérez-le dans l’orifice au centre du socle.4. Installez l’enceinte supérieure sur le support assemblé.5. À l’aide d’un tournevis, insérez une autre grosse vis (5*15, pour le raccordement de l'enceinte et du pied) dans le trou situé à l’arrière de l’enceinte et vissez-la dans le sens des aiguilles d’une montre.6. Voici comment se présente le dispositif après l’installation de l'enceinte. Suivez ces étapes pour installer d'autres enceintes. 5

Composants des enceintes

SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONTSPEAKERS OUTSPEAKER IMPEDANCE : 3FM ANTAUX INHDMI OUT VIDEO OUT FA NET(Only For Service)

Connexion des enceintes

1. Appuyez sur la languette de la borne située à l’arrière de l'enceinte.

(HT-E355 uniquement )

2. Insérez le fil noir dans la borne noire (–) et le fil rouge dans la borne rouge (+),

puis relâchez la languette. (HT-E355 uniquement )

3. Branchez les fiches de contact situées à l’arrière de l’appareil en faisant

concorder les couleurs des fiches et des prises des enceintes.

Pour le modèle HT-E350

Enceinte ambiophonique (D)

* Reportez-vous à la page 14 pour les enceintes des modèles HT-E355.

Enceinte ambiophonique (G)

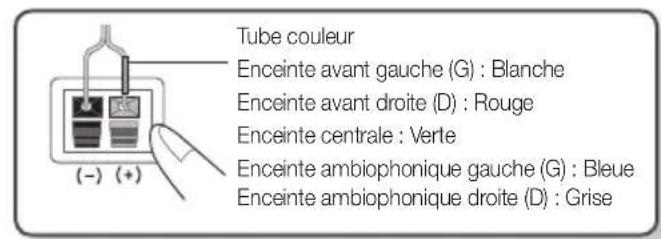

Connexion du support mural

1. Connectez le cordon des enceintes avec le

tube de couleur sur (+), et le cordon des

enceintes sans le tube couleur sur (–).

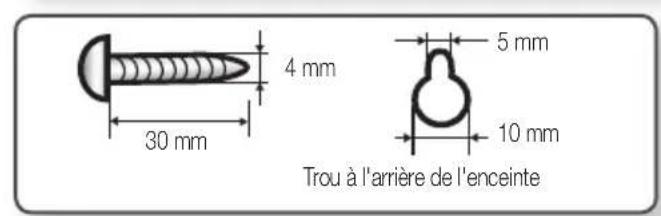

2. Préparez les vis (non fournies) adaptées aux

trous de l'arrière de chaque enceinte. Voir les

illustrations ci-dessous.

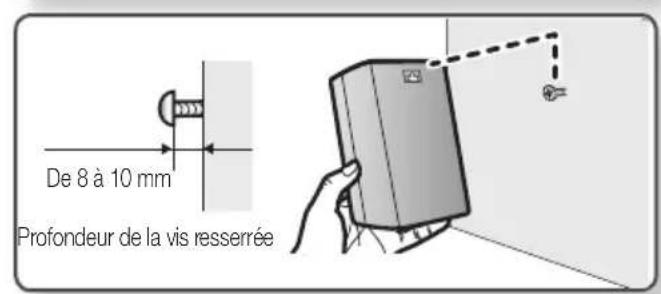

3. Fixez les vis sur le mur, puis suspendez

l'enceinte sur le mur.

Enceinte avant gauche (G) : Blanche

Enceinte avant droite (D) : Rouge

Enceinte centrale : Verte

Enceinte ambiophonique gauche (G) : Bleue

Enceinte ambiophonique droite (D) : Grise

Trou à l'arrière de l'enceinte

Profondeur de la vis resserrée16 Français

Raccordement de la sortie Video Out à votre téléviseurDeux méthodes de connexion vous sont proposées pour la connexion à un téléviseur.

MÉTHODE 1 : HDMI Connectez la prise de sortie HDMI OUT située à l’arrière de l'appareil à la prise d’entrée HDMI IN de votre téléviseur au moyen du câble HDMI (non fourni). MÉTHODE 2 : Vidéo Composite

Connectez la prise de sortie VIDEO OUT située à l’arrière de l'appareil à la prise d’entrée VIDEO IN de votre téléviseur au moyen du câble vidéo fourni. ✎ REMARQUE

` Les résolutions disponibles pour la sortie HDMI sont les suivantes : 576p(480p), 720p, 1080i/1080p. Reportez-vous à la page 20 pour le réglage de la résolution. ` Ce produit fonctionne en mode Balayage entrelacé 576i (480i) pour la sortie composite.

` Après avoir terminé les raccordements vidéo, réglez la source d'entrée vidéo du téléviseur pour correspondre avec le mode de sortie vidéo de votre appareil. Mettez ce produit sous tension avant de régler la source d’entrée vidéo sur votre téléviseur. Reportez vous au guide d'utilisation de votre téléviseur pour plus de détails concernant le choix de la source d'entrée vidéo. ! ATTENTION

` Les signaux vidéo distribués à travers un magnétoscope peuvent être affectés par des systèmes de protection des droits d'auteur et l'image peut être déformée sur le téléviseur.

SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONT SPEAKERS OUT SPEAKER IMPEDANCE : 3

Français 17 02 Connexions

FONCTION HDMI Fonction de détection HDMI automatique Si vous disposez d'un téléviseur Samsung prenant en charge la fonction CEC, la sortie vidéo du produit basculera automatiquement en mode HDMI en cas de connexion d’un câble HDMI alors que l’appareil est sous tension.• HDMI (High Definition Multimedia Interface) (Interface multimédia haute définition) • L'interface HDMI permet la transmission numérique de données vidéo et audio à l'aide d'une prise unique. Lorsque vous utilisez le HDMI, l'appareil transmet un signal audio et vidéo et affiche une image claire sur un téléviseur disposant d'une prise d'entrée HDMI.• Description du raccordement HDMI - L'interface HDMI transmet uniquement un signal numérique pur au téléviseur.

- Si votre téléviseur ne prend pas en charge la technologie HDCP (High-bandwidth Digital Content Protection) (Protection du contenu numérique à large bande passante), des parasites peuvent apparaître à l'écran.• Qu'est-ce que la technologie HDCP ? • HDCP (Protection du contenu numérique à large bande passante) est un système de protection contre la copie du contenu DVD transmis par HDMI. Elle offre un lien numérique sécuritaire entre une source vidéo (ordinateur, DVD, etc.) et un dispositif d'affichage (téléviseur, projecteur, etc.). Le contenu est crypté à la source pour empêcher les copies non autorisées. Utilisation de la fonction Anynet+ (HDMI-CEC) Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l’aide de la télécommande de votre téléviseur Samsung. Vous pouvez utiliser la fonction Anynet + en connectant cet appareil à un téléviseur SAMSUNG à l’aide d’un câble HDMI. Uniquement disponible pour les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.) 1. Connectez l'appareil à un téléviseur Samsung à l'aide d'un câble HDMI. (Voir page 16)

2. Réglez la fonction Anynet+ sur votre téléviseur. (Pour de plus amples renseignements, reportez-vous au manuel d’instructions du téléviseur.) ✎ REMARQUE

` La fonction Anynet+ prend en charge quelques touches de la télécommande.

` Cette fonction n'est pas disponible si un câble HDMI ne prend pas en charge le CEC.

` Certaines résolutions de sortie HDMI ne sont pas compatibles avec certains téléviseurs. Veuillez vous reporter au manuel d'utilisation de votre téléviseur. ` Veuillez vérifier le logo

(si votre téléviseur comporte le logo

il prend en charge la fonction Anynet+.)18 Français

Connexion de l'antenne FM1. Connectez l’antenne FM fournie à la prise d'antenne FM. 2. Déplacez lentement le fil de l’antenne jusqu’à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur le mur ou sur toute autre surface rigide. ✎ REMARQUE ` Cet appareil ne capte pas les ondes AM.Antenne FM (fournie)

SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONTSPEAKERS OUTSPEAKER IMPEDANCE : 3VIDEO OUT FA NET

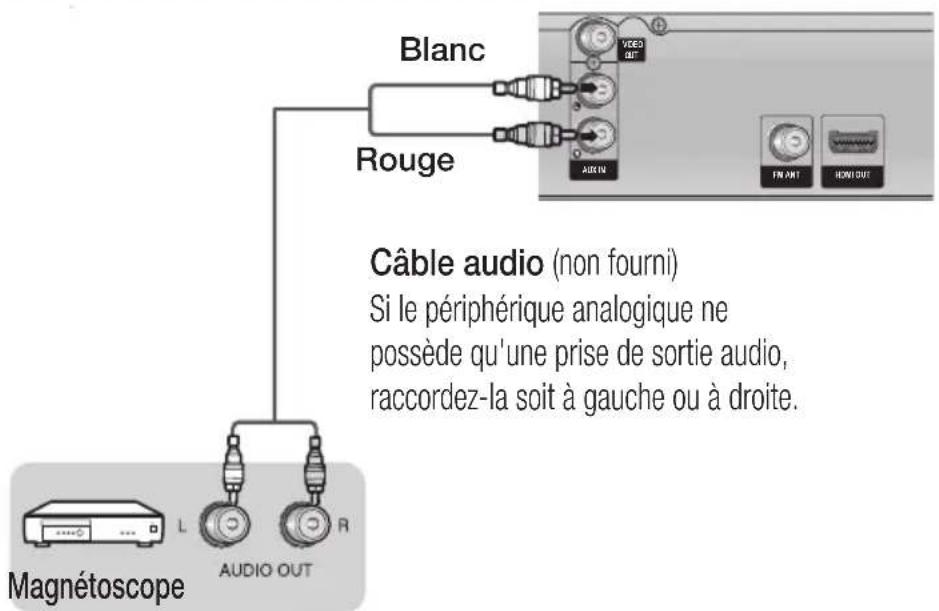

AUX IN FM ANT HDMI OUT Raccordement audio des périphériques

AUX IN FM ANT HDMI OUT Câble audio (non fourni)Si le périphérique analogique ne possède qu'une prise de sortie audio, raccordez-la soit à gauche ou à droite.BlancRougeMagnétoscope AUX : Raccordement d'un périphérique analogique Périphériques à signal analogique tels qu’un magnétoscope. 1. Raccordez AUX IN (Audio) situé à l'arrière de l'appareil à la sortie audio du périphérique analogique. • Assurez-vous de respecter les couleurs des prises de connexion. 2. Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX . • Le mode change dans l’ordre suivant : DVD/CD ➞ ARC ➞ AUX ➞ USB ➞ FM

` Vous pouvez également raccorder la prise de sortie vidéo de votre magnétoscope au téléviseur et raccorder les prises de sortie audio du magnétoscope à cet appareil.18 Français

Français 19 03 Configuration Avant de commencer (Installation initiale)

1. Appuyez sur la touche POWER lorsqu'il est connecté sur le téléviseur pour la première fois.L'écran Initial setting (Installation initiale) s’affiche. > Move " Select Initial settings > On-Screen LanguageSelect a language for the on-screen displaysEnglish 한국어 NederlandsFrançaisDeutschItaliano2. Appuyez sur les touches ▲▼ pour sélectionner la langue souhaitée, puis sur la touche ENTRÉE.3. Appuyez sur les touches ▲▼ pour sélectionner le format d’écran souhaité, puis sur la touche ENTRÉE.• Si le câble HDMI est branché au produit, le format écran n’apparaîtra pas. ✎ REMARQUE

` Si vous n’avez pas sélectionné de langue préférée dans les paramètres initiaux, une fenêtre de sélection de langue apparaîtra à l’écran lors du prochain démarrage du produit. ` La sélection de langue s’applique à l’ensemble des menus, comme suit : Menu OSD, Menu Disque, Audio, Sous-titre. ` Pour passer à l'écran précédent, appuyez sur le bouton A(PREVIOUS) (A(PRÉCÉDENT)) ou RETURN (RETOUR). ` Une fois la langue du menu sélectionnée, modifiez-la en

appuyant sur le bouton STOP (ARRÊT) (@) de la télécommande ou de l’appareil principal pendant plus de 5 secondes sans disque inséré. ` Lorsque l'écran Initial setting (Installation initiale) n'apparaît pas, reportez-vous à Installation initiale. (voir page 23). Réglage du menu Setup L'étape pour y accéder peut différer en fonction du menu sélectionné. GUI (Interface utilisateur graphique) contenue dans ce manuel peut différer, en fonction de la version du micrologiciel.

TOUCHE HOME : Permet d’afficher le menu

TOUCHE RETURN : Permet de revenir au menu de

TOUCHE ENTRÉE / DIRECTION Permet de déplacer le curseur et de

sélectionner un élément. Permet de

sélectionner l'élément actuellement sélectionné.

Permet de confirmer le réglage.

TOUCHE EXIT : Permet de quitter le menu de

configuration. Function DVD/CD Paramètres 1. Appuyez sur la touche POWER. 2. Appuyez sur les touches ◀▶ pour sélectionner Paramètres, puis sur la touche ENTRÉE. 3. Appuyez sur les touches ▲▼ pour sélectionner le menu souhaité, puis sur la touche ENTRÉE.4. Appuyez sur les touches ▲▼ pour sélectionner le sous-menu souhaité, puis sur la touche ENTRÉE.5. Appuyez sur les touches ▲▼ pour sélectionner l'élément souhaité, puis sur la touche ENTRÉE. 6. Appuyez sur la touche EXIT pour quitter le menu de configuration.20 Français

AffichageVous pouvez configurer diverses options d'affichage telles que le format d’écran, la résolution, etc.Format d’écranEn fonction du type de téléviseur que vous possédez, vous pouvez souhaiter ajuster le réglage de l'écran.• 4:3 RecadrageFormat sélectionné lorsque vous souhaitez voir une vidéo au format 16:9 émise par le DVD sans avoir les barres noires en haut et en bas, même si vous avez un téléviseur au format d'écran 4:3 (les parties extrêmes gauche et droite des images du film seront tronquées). • 4:3 Boîte aux lettresFormat sélectionné lorsque vous souhaitez visionner un DVD en 16:9 alors que votre téléviseur dispose d'un écran 4:3. Des barres noires apparaissent en haut et en bas de l'écran.• 16:9 LargeVous pouvez voir la totalité de l'image 16:9 sur votre téléviseur écran large. ✎ REMARQUE ` Lorsque vous utilisez une source HDMI, l'écran est commuté automatiquement en mode 16:9 Large et le format d’écran est désactivé. ` Si un DVD est au format 4:3, vous ne pouvez pas le voir en écran panoramique. ` Les disques DVD étant enregistrés dans divers formats d'image, ils paraissent différents en fonction du logiciel, du type de téléviseur et du réglage de son format d’écran. BD Wise (Appareils Samsung uniquement)BD Wise est la toute dernière fonction d’interconnexion de Samsung. - Lorsque vous interconnectez les produits Samsung au moyen de BD-Wise via HDMI, la résolution optimale se règle automatiquement.• Oui : La résolution d'origine du disque DVD sera émise en direct sur le téléviseur.• Non : La résolution de sortie sera déterminée en fonction de la résolution précédemment réglée, sans tenir compte de la résolution du disque. ✎ REMARQUE ` La qualité de l’image sera ainsi optimisée en fonction du contenu (sur le disque, DVD, etc.) que vous souhaitez lire et de l’appareil ou de votre téléviseur Samsung compatible BD Wise. ` Si vous souhaitez changer la résolution en mode BD Wise, vous devez régler au préalable le mode BD sur Off (Désactivé). ` BD Wise sera désactivé si l’appareil est connecté à un dispositif qui ne prend pas en charge BD Wise. Résolution Permet de régler la ré solution de sortie du signal vidéo HDMI. Le nombre dans 576p(480p), 720p, 1080i et 1080p indique le nombre de lignes de la vidéo. Le i et le p indiquent respectivement le balayage entrelacé et le balayage progressif.• 576p(480p) : génère 576(480) lignes en vidéo progressive.• 720p : génère 720 lignes en vidéo progressive.• 1080i : génère 1080 lignes en vidéo entrelacée.• 1080p : génère 1080 lignes en vidéo progressive.• BD Wise : Permet de régler automatiquement la résolution optimale lors de la connexion via HDMI à un téléviseur avec la fonction BD Wise. (L'élément de menu BD Wise apparaît uniquement si BD Wise est réglé sur ON (Oui).) ✎ REMARQUE ` Si Composite est connecté, la résolution prend en charge 576i (480i) uniquement. ` En fonction du téléviseur, 1080P peut ne pas apparaître.Format HDMIVous pouvez optimiser le réglage de la couleur à partir de la sortie HDMI. Sélectionnez un type de périphérique connecté.• Ecran : sélectionné si le raccordement au moniteur est effectué via HDMI.• Tv : sélectionné si le raccordement au téléviseur est effectué via HDMI.Signal sortie vid.Les mêmes normes TV ne s’appliquent pas dans tous les pays. Vous avez le choix entre NTSC et PAL.• NTSC : Vous pouvez sélectionner le format vidéo NTSC• PAL : Vous pouvez sélectionner le format vidéo PAL20 Français

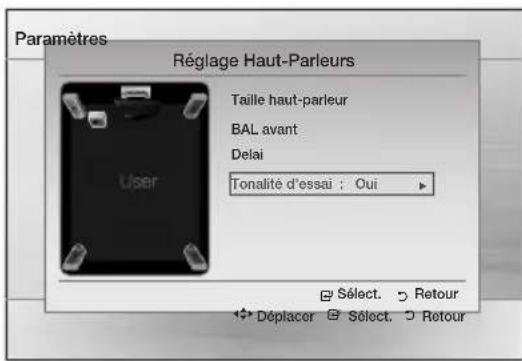

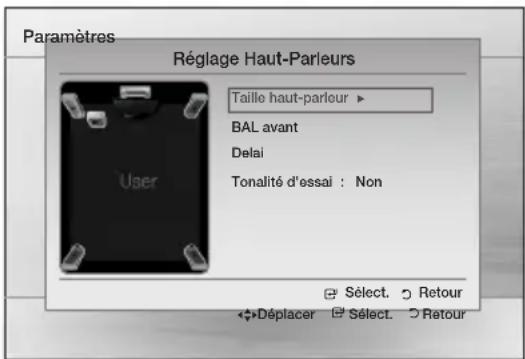

Français 2103 ConfigurationAudio Réglage Haut-Parleurs Taille des enceintesVous pouvez régler la taille de l'enceinte du centre, des enceintes arrière ainsi que la tonalité d’essai dans ce mode.Paramètres m Déplacer " Sélect. ' Retour" Sélect. ' RetourRéglage Haut-ParleursTaille haut-parleur ▶BAL avantDelaiTonalité d'essai : Non• Sur les enceintes avant, le mode est réglé sur Petit.• Pour le caisson de graves, le mode est réglé sur Présent.• Sur les enceintes centrale et ambiophoniques, il est possible de basculer entre les modes Petit ou Aucun.- Petit : sélectionnez cette option lorsque vous utilisez les enceintes.- Aucun : sélectionnez cette option lorsque aucune enceinte n’est connectée. ✎ REMARQUE

` Le mode d'enceinte peut varier en fonction des réglages Dolby Pro Logic et StéréoBAL avantVous pouvez ajuster la balance et le niveau de chaque enceinte.Paramètres m Déplacer " Sélect. ' RetourBAL avant < Changer " Sélect. ' Retour dB

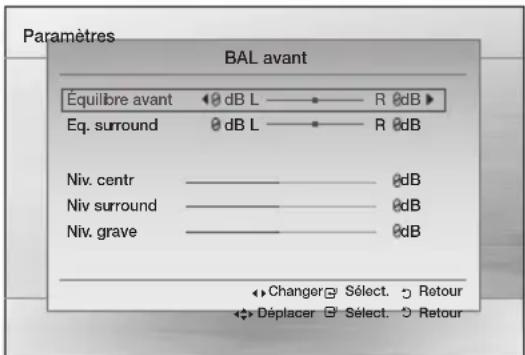

R R L L Appuyez sur les touches ▲▼pour sélectionner et ajuster l'enceinte souhaitée. Appuyez sur les touches ◀▶ pour ajuster les réglages.Réglage des options Avant/Eq. surround ` Vous pouvez choisir entre 0 et -6.

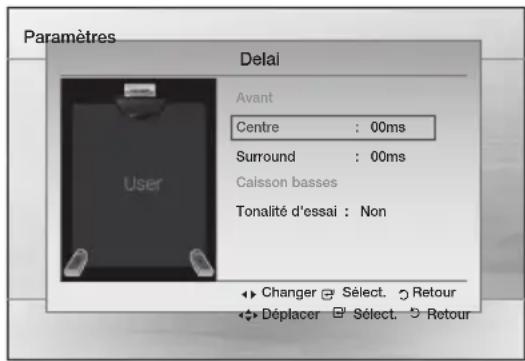

` Plus vous vous rapprochez de -6, plus le volume diminue.Réglages des options Centre / Surround / Niv surround ` Le niveau de volume peut être ajusté par paliers de +6dB à –6dB. ` Plus vous vous rapprochez de +6 dB, plus le volume augmente. Plus vous vous rapprochez de -6 dB, plus le volume diminue.DelaiSi les enceintes ne peuvent pas être placées à égale distance par rapport à votre position d’écoute, vous avez la possibilité de régler le temps de retard des signaux audio émis depuis les enceintes centrale et ambiophoniques. Dans ce mode, vous pouvez aussi régler l’option Tonalité d'essai.Réglage du temps de propagation des enceintesLorsque le son ambiophonique 5.1CH est émis, vous pouvez profiter de la meilleure qualité sonore si la distance entre vous et chacune des enceintes est identique.Étant donné que les sons n’arrivent pas tous simultanément au point d'écoute en raison de l’emplacement des enceintes, il est possible de compenser ce phénomène en ajoutant un effet de retard à l’enceinte centrale et aux enceintes ambiophoniques.Paramètres m Déplacer " Sélect. ' Retour < Changer " Sélect. ' RetourDelaiAvantCentre : 00msSurround : 00msCaisson basses Tonalité d'essai : Non ✎ REMARQUE

` Le menu Temps de propagation sera activé uniquement lorsque la source 5 canaux +1 est lue. ` Vous ne pouvez pas régler les options Centre et Surround dans ce mode lorsque la fonction Taille haut-parleur est spécifiée sur AUCUN.22 Français

Positionnement idéal de l'enceinte du centreDf: distance par rapport à l’enceinte avant.Dc: distance par rapport à l’enceinte du centre.Ds: Distance depuis les enceintes ambiophoniquesIl est préférable de placer toutes les enceintes dans ce cercle.Emplacement idéal des enceintes ambiophoniquesRéglage de l'enceinte du centreSi la distance Dc est égale ou supérieure à la distance Df représentée sur la figure, réglez le mode sur 0 ms.Sinon, modifiez le réglage en suivant le tableau.Distance entre Df et Dc0,00m 0,34m 0,68m 1,06m 1,40m 1,76mTemps de ropagation00 ms 01 ms 02 ms 03 ms 04 ms 05 msConfiguration des enceintes ambiophoniquesSi la distance Dc est égale ou supérieure à Ds représentée sur la figure, réglez le mode sur 0 ms. Sinon, modifiez le réglage en suivant le tableau.Distance entre Ds et Dc0,00m 1,06m 2,11m 3,16m 3,62m 5,29mTemps de ropagation00 ms 03 ms 06 ms 09 ms 12 ms 15 ms ✎ REMARQUE

` Avec PL II (Dolby Pro Logic II), le temps de propagation peut être différent pour chaque mode. ` Le format AC-3 permet de régler le temps de retard sur une plage de valeurs comprise entre 00 et 15mSEC. ` Le canal du centre est ajustable uniquement pour les disques 5 canaux +1.Tonalité d'essaiParamètres m Déplacer " Sélect. ' RetourRéglage Haut-ParleursTaille haut-parleurBAL avantDelaiTonalité d'essai : Oui ▶ " Sélect. ' RetourUtilisez la tonalité d'essai pour vérifier les raccordements des enceintes acoustiques. • Appuyez sur les touches _+ pour sélectionner Oui. • La tonalité d'essai sera émise dans l'ordre vers Avant gauche ➞ Centre ➞ Avant droite ➞ Ambiance droite ➞ Ambiance gauche ➞ Caisson basses. Pour arrêter la tonalité d'essai, appuyez sur la touche ENTRÉE. DRC (Compression dynamique) Cette fonction équilibre la plage entre les sons les plus forts et les plus faibles. Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous visionnez un film à faible volume (ex. : la nuit).• Vous pouvez sélectionner les valeurs Plein, 6/8, 4/8, 2/8, Non. SYNC. AUDIO La synchronisation vidéo et audio peut ne pas concorder avec un téléviseur numérique. Si cela se produit, corrigez ce décalage pour les synchroniser. • Vous pouvez régler le temps de propagation audio entre 0 ms et 300 ms. Réglez-le dans l'état optimal.22 Français

Français 2303 Configuration SÉLECTION DE L’ENCEINTE Les signaux audio transmis via le câble HDMI peuvent basculer sur Home Theater/TV Speaker (Home cinéma/Enceinte du téléviseur).• Home cinéma : La vidéo est transmise par le câble de connexion HDMI uniquement, tandis que l’audio est émis par les enceintes de l'appareil uniquement.• Enceinte du téléviseur : Les signaux audio et vidéo sont transmis par le câble de connexion HDMI, et le signal audio est émis par les enceintes de votre téléviseur uniquement. ✎ REMARQUE

` Le réglage par défaut de cette fonction est Home Theater (Home cinéma). ` L’audio HDMI est automatiquement mixé dans les 2 canaux pour les enceintes du téléviseur. ` Lorsque la sélection du téléviseur est réglée sur TV Speaker (Enceinte du téléviseur), les options PL II /DSP EQ/P.BASS/GIGA/S.VOL ne fonctionnent pas. ` Lorsque la sélection du téléviseur est réglée sur TV Speaker (Enceinte du téléviseur), le volume peut être réglé à l’aide de la télécommande du téléviseur. EQ utilisateur Vous pouvez configurer les réglages de l’égaliseur manuellement selon vos préférences.Paramètres m Déplacer " Sélect. ' Retour a Réinit. > Régler < Déplacer ' RetourEQ utilisateur dB

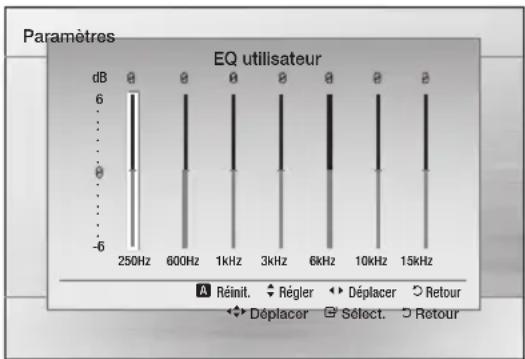

-6 250Hz 600Hz 1kHz 3kHz 6kHz 10kHz 15kHz Canal de retour audio (ARC) Vous pouvez apprécier le son du téléviseur via les enceintes du Home cinéma en utilisant un seul câble HDMI. • Non : Permet de désactiver la fonction Canal retour audio.• Auto : Permet d'écouter le son du téléviseur depuis les enceintes du Home cinéma à condition que le téléviseur soit compatible avec la fonction Canal retour audio. ✎ REMARQUE

` Lorsque l’option Anynet+(HDMI-CEC) est spécifiée sur Désac., la fonction Canal retour audio est indisponible. ` L'utilisation d'un câble HDMI non certifié ARC (Canal retour audio) peut entraîner des problèmes d'incompatibilité. ` La fonction ARC (Canal retour audio) n'est disponible qu'en cas de connexion à un téléviseur compatible ARC.Système Installation initiale Utilisez l’option Paramètre initial pour régler la langue et le format écran. ✎ REMARQUE

` Si le câble HDMI est connecté au produit, le format du téléviseur n’apparaîtra pas et l’appareil sera réglé automatiquement en mode 16:9 Panoramique. Enregistrement DivX(R) Code d'enregistrement View DivX(R) VOD pour acheter et lire le contenu d'un DivX(R) VOD. ✎ REMARQUE

` Cette option ne sera pas activée si vous sélectionnez OK. Pour activer cette option, veuillez activer l’option DivX(R) Désactivation. ` Même une fois le système réinitialisé, les paramètres de Enregistrement DivX ne seront pas réinitialisés. DivX(R) Désactivation Sélectionnez ceci pour obtenir un nouveau code d’enregistrement.24 Français

LangueVous pouvez sélectionner la langue que vous préférez pour le menu à l'écran, le menu du disque, etc.

Language OSD Sélectionnez la langue pour les affichages à l'écran.Menu DisqueSélectionnez la langue pour les affichages du menu du disque.AudioSélectionnez la langue audio du disque.Sous-titresSélectionnez la langue pour les sous-titres du disque.a Pour sélectionner une autre langue, sélectionnez OTHERS du menu du disque, audio et sous-titres, et entrez le code de la langue de votre pays (voir page 35).a Vous ne pouvez pas sélectionner OTHERS (AUTRES)dans le menu de la langue OSD. ✎ REMARQUE ` La langue sélectionnée apparaîtra uniquement si elle est prise en charge par le disque.SécuritéLa fonction de verrou parental agit en liaison avec les DVD auxquels ont été attribué un niveau qui vous aide à contrôler les types de DVD que regarde votre famille. Il y a jusqu'à 8 niveaux d’évaluation sur un disque. Class. parental Sélectionnez le niveau d’évaluation que vous souhaitez régler. Un numéro élevé indique que le programme est destiné uniquement aux adultes. Par exemple, si vous sélectionnez jusqu'au niveau 6, les disques contenant le niveau 7, 8 ne seront pas lus.Entrez le mot de passe, puis appuyez sur le bouton ENTRÉE.- Par défaut, le mot de passe est réglé sur « 0000 ».- Une fois la configuration terminée, le système revient sur l’écran précédent. Modification du mot de passe Sélectionnez Changer et entrez un mot de passe de 4 chiffres pour régler le verrou parental en utilisant les touches numériques de la télécommande. m Déplacer " Sélect. ' RetourParamètres Class. parental : Non

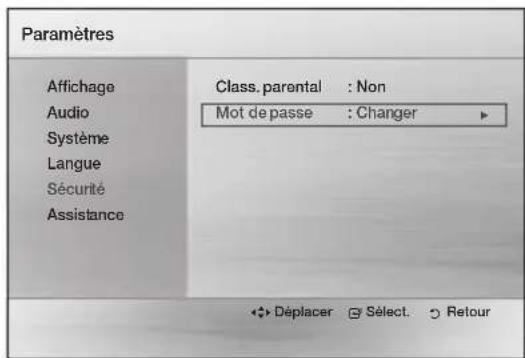

Mot de passe : Changer

Assistance Si vous oubliez votre mot de passe1. Retirez le disque.2. Appuyez pendant 5 secondes ou plus sur la touche ARRET (@) située sur la télécommande. Tous les réglages seront ramenés aux réglages d'usine.Assistance Informations sur le produit Indiquez les informations relatives au produit, telles que le code du modèle, la version du logiciel, etc.24 Français

Français 2504 Fonctions de baseLecture d’un disque1. Appuyez sur la touche OUVERTURE/FERMETURE (^).2. Déposez avec précaution le disque sur le plateau, avec l’étiquette du disque sur le dessus.3. Appuyez sur le bouton OUVERTURE/ FERMETURE (^) pour ouvrir le tiroir du disque.

✎ REMARQUE `Fonction Reprise. Lorsque vous arrêtez la lecture d'un disque, l'appareil garde en mémoire où vous l'avez arrêté, ainsi lorsque vous appuyez sur la touche LECTURE à nouveau, il démarre là où la lecture a été interrompue. (Cette fonction ne concerne que les DVD) Appuyez deux fois sur la touche ARRET pendant la lecture pour désactiver la fonction Reprise. `Si aucune touche n'est actionnée sur l'appareil ou sur la télécommande pendant plus de 3 minutes lorsque l'appareil est en mode Pause, il passera en mode ARRET. `L'écran initial peut apparaître différent, en fonction du contenu du disque. `Les disques piratés ne fonctionnent pas dans cet appareil car ils violent les recommandations du CSS (Content Scrambling System : un système de protection contre la copie).a

apparaît lorsque vous appuyez sur une touche non valide. Fonction économiseur d'écran TV/

Economiseur d'énergie • Si aucun bouton n’est actionné pendant plus de 5 minutes en mode Stop (Arrêt) ou Play (Lecture) (musique), l’économiseur d’écran s’active.• Si le produit reste en mode d’écran de veille pendant plus de 20 minutes, le courant sera automatiquement coupé. (Sauf durant la lecture d’un fichier musical)Lecture de CD audio (CD-DA)/MP3/WMA BA PLAGES 01 1/17 0:15 / 3:59Function DVD/CD Repeat Mode Lect.1. Insérez un CD audio (CD-DA) ou un disque MP3 dans le tiroir du disque.• Pour un CD audio, la première piste sera lue automatiquement. - Appuyez sur les touches [] pour revenir à la piste précédente/suivante.• Pour un disque MP3/WMA, appuyez sur les touches _+ pour sélectionner Musique, puis appuyez sur la touche ENTRÉE.- Appuyez sur les touches ▲▼◀▶ pour sélectionner l'élément souhaité, puis sur la touche ENTRÉE.- Appuyez sur les touches () pour revenir aux pages précédentes/suivantes. 2. Appuyez sur la touche ARRET (@) pour mettre fin à la lecture. ✎ REMARQUE ` Certains CD MP3/WMA peuvent ne pas être lus, en fonction du mode d'enregistrement. ` Le tableau du contenu d'un CD MP3 varie en fonction du format de la piste MP3/WMA enregistrée sur le disque. ` Les fichiers WMA-DRM ne sont pas lus. ` Lorsque la lecture MP3/WMA/CD est en cours, les touches numériques ne fonctionnent pas.26 Français

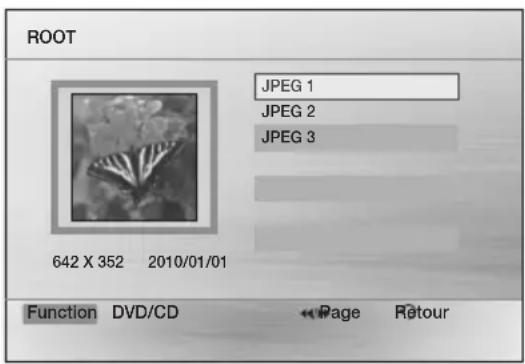

Lecture de fichiers JPEGLes images capturées avec un appareil photo numérique ou un caméscope, ou les fichiers JPEG sur un ordinateur peuvent être enregistrés sur un CD et ensuite lus avec cet appareil.1. Insérez un disque JPEG dans le tiroir disque.2. Appuyez sur les touches ◀▶ pour sélectionner les Photos, puis sur la touche ENTRÉE. 3. Appuyez sur les touches ▲▼ pour sélectionner le dossier que vous souhaitez lire, puis sur la touche ENTRÉE . 4. Appuyez sur les touches ▲▼ pour sélectionner les photos que vous souhaitez visualiser, puis sur la touche ENTRÉE.• Le fichier sélectionné sera lu et le diaporama démarrera.• Pour arrêter le diaporama, appuyez sur la touche PAUSE (#).• Vous pouvez afficher le fichier précédent/suivant en appuyant sur les boutons ◀,▶ en mode diaporama.2010/01/01JPEG 1JPEG 2JPEG 3Function DVD/CD Page Retour642 X 352

ROOT Fonction rotation

G Appuyez sur la touche VERTE (B) ou JAUNE (C) pendant le mode PAUSE. • Touche VERTE (B) : Permet de pivoter de 90° dans le sens antihoraire. • Touche JAUNE (C) : Permet de pivoter de 90° dans le sens horaire. ✎ REMARQUE ` Les résolutions maximales prises en charge par l'appareil sont 5120 x 3480 (ou 19.0 MPixel) pour les fichiers standard JPEG et 2048 x 1536 (ou 3.0 MPixel) pour les fichiers d'images progressives.Utilisation de la fonction de lecture Recherche avant/arrière

dBAD Appuyez sur les touches () pour la fonction Recherche.

( 1 ➞ ( 2 ➞ ( 3 ➞ ( 4

) 1 ➞ ) 2 ➞ ) 3 ➞ ) 4

✎ REMARQUE ` Aucun son ne retentit en mode recherche. ` La recherche en lecture produit du son uniquement lorsqu’elle est effectuée aux vitesses )1 et )2. Cette fonction est uniquement disponible pour le format CD-DA. Saut de scènes/chansons

dBAD Appuyez sur les touches [].• Chaque fois que la touche est pressée pendant la lecture, le chapitre, la piste ou le répertoire (fichier) précédent(e) ou suivant(e) sera lu(e).• Vous ne pouvez pas sauter des chapitres consécutifs. Lecture en vitesse lente

dD Appuyez sur la touche PAUSE (#) puis sur la touche ) pour une lecture lente. d

✎ REMARQUE ` Aucun son n'est audible pendant la lecture lente. ` La marche arrière en ralenti ne fonctionne pas.26 Français

Français 2704 Fonctions de baseLecture en mode pas à pas dD Appuyez sur le bouton PAUSE à plusieurs reprises.• La vidéo avance image par image chaque fois que vous appuyez sur cette touche en cours de lecture. ✎ REMARQUE ` Aucun son n'est audible pendant la lecture en mode pas à pas.Fonction saut de 5 minutes D Appuyez sur la touche ◀,▶ en cours de lecture.• La lecture saute de 5 minutes en avant lorsque vous appuyez sur la touche ▶.• La lecture saute de 5 minutes en arrière lorsque vous appuyez sur la touche ◀. ✎ REMARQUE ` Cette fonction est uniquement disponible pour les formats DivX contenant des informations d’heure.Utilisation du menu du disque d Vous pouvez visualiser les menus pour la langue audio, la langue des sous-titres, le profil, etc. 1. En cours de lecture, appuyez sur la touche DISC MENU de la télécommande.2. Appuyez sur les touches ▲▼◀▶ pour effectuer la sélection souhaitée, puis sur la touche ENTRÉE. ✎ REMARQUE ` Selon le disque, les éléments de configuration du menu peuvent varier et ce menu peut ne pas être disponible. Utilisation du menu des titres d Pour les DVD contenant plusieurs titres, vous pouvez visualiser le titre de chaque film.1. En cours de lecture, appuyez sur la touche TITLE MENU de la télécommande.2. Appuyez sur les touches ▲▼◀▶ pour effectuer la sélection souhaitée, puis sur la touche ENTRÉE. ✎ REMARQUE ` Selon le disque, les éléments de configuration du menu peuvent varier et ce menu peut ne pas être disponible.Lecture répétée dBAD Répétition des DVD/DivXVous pouvez répéter le titre, le chapitre ou la section (répétition A-B) d'un disque DVD/DivX.Répétition Non 1. En cours de lecture d'un disque DVD/DivX, appuyez sur la touche REPEAT de la télécommande.2. Appuyez sur les touches ▲▼ pour sélectionner le mode de répétition souhaité, puis sur la touche ENTRÉE.3. Appuyez sur les touches ▲▼ pour sélectionner Non pour revenir à la lecture normale, puis sur la touche ENTRÉE.

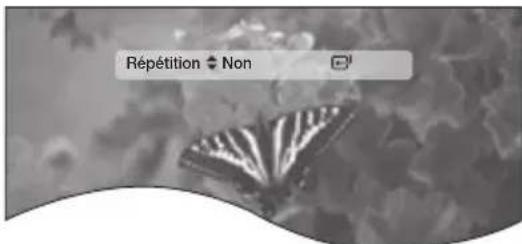

Z Titre ➞ Chapitre ➞ A - ➞ Non

Répétition des disques CD/MP31. Pendant la lecture d'un CD/ MP3, appuyez de façon répétée sur la touche REPEAT pour sélectionner le mode de répétition que vous souhaitez. B

; (Répéter Non ; Répéter piste ; Répéter tout ; Aléatoire ; Répéter Section A-B) A

( Répéter Non ; Répéter piste ; Rép répétition (Répertoire répétition) ; Répéter tout ; Aléatoire ) Lecture répétée de la section A-B

dB Vous pouvez relire à plusieurs reprises une section spéciale d’un DVD ou d’un CD.1. En cours de lecture d'un disque DVD ou CD, appuyez sur la touche REPEAT de la télécommande.2. Pour les DVD, appuyez sur les touches ▲▼ pour sélectionner A-.Pour les CD appuyez de façon répétée sur la touche REPEAT jusqu'à ce que apparaisse.3. Appuyez sur la touche ENTRÉE au point où vous souhaitez que la répétition de lecture débute (A).4. Appuyez sur la touche ENTRÉE au point où vous souhaitez que la répétition de lecture s'arrête (B).5. Pour revenir à une lecture normale, Pour les DVD, appuyez sur le bouton REPEAT (RÉPÉTER), puis appuyez sur les boutons ▲▼ afin de sélectionner OFF (DÉSACTIVÉ). Pour les CD, appuyez sur le bouton REPEAT (RÉPÉTER) afin de sélectionner . ✎ REMARQUE ` La fonction de répétition de la section A-B ne prend pas en charge les disques DivX, MP3 ou JPEG. Affichage des informations du disque

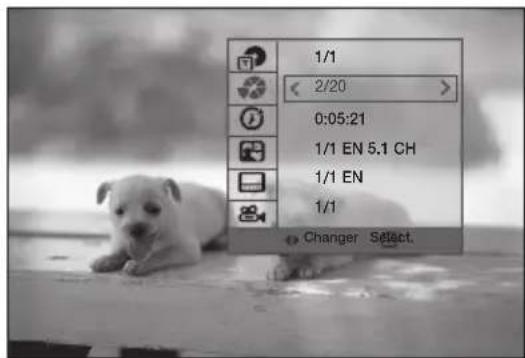

d Changer Sélect. 1/1

2/20 0:05:211/1 EN 5.1 CH1/1 EN 1/1

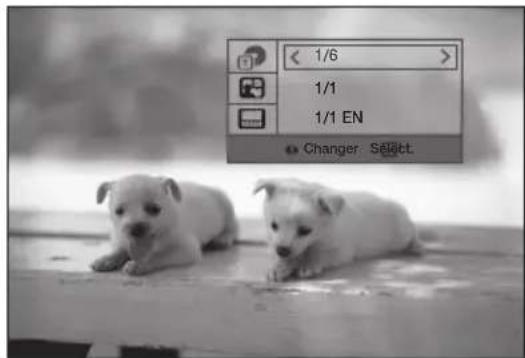

D Changer Sélect. 1/6

1/1 1/1 EN1. En cours de lecture, appuyez sur la touche TOOLS de la télécommande.2. Appuyez sur les touches ▲▼pour sélectionner l’élément souhaité.3. Appuyez sur les touches ◀▶ pour réaliser le changement de configuration souhaitée, puis sur la touche ENTRÉE.- Vous pouvez utiliser les touches numériques de la télécommande pour contrôler certains éléments.4. Pour que les informations du disque disparaissent, appuyez de nouveau sur la touche TOOLS. ✎ REMARQUE ` Si vous lisez le contenu du menu tools, selon le disque, certaines fonctions peuvent ne pas être activées. ` Vous pouvez également sélectionner Dolby Digital ou Pro Logic, en fonction du disque. ` Certains menus tools peuvent différer en fonction des disques et des fichiers.

FUNCTION TV SOURCE POWER DVD RECEIVER/TV SLEEP DISC MENU MENU TITLE MENU MUTE REPEAT VOL TUNING

Français 2904 Fonctions de baseMenu OUTILS ` Titre ( ) : pour accéder au titre désiré lorsque le disque en comporte plusieurs. ¨Par exemple, s'il y a plusieurs films sur un DVD, chaque film sera identifié par un titre. ` Chapitre ( ) : la plupart des disques DVD sont enregistrés en chapitres ainsi vous pouvez trouver rapidement un chapitre spécifique. ` Durée de lecture ( ) : permet la lecture d'un film à partir de l'heure désirée. Vous devez entrer l'heure de départ en tant que référence. La fonction de recherche d'heure n'est pas prise en charge par certains disques. ` Audio ( ): se rapporte à la langue de la piste sonore du film. Un disque DVD peut contenir jusqu’à 8 langues audio. ` Sous-titre ( ): se rapporte aux langues des sous-titres disponibles sur le disque. Vous pouvez choisir les langues des sous-titres ou, si vous préférez, les effacer de l'écran. Un disque DVD peut contenir jusqu’à 32 langues de sous-titres. ` Angle ( ): lorsqu’un DVD propose plusieurs angles de vue pour une scène donnée, vous pouvez utiliser la fonction Angle. Sélection de la langue Audio

dD 1. Appuyez sur la touche TOOLS.2. Appuyez sur les boutons ▲▼ pour sélectionner l'affichage AUDIO ( ). 3. Appuyez sur les boutons _+ pour sélectionner la langue audio souhaitée.• Selon le nombre de langues que le DVD comprend, vous sélectionnez une langue audio différente à chaque fois que vous appuyez sur le bouton. Sélection de la langue des sous-titres

dD 1. Appuyez sur la touche TOOLS .2. Appuyez sur les boutons ▲▼ pour sélectionner l'affichage Sous-titre (

3. Appuyez sur les boutons _+ pour sélectionner la langue de sous-titres souhaitée.• Selon le nombre de langues que le DVD comprend, vous sélectionnez une langue de sous-titres différente à chaque fois que vous appuyez sur le bouton. ✎ REMARQUE `Selon le type de disque, certaines fonctions des langues de sous-titrage et audio peuvent ne pas être disponibles. Fonction de sous-titrage

D • Vous devez être familier avec l’extraction vidéo et la mise en forme des données pour pouvoir utiliser correctement cette fonction.• Pour utiliser la fonction de sous-titrage, enregistrer le fichier des sous-titres (*.smi) sous le même nom que le fichier DivX (*.avi), dans le même dossier. Example. Racine Samsung_007CD1.avi Samsung_007CD1.smi• Le nom de fichier peut contenir jusqu'à 100 caractères alphanumériques ou 50 caractères asiatiques (caractères à 2 octets tels le Coréen et le chinois).• Les sous-titres des fichiers DivX *.smi, *.sub, *.srt au-delà de 148 Ko ne sont pas pris en charge. Fonction Angle

d Cette fonction vous permet de visualiser une même scène sous différents angles.1. Appuyez sur la touche TOOLS.2. Appuyez sur les touches ▲▼ pour sélectionner l'affichage ANGLE ( ). 3. Appuyez sur les boutons _+ pour sélectionner l’angle souhaité. ✎ REMARQUE `La fonction Angle ne prend en charge que les disques sur lesquels plusieurs angles ont été enregistrés.30 Français

DIMMERVous pouvez régler la luminosité de l'affichage sur l’unité principale.Appuyez sur le bouton DIMMER.Mode sonoreP.BASS L’option P.BASS amplifie les basses afin d’améliorer les fréquences de graves.La fonction OPTIMISEUR MP3 offre une meilleure qualité de son grâce à la mise à l’échelle de la fréquence d’échantillonnage.Appuyez sur la touche P.BASS.Source à modulation par impulsion et codage linéaire (LPCM) à 2 canauxPOWER BASS ON ➞ POWER BASS OFFFichier MP3MP3 ENHANCE ON ➞POWER BASS ON ➞POWER BASS OFF ✎ REMARQUE

` La fonction P.BASS n’est compatible qu’avec les sources à modulation par impulsion et codage linéaire (LPCM) à deux canaux (MP3, DivX, CD et WMA). ` La fonction d’enrichissement MP3 n'est disponible qu'avec un fichier MP3.GIGA La fonction GIGA Sound amplifie les graves et les améliore deux fois plus afin de vous permettre d’apprécier la puissance du son réel. La fonction GIGA Sound s’applique uniquement au caisson de graves.Appuyez sur le bouton GIGA. ✎ REMARQUE

` La fonction GIGA Sound (GIGA Sound) fonctionne uniquement en mode LPCM à 2 canaux.S/W LEVEL Vous pouvez également appuyez sur le bouton S/W LEVEL de la télécommande et utiliser les boutons _ ou + pour régler le niveau du caisson de graves.Appuyez sur le bouton S/W LEVEL.S.VOL (CONT. DE VOL. INTELLIGENT)Cette option permet de régler et de stabiliser le niveau du volume afin d’éviter les changements de niveau importants lorsque vous changez de chaîne ou pendant un changement de scène.Appuyez sur la touche S.VOL.• Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivant : SMART VOLUME ON

Français 3104 Fonctions de base DSP (Traitement du signal

numérique)/EQ • DSP (Traitement du signal numérique) : Les modes DSP ont été définis pour simuler différents environnements acoustiques.• EQ : Vous pouvez sélectionner POPS, JAZZ, ROCK ou USER afin d’optimiser le son en fonction du genre de musique que vous écoutez.Appuyez sur la touche DSP/EQ.POPS, JAZZ, ROCK Selon le type de musique, vous pouvez sélectionner POPS, JAZZ et ROCK.USER Vous pouvez écouter la musique tout en procédant au réglage de l’option « EQ:USER (EQ : UTIL) ».Si vous appuyez sur ENTRÉE sous le menu « EQ:USER (EQ : UTIL) », une fenêtre s'affichera vous autorisant à changer les paramètres EQ selon vos préférences.STUDIOProcure la sensation de présence dans un studio. CLUB Simule le son d'un club de danse avec le renforcement des notes de basse. HALL Offre des voix nettes comme dans une salle de concert.MOVIEProcure la sensation d'un film de cinéma.CHURCHProcure le sentiment d'être dans une grande église. OFF A sélectionner pour l'écoute normale. ✎ REMARQUE

` La fonction DSP/EQ n’est disponible qu’en mode stéréo. ` La fonction DSP/EQ est indisponible lors de la lecture du signal AC3 en mode 2,1 canaux. Mode Dolby Pro Logic ll Vous pouvez sélectionner le mode audio Dolby Pro Logic II souhaité.Appuyez sur la touche PL II.MUSICLorsque vous écoutez de la musique, vous pouvez tester les effets sonores comme si vous écoutiez la performance réelle.MOVIEAssure un son plus réel à la bande son du film.PROLOGVous pouvez écouter une source sonore à 2 canaux en un son surround 5.1 avec toutes les enceintes activées.- Une ou plusieurs enceinte(s) risquent de ne pas émettre de son, selon le signal d’entrée.MATRIXVous bénéficierez d'un son ambiophonique multi-canaux.STEREOA sélectionner pour écouter le son des enceintes gauche et droite avant et du caisson de basses uniquement. ✎ REMARQUE

` Si vous sélectionnez le mode Pro Logic II, connectez votre périphérique aux prises d'entrée d’audio AUDIO INPUT (L et R) de l’appareil. Si vous ne connectez qu'une seule entrée (L ou R), l'écoute du son ambiophonique est impossible. ` La fonction Pro Logic II n’est disponible qu’en mode Stéréo..

FUNCTIONTV SOURCEPOWERDVD RECEIVER/TV SLEEPDISC MENU MENUTITLE MENUMUTEREPEATVOLTUNING/CHTOOLSRETURNEXITINFO A B C D TUNER MEMORY DIMMER S . VOL AUDIO UPSCALE P .BASSMO/ST CD RIPPINGDSP /EQ 1 2 3

Utilisation des touches de la télécommande 1. Appuyez sur la touche FUNCTION pour sélectionner FM.2. Sélectionnez une station.• Syntonisation préréglée 1 : Vous devez d’abord ajouter une fréquence de votre choix à titre de préréglage. Appuyez sur le bouton ARRÊT (@) pour sélectionner PRÉRÉGLÉ puis appuyez sur le bouton TUNING/CH ( ) afin de choisir une station préréglée.• Syntonisation manuelle : Appuyez sur le bouton ARRÊT (@) pour sélectionner MANUEL puis appuyez

sur le bouton TUNING/CH ( ) afin de syntoniser une fréquence supérieure ou inférieure. • Automatic Tuning : Appuyez sur le bouton ARRÊT

(@) pour sélectionner MANUEL puis appuyez sur le bouton TUNING/CH ( ) enfoncé afin de rechercher la bande automatiquement. Réglage Mono/Stéréo Appuyez sur la touche MO/ST.• Chaque fois que vous appuyez sur cette touche, le son est commuté entre STEREO et MONO. • Dans une zone de faible réception, sélectionnez MONO pour une réception claire sans interférence. Préréglage des stations Exemple : Préréglage de FM 89.10 dans la mémoire 1. Appuyez sur la touche FUNCTION pour sélectionner FM. 2. Appuyez sur la touche TUNING/CH ( ) pour sélectionner <89.10>.3. Appuyez sur la touche TUNER MEMORY. • Le nombre clignote à l'écran.4. Appuyez sur les touches TUNING/CH ( ) et sélectionnez le nombre préréglé.• Vous pouvez sélectionner entre 1 et 15 présélections.5. Appuyez à nouveau sur la touche TUNER MEMORY.• Appuyez sur la touche TUNER MEMORY avant que le nombre ne disparaisse de l’écran.• Le nombre disparaît de l’écran et la station est prise en mémoire.6. Pour prérégler une autre station, répétez les étapes 2 à 5.32 Français

Français 3305 Fonctions avancéesFonction USB Lecture des fichiers multimédia

en utilisant Vous pourrez profiter de la plupart des fichiers multimédia tels que photos, films et musique enregistrés sur un lecteur MP3, une clé USB ou un caméscope en haute qualité vidéo avec le son 5 canaux +1 en raccordant le périphérique de stockage au port USB de l'appareil.5V 500mA1. Branchez le périphérique USB sur le port USB situé sur l'avant de l'appareil.2. Appuyez sur la touche FUNCTION pour sélectionner USB.• USB apparaît brièvement à l’écran de l’afficheur.3. Appuyez sur les boutons _+ pour sélectionner les options Vidéos, Photos ou Musique. - Sélectionnez un fichier à lire.Retrait sécuritaire d’un dispositif USBAfin d’éviter d’endommager les données stockées sur le périphérique USB, retirez ce dernier avec précaution avant de débrancher le câble USB.• Appuyez sur la touche JAUNE (C).- REMOVE s’affiche à l’écran. • Retirez le câble USB. ✎ REMARQUE

` Pour écouter vos fichiers musicaux avec un son 5 canaux +1, vous devez régler le mode Dolby Pro Logic II sur Matrix. (Voir page 31) ` Retirez lentement le câble USB du port USB. Dans le cas contraire, vous pourriez endommager le port USB. Enregistrement sur périphérique USBLors de la lecture d'un CD audio à l’aide de la fonction USB Recording (Enregistrement sur périphérique USB) ou de l’audition de la radio FM ou de la réception d’une source audio à partir d’un appareil externe, vous pouvez enregistrer la source audio dans la mémoire USB. Ex) Enregistrement des contenus audio d’un CD audio sur un périphérique USB1. Connectez le périphérique USB au produit.2. Insérez le CD audio dans le tiroir du lecteur.3. Appuyez sur le bouton USB REC de la télécommande.• Pour commencer l’enregistrement de la piste actuellement sélectionnée, appuyez sur le bouton USB REC (ENREG USB) de la télécommande alors que le système est en cours de lecture ou de pause temporaire.• Pour effectuer l’enregistrement de tout le CD, appuyez sur le bouton USB REC de la télécommande et maintenez-le enfoncé. - Le message FULL RECORDING (ENREGISTREMENT COMPLET) s’affiche à l’écran et l’enregistrement démarre. 4. Appuyez sur le bouton ARRÊT (@) pour mettre fin à l’enregistrement.• À la fin de l’enregistrement du CD sur le périphérique USB, vous trouverez un nouveau dossier stocké sur le lecteur USB intitulé « RECORDING ». Le contenu est sauvegardé dans le dossier au format MP3.• À la fin de l’enregistrement de la radio FM ou de la source AUX sur le périphérique USB, vous trouverez un nouveau dossier stocké sur le lecteur USB intitulé « TUNER RECORDING » ou « AUX RECORDING ». Le contenu est sauvegardé dans le dossier au format MP3. ✎ REMARQUE

` Ne déconnectez pas le périphérique USB ou ne débranchez pas le câble d’alimentation pendant l’enregistrement sur le périphérique USB. Cela pourrait endommager les données. Pour arrêter l’enregistrement sur le périphérique USB, appuyez sur le bouton ARRÊT et déconnectez le périphérique USB après que le système ait complètement arrêté la lecture du CD. ` Si vous déconnectez le périphérique USB pendant l’enregistrement, le système s’éteindra et vous ne pourrez pas supprimer le fichier enregistré. ` Si vous connectez le périphérique USB au système pendant la lecture d’un CD, le système suspendra la lecture pour la reprendre ultérieurement. ` Si la durée de l’enregistrement est inférieure à 5 secondes, il est possible que le fichier d’enregistrement ne puisse pas être créé. ` L’enregistrement USB fonctionne uniquement lorsque le périphérique est formaté selon le système de fichiers FAT. (Le format de fichier NTFS n’est pas pris en charge.) ` Le signal audio n’est pas émis durant l’enregistrement du CD sur le périphérique USB. ` Lorsque la sélection de l’enceinte est réglée sur TV Speaker (Enceinte du téléviseur), la fonction d’enregistrement USB n’est pas prise en charge.34 Français

Dépannage Reportez-vous au tableau ci-dessous lorsque l'appareil ne fonctionne pas correctement. Si le problème que vous constatez ne figure pas dans la liste ci-dessous ou si les instructions ci-dessous ne vous aident pas, mettez l'appareil hors tension, déconnectez le cordon d'alimentation et contactez le distributeur le plus proche ou le centre de services Samsung Electronics. Problème Vérification/Solution Il m’est impossible d’éjecter le disque.• Le cordon d'alimentation est-il correctement branché dans la prise ?• Coupez l'alimentation puis rétablissez-la.La lecture ne démarre pas.• Vérifiez le code régional du DVD. Les disques DVD achetés à l’étranger sont parfois incompatibles.• Il m’est impossible de lire les CD-ROM et les DVD-ROM sur l'appareil.• Assurez-vous que le niveau d'évaluation est correct.La lecture ne démarre pas immédiatement lorsque les touches Lecture/Pause sont actionnées.• Utilisez-vous un disque déformé ou un disque ayant subi des rayures en surface ?• Nettoyez le disque.Absence de son. • Aucun son n’est produit pendant la lecture accélérée, la lecture lente ou la lecture image par image.• Les enceintes sont-elles raccordées correctement ? La configuration des enceintes a-t-elle été correctement personnalisée ?• Le disque a-t-il été sérieusement endommagé ?Le son n'est généré que par certaines enceintes, pas par les six.• Sur certains disques DVD, le son est uniquement généré par les enceintes avant.• Vérifiez si les enceintes sont correctement connectées.• Réglez le volume.• Pendant l'écoute d'un CD, de la radio ou du téléviseur, le son est uniquement généré par les enceintes avant. Sélectionnez "PROLOG" en appuyant sur PL II (Dolby Pro Logic II) situé sur la télécommande pour utiliser les six enceintes.Le son ambiophonique Dolby numérique 5 canaux + 1 n'est pas reproduit.• Est-ce que le disque comporte la mention "Dolby Digital 5.1 CH" ? Le son ambiophonique Dolby numérique 5 canaux + 1 n'est reproduit que si le disque a été enregistré en conséquence.• Selon l'écran d'information, la langue audio est-elle correctement réglée sur Dolby Digital 5.1-CH ?La télécommande ne fonctionne pas.• La télécommande est-elle utilisée dans les limites de sa portée en matière d’angle et de distance ?• Les piles sont-elles épuisées ?• Avez-vous sélectionné le mode approprié (RECEIVER DVD/TV)?• Le disque tourne mais aucune image n'est produite.• La qualité de l'image est médiocre et l'image tremble.• Le téléviseur est-il sous tension ?• Les câbles de la vidéo sont-ils branchés correctement ?• Le disque est-il sale ou endommagé ?• Si le disque a été médiocrement créé, il peut ne pas être lisible.La langue audio et les sous-titres ne fonctionnent pas. • La langue audio et les sous-titres ne fonctionnent que si le disque les contient.L'écran du menu Disc/Title n'apparaît pas même lorsque la fonction Disc/Title est sélectionnée.• Utilisez-vous un disque qui ne comporte pas de menu ?Le format d'écran ne peut pas être modifié. • La lecture des DVD 16:9 est possible en mode 16:9 WIDE (16:9 Large), 4:3 LETTER BOX (4/3 Boîte aux lettres) ou 4:3 PAN SCAN (4:3 Panoramique/Balayage) ; en revanche, les DVD 4:3 peuvent être lus au format 4:3 uniquement. Reportez vous à la pochette du disque DVD puis sélectionnez la fonction appropriée.34 Français

06 Autres informations

Problème Vérification/Solution

• L'appareil ne fonctionne pas.

(Exemple : Le courant se coupe,

la touche du panneau avant ne

fonctionne pas ou un bruit

étrange se fait entendre.)

• L'appareil ne fonctionne pas

• Appuyez pendant 5 secondes ou plus sur la touche ARRÊT (@) située sur la télécommande en

l’absence de disque (fonction de réinitialisation).

L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés.

N'utilisez cette fonction que lorsque cela s'avère nécessaire.

Le mot de passe du niveau

d'évaluation a été oublié.

• Tandis que le message « NO DISC » (PAS DE DISQUE) est affiché à l’écran de l'appareil, maintenez

la touche ARRÊT (@) enfoncée pendant plus de 5 secondes. Le mot « INIT (INITIAL) » s’affiche et

tous les réglages reviennent aux valeurs par défaut.

Appuyez ensuite sur la touche POWER.

L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés.

N'utilisez cette fonction que lorsque cela s'avère nécessaire.

La réception des émissions de

radio est impossible.

• L’antenne est-elle connectée correctement ?

• Si le signal d’entrée de l’antenne est faible, installez une antenne FM extérieure à un endroit

où la réception sera de meilleure qualité.

Liste des codes de langue

Entrez le numéro de code approprié pour OTHERS (Autres) du menu du disque, audio et sous-titres. (Voir page 24) Code Langue Code Langue Code Langue Code Langue Code Langue Code Langue 1027 Afar 1142 Greek 1239 Interlingue 1345 Malagasy 1482 Kirundi 1527 Tajik

1028 Abkhazian 1144 English 1245 Inupiak 1347 Maori 1483 Romanian 1528 Thai

Caractéristiques GénéralitésPoids2,04 KgDimensions430 (L) x 61 (H) x 230 (P) mmPlage de températures de fonctionnement+5°C à +35°CPlage de taux d’humidité de fonctionnement10 % à 75 %Syntoniseur FMRapport signal/bruit60 dBSensibilité utilisable10 dBDistorsion harmonique totale 1 % DisqueDVD (Digital Versatile Disc)Vitesse de lecture : 3,49 à 4,06 m/sDurée approximative de lecture (Disque simple face, simple couche) : 135 min12 cm (DISQUE COMPACT)Vitesse de lecture : 4,8 à 5,6 m/sDurée maximale de lecture : 74 min8cm (DISQUE COMPACT)Vitesse de lecture : 4,8 à 5,6 m/sDurée maximale de lecture : 20 minSortie vidéo Vidéo Composite576i(480i)1 canal : 1,0 Vpp (charge de 75 Ω

) Vidéo/Audio HDMI1080p, 1080i, 720p, 576p(480p) Amplificateur

Sortie de l’enceinte avant

Sortie de l'enceinte du centre

Sortie du caisson de basses

Rapport signal sur bruit

65dB Séparation des canaux

60dB Sensibilité d'entrée

(AUX) 800 mV *: Caractéristiques nominales- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans avis préalable.- Le poids et les dimensions sont approximatifs.- La conception et les spécifications peuvent être modifiées sans préavis.- Concernant l'alimentation et la consommation électrique, reportez-vous à l'étiquette apposée sur le produit.36 Français

Français 37 06 Autres informations HT-E350

Enceinte Système d'enceintesSystème d’enceintes 5+1 canauxImpédanceGamme de fréquencesNiveau de pression acoustique de sortieEntrée nominaleEntrée maximaleDimensions (L x H x P)Poids HT-E355

Enceinte Système d'enceintesSystème d’enceintes 5+1 canauxImpédanceGamme de fréquencesNiveau de pression acoustique de sortieEntrée nominaleEntrée maximaleDimensions (L x H x P)PoidsAvant: 0.3 Kg, Centrale : 0,46 KgAmbiophonique : 0,32 Kg, Caisson de graves : 2,89 KgAvant 3 Ω 140Hz~20KHz86dB/W/M 35W

70W Centrale 3 Ω 140Hz~20KHz86dB/W/M 95W

70W Avant : 77 x 107 x 68 mmAmbiophonique : 77 x 107 x 68 mmCentrale : 228 x 77 x 70 mmCaisson de graves : 154 x 299 x 285 mm38 Français

Licence OpenSSL La boîte à outils OpenSSL demeure sous une double licence ; ainsi, les conditions de la licence OpenSSL et

celles de la licence originale SSLeay s'appliquent conjointement à la boîte à outils. Se reporter ci-dessous pour

les textes de licence réels. Ces deux licences sont en réalité des licences au code source libre de type BSD.

Pour toute question relative à la licence OpenSSL, veuillez contacter openssl-core@openssl.org.

Licence OpenSSL Copyright (c) 1998-2007 Le Projet OpenSSL. Tous droits réservés.

La redistribution et l'utilisation sous forme source et sous forme binaire, avec ou sans modification, sont

autorisées dès lors que les conditions suivantes sont remplies :

1. Les redistributions du code source doivent conserver la mention du copyright citée ci-dessus, la liste des

conditions à respecter ainsi que la mention suivante.

2. Les redistributions sous forme binaire doivent reproduire la mention du copyright citée ci-dessus, la liste des

conditions à respecter ainsi que la mention suivante, sur la documentation et/ou tout autre support fournis avec

3. Tous les supports publicitaires faisant état des caractéristiques ou de l’utilisation de ce logiciel doivent

comporter la mention suivante : « Ce produit comprend un logiciel développé par le Projet OpenSSL pour une

utilisation avec la boîte à outils OpenSSL. (http://www.openssl.org/) »

4. Les noms « Boîte à outils OpenSSL » et « Projet OpenSSL » ne doivent pas être utilisés pour appuyer ou

promouvoir les produits dérivés de ce logiciel sans l'obtention au préalable d’une autorisation écrite. Pour

obtenir une autorisation écrite, veuillez contacter openssl-core@openssl.org.

5. Les produits dérivés de ce logiciel ne peuvent être nommés « OpenSSL » ni contenir la mention « OpenSSL »

dans leur nom sans autorisation écrite de la part du Projet OpenSSL.

6. Les redistributions de quelque forme que se soit doivent conserver la mention suivante : « Ce produit

comprend un logiciel développé par le Projet OpenSSL pour une utilisation avec la boîte à outils OpenSSL

(http://www.openssl.org/) »

(NÉGLICENCE OU AUTRE) POUVANT RESSORTIR DE L’UTILISATION DE CE LOGICIEL, CECI, MÊME S’ILS SONT AVERTIS DE LA POSSIBILITÉ DE TELS DOMMAGES.

Ce produit comprend un logiciel cryptographique écrit par Eric Young (eay@cryptosoft.com). Ce produit

comprend un logiciel cryptographique écrit par Tim Hudson (tjh@cryptsoft.com).

Copyright (C) 1995-1998 Eric Young (eay@cryptsoft.com)

Tous droits réservés. Ce progiciel est une application SSL rédigée par Eric Young (eay@cryptsoft.com).

L'application a été rédigée conformément à Netscapes SSL.

Cette bibliothèque est en accès libre, pour une utilisation commerciale et non commerciale, tant que les

conditions suivantes sont respectées. Les conditions suivantes s’appliquent à tous les codes concernés par

cette distribution, qu’il s’agisse du code RC4, RSA, lhash ou DES, etc., et pas uniquement le code SSL. La

documentation SSL comprise dans cette distribution est couverte par les mêmes conditions de droits d’auteur,

excepté que le détenteur de ces droits est Tim Hudson (tjh@cryptsoft.com).38 Français

Licence OpenSSL Les droits d'auteur demeurent la propriété de Eric Young et, par conséquent, il est interdit de supprimer les

avis de droits d'auteur du code. Si ce progiciel est utilisé dans un produit, Eric Young doit être reconnu comme

l’auteur des parties de la bibliothèque utilisée. Ceci peut prendre la forme d'un message littéral au lancement du

programme ou au sein de la documentation (en ligne ou papier) fournie avec le progiciel.

La redistribution et l'utilisation sous forme source et sous forme binaire, avec ou sans modification, sont

autorisées dès lors que les conditions suivantes sont remplies :

1. Les redistributions du code source doivent conserver la mention du copyright, la liste des conditions à

respecter ainsi que la mention suivante.

2. Les redistributions sous forme binaire doivent reproduire la mention du copyright citée ci-dessus, la liste des

conditions à respecter ainsi que la mention suivante, sur la documentation et/ou tout autre support fournis avec

3. Tous les supports publicitaires faisant état des caractéristiques ou de l’utilisation de ce logiciel doivent

comporter la mention suivante :

« Ce produit comprend un logiciel cryptographique écrit par Eric Young (eay@cryptosoft.com). »

Le mot « cryptographique » peut être omis si le travail de routine de la bibliothèque utilisée n'est pas de

caractère cryptographique :-).

4. Si vous intégrez n'importe quel code spécifique Windows (ou un dérivé de celui-ci) issu du répertoire

d’applications (code d’application) vous devez inclure cet avis : « Ce produit comprend un logiciel écrit par Tim

Hudson (tjh@cryptsoft.com) »

CE LOGICIEL EST FOURNI PAR ÉRIC YOUNG « EN L'ÉTAT » ET SANS QU’AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, NE SOIT FOURNIE, Y COMPRIS, MAIS SANS LIMITATION, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’ADAPTATION À USAGE PARTICULIER. EN AUCUN CAS, L'AUTEUR NI SES COLLABORATEURS NE SAURAIENT ÊTRE TENUS POUR RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, FORTUITS, SPÉCIAUX, EXEMPLAIRES OU SUBSÉQUENTS (Y COMPRIS, MAIS SANS LIMITATION, FOURNITURE DE PRODUITS OU SERVICES DE REMPLACEMENT, PERTE DE JOUISSANCE,

DE DONNÉES OU DE PROFITS OU CESSATION D’ACTIVITÉS) QUELLES QU’EN SOIENT LES CAUSES ET LA THÉORIE DE LA RESPONSABILITÉ CONTRACTUELLE, OBJECTIVE OU DÉLICTUELLE (NÉGLICENCE OU AUTRE) POUVANT RESSORTIR DE L’UTILISATION DE CE LOGICIEL, CECI, MÊME S’ILS SONT AVERTIS DE LA POSSIBILITÉ DE TELS DOMMAGES.

Concernant les versions publiques ou les dérivés de ce code, les conditions de licence et de distribution ne

peuvent être changées ; c.-à-d. que ce code ne peut tout simplement pas être copié et placé sous une autre

licence de distribution [licence publique générale GNU y compris].Area Contact Center

South Africa 0860-SAMSUNG (726-7864 ) www.samsung.com

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service

Consommateurs Samsung.Code No. AH68-02259B Les bons gestes de mise au rebut de ce produit (Déchets

d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires

électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets

ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique,

veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la

matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités

locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat

de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de

collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être

éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg,

Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux

niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées,

ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries

des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.Digitales Heimkino-System
