HT-E655WK - Système home cinéma SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	5.1 canaux, puissance totale de 1000 W, technologie Dolby Digital
Connectivité	Bluetooth, HDMI, USB, entrée audio analogique
Dimensions	Dimensions du caisson de basses : 290 x 400 x 290 mm
Utilisation	Idéal pour les films, la musique et les jeux vidéo, avec des réglages audio personnalisables
Maintenance	Nettoyage régulier des haut-parleurs, mise à jour du firmware via USB
Sécurité	Utiliser uniquement avec des accessoires compatibles, éviter l'exposition à l'humidité
Informations générales	Compatible avec les téléviseurs modernes, télécommande incluse

FOIRE AUX QUESTIONS - HT-E655WK SAMSUNG

Comment connecter mon téléviseur au système home cinéma SAMSUNG HT-E655WK ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du système home cinéma au port HDMI IN de votre téléviseur. Assurez-vous de sélectionner l'entrée HDMI correspondante sur votre téléviseur.

Pourquoi le son de mon système SAMSUNG HT-E655WK est-il faible ?

Vérifiez le volume du système home cinéma ainsi que celui de votre téléviseur. Assurez-vous également que le mode audio est correctement configuré et que les haut-parleurs sont bien connectés.

Comment effectuer une mise à jour du firmware du SAMSUNG HT-E655WK ?

Vous pouvez mettre à jour le firmware en vous rendant dans le menu 'Réglages' de l'appareil, puis en sélectionnant 'Mise à jour du système'. Assurez-vous que l'appareil est connecté à Internet.

Mon système SAMSUNG HT-E655WK ne lit pas les disques Blu-ray ou DVD. Que faire ?

Vérifiez que le disque est propre et exempt de rayures. Assurez-vous également que le format du disque est compatible avec le système. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment régler la synchronisation entre l'image et le son sur le SAMSUNG HT-E655WK ?

Accédez au menu 'Réglages', puis à 'Audio' pour ajuster le délai audio. Vous pouvez augmenter ou diminuer le délai pour synchroniser le son avec l'image.

Que faire si le système SAMSUNG HT-E655WK ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise secteur fonctionnelle. Testez une autre prise si nécessaire. Si l'appareil ne s'allume toujours pas, il pourrait nécessiter une assistance technique.

Comment utiliser le Bluetooth avec le SAMSUNG HT-E655WK ?

Activez le mode Bluetooth sur le système en allant dans le menu 'Réglages', puis 'Bluetooth'. Assurez-vous que votre appareil (smartphone, tablette) est également en mode Bluetooth et recherchez le SAMSUNG HT-E655WK pour établir la connexion.

Les haut-parleurs de mon système SAMSUNG HT-E655WK produisent un son distordu. Que faire ?

Vérifiez que les câbles des haut-parleurs sont correctement connectés et qu'il n'y a pas de court-circuit. Ajustez les réglages d'égaliseur audio et réduisez le volume si nécessaire.

Comment réinitialiser mon système SAMSUNG HT-E655WK aux paramètres d'usine ?

Accédez au menu 'Réglages', puis sélectionnez 'Réinitialisation' ou 'Réinitialiser aux paramètres d'usine'. Confirmez pour procéder à la réinitialisation.

Le système SAMSUNG HT-E655WK ne se connecte pas à mon réseau Wi-Fi. Que faire ?

Vérifiez que le réseau Wi-Fi fonctionne correctement et que vous avez entré le mot de passe correct. Redémarrez le routeur et essayez de vous reconnecter. Si le problème persiste, vérifiez les paramètres de votre réseau.

MODE D'EMPLOI HT-E655WK SAMSUNG

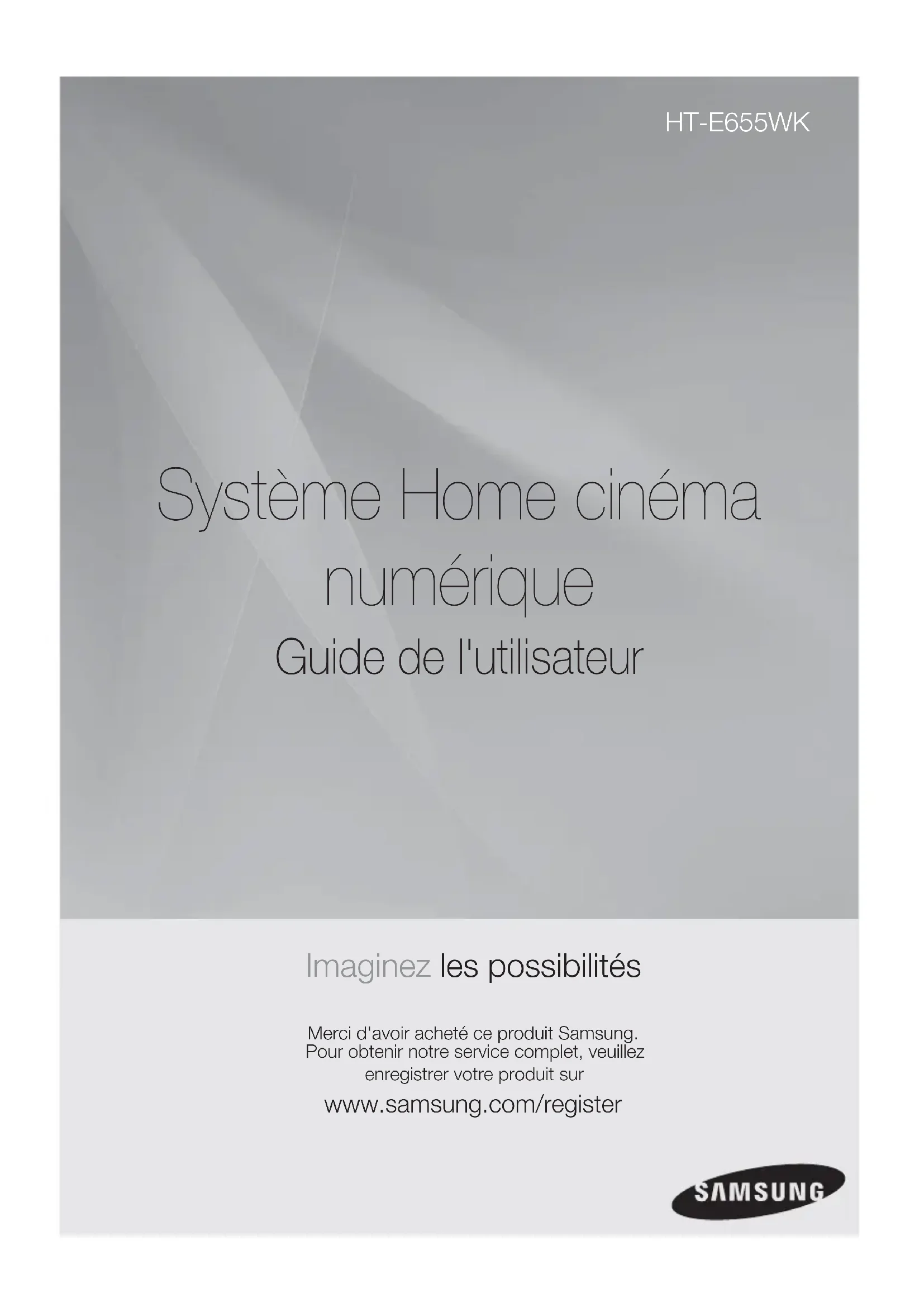

Système Home cinéma numérique Guide de l'utilisateur Imaginez les possibilités Merci d'avoir acheté ce produit Samsung.Pour obtenir notre service complet, veuillez enregistrer votre produit sur www.samsung.com/register HT-E655WK HT-E655WK-NO-EUR-FRA.indd Sec1:1HT-E655WK-NO-EUR-FRA.indd Sec1:1 2012-8-13 14:01:182012-8-13 14:01:182 French Consignes de sécurité Avertissements de sécurité POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L’ARRIÈRE).LES PIÈCES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L’UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION. ATTENTION RISQUE D’ÉLECTROCUTIONNE PAS OUVRIRCe symbole indique la présence d’une tension dangereuse dans l’appareil, présentant un risque d’électrocution ou de blessures.ATTENTION : AFIN D’ÉVITER TOUT RISQUE D’ÉLECTROCUTION, LA BROCHE LA PLUS LARGE DE LA FICHE DOIT ÊTRE TOTALEMENT INSÉRÉE DANS LE TROU PLUS LARGE.Ce symbole indique les directives importantes qui accompagnent le produit. AVERTISSEMENT

• Afin de réduire tout risque d’incendie ou d’électrocution, n’exposez jamais cet appareil à la pluie ou à l’humidité. ATTENTION
• Évitez toute projection d’eau sur l’appareil et ne posez jamais d’objet contenant un liquide dessus (ex : un vase).• La fiche permet de débrancher l’appareil et doit toujours être facilement accessible.• Cet appareil doit toujours être branché à une prise de courant alternatif reliée à la terre.• Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale, il faut donc que cette dernière soit facilement accessible.PRODUIT LASER DE CLASSE 1KLASSE 1 LASER PRODUKTLUOKAN 1 LASER LAITEKLASS 1 LASER APPARATPRODUCTO LÁSER CLASE 1 PRODUIT LASER DE CLASSE 1Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1.L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifiées ci-dessus peuvent conduire à une exposition à des radiations dangereuses. ATTENTION
• DES RAYONS LASER INVISIBLES SONT PRÉSENTS LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILLAGE SONT CIRCONVENUS. ÉVITEZ L'EXPOSITION AUX RAYONS. HT-E655WK-NO-EUR-FRA.indd 2HT-E655WK-NO-EUR-FRA.indd 2 2012-8-13 14:03:212012-8-13 14:03:21French 3 Accessoires Vérifiez que vous disposez bien des accessoires suivants. Câble HDMI Câble vidéo Antenne FM Microphone ASC

• Assurez-vous que l'alimentation en c.a. de votre habitation est conforme à la plaque d'identification située au dos de votre appareil.

• Posez votre appareil à plat sur un meuble stable en veillant à laisser un espace de 7,5 à 10 cm autour de l'appareil afin d’assurer sa ventilation correcte.

• Ne le posez pas sur des amplificateurs ou autre appareil qui risque de chauffer. Veillez à ne pas obstruer les orifices de ventilation.

• Ne posez rien sur l’appareil.

• Avant de déplacer l’appareil, assurez-vous que le compartiment du disque est vide.

• Pour couper complètement l'alimentation de l’appareil, en particulier lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée, retirez la fiche de la prise murale.

• En cas d’orage, retirez la fiche c.a. de la prise murale. Les pointes de tension dues aux éclairs pourraient endommager l’appareil.

• N’exposez pas l’appareil à la lumière directe du soleil ni à d’autres sources de chaleur. L’appareil pourrait surchauffer et mal fonctionner.

• N’exposez pas l’appareil à l’humidité ni à aucune source de chaleur excessive et éloignez-le des appareils générant des ondes magnétiques ou des champs électriques intenses (ex. : haut-parleurs).

• Débranchez le câble d’alimentation de l’alimentation en c.a. en cas de dysfonctionnement.

• Cet appareil n’est pas conçu pour un usage industriel. Il est uniquement réservé à un usage privé.

• De la condensation peut se former si votre appareil ou votre disque a été entreposé dans un endroit exposé à des températures basses. Si l’appareil doit être transporté pendant l’hiver, attendez environ 2 heures pour qu’il s’adapte à la température de la pièce avant de l’utiliser.

• Les piles utilisées avec cet appareil contiennent des produits chimiques dangereux pour l’environnement. Ne les jetez pas avec les ordures ménagères. HT-E655WK-NO-EUR-FRA.indd 3HT-E655WK-NO-EUR-FRA.indd 3 2012-8-13 14:03:222012-8-13 14:03:224 French Manipulation et rangement des disques - PrécautionsDe petites éraflures sur un disque risquent de réduire la qualité du son et de l’image ou de les faire sauter.Prenez garde à ne pas rayer les disques lorsque vous les manipulez. Manipulation des disques
• Ne touchez pas la face de lecture du disque.• Tenez le disque par les tranches afin de ne pas laisser de traces de doigts sur la surface.• Ne collez pas de papier ou de ruban adhésif sur le disque. Rangement des disques
• N’exposez pas les disques à la lumière directe du soleil.• Rangez-les dans un endroit frais et aéré.• Rangez-les dans des pochettes propres. ✎ REMARQUE Évitez les salissures sur les disques. N’insérez jamais de disques fendus ou rayés. Manipulation et rangement des disques Si un disque présente des traces de doigts, nettoyez-le à l’aide d’un peu de nettoyant doux dilué dans de l’eau et essuyez avec un chiffon doux.• Lors du nettoyage, essuyez doucement de l’intérieur vers l’extérieur du disque. ✎ REMARQUE De la condensation peut de former lorsque de l’air chaud entre en contact avec des parties froides situées à l’intérieur de l’appareil. En cas de condensation à l’intérieur de l’appareil, celui-ci risque de ne pas fonctionner correctement. Si cela se produit, retirez le disque et attendez une à deux heures en laissant l’appareil sous tension.Droit d’auteur© 2011 Samsung Electronics Co., Ltd. Tous droits réservés.Protection contre la copie• De nombreux disques DVD sont pourvus de protection contre la copie. Par conséquent, vous devez uniquement brancher votre appareil directement à votre téléviseur, et non à un magnétoscope. Le fait de raccorder l’appareil à un magnétoscope provoque une image déformée avec des disques DVD protégés contre la copie. Consignes de sécurité LicenceDolby, Pro Logic et le symbole double-D sont des marques déposées de Dolby Laboratories.Fabriqué sous licence sous les brevets américains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, DTS et le Symbole ensemble, et DTS Digital Surround et les logos DTS sont des logos sont des marques déposées ou de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.À PROPOS DE LA VIDÉO DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Il s'agit d'un appareil officiel DivX Certified® qui lit la vidéo DivX. Visitez www.divx.com pour obtenir de plus amples renseignements et des applications de conversion de vos fichiers en vidéo DivX.À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré afin de lire des films obtenus par le service de vidéo à la demande (VoD) DivX. Pour obtenir votre code d'enregistrement, repérez la section sur la vidéo à la demande DivX dans le menu de configuration de votre appareil. Allez sur vod.divx.com pour de plus amples renseignements sur la manière d'effectuer votre enregistrement. La mention « DivX Certified® to play DivX® video, including premium content »,DivX®, DivX Certified® et les logos associés sont des marques de commerce de DivX, Inc. et ils sont utilisés sous licence.Protégé par un ou plusieurs des brevets américains suivants : 7,295,673; 7,460,668; 7,515,710; 7,519,274HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou de commerce de HDMI Licensing LLC aux États-Unis et dans d'autres pays.Cet article intègre une technologie de protection contre la copie qui est protégée par des brevets américains et d'autres droits de propriété intellectuelle de Rovi Corporation. L'ingénierie inverse et le démontage sont interdits. HT-E655WK-NO-EUR-FRA.indd 4HT-E655WK-NO-EUR-FRA.indd 4 2012-8-13 14:03:282012-8-13 14:03:28French 5 Table des matières

CONSIGNES DE SÉCURITÉ

2 Avertissements de sécurité3 Précautions3 Accessoires4 Manipulation et rangement des disques Précautions4 Droit d’auteur4 Protection contre la copie4 Licence

7 Icones utilisées dans ce guide7 Types et caractéristiques des disques11 Description11 Panneau avant 12 Panneau arrière13 Télécommande CONNEXIONS

15 Connexion des enceintes21 Raccordement de la sortie video out à votre téléviseur22 Connexion de l'antenne FM23 Connexion d'un microphone Raccordement audio des périphériques CONFI GURATION

25 Avant de commencer (Installation initiale)25 réglage du menu Setup26 Affichage26 Format d’écran26 BD Wise26 Résolution26 Format HDMI26 Signal de sortie vidéo27 Audio27 Réglage des enceintes28 Réglage de l’ASC (Auto Sound Calibration/Étalonnage automatique du son)29 DRC (Compression dynamique)29 SYNC AUDIO29 Note de karaoke30 HDMI AUDIO30 EQ utilisateu30 Canal retour audio30 Système30 Installation initiale30 Enregistrement DivX(R)30 Désactivation DivX(R)31 Langue31 Sécurité31 Contrôle parental31 Changer le mot de passe31 Assistance31 Informations sur le produitFRENCH HT-E655WK-NO-EUR-FRA.indd 5HT-E655WK-NO-EUR-FRA.indd 5 2012-8-13 14:03:302012-8-13 14:03:306 French

32 Lecture d’un disque32 Lecture de CD audio (CD-DA)/MP3/WMA33 Lecture de fichiers JPEG33 Utilisation de la fonction de lecture37 Mode sonore39 Écoute de la radio

40 Fonction uSB40 Enregistrement USB AUTRES INFORMATIONS

42 Dépannage43 Liste des codes de langue44 Caractéristiques Table des matières

• Les figures et illustrations de ce manuel d’utilisation sont fournies à titre de référence et peuvent différer de l’apparence réelle de l’appareil. HT-E655WK-NO-EUR-FRA.indd 6HT-E655WK-NO-EUR-FRA.indd 6 2012-8-13 14:03:302012-8-13 14:03:30French 701 Prise en main Prise en main Icones utilisées dans ce guideAssurez-vous de consulter les définitions des termes suivants avant de lire le guide d’utilisation.Icône Terme Définition DVD Il s’agit d’une fonction disponible avec les disques DVD-Vidéo ou DVD±R/±RW ayant été enregistrés et finalisés en mode vidéo.

Il s’agit d’une fonction disponible avec un CD de données (CD DA, CD-R/- RW).

MP3 Il s’agit d’une fonction disponible avec les disques CD-R/-RW.

JPEG Il s’agit d’une fonction disponible avec les disques CD-R/-RW.

DivX Il s’agit d’une fonction disponible avec les disques MPEG4 (DVD±R/±RW, CD-R/-RW). ATTENTIONIndique un cas où une fonction ne peut pas être exécutée ou des réglages pourraient être annulés. REMARQUEConseils ou instructions fournis pour vous aider à exécuter chaque fonction.Touche de raccourciPermet d’accéder directement et facilement à une fonction via la simple pression du bouton de la télécommande spécifié.Types et caractéristiques des disquesCode de régionCet appareil ainsi que les disques sont codés par région. Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne pourra pas être lu.Type de disqueCode de régionRégionDVD-VIDEO États-Unis, territoires des États-Unis et Canada Europe, Japon, Moyen-Orient, Égypte, Afrique du Sud, Groenland Taiwan, Corée, Philippines, Indonésie, Hong Kong Mexique, Amérique du Sud, Amérique centrale, Australie, Nouvelle Zélande, Îles du Pacifi que, Caraïbes Russie, Europe de l’Est, Inde, la plupart des pays d’Afrique, Corée du Nord, Mongolie Chine HT-E655WK-NO-EUR-FRA.indd 7HT-E655WK-NO-EUR-FRA.indd 7 2012-8-13 14:03:322012-8-13 14:03:328 French Prise en main Disques MP3 CD-R

• Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.• Les noms des fichiers MP3 ne doivent contenir aucun espace ni caractère spécial (. / = +).• Utilisez des disques enregistrés à une vitesse de compression/décompression supérieure à 128 Kbits/s.• Seuls les fichiers possédant les extensions « mp3 » et « MP3 » peuvent être lus.• Seuls les disques gravés en multisessions consécutives peuvent être lus. Si un disque multisession contient un segment vierge, il pourra être lu uniquement jusqu'au segment vierge.• Si un disque n’est pas finalisé, l’appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Pour les fichiers encodés au format VBR (Variable Bit Rate), c’est-à-dire les fichiers ayant à la fois un débit binaire faible et un débit binaire élevé (ex. : 32 Kbits/s à 320 Kbits/s), le son risque de sauter lors de la lecture.• Un maximum de 500 pistes par CD peut être lu.• Un maximum de 300 dossiers par CD peut être lu. Disques JPEG CD-R
• Seuls les fichiers possédant l’extension « jpg » peuvent être lus. • Si un disque n’est pas finalisé, l’appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Seuls les disques CD-R contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
• Les noms des fichiers JPEG doivent contenir 8 caractères maximum et ne comporter aucun espace ni caractère spécial (. / = +).
• Seuls les disques gravés en multisessions consécutives peuvent être lus. Si un disque multisession contient un segment vierge, il pourra être lu uniquement jusqu'au segment vierge.• Un maximum de 999 images peut être enregistré dans un dossier.
• Lors de la lecture d’un CD d’images Kodak/Fuji, seuls les fichiers JPEG contenus dans le dossier d’images peuvent être lus.• Il est possible que les disques d’images autres que les CD d’images Kodak/Fuji soient plus longs au démarrage de la lecture ou ne soient pas lus du tout. Types de disques pouvant être lus Types de disques et marques (logos)Signaux enregistrésDimensions du disqueTemps de lecture maxi.DVD-VIDEOAUDIO VIDEO12 cmEnviron 240 min.(une face)Environ 480 min.(double face) 8 cm Environ 80 min.(une face)Environ 160 min.(double face)AUDIO-CDAUDIO12 cm74 min.8 cm 20 min. DivX AUDIO VIDEO12 cm

N’utilisez pas les types de disques suivants

• Les disques LD, CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent pas être lus par cet appareil. Si vous essayez de lire ces types de disques, le message <WRONG DISC FORMAT (Format de disque incorrect)> s’affiche sur l’écran du téléviseur.• Les disques DVD achetés à l’étranger risquent de ne pas être lus par cet appareil. Si vous essayez de les lire, le message <Wrong Region. Please check Disc. (Mauvaise région. Vérif. disque.)> s’affiche sur l’écran du téléviseur. Types et formats des disques Cet appareil ne prend pas en charge les fichiers sécurisés (DRM). Disques CD-R
• Il est possible que certains disques CD-R ne puissent pas être lus selon l’appareil ayant servi à l’enregistrer (graveur de CD, PC) et l’état du disque.• Utilisez des disques CD-R 650 Mo/74 minutes.N’utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu’ils ne puissent pas être lus.
• Il est possible que certains supports CD-RW (réinscriptibles) ne puissent pas être lus

• Seuls les disques CD-R correctement finalisés peuvent être lus intégralement. Si la session est fermée alors que le disque n’est pas finalisé, vous risquez de ne pas pouvoir lire le disque intégralement. HT-E655WK-NO-EUR-FRA.indd 8HT-E655WK-NO-EUR-FRA.indd 8 2012-8-13 14:03:352012-8-13 14:03:35French 9 01 Prise en main Disques DVD±R/±RW, CD-R/-RW

• Les mises à jour logicielles pour les formats incompatibles ne sont pas prises en charge. (Exemple : QPEL, GMC, résolution supérieure à 800 x 600 pixels, etc.)

• Si un disque DVD-R/-RW n’a pas été enregistré correctement au format DVD Vidéo, il ne pourra pas être lu. DivX (Digital Internet Video Express) Le format DivX® est un format de fichier vidéo mis au point par DivX, Inc et basé sur la technologie de compression MPEG4. Ce format permet de fournir des données audio et vidéo sur Internet en temps réel

La technologie MPEG4 est utilisée pour l’encodage vidéo, tandis que la technologie MP3 est utilisée pour l’encodage audio, ce qui permet aux utilisateurs de regarder un film en bénéficiant d’une qualité vidéo et audio pratiquement similaire à celle d’un DVD. Formats pris en charge (DivX) Cet appareil ne prend en charge que les formats de support suivants. Si aucun des formats, vidéo ou audio, n’est pris en charge, l’utilisateur pourrait être privé de son et les images pourraient être médiocres. Formats vidéo pris en charge Format Supported Versions AVI DivX3.11~DivX5.1 WMV V1/V2/V3/V7 Formats audio pris en charge Format Débit binaire Fréquence d’échantillonnage MP3 80~320kbps 44.1khz WMA 56~128kbps AC3 128~384kbps 44.1/48khz DTS 1.5Mbps 44.1khz

• Les fichiers DivX, y compris les fichiers audio et vidéo, créés au format DTS ne peuvent accepter que 6 Mbits/s maximum.

• Format de l’image : bien que la résolution DivX par défaut soit 640x480 pixels, cet appareil peut prendre en charge un format allant jusqu'à 720x480 pixels. Les résolutions d’écran TV supérieures à 800 ne sont pas prises en charge.

• Si la fréquence d’échantillonnage de votre disque est supérieure à 48 kHz ou à 320 Kbits/s, vous pouvez percevoir des tremblements à l’écran pendant la lecture.

• Les parties ayant un format d’image élevé risquent de ne pas être lues lors de la lecture d’un fichier DivX.

• Cet appareil n’acceptant que les formats d’encodage autorisés par DivX Networks, Inc., il est possible qu’un fichier DivX créé par l’utilisateur ne puisse pas être lu. HT-E655WK-NO-EUR-FRA.indd 9HT-E655WK-NO-EUR-FRA.indd 9 2012-8-13 14:03:392012-8-13 14:03:3910 French Prise en main Notes sur la connexion USB Appareils pris en charge : support d’enregistrement USB, lecteur MP3, appareil photo numérique1) Affichage ou fonctionnement non garanti pour les dossiers ou fichiers dont le nom excède 10 caractères.2) Un fichier de sous-titre supérieur à 148 Ko ne peut pas s’afficher correctement.3) Certains supports d’enregistrement USB/appareils photo numérique et lecteurs de carte USB ne sont pas pris en charge.4) Les systèmes de fichiers FAT16 et FAT32 ne sont pas pris en charge.5) Les fichiers photo (JPEG), musique (MP3, WMA) et vidéo doivent porter des noms en coréen ou en anglais. Autrement, le fichier risque de ne pas être lu.6) Effectuez la connexion directement au port USB du produit. La connexion via un autre câble peut provoquer des problèmes de compatibilité USB.7) L’insertion de plusieurs périphériques de mémoire dans un lecteur multicarte peut entraîner un dysfonctionnement.8) Le protocole PTP pour caméras numériques n’est pas pris en charge.9) Ne déconnectez pas le périphérique USB durant un processus de « lecture ».10) Plus la résolution de l’image est élevée, plus lent le délai d'affichage de l'image.11) Les fichiers MP3/WMA ou vidéo de type DRM téléchargés depuis un site commercial ne sont pas lus par l’appareil.12) Le périphérique de disque dur externe n’est pas pris en charge.13) Le courant maximum pris en charge par le port USB pour un périphérique est 500 mA (à 5 V c. c.).

14) Formats de fichiers pris en chargeFormatImage

fixe Musique FilmNom de fichierJPG MP3 WMA WMV DivXExtension de fichier JPG .JPEG.MP3 .WMA .WMV .AVIDébit binaire 80~320 kbps 56~128 kbps 4Mbps 4MbpsVersion

TIROIR DISQUEInsérez le disque ici. AFFICHAGEAffiche le statut de lecture, l’heure, etc. CAPTEUR DE LA TÉLÉCOMMANDEDétecte les signaux provenant de la télécommande.

Permet d’ouvrir et de fermer le tiroir disque.

Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞AUX 2 ➞ USB ➞ FM

Interrompt la lecture du disque.

Permet de lire le disque ou de l’interrompre momentanément. TOUCHE DE RÉGLAGE DU VOLUME ( , )Réglage du volume.

TOUCHE DE MISE SOUS TENSION (

Permet de mettre l’appareil sous et hors tension. PORT USBPermet de lire des fichiers contenus sur des périphériques de stockage USB externes tels que des lecteurs MP3, des cartes mémoire flash USB, etc. CONNECTEUR D’ENTRÉE ASC IN/AUX IN 1Pour connecter les périphériques tels qu’un lecteur MP3.Pour utiliser la fonction ASC (Auto Sound Calibration/Étalonnage automatique du son). PRISES MICPour brancher le microphone.ASC IN/AUX IN 1MIC 2MIC 1

VENTILATEURLe ventilateur fonctionne toujours lorsque l’appareil est sous tension. Assurez-vous de prévoir un minimum d'espace libre de 10 cm de tous les côtés du ventilateur lors de l'installation du produit. CONNECTEURS DE SORTIE DES ENCEINTESPour connecter les enceintes avant, centrale, ambiophoniques et le caisson des basses. (Les modèles HT-E655WK ne sont pas pourvus de connecteur d’enceinte arrière sur le produit. Les enceintes sont connectées au module récepteur sans fil.) PRISE D'ENTRÉE OPTIQUE NUMÉRIQUE EXTERNE (DIGITAL AUDIO IN)Permet de raccorder un appareil périphérique à sortie numérique. TX CARD CONNECTION (WIRELESS) La carte TX permet la communication entre le produit et le module récepteur sans fil. PRISE DE SORTIE HDMI (HDMI OUT)À l’aide d’un câble HDMI ; raccordez cette sortie HDMI à la borne d'entrée HDMI de votre téléviseur pour une image optimale. PRISE D’ENTRÉE AUX IN 2Permet de raccorder la sortie analogique à 2 canaux d'un périphérique (un magnétoscope par exemple). PRISE DE SORTIE VIDÉO (VIDEO OUT)Permet de raccorder la prise de sortie VIDEO OUT de cet appareil à la prise d'entrée VIDEO IN de votre téléviseur. PRISES DE SORTIE VIDÉO COMPOSANTESPermet de raccorder l’appareil aux prises d'entrée vidéo composantes d'un téléviseur. FA NET (RÉSERVÉ À LA MAINTENANCE)Utilisé pour effectuer les réparations. PRISE D'ANTENNE FMPermet de brancher l'antenne FM. Panneau arrière FM ANTFA NET(Only For Service)DIGITALAUDIO INWIRELESSOPTICAL

RECEIVER SLEEPDVD ECHOTVP.BASSGIGADIMMER S.VOLAUDIO UPSCALES/W LEVEL MO/ST USB RECTUNER MEMORY Télécommande Fonctions de la télécommande Permet d’ouvrir et de fermer le tiroir disque. Permet de mettre l’appareil sous et hors tension. Pour passer au cinéma maison, appuyez sur la touche DVD. Appuyez sur une touche numérique pour activer les options. Il s’agit d’une touche de sélection de mode.

Appuyez pour sélectionner le mode vidéo du téléviseur. Permet de sélectionner MONO ou STEREO pour la diffusion de la radio. Permet de revenir à la piste précédente ou de passer à la suivante. Permet de revenir en arrière ou d’avancer. Permet d’interrompre momentanément la lecture d'un disque. Permet de régler le volume. Permet de rechercher les stations FM actives et de changer de canaux.

Permet de régler le volume du MICRO Permet de couper momentanément le son. Permet de répéter la lecture d’un titre, d’un chapitre, d’une plage ou d’un disque. Permet de consulter le menu du disque. Appuyez sur cette touche pour accéder au menu d’accueil. Permet de sélectionner les options de menu affichées à l’écran et de changer les valeurs de menu. Permet de revenir au menu précédent. Permet de sélectionner le mode audio (DSP ou EQ). Appuyez sur cette touche pour quitter le menu. Permet d’afficher le statut du disque (ou fichier) en cours de lecture. Pour accéder aux fonctions communes du produit, comme la Liste Photos. Permet d’accéder au menu Title. Permet de sélectionner le mode audio Dolby Pro Logic II souhaité. Permet de modifier la langue de doublage/ des sous-titres, l’angle, etc. Permet de régler la luminosité de l’affichage. Pour prérégler les stations FM. Pour passer au mode téléviseur, appuyez sur la touche TV. Permet d'arrêter/de démarrer la lecture d'un disque. Pour régler et stabiliser le volume afin d’éviter les variations importantes. Pour sélectionner le mode AMPLIF BASSE ou Amélioration MP3. Pour régler le volume du caisson des basses. Pour lancer l’enregistrement sur le support USB. Pour activer ou désactiver la fonction GIGA Sound. Pour régler l’heure de l’extinction du produit.

Pour régler le niveau de l’écho du microphone HT-E655WK-NO-EUR-FRA.indd 13HT-E655WK-NO-EUR-FRA.indd 13 2012-8-13 14:03:522012-8-13 14:03:5214 French Prise en main Installation des piles dans la télécommande ✎ REMARQUE Placez les piles dans la télécommande en respectant les polarités : (+) avec (+) et (–) avec (–). Remplacez toujours les deux piles en même temps. N’exposez pas les piles à la chaleur ou à une flamme. La portée de la télécommande est d'environ 7 mètres en ligne droite. Réglage de la télécommande Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande.Pour contrôler un téléviseur à l’aide de la télécommande1. Appuyez sur la touche pour régler la télécommande sur le mode TV. 2. Appuyez sur la touche POWER pour allumer le téléviseur.3. Tout en maintenant la touche POWER enfoncée, saisissez le code correspondant à la marque de votre téléviseur.• Si plusieurs codes correspondant à votre téléviseur figurent dans le tableau, saisissez-les les uns après les autres pour trouver le code approprié.• Example : Pour un téléviseur SamsungTout en maintenant le bouton POWER enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 et 40.4. Si le téléviseur s’éteint, cela signifie que le réglage est terminé.• Vous pouvez utiliser les touches TV POWER, VOLUME, CHANNEL, MENU ainsi que les touches numériques (0 à 9). ✎ REMARQUE La télécommande est peut-être inopérante ou certaines opérations ne s’exécutent pas sur toutes les marques de téléviseurs. Par défaut, la télécommande fonctionne sur un téléviseur Samsung. Liste des codes par marque de téléviseur Marque Code Marque Code Admiral (M.Wards) 56, 57, 58 MTC

• Type de piles : AAA HT-E655WK-NO-EUR-FRA.indd 14HT-E655WK-NO-EUR-FRA.indd 14 2012-8-13 14:03:562012-8-13 14:03:56French 1502 ConnexionsCette section décrit différentes méthodes de connexion de l’appareil aux autres périphériques externes.Avant de déplacer ou d'installer l'appareil, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.Connexion des enceintesEnceintes avant Placez ces enceintes devant votre position d'écoute, face vers l'intérieur (environ 45 degrés) et dans votre direction. Placez-les de façon à ce que les haut-parleurs d'aigus soient à la hauteur de vos oreilles. Alignez le devant des enceintes avant avec le devant de l'enceinte centrale ou légèrement plus en avant.Enceinte centrale Il est préférable de l'installer à la même hauteur que les enceintes avant. Vous pouvez aussi l'installer directement sur ou sous le téléviseur.Enceintes arrière Placez-les sur les côtés de votre position d'écoute. Si vous manquez d’espace, placez-les face à face. Placez-les à environ 60 à 90 cm au-dessus de vos oreilles, face légèrement vers le bas. Contrairement aux enceintes avant et centrale, les enceintes arrière sont principalement utilisées pour les effets sonores et ils ne reproduisent donc pas forcément de son tout le temps.Caisson de graves Son emplacement n’est pas d’une importance cruciale. Vous pouvez le placer où vous voulez.Position de l’appareilPlacez-le sur un pied, sur la tablette d'un meuble, ou sous le support du téléviseur.Choix de la position d'écouteLa position d'écoute (distance entre l'utilisateur et le téléviseur) doit être située à environ 2,5 à 3 fois la taille de l'écran du téléviseur.Exemple : Téléviseurs 32" : 2 à 2,4 m Téléviseurs 55" : 3,5 à 4 m

! ATTENTION Ne laissez pas les enfants jouer avec les enceintes ou à proximité. Ils pourraient se blesser en cas de chute de l’une d’elles. Lorsque vous branchez les fils aux enceintes, assurez-vous de respecter les polarités (+/-). Conservez le caisson de graves hors de portée des enfants afin d'éviter qu'ils ne mettent leurs mains ou des objets dans l’évent (ouverture) du caisson. Ne suspendez pas le caisson de graves au mur par l’évent (ouverture). ✎ REMARQUE Si vous placez une enceinte près de votre téléviseur, la couleur de l’écran peut s’altérer en raison du champ magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte. Connexions 2 fois et demie à 3 fois la taille de l’écran du téléviseur. HT-E655WK-NO-EUR-FRA.indd 15HT-E655WK-NO-EUR-FRA.indd 15 2012-8-13 14:04:002012-8-13 14:04:0016 French Connexions ✎ REMARQUE Reportez-vous à la page 17 pour installer les enceintes sur un socle Tallboy Composants des enceintes AVANT(G) (D)SOCLEBASE DU SOCLECÂBLE D’ENCEINTEAMBIOPHONIQUES(G) (D)VIS (5x15) : X4VIS (4x20) : X16 ENCEINTE AVANTENCEINTE CENTRALECAISSON DE GRAVESCENTRALECAISSON DE GRAVESENCEINTES AMBIOPHONIQUES HT-E655WK-NO-EUR-FRA.indd 16HT-E655WK-NO-EUR-FRA.indd 16 2012-8-13 14:04:032012-8-13 14:04:03French 1702 Connexions Installations des enceintes sur le socle Tallboy

• HT-E655WK uniquement – Avant/ Enceintes ambiophoniques1. Retournez la base du socle et fixez-la au socle. 2. À l’aide d’un tournevis, insérez de petites vis (4*20, pour le raccordement du pied et de la base du pied) dans les quatre trous marqués, tel qu'indiqué dans l'illustration, et vissez-les dans le sens des aiguilles d'une montre.

ATTENTION : Lorsque vous utilisez un tournevis dynamométrique, veillez à ne pas appliquer de force excessive. Vous risqueriez de le faire tourner à vide et de l'endommager. (tournevis dynamométrique - sous les 15 kgp/cm)3. Installez l’enceinte supérieure sur le support assemblé

4. À l’aide d’un tournevis, insérez une autre grosse vis (5*15,

pour le raccordement de l'enceinte et du pied) dans le trou situé à l’arrière de l’enceinte et vissez-la dans le sens des aiguilles d’une montre

5. Voici comment se présente le dispositif après l’installation de l'enceinte. Suivez cette étape pour installer

HT-E655WK-NO-EUR-FRA.indd 17HT-E655WK-NO-EUR-FRA.indd 17 2012-8-13 14:05:182012-8-13 14:05:1818 French Connexions Module récepteur sans fil : SWA-5000Module récepteur sans fil TX CardCâble d’enceinte (2EA) ✎ REMARQUE Ce produit devrait être uniquement connecté au SWA-5000. Connexion des enceintes 1. Appuyez sur la languette de la borne située à l’arrière de l'enceinte.2. Insérez le fil noir dans la borne noire (–) et le fil rouge dans la borne rouge (+), puis relâchez la languette.3. Branchez les fiches de contact situées à l’arrière de l’appareil en faisant concorder les couleurs des fiches et des prises des enceintes. Noir Rouge HT-E655WK-NO-EUR-FRA.indd 18HT-E655WK-NO-EUR-FRA.indd 18 2012-8-13 14:05:292012-8-13 14:05:29French 19 02 Connexions Enceinte avant (D) Caisson de graves Enceinte centrale Enceintes ambiophoniques (R) Module récepteur sans fil Enceintes ambiophoniques (L) Enceinte avant (G) Connexion des enceintes (suite) AOSUBWOOFERSPEAKERS OUT HT-E655WK-NO-EUR-FRA.indd 19HT-E655WK-NO-EUR-FRA.indd 19 2012-8-13 14:05:342012-8-13 14:05:3420 French Connexions ✎ REMARQUE Placez le module récepteur sans fil à l’arrière de la position d’écoute. Si le module récepteur sans fil est trop proche du produit, du brouillage pourrait se produire et entraîner des interruptions de son. Si vous utilisez un appareil tel qu’un four micro-onde, une carte réseau sans fil, un appareil Bluetooth ou un autre appareil utilisant la même fréquence (2,4/5,8 gHz) à proximité du produit, il est possible que le brouillage provoqué par ces appareils entraîne des interruptions du son. La portée des ondes radio est d’environ 10 m (33 pi) du produit au module récepteur sans fil; toutefois, elle varie en fonction de l’environnement d'installation. Un mur de béton armé ou métallique situé entre l'unité principale et le module récepteur sans fil peut provoquer un arrêt complet du système en raison des ondes radio qui ne peuvent pas pénétrer le métal

Si le produit n’établit pas la connexion sans fil, les paramètres ID du produit doivent être définis entre le produit et le module récepteur sans fil. Insérez la carte TX à l’arrière du produit avant d’activer le mode Veille. Appuyez sur "0""1""3""5", et "5" à l'aide des touches numériques de la télécommande. Le message « W INT » apparaît à l’écran. Alors que le module récepteur sans fil est allumé, appuyez pendant 5 secondes sur la touche « ID SET» située à l’arrière du module. ! ATTENTION Utilisez uniquement la carte TX fournie.Si vous utilisez une carte TX différente, vous pourriez endommager le produit ou avoir des difficultés à la retirer. N’insérez pas la carte TX à l’envers ou en sens inverse. Insérez la carte TX tandis que le produit est éteint. L’insertion de la carte alors qu’il est allumé pourrait causer des problèmes. Si la carte TX a été insérée et si le réglage du module récepteur sans fil a été effectué, le son n’est pas généré par les connecteurs des enceintes ambiophoniques du produit. L’antenne de réception sans fil est intégrée au module récepteur sans fil. N’exposez pas l’appareil à l’eau ou à l’humidité. Pour une performance d’écoute optimale, assurez-vous que la zone autour du module récepteur sans fil n’est pas obstruée. Si le module récepteur sans fil ne génère pas de son, passez au mode DVD 5.1 canaux ou Dolby ProLogic II. En mode 2 canaux, le module récepteur sans fil ne génère pas de son. Module récepteur sans fil (SWA-5000) 1. Appuyez sur la languette de la borne située à l’arrière de l'enceinte. 2. Insérez le fil noir dans la borne noire (–) et le fil rouge dans la borne rouge (+), puis relâchez la languette.3. Branchez les fiches de contact situées à l’arrière du produit en faisant concorder les couleurs des fiches et des prises d’enceinte.4. Tandis que le produit est éteint, insérez la carte TX dans le port de connexion de carte TX (WIRELESS) situé à l’arrière du produit.• Tenez la carte TX de façon à ce que l’étiquette « WIRELESS » soit dirigée vers le haut et insérez la carte dans la fente.• La carte TX permet la communication entre le produit et le module récepteur sans fil. 5. Raccordez les enceintes ambiophoniques gauche et droite au module récepteur sans fil. 6. Branchez le cordon d’alimentation du module récepteur sans fil dans une prise murale . (Only DIGITALAUDIO INWIRELESSOPTICAL

HDMI OUT SPEAKERS OUT

(On DIGITAL AUDIO IN OPTICAL SURROUND SUBWOOFER SURROUND HDMI OUT SPEAKERS OUT COMPONENT OUT AUX IN 2 VIDEO OUT WIRELESS TX card Noir Rouge HT-E655WK-NO-EUR-FRA.indd 20HT-E655WK-NO-EUR-FRA.indd 20 2012-8-13 14:05:412012-8-13 14:05:41French 2102 ConnexionsRaccordement de la sortie Video Out à votre téléviseurSélectionnez l'une des quatre méthodes de connexion à votre téléviseur. FM ANT FA NET (Only For Service)IRELESS HDMI OUTAUX IN 2COMPONENT OUT VIDEO OUT FM AN

Connectez la prise de sortie HDMI OUT située à l’arrière de l'appareil à la prise d’entrée HDMI IN de votre téléviseur au moyen du câble HDMI (fourni). MÉTHODE 2 : Vidéo composant Si votre téléviseur est doté de prises d'entrée vidéo en composantes, branchez le câble vidéo en composantes (non compris) depuis les prises COMPONENT OUT (Y, PB et PR) situées à l’arrière du produit aux prises d’entrée vidéo en composantes de votre téléviseur. MÉTHODE 3 : Vidéo Composite Connectez la prise de sortie VIDEO OUT située à l’arrière de l'appareil à la prise d’entrée VIDEO IN de votre téléviseur au moyen du câble vidéo fourni. ✎ REMARQUE Les résolutions disponibles pour la sortie HDMI sont les suivantes : 480p(576p), 720p, 1080i/1080p. Reportez- vous à la page 26 pour le réglage de la résolution. Ce produit fonctionne en mode Balayage entrelacé 480i pour la sortie composant/composite. Après avoir terminé la connexion vidéo, réglez la source d’entrée vidéo de votre téléviseur de sorte qu’elle corresponde à la sortie vidéo (HDMI, composantes ou composite) de votre produit. Mettez ce produit sous tension avant de régler la source d’entrée vidéo sur votre téléviseur. Pour savoir comment sélectionner la source d’entrée vidéo du téléviseur, reportez-vous au manuel d’utilisation de votre téléviseur. ! ATTENTION Ne raccordez pas l'appareil à travers un magnétoscope. Les signaux vidéo distribués à travers un magnétoscope peuvent être affectés par des systèmes de protection des droits d'auteur et l'image peut être déformée sur le téléviseur. MÉTHODE1 (fourni) MÉTHODE2 METHOD3 (fourni) Vert Bleu Rouge HT-E655WK-NO-EUR-FRA.indd 21HT-E655WK-NO-EUR-FRA.indd 21 2012-8-13 14:05:502012-8-13 14:05:5022 French Connexions FONCTION HDMIFonction de détection HDMI automatiqueSi votre téléviseur est un téléviseur de marque Samsung, il prend en charge la fonction CEC. La sortie vidéo du produit passe automatiquement au mode HDMI si vous branchez un câble HDMI alors que le système est sous tension.• HDMI (High Definition Multimedia Interface) (Interface multimédia haute définition)

• L'interface HDMI permet la transmission numérique de données vidéo et audio à l'aide d'une prise unique. Lorsque vous utilisez le HDMI, l'appareil transmet un signal audio et vidéo et affiche une image claire sur un téléviseur disposant d'une prise d'entrée HDMI.• Description du raccordement HDMI - L'interface HDMI transmet uniquement un signal numérique pur au téléviseur. - Si votre téléviseur ne prend pas en charge la technologie HDCP (High-bandwidth Digital Content Protection) (Protection du contenu numérique à large bande passante), des parasites peuvent apparaître à l'écran.• Qu'est-ce que la technologie HDCP ?
• HDCP (Protection du contenu numérique à large bande passante) est un système de protection contre la copie du contenu DVD transmis par HDMI. Elle offre un lien numérique sécuritaire entre une source vidéo (ordinateur, DVD, etc.) et un dispositif d'affichage (téléviseur, projecteur, etc.). Le contenu est crypté à la source pour empêcher les copies non autorisées.Utilisation de la fonction Anynet+ (HDMI-CEC)Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l’aide de la télécommande de votre téléviseur Samsung. Vous pouvez utiliser la fonction Anynet + en connectant cet appareil à un téléviseur SAMSUNG à l’aide d’un câble HDMI. Uniquement disponible pour les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.)

1. Connectez l'appareil à un téléviseur Samsung à l'aide d'un câble HDMI. (Voir page 21)

2. Réglez la fonction Anynet+ sur votre téléviseur. (Pour de plus amples renseignements, reportez-vous au

manuel d’instructions du téléviseur.) ✎ REMARQUE La fonction Anynet+ prend en charge quelques touches de la télécommande. Cette fonction n'est pas disponible si un câble HDMI ne prend pas en charge le CEC. Certaines résolutions de sortie HDMI ne sont pas compatibles avec certains téléviseurs. Veuillez vous reporter au manuel d'utilisation de votre téléviseur. Veuillez vérifier le logo (si votre téléviseur comporte le logo il prend en charge la fonction Anynet+.)Connexion de l'antenne FM1. Connectez l’antenne FM fournie à la prise d'antenne FM.2. Déplacez lentement le fil de l’antenne jusqu’à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur le mur ou sur toute autre surface rigide. ✎ REMARQUE Cet appareil ne capte pas les ondes AM. FM ANT FA NET (Only For Service)COMPONENTOUT

non fourni Audio Out AUX1 : Connexion d’un périphérique et d’un lecteur MP3 Périphériques tels qu’un lecteur MP3.

1. Connectez la prise ASC IN / AUX IN 1 (Audio) située à l’avant du produit à la prise de sortie audio Audio

Out du périphérique/lecteur MP3.

2. Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX1.

• Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ FM Connexion d'un microphoneVous pouvez vous laisser prendre par l’ambiance d’un bar de karaoké tout en restant confortablement installé chez vous. Il vous suffit de visionner une vidéo et de chanter en accompagnement tout en suivant les paroles du morceau qui s’affichent sur l'écran du téléviseur 1. Connectez le microphone à la prise MIC située à l’avant du produit.2. Appuyez sur la touche MIC VOL pour régler le volume du microphone.3. Appuyez sur le bouton ECHO pour régler le niveau de l’écho du microphone

✎ REMARQUE Si vous entendez des bruits inhabituels (sifflements ou grincements) lorsque vous utilisez la fonction Karaoke, éloignez le microphone des enceintes. Vous pouvez aussi baisser le volume du microphone ou de l’enceinte. Le microphone ne fonctionne pas dans les modes AUX et TUNER (SYNTONISEUR)

ASC IN/AUX IN 1MIC 2MIC 1

HT-E655WK-NO-EUR-FRA.indd 23HT-E655WK-NO-EUR-FRA.indd 23 2012-8-13 14:06:042012-8-13 14:06:0424 French Connexions AUX2 : Raccordement d'un périphérique analogique Périphériques à signal analogique tels qu’un magnétoscope.

1. Raccordez AUX IN 2 (Audio) situé à l'arrière de l'appareil à la sortie audio du périphérique analogique.

• Assurez-vous de respecter les couleurs des prises de connexion.

2. Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX 2.

• Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ FM ✎ REMARQUE Vous pouvez également raccorder la prise de sortie vidéo de votre magnétoscope au téléviseur et raccorder les prises de sortie audio du magnétoscope à cet appareil

OPTICAL : Raccordement d’un périphérique numérique Pour le raccordement de périphériques à signal numérique tels que les décodeurs ou les récepteurs satellites

1. Raccordez DIGITAL AUDIO IN (OPTICAL) situé à l'arrière de l'appareil à la sortie numérique du périphérique

2. Appuyez sur la touche FUNCTION pour sélectionner D.IN.

• Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ FM FM ANT FA NET (Only For Service)DIGITALAUDIO INWIRELESSOPTICAL

SURROUND SUBWOOFER SURROUND

HDMI OUT SPEAKERS OUT AUX IN 2 COMPONENTOUTVIDEOOUT FM ANT FA NET (Only For Service) WIRELESS SURROUND SUBWOOFER SURROUND HDMI OUT SPEAKERS OUT COMPONENT OUT VIDEO OUT Câble optique(non fourni)Câble audio (non fourni)Si le périphérique analogique ne possède qu'une prise de sortie audio, raccordez-la soit à gauche ou à droite.Décodeur VCR AUX 2OPTICALBlancRouge HT-E655WK-NO-EUR-FRA.indd 24HT-E655WK-NO-EUR-FRA.indd 24 2012-8-13 14:06:092012-8-13 14:06:09French 25 03 Configuration Avant de commencer (Paramètre initia) 1. Appuyez sur la touche POWER lorsqu'il est connecté sur le téléviseur pour la première fois.L'écran Initial setting (Installation initiale) s’affiche

Dèplacer " Sèlect.Paramètre initia | Langue affichée à l'écranSélectionnez la langue pour l'affichage.English NederlandsFrançaisDeutschItaliano2. Appuyez sur les touches ▲▼ pour sélectionner la langue souhaitée, puis sur la touche ENTER (ENTRÉE).3. Appuyez sur la touche ENTER pour sélectionner la touche Départ.4. Appuyez sur les touches ▲▼ pour sélectionner le format d’écran souhaité, puis sur la touche ENTER (ENTRÉE). Si le câble HDMI est connecté à l'appareil, le format d’écran n'apparaît pas.5. Branchez le microphone ASC à la prise d’entrée ASC IN du produit. - L’écran d’étalonnage automatique du son apparaît.6. Appuyez sur la touche ENTER (ENTRÉE) pour sélectionner la touche Départ. ✎ REMARQUE Si vous n’avez pas sélectionné votre langue préférée dans les paramètres initiaux, une fenêtre de sélection de la langue apparaîtra la prochaine fois que vous allumerez le produit. La langue sélectionnée sera appliquée à tous les menus : menu Écran, menu Disque, Audio, Sous-titres. Si vous revenez à l'écran précédent, appuyez sur la touche RETURN (RETOUR)

Lorsque vous avez sélectionné une langue de menu, vous pouvez la changer en appuyant sur la touche STOP () située sur la télécommande pendant plus de 5 secondes sans disque. Lorsque l'écran Initial setting (Installation initiale) n'apparaît pas, reportez-vous à Installation initiale. (voir page 30) Réglage du menu Setup L'étape pour y accéder peut différer en fonction du menu sélectionné. L’IUG (Interface utilisateur graphique) contenue dans ce manuel peut différer, en fonction de la version du micrologiciel.

TOUCHE MENU : Permet d’afficher le menu d'accueil.

Permet de déplacer le curseur et de sélectionner un élément. Permet de sélectionner l'élément actuellement sélectionné. Permet de confirmer le réglage.

TOUCHE EXIT : Permet de quitter le menu de configuration. Function DVD/CD Paramètres1. Appuyez sur la touche POWER.2. Appuyez sur les touches pour sélectionner Parametres, puis sur la touche ENTER (ENTRÉE).3. Appuyez sur les touches pour sélectionner le menu souhaité, puis sur la touche ENTER (ENTRÉE).4. Appuyez sur les touches pour sélectionner le sous-menu souhaité, puis sur la touche ENTER (ENTRÉE).5. Appuyez sur les touches pour sélectionner l'élément souhaité, puis sur la touche ENTER (ENTRÉE).6. Appuyez sur la touche EXIT pour quitter le menu de configuration. Configuration HT-E655WK-NO-EUR-FRA.indd 25HT-E655WK-NO-EUR-FRA.indd 25 2012-8-13 14:06:202012-8-13 14:06:2026 French Configuration AffichageVous pouvez configurer diverses options d'affichage telles que le format d’écran, la résolution, etc.Format d’écranEn fonction du type de téléviseur que vous possédez, vous pouvez souhaiter ajuster le réglage de l'écran

• 4:3 Pan-ScanFormat sélectionné lorsque vous souhaitez voir une vidéo au format 16:9 émise par le DVD sans avoir les barres noires en haut et en bas, même si vous avez un téléviseur au format d'écran 4:3 (les parties extrêmes gauche et droite des images du film seront tronquées). • 4:3 Boîte aux lettresFormat sélectionné lorsque vous souhaitez visionner un DVD en 16:9 alors que votre téléviseur dispose d'un écran 4/3. Des barres noires apparaissent en haut et en bas de l'écran.• 16:9 LargeVous pouvez voir la totalité de l'image 16:9 sur votre téléviseur écran large. ✎ REMARQUE Lorsque vous utilisez une source HDMI, l'écran est commuté automatiquement en mode 16:9 Large et le format d’écran est désactivé. Si un DVD est au format 4:3, vous ne pouvez pas le voir en écran panoramique. Les disques DVD étant enregistrés dans divers formats d'image, ils paraissent différents en fonction du logiciel, du type de téléviseur et du réglage de son format d’écran. BD Wise (Appareils Samsung uniquement)BD Wise est la toute dernière fonction d’interconnexion de Samsung. - Lorsque vous interconnectez les produits Samsung au moyen de BD-Wise via HDMI, la résolution optimale se règle automatiquement.
• On (Oui) : La résolution d'origine du disque DVD sera émise en direct sur le téléviseur.
• Off (Non) : La résolution de sortie sera déterminée en fonction de la résolution précédemment réglée, sans tenir compte de la résolution du disque. ✎ REMARQUE La qualité de l’image sera ainsi optimisée en fonction du contenu (sur le disque, DVD, etc.) que vous souhaitez lire et de l’appareil ou de votre téléviseur Samsung compatible BD Wise. Si vous souhaitez changer la résolution en mode BD Wise, vous devez régler au préalable le mode BD sur Off (Non). BD Wise sera désactivé si l’appareil est connecté à un dispositif qui ne prend pas en charge BD Wise. Résolution Permet de régler la résolution de sortie du signal vidéo HDMI. Le nombre dans 480p(576p), 720p, 1080i et 1080p indique le nombre de lignes de la vidéo. Le i et le p indiquent respectivement le balayage entrelacé et le balayage progressif

• 480p(576p) : Génère 480 lignes en vidéo progressive

• 720p : Génère 720 lignes en vidéo progressive

• 1080i : Génère 1080 lignes en vidéo entrelacée

• 1080p : Génère 1080 lignes en vidéo progressive

• BD Wise : Permet de régler automatiquement la résolution optimale lors de la connexion via HDMI à un téléviseur avec la fonction BD Wise. (L'élément de menu BD Wise apparaît uniquement si BD Wise est réglé sur ON (activé).) ✎ REMARQUE Si Composant ou Composite est connecté, la résolution prend en charge uniquement 480i. En fonction du téléviseur, 1080P peut ne pas apparaître. Format HDMI Vous pouvez optimiser le réglage de la couleur à partir de la sortie HDMI. Sélectionnez un type de périphérique connecté.• Moniteur : sélectionné si le raccordement au moniteur est effectué via HDMI.• TV : sélectionné si le raccordement au téléviseur est effectué via HDMI. Signal de sortie vidéo Différents pays appliquent des normes différentes en matière de télévision. Vous pouvez sélectionner NTSC ou PAL.• NTSC : Vous pouvez sélectionner le format vidéo NTSC.• PAL : Vous pouvez sélectionner le format vidéo PAL. HT-E655WK-NO-EUR-FRA.indd 26HT-E655WK-NO-EUR-FRA.indd 26 2012-8-13 14:06:252012-8-13 14:06:25French 27 03 Configuration Audio Réglage des enceintes Taille des enceintes Dans ce mode, vous pouvez régler la taille des enceintes centrale et ambiophoniques, ainsi que la tonalité d’essai.ParamètresDéplacer " Sèlect. ' Retour" Sèlect. ' RetourRéglage Haut-parleursTaille haut-parleur ►BAL avantDelaiTonalité d'essai : Non• Pour les enceintes avant, le mode est réglé à Petite.• Pour le caisson de graves, le mode est réglé sur Présent

• Pour les enceintes centrale et ambiophoniques, vous pouvez passer au mode Petite ou Aucune.- Petite : sélectionnez cette option lorsque vous utilisez les enceintes.- Aucune : sélectionnez cette option lorsque aucune enceinte n’est connectée. ✎ REMARQUE Le mode d'enceinte peut varier en fonction des réglages Dolby Pro Logic et Stéréo. Modification du son Vous pouvez ajuster la balance et le niveau de chaque enceinte.ParamètresDéplacer " Sèlect. ' RetourBAL avant Changer " Sèlect. ' Retour

Appuyez sur les touches pour sélectionner et ajuster l'enceinte souhaitée.Appuyez sur les touches pour ajuster les réglages.Réglage de la balance des enceintes avant/ambiophoniques. Vous pouvez choisir entre 0 et -6. Plus vous vous rapprochez de -6, plus le volume diminue.Réglage du volume des enceintes centrale/ambiophoniques/basses Le niveau de volume peut être ajusté par paliers de +6dB à –6dB. Plus vous vous rapprochez de +6 dB, plus le volume augmente. Plus vous vous rapprochez de -6 dB, plus le volume diminue

Temps de propagation Si les enceintes ne peuvent pas être placées à égale distance de votre position d’écoute, vous pouvez régler le temps de décalage des signaux audio depuis les enceintes centrale et ambiophoniques.Vous pouvez aussi régler la tonalité d’essai dans ce mode. Réglage du temps de propagation des enceintes Lorsque le son ambiophonique 5.1CH est émis, vous pouvez profiter de la meilleure qualité sonore si la distance entre vous et chacune des enceintes est identique.Etant donné que les sons n’arrivent pas tous ensemble au point d'écoute en raison de l’emplacement des enceintes, il est possible de compenser ce phénomène en ajoutant un effet de décalage du son des enceintes du centre et arrière ParamètresDéplacer " Sèlect. ' Retour Changer " Sèlect. ' RetourDelaiAvantCentre : 00msSurround : 00msCaisson basses Tonalité d'essai : Non ✎ REMARQUE Le menu Temps de propagation sera activé uniquement lorsque la source 5 canaux +1 est lue. Vous ne pouvez pas régler les enceintes centrale et ambiophoniques dans ce mode si la taille de l’enceinte est définie à Aucune. HT-E655WK-NO-EUR-FRA.indd 27HT-E655WK-NO-EUR-FRA.indd 27 2012-8-13 14:06:412012-8-13 14:06:4128 French Configuration Positionnement idéal de l'enceinte du centreDf : Distance par rapport à l’enceinte avant.Dc : Distance par rapport à l’enceinte du centre.Ds: Distance depuis l’enceinte ambiophoniqueDisposez tous les haut-parleurs à l’intérieur de ce cercle.Emplacement idéal de l’enceinte ambiophoniqueRéglage de l'enceinte du centreSi la distance Dc est égale ou supérieure à la distance Df représentée sur la figure, réglez le mode sur 0 ms.Sinon, modifiez le réglage en suivant le tableau.Distance entre Df et Dc0.00m 0.34m 0.68m 1.06m 1.40m 1.76mTemps de propa-gation00 ms 01 ms 02 ms 03 ms 04 ms 05 msRéglage des enceintes ambiophoniquesSi la distance Dc est égale ou supérieure à Ds représentée sur la figure, réglez le mode sur 0 ms.Sinon, modifiez le réglage en suivant le tableau.Distance entre Ds et Dc0.00m 1.06m 2.11m 3.16m 3.62m 5.29mTemps de ropagation00 ms 03 ms 06 ms 09 ms 12 ms 15 ms ✎ REMARQUE Avec PL II (Dolby Pro Logic II), le temps de propagation peut être différent pour chaque mode. Avec le son AC-3 et DTS, le temps de propagation peut être réglé entre 00 et 15mSEC. Le canal du centre est ajustable uniquement pour les disques 5 canaux +1.Tonalité d'essaiParamètresDéplacer " Sèlect. ' RetourRéglage Haut-parleursTaille haut-parleurBAL avantDelaiTonalité d'essai : Oui ►" Sèlect. ' Retour Utilisez la tonalité d'essai pour vérifier les raccordements des enceintes acoustiques.

• Appuyez sur les touches ◄► pour sélectionner On.

• La tonalité d'essai sera émise dans l'ordre vers Avant gauche ➞ Centre ➞ Avant droit ➞ Ambiophonique droite ➞ Ambiophonique gauche ➞ Caisson de basses. Pour arrêter la tonalité d'essai, appuyez sur la touche ENTER. Réglage de l’ASC (Auto Sound Calibration/Étalonnage automatique du son) Il suffit de régler une seule fois la fonction d’étalonnage automatique du son (ASC) lorsque vous déplacez ou installez le produit; ce dernier reconnaîtra automatiquement la distance entre les enceintes, les différents niveaux de puissance entre les canaux et les caractéristiques de fréquence afin de reproduire un champ sonore 5.1 optimisé pour votre environnement d’écoute. ASC IN/ AUX IN 1 AUX IN 1/

SC IN ASC Microphone L: Avant gaucheR: Avant droitC: Centre SW: Caisson des bassesSL: Ambiophonique gauche SR: Ambiophonique droite HT-E655WK-NO-EUR-FRA.indd 28HT-E655WK-NO-EUR-FRA.indd 28 2012-8-13 14:06:492012-8-13 14:06:49French 29 03 Configuration ✎ REMARQUE Vous devez configurer l’ASC lorsqu’il n’y a pas de disque dans le produit. Vous ne pouvez pas régler le volume pendant le réglage de l’ASC. Si vous débranchez le microphone auto pendant la configuration de l’ASC, la configuration est annulée. Lorsque la fonction ASC est activée, les effets de son DSP/EQ, Dolby Pro Logic ll et AMPLIF. BASSE ne sont pas produits. Si le produit est connecté à des périphériques ou à d’autres composants (tels que AUX, D.IN), la configuration ASC pourrait ne pas fonctionner parfaitement. Du bruit peut être produit si la mesure n’est pas prise de façon adéquate. Veuillez prendre la mesure dans une pièce où il n’y a pas de bruit pour que l’étalonnage soit satisfaisant. Placez le microphone sur la principale position d’écoute. Rien ne devrait interférer entre les enceintes et le microphone. Notez que pendant l’essai de tonalité de l’enceinte, le son produit peut être très fort. Ne placez pas le microphone derrière un meuble ou trop près du mur, car le résultat de l’essai pourrait être faussé. ASC (Auto Sound Calibration/Étalonnage automatique du son) Vous entendrez le son en mode ASC ou selon les paramètres d’enceintes définis par l’utilisateur.• On (Oui) : vous entendez le son en mode ASC (Auto Sound Calibration/Étalonnage automatique du son).

• Off (Non) : vous entendez le son selon la valeur des paramètres d’enceintes.ParamètresDéplacer Sèlect. RetourChanger Sèlect. RetourEtalonnage auto du son : Oui ►Paramètre Etalonnage automatique du son Etalonnage auto du son Réglage de l’étalonnage automatique du son

1. Branchez le microphone ASC à la prise d’entrée

ASC. 2. Installez le microphone ASC à la position d’écoute.• L’étalonnage automatique du son s’effectue automatiquement dans l’ordre suivant:Avant gauche avant droite ambiophonique droite ambiophonique gauche caisson des basses• Pour annuler le réglage de l’étalonnage automatique du son, appuyez sur la touche RETURN.• Débranchez le microphone ASC lorsque le message "REMOVE MIC" apparaît à l’écran. ✎ REMARQUE Le réglage de la fonction Auto Sound Calibration (Étalonnage automatique du son) prend environ 3 minutes. DRC (Compression dynamique) Cette fonction équilibre la plage entre les sons les plus forts et les plus faibles. Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous visionnez un film à faible volume

• Vous pouvez sélectionner Full (Maximum), 2/8, 4/8, 6/8, off (désactivé). SYNC AUDIO La synchronisation vidéo et audio peut ne pas concorder avec un téléviseur numérique. Si cela se produit, corrigez ce décalage pour les synchroniser. • Vous pouvez régler le temps de propagation audio entre 0 mSec et 300 mSec. Réglez-le dans l'état optimal.

La note de karaoke peut être affichée On (Oui) ou non affichée Off (Non).• Off (Non) : Désactive l’affichage de la note de karaoke.• On (Oui) : Lorsque la chanson est terminée, la note s’affiche à l’écran. ✎ REMARQUE Cette fonction est seulement disponible pour les CD-DA/DVD. Les scores de karaoké peuvent être affectés par le bruit ambiant. HT-E655WK-NO-EUR-FRA.indd 29HT-E655WK-NO-EUR-FRA.indd 29 2012-8-13 14:06:562012-8-13 14:06:5630 French Configuration AUDIO HDMI Les signaux audio transmis par le câble HDMI peuvent être commutés On/Off.• On (Activé) : Les signaux audio et vidéo sont transmis par le câble de connexion HDMI, et le signal audio est émis par les enceintes de votre téléviseur uniquement.• Off (Désactivé) : La vidéo est transmise par le câble de connexion HDMI uniquement, tandis que l’audio est émis par les enceintes de l'appareil uniquement. ✎ REMARQUE Le réglage par défaut de cette fonction est HDMI Audio Off. L’audio HDMI est automatiquement mixé dans les 2 canaux pour les enceintes du téléviseur. Lorsque l’audio HDMI est réglé sur On (activé), les formats sonores PL II /DSP EQ /P.BASS ne fonctionnent pas. Lorsque HDMI AUDIO est réglé à « On » (Oui), le volume peut être réglé uniquement à l’aide de la télécommande du téléviseur. EQ utilisateur Vous pouvez configurer manuellement les paramètres de l’égaliseur selon vos préférences.Paramètres Déplacer

Retour EQ utilisateur

250Hz 600Hz 1kHz 3kHz 6kHz 10kHz 15kHz ✎ REMARQUE Pour ce faire, vous pouvez utiliser la touche DSP/EQ. (voir page 38) Canal retour audio Vous pouvez bénéficier du son du téléviseur depuis les enceintes du cinéma maison. Il vous suffit de disposer d’un câble HDMI.• Off (Désac.) : Désactive la fonction Canal retour audio.• Auto : Pour écouter le son du téléviseur depuis les enceintes du cinéma maison si votre téléviseur est compatible avec la fonction Canal retour audio. ✎ REMARQUE Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, la fonction Canal retour audio n’est pas disponible. L’utilisation d’un câble ARC (Audio Return Channel/Canal retour audio) non certifié HDMI pourrait entraîner un problème de compatibilité. La fonction ARC n’est disponible que si le téléviseur connecté prend en charge la fonction ARC. Système Installation initiale La fonction Installation initiale vous permet de régler la langue, le format d’écran et l’ASC (Auto Sound Calibration/Étalonnage automatique du son).Vérifiez si le microphone ASC est connecté au produit

✎ REMARQUE Si un câble HDMI est relié au produit, le Format écran n’apparaîtra pas et il sera automatiquement réglé sur 16:9 Large. Enregistrement DivX(R) Code d'enregistrement View DivX(R) VOD pour acheter et lire le contenu d'un DivX(R) VOD. ✎ REMARQUE Cette option n’est pas activée si vous sélectionnez OK. Pour activer cette option, veuillez exécuter la désactivation DivX(R). Même si vous avez réinitialisé le système, les paramètres Enregistrement DivX ne sont pas rétablis. Désactivation DivX(R) À sélectionner pour obtenir un nouveau code d’enregistrement. HT-E655WK-NO-EUR-FRA.indd 30HT-E655WK-NO-EUR-FRA.indd 30 2012-8-13 14:06:592012-8-13 14:06:59French 3103 ConfigurationLangueVous pouvez sélectionner la langue que vous préférez pour le menu à l'écran, le menu du disque, etc Language OSD Sélectionnez la langue pour les affichages à l'écran.Menu DisqueSélectionnez la langue pour les affichages du menu du disque.AudioSélectionnez la langue audio du disque.Sous-titresSélectionnez la langue pour les sous-titres du disque.a Pour sélectionner une langue qui n’apparaît pas dans le menu, sélectionnez OTHERS sous Menu du Disque, Audio et Sous-titre, puis entrez le code du pays correspondant (voir page 42).a Vous ne pouvez pas sélectionner OTHERS dans le menu de la langue OSD

✎ REMARQUE La langue sélectionnée apparaîtra uniquement si elle est prise en charge par le disque.SécuritéLa fonction de verrou parental agit en liaison avec les DVD auxquels ont été attribué un niveau qui vous aide à contrôler les types de DVD que regarde votre famille. Il y a jusqu'à 8 niveaux d’évaluation sur un disque. Contrôle parental Sélectionnez le niveau d’évaluation que vous souhaitez régler. Un numéro élevé indique que le programme est destiné uniquement aux adultes. Par exemple, si vous sélectionnez jusqu'au niveau 6, les disques contenant le niveau 7, 8 ne seront pas lus.Entrez le mot de passe, puis appuyez sur le bouton ENTER (ENTREE).- Par défaut, le mot de passe est réglé sur "0000".- Une fois la configuration terminée, vous revenez sur l'écran précédent. Changer le mot de passe Sélectionnez Change et entrez un mot de passe de 4 chiffres pour régler le verrou parental en utilisant les touches numériques de la télécommande. Dèplacer " Sèlect. ' RetourParamètresClass. parental : ArretMot de passe : Changer ►AffichageAudioSystèmeLangueSécuritéAssistanceSi vous oubliez votre mot de passe1. Retirez le disque.1. Appuyez pendant 5 secondes ou plus sur la touche STOP () située sur la télécommande. Tous les réglages seront ramenés aux réglages d'usine Assistance Informations sur le produit Procure l'information vous indiquant un contact pour l'assistance de votre appareil. HT-E655WK-NO-EUR-FRA.indd 31HT-E655WK-NO-EUR-FRA.indd 31 2012-8-13 14:07:022012-8-13 14:07:0232 French Fonctions de base Lecture d’un disque

1. Appuyez sur la touche OPEN/CLOSE ().

2. Déposez avec précaution le disque sur le plateau, avec l’étiquette du disque sur le dessus.

3. Appuyez sur la touche OPEN/CLOSE () pour

fermer le tiroir du disque. ✎ REMARQUE Fonction Reprise. Lorsque vous arrêtez la lecture d'un disque, l'appareil garde en mémoire où vous l'avez arrêté, ainsi lorsque vous appuyez sur la touche PLAY à nouveau, il démarre là où la lecture a été interrompue. (Cette fonction ne concerne que les DVD)Appuyez deux fois sur la touche STOP pendant la lecture pour désactiver la fonction Reprise. Si aucune touche n'est actionnée sur l'appareil ou sur la télécommande pendant plus de 3 minutes lorsque l'appareil est en mode Pause, il passera en mode STOP. L'écran initial peut apparaître différent, en fonction du contenu du disque. Les disques piratés ne fonctionnent pas dans cet appareil car ils violent les recommandations du CSS (Content Scrambling System : un système de protection contre la copie).※ apparaît lorsque vous appuyez sur une touche non valide. Fonction économiseur d'écran TV/ Economiseur d'énergie

• Si aucune saisie n’est effectuée pendant plus de 5 minutes en mode Arrêt ou Lecture, l’économiseur d’écran s’active.• Si le produit reste en mode d’écran de veille pendant plus de 20 minutes, le courant sera automatiquement coupé (Sauf pendant l'écoute de musique.)Lecture de CD audio (CD-DA)/MP3/WMA Track01 1/17 0:15 / 3:59Function DVD/CD Repeat Mode Lect.1. Insérez un CD audio (CD-DA) ou un disque MP3 dans le tiroir du disque.• Pour un CD audio, la première piste sera lue automatiquement.- Appuyez sur les touches #$ pour revenir à la piste précédente/suivante.• Pour un disque MP3/WMA, appuyez sur les touches ◄► pour sélectionner Music, puis appuyez sur la touche ENTER (ENTRÉE) - Appuyez sur les touches ▲▼◄► pour sélectionner l'élément souhaité, puis sur la touche ENTER (ENTRÉE).- Appuyez sur les touches pour revenir aux pages précédentes/suivantes.

2. Appuyez sur la touche STOP () pour mettre

fin à la lecture. ✎ REMARQUE Certains CD MP3/WMA peuvent ne pas être lus, en fonction du mode d'enregistrement. Le tableau du contenu d'un CD MP3 varie en fonction du format de la piste MP3/WMA enregistrée sur le disque. Les fichiers WMA-DRM ne sont pas lus. HT-E655WK-NO-EUR-FRA.indd 32HT-E655WK-NO-EUR-FRA.indd 32 2012-8-13 14:07:092012-8-13 14:07:09French 3304 Fonctions de baseLecture de fichiers JPEGLes images capturées avec un appareil photo numérique ou un caméscope, ou les fichiers JPEG sur un ordinateur peuvent être enregistrés sur un CD et ensuite lus avec cet appareil.1. Insérez un disque JPEG dans le tiroir disque.2. Appuyez sur les touches ◄► pour sélectionner les Photos, puis sur la touche ENTER (ENTRÉE).3. Appuyez sur les touches pour sélectionner le dossier que vous souhaitez lire, puis sur la touche ENTER (ENTRÉE) 4. Appuyez sur les touches ▲▼ pour sélectionner les photos que vous souhaitez visualiser, puis sur la touche ENTER (ENTRÉE)

• Le fichier sélectionné sera lu et le diaporama démarrera.• Pour arrêter le diaporama, appuyez sur la touche PAUSE ().
• Vous pouvez afficher le fichier précédent/suivant en appuyant sur les boutons ◄,► en mode diaporama.2011/01/01JPEG 1JPEG 2JPEG 3Function DVD/CD Page Retour642 X 352 ROOT Fonction rotation

Appuyez sur la touche VERTE (B) ou JAUNE (C) pendant le mode PAUSE

• Touche VERTE (B) : Permet de pivoter de 90° dans le sens antihoraire.• Touche JAUNE (C) : Permet de pivoter de 90° dans le sens horaire. ✎ REMARQUE Les résolutions maximales prises en charge par l'appareil sont 5120 x 3480 (ou 19.0 MPixel) pour les fichiers standard JPEG et 2048 x 1536 (ou 3.0 MPixel) pour les fichiers d'images progressives. Utilisation de la fonction de lecture Recherche avant/arrière BAD Appuyez sur les touches pour la fonction Recherche.

1 ➞ 2 ➞ 3 ➞ 4 1 ➞ 2 ➞ 3 ➞ 4 ✎ REMARQUE Aucun son n’est émis pendant la recherche. La recherche pendant la lecture produit un son uniquement lorsqu’elle est effectuée à une vitesse

Cette fonction est seulement disponible pour les CD-DA. Saut de scènes/chansons BAD Appuyez sur les touches #$.• Chaque fois que la touche est pressée pendant la lecture, le chapitre, la piste ou le répertoire (fichier) précédent(e) ou suivant(e) sera lu(e).• Vous ne pouvez pas sauter des chapitres consécutifs

Lecture en vitesse lente

Appuyez sur la touche PAUSE () puis sur la touche pour une lecture lente. 1 ➞2 ➞3

1 ➞2 ➞3 ✎ REMARQUE Aucun son n'est audible pendant la lecture lente. La marche arrière en ralenti ne fonctionne pas

HT-E655WK-NO-EUR-FRA.indd 33HT-E655WK-NO-EUR-FRA.indd 33 2012-8-13 14:07:112012-8-13 14:07:1134 French Fonctions de base Lecture en mode pas à pas

Appuyez sur la touche PAUSE .• La vidéo avance image par image chaque fois que vous appuyez sur cette touche en cours de lecture. ✎ REMARQUE Aucun son n'est audible pendant la lecture en mode pas à pas. Fonction saut de 5 minutes

Appuyez sur la touche ◄,► en cours de lecture.• La lecture saute de 5 minutes en avant lorsque vous appuyez sur la touche

• La lecture saute de 5 minutes en arrière lorsque vous appuyez sur la touche

✎ REMARQUE Cette fonction est uniquement disponible pour le DivX qui contient de l’information sur l’heure. Utilisation du menu du disque Vous pouvez visualiser les menus pour la langue audio, la langue des sous-titres, le profil, etc.1. En cours de lecture, appuyez sur la touche DISC MENU de la télécommande.2. Appuyez sur les touches ▲▼◄► pour effectuer la sélection souhaitée, puis sur la touche ENTER (ENTRÉE). ✎ REMARQUE Selon le disque, les éléments de configuration du menu peuvent varier et ce menu peut ne pas être disponible. Utilisation du menu des titres Pour les DVD contenant plusieurs titres, vous pouvez visualiser le titre de chaque film.1. En cours de lecture, appuyez sur la touche TITLE MENU de la télécommande.2. Appuyez sur les touches ▲▼◄► pour effectuer la sélection souhaitée, puis sur la touche ENTER (ENTRÉE). ✎ REMARQUE Selon le disque, les éléments de configuration du menu peuvent varier et ce menu peut ne pas être disponible.DISC MENUTITLE MENU HT-E655WK-NO-EUR-FRA.indd 34HT-E655WK-NO-EUR-FRA.indd 34 2012-8-13 14:07:142012-8-13 14:07:14French 3504 Fonctions de base Lecture répétée BAD Répétition des DVD/DivXVous pouvez répéter le titre, le chapitre ou la section (répétition A-B) d'un disque DVD/DivX.Répéter Non 1. En cours de lecture d'un disque DVD/DivX, appuyez sur la touche REPEAT (RÉPÉTER) de la télécommande.2. Appuyez sur les touches ▲▼ pour sélectionner le mode de répétition souhaité, puis sur la touche ENTER (ENTRÉE).3. Appuyez sur les touches ▲▼ pour sélectionner OFF (Non) pour revenir à la lecture normale, puis sur la touche ENTER (ENTRÉE). Title ➞ Chapter ➞ A - ➞ Off Title

Off Répétition des disques CD/MP31. Pendant la lecture d'un CD/ MP3, appuyez de façon répétée sur la touche REPEAT (RÉPÉTER) pour sélectionner le mode de répétition que vous souhaitez.

Vous pouvez relire à plusieurs reprises une section spéciale d’un DVD ou d’un CD.1. En cours de lecture d'un disque DVD ou CD, appuyez sur la touche REPEAT (RÉPÉTER) de la télécommande.

2. Pour les DVD, appuyez sur les touches ▲▼

pour sélectionner A-.Pour les CD appuyez de façon répétée sur la touche REPEAT (RÉPÉTER) jusqu'à ce que apparaisse.3. Appuyez sur la touche ENTER (ENTRÉE) au point où vous souhaitez que la répétition de lecture débute (A).4. Appuyez sur la touche ENTER (ENTRÉE) au point où vous souhaitez que la répétition de lecture s'arrête (B).5. Pour revenir à une lecture normale, Pour les DVD, appuyez sur les touches ▲▼ pour sélectionner OFF. Pour les CD, appuyez sur la touche REPEAT (RÉPÉTER) pour sélectionner

✎ REMARQUE La fonction de répétition de la section A-B ne prend pas en charge les disques DivX, MP3 ou JPEG.REPEAT HT-E655WK-NO-EUR-FRA.indd 35HT-E655WK-NO-EUR-FRA.indd 35 2012-8-13 14:07:222012-8-13 14:07:2236 French Fonctions de base Affichage des informations du disque Changer Sélect. 1/1 2/20 0:05:211/1 EN AC3 5.11/1 EN 1/1

Changer Sélect. 1/6 1/1 1/1 EN1. En cours de lecture, appuyez sur la touche TOOLS (OUTILS) de la télécommande.2. Appuyez sur les touches ▲▼ pour sélectionner l’élément souhaité.3. Appuyez sur les touches ◄► pour réaliser le changement de configuration souhaitée, puis sur la touche ENTER (ENTRÉE).- Vous pouvez utiliser les touches numériques de la télécommande pour contrôler certains éléments.4. Pour que les informations du disque disparaissent, appuyez de nouveau sur la touche TOOLS (OUTILS). ✎ REMARQUE Si vous lisez le contenu du menu tools, selon le disque, certaines fonctions peuvent ne pas être activées. Vous pouvez également sélectionner DTS, Dolby Digital ou Pro Logic, en fonction du disque. Certains menus tools peuvent différer en fonction des disques et des fichiers Menu TOOLS (OUTILS

Title ( ) : pour accéder au titre désiré lorsque le disque en comporte plusieurs. ¨Par exemple, s'il y a plusieurs films sur un DVD, chaque film sera identifié par un titre.

Chapitre ( ) : la plupart des disques DVD sont enregistrés en chapitres ainsi vous pouvez trouver rapidement un chapitre spécifique.

Heure de lecture ( ) : permet la lecture d'un film à partir de l'heure désirée. Vous devez entrer l'heure de départ en tant que référence. La fonction de recherche d'heure n'est pas prise en charge par certains disques.

Audio ( ): se rapporte à la langue de la piste sonore du film. Un disque DVD peut contenir jusqu’à 8 langues audio.

Sous-titres ( ): se rapporte aux langues des sous-titres disponibles sur le disque. Vous pouvez choisir les langues des sous-titres ou, si vous préférez, les effacer de l'écran. Un disque DVD peut contenir jusqu’à 32 langues de sous-titres. Angle ( ): lorsqu’un DVD propose plusieurs angles de vue pour une scène donnée, vous pouvez utiliser la fonction Angle. Sélection de la langue Audio

1. Appuyez sur la touche TOOLS.2. Appuyez sur les boutons ▲▼ pour sélectionner l'affichage AUDIO (

3. Appuyez sur les touches ◄► ou sur les touches numériques pour sélectionner la langue audio de votre choix.• En fonction du nombre de langues sur un disque DVD, une langue audio différente (ANGLAIS, ESPAGNOL, FRANCAIS, etc.) est sélectionnée à chaque pression sur la touche. TOOLS HT-E655WK-NO-EUR-FRA.indd 36HT-E655WK-NO-EUR-FRA.indd 36 2012-8-13 14:07:292012-8-13 14:07:29French 3704 Fonctions de base Sélection de la langue des sous-titres

1. Appuyez sur la touche TOOLS.2. Appuyez sur les touches ▲▼ pour sélectionner SUBTITLE (

3. Appuyez sur les touches ◄► pour sélectionner la langue de sous-titrage souhaitée.• Selon les langues prises en charge par le DVD, une différente langue de sous-titrage est sélectionnée chaque fois que vous appuyez sur la touche. ✎ REMARQUE Selon le type de disque, certaines fonctions des langues de sous-titrage et audio peuvent ne pas être disponibles.Fonction de sous-titrage

• Vous devez être familier avec l’extraction vidéo et la mise en forme des données pour pouvoir utiliser correctement cette fonction.• Pour utiliser la fonction de sous-titrage, enregistrer le fichier des sous-titres (*.smi) sous le même nom que le fichier DivX (*.avi), dans le même dossier.Example. Racine Samsung_007CD1.aviSamsung_007CD1.smi• Le nom de fichier peut contenir jusqu'à 60 caractères alphanumériques ou 30 caractères asiatiques (caractères à 2 octets tels le Coréen et le chinois).• Les sous-titres des fichiers DivX *.smi, *.sub, *.srt au-delà de 148 Ko ne sont pas pris en charge. Fonction Angle Cette fonction vous permet de visualiser une même scène sous différents angles.1. Appuyez sur la touche TOOLS.2. Appuyez sur les touches ▲▼ pour sélectionner l'affichage ANGLE (

3. Appuyez sur les touches ◄► pour sélectionner l’angle souhaité.

✎ REMARQUE La fonction Angle ne prend en charge que les disques sur lesquels plusieurs angles ont été enregistrés. VEILLE Vous pouvez définir l’heure d'extinction automatique du cinéma maison.Appuyez sur la touche SLEEP.• Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivantSLP 10 ➞ SLP 20 ➞ SLP 30 ➞ SLP 60 ➞ SLP 90 ➞ SLP 120 ➞ SLP 150 ➞ OFF. GRADATEUR Vous pouvez régler la luminosité de l'affichage sur l’unité principale.Appuyez sur la touche DIMMER.Mode sonore P.BASS L’option P.BASS (GRAVES DE PRÉCISION) amplifie les basses afin d’améliorer les fréquences de graves.La fonction AMELIORATEUR MP3 offre une meilleure qualité audio lorsque la fréquence d'échantillonnage est mise à l'échelle.Appuyez sur la touche P.BASS.2 ChannelLPCM sourcePOWER BASS ON POWER BASS OFFMP3 file MP3 ENHANCE ON ➞POWER BASS ON ➞POWER BASS OFF ✎ NOTE La fonction P.BASS n’est compatible qu’avec les sources à modulation par impulsion et codage linéaire LPCM à deux canaux MP3, DivX, CD et WMA. La fonction AMPLIF BASSE n’est pas compatible avec les modes GIGA SOUND (SON GIGA) ou Dolby Pro Logic ll.Si vous appuyez sur la touche P.BASS en mode DSP/EQ, ce mode se désactive automatiquement et P. BASS s’active. La fonction AMELIORATEUR MP3 offre une meilleure qualité audio lorsque la fréquence d'échantillonnage est mise à l'échelle. HT-E655WK-NO-EUR-FRA.indd 37HT-E655WK-NO-EUR-FRA.indd 37 2012-8-13 14:07:452012-8-13 14:07:4538 French Fonctions de base GIGA La fonction GIGA Sound (Son GIGA) amplifie les basses et les améliore deux fois plus pour vous permettre d’apprécier un son puissant et réel. La fonction GIGA Sound (Son GIGA) ne sera appliquée que sur le caisson des basses.Appuyez sur la touche GIGA. ✎ REMARQUE Si la fonction GIGA Sound (Son GIGA) est réglée à « ON » (ACTIVÉE), les autres effets du champ sonore ne sont pas appliqués. Si la fonction DOLBY PLII est réglée à « ON » (ACTIVÉE), les autres effets du champ sonores ne sont pas appliqués. La fonction GIGA Sound (Son GIGA) fonctionne en mode LPCM 2 canaux uniquement. S.VOL (CONT. DE VOL. INTELLIGENT) Cette option permet de régler et de stabiliser le niveau du volume afin d’éviter les changements de niveau importants lorsque vous changez de chaîne ou pendant un changement de scène.Appuyez sur la touche S.VOL.• Chaque fois que vous appuyez sur cette touche, la sélection change dans l’ordre suivant : SMART VOLUME ON

NIVEAU AMB. Vous pouvez aussi appuyer sur la touche S/W LEVEL de votre télécommande et utiliser les touches ◄ ou ► pour régler le niveau du caisson des basses.Appuyez sur la touche S/W LEVEL. DSP (Traitement du signal numérique)/Egaliseur

• DSP (Traitement du signal numérique) : Les modes DSP ont été définis pour simuler différents environnements acoustiques.• EQ (Egaliseur) : Vous pouvez sélectionner ROCK, POP ou CLASSIC etc. pour optimiser le son du type de musique que vous écoutez.Appuyez sur la touche DSP/EQ.POPS, JAZZ, ROCK Sélectionnez POPS, JAZZ ou ROCK, selon le genre de musique que vous écoutez.USER (UTILISATEUR)Vous pouvez écouter de la musique lorsque vous configurez "EQ:USER" (EQ :UTILISATEUR). Si vous appuyez sur ENTRER dans le menu "EQ:USER" (EQ :UTILISATEUR), une fenêtre apparaît dans laquelle vous pouvez changer les paramètres EQ selon vos préférences.STUDIOProcure la sensation de présence dans un studio. CLUB Simule le son d'un club de danse avec le renforcement des notes de basse. HALL Offre des voix nettes comme dans une salle de concert.MOVIE (CINEMA)Procure la sensation d'un film de cinéma.CHURCH (EGLISE)Ceci donne l’impression d’être dans une grande église.RANCHERA, SAMBA, CUMBIA, HABANERA, BOOMBA, REGGAESélectionnez RANCHERA, SAMBA, CUMBIA, HABANERA, BOOMBA ou REGGAE, selon le genre de musique que vous écoutezOFF (NON)A sélectionner pour l'écoute normale. ✎ REMARQUE Le menu peut différer selon la région. La fonction DSP/EQ est uniquement disponible en mode stéréo. La fonction DSP/EQ n’est pas disponible lors de la lecture du signal AC3 en mode 2.1 canaux.DSP /EQS . VOL HT-E655WK-NO-EUR-FRA.indd 38HT-E655WK-NO-EUR-FRA.indd 38 2012-8-13 14:07:522012-8-13 14:07:52French 3904 Fonctions de base Mode Dolby Pro Logic ll Vous pouvez sélectionner le mode audio Dolby Pro Logic II souhaité. Appuyez sur la touche PL II.MUSIC(MUSIQUE)Lorsque vous écoutez de la musique, vous pouvez tester les effets sonores comme si vous écoutiez la performance réelle.MOVIE (FILM) Assure un son plus réel à la bande son du film.PROLOGVous pouvez écouter une source sonore à 2 canaux en son ambiophonique 5.1 avec toutes les enceintes activées.- Il se peut qu’une enceinte ne soit pas émise, en fonction du signal d’entrée. MATRIX (MATRICE)Vous bénéficierez d'un son ambiophonique multi-canaux.STEREOA sélectionner pour écouter le son des enceintes gauche et droite avant et du caisson de basses uniquement. ✎ REMARQUE Si vous sélectionnez le mode Pro Logic II, connectez votre périphérique aux prises d'entrée d’audio AUDIO INPUT (G et D) de l’appareil. Si vous ne connectez qu'une seule entrée (G ou D), l'écoute du son ambiophonique est impossible. La fonction Pro Logic II n’est disponible qu’en mode Stéréo. La fonction Pro Logic II n’est pas disponible lors de la lecture du signal AC3 en mode 2.1 canaux.Écoute de la radioUtilisation des touches de la télécommande1. Appuyez sur la touche FUNCTION pour sélectionner FM.2. Sélectionnez une station.• Prérégler la syntonisation 1 : Vous devez d’abord ajouter la fréquence souhaitée comme préréglage. Appuyez sur la touche STOP () pour sélectionner PRESET puis sur la touche TUNING/CH () pour sélectionner la station préréglée.• Syntonisation manuelle : Appuyez sur la touche STOP () pour sélectionner MANUAL puis la touche TUNING/CH () pour syntoniser une fréquence supérieure.• Syntonisation automatique : Syntonisation automatique STOP () pour sélectionner MANUAL et maintenez ensuite la touche TUNING/CH () enfoncée pour rechercher automatiquement les stations. Réglage Mono/Stéréo Appuyez sur la touche MO/ST. • Chaque fois que vous appuyez sur cette touche, le son est commuté entre STEREO et MONO.• Dans une zone de faible réception, sélectionnez MONO pour une réception claire sans interférence. Préréglage des stations Exemple : Préréglage de FM 89.10 dans la mémoire1. Appuyez sur la touche FUNCTION pour sélectionner FM. 2. Appuyez sur la touche TUNING/CH ) pour sélectionner <89.10>.3. Appuyez sur la touche TUNER MEMORY (MÉMOIRE SYNTONISEUR). • Le nombre clignote à l'écran.4. Appuyez sur les touches TUNING/CH et sélectionnez le nombre préréglé

• Vous pouvez sélectionner entre 1 et 15 présélections.5. Appuyez à nouveau sur la touche TUNER MEMORY .
• Appuyez sur la touche TUNER MEMORY avant que le nombre ne disparaisse de l’écran.• Le nombre disparaît de l’écran et la station est prise en mémoire.6. Pour prérégler une autre station, répétez les étapes 2 à 5. HT-E655WK-NO-EUR-FRA.indd 39HT-E655WK-NO-EUR-FRA.indd 39 2012-8-13 14:08:042012-8-13 14:08:0440 French Fonctions avancées Fonction USB Lecture des fichiers multimédia en utilisant la fonction USB Host Vous pourrez profiter de la plupart des fichiers multimédia tels que photos, films et musique enregistrés sur un lecteur MP3, une clé USB ou un caméscope en haute qualité vidéo avec le son 5 canaux +1 en raccordant le périphérique de stockage au port USB de l'appareil.ASC IN/AUX IN 1MIC 2MIC 1ASC IN

1. Branchez le périphérique USB sur le port USB situé sur l'avant de l'appareil.2. Appuyez sur la touche FUNCTION pour sélectionner USB• USB apparaît brièvement à l’écran de l’afficheur.3. Appuyez sur les touches pour sélectionner Videos, Photos ou Music.- Sélectionnez un fichier à lire.Retrait sécuritaire d’un dispositif USBAfin d’éviter d’endommager les données stockées sur le périphérique USB, retirez ce dernier avec précaution avant de débrancher le câble USB.• Appuyez sur la touche JAUNE(C).- REMOVE (RETIRER) s’affiche à l’écran. • Retirez le câble USB. ✎ REMARQUE Pour écouter vos fichiers musicaux avec un son 5 canaux +1, vous devez régler le mode Dolby Pro Logic II sur Matrix. (Voir page 39) En mode USB, il est impossible de modifier la résolution ni d’accéder au menu configuration si aucun périphérique USB n’est connecté au port USB. Sinon, un dommage pourrait s’ensuivre. Fonctions avancées Enregistrement USBPendant la lecture d’un CD-DA (Compact Disc Digital Audio/Disque compact audio numérique) à l’aide de la fonction Enregistrement USB, en écoutant la radio FM ou en recevant la source audio d’un périphérique, vous pouvez enregistrer la source audio sur un support d’enregistrement USB.Ex.) Enregistrement USB du contenu audio de disque CD-DA1. Connectez le périphérique USB à votre produit.2. Insérez le disque CD-DA dans la fente d’insertion de CD.3. Appuyez sur la touche USB REC de la télécommande.• Pour commencer l’extraction de la piste actuelle, appuyez sur la touche USB REC de la télécommande pendant la lecture d’une piste ou d’une pause du système.• Pour enregistrer le CD au complet, appuyez sur la touche USB REC de la télécommande et maintenez-la enfoncée.- «FULL CD RIPPING» (EXTRACTION DE TOUT LE CD) s’affiche et l’enregistrement commence.

4. Appuyez sur la touche STOP () pour arrêter

l’enregistrement.• Lorsque l’enregistrement USB d’un CD est terminé, vous pouvez voir un nouveau dossier nommé « RECORDING » (ENREGISTREMENT) sur le support USB. Le contenu sera sauvegardé dans le dossier dans le format MP3.• Lorsque l’enregistrement USB d’une radio FM ou d'une source AUX est terminé, vous pouvez voir un nouveau dossier nommé « TUNER RECORDING » (ENREGISTREMENT SYNTONISEUR) ou « AUX RECORDING » (ENREGISTREMENT AUXILIAIRE) sur le support USB. Le contenu sera sauvegardé dans le dossier dans le format MP3. HT-E655WK-NO-EUR-FRA.indd 40HT-E655WK-NO-EUR-FRA.indd 40 2012-8-13 14:08:242012-8-13 14:08:24French 41 06 Autres informations ✎ REMARQUE Ne déconnectez pas le support d’enregistrement USB ou ne débranchez pas le câble d’alimentation pendant l’enregistrement USB.Vous pourriez ainsi endommager les données.Pour arrêter l’enregistrement USB, appuyez sur la touche ARRÊT et déconnectez le support d’enregistrement USB après que le système a complètement arrêté la lecture du CD. Si vous déconnectez le support d’enregistrement USB pendant l'enregistrement USB, le système s’arrête et vous ne pouvez pas supprimer le fichier enregistré. Si vous connectez le support d’enregistrement USB au système pendant la lecture d’un CD, le système s’interrompt, puis reprend la lecture. Les disques DTS-CD ne peuvent pas être enregistrés. Si la durée de l’enregistrement est inférieure à 5 secondes, il se pourrait que le fichier d’enregistrement ne soit pas créé. L'enregistrement USB n’est possible que si le support d’enregistrement USB est formaté dans le système de fichier FAT. (Le format de fichier NTFS n’est pas pris en charge). Le signal audio n’est pas produit pendant l’enregistrement USB du CD. Lorsque HDMI AUDIO est réglé à On (Oui), la fonction USB Recording (Enregistrement USB) n’est pas prise en charge. Ne branchez pas le MICRO lorsque le CD est en cours d’extraction. HT-E655WK-NO-EUR-FRA.indd 41HT-E655WK-NO-EUR-FRA.indd 41 2012-8-13 14:08:282012-8-13 14:08:2842 French Autres informations Dépannage Reportez-vous au tableau ci-dessous lorsque l'appareil ne fonctionne pas correctement. Si le problème que vous constatez ne figure pas dans la liste ci-dessous ou si les instructions ci-dessous ne vous aident pas, mettez l'appareil hors tension, déconnectez le cordon d'alimentation et contactez le distributeur le plus proche ou le centre de services Samsung Electronics. Problème Vérification/Solution Il m’est impossible d’éjecter le disque.• Le cordon d'alimentation est-il correctement branché dans la prise ?• Coupez l'alimentation puis rétablissez-la.La lecture ne démarre pas.• Vérifiez le code régional du DVD.Les disques DVD achetés à l’étranger sont parfois incompatibles.• Il m’est impossible de lire les CD-ROM et les DVD-ROM sur l'appareil.• Assurez-vous que le niveau d'évaluation est correct.La lecture ne démarre pas immédiatement lorsque les touches Play/Pause sont actionnées.• Utilisez-vous un disque déformé ou un disque ayant subi des rayures en surface ?• Nettoyez le disque.Absence de son. Aucun son n’est produit pendant la lecture accélérée, la lecture lente ou la lecture image par image. Les enceintes sont-elles raccordées correctement ? La configuration des enceintes a-t-elle été correctement personnalisée ?• Le disque a-t-il été sérieusement endommagé ?Le son n'est généré que par certaines enceintes, pas par les six.• Sur certains disques DVD, le son est uniquement généré par les enceintes avant.• Vérifiez si les enceintes sont correctement connectées.• Réglez le volume.• Pendant l'écoute d'un CD, de la radio ou du téléviseur, le son est uniquement généré par les enceintes avant. Sélectionnez "PROLOG" en appuyant sur PL II (Dolby Pro Logic II) situé sur la télécommande pour utiliser les six enceintes.Le son ambiophonique Dolby numérique 5 canaux + 1 n'est pas reproduit. Est-ce que le disque comporte la mention "Dolby Digital 5.1 CH" ? Le son ambiophonique Dolby numérique 5 canaux + 1 n'est reproduit que si le disque a été enregistré en conséquence.• Selon l'écran d'information, la langue audio est-elle correctement réglée sur Dolby Digital 5.1-CH ?La télécommande ne fonctionne pas. La télécommande est-elle utilisée dans les limites de sa portée en matière d’angle et de distance ?• Les piles sont-elles épuisées ?• Avez-vous sélectionné le mode approprié (RECEIVER DVD/TV) (RÉCEPTEUR DVD/TÉLÉVISEUR)?• Le disque tourne mais aucune image n'est produite.• La qualité de l'image est médiocre et l'image tremble.• Le téléviseur est-il sous tension ?• Les câbles de la vidéo sont-ils branchés correctement ?• Le disque est-il sale ou endommagé ?• Si le disque a été médiocrement créé, il peut ne pas être lisible.La langue audio et les sous-titres ne fonctionnent pas. La langue audio et les sous-titres ne fonctionnent que si le disque les contient.L'écran du menu Disc/Title (Disque/Titre) n'apparaît pas même lorsque la fonction Disc/Title (Disque/Titre) est sélectionnée.• Utilisez-vous un disque qui ne comporte pas de menu ?Le format d'écran ne peut pas être modifié. • La lecture des DVD 16:9 est possible en mode 16:9 WIDE (16:9 Large), 4:3 LETTER BOX (4/3 Boîte aux lettres) ou 4:3 PAN SCAN (4:3 Panoramique/Balayage) ; en revanche, les DVD 4:3 peuvent être lus au format 4:3 uniquement. Reportez vous à la pochette du disque DVD puis sélectionnez la fonction appropriée. HT-E655WK-NO-EUR-FRA.indd 42HT-E655WK-NO-EUR-FRA.indd 42 2012-8-13 14:08:292012-8-13 14:08:29French 43 06 Autres informations Problème Vérification/Solution

• L'appareil ne fonctionne pas. (Exemple : Le courant se coupe, la touche du panneau avant ne fonctionne pas ou un bruit étrange se fait entendre.)

• L'appareil ne fonctionne pas normalement.

• Appuyez pendant 5 secondes ou plus sur la touche STOP () située sur la télécommande en l’absence de disque (fonction de réinitialisation). L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés. N'utilisez cette fonction que lorsque cela s'avère nécessaire. Le mot de passe du niveau d'évaluation a été oublié.

• Tandis que le message « NO DISC » (PAS DE DISQUE) est affiché à l’écran de l'appareil, maintenez la touche STOP () enfoncée pendant plus de 5 secondes. Le mot « INIT (INITIAL) » s’affiche et tous les réglages reviennent aux valeurs par défaut. Appuyez ensuite sur la touche POWER. L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés. N'utilisez cette fonction que lorsque cela s'avère nécessaire. La réception des émissions de radio est impossible.

• L’antenne est-elle connectée correctement ?

canal : 1.0 Vp-p (charge de 75 Ω) Vidéo composant 480i Y : 1.0 Vp-p (charge de 75 Ω)Pr : 0.70 Vp-p (charge de 75 Ω)Pb : 0.70 Vp-p (charge de 75 Ω)Vidéo/Audio HDMI 1080p, 1080i, 720p, 480p(576p)AmplificateurSortie de l’enceinte avant 167W x 2(3

Sortie de l'enceinte du centre 167W(3

Sortie du caisson de basses167W(3

Gamme de fréquences 20Hz~20KHzRapport signal/bruit 65dB Séparation des canaux 60dB Sensibilité d'entrée (AUX)800mV*: Caractéristiques nominales- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.- Le poids et les dimensions figurent à titre approximatif.- La conception et les spécifications sont soumises à modification sans avis préalable.- Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur le produit. SWA-5000 Consommation d’énergie 50 W Poids 1,1 kg Dimensions (L x H x P) 76.2mm x 228.6mm x 152.4mm Plage de températures d’utilisation +5°C à +35°C Plage de taux d’humidité d’utilisation 10% ~ 75% Sortie 166 W x 2 canaux Gamme de fréquences 20 Hz à 20 kHz Rapport signal/bruit 65dB HT-E655WK-NO-EUR-FRA.indd 44HT-E655WK-NO-EUR-FRA.indd 44 2012-8-13 14:08:372012-8-13 14:08:37French 45 06 Autres informations Enceinte Système d'enceintes 5.1ch speaker system Impédance Gamme de fréquences Niveau de pression acoustique de sortie Entrée nominale Entrée maximale Dimensions (L x H x P) Poids Avant/Ambiophonique : 90 x 1300 x 119 mm (base du support : 250 x 250) Center : 360 x 74.5 x 68.5 mm Caisson de graves
