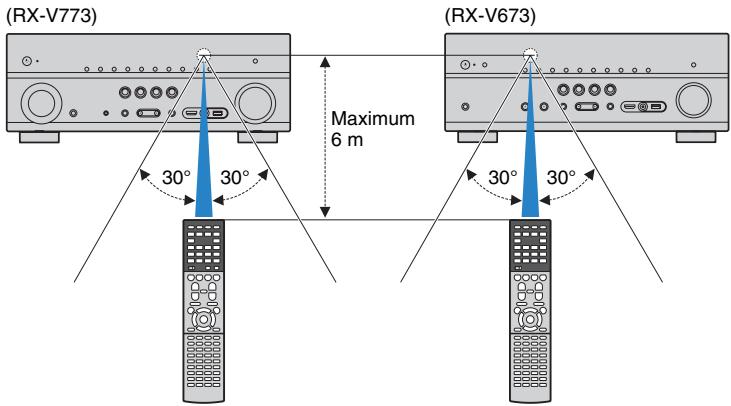

• Pointez la télécommande en direction du capteur situé sur l’unité et respectez la distance de fonctionnement indiquée ci-dessous.
Brochure sur la sécurité
• Dans ce manuel, le terme « iPod » désigne à la fois un « iPod », un « iPhone » et un « iPad », sauf avis contraire. •
• Optimisation automatique des . p.37 réglages d’enceintes en fonction de la pièce (YPAO) • Reproduction de sources audio stéréo . p.48 ou multivoies grâce aux champs sonores, comme dans les salles de cinéma et de concert (CINEMA DSP) • Profiter de la musique compressée de . p.52 meilleure qualité (Compressed Music Enhancer) • Lecture de musique dans plusieurs . p.72 pièces (multi-zone)
Enceintes Lors de l’utilisation d’un téléviseur compatible avec la fonction ARC, vous avez besoin d’un seul câble HDMI pour restituer des signaux vidéo vers le téléviseur, recevoir des signaux audio à partir de ce dernier et transmettre des signaux de contrôle HDMI. Contrôle

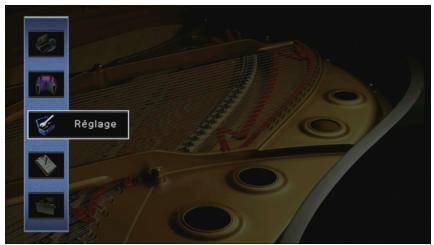

Utilisez l’option « Sortie Audio » du menu « Réglage » pour sélectionner la destination de sortie des signaux transmis dans l’unité (p.97). Les enceintes de votre téléviseur peuvent être sélectionnées en tant que destination de sortie.

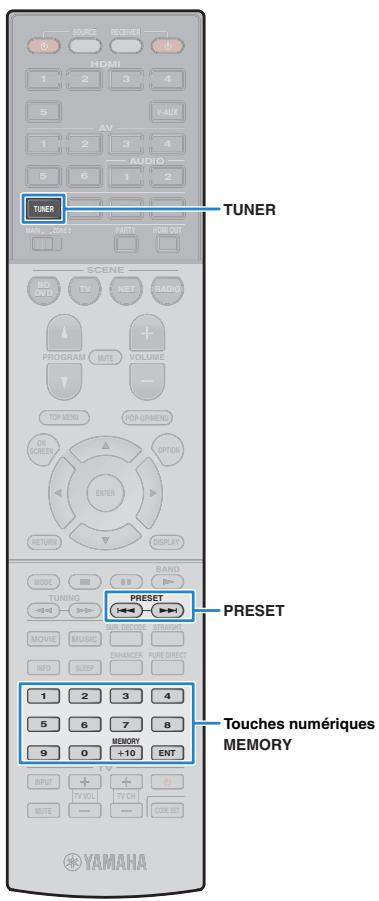

Vous pouvez enregistrer jusqu’à 40 de stations favorites en tant que présélections.
(p.51) Lorsque le mode Pure Direct est activé, l’unité lit la source sélectionnée à l’aide du tout dernier circuit pour vous faire profiter d’une qualité acoustique HI-FI.
Vous pouvez accéder aux différents contenus (de type iPod, dispositif USB et réseau), afficher des informations ou configurer aisément les paramètres à l’aide du menu qui s’affiche à l’écran.
Le mode ECO (fonction d’économie d’énergie) permet de réduire la consommation d’énergie de l’unité (p.102).

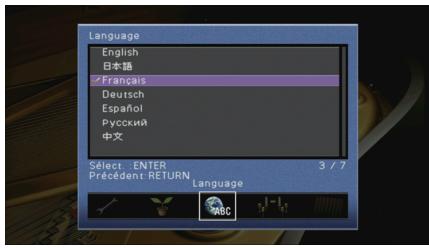

à l’écran… Utilisez l’option « Language » du menu « Réglage » pour sélectionner l’une des langues suivantes : allemand, anglais, chinois, espagnol, français, japonais ou russe (p.36). Je souhaite mettre à jour le microprogramme… Utilisez l’option « UPDATE » du menu « ADVANCED SETUP » pour mettre à jour le microprogramme de l’unité (p.107). Si l’unité est connectée à Internet, un message correspondant s’affiche sur le téléviseur lorsqu’une mise à jour du microprogramme est disponible (p.113). Il existe plusieurs autres fonctions permettant de personnaliser l’unité. Pour plus d’informations, reportez-vous aux pages suivantes : • Réglages d’entrée (p.81) • Réglages de scène (p.84) • Réglages des programmes sonores et des décodeurs d’ambiance (p.86) • Réglages des diverses fonctions (p.89) • Vue Informations (telle que signal audio et signal vidéo) (p.104) • Paramètres du système (p.105)

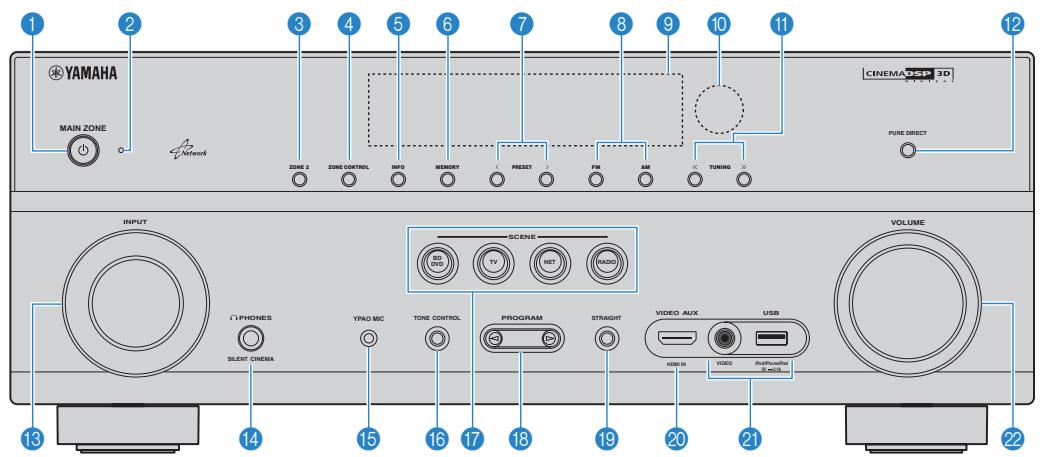

• Un iPod est en charge (p.58)
Active/désactive la sortie audio sur Zone2 (p.75).
Reçoit les signaux de la télécommande (p.5).
• Veille du réseau est activé (p.98) • Un iPod est en charge (p.58)
Active/désactive la sortie audio sur Zone2 (p.75).
Reçoit les signaux de la télécommande (p.5).
Pour le raccordement à une platine (p.31).
Pour le raccordement à un téléviseur compatible HDMI et la restitution de signaux vidéo/audio (p.23). En cas d’utilisation de la fonction ARC, le signal audio du téléviseur peut également être reçu par la prise HDMI OUT 1.

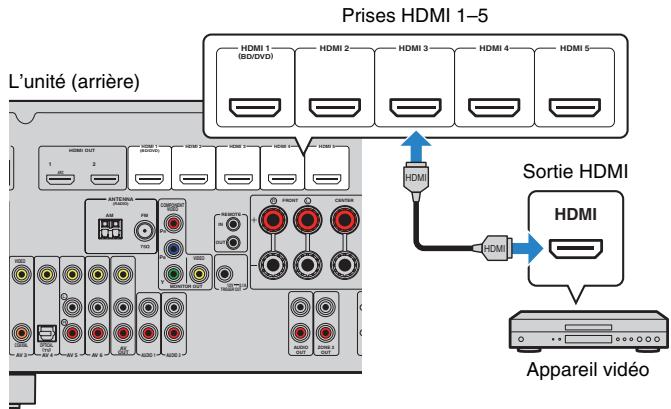

Pour le raccordement à des appareils de lecture compatibles HDMI et la réception de signaux vidéo/audio (p.28).
Zone2 et la restitution des signaux audio (p.73).
également être reçu par la prise HDMI OUT.
Pour le raccordement à des appareils de lecture compatibles HDMI et la réception de signaux vidéo/audio (p.28).

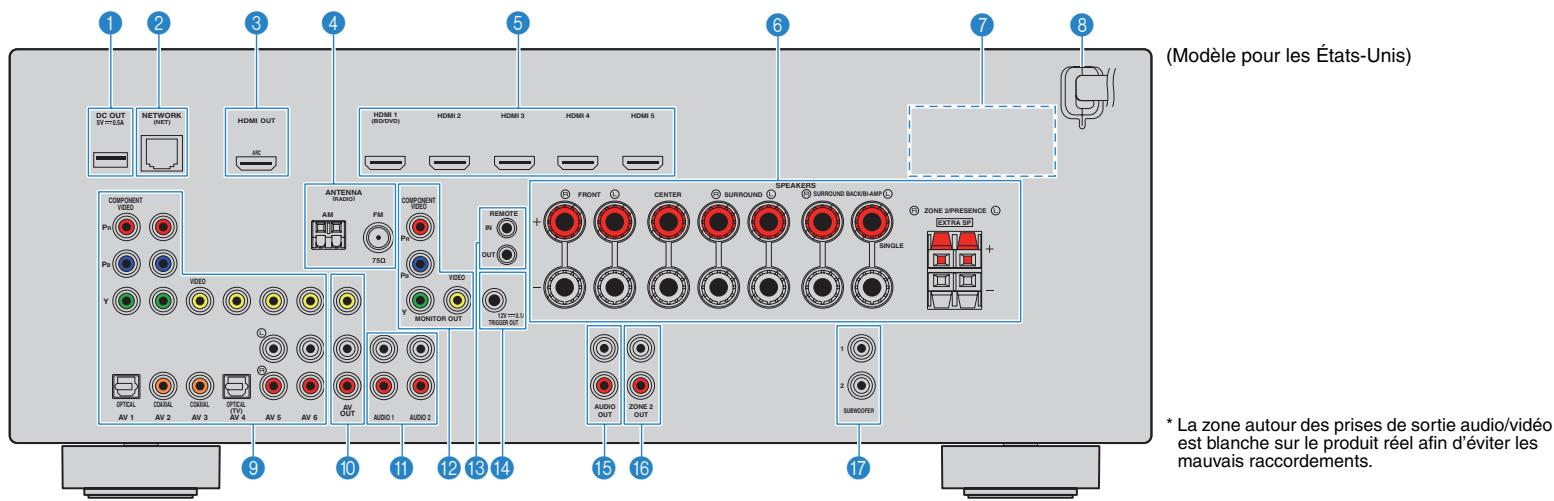

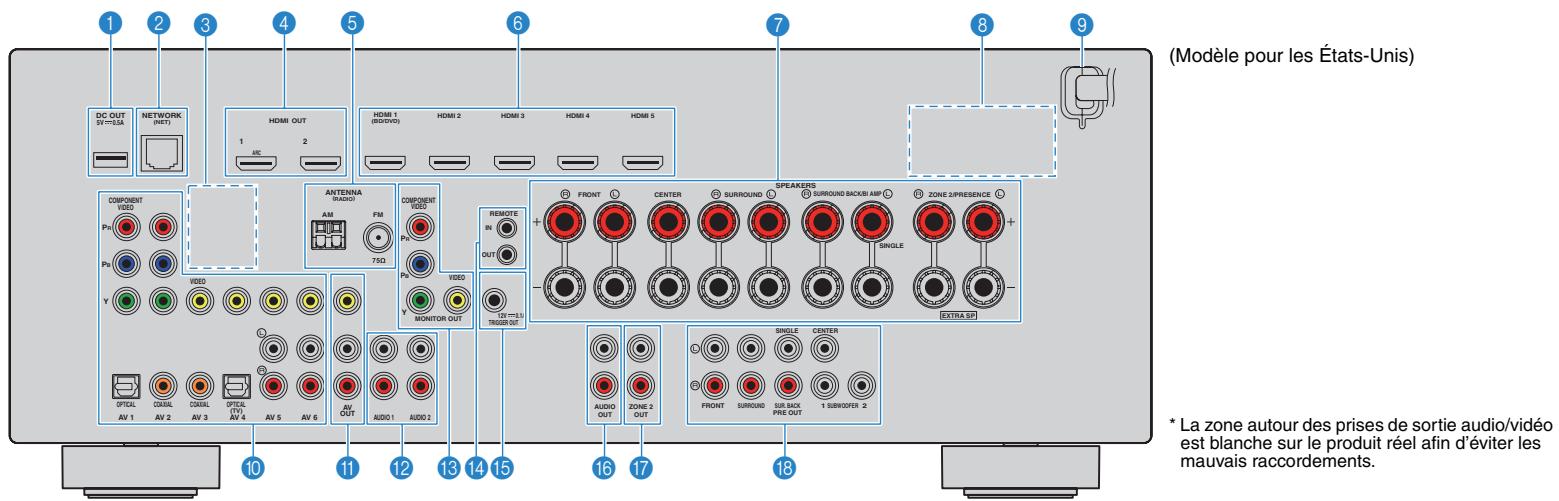

* La zone autour des prises de sortie audio/vidéo est blanche sur le produit réel afin d’éviter les mauvais raccordements.
Zone2 et la restitution des signaux audio (p.73).
Pour le raccordement à un caisson de graves avec amplificateur intégré (p.33).
PHONO (RX-V773 [Sauf pour les modèles destinés aux États-Unis et au Canada]) Prises PHONO
ENTER Confirme un élément sélectionné. RETURN Revient à l’écran précédent.
Raccordez les enceintes à l’unité.
Raccordez l’unité à un réseau.
La préparation est désormais terminée. Vous pouvez visionner des films, écouter de la musique, la radio et d’autres contenus sur l’unité !
Produit les sons d’ambiance des voies arrière gauche/droite.
Pour créer un champ sonore 3D naturel, utilisez-les comme enceintes de présence. • Deux caissons de graves raccordés à l’unité produisent les mêmes sons.

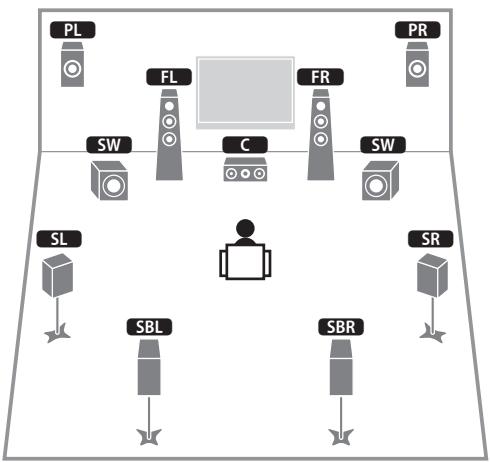

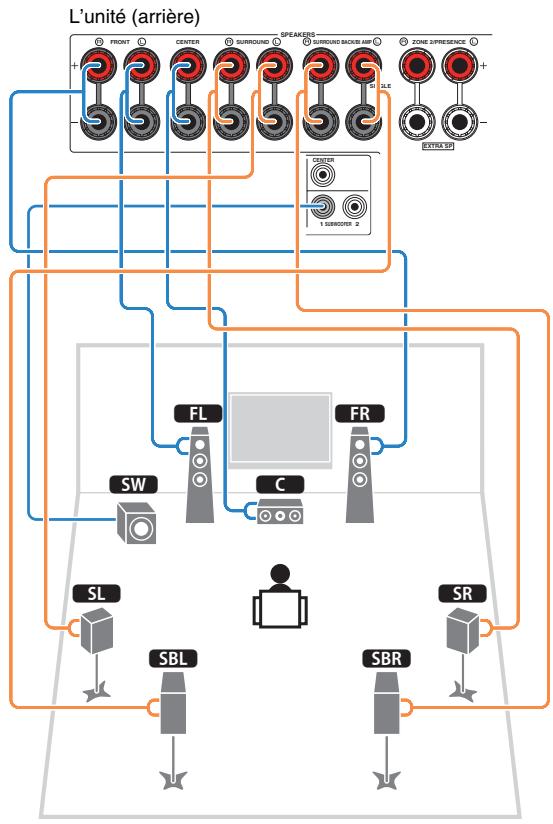

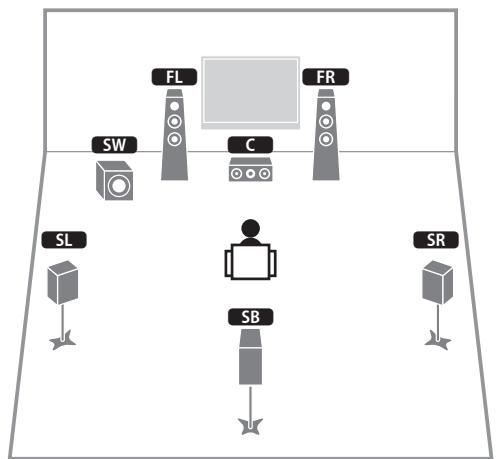

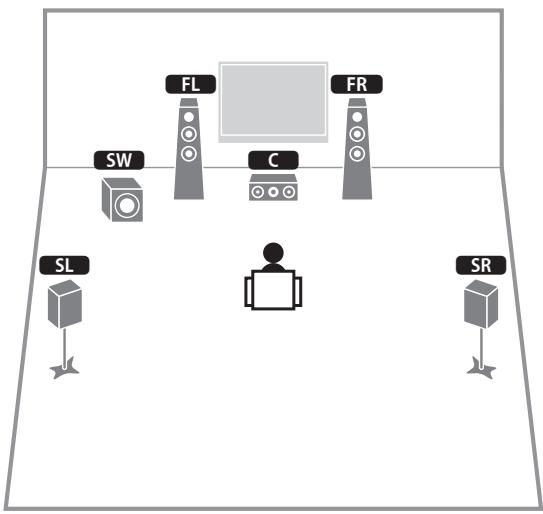

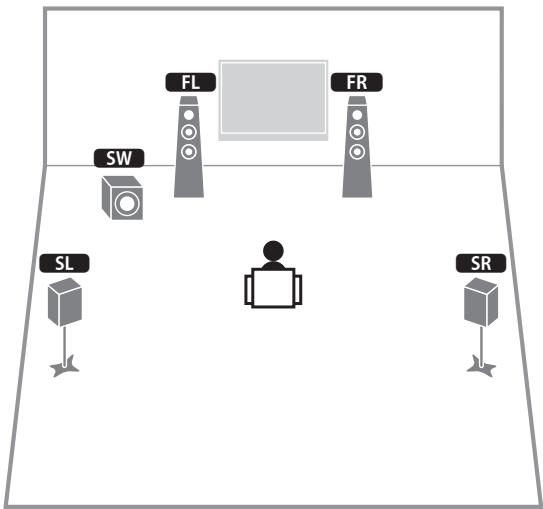

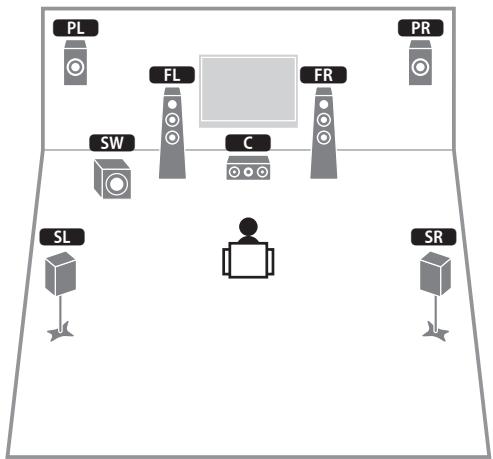

Système à 7.1 voies (avec enceintes de présence)

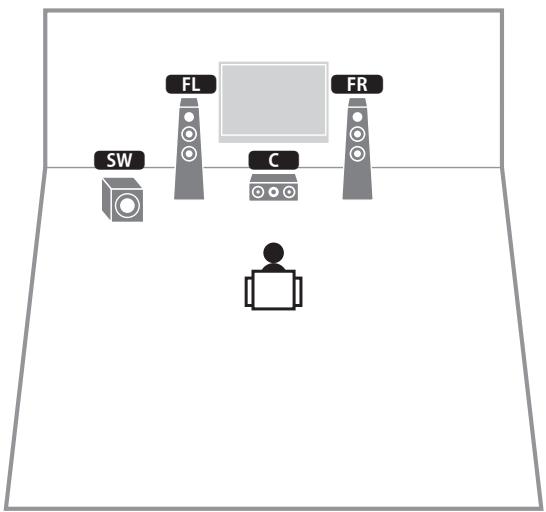

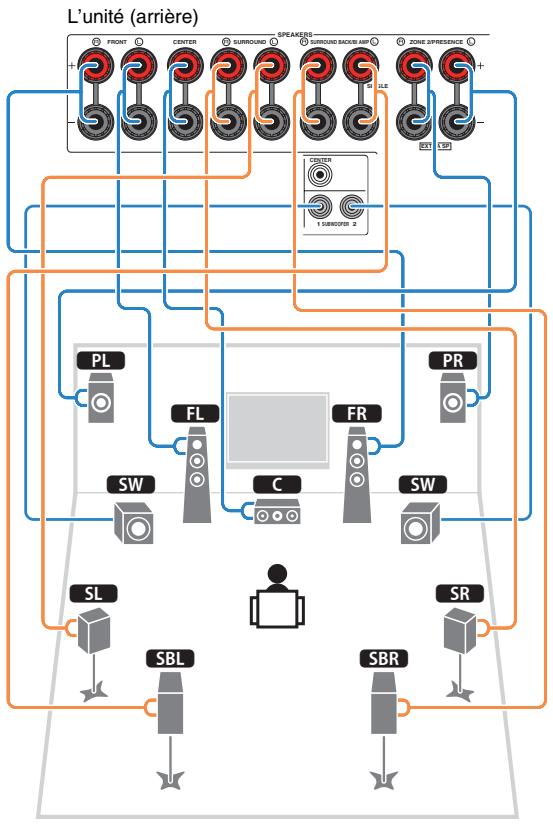

à l’unité. Les schémas suivants indiquent comment raccorder les systèmes à 7.1+2, 7.1 et 6.1 voies. Pour les autres systèmes, raccordez les enceintes en vous reportant au diagramme de raccordement du système à 6.1-voies.

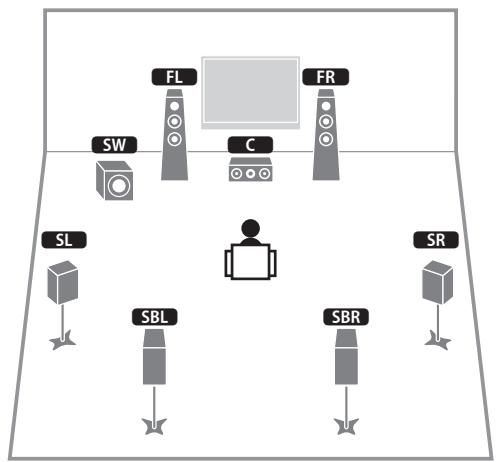

(avec enceintes d’ambiance arrière)
• Il est impossible d’utiliser des enceintes surround arrière avec des connexions bi-amplificatrices.

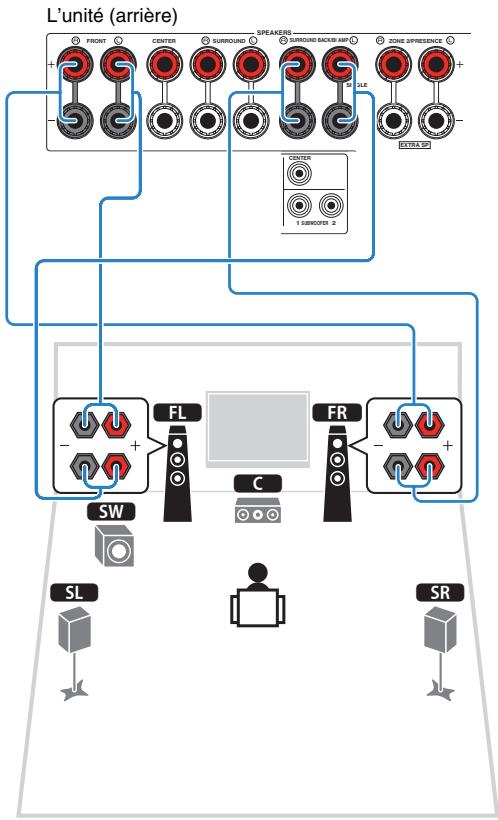

« Affect. amp puiss. » (p.91) du menu « Réglage » sur « 5ch BI-AMP » après avoir raccordé le câble d’alimentation à une prise secteur. L’unité (arrière)
Utilisez un câble de broche stéréo. Câble de broche stéréo

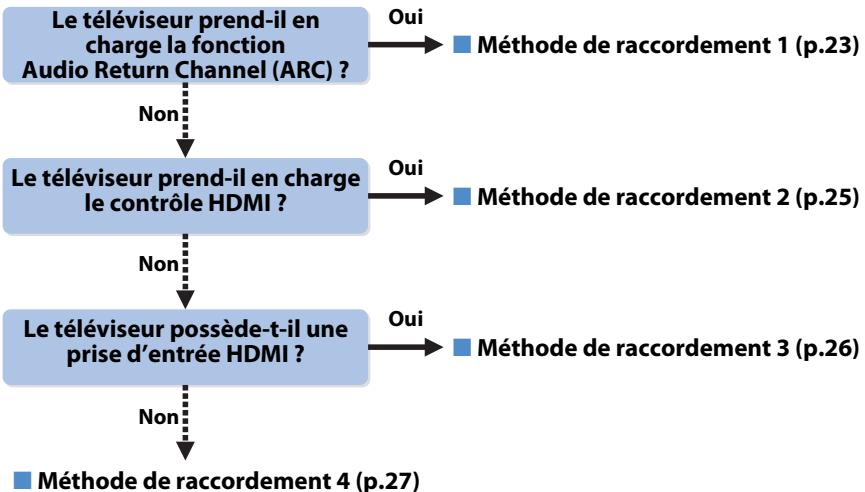

Reportez-vous au mode d’emploi du téléviseur pour choisir un mode de raccordement.

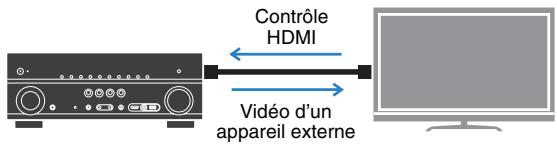

Audio Return Channel (ARC) ?
• (RX-V773 uniquement) Le contrôle HDMI n’est disponible que sur la prise HDMI OUT 1.
à l’aide d’un câble HDMI, vous pouvez contrôler l’alimentation et le volume de l’unité avec la télécommande du téléviseur. Vous pouvez également contrôler les appareils de lecture (tels qu’un lecteur BD/DVD compatible avec le contrôle HDMI) raccordés à l’unité à l’aide d’un câble HDMI. Pour plus d’informations, reportez-vous à la section « Contrôle HDMI » (p.126).
• Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • (RX-V773 uniquement) Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.27).
Cette fonction permet aux signaux audio de se déplacer dans les deux sens lorsque la fonction de contrôle HDMI est activée. Si vous raccordez à l’unité un téléviseur prenant en charge le contrôle HDMI et la fonction ARC à l’aide d’un seul câble HDMI, vous pouvez restituer des signaux vidéo/audio sur le téléviseur ou recevoir les signaux audio du téléviseur sur l’unité.
Au niveau du téléviseur : la vidéo de l’appareil de lecture s’affiche.
Si aucun son ne sort du téléviseur, vérifiez que l’option « ARC » (p.97) du menu « Réglage » est réglée sur « Activé ».
• Si le son est interrompu lors de l’utilisation de la fonction ARC, réglez l’option « ARC » (p.97) du menu « Réglage » sur « Désactivé » et utilisez un câble optique numérique pour transmettre des signaux audio TV sur l’unité (p.25).
également modifier l’attribution d’entrée pour SCENE(TV).
(p.96) du menu « Réglage ». • (RX-V773 uniquement) Le contrôle HDMI n’est disponible que sur la prise HDMI OUT 1.
• Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • (RX-V773 uniquement) Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.27).

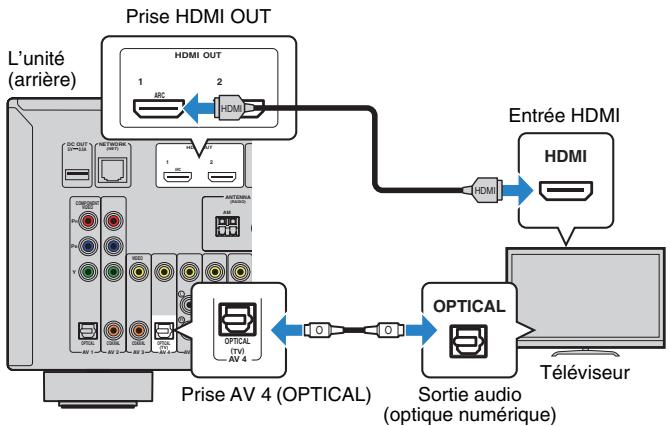

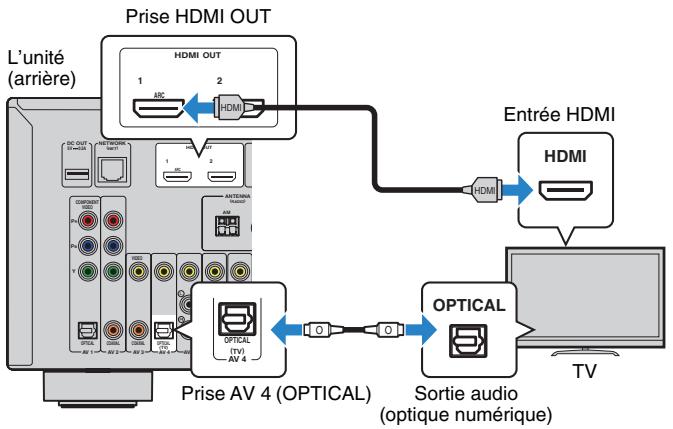

Raccordez le téléviseur à l’unité à l’aide d’un câble HDMI et d’un câble optique numérique. Prise HDMI OUT L’unité • Si l’unité n’est pas synchronisée avec les opérations d’alimentation du téléviseur, vérifiez la priorité du réglage de sortie audio pour le téléviseur.
OPTICAL pour raccorder le téléviseur, utilisez l’option « Entrée audio TV » (p.96) du menu « Réglage » pour modifier l’attribution de l’entrée audio du téléviseur. Pour utiliser la fonction SCENE (p.46), vous devez également modifier l’attribution d’entrée pour SCENE(TV).
• Si vous avez raccordé un appareil externe aux prises AV 4 ou si vous souhaitez utiliser une autre prise d’entrée (autre que la prise OPTICAL) pour raccorder le téléviseur, raccordez le téléviseur à la prise AV 1–6 ou à la prise AUDIO 1–2. Pour utiliser la fonction SCENE (p.46), vous devez également modifier l’attribution d’entrée pour SCENE(TV). • (RX-V773 uniquement) Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.27).
à composantes) Entrée vidéo (vidéo à composantes) Prises MONITOR OUT Prises d’entrée de l’unité Vidéo

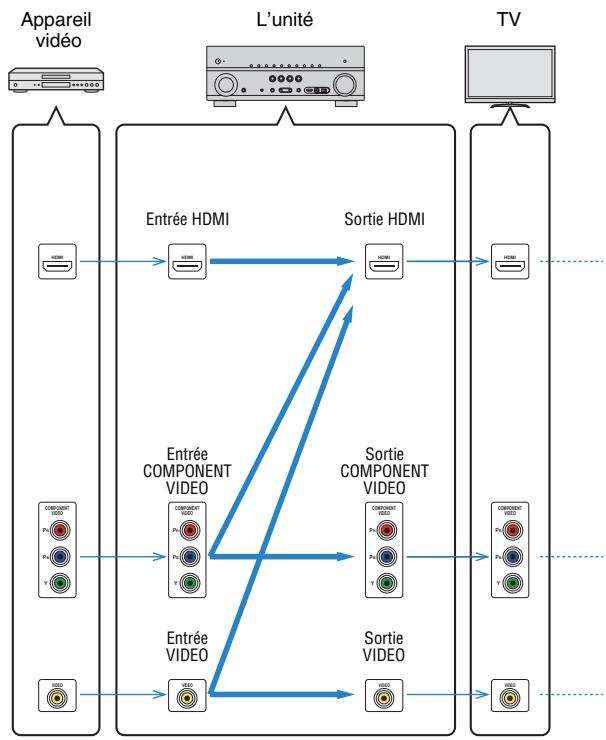

• Si la combinaison des prises d’entrée vidéo/audio disponibles sur l’unité ne correspond pas à votre appareil vidéo, modifiez-la en fonction des prises de sortie de votre appareil (p.29).
Prises de sortie sur l’appareil vidéo

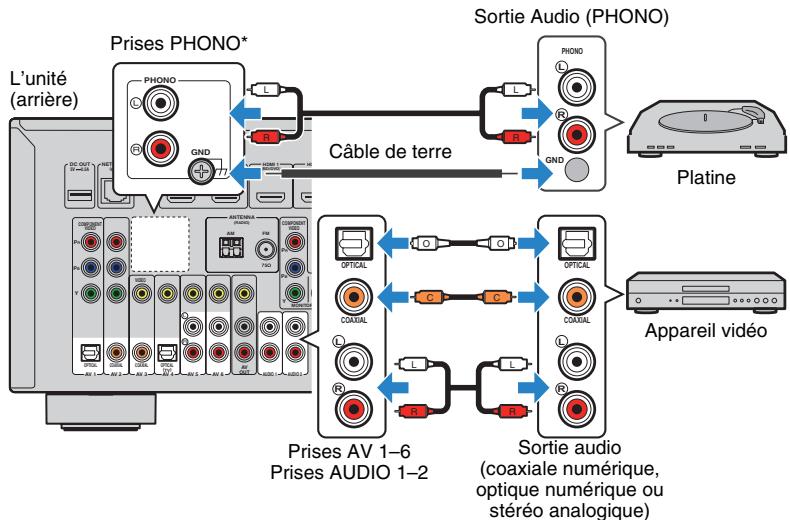

Raccorder des appareils audio tels qu’un lecteur CD, un lecteur de minidisques et une platine à l’unité. Selon les prises de sortie audio présentes sur votre appareil audio, choisissez l’un des raccordements suivants : Prises de sortie audio sur l’appareil audio
Avant de procéder au raccordement, arrêtez la lecture sur l’appareil et baissez le volume de l’unité.
• Vous devez préparer un câble HDMI correspondant aux prises de sortie de votre appareil.
(RX-V773 uniquement [sauf pour les modèles destinés aux États-Unis et au Canada]) • La prise PHONO de l’unité est compatible avec une cartouche MM. Pour se connecter à une platine au moyen d’une cartouche MC à faible tension, utilisez un transformateur survolteur.

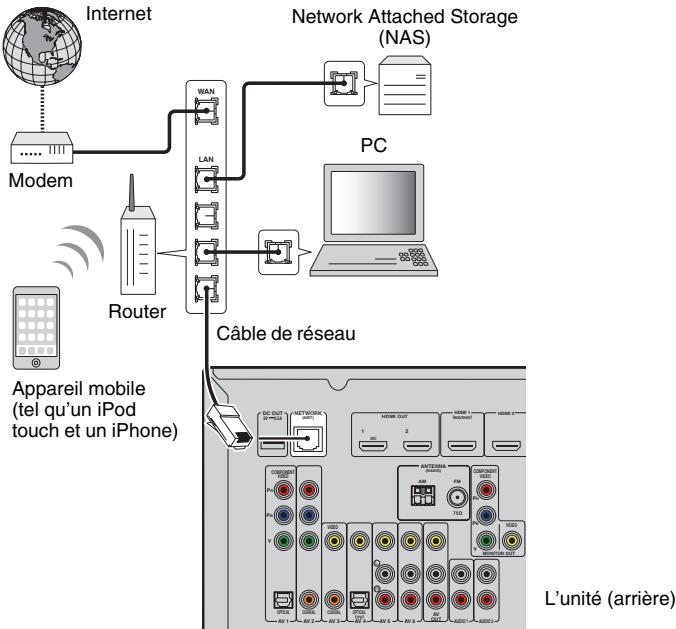

6 Raccordement à un réseau Raccordez l’unité à votre routeur au moyen d’un câble de réseau STP (câble droit CAT-5 ou supérieur) disponible dans le commerce. Vous pouvez écouter la radio Internet ou lire des fichiers de musique stockés sur des serveurs multimédias, de type PC et Network Attached Storage (NAS), sur l’unité.
• Les câbles de l’antenne AM n’ont pas de polarité.
• Pour utiliser ce service via Internet, nous vous recommandons d’utiliser une connexion à large bande.

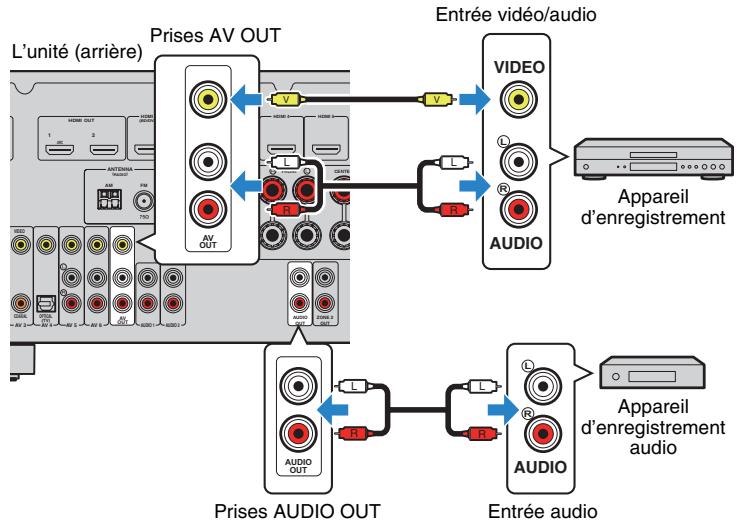

• Veillez à n’utiliser les prises AV OUT et AUDIO OUT que pour raccorder des appareils d’enregistrement.
– Lorsque vous utilisez un amplificateur externe qui ne dispose pas de dérivation de la commande du volume, ne raccordez aucun autre appareil (sauf l’unité) à l’amplificateur.
L’unité (arrière) 3 Prises SUR. BACK Sons de la voie surround arrière de sortie. Lorsque vous n’utilisez qu’un amplificateur externe pour la voie surround arrière, vous devez la raccorder à la prise SINGLE (côté gauche).
La fonction de déclencheur permet de contrôler un appareil externe conjointement aux opérations de mise sous/hors tension et de sélection d’entrée, par exemple). Si votre caisson de graves Yamaha est compatible avec un raccordement système ou un appareil doté d’une prise d’entrée de déclenchement, vous pouvez utiliser la fonction déclencheur en raccordant l’appareil externe à la prise TRIGGER OUT.
Caisson de graves Yamaha compatible avec un raccordement système
• Vous pouvez configurer les paramètres de la fonction de déclencheur dans « Sortie déclencheur » (p.101) du menu « Réglage ».

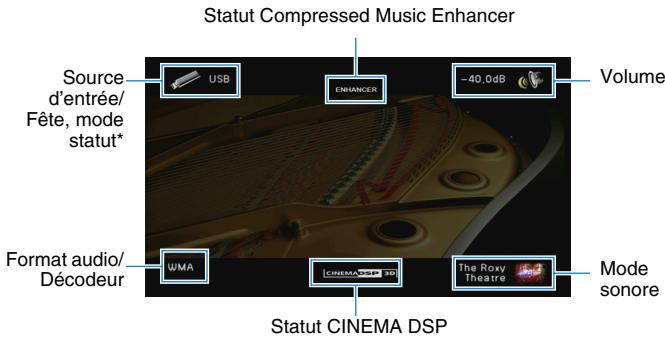

• Les informations affichées sur la face avant sont exclusivement présentées en anglais.
« Setup » et appuyez sur ENTER.

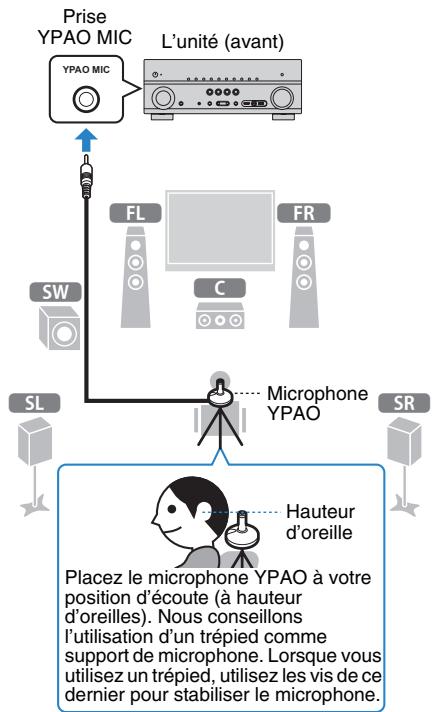

– Lors de la mesure, des signaux test sont restitués à un volume élevé. Assurez-vous que le signal test n’effraie pas les jeunes enfants. Évitez également d’utiliser cette fonction la nuit, où elle peut constituer une nuisance pour les autres.
Non toujours fixe. Prenez les mesures depuis une seule (par défaut) position. Les réglages de l’enceinte seront optimisés pour s’adapter à cette position (mesure unique).
Passez à l’étape 5.

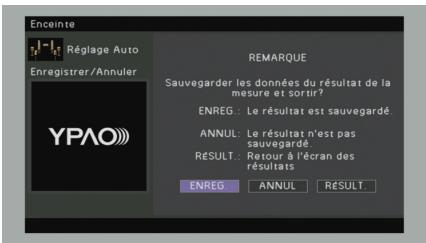

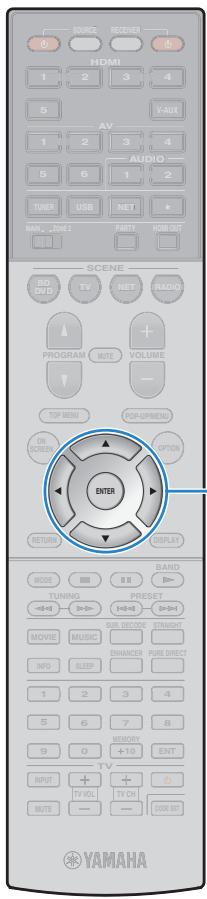

• Si vous effectuez des mesures multiples, placez le microphone YPAO fourni dans la position d’écoute que vous utiliserez le plus souvent.

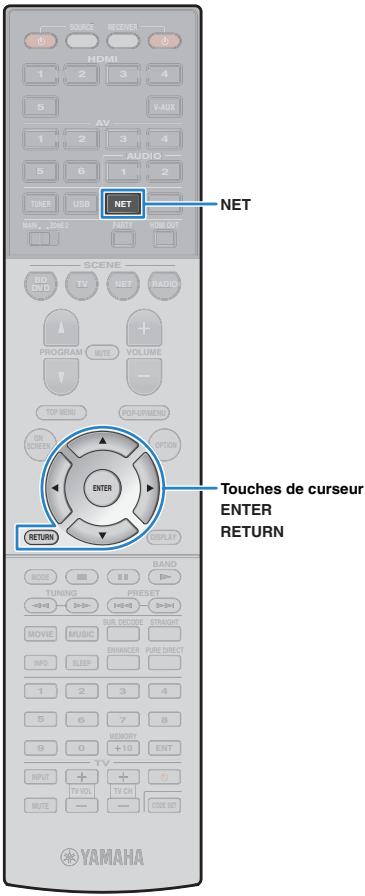

Touches de curseur ENTER RETURN
• Le microphone YPAO est sensible à la chaleur. Ne le placez pas dans un endroit où il pourrait être exposé directement à la lumière du soleil ou à des températures élevées (sur un équipement AV, etc.).

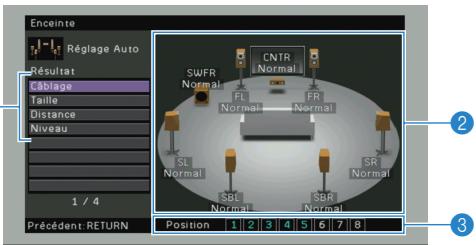

Inversé : Il se peut que le câble d’enceinte soit connecté avec la polarité opposée (+/-).

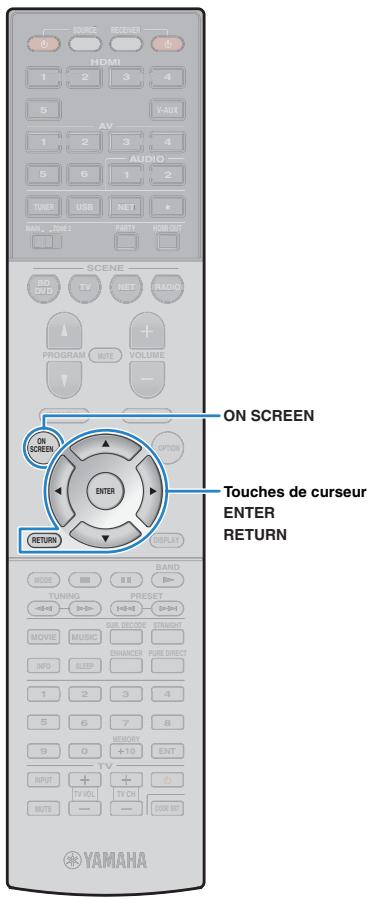

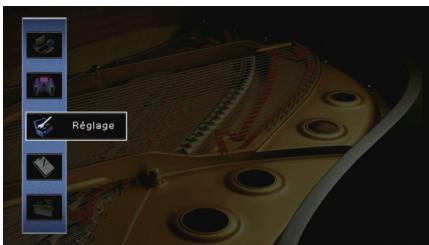

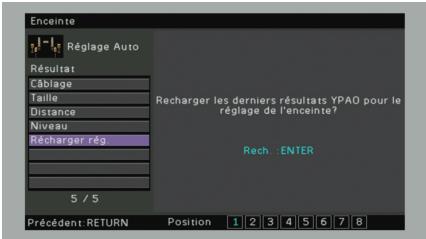

Dans le menu « Réglage », sélectionnez « Enceinte », « Réglage Auto », puis « Résultat » (p.88). Le microphone YPAO ne parvient pas à détecter de tonalité d’essai.

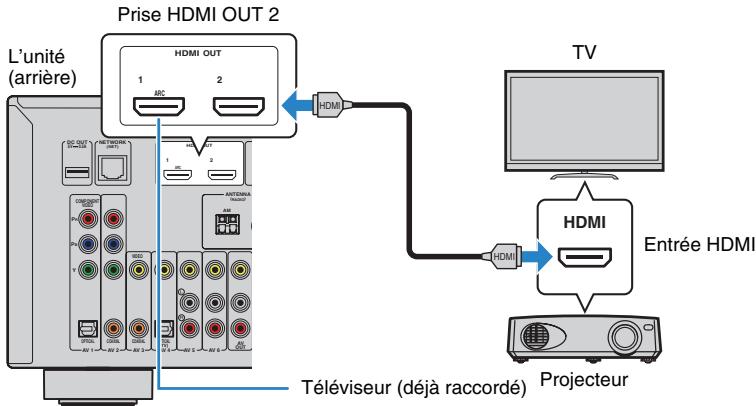

• Lorsque « HDMI OUT 1+2 » est sélectionné, l’appareil émet les signaux vidéo à la résolution la plus élevée que prennent en charge les deux téléviseurs (ou projecteurs) raccordés à l’unité. (Par exemple, si vous avez raccordé un téléviseur 1080p à la prise HDMI OUT 1 et un téléviseur 720p à la prise HDMI OUT 2, l’unité émet des signaux vidéo 720p.)
TONE CONTROL du panneau avant (p.79).

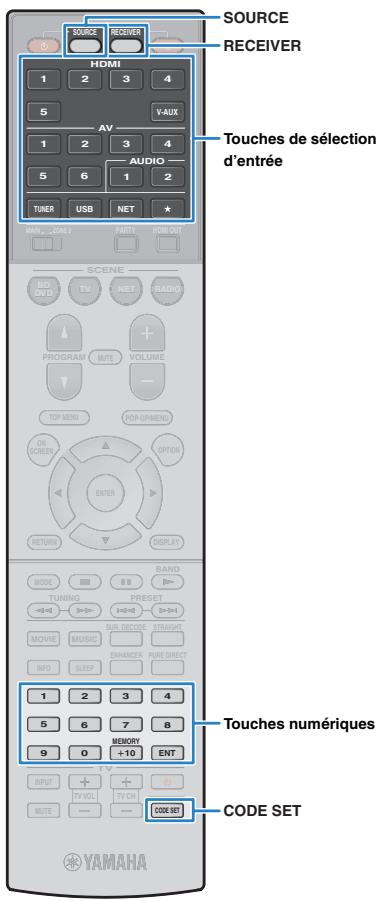

• Si vous n’avez pas encore enregistré le code de télécommande de l’appareil de lecture, reportez-vous à la section « Enregistrement de codes de télécommande pour les appareils de lecture » (p.109) avant d’effectuer cette opération. • Vous pouvez également configurer les attributions de scène dans le menu « Scène » (p.83). • La fonction de lecture SCENE link vous permet de démarrer la lecture d’appareils externes raccordés à l’unité via HDMI ou d’un produit Yamaha raccordé à la prise REMOTE OUT. Pour activer la fonction de lecture SCENE link, indiquez le type d’appareil dans « Pilot. périphér. » (p.84) du menu « Scène ».

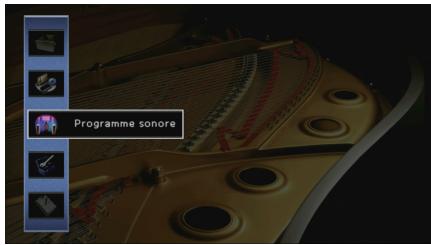

• Vous pouvez modifier les réglages des programmes sonores et des décodeurs d’ambiance dans le menu « Programme sonore » (p.85). • Le mode sonore peut être appliqué séparément à chaque source d’entrée. • Lorsque vous lisez des signaux audio avec une fréquence d’échantillonnage supérieure à 96 kHz, le mode de décodage direct (p.50) est sélectionné automatiquement. • Vous pouvez vérifier quelles enceintes restituent actuellement du son grâce aux témoins d’enceinte du panneau avant de l’unité (p.10) ou dans l’écran « Signal audio » du menu « Information » (p.103).
(ou Dolby Pro Logic II) adapté pour les jeux.

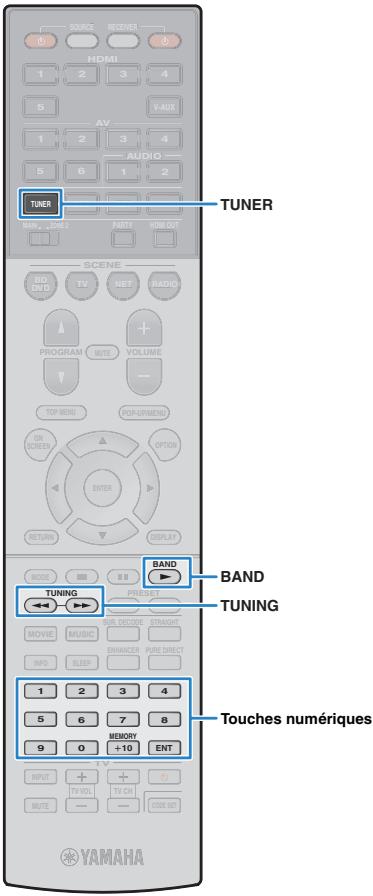

Profiter du son d’ambiance avec un casque (SILENT CINEMA)

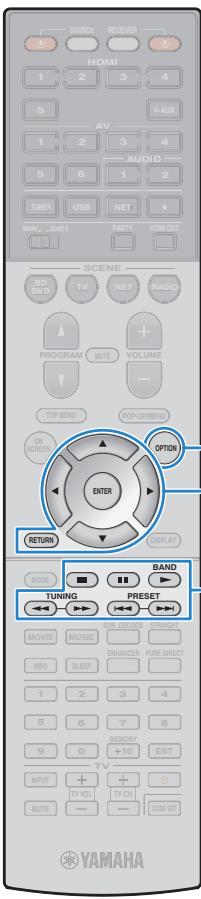

Réglage des pas de fréquence
• Le texte entre parenthèses correspond aux témoins de l’afficheur de la face avant.
Lorsque vous accordez une Radio Data System station d’émission (p.55), les informations Radio Data System (« Program Service », « Program Type, » « Radio Text » et « Clock Time ») s’affichent également.
(Sauf modèles pour le Royaume-Uni et l’Europe) Sélectionnez cette icône et appuyez sur ENTER pour basculer entre FM et AM.

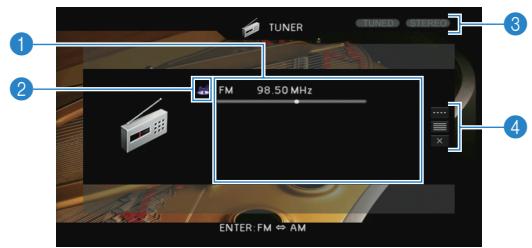

« TUNED » s’allume lorsque l’unité reçoit un signal provenant d’une station de radio. « STEREO » s’allume en cas de réception d’un signal stéréo. Pour fermer le sous-menu, appuyez sur RETURN.
POP-UP/MENU ON SCREEN

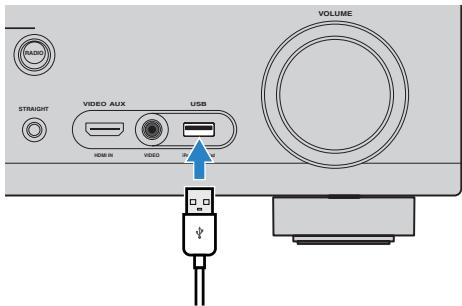

Raccordez votre iPod à l’unité à l’aide du câble USB fourni avec l’iPod.
• Pour lire des vidéos d’iPod sur l’unité, un câble AV Composite Apple (non fourni) est requis. Raccordez les fiches USB et vidéo composite du câble AV Composite Apple aux prises USB et VIDEO du panneau avant. Pour sélectionner une vidéo, utilisez l'iPod lui-même en mode lecture simple (p.60).
Passe à l’écran de lecture.
• Pour revenir à l’écran précédent, appuyez sur RETURN. • Pour utiliser l’iPod afin de sélectionner manuellement un contenu ou commander la lecture, passez en mode de lecture simple (p.60).
Pour fermer le sous-menu, appuyez sur RETURN.
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
96 kHz pour les fichiers WAV et FLAC et 48 kHz pour les autres fichiers. • Certaines fonctions risquent de ne pas être compatibles, selon le modèle ou le fabricant du dispositif de stockage USB.

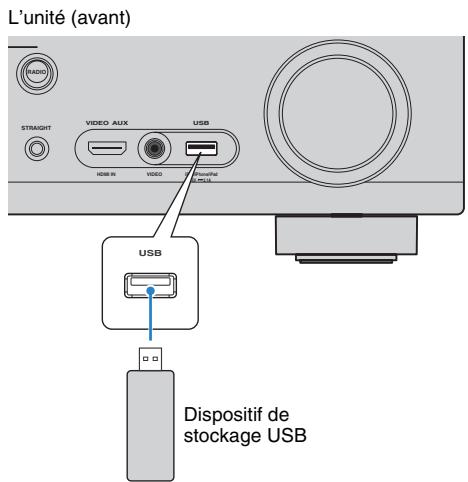

• Déconnectez le dispositif de stockage USB de la prise USB lorsque vous ne l’utilisez pas.

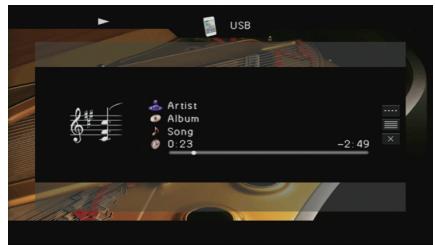

Passe à l’écran de lecture.

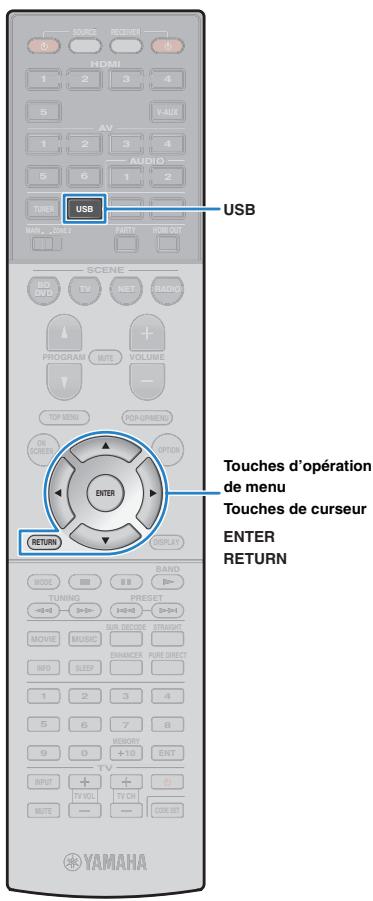

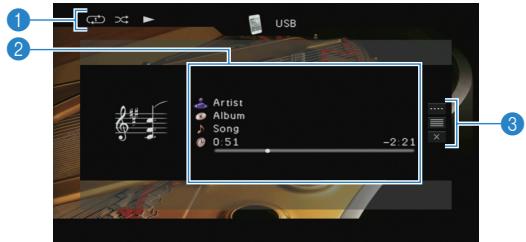

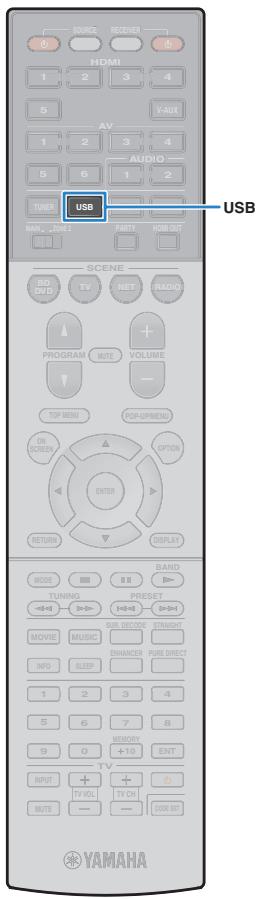

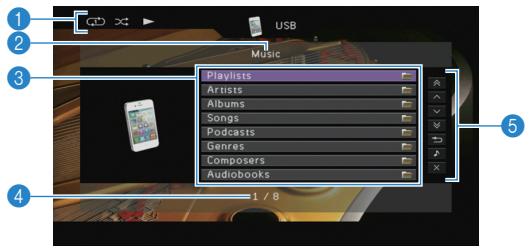

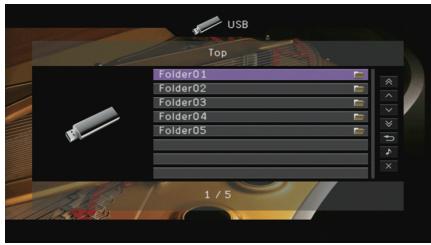

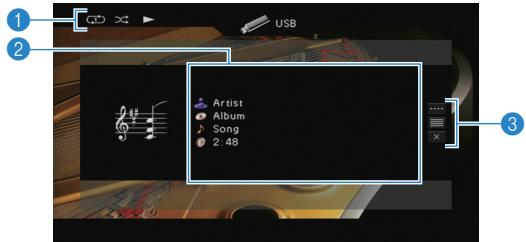

LECTURE ➤ Lecture de musique stockée sur un dispositif de stockage USB Fr
Pour fermer le sous-menu, appuyez sur RETURN. Menu
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
Réglage du partage de support

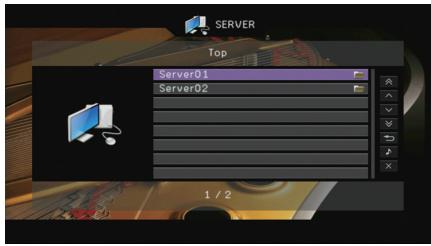

LECTURE ➤ Lecture de musique stockée sur des serveurs multimédias (PC/NAS)

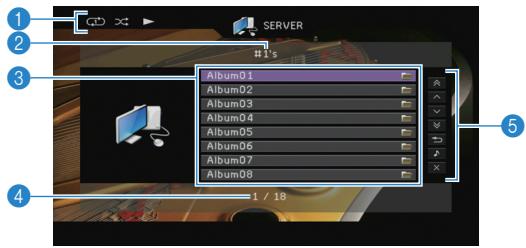

Affiche la liste du contenu du PC. Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.

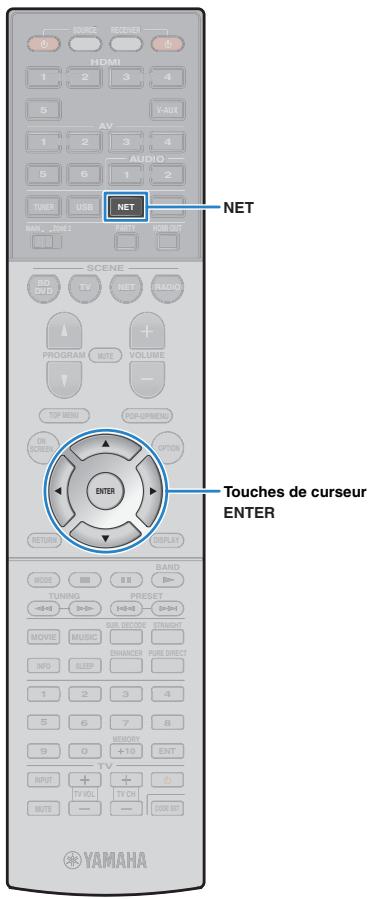

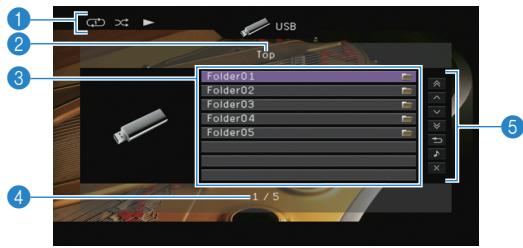

Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection. Menu Passe à l’écran de lecture.
LECTURE ➤ Lecture de musique stockée sur des serveurs multimédias (PC/NAS)
Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN. Menu
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
• Vous pouvez également utiliser un Digital Media Controller (DMC) compatible DLNA pour contrôler la lecture. Pour plus d’informations, reportez-vous à la section « Contrôle DMC » (p.83).
Pour fermer le sous-menu, appuyez sur RETURN. Menu
Accède à 10 pages en avant ou en arrière.

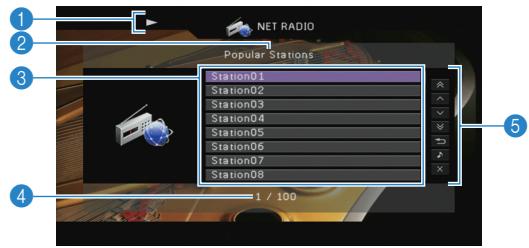

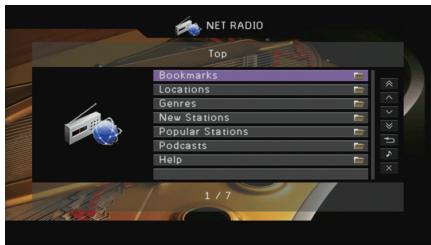

• Vous pouvez également enregistrer vos stations radio Internet favorites dans le dossier « Bookmarks » en accédant au site Web suivant à l’aide du navigateur Web de votre PC. Pour utiliser cette fonction, le vTuner ID de l’unité et votre adresse de courrier électronique sont nécessaires à la création de votre compte personnel. Vous trouverez le vTunerID (adresse MAC de l’unité) dans l’option « Réseau » (p.104) du menu « Information ». http://yradio.vtuner.com/

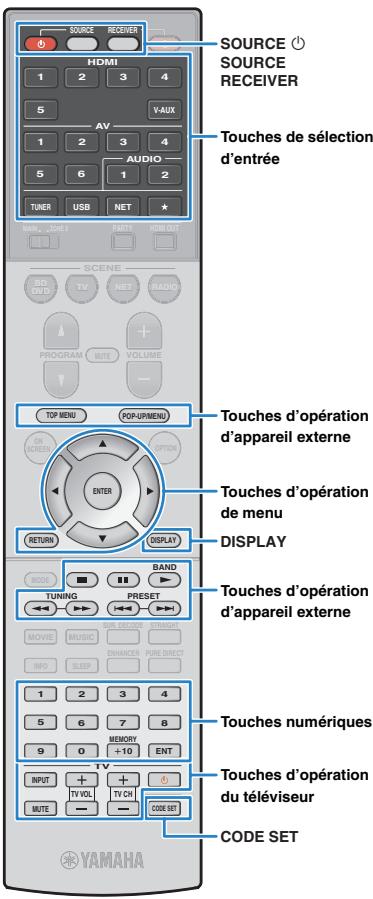

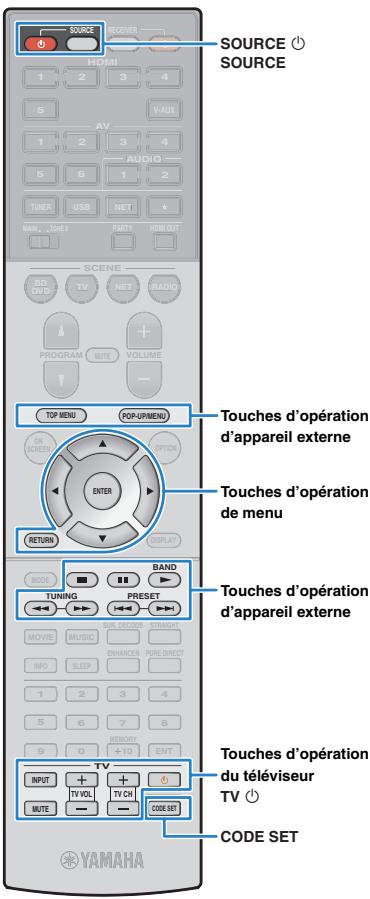

• Vous pouvez également utiliser les touches d’opération d’appareil externe (a, s, d, f, g) de la télécommande pour commander la lecture.
Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN.
Par exemple, pendant que vous regardez la télévision dans la salle de séjour (zone principale), une autre personne peut écouter la radio dans le bureau (Zone2).

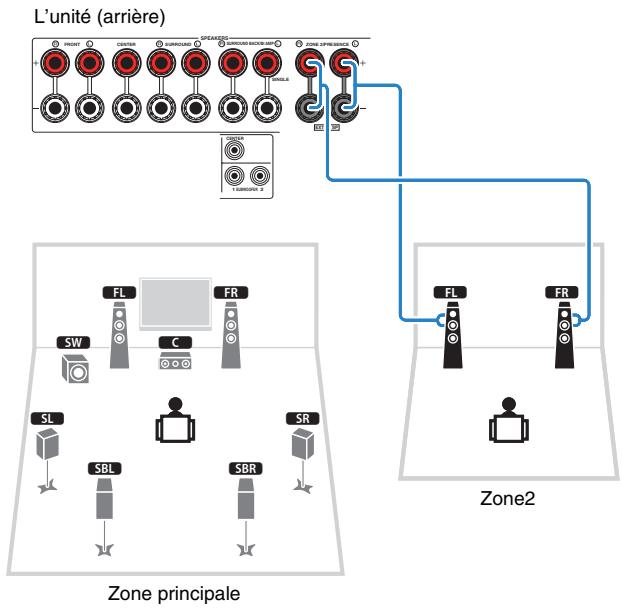

Raccordez l’appareil, qui sera utilisé dans la Zone2, à l’unité. La méthode de connexion varie en fonction de l’amplificateur utilisé (l’unité ou un amplificateur externe). Attention • Retirez le câble d’alimentation de l’unité de la prise électrique murale avant de raccorder les enceintes ou un amplificateur externe. • Veillez à ce que les fils conducteurs du câble de l’enceinte ne se touchent pas ou n’entrent pas en contact avec les parties métalliques de l’unité. Ce contact risque d’endommager l’unité ou les enceintes. Si un court-circuit survient au niveau des câbles de l’enceinte, le message « Check SP Wires » apparaît sur l’afficheur de la face avant lors de la mise sous tension de l’unité.
à une prise secteur.

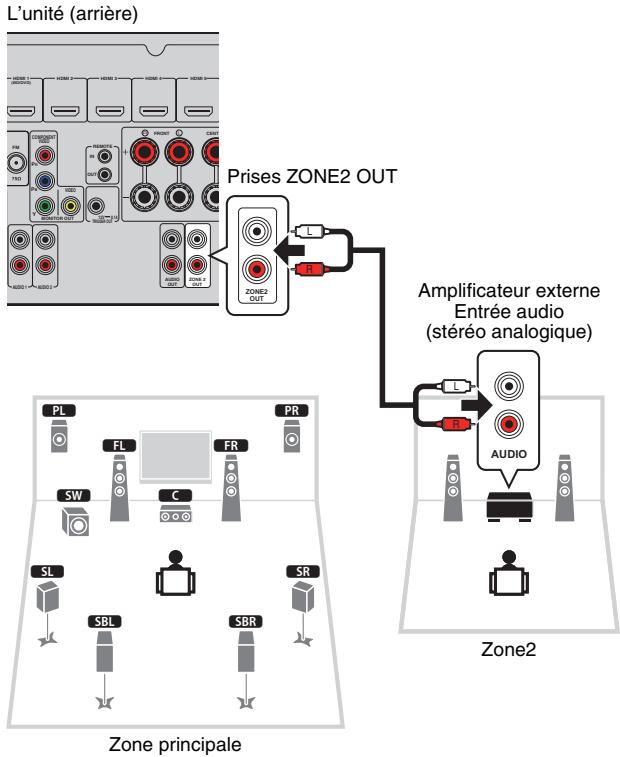

Raccordez l’amplificateur externe (avec commande du volume) placé dans Zone2 à l’unité à l’aide d’un câble à broche stéréo. L’unité (arrière) Si vous utilisez des produits Yamaha qui, comme cette unité, prennent en charge les connexions distantes, un émetteur de signal infrarouge est superflu. Vous pouvez transmettre les signaux de télécommande en raccordant les prises REMOTE IN/OUT aux mini-câbles monophoniques ainsi qu’à un récepteur de signal infrarouge. Prises REMOTE IN/OUT

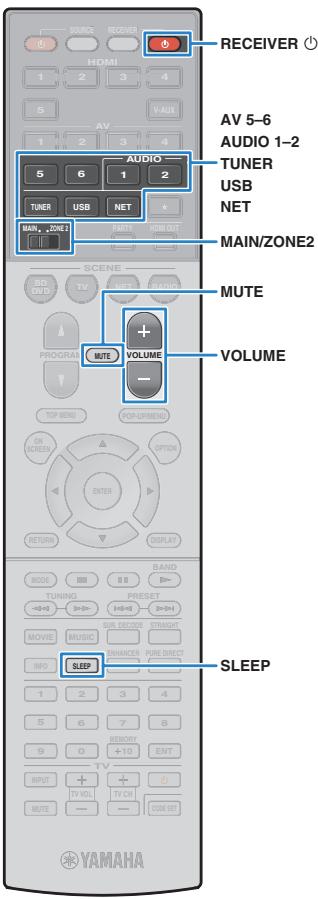

(p.108). Utilisez les touches suivantes pour sélectionner une source d’entrée.
(lorsque vous utilisez l’amplificateur interne de l’unité). Si vous utilisez un amplificateur externe, servez-vous de sa commande de volume.
• Pour éviter tout bruit inattendu, ne lisez jamais de CD DTS dans Zone2.

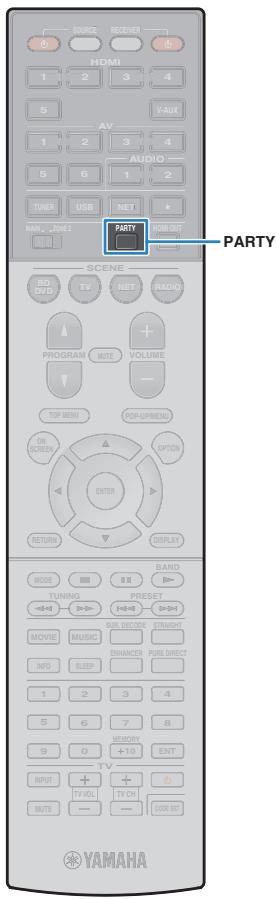

Lorsque le mode fête est activé, « PARTY » s’allume sur l’afficheur de la face avant.
Règle le volume du son des dialogues. Si vous n’entendez pas clairement le son des dialogues, vous pouvez accroître leur volume en augmentant ce réglage.
0à3 Réglage par défaut
étendu » est réglé sur « Auto ». Pour restituer les signaux dans un système à 6.1 ou 7.1 voies, réglez-la sur « bPLIIx Movie », « bPLIIx Music » ou « EX/ES ».
• Pour revenir à l’écran précédent pendant les opérations du menu, appuyez sur RETURN.

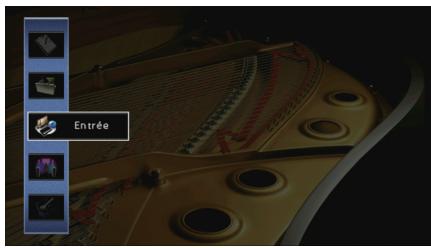

• Les éléments disponibles varient en fonction de la source d’entrée sélectionnée.

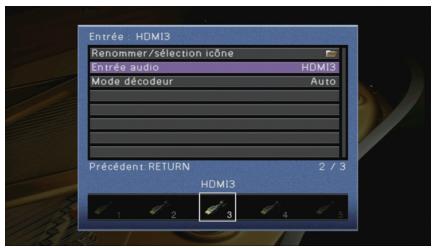

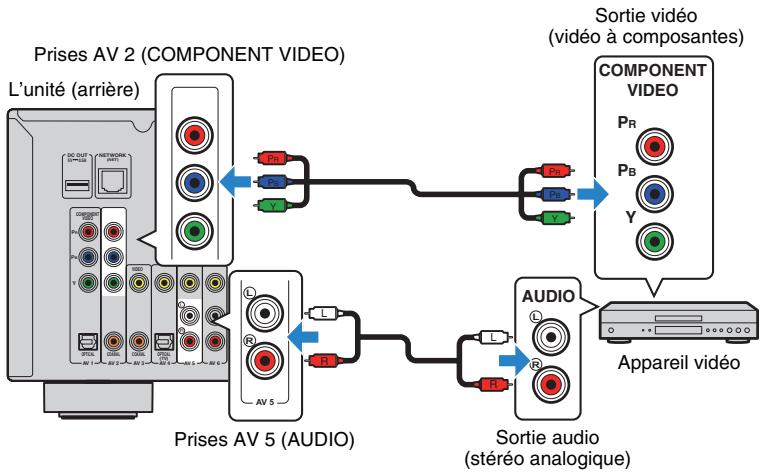

• Raccordement d’un appareil de lecture qui dispose de prises vidéo à composantes et de prises stéréo analogiques (tel qu’une console de jeux) Sources d’entrée HDMI 1–5, AV 1–2

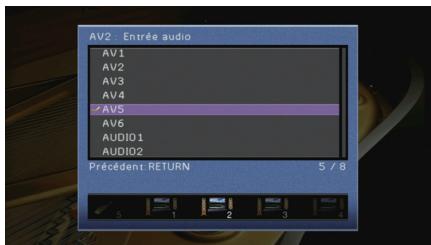

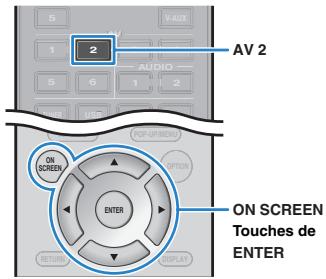

Sélectionnez « AV2 » ou « AV3 » et raccordez l’appareil aux prises audio correspondantes de l’unité à l’aide d’un câble coaxial numérique. • Vous ne pouvez pas modifier le modèle ou l’icône pour « USB » lorsqu’un iPod est raccordé.
(Pour une entrée audio via des prises audio analogiques) Sélectionnez « AV5 », « AV6 » ou « AUDIO1 » ou « AUDIO2 » et raccordez l’appareil aux prises audio correspondantes de l’unité à l’aide d’un câble de broche stéréo.

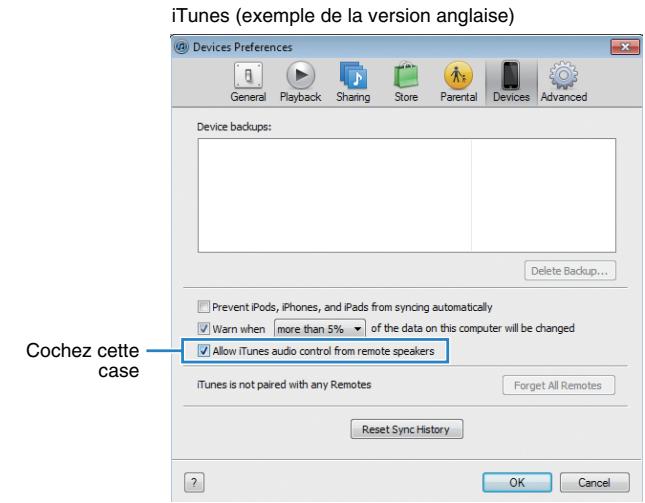

Windows Media Player 12) se trouvant sur le même réseau.

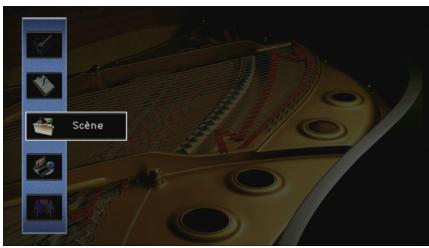

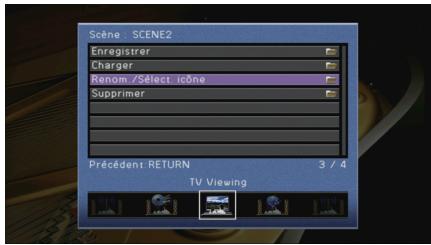

Sélectionnez « DÉTAIL » pour configurer le réglage de lecture SCENE link ou afficher les attributions de scène.

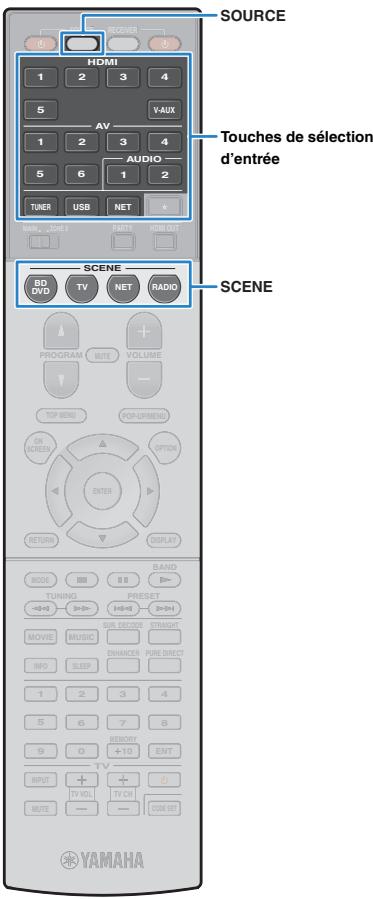

Rappelle une scène sélectionnée et démarre sa lecture sur un appareil externe raccordé à l’unité via HDMI ou sur un produit Yamaha connecté à la prise REMOTE OUT. (Lecture SCENE link) Réglages Sélectionnez cette option si un appareil compatible avec le contrôle HDMI (tel qu’un lecteur BD/DVD) est raccordé à l’unité via HDMI. Elle permet également d’activer le téléviseur s’il est compatible avec le contrôle HDMI.

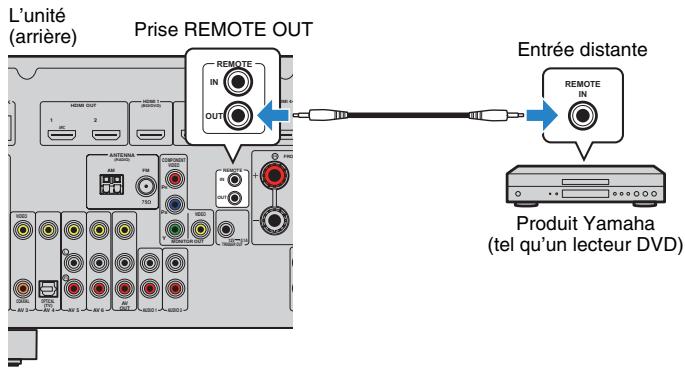

Sélectionnez cette option si un lecteur BD/DVD Yamaha est raccordé à la prise REMOTE OUT.
Sélectionnez cette option si un lecteur BD/DVD Yamaha est raccordé à la prise REMOTE OUT et si « IR: Yamaha BD/DVD 1 » ne fonctionne pas correctement.
Sélectionnez cette option si un lecteur CD Yamaha est raccordé à la prise REMOTE OUT.

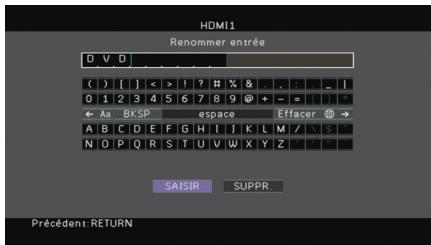

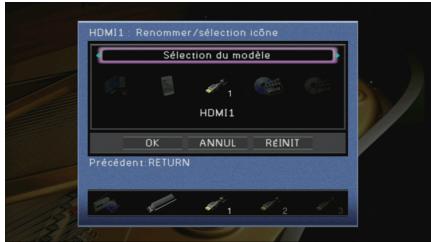

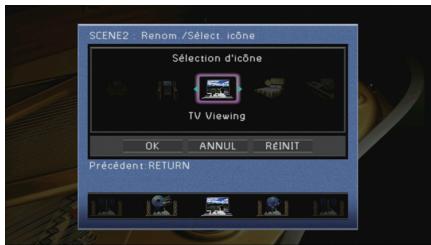

Appuyez sur ENTER accéder à l’écran de modification du nom. Utilisez les touches de curseur et ENTER pour renommer et sélectionnez « SAISIR » pour confirmer la saisie.

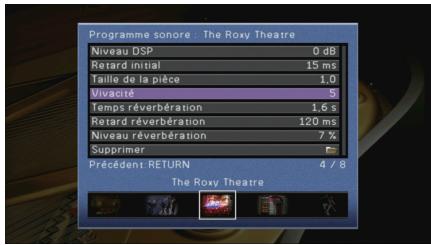

Ajuste l’effet d’élargissement du champ sonore de présence.
• Pour restaurer les réglages du programme sonore sélectionné à leurs valeurs par défaut, sélectionnez « Supprimer ».
6 0.1 à 2.0 Supérieur pour améliorer l’effet d’élargissement et inférieur pour le réduire.
Supérieur pour améliorer la réflectivité et inférieur pour la réduire.
Supérieur pour enrichir le son de réverbération et inférieur pour obtenir un son clair.
Supérieur pour améliorer l’effet de délai et inférieur pour le réduire.
Règle le volume du son de réverbération.
0 à 10 (par défaut : 5) Supérieur pour améliorer le haut et inférieur pour améliorer le bas. Les enceintes de présence ne produisent pas de son lorsque « Balance hauteur » est réglé sur « 0 ».
Zone2 (p.73) en plus du système d’enceintes de la zone principale.
Règle les enceintes qui produisent les composantes basse fréquence de la voie avant. Réglages Aucun
Règle la limite inférieure des composantes basse fréquence qui peuvent être restituées à partir d’une enceinte dont la taille est réglée sur « Petite ». Un son de fréquence inférieur à la valeur spécifiée est produit à partir du caisson de graves ou des enceintes avant. Réglages 40 Hz, 60 Hz, 80 Hz (par défaut), 90 Hz, 100 Hz, 110 Hz, 120 Hz, 160 Hz, 200 Hz
Utilisez les touches de curseur pour sélectionner une enceinte et appuyez sur ENTER.
0,30 m à 24,00 m (1,0 ft à 80,0 ft), *incréments de 0,05 m (0,2 ft)
à partir des 7 bandes prédéfinies et (q/w) pour régler le gain. Fréquence : Utilisez les touches de curseur (e/r) pour régler la fréquence centrale de la bande sélectionnée et les touches de curseur (q/w) pour régler le gain.
Avant G, Avant D, Centre, Surround G, Surround D, Surr. arr. G, Surr. arr. D, Présence av. G, Réglage par défaut 0,0 dB
Règle la tonalité à l’aide d’un égaliseur. Configure les réglages de sortie audio.
« Sélection Auto/Manuel » est réglé sur « Manuel ». Vous pouvez effectuer un réglage précis de la synchronisation des signaux audio de sortie lorsque « Sélection Auto/Manuel » est réglé sur « Auto ». Plage de réglage 0 ms à 500 ms (incréments de 1 ms) Réglage par défaut 0 ms

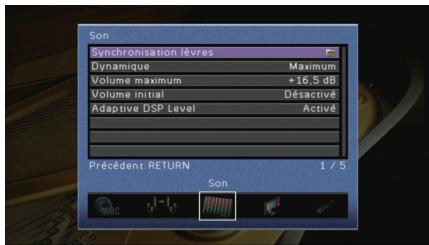

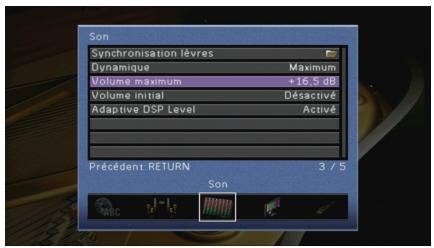

Lors de la lecture de signaux Dolby TrueHD, la dynamique est réglée automatiquement sur la base des informations de signal d’entrée.
Sélectionne la méthode de réglage du délai entre la sortie vidéo et audio.
-30,0 dB à +15,0 dB (incréments de 5,0 dB), +16,5 dB Réglage par défaut +16,5 dB

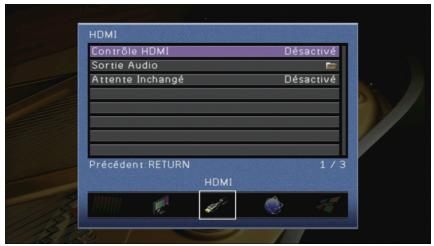

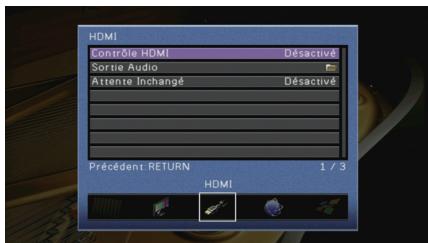

• Pour utiliser le contrôle HDMI, vous devez procéder au réglage de la liaison du contrôle HDMI (p.126) après avoir raccordé les appareils compatibles avec le contrôle HDMI.
Réglages AV 1–6, AUDIO 1–2 Réglage par défaut AV 4 à l’unité (si les signaux audio TV émis via ARC ne sont pas pris en charge par cette dernière), réglez « ARC » sur « Désactivé » et utilisez les enceintes du téléviseur.
Choisit d’utiliser ou non le contrôle HDMI pour lier le comportement de veille du téléviseur et de l’unité lorsque « Contrôle HDMI » est réglé sur « Activé ». Réglages Désactivé

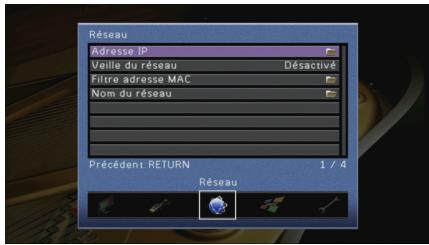

(veille du réseau). Réglages

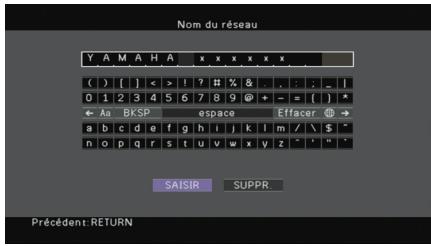

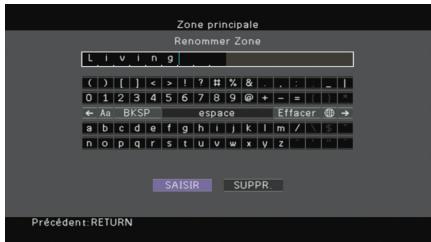

■ Procédure « SAISIR » pour confirmer la saisie.

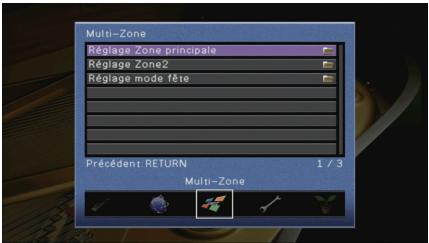

Configure le réglage de la zone principale.
Plage de réglage -30,0 dB à +15,0 dB (incréments de 5,0 dB), +16,5 dB Réglage par défaut +16,5 dB
Plage de réglage -4 à 0 (supérieur pour une luminosité plus forte) Réglage par défaut
Change le nom de zone (pour Zone2) qui apparaît sur l’afficheur de la face avant ou sur l’écran du téléviseur. Vous pouvez modifier le nom de la zone de la même manière que pour « Renommer Zone » dans « Réglage Zone principale » (p.99).
(RX-V773 uniquement) Tout (par défaut)

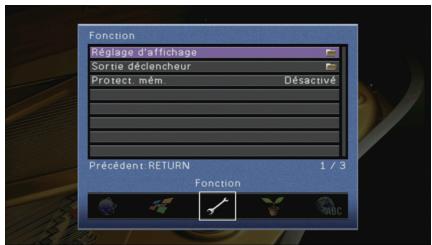

Lorsque « Mode déclencheur » est réglé sur « Source », la transmission du signal électronique est synchronisée avec le basculement de l’entrée dans la zone principale ou dans Zone2.
Réglages Alimentation à rebours démarre sur l’afficheur de la face avant.

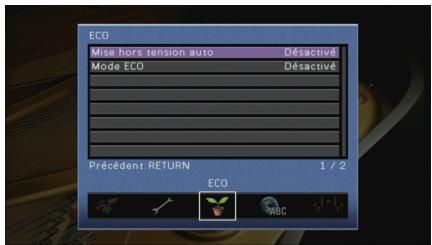

Lorsque le mode eco est activé, vous pouvez réduire la consommation d’énergie de l’unité. Réglages • Si vous voulez augmenter le volume du son, réglez « Mode ECO » sur « Désactivé ».

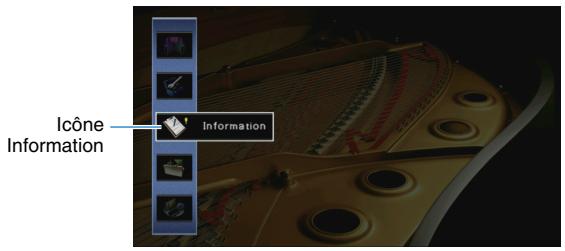

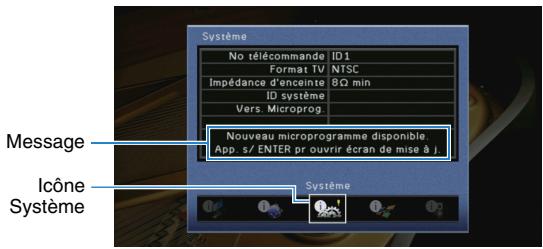

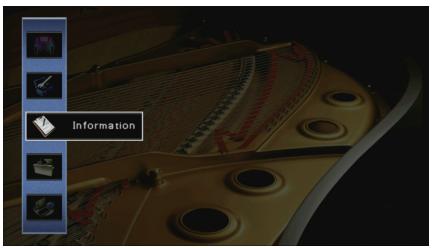

Vous pouvez consulter les informations relatives à l’unité à l’aide de l’écran du téléviseur.

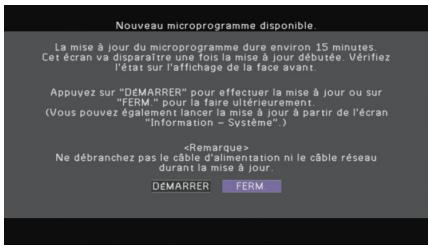

écran. Vous pouvez mettre à jour le microprogramme de l’unité en appuyant sur ENTER à l’écran et en suivant la procédure indiquée dans la section « Mise à jour du microprogramme de l’unité » (p.113).

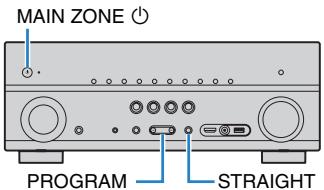

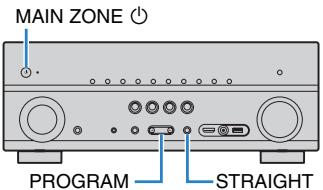

Tout en appuyant sur STRAIGHT sur le panneau avant et en maintenant cette pression, appuyez sur MAIN ZONE z.

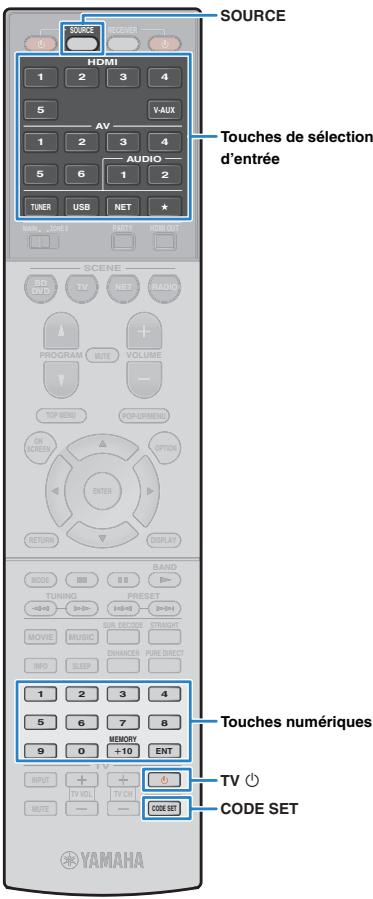

Modifiez le code de télécommande de l’unité de sorte qu’il corresponde au code de la télécommande (par défaut : ID1). Lors de l’utilisation de plusieurs récepteurs AV Yamaha, vous pouvez régler chaque télécommande avec un seul ID de commande pour leur récepteur correspondant. Réglages ID1 (par défaut), ID2 TU
Change le réglage de la fréquence de syntonisation FM/AM.
Il clignote 6 fois en cas d’échec de l’enregistrement. Répétez la procédure depuis l’étape 1.
Modification du type de signal vidéo (TV FORMAT)
N’effectuez pas cette procédure à moins que la mise à jour du microprogramme soit nécessaire. Veillez également à lire les informations fournies avec les mises à jour avant de mettre le microprogramme à jour.

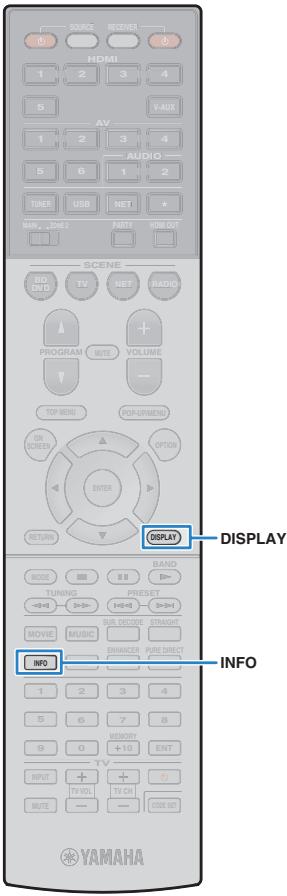

« NETWORK » et appuyez sur INFO pour lancer la mise à jour du microprogramme. Choix
• (RX-V773 [Modèles pour la Chine, la Corée, le Royaume-Uni et l’Europe] uniquement) Vous pouvez également attribuer une fonction à chaque clé à l’aide de la fonction d’apprentissage (p.110).
Une fois le code de télécommande associé à votre téléviseur enregistré, vous pouvez le commander à l’aide des touches d’opération du téléviseur quelle que soit la source d’entrée sélectionnée sur l’unité.
S’il ne fonctionne pas, essayez les autres codes.
(★), vous pouvez contrôler l’appareil à l’aide de la télécommande sans avoir à modifier la source d’entrée.
Par exemple, appuyez sur HDMI 1 pour définir le code de télécommande de l’appareil de lecture raccordé à la prise HDMI 1.
Il clignote 6 fois en cas d’échec de l’enregistrement. Répétez la procédure depuis l’étape 2.

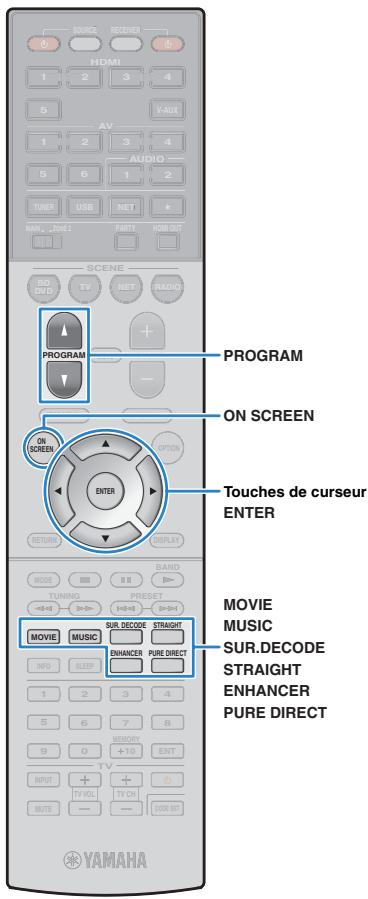

à une touche SCENE, reportez-vous à la section « Configuration des attributions de scène » (p.46).
à laquelle vous voulez attribuer une fonction.
Pour un appareil de lecture : appuyez sur la touche de sélection d’entrée (correspondant aux prises d’entrée auxquelles l’appareil est raccordé). Pour un téléviseur : appuyez sur TV z.
étapes suivantes. a Appuyez sur CODE SET. b Appuyez sur RECEIVER. c Utilisez les touches numériques pour entrer « 9992 ».
Pour un téléviseur : appuyez sur TV z.
Répétez la procédure depuis l’étape 1.
Si vous avez changé les enceintes ou que vous possédez un nouveau système d’enceintes, utilisez Réglage Auto pour optimiser à nouveau les réglages des enceintes (p.37). Si vous souhaitez procéder à des réglages manuels, utilisez l’option « Réglage manuel » du menu « Réglage » (p.91).
« Message court » (p.100) dans le menu « Réglage » pour désactiver leur affichage.
Lorsque vous utilisez plusieurs appareils Yamaha, la télécommande peut actionner un autre produit Yamaha ou une autre télécommande peut fonctionner sur l’unité. Dans ce cas, enregistrez un code de télécommande différent pour les appareils que vous souhaitez commander à l’aide de chaque télécommande (p.105).
également régler le volume initial pour Zone2 (p.100).
Pour utiliser le contrôle HDMI, vous devez procéder au réglage de la liaison du contrôle HDMI (p.126). Une fois que vous avez raccordé les appareils compatibles avec le contrôle HDMI (tels que des lecteurs BD/DVD) à l’unité, activez le contrôle HDMI sur chaque appareil et procédez au réglage de la liaison du contrôle HDMI. Ce réglage est nécessaire chaque fois que vous ajoutez un nouvel appareil compatible avec le contrôle HDMI à votre système. Pour plus d’informations sur le fonctionnement du contrôle HDMI entre votre téléviseur et les appareils de lecture, reportez-vous au mode d’emploi de chaque appareil.
Vérifiez tout d’abord les points suivants : a Les câbles d’alimentation de l’unité, du téléviseur et des appareils de lecture (tels que des lecteurs BD/DVD) sont correctement raccordés aux prises secteur. b L’unité, le caisson de graves, le téléviseur et les appareils de lecture (tels que les lecteurs BD/DVD) sont sous tension. c Les connecteurs de chaque câble sont correctement insérés dans les prises de chaque appareil.
Contactez votre revendeur ou le centre d’entretien Yamaha le plus proche pour demander la réparation.
électrique externe (provoquée par un orage ou une décharge d’électricité statique), ou d’une baisse importante de la tension d’alimentation.
10 secondes pour initialiser et redémarrer l’unité.
(mode de mise en veille).
10 secondes pour initialiser et redémarrer l’unité.
L’unité reçoit des signaux qu’elle ne peut pas restituer.
Le câble d’enceinte raccordant l’unité et l’enceinte est défectueux. Si le raccordement est correct, remplacez le câble d’enceinte par un autre.
à l’unité avec un câble HDMI).
La restitution à partir du caisson de graves est désactivée.
« Réglage » sur « Utiliser » (p.92).
(High-bandwidth Digital Content Protection).
« Amplificateur » sur « Activé » (p.97).
(Si le téléviseur est raccordé à l’unité avec un câble audio) Le réglage de l’entrée audio du téléviseur ne correspond pas au raccordement réel.
L’option ARC est désactivée sur l’unité ou le téléviseur.
également l’option ARC sur le téléviseur.
à 2 voies (PCM par exemple).
Si nécessaire, modifiez le réglage de la sortie audio numérique de l’appareil de lecture.
Le câble raccordant l’unité et l’appareil de lecture est défectueux.
Une autre source d’entrée est sélectionnée sur le téléviseur.
(High-bandwidth Digital Content Protection).
Vous êtes trop éloigné de la station de transmission FM.
La réception radio AM est faible ou parasitée.
Sélectionnez la station manuellement (p.53).
Les stations radio ne peuvent pas être sélectionnées automatiquement.
Réglez l’orientation de l’antenne AM.
Utilisez une antenne AM extérieure. Connectez-la à la prise ANTENNA (AM), ainsi qu’à l’antenne AM fournie.
Utilisez le format de fichier pris en charge à la fois par l’unité et le serveur multimédia. Pour plus d’informations sur les formats de fichier pris en charge par l’unité, reportez-vous à la section « Lecture de musique stockée sur des serveurs multimédias (PC/NAS) » (p.65).
Le numéro de port varie en fonction de la station de radio.
La télécommande ne fonctionne pas sur les appareils externes.
(RX-V773 [Modèles pour la Chine, la Corée, le Royaume-Uni et l’Europe] uniquement)
Le code de télécommande de l’unité et celui de la télécommande ne sont pas identiques.
Bien que convenablement enregistrés, certains produits peuvent ne pas répondre à la télécommande.
L’unité ne parvient pas à accéder au dispositif USB.
Torsadez solidement les fils nus de chaque câble et raccordez-les correctement à l’unité et aux enceintes.
L’unité ne parvient pas à détecter le dispositif USB.
L’unité ne parvient pas à lire les morceaux stockés sur l’iPod pour une raison quelconque.
Ce décodeur ajoute un champ sonore arrière d’ambiance aux 5.1 voies d’origine.
Dolby Digital Plus est un format audio numérique compressé développé par DTS, Inc. qui prend en charge les systèmes audio 7.1 voies. Dolby Digital Plus est également totalement compatible avec les systèmes audio multivoies actuels prenant en charge le Dolby Digital. Cette technologie est utilisée pour les signaux audio des disques BD (Blu-ray Disc).
« Music mode » pour la musique, « Movie mode » pour les films et « Game mode » pour les jeux vidéo.
Le nombre de bits de quantification indique le degré de précision utilisé pour la conversion du niveau sonore en valeur numérique. Plus ce nombre est élevé, plus l’expression du niveau sonore est précise.
PCM est une technique qui permet de produire un signal audio numérique à partir d’un signal analogique, de l’enregistrer et de le transmettre. Cette technologie sert de base au développement de tous les autres formats audio. Elle est utilisée comme un format audio sans perte appelé PCM linéaire pour le son sur divers supports, tels que les CD et BD (disques Blu-ray).
L’un des formats audio numériques compressés développés par Microsoft Corporation. Avec les technologies psychoacoustiques, cette méthode de compression permet d’atteindre une fréquence de compression élevée. Elle permet de compresser une quantité de données d’environ 1/20 en conservant une qualité audio d’un certain niveau.
(High-bandwidth Digital Content Protection) et fournit une interface audio/vidéo sécurisée. Pour plus d’informations sur HDMI, visitez le site Web HDMI à l’adresse suivante : « http://www.hdmi.org/ ».
Dans le cas d’un système utilisant les composantes vidéo, le signal vidéo est séparé en signal de luminance Y et les signaux de chrominance Pb et Pr. Les couleurs peuvent être reproduites plus fidèlement car chaque signal est indépendant.
« x.v.Color » agrandit l’espace colorimétrique et permet ainsi de produire des images plus vives et naturelles.
Cette voie reproduit des signaux graves de basse fréquence et possède une plage de fréquences de 20 Hz à 120 Hz. Cette voie est ajoutée aux voies de toutes les bandes Dolby Digital ou DTS afin d’améliorer les effets sonores basse fréquence. Cette voie est appelée la voie 0.1 car elle se limite exclusivement aux signaux audio basse fréquence.
La sortie audio est parfois en retard par rapport à la sortie audio en raison de la complexité du traitement des signaux causée par l’augmentation de la capacité du signal vidéo. La synchro lèvres est une technique permettant de corriger automatiquement le décalage entre les sorties audio et vidéo.
• L’unité ne convertit pas les signaux vidéo de ligne 480 et de ligne 576 de façon interchangeable.
à l’aide de la télécommande du téléviseur. Vous pouvez également contrôler les appareils de lecture (tels que des lecteurs BD/DVD compatibles avec le contrôle HDMI) raccordés à l’unité à l’aide d’un câble HDMI. Pour plus de détails sur les raccordements, reportez-vous aux sections « Raccordement d’un téléviseur » (p.23) et « Raccordement d’appareils vidéo (tels que des lecteurs BD/DVD) » (p.28). Opérations accessibles à partir de la télécommande du téléviseur • Synchronisation en veille • Commande du volume, y compris la mise en sourdine • Basculement vers la source audio d’entrée à partir du téléviseur lorsque la source d’entrée de celui-ci est basculée sur son syntoniseur intégré
HDMI suivant après avoir raccordé le téléviseur et les appareils de lecture.
HDMI à votre système.
2 • Démarrage de la lecture sur l’appareil et mise sous tension du téléviseur avec sélection de scène (p.46) • Changement de la source d’entrée du téléviseur afin d’afficher le menu à l’écran (lorsque vous appuyez sur « ON SCREEN »)
Activez le contrôle HDMI sur l’unité, le téléviseur et les appareils de lecture (tels que les lecteurs BD/DVD compatibles avec le contrôle HDMI). Pour activer le contrôle HDMI sur l’unité, réglez l’option « Contrôle HDMI » (p.96) du menu « Réglage » sur « Activé » et configurez les options associées (« Entrée audio TV », « ARC » et « Synch. en veille »).
(Exemple) Au niveau du téléviseur : la vidéo de l’appareil de lecture s’affiche.
• Si l’unité n’est pas synchronisée avec les opérations d’alimentation du téléviseur, vérifiez la priorité du réglage de sortie audio pour le téléviseur. • Nous vous conseillons d’utiliser un téléviseur et des appareils de lecture du même fabricant afin que le contrôle HDMI fonctionne de façon optimale.
Type de signal audio
HDCP. Pour plus d’informations, reportez-vous au mode d’emploi de chaque appareil. • Pour décoder les signaux audio à train binaire sur l’unité, réglez correctement l’appareil source de sorte qu’il transmette directement les signaux audio à train binaire (sans les décoder). Pour plus d’informations, reportez-vous au mode d’emploi de l’appareil de lecture.
Notez que l’utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut avoir un effet néfaste sur ses fonctions de liaison sans fil. AirPlay, le logo AirPlay, iPad, iPhone, iPod, iPod nano et iPod touch sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d’autres pays.
Living Network Alliance. Tous droits réservés. Toute utilisation non autorisée est strictement interdite.
[Modèles pour les États-Unis et le Canada] 87,5 à 107,9 MHz [Modèle pour l’Asie et modèle standard] 87,5/87,50 MHz à 108,0/108,00 MHz [Autres modèles] 87,50 MHz à 108,00 MHz • Seuil de sensation douloureuse à 50 dB (IHF, 1 kHz, 100 % MOD.) Mono 3 µV (20,8 dBf) [Modèle pour l’Asie] CA 220 à 240 V, 50/60 Hz • Consommation [Modèles pour les États-Unis et le Canada] 400 W/500 VA [Modèle pour l’Asie et modèle Standard] 300 W [Autres modèles] 330 W • Consommation en veille Contrôle HDMI Désactivé, Attente Inchangé Désactivé 0,1 W (type) (nom des pièces et fonctions) 8 Afficheur de la face avant, informations ... 77 AirPlay 70 Ampleur centrale (menu Programme sonore) 87 Câble de terre 31 Câble HDMI 22 Câble HDMI à grande vitesse 22 Câble optique numérique 22 Câble vidéo à composantes 22 Capteur de la télécommande 5 Casque 8 Catégorie de programme sonore 48 Cellar Club (programme sonore) 49 ANNEXE (appareil de lecture) 28 Radio Data System (radio FM) 55 Radio Internet 68 Radio Text (Radio Data System) 55 Réglage des pas de fréquence (radio FM/AM) 53 Réglage dialogues (menu Option) 79 Réglage entrée (menu Option) 80 Réglage initial, restauration
Notice Facile
