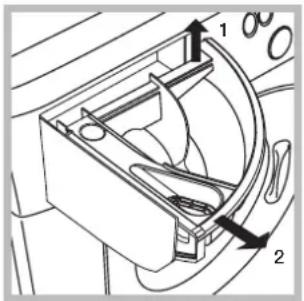

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 35

de cession ou de déménagement, veiller à

ce qu’il suive toujours le lave-linge pour que

son nouveau propriétaire soit informé sur son

mode de fonctionnement et puisse profiter des

conseils correspondants.

lation, l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

ne pas le raccorder et contacter le vendeur.

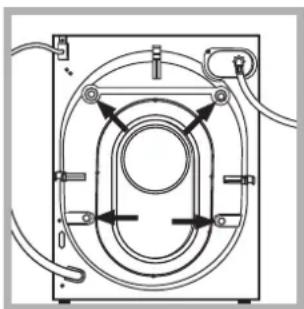

3. Enlever les 4 vis

de protection servant

au transport, le ca-

outchouc et la cale,

placés dans la partie

arrière (voir figure).

4. Boucher les trous à l’aide des bouchons

! Les pièces d’emballage ne sont pas des

jouets pour enfants.

1. Installer le lave-linge sur un sol plat et rigide,

sans l’appuyer contre des murs, des meubles

niveler l’appareil; son

angle d’inclinaison,

de travail, ne doit pas

Une bonne mise à niveau garantit la stabilité

du bruit et des déplacements en cours de

fonctionnement. Si la machine est posée sur

de la moquette ou un tapis, régler les pieds de

manière à ce qu’il y ait suffisamment d’espace

pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

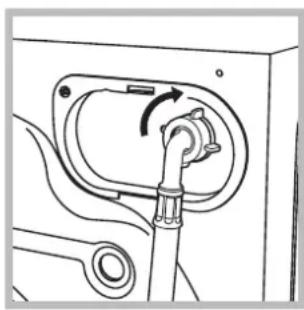

1. Reliez le tuyau d’ali-

mentation en le vissant

à un robinet d’eau froi-

de à embout fileté 3/4

2. Raccorder le tuyau

d’arrivée de l’eau au

lave-linge en le vis-

sant à la prise d’eau

prévue, dans la partie

arrière en haut à droi-

ou à un technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

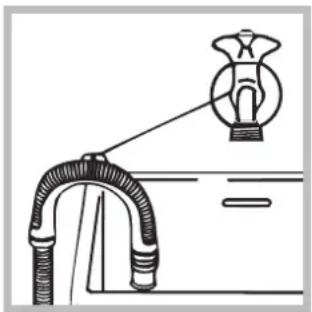

le plier, à un conduit

d’évacuation ou à une

placés à une distance

du sol comprise entre

ou bien l’accrocher à

un évier ou à une bai-

gnoire, dans ce cas,

plastique fourni avec

l’appareil au robinet

(voir figure). L’extré-

! L’utilisation d’un tuyau de rallonge est abso-

lument déconseillée mais si on ne peut faire

autrement, il faut absolument qu’il ait le même

diamètre que le tuyau original et sa longueur

ne doit pas dépasser 150 cm.

Branchement électrique

• la prise est bien reliée à la terre et est confor-

me aux réglementations en vigueur;

• la prise est bien apte à supporter la puissan-

ce maximale de l’appareil indiquée dans le

tableau des Caractéristiques techniques (voir

! Le lave-linge ne doit pas être installé dehors,

même à l’abri, car il est très dangereux de le

laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de

courant doit être facilement accessible.

que par des techniciens agréés.

Attention! Nous déclinons toute responsabi-

lité en cas de non-respect des normes énu-

pareil, effectuer un cycle de lavage avec un

produit lessiviel mais sans linge et sélectionner

Caractéristiques techniques

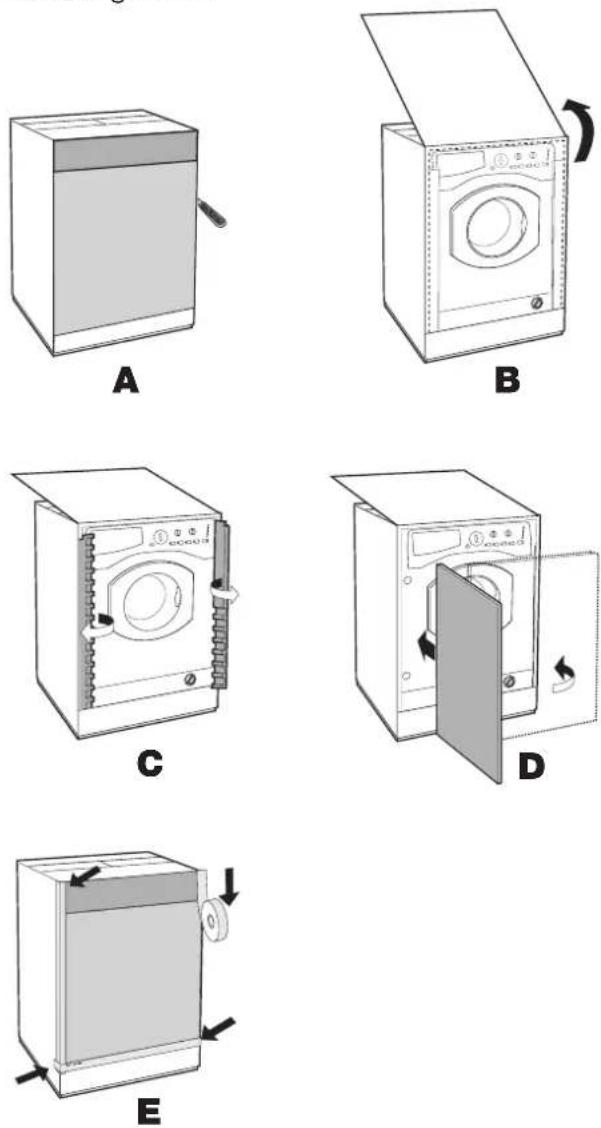

bois sur la porte et montage du machi-

ne à laver à l’intérieur des éléments:

Au cas où, après le montage du panneau en

bois, il faudrait expédier la machine pour son

installation finale, nous vous conseillons de la

laisser dans son emballage d’origine. L’embal-

lage a été justement réalisé de manière à per-

mettre le montage du panneau en bois sur la

machine sans déballer complètement le produit

(voir figures ci-dessous).

être articulé tant à droite qu’à gauche. Pour

plus de facilité d’emploi, nous conseillons

d’adopter le même sens d’ouverture que pour

le hublot dont les charnières sont montées sur

Montage des pièces sur la façade de la

- Montez les supports de la charnière sur la

façade, en positionnant le trou indiqué par une

flèche dans la fig. 1 vers l’intérieur de la façade

et interposez une cale (fig. 4/B). Utilisez les vis

côté du panneau, alignez le gabarit de perçage

avec le côté supérieur gauche du panneau en

vous servant des lignes tracées aux extrémités.

- Pour marquer l’emplacement des trous sur

le côté droit du panneau, alignez le gabarit de

perçage avec le côté supérieur droit du panneau.

- Réalisez à l’aide d’une fraise appropriée les

quatre emplace-ments où devront trouver

Montage des pièces sur le panneau en

- Montez les charnières aux emplacements

à l’opposé des charnières et fixez-le au moyen

- Montez la cheville en caoutchouc à sa place en bas.

Le panneau est à présent prêt, vous pouvez le

monter sur la machine.

Montage du panneau sur la machine.

Introduisez l’ergot de la charnière indiqué par la

flèche fig. 2 dans le logement du support char-

nière, poussez le panneau vers la façade de la

machine et fixez les deux charnières à l’aide

des deux vis type D.

Fixation du support de la base.

Si la machine est installée à une extrémité de

la cuisine intégrée, montez une ou les deux

glissières du socle comme illustré fig. 8 en ré-

glant leur profondeur en fonction de la position

du socle et, au besoin, fixez-le à ces dernières

fig. 9. Pour monter le support de la base, pro-

cédez comme suit (fig. 8): Fixez l’équerre P à

l’aide de la vis R, insérez le support de la base

Q dans la fente prévue et après l’avoir dûment

positionné bloquez-le à l’aide de l’équerre

d’assemblage P et de la vis R.

Montage de la machine à l’intérieur des

- Poussez la machine à travers l’ouverture en

- Pour régler la position du panneau en bois à la

verticale et à l’horizontale, servez-vous des vis C et

D comme illustré fig. 7.

Vous trouverez à l’intérieur

du couvercle en polystyrè-

ne (fig. 10): 2 traverses

La machine peut être réglée en hauteur (de 815

mm à 835 mm) à l’aide de ses 4 pieds.

Si vous souhaitez l’amener à une hauteur

supérieure à celle qui est indiquée plus haut,

c’est à dire jusqu’à 870 mm, utilisez les acces-

fixez-la à l’aide des vis I (en les vissant dans les

trous où étaient fixés les pieds originaux) puis

montez les nouveaux pieds H.

Procédez de même dans la partie arrière de la

Vous pouvez alors régler les pieds H pour élever

Pour régler la machine à une hauteur comprise

entre 870 mm et 900 mm, montez le listel M et

réglez les pieds H jusqu’à la hauteur souhaitée.

Pour monter le listel, procédez comme suit:

desserrez les trois vis N situées dans la partie

avant du couvercle, montez le listel M comme

illustré fig. 12 et serrez les vis N.

• Débrancher la fiche de la prise de courant

lors de tout nettoyage du lave-linge et pen-

dant tous les travaux d’entretien.

Nettoyage du lave-linge

Pour nettoyer l’extérieur et les parties en caou-

tchouc, utiliser un chiffon imbibé d’eau tiède et

de savon. N’utiliser ni solvants ni abrasifs.

sortir de son logement

Le laver à l’eau cou-

pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe auto-

nettoyante qui n’exige aucune opération d’en-

dans la préchambre qui protège la pompe,

placée en bas de cette dernière.

! S’assurer que le cycle de lavage est bien

terminé et débrancher la fiche.

vercle en le tournant

dans le sens inverse

montre (voir figure): il

est normal qu’un peu

en cas de craquèlements et de fissures: car

les fortes pressions subies pendant le lavage

pourraient provoquer des cassures.

! N’utiliser que des tuyaux neufs.FR

pour des raisons de sécurité, il faut les lire attentivement.

• Cet appareil est conçu pour un usage domestique.

partir de 8 ans et par les personnes dont les

capacités physiques, sensorielles ou menta-

les sont réduites ou qui ne disposent pas des

connaissances suffisantes, à condition qu’ils

soient encadrés ou aient été formés de façon

façon sûre et en comprenant les dangers qui

y sont liés. Les enfants ne doivent pas jouer

avec l’appareil. L’entretien et le nettoyage

ne doivent pas être effectués par les enfants

• Ne jamais toucher l’appareil si l’on est pieds nus et si les

mains sont mouillées ou humides.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine est

• Ne pas toucher à l’eau de vidange, elle peut atteindre des

températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécu-

rité qui protège contre les ouvertures accidentelles pourrait

• Veiller à ce que les enfants ne s’approchent pas de l’ap-

pareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer

• Avant d’introduire le linge, s’assurer que le tambour est

réglementations locales de manière à ce que les emballa-

ges puissent être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets

les appareils ménagers usagés ne soient pas jetés dans

le flux normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin d’optimiser

les composent et réduire l’impact sur la santé humaine et

l’environnement. Le symbole de la ‘’poubelle barrée’’ est

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la porte hublot à cause d’une

panne de courant pour étendre le linge, procéder comme

se trouve bien au-dessous de l’ouverture du hublot, si ce

n’est pas le cas vider l’eau en excès à travers le tuyau de

vidange dans un seau.

3. se servir de la languette indiquée, tirer vers soi jusqu’à

ce que le tirant en plastique se dégage de son cran d’arrêt;

tirer ensuite vers le bas et ouvrir l’hublot en même temps.

apposée sur tous les produits pour rappeler les obligations

de collecte séparée. Les consommateurs devront contac-

ter les autorités locales ou leur revendeur concernant la

démarche à suivre pour l’enlèvement de leur vieil appareil.36

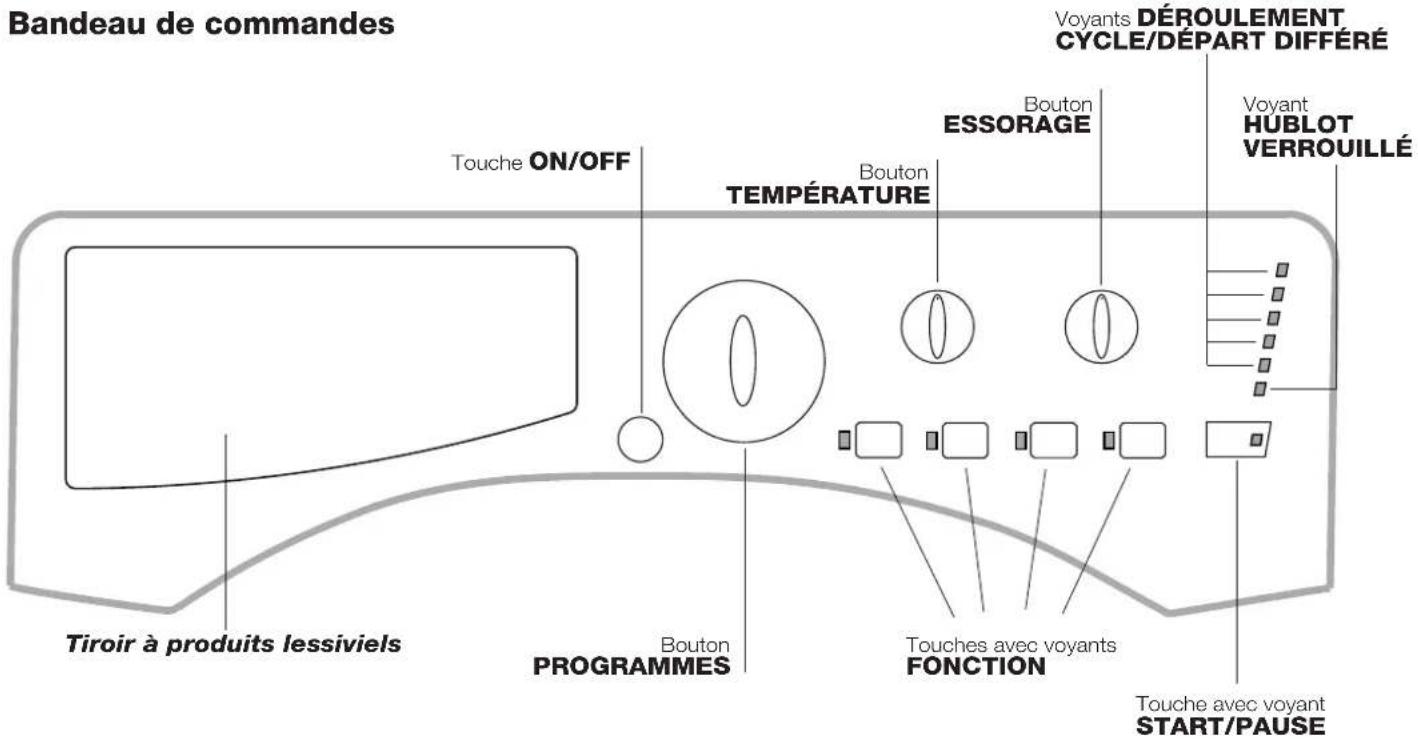

FR Tiroir à produits lessiviels: pour charger les produits

lessiviels et les additifs (voir “Produits lessiviels et linge”).

Touche ON/OFF: pour allumer ou éteindre le lave-linge.

Bouton PROGRAMMES: pour sélectionner les program-

mes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour sélectionner

les fonctions disponibles. Le voyant correspondant à la

fonction sélectionnée restera allumé.

Bouton TEMPÉRATURE: pour sélectionner la températu-

N.B.: pour effectuer une pause du lavage en cours, appu-

yer sur cette touche, le voyant correspondant se mettra à

clignoter en orange tandis que celui de la phase en cours

restera allumé fixe. Si le voyant HUBLOT VERROUILLÉ

est éteint, on peut ouvrir la porte.

Pour faire redémarrer le lavage exactement de l’endroit où

il a été interrompu, appuyer une nouvelle fois sur la touche.

Au fur et à mesure que le temps passe, le temps restant

est affiché avec clignotement du voyant correspondant.

Quand le temps sélectionné touche à sa fin, le voyant

clignotant s’éteint et le programme sélectionné démarre.

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré,

les voyants s’allument progressivement pour indiquer son

clignoter et la fonction n’est pas activée.

En cas de sélection d’une fonction incompatible avec une

autre précédemment sélectionnée, la seule à être activée

sera celle choisie en dernier.

dommager l’appareil, attendre que le voyant cesse de

clignoter avant d’ouvrir la porte.

N.B: si la fonction DÉPART DIFFÉRÉ est activée, le hublot

ne s’ouvre pas. Pour l’ouvrir il faut appuyer sur la touche

START/PAUSE qui met l’appareil en pause.

! Un clignotement rapide du voyant START/PAUSE (oran-

ge) simultané à celui des fonctions signale une anomalie

(voir “Anomalies et remèdes”).

Démarrage d’un programme

se mettra à clignoter.

2. Charger le linge et fermer le hublot.

3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré.

4. Sélectionner la température de lavage (voir “Personnalisations”).

5. Sélectionner la vitesse d’essorage (voir “Personnalisations”).

Eteindre le lave-linge en appuyant sur la touche ON/OFF.

froid, comparables à celles d’un lavage à 40°, sont assurées grâce à une action mécanique qui brasse en variant la vitesse et

avec des pics répétés et rapprochés.

Mix 30’ (programme 6) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et

permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme (6 à 30°C) permet de laver en-

semble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Mix 15’ (programme 7) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et

permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme (7 à 30°C) permet de laver en-

semble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.

Anti-bactérien (programme 8). Un programme hautes températures qui prévoit l’utilisation de produits javelisés à des

températures supérieures à 60°C. Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les compartiments

correspondants (voir paragraphe “Tiroir à produits lessiviels”).

Bonne nuit (programme 9). C’est un cycle silencieux qui permet de faire fonctionner le lave-linge la nuit quand le tarif d’élec-

s’arrête, cuve pleine. Pour procéder à l’essorage et à la vidange, appuyer sur la touche START/PAUSE, à défaut, l’appareil

procédera automatiquement au bout de 8 heures à l’essorage et à la vidange de l’eau.

Bébé (programme 10). Programme spécial, idéal pour le lavage des vêtements d’enfants souvent très sales, il élimine toute

trace de lessive du linge pour protéger leur peau délicate et éviter tout risque d’allergie. Spécialement conçu pour diminuer la

charge bactérienne, ce cycle utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques

ajoutés à la lessive.

En fin de lavage, l’appareil fait tourner le tambour lentement pour éviter de froisser le linge. Pour compléter le cycle appuyer

sur la touche START/PAUSE.

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de

nombreux facteurs tels que : température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.1) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 2 et une température de 60°C.

Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La températu- re effective de lavage peut différer de la température indiquée. 2) Programme de contrôle selon la directive 1061/2010: sélectionner le programme 3 et une température de 40°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La températu- re effective de lavage peut différer de la température indiquée.Pour tous les instituts qui effectuent ces tests :2) Programme coton long: sélectionner le programme 3 et une température de 40°C. 3) Programme synthétique long: sélectionner le programme 5 et une température de 40°C.ProgrammesDescription du ProgrammeTemp. maxi. (°C) Vitesse maxi (tours minute)Produits lessivielsCharge maxi (Kg) La température peut être abaissée jusqu’au lavage à froid ( ). La machine interdira automatiquement toute sélection d’une

température supérieure à la température maximale prévue pour chaque programme.

! Exception: lors de la sélection du programme 2 la température peut être augmentée jusqu’à 90°.

Sélection de l’essorage

Tourner le bouton ESSORAGE pour sélectionner la vitesse d’essorage du programme sélectionné.

Les vitesses maximales prévues pour les programmes sont:

Programmes Vitesse maximale

1. appuyer sur la touche correspondant à la fonction désirée;

2. l’allumage du voyant correspondant signale que la fonction est activée.

Remarque: Le clignotement rapide du voyant signale que la fonction correspondante n’est pas disponible pour le programme

! Cette option n’est pas activable avec les programmes 6, 7, B, C.

SE se mettent à clignoter (orange), la phase reste allumée en fixe. Pour compléter le cycle, il faut appuyer sur la touche

START/PAUSE ou sur la touche REPASSAGE FACILE.

Pour le programme Soie l’appareil arrive au bout du cycle en laissant le linge tremper, le voyant de la fonction REPASSAGE FACILE et celui de START/PAUSE se mettent à clignoter (orange), la phase RINCAGE reste allumée en fixe. Pour vidanger

l’eau et pouvoir sortir le linge, il faut appuyer sur la touche START/PAUSE ou sur la touche REPASSAGE FACILE.

! Cette option n’est pas activable avec les programmes 6, 7, 8, 9, 10, 13, A, B, C.

pression sur la touche, la fonction se désactive.

N.B: Après avoir appuyé sur la touche START/PAUSE, le retard programmé ne peut être modifié que pour le diminuer.

! Il est activé avec tous les programmes.

il incruste l’intérieur du lave-linge et pollue l’environnement.

! Utiliser des lessives en poudre pour du linge en coton

blanc et en cas de prélavage et de lavages à une tempéra-

ture supérieure à 60°C.

! Respecter les indications figurant sur le paquet de lessive.

! Ne pas utiliser de lessives pour lavage à la main, elles

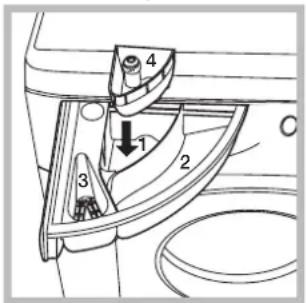

Sortir le tiroir à produits

lessive et l’assouplissant dans les bacs correspondants,

puis sélectionner un des programmes sus-indiqués.

Conseillé en cas de linge en coton très sale.

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir “Tableau des programmes”.Combien pèse le linge ? 1 drap 400-500 g

1 taie d’oreiller 150-200 g

Il en prend le plus grand soin en réduisant le froissage.

Soie: sélectionner le programme de lavage spécial 12

pour vêtements en soie. Il est conseillé d’utiliser une lessi-

ve spéciale pour linge délicat.

Rideaux: pliez-les bien et glissez-les dans une taie d’oreil-

ler ou dans un sac genre filet. Sélectionner le programme

Woolmark Company pour le lavage d’articles en laine

classés comme « lavables à la main », à condition que

le lavage soit effectué conformément aux instructions

indiquées sur l’étiquette du vêtement et aux indications

fournies par le fabricant de l’électroménager. Hotpoint-

Ariston est la première marque de lave-linge à avoir obtenu

la certification Woolmark Apparel Care - Platinum délivrée

par la société Woolmark Company pour ses performances

de lavage et pour sa consommation d’eau et d’énergie.

Système d’équilibrage de la charge

sive et répartir le linge de façon uniforme, le lave-linge fait

tourner le tambour à une vitesse légèrement supérieure

à la vitesse de lavage. Si au bout de plusieurs tentatives,

la charge n’est toujours pas correctement équilibrée,

l’appareil procède à un essorage à une vitesse inférieure

à la vitesse normalement prévue. En cas de déséquilibre

excessif, le lave-linge préfère procéder à la répartition du

linge plutôt qu’à son essorage. Pour une meilleure réparti-

tion de la charge et un bon équilibrage, nous conseillons

de mélanger de grandes et petites pièces de linge.FR

s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Il n’y a pas d’arrivée d’eau (le

voyant de la première phase de

lavage clignote rapidement).

Le lave-linge prend l’eau et vidange

ainsi que les voyants des fonctions

clignotent rapidement.

Il y a un excès de mousse.

• Le hublot n’est pas bien fermé.

• La touche ON/OFF n’a pas été enfoncée.

• La touche START/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Personnalisations”).

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche START/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65

et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau,

éteindre la machine et appeler le service Assistance. Si l’appartement est situé

en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui

font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet

inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphon-

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte
