MANUALE UTENTE AWM 1081 EU HOTPOINT

Installazione, 2-3-4-5

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Istruzioni per l’installatore

Manutenzione e cura, 6

Escludere acqua e corrente elettrica

Pulire la lavabiancheria

Pulire il cassetto dei detersivi

Curare oblò e cestello

Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 7

Descrizione della lavabiancheria e avviare

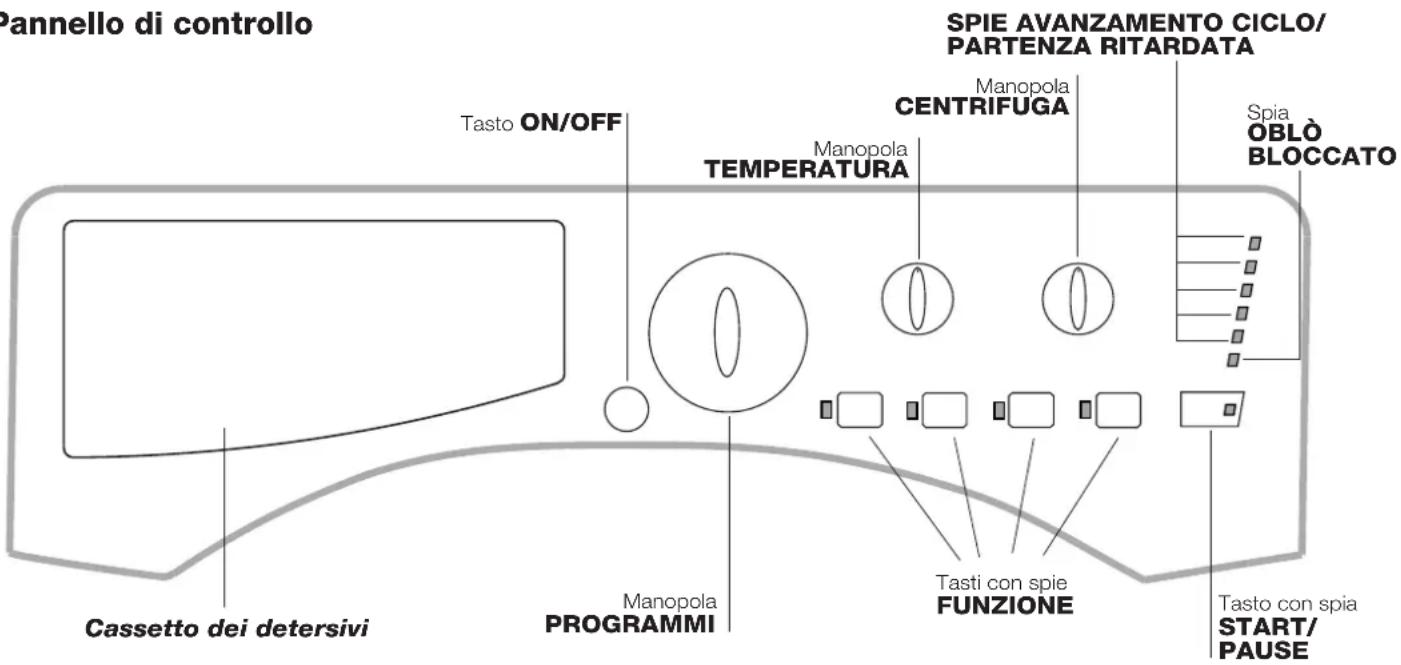

Pannello di controllo

Avviare un programma

Tabella dei programmi

Personalizzazioni, 11

Impostare la temperatura

Impostare la centrifuga

Detersivi e biancheria, 12

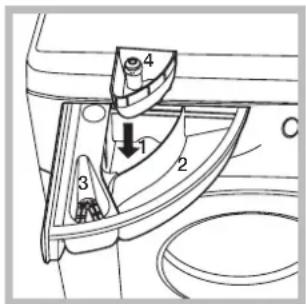

Cassetto dei detersivi

Preparare la biancheria

Sistema bilanciamento del carico

Anomalie e rimedi, 13

Assistenza Attiva 7 giorni su 7

I LAVABIANCHERIA AWM 1081

Istruzioni per l’uso

! È importante conservare questo libretto per

poterlo consultare in ogni momento. In caso di

vendita, di cessione o di trasloco, assicurarsi

che resti insieme alla lavabiancheria per infor-

mare il nuovo proprietario sul funzionamento e

sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono

importanti informazioni sull’installazione,

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subìto danni nel trasporto. Se fosse danneggia-

ta non collegarla e contattare il rivenditore.

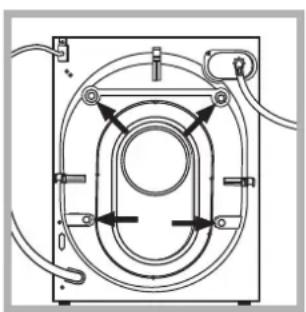

3. Rimuovere le 4 viti

di protezione per il

trasporto e il gommino

con il relativo distan-

ziale, posti nella parte

posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dota-

5. Conservare tutti i pezzi: qualora la lavabian-

cheria debba essere trasportata, dovranno

! Gli imballaggi non sono giocattoli per bambini.

1. Installare la lavabiancheria su un pavimento

piano e rigido, senza appoggiarla a muri, mobili

2. Se il pavimento non

orizzontale, compen-

sare le irregolarità

svitando o avvitando

i piedini anteriori (vedi

figura); l’angolo di

inclinazione, misurato

sul piano di lavoro, non

Un accurato livellamento dà stabilità alla

macchina ed evita vibrazioni, rumori e spo-

stamenti durante il funzionamento. In caso di

moquette o di un tappeto, regolare i piedini in

modo da conservare sotto la lavabiancheria

uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di

alimentazione dell’acqua

1. Collegare il tubo

di alimentazione av-

vitandolo a un rubi-

2. Collegare il tubo

di alimentazione alla

avvitandolo all’appo-

nella parte posteriore

in alto a destra (vedi

3. Fare attenzione che nel tubo non ci siano

né pieghe né strozzature.

! La pressione idrica del rubinetto deve es-

sere compresa nei valori della tabella Dati

(vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione

non fosse sufficiente, rivolgersi a un negozio

specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

I Collegamento del tubo di scarico

Collegare il tubo di

garlo, a una condut-

al bordo di un lavan-

dino o di una vasca,

rubinetto (vedi figu-

! È sconsigliato usare tubi di prolunga; se in-

dispensabile, la prolunga deve avere lo stes-

so diametro del tubo originale e non superare

Collegamento elettrico

Prima di inserire la spina nella presa della

corrente, accertarsi che:

• la presa abbia la messa a terra e sia a nor-

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indi-

cato nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa

nei valori indicati nella tabella Dati tecnici (vedi

• la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire

la presa o la spina.

! La lavabiancheria non va installata all’aper-

to, nemmeno se lo spazio è riparato, perché

è molto pericoloso lasciarla esposta a pioggia

! A lavabiancheria installata, la presa della

corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.

! Il cavo non deve subire piegature o compres-

! Il cavo di alimentazione deve essere sostituito

solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità

qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare

un ciclo di lavaggio con detersivo e senza bian-

cheria impostando il programma 2.

Vedi targhetta caratteristi-

che tecniche applicata sulla

capacità del cesto 52 litri

Cotone Standard 40°C.

Questa apparecchiatura è

conforme alle seguenti Diret-

- 2004/108/CE (Compatibilità

- 2006/95/CE (Bassa Tensione)

I Istruzioni per l’installatore

Applicazione del pannello in legno alla

porta e inserimento della macchina nei

Nel caso in cui, dopo il montaggio del pannello

in legno, sia necessario spedire la macchina

per l’installazione finale, consigliamo di lasciarla

nel suo imballo originale. A questo scopo l’im-

ballo è stato realizzato in modo da permettere il

montaggio del pannello di legno sulla macchina

senza disimballare completamente il prodotto

(vedi figure sottostanti).

Il pannello di legno che copre la facciata non

deve essere di spessore inferiore a 18 mm

e può essere incernierato sia sul lato destro

che sinistro. Per ragioni di praticità d’uso della

macchina consigliamo lo stesso senso di aper-

tura dell’oblò con le cerniere applicate sul lato

“tipo B”; per il fissaggio del riscontro magne-

- n° 4 viti metriche l = 15 mm “tipo C”; per il

montaggio dei supporti cerniera al mobile.

- n° 4 viti metriche l = 7 mm “tipo D”; per il

montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della

- Montare i supporti cerniera alla facciata

posizionando il foro indicato da una freccia

nella fig. 1 verso l’interno della facciata inter-

ponendo un distanziale (fig. 4/B), utilizzando

- Montare il riscontro magnete dalla parte

opposta in alto interponendo due distanziali

(fig. 4/B) utilizzando le due viti tipo B.5

I Uso della maschera di foratura.

- Per tracciare le posizioni dei fori sul lato sinistro

del pannello, allinerare la maschera di foratura

al lato superiore e sinistro del pannello facendo

riferimento alle linee tracciate alle estremità.

- Per tracciare le posizioni dei fori sul lato

destro del pannello, allinerare la maschera di

foratura al lato superiore e destro del pannello.

- Con una fresa di adeguate dimensioni realiz-

zare le quattro sedi che dovranno alloggiare le

due cerniere, il tassello di gomma e il magnete.

Montaggio dei particolari sul pannello di legno

- Inserire le cerniere nelle sedi predisposte (la par-

te mobile della cerniera deve trovarsi verso l’ester-

no del pannello) e fissarle con 4 viti del tipo A.

- Inserire il magnete nella sede in alto dalla parte

opposta alle cerniere e fissarlo con due viti tipo B.

- Inserire il tassello in gomma nella sede in basso.

Il pannello è ora pronto per essere montato sulla

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicato dalla

freccia nella fig. 2 nella sede del supporto cerniera

spingere il pannello verso la facciata della macchi-

na e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità

della cucina componibile montare una o en-

trambe le guide zoccolo come indicato in fig.

8, regolandone la profondità in funzione della

posizione dello zoccolo e se necessario fissarlo

alle stesse (fig. 9).

Per montare la guida zoccolo agire cone segue (fig. 8):

Fissare la squadretta P con la vite R, infilare la

guida zoccolo Q nell’apposita asola e una volta

posizionata nel punto desiderato bloccarla alla

squadretta P con la vite R.

Inserimento della macchina nei mobili.

- Spingere l’apparecchio nell’apertura allinean-

dola con gli altri mobili (fig. 6).

- Agire sui piedini di regolazione per portare la

macchina all’altezza desiderata.

- Per regolare la posizione del pannello in legno

in senso verticale ed orizzontale, agire sulle viti

C e D come indicato in fig. 7.

Importante: chiudere la parte inferiore della

facciata con lo zoccolo a battuta sul pavimento. Fig. 8 Fig. 9 Accessori in dotazione per la regolazione

Alloggiate nel coperchio

di polistirolo (fig. 10) si

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da

815 mm a 835 mm) agendo sui 4 piedini.

Se si desidera portarla ad un’altezza superiore a

quella sopraindicata, arrivando fino a 870 mm,

occorre utilizzare i seguenti accessori:

le 2 traverse (G); i 4 piedini (H); le 4 viti (I); i 4 dadi

(L), quindi agire come segue (fig. 11):

togliere i 4 piedini originali, posizionare una traver-

sa G nella parte anteriore della macchina, fissarla

con le viti I (avvitandole nei fori dove erano montati

i piedini originali) quindi inserire i nuovi pedini H.

Ripetere la stessa operazione nella parte poste-

riore della macchina.

A questo punto regolando i piedini H la macchina può

essere abbassata o alzata da 835 mm a 870 mm.

Una volta raggiunta l’altezza desiderata bloccare

i dadi L alla traversa G.

Per regolare la macchina ad un’altezza compresa

tra 870 mm e 900 mm occorre montare il listello

M regolando i piedini H fino all’altezza desiderata.

Per inserire il listello agire come segue:

allentare le tre viti N poste nella parte anteriore

della copertura Top, inserire il listello M come

indicato nella fig. 12, quindi bloccare le viti N.

L I H G M Fig. 11 Fig. 12Fig. 106

I Manutenzione e cura

Escludere acqua e corrente elet-

• Chiudere il rubinetto dell’acqua dopo ogni lavag-

gio. Si limita così l’usura dell’impianto idraulico

della lavabiancheria e si elimina il pericolo di

• Staccare la spina della corrente quando si

pulisce la lavabiancheria e durante i lavori di

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono

essere puliti con un panno imbevuto di acqua

tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sol-

levandolo e tirandolo

verso l’esterno (vedi

Lavarlo sotto l’acqua

corrente; questa pulizia

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare

che si formino cattivi odori.

La lavabiancheria è dotata di una pompa auto-

pulente che non ha bisogno di manutenzione.

Può però succedere che piccoli oggetti (mone-

te, bottoni) cadano nella precamera che pro-

tegge la pompa, situata nella parte inferiore di

! Assicurarsi che il ciclo di lavaggio sia termina-

to e staccare la spina.

Per accedere alla precamera:

1. svitare il coper-

(vedi figura): è nor-

2. pulire accuratamente l’interno;

3. riavvitare il coperchio.

Controllare il tubo di alimenta-

Controllare il tubo di alimentazione almeno

una volta all’anno. Se presenta screpolature e

fessure va sostituito: durante i lavaggi le forti

pressioni potrebbero provocare improvvise

! Non utilizzare mai tubi già usati.

I Il simbolo del cestino barrato è riportato su tutti i prodotti

per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi al

servizio pubblico preposto o ai rivenditori.

Apertura manuale dell’oblò

Nel caso non sia possibile aprire l’oblò a causa della mancanza

di energia elettrica e volete stendere il bucato, procedere

1. togliere la spina dalla presa di corrente.

2. verificate che il livello dell’acqua all’interno della macchina

sia inferiore rispetto all’apertura dell’oblò; in caso contrario

togliere l’acqua in eccedenza attraverso il tubo di scarico

raccogliendola in un secchio.

3. utilizzando la linguetta indicata in figura tirare verso

l’esterno fino a liberare il tirante in plastica dal fermo; tirarlo

successivamente verso il basso e contemporaneamente

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in conformi-

tà alle norme internazionali di sicurezza. Queste avvertenze

sono fornite per ragioni di sicurezza e devono essere lette

• Questo apparecchio è stato concepito esclusiva-

mente per un uso di tipo domestico.

•Questo apparecchio può essere usato da

bambini da 8 anni in su e da persone con

capacità fisiche, sensoriali o mentali ridotte

o con esperienza e conoscenze insufficienti

se sono supervisionati o se hanno ricevuto

adeguata formazione in merito all’uso dell’ap-

parecchio in modo sicuro e capendo i pericoli

connessi. I bambini non devono giocare con

l’apparecchio. Manutenzione e pulizia non

devono essere effettuati dai bambini senza

• Non toccare la macchina a piedi nudi o con le

mani o i piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la

macchina è in funzione.

• Non toccare l’acqua di scarico, che può

raggiungere temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe

danneggiarsi il meccanismo di sicurezza che

protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino

alla macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre

persone con la massima attenzione. Mai da soli

perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-

ture elettriche ed elettroniche, prevede che gli elettrodo-

mestici non debbano essere smaltiti nel normale flusso

dei rifiuti solidi urbani. Gli apparecchi dismessi devono

essere raccolti separatamente per ottimizzare il tasso di

recupero e riciclaggio dei materiali che li compongono

ed impedire potenziali danni per la salute e l’ambiente.8

I Pannello di controllo

Descrizione della lavabiancheria e

avviare un programma Manopola TEMPERATURA Manopola

PROGRAMMI Cassetto dei detersivi

SPIE AVANZAMENTO CICLO/

PARTENZA RITARDATA Tasti con spie FUNZIONE Tasto ON/OFFManopola CENTRIFUGA Spia OBLÒ

BLOCCATO Cassetto dei detersivi: per caricare detersivi e additivi

(vedi “Detersivi e biancheria”).

Tasto ON/OFF: per accendere e spegnere la lavabianche-

Manopola PROGRAMMI: per impostare i programmi. Du-

rante il programma la manopola resterà ferma.

Tasti FUNZIONE: per selezionare le funzioni disponibili. La

spia relativa alla funzione selezionata rimarrà accesa.

Manopola CENTRIFUGA: per impostare la centrifuga o

escluderla (vedi “Personalizzazioni”).

Manopola TEMPERATURA: per impostare la temperatura

o il lavaggio a freddo (vedi “Personalizzazioni”).

SPIE AVANZAMENTO CICLO/PARTENZA RITARDA-

TA: per seguire lo stato di avanzamento del programma di

La spia accesa indica la fase in corso.

Se è stata impostata la funzione “Partenza Ritardata”, indi-

cheranno il tempo mancante all’avvio del programma (vedi

Spia OBLÒ BLOCCATO: per capire se l’oblò è apribile

(vedi pagina a fianco).

Tasto START/PAUSE: per avviare i programmi o inter-

romperli momentaneamente.

N.B.: per mettere in pausa il lavaggio in corso, premere

questo tasto, la spia relativa lampeggerà con colore

arancione mentre quella della fase in corso sarà accesa

fissa. Se la spia OBLÒ BLOCCATO sarà spenta, si

potrà aprire l’oblò.

Per far ripartire il lavaggio dal punto in cui è stato

interrotto, premere nuovamente questo tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative

legate al risparmio energetico, è dotata di un sistema

di autospegnimento (stand by) che entra in funzione

dopo circa 30 minuti nel caso di non utilizzo. Premere

brevemente il tasto ON/OFF e attendere che la macchina

Le spie forniscono informazioni importanti.

Ecco che cosa dicono:

Se è stata attivata la funzione “Partenza ritardata” (vedi

“Personalizzazioni”), dopo avere avviato il programma, ini-

zierà a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo resi-

duo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si

spengnerà e avrà inizio il programma impostato.

Una volta selezionato e avviato il ciclo di lavaggio desidera-

to, le spie si accenderanno progressivamente per indicarne

lo stato di avanzamento:

Tasti funzione e relative spie

Selezionando una funzione la spia relativa si illuminerà.

Se la funzione selezionata non è compatibile con il program-

ma impostato la spia relativa lampeggerà e la funzione non

Nel caso venga impostata una funzione incompatibile con

un’altra precedentemente selezionata rimarrà attiva solo

La spia accesa indica che l’oblò è bloccato per impedire

aperture accidentali; per evitare danni è necessario attende-

re che la spia si spenga prima di aprire l’oblò.

N.B.: se è attiva la funzione “Partenza Ritardata” l’oblo non

si può aprire, per aprirlo mettere la macchina in pausa pre-

mendo il tasto START/PAUSE.

! Il lampeggio veloce della spia START/PAUSE (arancione)

contemporaneo a quello delle funzioni segnala un’anomalia

(vedi “Anomalie e rimedi”).

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi rimarran-

no accese le spie ralative alle impostazioni del programma selezionato e pulserà la spia START/PAUSE.

2. Caricare la biancheria e chiudere l’oblò.

3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi “Personalizzazioni”).

5. Impostare la velocità di centrifuga (vedi “Personalizzazioni”).

6. Versare detersivo e additivi (vedi “Detersivi e biancheria”).

7. Selezionare le funzioni desiderate.

8. Avviare il programma premendo il tasto START/PAUSE e la spia relativa rimarrà accesa fissa di colore verde.

Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto START/PAUSE e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia . La spia OBLÒ BLOCCATO si spegnerà indicando che l’oblò è apribile.

Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello.

Spegnere la lavabiancheria premendo il tasto ON/OFF.10

Tabella dei programmi

Ideale per carichi in cotone sporchi. Le buone performance anche a freddo, compa-

rabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e

Mix 30’ (programma 6) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così rispar-

miare energia e tempo. Impostando il programma (6 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi

lana e seta) con un carico massimo di 3 kg.

Mix 15’ (programma 7) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa così rispar-

miare energia e tempo. Impostando il programma (7 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi

lana e seta) con un carico massimo di 1,5 kg.

Sanitary (programma 8). Un programma igienizzante ad alte temperature che prevede l’uso della candeggina con tem-

perature superiori a 60°C.

Per candeggiare versare la candeggina i detersivi e gli additivi nei relativi scomparti (vedi paragrafo

“Cassetto dei detersivi”).

Buonanotte (programma 9). E’ un ciclo silenzioso che può lavorare di notte quando la tariffa energetica è ridotta. Il pro-

gramma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con l’acqua in vasca; per effettuare

la centrifiga e lo scarico premere il tasto START/PAUSE, altrimenti dopo 8 ore la macchina effettuerà automaticamente

la centrifuga e lo scarico dell’acqua.

Ciclo Baby (programma 10). Programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del

detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo è stato studiato per ridurre la carica batte-

rica utilizzando una maggior quantità di acqua e ottimizzando l’effetto di additivi specifici igenizzanti aggiunti al detersivo.

Al temine del lavaggio la macchina effettuerà delle lente rotazioni del cestello per evitare la creazione di pieghe; per ter-

minare il ciclo premere il tasto START/PAUSE. ProgrammiDescrizione del ProgrammaTemp. max. (°C) Velocità max. (giri al minuto)DetersiviCarico max. (Kg) Umidità residua %Consumo energia kWhAcqua totale ltDurata cicloPrelavag- gio Candeg- gina LavaggioAmmor-bidente 1 Cotone + Prelavaggio: Bianchi estremamante sporchi. 90° 1000 

  7 62 2,21 78 170’ 2 Cotone Standard 60° (1): Bianchi e colorati resistenti molto sporchi. 60° (Max.90°)1000 - -   7 62 1,13 52,5 180’ 3 Cotone Standard 40° (2): Bianchi e colorati delicati poco sporchi.40° 1000 - -   7 62 1,00 75 170’ 4 Cotone Standard 20°: Bianchi e colorati delicati poco sporchi. 20° 1000 - -   7 - - - 170’ 5

Sintetici: Colori resistenti molto sporchi. 60° 800 - -

Buonanotte: Colori delicati poco sporchi. 40° 800 - -

Ciclo Baby: Colori delicati molto sporchi. 40° 800 - -

C Scarico - 0 - - - - 7 - - - 2’

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori

quali la temperatura e la pressione dell’acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 2 con una temperaura di 60°C. Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata. 2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 3 con una temperatura di 40°C. Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40°C. La temperatura effettiva di lavaggio può differire da quella indicata.Per tutti Test Institutes: 2) Programma cotone lungo: impostare il programma 3 con una temperatura di 40°C. 3) Programma sintetico lungo: impostare il programma 5 con una temperatura di 40°C.11

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).

La temperatura si può ridurre sino al lavaggio a freddo ( ). La macchina impedirà automaticamente di impostare una tempe-

ratura maggiore a quella massima prevista per ogni programma.

! Eccezione: selezionando il programma

la temperatura può essere portata sino a 90°.

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1000 giri al minuto

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo .

La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni program-

Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati.

Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata;

2. l’accensione della spia relativa segnala che la funzione è attiva.

Nota: Il lampeggio veloce della spia indica che la funzione relativa non è selezionabile per il programma impostato.

Grazie all’utilizzo di una maggior quantità d’ acqua nella fase iniziale del ciclo e all’impiego di maggior tempo, tale funzione

garantisce un lavaggio di alte performance.

! Non è attivabile sui programmi 1, 6, 7, 8, 12, 13, B, C.

Selezionando questa funzione si aumenta l’efficacia del risciacquo, e si assicura la massima rimozione del detersivo.

E’ utile per pelli particolarmente sensibili.

! Non è attivabile sui programmi 6, 7, B, C.

Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di

pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello;

la spia della funzione STIRA FACILE e quella di START/PAUSE lampeggeranno (arancione) e la spia si illumina. Per

terminare il ciclo si dovrà premere il tasto START/PAUSE o il tasto STIRA FACILE.

Nel programma Seta la macchina terminerà il ciclo con la biancheria in ammollo, la spia della funzione STIRA FACILE e

quella di START/PAUSE lampeggeranno (arancione) e la fase RISCIACQUO rimarrà accesa fissa.

Per scaricare l’acqua e poter rimuovere il bucato sarà necessario premere il tasto START/PAUSE o il tasto STIRA FACILE.

! Non è attivabile sui programmi 6, 7, 8, 9, 10, 13, A, B, C.

Ritarda l’avvio della macchina sino a 12 ore.

Premere più volte il tasto fino a far accendere la spia relativa al ritardo desiderato. Alla quinta pressione del tasto la funzione si

N.B.: Una volta premuto il tasto START/PAUSE, si può modificare il valore del ritardo solo diminuendolo.

! E’ attivo con tutti i programmi.12

I Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto

dosaggio del detersivo: eccedendo non si lava in modo più

efficace e si contribuisce a incrostare le parti interne della

lavabiancheria e a inquinare l’ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il

prelavaggio e per lavaggi con temperatura superiore a 60°C.

! Seguire le indicazioni riportate sulla confezione di detersivo.

! Non usare detersivi per il lavaggio a mano, perché formano

Estrarre il cassetto dei de-

tersivi e inserire il detersivo o

l’additivo come segue.

Vaschetta 1: Detersivo per prelavaggio

Prima di versare il detersivo verificare che non sia inserita la

veschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio

(in polvere o liquido)

Il detersivo liquido va versato solo prima dell’avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L’ammorbidente non deve fuoriuscire dalla griglia.

vaschetta aggiuntiva 4: Candeggina

Il candeggio può essere effettuato solo con il programma 8.

Versare la candeggina nella vaschetta aggiuntiva 4, il de-

tersivo e l’ammorbidente nelle rispettive vaschette, quindi

impostare uno dei programmi soprariportati.

E’ indicato solo per capi in cotone molto sporchi.

Preparare la biancheria

• Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull’etichetta.

- i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati, riferiti al peso della

biancheria asciutta: vedi “Tabella dei programmi”. Quanto pesa la biancheria? 1 lenzuolo 400-500 gr.

1 federa 150-200 gr.

1 tovaglia 400-500 gr.

1 accappatoio 900-1.200 gr.

Camicie: utilizzare l’apposito programma 11 per lavare

camicie di diversi tipo di tessuto e colore.

Ne garantisce la massima cura minimizzando la

formazione delle pieghe.

Seta: utilizzare l’apposito programma 12 per lavare tutti i

capi in seta. Si consiglia l’utilizzo di un detersivo specifico

Tende: si raccomanda di piegarle e sistemarle dentro una

federa o un sacchetto a rete. Utilizzare il programma 12.

Lana: Il ciclo di lavaggio “Lana” di questa lavatrice

Hotpoint-Ariston è stato testato e approvato dalla

Woolmark Company per il lavaggio di capi in lana

classificati come “lavabili a mano”, purché il lavaggio

venga eseguito nel rispetto delle istruzioni riportate

sull’etichetta dell’indumento e delle indicazioni fornite dal

produttore dell’elettrodomestico. Hotpoint-Ariston è la

prima marca di lavatrici ad aver ottenuto dalla Woolmark

Company la certificazione Woolmark Apparel Care -

Platinum per le sue prestazioni di lavaggio e il consumo di

acqua ed energia. (M1126)

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive

e per distribuire il carico in modo uniforme, il cestello

effettua delle rotazioni ad una velocità leggermente

superiore a quella del lavaggio. Se al termine di ripetuti

tentativi il carico non fosse ancora correttamente

bilanciato la macchina effettua la centrifuga ad una

velocità inferiore a quella prevista. In presenza di

eccessivo sbilanciamento la lavabiancheria effettua

la distribuzione anzichè la centrifuga. Per favorire

una migliore distribuzione del carico e il suo corretto

bilanciamento si consiglia di mescolare capi grandi e

Detersivi e biancheria

I Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si

tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Il ciclo di lavaggio

La lavabiancheria non carica

acqua (lampeggia velocemente la

spia della prima fase di lavaggio).

La lavabiancheria carica e scarica

La lavabiancheria vibra

molto durante la centrifuga.

La lavabiancheria perde acqua.

La spia START/PAUSE (arancione)

e le spie delle funzioni lampeggia-

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza

• In casa non c’è corrente.

• L’oblò non è ben chiuso

• Il tasto ON/OFF non è stato premuto.

• Il tasto START/PAUSE non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio (PARTENZA RITARDATA,

vedi “Personalizzazioni”).

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’ac-

qua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova

agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonag-

gio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare

l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente.

• È attiva la funzione STIRA FACILE: per completare il programma

premere il tasto START/PAUSE (“Personalizzazioni”).

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato

correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minu-

to quindi riaccenderla.

Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.14

I Assistenza Prima di contattare l’Assistenza: • Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”); • Riavviare il programma per controllare se l’inconveniente è stato ovviato;• In caso negativo, contattare il Numero Unico 199.199.199*. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria. Assistenza Attiva 7 giorni su 7

* In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. * Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di

Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito http://www.hotpoint.eu/hotpoint/GB
