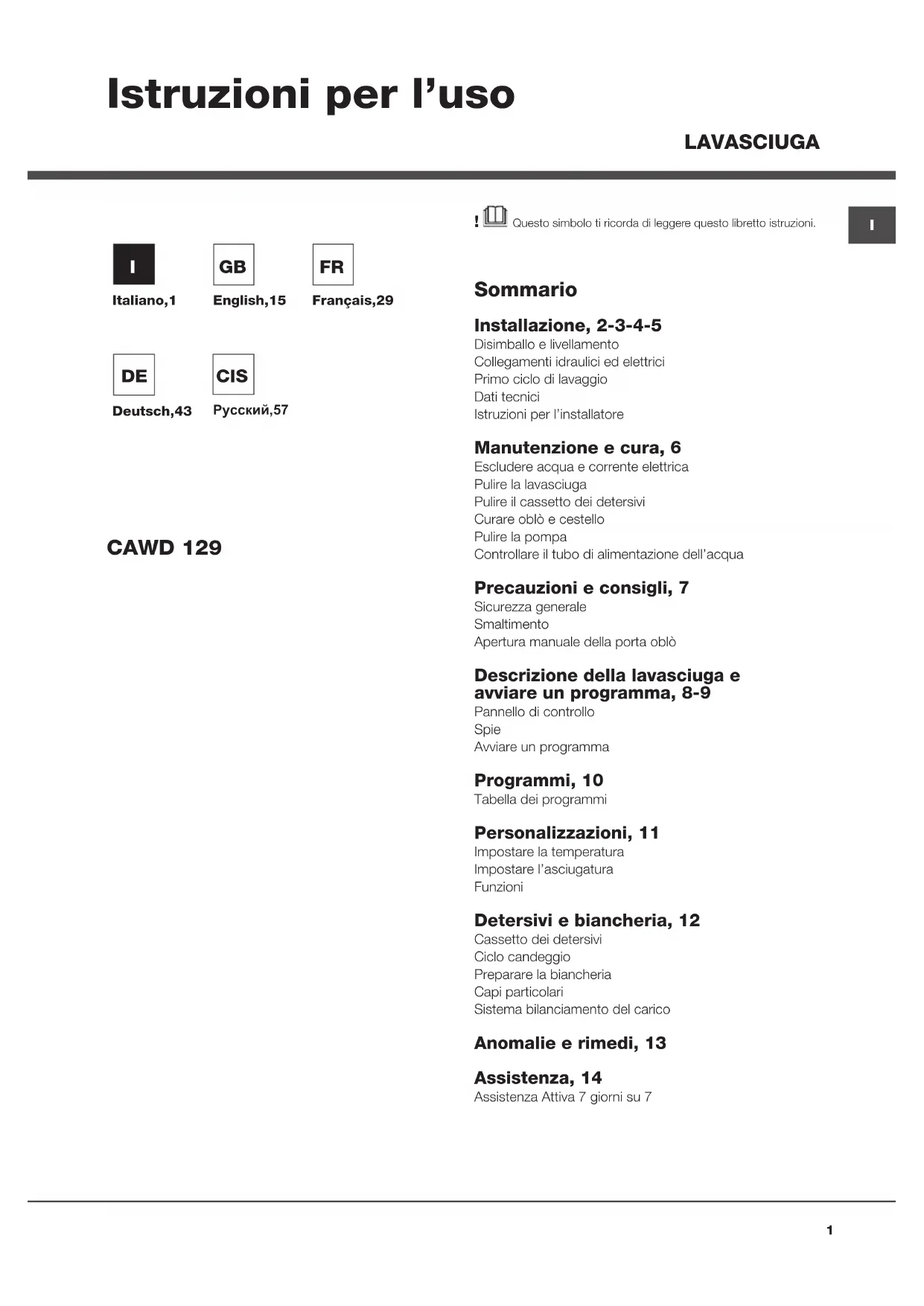

MANUALE UTENTE CAWD 129 (EU) HOTPOINT

Questo simbolo ti ricorda di leggere questo libretto istruzioni.

Sommario

Installazione, 2-3-4-5

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Istruzioni per l'installatore

Manutenzione e cura, 6

Escludere acqua e corrente elettrica

Pulire la lavasciuga

Pulire il cassetto dei detersivi

Curare oblò e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Precauzioni e consigli, 7

Sicurezza generale

Smaltimento

Apertura manuale della porta oblò

Descrizione della lavasciuga e avviare un programma, 8-9

Pannello di controllo

Spie

Avviare un programma

Programmi, 10

Tabella dei programmi

Personalizzazioni, 11

Impostare la temperatura

Impostare l'asciugatura

Funzioni

Detersivi e biancheria, 12

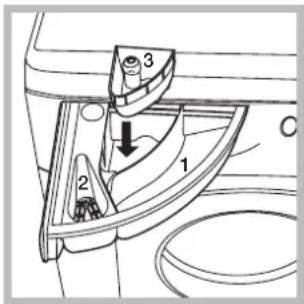

Cassetto dei detersivi

Ciclo candeggio

Preparare la biancheria

Capi particolari

Sistema bilanciamento del carico

Anomalie e rimedi, 13

Assistenza, 14

Assistenza Attiva 7 giorni su 7

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggia-ta non collegarla e contattare il rivenditore.

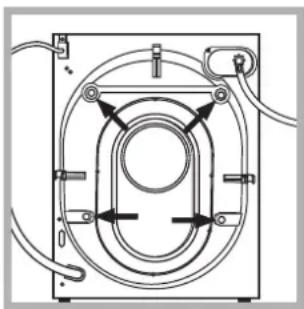

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.
   ! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

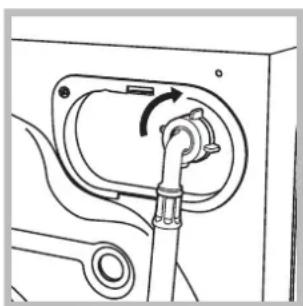

1. Collegare il tubo di alimentazione av-vitandolo a un rubi-netto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco)
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.
! Non usare prolunghe e multiple.
! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma 1.

Dati tecnici
Modello	CAWD 129
Dimensioni	larghezza cm 59,5altezza cm 81,5profondità cm 54,5
Capacità	da 1 a 7 kg per il lavaggio da 1 a 5 kg per l'asciugatura
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar)capacità del cesto 52 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la norma EN 50229	lavaggio: programma 6; temperatura 60°C; effettuato con 7 kg di carico.asciugatura: l'asciugatura del carico minore deve essere effettuata selezionando il livello di asciugatura “”, il carico di biancheria deve essere composto da 2 lenzuola, 1 federa e 1 asciugamano;l'asciugatura del carico restante deve essere effettuata selezionando il livello di asciugatura “”
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:- 2004/108/CE (Compatibilità Elettromagnetica)- 2002/96/CE- 2006/95/CE (Bassa Tensione

I

Istruzioni per l'installatore

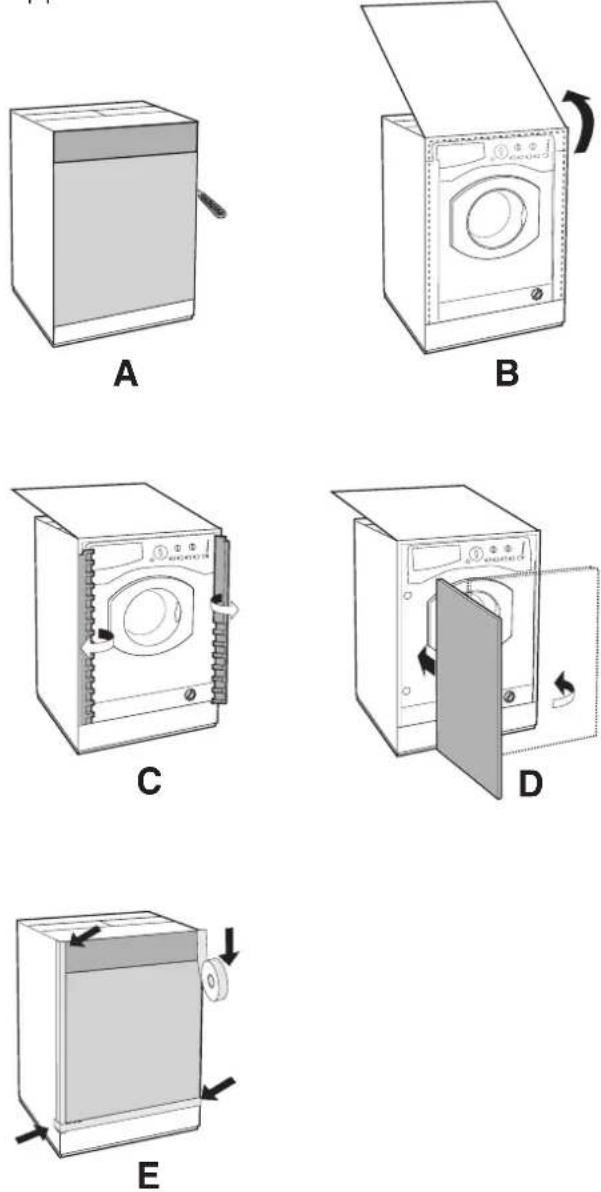

Applicazione del pannello in legno alla porta e inserimento della macchina nei mobili:

Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. A questo scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina senza disimballare completamente il prodotto (vedi figure sottostanti). Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18 mm e può essere incernierato sia sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblò con le cerniere applicate sul lato sinistro.

Accessori montaggio portina (Fig. 1-2-3-4-5).

• n° 6 viti autofilettanti l = 13 mm "tipo A".
• n° 2 viti metriche testa svasata l = 25 mm "tipo B"; per il fissaggio del riscontro magnete al mobile.
• n° 4 viti metriche l = 15 mm "tipo C"; per il montaggio dei supporti cerniera al mobile.
• n° 4 viti metriche l = 7 mm "tipo D"; per il montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

- Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 verso l'interno della facciata interponendo un distanziale (fig. 4/B), utilizzando le viti tipo C. - Montare il riscontro magnete dalla parte opposta in alto interponendo due distanziali (fig. 4/B) utilizzando le due viti tipo B.

Uso della maschera di foratura.

• Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità.
• Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superiore e destro del pannello.
• Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete.

Q P R R

Fig. 8 Fig. 9

Montaggio dei particolari sul pannello di leggi Accessori in dotazione per la regolazione in (Antina).

• Inserire le cerniere nelle sedi predisposte (la parte mobile della cerniera deve trovarsi verso l'esterno del pannello) e fissarle con 4 viti del tipo A.
• Inserire il magnete nella sede in alto dalla parte opposta alle cerniere e fissarlo con due viti tipo B.
• Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla m

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicato dalla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le gui-de zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9). Per montare la guida zoccolo agire cone segue (fig. Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

Inserimento della macchina nei mobili.

• Spingere l'apparecchio nell'apertura allineandola con gli altri mobili (fig. 6).
• Agire sui piedini di regolazione per portare la macchina all'altezza desiderata.
• Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7.
  Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento.

Alloggiate nel coperchio di polistirolo (fig. 10) si trovano:
2 traverse (G); 1 listello (M) all'interno del cestello si trovano:
4 piedini supplementari (H)
4 viti (I)
4 viti (R)
4 dadi (L)
2 guide zoccolo (Q)

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini.

Se si desidera portarla ad un'altezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzare i seguenti accessori: le 2 traverse (G); i 4 pieclini (H); le 4 viti (I); i 4 dadi (L), quindi agire come segue (fig. 11):

togliere i 4 piedini originali, posizionare una traversa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi inserire i nuovi pedini H. Ripetere la stessa operazione nella parte posteriore della macchina.

A questo punto regolando i piedini H la macchina può essere abbassata o alzata da 835 mm a 870 mm. Una volta raggiunta l'altezza desiderata bloccare i dadi L alla traversa G. Per regolare la macchina ad un'altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H fino all'altezza desiderata. Per inserire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della copertura Top, inserire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

540 595 600 min 815 820 + 900 530

Fig. 6 Fig. 7

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavasciuga e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavasciuga e durante i lavori di manutenzione.

Pulire la lavasciuga

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

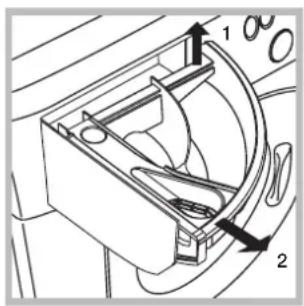

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura). Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare oblò e cestello

- Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavasciuga è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuratamente l'interno;

3. riavvitare il coperchio;

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisse spaccature.

! Non utilizzare mai tubi già usati.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.

• Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l'apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• Non asciugare capi non lavati.

• I capi sporchi di sostanze quali l'olio di cottura, l'acetone, l'alcol, la benzina, il cherosene, gli smacchiatori, la trementina, la cera e le sostanze per rimuoverla devono essere lavati in acqua calda con una quantità maggiore di detergente prima di asciugarli nell'asciugabiancheria.
• Oggetti come la gomma espansa (schiuma di lattice), le cuffie per la doccia, i materiali tessili impermeabili, gli articoli con un lato di gomma e i vestiti o i cuscini che hanno delle parti in schiuma di lattice non devono essere asciugati nell'asciugabiancheria.

- Ammorbidenti o prodotti simili devono essere usati conformemente alle istruzioni del produttore.

- La parte finale di un ciclo dell'asciugabiancheria avviene senza calore (ciclo di raffreddamento) per garantire che gli articoli non vengano danneggiati.

ATTENZIONE: Non arrestare mai un'asciugabiancheria prima del termine del programma di asciugatura. In questo caso prelevare rapidamente tutti i capi di biancheria e stenderli per farli raffreddare rapidamente.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.

• Durante il lavaggio l'oblò tende a scaldarsi.

• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
  Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale dell'oblò

Nel caso non sia possibile aprire l'oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla presa di corrente.
2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio.
3. utilizzando la linguetta indicata in figura tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta.

Descrizione della lavasciuga e avviare un programma

Pannello di controllo

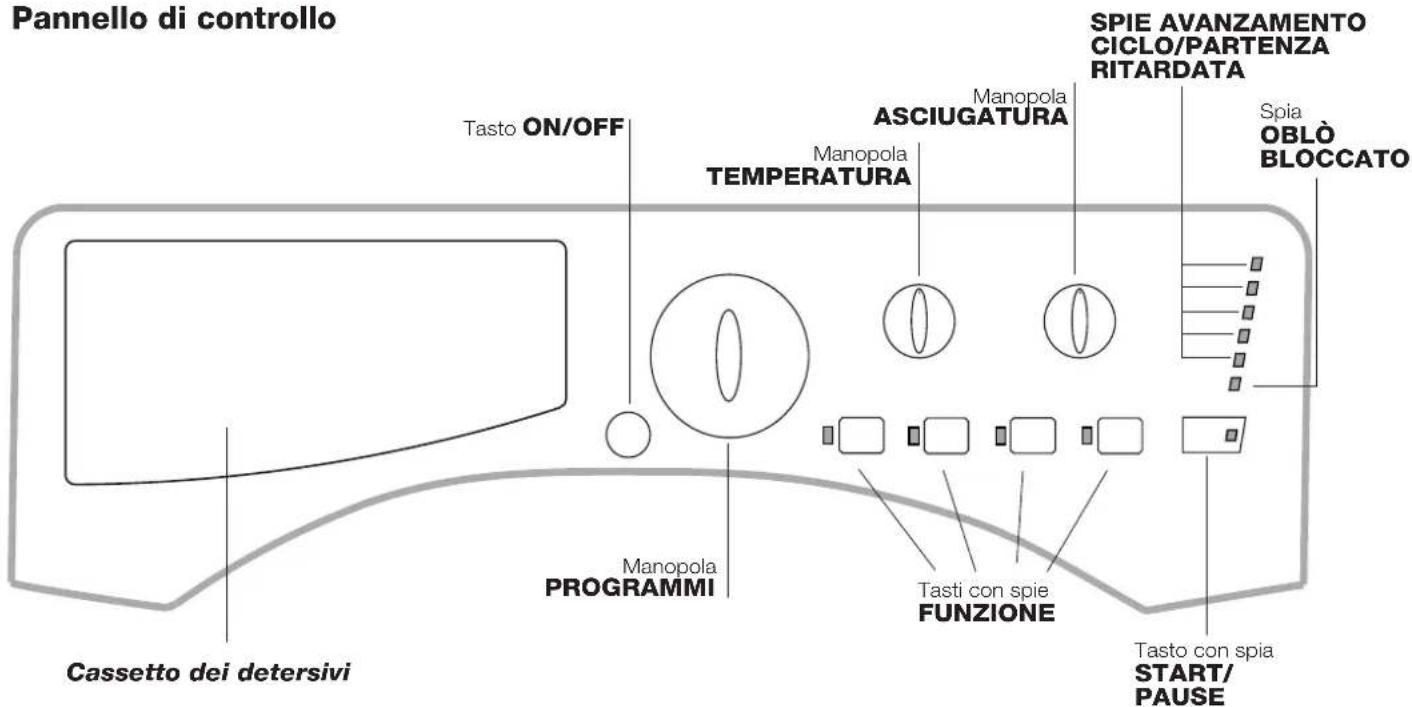

Pannello di controllo Tasto ON/OFF Manopola ASCIUGATURA Manopola TEMPERATURA Cassetto dei detersivi Manopola PROGRAMMI Spie AVANZAMENTO CICLO/PARTENZA RITARDATA Spia OBLO BLOCCATO Tasti con spie FUNZIONE Tasto con spia START/ PAUSE

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ON/OFF: per accendere e spegnere la lavasciuga.

Manopola PROGRAMMI: per impostare i programmi. Durante il programma la manopola resterà ferma.

Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarrà accesa.

Manopola ASCIUGATURA: per impostare l'asciugatura desiderata (vedi "Personalizzazioni").

Manopola TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi "Personalizzazioni").

SPIE AVANZAMENTO CICLO/PARTENZA RITARDATA:

per seguire lo stato di avanzamento del programma di lavaggio. La spia accesa indica la fase in corso.

Se è stata impostata la funzione "Partenza Ritardata", indicheranno il tempo mancante all'avvio del programma (vedi pagina a fianco).

Spia OBLÒ BLOCCATO: per capire se l'oblò è apribile (vedi pagina a fianco).

Tasto START/PAUSE: per avviare i programmi o interromperli momentaneamente.

N.B.: per mettere in pausa il lavaggio in corso, premere questo tasto, la spia relativa lampeggerà con colore arancione mentre quella della fase in corso sarà accesa fissa. Se la spia OBLÒ BLOCCATO—sarà spenta, si potrà aprire l'oblò.

Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente questo tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi.

Le spie forniscono informazioni importanti.

Ecco che cosa dicono:

Partenza ritardata

Se è stata attivata la funzione "Partenza ritardata" (vedi "Personalizzazioni"), dopo avere avviato il programma, inizierà a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si spendnerà e avrà inizio il programma impostato.

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio desiderato, le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:

Lavaggio

Risciacquo

Centrifuga

Asciugatura

Fine lavaggio

Nota: Appena impostato un livello o un tempo di asciugatura questa spia si illumina per indicare che il ciclo di lavaggio selezionato sarà seguito da una fase di asciugatura.

Nota:

durante la fase di Scarico si illuminerà la spia relativa alla fase Centrifuga.

Tasti funzione e relative spie

Selezionando una funzione la spia relativa si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato la spia relativa lampeggerà e la funzione non verrà attivata.

Nel caso venga impostata una funzione incompatibile con un'altra precedentemente selezionata rimarrà attiva solo l'ultima scelta.

=O Spia oblò bloccato:

La spia accesa indica che l'oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia si spenga prima di aprire l'oblò.

N.B.: se è attiva la funzione "Partenza Ritardata" l'oblo non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto START/PAUSE.

! Il lampeggio veloce della spia START/PAUSE (arancione) contemporaneo a quello delle funzioni segnala un'anomalia (vedi "Anomalie e rimedi").

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi rimarranno accese le spie relative alle impostazioni del programma selezionato e pulserà la spia START/PAUSE.

2. Caricare la biancheria e chiudere l'oblò.

3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi "Personalizzazioni").

5. Impostare l'asciugatura se necessario (vedi "Personalizzazioni").

6. Versare detersivo e additivi (vedi "Detersivi e biancheria").

7. Selezionare le funzioni desiderate.

8. Avviare il programma premendo il tasto START/PAUSE e la spia relativa rimarrà accesa fissa di colore verde. Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto START/PAUSE e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia END. La spia OBLÒ BLOCCATO si spegnerà indicando che l'oblò è apribile. Estrarre la biancheria e lasciare l'oblò socchiuso per far asciugare il cestello.

Spegnere la lavasciuga premendo il tastoON/OFF.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Veloci-tà max. (giri al minuto)	Asciu-gatura	Detersivi			Carico max. (Kg)	Durata ciclo
					Candeg-gina	Lavag-gio	Ammor-bidente
Programmi Giornalieri
1	Cotone: Bianchi e colorati resistenti molto sporchi.	60° 12	00	● ●	● ●			7 135'
2	Cotone Colorati: Bianchi poco sporchi e colori delicati.	40° 12	00	● ●	● ●			7 90'
3	Sintetici: Colori resistenti molto sporchi.	60° 8	00	●	-	●	●	3 115'
4	Mix 30': Per rinfrescare rapidamente capi poco sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 8	00	●	-	●	●	3 30'
5	Mix 15': Per rinfrescare rapidamente capi poco sporchi (non indicato per lana, seta e capi da lavare a mano).	30° 8	00	●	-	●	●	1,5 15'
Programmi Speciali
6	Sanitary: Bianchi estremamente sporchi.	90° 12	00	● ●	● ●			7 190'
6	Sanitary (1): Bianchi e colorati resistenti molto sporchi.	60° 12	00	●	-	●	●	7 190'
6	Sanitary (2): Bianchi e colorati resistenti poco sporchi.	40° 12	00	●	-	●	●	7 145'
7	Buonanotte: Colori delicati poco sporchi.	40° 8	00 -	-		●	●	4 290'
8	Ciclo Baby: Colori delicati molto sporchi.	40° 8	00	●	-	●	●	3 120'
9	Seta/Tende: Per capi in seta, viscosa, lingerie.	30° 0	-	-		●	●	1 55'
10	Lana: Per lana, cachemire, ecc.	40° 8	00	●	-	●	●	1,5 70'
Programmi Parziali
A	Risciacquo	- 12	00	●	-	-	●	7 36'
B	Centrifuga	- 12	00	●	-	-	-	7 16'
C	Scarico	-	0	-	-	-	-	7	2'
Programmi Asciugatura
11	Asciugatura Cotone	--		●	-	-	-	5 -
12	Asciugatura Sintetico	--		●	-	-	-	3 -
13	Asciugatura Lana	--		●	-	-	-	1,5	-

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali temperatura e pressione dell'acqua in ingresso, temperatura ambiente, quantità di detersivo, quantità e tipo di carico, bilanciamento del carico, opzioni aggiuntive selezionate.

Per tutti Test Institutes:

1) Programma di controllo secondo la norma EN 50229: impostare il programma 6 con una temperatura di 60°C.
2) Programma cotone lungo: impostare il programma 6 con una temperatura di 40°C.

Programmi particolari

Sanitary (programma 6). Un programma igienizzante ad alte temperature che prevede l'uso della candeggina con temperature superiori a 60°C. Per candeggiare versare la candeggina i detersivi e gli additivi nei relativi scomparti (vedi paragrafo "Cassetto dei detersivi").

Buonanotte (programma 7). E' un ciclo silenzioso che può lavorare di notte quando la tariffa energetica è ridotta. Il programma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con l'acqua in vasca; per effettuare la centrifiga e lo scarico premere il tasto START/PAUSE, altrimenti dopo 8 ore la macchina effettuerà automaticamente la centrifuga e lo scarico dell'acqua.

Ciclo Baby (programma 8). Programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo. Al temine del lavaggio la macchina effettuerà delle lente rotazioni del cestello per evitare la creazione di pieghe; per terminare il ciclo premere il tasto START/PAUSE.

Mix 30' (programma 4) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (4 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg.

Mix 15' (programma 5) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa così risparmiare energia e tempo. Impostando il programma (5 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 1,5 kg.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).

La temperatura si può ridurre sino al lavaggio a freddo (8)

La macchina impedirà automaticamente di impostare una temperatura maggiore a quella massima prevista per ogni programma. Tabelle tempi di acciugatura (valori indicativi).

Impostare l'asciugatura

Ruotando la manopola ASCIUGATURA si imposta il tipo di asciugatura desiderato. Sono previste due possibilità:

A - In base al tempo: da 40 a 180 minuti.

B - In base al livello di umidità dei capi asciugati:

Stiro capi leggermente umidi, facili da stirare.

Stampella 🚗 capi asciutti da riporre.

Armadio capi molto asciutti, consigliato per spugne e accappatoi.

Se eccezionalmente il carico di biancheria da lavare ed asciuga è superiore al massimo previsto (vedi tabella accanto), effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le

Tabella tempi di asciugatura (valori indicativi)

Tipo di tessuto	Tipo di carico	Carico max. (kg)	Armadio	Stam-pella	Stiro
Cotone	Biancheria di diverse dimensioni, asciugamani in spugna	5 180	170	160
Sintetici	Lenzuola, Camice, Pigiami, calzini, etc.	3 180	170	160
Lana	Maglie, maglioni, etc.	1,5	150	140 130

istruzioni per effettuare “Solo l’asciugatura”. Ripeti le stesse operazioni per il carico rimanente.

N.B: Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento anche se la manopola ASCIUGATURA viene portata nella posizione

Solo asciugatura

Ruotare la manopola PROGRAMMI su una delle posizioni di asciugatura (11-12-13) in base al tipo di tessuto, quindi selezionare il tipo di asciugatura desiderata con la manopola ASCIUGATURA.

Funzioni

Le varie funzioni di lavaggio previste dalla lavasciuga permettono di ottenere la pulizia e il bianco desiderati.

Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata;

2. l'accensione della spia relativa segnala che la funzione è attiva.

Nota: Il lampeggio veloce della spia indica che la funzione relativa non è selezionabile per il programma impostato.

Partenza ritardata

Ritarda l'avvio della macchina sino a 9 ore.

Premere più volte il tasto fino a far accendere la spia relativa al ritardo desiderato. Alla quinta pressione del tasto la funzione si disattiverà.

N.B.: Una volta premuto il tasto START/PAUSE, si può modificare il valore del ritardo solo diminuendolo.

! E'attivo con tutti i programmi.

Extra Risciacquo

Selezionando questa funzione si aumenta l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili.

! Non è attivabile sui programmi 4, 5, 11, 12, 13, B, C.

Super Lavaggio

Grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e all'impiego di maggior tempo, tale funzione garantisce un lavaggio di alte performance.

! Non è attivabile sui programmi 4, 5, 6, 9, 10, 11, 12, 13, A, B, C.

1200-600

Premendo questo tasto si riduce la velocità di centrifuga.

! Non è attivabile sui programmi 9, C, 11, 12, 13.

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavasciuga e a inquinare l'ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 2: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire dalla griglia.

vaschetta aggiuntiva 3: Candeggina

Ciclo candeggio

Il candeggio può essere effettuato solo con i programmi 1, 2, 6.

Versare la candeggina nella vaschetta aggiuntiva 3, il detersivo e l'ammorbidente nelle rispettive vaschette, quindi impostare uno dei programmi soprarportati.

E' indicato solo per capi in cotone molto sporchi.

Preparare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il simbolo sull'etichetta.
• i colori: separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particolari

Seta: utilizzare l'apposito programma 9 per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzare il programma 9.

Lana: Il ciclo di lavaggio “Lana” di questa lavatrice Hotpoint/Ariston è stato testato e approvato dalla Woolmark Company per il lavaggio di capi in lana classificati come “lavabili a mano”, purché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delle indicazioni fornite dal produttore dell'elettrodomestico. Hotpoint/Ariston è la prima marca di lavatrici ad aver ottenuto dalla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di acqua ed energia.

(M1126)

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavasciuga effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Antipiega

Questa funzione interrompe il programma di lavaggio mantenendo la biancheria in ammollo nell'acqua prima dello scarico.

E' attiva solo nel programma 9 (Seta/Tende) e serve per evitare la formazione di pieghe.

Per completare il ciclo premere il tasto START/PAUSE.

Può accadere che la lavasciuga non funzioni. Prima di telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

|

Anomalie:
La lavasciuga non si accende.
Il ciclo di lavaggio non inizia.
La lavasciuga non carica acqua (lampeggia velocemente la spia della prima fase di lavaggio).
La lavasciuga carica e scarica acqua di continuo.
La lavasciuga non scarica o non centrifuga.
La lavasciuga vibra molto durante la centrifuga.
La lavasciuga perde acqua.
La spia START/PAUSE (arancione) e le spie delle funzioni lampeggiano velocemente.
Si forma troppa schiuma.
La Lavasciuga non asciuga.
Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.• In casa non c'è corrente.• L'oblò non è ben chiuso• Il tasto ON/OFF non è stato premuto.• Il tasto START/PAUSE non è stato premuto.• Il rubinetto dell'acqua non è aperto.• Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, (vedi "Personalizzazioni").

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  • In casa manca l'acqua.
• Non c'è sufficiente pressione.

• Il tasto START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavasciuga e chiamare l'Assistenza. Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavasciuga carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.
• È attiva la funzione ANTIPIEGA: per completare il programma premere il tasto START/PAUSE.
• Il tubo di scarico è piegato (vedi "Installazione").
  • La conduttura di scarico è ostruita.

- Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

- La lavasciuga non è in piano (vedi "Installazione").

- La lavasciuga è stretta tra mobili e muro (vedì "Installazione").

- Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

- Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

- Il tubo di scarico non è fissato bene (vedi "Installazione").

- Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.

Se l'anomalia persiste, chiamare l'Assistenza.

- Il detersivo non è specifico per lavasciuga (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

- Il dosaggio è stato eccessivo.

- La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

- In casa non c'è corrente.

• L'oblò non è ben chiuso.

- Si è impostato un ritardo sull'ora di avvio (vedi "Personalizzazioni").

- la manopola ASCIUGATURA è nella posizione

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi").
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavasciuga e nella parte anteriore aprendo l'oblò.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 * NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
