Marca	Hotpoint
Modello	BI WDHG 861484 EU
Tipo di prodotto	Lavasciuga (lavatrice asciugatrice)
Capacità di lavaggio	8 kg
Capacità di asciugatura	6 kg
Velocità di centrifuga massima	1400 giri/min
Dimensioni (L × P × A)	595 × 570 × 815-900 mm
Peso netto	70 kg
Alimentazione elettrica	230 V, 50 Hz
Pressione dell'acqua	0,1 – 1 MPa
Programmi di lavaggio	Cotone, sintetici, delicati, lana, rapido, ecc.
Programmi di asciugatura	Cotone, sintetici, delicati, extra asciutto, stiratura facile
Sicurezza bambini	Blocco oblò
Sistema anti-allagamento	Sì
Tipo di cestello	Acciaio inox
Display	Schermo LED
Partenza differita	Sì (fino a 24 h)
Installazione	Integrabile (incassabile) con pannello di rivestimento
Manutenzione	Pulizia filtro, scarico, guarnizione porta
Pezzi di ricambio	Disponibili per 10 anni dopo la fine della commercializzazione

Domande frequenti - BI WDHG 861484 EU HOTPOINT

Come rimuovere i bulloni di trasporto dalla macchina?

Prima del primo utilizzo, è indispensabile rimuovere i bulloni di trasporto situati sul retro dell'apparecchio. Svitare i 4 bulloni utilizzando una chiave, quindi tappare i fori con i tappi in plastica forniti. Questo passaggio è essenziale per evitare danni al cestello durante il funzionamento.

Cosa fare se l'oblò non si apre alla fine del ciclo?

Al termine del ciclo, l'oblò rimane bloccato per alcuni minuti per motivi di sicurezza. Attendere che la spia di blocco si spenga. Se il problema persiste, verificare che il programma sia terminato e che l'acqua sia stata scaricata. In caso di guasto, scollegare l'apparecchio e contattare il servizio post-vendita.

Come pulire il filtro della pompa di scarico?

Scollegare l'apparecchio e aprire il pannello inferiore. Svitare il tappo del filtro in senso antiorario. Posizionare un contenitore per raccogliere l'acqua residua. Pulire il filtro sotto acqua corrente e rimontarlo assicurandosi che sia ben fissato. Questa operazione è consigliata ogni 2-3 mesi.

Posso lavare biancheria imbevuta di solventi o liquidi infiammabili?

No, è formalmente vietato lavare o asciugare biancheria che sia stata a contatto con solventi (trementina, benzene), detergenti contenenti solventi o liquidi infiammabili (benzina, alcol). Ciò comporta rischio di incendio o esplosione. Lavare sempre questi articoli in acqua calda con una dose extra di detersivo prima di introdurli nella macchina.

Come regolare l'altezza della macchina oltre 835 mm?

Per ottenere un'altezza compresa tra 835 e 900 mm, utilizzare gli accessori forniti: le 2 traverse (G), 4 piedini aggiuntivi (H), 4 viti (I) e 4 dadi (L). Seguire la procedura: inclinare la macchina all'indietro, smontare i piedini originali, fissare le traverse con le viti I, montare i nuovi piedini H, quindi regolare l'altezza e bloccare con i dadi L. Per 870-900 mm, aggiungere il listello M.

Qual è la capacità massima di asciugatura?

La capacità di asciugatura è di 6 kg di biancheria asciutta secondo i programmi. Non superare mai questo limite per evitare sovraccarico e garantire un'asciugatura efficace. La biancheria deve essere lavata e centrifugata prima dell'asciugatura.

Come montare un pannello di rivestimento sulla porta?

Utilizzare gli accessori forniti: cerniere, fermo magnetico, tassello in gomma e viti. Fissare i supporti delle cerniere sul frontale della macchina con le viti tipo C, quindi montare le cerniere e il magnete sul pannello in legno (spessore max 13 mm). Allineare il pannello utilizzando la dima di foratura, quindi fissarlo sui supporti. Regolare la posizione verticale e orizzontale con le viti C e D.

Cosa fare in caso di visualizzazione di un codice di errore?

I codici di errore indicano malfunzionamenti (es: F01 per problema motore, F05 per difetto di scarico). Consultare il manuale completo per il significato esatto. Provare a riavviare la macchina dopo averla scollegata per 1 minuto. Se l'errore persiste, contattare un tecnico autorizzato.

Come mantenere la guarnizione dell'oblò?

Pulire regolarmente la guarnizione in gomma con un panno umido e un detergente delicato. Verificare che nessun oggetto (monete, bottoni) rimanga incastrato nelle pieghe. Asciugare accuratamente dopo ogni ciclo per evitare muffe. Per una pulizia profonda, utilizzare un prodotto specifico per lavatrici.

I pezzi di ricambio sono disponibili dopo l'acquisto?

Sì, in conformità con la normativa europea, i pezzi di ricambio per questa macchina sono disponibili per un periodo di 10 anni dopo il lancio dell'ultima unità sul mercato. Possono essere ordinati presso il servizio post-vendita autorizzato Hotpoint.

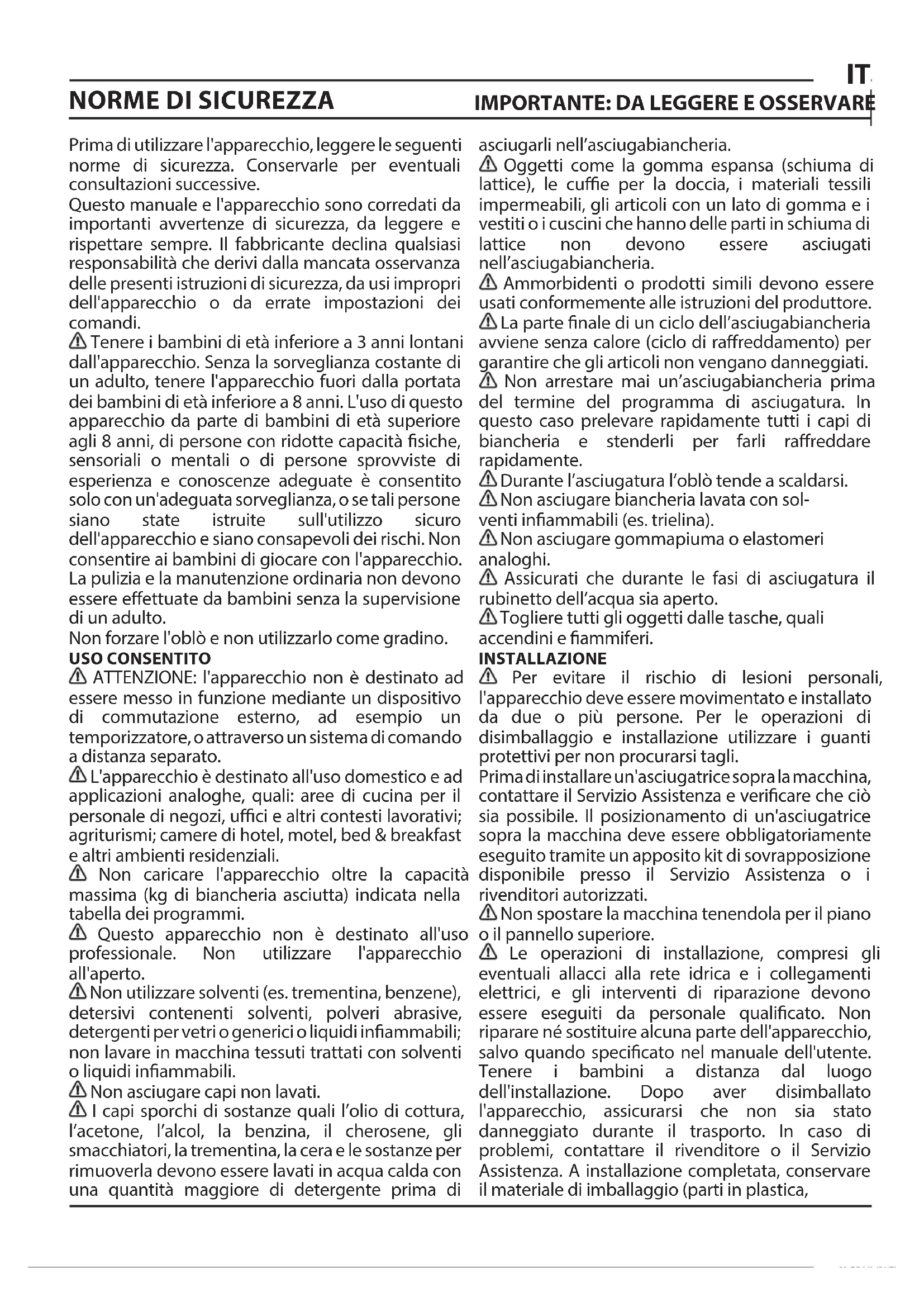

MANUALE UTENTE BI WDHG 861484 EU HOTPOINT

Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive.

Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.

⚠ Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 8 anni. L'uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità fisiche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza, o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto.

Non forzare l'oblò e non utilizzarlo come gradino.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato.

⚠ L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

⚠️ Non caricare l'apparecchio oltre la capacità massima (kg di biancheria asciutta) indicata nella tabella dei programmi.

⚠ Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto.

⚠ Non utilizzare solventi (es. trementina, benzene), detersivi contenenti solventi, polveri abrasive, detergenti per vetri o generici o liquidi infiammabili; non lavare in macchina tessuti trattati con solventi o liquidi infiammabili.

⚠️ Non asciugare capi non lavati.

⚠ I capi sporchi di sostanze quali l'olio di cottura, l'acetone, l'alcol, la benzina, il cherosene, gli smacchiatori, la trementina, la cera e le sostanze per rimuoverla devono essere lavati in acqua calda con una quantità maggiore di detergente prima di

asciugarli nell'asciugabiancheria.

⚠ Oggetti come la gomma espansa (schiuma di lattice), le cuffie per la doccia, i materiali tessili impermeabili, gli articoli con un lato di gomma e i vestiti o i cuscini che hanno delle parti in schiuma di lattice non devono essere asciugati nell'asciugabiancheria.

⚠ Ammorbidenti o prodotti simili devono essere usati conformemente alle istruzioni del produttore.

⚠️ La parte finale di un ciclo dell'asciugabiancheria avviene senza calore (ciclo di raffreddamento) per garantire che gli articoli non vengano danneggiati.

Non arrestare mai un'asciugabiancheria prima del termine del programma di asciugatura. In questo caso prelevare rapidamente tutti i capi di biancheria e stenderli per farli raffreddare rapidamente.

⚠️ Durante l'asciugatura l'oblò tende a scaldarsi.

⚠️ Non asciugare biancheria lavata con solventi infiammabili (es. trielina).

⚠️ Non asciugare gommapiuma o elastomeri analoghi.

⚠ Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto.

⚠ Togliere tutti gli oggetti dalle tasche, quali accendini e fiammiferi.

INSTALLAZIONE

⚠️ Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli.

Prima di installare un'asciugatrice sopra la macchina, contattare il Servizio Assistenza e verificare che ciò sia possibile. Il posizionamento di un'asciugatrice sopra la macchina deve essere obbligatoriamente eseguito tramite un apposito kit di sovrapposizione disponibile presso il Servizio Assistenza o i rivenditori autorizzati.

⚠️ Non spostare la macchina tenendola per il piano o il pannello superiore.

⚠️ Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare né sostituire alcuna parte dell'apparecchio, salvo quando specificato nel manuale dell'utente. Tenere i bambini a distanza dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica,

polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare l'apparecchio dalla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.

⚠️ Non installare l'apparecchio in un locale esposto a condizioni estreme, in particolare a un'areazione inadeguata o a temperature inferiori a 5°C o superiori a 35°C.
⚠ Durante l'installazione, controllare che i quattro piedini siano bene in appoggio e stabili sul pavimento, se necessario regolarli, e controllare che l'apparecchio sia perfettamente in piano usando una livella a bolla d'aria.
⚠ Se l'apparecchio deve essere installato su un pavimento di legno o "flottante" (di parquet o laminato), fissare al pavimento un pannello di compensato da (almeno) 60 x 60 x 3 cm da utilizzare come base d'appoggio per l'apparecchio.
⚠️ Collegare il tubo di carico dell'acqua conformemente alle norme in vigore.
⚠ Per i modelli con alimentazione soltanto ad acqua fredda: non collegare alla tubazione dell'acqua calda.
⚠️ Per i modelli con alimentazione ad acqua calda: la temperatura di ingresso dell'acqua calda non deve superare i 60 °C.
⚠️ La macchina è dotata di bulloni di sicurezza al fine di evitare danni durante il trasporto. Prima della messa in funzione della macchina, è assolutamente necessario togliere i bulloni di sicurezza utilizzati per il trasporto. Dopo la rimozione dei bulloni, coprire le aperture con i 4 tappi di plastica forniti in dotazione.
⚠️ Dopo l'installazione dell'apparecchio, attendere qualche ora prima di avviarlo in modo che si adatti alle condizioni del locale.
⚠️ Per le lavabiancheria dotate di aperture di ventilazione alla base, verificare che non vi sia moquette o tappeto che ostruisca le aperture.
⚠ Utilizzare solo tubi flessibili nuovi per collegare l'apparecchio alla rete idrica. I tubi vecchi non devono essere riutilizzati.
⚠️ La pressione di carico dell'acqua deve essere di 0,1-1 MPa.
⚠️ Non riparare né sostituire alcuna parte dell'apparecchio, salvo quando specificato nel manuale d'uso. Rivolgersi esclusivamente al Servizio di assistenza post-vendita autorizzato. Le riparazioni eseguite dall'utente o da non professionisti possono provocare incidenti gravi, con danni notevoli alle cose, rischi per la salute o conseguenze mortali.
⚠️ I ricambi dell'elettrodomestico resteranno disponibili per 10 anni da quando l'ultimo

apparecchio è stato immesso sul mercato, come previsto dal regolamento europeo Ecodesign.

AVVERTENZE ELETTRICHE

⚠️ Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, la messa a terra dell'apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali.
⚠️ Non utilizzare cavi di prolunga, prese multiple o adattatori. Al termine dell'installazione, i componenti elettrici non dovranno più essere accessibili all'utilizzatore. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi.
Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.
Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche.

PULIZIA E MANUTENZIONE

⚠ AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare quanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi movimentazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a getto di vapore (rischio di scosse elettriche). Le riparazioni non professionali e non autorizzate dal produttore potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto o danno causato da riparazioni o interventi di manutenzione non professionali non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l'unità.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio

Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

Istruzioni per l'installatore

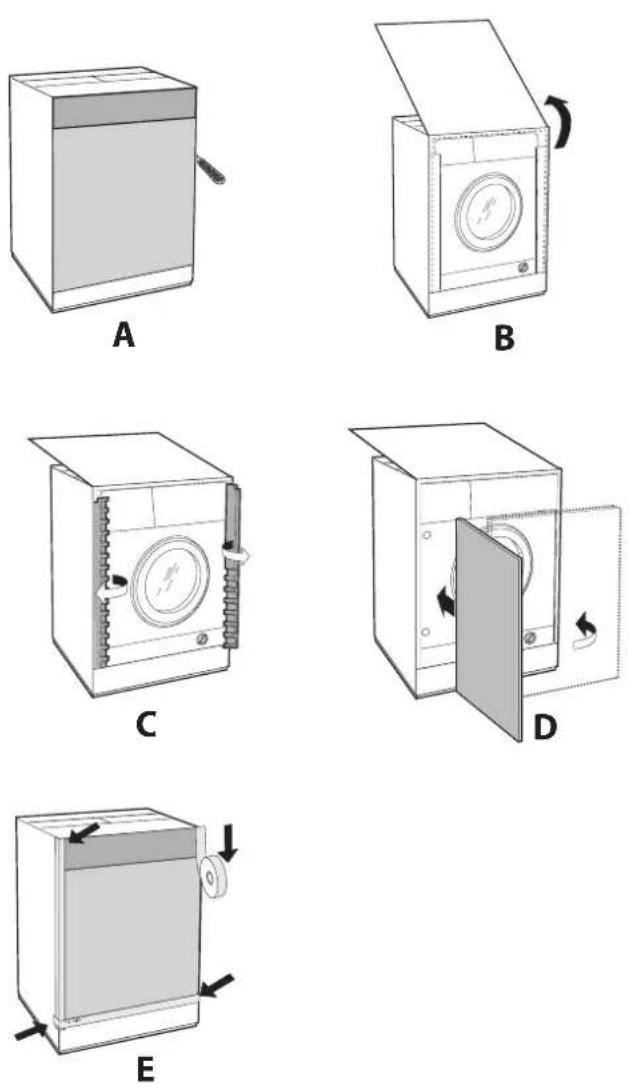

Applicazione del pannello in legno alla porta e inserimento della macchina nei mobili:

Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. A questo scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina senza disimballare completamente il prodotto (vedi figure sottostanti).

Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 13 mm e può essere incernierato sia sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblò con le cerniere applicate sul lato sinistro.

Accessori montaggio portina (Fig. 1-2-3-4-5).

Tipo A B C D
Lunghezza	13 mm 25 m	mm 20 mm 7	mm

• n° 6 viti autofilettanti l = 13 mm "tipo A".
• n° 2 viti metriche testa svasata l = 25 mm "tipo B"; per il fissaggio del riscontro magnete al mobile.
• n° 4 viti metriche l = 20 mm "tipo C"; per il montaggio dei supporti cerniera al mobile.
• n° 4 viti metriche l = 7 mm "tipo D"; per il montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

• Rimuovere le viti di tipo D per separare i cardini dai loro supporti.
• Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 verso l'interno della facciata interponendo un distanziale (fig. 4/B), utilizzando le viti tipo C.
• Montare il riscontro magnete dalla parte opposta in alto interponendo due distanziali (fig. 4/B) utilizzando le due viti tipo B.

Uso della maschera di foratura.

- Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità.

- Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superiore e destro del pannello.

- Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete.

Montaggio dei particolari sul pannello di legno (Antina).

- Inserire le cerniere nelle sedi predisposte (la parte mobile della cerniera deve trovarsi verso l'esterno del pannello) e fissarle con 4 viti del tipo A.

- Inserire il magnete nella sede in alto dalla parte opposta alle cerniere e fissarlo con due viti tipo B.

- Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla macchina.

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicato dalla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9).

Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

Inserimento della macchina nei mobili.

- Spingere l'apparecchio nell'apertura allineandola con gli altri mobili (fig. 6).

- Agire sui piedini di regolazione per portare la macchina all'altezza desiderata.

- Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7.

Importante: chiudere la parte inferiore del frontale e dei lati dell'apparecchio se questo è installato all'estremità di un mobile componibile, verificando che lo zoccolo appoggi sul pavimento.

Accessori in dotazione per la regolazione in altezza.

Alloggiate nel coperchio di poli- stirolo (fig. 10) si trovano:

2 traverse (G): 1 listello (M) all'interno del cestello si trovano:

4 piedini supplementari (H)

4 viti (I)

4 viti (R)

4 dadi (L)

2 guide zoccolo (Q)

Fig. 10

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini.

Se si desidera portarla ad un'altezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzare i seguenti accessori:

le 2 traverse (G); i 4 piedini (H); le 4 viti (I); i 4 dadi (L), quindi agire come segue (fig. 11):

Adagiare l'apparecchio sul lato posteriore assicurandosi di non danneggiare il tubo di scarico e il cavo di alimentazione.

togliere i 4 piedini originali, posizionare una traversa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi inserire i nuovi pedini H. Ripetere la stessa operazione nella parte posteriore della macchina.

A questo punto regolando i piedini H la macchina può essere abbassata o alzata da 835 mm a 870 mm.

Una volta raggiunta l'altezza desiderata bloccare i dadi L alla traversa G.

Per regolare la macchina ad un'altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H fino all'altezza desiderata. Per inserire il listello agire come segue:

allentare le tre viti N poste nella parte anteriore della copertura Top, inserire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

Fig. 6 Fig. 7
