BI WDHG 861484 EU - Mașină de spălat HOTPOINT - Manual de utilizare gratuit

MANUAL DE UTILIZARE BI WDHG 861484 EU HOTPOINT

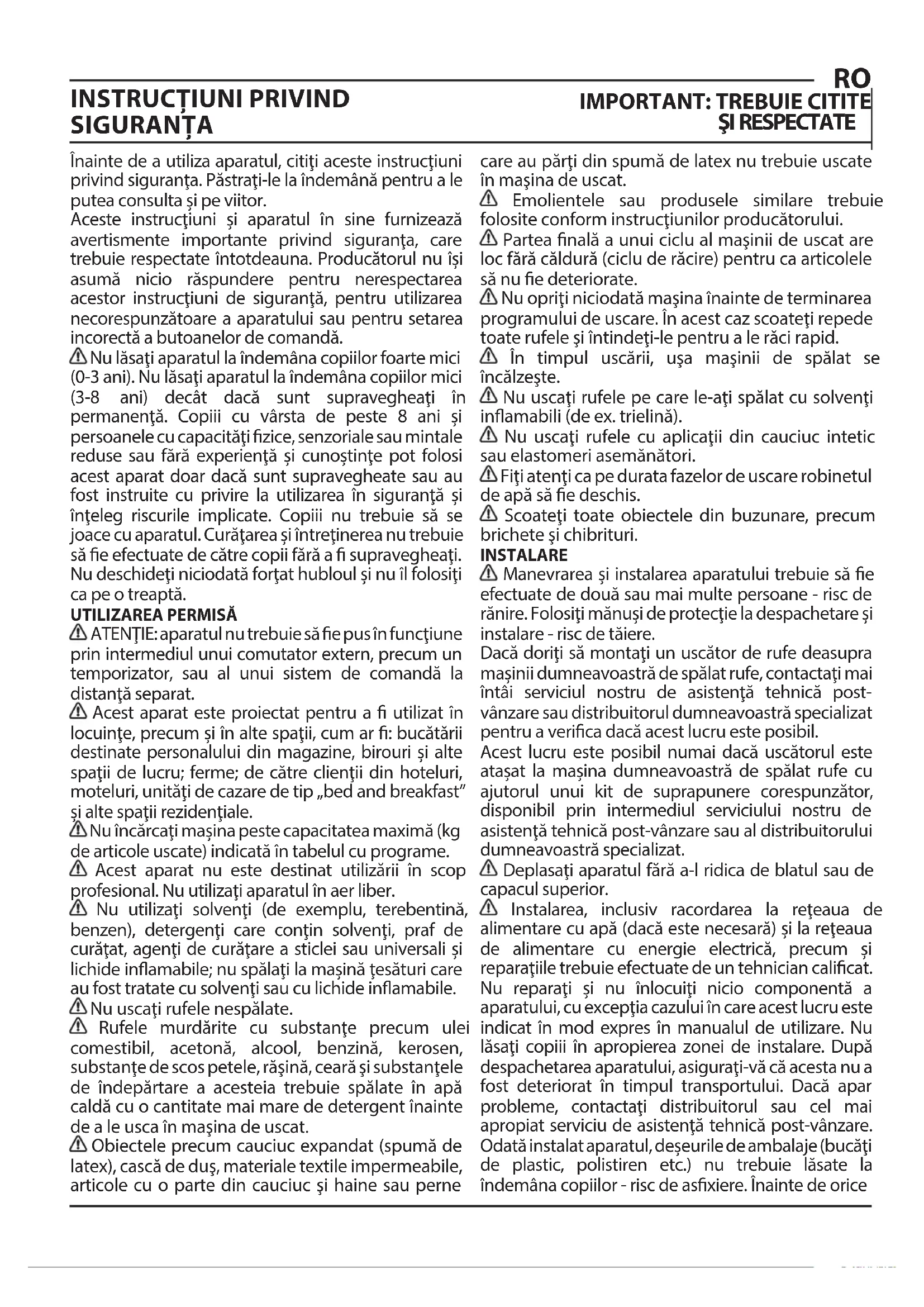

Înainte de a utiliza aparatul, citiți aceste instrucțiuni privind siguranța. Păstrați-le la îndemână pentru a le putea consulta și pe viitor.

Aceste instrucțiuni și aparatul în sine furnizează avertismente importante privind siguranța, care trebuie respectate întotdeauna. Producătorul nu își asumă nicio răspundere pentru nerespectarea acestor instrucțiuni de siguranță, pentru utilizarea necorespunzătoare a aparatului sau pentru setarea incorrectă a butoanelor de comandă.

⚠️ Nu lăsați aparatul la îndemâna copiilor foarte mici (0-3 ani). Nu lăsați aparatul la îndemâna copiilor mici (3-8 ani) decât dacă sunt supravegheați în permanență. Copiii cu vârsta de peste 8 ani și persoanele cu capacități fizice, senzoriale sau mintale reduse sau fără experiență și cunoștințe pot folosi acest aparat doar dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie să fie efectuate de către copii fără a fi supravegheați. Nu deschideți niciodată forțat hubloul și nu îl folosiți ca pe o treaptă.

UTILIZAREA PERMISĂ

⚠️ ATENTIE: aparatul nu trebuie să fie pus în funcțiune prin intermediul unui comutator extern, precum un temporizator, sau al unui sistem de comandă la distanță separat.

Acest aparat este proiectat pentru a fi utilizat în locuințe, precum și în alte spații, cum ar fi: bucătării destinate personalului din magazine, birouri și alte spații de lucru; ferme; de către clienții din hoteluri, moteluri, unități de cazare de tip „bed and breakfast” și alte spații rezidențiale.

⚠️ Nu încărcați mașina peste capacitatea maximă (kg de articole uscate) indicată în tabelul cu programe.

⚠️ Acest aparat nu este destinat utilizării în scop profesional. Nu utilizați aparatul în aer liber.

⚠️ Nu utilizati solventi (de exemplu, terebentină, benzen), detergeni care conțin solventi, praf de curățat, agenți de curățare a sticlei sau universali și lichide inflamabile; nu spălați la mașină țesături care au fost tratate cu solventi sau cu lichide inflamabile.

⚠️ Nu uscați rufele nespălate.

⚠ Rufele murdărite cu substanțe precum ulei comestibil, acetonă, alcool, benzină, kerosen, substanțe de scos petele, rășină, ceară și substanțele de îndepărtare a acesteia trebuie spălate în apă caldă cu o cantitate mai mare de detergent înainte de a le usca în mașina de uscat.

⚠ Obiectele precum cauciuc expandat (spumă de latex), cască de duș, materiale textile impermeabile, articole cu o parte din cauciuc și haine sau perne

care au părți din spumă de latex nu trebuie uscate în mașina de uscat.

Emolientele sau produsele similare trebuie folosite conform instrucțiunilor producătorului.

Partea finală a unui ciclu al mașinii de uscat are loc fără căldură (ciclu de răcire) pentru ca articolele să nu fie deteriorate.

⚠️ Nu opriți niciodată mașina înainte de terminarea programului de uscare. În acest caz scoateți repede toate rufele și întindeți-le pentru a le răci rapid.

În timpul uscării, ușa mașinii de spălat se încălzește.

⚠ Nu uscați rufele pe care le-ați spălat cu solventi inflamabili (de ex. trielină).

⚠️ Nu uscați rufele cu aplicații din cauciuc intetic sau elastomeri asemănători.

⚠️ Fiți atenți ca pe durata fazelor de uscare robinetul de apă să fie deschis.

⚠ Scoateți toate obiectele din buzunare, precum brichete și chibrituri.

INSTALARE

⚠ Manevrarea și instalarea aparatului trebuie să fie efectuate de două sau mai multe persoane - risc de rănire. Folosiți mănuși de protecție la despachetare și instalare - risc de tăiere.

Dacă doriți să montați un uscător de rufe deasupra mașinii dumneavoastră de spălat rufe, contactați mai întăi serviciul nostru de asistență tehnică post-vânzare sau distribuitorul dumneavoastră specializat pentru a verifica dacă acest lucru este posibil.

Acest lucru este posibil numai dacă uscătorul este atașat la mașina dumneavoastră de spălat rufe cu ajutorul unui kit de suprapunere corespunzător, disponibil prin intermediul serviciului nostru de asistență tehnică post-vânzare sau al distribuitorului dumneavoastră specializat.

⚠️ Deplasați aparatul fără a-l ridica de blatul sau de capacul superior.

⚠ Instalarea, inclusiv racordarea la rețeaua de alimentare cu apă (dacă este necesară) și la rețeaua de alimentare cu energie electrică, precum și reparațiile trebuie efectuate de un tehnician calificat. Nu reparați și nu înlocuți nicio componentă a aparatului, cu excepția cazului în care acest lucru este indicat în mod expres în manualul de utilizare. Nu lăsați copiii în apropierea zonei de instalare. După despachetarea aparatului, asigurați-vă că acesta nu a fost deteriorat în timpul transportului. Dacă apar probleme, contactați distribuitorul sau cel mai apropiat serviciu de asistență tehnică post-vânzare. Odată instalat aparatul, deșeurile de ambalaje (bucăți de plastic, polistiren etc.) nu trebuie lăsate la îndemâna copiilor - risc de asfixiere. Înainte de orice

operație de instalare, aparatul trebuie să fie deconectat de la rețeaua de alimentare cu energie electrică - risc de electrocutare. În timpul instalării, aveți grijă ca aparatul să nu deterioreze cablul de alimentare - risc de incendiu sau de electrocutare. Activați aparatul numai atunci când instalarea a fost finalizată.

⚠ Nu instalați aparatul într-un loc expus unor condiții extreme, precum: ventilație insuficientă, temperaturi sub 5 °C sau peste 35 °C.

⚠️ La instalarea aparatului, asigurați-vă că cele patru piciorușe sunt stabile și se sprijină pe planșeu, reglându-le după cum este necesar, și asigurați-vă că aparatul este perfect orizontal, folosind o nivelă cu bulă de aer.

În cazul în care aparatul este instalat pe podele din lemn sau „flotante” (anumite tipuri de parchet și materiale laminate), fixați o foaie de placaj de 60 x 60 x 3 cm (cel puțin) pe podea, apoi așezaț aparatul peste aceasta.

⚠ Racordați furtunul (furtunurile) de alimentare cu apă la sursa de alimentare cu apă, în conformitate cu reglementările companiei locale de furnizare a apei.

⚠️ Pentru modelele dotate exclusiv cu furtun pentru alimentare cu apă rece: nu conectați la sursa de alimentare cu apă caldă.

⚠️ Pentru modelele cu alimentare la apă caldă: apa caldă de alimentare nu trebuie să aibă o temperatură mai mare de 60 °C.

⚠ Maşina de spălat rufe este prevăzută cu bolțur pentru transport, pentru a preveni orice posibilă deteriorare a interiorului în timpul transportului. Înainte de a folosi maşina de spălat, bolțurile pentru transport trebuie îndepărtate obligatoriu. După înlăturarea acestora, acoperiți orificiile cu cele 4 capace de plastic furnizate.

⚠️ După instalarea dispozitivului, așteptați câteva ore înainte de a-l porni, pentru ca acesta să se aclimatizeze la condițiile din încăpere.

⚠ Asigurați-vă că orificiile de ventilare de la baza mașinii de spălat rufe (dacă există la modelul dumneavoastră) nu sunt acoperite de covor sau de alte materiale.

Utilizați numai furtunuri noi pentru racordarea aparatului la rețeaua de alimentare cu apă. Seturile de furtunuri vechi nu trebuie să fie reutilizate.

⚠ Presiunea de alimentare a apei trebuie să fie cuprinsă în intervalul 0,1-1 MPa.

AVERTIZĂRI PRIVIND ALIMENTAREA CU ENERGIE ELECTRICĂ

⚠ Aparatul trebuie să poată fi deconectat de la rețeaua electrică fie prin scoaterea ștecherului din priză (dacă ștecherul este accesibil), fie prin intermediul unui întrerupător multipolar situat în amonte de priză, în conformitate cu normele privind cablurile electrice, și trebuie să fie împământat în conformitate cu standardele naționale privind siguranța electrică.

⚠️ Nu utilizați prelungitoare, prize multiple sau adaptoare. După terminarea instalării, componentele electrice nu trebuie să mai fie accesibile utilizatorului. Nu utilizați aparatul dacă aveți părți ale corpului umede sau când sunteți desculți. Nu puneți în funcțiune acest aparat dacă are cablul de alimentare sau ștecherul deteriorat, dacă nu funcționează corespunzător sau dacă a fost deteriorat sau a căzut pe jos.

În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit cu unul identic de către producător, agentul său de service sau alte persoane calificate, pentru a evita orice pericol sau risc de electrocutare.

CURĂȚAREA ȘI ÎNTRETINEREA

⚠ AVERTISMENT: Asigurați-vă că aparatul este oprit și deconectat de la sursa de alimentare înainte de a efectua orice operație de întreținere; nu folosiți niciodată aparate de curățare cu aburi - risc de electrocutare.

ELIMINAREA AMBALAJULUI

Ambalajul este reciclabil în proporție de 100% și este marcat cu simbolul reciclării

Prin urmare, diferitele părți ale ambalajului trebuie eliminate în mod corespunzător și în conformitate cu normele stabilite de autoritățile locale privind eliminarea deșeurilor.

ELIMINAREA APARATELOR ELECTROCASNICE

Acest aparat este fabricat cu materiale reciclabile sau reutilizabile. Eliminați-l în conformitate cu normele locale referitoare la eliminarea deșeurilor. Pentru informații suplimentare referitoare la tratarea, valorificarea și reciclarea aparatelor electrocasnice, contactați autoritățile locale competente, serviciul de colectare a deșeurilor menajere sau magazinul de unde ați achiziționat aparatul. Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE). Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea consecințelor negative asupra mediului înconjurător și sănătății persoanelor.

Simbolul de pe produs sau de pe documentele care il însotesc indică faptul că acest aparat nu trebuie eliminat ca deșeu menajer, ci trebuie predat la un centru de colectare corespunzător, pentru reciclarea echipamentelor electrice și electronice.

Instrucțiuni pentru instalator

Aplicarea panoului de lemn pe uşă și introducerea maşinii în mobilier:

În cazul în care, după montarea panoului de lemn, este necesară livrarea mașinii pentru montajul final, vă sfătuim să o lăsați în ambalajul original. În acest scop, ambalajul original a fost realizat pentru a permite montarea panoului de lemn pe mașină fără a fi necesară scoatere completă din ambalaj a mașinii (consultați figurile de mai jos). Panoul de lemn ce acoperă partea frontală nu trebuie să aibă o grosime mai mică de 13 mm și poate fi prins cu balamale pe partea dreaptă sau pe partea stângă. Din motive de utilizare practică a mașinii, vă sfătuim ca ușa să aibă același sens de deschidere ca și balamaua aplicată pe partea stângă.

Nr. 4 Distanțiere

Fig. 4/B

Tip A B	C D
				[7867]
Lungime	13 mm 25 mm	20 mm 7 mm

• nr. 6 şuruburi autofiletante l = 13 mm, "tip A".
• nr. 2 şuruburi metrice cu cap plat l = 25 mm „tip B” pentru fixarea plăcii magnetului pe mobilier.
• nr. 4 şuruburi metrice l = 20 mm „tip C” pentru montarea suporturilor de balama pe mobilier.
• nr. 4 şuruburi metrice l = 7 mm „tip D” pentru montarea balamalelor pe suporturi.

Montarea detaliilor pe partea frontală a maşinii.

- Separati suporturile balamalei de balamale prin scoaterea șuruburilor de tip D.

- Montați suporturile de balama pe partea frontală poziționând orificiul indicat printr-o săgeată în fig. 1 spre partea interioară a părții frontală interpunând un distanțier (fig. 4/B), cu ajutorul unui şurub de tip C.

- Montați placa magnetului pe partea opusă sus interpunând două distanțiere (fig. 4/B), cu ajutorul celor două şuruburi de tip B.

Utilizarea şablonului de găurire.

- Pentru a trasa pozițiile găurilor pe partea stângă a panouului, aliniați şablonul de găurire pe latura superioară și stânga a panouului, respectând liniile trasate pe extremități.

- Pentru a trasa pozițiile găurilor pe partea dreapta a panouului, aliniați şablonul de găurire pe latura superioară și dreapta a panouului.

- Cu o freză de dimensiuni adecvate realizați cele patru locașuri pentru cele două balamale, diblul de cauciuc și magnetul.

Montarea detaliilor pe panoul de lemn (Antina).

- Introduceți balamalele în locașurile pregătite (partea mobilă a bâlamalei trebuie să fie pusă spre exteriorul panoului) și fixați-le cu 4 șuruburi de tipul A.

- Introduceți magnetul în locașul de sus de pe par-tea opusă a balamalei și fixați-l cu două șuruburi de tipul B.

- Introduceti diblul de cauciuc în locașul de jos.

Acum, panoul este pregătit pentru a fi montat pe mașină.

Montarea panouului pe maşină.

Introduceți cârligul balamalei, indicat de săgeată în fig. 2, în locașul suportului balamalei, împingeti panoul spre partea frontală a mașinii și fixați cele două balamale cu două şuruburi de tipul D.

Fixarea ghidajului soclului.

Dacă mașina este instalată într-un colț al mobilierului modular, montați unul sau ambele ghidaje ale soclului, așa cum este indicat în fig. 8, reglând adâncimea în funcție de poziția soclului și, dacă este necesar, fixați-le de acestea (fig. 9).

Pentru montarea ghidajului soclului, efectuați după cum urmează (fig. 8):

Fixați colierul P cu şuruburile R, introduceti ghidajul sociului Q în orificiul opus și o dată poziționat în punctul dorit blocati-I pe colierul P cu şuruburile R. Introducerea mașinii în mobilier.

- Împingeti aparatul în deschidere, aliniindu-l cu celelalte piese de mobilier (fig. 6).

- Utilizați piciorușele de reglare pentru a aduce mașina la înălțimea dorită.

- Pentru a regla poziția panoului de lemn pe verticală și pe orizontală, utilizați șuruburile C și D după cum este indicat în fig. 7.

Important: închideti partea de jos a părții frontale cu ajutorul soclului prin baterea de podea.

545 595 600 min 815 820 + 900 570 mm

Fig. 6 Fig. 7

C D C

C D C

Q P R R

Fig. 8 Fig. 9

Accesorii din dotare pentru reglarea înălțimii.

G M

În capacul de polistiren (fig. 10) se găsesc:

2 traverse (G); 1 tijă (M) în interiorul cuvei se găsesc:

4 piciorușe suplimentare (H);

Reqlarea înăltimii maşinii.

Maşina poate fi reglata în înălțime (de la 815 mm la 835 mm) reglând cele 4 piciorușe.

Dacă se dorește o înălțime mai mare decât cea indicată mai sus, ce poate ajunge până la 870 mm, trebuie să utilizati accesoriiile următoare:

Cele 2 traverse (G); cele 4 piciorușe (H); cele 4 șuruburi (I); cele 4 piulițe (L), procedând după cum urmează (fig. 11):

Scoateti cele 4 piciorușe inițiale, poziționați o traversă G pe partea anterioară a mașinii, fixați-o cu şuruburile I (înşurubându-le în orificiile unde erau montate piciorușele inițiale), apoi introduceti noile picioruse H.

Repetați procedura de mai sus și pentru partea posterioară a mașinii.

In acest punct, reglând piciorușele H, mașina poate fi reglată pe înălțime de la 835 mm la 870 mm. In momentul în care s-a atins înălțimea dorită, blocați piulițele L pe traversa G.

Pentru a regla mașina pe înălțime între 870 mm și 900 mm trebuie să montați tija M, reglând piciorușele H până la înălțimea dorită. Pentru a introduce tija, procedați după cum urmează:

slăbîti cele trei şuruburi N din partea anterioară a capacului Top, introduceti tija M după cum se indică în fig. 12, apoi blocați şuruburile N.

G L H I

Fig. 11 Fig. 12

M N
