MANUALE UTENTE ARTXF 149 (EU) HOTPOINT

Italiano Sommario Installazione, 38-39 Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici Descrizione della lavabiancheria e avviare un programma, 40-41 Pannello di controllo Spie Come aprire e chiudere il cestello Avviare un programma Programmi, 42 Tabella dei programmi Personalizzazioni, 43 Impostare la temperatura Impostare la centrifuga Funzioni Detersivi e biancheria, 44 Cassetto dei detersivi Ciclo candeggio Preparare la biancheria Capi particolari Sistema bilanciamento del carico Precauzioni e consigli, 45 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 46 Escludere acqua e corrente elettrica Pulire la lavabiancheria Curare coperchio e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua Come pulire la vaschetta del detersivo Anomalie e rimedi, 47 Assistenza, 48 Assistenza Attiva 7 giorni su 7

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Disimballo e livellamento Disimballo

2. Controllare che la

lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non colle- garla e contattare il rivenditore.

3. Rimuovere le quattro

viti di protezione per il trasporto e il gommino con il relativo distanzia- le, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria

debba essere trasportata, dovranno essere rimontati. Attenzione.

In caso di riutilizzo le viti più corte devono essere montate in alto. ! Gli imballaggi non sono giocattoli per bambini. Livellamento La vostra lavabiancheria potrà essere rumorosa se i due piedini non sono regolati in modo che la stessa risulti perfettamente in piano.

lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non

fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini ante- riori posteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°. Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lava- biancheria uno spazio sufficiente per la ventilazione. Collocazione spostamenti La tua lavatrice è dotata di uno speciale carrello con ruote retrattili puoi facilmente spostarla. Per far scendere questo carrello e poterla così movere senza sforzo, è necessario tirare la leva nera, situata in basso a sinistra, sotto lo zoc colo.Ultimato lo spostamento riportarla nella posizione iniziale. La macchina a questo punto è saldamente collocata (vedi figura). Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazione dell’acqua

1. Collegare il tubo di

alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l’acqua finché non sia limpida.

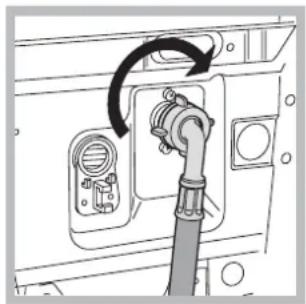

2. Collegare il tubo di

alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che

nel tubo non ci siano né pieghe né strozzature. ! La pressione idrica del rubinetto deve essere com- presa nei valori della tabella Dati tecnici (vedi pagina a fianco). ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Installazione39

Collegamento del tubo di scaricoCollegare il tubo di scari-co, senza piegarlo, a unaconduttura di scarico o auno scarico a muro postitra 65 e 100 cm da terra;oppure appoggiarlo albordo di un lavandino odi una vasca, legando laguida in dotazione alrubinetto (vedi figura).L’estremità libera deltubo di scarico non deverimanere immersanell’acqua. ! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deveavere lo stesso diametro del tubo originale e nonsuperare i 150 cm.Collegamento elettricoPrima di inserire la spina nella presa della corrente,accertarsi che:• la presa abbia la messa a terra e sia a normadi legge;• la presa sia in grado di sopportare il caricomassimo di potenza della macchina, indicato nellatabella Dati tecnici (vedi a fianco);• la tensione di alimentazione sia compresa neivalori indicati nella tabella Dati tecnici (vedi afianco);• la presa sia compatibile con la spina dellalavabiancheria. In caso contrario sostituire lapresa o la spina. ! La lavabiancheria non va installata all’aperto, nem- meno se lo spazio è riparato, perché è molto pericolo-so lasciarla esposta a pioggia e temporali. ! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. ! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o compressioni. ! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.Attenzione! Attenzione! Attenzione! Attenzione! Attenzione! L’azienda declina ogni responsabilitàqualora queste norme non vengano rispettate.Qualsiasi modifica apportata all’attacco predispostodalla fabbrica o un irregolare collegamento elettrico,una qualsiasi modifica elettomeccanica o idraulica dellamacchina farà decadere la garanzia e solleverà ilcostruttore ed il venditore da eventuali responsabilità. Primo ciclo di lavaggio Dopo l’installazione, prima dell’uso, effettuare un ciclodi lavaggio con detersivo e senza biancheria impo-stando il programma 2. Dati tecnici ModelloARTXF 149Dimensionilarghezza cm 40altezza cm 85profondità cm 60Capacitàda 1 a 6 kgCollegamentielettricivedi la targhetta caratteristichetecniche applicata sulla macchinaCollegamentiidricipressione massima 1 MPa (10 bar)pressione minima 0,05 MPa (0,5 bar)capacità del cesto 42 litriVelocità dicentrifugasino a 1400 giri al minutoProgrammi dicontrollo secondola norma EN 60456programma 7; temperatura 60°C;effettuato con 6 kg di carico.Questa apparecchiatura è conformealle seguenti Direttive Comunitarie:- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) esuccessive modificazioni- 2002/96/CE- 2006/95/CE (Bassa Tensione) FP40

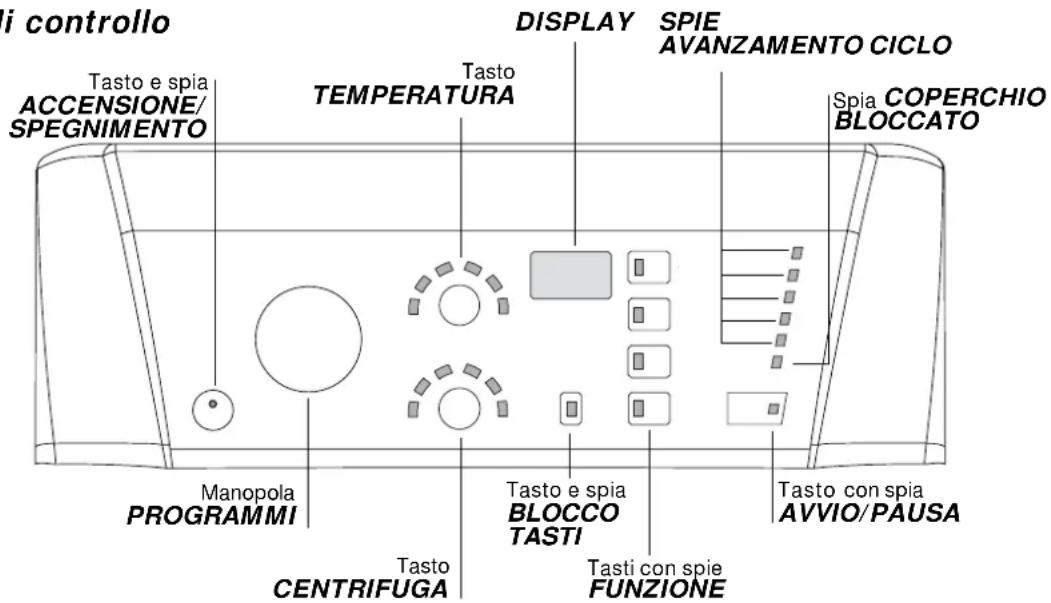

Descrizione della lavabiancheria e avviare un programma Pannello di controllo DISPLAY Manopola PROGRAMMI Tasti con spie FUNZIONE Tasto e spia ACCENSIONE/ SPEGNIMENTO Tasto TEMPERATURA Spia COPERCHIO BLOCCATO Tasto con spia AVVIO/PAUSA Tasto CENTRIFUGA Tasto e spia BLOCCO TASTI Tasto e spia ACCENSIONE/SPEGNIMENTO: per accendere e spegnere la macchina. La spia illuminata indica che la macchina è accesa. Manopola PROGRAMMI: per impostare i programmi. Durante il programma la manopola resterà ferma. Tasto CENTRIFUGA: per impostare la centrifuga o escluderla (vedi “Personalizzazioni”). Tasto TEMPERATURA: per impostare la temperatura o il lavaggio a freddo (vedi “Personalizzazioni”). DISPLAY: per visualizzare il tempo residuo del ciclo di lavaggio selezionato e, se è stata impostata una parten- za ritardata, il tempo mancante all’inizio del lavaggio. Tasto e spia

BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi. Tasti FUNZIONE: per selezionare le funzioni disponibili. La spia relativa alla funzione selezionata rimarrà accesa. SPIE AVANZAMENTO CICLO: per seguire lo stato di avanzamento del programma di lavaggio. La spia accesa indica la fase in corso. Spia COPERCHIO BLOCCATO: per capire se il coperchio è apribile (vedi pagina a fianco). Tasto AVVIO/PAUSA: per avviare i programmi o interromperli momentaneamente. N.B.: per mettere in pausa il lavaggio in corso, premere questo tasto, la spia relativa lampeggerà con colore arancione mentre quella della fase in corso sarà accesa fissa. Se la spia COPERCHIO BLOCCATO sarà spenta, si potrà aprire il coperchio. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente questo tasto. SPIE AVANZAMENTO CICLO Modalità di stand by Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ACCENSIONE/SPEGNIMENTO e attendere che la macchina si riattivi. Spie Le spie forniscono informazioni importanti. Ecco che cosa dicono: Spie fase in corso Ruotando la manopola PROGRAMMI, le spie si illumineranno indicando le fasi che la macchina effettuerà in base al programma prescelto. Una volta selezionato e avviato il ciclo di lavaggio desiderato, le spie si accenderanno progressivamen- te per indicarne lo stato di avanzamento: Tasti funzione e relative spie Selezionando una funzione la spia relativa si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato la spia relativa lampeggerà, verrà emesso un segnale acustico e la funzione non verrà attivata. Nel caso venga impostata una funzione incompatibi- le con un’altra precedentemente selezionata rimarrà attiva solo l’ultima scelta. Centrifuga Scarico Fine lavaggio Lavaggio Risciacquo41

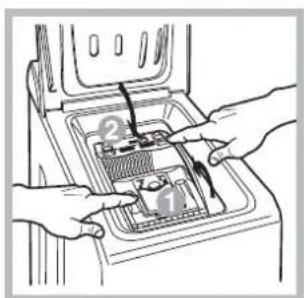

A) Apertura coperchio superiore (Fig. 1): Sollevare il coperchio esterno ed aprirlo completamente. B) Apertura cestello (Soft opening): Con un dito premere il pulsante indicato nella fig. 2 ed il cestello si aprirà delicatamente. C) Introduzione biancheria (Fig. 3). D) Chiusura (Fig. 4). - richiudere bene il cestello abbassando prima lo sportello anteriore ed appoggiandovi quindi quello posteriore; - assicurarsi quindi che i ganci dello sportello anteriore siano perfettamente alloggiati nella sede dello sportello posteriore; - dopo aver sentito il “clac” dell’avvenuto aggancio, esercitare una lieve pressione verso il basso su entrambi gli sportelli che non devono sganciarsi; - chiudere infine il coperchio esterno. E) Arresto finale del cestello (Fig. 2): Al termine del lavaggio il cestello si collocherà con gli sportelli in alto per una facile apertura. Avviare un programma

1. Accendere la lavabiancheria premendo il tasto

ACCENSIONE/SPEGNIMENTO. Tutte le spie si ac- cenderanno per qualche secondo, poi rimarranno accese le spie ralative alle impostazioni del program- ma selezionato e pulserà la spia AVVIO/PAUSA.

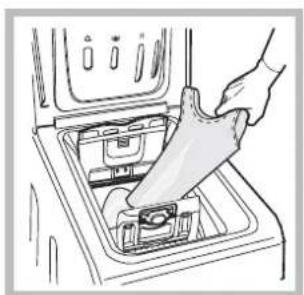

2. Caricare la biancheria, chiudere gli sportelli e il

4. Impostare la temperatura di lavaggio (vedi

“Personalizzazioni”).

5. Impostare la velocità di centrifuga (vedi

“Personalizzazioni”).

6. Versare detersivo e additivi (vedi “Detersivi e bian-

7. Selezionare le funzioni desiderate.

8. Avviare il programma premendo il tasto AVVIO/

PAUSA e la spia relativa rimarrà accesa fissa di colore verde. Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto AVVIO/PAUSA e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia

La spia COPERCHIO BLOCCATO si spegnerà indi- cando che il coperchio è apribile. Estrarre la bianche- ria e lasciare il coperchio socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto ACCENSIONE/SPEGNIMENTO. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Spie temperatura Selezionando un valore di temperatura la spia relativa si illuminerà. Spie centrifuga Selezionando un valore di centrifuga la spia relativa si illuminerà. Spia blocco tasti Per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Spia coperchio bloccato La spia accesa indica che il coperchio è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia si spenga prima di aprire il coperchio. L'attesa è di tre minuti circa. N.B.: se è attiva la funzione PARTENZA RITARDATA il coperchio non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto AVVIO/PAUSA. ! Il lampeggio veloce della spia AVVIO/PAUSA (arancione) contemporaneo a quello delle funzioni segnala un’anomalia (vedi “Anomalie e rimedi”). Come aprire e chiudere il cestello42

Programmi Tabella dei programmi Descrizione del ProgrammaTemp. max. (°C) Velocità max. (giri alminuto)DetersiviCarico max. (Kg) DuratacicloCandeg- gina LavaggioAmmorbi-denteProgrammi Speciali7 Sanitary: Bianchi estremamente sporchi.90° 1400 zz z

7 Sanitary (1): Bianchi e colorati resistenti molto sporchi. 60° 1400 -

9 Ciclo Baby: Colori delicati molto sporchi.40° 800 -

Programmi Giornalieri 1 Cotone + Prelavaggio: Bianchi estremamente sporchi. 90° 1400 -

2 Cotone: Bianchi e colorati resistenti molto sporchi.60° 1400 zz z

2 Cotone (2): Bianchi e colorati delicati molto sporchi. 40° 1400 zz z

4 Sintetici: Colori resistenti molto sporchi.60° 800 -

2,5 4 Sintetici: Colori resistenti poco sporchi.40° 800 -

Mix 30': Per rinfrescare rapidamente capi poco sporchi (nonindicato per lana, seta e capi da lavare a mano).30° 800 -

Mix 15': Per rinfrescare rapidamente capi poco sporchi (nonindicato per lana, seta e capi da lavare a mano).30° 800 -

1,5 Programmi Parziali Risciacquo - 1400

Centrifuga - 1400 -- -6 Centrifuga Delicata - 800 -- -2,5 Scarico - 0 -- -6 Programmi particolari Sanitary (programma 7). Un programma igienizzante ad alte temperature che prevede l'uso della candeggina con temperature superiori a 60°C. Per candeggiare versare la candeggina i detersivi e gli additivi nei relativi scomparti (vedi paragrafo “Cas- setto dei detersivi”). Buonanotte (programma 8). E' un ciclo silenzioso che può lavorare di notte quando la tariffa energetica è ridotta. Il programma è studiato per capi sintetici e di cotone. Alla fine del ciclo la macchina si ferma con l’acqua in vasca; per effettuare la centrifiga e lo scarico premere il tasto AVVIO/PAUSA, altrimenti dopo 8 ore la macchina effettuerà automati- camente la centrifuga e lo scarico dell’acqua. Ciclo Baby (programma 9). Programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo. Mix 30' (programma 5) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (5 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Mix 15' (programma 6) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa così risparmiare energia e tempo. Impostando il programma (6 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 1,5 kg. I dati riportati nella tabella hanno valore indicativo. Per tutti Test Institutes:

1) Programma di controllo secondo la norma EN 60456: impostare il programma 7 con una temperaura di 60°C.

2) Programma cotone lungo: impostare il programma 2 con una temperatura di 40°C.

3) Programma cotone corto: impostare il programma 3 con una temperatura di 40°C.

Programmi E' possibile controllare la durata dei programmi di lavaggio sul display.43

Personalizzazioni Impostare la temperatura Premendo il tasto TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi). La temperatura si può ridurre sino al lavaggio a freddo (

La macchina impedirà automaticamente di impostare una temperatura maggiore a quella massima prevista per ogni programma. Impostare la centrifuga Premendo il tasto CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato. Le velocità massime previste per i programmi sono: Programmi Velocità massima Cotone 1400 giri al minuto Sintetici 800 giri al minuto Lana 600 giri al minuto Seta solo scarico La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo

La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni programma. Funzioni Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata;

2. l’accensione della spia relativa segnala che la funzione è attiva.

Nota: Il lampeggio veloce della spia indica che la funzione relativa non è selezionabile per il programma impostato. Partenza ritardata Per impostare la partenza ritardata del programma prescelto, premere più volte il pulsante fino a visualizzare il ritardo desiderato (da 1 a 24 h). Per disattivare la funzione premere il pulsante fino a visualizzare la scritta

N.B.: Una volta premuto il tasto AVVIO/PAUSA, si può modificare il valore del ritardo solo diminuendolo. ! E’ attivo con tutti i programmi. Super Lavaggio Grazie all’utilizzo di una maggior quantità d’ acqua nella fase iniziale del ciclo e all’impiego di maggior tempo, tale funzione garantisce un lavaggio di alte performance. ! Non è attivabile sui programmi 5, 6, 7, 11, 12, , , , . Extra Risciacquo Selezionando questa funzione si aumenta l’efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E’ utile per pelli particolarmente sensibili. ! Non è attivabile sui programmi 5, 6,

Stira Facile Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Nei programmi 11 la macchina terminerà il ciclo con la biancheria in ammollo, la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la fase RISCIACQUO rimarrà accesa fissa. Per scaricare l’acqua e poter rimuovere il bucato sarà necessario premere il tasto AVVIO/PAUSA o il tasto STIRA FACILE.

Non è attivabile sui programmi 5, 6, 7, 8, 9, 12, , , .44

Cassetto dei detersivi Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente. Alzare il coperchio al di sotto del quale è collo- cato il cassetto dei detersivi e inserire il detersivo o l’additivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido) E’ opportuno immettere direttamente il detersivo liquido in vasca a mezzo dell’apposita pallina. vaschetta 3: Additivi (ammorbidente, ecc.) Quando si versa l’ammorbidente nel comparto 3, far attenzione a non superare il livello “max” indicato. L’ammorbidente viene automaticamente immesso in macchina durante l’ultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo d’acqua. Questa serve per l’immissione di ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significa che il dispositivo di svuotamento è intasato. Per la pulizia vedi “Manuten- zione e cura”). vaschetta 4: Candeggina Ciclo candeggio Il candeggio può essere effettuato solo con i program- mi 2, 3,

Versare la candeggina nella vaschetta 4, il detersivo e l’ammorbidente nelle rispettive vaschette, quindi impostare uno dei programmi soprariportati. E’ indicato solo per capi in cotone molto sporchi. ! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma. Preparare la biancheria

• Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sull’etichetta. - i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati, riferiti al peso della biancheria asciutta: Tessuti resistenti: max 6 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr. Capi particolari Camicie: utilizzare l’apposito programma 10 per lavare camicie di diversi tipo di tessuto e colore. Ne garantisce la massima cura minimizzando la formazione delle pieghe. Seta: utilizzare l’apposito programma 11 per lavare tutti i capi in seta. Si consiglia l’utilizzo di un detersivo specifico per capi delicati. Tende:

si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzare il programma 11. Lana: è l’unica lavabiancheria ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti l’etichetta “solo lavaggio a mano” . Con il programma 12 si ha quindi l’assoluta tranquillità di lavare in lavatrice tutti i capi in lana (max. 1 kg) con la garanzia delle migliori performance. Sistema bilanciamento del carico Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli. Detersivi e biancheria45

Precauzioni e consigli ! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• Questo apparecchio è stato concepito esclusiva- mente per un uso di tipo domestico.

• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte e con esperienze e conoscenze insufficienti, a meno che tale utilizzo non avvenga sotto la supervisione o le istruzioni di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.

• La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non toccare l’acqua di scarico, che può raggiungere temperature elevate.

• Non forzare in nessun caso il coperchio: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.

• Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello sia vuoto. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, preve- de che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivol- gersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente Tecnologia a servizio dell’ambiente: risparmiare detersivo, acqua, energia e tempo

• Per non sprecare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.

• Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.

• Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.

• Dosare bene il detersivo in base alla durezza dell’acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l’ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura. Inoltre evitare il più possibile l’ammorbidente.

• Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione “Partenza Ritardata” aiuta molto a organizzare i lavaggi in tal senso.

• Se il bucato deve essere asciugato in un asciugatore, selezionare un’alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.46

Manutenzione e cura Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ognilavaggio. Si limita così l’usura dell’impiantoidraulico della lavabiancheria e si elimina il pericolodi perdite.• Staccare la spina della corrente quando sipulisce la lavabiancheria e durante i lavori dimanutenzione. Pulire la lavabiancheria
• La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. Curare Coperchio e cestello

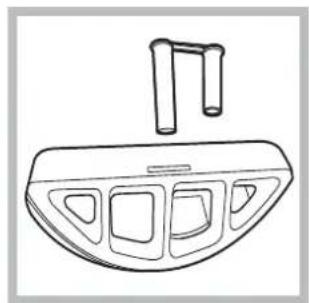

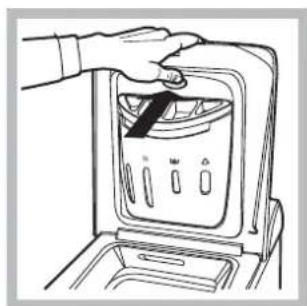

• Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori. Pulire la pompa La lavabiancheria è dotata di una pompa autopulenteche non ha bisogno di manutenzione. Può peròsuccedere che piccoli oggetti (monete, bottoni)cadano nella precamera che protegge la pompa,situata nella parte inferiore di essa. ! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.Per recuperare eventuali oggetti caduti nella preca-camera:1. rimuovere il pannellodi copertura sul latoanteriore della lava-biancheria tirando conle mani dai lati dello zoccolo (vedi figura);

2. svitare il coperchioruotandolo in senso

antiorario (vedi figura): è normale che fuori-esca un pò d’acqua;3.pulire accuratamentel’interno;4. riavvitare il coperchio;5. rimontare il pannelloassicurandosi, prima dispingerlo verso lamacchina, di averinserito i ganci nelleapposite asole. Controllare il tubo di alimentazione dell’acqua Controllare il tubo di alimentazione almeno una voltaall’anno. Se presenta screpolature e fessure vasostituito: durante i lavaggi le forti pressioni potrebbe-ro provocare improvvise spaccature. ! Non utilizzare mai tubi già usati. Come pulire la vaschetta del detersivo Pulizia: Pulire quindi il cassetto sotto il rubinetto (fig. 3) utilizzando anche un semplice spazzolino da denti e, sfilata la coppia disifoncini inseriti nella parte superiore degli scomparti 1 e 2(fig. 4), controllare che gli stessi non siano ostruiti erisciacquarli.Rimontaggio:Non dimenticare di reinserirela coppia di sifoncini negliappositi alloggiamenti erimettere infine il cassettonella sua sede aggancian-dolo (fig. 4, 2, 1).Smontaggio:Esercitare una leggerapressione sul pulsante sullaparte anteriore del cassettodetersivo e tirarlo verso l’alto(fig. 1, 2). Fig. 1 Fig. 2 Fig. 3 Fig. 447

Anomalie e rimedi Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie: La lavabiancheria non si accende. Il ciclo di lavaggio non inizia. La lavabiancheria non carica acqua (lampeggia velocemente la spia della prima fase di lavaggio). La lavabiancheria carica e scarica acqua di continuo. La lavabiancheria non scarica o non centrifuga. La lavabiancheria vibra molto durante la centrifuga. La lavabiancheria perde acqua. La spia AVVIO/PAUSA (arancione) e le spie delle funzioni lampeggiano velocemente. Si forma troppa schiuma. Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.

• In casa non c’è corrente.

• Lo sportello non è ben chiuso.

• Il tasto ACCENSIONE/SPEGNIMENTO non è stato premuto.

• Il tasto AVVIO/PAUSA non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio (PARTENZA RITARDATA, vedi “Personalizzazioni”).

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto AVVIO/PAUSA non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifi- chino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in com- mercio apposite valvole anti-sifonaggio.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.

• È attiva la funzione STIRA FACILE: per completare il programma premere il tasto AVVIO/PAUSA (“Personalizzazioni”).

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla. Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.48

Assistenza Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”).
• Riavviare il programma per controllare se l’inconveniente è stato ovviato;• In caso negativo, contattare il Numero Unico 199.199.199*. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria. Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*.Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza TecnicoAutorizzato più vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.FR
