| Type de produit | Machine à laver |
| Marque | Hotpoint |
| Modèle | VWSR3110WAA |
| Tension nominale | 115 V |
| Fréquence | 60 Hz |
| Circuit électrique requis | 15/20 ampères, protégé par un fusible temporisé ou coupe-circuit |
| Pression d'eau | 0,7 à 10,5 kgf/cm² (10 à 150 psi) |
| Température d'eau chaude (lavage à chaud) | 50°C à 65°C (120°F à 150°F) |
| Hauteur d'évacuation minimale | 76 cm (30 po) |
| Hauteur d'évacuation maximale | 2,4 m (8 pi) |
| Diamètre intérieur du tuyau de renvoi | 3,8 cm (1-1/2 po) minimum |
| Dégagement latéral | 0 cm (0 po) |
| Dégagement avant | 5 cm (2 po) |
| Dégagement arrière | 7,6 cm (3 po) |
| Dégagement vertical | 132 cm (52 po) |
| Raccordement d'eau | Eau chaude et eau froide |
| Mise à la terre | Obligatoire, broche de mise à la terre intégrée |
| Type de chargement | Par le dessus (top loading) |
| Longueur du tuyau d'évacuation | Rallonge disponible (réf. GE WH49X301) |
| Niveau sonore | Non spécifié |
FOIRE AUX QUESTIONS - VWSR3110WAA HOTPOINT
Questions des utilisateurs sur VWSR3110WAA HOTPOINT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice VWSR3110WAA - HOTPOINT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VWSR3110WAA de la marque HOTPOINT.
MODE D'EMPLOI VWSR3110WAA HOTPOINT

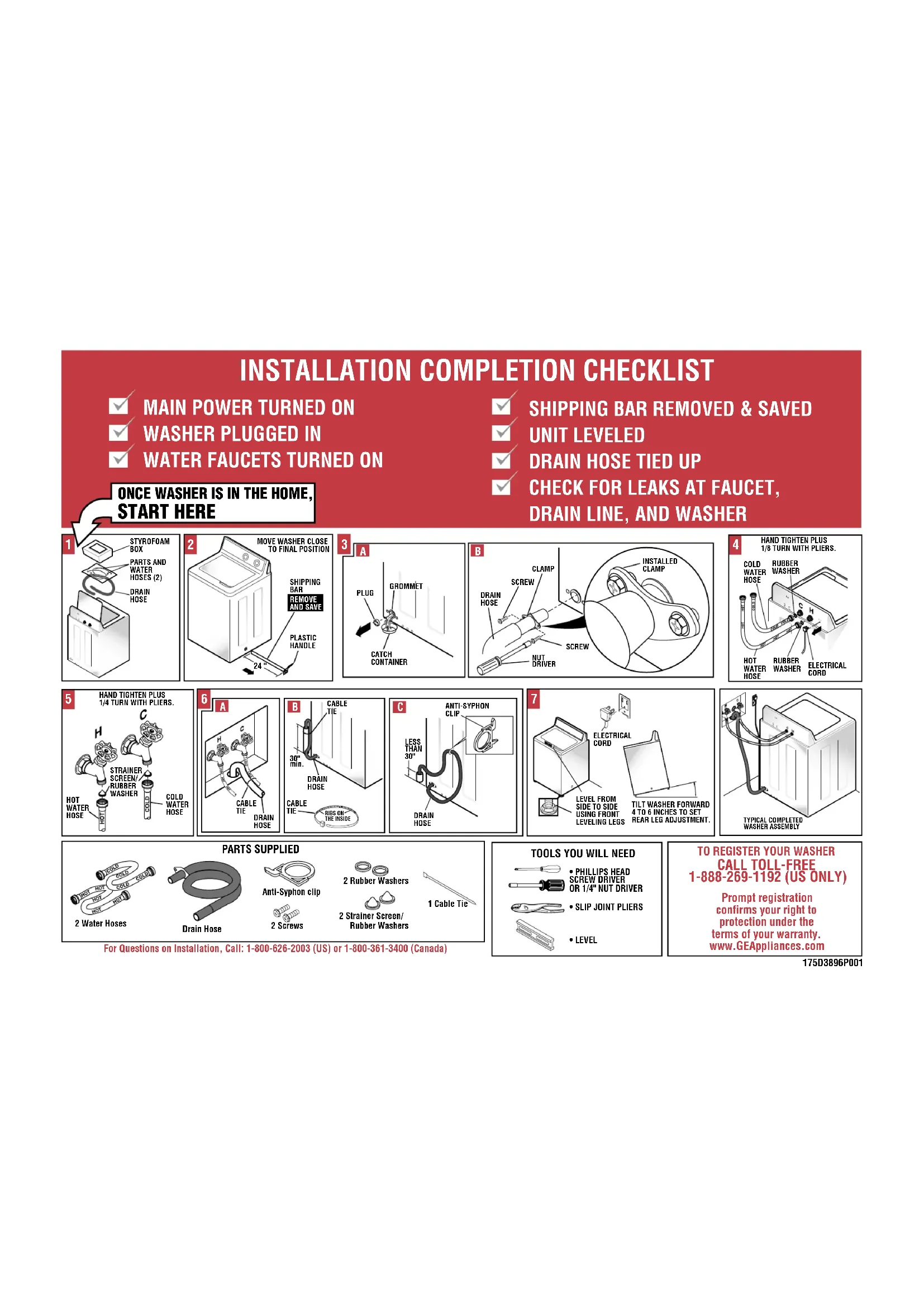

Installation de votre nouvelle machine à laver
Avant de commencer – familiarisez-vous avec les instructions suivantes.
AVIS IMPORTANT – RESPECTEZ L'ENSEMBLE DES CODES ET DES NORMES APPLICABLES.
Avis à l'installateur – N'oubliez pas de remettre ces instructions au client.
Avis au client – Conservez ces instructions avec le guide d'utilisation de l'appareil pour vous y reporter ultérieurement.
Remarque - Cet appareil doit être mis à la terre de façon appropriée.
Cette machine à laver doit être posée sur une surface homogène pour limiter les vibrations pendant le cycle d'essorage. Une dalle en béton est idéale, mais l'appareil peut être posé sur un plancher en bois, pourvu que le support de ce dernier soit conforme aux normes de la FHA. L'appareil ne doit pas être posé sur un tapis ou exposé aux intempéries.
PLOMBERIE
PRESSION D'EAU – Celle-ci doit se situer entre un minimum de 0,7 kgf/cm² (10 psi) et un maximum de 10,5 kgf/cm² (150 psi).
TEMPÉRATURE D'EAU – Le chauffe-eau domestique doit être réglé de façon à alimenter LA MACHINE À LAVER avec de l'eau chaude entre 50 °C et 65 °C (120 °F et 150 °F) quand on choisit le mode " hot wash " (lavage à chaud).
ROBINETS D'ARRÊT – Des robinets d'arrêt d'eau chaude et d'eau froide doivent être prévus.
ÉVACUATION – L'eau de vidange peut être soit évacuée au moyen d'un tuyau de
renvoi, soit rejetée dans un bac à laver. L'eau DOIT ÊTRE évacuée à une hauteur MINIMALE DE 76 cm (30 po) et maximale de 2,4 m (8 pieds) par rapport à la base de la machine. Le tuyau de renvoi doit avoir un diamètre intérieur minimal de 3,8 cm (1-1/2 po) et être situé à l'air libre.
INSTALLATION ÉLECTRIQUE
AVERTISSEMENT : Familiarisez-vous avec les consignes suivantes avant de brancher la machine à laver.
AVERTISSEMENT : Pour des raisons de sécurité, ne pas utiliser de rallonges ou d'adaptateurs électriques avec cet appareil. Ne jamais tenter de couper ou d'enlever la broche de mise à la terre du cordon d'alimentation. Respectez les codes et les normes en vigueur régissant les installations électriques.
L'appareil doit être livré avec une plaque signalétique située dans la partie supérieure du dosseret, où sont indiqués le voltage et la fréquence applicables, relié à un circuit de dérivation individuel mis à la terre de façon appropriée et protégé par un coupe-circuit ou un fusible temporisé de 15 ou 20 ampères.
Si le circuit d'alimentation existant ne correspond pas aux exigences ci-dessus, consultez un électricien.
TOOLS YOU WILL NEED




Lorsque la machine est à destination, enlevez l'ensemble des matériaux et cartons d'emballage.
NE PAS RETIRER LA TIGE D'EXPÉDITION.
Sortez le sac contenant le guide d'utilisation du bloc de polystyrène (E) et mettez-le de côté.
Retirez le bloc de polystyrène (E). Retirez le sac de pièces détachées (D) et les flexibles d'alimentation d'eau qui se trouvent dans le tambour. Retirez le tuyau d'évacuation (A) qui se trouve dans le tambour. Réintroduisez le bloc de polystyrène (E) dans l'ouverture du tambour pour l'immobiliser pour la suite de l'installation.
2


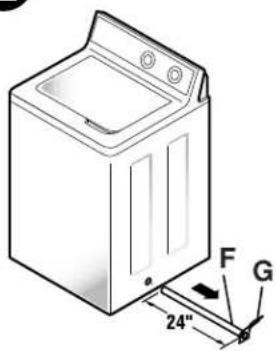

F G 24"Positionnez la machine à laver près de son emplacement définitif. N'oubliez pas de laisser un dégagement d'au moins 61 cm (24 po) du côté droit de la machine pour permettre le retrait de la tige d'expédition (F). ENLEVEZ LA TIGE D'EXPÉDITION (F) EN LA TIRANT PAR SA POIGNÉE EN PLASTIQUE JAUNE (G). Conservez la tige en vue de sa réinstallation au moment d'un déplacement éventuel de la machine.

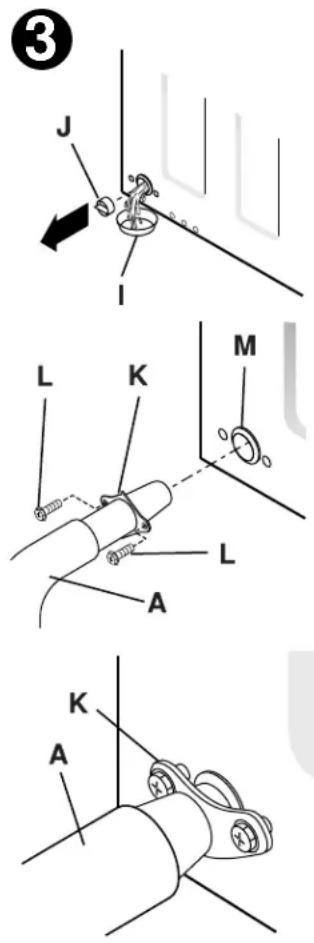

Placez un récipient (I) sous l'orifice d'évacuation situé au dos de la machine. Enlevez le bouchon (J) de l'anneau (M) à l'aide d'une paire de pinces, puis mettez-le au rebut. L'eau résiduelle des essais en usine s'écoulera. Retirez le récipient d'eau (I).
Branchez le tuyau d'évacuation (A) sur l'orifice d'évacuation au dos de la machine. Enfoncez le tuyau (A) manuellement dans l'orifice jusqu'à ce que la bride (K) du tuyau d'évacuation arrive à environ 1,3 cm (1/2 po) du dos de la machine. Introduisez les deux vis (L) dans les trous de la bride (K) et dans les trous situés de part et d'autre de l'orifice d'évacuation. Serrez les vis à l'aide d'un tournevis ou d'un tourne-écrou de 0,6 cm (1/4 po). La bride (K) devrait être recourbée et à environ 0,6 cm (1/4 po) du dos de la machine une fois les vis serrées.

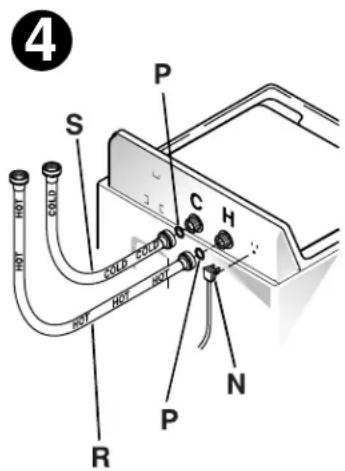

Retirez le cordon d'alimentation (N) de son logement avant d'installer les flexibles d'alimentation d'eau. Installez un joint en caoutchouc (P) dans un des raccords du flexible d'eau chaude (R). Vissez le flexible d'eau chaude (R) sur le raccord d'eau chaude (repère "H") qui se trouve dans la partie supérieure du dos de la machine. Serrez-le à fond manuellement, puis ajoutez 1/8 de tour avec des pinces.
Installez un joint en caoutchouc (P) dans un des raccords du flexible d'eau froide (S). Vissez le flexible d'eau froide (S) sur le raccord d'eau froide (repère "C") qui se trouve dans la partie supérieure du dos de la machine. Serrez-le à fond manuellement, puis ajoutez 1/8 de tour avec des pinces.
Déplacez la machine pour qu'elle se trouve aussi près que possible de son emplacement définitif, tout en vous laissant assez de place pour raccorder les flexibles d'alimentation d'eau, le renvoi et l'alimentation électrique.
5

Repérez le robinet d'eau CHAUDE avant de raccorder les flexibles. Celui-ci se trouve normalement à gauche.

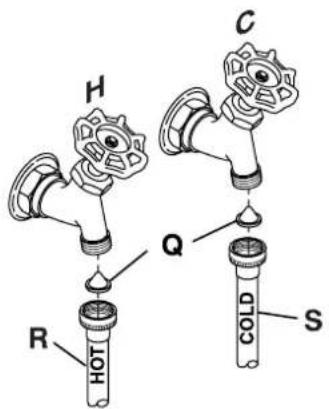

Avec le côté en saillie du tamis vers vous, introduisez un ensemble tamis/joint caoutchouc (Q) à l'autre extrémité des flexibles d'alimentation d'eau (R) et (S).
Raccordez le flexible d'alimentation d'eau chaude (R) au robinet d'eau chaude. Serrez-le à fond manuellement, puis d'un quart de tour supplémentaire avec des pinces. Ouvrez le robinet d'eau chaude.
Raccordez le flexible d'alimentation d'eau froide (S) au robinet d'eau froide. Serrez-le à fond manuellement, puis d'un demi-tour supplémentaire avec des pinces. Ouvrez le robinet d'eau froide.
6

REMARQUE - Si la longueur du tuyau d'évacuation se révèle insuffisante, commandez la trousse de rallonge, n° de pièce GE WH49X301. Branchez la rallonge de tuyau d'évacuation faisant partie de la trousse au tuyau d'évacuation d'origine à l'aide du collier prévu à cette fin.

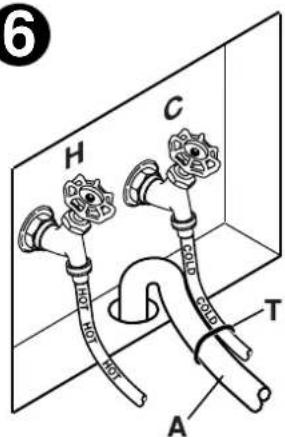

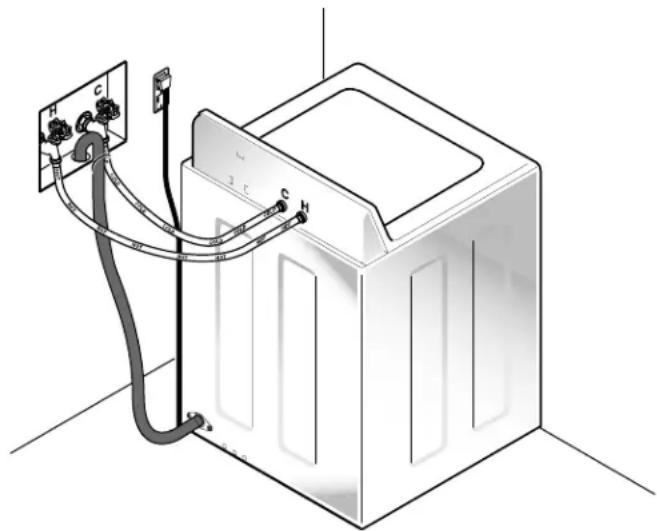

Introduisez l'extrémité libre du tuyau d'évacuation (A) dans le renvoi. Lorsque les robinets d'alimentation et le renvoi sont incorporés dans le mur, attachez le tuyau d'évacuation à l'un des flexibles d'alimentation à l'aide de l'attache en plastique (T) fournie (face hachurée vers l'intérieur). Lorsque le renvoi est constitué d'un tuyau, attachez le tuyau d'évacuation (A) au tuyau de renvoi à l'aide de l'attache en plastique (T) fournie.
REMARQUE - Lorsque la hauteur d'évacuation est inférieure aux 76 cm (30 po) nécessaires, enfilez le tuyau d'évacuation dans la pince antirefoulement fournie (U) et montez cette dernière au dos de la machine conformément à l'illustration.

Si requis, un fil de mise à la terre externe (non fourni) qui réponde aux codes locaux peut être ajouté. Attachez-le à l'habillage de la machine à laver avec une vis à tôle (non-fournie) à l'arrière de la machine à laver comme illustré. La vis à tôle requise est une No. 8, 7 filets par centimètre (18 filets par pouce) et longue de 1,3 cm (1/2 po). Vous pouvez la trouver dans toules les quincailleries.
Vérifiez que le grand bouton de commande de la machine à laver se trouve en position "OFF" (arrêt).

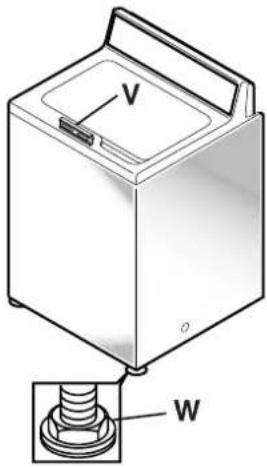

Branchez la fiche du cordon d'alimentation dans une prise murale de 115 V, 15/20 ampères. Placez la machine à laver à son emplacement définitif. Posez le niveau (V) sur le bord avant supérieur de la machine. Réglez les béquilles frontales (W) pour niveler la machine latéralement. Enlevez le niveau (V).
Faites basculer la machine vers l'avant (sur ses béquilles frontales) jusqu'à ce que l'arrière se trouve de 10 cm à 15 cm (4 po à 6 po) du sol. Cela permettra aux béquilles arrières de s'aligner avec les béquilles frontales. Placez la machine à nouveau sur toutes ses béquilles en le faisant doucement.
Ouvrez le couvercle du tambour. Enlevez le bloc de polystyrène et mettez-le au rebut.
Enlevez la feuille de plastique qui recouvre le panneau de commande.
SPECIAL INSTALLATION REQUIREMENTS, ALCOVE OR CLOSET INSTALLATION
- Si on recommande l'installation de votre machine à laver dans un réduit ou un placard, vous trouverez les normes d'installation correspondantes sur une étiquette au dos de la machine.
- Dégagement minimal entre la machine et les surfaces mitoyennes : 0 cm (0 po) de part et d'autre, 5 cm (2 po) à l'avant et 7,6 cm (3 po) à l'arrière.
- Dégagement vertical entre le sol et les étagères, placards, plafonds, etc. : 132 cm (52 po).
- Les portes de placard doivent être surbaissées ou autrement ventilées pour assurer une surface de ventilation minimale et uniformément distribuée de 387 cm ^2 (60 po ^2 ) dans le cas d'une machine à laver seule ou de 774 cm ^2 (120 po ^2 ) dans le cas d'un ensemble machine à laver/sèche-linge (sécheuse).
REMARQUE - Les jeux indiqués sur cette affiche constituent des jeux minimaux. Il convient également de prévoir un dégagement suffisant pour les opérations d'installation et d'entretien.
INSTALLATION DANS UNE MAISON MOBILE
- L'installation doit être conforme à la norme ANSI A119-1 intitulée «STANDARD FOR MOBILE HOMES» et à celle intitulée «NATIONAL MOBILE HOME CONSTRUCTION & SAFETY STANDARDS ACT OF 1974» (PL 93-383).

Félicitations ! L'installation est terminée. Reportez-vous au guide d'utilisation pour connaître le mode d'emploi de la machine.
TO REGISTER YOUR WASHER CALL TOLL-FREE
1-888-269-1192 (U.S. ONLY)
Enregistrez votre machine sans tarder pour confirmer vos droits de protection au titre de la garantie. www.GEAppliances.com
Pour toute question au sujet de l'installation, veuillez composer le 1-800-626-2003 (États-Unis) ou le 1-800-361-3400 (Canada).
