Notice WHIRLPOOL ACM808NE & ACM 808/NE - page 21
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de cuissonInduction
Nombre de foyers4
Zone extensible Flexi CookOui
Puissance totale raccordée7 200 W
Puissance max par foyer (booster)3 200 W
Niveaux de puissance11
Minuteurs individuels4 x 99 minutes
CommandesSensitives (tactiles)
Verrouillage enfantOui
Indicateur de chaleur résiduelleOui
Detection casserole videOui
CouleurNoir
SurfaceVitrocéramique sans cadre
Largeur58 cm
Profondeur51 cm
Hauteur5,6 cm
Découpe d'encastrement560 x 490 mm
Poids12,5 kg
Alimentation230 V / 50 Hz
Longueur cordon1,5 m
Code EAN8003437825620

FOIRE AUX QUESTIONS - ACM808NE & ACM 808/NE WHIRLPOOL

Qu'est-ce que la zone Flexi Cook et comment l'utiliser ?
La zone Flexi Cook est une zone extensible qui accepte un grand récipient unique ou deux petits récipients côte à côte à des puissances différentes. Sélectionnez la zone Flexi sur le panneau tactile, puis choisissez le mode unifié ou divisé selon votre besoin. Cette souplesse est idéale pour les grandes quantités ou pour cuire deux préparations simultanément.
Quels récipients sont compatibles avec cette plaque à induction ?
Seuls les récipients à fond magnétique fonctionnent sur induction. Recherchez le symbole bobine (serpentin) sous votre casserole. Sont compatibles :
  • Acier inoxydable ferromagnétique
  • Fonte
  • Acier émaillé
Ne sont pas compatibles : aluminium pur, verre, cuivre et céramique sans fond magnétique.
Comment activer la fonction Booster sur un foyer ?
Le Booster pousse le foyer à sa puissance maximale (jusqu'à 3 200 W) pour chauffer l'eau ou saisir rapidement. Sélectionnez d'abord le foyer souhaité via les commandes sensitives, puis appuyez sur la touche Booster (symbolisée par un B). Pour revenir à un niveau normal, choisissez un niveau de puissance avec les touches + et -.
Comment activer et désactiver le verrouillage enfant ?
Maintenez appuyé le bouton cadenas du panneau sensitif pendant environ 3 secondes pour activer le verrou. Toutes les commandes sont alors bloquées. Pour déverrouiller, maintenez à nouveau ce même bouton enfoncé quelques secondes. La sécurité reste active même si la plaque est mise en veille.
Que signifie la lettre H affichée sur un foyer éteint ?
Le H signale que la zone est encore chaude malgré l'extinction du foyer (chaleur résiduelle). Ne posez aucun objet sensible à la chaleur et ne touchez pas la surface tant que ce symbole est visible. Il disparaît automatiquement une fois la surface suffisamment refroidie.
Comment programmer un minuteur sur la plaque ACM808NE ?
Chaque foyer dispose d'un minuteur individuel réglable jusqu'à 99 minutes. Sélectionnez le foyer concerné, puis utilisez les touches + et - pour choisir la durée souhaitée. A la fin du minutage, le foyer s'éteint automatiquement et un signal sonore retentit.
Mon foyer ne détecte pas ma casserole ou ne s'allume pas : que faire ?
Vérifiez que le fond du récipient est bien magnétique (testez avec un aimant) et que son diamètre est suffisant (12 cm minimum en général). Assurez-vous que le verrouillage enfant n'est pas actif. Si le problème persiste, débranchez la plaque 30 secondes puis rebranchez-la pour réinitialiser les capteurs.
Comment nettoyer la surface vitrocéramique de la plaque ?
Attendez que la surface soit froide (absence du symbole H). Utilisez un chiffon humide avec un produit nettoyant non abrasif adapté aux plaques vitrocéramiques. Pour les résidus incrustés, utilisez un grattoir spécial vitrocéramique incliné à environ 30 degrés. Evitez absolument la laine d'acier et les produits abrasifs qui rayent le verre.
Quelles dimensions de découpe prévoir pour l'encastrement ?
Le découpage dans le plan de travail doit être de 560 x 490 mm, avec une profondeur de cavité d'au moins 30 mm pour assurer la ventilation. Les dimensions totales de la plaque sont 58 cm x 51 cm pour 5,6 cm de hauteur. Respectez les distances minimales avec les parois latérales indiquées dans la notice de montage fournie.
Pourquoi la plaque s'est-elle éteinte automatiquement ?
La plaque intègre plusieurs sécurités actives : arrêt en cas de casserole vide détectée, de surchauffe, de déversement sur les touches sensitives ou de durée de fonctionnement prolongée sans intervention. Retirez la cause du déclenchement, laissez refroidir si nécessaire, puis rallumez la plaque normalement.
La zone Flexi Cook chauffe-t-elle de façon homogène sur toute sa surface ?
La zone Flexi Cook offre une grande flexibilité mais l'homogénéité de chauffe peut être moins régulière sur les bords que sur un foyer standard circulaire. Pour optimiser la cuisson, utilisez des récipients adaptés à la taille de la zone et remuez régulièrement vos préparations.
Quelle puissance électrique faut-il prévoir pour l'installation ?
La plaque ACM808NE nécessite une alimentation 230 V / 50 Hz avec une puissance totale raccordée de 7 200 W, soit environ 31,3 A. Un circuit électrique dédié avec disjoncteur adapté est indispensable. Faites réaliser le raccordement par un électricien qualifié si vous n'êtes pas certain de votre installation.

Questions des utilisateurs sur ACM808NE & ACM 808/NE WHIRLPOOL

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Comment brancher électriquement la plaque de cuisson WHIRLPOOL ACM808NE ?
FAQ fréquente - 29/01/2026
Réponse Notice-Facile

Pour brancher électriquement votre plaque de cuisson WHIRLPOOL ACM808NE, suivez les étapes ci-dessous en respectant les normes de sécurité :

1. Préparation et sécurité

  • Coupez l'alimentation électrique générale avant toute intervention.
  • Assurez-vous que votre installation électrique est compatible avec la plaque (généralement 230 V, monophasé ou triphasé selon le modèle).

2. Accès aux bornes de connexion

  • Retirez le capot ou panneau d'accès pour atteindre les bornes de raccordement situées sous la plaque.
  • Utilisez un tournevis adapté pour dévisser les protections si nécessaire.

3. Raccordement des câbles

  • Identifiez les fils : phase (souvent marron ou rouge), neutre (bleu), et terre (vert/jaune).
  • Connectez chaque fil à la borne correspondante sur la plaque :
    • Fil de phase à la borne phase (L)
    • Fil neutre à la borne neutre (N)
    • Fil de terre à la borne de terre (symbole terre)
  • Assurez-vous que les connexions sont bien serrées et que les fils ne présentent pas de parties dénudées exposées.

4. Finalisation

  • Replacez le capot ou panneau d'accès et fixez-le correctement.
  • Rétablissez l'alimentation électrique.
  • Testez la plaque pour vérifier son bon fonctionnement.

Important : Si vous n'êtes pas sûr de vos compétences en électricité, il est fortement recommandé de faire appel à un électricien qualifié afin d'assurer une installation sécurisée et conforme aux normes.

Répondre (soyez le premier)

Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice ACM808NE & ACM 808/NE - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ACM808NE & ACM 808/NE de la marque WHIRLPOOL.

MODE D'EMPLOI ACM808NE & ACM 808/NE WHIRLPOOL

Le présent manuel contient des messages de sécurité importants qui figurent également sur l'appareil. Nous vous invitons à les lire soigneusement et à les respecter en toute circonstance.

WHIRLPOOL ACM808NE & ACM 808/NE - 1

Ceci est un symbole d'avertissement concernant la sécurité, il attire l'attention des utilisateurs sur les dangers auxquels eux-mêmes ou d'autres personnes peuvent être exposés.

Tous les messages de sécurité sont précédés du symbole de danger et des termes suivants :

WHIRLPOOL ACM808NE & ACM 808/NE - 2

WHIRLPOOL ACM808NE & ACM 808/NE - 3

Situation dangereuse pouvant entraîner des lésions graves.

Les messages de sécurité précisent le danger auquel ils se réfèrent et indiquent comment réduire le risque de lésions, de dégâts matériels et d'électrocution qui peuvent résulter d'une mauvaise utilisation de l'appareil. Veuillez observer scrupuleusement les instructions suivantes.

  • Débranchez l'appareil du secteur avant toute intervention.
  • L'installation et l'entretien doivent être exécutés par un technicien spécialisé, conformément aux instructions du fabricant et à la réglementation locale en vigueur en matière de sécurité. Ne réparez pas et ne remplacez pas les pièces de l'appareil si ces opérations ne figurent pas dans le manuel.
  • La mise à la terre de l'appareil est obligatoire. Le cordon d'alimentation doit être assez long pour permettre de brancher au secteur l'appareil encastré dans un meuble. Pour réaliser une installation conforme aux normes de sécurité en vigueur, prévoyez un interrupteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.
  • N'utilisez en aucun cas de prises multiples ou de rallonges.
  • Ne tirez pas sur le cordon de l'appareil.
  • Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir accéder aux composants électriques.
  • La table de cuisson est un appareil électroménager conçu exclusivement pour la cuisson des aliments. Toute autre utilisation est considérée comme impropre (par ex. CHAUFFER des locaux). Le fabricant décline toute responsabilité en cas d'usage impropre ou de mauvais réglage des commandes. L'appareil et ses parties accessibles chauffent en cours d'utilisation. Évitez de toucher les résistances. Les enfants de moins de 8 ans doivent être tenus à distance ou être surveillés en permanence.
  • Les parties accessibles de la table deviennent très chaudes pendant l'utilisation. Assurez-vous que les enfants restent à l'écart et qu'ils ne jouent pas avec l'appareil.
  • Pendant et après l'utilisation, veillez à ne pas toucher les résistances de l'appareil. Évitez tout contact avec des chiffons ou toute autre matière inflammable tant que les composants de l'appareil n'ont pas refroidi.
  • Ne placez jamais de produits inflammables sur la table de cuisson ou à proximité. L'huile et la graisse peuvent devenir très chaudes et s'enflammer facilement. Surveillez la cuisson des aliments qui contiennent beaucoup de graisse ou d'huile.
  • Cet appareil peut être utilisé par des enfants de 8 ans minimum et des personnes à capacités physiques, sensorielles ou mentales réduites, inexpérimentées ou ignorantes, sous surveillance ou après avoir reçu des instructions relatives à l'utilisation en toute sécurité de l'appareil et à condition de comprendre les risques impliqués. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
  • Ne déposez aucun objet métallique comme les ustensiles de cuisine (couteaux, fourchettes, cuillères, couvercles, etc.) sur les foyers, ils risqueraient de surchauffer.
  • Il est obligatoire d'installer une cloison de séparation (non fournie) sous l'appareil.
  • En cas de fissuration de la surface, mettez l'appareil hors tension pour éviter tout risque de chocoléctrique.
  • Cet apparéil n'a pas été créé pour être mis en marche par un minuteur externe ou un système de commande à distance.
  • Une cuisson non surveillée sur la plaque de cuisson avec de l'huile ou de la graisse peut s'avérer dangereuse et risque de provoquer un incendie. NE TENTEZ JAMAIS d'éteindre un incendie avec de l'eau, mais mettez l'appareil hors tension puis étouffez la flamme (par exemple avec un couvercle ou une couverture anti-feu). Risque d'incendie : ne stockez rien sur les surfaces de cuisson.
  • N'utilisez pas de nettoyeur vapeur.
  • Les objets métalliques, tels que les couteaux, fourchettes, cuillères et couvercles, ne doivent pas être placés sur la surface de la table de cuisson, car ils peuvent devenir brûlants.
  • Après utilisation, mettez la résistance de la plaque de cuisson hors tension à l'aide de son dispositif de commande ; ne vous fiez pas au détecteur de casserole.

WHIRLPOOL ACM808NE & ACM 808/NE - Situation dangereuse pouvant entraîner des lésions graves. - 1

Élimination des emballages

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole (C). Ne les jetez pas dans la nature et respectez les réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE).

En mettant correctement cet appareil au rebut, l'utilisateur contribue à prévenir les nuisances pour l'environnement et la santé.

Le symbole sur l'appareil et sur la documentation qui l'accompagne indique qu'il ne peut en aucun cas être traité comme un déchet ménager et qu'il doit être remis à un centre de collecte agréé pour le recyclage des équipements électriques et électroniques.

Conseils pour économiser l'énergie

Pour obtenir les meilleurs résultats, nous vous conseillons en outre :

- d'utiliser des ustensiles de cuisson et des casseroles d'un diamètre identique à celui du foyer ; - d'utiliser exclusivement des ustensiles de cuisson à fond plat ; - dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson ; - d'utiliser un autocuiseur pour économiser encore plus d'énergie et de temps ; - de placer la casserole au centre du foyer dessiné sur la table de cuisson.

Cet appareil destiné au contact alimentaire est conforme au règlement (CE) n°1935/2004. Il a été créé, réalisé et mis sur le marché conformément aux normes de sécurité de la directive "Basse Tension" 2006/95/CE (qui remplace la 73/23/CEE et ses modifications), ainsi qu'aux dispositions de la directive CEM 2004/108/CE.

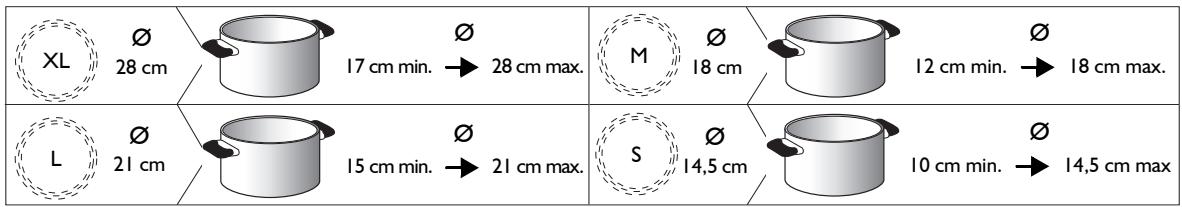

Avant d'utiliser l'appareil

WHIRLPOOL ACM808NE & ACM 808/NE - Avant d'utiliser l'appareil - 1

Si la taille des casseroles ne convient pas, les foyers ne s'allument pas. Utilisez exclusivement des casseroles compatibles induction, portant le symbole correspondant (voir la figure ci-contre). Avant d'allumer la table de cuisson, posez la casserole sur le foyer désiré.

Anciens récipients

WHIRLPOOL ACM808NE & ACM 808/NE - Anciens récipients - 1

Vérifiez avec un aimant que le récipient est bien adapté à la table de cuisson à induction : n'utilisez pas de casseroles ne contenant pas de fer.

N'utilisez pas les casseroles ayant un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients. Ne posez jamais les casseroles ou les poêles chaudes sur le bandeau de commande de la table de cuisson. Vous risqueriez de l'endommager.

WHIRLPOOL ACM808NE & ACM 808/NE - Anciens récipients - 2

WHIRLPOOL ACM808NE & ACM 808/NE - Anciens récipients - 3

Installation

Aprs a l t r t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

WHIRLPOOL ACM808NE & ACM 808/NE - Installation - 1

Avertissement

  • Installez une cloison de séparation sous la table de cuisson.
  • La partie inférieure de l'appareil ne doit pas être accessible après l'installation. Si la table de cuisson est installée au-dessus d'un four, il est inutile d'utiliser la cloison de séparation.

mnnn nnnnne

WHIRLPOOL ACM808NE & ACM 808/NE - Avertissement - 1

Respectez les cotes indiquées sur la figure pour la distance entre le fond de la table de cuisson et la cloison de séparation. Pour un bon fonctionnement de la table de cuisson, veillez à ne pas obstruer l'espace minimum entre le plan de travail et la surface supérieure du meuble (min. 5 mm). Si vous installez un four sous la table de cuisson, vérifiez qu'il est équipé d'un système de refroidissement. N'installez pas la table de cuisson au-dessus d'un lave-vaisselle ou d'un lave-linge pour ne pas exposer les circuits électroniques à la vapeur ou à l'humidité qui risqueraient de les endommager. Si vous souhaitez réaliser une installation bord à bord, appelez le service après-vente et demandez le montage du kit vis 4801 211 00112. Pour enlever la table de cuisson, utilisez un tournevis (non livré en série) et intervenez sur les ressorts du pourtour inférieur de l'appareil.

WHIRLPOOL ACM808NE & ACM 808/NE - Avertissement - 2

Avertissement

  • Débranchez l'appareil. L'appareil doit être installé par un technicien spécialisé connaissant parfaitement les normes en vigueur en matière de sécurité et d'installation.

Le fabricant décline toute responsabilité concernant les dommages aux personnes, aux animaux et aux biens qui pourraient résulter du non-respect des consignes données dans ce chapitre. Le cordon d'alimentation doit être suffisamment long pour permettre de sortir la table de cuisson du plan de travail. Vérifiez que la tension indiquée sur la plaque signalétique apposée sur le fond de l'appareil correspond à la tension d'alimentation de votre habitation.

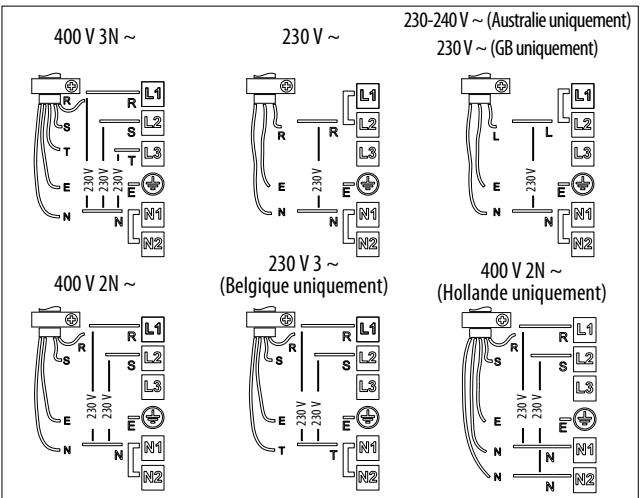

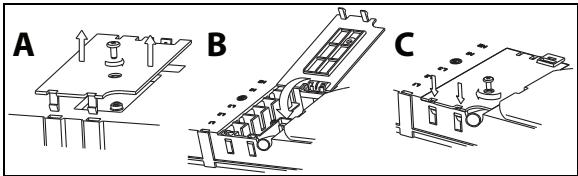

Connexion au bornier

Pour le branchement électrique, utilisez un câble de type H05RR-F, comme l'indique le tableau ci-dessous.

ConducteursNombre x section
230 V ~ ±3 x 4 mm²
230-240 V ~ ±3 x 4 mm² (Australie uniquement)
230 V 3 ~ ±4 x 1,5 mm²
400 V 3N ~ ±5 x 1,5 mm²
400 V 2N ~ ±4 x 1,5 mm²

WHIRLPOOL ACM808NE & ACM 808/NE - Connexion au bornier - 1

WHIRLPOOL ACM808NE & ACM 808/NE - Connexion au bornier - 2

Important :

  • Conservez ou enlevez les pontets métalliques situés entre les vis du bornier L1-L2 et N1-N2 selon le schéma de branchement (voir figure).
  • Si le cordon est livré avec l'appareil, référez-vous aux instructions de branchement jointes au cordon.
  • Vérifiez le serrage des six vis du bornier après la connexion des câbles.

Exemple de pontet conservé (gauche) ou enlevé (droite). Consultez le schéma de branchement pour plus de détails (les pontets peuvent se trouver entre L1-L2 et N1-N2).

WHIRLPOOL ACM808NE & ACM 808/NE - Important : - 1

WHIRLPOOL ACM808NE & ACM 808/NE - Important : - 2

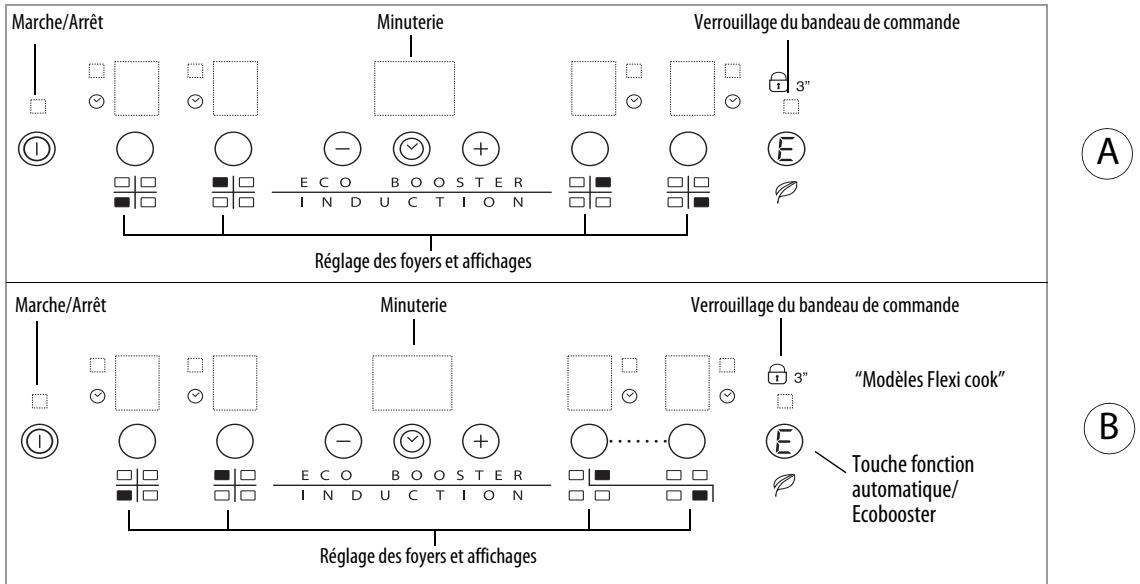

Marche/arrêt de la table de cuisson

Pour allumer la table, appuyez 2 secondes sur la touche ① jusqu'à ce que les afficheurs des foyers s'éclairent. Pour éteindre, appuyez sur cette même touche jusqu'à l'extinction des afficheurs. Tous les foyers sont déactivés.

Si la table de cuisson a déjà été utilisée, l'indicateur de chaleur résiduelle "H" reste actif jusqu'au refroidissement des foyers.

Si aucune fonction n'est sélectionnée dans les 10 secondes qui suivent la mise en marche de la table de cuisson, celle-ci se désactive automatiquement.

Activation et réglage du foyer

WHIRLPOOL ACM808NE & ACM 808/NE - Activation et réglage du foyer - 1

WHIRLPOOL ACM808NE & ACM 808/NE - Activation et réglage du foyer - 2

Après avoir allumé la table de cuisson et positionné la casserole sur le foyer, sélectionnez le foyer avec la touche spéciale : l'afficheur indique 5.

Chaque foyer de cuisson a plusieurs réglages de puissance commandés par les touches +/- de "1" (minimum) à "9" (maximum). Certains foyers sont équipés d'une fonction Booster permettant une montée en température ultra-rapide. L'activation de cette fonction est signalée par la lettre "P" sur l'afficheur.

Désactivation des foyers de cuisson

Sélectionnez le foyer à éteindre. Appuyez sur la touche spéciale (le point en bas, à droite) jusqu'à ce que le niveau de puissance "0" soit visualisé sur l'afficheur.

Appuyez sur la touche "--" jusqu'à ramener la puissance à "0".

Pour obtenir un arrêt immédiat, maintenez la pression sur la touche de sélection du foyer pendant 3 secondes. Le foyer s'éteint et l'indicateur "H" de chaleur résiduelle apparaît.

Verrouillage du bandeau de commande

Cette fonction verrouille les commandes pour éviter l'activation accidentelle de la table de cuisson. Pour verrouiller les commandes, allumez la table de cuisson et appuyez trois secondes sur la touche (ou sur la touche Automatic function/Eco Booster, selon le module) : un signal sonore et un indicateur lumineux à côté du symbole du cadenas indiquent que la fonction a été activée. Le bandeau de commande est verrouillé, à l'exception de la fonction Arrêt. Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s'éteint et la table est à nouveau active.

L'eau, le liquide ayant débordé des casseroles et les objets posés sur la touche, sous le symbole, peuvent provoquer l'activation ou la désactivation involontaires de la fonction Sécurité Enfants.

Minuterie

WHIRLPOOL ACM808NE & ACM 808/NE - Minuterie - 1

La minuterie est un interrupteur temporisé qui permet de programmer le temps de cuisson avec un maximum de 99 minutes (1 heure et 39 minutes). Elle est associée à tous les foyers.

Sélectionnez le foyer qui doit être associé à la minuterie (un point lumineux s'affiche en bas et à droite de l'indicateur de puissance), appuyez sur le bouton qui porte l'icône de l'horloge puis entrez le temps désiré à l'aide des touches "+" et "-" de la fonction Minuterie (voir figure). Quelques secondes après la dernière pression, la minuterie commence le compte à rebours (un point lumineux s'allume à côté du foyer pour lequel la minuterie est active).

minuterie est active). À la fin du temps prédéfini, un signal sonore retentit et le foyer s'éteint automatiquement.

Pour désactiver la minuterie, appuyez sur la touche "-" jusqu'à afficher "0:00" ou appuyez 3 secondes sur la touche qui porte l'icône de l'horloge.

Pour programmer la minuterie d'un autre foyer, répétez les points ci-dessus. L'afficheur de la minuterie montre toujours le réglage associé au foyer sélectionné ou le plus court.

Pour modifier ou éteindre la minuterie, appuyez sur le sélecteur du foyer auquel elle est associée.

Voyant de chaleur résiduelle

WHIRLPOOL ACM808NE & ACM 808/NE - Voyant de chaleur résiduelle - 1

La table est équipée d'un indicateur de chaleur résiduelle pour chaque foyer. Cet indicateur signale les foyers dont la température est encore élevée.

L'afficheur indique si le foyer est encore chaud. Quand le foyer présente cette signalisation, il est possible, par exemple, de maintenir un plat au chaud ou de faire fondre du beurre.

Lorsque le foyer a refroidi, l'afficheur s'éteint.

Détection des cassures

WHIRLPOOL ACM808NE & ACM 808/NE - Détection des cassures - 1

Si la casserole n'est pas compatible avec votre table à induction, si elle est mal positionnée ou que sa taille est inadaptée, le message "casserole absente" s'affiche (figure ci-contre). Si la casserole n'est pas détectée dans un délai de 60 secondes, la table de cuisson s'éteint.

Fonctions spéciales

Certains modèles possèdent des fonctions spéciales.

Fonction booster (ébullition rapide)

Cette fonction, associée à certains foyers, permet d'exploiter au maximum la puissance de la table de cuisson (par exemple, pour faire bouillir de l'eau rapidement). Pour activer cette fonction, appuyez sur la touche "+" jusqu'à ce que l'afficheur indique "P". Dix minutes après l'activation de la fonction Booster, l'appareil règle automatiquement la puissance du foyer sur 9.

Eco Booster

Après avoir mis la table de cuisson sous tension, sélectionnez le foyer avec le symbole Eco Booster à l'intérieur de la zone de cuisson.

Activez/Désactivez la fonction en appuyant sur la touche E.

La fonction EcoBoiler permet d'amener l'eau à ébullition et de maintenir l'ébullition sans risque de débordement, tout en réduisant la consommation énergétique. Pour optimiser cette commande et garantir la meilleure économie d'énergie, il est conseillé d'utiliser un ustensile de cuisson dont le diamètre du fond est semblable au diamètre du foyer sélectionné. La qualité de l'ustensile de cuisson, la présence ou non du couvercle et de sel dans l'eau, peuvent influer sur les performances de la fonction. Il est conseillé de verser 2 à 3 litres d'eau (de préférence à température ambiante) dans l'ustensile de cuisson et de ne pas utiliser le couvercle.

Quoi qu'il en soit, il est conseillé de surveiller l'ébullition et de contrôler la quantité d'eau résiduelle.

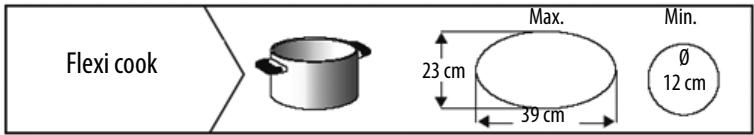

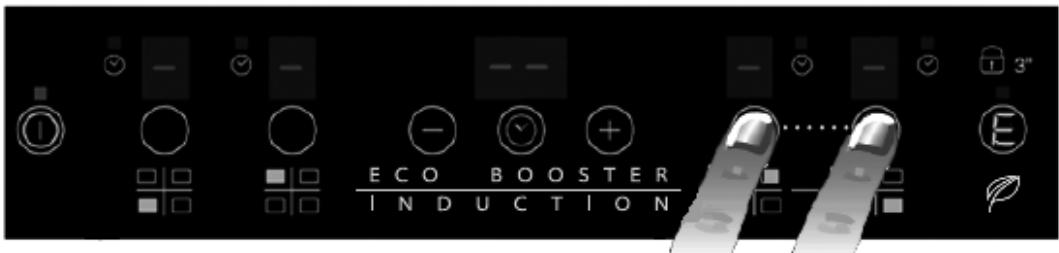

Flexi cook

Cette fonction vous permet d'utiliser la zone de cuisson comme deux foyers distincts ou comme un foyer unique extra-large.

Elle est idéale en cas d'utilisation de casseroles ovales, rectangulaires ou de forme allongée (avec un fond de 38x23 cm maximum) ou de plusieurs casseroles standard simultanément. Pour mettez la table de cuisson sous tension, appuyez simultanément sur les deux touches de sélection des foyers, comme illustré ci-dessous : l'affichage des deux foyers visualise le niveau "5" ; les deux points à côté du numéro sont allumés, indiquant que la fonction Flexi cook est activée.

WHIRLPOOL ACM808NE & ACM 808/NE - Flexi cook - 1

Pour modifier le niveau de puissance, appuyez sur les touches - / + (de 1 à un maximum de 9). Pour dés appuyez simultanément sur les 2 touches de sélection des foyers. Pour éteindre instantanément les deux foyers, maintenez l'une des touches de sélection des foyers enfoncée pendant 3 secondes.

Le message "casserole absente" apparaît dans la zone d'affichage du foyer pour lequel aucune casserole n'est détectée (casserole manquante, incorrectement positionnée, non adaptée aux tables à induction). Ce message reste actif pendant 60 secondes : pendant ce délai, vous pouvez ajouter ou déplacer des casseroles dans la zone Flexi cook, selon vos préférences.

Au bout de 60 secondes, si aucune casserole n'est placée dans la zone, le système arrête de "chercher" des casseroles dans cette zone ; le symbole reste affiché pour rappeler que la zone a été désactivée.

Pour activer à nouveau la fonction Flexi cook, appuyez sur l'une des 2 touches.

La fonction Flexi cook est également en mesure de détecter le déplacement d'une casserole d'un foyer à l'autre au sein de la zone Flexi cook et de régler le même niveau de puissance que sur le foyer sur lequel la casserole se trouvait au préalable (voir l'exemple sur la figure ci-après : si la casserole est déplacée du foyer avant vers le foyer arrière, le niveau de puissance apparaît dans la zone d'affichage correspondant à la zone où la casserole est placée).

Il est également possible d'utiliser la zone Flexi cook comme deux zones de cuisson indépendantes, en utilisant la touche correspondante de la zone unique. Placez la casserole au centre de la zone unique et réglez le niveau de puissance à l'aide du clavier progressif.

WHIRLPOOL ACM808NE & ACM 808/NE - Flexi cook - 2

Important : veillez à centrer les casseroles sur le foyer de façon que le logo INDUCTION BOOSTER situé au centre du foyer unique soit recouvert.

En cas d'utilisation de casseroles ovales, rectangulaires ou de forme allongée, veillez à centrer ces dernières sur le foyer en recouvrant les deux logos INDUCTION BOOSTER. Exemples de placement correct et de placement incorrect de casseroles.

WHIRLPOOL ACM808NE & ACM 808/NE - Flexi cook - 3

WHIRLPOOL ACM808NE & ACM 808/NE - Flexi cook - 4

WHIRLPOOL ACM808NE & ACM 808/NE - Flexi cook - 5

WHIRLPOOL ACM808NE & ACM 808/NE - Flexi cook - 6

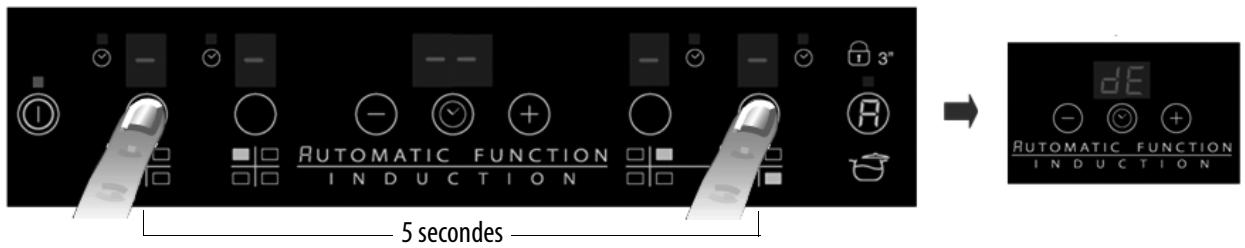

Mode démo

Cette fonction permet de passer en mode démo qui permet de dialoguer avec le bandeau de commande sans activer les foyers correspondants. La procédure d'activation et de désactivation doit être réalisée dans les 60 secondes suivant la mise sous tension de l'appareil.

Pour activer le mode démo, appuyez simultanément pendant 5 secondes sur les deux sélecteurs des foyers extérieurs : l'afficheur central indique "dE". Il est maintenant possible d'explorer les fonctions du bandeau de commande : la fonction Lock/Unlock est active même en mode Démo.

Pour désactiver le mode Démo, répétez la procédure. Sans oublier qu'il faut d'abord débrancher la table de cuisson, puis la rebrancher et lancer la procédure dans les 60 secondes qui suivent la mise sous tension.

WHIRLPOOL ACM808NE & ACM 808/NE - Mode démo - 1

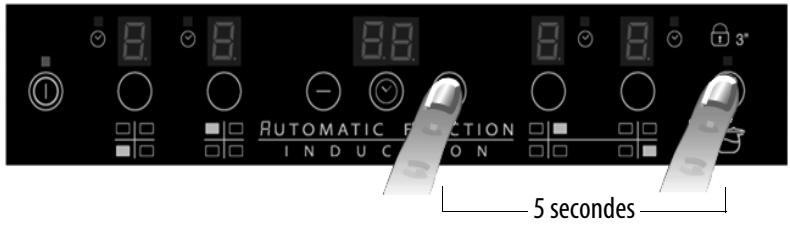

Activation/désactivation du signal sonore

Une fois la plaque de cuisson sous tension, appuyez simultanément sur la touche "+" et sur la touche de sélection la plus à droite et maintenez-les enfoncées pendant au moins cinq secondes (verrouillage du bandeau de commandes).

WHIRLPOOL ACM808NE & ACM 808/NE - Activation/désactivation du signal sonore - 1

N'utilisez jamais d'appareil à vapeur pour nettoyer la table de cuisson. Avant le nettoyage, vérifiez que les foyers sont éteints et que l'indicateur de chaleur résiduelle (H) a disparu.

IMPORTANT : n'utilisez pas d'éponges abrasives ou de paille de fer. À la longue, leur utilisation pourrait rayer le verre.

  • Le sucre et les aliments très sucrés abîment la table de cuisson et doivent être éliminés immédiatement. Le sel, le sucre et le sable peuvent rayer la surface du verre. Utilisez un chiffon doux, un essuie-tout ou des produits spécifiques pour le nettoyage de la table (suivez les indications du fabricant).

Diagnostic des pannes

  • Lisez et suivez les instructions de la section "Mode d'emploi".
  • Vérifiez qu'il n'y a pas de coupure de courant.
  • Essuyez soigneusement la table de cuisson après l'avoir nettoyée. Si des codes alphanumériques s'affichent quand vous allumez la table de cuisson, suivez les indications du tableau ci-dessous. Si vous n'arrivez pas à éteindre la table de cuisson après l'avoir utilisée, débranchez-la.
CODE D'ERREURDESCRIPTIONCAUSE PROBABLESOLUTION
C81, C82La zone des commandes s'éteint car la température est trop élevé.La température interne des composants électroniques est trop élevé.Attendez que la table ait refroidi avant de l'utiliser.
F42 ou F43La tension d'alimentation de la table n'est pas correcte.Le capteur détecte une tension différente de la tension d'alimentation.Débranchez la table du secteur et contrôle le branchement.
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60Contactez le ServiceAprès-vente et communique le code d'erreur

La table de cuisson est bruyante

Les tables de cuisson à induction peuvent générer des sifflements ou des crépitements pendant leur fonctionnement normal. Ces bruits sont liés aux caractéristiques du fond des casseroles (par exemple, aux couches de matériaux qui le composent, au fond qui n'est pas plat, etc.). Ces bruits varient en fonction du récipient utilisé et de la quantité d'aliments qu'il contient et ne sont pas le signe d'une panne.

De plus, la table de cuisson à induction est équipée d'un système de refroidissement interne qui maintient les composants électroniques à une température contrôlée : pendant le fonctionnement ou pendant quelques minutes après l'arrêt de la table, on peut entendre le bruit du ventilateur. Ce phénomène est absolument normal et indispensable au fonctionnement de l'appareil.

Avant de contacter le service après-vente

  1. Consultez le chapitre "Diagnostic des pannes" et assurez-vous que vous ne pouvez pas remédier au problème par vous-même.
  2. Éteignez et rallumez la table de cuisson pour voir si le problème a été éliminé.

Si le problème persiste après ces contrôles, adressez-vous au Service Après-Vente Whirlpool le plus proche.

Pensez à donner :

  • une courte description de la panne ;
  • le type et le modèle exacts de la table de cuisson ; le code service - numéro qui suit le mot Service sur la plaque signalétique, sous l'appareil (sur la plaque métallique),
  • cette adresse complète ;
  • Numéro de téléphone.

WHIRLPOOL ACM808NE & ACM 808/NE - Avant de contacter le service après-vente - 1

Si une réparation est nécessaire, veuillez contacter un Service Après-Vente agréé (qui vous garantira l'emploi de pièces détachées d'origine et une réparation correcte). Les pièces détachées sont disponibles pendant 10 ans.

TABLE DES PUISSANCES

Niveau de puissanceType de cuissonUtilisation des puissances (valeur indicative pouvant être adaptée en fonction de l'expérience et des habitues de chacun)
Puissance maxiBoostChauffage rapideAugmentation rapide de la température de cuisson jusqu'à l'ébullition de l'eau ou chauffage rapide des liquides.
8-9Frie - bouillirFaire rissoler, débuter une cuisson, frie des aliments surgelés, porter rapidement à ébullition
Puissance forte7-8Rissoler - faire revenir - bouillir - grillerFaire revenir, maintainir à ébullition, cuire et griller (cuisson courte, 5-10 minutes).
6-7Rissoler - cuire - cuire à l'étouffée - faire revenir - grillerFaire revenir, maintainir à légère ébullition, cuire et griller (cuisson durée moyenne, 10-20 minutes), préchauffer des accessoires.
Puissance moyenne4-5Cuire - cuire à l'étouffée - faire revenir - grillerCuisson à l'étouffée, maintainen à légère ébullition, cuissons longues. Préparation des pâtes
3-4Cuire - mitonner - épaissir - mélangerPour les cuissons longues (riz, sauscs, viandes, poisson) dans du liquide (ex. eau, vin, bouillon, lait) et pour mélanger les pâtes
2-3Cuissons longues (volumes inférieurs à 1 litre : riz, sauscs, viandes, poisson) d'aliments baignant dans un liquide (ex. eau, vin, bouillon, lait)
Puissance faible1-2Faire fondre - déconceler - maintainir au chaud - mélangerRamollir le beurre, faire fondre délicatement le chocolat, déconceler des aliments peu volumineux etmaintenir à température des alimentés qui viennent d'être cuits (par ex.
1Garder au chaud de petites portions après cuisson ou des plats de service (avec accessoire pour plaque à induction).
OFFPuisance zéroSurface de la tableTable de cuisson en veille ou éteinte (chaleur résiduelle après la fin de la cuisson, signalée par la dette H)

Remarque

Pour les préparations courtes nécessitant une parfaite répartition de la chaleur (crêpes, par exemple), il est conseillé d'utiliser des ustensiles inférieurs à 24 cm de diamètre sur le double foyer de 28 cm (sauf le modèle). Pour les cuissons délicates (par exemple, pour faire fondre du chocolat ou du beurre), il est conseillé d'utiliser les foyers simples plus petits.

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : WHIRLPOOL

Modèle : ACM808NE & ACM 808/NE

Catégorie : Plaque de cuisson
