MODE D'EMPLOI HTES8209 SAMSUNG

HT-ES8209_ZG_ITA_0425.indd 66HT-ES8209_ZG_ITA_0425.indd 66 2012-04-25 오후 1:05:412012-04-25 오후 1:05:41imaginez les possibilités Merci d'avoir acheté ce produit Samsung.Pour obtenir notre service complet, veuillez enregistrer votre produit sur www.samsung.com/register

Système Home Entertainment

Manuel d'utilisation

HT-ES8209_ZG_FRA_0425.indd 1HT-ES8209_ZG_FRA_0425.indd 1 2012-04-25 오전 11:53:432012-04-25 오전 11:53:43|

Consignes de Sécurité

Avertissement POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L’ARRIÈRE).LES PIÈCES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L’UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION. ATTENTION RISQUE D’ÉLECTROCUTIONNE PAS OUVRIRCe symbole indique la présence d’une tension dangereuse dans l’appareil, présentant un risque d’électrocution ou de blessures.ATTENTION : POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, LA BROCHE LA PLUS LARGE DE LA FICHE DOIT ÊTRE TOTALEMENT INSÉRÉE DANS LE TROU PLUS LARGE.Ce symbole indique les directives importantes qui accompagnent le produit.AVERTISSEMENT • Afin de réduire tout risque d’incendie ou d’électrocution, n’exposez jamais cet appareil à la pluie ou à l’humidité.ATTENTION• Évitez toute projection d’eau sur l’appareil et ne posez jamais d’objet contenant un liquide dessus (ex : un vase).• La fiche permet de débrancher l’appareil et doit toujours être facilement accessible.• Cet appareil doit toujours être branché à une prise de courant alternatif reliée à la terre.• Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale, il faut donc que cette dernière soit facilement accessible.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LÁSER CLASE 1 PRODUIT LASER DE CLASSE 1Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1.L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifiées ci-dessus peuvent conduire à une exposition à des radiations dangereuses.ATTENTION• DES RAYONS LASER INVISIBLES SONT PRÉSENTS LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILLAGE SONT CIRCONVENUS. ÉVITEZ L'EXPOSITION AUX RAYONS. HT-ES8209_ZG_FRA_0425.indd 2HT-ES8209_ZG_FRA_0425.indd 2 2012-04-25 오전 11:54:022012-04-25 오전 11:54:02Français 3

01 Consignes de Sécurité

Rangement et gestion des disques

• Comment tenir le disque

- Des empreintes digitales ou

des rayures sur la surface

d'un disque peuvent altérer

la qualité du son et de l’image ou provoquer

- Évitez de toucher la surface du disque sur

laquelle les données ont été enregistrées.

- Tenez le disque par les bords afin de ne pas

laisser d’empreintes sur sa surface.

- Ne collez pas de papier ou d’adhésif sur le

• Nettoyage des disques

- En cas d’empreintes ou de saleté

sur un disque, nettoyez-le à l'aide

d'eau additionnée de détergent

doux et d’un chiffon doux.

- Lors de son nettoyage, essuyez le disque du

centre vers le bord.

- Rangement des disques

N’exposez pas le disque à la lumière directe

Stockez-le dans un endroit frais et aéré.

Rangez-le dans une pochette propre et

Précautions de manipulation

• Évitez toute projection d’eau sur l’appareil. Ne

posez jamais d’objet contenant un liquide (ex :

• Pour éteindre complètement l'appareil, vous

devez retirer le cordon d'alimentation de

la prise murale. Par conséquent, le cordon

d'alimentation doit être facilement accessible à

• Ne tenez pas le cordon d'alimentation avec les

Vous risquez de vous exposer à un choc

• Ne branchez pas plusieurs appareils électriques

sur une prise murale. Surcharger une prise

murale peut provoquer une surchauffe et donc

• Entretien du meuble

- Avant de brancher un composant sur cet

appareil, assurez-vous que celui-ci est hors

- Si vous déplacez soudainement l'appareil

d'un endroit froid à un endroit chaud, de la

condensation pourra se former sur les pièces

et la lentille, et occasionner des problèmes de

lecture. Dans pareil cas, débranchez l'appareil

et patientez deux heures avant de le rebrancher

sur la prise d’alimentation. Insérez ensuite le

disque et essayez à nouveau de le lire.

Si vous entendez un bruit inhabituel ou décelez

un dégagement anormal de fumée ou une odeur

suspecte, coupez immédiatement l’alimentation

et débranchez la fiche électrique de la prise

murale. Puis contactez le service après-vente le

plus proche pour obtenir de l’aide. N’utilisez plus

l'appareil. Utiliser l'appareil en l’état peut provoquer

un incendie ou un choc électrique.

Pour éteindre complètement l'appareil, vous devez

retirer le cordon d'alimentation de la prise murale.

Par conséquent, le cordon d'alimentation doit être

facilement accessible à tout moment.

Utilisation de la fonction 3D CONSIGNES IMPORTANTES RELATIVES À LA SANTÉ ET LA SÉCURITÉ EN CAS DE VISIONNAGE D'IMAGES 3D.

Lisez attentivement les consignes de sécurité avant

d'utiliser la fonction 3D.

Certains utilisateurs peuvent ressentir une gêne en

visionnant des images de télévision en 3D, comme par

exemple des vertiges, des nausées ou des maux de

tête. Dès que vous ressentez l'un de ces symptômes,

arrêtez immédiatement le visionnage en 3D, retirez les

lunettes Active 3D et essayez de vous reposer.

Le visionnage d'images en 3D sur une période de

temps prolongée peut occasionner une fatigue

oculaire. Dès que vous ressentez une fatigue oculaire,

cessez immédiatement le visionnage en 3D, retirez les

lunettes Active 3D et essayez de vous reposer.

Des enfants utilisant la fonction 3D doivent être

constamment surveillés par un adulte responsable.

Au moindre signalement de fatigue visuelle, mal de

tête, vertige ou nausée, interrompez immédiatement

le visionnage en 3D par les enfants, et laissez-les se

N'utilisez pas les lunettes Active 3D à d'autres fins

(comme lunettes de vue, de soleil ou de protection,

N'utilisez pas la fonction 3D ou les lunettes Active 3D

en marchant ou en bougeant. En utilisant la fonction

3D ou en portant des lunettes Active 3D en cours

de marche ou de mouvement, vous risquez de vous

cogner contre des objets, de trébucher et/ou de

tomber, et de vous blesser gravement.

HT-ES8209_ZG_FRA_0425.indd 3HT-ES8209_ZG_FRA_0425.indd 3 2012-04-25 오전 11:54:032012-04-25 오전 11:54:03|

Consignes de Sécurité

• Pour bénéficier du visionnage de contenus en 3D, connectez un appareil 3D (récepteur AV ou téléviseur compatible 3D) au port de sortie SORTIE HDMI de l'appareil à l'aide d'un câble HDMI haut débit. Veillez à porter des lunettes 3D avant de visionner le contenu 3D. • Le produit émet des signaux 3D uniquement via le câble HDMI connecté au port de sortie HDMI OUT. • La résolution de l'image vidéo en mode de lecture 3D étant déterminée par la définition de l'image vidéo 3D d'origine, vous ne pourrez pas modifier la résolution de l'image selon vos préférences. • Des fonctions telles que BD Wise, l'adaptation de la taille de l'écran ou le réglage de la résolution peuvent ne pas fonctionner correctement en mode de lecture 3D. • Il vous faut obligatoirement utiliser un câble HDMI haut débit pour garantir une émission appropriée du signal 3D. • Lorsque vous visionnez des images en 3D, assurez-vous de vous tenir éloigné du téléviseur à une distance équivalente à au moins trois fois la taille de l'écran. Par exemple, si vous avez un écran 46 pouces, vous devrez rester à une distance de 3,5 mètres (138 pouces) du téléviseur. - Positionnez l'écran à hauteur des yeux pour mieux apprécier l'image en 3D. • Lorsque l'appareil est connecté à plusieurs appareils 3D, l'effet 3D peut ne pas fonctionner correctement. • Ce lecteur ne convertit pas de contenus 2D en contenus 3D. • « Blu-ray 3D » et le logo « Blu-ray 3D » sont des marques de commerce de Blu-ray Disc Association. Copyright © 2012 Samsung Electronics Co.,Ltd.Tous droits réservés ; il est interdit de reproduire ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co.,Ltd. Licence • Dolby et le symbole représentant deux D sont des marques déposées de Dolby Laboratories.• Fabriqué sous licence sous les brevets américains Nº : 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 et d’autres brevets américains et internationaux accordés et en attente. DTS-HD, le symbole, et DTS-HD et le symbole qui lui est associé sont des marques déposées, et DTS-HD Master Audio | Essential est une marque déposée de DTS, Inc. Ce produit comporte des logiciels. © DTS, Inc. Tous droits réservés.• À PROPOS DES VIDÉOS DIVX : DivX® est un format vidéo numérique créé par la société DivX, LLC, filiale de Rovi Corporation. Ceci est un appareil DivX Certified® qui prend en charge la lecture des vidéos DivX. Pour obtenir les détails et en savoir plus sur les outils logiciels qui vous permettent de convertir vos fichiers au format vidéo DivX, consultez le site Web à l’adresse suivante : divx.com.À PROPOS DU FORMAT VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré afin de servir à visionner des films vidéo à la demande (VOD) au format DivX achetés dans le commerce. Pour obtenir votre code d’enregistrement, identifiez l’emplacement de la section DivX VOD dans le menu de configuration de votre appareil. Allez sur le site Web vod.divx.com pour obtenir de plus amples informations sur la procédure d’enregistrement.Les appareils DivX Certified® peuvent lire des vidéos DivX® dans une résolution HD de 1080p, y compris les programmes d’appel.DivX®, DivX Certified® et les logos qui leur sont associés sont des marques déposées de Rovi Corporation ou de ses filiales et font l’objet d’une licence. Cette norme est couverte par un ou plusieurs des brevets américains suivants : 7,295,673; 7,460,668; 7,515,710; 7,519,274• The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. HT-ES8209_ZG_FRA_0425.indd 4HT-ES8209_ZG_FRA_0425.indd 4 2012-04-25 오전 11:54:042012-04-25 오전 11:54:04Français 5

01 Consignes de Sécurité

• Oracle et Java sont des marques déposées

de Oracle et/ou ses filiales. D'autres noms

mentionnés peuvent être des marques de

commerce de leurs propriétaires respectifs.

• Ce produit intègre la technique de protection

contre la copie applicable aux brevets

américains ainsi que d’autres droits de propriété

intellectuelle de Rovi Corporation. Il est interdit

de tenter de démonter l’appareil et d’en étudier

le fonctionnement en vue de le reproduire.

• Blu-ray Disc™, Blu-ray™ et les logos y afférents

sont des marques de commerce de Blu-ray

• iPad, iPhone, iPod, iPod classic, iPod nano,

iPod shuffle et iPod touch sont des marques de

commerce d’Apple Inc., déposées aux États-

Unis et dans d’autres pays.

• Cet appareil utilise la technologie Cinavia qui

limite l'utilisation de copies non autorisées de

certains films et vidéos ainsi que leurs bandes

son disponibles dans le commerce. Lorsqu'une

utilisation interdite d'une copie non autorisée est

détectée, un message s'affiche et la lecture ou

la copie est interrompue.

Pour obtenir de plus amples informations sur

la technologie Cinavia, veuillez consulter le «

Cinavia Online Consumer Information Centre

» (Centre d'informations consommateur en

ligne Cinavia) à l'adresse http://www.cinavia.

com. Pour toute demande d'informations

complémentaires par courrier concernant

Cinavia, envoyez une carte postale comportant

votre adresse postale à : Cinavia Consumer

Information Centre, P.O. Box 86851, San Diego,

CA, 92138, États-Unis.

Cet appareil intègre une technologie brevetée

sous licence de Verance Corporation et qui

est protégée par le brevet américain 7 369

677 ainsi que par d'autres brevets américains

et internationaux accordés et en attente ainsi

que par des droits d'auteur et une protection

commerciale confidentielle pour certains

aspects de cette technologie. Cinavia est une

marque de commerce de Verance Corporation.

Copyright 2004-2010 Verance Corporation.

Tous droits réservés par Verance. Il est interdit

de tenter de démonter l’appareil et d’en étudier

le fonctionnement en vue de le reproduire.

• Avis de licence libre

- En cas d'utilisation de logiciels libres, les

licences libres sont disponibles dans le menu

CONSIGNES DE SÉCURITÉ 2 Avertissement3 Rangement et gestion des disques3 Précautions de manipulation3 Utilisation de la fonction 3D4 Copyright4 Licence MISE EN ROUTE 7 Compatibilité des disques et des formats8 Logos des disques pouvant être lus sur cet appareil11 Accessories12 Description12 Panneau avant13 Panneau arrière13 Panneau arrière du caisson de basses14 Télécommande16 Installation du produit16 Cas 1 : Installation sur le pied16 Cas 2 : Installation sur un mur 17 Fixation du noyau torique en ferrite au cordon d’alimentation du caisson de graves BRANCHEMENTS 18 Connexion des enceintes18 Connexion du caisson de graves19 Accessoires des enceintes19 Installation des enceintes19 Connexion des enceintes20 Connexion de l’antenne FM21 Connexion à l’iPod/iPhone21 Utilisation d'un câble USB21 Utilisation d’un Dock22 Connexion de l’appareil à un téléviseur 22

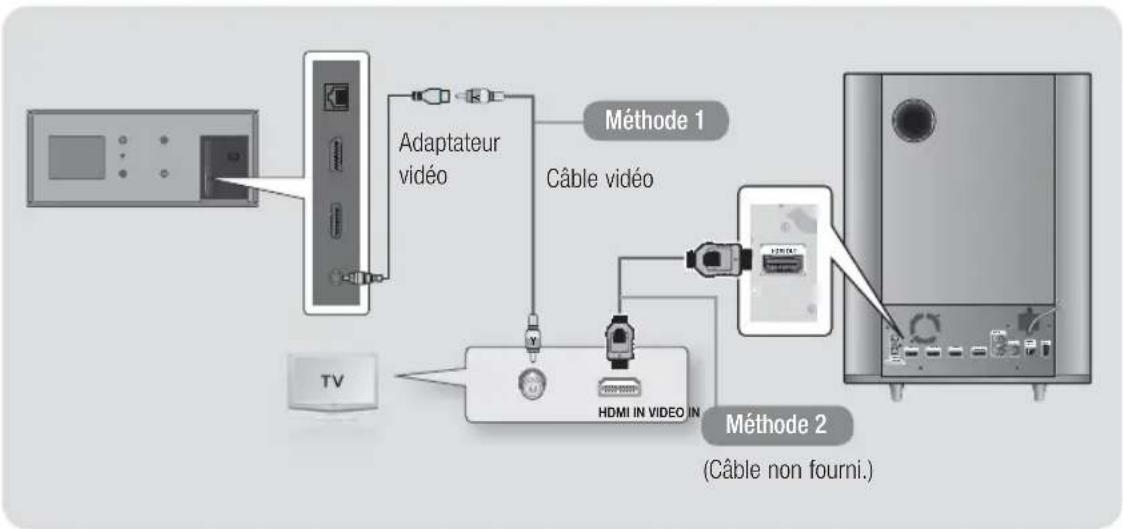

Méthode 1 Connexion à un téléviseur via un câble vidéo - Bonne qualité 22

Méthode 2 Connexion à un téléviseur via un câble HDMI - Qualité optimale (Recommandé)23 Connexion de périphériques externes 23

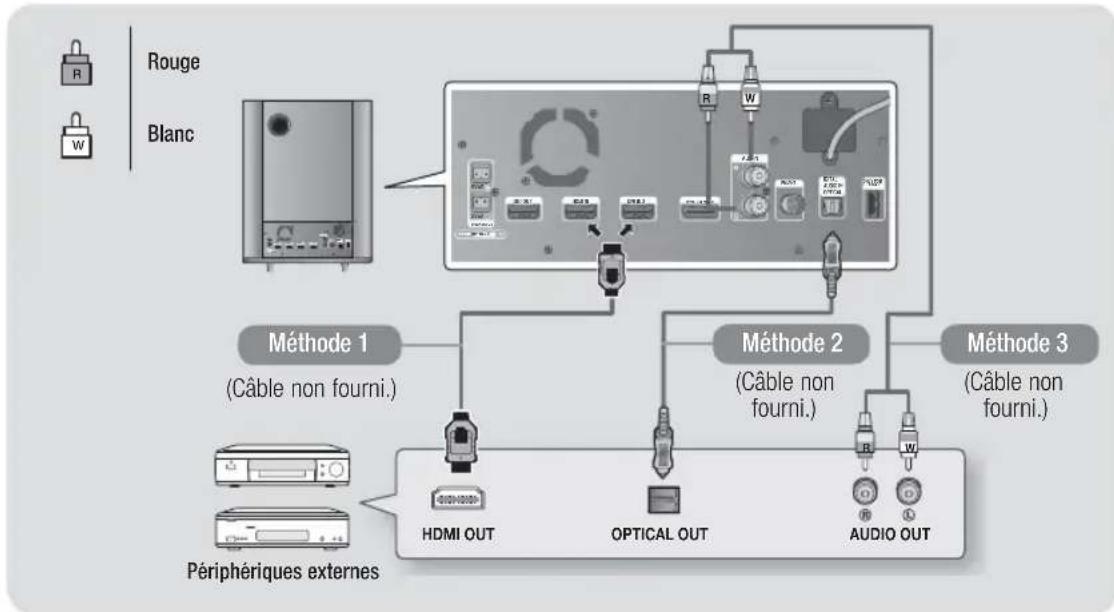

Méthode 1 ENTRÉE HDMI : Connexion d’un composant externe à l’aide d’un câble HDMI 23

Méthode 2 OPTIQUE : Connexion d’un composant audio numérique externe 23

Méthode 3 ENTRÉE AUX : Connexion d’un composant analogique externe24 Connexion à un routeur réseau 24 Réseau câblé 24 Réseau sans fil PARAMÈTRES 25 Procédure de réglage des paramètres initiaux27 L’écran Accueil27 Accéder à l’écran Paramètres28 Fonctions du menu Paramètres33 Réseaux et Internet37 Mise à niveau du logiciel MEDIA PLAY 39 Écran AllShare Play40 Lecture des fichiers sur un périphérique de stockage USB ou sur l'iPod/iPhone40 Modèles d'iPod/iPhone pouvant être utilisés avec cet appareil41 L’écran Fonction41 Lecture des disques vidéo du commerce41 Lecture des disques audio du commerce42 Lecture d’un disque dont le contenu est enregistré par l’utilisateur42 Utilisation de la fonction Réseau AllShare44 Contrôle de la lecture Vidéo46 Contrôle de la lecture de Musique48 Visionnage des photos48 Utilisation du menu Outils lorsqu’un fichier est en surbrillance51 Ecouter la radio51 Utilisation des touches de contrôle d’effets spéciaux de la télécommande SERVICES RÉSEAU 53 Utilisation de Smart Hub55 BD-LIVE™ ANNEXES 56 Informations complémentaires62 Dépannage65 Caractéristiques techniques HT-ES8209_ZG_FRA_0425.indd 6HT-ES8209_ZG_FRA_0425.indd 6 2012-04-25 오전 11:54:062012-04-25 오전 11:54:06Français 7 | 02 Mise en Route Compatibilité des disques et des formats

Types de disques et contenus pouvant être lus sur cet appareil

Support Type de disque Taille Détails VIDÉODisque Blu-rayDisque Blu-ray 3D12 cmDisque BD-ROM ou BD-RE/-R disc enregistré au format BD-RE.DVD-VIDEO, DVD-RW,DVD-R, DVD+RW,DVD+RDVD-VIDEO, disques DVD+RW/DVD-RW(V)/DVD-R/+R enregistrés qui ont été enregistrés et finalisés, ou un support de stockage USB possédant des contenus DivX, MKV, MP4.MUSIQUECD-RW/-R, DVD-RW/-R,BD-RE/-RMusique enregistrée sur des disques CD-RW/-R, DVD-RW/-R, BD-RE/-R ou un support de stockage USB possédant des contenus MP3 ou WMA. PHOTOCD-RW/-R, DVD-RW/-R,BD-RE/-RPhotos enregistrées sur des disques CD-RW/-R, DVD-RW/-R, BD-RE/-R ou un support de stockage USB possédant des contenus JPEG. | REMARQUE |

 Les disques d'un diamètre de 8 cm ne sont pas autorisés, car ils risquent d’endommager le produit.

Selon le type de disque ou les conditions d'enregistrement, il se peut que certains disques CD-RW/-R et DVD-R ne puissent pas être lus sur cet appareil.

 Si un disque DVD-RW/-R n'a pas été enregistré correctement au format vidéo DVD, il ne pourra pas être lu.

Votre appareil ne lit pas les contenus ayant été enregistrés sur un disque DVD-R selon un débit binaire dépassant les 10 Mbps.

Il ne lit pas les contenus ayant été enregistrés sur un disque BD-R ou un périphérique USB selon un débit binaire dépassant les 30 Mbps.

La lecture peut être inopérante sur certains types de disque ou lorsque vous effectuez des opérations spécifiques telles que les

changements d'angle ou le réglage du format de l'image. Des informations détaillées concernant le disque sont inscrites sur le boîtier. Consultez-les si nécessaire.

Lors de la lecture d'un titre BD-J, il se peut que le chargement prenne plus de temps que pour un titre normal et que certaines fonctions s'exécutent plus lentement que d'habitude. Types de disques ne pouvant pas être lus sur cet appareil • HD DVD• Disque DVD-ROM/PD/MV, etc.• DVD-RAM• CD Super Audio (à l'exception de la couche CD) • DVD-RW (mode VR) • CVD/CD-ROM/CDV/CD-G/CD-I/LD (Les CD-G lisent des données audio uniquement et non des données graphiques.)• Disque DVD-R 3,9 Go enregistrable. | REMARQUE |

Il se peut que l'appareil ne réponde pas à toutes les commandes car certains disques Blu-ray, DVD et CD ne permettent qu'un fonctionnement limité ou spécifique et offrent certaines fonctions seulement lors de la lecture. Nous attirons votre attention sur le fait qu'il ne s'agit pas d'un dysfonctionnement de l'appareil.

Samsung ne peut garantir que cet appareil pourra lire tous les disques portant les logos Blu-ray, DVD ou CD car les formats évoluent

et des problèmes et erreurs peuvent se produire lors de la création d'un logiciel BD, DVD et CD et/ou la fabrication du disque.

Veuillez contacter le service après-vente de SAMSUNG pour toute question ou tout problème concernant la lecture des disques Blu-

ray, DVD ou CD sur cet appareil. Vous pouvez également vous reporter au manuel d'utilisation pour obtenir plus d'informations sur les restrictions en matière de lecture.

Il se peut que certains disques et DVD du commerce achetés en dehors de votre zone ne puissent pas être lus sur cet appareil.

HT-ES8209_ZG_FRA_0425.indd 7HT-ES8209_ZG_FRA_0425.indd 7 2012-04-25 오전 11:54:082012-04-25 오전 11:54:08|

Mise en Route Code régionalLes produits et les disques sont codés par région.Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne sera pas lu.Le code régional de ce lecteur figure sur le panneau arrière de l’appareil.Type de disqueCode régional Zone Disque Blu-ray A Amérique du Nord, Amérique centrale, Amérique du Sud, Corée, Japon, Taïwan, Hong Kong et Sud-Est asiatique. B Europe, Groenland, France d'outre-mer, Moyen-Orient, Afrique, Australie et Nouvelle-Zélande. C Inde, Chine, Russie, Asie centrale et Asie du Sud.DVD VIDÉO 1 États-Unis, Territoires organisés des États-Unis et Canada 2 Europe, Japon, Moyen-Orient, Égypte, Afrique du Sud, Groenland 3 Taïwan, Corée, Philippines, Indonésie, Hong Kong 4 Mexique, Amérique du Sud, Amérique centrale, Australie, Nouvelle-Zélande, Îles du Pacifique, Caraïbes 5 Russie, Europe de l’Est, Inde, majorité des pays d’Afrique, Corée du Nord, Mongolie 6 Chine | REMARQUE |

 Si le code régional d'un disque Blu-ray/DVD ne correspond pas à celui de l'appareil, ce dernier ne peut pas lire le disque.Logos des disques pouvant être lus sur cet appareilDisque Blu-ray Disque Blu-ray 3DBD-LIVE DolbyDTS DivXNorme de lecture PAL au Royaume-Uni, en France, en Allemagne, etc. Java Formats pris en chargePrise en charge des fichiers musicauxExtension de fichierConteneurCodec audioPlage de prise en charge*.mp3 MP3 MP3 -*.wma

WMA WMA Compatibilité avec le format WMA version 10 * Taux d'échantillonnage (en kHz) - 8, 11, 16, 22, 32, 44,1, 48* Débits binaires - Tous les débits binaires dans la plage allant de 5 kbps à 384 kbps HT-ES8209_ZG_FRA_0425.indd 8HT-ES8209_ZG_FRA_0425.indd 8 2012-04-25 오전 11:54:102012-04-25 오전 11:54:10Français 9

Prise en charge des fichiers vidéo

Conteneur Codec vidéo

- Même lorsqu'un fichier est codé selon un codec pris en charge mentionné ci-dessus, ce fichier peut ne

pas être lu en cas de problème au niveau de son contenu.

- La lecture normale ne sera pas garantie si les informations relatives au conteneur du fichier sont

erronées ou si le fichier lui-même est corrompu.

- Les fichiers ayant un débit binaire ou une vitesse de défilement supérieur(e) à la normale peuvent

présenter des discontinuités lors de la lecture.

- La fonction Recherche (Saut) sera indisponible si la table d'indexage du fichier est corrompue.

- Lors de la lecture d'un fichier à distance via une connexion réseau, la lecture vidéo peut présenter des

discontinuités en fonction de la vitesse du réseau.

HT-ES8209_ZG_FRA_0425.indd 9HT-ES8209_ZG_FRA_0425.indd 9 2012-04-25 오전 11:54:132012-04-25 오전 11:54:13|

 Décodeur vidéo - Prend en charge le format H.264 de niveau 4.1 - Ne prend pas en charge les formats H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 et AVCHD - MPEG4 SP, ASP :Inférieure à 1280 x 720 : 60 images maxi.Supérieure à 1280 x 720 : 30 images maxi. - Ne prend pas en charge le format GMC 2 ou supérieur

 Décodeur audio - Prend en charge les formats WMA 7, 8, 9 et STD - Ne prend pas en charge les formats multicanaux WMA 9 PRO lorsque le nombre de canaux est supérieur à 2 ou si les fichiers demandent un décodage audio des données sans perte. - Ne prend pas en charge le taux d'échantillonnage WMA de 22050 Hz mono 

Formats des fichiers de sous-titrage DivX

pris en charge *.ttxt, *.smi, *.srt, *.sub, *.txt Remarques sur la connexion USB • Cet appareil prend en charge les supports de stockage USB, les lecteurs MP3, les caméras numériques et les lecteurs de carte USB.• Cet appareil ne gère pas les noms de dossier ou de ficher dépassant 128 caractères.• Il peut ne pas être compatible avec certains périphériques USB ou certaines caméras numériques.• Il prend en charge les systèmes de fichiers FAT 16, FAT 32 et NTFS • Effectuez la connexion des périphériques USB directement au port USB de l'appareil. La connexion via un câble USB peut causer des problèmes de compatibilité.• L’insertion de plusieurs périphériques de mémoire dans un lecteur multicarte peut entraîner le dysfonctionnement de celui-ci.• L'appareil ne prend pas en charge le protocole PTP. • Ne déconnectez pas un périphérique USB durant un processus de « chargement ».• Plus la résolution de l’image est élevée, plus le délai d'affichage de cette image est long.• Cet appareil ne peut pas lire les fichiers MP3 de type DRM (Gestion des droits numériques) téléchargés depuis des sites commerciaux.• Votre appareil ne prend en charge que les vidéos dont la vitesse de défilement des images est inférieure à 30 fps.• Il ne prend en charge que les périphériques de classe de stockage de masse (MSC) USB tels que les clés USB et les disques durs USB. (HUB n'est pas disponible.)• Certains disques durs USB, lecteurs multicartes et clés USB peuvent ne pas être compatibles avec cet appareil.• Si certains périphériques USB requièrent une puissance excessive, ils pourront être limités par le dispositif de sécurité du circuit.• Si la lecture à partir d'un disque dur USB est instable, fournissez-lui une alimentation supplémentaire en branchant le disque dur dans une prise murale. Si le problème persiste, contactez le fabricant du disque dur USB.• Vous devez retirer le périphérique de stockage USB en toute sécurité (en exécutant la fonction « Retirer péri. USB » pour éviter d'endommager la mémoire USB.Appuyez sur le bouton HOME pour accéder au menu d'accueil, appuyez sur le bouton JAUNE (C) puis sur le bouton E

. • SAMSUNG ne peut être tenu responsable de la corruption de fichiers de données ou de la perte de données. AVCHD

(Codec vidéo avancé haute définition) • Cet appareil prend en charge les disques au format AVCHD. Ces disques sont normalement enregistrés et lus sur des caméscopes.• Le format AVCHD est un format vidéo numérique haute définition.• Le format MPEG-4 AVC/H.264 compresse les images de manière plus efficace que le format de compression d'image conventionnel.• Certains disques AVCHD utilisent le format « x.v.Colour ». Cet appareil peut lire les disques AVCHD faisant appel au format « x.v.Colour ».• « x.v.Colour » est une marque de commerce de Sony Corporation.• « AVCHD » et le logo AVCHD sont des marques de commerce de Matsushita Electronic Industrial Co., Ltd. et de Sony Corporation. | REMARQUE |

 En fonction des conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus.

 Les disques au format AVCHD doivent être finalisés.

 Le format « x.v.Colour » offre une gamme de couleurs plus large qu’un DVD de caméscope normal.

 Il est possible que certains disques de format DivX, MKV ou MP4 ne puissent pas être lus, selon leur résolution d’image vidéo et leur vitesse de défilement. HT-ES8209_ZG_FRA_0425.indd 10HT-ES8209_ZG_FRA_0425.indd 10 2012-04-25 오전 11:54:142012-04-25 오전 11:54:14Français 11 | 02 Mise en Route Accessoires

Vérifiez que les accessoires ci-dessous sont fournis.FUNCTIONDISC MENU TITLE MENU MUTE S/W LEVELTOOLSRETURN EXIT INFO MO/ST 3D SOUNDSOUND'ĺ' vTuner

POPUP RECEIVERSLEEP BD TV TUNERMEMORYSUBTITLESMART SEARCH ABCD EFFECT HUB VOL TUNING

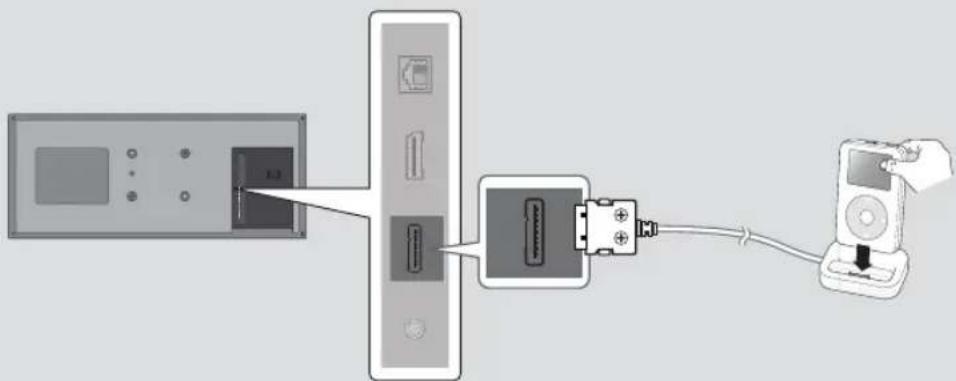

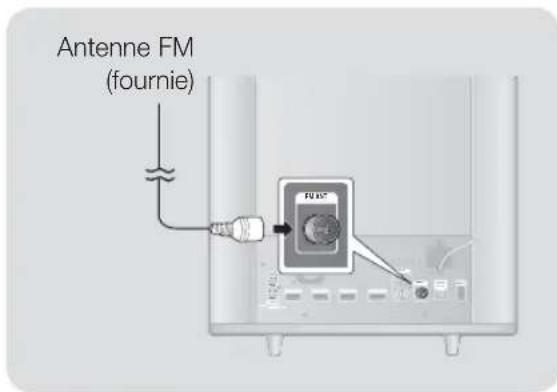

/ CH TV SOURCE FULL SCREEN RE PE ATHOME Câble vidéo Antenne FM Dock iPodManuel d'utilisation Chiffon doux Adaptateur vidéo Télécommande/Piles (taille AAA)(Pour le cordon d'alimentation)

(Petit)(Pour le câble de l’enceinte) Pied-support de

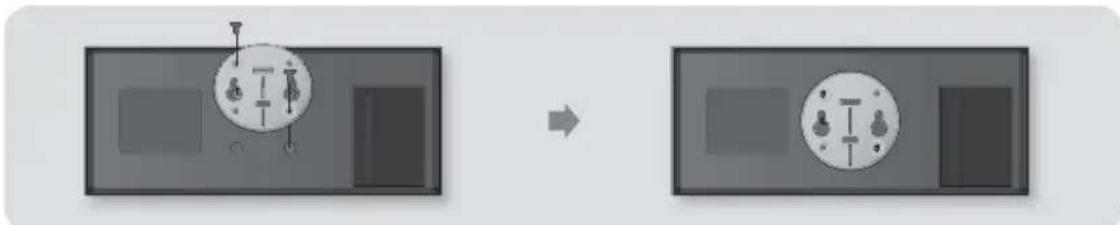

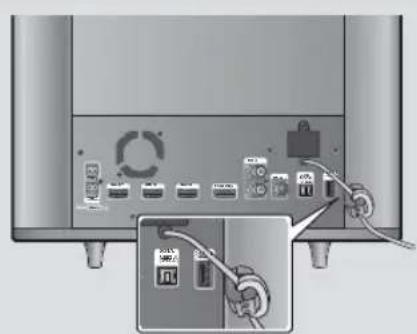

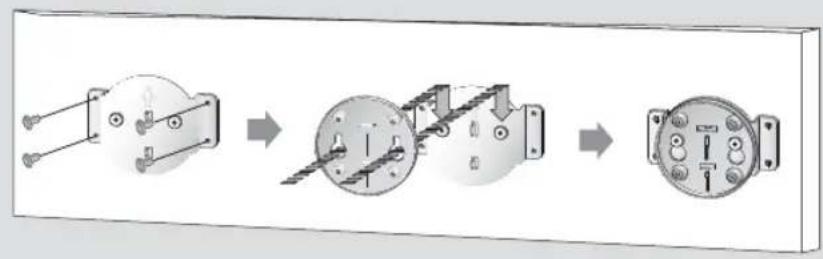

Câble système Noyau torique en ferrite Support de fixation murale / Jeu de

supports / Vis du support

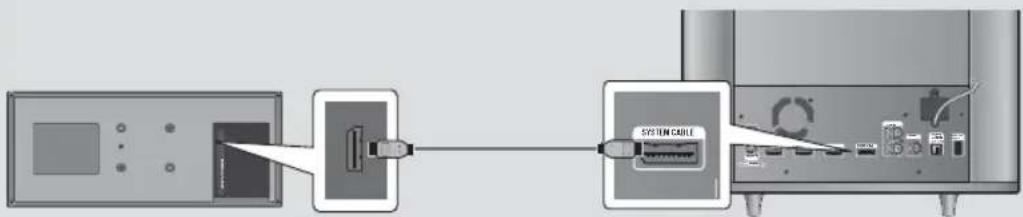

 Le câble système est un câble spécial qui n'existe que pour ce produit. Ce n'est pas un câble HDMI.  Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.  Des frais supplémentaires pourront vous être facturés dans les cas suivants :a. vous demandez l'intervention d'un ingénieur mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). b. vous portez l'unité à un centre de réparation mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).  Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectué(e). HT-ES8209_ZG_FRA_0425.indd 11HT-ES8209_ZG_FRA_0425.indd 11 2012-04-25 오전 11:54:152012-04-25 오전 11:54:15|

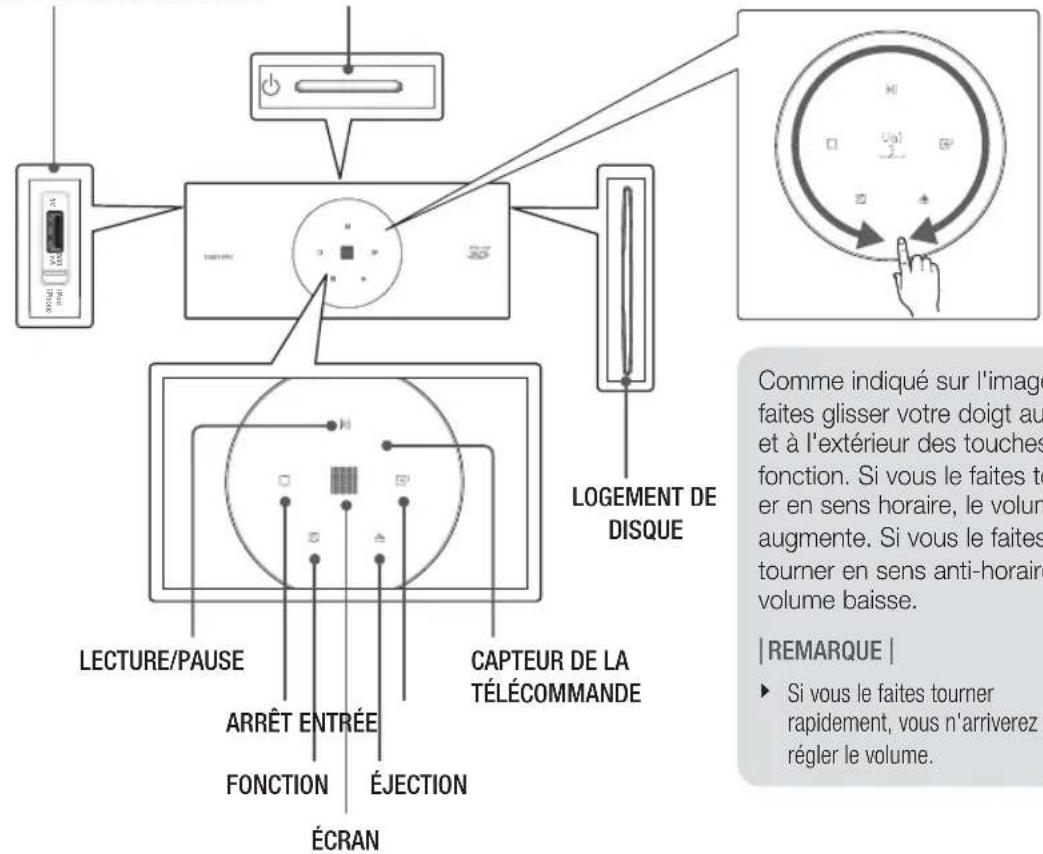

LOGEMENT DE DISQUELECTURE/PAUSEARRÊT ENTRÉEÉJECTIONÉCRANFONCTIONCAPTEUR DE LA TÉLÉCOMMANDEHÔTE USB MARCHE/ARRÊT | REMARQUE |

 Lorsque l'appareil affiche le menu du disque Blu-ray, vous ne pouvez pas lancer la vidéo en appuyant sur le bouton 6

situé sur l'appareil ou la télécommande. Pour lire la vidéo, sélectionnez Lire la vidéo ou Démarrer dans le menu du disque puis appuyez sur le bouton E

. Comme indiqué sur l'image, faites glisser votre doigt autour et à l'extérieur des touches de fonction. Si vous le faites tourn-er en sens horaire, le volume augmente. Si vous le faites tourner en sens anti-horaire, le volume baisse. | REMARQUE |

 Si vous le faites tourner rapidement, vous n'arriverez pas à régler le volume. HT-ES8209_ZG_FRA_0425.indd 12HT-ES8209_ZG_FRA_0425.indd 12 2012-04-25 오전 11:54:212012-04-25 오전 11:54:21Français 13

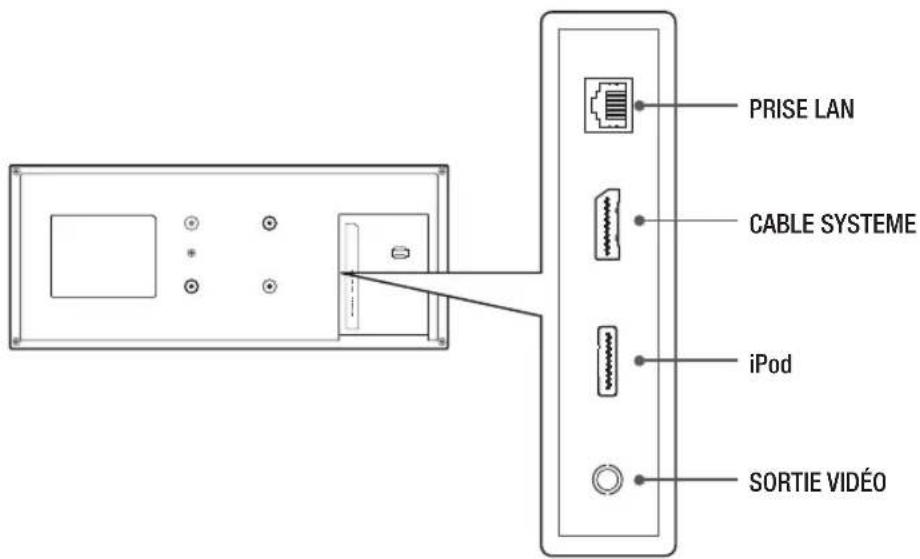

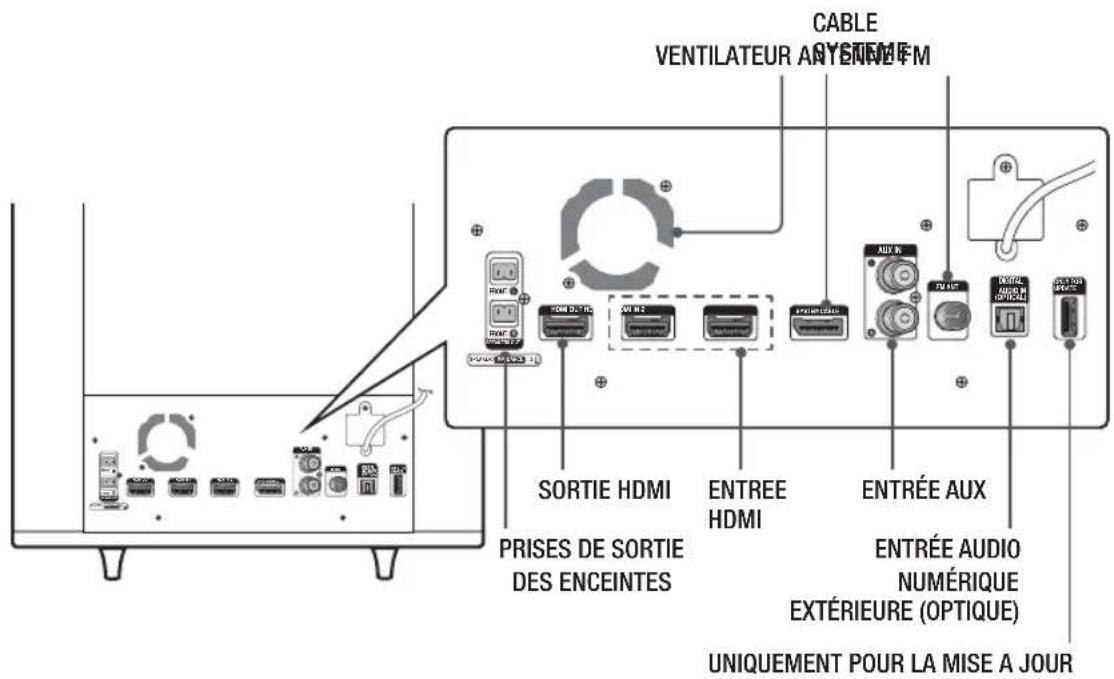

SORTIE VIDÉO Panneau arrière du caisson de basses

Pour mettre à niveau le logiciel du produit via la prise ONLY FOR UPDATE (UNIQUEMENT POUR LA MISE A JOUR), vous devez

utiliser une carte mémoire flash USB.

Veillez à prévoir un minimum d'espace libre de 10 cm sur tous les côtés du Home cinéma dans le but de garantir une

ventilation appropriée. Veillez à ne pas obstruer le ventilateur ou les orifices d’aération.

HT-ES8209_ZG_FRA_0425.indd 13HT-ES8209_ZG_FRA_0425.indd 13 2012-04-25 오전 11:54:222012-04-25 오전 11:54:22|

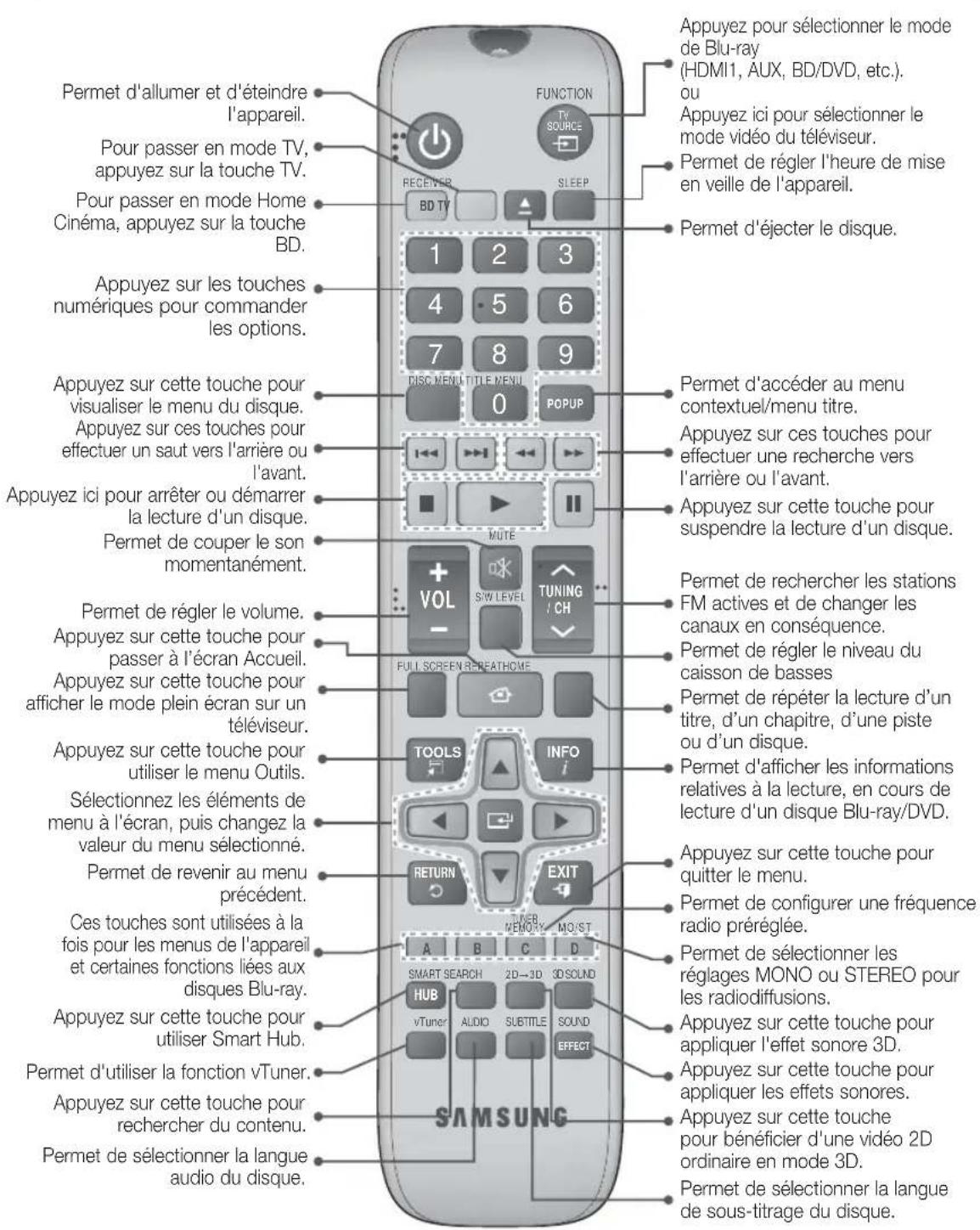

/ CH TV SOURCE FULL SCREEN REPEATHOME Permet d'allumer et d'éteindre l'appareil.Pour passer en mode Home Cinéma, appuyez sur la touche BD. Appuyez sur les touches numériques pour commander les options.Appuyez sur ces touches pour effectuer un saut vers l'arrière ou l'avant.Permet de régler le volume.Permet de couper le son momentanément.Appuyez sur cette touche pour afficher le mode plein écran sur un téléviseur.Appuyez sur cette touche pour passer à l’écran Accueil.Sélectionnez les éléments de menu à l’écran, puis changez la valeur du menu sélectionné.Permet de revenir au menu précédent.Ces touches sont utilisées à la fois pour les menus de l'appareil et certaines fonctions liées aux disques Blu-ray.Appuyez sur cette touche pour visualiser le menu du disque.Appuyez sur cette touche pour utiliser le menu Outils.Appuyez sur cette touche pour utiliser Smart Hub.Permet de sélectionner la langue audio du disque.Pour passer en mode TV, appuyez sur la touche TV.Appuyez ici pour arrêter ou démarrer la lecture d'un disque.Appuyez sur cette touche pour rechercher du contenu.Permet d'utiliser la fonction vTuner.Appuyez sur cette touche pour appliquer les effets sonores.Permet de régler l'heure de mise en veille de l'appareil.Appuyez pour sélectionner le mode de Blu-ray (HDMI1, AUX, BD/DVD, etc.). ou Appuyez ici pour sélectionner le mode vidéo du téléviseur.Permet de sélectionner les réglages MONO ou STEREO pour les radiodiffusions.Appuyez sur ces touches pour effectuer une recherche vers l'arrière ou l'avant.Appuyez sur cette touche pour suspendre la lecture d’un disque.Permet de rechercher les stations FM actives et de changer les canaux en conséquence.Permet de régler le niveau du caisson de bassesPermet d'accéder au menu contextuel/menu titre.Appuyez sur cette touche pour quitter le menu.Permet d'afficher les informations relatives à la lecture, en cours de lecture d'un disque Blu-ray/DVD.Permet de configurer une fréquence radio préréglée.Permet de répéter la lecture d’un titre, d’un chapitre, d’une piste ou d’un disque.Appuyez sur cette touche pour bénéficier d'une vidéo 2D ordinaire en mode 3D.Permet de sélectionner la langue de sous-titrage du disque.Appuyez sur cette touche pour appliquer l'effet sonore 3D.Permet d'éjecter le disque. HT-ES8209_ZG_FRA_0425.indd 14HT-ES8209_ZG_FRA_0425.indd 14 2012-04-25 오전 11:54:242012-04-25 오전 11:54:24Français 15 |

Insertion des piles dans la

télécommande Taille des piles : AAA 21

Veillez à faire correspondre les extrémités « + » et

« - » des piles avec le dessin situé à l’intérieur du

Sur la base d’une utilisation classique, la durée de vie des

piles est d’environ un an.

La portée de la télécommande en ligne droite est

d'environ 7 mètres par rapport à l'appareil.

Réglage de la télécommande

Vous pouvez contrôler certaines fonctions de votre

téléviseur à l’aide de cette télécommande.

Lors du contrôle d'un téléviseur à l’aide de

1 . Appuyez sur la touche TV pour régler la

télécommande en mode TV.

2 . Allumez votre téléviseur.

3 . Tout en maintenant la touche MARCHE/

ARRÊT appuyée, saisissez le code

correspondant à la marque de votre

Si plusieurs codes correspondant à votre

téléviseur figurent dans le tableau, saisissez-les

les uns après les autres afin de déterminer quel

Exemple : Dans le cas d'un téléviseur

Tout en maintenant MARCHE/ARRÊT appuyée,

utilisez les touches numériques pour saisir 00. Si

cela ne fonctionne pas, essayez 15, puis 16, etc.

4 . Si le téléviseur s'éteint, le réglage est terminé.

• Vous pouvez utiliser les touches MARCHE/

ARRÊT TV, VOLUME, CANAL ainsi que les

touches numériques (0 à 9).

Il est possible que la télécommande ne soit pas compatible

avec certaines marques de téléviseurs. Il est également

possible que certaines fonctions ne puissent pas être

activées en fonction de la marque de votre téléviseur.

La télécommande fonctionne par défaut avec les

téléviseurs Samsung.

Codes TV utilisables Marque CodeAdmiral (M.Wards)56, 57, 58A Mark 01, 15 Anam 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14AOC 01, 18, 40, 48Bell & Howell (M.Wards)57, 58, 81Brocsonic 59, 60Candle 18Cetronic 03Citizen 03, 18, 25Cinema 97Classic 03Concerto 18Contec 46Coronado 15Craig 03, 05, 61, 82, 83, 84Croslex 62Crown 03Curtis Mates 59, 61, 63CXC 03Daewoo02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90Daytron 40Dynasty 03Emerson03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85Fisher 19, 65Funai 03Futuretech 03General Electric (GE)06, 40, 56, 59, 66, 67, 68Hall Mark 40Hitachi 15, 18, 50, 59, 69Inkel 45JC Penny 56, 59, 67, 86JVC 70KTV 59, 61, 87, 88KEC 03, 15, 40KMC 15LG (Goldstar)01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44Luxman 18LXI (Sears)19, 54, 56, 59, 60, 62, 63, 65, 71Magnavox15, 17, 18, 48, 54, 59, 60, 62, 72, 89Marantz 40, 54Matsui 54MGA 18, 40Marque CodeMitsubishi/MGA18, 40, 59, 60, 75MTC 18NEC 18, 19, 20, 40, 59, 60Nikei 03Onking 03Onwa 03Panasonic06, 07, 08, 09, 54, 66, 67, 73, 74Penney 18Philco03, 15, 17, 18, 48, 54, 59, 62, 69, 90Philips15, 17, 18, 40, 48, 54, 62, 72Pioneer 63, 66, 80, 91Portland 15, 18, 59Proton 40Quasar 06, 66, 67Radio Shack 17, 48, 56, 60, 61, 75RCA/Proscan18, 59, 67, 76, 77, 78, 92, 93, 94Realistic 03, 19Sampo 40Samsung00, 15, 16, 17, 40, 43, 46, 47, 48, 49,59, 60, 98Sanyo 19, 61, 65Scott 03, 40, 60, 61Sears 15, 18, 19Sharp 15, 57, 64Signature 2000 (M.Wards)57, 58Sony 50, 51, 52, 53, 55Soundesign 03, 40Spectricon 01SSS 18Sylvania18, 40, 48, 54, 59, 60, 62Symphonic 61, 95, 96Tatung 06Techwood 18Teknika 03, 15, 18, 25TMK 18, 40Toshiba 19, 57, 63, 71Vidtech 18Videch 59, 60, 69Wards15, 17, 18, 40, 48, 54, 60, 64Yamaha 18York 40Yupiteru 03Zenith 58, 79Zonda 01Dongyang 03, 54 HT-ES8209_ZG_FRA_0425.indd 15HT-ES8209_ZG_FRA_0425.indd 15 2012-04-25 오전 11:54:272012-04-25 오전 11:54:27|

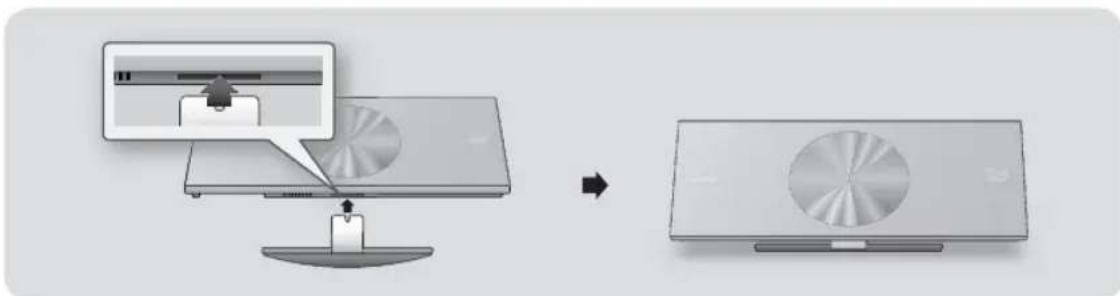

Installation du produit Vous pouvez installer votre produit sur un pied ou le suspendre sur le mur. Lors de l'installation du produit, veuillez vous assurer qu'il y a assez d'espace pour insérer un disque. Sinon, le produit ne fonctionnera pas correctement.Consignes d’installation• Si vous installez votre produit sur un mur, le mur sera plat et vertical. • Evitez d'installer le produit dans des zones présentant des températures extrêmes ou de l’humidité ou encore sur un mur pas assez solide pour supporter le poids de l’appareil. • Vérifiez la solidité du mur. Si le mur n'est pas suffisamment solide pour soutenir l'appareil, assurez-vous de le renforcer avant de procéder à l'installation. • Vérifiez la composition du mur. Si le mur est en plaque de plâtre, en marbre ou en fer forgé, veillez à acheter et à utiliser les vis de fixation appropriées. • Branchez tous les câbles des périphériques externes (téléviseur, etc.) au produit avant de l'installer.

• Si vous installez le produit sur une plaque de plâtre (mur sec), nous vous recommandons de poser un goujon derrière le mur et de serrer les vis de support dans le goujon. • Pour éviter les risques d'électrocution, veillez à mettre le produit hors tension avant de l'installer. • Ne vous suspendez pas au produit installé et évitez de le frapper. • Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’unité peut provoquer des blessures ou endommager le produit. • Si vous installez le produit sur un mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de le faire tomber. Cas 1 : Installation sur le pied Pour installer sur le pied, insérez le support du pied dans la fente inférieure du produit. Cas 2 : Installation sur un mur

1. Insérez le jeu de supports dans la fente postérieure de l'appareil de disque Blu-ray. Insérez les deux vis de la manière indiquée ci-dessous, puis tournez-les dans le sens horaire pour fixer. HT-ES8209_ZG_FRA_0426.indd 16HT-ES8209_ZG_FRA_0426.indd 16 2012-04-26 오전 10:36:242012-04-26 오전 10:36:24Français 17

2. Placez le support mural sur le mur de sorte que les côtés marqués d'une flèche soit orientés vers le

haut et utilisez quatre vis (non comprises) pour le fixer au mur. Guidez les vis dans un goujon ou dans

des boulons pour bien les fixer. Une fois que le jeu de supports est installé, faites glisser l'appareil de

disque Blu-ray et insérez-le dans les fentes appropriées du support mural.

Les vis pour le support mural ne sont pas incluses. Achetez des vis (et des boulons) appropriées à votre type de mur.

Assurez-vous que le produit est bien installé sur un meuble ou qu'il est bien fixé au mur. Si vous laissez le produit sur le sol,

cela risque d'entraîner des dysfonctionnements.

Fixation du noyau torique en ferrite au cordon d’alimentation du caisson de graves

Fixez un noyau torique en ferrite au cordon

d’alimentation du caisson de graves afin

d’empêcher la génération d’interférences RF à

partir de signaux radio.

1. Tirez sur la languette de fixation du noyau

torique en ferrite pour l’ouvrir.

2. Faites faire par deux fois une boucle au câble

d’alimentation du caisson de graves.

Reliez le noyau torique en ferrite au cordon

d'alimentation tel qu’indiqué sur la figure puis

appuyez dessus jusqu’à ce qu’il s’enclenche.

FRONTFRONTSPEAKER IMPEDANCE : 3SPEAKERS OUTFM ANTAUX IN DIGITAL AUDIO IN

Branchements Dans ce chapitre, vous trouverez plusieurs méthodes vous expliquant comment connecter votre appareil à d’autres composants externes.Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez le cordon d'alimentation. Connexion des enceintes

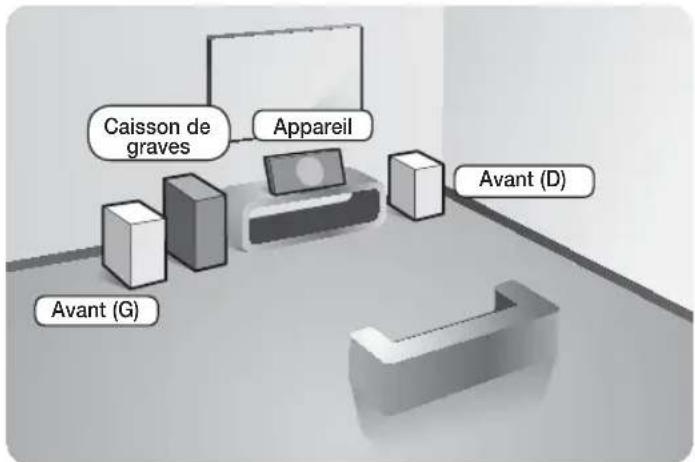

Connexion du caisson de graves Pour activer le produit, vous devez connecter son caisson de graves à l'aide du câble système. La plupart des branchements externes (alimentation, enceintes et téléviseur) sont faits via le caisson de graves. VIDEO OUT iPod SYSTEM CABLE LANFRONTFRONT SPEAKER IMPEDANCE : 3

SPEAKERS OUT FM ANT AUX IN DIGITAL AUDIO IN

 Ne branchez ou ne débranchez pas le câble système lorsque le cordon d'alimentation est branché. Cela risquerait d'endommager le produit. Enceintes avant Placez les enceintes face à votre position d’écoute en les orientant vers vous (d’environ 45°). Positionnez-les de manière à ce que les haut-parleurs d’aigus se situent à la hauteur de vos oreilles. Caisson de graves La position du caisson de graves n’a pas d’importance. Vous pouvez l’installer où vous voulez.Position de l’appareilPosez-le sur un support, sur une étagère ou sous un meuble TV.Choix de la position d’écouteLa position d’écoute doit être située à une distance équivalente à environ 2,5 à 3 fois la taille de l’écran du téléviseur. Si vous avez par exemple un écran 46 pouces, situez les positions d’écoute entre 2,92 et 3,5 m de l'écran. Avant (G)

Accessoires des enceintes

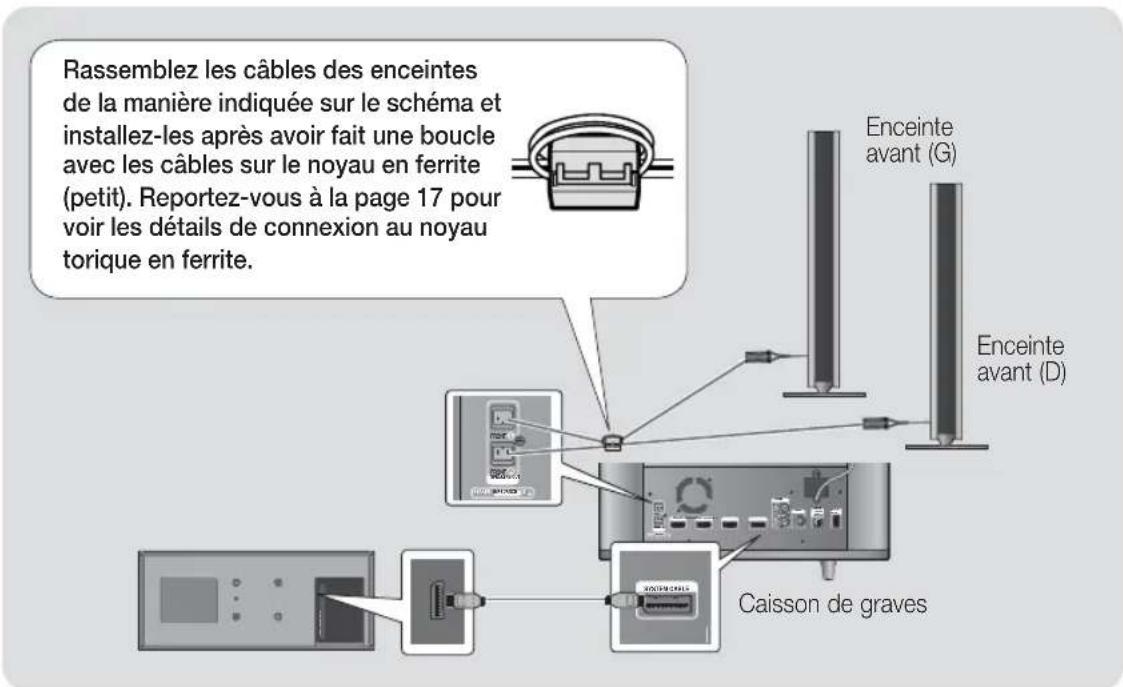

Connexion des enceintes

Après avoir assemblé l'enceinte comme décrit ci-dessous, faites correspondre les couleurs du câble de

l'enceinte aux couleurs de la prise femelle des enceintes du caisson de graves, puis insérez-le.

Installation des enceintes

1. Placez le cache en bas de l'enceinte.

2. Retournez le socle et emboîtez-le sur

l'enceinte. Puis insérez les vis dans le

sens horaire dans les 3 trous à l'aide d'un

3. Insérez le câble de l'enceinte dans le trou en

4. 4. Voici à quoi ressemble le haut-parleur

une fois celui-ci installé. Respectez cette

procédure pour installer l’autre enceinte.

Ne laissez pas jouer des enfants avec ou à proximité des enceintes. Ils peuvent se blesser en cas de chute d'une enceinte.

Conservez l'enceinte de caisson de graves hors de portée des enfants afin d'éviter qu'ils ne mettent leurs mains ou des objets étrangers dans le conduit (orifice) de l'enceinte du caisson de graves.

 N'accrochez pas le caisson de graves au mur à l'aide du conduit (orifice). | REMARQUE |

Si vous placez une enceinte à proximité de votre téléviseur, la couleur des images peut être déformée en raison du champ magnétique.

Connexion de l’antenne FM 1 . Branchez l’antenne FM fournie dans la prise FM ANTENNA.2 . Déplacez progressivement le fil de l’antenne jusqu’à trouver une position dans laquelle la réception est de qualité, fixez-le ensuite solidement à un mur ou une autre surface solide. | REMARQUE |

 Cet appareil ne reçoit pas les émissions AM. FRONTFRONT SPEAKER IMPEDANCE : 3

SPEAKERS OUT FM ANT AUX IN DIGITAL AUDIO IN

SPEAKERS OUT Enceinte avant (G)Caisson de gravesEnceinte avant (D)Rassemblez les câbles des enceintes de la manière indiquée sur le schéma et installez-les après avoir fait une boucle avec les câbles sur le noyau en ferrite (petit). Reportez-vous à la page 17 pour voir les détails de connexion au noyau torique en ferrite. HT-ES8209_ZG_FRA_0425.indd 20HT-ES8209_ZG_FRA_0425.indd 20 2012-04-25 오전 11:55:022012-04-25 오전 11:55:02Français 21 |

Connexion à l’iPod/iPhone

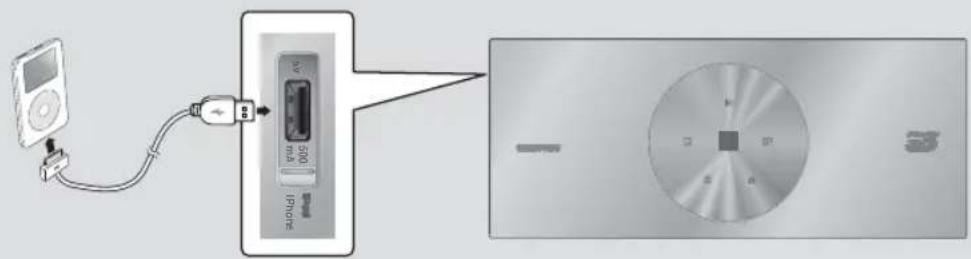

Utilisation d'un câble USB Branchez un iPod/iPhone à l'aide d'un câble USB sur le port USB du côté gauche.

Utilisation d’un Dock

Pour visualiser sur votre téléviseur une vidéo depuis votre iPod, vous devez également connecter la prise

SORTIE VIDEO VIDÉO de l'appareil à la prise ENTRÉE VIDÉO de votre téléviseur. Reportez-vous à la

Veillez à relier le connecteur de dock de sorte que les vis soient orientées vers le haut.

Connexion de l'appareil à un téléviseur Sélectionnez la méthode 1 ou la méthode 2. • Si vous avez réglé la télécommande de l'appareil pour commander votre téléviseur, appuyez sur la touche TV SOURCE de la télécommande puis sélectionnez la source externe correcte parmi la liste des sources du téléviseur (HDMI, Entrée vidéo, etc.) pour visualiser une vidéo à partir du Home cinéma.FRONTFRONT SPEAKER IMPEDANCE : 3

VIDEO OUT iPod SYSTEM CABLE LAN HDMI IN VIDEO IN Y Y Méthode 1Adaptateur vidéoCâble vidéoMéthode 2(Câble non fourni.) Méthode 1 Connexion à un téléviseur via un câble vidéo - Bonne qualité À l'aide du câble vidéo fourni, connectez la prise VIDEO OUT située à l'arrière de l'appareil à la prise VIDEO IN de votre téléviseur. Méthode 2 Connexion à un téléviseur via un câble HDMI - Qualité optimale (Recommandé) À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT située à l'arrière du caisson de graves à la prise HDMI IN de votre téléviseur. | REMARQUE |

 La prise de sortie VIDÉO émet toujours en résolution 576i/480i quelle que soit la valeur réglée dans le menu de Configuration.

 Ne connectez pas l’appareil via un magnétoscope. Les signaux vidéo alimentés via les magnétoscopes peuvent être soumis à des systèmes de protection du droit d'auteur, et l'image pourra de ce fait paraître déformée sur le téléviseur.

HT-ES8209_ZG_FRA_0425.indd 22HT-ES8209_ZG_FRA_0425.indd 22 2012-04-25 오전 11:55:252012-04-25 오전 11:55:25Français 23

Connexion de périphériques externes

Pour sélectionner le mode correct pour un périphérique externe, appuyez sur la touche FUNCTION. Chaque

appui sur cette touche change le mode selon cet ordre :

Méthode 1 ENTRÉE HDMI : Connexion d'un composant externe à l'aide d'un câble HDMI

À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière du caisson de graves

à la prise HDMI OUT de votre périphérique numérique.  Sélectionnez le mode HDMI1 ou HDMI2.

Méthode 2 OPTIQUE : Connexion d’un composant audio numérique externe

Pour connecter la sortie audio numérique des composants à signaux numériques tels que les récepteurs

câble/satellite (décodeur).

En utilisant un câble optique numérique (non fourni), connectez la prise d'Entrée Audio numérique

optique située sur le caisson de graves à la prise de Sortie optique numérique située sur le périphérique

Sélectionnez le mode D. IN.

Méthode 3 ENTRÉE AUX : Connexion d’un composant analogique externe

En utilisant un câble audio RCA (non fourni), connectez la prise d'Entrée AUDIO située sur le caisson de

graves à la prise de Sortie AUDIO située sur le composant analogique externe.

 Sélectionnez le mode AUX.

• Assurez-vous de faire correspondre les couleurs des fiches des câbles avec celles des prises d'entrée et

Pour visionner un film depuis votre récepteur câble/satellite, vous devez connecter sa prise de sortie vidéo directement à

Ce système prend en charge les fréquences d’échantillonnage numériques de 32 kHz minimum provenant de composants

numériques externes.

Ce système prend en charge uniquement les données audionumériques DTS et Dolby. Les données audio MPEG, un format

type train de bits n'est pas pris en charge.

HT-ES8209_ZG_FRA_0425.indd 23HT-ES8209_ZG_FRA_0425.indd 23 2012-04-25 오전 11:55:272012-04-25 오전 11:55:27|

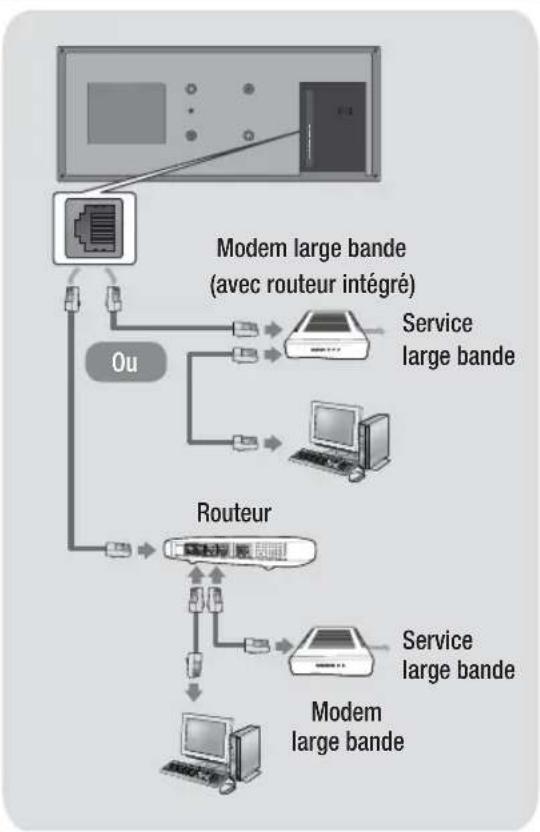

Connexion à un routeur réseau Vous pouvez connecter votre appareil à votre routeur réseau en utilisant l'une des méthodes illustrées ci-dessous. Réseau câblé

VIDEO OUT iPod SYSTEM CABLE LAN Service large bandeService large bandeModem large bande(avec routeur intégré)Modem large bandeRouteur Ou

 Il est possible que l'accès Internet au serveur de mise à jour des logiciels Samsung ne soit pas autorisé, selon le routeur que vous utilisez ou le contrat établi avec votre fournisseur d'accès. Pour de plus amples informations, contactez votre fournisseur d'accès Internet.

 Les utilisateurs DSL doivent passer par un routeur pour la connexion au réseau.

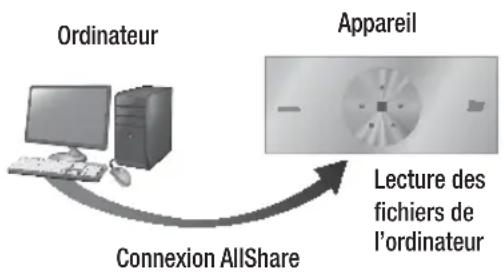

 Pour utiliser la fonction AllShare Play, vous devez connecter l’ordinateur au réseau, tel qu’indiqué sur la figure de gauche.La connexion peut être câblée ou sans fil. Réseau sans fil Service large bandeDispositif de partage IP sans fil | REMARQUE |

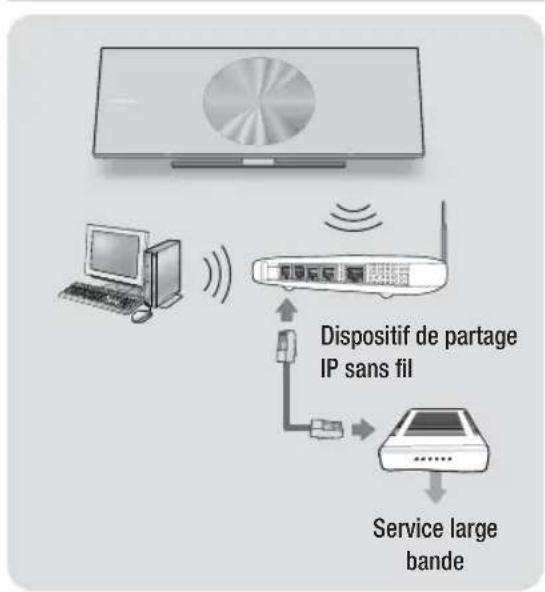

 Si le dispositif de partage IP sans fil prend en charge le protocole DHCP, votre appareil pourra utiliser une adresse DHCP ou une adresse IP fixe pour la connexion au réseau sans fil.

 Réglez le routeur IP sans fil en mode Infrastructure. Le mode Ad-hoc n'est pas pris en charge.

 L'appareil ne prend en charge que les protocoles de clé de sécurité sans fil suivants : - WEP (OPEN/SHARED), WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES)

 Sélectionnez un canal qui est actuellement non utilisé sur le routeur IP sans fil. Si le canal défini pour le routeur IP sans fil est en cours d’utilisation par un autre périphérique à proximité, il pourra en résulter des interférences et un échec de communication.

 Lorsque le mode Pure High-throughput (Greenfield) 802.11n est sélectionné et le type de cryptage défini sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre routeur ou votre point d’accès, cet appareil ne gère pas les connexions compatibles avec les nouvelles spécifications de certification Wi-Fi.

 Par nature, le réseau LAN peut provoquer des interférences, selon les conditions de fonctionnement (performance du point d'accès, distance, obstacles, interférences avec d'autres appareils radio, etc.). HT-ES8209_ZG_FRA_0425.indd 24HT-ES8209_ZG_FRA_0425.indd 24 2012-04-25 오전 11:55:292012-04-25 오전 11:55:29Français 25

Procédure de réglage des

• Le menu Accueil n'apparaîtra pas si vous ne configurez

pas les paramètres initiaux.

• L'affichage à l'écran (OSD) peut changer sur cet

appareil après la mise à niveau de la version du

• Les étapes d'accès peuvent varier selon le menu

1 . Mettez votre téléviseur sous tension après

avoir connecté l'appareil, puis mettez ce

dernier à son tour sous tension. Lorsque vous

mettez l'appareil sous tension pour la première

fois, il affiche automatiquement l'écran Langue

des paramètres initiaux

2 . Utilisez les touches ▲▼◄► de la

télécommande pour sélectionner la langue

souhaitée, puis appuyez deux fois sur la

. L’écran Démarrer s’affiche.

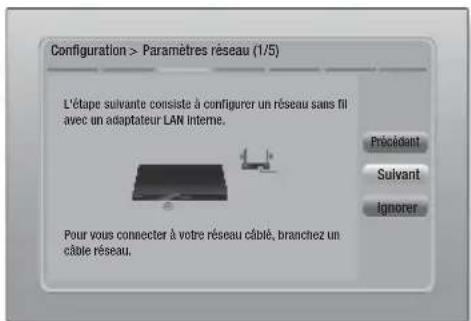

3 . Appuyez sur la touche

la configuration. L'écran Paramètres réseau

apparaît. L'étape suivante consiste à configurer un réseau sans fil avec un adaptateur LAN interne.Pour vous connecter à votre réseau câblé, branchez un câble réseau.PrécédentIgnorerSuivantConfiguration > Paramètres réseau (1/5) 4 . Appuyez sur le bouton

la connexion du réseau sans fil de l’appareil

ou sélectionnez Ignorer, puis appuyez sur

pour sauter l’étape de la

configuration du réseau. Si vous sélectionnez

Ignorer, passez à l'Étape 12.

L'appareil lance la procédure de connexion au réseau

sans fil par défaut. Si vous souhaitez configurer une

connexion câblée, sélectionnez Ignorer, puis passez à

« Configuration de votre connexion réseau » en page

33 après avoir terminé la procédure de réglage des

paramètres initiaux.

Si vous sautez ici la configuration du réseau sans fil,

passez à « Réseau sans fil » en page 34 pour configurer

ultérieurement la connexion au réseau sans fil de

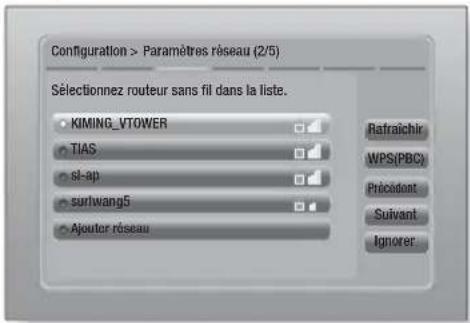

5 . L'appareil recherche puis affiche toutes

les connexions réseau par routeur sans fil

disponibles. Configuration > Paramètres réseau (2/5)RafraîchirWPS(PBC)PrécédentSuivantIgnorerSélectionnez routeur sans fil dans la liste.KIMING_VTOWER TIAS si-apAjouter réseausurlwang5 6 . Sélectionnez un routeur à l’aide des boutons

▲▼, puis appuyez sur le bouton

bouton Suivant est mis en surbrillance.

7 . Appuyez sur le bouton

L'écran Code de sécurité apparaît.

Si vous possédez un routeur compatible WPS(PBC),

sélectionnez WPS(PBC) à la place, appuyez sur le bouton

, puis suivez les directives apparaissant à l'écran.

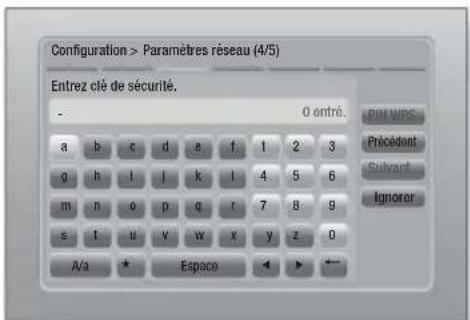

Lorsque vous avez terminé, passez à l'étape 10. Configuration > Paramètres réseau (4/5)PrécédentPIN WPSIgnorerSuivantEntrez clé de sécurité.0 entré. A/a  Espace 

Saisissez le code de sécurité de votre réseau.

Puis, sélectionnez Suivant à l’aide des boutons

▲▼◄►, et appuyez sur le bouton

Saisissez les nombres en appuyant sur les touches

numériques de votre télécommande.

Saisissez les lettres en sélectionnant une lettre à l'aide

des boutons ▲▼◄►, puis appuyez sur le bouton

Pour afficher les lettres en majuscule (ou réaffichez des

lettres en minuscule si des majuscules sont affichées,

sélectionnez A/a, puis appuyez sur le bouton

Pour afficher des symboles et la ponctuation, sélectionnez

, puis appuyez sur le bouton

. Pour réafficher des

lettres, sélectionnez

, puis appuyez sur le bouton

9 . Si la connexion est réussie, l'écran Connexion

terminée apparaît. Sélectionnez Suivant et

appuyez sur le bouton

jour logicielle apparaît.

Si la connexion a échoué, sélectionnez Suivant et

appuyez sur le bouton

. Après avoir terminé la

procédure de réglage des paramètres initiaux, passez à «

Réseau sans fil » en page 34 pour configurer la connexion

au réseau sans fil de l'appareil.

10 . Pour mettre à niveau le logiciel, sélectionnez

. Pour sauter la mise à niveau,

Mettre à jour ultér.

, puis passez à l'Étape 12.

Si vous avez sauté la configuration réseau, vous devez

sauter également la mise à niveau du logiciel.

11 . Si une mise à niveau du logiciel est

disponible, l'appareil télécharge et installe

cette mise à niveau. Ceci peut prendre un

certain temps. Si aucune mise à niveau

du logiciel n'est disponible, le message «

Aucune nouvelle mise à jour logicielle

à télécharger. Vous disposez déjà de la

version la plus récente. » apparaît. Appuyez

ensuite sur le bouton

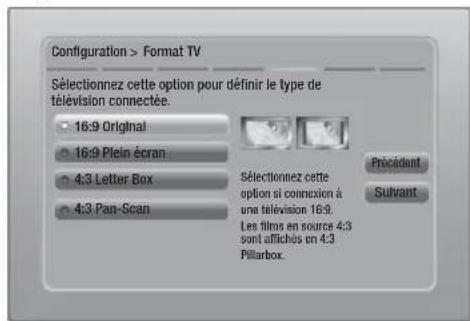

apparaît. Configuration > Format TVPrécédentSuivantSélectionnez cette option pour définir le type de télévision connectée.16:9 Original16:9 Plein écran4:3 Letter Box4:3 Pan-ScanSélectionnez cette option si connexion à une télévision 16:9. Les films en source 4:3 sont affichés en 4:3 Pillarbox. 12 . À l’aide des boutons ▲▼, sélectionnez

le format correspondant à votre écran et

appuyez sur le bouton

Suivant et appuyez sur le bouton

Vous avez quatre choix :

16:9 Original - Pour les téléviseurs grand

écran. Permet d'afficher les images en grand

écran dans leur format original 16.9 et les

images 4:3 (l'ancien format standard) en format

Encadrement horizontal du 4:3 avec des barres

noires sur la gauche et la droite.

16:9 Plein écran - Pour les téléviseurs grand

écran. Permet d'afficher les images en grand

écran dans leur format original 16.9 et d'étirer

les images 4:3 pour remplir l'écran 16:9.

Pour les plus anciens

téléviseurs analogiques à écran standard.

Permet d'afficher les images 4:3 en plein écran

et les images 16.9 au format boîte aux lettres qui

conserve le rapport 16:9 mais place des barres

noires au-dessus et en-dessous de l'image.

Pour les plus anciens téléviseurs

analogiques à écran standard. Permet d'afficher

les images 4:3 en plein écran et les images 16.9

au format Pan-Scan qui remplit l'écran, mais

coupe les côtés droit et gauche de l'image et

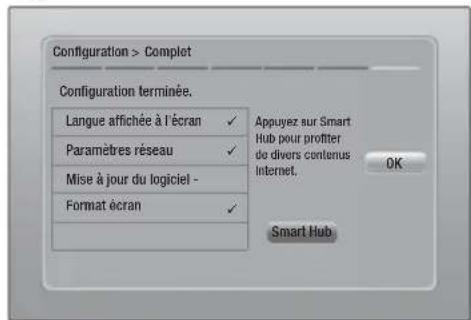

agrandit le milieu verticalement. Configuration > CompletConfiguration terminée. OK Smart HubLangue affichée à l'écran  Paramètres réseau  Mise à jour du logiciel -Format écran  Appuyez sur Smart Hub pour profiter de divers contenus Internet. 13 .

L'écran Configuration terminée apparaît. Vérifiez

les paramètres pour confirmer qu'ils sont

corrects. Sélectionnez OK et appuyez sur le

. L'écran Accueil apparaît.

Si vous souhaitez afficher à nouveau l'écran Paramètres

initiaux pour procéder à des modifications, sélectionnez

l'option Réinitialisation. (Voir page 32)

Si vous utilisez un câble HDMI pour connecter l'appareil

à un téléviseur Samsung conforme à la fonctionnalité

Anynet+ (HDMI-CEC) et que ; 1.) Vous avez réglé la fonction

Anynet+ (HDMI-CEC) sur Activé à la fois sur le téléviseur et

l'appareil ; 2.) Vous avez réglé le téléviseur sur une langue

prise en charge par l'appareil, ce dernier sélectionne alors

automatiquement cette langue comme langue préférée.

HT-ES8209_ZG_FRA_0425.indd 26HT-ES8209_ZG_FRA_0425.indd 26 2012-04-25 오전 11:55:382012-04-25 오전 11:55:38Français 27 | 04 Paramètres L'écran Accueil Smart Hub Fonction Paramètres 4

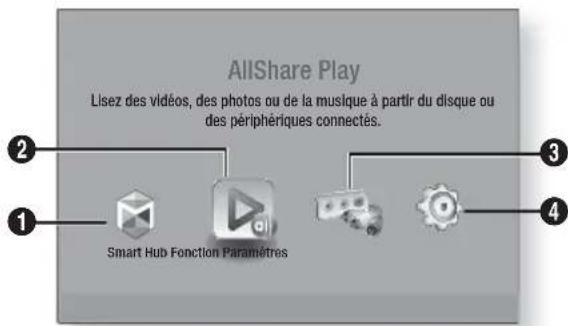

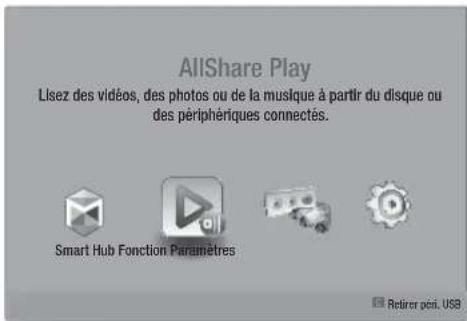

2 Lisez des vidéos, des photos ou de la musique à partir du disque ou des périphériques connectés.AllShare Play 1 Smart Hub. Lancez Smart Hub. Depuis Smart Hub, vous pouvez accéder à YouTube, des jeux et d'autres applications. 2 AllShare Play. Permet de lire des vidéos, des photos ou des fichiers musicaux contenus sur un disque, une clé USB, un ordinateur ou des périphériques mobiles. 3 Fonction. Permet de sélectionner la source d'entrée audio/vidéo. 4 Paramètres. Permet de régler diverses fonctions selon vos préférences.

 Sélection d'une option sur l'écran Accueil1 . Pour sélectionner une option sur l'écran Accueil, déplacez le curseur à l'aide des boutons ◄► jusqu'à ce que l'option de votre choix soit mise en surbrillance, puis appuyez sur le bouton E

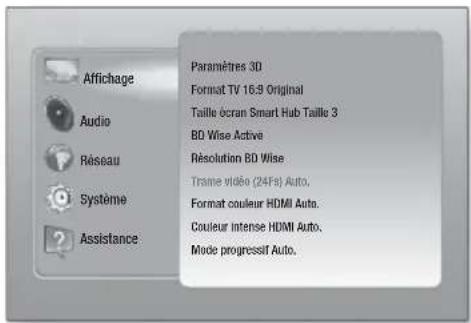

Accéder à l'écran Paramètres 1 . Sélectionnez Paramètres sur l'écran Accueil, puis appuyez sur E . L'écran Paramètres apparaît.AffichageAudioRéseauSystèmeAssistanceParamètres 3DFormat TV 16:9 OriginalTaille écran Smart Hub Taille 3BD Wise ActivéRésolution BD WiseTrame vidéo (24Fs) Auto.Format couleur HDMI Auto.Couleur intense HDMI Auto.Mode progressif Auto.2 . Pour accéder aux menus, sous-menus et options sur l'écran Paramètres, veuillez vous reporter à l'illustration de la télécommande ci-dessous. | REMARQUE |

 Si l'appareil reste en mode Arrêt pendant plus de 5 minutes sans l'utiliser, un écran de veille s'affichera sur le téléviseur. Si l'appareil reste en mode d’écran de veille pendant plus de 20 minutes, l'alimentation sera automatiquement coupée. Touches de la télécommande utilisées

pour le menu Paramètres

TOOLS RETURN EXIT INFO MO/ST TUNER MEMORY FULL SCREEN REPEATHOME

1 Touche HOME : Appuyez sur cette touche pour passer à l’écran Accueil. 2 Touche RETURN : Permet de revenir au menu précédent. 3 Touche E (Entrée) / DIRECTION :

~ Appuyez sur ▲▼◄► pour déplacer le curseur ou sélectionner un élément.

~ Appuyez sur la touche E pour activer l'élément sélectionné actuellement ou confirmer un réglage. 4 Touche EXIT : Appuyez sur cette touche pour quitter le menu actuellement sélectionné. | REMARQUE |

 Le bouton E sur le panneau frontal de l'appareil peut être utilisé dans le même but que la touche E de la télécommande. Informations détaillées sur les fonctions Chaque fonction Paramètres, élément de menu, et chaque option sont expliqués en détails à l'écran. Pour afficher les informations, utilisez les touches ▲▼◄► pour sélectionner la fonction, l'élément de menu ou l'option. Les informations apparaissent en général à droite de l'écran. Vous trouverez une courte description de chaque fonction Paramètres à la page suivante. Vous pourrez également trouver des informations complémentaires sur certaines fonctions dans l'Annexe de ce manuel. HT-ES8209_ZG_FRA_0425.indd 27HT-ES8209_ZG_FRA_0425.indd 27 2012-04-25 오전 11:55:412012-04-25 오전 11:55:41|

Fonctions du menu Paramètres AffichageParamètres 3D Permet de configurer les fonctions relatives à la 3D.

 Mode lecture Blu-ray 3D: Vous permet de choisir de lire en mode 3D ou non un disque Blu-ray comportant des contenus 3D. Si vous passez au menu Accueil ou Accueil Smart Hub tout en étant en mode 3D, l'appareil passera automatiquement en 2D.

 Taille écran: Permet d'entrer la taille du téléviseur connecté à l'appareil. L'appareil règle automatiquement la sortie 3D en fonction de la taille de l'écran du téléviseur.Format TVVous permet de régler la sortie de l'appareil sur la taille de l'écran de votre téléviseur. Pour obtenir une description des options de la taille de l'écran, reportez-vous à la page 26, Étape 12.Taille écran Smart HubVous permet de sélectionner la taille optimale pour l'écran Smart Hub. BD WiseBD Wise est la fonctionnalité d’interconnectivité de Samsung la plus récente. Lorsque vous connectez un appareil Samsung et un téléviseur Samsung doté de la fonction BD Wise via l'interface HDMI et que l'appareil et le téléviseur disposent tous deux de la fonctionnalité BD Wise, le produit émet des images dont la résolution vidéo et la vitesse de défilement sont identiques à celles du disque Blu-ray/DVD.RésolutionCette option vous permet de régler la définition du signal vidéo HDMI respectivement sur les valeurs Auto., 1080p, 1080i, 720p, 576p/480p. Si Composite est connecté, la résolution prend en charge 576i/480i uniquement. Ces valeurs sont indicatives du nombre de lignes vidéo par image. Les lettres i et p signifient respectivement balayage entrelacé (i) et balayage progressif (p). Plus il y a de lignes, plus la qualité de l'image est supérieure.Trame vidéo (24Fs)Le réglage de la fonction Trame vidéo (24Fs) sur Auto vous permet de spécifier automatiquement la sortie HDMI de l'appareil sur 24 images par seconde pour une qualité d'image améliorée si un téléviseur compatible 24Fs est connecté. • Vous ne pouvez bénéficier de la fonction Trame vidéo (24Fs) que sur un téléviseur prenant en charge cette vitesse de défilement. • Trame vidéo est uniquement disponible lorsque l'appareil est en modes de résolution de sortie HDMI 1080i ou 1080p.Format couleur HDMIVous pouvez régler le format de l'espace chromatique pour la sortie HDMI afin qu'il corresponde aux capacités de l'appareil branché (télévision, moniteur, etc.).Couleur intense HDMICette option vous permet de régler l'appareil pour émettre des données vidéo en sortie avec Couleur intense via la prise HDMI OUT. L'option Couleur intense permet une reproduction plus fidèle des couleurs, notamment en termes de profondeur.Mode progressifCette option permet d'améliorer la qualité de l'image lors de la lecture d'un DVD. HT-ES8209_ZG_FRA_0425.indd 28HT-ES8209_ZG_FRA_0425.indd 28 2012-04-25 오전 11:56:082012-04-25 오전 11:56:08Français 29

Cette option vous permet de régler les options des enceintes.

Cette option vous permet de configurer manuellement les

réglages de l'égaliseur.

Cette option vous permet de régler l'appareil de sorte que le

volume demeure stable lorsqu'un changement de scène se

produit ou lorsque vous changez de chaîne.

Cette option vous permet de sélectionner les haut-parleurs

activés, ceux du téléviseur ou ceux du Home cinéma.

Cette option vous permet de diriger le son du téléviseur

vers les haut-parleurs du Home cinéma. Elle nécessite une

connexion HDMI et un téléviseur compatible avec la fonction

Canal de retour audio (ARC).

• Lorsque le Canal de retour audio (ARC) est activé, utilisez un

câble HDMI pour relier l'appareil au téléviseur. À ce stade,

une entrée optique ne fonctionne pas.

• Lorsque la fonction Canal de retour audio (ARC) est réglée

sur auto, utilisez un câble HDMI pour relier l'appareil au

téléviseur. À ce stade, ARC et une entrée optique sont

automatiquement sélectionnés.

Cette option vous permet de définir la Sortie numérique de

manière à ce qu'elle corresponde aux capacités du récepteur

AV que vous avez connecté à l'appareil. Pour les détails,

reportez-vous au tableau de sélection des sorties numériques.

Cette option vous permet d'appliquer le contrôle de la

dynamique au son Dolby Digital, Dolby Digital Plus et Dolby

Auto.: permet de contrôler automatiquement la plage

dynamique du son Dolby TrueHD, sur la base des

informations contenues dans la bande son de Dolby TrueHD.

Cette option active également le contrôle de la dynamique

pour Dolby Digital et Dolby Digital Plus.

Arrêt: la plage dynamique reste non compressée, vous

permettant ainsi d'entendre le son original.

Activé: cette option active le contrôle de la dynamique

pour les trois formats Dolby. Les sons les moins forts sont

amplifiés et le volume des sons forts est abaissé.

Lorsque l'appareil est relié à un téléviseur numérique, cette

option vous permet de régler le temps de retard audio afin que

le son soit synchronisé avec la vidéo. Vous pouvez régler le

retard entre 0 et 300 millisecondes.

Pour obtenir de plus amples informations sur les Paramètres

réseau et les fonctions réseau, reportez-vous à la section «

Réseaux et Internet » à partir de la page 33.

Cette option vous permet de vérifier si la connexion au réseau

et à Internet a été établie.

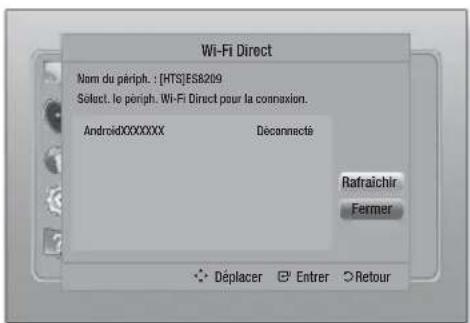

Cette option vous permet de connecter à l'appareil un

périphérique directement par Wi-Fi en utilisant un réseau point

à point, sans utiliser un routeur sans fil. Vous pouvez utiliser le

périphérique pour contrôler l'appareil.

Soft AP Cette option vous permet de connecter sans fil d'autres types

de périphériques Wi-Fi à l'appareil. Elle nécessite qu'un code

de sécurité soit créé, vous devez le saisir dans les autres

périphériques Wi-Fi lorsque vous les connectez à l'appareil.

Cette option vous permet d'autoriser les périphériques

externes tels que les Smartphones à se connecter à l'appareil

et à partager les contenus ou à contrôler l'appareil.

Cette option vous permet d'affecter un nom identifiant

l'appareil. Vous utilisez ce nom pour identifier l'appareil

lorsque vous lui connectez des périphériques Wi-Fi externes

(Smartphones, tablettes, etc.)

Cette option vous permet d'autoriser, de limiter ou d'interdire

une connexion Internet pour les services BD-Live.

HT-ES8209_ZG_FRA_0425.indd 30HT-ES8209_ZG_FRA_0425.indd 30 2012-04-25 오전 11:56:092012-04-25 오전 11:56:09Français 31

Cette option vous permet de relancer la procédure de réglage

des paramètres initiaux. Reportez-vous à la page 25 pour les

Vous pouvez brancher une souris ou un clavier USB au port

USB situé sur le côté gauche du produit.

Paramètres clavier: cette option vous permet de configurer

un clavier USB sans fil connecté à l'appareil.

Vous pouvez utiliser le clavier uniquement lorsqu'un écran ou une

fenêtre de clavier QWERTY apparaît dans le navigateur Web.

Paramètres souris: cette option vous permet de configurer

une souris USB sans fil connecté à l'appareil. Vous pouvez

utiliser la souris dans le menu de l'appareil de la même

manière que vous utilisez une souris sur votre ordinateur.

Pour utiliser une souris avec le menu de l'appareil :

1 . Connectez la souris USB à l'appareil.

2 . Cliquez sur le bouton principal que vous avez sélectionné

dans Paramètres souris.

Le menu Simple s'affiche.

3 . Cliquez sur les options du menu que vous désirez.

En fonction du modèle HID USB de votre clavier et votre souris, des

problèmes de compatibilité peuvent se produire.

Certaines touches de clavier HID peuvent ne pas fonctionner.

Les claviers USB câblés ne sont pas pris en charge.

Certaines applications peuvent ne pas être prises en charge.

Si un clavier HID sans fil ne fonctionne pas en raison d'interférence,

rapprochez le clavier de l'appareil.

Anynet+ est une fonction pratique qui autorise des

commandes liées entre plusieurs produits Samsung

compatibles Anynet+ et vous permet de contrôler ces produits

via une télécommande de téléviseur Samsung.

Pour utiliser cette fonction, vous devez connecter cet appareil

à un téléviseur Samsung Anynet+ à l'aide d'un câble HDMI.

Vous pouvez sélectionner la langue de votre choix pour le

menu à l’écran, le menu du disque, les sous-titres, etc.

• La langue que vous avez sélectionnée pour le menu du

disque, la bande-son du disque ou les sous-titres apparaîtra

seulement si elle est prise en charge sur le disque.

HT-ES8209_ZG_FRA_0425.indd 31HT-ES8209_ZG_FRA_0425.indd 31 2012-04-25 오전 11:56:102012-04-25 오전 11:56:10|

Le code PIN par défaut est 0000. Saisissez ce code PIN par

défaut pour accéder à la fonction de sécurité si vous n'avez

pas créé votre propre mot de passe.

Contrôle parent. BD: cette option empêche la lecture des

disques Blu-ray ayant une classification égale ou supérieure

à une classification d'âge particulière que vous avez définie

jusqu'à la saisie du code PIN.

Contrôle parent. DVD: cette option empêche la lecture

des disques DVD ayant une classification supérieure à

une classification numérique particulière que vous avez

sélectionnée jusqu'à la saisie du code PIN.

Modifier PIN: cette option permet de modifier le code PIN à

4 chiffres utilisé pour accéder aux fonctions de sécurité.

En cas d'oubli du code PIN

1 . Retirez tout disque ou périphérique de stockage USB.

2 . Appuyez et maintenez le bouton

Tous les paramètres seront réinitialisés sur leur valeur

Lorsque les réglages d'usine par défaut sont rétablis, toutes les données

Blu-ray utilisateur stockées sur l'appareil seront effacées.

Vous pouvez spécifier la luminosité de l'affichage et le fuseau

Affichage du lecteur: cette option permet de modifier la

luminosité du panneau avant.

Fuseau Horaire: vous pouvez spécifier le fuseau horaire

applicable à votre région.

Transparence menu: cette option permet de régler la

transparence du cadre de menu.

Affichez les codes d'enregistrement DivX® VOD pour acheter

et lire des contenus DivX® VOD.

Pour obtenir de plus amples informations sur la fonction de Mise à

jour logicielle, consultez « Mise à niveau du logiciel » en page 37.

Permet d’obtenir les informations de contact pour les

demandes d’assistance portant sur l'appareil.

Lorsque cette option est activée, elle permet aux agents

du Centre d’assistance téléphonique de Samsung de

diagnostiquer et de résoudre à distance des problèmes

concernant l'appareil. Elle nécessite une connexion Internet

active. Le service Gestion à distance pourrait ne pas être

disponible dans certains pays.

Tous les paramètres sont rétablis sur leur valeur d'origine

par défaut sauf en ce qui concerne les paramètres réseau et

Smart Hub. Le mot de passe de sécurité par défaut est 0000.

HT-ES8209_ZG_FRA_0425.indd 32HT-ES8209_ZG_FRA_0425.indd 32 2012-04-25 오전 11:56:112012-04-25 오전 11:56:11Français 33 | 04 Paramètres Réseaux et Internet Lorsque vous connectez cet appareil à un réseau, vous pouvez utiliser les applications et les fonctions basées sur les réseaux telles que Smart Hub et BD-LIVE, et mettre à niveau le logiciel de l'appareil via la connexion réseau. Pour plus d'informations concernant l'accès et l'utilisation des services Internet, reportez-vous au chapitre Services réseau de ce manuel en pages 53 à 55. Les instructions permettant la configuration de la connexion réseau débutent ci-dessous. Configuration de votre connexion réseau Avant de commencer, contactez votre fournisseur de services Internet pour savoir si votre adresse IP est fixe ou dynamique. Si vous avez une adresse IP dynamique et utilisez un réseau câblé ou sans fil, nous vous recommandons de suivre les procédures de Configuration automatique décrites ci-dessous.Si vous vous connectez à un réseau câblé, connectez l'appareil à votre routeur en utilisant un câble LAN avant d'entreprendre la procédure de configuration.Si vous vous connectez à un réseau sans fil, débranchez toute connexion au réseau câblé avant d'entreprendre la procédure.Pour commencer la configuration de votre connexion réseau, respectez les étapes suivantes : 1 . Sur l'écran Accueil, sélectionnez Paramètres, puis appuyez sur le bouton E

. 2 . Sélectionnez Réseau et appuyez sur le bouton E

. 3 . Sélectionnez Paramètres réseau et appuyez sur le bouton E

. 4 . Consultez les instructions pour les Réseaux câblés qui débutent ci-dessous ou les instructions pour les Réseaux sans fil commençant en page 34. Réseau câblé

Câblé – Automatique Après avoir suivi les Étapes 1 à 3 ci-dessus :1 . Sélectionnez Démarrer sur l'écran Paramètres réseau, puis appuyez sur le bouton E . L'appareil détecte la connexion câblée, vérifie la connexion réseau, puis il se connecte au réseau. 

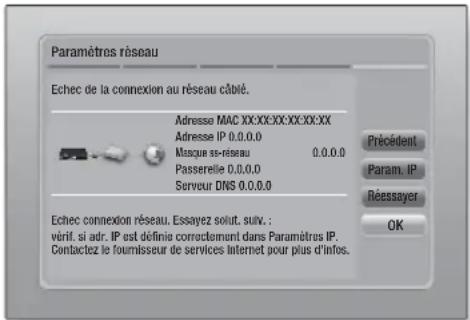

Câblé – Manuel Si vous disposez d'une adresse IP fixe ou si la procédure automatique est inopérante, vous devrez définir les valeurs de Paramètres réseau manuellement.Après avoir suivi les Étapes 1 à 3 ci-dessus : 1 . Sélectionnez Démarrer sur l'écran Paramètres réseau, puis appuyez sur le bouton E

. L'écran État du réseau apparaît. L'appareil tente de vérifier la connexion réseau et échoue.Paramètres réseauEchec de la connexion au réseau câblé.Adresse MAC XX:XX:XX:XX:XX:XXAdresse IP 0.0.0.0Masque ss-réseau0.0.0.0Passerelle 0.0.0.0Serveur DNS 0.0.0.0Echec connexion réseau. Essayez solut. suiv. : vérif. si adr. IP est définie correctement dans Paramètres IP. Contactez le fournisseur de services Internet pour plus d'infos.RéessayerParam. IPPrécédent OK 2 . Sélectionnez Param. IP sur la droite de l'écran, puis appuyez sur le bouton E

. L'écran Param. IP apparaît.3 . Sélectionnez le champ Mode IP, puis réglez-le sur Manuel.4 . Utilisez le pavé numérique de la télécommande pour saisir les valeurs Réseau. Utilisez les touches ▲▼◄► de la télécommande pour vous déplacez d'un champ d'entrée à l'autre. | REMARQUE |

 Vous pouvez obtenir ces valeurs auprès de votre fournisseur d'accès Internet. Vous pouvez également visualiser ces valeurs sur la plupart des ordinateurs Windows. Pour les instructions, reportez-vous à « Obtenir les valeurs des paramètres réseau » sur cette page. 5 . Une fois terminé, mettez OK en surbrillance et appuyez sur le bouton E . L'appareil vérifie la connexion réseau, puis il se connecte au réseau.< Obtenir les valeurs des paramètres réseau >Vous pouvez visualiser les valeurs de vos paramètres réseau sur la plupart des ordinateurs Windows. Pour visualiser les valeurs des paramètres réseau, respectez ces étapes :• Windows XP 1 . Cliquez avec le bouton droit sur l'icône Réseau, située en bas à droite du bureau de Windows. HT-ES8209_ZG_FRA_0425.indd 33HT-ES8209_ZG_FRA_0425.indd 33 2012-04-25 오전 11:56:112012-04-25 오전 11:56:11|

Paramètres 2 . Dans le menu contextuel, cliquez sur État.3 . Cliquez sur l'onglet Assistance dans la boîte de dialogue qui s'affiche.4 . Sur l'onglet Assistance, cliquez sur le bouton Détails.5 . Les réglages réseau s’affichent.• Windows 71 . Cliquez sur l'icône Réseau, située en bas à droite du bureau de Windows.2 . Dans le menu contextuel, cliquez sur Centre Réseau et partage.3 . Dans la boîte de dialogue qui s’ouvre, cliquez sur Connexion au réseau local ou Connexion au réseau sans fil, selon votre type de connexion réseau.4 . Sur l'onglet Support, cliquez sur le bouton Détails.Les réglages réseau s’affichent. | REMARQUE |

 Ces informations peuvent varier selon la version de Windows utilisée. Réseau sans fil Vous pouvez configurer une connexion à un réseau sans fil de trois manières : - Sans fil automatique - Sans fil manuel - WPS(PBC)Lorsque vous configurez la connexion au réseau sans fil, tous les périphériques réseau sans fil actuellement connectés via l'appareil ou, le cas échéant, la connexion câblée actuelle de l'appareil seront déconnectés. 

Sans fil (Général) - Automatique Après avoir suivi les Étapes 1 à 3 dans « Configuration de votre connexion réseau » en page 33.1 . Sélectionnez Démarrer sur l'écran Paramètres réseau puis appuyez sur le bouton E . L'appareil recherche puis affiche une liste des réseaux disponibles.Paramètres réseauRafraîchirWPS(PBC)PrécédentSuivantAnnulerSélectionnez routeur sans fil dans la liste.

ELT JSY KT_WLAN_C361Mirhenge_eduSO070VOIPiptime232 . Sélectionnez le réseau souhaité et appuyez sur le bouton E

. 3 . Sélectionnez Suivant et appuyez à nouveau sur le bouton E

. 4 . Sur l'écran Sécurité, entrez le code de sécurité ou la phrase de passe correspondant à votre réseau.Saisissez directement les nombres en utilisant les touches numériques de la télécommande. Saisissez les lettres en sélectionnant une lettre à l'aide des touches fléchées, puis appuyez sur le bouton E

. 5 . Une fois effectué, sélectionnez Suivant sur la droite de l'écran. L'appareil vérifie la connexion réseau, puis il se connecte au réseau. | REMARQUE |

 Vous devriez pouvoir trouver la phrase de passe ou le code de sécurité sur l'un des écrans de configuration servant à la configuration du routeur ou du modem. 

Sans fil (Général) - Manuel Si vous disposez d'une adresse IP fixe ou si la procédure automatique est inopérante, vous devrez définir les valeurs de Paramètres réseau manuellement.Après avoir suivi les Étapes 1 à 3 dans « Configuration de votre connexion réseau » en page 33.1 . Sélectionnez Démarrer sur l'écran Paramètres réseau, puis appuyez sur le bouton E . L'appareil recherche puis affiche une liste des réseaux disponibles.2 . Sélectionnez le réseau souhaité ou l'option Ajouter réseau, et appuyez sur le bouton E

. 3 . Sélectionnez Suivant et appuyez à nouveau sur le bouton E

HT-ES8209_ZG_FRA_0425.indd 34HT-ES8209_ZG_FRA_0425.indd 34 2012-04-25 오전 11:56:132012-04-25 오전 11:56:13Français 35 |

4 . Si vous sélectionnez Ajouter réseau,

saisissez le nom de votre routeur sans fil pour

vous connecter. Saisissez directement les

nombres en utilisant les touches numériques

de la télécommande. Saisissez les lettres en

sélectionnant une lettre à l'aide des touches

▲▼◄►, puis appuyez sur le bouton

Sélectionnez Suivant et appuyez à nouveau

. Vous pouvez sélectionner

le type de sécurité, puis sélectionner Suivant,

et appuyez à nouveau sur le bouton

5 . Sur l'écran Sécurité, entrez le code de

sécurité ou la phrase de passe correspondant

à votre réseau. Saisissez directement les

nombres en utilisant les touches numériques

de la télécommande. Saisissez les lettres en

sélectionnant une lettre à l'aide des touches

▲▼◄►, puis appuyez sur le bouton

6 . Une fois terminé, sélectionnez Suivant, sur la

droite de l’écran, puis appuyez sur le bouton

7 . L'écran État du réseau apparaît. L'appareil

tente de vérifier la connexion réseau et

8 . Sélectionnez Param. IP sur la droite de

l'écran, puis appuyez sur le bouton

L'écran Param. IP apparaît.

9 . Sélectionnez le champ Mode IP, puis réglez-

10 . Utilisez le pavé numérique de la

télécommande pour saisir les valeurs

Réseau. Utilisez les touches ▲▼◄► de la

télécommande pour vous déplacez d'un

champ d'entrée à l'autre.

Vous pouvez obtenir ces valeurs auprès de votre

fournisseur d'accès Internet. Vous pouvez également

visualiser ces valeurs sur la plupart des ordinateurs

Windows. Pour les instructions, reportez-vous à « Obtenir

les valeurs des paramètres réseau » en page 33.

11 . Une fois terminé, mettez OK en surbrillance

et appuyez sur le bouton

du réseau apparaît. L'appareil vérifie la

connexion réseau, puis il se connecte au

réseau. Une fois terminé, mettez OK en

surbrillance et appuyez sur le bouton

L'une des méthodes la plus facile pour configurer

la connexion au réseau sans fil consiste à utiliser

la fonction WPS(PBC). Si votre routeur sans fil

dispose d'un bouton WPS(PBC), respectez les

Après avoir suivi les Étapes 1 à 3 dans « Configuration

de votre connexion réseau » en page 33.

Sélectionnez Démarrer sur l'écran Paramètres

réseau puis appuyez sur le bouton

. Paramètres réseauRafraîchirWPS(PBC)PrécédentSuivantAnnulerSélectionnez routeur sans fil dans la liste.

ELT JSY KT_WLAN_C361Mirhenge_eduSO070VOIPiptime23 2 . Sélectionnez WPS(PBC) et appuyez sur le

Appuyez sur le bouton WPS(PBC) situé sur

votre routeur dans les deux minutes qui suivent.

L'appareil obtient automatiquement toutes les

valeurs des paramètres réseau nécessaires et

se connecte au réseau. L'écran État du réseau

apparaît. L'appareil se connecte au réseau une

fois que la connexion réseau a été confirmée.

La fonction Wi-Fi Direct vous permet de connecter

les périphériques par Wi-Fi Direct à l'appareil et

entre eux en utilisant un réseau point à point, sans

utiliser un routeur sans fil.

1 . Allumez le périphérique Wi-Fi direct et activez

la fonction Wi-Fi Direct.

2 . Sur l'écran Accueil, sélectionnez Paramètres,

puis appuyez sur le bouton

Sélectionnez Réseau et appuyez sur le bouton

4 . Sélectionnez Wi-Fi Direct puis appuyez sur

Les périphériques Wi-Fi Direct que vous

pouvez connecter s’affichent.

AffichageAudioNetworkSystemSupportWi-Fi Direct Nom du périph. : [HTS]ES8209

Sélect. le périph. Wi-Fi Direct pour la connexion.

AndroidXXXXXXX Déconnecté FermerRafraîchir m Déplacer " Entrer ' Retour HT-ES8209_ZG_FRA_0425.indd 35HT-ES8209_ZG_FRA_0425.indd 35 2012-04-25 오전 11:56:132012-04-25 오전 11:56:13|

Paramètres 5 . Vous avez trois manières de procéder à la connexion Wi-Fi.• Via le périphérique Wi-Fi.• Via l'appareil en utilisant l'option PBC.• Via l'appareil en utilisant un code PIN.Chacune d’elles est indiquée ci-dessous.Via le périphérique Wi-Fi1 . Sur le périphérique Wi-Fi, suivez la procédure sur le périphérique pour la connexion à un autre périphérique Wi-Fi Direct. Concernant les instructions, reportez-vous au manuel d’utilisation du périphérique. 2 . Lorsque vous aurez terminé la procédure, vous devriez voir une fenêtre contextuelle sur l’écran de votre téléviseur indiquant qu’un périphérique qui prend en charge Wi-Fi Direct demande à se connecter. Sélectionnez OK, puis appuyez sur le bouton E pour accepter.3 . La fenêtre contextuelle de connexion s’affiche, suivie de la fenêtre contextuelle Connecté. Lorsqu’elle se ferme, vous devez voir le périphérique listé sur l’écran Wi-Fi Direct en tant que connecté.Via l'appareil en utilisant l'option PBC1 . Sélectionnez le périphérique Wi-Fi Direct que vous voulez connecter à cet appareil puis appuyez sur le bouton E . La fenêtre contextuelle PBC/PIN s’affiche.2 . Sélectionnez PBC et appuyez sur le bouton E . La fenêtre contextuelle PBC s’affiche.3 . Appuyez sur le bouton PBC du périphérique Wi-Fi Direct dans les 2 minutes.4 . La fenêtre contextuelle de connexion s’affiche, suivie de la fenêtre contextuelle Connecté. Lorsqu’elle se ferme, vous devez voir le périphérique listé sur l’écran Wi-Fi Direct en tant que connecté.Via l'appareil en utilisant un code PIN1 . Sélectionnez le périphérique Wi-Fi Direct que vous voulez connecter à cet appareil puis appuyez sur le bouton E . La fenêtre contextuelle PBC/PIN s’affiche.2 . Sélectionnez PIN et appuyez sur le bouton E . La fenêtre contextuelle PIN s’affiche.3 . Notez le code PIN de la fenêtre contextuelle, puis saisissez-le dans le champ approprié du périphérique Wi-Fi Direct que vous voulez connecter.4 . La fenêtre contextuelle de connexion s’affiche, suivie de la fenêtre contextuelle Connecté. Lorsqu’elle se ferme, vous devez voir le périphérique listé sur l’écran Wi-Fi Direct en tant que connecté. | REMARQUE |

 La connexion au réseau câblée ou sans fil sera déconnectée lorsque vous utilisez la fonction Wi-Fi Direct. Soft AP La fonction Soft AP vous permet de connecter d’autres périphériques Wi-Fi à votre réseau via l'appareil et leur permet un accès à Internet.Elle nécessite qu'un code de sécurité soit créé, vous devez le saisir dans les autres périphériques Wi-Fi lorsque vous les connectez à l'appareil. 1 . Sur l'écran Accueil, sélectionnez Paramètres, puis appuyez sur le bouton E

. 2 . Sélectionnez Réseau et appuyez sur le bouton E

. 3 . Sélectionnez Soft AP puis appuyez sur le bouton E

4 . Sélectionnez Activé ou Arrêt puis appuyez sur le bouton E

< Pour régler la clé de sécurité Point

1 . Sur l’écran Point d'accès logiciel, sélectionnez Code de sécurité, puis appuyez sur le bouton E . L'écran Code de sécurité apparaît.2 . Sur l’écran Code de sécurité, saisissez le code de sécurité. Saisissez directement les nombres en utilisant les touches numériques de la télécommande. Saisissez les lettres en sélectionnant une lettre à l'aide des touches ▲▼◄►, puis appuyez sur le bouton E

. 3 . Une fois terminé, utilisez les touches ▲▼◄► pour accéder au bouton TERMINÉ de l’écran, puis appuyez sur le bouton E

. Lorsque vous connectez un périphérique Wi-Fi via la procédure de connexion sur le périphérique, vous devez saisir le code de sécurité que vous avez créé ici dans le champ approprié. Paramètres AllShare L’écran Réglages du partage liste vos périphériques AllShare connectés à votre réseau et leur adresse IP. Dans cet écran, vous pouvez autoriser un périphérique à accéder à l'appareil, en interdire l’accès ou le supprimer de la liste AllShare. 1 . Sur l'écran Accueil, sélectionnez Paramètres, puis appuyez sur le bouton E

. 2 . Sélectionnez Réseau et appuyez sur le bouton E

HT-ES8209_ZG_FRA_0425.indd 36HT-ES8209_ZG_FRA_0425.indd 36 2012-04-25 오전 11:56:292012-04-25 오전 11:56:29Français 37 |

3 . Sélectionnez Paramètres AllShare puis

appuyez sur le bouton

4 . Sélectionnez un périphérique et appuyez

. La fenêtre contextuelle

Réglages du partage s’affiche.

5 . Sélectionnez Autoriser, Refuser ou

Supprimer dans la liste, puis appuyez sur le

L’écran Réglages du partage affiche uniquement

les périphériques dont vous avez établi les

connexions réseau aux périphériques AllShare.

Pour de plus amples informations concernant les

périphériques en réseau AllShare, reportez-vous

Mise à niveau du logiciel

Le menu Mise à niveau du logiciel vous permet

de mettre le logiciel de l'appareil à niveau pour en

améliorer la performance et obtenir des services

• Évitez d’éteindre et de rallumer le produit

manuellement durant le processus de mise à jour.

1 . Sur l'écran Accueil, sélectionnez Paramètres,

puis appuyez sur le bouton

2 . Sélectionnez Assistance puis appuyez sur le

3 . Sélectionnez Mise à jour du logiciel, puis

appuyez sur le bouton

4 . Sélectionnez l’une des méthodes suivantes :

• Mise à niveau en mode veille

5 . Appuyez sur le bouton

Les instructions concernant chaque méthode

commencent ci-dessous.

La mise à niveau est terminée lorsque l'appareil s’éteint

et s’allume ensuite par lui-même.

Samsung Electronics n’accepte aucune responsabilité légale

concernant un dysfonctionnement de l'appareil provoqué par

une connexion Internet instable ou une négligence de la part

de l’utilisateur durant la mise à jour du logiciel.

Si vous souhaitez annuler la mise à niveau en cours de

téléchargement, appuyez sur le bouton

Votre appareil doit être connecté à Internet pour

exploiter la fonction En ligne.

Sélectionnez En ligne puis appuyez sur le

. Le message Connexion au serveur

Si un téléchargement est disponible, l'écran

contextuel du téléchargement s'affichera avec

une barre de progression et le téléchargement

Lorsque le téléchargement est terminé, la

fenêtre Demande de mise à niveau apparaît,

proposant trois choix : MàJ maintenant,

Mettre à jour ultér., ou Ne pas mettre à jour.

Si vous sélectionnez MàJ maintenant,

l'appareil procèdera à la mise à niveau

du logiciel, puis s’éteindra et se rallumera

Si vous n’effectuez pas de sélection au bout

d’une minute ou sélectionnez Mettre à jour

ultér., le nouveau logiciel mis à jour sera stocké

sur l'appareil. Vous pouvez mettre à niveau le

logiciel par la suite en utilisant la fonction Par

Si vous sélectionnez Ne pas mettre à jour, la

mise à niveau sera annulée par l'appareil.

Connectez-vous sur www.samsung.com.

Cliquez sur SUPPORT en haut à droite de la

Saisissez le numéro de modèle de l'appareil

dans le champ de recherche, puis cliquez sur

Cliquez sur Get downloads au centre de la

page sous l’en-tête Téléchargements.

Cliquez sur Firmware au centre de la page.

Cliquez sur l’icône ZIP dans la colonne Fichier

sur le côté droit de la page.

Cliquez sur OK dans la fenêtre contextuelle

qui s’affiche pour télécharger et enregistrer le

micrologiciel sur votre ordinateur.

Dézippez le dossier compressé sur l'ordinateur.

Vous devriez avoir un seul dossier dézippé

portant le même nom que le fichier compressé.

Copiez le dossier sur une clé USB à mémoire

Vérifiez qu’aucun disque n'est inséré dans

l'appareil, puis insérez la clé USB à mémoire

flash dans le port USB de l'appareil.

HT-ES8209_ZG_FRA_0425.indd 37HT-ES8209_ZG_FRA_0425.indd 37 2012-04-25 오전 11:56:302012-04-25 오전 11:56:30|

Paramètres 11 . Dans le menu de l'appareil, accédez à Paramètres > Assistance > Mise à jour du logiciel.12 . Sélectionnez USB. | REMARQUE |

 Aucun disque ne doit être inséré dans l'appareil lors de la mise à niveau du logiciel via la prise USB Hôte.

 Une fois la mise à jour du logiciel terminée, consultez les détails du logiciel dans le menu Mise à jour du logiciel.

 N'éteignez pas l'appareil lorsque la Mise à jour du logiciel est en cours d'exécution. Ceci peut provoquer le dysfonctionnement de l'appareil.

 Les mises à jour logicielles à l’aide de la prise USB hôte doivent être effectuées uniquement à l’aide d’une mémoire flash USB. Via disque

1 . Connectez-vous sur www.samsung.com. 2 . Cliquez sur SUPPORT en haut à droite de la page. 3 . Saisissez le numéro de modèle de l'appareil dans le champ de recherche, puis cliquez sur Find Product. 4 . Cliquez sur Get downloads au centre de la page sous l’en-tête Téléchargements. 5 . Cliquez sur Firmware au centre de la page. 6 . Cliquez sur l’icône ZIP dans la colonne Fichier sur le côté droit de la page. 7 . Cliquez sur OK dans la fenêtre contextuelle qui s’affiche pour télécharger et enregistrer le micrologiciel sur votre ordinateur. 8 . Dézippez le dossier compressé sur l'ordinateur. Vous devez avoir un fichier .RUF unique. 9 . Gravez le fichier RUF sur un disque, de préférence un CD inscriptible ou un DVD inscriptible.10 . Finalisez le disque avant de le retirer de votre ordinateur.11 . Insérez le disque dans l'appareil.12 . Dans le menu de l'appareil, accédez à Paramètres > Assistance > Mise à jour du logiciel.13 . Sélectionnez Via disque. | REMARQUE |

 Lorsque la mise à niveau du système est terminée, vérifiez les détails du logiciel dans le menu Mise à jour du logiciel.

 N'éteignez pas l'appareil lorsque la Mise à jour du logiciel est en cours d'exécution. Ceci peut provoquer le dysfonctionnement de l'appareil. Par téléch. L’option Par téléchargement vous permet de mettre à niveau en utilisant un fichier que l'appareil a téléchargé auparavant mais vous aviez décidé de ne pas l’installer immédiatement. 1 . Lorsque le logiciel de mise à niveau a été téléchargé, le numéro de version du logiciel s'affiche à droite de l'option Par téléch.. 2 . Sélectionnez Par téléch. puis appuyez sur le bouton E

3 . L'appareil affiche un message vous demandant si vous souhaitez procéder à la mise à niveau. Sélectionnez Oui. L'appareil démarre la mise à niveau. 4 . Une fois la mise à niveau terminée, l'appareil s’éteint automatiquement puis se rallume. | REMARQUE |

 Lorsque la mise à niveau du système est terminée, vérifiez les détails du logiciel dans le menu Mise à jour du logiciel.

 N'éteignez pas l'appareil lorsque la Mise à jour du logiciel est en cours d'exécution. Ceci peut provoquer le dysfonctionnement de l'appareil. Mise à niveau en mode veille Vous pouvez régler la fonction Mise à niveau en mode Veille de sorte que l'appareil télécharge de nouveaux logiciels de mise à niveau lorsqu'il est en mode Veille.En mode Veille, l'appareil est éteint mais sa connexion à Internet reste activée. Ceci permet à l'appareil de télécharger automatiquement des logiciels de mise à niveau lorsque l’appareil n’est pas utilisé. 1 . Appuyez sur les touches ▲▼ pour sélectionner Mise à niveau en mode veille puis appuyez sur le bouton E

2 . Sélectionnez Activé ou Arrêt.Si vous sélectionnez Activé, l'appareil procédera automatiquement au téléchargement du nouveau logiciel de mise à niveau lorsqu’il sera en mode Veille et hors tension. Avant de télécharger le nouveau logiciel de mise à niveau, l'appareil vous demandera si vous souhaitez l’installer à la mise sous tension de l’appareil. | REMARQUE |

 Pour utiliser la fonction Mise à niveau en mode Veille, l'appareil doit être connecté à l’Internet.

 Si cette fonction n'apparaît pas, vous pouvez mettre le logiciel à jour sur la version la plus récente et l'utiliser. HT-ES8209_ZG_FRA_0425.indd 38HT-ES8209_ZG_FRA_0425.indd 38 2012-04-25 오전 11:56:312012-04-25 오전 11:56:31Français 39 |

Votre lecteur Blu-ray peut lire le contenu de disque

et de mémoire USB ainsi que le contenu situé sur

votre ordinateur, téléphone mobile compatible

DLNA ou NAS utilisant la fonction AllShare Play.

Pour de plus amples informations sur la fonction

AllShare Play, reportez-vous à la page 42.

Pour accéder à l’écran AllShare Play, sélectionnez

l’icône AllShare Play sur l’écran principal, puis

appuyez sur le bouton

Utilisation de l’écran AllShare Play Ma ListVidéosPhotosMusique a Connexion ' RetourDern. lecturesNouveautés M.à.j. récente 09.Jan.2012Liste lect Aucune liste de lecture créée.Créez une liste lecture pour accès facile et rapide au contenu.Les fichiers récemment lus s'afficheront ici.DévelopperSAM_0001 SAM_0002 SAM_0003 SAM_0004 SAM_0005 AllShare Play

Lorsque l’écran AllShare Play s’affiche, il affiche

Ma List et une liste des types de contenu -

Vidéos, Photos et Musique – sur le côté gauche.

Sur la droite, il affiche le contenu de Ma List par

défaut : Une liste des éléments récemment lus

ou visionnés, une liste des éléments que vous

avez nouvellement visionnés ou écoutés et la plus

récente liste de lecture. Si vous n’avez jamais

lu ou visionné d’éléments ou créé une liste de

lecture, cette zone est vide.

Eléments de lecture Ma List

Pour lire les éléments affichés de Ma List, vous

devez avoir la source des éléments connectés

à ou insérés dans l'appareil. Par exemple, si les

photos récemment vues de Ma liste proviennent

d’un disque DVD, ce disque doit être dans

l'appareil pour les visionner.

Pour lire ou visionner les éléments de Ma liste,

effectuez l’une des actions ci-dessous :

• Utilisez les touches ◄► pour sélectionner

l’élément que vous voulez visionner ou lire, puis

appuyez sur le bouton

lire un autre élément, appuyez sur la touche

puis répétez le processus décrit

dans la première phrase.

• Utilisez les touches ◄► pour sélectionner un

élément, appuyez sur la touche TOOLS pour

afficher le menu Outils sélectionnez Lecture

puis appuyez sur le bouton

ou lire un autre élément, appuyez sur RETURN

puis répétez le processus décrit dans la

Lecture du contenu Vidéo, Photo ou

1 . Assurez-vous que la source du contenu que

vous voulez lire ou visionner est connectée à

ou insérée dans l'appareil.

2 . Utilisez les touches ▲▼ pour sélectionner

Vidéos, Photos, ou Musique, puis appuyez

. La sélection de la première

source sur la droite est mise en surbrillance.

3 . Utilisez les touches ▲▼ pour sélectionnez

la source du contenu puis appuyez sur le

les sources affichées pour chaque type de contenu

4 . Pour contrôler la lecture des Vidéos, Photos

ou Musiques, reportez-vous à :

Contrôle de la lecture Vidéo à la page 44.

Contrôle de la lecture de Musique à la page 46.

Lecture des contenus de photo et Utilisation du

menu Outils lorsqu’un fichier est en surbrillance

Selon comment et quand vous liez une source de contenu

à l'appareil et du type de contenu, l'appareil peut afficher

différentes séries d’écrans pour démarrer la lecture. Pour

des méthodes alternatives de lecture, reportez-vous à :

• Lecture des fichiers sur un périphérique de stockage

USB ou sur l'iPod/iPhone à la page 40.

• Lecture de disques Vidéo du commerce à la page 41.

• Lecture de disques Audio du commerce à la page 41.

Lecture d’un disque avec un contenu enregistré par

l’utilisateur à la page 42.

Lecture des fichiers sur un périphérique

de stockage USB ou sur l'iPod/iPhone Vous pouvez lire les fichiers multimédia situés sur un périphérique USB connecté.1 . L’appareil étant hors tension, connectez-lui un périphérique de stockage USB ou un iPod/iPhone.2 . Mettez l'appareil sous tension. Lorsque l’écran principal s’affiche, sélectionnez AllShare Play > Vidéos, Photos ou Musique > Périph. connecté, puis appuyez sur le bouton E

. Smart Hub Fonction Paramètres Retirer péri. USBLisez des vidéos, des photos ou de la musique à partir du disque ou des périphériques connectés.AllShare Play OU

. Avec l’appareil sous tension, connectez un périphérique de stockage USB ou un iPod/iPhone. 2

-1 . Lorsque l’écran ci-dessous s’affiche, utilisez les touches ▲▼ pour sélectionner le genre de contenu que vous voulez visionner ou lire puis appuyez sur le bouton E

Smart Hub Fonction Paramètres  Retirer péri. USBLisez des vidéos, des photos ou de la musique à partir du disque ou des périphériques connectés.AllShare Play Smart Hub

Retirer péri. USB Lisez des vidéos, des photos ou de la musique à partir du disque ou

éos, des photos ou de la musique à parti des

AllShare Play Nv. périph. conn.USB DISK" Entrer ' RetourVidéosPhotosMusique | REMARQUE |

 Même si l'appareil affiche tous les dossiers disponibles, il affiche uniquement les fichiers du type de contenu que vous avez sélectionné à l’Étape 2 ou 2 -1 . Par exemple si vous avez sélectionné Musique, vous ne pourrez voir que les fichiers musicaux. Vous pouvez changer cette sélection en utilisant AllShare Play.3 . Le genre de contenu que vous avez sélectionné sur le périphérique connecté s'affiche. En fonction de la manière dont les contenus sont disposés, vous verrez soit les dossiers, les fichiers individuels ou les deux.4 . En utilisant les touches ▲▼◄► de votre télécommande, sélectionnez les contenus désirés. Pour ouvrir un dossier, sélectionnez-le, puis appuyez sur le bouton E

. Pour lire un fichier, sélectionnez-le, puis appuyez sur le bouton E

. 5 . Appuyez sur RETURN ( ' ) pour quitter un dossier ou revenir à l’écran principal. | ATTENTION |

 Vous pouvez uniquement lire une vidéo lorsque vous utilisez le dock iPod. | REMARQUE |

 Pour éviter un endommagement possible de la mémoire USB, vous devez retirer le périphérique de stockage USB en toute sécurité à l’aide de la fonction « Retirer péri. USB ». Appuyez sur le bouton HOME pour accéder au menu Accueil, sélectionnez le bouton JAUNE (C), puis appuyez sur le bouton E

 Si vous insérez un disque en cours d'exécution d'un contenu sur le périphérique de stockage USB, le mode de l'appareil passe automatiquement à « BD/DVD ou CD ».

 Le menu Photos ne prend en charge ni iPads ni iPhones.

 Seul l'écran de lecture apparaît sur le téléviseur. Affichez d'autres écrans iPod sur le lecteur iPod.

 Si l’iPod connecté ne prend pas en charge la lecture vidéo, le message « Lecture de fichiers vidéo non prise en charge sur ce modèle d'iPod. » apparaîtra lors de la sélection du menu Video (Vidéo). Modèles d'iPod/iPhone pouvant

être utilisés avec cet appareil iPod touch 3ème/2ème/1ère générationiPod classique / iPod avec vidéoiPod avec connecteur de dockiPod avec molette cliquableiPod nano 5ème/4ème/3ème/2ème générationiPhone 4S / iPhone 4iPhone 3GS / iPhone 3G / iPhone HT-ES8209_ZG_FRA_0425.indd 40HT-ES8209_ZG_FRA_0425.indd 40 2012-04-25 오전 11:56:422012-04-25 오전 11:56:42Français 41 |

Sur l’écran Fonction, vous pouvez sélectionner la

source d’entrée audio et/ou vidéo à visionner ou

Vous pouvez aussi changer les sources en appuyant

sur la touche Fonction située en haut à droite de la

Pour accéder à l’écran Fonction, sélectionnez

l’icône Fonction sur l’écran principal puis appuyez

Options de l’écran Fonction

Pour sélectionner, mettez une option en

surbrillance à l’aide des touches ▲▼ puis appuyez

Sélectionnez cette option pour écouter

la source audio numérique connectée à

Entrée audio numérique.

AUX Sélectionnez cette option pour écouter

la source audio analogique connectée

Sélectionnez l'écoute de la musique ou

la lecture d'une vidéo à partir de l'iPod

connecté sur la prise d'iPod.

Sélectionnez cette option pour visionner

la vidéo depuis le périphérique

connecté à ENTRÉE HDMI 1.

Sélectionnez cette option pour visionner

la vidéo depuis le périphérique

connecté à ENTRÉE HDMI 2.

Sélectionnez cette option pour écouter

Lecture des disques vidéo du commerce

1 . Placez un disque dans le chargeur avec

l'étiquette du disque orientée vers l'avant. La

lecture commence automatiquement.

pas automatiquement,

appuyez sur la touche Début de votre

télécommande ou sélectionnez l’option

AllShare Play, puis appuyez sur le bouton

Reportez-vous à « Lecture du contenu Vidéo,

Photo ou Musique » en page 39.

Lecture des disques audio du

Insérez un disque audio commercial, pré-

enregistré dans le chargeur avec l'étiquette du

disque orientée vers l'avant. L’écran Musique

Lecture AllShare s’affiche listant les pistes de

lecture. La lecture démarre automatiquement à

la première piste. AllShare Play

T RACK 001 03:59 2 .

Pour lire une piste particulière, utilisez les

touches ▲▼ de la télécommande pour

sélectionner la piste, puis appuyez sur le bouton

Commandes de l’écran Musique

Mise en pause d’une piste.

Lecture d’une piste.

Répétition d'une piste ou de toutes

Lecture des pistes dans un ordre

Affichage de l’égaliseur.

Ajustement manuel de l’égaliseur.

( Uniquement lorsque le mode

Égaliseur est activé)

Les commandes de l’écran Music (Musique) sont accessibles

uniquement lorsqu’une piste est en lecture.

Toutes les commandes ne s’affichent pas simultanément.

Pour de plus amples informations concernant la lecture

de musique, reportez-vous à « Contrôle de la lecture de

Musique » en page 46.

HT-ES8209_ZG_FRA_0425.indd 41HT-ES8209_ZG_FRA_0425.indd 41 2012-04-25 오전 11:56:592012-04-25 오전 11:56:59|

Lecture d’un disque dont le contenu

est enregistré par l’utilisateur Vous pouvez lire les fichiers multimédia que vous avez enregistrés sur des disques DVD ou CD.1 . Insérez un disque enregistré par vous dans le chargeur avec l'étiquette du disque orientée vers l'avant. La fenêtre contextuelle du périphérique connecté s’affiche.2 . Utilisez les touches ▲▼ pour sélectionner le type de contenu que vous voulez visionner ou lire - Vidéos, Photos ou Musique - puis appuyez sur le bouton E

 Même si l'appareil affiche les dossiers pour tous les types de contenus, il affiche uniquement les fichiers du type de contenu que vous avez sélectionné à l’Étape 2. Par exemple, si vous avez sélectionné Musique, vous ne pourrez voir que les fichiers musicaux. Vous pouvez changer cette sélection en utilisant AllShare Play.3 . Utilisez les touches ▲▼◄► pour sélectionnez le dossier contenant le type de contenu que vous avez sélectionné à l’Étape 2, puis appuyez sur le bouton E

. 4 . Si vous sélectionnez Musique, l’écran Musique Lecture AllShare s’affiche listant les fichiers musicaux du disque. Utilisez les touches ▲▼ pour sélectionner le fichier que vous voulez lire, puis appuyez sur le bouton E

. 5 . Si vous sélectionnez Photos, l’écran Photos Lecture AllShare s’affiche listant les fichiers de photos du disque. Utilisez les touches ▲▼◄► pour sélectionner le fichier que vous voulez visualiser, puis appuyez sur le bouton E

. 6 . Si vous sélectionnez Vidéos, l’écran Vidéos Lecture AllShare s’affiche listant les fichiers vidéo du disque. Utilisez les touches ▲▼◄► pour sélectionner le fichier que vous voulez regarder, puis appuyez sur le bouton E

 Pour les dossiers Musique et Vidéo, vous pouvez également appuyer sur la touche TOOLS de votre télécommande puis sélectionner Lire dossier pour lire ou visualiser automatiquement tous les fichiers du dossier. Sélectionnez d’abord le dossier avant d’appuyer sur la touche TOOLS.

 Pour de plus amples informations concernant la lecture de musique, reportez-vous à « Contrôle de la lecture de Musique » en page 46.

 Pour de plus amples informations concernant la lecture des contenus photo, reportez-vous à Lecture des contenus photo et Utilisation du menu Outils lorsqu'un fichier est en surbrillance en pages 48 à 50.

 Pour de plus amples informations concernant la lecture de contenus vidéo, reportez-vous à Contrôle de la lecture Vidéo en page 44. Utilisation de la fonction Réseau

AllShare AllShare vous permet de lire des vidéos, regarder des photos ou écouter de la musique situées sur votre ordinateur ou un périphérique compatible DLNA via l'appareil en utilisant une connexion à un réseau sans fil. Pour télécharger le logiciel AllShare Pour utiliser AllShare avec votre ordinateur ou un périphérique DLNA, vous devez installer le logiciel AllShare sur votre ordinateur. Vous pouvez télécharger le logiciel pour ordinateur et obtenir des instructions détaillées sur l'utilisation de la fonction AllShare depuis le site Web Samsung. com. 1 . Allez sur www.samsung.com.2 . Cliquez sur Assistance en haut de la page.3 . Sur la page Assistance, saisissez le numéro de modèle de votre appareil dans le champ Numéro de modèle.4 . Sur la page qui s’affiche, cliquez sur Obtenir les téléchargements sur le côté gauche sous Téléchargements. Le Centre de téléchargement s’affiche.5 . Sur la page Centre de téléchargement, cliquez sur l’onglet Logiciel.6 . Sur l’onglet logiciel, cliquez sur l’icône Fichier du côté droit de la ligne AllShare.7 . Dans la fenêtre contextuelle qui s’affiche, cliquez sur Enregistrer fichier.8 . Cherchez le fichier d’installation AllShare sur votre disque et double-cliquez sur ce fichier.9 . Dans la fenêtre contextuelle qui s’affiche, cliquez sur Exécuter puis suivez les directives qui s’affichent sur votre écran.Téléchargez le manuel d’installation/instruction AllShare à partir du même onglet Logiciel en cliquant sur le symbole du fichier PDF correspondant dans la colonne Fichier sur la droite. Le fichier, au format PDF, sera téléchargé et ouvert. Vous pouvez lire et/ou enregistrer le fichier. HT-ES8209_ZG_FRA_0425.indd 42HT-ES8209_ZG_FRA_0425.indd 42 2012-04-25 오전 11:57:092012-04-25 오전 11:57:09Français 43

Lecture du contenu situé sur votre

ordinateur ou un périphérique DLNA via

1 . Connectez l'appareil, votre ordinateur, et/ou

votre téléphone mobile compatible DLNA au

même réseau sans fil.

2 . Suivez les directives du manuel d’installation/

instruction du logiciel AllShare pour installer

les périphériques et les fichiers à lire ou à

3 . Sélectionnez AllShare Play dans l’écran

d’accueil de l'appareil et appuyez sur le

. L'écran AllShare Play apparaît.

4 . Sélectionnez le périphérique compatible

DLNA connecté ou votre ordinateur, puis

appuyez sur le bouton

les fichiers disponibles s'affiche.

5 . Sélectionnez le fichier que vous voulez lire ou

visualiser, puis appuyez sur le bouton

Commander la lecture du contenu de

votre ordinateur avec votre Smartphone

Commande des fichiers de

l’ordinateur sur l'appareil

Lecture des fichiers

( Disponible uniquement avec les téléphones

Samsung qui prennent en charge la fonctionnalité

1 . Connectez l'appareil, votre ordinateur et votre

téléphone mobile compatible DLNA au même

2 . Suivez les directives du manuel d’installation/

instruction du logiciel AllShare pour installer

les périphériques et les fichiers à lire ou à

3 . Sur votre ordinateur, en utilisant le logiciel

AllShare, confirmez la connexion de votre

4 . Sur le téléphone, sélectionnez le fichier

que vous voulez visualiser ou lire, puis

sélectionnez l'appareil Blu-ray en tant que

périphérique de lecture.

5 . Sur le téléphone, démarrez la lecture.

HT-ES8209_ZG_FRA_0425.indd 43HT-ES8209_ZG_FRA_0425.indd 43 2012-04-25 오전 11:57:102012-04-25 오전 11:57:10|

 Répétition de la lectureRépétition d'un titre ou d'un chapitre 1 . Durant la lecture, appuyez sur la touche REPEAT de la télécommande. 2 . Appuyez sur les touches ▲▼ pour sélectionner Chapitre, Tous ou Titre, puis appuyez sur le bouton E

 L’écran peut ne pas afficher immédiatement le chapitre ou le titre. Continuez à appuyer sur les touches ▲▼ jusqu’à ce que votre choix soit à l’intérieur du champ bleu. 3 . Pour reprendre la lecture normale, appuyez une nouvelle fois sur la touche REPEAT, puis sur les touches ▲▼ pour sélectionner Arrêt, puis appuyez sur le bouton E

. Répétition d'une section 1 . Durant la lecture, appuyez sur la touche REPEAT de la télécommande. 2 . Appuyez sur les touches ▲▼ pour sélectionner Répétition A-B. | REMARQUE |

 L’écran peut ne pas afficher immédiatement Répéter A-B. Continuez à appuyer sur les touches ▲▼ jusqu’à ce que Répéter A-B soit à l’intérieur du champ bleu. 3 . Appuyez sur le bouton E

à l'emplacement sur lequel vous souhaitez démarrer la répétition (A). 4 . Appuyez sur le bouton E

à l'emplacement sur lequel vous souhaitez arrêter la répétition (B). 5 . Pour reprendre le cours normal de la lecture, appuyez à nouveau sur le bouton REPEAT. 6 . Appuyez sur le bouton E

 Vous devez régler le point (B) dans les 5 secondes de la durée de lecture après le point (A).

 Utilisation du menu du disque, du menu des titres, du menu contextuel et de la liste des titresDISC MENUAu cours de la lecture, appuyez sur cette touche pour afficher le menu Disque.TITLE MENUAu cours de la lecture, appuyez sur cette touche pour afficher le menu Titre.• Si le disque possède une liste de lecture, appuyez sur le bouton VERT (B) pour y accéder.POPUP MENUAu cours de la lecture, appuyez sur cette touche pour afficher le menu Pop-up (Contextuel).DISC MENU ou TITLE MENUAu cours de la lecture, appuyez sur cette touche pour afficher la liste des titres.

 Touches liées à la lectureL'appareil ne lit pas de données audio en mode Recherche, Lecture au ralenti ou Lecture pas à pas. 6 Permet de démarrer la lecture. 5 Permet d'arrêter la lecture. 7 Permet d’interrompre la lecture.Lecture rapidePendant la lecture, appuyez sur le bouton 3

 . Chaque fois que vous appuyez sur le bouton 3

la vitesse de lecture change.Lecture au ralentiEn mode Pause, appuyez sur le bouton 

. Chaque fois que vous appuyez sur le bouton  , la vitesse de lecture change.Lecture pas à pas En mode Pause, appuyez sur le bouton 7 . Chaque fois que vous appuyez sur le bouton 7 , une nouvelle image apparaît.Saut de lecturePendant la lecture, appuyez sur le bouton 1

2 . Chaque fois que vous appuyez sur le bouton 1

2 , le disque se déplace sur le chapitre ou le fichier précédent ou suivant. Contrôle de la lecture Vidéo Vous pouvez contrôler la lecture des fichiers vidéo situés dans les disques Blu-ray, DVD et CD et sur les périphériques de stockage USB. En fonction du disque, certaines fonctions décrites dans ce manuel peuvent ne pas être disponibles. Touches de la télécommande servant à la lecture vidéo

Utilisation du menu OUTILS Durant la lecture, appuyez sur le bouton TOOLS.

Sélectionnez cette option pour accéder au

titre désiré si le disque comporte plusieurs

titres, à une scène désirée ou, à l’aide de

Time Search (Rech. temps), à un point

spécifique dans un film ou une vidéo.

Avec l’option Rech. temps, vous désignez

un point spécifique en saisissant une

coordonnée de temps au format 00:00:00

(heures, minutes, secondes) à l’aide de la

Sélectionnez cette option pour répéter un

titre, un chapitre spécifique (uniquement pour

les disques BD/DVD) ou la section repérée.

Fonctionne de la même façon que la touche

REPEAT. Reportez-vous à la page 44.

Sélectionnez cette option pour régler la

taille plein écran désirée. Vous pouvez

sélectionner Original, Mode1 (plus grand)

et Mode2 (le plus grand).

Sélectionnez cette option pour régler le

- Dynamique : Choisissez ce réglage pour

accentuer la Netteté de l'image.

- Standard : Choisissez ce réglage pour la

plupart des applications d'affichage.

- Cinéma : Ceci est le réglage le mieux

adapté au visionnage de films.

- Utilisateur : Ce réglage vous permet

de régler respectivement la fonction de

netteté et de réduction de bruit.

Lorsque vous sélectionnez Utilisateur,

l’écran Paramètres utilisateur s’affiche.

Sélectionnez une option, appuyez sur

, utilisez les touches ◄► pour

effectuer un ajustement, puis appuyez

. Appuyez sur la touche RETURN

pour revenir au menu OUTILS.

Ce menu n'apparaît pas lors de

l'utilisation de la fonction BD Wise.

Sélectionnez cette option pour utiliser

Sélectionnez cette option pour régler

Ne s’affiche que lorsque le mode

Égaliseur est activé.

Menu qui s’affiche uniquement lors de la

lecture d’un disque BD/DVD Lire depuis le

Sélectionnez cette option pour

visionner le film depuis le début.

Sélectionnez cette option pour accéder

à un chapitre que vous désirez

Sélectionnez cette option pour régler la

langue de bande son souhaitée.

- Vous pouvez également activer cette

fonction en appuyant sur le bouton

AUDIO de la télécommande.

Sélectionnez cette option pour régler la

langue des sous-titres souhaitée.

- Vous pouvez également activer cette

fonction en appuyant sur le bouton

SUBTITLE de la télécommande.

Utilisé pour regarder une scène sous

L’option Angle affiche le nombre

d'angles disponibles (1/1, 1/2, 1/3,

Sélectionnez cette option pour régler

l’option bonusview désirée.

Menu qui s’affiche uniquement lors de la

lecture d’un fichier

Permet d'accéder à l'écran de la liste

Permet de rechercher le fichier vidéo

en fonction de la scène.

Permet de vérifier les informations

liées au fichier vidéo.

Le menu Outils peut varier en fonction du disque ou du

périphérique de stockage. Toutes les options peuvent ne

Contrôle de la lecture de Musique Vous pouvez contrôler la lecture du contenu musical situé sur un DVD, CD ou un périphérique de stockage USB. Touches de la télécommande servant à

1 Lecture rapide (CD audio (CD-DA) uniquement)Pendant la lecture, appuyez sur le bouton 3

. Chaque fois que vous appuyez sur le bouton 3

 , la vitesse de lecture change. 2 Touche 7 : Mise en pause d’une piste. 3 Touche 6 : permet de lire la plage sélectionnée. 4 Touche 5 : Permet d'arrêter la lecture d'une piste. 5 Saut : Pendant la lecture, appuyez sur le bouton 1

2 pour accéder à la musique précédente ou suivante de la liste. 6 Touches NUMÉRIQUES : Durant l'exécution de la liste d'écoute, appuyez sur le numéro de piste souhaitée. La piste sélectionnée est alors reproduite. épétition des pistes d’un CD Audio Vous pouvez régler l'appareil pour répéter les pistes d’un CD audio (CD-DA/MP3).1 . Pendant la lecture, utilisez la touche ► pour sélectionner dans le coin à droite en bas de l’écran, puis appuyez sur le bouton E

. 2 . Utilisez les touches ▲▼ pour sélectionner le mode de répétition que vous souhaitez - Arrêt, 1 musique, ou Tous – puis appuyez sur le bouton E

Lecture aléatoire des pistes d’un CD Audio Vous pouvez régler l'appareil pour lire les pistes d’un CD audio (CD-DA/MP3) de façon aléatoire.1 . Pendant la lecture, utilisez la touche ► pour sélectionner dans le coin à droite en bas de l’écran, puis appuyez sur le bouton E

. 2 . Utilisez les touches ▲▼ pour activer ou désactiver (Activé ou Arrêt) le Mode aléatoire

et appuyez sur le bouton E

Création d’une liste de lecture

1 . Lorsque l’écran Lecture est affiché, appuyez sur la touche TOOLS. Le menu Outils s’affiche.2 . Appuyez sur les touches ▲▼ pour sélectionner Lire sélection, puis sur le bouton E . L’écran de sélection de lecture s'affiche.3 . Utilisez les touches ▲▼ pour sélectionner une piste, puis appuyez sur le bouton E

. Une coche s’affiche à la gauche de la piste.4 . Répétez l’étape 3 pour sélectionner et cocher des pistes supplémentaires. HT-ES8209_ZG_FRA_0425.indd 46HT-ES8209_ZG_FRA_0425.indd 46 2012-04-25 오전 11:57:242012-04-25 오전 11:57:24Français 47

5 . Pour retirer une piste de la liste, accéder à la

piste et appuyez à nouveau sur le bouton

La coche de la piste est retirée.

6 . Une fois terminé, appuyez sur la touche ►

pour sélectionner Lecture, puis appuyez

. L’écran de lecture de

la musique s’affiche en listant uniquement

les pistes que vous avez cochées. Les

pistes sélectionnées sont alors lues

Vous pouvez créer une liste de lecture comportant jusqu'à

99 pistes extraites de différents CD audio (CD-DA).

Si vous avez créé une liste de lecture, la sélection de

lecture est remplacée par Modifier la liste de lecture sur

Sur l’écran de sélection de lecture, vous pouvez aussi

choisir Sélect. tout, Désélectionner tout, et Annuler.

Utilisez Sélect. tout pour sélectionner toutes les pistes.

Ceci annule vos sélections de piste individuelles.

Lorsque vous appuyez sur la touche RETURN

de votre télécommande ou que vous sélectionnez

LECTURE puis appuyez sur le bouton

pistes s’affichent sur l’écran de lecture de musique et

l'appareil commence à lire toutes les pistes à partir de

Utilisez l’option Désélectionner tout pour désélectionner

toutes les pistes à la fois. Puis, sélectionnez les pistes

individuelles ou utilisez Sélect. tout pour sélectionner

toutes les pistes et appuyez sur la touche RETURN

de votre télécommande ou sélectionnez LECTURE et

appuyez sur le bouton

. Si vous n’utilisez pas Sélect.

tout et ne sélectionnez pas des pistes individuelles, la

liste de lecture ne change pas.

Annuler annule tout changement effectués sur l’écran

de la sélection de lecture. Lorsque vous revenez à l’écran

de la liste de lecture, elle sera inchangée.

Vous pouvez extraire de la musique d’un CD ou

d’un périphérique USB inséré dans la prise USB.

7 . Insérez un périphérique USB dans la prise

USB située sur le côté gauche de l'appareil,

puis appuyez sur le bouton RETURN

8 . Insérez dans l'appareil le disque que vous

9 . Lorsque l’écran Lecture est affiché, appuyez

sur TOOLS. Le menu Outils s’affiche.

10 . Utilisez les touches ▲▼ pour sélectionner

Extract., puis appuyez sur le bouton

L’écran Extraire s’affiche.

11 . Utilisez les touches ▲▼ pour sélectionner

une piste, puis appuyez sur le bouton

Une coche s’affiche à la gauche de la piste.

12 . Répétez l’étape 5 pour sélectionner et cocher

des pistes supplémentaires.

13 . Pour retirer une piste de la liste, accéder à la

piste et appuyez à nouveau sur le bouton

La coche de la piste est retirée.

14 . Une fois terminé, appuyez sur la touche ►

pour sélectionner Extract., puis appuyez sur

. La fenêtre contextuelle Extraire

15 . Appuyez sur la touche

le processus d'extraction. La fenêtre

contextuelle Barre de défilement de

l'extraction apparaît.

16 . Lorsque l’extraction est terminée, le message

« Extraction terminée. » apparaît. Appuyez

17 . Appuyez sur la touche RETURN

revenir à l’écran de la liste de lecture.

Lorsque l’extraction est terminée, un dossier appelé MP

est créé dans le périphérique USB.

HT-ES8209_ZG_FRA_0425.indd 47HT-ES8209_ZG_FRA_0425.indd 47 2012-04-25 오전 11:57:372012-04-25 오전 11:57:37|

Visionnage des photos Vous pouvez visionner les photos contenues dans un DVD, une mémoire USB, un périphérique mobile ou un ordinateur. Utilisation du menu Outils Durant la lecture, appuyez sur le bouton TOOLS.Liste des photosSélectionnez cette option pour accéder à la liste des photos du support actuel.Lancer le diaporamaSélectionnez cette option pour démarrer le diaporama.Vit. diaporamaSélectionnez cette option pour régler la vitesse du diaporama.Effet du diaporamaSélectionnez cette option pour régler les effets spéciaux du diaporama.Musique de fond activ.Sélectionnez cette option pour écouter de la musique tout en visionnant un diaporama.Paramètres de musique de fondSélectionnez cette option pour définir le réglage de la musique de fond.Mode ImageSélectionnez cette option pour régler les paramètres des images. - Dynamique : Cette option permet d'accroître la netteté. - Standard : Choisissez cette option pour la plupart des applications de visualisation. - Cinéma : Ceci est le réglage le mieux adapté au visionnage de films. - Utilisateur : Ce réglage vous permet de régler respectivement la fonction de netteté et de réduction de bruit. | REMARQUE |

 Ce menu n'apparaît pas lors de l'utilisation de la fonction BD Wise. Zoom Sélectionnez cette option pour agrandir l'image actuellement sélectionnée. (Agrandissement jusqu'à 4 fois la taille réelle)PivoterSélectionnez cette option pour faire tourner l'image. (Ceci entraînera la rotation de l'image dans le sens des aiguilles d'une montre ou dans le sens inverse.)InformationPermet d'afficher les informations concernant l’image.| REMARQUE |

 Le menu Outils peut varier en fonction du disque ou du périphérique de stockage. Toutes les options peuvent ne pas être affichées.

 Pour activer la fonction de musique de fond, le fichier photo et le fichier musical doivent être contenus sur le même support de stockage.Cependant, la qualité sonore peut être affectée par le débit binaire du fichier MP3, la taille de la photo et la méthode d'encodage utilisée.

 Vous ne pouvez pas agrandir les sous-titres ou les graphiques PG (Accord parental) pour les afficher en mode plein écran. Utilisation du menu Outils

lorsqu’un fichier est en surbrillance Lorsqu’un fichier est en surbrillance, appuyez sur la touche TOOLS.AfficherSélectionnez cette option pour accéder au tri des options : Artist, Genre, Monthly, Latest Date, etc. (Artiste, Genre, Mensuel, Date + récente, etc.). Le tri des options qui s’affichent dépend du type de stockage et du support.Aperçu dossierS’affiche sur l’écran de la fonction Vue. Sélectionnez cette option pour afficher les dossiers contenus sur le périphérique de stockage.TitreS’affiche sur l’écran de la fonction Vue. Sélectionnez cette option pour trier par titre tous les fichiers photo ou vidéo du périphérique de stockage.ArtisteS’affiche sur l’écran de la fonction Vue. Sélectionnez l’option Artist pour trier par artiste puis afficher toutes les pistes de musique du périphérique de stockage.AlbumS’affiche sur l’écran de la fonction Vue. Sélectionnez l’option Album pour trier par album puis afficher toutes les pistes de musique du périphérique de stockage. HT-ES8209_ZG_FRA_0425.indd 48HT-ES8209_ZG_FRA_0425.indd 48 2012-04-25 오전 11:57:382012-04-25 오전 11:57:38Français 49

S’affiche sur l’écran de la fonction Vue.

Sélectionnez l’option Genre pour trier par

genre puis afficher toutes les pistes de

musique du périphérique de stockage.

S’affiche sur l’écran de la fonction

Vue. Sélectionnez cette option pour

trier de la date la plus récente à la plus

ancienne les fichiers photo ou vidéo d’un

périphérique de stockage.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez cette option pour trier

de la date la plus ancienne à la plus

récente les fichiers photo ou vidéo d’un

périphérique de stockage.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez cette option pour trier par

mois de création tous les fichiers photos

ou vidéo du périphérique de stockage.

L’option Lire sélection vous permet de

sélectionner un fichier musical, vidéo et

Elle fonctionne essentiellement de la

même façon pour tous les supports.

L’exemple ci-dessous concerne les photos.

Sur l’écran Affichage vignette,

mettez une photo en surbrillance et

appuyez sur la touche TOOLS de la

Dans le menu Outils sélectionnez

Lire sélection, puis appuyez sur le

Sur l’écran de sélection, utilisez les

touches ▲▼◄► pour sélectionner

une photo que vous souhaitez

visualiser, puis appuyez sur le bouton

. Une coche s’affiche à la

Répétez l’Étape 3 pour chaque photo

que vous souhaitez visualiser.

Pour désélectionner une photo,

mettez-la en surbrillance, puis

appuyez sur le bouton

Une fois terminé, utilisez les touches

◄► pour sélectionner Lire, puis

appuyez sur le bouton

vous avez sélectionnées démarre.

Pour interrompre le diaporama,

appuyez une fois sur le bouton

Pour redémarrer le diaporama,

appuyez sur le bouton

Pour arrêter le diaporama, appuyez

sur la touche RETURN

Lorsque le diaporama commence, vous

pouvez le contrôler en appuyant sur la

touche TOOLS et en affichant le menu

Diaporama. Reportez-vous à « Utilisation

du menu Outils » en page 48.

Sélectionnez l’option Envoyer pour

télétransmettre des fichiers à Picasa,

Facebook, Cloud Storage, N Drive ou

Pour utiliser Envoyer, vous devez ouvrir

un compte avec le site en ligne, puis

vous connecter en utilisant la fonction Se

Utilisez les touches ▲▼◄► pour

sélectionner un fichier, puis appuyez

Répétez pour chaque piste ou fichier

que vous voulez télétransmettre.

Vous pouvez aussi accéder à

Sélectionner tout sur la droite, puis

appuyez sur le bouton

sélectionner toutes les pistes ou tous

Sélectionnez Envoyer sur le côté

droit, puis appuyez sur le bouton

Utilisez les touches ▲▼ pour

sélectionner le site en ligne auquel

vous souhaitez télétransmettre les

fichiers ou les pistes, puis appuyez

La fonction Connexion/Déconnexion vous

permet de vous connecter au compte

Sélectionnez cette option pour créer une

liste de lecture ou ajouter des fichiers ou

des pistes à la liste de lecture.

Sélectionnez Aj. Liste lect., puis

appuyez sur le bouton

Utilisez les touches ▲▼◄► pour

mettre une piste ou un fichier en

surbrillance, puis appuyez sur le

Répétez cette action pour chaque

piste ou fichier que vous souhaitez

Sélectionnez Ajouter sur la droite,

puis appuyez sur le bouton

Sur l’écran qui s’affiche, effectuez

l’une des actions suivantes :

Sélectionnez la Liste de lecture à

laquelle vous souhaitez ajouter les

pistes ou les fichiers et appuyez sur le

• Sélectionnez Créer nouv, puis

appuyez sur le bouton

la fenêtre contextuelle du clavier

qui s’affiche, créez un nom pour la

nouvelle liste de lecture. Saisissez

les numéros à l’aide des chiffres

de la télécommande. Saisissez

les lettres à l’aide des touches

▲▼◄► pour déplacer le curseur

et appuyez sur le bouton

fois terminé, accédez à TERMINÉ

au bas de l’écran et appuyez sur le

En fonction de l’écran que vous

regardez, sélectionnez Supprimer

pour effacer un fichier d’un support

effaçable (tel qu’un périphérique USB)

ou pour supprimer une liste de lecture.

Sélectionnez Modif liste lec pour retirer

des fichiers ou des pistes d’une liste

de lecture existante. Le périphérique de

stockage contenant la liste de lecture

doit être inséré dans ou connecté à

1. Utilisez les touches ▲▼◄►

pour sélectionner un fichier, puis

appuyez sur le bouton

2. Répétez pour chaque piste ou

fichier que vous voulez retirer.

Vous pouvez aussi accéder à Sélect.

tout sur la droite, puis appuyez sur

toutes les pistes ou tous les fichiers.

3. Sélectionnez Retirer sur le côté

droit, puis appuyez sur le bouton

Lorsque vous avez trié par artiste,

genre, album, titre, date + récente,

date + ancienne ou mensuel,

sélectionnez un groupe qui est le

résultat de ce tri (par exemple, toutes

les images prises au mois d’août),

et sélectionnez Play Current Group

(Lire groupe) pour lire ou visionner les

fichiers uniquement de ce groupe.

Sélectionnez cette option pour accéder à

la section de la liste de lecture de l’écran

Encodage – qui change par langue ou

par zone géographique – modifie la façon

dont l'appareil trie, classe et présente les

fichiers ou les pistes, affiche les dates,

etc. Sélectionnez l'option Encodage pour

changer l’encodage pour correspondre à

votre langue ou votre zone géographique.

Fichier support de l'affichage des

informations et relatives au contenu.

Le menu Outils peut varier en fonction du disque ou du

périphérique de stockage. Toutes les options peuvent ne

Utilisation des touches de la télécommande

1 . Appuyez sur la touche FUNCTION pour

2 . Syntonisez la station désirée.

• Syntonisation préréglée 1 : Appuyez sur la

pour sélectionner PRESET puis

appuyez sur la touche TUNING/CH (

pour sélectionner la station préréglée.

- Avant de syntoniser des stations

préréglées, vous devez ajouter les

stations préréglées à la mémoire de

• Syntonisation manuelle : Appuyez sur la

pour sélectionner MANUAL puis

appuyez sur la touche TUNING/CH (

pour syntoniser une fréquence inférieure ou

• Syntonisation automatique : Appuyez sur la

pour sélectionner MANUAL puis

appuyez et maintenez la touche TUNING/

) pour rechercher la fréquence

Appuyez sur la touche MO/ST.

• À chaque appui sur la touche, le son commute

entre STEREO et MONO.

• Dans une région où la réception est faible,

sélectionnez MONO pour une diffusion claire et

Préréglage des stations

Exemple : Préréglage de FM 89.10 dans la

1 . Appuyez sur la touche FUNCTION pour

2 . Appuyez sur la touche TUNING/CH (

pour sélectionner <89.10>.

3 . Appuyez sur la touche TUNER MEMORY.

• NUMBER clignote sur l’écran.

4 . Appuyez à nouveau sur la touche TUNER MEMORY.

• Appuyez sur la touche TUNER MEMORY

avant que NUMBER disparaisse lui-même

• Après avoir appuyé sur la touche TUNER MEMORY, NUMBER disparaît de l’écran et

la station est stockée en mémoire.

5 . Pour prérégler une autre station, répétez les

• Pour syntoniser sur une station préréglée,

appuyez sur la touche TUNING/CH (

Utilisation des touches de contrôle

d’effets spéciaux de la télécommande

Son 3D Vous pouvez profiter d’un son plus naturel et

ambiophonique clair avec des tonalités enrichies par

ajustement de la profondeur du son à l’aide des options

Lecture d’une vidéo 2D en

Vous pouvez profiter d’une vidéo ordinaire 2D en mode

Si vous accédez au menu Home (Accueil) ou au

menu Smart Hub Home en mode 3D, il commutera

automatiquement en 2D.

HT-ES8209_ZG_FRA_0425.indd 51HT-ES8209_ZG_FRA_0425.indd 51 2012-04-25 오전 11:57:402012-04-25 오전 11:57:40|

Media Play Fonction EFFET SONORESOUNDEFFECTVous permet de sélectionner un mode qui optimise le son. 1. Appuyez sur la touche SOUND EFFECT.2. Appuyez sur les touches ▲▼ pour sélectionner le mode souhaité. DSP ou Mode Son.3. Appuyez sur les touches ◄► pour sélectionner l’effet sonore souhaité. 

DSP MP3 Enhancer  Power Bass  Arrêt• MP3 Enhancer : cette fonction permet d’optimiser votre expérience sonore (ex. : musique mp3) Vous pouvez effectuer une mise à l’échelle du son MP3 (24 kHz, 8 bits) vers un son de CD (44,1 kHz, 16 bits).• Power Bass : cette fonction augmente le niveau du volume des basses et procure des effets de basse plus puissants.• Arrêt : sélectionnez cette option pour une écoute normale. 

Mode Son Virtual Sound  Musique  Actualités  Théâtre 

Cinéma  Sports  Jeux  ArrêtvTunervTunervTuner est la fonction d’écoute d’une radio. Si vous appuyez sur la touche vTuner, vous pouvez accéder à l’application vTuner.Vous pouvez utiliser la fonction vTuner après le téléchargement de l'application vTuner depuis Samsung Apps. HT-ES8209_ZG_FRA_0425.indd 52HT-ES8209_ZG_FRA_0425.indd 52 2012-04-25 오전 11:57:402012-04-25 오전 11:57:40Français 53 |

Vous pouvez profiter de différents services réseau

tels que Smart Hub ou BD-LIVE en connectant

l'appareil au réseau.

Pour utiliser les services réseau, vous devez

1 . Connectez l'appareil au réseau.

2 . Configurez les paramètres réseau.

(Reportez-vous aux pages 33 à 36)

Utilisation de Smart Hub

Smart Hub vous permet de télécharger des films,

des vidéos et de la musique depuis l'Internet,

et d'accéder à diverses applications gratuites

ou payantes que vous pouvez ensuite visionner

sur votre téléviseur. Ces applications incluent les

actualités, les prévisions météorologiques, les

cours de valeurs mobilières, les cartes, les photos

Concernant les instructions qui expliquent

l’utilisation de Smart Hub, suivez ces étapes :

1 . Allez sur www.samsung.com.

2 . Cliquez sur Assistance en haut de la page.

3 . Sur la page Assistance, saisissez le numéro

de modèle de votre appareil dans le champ

4 . Sur la page qui s’affiche, cliquez sur Obtenir

les téléchargements sur le côté gauche

sous Téléchargements. Le Centre de

téléchargement s’affiche.

5 . Sur la page Centre de téléchargement,

cliquez sur l’onglet Manuels.

6 . Sur l’onglet Manuels, cliquez sur l’icône de

fichier à la droite de Manuel utilisateur de

Smart Hub. Le manuel se télécharge.

L’emplacement Web du manuel Smart Hub est

susceptible de changer sans notification préalable.

Smart Hub d'un coup d'œil xxxxxxxxContents 1xxxxxxxxContents 4xxxxxxxxContents 3xxxxxxxxContents 2Samsung Apps Your Video Family Story Fitness Kids a Login b Papier peint / Outils ' Retour Search

Your Video : Présente à votre intention des vidéos

qui vous sont recommandées en fonction de vos

Search : Fournit une recherche intégrée de

fournisseurs vidéos et de périphériques AllShare

Recommandé : Affiche les contenus recommandés

Informations commerciales : Affiche le Guide

Smart Hub, une présentation de l'appareil et des

introductions aux nouvelles applications.

Family Story : Une façon aisée d’accéder au

• Procure l’accès aux photos de famille, messages

et événements à tout moment et partout.

Fitness : Passerelle pour le service unifié d'auto-

• Présente des vidéos de fitness de partenaires au

contenu divers avec retour d'informations sur les

calories brûlées après chaque exercice.

Kids : Le service Enfants procure une voie aisée

et sécurisée leur permettant de profiter de leur

• Il procure une grande variété de contenus

divertissants et sécurisés pour les enfants.

Aide à la navigation : Affiche les touches de

la télécommande que vous pouvez utiliser pour

naviguer dans Smart Hub.

• ROUGE (A) : pour se connecter à Smart Hub.

• VERT (B) : pour afficher le fond d’écran.

• Outils : pour afficher la fenêtre des paramètres.

• Retour : pour revenir au menu précédent.

9 Mes applications : affiche votre galerie personnelle d'applications au sein de laquelle vous pouvez ajouter, modifier ou supprimer des éléments. 0 Samsung Apps : ouvrez Samsung Apps pour télécharger des services d'applications payants ou gratuits. Utilisation de Navigateur Web Vous pouvez accéder à Internet en utilisant l’application Navigateur Web qui est installée par défaut sur l’écran Smart Hub.1 . Sélectionnez Smart Hub sur l’écran d’accueil et appuyez sur le bouton E

. 2 . Sélectionnez l’application Navigateur Web dans Smart Hub et appuyez sur le bouton E

 Lorsque vous lancez Navigateur Web avec l'appareil connecté par HDMI à un téléviseur compatible BD Wise – et que BD Wise est activé – le navigateur est maximisé pour remplir l’écran et la résolution du téléviseur est automatiquement réglée à l’optimum.

 Navigateur Web n’est pas compatible avec les applications Java.

 Si vous tentez de télécharger un fichier, et que le fichier ne peut pas être enregistré, un message d’erreur s’affichera.

 La lecture des vidéos Flash n’est pas prise en charge.

 Le E-commerce, pour l’achat de produits en ligne, n’est pas pris en charge.

 ActiveX n’est pas pris en charge. Navigateur Web d’un coup d’œil Google Search I’m Feeling Lucky b Control Panel  Link Browsing / Tools ' Exit http://www.google.com/ 1

1 Panneau de commande : affiche les diverses fonctions de Navigateur Web. • : permet de passer à la page précédente. • : permet de passer à la dernière page avant de revenir en arrière.• : actualise la page actuelle pour la rafraîchir à l’écran. • : permet d'accéder à l’écran d’accueil de Navigateur Web. • : vous permet de zoomer plus ou moins de divers pourcentages sur l’écran. • : vous permet de repérer par un signet des pages spécifiques pour y accéder facilement. • : vous permet de visualiser l’historique des pages visitées par date, nom ou fréquence. •

http://www.google.com/ : vous permet de saisir manuellement l’adresse d’une page ou de la sélectionner à partir de la liste des pages visitées pour l’atteindre. • : vous permet de basculer facilement entre de multiples fenêtres ouvertes de Navigateur Web. • : vous permet de rechercher des informations en saisissant des mots. • : vous permet de partager le site actuel avec votre groupe familial en envoyant un message. • : vous permet de configurer tous les paramètres d’utilisation deNavigateur Web. HT-ES8209_ZG_FRA_0425.indd 54HT-ES8209_ZG_FRA_0425.indd 54 2012-04-25 오전 11:57:442012-04-25 오전 11:57:44Français 55

Aide à la navigation : Affiche les touches de

la télécommande que vous pouvez utiliser pour

naviguer dans Navigateur Web.

• VERT (B) : permet d'afficher le panneau de

• JAUNE (C) : Vous pouvez changer le mode du

curseur en mode de navigation par lien ou en

mode de navigation par pointeur.

• Tools : permet d'afficher la fenêtre Outils.

• Exit : permet de revenir au menu précédent.

Une fois que l'appareil est connecté au réseau,

vous pouvez profiter de différents contenus de

services liés aux films en utilisant des disques

1 . Insérez une clé USB dans la prise USB située

sur le côté gauche du produit, puis contrôlez

sa mémoire restante. Le périphérique de

mémoire doit avoir au moins 1 Go d'espace

libre pour satisfaire aux exigences des

2 . Sélectionnez Paramètres sur l'écran Accueil,

puis appuyez sur le bouton

3 . Sélectionnez Réseau et appuyez sur le

4 . Sélectionnez Paramètres BD-Live, puis

appuyez sur le bouton

5 . Sélectionnez Gestion données BD, puis

appuyez sur le bouton

6 . Sélectionnez Sélection périph., puis

appuyez sur le bouton

7 . Sélectionnez USB, puis appuyez sur le

8 . Insérez un disque Blu-ray prenant en charge

la technologie BD-LIVE.

9 . Sélectionnez un élément dans la liste des

contenus de service BD-LIVE fournis par le

fabricant de disque.

L’utilisation du service BD-LIVE ainsi que des contenus

fournis peuvent varier selon le fabricant du disque.

HT-ES8209_ZG_FRA_0425.indd 55HT-ES8209_ZG_FRA_0425.indd 55 2012-04-25 오전 11:57:462012-04-25 오전 11:57:46|

Informations complémentaires

Remarque BranchementsSORTIE HDMI • Selon votre téléviseur, il est possible que certaines résolutions de sortie HDMI ne fonctionnent pas. • Vous devez disposer d'une connexion HDMI pour visionner les vidéos en 3D. •

Un câble HDMI trop long peut provoquer du bruit à l'écran. Si tel est le cas, réglez Couleur intense HDMI sur Arrêt dans le menu.ParamètresParamètres 3D • Sur certains disques 3D, pour arrêter un film en cours de lecture 3D, appuyez une seule fois sur le bouton 5 Le film s’arrête et l’option 3D est désactivée. Pour changer la sélection de l’option 3D lorsque vous regardez un film 3D, appuyez une fois sur le bouton 5 . Le menu Blu-ray apparaît. Appuyez à nouveau sur le bouton 5 , puis sélectionnez Paramètres 3D dans le menu Blu-ray. • Selon le contenu et le positionnement de l'image sur l'écran de votre téléviseur, vous pouvez visualiser apparaître des barres verticales noires à droite ou à gauche de l'écran ou sur les deux côtés à la fois.Format écran • Selon le type de disque utilisé, certains formats d'image peuvent être indisponibles. •

Si vous sélectionnez un format d’image différent de celui de votre téléviseur, il est possible que l’image affichée soit déformée. •

Si vous sélectionnez l'option 16:9 Original, le téléviseur pourra afficher l'image dans un encadrement

horizontal au format 4:3 Pillarbox (bandes noires sur les côtés de l’image). BD Wise (produits Samsung uniquement) • Lorsque la fonction BD Wise est activée, le paramètre Résolution est automatiquement spécifié sur BD Wise et BD Wise apparaît dans le menu Résolution. • Si l'appareil est connecté à un appareil ne prenant pas en charge BD Wise, vous ne pourrez pas utiliser la fonction BD Wise. • Pour garantir le bon fonctionnement de BD Wise, réglez l’option BD Wise de l'appareil et du téléviseur sur Activé.Sortie numérique • Assurez-vous de sélectionner la sortie numérique appropriée, sinon vous n'entendrez aucun son ou un son très fort. • Si le périphérique HDMI (récepteur AV, téléviseur) n'est pas compatible avec les formats compressés (Dolby digital, DTS), le signal audio sera émis en sortie au format PCM. • Les DVD n’ont pas habituellement de fonctionnalité audio BONUSVIEW ni d’effet sonore de navigation. • Certains disques Blu-ray ne sont pas dotés de fonctionnalité audio BONUSVIEW ni d’effet sonore de navigation. • La configuration de la sortie numérique n’affecte pas la sortie audio analogique (G/D) ou HDMI de votre téléviseur.Elle affecte les sorties audio optique et HDMI lorsque l'appareil est connecté à un récepteur AV. • Si vous lisez des pistes de son audio MPEG, le signal audio sera émis en sortie au format PCM indépendamment de vos sélections de sortie numérique (PCM ou Bitstream). HT-ES8209_ZG_FRA_0425.indd 56HT-ES8209_ZG_FRA_0425.indd 56 2012-04-25 오전 11:57:462012-04-25 오전 11:57:46Français 57

Il est possible que la connexion Internet soit limitée lorsque vous utilisez des contenus BD-LIVE.

Selon votre téléviseur, il est possible que certaines résolutions de sortie HDMI ne fonctionnent pas.

Veuillez vous reporter au manuel d'utilisation de votre téléviseur.

Cette fonction sera indisponible si le câble HDMI ne prend pas en charge le format CEC.

Si votre téléviseur Samsung dispose d'un logo Anynet+, cela signifie qu'il est compatible Anynet+.

En mode mémoire externe, la lecture du disque pourra s’arrêter si vous déconnectez le périphérique

USB en cours d'exécution.

Seuls les périphériques USB formatés selon le système de fichiers FAT (label de volume DOS 8.3)

sont pris en charge. Nous vous recommandons d'utiliser des périphériques USB prenant en charge le

protocole USB 2.0 avec une vitesse de lecture/d'écriture supérieure ou égale à 4 Mo/s.

La fonction Resume Play (Reprise de la lecture) peut être inopérante après le formatage du

périphérique de stockage.

La capacité totale de mémoire disponible pour l'option Gestion données Blu-ray peut varier selon les

DivX® Vidéo à la demande

Pour plus d'informations concernant DivX(R) à la demande(VOD), veuillez visiter le site « http://vod.

Paramètre haut-parleur

Lorsque Sélect. haut-parleur est sélectionné pour Haut-parleur TV, le son est émis depuis les

enceintes du téléviseur.

Lorsque le son HDMI sort vers le haut-parleur du téléviseur, il subit automatiquement un mixage final

Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, la fonction Audio Return Channel (Fonct.

Retour Audio) est indisponible.

L’utilisation d’un câble HDMI non certifié pour ARC (Audio Return Channel (Fonct. Retour Audio)) peut

provoquer un problème de compatibilité.

La fonction ARC est uniquement disponible si un téléviseur compatible ARC est connecté.

La sortie numérique peut être activée lorsque Sélect. haut-parleur est sélectionné sur Haut-parleur

Lecture des fichiers vidéo

La lecture des fichiers vidéo au débit binaire élevé, égal ou supérieur à 20 Mbps, exerce une forte

charge sur les capacités du lecteur et risque, de ce fait, de s’interrompre en cours d’exécution.

Sélection de la langue de la bande son

L’indicateur ◄► ne s’affichera pas à l’écran si la section BONUSVIEW ne contient pas de réglages

La disponibilité des langues proposées via la fonction de la langue de la bande son dépend des

langues encodées sur le disque. Par conséquent, cette fonction ou certaines langues peuvent être

Certains disques Blu-ray vous autorisent à sélectionner la bande son anglaise PCM ou Dolby Digital.

Sélection de la langue des sous-titres

• En fonction du disque Blu-ray/DVD, vous pouvez changer la langue des sous-titres dans le Menu

du disque. Appuyez sur la touche MENU DU DISQUE.

• Cette fonction dépend de la sélection des sous-titres encodés sur le disque et peut ne pas être

disponible sur tous les disques Blu-ray/DVD.

• Les informations concernant la fonction principale ou le mode BONUSVIEW s’afficheront

également si le disque Blu-ray dispose d'une section BONUSVIEW.

• Cette fonction modifie à la fois les sous-titres principaux et secondaires au même moment.

• Le nombre total de sous-titres principaux et secondaires s’affiche.

Lecture de fichiers JPEG

• Vous ne pouvez pas agrandir les sous-titres ou les graphiques PG (Accord parental) pour les

afficher en mode plein écran.

Utilisation de la touche TOOLS (OUTILS) lors du visionnage d’images.

• Si le système est connecté à un téléviseur compatible BD Wise dont la fonction BD Wise est

activée, le menu Paramètres des images ne s'affiche pas.

• La fonction Musique de fond ne fonctionne que si le fichier musical et le fichier photo sont situés

sur le même support de stockage. Cependant, la qualité sonore peut être affectée par le débit

binaire du fichier musical MP3, la taille des photos et la méthode d'encodage utilisée.

Lecture de contenu à partir d'un périphérique de stockage USB

• Vous devez retirer le périphérique de stockage USB en toute sécurité (en exécutant la fonction «

Retirer péri. USB » pour éviter d'endommager la mémoire USB. Appuyez sur le bouton HOME

pour accéder au menu Accueil, sélectionnez le bouton JAUNE (C), puis appuyez sur la touche

• Si vous insérez un disque en cours d'exécution d'un contenu sur le périphérique de stockage

USB, le mode de fonction passe automatiquement à « BD/DVD ».

Lire des fichiers musicaux

• Réglez le volume sur un niveau modéré avant de connecter votre iPod à l'appareil.

• Lorsque vous connectez un iPod alors que l'appareil est sous tension, celui-ci charge la batterie

• Vous devez relier la sortie VIDEO (VIDÉO) (Composite) à votre téléviseur pour visionner une vidéo

iPod (voir page 22).

• Si vous voulez lire une vidéo iPod via la sortie VIDEO (VIDÉO), désactivez Anynet+ (HDMI-CEC).

• Seul l'écran de lecture apparaît sur le téléviseur. Affichez d'autres écrans iPod sur le lecteur

• Si vous souhaitez revenir aux menus de l’iPod alors que celui-ci est connecté via le dock,

appuyez sur FUNCTION sur la télécommande ou appuyez sur sur la façade du système et

sélectionnez R. IPOD.

Le basculement du mode Fonction s'effectue comme suit :

Modèles d'iPod/iPhone pouvant être utilisés avec cet appareil

• Le réglage du volume peut ne pas fonctionner normalement avec les modèles d'iPod et d'iPhone

non listés en page 40. En cas de problèmes avec l'un des modèles listés ci-dessus, actualisez le

logiciel de l'iPod/iPhone pour obtenir la version la plus récente.

• En fonction de la version logicielle de l’iPod, des problèmes de commande peuvent survenir. Il ne

s’agit pas d’un dysfonctionnement du Home Cinema.

• En fonction de la version logicielle ou le type d’iPod, d'autres fonctionnements peuvent être

différents. Installez le logiciel d'iPod le plus récent. (recommandé)

• Vous pouvez profiter de la lecture de fichiers musicaux ou des vidéos à l'aide de la fonction de

disque Blu-ray/DVD et de la fonction Remote iPod (iPod à distance). Vous devez utiliser le dock

iPod pour pouvoir profiter des vidéos.

• La lecture du contenu des applications via l'appareil n'est pas garantie. Nous vous

recommandons de lire le contenu téléchargé sur l'iPod.

• Si vous rencontrez des problèmes lors de l'utilisation de votre iPod, veuillez visiter le site Web

www.apple.com/support/ipod.

Résolution selon le mode de sortie

Sélections des sorties numériques

Connexion Récepteur AV prenant en charge l'interface HDMI Flux de

PCM Jusqu'à PCM 7,1 ca PCM DTS réencodé

Dolby Digital Jusqu'à PCM 7,1 ca Dolby Digital DTS réencodé

Jusqu'à PCM 7,1 ca Dolby Digital Plus DTS réencodé

Dolby TrueHD Jusqu'à PCM 7,1 ca Dolby TrueHD DTS réencodé

DTS Jusqu'à PCM 6,1 ca DTS DTS réencodé

Jusqu'à PCM 7,1 ca DTS-HD Master Audio DTS réencodé

DTS Jusqu'à PCM 6,1 ca DTS DTS DTS Résolution

Décode la principale

données PCM et ajoute

des effets sonores de

audio de la fonction

principale, de sorte

AV puisse décoder les

trains de bits audio.

Vous n’entendrez pas

BONUSVIEW ni d'effets

Décode la principale

données PCM et ajoute

réencode les données

audio PCM en trains de

Décode la principale

données PCM et ajoute

réencode les données

de bits Dolby Digital ou

* Si le flux de données source est 2 ca ou mono, le réglage « Re-encoded Dolby D » (Dolby D. réencodé)

ne sera pas appliqué. La sortie sera PCM 2 ca.

Les disques Blu-ray peuvent contenir trois types de flux de données audio :

- Principale fonction audio : Bande son de la fonction principale.

- Fonctionnalité audio BONUSVIEW : Bande son supplémentaire, comportant, par exemple, le commentaire du

réalisateur ou de l’acteur.

- Effets sonores de navigation : Lorsque vous choisissez une navigation via un quelconque menu, les effets sonores

de navigation peuvent retentir. Les effets sonores de navigation sont différents sur chaque disque Blu-ray.

HT-ES8209_ZG_FRA_0425.indd 61HT-ES8209_ZG_FRA_0425.indd 61 2012-04-25 오전 11:57:502012-04-25 오전 11:57:50|

Dépannage Reportez-vous au tableau ci-dessous lorsque cet appareil ne fonctionne pas correctement. Si le problème que vous rencontrez n’est pas répertorié ci-dessous ou si les consignes ne vous sont d’aucune aide, éteignez l’appareil, débranchez le cordon d’alimentation et contactez le revendeur agréé le plus proche ou un centre de dépannage Samsung Electronics.Problème Vérification/SolutionLe disque ne peut pas être éjecté.• Le cordon d’alimentation est-il branché correctement sur la prise secteur ?• Coupez l’alimentation électrique, puis rallumez-la.Échec de connexion de l’iPod.• Vérifiez l'état du connecteur et du dock iPod.• Veillez à mettre constamment à jour la version logicielle de votre iPod.La lecture ne démarre pas.• Vérifiez le numéro de zone du disque Blu-ray/DVD.Les disques Blu-ray/DVD achetés à l’étranger peuvent ne pas être compatibles.• Les CD-ROM et DVD-ROM ne peuvent pas être lus sur ce lecteur.• Vérifiez que le niveau de classification est approprié.La lecture ne démarre pas immédiatement lorsque le bouton Lecture/Pause est actionné.• Le disque est-il déformé ou rayé ?• Nettoyez le disque.Aucun son n’est produit. • Le système home cinéma n’émet aucun son pendant la lecture rapide, au ralenti, et en mode pas à pas. • Les enceintes sont-elles correctement branchées ? La configuration des enceintes est-elle réglée correctement ? • Le disque est-il sale ou endommagé ?La télécommande ne fonctionne pas. • Faites-vous fonctionner la télécommande dans sa plage opérationnelle et dans l’angle correct par rapport au capteur ? • Les piles sont-elles déchargées ? • Avez-vous sélectionné correctement les fonctions (TV/BD) de mode de la télécommande (TV ou BD) ?• Le disque tourne mais aucune image ne s’affiche.• La qualité est mauvaise et l’image tremble.• Le téléviseur est-il sous tension ?• Les câbles vidéo sont-ils correctement branchés ?• Le disque est-il sale ou endommagé ?• La lecture d’un disque de mauvaise fabrication peut s’avérer impossible.La langue de la bande-son et les sous-titres ne fonctionnent pas. • La langue de la bande son et les sous-titres ne fonctionnent pas si le disque n’en comporte pas.L’écran de menu n’apparaît pas même si la fonction de menu est sélectionnée.• Le disque que vous utilisez contient-il des menus ?Impossible de modifier le format d'image.• La lecture des disques Blu-ray/DVD 16:9 est possible en mode 16/9 Plein écran, 4/3 Boîte aux lettres ou 4/3 Panoramique – Balayage en revanche, les disques Blu-ray/DVD 4:3 peuvent être lus au format 4:3 uniquement. Reportez-vous à la pochette du disque Blu-ray et sélectionnez la fonction appropriée. HT-ES8209_ZG_FRA_0425.indd 62HT-ES8209_ZG_FRA_0425.indd 62 2012-04-25 오전 11:57:512012-04-25 오전 11:57:51Français 63

Problème Vérification/Solution

• L'appareil ne fonctionne

(exemple : l’appareil

s’éteint ou émet un bruit

L'appareil ne fonctionne pas

• Appuyez et maintenez la touche

de la télécommande pendant 5 secondes en mode

- L’utilisation de la fonction RÉINITIALISATION efface tous les réglages enregistrés.

N’utilisez ce bouton que si cela est vraiment nécessaire.

Vous avez oublié le mot de

• Sans disque dans le lecteur, appuyez et maintenez la touche

de l'appareil pendant

plus de 5 secondes. Le message INIT s’affiche sur l’écran et les réglages par défaut

Puis, appuyez sur la touche MARCHE/ARRÊT.

- L’utilisation de la fonction RÉINITIALISATION efface tous les réglages enregistrés.

N’utilisez ce bouton que si cela est vraiment nécessaire.

Réception des émissions de

• L’antenne est-elle correctement branchée ?

• Si le signal d’entrée de l’antenne est faible, installez une antenne FM extérieure dans

une zone bénéficiant d’une bonne réception.

Lors de l’écoute du son du

téléviseur via l'appareil,

aucun son n’est entendu.

est appuyée lors de l’écoute du son du téléviseur en utilisant le D.

IN ou les fonctions AUX, les fonctions du disque Blu-ray/DVD sont activées et le son du

téléviseur est coupé.

« Indisponible » s’affiche à

• Les fonctions ou les commandes ne peuvent être exécutées pour le moment car :

1. Le logiciel du disque Blu-ray/DVD les limite.

2. Le logiciel du disque Blu-ray/DVD ne prend pas en charge la fonction en question

(par ex. : les angles).

3. La fonction n'est pas disponible pour le moment.

Vous avez demandé un titre, un numéro de chapitre ou un temps de recherche hors de portée

Il est possible que l'écran du

téléviseur n'affiche pas

d'image lorsque la résolution

de la sortie HDMI n'est pas

prise en charge par le

téléviseur (par exemple 1080p).

• Appuyez et maintenez la touche

du panneau avant pendant plus de 5 secondes en

l'absence de disque inséré dans l'appareil. Tous les paramètres seront réinitialisés sur

leur valeur d'origine.

Vérifiez la connexion entre le téléviseur et la prise HDMI de l'appareil.

Vérifiez que votre téléviseur prend en charge les résolutions d'entrée HDMI

576p/480p/720p/1080i/1080p.

Écran de sortie HDMI

Si du bruit aléatoire apparaît à l'écran, cela signifie que le téléviseur ne prend pas en

Problème Vérification/Solution

Fonction de lecture AllShare

Je peux visualiser les

dossiers partagés via AllShare

mais pas les fichiers.

La lecture AllShare affiche uniquement les fichiers correspondant aux catégories suivantes :

photo, musique et cinéma.

Les fichiers ne qui correspondent à aucune de ces trois catégories peuvent ne pas s'afficher.

La vidéo est lue par

Vérifiez si le réseau est stable.

Vérifiez que le câble réseau est correctement branché et que le réseau n'est pas surchargé.

La connexion sans fil entre le serveur et l'appareil est instable.

Vérifiez la connexion.

La connexion de lecture

AllShare entre le téléviseur et

l'ordinateur est instable.

L’adresse IP sous le même sous-réseau doit être unique, dans le cas contraire une collision

IP peut résulter de ce phénomène.

Vérifiez si vous avez un pare-feu activé.

Si tel est le cas, désactivez la fonction pare-feu.

BD-LIVE Je n'arrive pas à me

connecter au serveur

Vérifiez si la connexion réseau a été établie ou non en utilisant la fonction État réseau.

Vérifiez si le périphérique de mémoire USB est connecté à l'appareil.

Le périphérique de mémoire doit avoir au moins 1 Go d'espace libre pour satisfaire aux

exigences du service BD-LIVE.

Vous pouvez vérifier la taille disponible dans Gestion données Blu-ray. (Voir page 57)

Vérifiez si l’option Connexion Internet BD-Live est spécifiée sur Allow(All) (Permettre tout).

Si toutes les mesures préconisées ci-dessus échouent, contactez le fournisseur de contenus

ou mettez à jour l'appareil à l'aide de la dernière version de micrologiciel disponible.

Une erreur s'est produite en

cours d'utilisation du service

Le périphérique de mémoire doit avoir au moins 1 Go d'espace libre pour satisfaire aux

exigences du service BD-LIVE.

Vous pouvez vérifier la taille disponible dans Gestion données Blu-ray. (Voir page 57)

Lorsque les réglages d'usine par défaut sont rétablis, toutes les données Blu-ray utilisateur stockées sur le lecteur

Par la présente, Samsung Electronics déclare que ce système Home Cinéma est conforme avec les

exigences essentielles et autres dispositions relatives de la Directive 1999/5/EC.

Vous pouvez visualiser la Déclaration de Conformité via le site Web http://www.samsung.com, allez sur

Support (Assistance) > Search Product Support (Recherche de l'assistance de l'appareil) puis entrez le

Cet équipement peut être utilisé dans tous les pays de l'Union Européenne.

En France, cet équipement ne peut être utilisé qu'en intérieur.

HT-ES8209_ZG_FRA_0425.indd 64HT-ES8209_ZG_FRA_0425.indd 64 2012-04-25 오전 11:57:522012-04-25 오전 11:57:52Français 65

Caractéristiques techniques

Plage de températures de

+5°C à +35°C Plage de taux d'humidit 10 % à 75 %

Tuner FM Rapport signal/bruit 55 dB Sensibilité utilisable 12 dB Distorsion harmonique totale 0,5 %

BD (Blu-ray Disc) Vitesse de lecture : 9,834 m/s

DVD (Digital Versatile Disc)

Vitesse de lecture : 6,98 à 7,68 m/s

Temps de lecture approx. (disque à une face, une couche) : 135 min

CD : 12cm (COMPACT DISC)

Vitesse de lecture : 4,8 à 5,6 m/s

Temps de lecture maximal : 74 min

Sortie vidéo Vidéo composite

1 canal : 1,0 V crête à crête (charge 75 Ω)

Disque Blu-ray : 576i/480i DVD : 576i/480i

Audio PCM multicanaux, audio Bitstream et audio PCM Amplificateur

Sortie de l’enceinte avant 133 W x 2(3 Ω)

Sortie du caisson de basse 134 W (3 Ω)

Réponse en fréquence

Entrée analogique 20Hz~20kHz (±3dB)

Entrée numérique 20Hz~40kHz (±4dB)

Rapport signal/bruit 70dB Séparation des canaux 60dB Sensibilité d’entrée (AUX)500mV Enceinte

Système d’enceintes 2.1 canaux

Niveau de pression acoustique

Les vitesses de réseau égales ou inférieures à 10 Mbps ne sont pas prises en charge.

Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans avis préalable.

Le poids et les dimensions sont approximatifs.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.

HT-ES8209_ZG_FRA_0425.indd 65HT-ES8209_ZG_FRA_0425.indd 65 2012-04-25 오전 11:57:532012-04-25 오전 11:57:53Mise au rebut appropriée de ce produit (Déchets d'équipements

électriques et électroniques)

(Applicable dans l'Union européenne et les autres pays d'Europe dotés d'un système de tri sélectif)

Ce symbole sur le produit, les accessoires ou le manuel indique que le produit et ses accessoires électroniques

(par exemple, le chargeur, les casques ou le câble USB) ne doivent pas être mis au rebut avec les autres déchets

ménagers à la fin de leur durée de vie. Pour éviter toute nuisance à l'environnement ou à la santé par une mise au

rebut incontrôlée des déchets, veuillez séparer ces articles des autres types de déchets et les recycler de façon

responsable pour promouvoir la réutilisation à long terme des ressources matérielles.

Pour assurer un recyclage du produit dans le respect de l'environnement, les particuliers doivent s'enquérir des lieux

et procédures appropriés auprès du détaillant qui leur a vendu ces articles ou auprès des collectivités locales

Les utilisateurs professionnels doivent contacter leur fournisseur et se reporter aux conditions du contrat d'achat.

Ce produit et ses accessoires électroniques ne doivent pas être jetés avec les autres déchets commerciaux.

Mise au rebut appropriée de la batterie de ce produit

(Applicable dans l'Union européenne et les autres pays d'Europe dotés d'un système de retour de piles.)

Ce symbole sur la batterie, le manuel ou l'emballage indique que la batterie de ce produit ne doit pas

être mise au rebut avec les autres déchets ménagers à la fin de sa durée de vie. Lorsqu’ils sont indiqués,

les symboles chimiques Hg, Cd ou Pb indiquent que cette batterie contient du mercure, du cadmium ou

de plomb en quantité supérieure aux niveaux de référence de la Directive CE 2006/66. Si les batteries

ne sont pas correctement mises au rebut, ces substances peuvent provoquer un danger pour la santé

humaine ou l’environnement.

Afin de protéger les ressources naturelles et de promouvoir le recyclage, séparez les piles des autres

déchets et recyclez-les via votre système local gratuit de retour de piles.

Contacter SAMSUNG WORLD WIDE Pour toutes questions ou observations concernant les produits Samsung, veuillez
