MANUALE UTENTE HTES8209 SAMSUNG

HT-ES8209_ZG_GER_0425.indd 66HT-ES8209_ZG_GER_0425.indd 66 2012-04-25 오후 12:02:242012-04-25 오후 12:02:24immagina le possibilità Grazie per avere acquistato questo prodotto Samsung.Per ricevere un servizio più completo, registrare il prodotto all'indirizzo www.samsung.com/register

Informazioni sulla Sicurezza

Avvertenza PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO. ATTENZIONE RISCHIO DI SCOSSE ELETTRICHENON APRIREQuesto simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesioni.ATTENZIONE: PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONDO LO SPINOTTO PIÙ LARGO DELLA SPINA NELLA RELATIVA PRESA.Questo simbolo indica istruzioni importanti che accompagnano il prodotto.AVVERTENZA• Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità.ATTENZIONE• Non schizzare o sgocciolare liquidi sull'apparecchio e non porre su di esso oggetti contenenti liquidi, come ad esempio vasi.• Poiché la presa di rete viene utilizzata per scollegare l'apparecchio, deve essere facilmente accessibile in qualsiasi momento.• Questa apparecchiatura deve essere sempre collegata a una presa di rete con collegamento a terra.• Per scollegare l'apparecchio dalla corrente è necessario estrarre la spina dalla presa; perciò la presa dovrà essere facilmente accessibile.CLASS 1 LASER PRODUCTKLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITEKLASS 1 LASER APPARATPRODUCTO LÁSER CLASE 1PRODOTTO LASER CLASSE 1Questo lettore CD è classificato come prodotto LASER DI CLASSE 1.L'utilizzo di comandi, regolazioni o funzioni che si riferiscono a procedure diverse da quelle specificate può provocare l'esposizione a radiazioni pericolose.ATTENZIONE• UN RAGGIO LASER INVISIBILE VIENE EMESSO NEL CASO IN CUI L'APPARECCHIO VENGA APERTO CON IL SISTEMA DI INTERBLOCCO NON FUNZIONANTE IN MODO CORRETTO, O ESCLUSO. EVITARE LA DIRETTA ESPOSIZIONE AL RAGGIO LASER.“ Questo apparecchio è fabbricato in conformità al D.M. 28.08.95 N. 548 ed in particolare a quanto specificato nell’art. 2, comma 1” HT-ES8209_ZG_ITA_0425.indd 2HT-ES8209_ZG_ITA_0425.indd 2 2012-04-25 오후 1:02:252012-04-25 오후 1:02:25Italiano 3

01 Informazioni sulla Sicurezza

Conservazione e gestione dei dischi

• Manipolazione dei dischi

- Impronte o graffi sul disco

possono ridurre la qualità

dell'audio e dell'immagine o

far "saltare" il disco.

- Evitare di toccare la superficie di un disco in

cui sono stati registrati dei dati.

- Tenere il disco per i bordi, senza toccare la

superficie con le dita.

- Non incollare carta o nastro adesivo sul disco.

• Pulizia dei dischi

- Se sul disco sono presenti

impronte o sporcizia, pulirlo con

un detergente delicato diluito in

acqua e asciugarlo con un panno

- Pulire delicatamente il disco dall'interno verso

- Conservazione dei dischi

Non conservare alla luce diretta del sole.

Conservare in un luogo fresco e ventilato.

Conservare in una custodia di protezione

pulita e archiviare in posizione verticale.

Precauzioni per la manipolazione

• Non schizzare o sgocciolare liquidi

sull'apparecchio. Non sistemare oggetti pieni di

liquidi, come dei vasi, sull'apparecchio.

• Per spegnere completamente l'apparecchio,

estrarre la spina di alimentazione dalla presa di

Di conseguenza, la spina di alimentazione deve

essere facilmente e prontamente accessibile in

• Non toccare la spina di alimentazione con le

Rischio di scossa elettrica.

• Non collegare più dispositivi elettrici alla stessa

presa di rete. Una presa sovraccarica può

surriscaldarsi, provocando un incendio.

• Manutenzione della custodia

- Prima di collegare altri componenti a questo

prodotto, controllare che siano spenti.

- Se il prodotto viene spostato improvvisamente

da un luogo freddo a uno caldo, si può

formare condensa sulle parti in funzione e

sull'obiettivo, con il rischio di provocare una

riproduzione anomala del disco. In questo

caso, scollegare l'alimentazione dal prodotto

e attendere due ore prima di collegare la

spina alla presa di corrente. Inserire quindi

il disco e provare nuovamente ad avviare la

• Se si sente un rumore insolito, odore di bruciato

o si vede del fumo, spegnere immediatamente

l'interruttore di alimentazione e scollegare la

spina dalla presa a muro. Quindi contattare

il centro di assistenza clienti più vicino. Non

utilizzare il prodotto. L'utilizzo del prodotto in

queste condizioni può provocare incendi o

• Per spegnere completamente l'apparecchio,

estrarre la spina di alimentazione dalla presa di

rete. Di conseguenza, la spina di alimentazione

deve essere facilmente e prontamente

accessibile in qualsiasi momento.

Utilizzo della funzione 3D INFORMAZIONI IMPORTANTI SULLA SALUTE E LA SICUREZZA PER IMMAGINI 3D.

Leggere e assimilare le seguenti informazioni sulla

sicurezza prima di utilizzare la funzione 3D.

Alcuni utenti possono provare malessere nel

guardare la TV con funzione 3D, accusando

sintomi quali confusione, nausea e cefalea.

In presenza di questi sintomi, interrompere la

visione della TV in 3D, togliere gli occhiali 3D e

lasciar riposare gli occhi.

La visione di immagini 3D per un periodo

prolungato può provocare affaticamento oculare. In

presenza di sintomi di affaticamento, interrompere

la visione della TV in 3D, togliere gli occhiali 3D e

lasciar riposare gli occhi.

I bambini che utilizzano la funzione 3D devono

essere controllati regolarmente da un adulto

Se riporta sintomi di affaticamento degli occhi,

cefalea, confusione o nausea, il bambino deve

interrompere la visione della TV in 3D e lasciar

Non utilizzare gli occhiali 3D per altri scopi (ad

esempio come normali occhiali da vista, occhiali

da sole, occhiali protettivi ecc.)

Non utilizzare la funzione 3D o gli occhiali 3D

quando si è in movimento o ci si sposta. Se si

utilizza la funzione 3D o gli occhiali 3D mentre ci si

sposta si può urtare contro oggetti, inciampare e/o

cadere, provocando lesioni.

HT-ES8209_ZG_ITA_0425.indd 3HT-ES8209_ZG_ITA_0425.indd 3 2012-04-25 오후 1:02:262012-04-25 오후 1:02:26|

Informazioni sulla Sicurezza

• Per vedere un contenuto 3D, collegare un dispositivo 3D (ricevitore AV 3D o televisore 3D) alla porta HDMI OUT del prodotto con un cavo HDMI ad alta velocità. Indossare gli occhiali per la visione in 3D prima di riprodurre il contenuto 3D. • Il prodotto emette i segnali 3D esclusivamente attraverso il cavo HDMI collegato alla porta HDMI OUT.

• Nel modo di riproduzione in 3D la risoluzione del video è fissa sulla risoluzione del video 3D originale, quindi non può essere impostata secondo le proprie preferenze. • Alcune funzioni come BD Wise (BD Wise), la regolazione delle dimensioni dello schermo e la regolazione della risoluzione potrebbero non funzionare correttamente nel modo di riproduzione in 3D. • Per una corretta trasmissione del segnale 3D utilizzare un cavo HDMI ad alta velocità. • Allontanarsi dal televisore di almeno tre volte la larghezza dello schermo quando si guardano delle immagini 3D. Ad esempio, se lo schermo è da 46 pollici, allontanarsi di 3,5 metri dallo schermo. - Per una visione ottimale dell'immagine 3D, posizionare lo schermo del video 3D a livello degli occhi. • Quando il prodotto è collegato ad alcuni dispositivi 3D, l'effetto 3D potrebbe non funzionare correttamente. • Questo prodotto non converte i contenuti 2D in 3D.

• "Blu-ray 3D" e il logo "Blu-ray 3D" sono marchi di Blu-ray Disc Association. Copyright © 2012 Samsung Electronics Co., Ltd.Tutti i diritti riservati; è vietata la riproduzione o la copia di una parte o dell'intero manuale utente senza previa autorizzazione scritta di Samsung Electronics Co., Ltd Licenza • Dolby e il simbolo della doppia D sono marchi registrati di Dolby Laboratories.• Prodotto su licenza, brevetto USA n.: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 e altri brevetti USA e mondiali registrati/in attesa di registrazione. DTS-HD, il simbolo e DTS-HD e il simbolo insieme sono marchi registrati e DTS-HD Master Audio| Essential è un marchio di DTS, Inc. Il prodotto include il software. © DTS, Inc. Tutti i diritti riservati.• INFORMAZIONI SUI VIDEO DIVX: DivX® è un formato video digitale creato da DivX, LLC, una consociata di Rovi Corporation. Questo è un dispositivo ufficiale DivX Certified® che riproduce video DivX. Per ulteriori informazioni e per gli strumenti software per la conversione dei file in video DivX, visitare il sito divx.com.INFORMAZIONI SUI DIVX VIDEO ON DEMAND: Questo dispositivo DivX Certified® deve essere registrato per consentire la riproduzione dei film DivX video on demand (VOD) acquistati. Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di impostazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la registrazione.DivX Certified® per riprodurre video DivX® fino a HD 1080p, compresi i contenuti premium.DivX®, DivX Certified® e i loghi ad essi associati sono marchi di Rovi Corporation o delle sue consociate e sono utilizzati su licenza.Protetto da uno o più dei seguenti brevetti USA : 7,295,673; 7,460,668; 7,515,710; 7,519,274• The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. HT-ES8209_ZG_ITA_0425.indd 4HT-ES8209_ZG_ITA_0425.indd 4 2012-04-25 오후 1:02:272012-04-25 오후 1:02:27Italiano 5

01 Informazioni sulla Sicurezza

• Oracle e Java sono marchi registrati di Oracle

e/o delle sue filiali. Altri nomi possono essere

marchi dei rispettivi proprietari.

• Questo prodotto è dotato di una tecnologia di

protezione dalla copia tutelata da brevetti U.S.A.

e da altri diritti di proprietà intellettuale di Rovi

Corporation. Sono vietati il reverse engineering

• Blu-ray Disc™, Blu-ray™ e i loghi sono marchi

di Blu-ray Disc Association.

• iPad, iPhone, iPod, iPod classic, iPod nano,

iPod shuffle e iPod touch sono marchi di Apple

Inc., registrati negli Stati Uniti e in altri Paesi.

• Questo prodotto utilizza tecnologia Cinavia per

limitare l'uso di copie non autorizzate di film e

video commerciali e delle relative tracce audio.

Se viene rilevato l'uso proibito di una copia non

autorizzata, viene visualizzato un messaggio che

interrompe la riproduzione o la copia.

Per maggiori informazioni sulla tecnologia

Cinavia consultare il centro online di informazioni

ai consumatori di Cinavia all'indirizzo http://

www.cinavia.com. Per richiedere maggiori

informazioni su Cinavia per e-mail inviare un

messaggio con il proprio indirizzo a: Centro di

informazioni ai consumatori di Cinavia, casella

postale 86851, San Diego, CA, 92138, USA."

Questo prodotto è dotato di tecnologia

proprietaria su licenza di Verance Corporation

ed è protetto dal brevetto U.S.A. 7.369.677 e

da altri brevetti U.S.A. e di altri Paesi registrati

e in attesa di registrazione, di una protezione

del copyright e del segreto aziendale per alcuni

aspetti di tale tecnologia. Cinavia è un marchio

di Verance Corporation. Copyright 2004-2010

di Verance Corporation. Verance. Tutti i diritti

riservati. Sono vietati il reverse engineering o lo

• Avviso di licenza open source

- In caso di utilizzo di software open source,

sono disponibili licenze open source nel menu

INFORMAZIONI SULLA SICUREZZA 2 Avvertenza3 Conservazione e gestione dei dischi3 Precauzioni per la manipolazione3 Utilizzo della funzione 3D4 Copyright4 Licenza GUIDA INTRODUTTIVA 7 Compatibilità dei dischi e dei formati8 Loghi dei dischi riproducibili11 Accessori12 Descrizione12 Pannello anteriore13 Pannello posteriore13 Pannello posteriore del subwoofer14 Telecomando16 Installazione del prodotto16 Caso 1: Installazione su supporto16 Caso 2: Installazione a parete 17 Collegamento del nucleo toroidale in ferrite al cavo di alimentazione del subwoofer CONNESSIONI 18 Collegamento degli altoparlanti18 Collegamento del subwoofer19 Componenti degli altoparlanti19 Installazione dei diffusori19 Collegamento degli altoparlanti20 Collegamento dell'antenna FM21 Collegamento di un iPod/iPhone21 Mediante un cavo USB21 Mediante una basetta dock22 Collegamento a un televisore 22

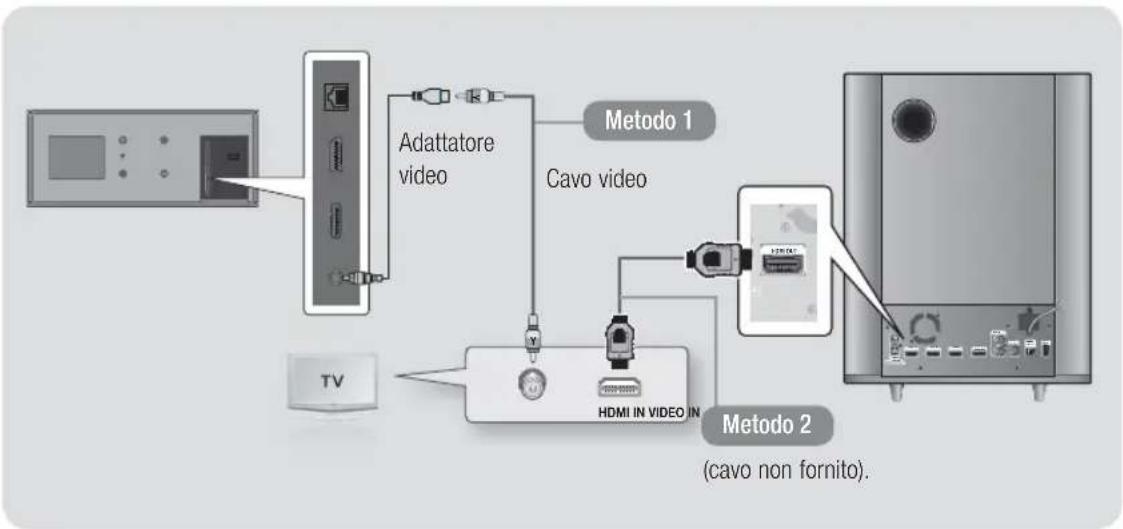

Metodo 1 Collegamento a un televisore con un cavo video - buona qualità 22

Metodo 2 Collegamento a un

televisore con cavo HDMI - qualità

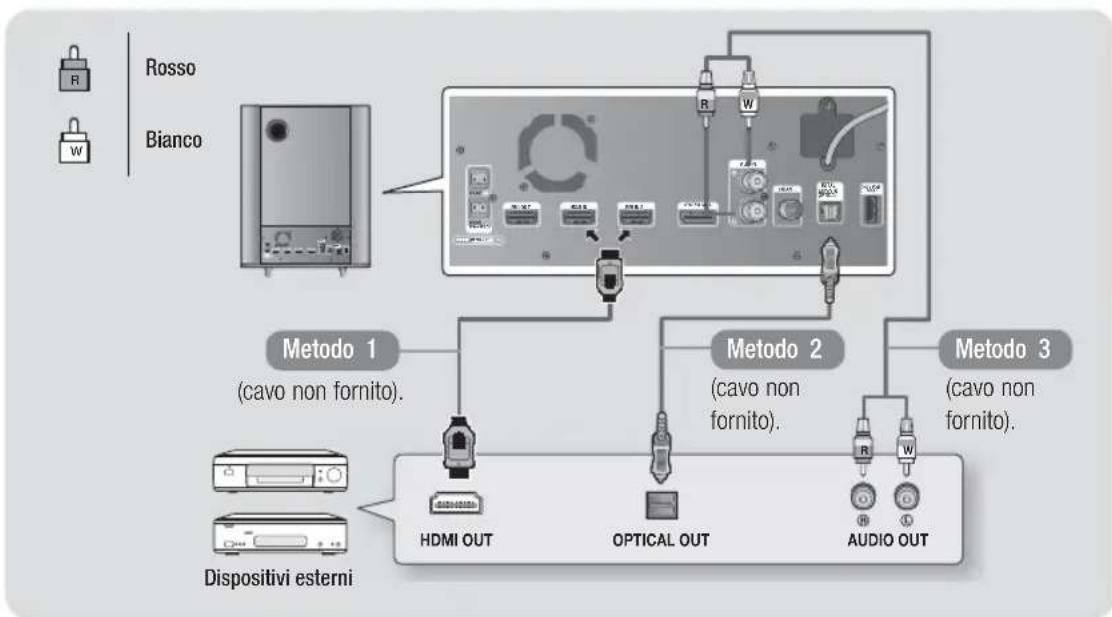

massima (consigliato) 23 Collegamento a dispositivi esterni 23

Metodo 1 INGRESSO HDMI : Collegamento a un componente esterno con cavo HDMI 23

Metodo 2 OTTICO : Collegamento di un componente audio digitale esterno 23

Metodo 3 INGRESSO AUX : Collegamento di un componente analogico esterno24 Collegamento a un router di rete 24 Rete via cavo 24 Rete wireless IMPOSTAZIONI 25 Procedura di impostazione iniziale27 La schermata iniziale27 Accesso alla schermata di impostazione28 Funzioni del menu Impostazioni33 Le reti e Internet37 Aggiornamento del software RIPRODUZIONE MULTIMEDIALE 39 La schermata AllShare Play40 Riproduzione di file su un dispositivo di memorizzazione USB o su iPod/iPhone40 Modelli iPod/iPhone utilizzabili con questo prodotto41 La schermata Funzione41 Riproduzione di DVD commerciali41 Riproduzione di CD commerciali42 Riproduzione di un disco con contenuti registrati dall'utente42 Utilizzo della funzione di rete AllShare44 Controllo della riproduzione video46 Controllo della riproduzione musicale48 Riproduzione di contenuti fotografici48 Utilizzo del menu Strumenti quando un file è selezionato51 Ascolto della radio51 Utilizzo dei tasti degli effetti speciali sul telecomando SERVIZI DI RETE 53 Utilizzo di Smart Hub55 BD-LIVE™ APPENDICE 56 Informazioni aggiuntive62 Risoluzione dei problemi65 Specifiche HT-ES8209_ZG_ITA_0425.indd 6HT-ES8209_ZG_ITA_0425.indd 6 2012-04-25 오후 1:02:282012-04-25 오후 1:02:28Italiano 7 | 02 Guida Introduttiva Compatibilità dei dischi e dei formati

Tipi di dischi e contenuti riproducibili

Supporto Tipo di disco Dim. Dettagli VIDEODisco Blu-rayDisco Blu-ray 3D 12cm Disco BD-ROM o BD-RE/-R registrato in formato BD-RE.DVD-VIDEO, DVD-RW, DVD-R, DVD+RW, DVD+RDVD-VIDEO, DVD+RW/DVD-RW(V)/DVD-R/+R registrati e finalizzati, o supporti di memorizzazione USB contenenti file DivX, MKV, MP4.MUSICACD-RW/-R, DVD-RW/-R, BD-RE/-RMusica registrata su CD-RW/-R, DVD-RW/-R, BD-RE/-R o supporti USB contenenti file MP3 o WMA. FOTO CD-RW/-R, DVD-RW/-R, BD-RE/-RFoto registrate su CD-RW/-R, DVD-RW/-R, BD-RE/-R o supporti USB contenenti file JPEG. |

 Non è possibile utilizzare dischi con diametro da 8cm. L’uso di questi dischi può danneggiare il prodotto.

 Il prodotto potrebbe non riprodurre determinati CD-RW/-R e DVD-R a causa del tipo di disco o delle condizioni di registrazione.

 I dischi DVD-RW/-R non registrati correttamente in formato DVD Video non possono essere riprodotti.

 Il prodotto non riproduce i contenuti registrati su un DVD-R ad una velocità di trasmissione superiore a 10 Mbps.

Il prodotto non riproduce i contenuti registrati su un BD-R o su un dispositivo USB ad una velocità di trasmissione superiore a 30 Mbps.

La funzione di riproduzione potrebbe non essere disponibile con alcuni tipi di disco oppure quando si eseguono operazioni

specifiche, come la modifica dell'angolo di visualizzazione o del formato. Informazioni dettagliate sui dischi sono stampate sulla custodia. Consultarle qualora necessario.

Quando si riproduce un titolo BD-J, il caricamento può richiedere più tempo rispetto a un titolo normale o alcune funzioni potrebbero essere rallentate. Tipi di dischi non riproducibili • HD DVD• DVD-ROM/PD/MV ecc. • DVD-RAM• Super Audio CD(eccetto layer CD) • DVD-RW(modo VR) • CVD/CD-ROM/CDV/CD-G/CD-I/LD (per i CD-G viene riprodotto solo l'audio, non le immagini).• DVD-R da 3,9 GB per authoring. |

È possibile che questo prodotto non risponda a tutti i comandi perché alcuni dischi Blu-ray, DVD e CD consentono di effettuare operazioni

specifiche o limitate e offrono solo alcune funzioni durante la riproduzione. Si noti che non si tratta di un difetto del prodotto.

Samsung non può garantire che questo prodotto sia in grado di riprodurre tutti i dischi contrassegnati dal logo Blu-ray, DVD o CD; i formati

dei dischi si evolvono e potrebbero verificarsi problemi ed errori nella creazione dei software Blu-ray, DVD, CD e/o nella fabbricazione dei dischi.

Per eventuali domande o in caso di difficoltà nella riproduzione di dischi Blu-ray, DVD o CD con questo prodotto, contattare il Centro

assistenza clienti SAMSUNG. Inoltre, fare riferimento al resto di questo manuale utente per ulteriori informazioni sulle restrizioni per la riproduzione.

Alcuni dischi commerciali e alcuni dischi DVD acquistati all'estero potrebbero non essere riproducibili con questo prodotto.

HT-ES8209_ZG_ITA_0425.indd 7HT-ES8209_ZG_ITA_0425.indd 7 2012-04-25 오후 1:02:302012-04-25 오후 1:02:30|

Guida Introduttiva Codice regionaleI prodotti e i dischi sono codificati in base alla regione. Per poter riprodurre un disco, i codici regionali devono corrispondere. Se i codici non corrispondono, il disco non viene riprodotto.Il codice regionale di questo prodotto è indicato sul pannello posteriore del prodotto.Tipo di discoCodice regiona Area Disco Blu-ray A America del Nord, America centrale, America del Sud, Corea, Giappone, Taiwan, Hong Kong e Sud-est asiatico. B Europa, Groenlandia, territori francesi, Medio Oriente, Africa, Australia e Nuova Zelanda. C India, Cina, Russia, Asia centrale e meridionale.DVD-VIDEO 1 USA, territori USA e Canada 2 Europa, Giappone, Medio Oriente, Egitto, Sudafrica, Groenlandia 3 Taiwan, Corea, Filippine, Indonesia, Hong Kong 4 Messico, America del Sud, America centrale, Australia, Nuova Zelanda, Isole del Pacifico, Caraibi 5 Russia, Europa orientale, India, maggior parte dei paesi africani, Corea del Nord, Mongolia 6

 Se il codice regionale di un disco Blu-ray/DVD non corrisponde a quello del prodotto, il prodotto non può riprodurre il disco.Loghi dei dischi riproducibiliDisco Blu-ray Disco Blu-ray 3DBD-LIVE DolbyDTS DivXSistema di trasmissione PAL in UK, Francia, Germania, ecc.

WMA WMA Compatibile con WMA versione 10* Frequenze di campionamento (in kHz) - 8, 11, 16, 22, 32, 44.1, 48* Bit rate - Tutti i bit rate compresi tra 5 kbps e 384 kbps HT-ES8209_ZG_ITA_0425.indd 8HT-ES8209_ZG_ITA_0425.indd 8 2012-04-25 오후 1:02:312012-04-25 오후 1:02:31Italiano 9

02 Guida Introduttiva

File video supportati

Estensione file Contenitore Codec video Risoluzione

- Anche se il file è codificato con un codec supportato elencato sopra, potrebbe non essere riprodotto

se il contenuto è danneggiato.

- La normale riproduzione non è garantita se le informazioni del contenitore del file sono errate o se il file

stesso è danneggiato.

- La riproduzione dei file con un numero di bit/fotogrammi superiore alla norma potrebbe avanzare a

- La funzione di ricerca (salto) non è disponibile se la tabella degli indici del file è danneggiata.

- Se si riproduce un file da remoto collegandosi alla rete, la riproduzione video potrebbe avanzare a scatti

a seconda della velocità della rete.

HT-ES8209_ZG_ITA_0425.indd 9HT-ES8209_ZG_ITA_0425.indd 9 2012-04-25 오후 1:02:332012-04-25 오후 1:02:33|

 Decoder video - Supporta fino a H.264 livello 4.1 - Non supporta H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD - MPEG4 SP, ASP :Al di sotto di 1280 x 720: Max. 60 fotogrammiAl di sopra di 1280 x 720: Max. 30 fotogrammi - Non supporta GMC 2 o superiore

 Decoder audio - Supporta WMA 7, 8, 9 e Standard - Non supporta i file multicanale WMA 9 PRO se il numero di canali è superiore a 2 o se i file richiedono la decodifica audio lossless. - Non supporta la frequenza di campionamento WMA mono 22.050 Hz 

Formati file supportati per i sottotitoli

DIVx *.ttxt, *.smi, *.srt, *.sub, *.txt Note sul collegamento USB • Il prodotto è compatibile con supporti di memorizzazione USB, lettori MP3, videocamere digitali e lettori schede USB.• Il prodotto non supporta nomi di file o cartelle di lunghezza superiore a 128 caratteri.• Alcuni dispositivi USB/videocamere digitali possono non essere compatibili con il prodotto.• Il prodotto supporta sistemi file FAT 16, FAT 32 e NTFS.• Collegare i dispositivi USB direttamente alla porta USB del prodotto. Se si utilizza un cavo USB per il collegamento possono verificarsi problemi di compatibilità.• Se si inserisce più di un dispositivo di memoria in un lettore multischeda, possono verificarsi problemi di funzionamento.• Il prodotto non supporta il protocollo PTP.• Non scollegare il dispositivo USB durante il processo di "caricamento".• Maggiore è la risoluzione dell'immagine, maggiore è il ritardo nella visualizzazione.• Questo prodotto non riproduce file MP3 con DRM (Digital Rights Management) scaricato da siti commerciali.• Il prodotto supporta solo video inferiori a 30 fps (frequenza fotogrammi).• Il prodotto è compatibile solo con dispositivi di archiviazione di massa (Mass Storage Class, MSC) USB, come le unità Thumb e le unità HDD USB. (Le unità HUB non sono supportate).• Alcuni dispositivi HDD USB, lettori multischeda e unità Thumb possono non essere compatibili con questo prodotto.• Se alcuni dispositivi USB richiedono troppa potenza, possono essere limitati dal dispositivo di sicurezza del circuito.• Se la riproduzione da un HDD USB è instabile, aumentare la potenza collegando l'HDD ad una presa di rete. Se il problema persiste, contattare il costruttore dell'HDD USB.• È necessario rimuovere in sicurezza il dispositivo di memorizzazione USB (eseguendo la funzione "Rimoz. sicura USB") per evitare possibili danni alla memoria USB.Premere il tasto HOME per passare al menu principale, quindi premere il tasto GIALLO (C) e il tasto E

. • SAMSUNG non è responsabile per danni ai file o perdite di dati. AVCHD

(Advanced Video Codec High Definition) • Questo prodotto può riprodurre dischi AVCHD. Questi dischi sono registrati e utilizzati normalmente nelle videocamere.• AVCHD è un formato per videocamere digitali ad alta definizione.• Il formato MPEG-4 AVC/H.264 comprime le immagini con maggiore efficienza rispetto al formato di compressione tradizionale.• Alcuni dischi in formato AVCHD utilizzano il formato "x.v.Colour". Questo prodotto può riprodurre dischi in formato AVCHD che utilizzano il formato "x.v.Colour".• "x.v.Colour" è un marchio di Sony Corporation.• "AVCHD" e il logo AVCHD sono marchi di Matsushita Electronic Industrial Co., Ltd. e di Sony Corporation. |

 Alcuni dischi AVCHD non si possono riprodurre, a seconda delle condizioni di registrazione.

 I dischi AVCHD devono essere finalizzati.

 "x.v.Colour" offre una gamma di colori più ampia di quella dei normali dischi per videocamere DVD.

 È possibile che alcuni dischi in formato DivX, MKV e MP4 non vengano riprodotti a seconda della risoluzione video e della frequenza dei fotogrammi. HT-ES8209_ZG_ITA_0425.indd 10HT-ES8209_ZG_ITA_0425.indd 10 2012-04-25 오후 1:02:332012-04-25 오후 1:02:33Italiano 11 | 02 Guida Introduttiva Accessori

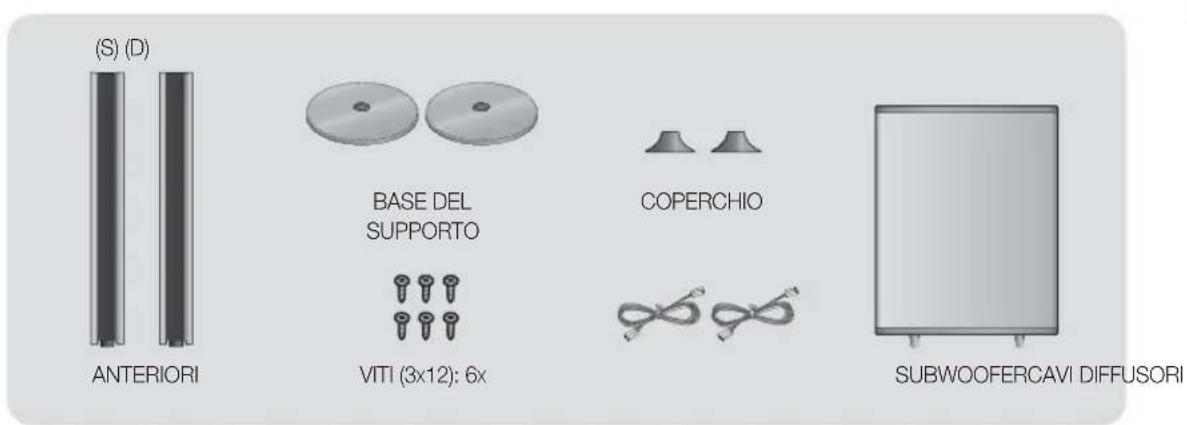

Controllare di seguito gli accessori forniti.FUNCTIONDISC MENU TITLE MENU MUTE S/W LEVELTOOLSRETURN EXIT INFO MO/ST 3D SOUNDSOUND'ĺ' vTuner

POPUP RECEIVERSLEEP BD TV TUNERMEMORYSUBTITLESMART SEARCH ABCD EFFECT HUB VOL TUNING

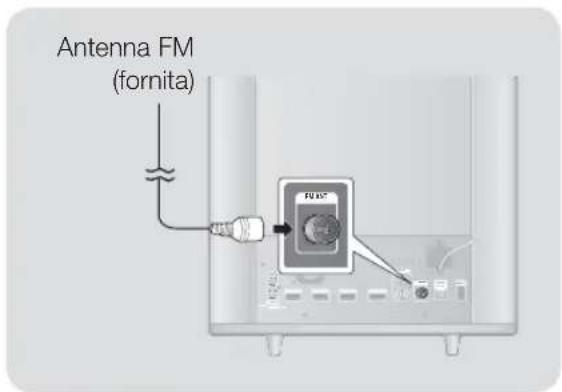

/ CH TV SOURCE FULL SCREEN RE PE ATHOME Cavo video Antenna FM Dock per iPodManuale utente Panno morbido Adattatore video Telecomando/batterie (formato AAA)(Per il cavo di alimentazione)

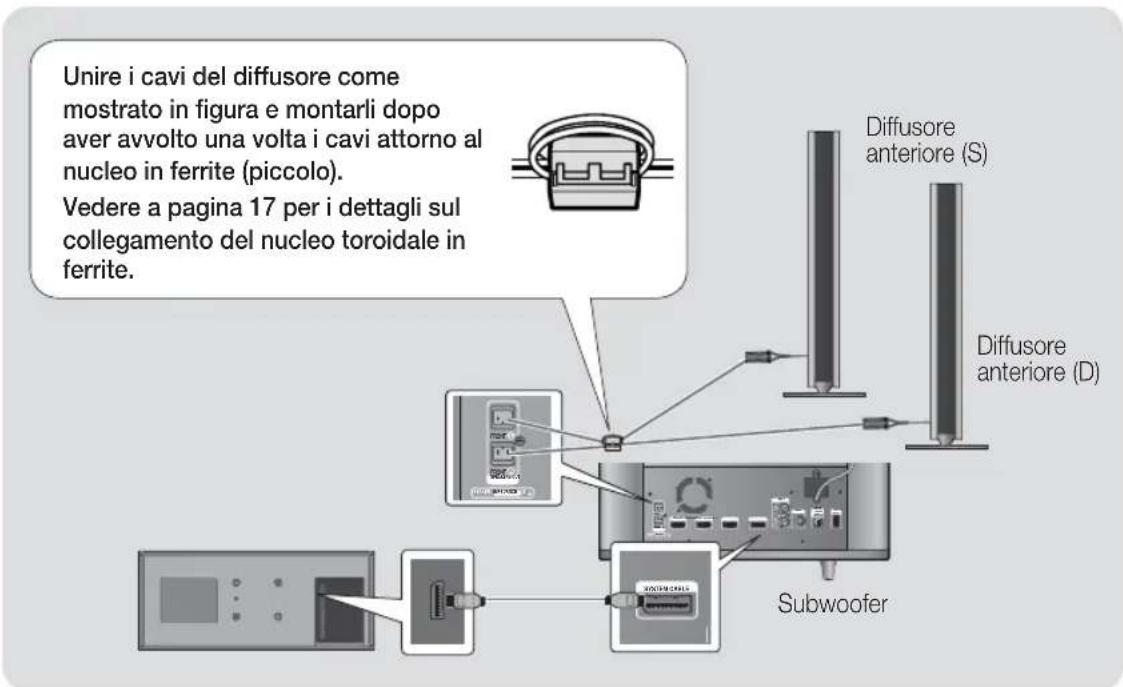

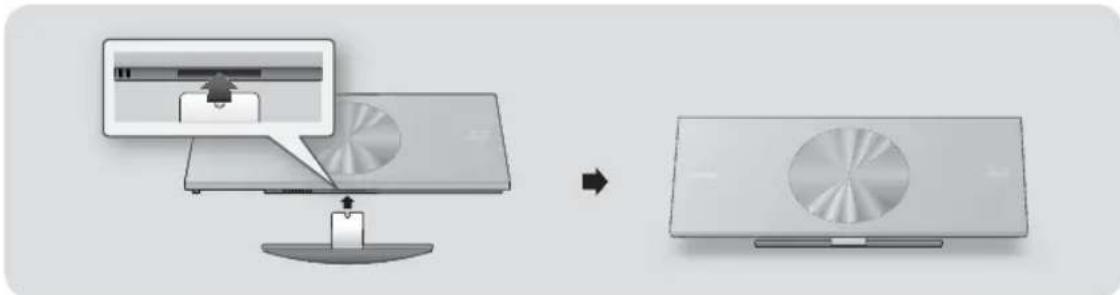

(piccolo)(Per il cavo del diffusore) Gruppo sostegno/

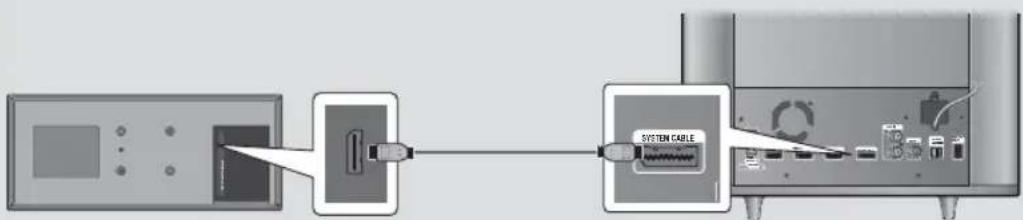

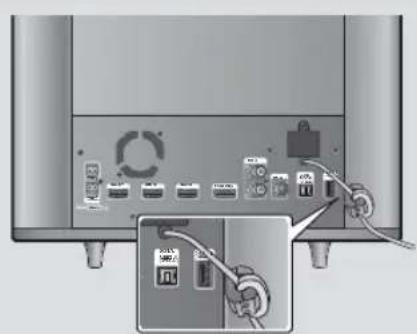

Cavo di sistema Nucleo toroidale in ferrite Viti, piastra e staffa per montaggio

 Il cavo di sistema è un cavo speciale disponibile soltanto per il prodotto, non è un cavo HDMI.  Le figure e le illustrazioni di questo manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.  È possibile che vengano addebitate delle spese amministrative nei seguenti casia. L'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale) b. L'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale).  L'importo di tale quota amministrativa verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione. HT-ES8209_ZG_ITA_0425.indd 11HT-ES8209_ZG_ITA_0425.indd 11 2012-04-25 오후 1:02:342012-04-25 오후 1:02:34|

VANO DEL DISCORIPRODUZIONE/PAUSAARRESTO INVIOESPULSIONEDISPLAYFUNZIONESENSORE TELECOMANDOPORTA USB ACCENSIONE | NOTA |

 Quando il prodotto visualizza il menu del disco Blu-ray, non è possibile avviare il filmato premendo il tasto 6 sul prodotto o sul telecomando. Per riprodurre il filmato, è necessario selezionare Riproduci filmato o Avvio nel menu del disco, quindi premere il tasto E

. Girare con il dito lungo il bordo esterno dei tasti funzione come indicato in figura. Girando in senso orario, il volume aumen-ta. Girando in senso antiorario, il volume diminuisce. | NOTA |

 Se si gira troppo rapidamente, la regolazione del volume potrebbe non avvenire. HT-ES8209_ZG_ITA_0425.indd 12HT-ES8209_ZG_ITA_0425.indd 12 2012-04-25 오후 1:02:392012-04-25 오후 1:02:39Italiano 13

02 Guida Introduttiva

Per aggiornare il software del prodotto attraverso il jack ONLY FOR UPDATE (SOLO PER AGGIORNAMENTO), utilizzare una

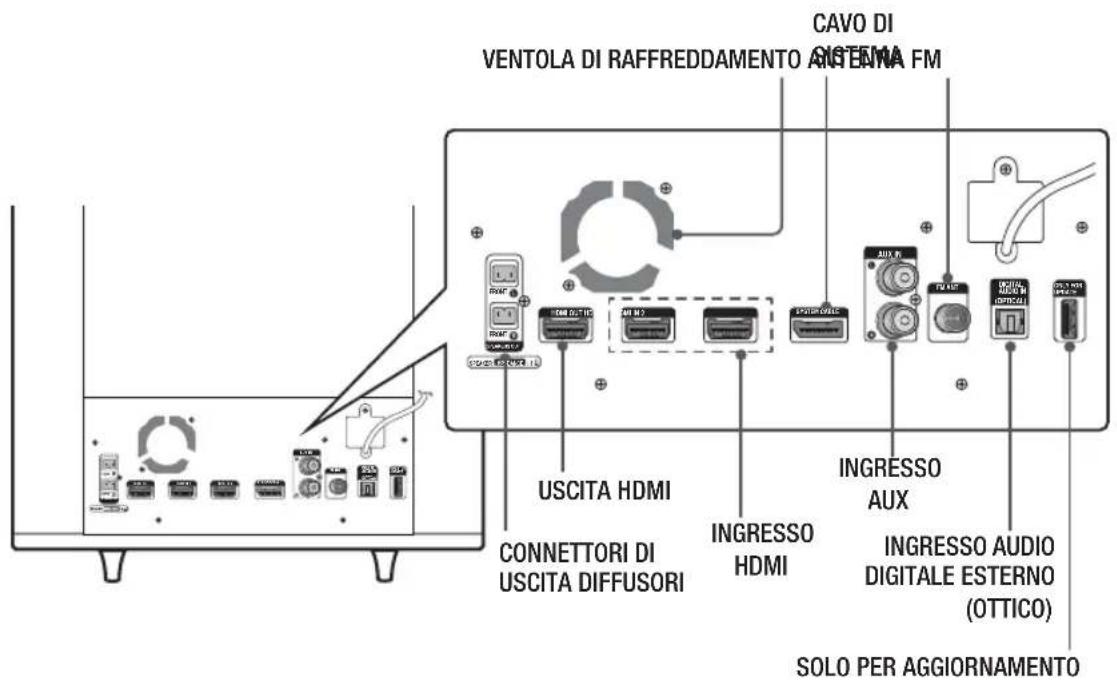

Verificare che su tutti i lati del sistema home cinema ci siano almeno 10 centimetri di spazio libero per garantire una

ventilazione adeguata. Non ostruire la ventola di raffreddamento e i fori di ventilazione.

HT-ES8209_ZG_ITA_0425.indd 13HT-ES8209_ZG_ITA_0425.indd 13 2012-04-25 오후 1:02:402012-04-25 오후 1:02:40|

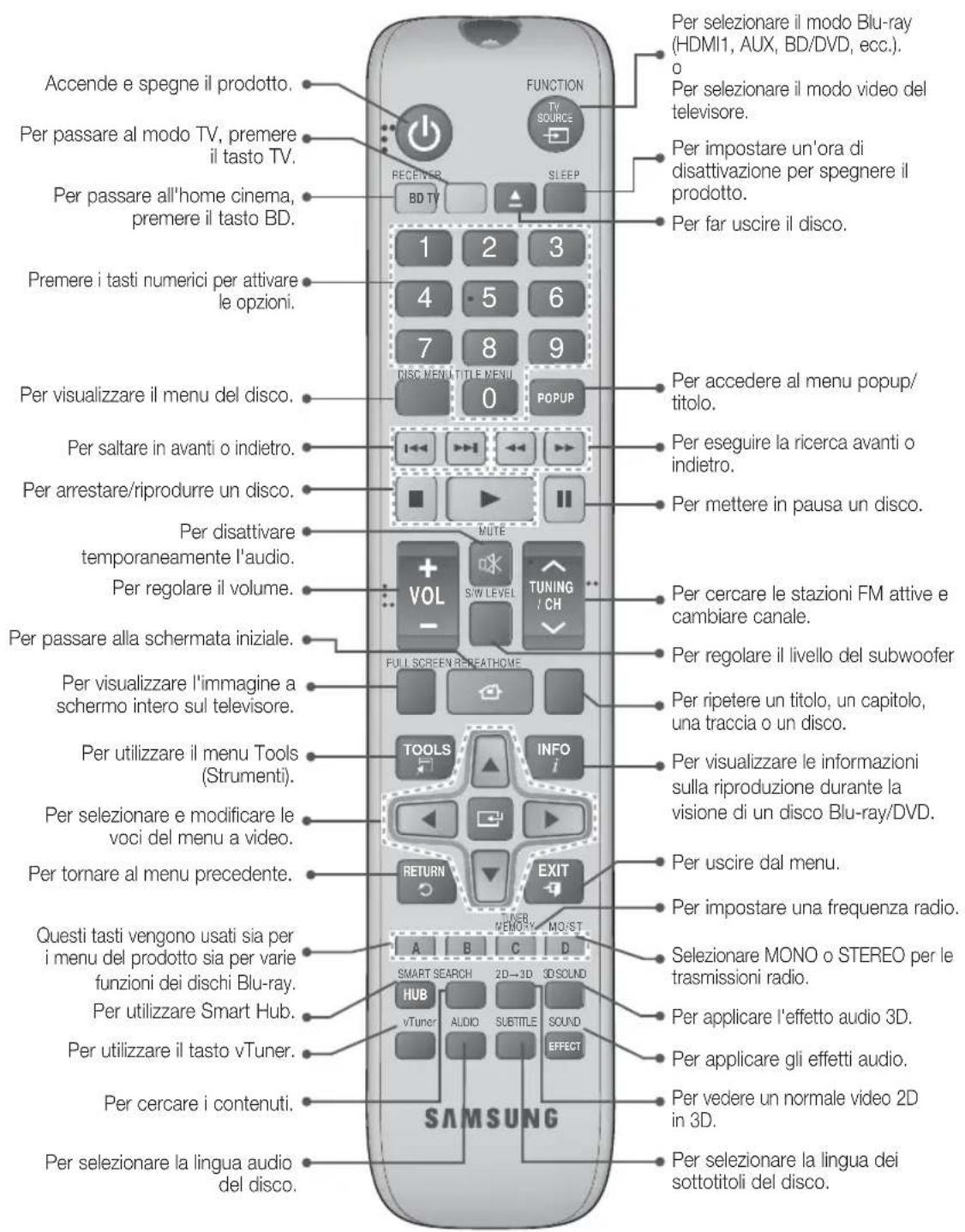

POPUP RECEIVERSLEEP BD TV TUNERMEMORYSUBTITLESMART SEARCH ABCD EFFECT HUB VOL TUNING

/ CH TV SOURCE FULL SCREEN REPEATHOME Accende e spegne il prodotto.Per passare all'home cinema, premere il tasto BD.Premere i tasti numerici per attivare le opzioni.Per saltare in avanti o indietro.Per regolare il volume.Per disattivare temporaneamente l'audio.Per visualizzare l'immagine a schermo intero sul televisore.Per passare alla schermata iniziale.Per selezionare e modificare le voci del menu a video.Per tornare al menu precedente.Questi tasti vengono usati sia per i menu del prodotto sia per varie funzioni dei dischi Blu-ray.Per visualizzare il menu del disco.Per utilizzare il menu Tools (Strumenti).Per utilizzare Smart Hub.Per selezionare la lingua audio del disco.Per passare al modo TV, premere il tasto TV.Per arrestare/riprodurre un disco.Per cercare i contenuti.Per utilizzare il tasto vTuner.Per applicare gli effetti audio.Per impostare un'ora di disattivazione per spegnere il prodotto.Per selezionare il modo Blu-ray (HDMI1, AUX, BD/DVD, ecc.). o Per selezionare il modo video del televisore.Selezionare MONO o STEREO per le trasmissioni radio.Per eseguire la ricerca avanti o indietro.Per mettere in pausa un disco.Per cercare le stazioni FM attive e cambiare canale.Per regolare il livello del subwooferPer accedere al menu popup/titolo.Per uscire dal menu.Per visualizzare le informazioni sulla riproduzione durante la visione di un disco Blu-ray/DVD.Per impostare una frequenza radio.Per ripetere un titolo, un capitolo, una traccia o un disco.Per vedere un normale video 2D in 3D.Per selezionare la lingua dei sottotitoli del disco.Per applicare l'effetto audio 3D.Per far uscire il disco. HT-ES8209_ZG_ITA_0425.indd 14HT-ES8209_ZG_ITA_0425.indd 14 2012-04-25 오후 1:02:412012-04-25 오후 1:02:41Italiano 15 |

02 Guida Introduttiva

Inserimento delle batterie nel

telecomando Tipo batterie: AAA 21

Assicurarsi che la batteria venga posta con i poli positivo

e negativo in corrispondenza dei simboli "+" e "-" riportati

durano circa un anno.

Il telecomando ha una portata di circa 7 metri dal prodotto

Impostazione del telecomando

Il telecomando consente di controllare determinate

funzioni del televisore.

Per comandare il televisore con il telecomando

1 . Premere il tasto TV per impostare il

telecomando sul modo TV.

2 . Accendere il televisore.

3 . Tenendo premuto il tasto ACCENSIONE,

inserire il codice corrispondente alla marca

del proprio televisore.

• Se nella tabella sono riportati più codici per

il proprio televisore, inserirne uno per volta

per individuare quello giusto.

• Esempio: Per un televisore Samsung

Tenendo premuto il tasto ACCENSIONE,

utilizzare i tasti numerici per inserire 00. Se

non funziona, provare con 15, poi con 16,

4 . Se il televisore si spegne, l'impostazione è

• È possibile utilizzare i tasti di ACCENSIONE

del televisore, VOLUME, CANALE e i tasti

Il telecomando potrebbe non funzionare con i televisori di

alcune marche. Inoltre, per alcune marche di televisore

potrebbe non essere possibile eseguire alcune operazioni.

Per impostazione predefinita, il telecomando funziona con

Installazione del prodotto È possibile installare il prodotto su un supporto o appenderlo alla parete. Quando si installa il prodotto, assicurarsi di lasciare spazio sufficiente per inserire un disco. Altrimenti il prodotto non sarà utilizzabile normalmente.Precauzioni per l'installazione• Se si installa il prodotto a parete, la parete deve essere piatta e verticale. • Evitare di installare il prodotto in aree con temperature o umidità elevate, o su una parete non in grado di sostenerne il peso. • Verificare la resistenza della parete. Se la parete non è sufficientemente resistente per sostenere il prodotto, rinforzarla prima dell'installazione. • Controllare il materiale di cui è composta la parete. Se la parete è realizzata in cartongesso, marmo o acciaio, acquistare ed utilizzare tasselli e viti di fissaggio appropriati. • Collegare tutti i cavi dei dispositivi esterni (televisore, ecc.) al prodotto prima di installarlo.

• Per l'installazione del prodotto su cartongesso (parete asciutta), si raccomanda di inserire dietro alla parete una borchia a cui avvitare le viti di supporto. • Per prevenire scosse elettriche, assicurarsi che il prodotto sia spento prima di procedere all'installazione. • Non aggrapparsi al prodotto installato ed evitare di sottoporlo a urti. • Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi.

• Se si installa il prodotto a parete, assicurarsi che i bambini non possano tirare i cavi di collegamento, perché questo potrebbe provocare la caduta del prodotto. Caso 1: Installazione su supporto Per l'installazione su supporto, inserire il sostegno nella fessura inferiore del prodotto. Caso 2: Installazione a parete

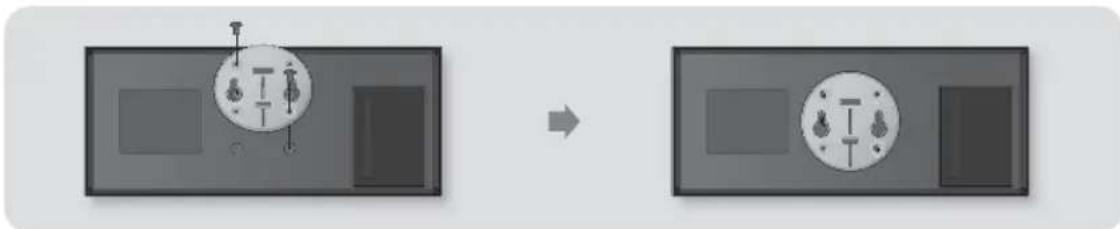

1. Inserire la piastra nella scanalatura posteriore del prodotto per dischi Blu-ray. Inserire le due viti come indicato di seguito e avvitarle in senso orario per fissarla. HT-ES8209_ZG_ITA_0425.indd 16HT-ES8209_ZG_ITA_0425.indd 16 2012-04-25 오후 1:02:452012-04-25 오후 1:02:45Italiano 17

02 Guida Introduttiva

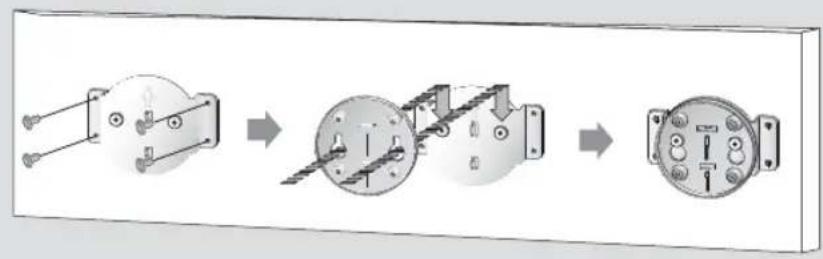

2. Posizionare la staffa per montaggio a parete in modo che il lato con la freccia sia rivolto verso l'alto

e fissarla alla parete con quattro viti (non incluse). Inserire le viti in una borchia o nei tasselli per

garantire un supporto sicuro. Una volta installata la piastra, inserire il lettore di dischi Blu-ray nelle

apposite fessure della staffa per montaggio a parete.

Le viti della staffa per montaggio a parete non sono comprese. Acquistare viti (e tasselli) adatti al tipo di parete.

Assicurarsi che il prodotto sia installato ritto a terra oppure appeso alla parete. Se il prodotto viene posizionato coricato a

terra, potrebbe non funzionare correttamente.

Collegamento del nucleo toroidale in ferrite al cavo di alimentazione del subwoofer

Se si collega un nucleo toroidale in ferrite al cavo di

alimentazione del subwoofer si può contribuire ad

evitare le interferenze RF provenienti dai segnali radio.

1. Tirare la linguetta di fissaggio del nucleo

toroidale in ferrite per aprirlo.

2. Avvolgere due volte il cavo di alimentazione del

3. Collegare il nucleo toroidale in ferrite al cavo di

alimentazione del subwoofer come indicato in

figura e premerlo finché non si aggancia.

FRONTFRONTSPEAKER IMPEDANCE : 3SPEAKERS OUTFM ANTAUX IN DIGITAL AUDIO IN

Connessioni Questa sezione descrive vari metodi per collegare il prodotto ad altri componenti esterni.Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. Collegamento degli altoparlanti

Collegamento del subwoofer Per attivare il prodotto, è necessario collegare il subwoofer al prodotto utilizzando il cavo di sistema. La maggior parte dei collegamenti esterni compresi l'alimentazione, i diffusori e il televisore avviene attraverso il subwoofer. VIDEO OUT iPod SYSTEM CABLE LANFRONTFRONT SPEAKER IMPEDANCE : 3

SPEAKERS OUT FM ANT AUX IN DIGITAL AUDIO IN

 Non collegare o scollegare il cavo di sistema quando è collegato il cavo di alimentazione. In caso contrario il prodotto potrebbe danneggiarsi. Altoparlanti

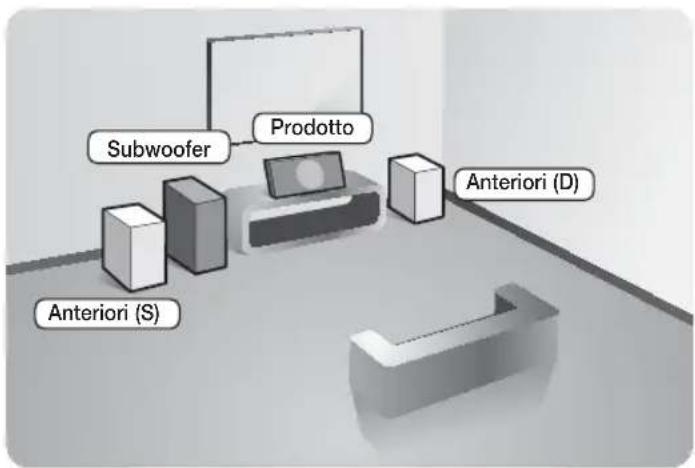

anteriori ei Posizionare questi altoparlanti davanti alla posizione di ascolto; devono essere rivolti verso l'interno (di circa 45°), in direzione dell'ascoltatore. Posizionare gli altoparlanti in modo che i tweeter si trovino all'altezza dell'orecchio dell'ascoltatore.

Subwoofer La posizione del subwoofer non è molto rilevante. Posizionarlo dove si preferisce.Posizionamento del prodottoSistemarlo su un supporto, sul ripiano di un mobile o nel mobile sotto la TV.Selezione della posizione di ascoltoLa posizione di ascolto deve essere situata, rispetto al televisore, ad una distanza pari a circa 2,5 - 3 volte il formato del televisore. Ad esempio, se lo schermo è da 46 pollici, collocare la posizione di ascolto ad una distanza dallo schermo compresa tra 2,92 e 3,5 metri dallo schermo. Anteriori (S)

Componenti degli altoparlanti

Collegamento degli altoparlanti

Dopo aver montato il diffusore come spiegato in precedenza, far corrispondere gli altri colori del cavo del

diffusore a quelli del connettore dei diffusori del subwoofer, quindi inserire il cavo.

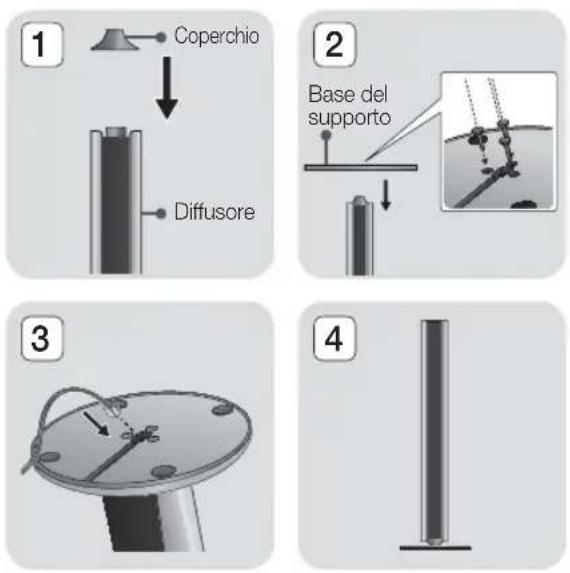

Installazione dei diffusori

1. Mettere il coperchio sulla parte inferiore del

2. Capovolgere la base del supporto e collegarla

al diffusore. Quindi, utilizzando un cacciavite,

inserire in senso orario le viti nei 3 fori.

3. Inserire il cavo del diffusore nel foro sulla parte

inferiore della base del supporto.

4. Una volta installato, il diffusore appare come

mostrato in figura. Ripetere questi passi per

installare l'altro diffusore. SUBWOOFERCAVI DIFFUSORICOPERCHIOANTERIORIBASE DEL SUPPORTOVITI (3X12): 6X(S) (D) 2

Non lasciar giocare i bambini con i diffusori o nelle loro vicinanze. La caduta di un diffusore potrebbe provocare lesioni.

Tenere il subwoofer lontano dalla portata dei bambini per impedire che mettano le mani o introducano oggetti nel condotto (foro) dello stesso.

 Non appendere il subwoofer alla parete dal condotto (foro). | NOTA |

Se si colloca un diffusore vicino al televisore, i colori dello schermo potrebbero apparire distorti a causa del campo magnetico.

Collegamento dell'antenna FM 1 . Collegare l'antenna FM fornita al relativo connettore.2 . Muovere lentamente il filo dell'antenna finché non si trova una posizione con una buona ricezione, quindi fissarlo a un muro o a un'altra superficie rigida. | NOTA |

 Questo prodotto non riceve le trasmissioni AM. FRONTFRONT SPEAKER IMPEDANCE : 3

SPEAKERS OUT FM ANT AUX IN DIGITAL AUDIO IN

SPEAKERS OUT Diffusore anteriore (S)SubwooferDiffusore anteriore (D)Unire i cavi del diffusore come mostrato in figura e montarli dopo aver avvolto una volta i cavi attorno al nucleo in ferrite (piccolo).Vedere a pagina 17 per i dettagli sul collegamento del nucleo toroidale in ferrite. HT-ES8209_ZG_ITA_0425.indd 20HT-ES8209_ZG_ITA_0425.indd 20 2012-04-25 오후 1:03:132012-04-25 오후 1:03:13Italiano 21 |

Collegamento di un iPod/iPhone

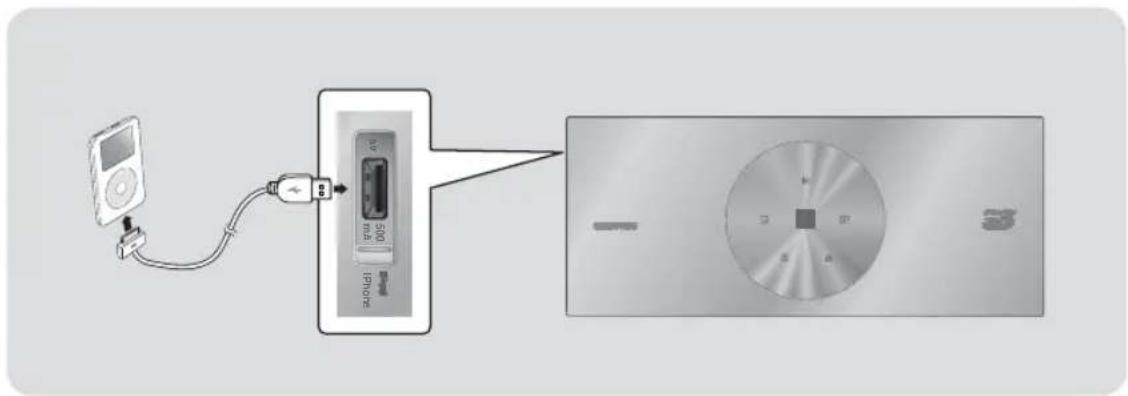

Mediante un cavo USB Utilizzando il cavo USB, collegare un iPod/iPhone alla porta USB sul lato sinistro.

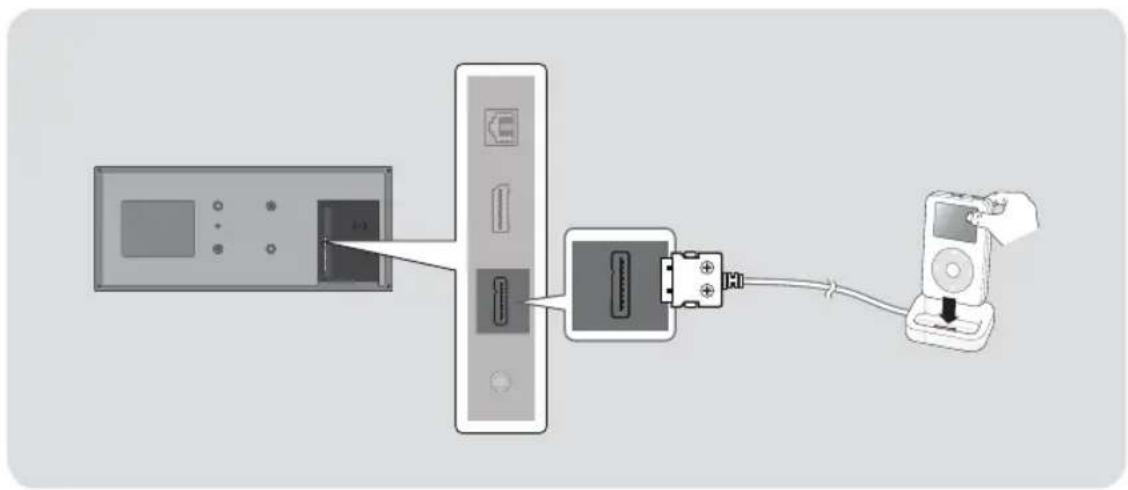

Mediante una basetta dock

Per guardare sulla TV un video dell’iPod, occorre collegare il connettore VIDEO OUT del prodotto al

connettore VIDEO IN della TV. Vedere pagina 22.

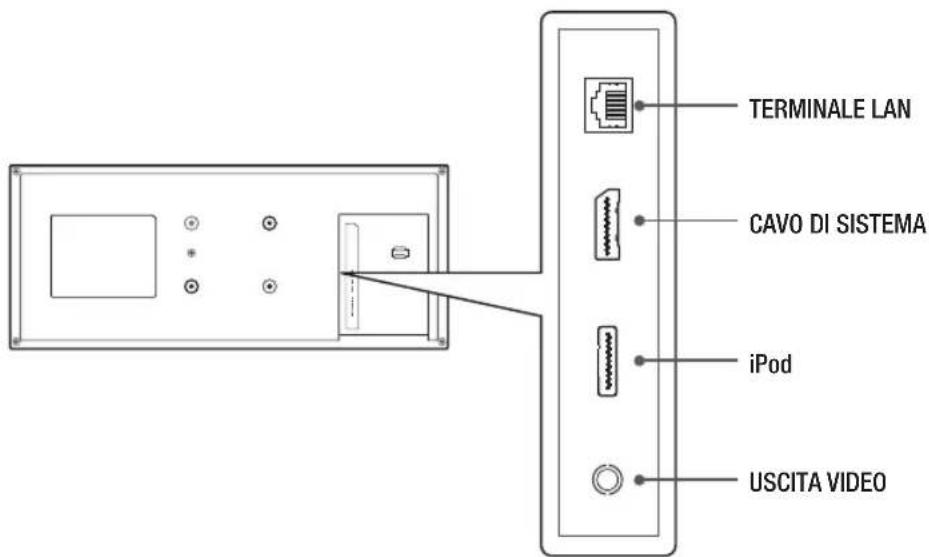

VIDEO OUT iPod SYSTEM CABLE LAN

Assicurarsi di collegare il connettore dock in modo che le viti siano rivolte verso l'alto.

Collegamento a un televisore Selezionare il metodo 1 o il metodo 2. • Se il telecomando del prodotto è stato impostato per il funzionamento con il televisore, premere il tasto TV SOURCE

sul telecomando e selezionare la corretta sorgente esterna dall'elenco di sorgenti TV (HDMI, ingresso video, ecc.) per visualizzare il video dal sistema home cinema.FRONTFRONT SPEAKER IMPEDANCE : 3

SPEAKERS OUT FM ANT AUX IN DIGITAL AUDIO IN

VIDEO OUT iPod SYSTEM CABLE LAN HDMI IN VIDEO IN Y Y Metodo 1Adattatore videoCavo videoMetodo 2(cavo non fornito). Metodo 1 Collegamento a un televisore con un cavo video - buona qualità Collegare il cavo video fornito tra il connettore VIDEO OUT nella parte posteriore del prodotto e il connettore VIDEO IN sul televisore. Metodo 2 Collegamento a un televisore con cavo HDMI - qualità massima (consigliato) Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT sulla parte posteriore del subwoofer e il connettore HDMI IN del televisore. | NOTA |

Il connettore VIDEO OUT ha sempre una risoluzione di uscita di 576i/480i, indipendentemente dalla risoluzione impostata nel menu di configurazione.

Non collegare l'unità tramite un videoregistratore. I segnali video inviati dai videoregistratori potrebbero essere influenzati da sistemi di protezione del copyright, facendo risultare distorta l'immagine sul televisore. HT-ES8209_ZG_ITA_0425.indd 22HT-ES8209_ZG_ITA_0425.indd 22 2012-04-25 오후 1:03:372012-04-25 오후 1:03:37Italiano 23

Collegamento a dispositivi esterni

Per selezionare il modo corretto per un dispositivo esterno, premere il tasto FUNCTION. Ogni volta che si preme

il tasto, il modo cambia in questo ordine : BD/DVD

Metodo 1 INGRESSO HDMI : Collegamento a un componente esterno con cavo HDMI Collegare un cavo HDMI (non fornito) tra il connettore HDMI IN sulla parte posteriore del subwoofer e il

connettore HDMI OUT del dispositivo digitale.  Selezionare il modo HDMI1 o HDMI2.

Metodo 2 OTTICO : Collegamento di un componente audio digitale esterno

Per collegare l'uscita audio digitale dei componenti con segnale audio digitale quali ricevitori via cavo e via

satellite (Set-Top box).

Utilizzando un cavo ottico digitale (non fornito), collegare il connettore di ingresso ottico digitale del

subwoofer al connettore di uscita ottico digitale del dispositivo digitale esterno.

Selezionare il modo D. IN.

Metodo 3 INGRESSO AUX : Collegamento di un componente analogico esterno

Utilizzando un cavo audio RCA (non fornito ), collegare il connettore di ingresso AUDIO del subwoofer al

connettore di uscita AUDIO del componente analogico esterno.  Selezionare il modo AUX.

• Assicurarsi di abbinare correttamente i colori dei connettori del cavo ai rispettivi connettori di ingresso e di

Per vedere il video di un ricevitore per TV via cavo/ricevitore satellitare è necessario collegare la relativa uscita video

direttamente a un televisore.

Questo sistema supporta frequenze di campionamento digitale di 32 kHz o superiori di apparecchi digitali esterni.

Questo sistema supporta solo l'audio DTS e Dolby Digital. L'audio MPEG, un formato bitstream, non è supportato.

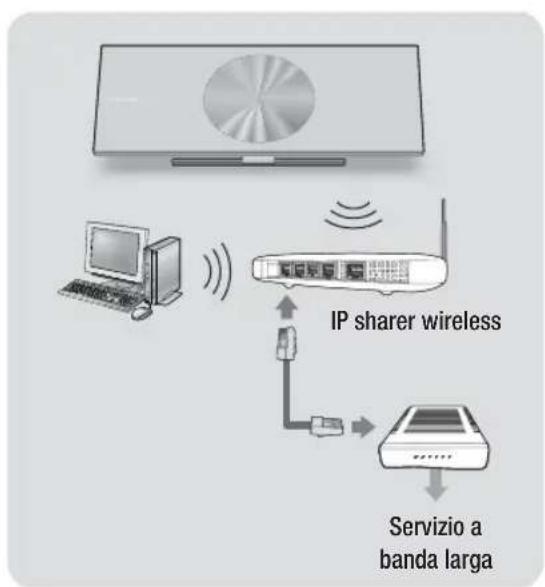

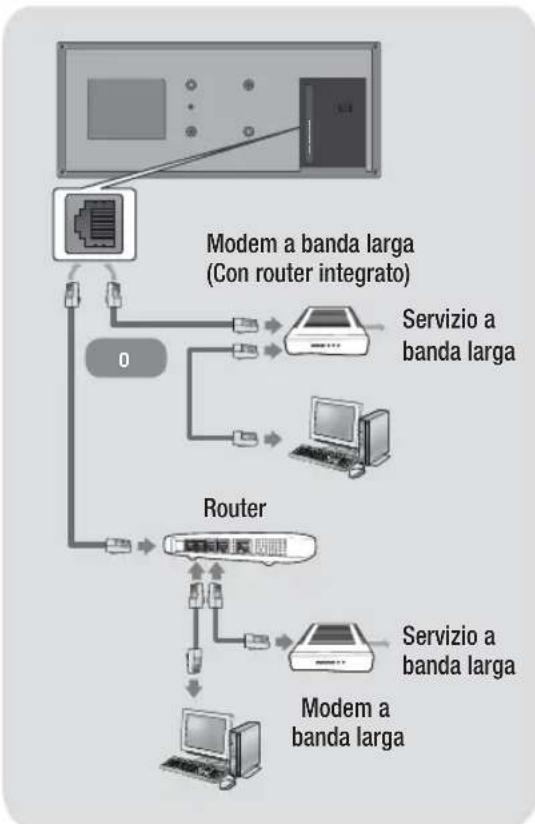

Collegamento a un router di rete È possibile collegare il prodotto al router di rete utilizzando uno dei metodi di seguito illustrati. Rete via cavo

VIDEO OUT iPod SYSTEM CABLE LAN Servizio a banda largaServizio a banda largaModem a banda larga(Con router integrato)Modem a banda largaRouter o

 È possibile che, in base al router utilizzato o alla politica adottata dall'ISP, l'accesso Internet al server di aggiornamento del software Samsung non sia permesso. Per ulteriori informazioni, contattare l'ISP (provider di servizi Internet).

 Gli utenti DSL sono invitati a utilizzare un router per stabilire una connessione alla rete.

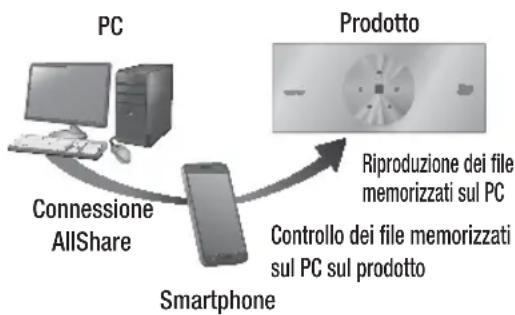

 Per utilizzare la funzione AllShare Play, è necessario collegare il PC alla rete come mostrato nella figura a sinistra.La connessione può essere via cavo o wireless. Rete wireless Servizio a banda largaIP sharer wireless | NOTA |

 Se il router IP wireless supporta DHCP, questo prodotto può usare un indirizzo IP statico o DHCP per collegarsi alla rete wireless.

 Impostare il router IP wireless sul modo infrastruttura. Il modo ad-hoc non è supportato.

 Il prodotto supporta solo i seguenti protocolli wireless di codici di sicurezza: - WEP (OPEN/SHARED), WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES)

 Selezionare un canale sul router IP wireless non attualmente in uso. Se il canale impostato per il router IP wireless è attualmente utilizzato da un altro dispositivo nelle vicinanze, ciò provocherà interferenze e problemi di comunicazione.

 Se è selezionato il modo Pure High-throughput (Greenfield) 802.11n e il tipo di crittografia del router o del punto di accesso è impostato su WEP, TKIP o TKIP-AES (WPS2Mixed), il prodotto non supporterà una connessione conforme alle nuove specifiche di certificazione Wi-Fi.

 Una rete LAN wireless, a causa della sua natura, può provocare interferenze a seconda delle condizioni operative (prestazioni AP, distanza, ostacoli, interferenze dovute ad altri dispositivi radio, ecc.). HT-ES8209_ZG_ITA_0425.indd 24HT-ES8209_ZG_ITA_0425.indd 24 2012-04-25 오후 1:03:402012-04-25 오후 1:03:40Italiano 25

Procedura di impostazione iniziale

• Il menu principale non appare se non si configurano le

impostazioni iniziali.

• L'OSD (On Screen Display) del prodotto potrebbe

cambiare dopo l'aggiornamento della versione del

• I passi da eseguire per accedere possono variare a

seconda del menu selezionato.

1 . Accendere il televisore dopo aver collegato

il prodotto, quindi accendere il prodotto.

Quando si attiva il prodotto per la prima

volta, viene visualizzata automaticamente la

schermata Lingua delle impostazioni iniziali.

2 . Utilizzare i tasti ▲▼◄► sul telecomando

per selezionare la lingua desiderata, quindi

premere due volte il tasto

visualizzata la schermata Iniziale.

3 . Premere il tasto

configurazione. Viene visualizzata la

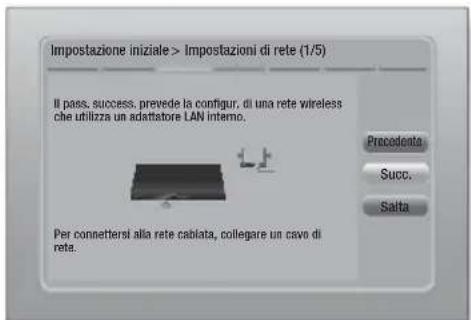

schermata Impostazioni di rete. Il pass. success. prevede la configur. di una rete wireless che utilizza un adattatore LAN interno.Per connettersi alla rete cablata, collegare un cavo di rete.PrecedenteSaltaSucc.Impostazione iniziale > Impostazioni di rete (1/5) 4 . Premere il tasto

connessione di rete wireless del prodotto

o selezionare Salta, quindi premere il tasto

per saltare la configurazione della rete.

Selezionando Salta si va al passo 12.

Per impostazione predefinita il prodotto avvia la procedura

di connessione di rete wireless. Per impostare una

connessione via cavo, selezionare Salta, quindi andare a

"Configurazione del collegamento alla rete" a pagina 33

dopo il completamento della procedura di impostazione

Se si salta la configurazione della rete wireless, andare a

"Rete wireless" a pagina 34 per impostare in seguito la

connessione di rete wireless del prodotto.

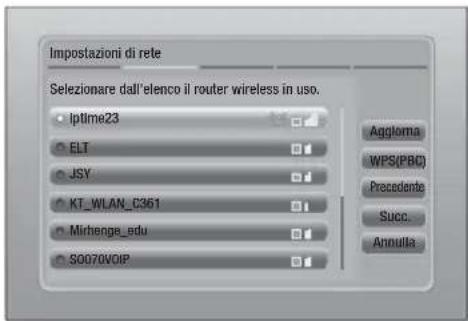

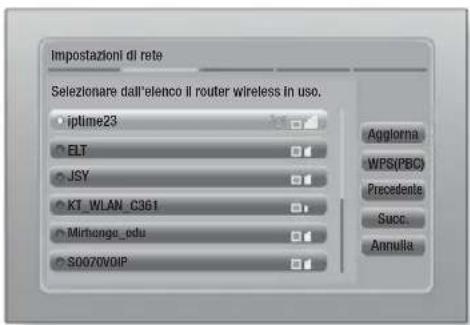

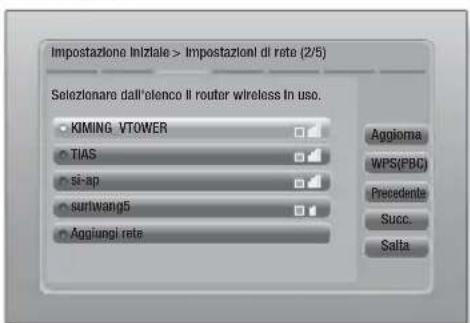

5 . Il prodotto cerca e visualizza tutte le

connessioni di rete di router wireless

disponibili. Impostazione iniziale > Impostazioni di rete (2/5)AggiornaWPS(PBC)PrecedenteSucc.SaltaSelezionare dall'elenco il router wireless in uso.KIMING_VTOWER TIAS si-apAggiungi retesurlwang5 6 . Utilizzare i tasti ▲▼ per selezionare un router,

quindi premere il tasto

7 . Premere il tasto

per continuare. Viene

visualizzata la schermata del codice di

Se si ha un router compatibile WPS(PBC), selezionare

invece WPS(PBC), premere il tasto

indicazioni sullo schermo. A operazione ultimata, andare

al passo 10. Impostazione iniziale > Impostazioni di rete (4/5)PrecedenteWPS PINSaltaSucc.Immettere chiave di sicurezza.0 imm. A/a  Spazio 

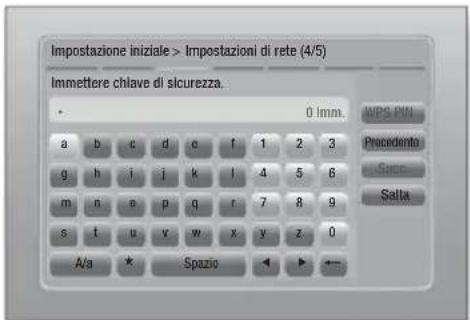

8 . Inserire il codice di sicurezza della rete. A

operazione ultimata, utilizzare i tasti ▲▼◄►

per selezionare Succ., quindi premere il tasto

Inserire i numeri utilizzando i tasti numerici sul

Inserire le lettere utilizzando i tasti ▲▼◄►, quindi

Per visualizzare le lettere maiuscole (o visualizzare

le lettere minuscole se sono visualizzate le lettere

maiuscole), selezionare A/a, quindi premere il tasto

Per visualizzare i simboli e la punteggiatura, selezionare

, quindi premere il tasto

. Per visualizzare di nuovo

le lettere, selezionare

e quindi premere il tasto

9 . Se la connessione viene stabilita, viene

visualizzata la schermata Connessione

completata. Selezionare Succ., quindi

. Viene visualizzata la

schermata di aggiornamento software.

Se la connessione non è riuscita, selezionare Succ.,

quindi premere il tasto

. Dopo aver completato

la procedura di impostazione iniziale, andare a "Rete

wireless" a pagina 34 per impostare la connessione di

rete wireless del prodotto.

10 . Per aggiornare il software, selezionare

Aggiorna ora e quindi premere il tasto

Per saltare l'aggiornamento, selezionare

Aggiorna più tardi, premere il tasto

Se è stata saltata la configurazione di rete, è necessario

saltare anche l'aggiornamento del software.

11 . Se è disponibile un aggiornamento software,

il prodotto scarica e installa l'aggiornamento.

Questo può richiedere del tempo. Se non

è disponibile un aggiornamento software,

compare il messaggio "Non ci sono nuovi

aggiornamenti software pronti per il

download. La versione attualmente in uso

è la più recente.". Quindi premere il tasto

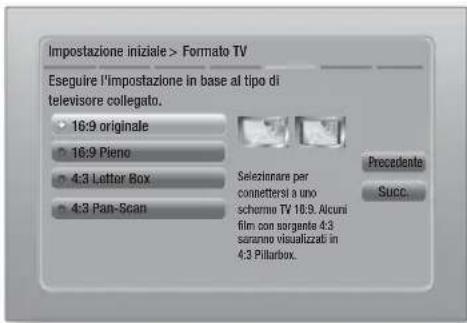

Viene visualizzata la schermata Formato TV. Impostazione iniziale > Formato TVPrecedenteSucc.Eseguire l'impostazione in base al tipo di televisore collegato.16:9 originale16:9 Pieno4:3 Letter Box4:3 Pan-ScanSelezionare per connettersi a uno schermo TV 16:9. Alcuni film con sorgente 4:3 saranno visualizzati in 4:3 Pillarbox. 12 . Utilizzando i tasti ▲▼, selezionare il formato

che corrisponde allo schermo, quindi premere

. Selezionare Succ., poi premere il

Sono disponibili quattro scelte:

16:9 originale - per televisori panoramici.

Visualizza le immagini a schermo largo nel

formato originale in 16:9 e le immagini 4:3

(vecchio formato standard) in formato 4:3

pillarbox con bande nere a sinistra e a destra.

per televisori panoramici.

Visualizza le immagini a schermo largo nel

formato originale in 16:9 e espande le immagini

in 4:3 per riempire lo schermo in 16:9.

4:3 Letter Box - per vecchi televisori

analogici con schermo standard. Visualizza

immagini in 4:3 a schermo intero e immagini

in 16:9 in formato Letter box che mantiene il

formato 16:9 e applica bande nere sopra e

4:3 Pan-Scan - Per vecchi televisori

analogici con schermo standard. Visualizza

immagini in 4:3 a schermo intero e immagini

in 16:9 in formato Pan-Scan che riempie lo

schermo, ma taglia i lati a sinistra e a destra

dell'immagine e ingrandisce verticalmente la

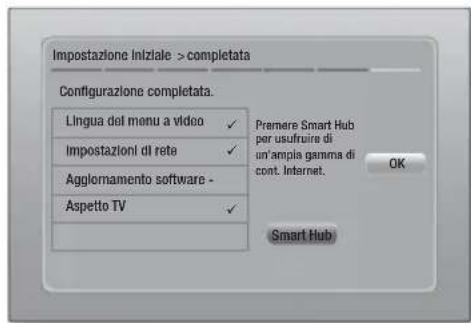

parte centrale. Impostazione iniziale > completataConfigurazione completata. OK Smart HubLingua dei menu a video  Impostazioni di rete  Aggiornamento software -Aspetto TV  Premere Smart Hub per usufruire di un'ampia gamma di cont. Internet. 13 . Viene visualizzata la schermata

Configurazione completata. Controllare le

impostazioni per verificare che siano corrette.

Selezionare OK, quindi premere il tasto

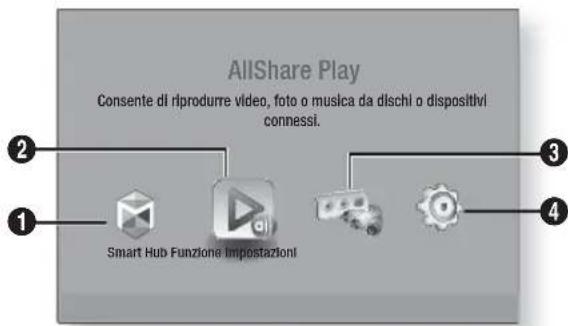

Viene visualizzata la schermata iniziale.

Per visualizzare nuovamente la schermata Initial Setting

(Impostazione iniziale) ed effettuare le modifiche, selezionare

l'opzione Reset (Ripristina). (Vedere a pagina 32)

Se si utilizza un cavo HDMI per collegare il prodotto a un

televisore Samsung compatibile Anynet+ (HDMI-CEC) e 1).

La funzione Anynet+ (HDMI-CEC) è stata impostata su On

sia nel televisore che nel prodotto e 2). Per il televisore è

impostata una lingua supportata dal prodotto, il prodotto

imposta automaticamente tale lingua come lingua preferita.

HT-ES8209_ZG_ITA_0425.indd 26HT-ES8209_ZG_ITA_0425.indd 26 2012-04-25 오후 1:03:492012-04-25 오후 1:03:49Italiano 27 | 04 Impostazioni La schermata iniziale Smart Hub Funzione Impostazioni 4

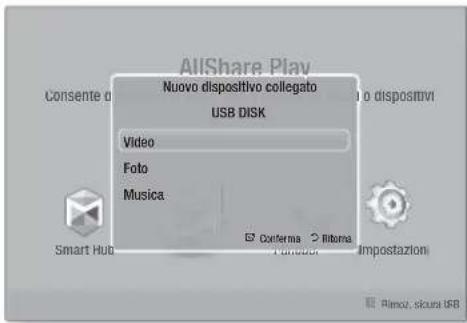

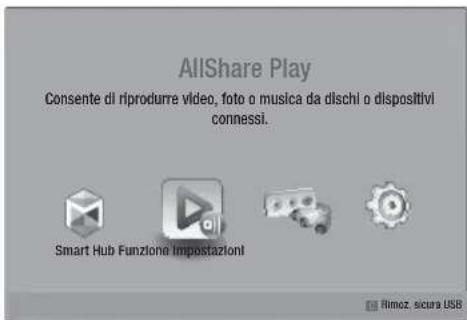

2 Consente di riprodurre video, foto o musica da dischi o dispositivi connessi.AllShare Play 1 Smart Hub. Avvia Smart Hub. Da Smart Hub è possibile accedere a YouTube, ai giochi e ad altre applicazioni. 2 AllShare Play. Riproduce video, foto o contenuti musicali da dischi, USB, PC o dispositivi mobili. 3 Funzione. Seleziona la sorgente di ingresso audio/video. 4 Impostazioni. Imposta diverse funzioni in base alle preferenze personali.

 Selezione di un'opzione nella schermata iniziale1 . Per selezionare un'opzione nella schermata iniziale, spostare il cursore utilizzando i tasti ◄► per selezionare l'opzione scelta, quindi premere il tasto E

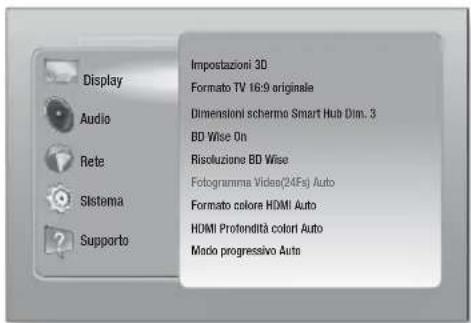

Accesso alla schermata di impostazione 1 . Selezionare Impostazioni nella schermata iniziale, quindi premere E . Viene visualizzata la schermata Impostazioni.DisplayAudio Rete SistemaSupportoImpostazioni 3DFormato TV 16:9 originaleDimensioni schermo Smart Hub Dim. 3BD Wise OnRisoluzione BD WiseFotogramma Video(24Fs) AutoFormato colore HDMI AutoHDMI Profondità colori AutoModo progressivo Auto2 . Per accedere ai menu, ai sottomenu e alle opzioni della schermata Impostazioni, vedere la figura del telecomando in basso. | NOTA |

 Se si lascia il prodotto in modo di arresto per oltre 5 minuti, sul televisore appare un salvaschermo. Se il salvaschermo viene lasciato in funzione per oltre 20 minuti, l'unità si spegne automaticamente. Tasti del telecomando utilizzati per il

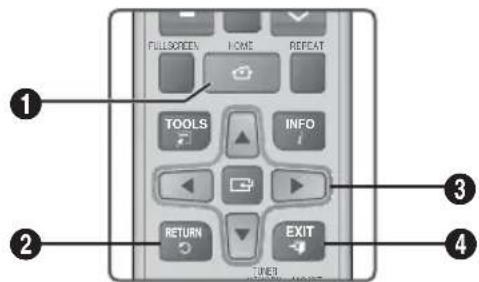

1 Tasto HOME: Per passare alla schermata iniziale. 2 Tasto RETURN: Per tornare al menu precedente. 3 Tasto E (Invio) / DIREZIONE:

~ Premere ▲▼◄► per spostare il cursore o selezionare una voce.

~ Premere il tasto E per attivare la voce correntemente selezionata o confermare un'impostazione. 4 Tasto EXIT: Premere per uscire dal menu corrente. | NOTA |

 Il tasto E sul pannello anteriore del prodotto può avere la stessa funzione del tasto E sul telecomando. Informazioni dettagliate sulle funzioni Ogni funzione, voce menu o singola opzione della schermata Impostazioni è spiegata in dettaglio a video. Per visualizzare la spiegazione, utilizzare i tasti ▲▼◄► per selezionare la funzione, la voce di menu o l'opzione. La spiegazione appare di solito sulla destra della schermata. Per una breve descrizione di ogni funzione di Impostazioni, vedere alla pagina successiva. Per ulteriori informazioni su alcune funzioni vedere anche l'appendice del manuale. HT-ES8209_ZG_ITA_0425.indd 27HT-ES8209_ZG_ITA_0425.indd 27 2012-04-25 오후 1:03:512012-04-25 오후 1:03:51|

Funzioni del menu Impostazioni DisplayImpostazioni 3D Imposta le funzioni 3D.

 Riproduzione 3D Blu-ray: Selezionare se riprodurre un disco Blu-ray con contenuti 3D in modo 3D. Se si passa alla schermata iniziale o al menu principale di Smart Hub mentre si è in modo 3D, il prodotto passa automaticamente a 2D.

 Dim. schermo: Inserire la dimensione del televisore collegato al prodotto. Il prodotto regola automaticamente l'uscita 3D in base alla dimensione dello schermo del televisore.Formato TVConsente di regolare l'uscita del prodotto in base alla dimensione dello schermo del televisore. Vedere il passo 12 a pagina 26 per una descrizione delle possibili dimensioni dello schermo.Dimensioni schermo Smart HubConsente di selezionare le dimensioni ottimali dello schermo Smart Hub.BD WiseBD Wise è la funzione di interconnettività Samsung di ultima generazione.Quando si collegano tra loro un prodotto Samsung e un televisore Samsung con BD Wise tramite HDMI, e BD Wise è attivo sia sul prodotto che sul televisore, il prodotto trasmette i video con la risoluzione video e la frequenza di fotogrammi del disco Blu-ray/DVD.RisoluzioneConsente di impostare risoluzione di uscita del segnale video HDMI su Auto, 1080p, 1080i, 720p, 576p/480p. Se è collegato un cavo composito, la risoluzione supporta solo 576i/480i. Il numero indica il numero di linee del video per fotogramma. "i" e "p" indicano, rispettivamente, la scansione interlacciata e progressiva. Maggiore è il numero di linee, maggiore è la qualità.Fotogramma Video(24Fs)Impostando la funzione Fotogramma video (24Fs) su Auto, il prodotto regola automaticamente la propria uscita HDMI su 24 fotogrammi al secondo per migliorare la qualità dell'immagine se collegato a un televisore compatibile 24Fs.• Questa funzione può essere utilizzata soltanto sui televisori che supportano questa frequenza di fotogrammi.• Fotogramma video può essere selezionato solo se il prodotto è nei modi di risoluzione 1080i o 1080p dell'uscita HDMI.Formato colore HDMIConsente di impostare il formato dello spazio colore per l'uscita HDMI in base alla capacità del dispositivo collegato (televisore, monitor, ecc.).HDMI Profondità coloriConsente di impostare sul prodotto la trasmissione del video dal connettore HDMI OUT con profondità colori. La profondità colori consente una riproduzione più fedele con una maggiore profondità dei colori.Modo progressivoConsente di migliorare la qualità dell'immagine durante la visualizzazione dei DVD. HT-ES8209_ZG_ITA_0425.indd 28HT-ES8209_ZG_ITA_0425.indd 28 2012-04-25 오후 1:04:112012-04-25 오후 1:04:11Italiano 29

È possibile impostare le opzioni del diffusore.

Permette di configurare manualmente le impostazioni di

Permette di impostare il prodotto in modo che il volume resti

stabile quando si verifica un cambio di scena o quando si

Permette di selezionare se attivare i diffusori del televisore o

Permette di direzionare il suono dal televisore ai diffusori

dell'Home Cinema. Richiede una connessione HDMI e un

televisore compatibile con la funzione di canale di ritorno audio

• Quando la funzione Canale ritorno audio è su On, utilizzare

il cavo HDMI per collegare il prodotto al televisore. A questo

punto, l'ingresso ottico non funziona.

• Quando la funzione Canale ritorno audio è su Auto, utilizzare

il cavo HDMI per collegare il prodotto al televisore. A questo

punto vengono selezionati automaticamente ARC e ingresso

Permette di impostare l'uscita digitale in base alle capacità del

ricevitore AV collegato al prodotto. Per ulteriori dettagli, fare

riferimento alla tabella di selezione delle uscite digitali. (Vedere

Consente di applicare il controllo gamma dinamica sull'audio

Auto: Controlla automaticamente la gamma dinamica

dell'audio Dolby TrueHD, in base alle informazioni fornite

dalla colonna sonora Dolby TrueHD. Attiva anche il controllo

della gamma dinamica per Dolby Digital e Dolby Digital Plus.

Lascia la gamma dinamica non compressa,

permettendo di sentire il suono originale.

Attiva il controllo della gamma dinamica per tutti e tre

i formati Dolby. Il volume dei suoni bassi viene alzato e

quello dei suoni alti viene abbassato.

Quando il prodotto è collegato a un televisore digitale,

permette di regolare il ritardo audio in modo che l'audio sia

sincronizzato con il video. È possibile impostare il ritardo tra 0 e

Per ulteriori informazioni sulle impostazioni di rete e le funzioni

di rete, vedere "Le reti e Internet " a partire da pagina 33.

Permette di controllare se è stata stabilita una connessione

alla rete e a Internet.

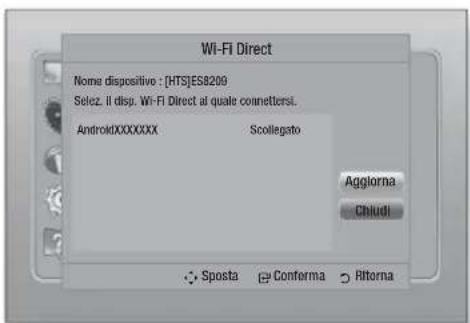

Consente di collegare un dispositivo Wi-Fi Direct al prodotto

attraverso una rete peer-to-peer, senza utilizzare un router

wireless. È possibile utilizzare il dispositivo per controllare il

Soft AP Consente di collegare un dispositivo Wi-Fi Direct al prodotto

attraverso una rete peer-to-peer, senza utilizzare un router

wireless. È possibile utilizzare il dispositivo per controllare il

Permette di collegare al prodotto dispositivi esterni, ad

esempio smartphone, e di condividere contenuti o controllare

Permette di assegnare un nome identificativo al prodotto.

Utilizzare questo nome per identificare il prodotto quando lo si

collega a dispositivi Wi-Fi (smartphone, tablet, ecc.).

Permette di autorizzare, limitare o bloccare una connessione

Internet per il servizio BD-Live.

HT-ES8209_ZG_ITA_0425.indd 30HT-ES8209_ZG_ITA_0425.indd 30 2012-04-25 오후 1:04:132012-04-25 오후 1:04:13Italiano 31

Consente di eseguire nuovamente la procedura di

impostazione iniziale. Vedere a pagina 25 per i dettagli.

È possibile collegare una tastiera USB wireless o un mouse

alla porta USB sul lato sinistro del prodotto.

Impostaz. tastiera: Consente di configurare una tastiera

USB wireless collegata al prodotto.

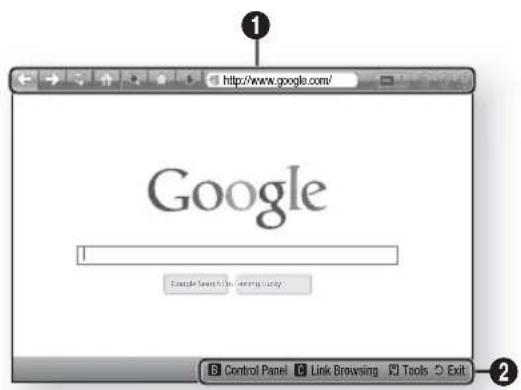

La tastiera può essere utilizzata solo se nel browser Web appare una

schermata o una finestra con una tastiera QWERTY.

Impostazioni mouse: Consente di configurare un mouse

USB wireless collegato al prodotto. Il mouse può essere

utilizzato nel menu del prodotto nello stesso modo in cui

viene utilizzato sul PC.

Per utilizzare un mouse con il menu del prodotto:

1 . Collegare il mouse USB al prodotto.

2 . Fare clic sul pulsante principale selezionato in

Appare il menu semplice.

3 . Fare clic sulle opzioni del menu desiderate.

Per informazioni su tastiere e mouse HID USB compatibili, visitare il

nostro sito Web: www.samsung.com.

Alcuni tasti della tastiera HID potrebbero non funzionare.

Le tastiere USB via cavo non sono supportate.

Alcune applicazioni possono non essere supportate.

Se una tastiera HID wireless non funziona a causa di interferenze,

avvicinare la tastiera al prodotto.

Anynet+ è una comoda funzione che permette di sintonizzare

più prodotti Samsung dotati di Anynet+ e di comandarli con

un telecomando Samsung.

Per attivare questa funzione, collegare questo prodotto ad un

televisore Samsung dotato di funzione Anynet+ utilizzando un

È possibile selezionare la lingua preferita per il menu principale,

il menu del disco, i sottotitoli, ecc.

• La lingua selezionata per il menu del disco, l'audio del disco

o i sottotitoli appare solo se supportata sul disco.

HT-ES8209_ZG_ITA_0425.indd 31HT-ES8209_ZG_ITA_0425.indd 31 2012-04-25 오후 1:04:132012-04-25 오후 1:04:13|

Il PIN predefinito è 0000. Inserire il PIN predefinito per

accedere alla funzione di sicurezza se non è stata ancora

creata una propria password.

Grado Blocco Can. BD: Se non viene inserito il

PIN, impedisce la riproduzione di dischi Blu-ray con

classificazione uguale o superiore a quella di un'età specifica

Grado Blocco Can. DVD: Se non viene inserito il PIN,

impedisce la riproduzione di DVD con classificazione

superiore ad una specifica classificazione numerica

Cambia PIN: Modificare il PIN a quattro cifre utilizzato per

accedere alle funzioni di sicurezza.

Se si è dimenticato il PIN

1 . Rimuovere il disco o il dispositivo di memorizzazione USB.

2 . Tenere premuto il tasto

sul pannello anteriore per

Tutte le impostazioni vengono riportate ai valori predefiniti.

Quando vengono ripristinate le impostazioni predefinite, tutti i dati BD

personalizzati vengono eliminati.

È possibile specificare la luminosità dello schermo e il fuso

Display frontale: Permette di cambiare la luminosità del

Fuso orario: È possibile specificare il fuso orario in vigore

Trasparenza menu: Regolare la trasparenza della casella

Vedere i codici di registrazione DivX® VOD per acquistare e

riprodurre contenuti DivX® VOD.

Per ulteriori informazioni sulla funzione Aggiornamento

software, vedere "Aggiornamento del software" a pagina 37.

Fornisce le informazioni di contatto per l'assistenza sul

Se attivata, consente agli agenti del Call Center Samsung

di diagnosticare e risolvere da remoto i problemi legati al

prodotto. Richiede l'attivazione di una connessione Internet. Il

servizio di gestione remota potrebbe non essere disponibile in

Tutte le impostazioni vengono riportate ai valori predefiniti,

ad eccezione delle impostazioni di rete e di Smart Hub. La

password di sicurezza predefinita è 0000.

HT-ES8209_ZG_ITA_0425.indd 32HT-ES8209_ZG_ITA_0425.indd 32 2012-04-25 오후 1:04:142012-04-25 오후 1:04:14Italiano 33 | 04 Impostazioni Le reti e Internet Quando si collega questo prodotto a una rete, è possibile utilizzare applicazioni e funzioni basate su una rete come Smart Hub e BD-LIVE e aggiornare il software del prodotto attraverso il collegamento alla rete. Per ulteriori informazioni su come accedere e utilizzare i servizi Internet, vedere il capitolo Servizi di rete del manuale alle pagine 53~55. Di seguito sono riportate le istruzioni per configurare il collegamento alla rete. Configurazione del collegamento alla rete Prima di iniziare, contattare l'ISP per sapere se il proprio indirizzo IP è statico o dinamico. Se è dinamico e si usa una rete via cavo o wireless, si raccomanda di utilizzare le procedure di configurazione automatica di seguito descritte.Se ci si collega ad una rete via cavo, collegare il prodotto al router utilizzando un cavo LAN prima di avviare la procedura di configurazione.Se ci si collega ad una rete wireless, scollegare eventuali collegamenti alla rete via cavo prima di cominciare.Per avviare la configurazione del collegamento alla rete, seguire i passi riportati di seguito:1 . Nella schermata iniziale, selezionare Impostazioni, quindi premere il tasto E

. 2 . Selezionare Rete, quindi premere il tasto E

. 3 . Selezionare Impostazioni di rete, quindi premere il tasto E

. 4 . Passare alle istruzioni per reti via cavo che iniziano di seguito o alle istruzioni per reti wireless che iniziano a pagina 34. Rete via cavo

Via cavo – Automatico Dopo aver seguito i passi da 1 a 3 sopra riportati:1 . Selezionare Avvio nelle impostazioni di rete, quindi premere il tasto E . Il prodotto rileva la connessione via cavo e verifica la connessione di rete, quindi si collega alla rete. 

Via cavo - Manuale Se si dispone di un indirizzo IP statico o se la procedura automatica non funziona, i valori per le impostazioni di rete devono essere impostati manualmente.Dopo aver seguito i passi da 1 a 3 sopra riportati:1 . Selezionare Avvio nelle impostazioni di rete, quindi premere il tasto E Viene visualizzata la schermata Network Status (Stato rete). Il prodotto tenta di verificare la connessione di rete senza riuscirvi.Impostazioni di reteConnessione alla rete cablata non riuscita.Indirizzo MAC XX:XX:XX:XX:XX:XXIndirizzo IP 0.0.0.0Masc sottorete 0.0.0.0Gateway 0.0.0.0Server DNS 0.0.0.0Impossibile connettersi alla rete. Verificare che l'indirizzo IP sia impostato correttamente in Impostazioni IP. Per maggiori informazioni, contattare l'ISP.RiprovaImpost. IPPrecedente OK 2 . Selezionare Impost. IP sulla destra della schermata, quindi premere il tasto E Viene visualizzata la schermata Impost. IP.3 . Selezionare il campo Modalità IP, quindi impostarlo su Manuale.4 . Utilizzare il tastierino numerico sul telecomando per inserire i valori relativi alla rete. Utilizzare i tasti ▲▼◄► sul telecomando per spostarsi tra i campi di inserimento. | NOTA |

 È possibile ottenere questi valori dal provider Internet. È anche possibile visualizzare questi valori sulla maggior parte dei computer Windows. Per le istruzioni, vedere "Come ottenere i valori delle impostazioni di rete" in questa pagina.5 . A operazione ultimata, selezionare OK, quindi premere il tasto E . Il prodotto verifica la connessione di rete, quindi si collega alla rete.< Come ottenere i valori delle impostazioni di rete >È possibile visualizzare i valori delle impostazioni di rete sulla maggior parte dei computer Windows. Per visualizzare i valori delle impostazioni di rete, seguire i passi riportati di seguito:• Windows XP1 . Fare clic con il tasto destro del mouse sull'icona di rete in basso a destra nel desktop di Windows. HT-ES8209_ZG_ITA_0425.indd 33HT-ES8209_ZG_ITA_0425.indd 33 2012-04-25 오후 1:04:152012-04-25 오후 1:04:15|

Impostazioni 2 . Nel menu di scelta rapida, fare clic sullo stato.3 . Nella finestra di dialogo che appare, fare clic sulla scheda Supporto.4 . Nella scheda Supporto, fare clic sul pulsante Dettagli.5 . Vengono visualizzate le impostazioni di rete.• Windows 71 . Fare clic sull'icona di rete in basso a destra nel desktop di Windows.2 . Nel menu di scelta rapida, fare clic su Centro connessioni di rete e condivisione.3 . Nella finestra di dialogo che appare, fare clic sulla connessione all'area locale o sulla connessione di rete wireless a seconda della connessione di rete.4 . Nella scheda Supporto, fare clic sul pulsante Dettagli. Vengono visualizzate le impostazioni di rete. | NOTA |

 Le informazioni possono variare a seconda della versione di Windows. Rete wireless È possibile impostare una connessione di rete wireless in tre modi: - Wireless automatico - Wireless manuale - WPS(PBC)Quando si configura la connessione di rete wireless, eventuali dispositivi di rete wireless attualmente collegati attraverso il prodotto o, se applicabile, la connessione via cavo attuale del prodotto, vengono scollegati. 

Wireless (Generale) - Automatico Dopo aver seguito i passi da 1 a 3 del capitolo "Come ottenere i valori delle impostazioni di rete" a pagina 33.1 . Selezionare Avvio nelle impostazioni di rete, quindi premere il tasto E . Il prodotto cerca e visualizza un elenco delle reti disponibili.Impostazioni di reteAggiornaWPS(PBC)PrecedenteSucc.AnnullaSelezionare dall'elenco il router wireless in uso.

ELT JSY KT_WLAN_C361Mirhenge_eduSO070VOIPiptime232 . Selezionare la rete desiderata, quindi premere il tasto E

. 3 . Selezionare Succ., quindi premere di nuovo il tasto E

. 4 . Nella schermata Security (Sicurezza), inserire il codice di sicurezza o la passphrase della rete. Inserire i numeri direttamente utilizzando i tasti numerici del telecomando. Inserire le lettere selezionandole con il tasto freccia, quindi premere il tasto E

5 . A operazione ultimata, selezionare Succ. sulla destra della schermata. Il prodotto verifica la connessione di rete, quindi si collega alla rete. | NOTA |

 Il codice di sicurezza o la passphrase dovrebbero essere disponibili in una delle schermate di configurazione utilizzate per impostare il router o il modem. 

Wireless (Generale) - Manuale Se si dispone di un indirizzo IP statico o se la procedura automatica non funziona, i valori per le impostazioni di rete devono essere impostati manualmente.Dopo aver seguito i passi da 1 a 3 del capitolo "Come ottenere i valori delle impostazioni di rete" a pagina 33.1 . Selezionare Avvio nelle impostazioni di rete, quindi premere il tasto E . Il prodotto cerca e visualizza un elenco delle reti disponibili.2 . Selezionare la rete desiderata o Aggiungi rete, quindi premere il tasto E

. 3 . Selezionare Succ., quindi premere di nuovo il tasto E

HT-ES8209_ZG_ITA_0425.indd 34HT-ES8209_ZG_ITA_0425.indd 34 2012-04-25 오후 1:04:162012-04-25 오후 1:04:16Italiano 35 |

4 . Se si seleziona Aggiungi rete, inserire il

nome del router wireless a cui collegarsi.

Inserire i numeri direttamente utilizzando i

tasti numerici del telecomando. Inserire le

lettere selezionandole con i tasti ▲▼◄►,

quindi premere il tasto

Selezionare Succ., quindi premere di nuovo il

. Selezionare il tipo di sicurezza, quindi

selezionare Succ., e premere di nuovo il tasto

5 . Nella schermata Sicurezza, inserire il codice

di sicurezza o la passphrase della rete.

Inserire i numeri direttamente utilizzando i

tasti numerici del telecomando. Inserire le

lettere selezionandole con i tasti ▲▼◄►,

quindi premere il tasto

6 . A operazione ultimata, selezionare Succ.

a destra nella schermata, quindi premere il

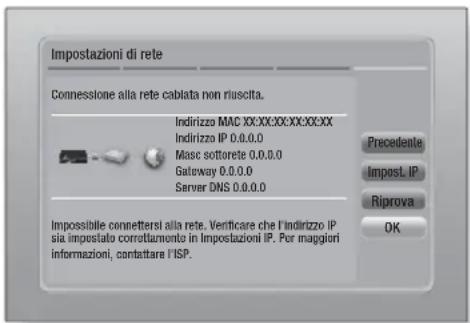

7 . Viene visualizzata la schermata Stato rete.Il

prodotto tenta di verificare la connessione di

rete senza riuscirvi.

8 . Selezionare Impost. IP a destra nella

schermata, quindi premere il tasto

Viene visualizzata la schermata Impost. IP.

9 . Selezionare il campo Modalità IP, quindi

impostarlo su Manuale.

10 . Utilizzare il tastierino numerico sul

telecomando per inserire i valori relativi alla

rete. Utilizzare i tasti ▲▼◄► sul telecomando

per spostarsi tra i campi di inserimento.

È possibile ottenere questi valori dal provider Internet. È

anche possibile visualizzare questi valori sulla maggior parte

dei computer Windows. Per le istruzioni, vedere "Come

ottenere i valori delle impostazioni di rete" a pagina 33.

11 . A operazione ultimata, selezionare OK, quindi

. Viene visualizzata la

schermata Stato rete. Il prodotto verifica la

connessione di rete, quindi si collega alla rete.

A operazione ultimata, selezionare OK, quindi

Uno dei modi più semplici per impostare la

connessione di rete wireless è utilizzare la funzione

WPS(PBC). Se il router wireless è dotato di un tasto

WPS(PBC), seguire i passi riportati di seguito:

Dopo aver seguito i passi da 1 a 3 del capitolo

"Come ottenere i valori delle impostazioni di rete"

1 . Selezionare Avvio nelle impostazioni di rete,

quindi premere il tasto

. Impostazioni di reteAggiornaWPS(PBC)PrecedenteSucc.AnnullaSelezionare dall'elenco il router wireless in uso.

ELT JSY KT_WLAN_C361Mirhenge_eduSO070VOIPiptime23 2 .

Selezionare WPS(PBC), quindi premere il tasto

Premere il tasto WPS(PBC) sul router entro due

minuti. Il prodotto acquisisce automaticamente

tutti i valori delle impostazioni di rete necessari,

quindi si collega alla rete. Viene visualizzata la

schermata Stato rete. Il prodotto si collega alla

rete dopo aver verificato la connessione di rete.

La funzione Wi-Fi Direct consente di collegare

i dispositivi Wi-Fi Direct al prodotto e tra di loro

attraverso una rete peer-to-peer, senza router wireless.

1 . Accendere il dispositivo Wi-Fi Direct e

attivarne la funzione Wi-Fi Direct.

2 . Nella schermata iniziale, selezionare

Impostazioni, quindi premere il tasto

3 . Selezionare Rete, quindi premere il tasto

4 . Selezionare Wi-Fi Direct, quindi premere il

Vengono visualizzati i dispositivi Wi-Fi Direct

che è possibile collegare. DisplayAudioNetworkSystemSupportoWi-Fi Direct Nome dispositivo : [HTS]ES8209

Selez. il disp. Wi-Fi Direct al quale connettersi.

AndroidXXXXXXX Scollegato ChiudiAggiorna m Sposta " Conferma ' Ritorna HT-ES8209_ZG_ITA_0425.indd 35HT-ES8209_ZG_ITA_0425.indd 35 2012-04-25 오후 1:04:172012-04-25 오후 1:04:17|

Impostazioni 5 . La connessione Wi-Fi può essere stabilita in tre modi:• Attraverso il dispositivo Wi-Fi.• Attraverso il prodotto utilizzando PBC.• Attraverso il prodotto utilizzando un PIN.Di seguito sono riportati i dettagli relativi a ciascun modo.Attraverso il dispositivo Wi-Fi1 . Sul dispositivo Wi-Fi, seguire la procedura di connessione del dispositivo a un altro dispositivo Wi-Fi Direct. Per le istruzioni, vedere il manuale utente del dispositivo.2 . Dopo aver completato la procedura, sulla schermata del televisore viene visualizzato un popup che riporta la richiesta di collegamento di un dispositivo con funzione Wi-Fi Direct. Selezionare OK, aquindi premere il tasto E

per accettare.3 . Viene visualizzato il popup di collegamento in corso, seguito dal popup di dispositivo collegato. Quando si chiude, il dispositivo viene visualizzato come collegato nell'elenco della schermata Wi-Fi Direct.Attraverso il prodotto utilizzando PBC1 . Selezionare il dispositivo Wi-Fi Direct da collegare al prodotto, quindi premere il tasto E . Viene visualizzato il popup PBC/PIN.2 . Selezionare PBC, quindi premere il tasto E

. Viene visualizzato il popup PBC.3 . Premere il tasto PBC sul dispositivo Wi-Fi Direct entro 2 minuti.4 . Viene visualizzato il popup di collegamento in corso, seguito dal popup di dispositivo collegato. Quando si chiude, il dispositivo viene visualizzato come collegato nell'elenco della schermata Wi-Fi Direct.Attraverso il prodotto utilizzando un PIN1 . Selezionare il dispositivo Wi-Fi Direct da collegare al prodotto, quindi premere il tasto E . Viene visualizzato il popup PBC/PIN.2 . Selezionare PIN, quindi premere il tasto E

. Viene visualizzato il popup PIN.3 . Prendere nota del codice PIN nel popup, quindi inserirlo nel relativo campo del dispositivo Wi-Fi Direct da collegare.4 . Viene visualizzato il popup di collegamento in corso, seguito dal popup di dispositivo collegato. Quando si chiude, il dispositivo viene visualizzato come collegato nell'elenco della schermata Wi-Fi Direct. | NOTA |

 La connessione di rete via cavo o wireless viene scollegata quando si utilizza la funzione Wi-Fi Direct. Soft AP Soft AP permette di collegare altri dispositivi Wi-Fi alla rete attraverso il prodotto e di consentirne l'accesso a Internet.Richiede la creazione di un codice di sicurezza da inserire negli altri dispositivi Wi-Fi quando li si collega alla rete.1 . Nella schermata iniziale, selezionare Impostazioni, quindi premere il tasto E

. 2 . Selezionare Rete, quindi premere il tasto E

3 . Selezionare Soft AP, quindi premere il tasto E

Selezionare On o Off, quindi premere il tasto

< Impostazione del codice di sicurezza

Soft AP > 1 . Nella schermata Soft AP, selezionare Chiave sicur, quindi premere il tasto E . Viene visualizzata la schermata del codice di sicurezza. 2 . Nella schermata Codice sicurezza, inserire un codice di sicurezza. Inserire i numeri direttamente utilizzando i tasti numerici del telecomando. Inserire le lettere selezionandole con i tasti ▲▼◄►, quindi premere il tasto E

. 3 . A operazione ultimata, utilizzare i tasti ▲▼◄► per spostarsi su FATTO al fondo della schermata, quindi premere il tasto E

. Se si collega un dispositivo Wi-Fi utilizzando la procedura di connessione del dispositivo, inserire il codice di sicurezza appena creato nel relativo campo. Impostazioni AllShare La schermata Impostazioni AllShare riporta i dispositivi AllShare collegati in rete e i relativi indirizzi IP. Attraverso questa schermata, è possibile consentire o negare l'accesso di un dispositivo al prodotto o eliminare il dispositivo dall'elenco AllShare.1 . Nella schermata iniziale, selezionare Impostazioni, quindi premere il tasto E

. 2 . Selezionare Rete, quindi premere il tasto E

HT-ES8209_ZG_ITA_0425.indd 36HT-ES8209_ZG_ITA_0425.indd 36 2012-04-25 오후 1:04:302012-04-25 오후 1:04:30Italiano 37 |

3 . Selezionare Impostazioni AllShare, quindi

4 . Selezionare un dispositivo, quindi premere

. Viene visualizzato il popup delle

impostazioni AllShare.

5 . Selezionare Consenti, Nega o Elimina da

Elenco, quindi premere il tasto

La schermata Impostazioni AllShare visualizza

solo i dispositivi per i quali è stata stabilita una

connessione di rete. Per ulteriori informazioni

sui dispositivi AllShare collegati in rete, vedere le

Aggiornamento del software

Il menu Aggiornamento software permette di

aggiornare il software del prodotto per ottimizzarne

le prestazioni o aggiungere nuovi servizi.

• Mai spegnere e riaccendere il prodotto manualmente

durante il processo di aggiornamento.

1 . Nel menu principale, selezionare

Impostazioni, quindi premere il tasto

2 . Selezionare Supporto, quindi premere il tasto

3 . Selezionare Aggiornamento software,

quindi premere il tasto

4 . Selezionare uno dei seguenti metodi :

• Aggiornamento mod Standby

5 . Premere il tasto

Di seguito sono riportate le informazioni

L'aggiornamento è completo quando il prodotto si spegne

e riaccende da solo.

Samsung Electronics non si assume alcuna responsabilità

legale in caso di malfunzionamento del prodotto dovuto

all'instabilità della connessione Internet o alla negligenza del

cliente durante l'aggiornamento del software.

Per annullare l'aggiornamento mentre si sta scaricando

l'aggiornamento del software, premere il tasto

Per utilizzare la funzione In linea, il prodotto deve

essere collegato a Internet.

1 . Selezionare In linea, quindi premere il tasto

. Viene visualizzato il messaggio di

connessione al server in corso.

2 . Se è disponibile un aggiornamento per il

download, viene visualizzato il popup di

download con una barra di avanzamento e il

download viene avviato.

3 . Al termine del download, viene visualizzata

la finestra Richiesta aggiornamento, con tre

possibilità di scelta: Aggiorna ora, Aggiorna

più tardi, o Non aggiornare.

4 . Se si seleziona Aggiorna ora, il prodotto

aggiorna il software, quindi si spegne e

5 . Se non si seleziona alcuna opzione entro un

minuto o se si seleziona Aggiorna più tardi,

il prodotto memorizza il nuovo aggiornamento

software. È possibile aggiornare il software

in seguito, utilizzando la funzione Con file

6 . Se si seleziona Non aggiornare, il prodotto

annulla l'aggiornamento.

1 . Accedere al sito www.samsung.com.

2 . Fare clic su SUPPORT in alto a destra nella

3 . Inserire il codice del modello del prodotto

nel campo di ricerca, quindi fare clic su Find

4 . Fare clic su Get downloads al centro della

pagina sotto l'intestazione Download.

5 . Fare clic su Firmware al centro della pagina.

6 . Fare clic sull'icona dello ZIP nella colonna File

a destra nella pagina.

7 . Fare clic su OK nel popup visualizzato per

scaricare e salvare il file del firmware sul PC.

8 . Decomprimere il file zip sul computer. Deve

comparire una sola cartella con lo stesso

9 . Copiare la cartella su un'unità flash USB.

10 . Assicurarsi che non vi siano dischi nel

prodotto, quindi inserire l'unità flash USB

nella porta USB del prodotto.

HT-ES8209_ZG_ITA_0425.indd 37HT-ES8209_ZG_ITA_0425.indd 37 2012-04-25 오후 1:04:312012-04-25 오후 1:04:31|

Impostazioni 11 . Nel menu del prodotto, selezionare Impostazioni > Supporto > Aggiornamento software.12 . Selezionare Tramite USB. | NOTA |

 Quando si aggiorna il software attraverso la porta USB, non deve essere inserito nessun disco nel prodotto.

 Al termine dell'aggiornamento del software, verificare i dettagli del software nel menu Aggiornamento software.

 Non spegnere il prodotto durante l'aggiornamento del software. Il prodotto potrebbe non funzionare correttamente.

 Gli aggiornamenti software attraverso la porta USB devono essere eseguiti esclusivamente con una chiavetta USB. Tramite disco 1 . Accedere al sito www.samsung.com.2 . Fare clic su SUPPORT in alto a destra nella pagina.3 . Inserire il codice del modello del prodotto nel campo di ricerca, quindi fare clic su Find Product.4 . Fare clic su Get downloads al centro della pagina sotto l'intestazione Download.5 . Fare clic su Firmware al centro della pagina.6 . Fare clic sull'icona dello ZIP nella colonna File a destra nella pagina.7 . Fare clic su OK nel popup visualizzato per scaricare e salvare il file del firmware sul PC.8 . Decomprimere il file zip sul computer. Deve comparire un solo file .RUF.9 . Salvare il file RUF su un disco. Si consiglia di utilizzare un CD-R o un DVD-R.10 . Finalizzare il disco prima di rimuoverlo dal computer.11 . Inserire il disco nel prodotto.12 . Nel menu del prodotto, selezionare Impostazioni > Supporto > Aggiornamento software.13 . Selezionare Tramite disco. | NOTA |

 Al termine dell'aggiornamento del sistema, verificare i dettagli del software nel menu Aggiornamento software.

 Non spegnere il prodotto durante l'aggiornamento del software. Il prodotto potrebbe non funzionare correttamente. Con file scaric L'opzione Con file scaric permette di eseguire l'aggiornamento utilizzando un file scaricato in precedenza dal prodotto, ma che si è deciso di non installare immediatamente.1 . Se l'aggiornamento del software è stato scaricato, a destra di Con file scaric viene visualizzato il numero della versione del software.2 . Selezionare Con file scaric, quindi premere il tasto E

. 3 . Il prodotto visualizza un messaggio che richiede se si desidera eseguire l'aggiornamento. Selezionare Sì. Il prodotto avvia l'aggiornamento.4 . Al termine dell'aggiornamento, il prodotto si spegne e riaccende da solo. | NOTA |

 Al termine dell'aggiornamento del sistema, verificare i dettagli del software nel menu Aggiornamento software.

 Non spegnere il prodotto durante l'aggiornamento del software. Il prodotto potrebbe non funzionare correttamente. Aggiornamento mod Standby È possibile impostare la funzione Aggiornamento mod Standby in modo che il prodotto scarichi il nuovo aggiornamento software quando si trova in standby.In standby il prodotto è spento, ma la connessione a Internet è attiva. Questo consente al prodotto di scaricare automaticamente gli aggiornamenti software quando non è in uso.1 . Premere i tasti ▲▼ per selezionare Aggiornamento mod Standby, quindi premere il tasto E

. 2 . Selezionare On o Off.Se si seleziona On, il prodotto scarica automaticamente i nuovi aggiornamenti software quando si trova in standby ed è spento. Se viene scaricato un nuovo aggiornamento software, alla riaccensione il prodotto chiederà se si desidera o meno installare l'aggiornamento. | NOTA |

 Per utilizzare la funzione Aggiornamento mod Standby, il prodotto deve essere collegato a Internet.

 Se questa funzione non viene visualizzata, è possibile aggiornare il software alla versione più recente per utilizzarla. HT-ES8209_ZG_ITA_0425.indd 38HT-ES8209_ZG_ITA_0425.indd 38 2012-04-25 오후 1:04:312012-04-25 오후 1:04:31Italiano 39 |

05 Riproduzione Multimediale

Il prodotto Blu-ray permette di riprodurre il

contenuto di dischi, supporti USB e PC, telefoni

cellulari compatibili con DLNA o NAS utilizzando

la funzione AllShare Play. Per ulteriori informazioni

sulla funzione AllShare Play, vedere a pagina 42.

La schermata AllShare Play

Per accedere alla schermata AllShare Play,

selezionare l'icona AllShare Play nella schermata

principale, quindi premere il tasto

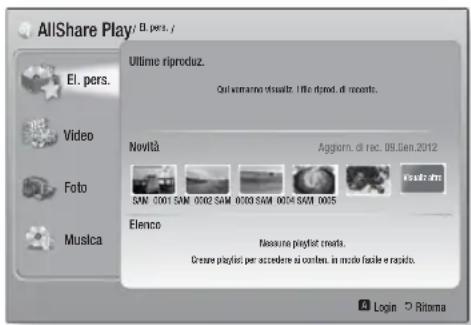

Utilizzo della schermata AllShare Play El. pers.Video Foto Musica a Login ' RitornaUltime riproduz.Novità Aggiorn. di rec. 09.Gen.2012Elenco Nessuna playlist creata.Creare playlist per accedere ai conten. in modo facile e rapido.Qui verranno visualiz. i file riprod. di recente.Visualiz altroSAM_0001 SAM_0002 SAM_0003 SAM_0004 SAM_0005 AllShare Play

A sinistra nella schermata AllShare Play vengono

visualizzati la sezione El. pers. e i diversi tipi di

contenuto (Video, Foto e Musica). A destra, per

impostazione predefinita, viene visualizzato il

contenuto della sezione El. pers.: un elenco degli

elementi riprodotti o visualizzati di recente, un

elenco degli ultimi elementi inseriti e la playlist

più recente. Se non è mai stato riprodotto o

visualizzato alcun elemento o se non è mai stata

creata una playlist, questa sezione è vuota.

Riproduzione degli elementi in El. pers.

Per riprodurre gli elementi visualizzati in El. pers., il

supporto che contiene i dati deve essere collegato

o inserito nel prodotto. Ad esempio, se le foto

visualizzate di recente in El. pers. sono contenute

in un disco DVD, il disco deve essere inserito nel

prodotto per poterle visualizzare.

Per riprodurre o visualizzare gli elementi in El.

pers., eseguire una delle seguenti operazioni:

• Utilizzare i tasti ◄► per selezionare un elemento

da visualizzare o riprodurre, quindi premere il

. Per visualizzare o riprodurre un altro

elemento, premere il tasto RETURN

ripetere l'operazione riportata nella prima frase.

• Utilizzare i tasti ◄► per selezionare un

elemento, premere il tasto TOOLS per

visualizzare il menu Strumenti, selezionare

Riprod, quindi premere il tasto

visualizzare o riprodurre un altro elemento,

premere il tasto RETURN

l'operazione riportata nella prima frase.

Riproduzione dei contenuti in Video, Foto

1 . Assicurarsi che il supporto che contiene i dati

da riprodurre o visualizzare sia collegato o

inserito nel prodotto.

2 . Utilizzare i tasti ▲▼ per selezionare Video,

Foto, o Musica, quindi premere il tasto

A destra viene visualizzato il primo supporto

3 . Utilizzare i tasti ▲▼ per selezionare il

supporto che contiene i dati da riprodurre,

quindi premere il tasto

I supporti visualizzati possono variare in base al tipo di

4 . Per controllare la riproduzione degli elementi

in Video, Foto o Musica, vedere:

Controllo della riproduzione video a pagina 44.

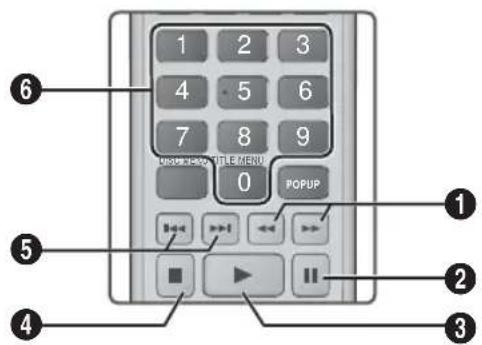

Controllo della riproduzione musicale a pagina

Riproduzione di contenuti fotografici e

Utilizzo del menu Strumenti quando un file è

selezionato alle pagine 48~50.

A seconda della modalità e del momento in cui il supporto

viene collegato al prodotto e al tipo di contenuto, il

prodotto può visualizzare una serie diversa di schermate

per avviare la riproduzione. Per conoscere i diversi metodi

di riproduzione, vedere:

• Riproduzione di file su un dispositivo di memorizzazione

USB o su iPod/iPhone a pagina 40.

• Riproduzione di DVD commerciali a pagina 41.

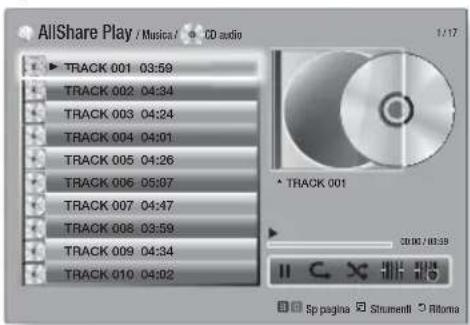

• Riproduzione di CD commerciali a pagina 41.

Riproduzione di un disco con contenuti registrati

dall'utente a pagina 42.

Riproduzione Multimediale

HT-ES8209_ZG_ITA_0425.indd 39HT-ES8209_ZG_ITA_0425.indd 39 2012-04-25 오후 1:04:332012-04-25 오후 1:04:33|

Riproduzione Multimediale

Riproduzione di file su un dispositivo di

memorizzazione USB o su iPod/iPhone È possibile riprodurre i file multimediali memorizzati su un dispositivo USB collegato.1 . Quando il prodotto è spento collegare un dispositivo di memorizzazione USB o un iPod/iPhone.2 . Accendere il prodotto. Quando viene visualizzata la schermata principale, selezionare AllShare Play > Video, Foto o Musica > Dispositivo connesso, quindi premere il tasto E

. Smart Hub Funzione Impostazioni Rimoz. sicura USBConsente di riprodurre video, foto o musica da dischi o dispositivi connessi.AllShare PlayOPPURE 1

-1 . Con prodotto acceso, collegare un dispositivo di memorizzazione USB o un iPod/iPhone. 2

-1 . Quando viene visualizzata la schermata di seguito, utilizzare i tasti ▲▼ per selezionare il tipo di contenuto da visualizzare o riprodurre, quindi premere il tasto E

. Smart Hub Function Impostazioni Rimoz. sicura USBConsente di riprodurre video, foto o musica da dischi o dispositivi connessi.AllShare Play Smart Hub

imoz. sicura U S B Consente di riprodurre video, foto o musica da dischi o dispositivi

AllShare Play Nuovo dispositivo collegatoUSB DISK" Conferma ' RitornaVideo Foto Musica | NOTA |

 Anche se il prodotto visualizza tutte le cartelle disponibili, vengono visualizzati solo i file corrispondenti al tipo di contenuto selezionato al passo 2 o 2-1. Se, ad esempio, si è selezionato Musica, vengono visualizzati solo i file musicali. È possibile modificare la selezione utilizzando AllShare Play.3 . Viene visualizzato il tipo di contenuto selezionato sul dispositivo collegato. A seconda della disposizione dei contenuti, vengono visualizzati cartelle, singoli file o entrambi.4 . Selezionare i contenuti desiderati utilizzando i tasti ▲▼◄► sul telecomando. Per aprire una cartella, selezionarla, quindi premere il tasto E . Per riprodurre un file, selezionarlo, quindi premere il tasto E

. 5 . Premere il tasto RETURN ( ' ) per uscire dalla cartella o per tornare alla schermata principale. | ATTENZIONE |

 È possibile riprodurre un video solo utilizzando il dock per iPod. | NOTA |

 Per evitare di danneggiare la memoria USB, è necessario rimuovere in sicurezza il dispositivo di memorizzazione USB utilizzando la funzione “Rimoz. sicura USB”. Premere il tasto HOME per passare al menu principale, selezionare il tasto GIALLO (C), quindi premere il tasto E

 Se si inserisce un disco durante la riproduzione da un dispositivo di memorizzazione USB, il modo del dispositivo cambia automaticamente in "BD/DVD o CD".

 Il menu Foto non supporta iPad o iPhone.

 Sul televisore viene visualizzata solo la schermata di riproduzione. Visualizzare le altre schermate iPod sul lettore iPod.

 Se l'iPod collegato non supporta la riproduzione video, quando viene selezionato il menu Video appare il messaggio "Riproduz. di file video non supportata su questo modello di iPod.". Modelli iPod/iPhone utilizzabili con

questo prodotto iPod touch 3a/2a/1a generazioneiPod classic / iPod con videoiPod con connettore dockiPod con click wheeliPod nano 5a/4a/3a/2a generazioneiPhone 4S / iPhone 4iPhone 3GS / iPhone 3G / iPhone HT-ES8209_ZG_ITA_0425.indd 40HT-ES8209_ZG_ITA_0425.indd 40 2012-04-25 오후 1:04:382012-04-25 오후 1:04:38Italiano 41 |

05 Riproduzione Multimediale

La schermata Funzione

Nella schermata Funzione è possibile selezionare

la sorgente di ingresso video e/o audio da

visualizzare o ascoltare.

È inoltre possibile cambiare la sorgente premendo il tasto

FUNCTION in alto a destra sul telecomando.

Per accedere alla schermata Funzione, selezionare

l'icona Funzione nella schermata principale, quindi

Opzioni nella schermata Funzione

Per selezionare un'opzione, evidenziarla

utilizzando i tasti ▲▼, quindi premere il tasto

Selezionarla per ascoltare la

sorgente audio digitale collegata

all'ingresso audio digitale.

AUX Selezionarla per ascoltare l'audio

dalla sorgente audio analogica

collegata all'ingresso audio.

Per ascoltare musica o vedere video

dall'iPod collegato al connettore

Selezionarla per visualizzare il video

dal dispositivo collegato a

Selezionarla per visualizzare il video

dal dispositivo collegato a

Selezionarla per ascoltare la radio

Riproduzione di DVD commerciali

1 . Inserire un disco nell'apposito vano con

l'etichetta rivolta in avanti. La riproduzione si

avvia automaticamente.

Se così non fosse, premere il tasto

telecomando o selezionare l'opzione AllShare

Play nella schermata principale, quindi

. Vedere "Riproduzione

dei contenuti in Video, Foto o Musica" a

Riproduzione di CD commerciali

1 . Inserire un disco audio commerciale

preregistrato nell'apposito vano con

l'etichetta rivolta in avanti. Viene visualizzata

la schermata AllShare Play - Musica con un

elenco delle tracce. La riproduzione della

prima traccia si avvia automaticamente. AllShare Play

T RACK 001 03:59 2 .

Per riprodurre una traccia particolare, utilizzare

i tasti ▲▼ sul telecomando per selezionare la

traccia, quindi premere il tasto

Comandi della schermata Musica

Per mettere in pausa una traccia.

Per riprodurre una traccia.

Per ripetere una o tutte le tracce.

Per riprodurre le tracce in ordine

Per visualizzare l'equalizzatore.

Per regolare manualmente

l'equalizzatore. (Solo se il modo

equalizzatore è attivato)

I comandi della schermata Music (Musica) sono accessibili

solo quando viene riprodotta una traccia.

I comandi non vengono visualizzati tutti

Per ulteriori informazioni sulla riproduzione musicale, vedere

"Controllo della riproduzione musicale" a pagina 46.

HT-ES8209_ZG_ITA_0425.indd 41HT-ES8209_ZG_ITA_0425.indd 41 2012-04-25 오후 1:04:532012-04-25 오후 1:04:53|

Riproduzione Multimediale

Riproduzione di un disco con

contenuti registrati dall'utente È possibile riprodurre i file multimediali registrati su dischi DVD o CD.1 . Inserire un disco registrato dall'utente nell'apposito vano con l'etichetta rivolta in avanti. Viene visualizzato il popup di dispositivo collegato.2 . Utilizzare i tasti ▲▼ per selezionare il tipo di contenuto da visualizzare o riprodurre (Video, Foto o Musica), quindi premere il tasto E

 Anche se il prodotto visualizza le cartelle per tutti i tipi di contenuto, vengono visualizzati solo i file corrispondenti al tipo di contenuto selezionato al passo 2. Se, ad esempio, si è selezionato Musica, vengono visualizzati solo i file musicali. È possibile modificare la selezione utilizzando AllShare Play.3 . Utilizzare i tasti ▲▼ ◄► per selezionare la cartella con il tipo di contenuto selezionato al passo 2, quindi premere il tasto E

4 . Se si è selezionato Musica, viene visualizzata la schermata AllShare Play - Musica con i file musicali sul disco. Utilizzare i tasti ▲▼ per selezionare il file da riprodurre, quindi premere il tasto E

5 . Se si è selezionato Foto, viene visualizzata la schermata AllShare Play - Foto con le foto sul disco. Utilizzare i tasti ▲▼◄► per selezionare la foto da visualizzare, quindi premere il tasto E

6 . Se si è selezionato Video, viene visualizzata la schermata AllShare Play - Video con i file video sul disco. Utilizzare i tasti ▲▼◄► per selezionare il video da visualizzare, quindi premere il tasto E

 Per le cartelle Musica e Video, è anche possibile premere il tasto TOOLS sul telecomando, quindi selezionare Riproduci cartella per riprodurre o visualizzare automaticamente tutti i file nella cartella.Selezionare la cartella prima di premere il tasto TOOLS.

 Per ulteriori informazioni sulla riproduzione musicale, vedere Controllo della riproduzione musicale a pagina 46.

 Per ulteriori informazioni sulla riproduzione di contenuti fotografici, vedere Riproduzione di contenuti fotografici e Utilizzo del menu Strumenti quando un file è selezionato alle pagine 48~50.

 Per ulteriori informazioni sulla riproduzione di contenuti video, vedere Controllo della riproduzione video a pagina 44.

Utilizzo della funzione di rete

AllShare AllShare consente di riprodurre sul prodotto contenuti video, fotografici o musicali memorizzati sul PC o sul dispositivo compatibile con DLNA utilizzando una connessione di rete wireless. Come scaricare il software AllShare Per utilizzare AllShare con il PC o con il dispositivo DLNA, è necessario installare il software AllShare sul PC. Per scaricare il software per PC e ottenere istruzioni dettagliate sull'uso di AllShare, visitare il sito Web Samsung.com.1 . Accedere al sito www.samsung.com.2 . Fare clic su Support in alto nella pagina.3 . Nella pagina Assistenza, inserire il codice del modello del prodotto nel relativo campo.4 . Nella pagina visualizzata, fare clic sulla scheda Download e selezionare Accedi a Centro di download globale per altre lingue.Viene visualizzata la pagina Centro di download globale.5 . Nella pagina Centro di download globale, fare clic sulla scheda Software.6 . Nella scheda Software, fare clic sull'icona del file a destra della riga AllShare.7 . Nel popup visualizzato, fare clic su Salva file.8 . Trovare il file di installazione di AllShare sul disco e farvi doppio clic sopra.9 . Nel popup visualizzato, fare clic su Esegui, quindi seguire le istruzioni sulla schermata.Scaricare il manuale di installazione/istruzioni di AllShare sempre dalla scheda Software facendo clic sul simbolo del file PDF corrispondente nella colonna File a destra. Il file, in formato PDF, viene scaricato e aperto. È possibile visualizzare e/o salvare il file. HT-ES8209_ZG_ITA_0425.indd 42HT-ES8209_ZG_ITA_0425.indd 42 2012-04-25 오후 1:05:032012-04-25 오후 1:05:03Italiano 43

05 Riproduzione Multimediale

Riproduzione dei contenuti memorizzati

sul PC o sul dispositivo DLNA sul

Connessione AllShare

1 . Collegare il prodotto, il PC e/o il telefono

cellulare compatibile con DLNA alla stessa

2 . Seguire le istruzioni riportate nel manuale di

installazione/istruzioni del software AllShare

per impostare i dispositivi e i file da riprodurre

3 . Selezionare AllShare Play nella schermata

iniziale del prodotto, quindi premere il tasto

. Viene visualizzata la schermata AllShare

4 . Selezionare il PC o il dispositivo compatibile

con DLNA collegato, quindi premere il tasto

. Viene visualizzata una schermata con i

5 . Selezionare il file da riprodurre o visualizzare,

quindi premere il tasto

Controllo della riproduzione dei

contenuti memorizzati sul PC tramite

Controllo dei file memorizzati

Riproduzione dei file

(Disponibile solo sui telefoni Samsung che

supportano la funzione AllShare).

1 . Collegare il prodotto, il PC e il telefono

cellulare compatibile con DLNA alla stessa

2 . Seguire le istruzioni riportate nel manuale di

installazione/istruzioni del software AllShare

per impostare i dispositivi e i file da riprodurre

3 . Sul computer, verificare che il telefono sia

collegato utilizzando il software AllShare.

4 . Sul telefono, selezionare il file da visualizzare

o riprodurre, quindi selezionare il prodotto

Blu-ray come dispositivo di riproduzione.

5 . Sul telefono, avviare la riproduzione.

HT-ES8209_ZG_ITA_0425.indd 43HT-ES8209_ZG_ITA_0425.indd 43 2012-04-25 오후 1:05:042012-04-25 오후 1:05:04|

Riproduzione Multimediale

 Ripetizione della riproduzioneRipetizione di un titolo o di un capitolo 1 . Durante la riproduzione, premere il tasto REPEAT sul telecomando. 2 . Premere i tasti ▲▼ per selezionare Capitolo, Tutto o Titolo, quindi premere il tasto E

 La schermata potrebbe non visualizzare subito Capitolo o Titolo. Continuare a premere i tasti ▲▼ finché la voce selezionata non viene visualizzata nel campo blu. 3 . Per tornare alla riproduzione normale, premere di nuovo il tasto REPEAT premere i tasti ▲▼ per selezionare Off, quindi premere il tasto E

. Ripetizione di una sezione 1 . Durante la riproduzione, premere il tasto REPEAT sul telecomando. 2 . Premere i tasti ▲▼ per selezionare Ripeti A-B.| NOTA |

 La schermata potrebbe non visualizzare subito Ripeti A-B. Continuare a premere i tasti ▲▼ finché Ripeti A-B non viene visualizzato nel campo blu. 3 . Premere il tasto E nel punto in cui si desidera venga avviata la ripetizione della riproduzione (A). 4 . Premere il tasto E nel punto in cui si desidera venga interrotta la ripetizione della riproduzione (B). 5 . Per tornare alla riproduzione normale, premere di nuovo il tasto REPEAT. 6 . Premere il tasto E

 Il punto (B) deve essere impostato almeno a 5 secondi di riproduzione dopo il punto (A).

 Utilizzo del menu del disco, dei titoli e di scelta rapida e dell'elenco dei titoliDISC MENUDurante la riproduzione, premere questo tasto per visualizzare il menu del disco.TITLE MENUDurante la riproduzione, premere questo tasto per visualizzare il menu dei titoli.• Se il disco contiene una playlist, premere il tasto VERDE (B) per passare alla playlist.POPUP MENUDurante la riproduzione, premere questo tasto per visualizzare il menu di scelta rapida.DISC MENU o TITLE MENUDurante la riproduzione, premere questo tasto per visualizzare l'elenco dei titoli.

 Tasti relativi alla riproduzioneIl prodotto non riproduce l'audio nel modo ricerca, riproduzione rallentata o fotogramma per fotogramma. 6 Avvia la riproduzione. 5 Arresta la riproduzione. 7 Mette in pausa la riproduzione.Riproduzione veloceDurante la riproduzione, premere il tasto 3

. Ogni volta che si preme il tasto 3

, la velocità di riproduzione cambia.Riproduzione rallentataNel modo pausa, premere il tasto 

. Ogni volta che si preme il tasto  , la velocità di riproduzione cambia.Riproduzione fotogramma per fotogrammaNel modo pausa, premere il tasto 7

. Ogni volta che si preme il tasto 7 , viene visualizzato un nuovo fotogramma.Riproduzione a saltiDurante la riproduzione, premere il tasto 1

. Ogni volta che si preme il tasto 1

2 , il disco passa al capitolo o al file precedente o successivo. Controllo della riproduzione video È possibile controllare la riproduzione dei file video memorizzati su dischi Blu-ray, DVD e CD e su dispositivi di memorizzazione USB. A seconda del disco, alcune funzioni descritte in questo manuale potrebbero non essere disponibili. Tasti del telecomando utilizzati per la riproduzione video

05 Riproduzione Multimediale

Utilizzo del menu Strumenti

Durante la riproduzione, premere il tasto TOOLS.

Selezionarlo per passare al titolo

desiderato (se il disco ha più di un titolo),

alla scena desiderata o, utilizzando

Ricerca durata, a un punto specifico di

un film o video. Ricerca durata permette

di definire il punto specifico inserendo il

tempo in formato 00:00:00 (ore, minuti,

secondi) con il telecomando.

Selezionarlo per ripetere un titolo, un

capitolo (solo dischi BD/DVD) o una

sezione contrassegnata specifici.Funziona

allo stesso modo del tasto REPEAT.

Selezionarlo per impostare il formato

schermo intero desiderato. È possibile

selezionare Originale, Modalità1

(più grande) o Modalità2 (grandezza

Selezionarlo per impostare il modo

- Dinamica : Selezionare questa

impostazione per aumentare la nitidezza.

- Standard : Selezionare questa

impostazione per la maggior parte delle

- Film : Questa è l'impostazione migliore

per guardare i film.

- Utente : Consente di regolare

rispettivamente le funzioni di nitidezza e

riduzione dei disturbi.

Se si seleziona Utente, viene visualizzata

la schermata Impostazioni utente.

Selezionare un'opzione, premere

utilizzare i tasti ◄► per regolarla,

Quando si utilizza la funzione BD Wise

(BD Wise), questo menu non viene

Selezionarlo per utilizzare l'equalizzatore.

Selezionarlo per impostare l'equalizzatore.

Viene visualizzato solo se il modo

equalizzatore è attivato.

Menu visualizzati solo durante la

riproduzione di dischi BD/DVD Riproduci

Selezionarlo per riprodurre il film

Selezionarlo per passare al capitolo

che si desidera guardare.

Selezionarlo per impostare la lingua

desiderata per l'audio.

- Questa funzione può essere attivata

anche premendo il tasto AUDIO del

Selezionarlo per impostare la lingua

desiderata per i sottotitoli.

- Questa funzione può essere attivata

anche premendo il tasto SUBTITLE

Per visualizzare la scena da un'altra

angolazione. L'opzione Angolo

visualizza il numero di angolazioni

disponibili per la visualizzazione (1/1,

BONUSVIEW Selezionarlo per impostare l'opzione

bonusview desiderata.

Menu visualizzati solo durante la

riproduzione di un file

Per passare alla schermata con

Per cercare una scena all'interno del

Per controllare le informazioni del file

Il menu Strumenti può variare in base al disco o al

dispositivo di memorizzazione. È possibile che non

vengano visualizzate tutte le opzioni.

HT-ES8209_ZG_ITA_0425.indd 45HT-ES8209_ZG_ITA_0425.indd 45 2012-04-25 오후 1:05:162012-04-25 오후 1:05:16|

Riproduzione Multimediale

Controllo della riproduzione musicale È possibile controllare la riproduzione dei contenuti musicali memorizzati su DVD, CD o dispositivi di memorizzazione USB. Tasti del telecomando utilizzati per la

riproduzione musicale

DISC MENU TITLE MENUMUTE 1

1 Riproduzione veloce (solo CD audio (CD-DA))Durante la riproduzione, premere il tasto 3

. Ogni volta che si preme il tasto 3

 , la velocità di riproduzione cambia. 2 Tasto 7 : per mettere in pausa una traccia. 3 Tasto 6 : per riprodurre la traccia selezionata al momento. 4 Tasto 5 : per arrestare una traccia. 5 Skip : durante la riproduzione, premere il tasto 1

2 per passare alla traccia precedente o successiva nell'elenco. 6 Tasti NUMERICI : durante la riproduzione di una playlist, premere il numero corrispondente alla traccia desiderata. Viene riprodotta la traccia selezionata. ipetizione delle tracce di un CD audio È possibile impostare il prodotto in modo che ripeta le tracce di un CD audio (CD-DA/MP3).1 . Durante la riproduzione, utilizzare il tasto ► per selezionare nell'angolo in basso a destra della schermata, quindi premere il tasto E

. 2 . Utilizzare i tasti ▲▼ per selezionare il modo di ripetizione desiderato - Off, 1 canzone, o Tutto - quindi premere il tasto E

Riproduzione casuale delle tracce di un

CD audio È possibile impostare il prodotto in modo che riproduca casualmente le tracce di un CD audio (CD-DA/MP3).1 . Durante la riproduzione, utilizzare il tasto ► per selezionare nell'angolo in basso a destra della schermata, quindi premere il tasto E

. 2 . Utilizzare i tasti ▲▼ per impostare Mod. casuale On o Off, quindi premere il tasto E

Creazione di una playlist

1 . Con la schermata di riproduzione visualizzata, premere il tasto TOOLS. Viene visualizzato il menu Strumenti. 2 . Utilizzare i tasti ▲▼ per selezionare Rip. selezione, quindi premere il tasto E . Viene visualizzata la schermata Selezione ripr.. 3 . Utilizzare i tasti ▲▼ per selezionare una traccia, quindi premere il tasto E . A sinistra della traccia viene visualizzato un segno di spunta. 4 . Ripetere il passo 3 per selezionare altre tracce. HT-ES8209_ZG_ITA_0425.indd 46HT-ES8209_ZG_ITA_0425.indd 46 2012-04-25 오후 1:05:162012-04-25 오후 1:05:16Italiano 47

05 Riproduzione Multimediale

Per rimuovere una traccia dall'elenco, spostarsi

sulla traccia, quindi premere di nuovo il tasto

. Il segno di spunta sulla traccia viene

A operazione ultimata, premere il tasto ►

per selezionare Riprod, quindi premere il

. Viene visualizzata di nuovo la

schermata di riproduzione musicale con solo

le tracce selezionate. La riproduzione si avvia

Sui CD audio (CD-DA), è possibile creare una playlist

contenente fino a 99 tracce.

Se è stata creata una playlist, la voce Selezione ripr. viene

sostituita da Mod. playlist nel menu Strumenti.

Nella schermata Selezione ripr., è anche possibile

selezionare Seleziona tutto, Deseleziona tutto, e

Utilizzare Seleziona tutto per selezionare tutte le

tracce. In questo modo viene annullata la selezione delle

singole tracce. Quando si preme il tasto RETURN

sul telecomando o si seleziona RIPROD. e si preme il

, sulla schermata di riproduzione musicale

vengono visualizzate tutte le tracce e il prodotto avvia la

riproduzione di tutte le tracce partendo dalla numero 001.

• Utilizzare Deseleziona tutto per deselezionare tutte

le tracce selezionate in una volta sola. Selezionare le

singole tracce o utilizzare Seleziona tutto per selezionare

tutte le tracce, quindi premere il tasto RETURN

sul telecomando o selezionare RIPROD. e premere il

. Se non si utilizza Seleziona tutto o non si

selezionano le singole tracce, la playlist non cambia.

• Annulla annulla eventuali modifiche effettuate nella

schermata Selezione ripr.. Quando si torna alla

schermata di riproduzione, la playlist rimane immutata.

È possibile trasferire la musica da un CD musicale

a un dispositivo USB inserito nella porta USB.

1 . Inserire un dispositivo USB nel connettore

USB sul lato sinistro del prodotto,

quindi premere il tasto RETURN

2 . Inserire il disco dal quale si desidera eseguire

il ripping nel prodotto.

3 . Con la schermata di riproduzione visualizzata,

premere il tasto TOOLS. Viene visualizzato il

4 . Utilizzare i tasti ▲▼ per selezionare Rip,

quindi premere il tasto

. Viene visualizzata

5 . Utilizzare i tasti ▲▼ per selezionare una

traccia, quindi premere il tasto

della traccia viene visualizzato un segno di

6 . Ripetere il passo 5 per selezionare altre

7 . Per rimuovere una traccia dall'elenco,

spostarsi sulla traccia, quindi premere di

. Il segno di spunta sulla

traccia viene rimosso.

8 . A operazione ultimata, premere il tasto ► per

selezionare Rip, quindi premere il tasto

Viene visualizzato il popup di ripping.

9 . Premere il tasto

per avviare il processo di

ripping. Viene visualizzato il popup della barra

di completamento del ripping.

10 . Al termine del ripping, viene visualizzato il

messaggio “Ripping completato”. Premere

11 . Premere il tasto RETURN

schermata di riproduzione.

Al termine del ripping, sul dispositivo USB viene creata

HT-ES8209_ZG_ITA_0425.indd 47HT-ES8209_ZG_ITA_0425.indd 47 2012-04-25 오후 1:05:272012-04-25 오후 1:05:27|

Riproduzione Multimediale

Riproduzione di contenuti fotografici È possibile riprodurre i contenuti fotografici memorizzati su DVD, supporti USB, dispositivi mobili o PC. Utilizzo del menu Strumenti Durante la riproduzione, premere il tasto TOOLS.Vai a Elenco foto Selezionarlo per andare all'elenco delle foto sull'attuale supporto.Avvia proiezione diapositiveSelezionarlo per avviare la presentazione.Slide Show SpeedSelezionarlo per impostare la velocità della presentazione.Velocità slide show Selezionarlo per impostare gli effetti speciali della presentazione.Musica sottof attivSelezionarlo per ascoltare la musica durante la visualizzazione della presentazione.Impostazione musica di sottofondoSelezionarlo per impostare la musica di sottofondo.Modalità immagineSelezionarlo per impostare l'immagine. - Dinamica : Selezionare questa impostazione per aumentare la nitidezza. - Standard : Selezionare questa impostazione per la maggior parte delle applicazioni. - Film : Questa è l'impostazione migliore per guardare i film. - Utente : Consente di regolare rispettivamente le funzioni di nitidezza e riduzione dei disturbi. | NOTA |

 Quando si utilizza la funzione BD Wise, questo menu non viene visualizzato. Zoom Selezionarlo per ingrandire l'immagine corrente. (Ingrandisce fino a 4 volte l'immagine)RuotaSelezionarlo per ruotare l'immagine. (L'immagine viene fatta ruotare in senso orario o antiorario).InformazioniMostra le informazioni sull'immagine. | NOTA |

 Il menu Tools (Strumenti) può variare in base al disco o al dispositivo di memorizzazione. È possibile che non vengano visualizzate tutte le opzioni.

 Per abilitare la funzione di musica di sottofondo, il file della foto deve trovarsi sullo stesso supporto di memorizzazione del file musicale. Tuttavia, sulla qualità del suono possono influire il bit rate del file MP3, la dimensione della foto e il metodo di codifica.

 Non è possibile ingrandire il campo di sottotitoli e PG nel modo schermo intero. Utilizzo del menu Strumenti

quando un file è selezionato Quando un file è selezionato, premere il tasto TOOLS.VisioneSelezionarlo per accedere alle opzioni di ordinamento: Artista, Genere, Mensile, Data ultima, ecc. Le opzioni di ordinamento visualizzate variano in base al tipo di memorizzazione e di supporto.Vista cartellaViene visualizzato sulla schermata della funzione Visualizza. Selezionarlo per visualizzare le cartelle sul dispositivo di memorizzazione.TitoloViene visualizzato sulla schermata della funzione Visualizza. Selezionarlo per ordinare tutti i file foto o video su un dispositivo di memorizzazione in base al titolo.ArtistaViene visualizzato sulla schermata della funzione Visualizza. Selezionarlo per ordinare e visualizzare tutte le tracce musicali su un dispositivo di memorizzazione in base all'artista.AlbumViene visualizzato sulla schermata della funzione Visualizza. Selezionarlo per ordinare e visualizzare tutte le tracce musicali su un dispositivo di memorizzazione in base all'album. HT-ES8209_ZG_ITA_0425.indd 48HT-ES8209_ZG_ITA_0425.indd 48 2012-04-25 오후 1:05:272012-04-25 오후 1:05:27Italiano 49

05 Riproduzione Multimediale

Viene visualizzato sulla schermata

della funzione Visualizza. Selezionarlo

per ordinare e visualizzare tutte le

tracce musicali su un dispositivo di

memorizzazione in base al genere.

Viene visualizzato sulla schermata della

funzione Visualizza. Selezionarlo per

ordinare e visualizzare tutti i file foto o

video su un dispositivo di memorizzazione

dalla data più vecchia a quella più recente.

Viene visualizzato sulla schermata

della funzione Visualizza. Selezionarlo

per ordinare e visualizzare tutti i

file foto o video su un dispositivo di

memorizzazione dalla data più recente

a quella più vecchia.

Viene visualizzato sulla schermata della

funzione Visualizza. Selezionarlo per

ordinare tutti i file foto o video su un

dispositivo di memorizzazione in base al

Selezione ripr. consente di selezionare

specifici file musicali, video e foto da

riprodurre. Fondamentalmente funziona

in modo analogo per tutti i supporti.

L'esempio di seguito fa riferimento alle

Nella schermata di visualizzazione

delle miniature, selezionare una foto,

quindi premere il tasto TOOLS sul

Nel menu Strumenti, selezionare Rip.

selezione, quindi premere il tasto

Nella schermata di selezione, utilizzare

i tasti ▲▼◄► per selezionare la foto

da visualizzare, quindi premere il tasto

. A sinistra dell'immagine viene

visualizzato un segno di spunta.

Ripetere il passo 3 per ogni foto da

Per deselezionare una foto,

selezionarla, quindi premere il tasto

A operazione ultimata, utilizzare i tasti

◄► per selezionare Play (Riprod.),

quindi premere il tasto

avviata una presentazione delle foto

7. Per interrompere la presentazione,

premere una volta il tasto

riavviare la presentazione, premere

8. Per arrestare la presentazione,

premere il tasto RETURN

Una volta avviata la presentazione,

è possibile controllarla premendo il

tasto TOOLS e visualizzando il menu

Presentazione. Vedere "Utilizzo del

menu Strumenti" a pagina 48.

Selezionare Invia per caricare i file

selezionati su Picasa, Facebook, Cloud

Storage, NDrive e Family Story.

Per utilizzare Invia, è necessario creare

un account sul sito online, quindi

accedervi utilizzando la funzione Accedi.

1. Utilizzare i tasti ▲▼◄► per

selezionare un file, quindi premere

2. Ripetere l'operazione per ogni

traccia o file da caricare.

È anche possibile spostarsi su

Seleziona tutto a destra, quindi

tutte le tracce o tutti i file.

3. Selezionare Invia a destra, quindi

4. Utilizzare i tasti ▲▼ per selezionare

il sito online su cui caricare i file o

le tracce, quindi premere il tasto

La funzione Accedi / Chiudi sess.

consente di accedere al proprio account

HT-ES8209_ZG_ITA_0425.indd 49HT-ES8209_ZG_ITA_0425.indd 49 2012-04-25 오후 1:05:282012-04-25 오후 1:05:28|

Riproduzione Multimediale

Selezionarlo per creare una playlist o

aggiungere file o tracce a una playlist.

1. Selezionare Agg. a elenco, quindi

2. Utilizzare i tasti ▲▼◄► per

selezionare una traccia o un file,

quindi premere il tasto

3. Ripetere l'operazione per ogni

traccia o file da aggiungere.

4. Selezionare Aggiungi a destra,

quindi premere il tasto

5. Nella schermata visualizzata,

eseguire una delle seguenti

• Selezionare la playlist a cui

aggiungere le tracce o i file, quindi

• Selezionare Crea nuova, quindi

della tastiera visualizzato, assegnare

un nome alla nuova playlist. Inserire

i numeri utilizzando i tasti numerici

sul telecomando. Inserire le lettere

utilizzando i tasti ▲▼◄► per

spostare il cursore e premendo il

. Al termine, spostarsi su

FATTO nella parte inferiore della

schermata, quindi premere il tasto

A seconda della schermata visualizzata,

selezionare Elimina per cancellare un

file da un supporto cancellabile (come

ad esempio un dispositivo USB) o per

eliminare una playlist.

Selezionare Mod. playlist per rimuovere

i file o le tracce da una playlist. Il

dispositivo di memorizzazione che

contiene la playlist deve essere inserito

o collegato al prodotto.

1. Utilizzare i tasti ▲▼◄► per

selezionare un file, quindi premere

2. Ripetere l'operazione per ogni

traccia o file da rimuovere.

È anche possibile spostarsi su Select

All (Seleziona tutto) a destra, quindi

tutte le tracce o tutti i file.

3. Selezionare Rimuovi a destra,

quindi premere il tasto

Dopo aver effettuato l'ordinamento in

base a Artista, Genere, Album, Titolo,

Data ultima, Data prima o Mensile,

selezionare un gruppo dai risultati

dell'ordinamento (ad esempio, tutte

le foto scattate ad agosto), quindi

selezionare Riproduci gruppo corrente

per riprodurre o visualizzare solo i file di

Selezionarlo per andare alla sezione

della playlist nella schermata AllShare

La funzione Codifica (che cambia in

base alla lingua o all'area geografica)

modifica il modo in cui il prodotto

ordina, dispone e presenta file o

tracce, visualizza date, ecc. Selezionare

Codifica per cambiare la codifica in

modo che corrisponda alla propria

lingua o area geografica.

Informazioni Visualizza informazioni su

contenuti e file multimediali.

Il menu Strumenti può variare in base al disco o al

dispositivo di memorizzazione. È possibile che non

vengano visualizzate tutte le opzioni.

HT-ES8209_ZG_ITA_0425.indd 50HT-ES8209_ZG_ITA_0425.indd 50 2012-04-25 오후 1:05:292012-04-25 오후 1:05:29Italiano 51 |

05 Riproduzione Multimediale

Utilizzo dei tasti del telecomando

1 . Premere il tasto FUNCTION per selezionare

2 . Selezionare la stazione desiderata.

• Sintonizzazione preimpostata 1 : Premere

per selezionare PRESET quindi

premere il tasto TUNING/CH (

selezionare la stazione preimpostata.

- Prima di potersi sintonizzare su una

stazione preimpostata, questa deve

essere aggiunta alla memoria del

• Sintonizzazione manuale : Premere il

per selezionare MANUAL quindi

premere il tasto TUNING/CH (

sintonizzarsi su una frequenza precedente o

• Sintonizzazione automatica : Premere il

per selezionare MANUAL quindi

tenere premuto il tasto TUNING/CH (

per ricercare automaticamente la banda.

Impostazione mono/stereo

Premere il tasto MO/ST.

• Ogni volta che si preme il tasto, l'audio passa

da STEREO a MONO e viceversa.

• Nelle zone con scarsa ricezione, selezionare

MONO per una trasmissione chiara e priva di

Memorizzazione delle stazioni

Esempio: memorizzazione della stazione FM

1 . Premere il tasto FUNCTION per selezionare

selezionare <89.10>.

3 . Premere il tasto TUNER MEMORY.

• Il numero lampeggia sul display.

4 . Premere di nuovo il tasto TUNER MEMORY.

• Premere il tasto TUNER MEMORY prima

che il numero scompaia dal display.

• Dopo aver premuto il tasto TUNER MEMORY, il numero scompare dal display

e la stazione viene salvata in memoria.

5 . Per memorizzare un'altra stazione, ripetere i

• Per sintonizzarsi su una stazione

Utilizzo dei tasti degli effetti

speciali sul telecomando

È possibile godere di un audio surround più naturale

e nitido con toni ricchi regolando l'intensità del suono

attraverso le relative opzioni.

Non è disponibile nel modo FM.

Riproduzione di video 2D in 3D

È possibile vedere un normale video 2D in 3D.

Se si passa alla schermata iniziale o al menu

principale di Smart Hub mentre si è in modo 3D, il

prodotto passa automaticamente al modo 2D.

HT-ES8209_ZG_ITA_0425.indd 51HT-ES8209_ZG_ITA_0425.indd 51 2012-04-25 오후 1:05:292012-04-25 오후 1:05:29|

Riproduzione Multimediale Funzione EFFETTO AUDIOSOUNDEFFECTPermette di selezionare un modo per ottimizzare l'audio.1. Premere il tasto SOUND EFFECT.2. Premere il tasto ▲▼ per selezionare il modo desiderato: DSP o Modalità audio.3. Premere i tasti ◄► per selezionare l'effetto audio desiderato. 

DSP MP3 Enhancer  Power Bass 

Off • MP3 Enhancer : migliora le prestazioni audio (ad es. per file mp3). È possibile effettuare l'upscaling audio da un livello MP3 (24 kHz, 8bit) a un livello CD (44,1 kHz, 16bit).• Power Bass : aumenta il volume dei bassi creando suoni cupi.• Off : selezionarlo per un ascolto normale. 

Modalità audio Virtual Sound  Musica  Notiziari  Telefilm 

Cinema  Sport  Giochi 

Off vTunervTunervTuner è la funzione che serve per ascoltare la radio. Premendo il tasto vTuner, è possibile accedere all'applicazione vTuner.È possibile utilizzare la funzione vTuner dopo aver scaricato l'applicazione vTuner da Samsung Apps. HT-ES8209_ZG_ITA_0425.indd 52HT-ES8209_ZG_ITA_0425.indd 52 2012-04-25 오후 1:05:302012-04-25 오후 1:05:30Italiano 53 |

È possibile usufruire di diversi servizi di rete come

Smart Hub o BD-LIVE collegando il prodotto alla

Per utilizzare i servizi di rete, è necessario

1 . Collegare il prodotto alla rete.

(Vedere a pagina 24)

2 . Configurare le impostazioni di rete.

(Vedere alle pagine 33~36)

Utilizzo di Smart Hub

Utilizzando Smart Hub, è possibile scaricare film,

video e musica da Internet, accedere a diverse

applicazioni gratuite o a pagamento e visualizzarle

sul televisore. I contenuti delle applicazioni

comprendono notizie, sport, previsioni del tempo,

mercati azionari, mappe, foto e giochi.

Per istruzioni su come utilizzare la funzione Smart

Hub, seguire i passi riportati di seguito:

1 . Accedere al sito www.samsung.com.

2 . Fare clic su Support in alto nella pagina.

3 . Nella pagina Assistenza, inserire il codice del

modello del prodotto nel relativo campo.

4 . Nella pagina visualizzata, fare clic sulla

scheda Download e selezionare Accedi

a Centro di download globale per altre

lingue. Viene visualizzata la pagina Centro di

5 . Nella pagina Centro di download globale, fare

clic sulla scheda Manuali.

6 . Nella scheda Manuali, fare clic sull'icona del

file a destra del manuale utente di Smart Hub.

Viene scaricato il manuale.

La posizione sul Web del manuale di Smart Hub può

essere modificata senza preavviso.

Panoramica di Smart Hub xxxxxxxxContents 1xxxxxxxxContents 4xxxxxxxxContents 3xxxxxxxxContents 2Samsung Apps Your Video Family Story Fitness Kids a Login b WallPaper / Strumenti ' Ritorna Search

Your Video : Fornisce consigli sui video in base ai

Search : Fornisce una ricerca integrata dei provider

video e dei dispositivi AllShare collegati.

Raccomandati : Mostra i contenuti consigliati

Pubblicità : Visualizza la Guida di Smart Hub,

un'introduzione al prodotto e la presentazione di

Family Story : Un modo semplice per accedere ai

contenuti familiari.

• Permette di accedere a foto, messaggi ed eventi

familiari in qualsiasi luogo e momento.

Fitness : Accesso a un servizio unificato per la cura

• Fornisce video di fitness da diverse fonti con

feedback sulle calorie bruciate dopo ogni

Kids : Il servizio Bambini permette ai più piccoli

di accedere ai contenuti preferiti in modo facile e

• Fornisce un'ampia serie di contenuti divertenti e

sicuri per i più piccoli.

Guida di navigazione : Visualizza i tasti del

telecomando che è possibile utilizzare per navigare

• ROSSO (A) : Per accedere a Smart Hub.

• VERDE (B) : Per visualizzare la schermata di

• Strumenti : Per visualizzare la finestra delle

9 Applicazioni personali : Visualizza la galleria personale delle applicazioni in cui è possibile aggiungere, modificare ed eliminare applicazioni. 0 Samsung Apps : Aprire Samsung Apps per scaricare vari servizi applicativi a pagamento o gratuiti. Utilizzo del browser Web È possibile accedere a Internet utilizzando per impostazione predefinita il browser Web installato nella schermata di Smart Hub.1 . Selezionare Smart Hub nella schermata iniziale, quindi premere il tasto E

. 2 . Selezionare l'applicazione del browser Web di Smart Hub, quindi premere il tasto E

 Se si lancia il browser Web quando il prodotto è collegato tramite HDMI a un televisore che supporta la funzione BD Wise(e la funzione BD Wise è attivata), il browser si adatta alle dimensioni dello schermo intero e la risoluzione del televisore viene impostata automaticamente sulla risoluzione ottimale.

 Il browser Web non è compatibile con le applicazioni Java.

 Se si tenta di scaricare un file, ma non si riesce a salvarlo, viene visualizzato un messaggio di errore.

 La riproduzione di video Flash non è supportata.

 L'e-commerce per l'acquisto dei prodotti online non è supportato.

 ActiveX non è supportato. Panoramica del browser Web Google Search I’m Feeling Lucky b Control Panel  Link Browsing / Tools ' Exit http://www.google.com/ 1

1 Pannello di controllo : Mostra le varie funzioni del browser Web. • : Passa alla pagina precedente. • : Passa all'ultima pagina visitata prima di tornare indietro.• : Ricarica la pagina corrente e aggiorna le informazioni sullo schermo. • : Passa alla pagina iniziale del browser Web. • : Permette di aumentare o diminuire lo zoom della schermata secondo diverse percentuali. • : Permette di assegnare un segnalibro a determinate pagine per accedervi facilmente. • : Permette di visualizzare la cronologia delle pagine visitate in base alla data, al nome o alla frequenza. •

http://www.google.com/ : Permette di inserire manualmente l'indirizzo di una pagina o di selezionare e accedere a una pagina dall'elenco di quelle visitate. • : Permette di passare facilmente tra le diverse finestre del browser Web aperte. • : Permette di cercare informazioni inserendo delle parole chiave. • : Permette di condividere il sito corrente con il gruppo familiare inviando un messaggio. • : Permette di configurare tutte le impostazioni del browser Web. HT-ES8209_ZG_ITA_0425.indd 54HT-ES8209_ZG_ITA_0425.indd 54 2012-04-25 오후 1:05:332012-04-25 오후 1:05:33Italiano 55

Guida di navigazione : Visualizza i tasti del

telecomando che è possibile utilizzare per navigare

• VERDE (B) : Per visualizzare il pannello di

• GIALLO (C) : Per cambiare il cursore sul modo

Link Browsing (Sfoglia a sinistra) o sul modo

Pointer Browsing (Sfoglia con il puntatore).

• Tools : Per visualizzare la finestra Strumenti.

• Exit : Per tornare al menu precedente.

Quando il prodotto è collegato alla rete, è possibile

fruire di diversi contenuti di servizi relativi ai film

disponibili su dischi compatibili con BD-LIVE.

1 . Collegare una memory stick USB al

connettore USB sul lato sinistro del prodotto,

quindi verificare lo spazio disponibile in

memoria. Il dispositivo di memoria deve

avere almeno 1 GB di spazio libero per poter

installare i servizi BD-LIVE.

2 . Selezionare Impostazioni nella schermata

iniziale, quindi premere il tasto

3 . Selezionare Rete, quindi premere il tasto

4 . Selezionare Impostazioni BD-Live, quindi

5 . Selezionare Gestione dei dati BD, quindi

6 . Selezionare Scelta dispositivo, quindi

7 . Selezionare USB, quindi premere il tasto

8 . Inserire un disco Blu-ray che supporti BD-

9 . Selezionare una voce tra i diversi contenuti

del servizio BD-LIVE forniti dal produttore del

La modalità di utilizzo di BD-LIVE e i contenuti forniti

possono variare a seconda del produttore del disco.

HT-ES8209_ZG_ITA_0425.indd 55HT-ES8209_ZG_ITA_0425.indd 55 2012-04-25 오후 1:05:342012-04-25 오후 1:05:34|

Informazioni aggiuntive

Nota ConnessioniHDMI OUT • A seconda del televisore, alcune risoluzioni di uscita HDMI potrebbero non essere utilizzabili. • Per poter vedere video in 3D, è necessaria una connessione HDMI. • Un cavo HDMI lungo potrebbe provocare disturbi. In questo caso, impostare HDMI Profondità colori su Off nel menu.ImpostazioniImpostazioni 3D • Per alcuni dischi 3D, per arrestare un film durante la riproduzione in 3D, premere una volta il tasto 5 . Il film si arresta e l'opzione modo 3D si disattiva.Per cambiare la selezione di un'opzione 3D durante la riproduzione di un film 3D, premere una volta il tasto 5 . Viene visualizzato il menu Blu-ray. Premere di nuovo il tasto 5 quindi selezionare Impostazioni 3D nel menu Blu-ray. • A seconda del contenuto e della posizione dell'immagine sullo schermo del televisore, si possono vedere delle bande nere verticali sul lato sinistro, sul lato destro o su entrambi i lati.Aspetto TV• A seconda del tipo di disco, è possibile che alcuni formati non siano disponibili. • Se si selezionano un formato e un'opzione diversi dal formato del televisore, l'immagine potrebbe apparire distorta. • Selezionando 16:9 originale, è possibile che il televisore visualizzi il formato 4:3 Pillarbox (bande nere ai lati dell'immagine).BD Wise (solo prodotti Samsung) • Se la funzione BD Wise è attivata, la risoluzione viene impostata automaticamente su BD Wise e nel menu Risoluzione viene visualizzato BD Wise. • Se il prodotto è collegato a un dispositivo che non supporta la funzione BD Wise, non è possibile utilizzare questa funzione. • Per un corretto funzionamento della funzione BD Wise, impostare l'opzione BD Wise su On sia sul prodotto che sul televisore.Uscita Digitale • Assicurarsi di selezionare l'opzione di uscita digitale corretta, altrimenti l'audio non verrà emesso o risulterà molto disturbato. • Se il dispositivo HDMI (ricevitore AV, televisore) non è compatibile con i formati compressi (Dolby Digital, DTS), il segnale audio viene emesso come PCM.• I normali DVD non dispongono di audio BONUSVIEW ed effetti sonori di navigazione. • Alcuni dischi Blu-ray non dispongono di audio BONUSVIEW ed effetti sonori di navigazione.

• Questa impostazione dell'uscita digitale non influisce sull'uscita audio analogica (S/D), né sull'uscita audio HDMI verso il televisore. Influisce, invece, sull'uscita audio HDMI e ottica se il prodotto è collegato a un ricevitore AV.• Se vengono riprodotte tracce audio MPEG, il segnale audio viene emesso come PCM indipendentemente dall'uscita digitale selezionata (PCM o bitstream). HT-ES8209_ZG_ITA_0425.indd 56HT-ES8209_ZG_ITA_0425.indd 56 2012-04-25 오후 1:05:352012-04-25 오후 1:05:35Italiano 57

• La connessione a Internet potrebbe essere limitata durante l'utilizzo di contenuti BD-LIVE.

• Su alcuni televisori, alcune risoluzioni di uscita HDMI potrebbero non essere utilizzabili.

Consultare il manuale utente del televisore.

• Questa funzione non è disponibile se il cavo HDMI non supporta CEC.

• Il televisore Samsung supporta la funzione Anynet+ se su di esso è presente il logo Anynet+.

Gestione dei dati BD

• Nel modo memoria esterna, la riproduzione del disco può essere interrotta se si scollega il

dispositivo USB durante la riproduzione.

• Sono supportati solo i dispositivi USB formattati nel file system FAT (etichetta di volume DOS 8.3).

Si consiglia di usare dispositivi USB che supportano il protocollo USB 2.0, con velocità di lettura/

scrittura di 4 MB/sec o superiore.

• La funzione Riprendi Riproduzione potrebbe non funzionare dopo aver formattato il dispositivo di

• La memoria totale disponibile per Gestione dei dati BD può differire, a seconda delle condizioni.

DivX® Video On Demand

• Per ulteriori informazioni su DivX(R) VOD, visitare il sito "http://vod.divx.com".

Imposta altoparlanti

• Se viene selezionato Selez. altoparlante su Altoparlante TV, l'audio è prodotto attraverso i

• Quando l'audio HDMI viene emesso dai diffusori del televisore, viene convertito automaticamente

Canale ritorno audio

• Quando Anynet+ (HDMI-CEC) è su Off, la funzione Canale ritorno audio non è disponibile.

• L'uso di un cavo HDMI non certificato per ARC (Audio Return Channel(Canale ritorno audio)) può

causare problemi di compatibilità.

• La funzione ARC (ARC) è disponibile solo se è collegato un televisore compatibile ARC.

• L'uscita digitale può essere attivata solo se Selez. altoparlante è impostato su Altoparlante TV.

Riproduzione di file video

• I file video con frequenze di bit elevate, pari o superiori a 20 Mbps, forzano le capacità del

prodotto e potrebbero arrestarsi durante la riproduzione.

Selezione della lingua dell'audio

• L'indicatore ◄► non viene visualizzato sulla schermata se la sezione BONUSVIEW non contiene

impostazioni audio BONUSVIEW.

• Le lingue disponibili attraverso la funzione Lingua audio dipendono dalle lingue codificate sul

disco. Questa funzione o alcune lingue potrebbero non essere disponibili.

• Con alcuni dischi Blu-ray è possibile selezionare tracce audio LPCM o Dolby Digital in inglese.

Selezione della lingua dei sottotitoli

• Su alcuni dischi Blu-ray/DVD è possibile cambiare la lingua dei sottotitoli nel menu del disco.

Premere il tasto DISC MENU.

• Questa funzione dipende dalla selezione dei sottotitoli codificati sul disco, quindi potrebbe non

essere disponibile su tutti i dischi Blu-ray/DVD.

• Se il disco Blu-ray ha una sezione BONUSVIEW, vengono visualizzate anche le informazioni sul

modo BONUSVIEW principale.

• Questa funzione modifica contemporaneamente sottotitoli primari e secondari.

• Vengono visualizzati rispettivamente il numero totale di sottotitoli primari e secondari.

Riproduzione di file JPEG

• Non è possibile ingrandire il campo di sottotitoli e PG nel modo schermo intero.

Utilizzo del tasto TOOLS durante la riproduzione delle immagini

• Se il sistema è collegato a un televisore che supporta la funzione BD Wise e BD Wise è impostato

su On, il menu Impostazioni immagini non viene visualizzato.

• La funzione di musica di sottofondo funziona solo se il file musicale e il file della foto sono sullo

stesso supporto di memorizzazione. La qualità del suono può anche essere influenzata dal bit

rate del file MP3, dalla dimensione delle foto e dal metodo di codifica.

Riproduzione da un dispositivo di memorizzazione USB

• È necessario rimuovere in sicurezza il dispositivo di memorizzazione USB (eseguendo la funzione

“Rimoz. sicura USB” ) per evitare possibili danni alla memoria USB. Premere il tasto HOME per

passare al menu principale, selezionare il tasto GIALLO (C), quindi premere il tasto

• Se si inserisce un disco durante la riproduzione da un dispositivo di memorizzazione USB, il

modo di funzionamento passa automaticamente a "BD/DVD".

Riproduzione dei file musicali

• Regolare il volume a un livello moderato prima di collegare l'iPod al prodotto.

• Quando il prodotto è alimentato e si collega un iPod, il prodotto carica la batteria dell'iPod.

HT-ES8209_ZG_ITA_0425.indd 58HT-ES8209_ZG_ITA_0425.indd 58 2012-04-25 오후 1:05:362012-04-25 오후 1:05:36Italiano 59

• Per poter visualizzare i video sull'iPod, l'uscita VIDEO (Composito) deve essere collegata al

televisore (vedere a pagina 22).

• Se si desidera riprodurre i video sull'iPod attraverso l'uscita VIDEO, impostare Anynet+ (HDMI-

• Sul televisore viene visualizzata solo la schermata di riproduzione. Visualizzare le altre schermate

iPod sul lettore iPod.

• Per tornare ai menu iPod mentre il lettore iPod è collegato con la basetta dock, premere

FUNCTION sul telecomando o premere

sul pannello anteriore del sistema e

selezionare R. IPOD.

Il modo Funzione viene impostato nella sequenza seguente:

Modelli iPod/iPhone utilizzabili con questo prodotto

• La regolazione del volume potrebbe non funzionare normalmente con l'iPod e modelli iPhone non

elencati a pagina 40. In caso di problemi con i modelli elencati, aggiornare il software dell'iPod/

iPhone all'ultima versione.

• A seconda della versione software dell'iPod, possono verificarsi problemi di comando. Non si

tratta di un malfunzionamento del sistema Home Cinema.

• A seconda della versione software o a seconda del tipo dell'iPod, alcune operazioni possono

differire. Installare l'ultimo software iPod. (raccomandato)

• È possibile riprodurre musica o video con la funzione disco Blu-ray/DVD e musica o video con la

funzione iPod remoto. Per riprodurre i video, è necessario utilizzare il dock per iPod.

• Non è garantita la riproduzione dei contenuti delle applicazioni con il prodotto. Si raccomanda di

riprodurre i contenuti scaricati sull'iPod.

• In caso di problemi di utilizzo dell'iPod, visitare il sito www.apple.com/support/ipod.

HT-ES8209_ZG_ITA_0425.indd 59HT-ES8209_ZG_ITA_0425.indd 59 2012-04-25 오후 1:05:362012-04-25 오후 1:05:36|

Risoluzione in base al modo di uscita

Selezione dell'uscita digitale

Connessione Ricevitore AV con supporto HDMI Streaming

DTS Fino a PCM 6,1 can. DTS DTS ricodificato

DTS Fino a PCM 6,1 can. DTS DTS DTS Definizione

Decodifica il flusso

aggiunge effetti sonori

Emette solo il flusso

modo che il ricevitore

AV possa decodificare

o gli effetti sonori di

Decodifica il flusso

aggiunge effetti sonori

di navigazione, quindi

ricodifica l'audio PCM

Decodifica il flusso

aggiunge effetti sonori

di navigazione, quindi

ricodifica l'audio PCM

* Se il flusso sorgente è 2 canali o mono, l'impostazione "Dolby D ricodificato" non viene applicata.

L'uscita è PCM 2 canali

I dischi Blu-ray possono comprendere tre flussi audio:

- Audio principale: la traccia audio principale.

- Audio BONUSVIEW: traccia audio aggiuntiva, come i commenti del regista o degli attori.

- Effetti sonori di navigazione: durante la navigazione nei menu è possibile udire i relativi effetti sonori. Gli

effetti sonori di navigazione sono differenti per ciascun disco Blu-ray.

HT-ES8209_ZG_ITA_0425.indd 61HT-ES8209_ZG_ITA_0425.indd 61 2012-04-25 오후 1:05:382012-04-25 오후 1:05:38|

Risoluzione dei problemi Se il prodotto non funziona correttamente, consultare la tabella che segue. Se il problema non è elencato nella tabella o se le istruzioni fornite non portano a una soluzione, spegnere il prodotto, scollegare il cavo di alimentazione e contattare il rivenditore autorizzato più vicino o il Centro di assistenza di Samsung Electronics.Sintomo Controlli/RimediNon si riesce ad estrarre il disco.• Il cavo di alimentazione è ben collegato alla presa?• Spegnere l'unità, quindi riaccenderla.L'iPod non si collega.• Verificare le condizioni del connettore dell'iPod e del dock.• Tenere aggiornata la versione software dell'iPod.La riproduzione non si avvia.• Controllare il codice regionale del disco Blu-ray/DVD.È possibile che i DVD acquistati all'estero non siano riproducibili.• I CD-ROM e i DVD-ROM non possono essere riprodotti con questo prodotto.• Assicurarsi che il livello di protezione sia corretto.La riproduzione non si avvia immediatamente quando viene premuto il tasto di riproduzione/pausa.• Il disco è deformato o ha la superficie graffiata?• Pulire il disco.L'audio non viene riprodotto. • Il sistema Home Cinema non riproduce l'audio durante la riproduzione veloce, la riproduzione rallentata e la riproduzione fotogramma per fotogramma. • I diffusori sono collegati correttamente? La configurazione dei diffusori è personalizzata correttamente? • Il disco è gravemente danneggiato?Il telecomando non funziona • Il telecomando è utilizzato entro le distanze ammesse e con una corretta angolazione rispetto al sensore? • Le batterie sono scariche? • Le funzioni del modo (TV/BD) del telecomando sono state selezionate correttamente (TV o BD)?• Il disco gira, ma non viene riprodotta nessuna immagine.• La qualità dell'immagine è scarsa e l'immagine è tremolante.• Il televisore è acceso?• I cavi video sono collegati correttamente?• Il disco è sporco o danneggiato?• I dischi di scarsa qualità potrebbero non essere riproducibili.La lingua dell'audio e i sottotitoli non funzionano. • La lingua dell'audio e i sottotitoli non funzionano se il disco non li contiene.Il menu non viene visualizzato neanche quando viene selezionata la funzione menu.• Si sta usando un disco che non contiene menu?Il formato non può essere cambiato.• È possibile riprodurre i dischi Blu-ray/DVD 16:9 in modo 16:9 Pieno, 4:3 Letter Box o 4:3 Pan-Scan, ma i dischi Blu-ray/DVD 4:3 possono essere visti soltanto in formato 4:3. Selezionare la funzione appropriata in base alla copertina del disco Blu-ray. HT-ES8209_ZG_ITA_0425.indd 62HT-ES8209_ZG_ITA_0425.indd 62 2012-04-25 오후 1:05:382012-04-25 오후 1:05:38Italiano 63

Sintomo Controlli/Rimedi

• Il prodotto non funziona

(esempio: l'apparecchio si

spegne o si sentono strani

• Il prodotto non funziona in

• Tenere premuto il tasto

sul telecomando per 5 secondi in modo STANDBY.

- Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.

Utilizzarla solo se strettamente necessario.

Non si ricorda la password

del livello di protezione

• Senza dischi inseriti nel prodotto, tenere premuto il tasto

del prodotto per più di 5

secondi. Sullo schermo viene visualizzato INIT e tutte le impostazioni ritornano ai valori

Premere quindi il tasto ACCENSIONE

- Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.

Utilizzarla solo se strettamente necessario.

La radio non funziona.

• L'antenna è collegata correttamente?

• Se il segnale di ingresso dell'antenna è debole, installare un'antenna FM esterna in

un'area con una buona ricezione.

Se si ascolta l'audio del

televisore attraverso il

prodotto, non viene emesso

Se si preme il tasto di

mentre si ascolta l'audio del televisore usando

le funzioni D.IN o AUX, le funzioni del disco Blu-ray/DVD vengono attivate e l'audio del

televisore viene disattivato.

visualizzato il messaggio

• In questo momento non è possibile completare le funzioni o le operazioni perché:

1. L'operazione non è consentita dal software del disco Blu-ray/DVD.

La funzione (ad es. di angolatura) non è supportata dal software del disco Blu-ray DVD.

3. La funzione al momento non è disponibile.

Sono stati richiesti un numero di titolo o di capitolo o un tempo di ricerca fuori gamma.

Se per l'uscita HDMI è

impostata una risoluzione non

supportata dal televisore (ad

esempio 1080p), è possibile

che l'immagine non venga

riprodotta sul televisore.

• Tenere premuto il tasto

sul pannello anteriore per più di 5 secondi senza dischi

inseriti. Tutte le impostazioni vengono riportate ai valori predefiniti.

Nessuna uscita HDMI.

Controllare il collegamento tra il televisore e il connettore HDMI del prodotto.

Verificare che il televisore supporti le risoluzioni di ingresso HDMI

576p/480p/720p/1080i/1080p.

Schermata di uscita HDMI

Se l'immagine appare disturbata, significa che il televisore non supporta la funzione HDCP

Sintomo Controlli/Rimedi

Funzione AllShare Play

Si vedono le cartelle

condivise in AllShare Play,

• AllShare Play mostra solo i file corrispondenti alle categorie Video, Foto e Musica.

I file che non corrispondono a queste categorie potrebbero non essere visualizzati.

Il video viene riprodotto in

• Verificare che la rete sia stabile.

• Verificare che il cavo di rete sia collegato correttamente e che la rete non sia

• La connessione wireless tra il server e il prodotto è instabile.

Verificare la connessione.

La connessione AllShare

Play tra il televisore e il PC è

L'indirizzo IP all'interno della stessa subnet deve essere univoco, altrimenti la presenza di

più IP uguali può provocare fenomeni di questo tipo.

Verificare se vi è un firewall abilitato.

In questo caso, disabilitare la funzione firewall.

BD-LIVE Non è possibile collegarsi al

• Verificare che la connessione di rete sia stata stabilita utilizzando il menu Stato rete.

• Verificare che al prodotto sia collegato un dispositivo di memoria USB.

• Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare il

È possibile controllare lo spazio disponibile in Gestione dei dati BD. (Vedere a pagina 57)

• Verificare che l'opzione della connessione Internet BD-LIVE sia impostata su

• Se la procedura precedente non riesce, contattare il fornitore dei contenuti oppure

aggiornare il firmware.

Quando si utilizza il servizio

BD-LIVE, si verifica un

Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare il

È possibile controllare lo spazio disponibile in BD Data Management (Gestione dei dati

BD). (Vedere a pagina 57)

Quando vengono ripristinate le impostazioni predefinite, tutti i dati BD utente memorizzati vengono eliminati.

Samsung Electronics dichiara che questo sistema Home Cinema è conforme ai requisiti essenziali e ad

altre disposizioni rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità ufficiale è reperibile sul sito http://www.samsung.com, selezionando

Supporto > Cerca supporto prodotto e inserendo il nome del modello.

Questo apparecchio può essere utilizzato in tutti i Paesi dell'UE.

In Francia, questa apparecchiatura può essere utilizzata solo in ambienti chiusi.

HT-ES8209_ZG_ITA_0425.indd 64HT-ES8209_ZG_ITA_0425.indd 64 2012-04-25 오후 1:05:392012-04-25 오후 1:05:39Italiano 65

Dimensioni 380 (L) x 95 (A) x 155 (P) mm (con supporto)

Temperatura di esercizio da +5°C a +35°C Umidità di esercizio

Sintonizzatore FM Rapporto segnale/rumore

55 dB Sensibilità utile 12 dB Distorsione armonica totale

BD (disco Blu-ray) Velocità di lettura: 9,834 m/sec

DVD (Digital Versatile Disc)

Velocità di lettura: 6,98 ~ 7,68 m/sec.

Tempo approssimativo di riproduzione (Lato singolo, strato

CD: 12cm (COMPACT DISC)

Velocità di lettura: 4,8 ~ 5,6 m/sec.

Tempo massimo di riproduzione: 74 min.

Uscita video Video composito

1 canale: 1,0 Vp-p (carico 75 Ω)

Uscita diffusore anteriore 133W x 2(3Ω)

Uscita diffusore subwoofer 134W(3Ω)

Risposta in frequenza

Ingresso analogico 20Hz~20kHz (±3dB)

Ingresso digitale 20Hz~40kHz (±4dB)

Rapporto S/N 70dB Separazione canali 60dB Sensibilità di ingresso

(AUX)500mV Altoparlante

Sistema di altoparlanti

Sistema di altoparlanti a 2.1 canali

Gamma di frequenze 140Hz~20kHz 40Hz ~ 160Hz

Livello di pressione sonora di uscita 87dB/W/M 88dB/W/M Ingresso nominale 133W 134W Ingresso massimo 266W 268W Dimensioni (L x A x P)

• Velocità di rete uguali o inferiori a 10 Mbps non sono supportate.

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

• Per l'alimentazione e il consumo di energia, vedere l'etichetta attaccata al prodotto

HT-ES8209_ZG_ITA_0425.indd 65HT-ES8209_ZG_ITA_0425.indd 65 2012-04-25 오후 1:05:402012-04-25 오후 1:05:40Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori

elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del

ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si

invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per

favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale

preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto

di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di conferimento differenziato

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di

questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove

raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in

quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite

correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti

e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area di residenza.

Contatta SAMSUNG WORLD WIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti
