MANUALE UTENTE HTD6759W SAMSUNG

Affi che les Conditions de l'accord de service.

Sistema Home Entertainment Blu-ray™ 7.1 canali manuale utente

immagina le possibilità

Grazie per avere acquistato questo prodotto Samsung.

Per ricevere un servizio più completo,

registrare il prodotto all'indirizzo

www.samsung.com/register

SAMSUNG

Informazioni sulla sicurezza

Avvertenze per la sicurezza

PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE). ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

	ATTENZIONERISCHIO DI SCOSSE ELETTRICHENON APRIRE
Questo simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesioni.	ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONDO LO SPINOTTO PIÙ LARGO DELLA SPINA NELLA RELATIVA PRESA.	Questo simbolo indica istruzioni importanti che accompagnano il prodotto.

ATTENZIONE

AVVERTENZA

- Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità.

ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio e non porre su di esso oggetti contenenti liquidi, come ad esempio vasi.
• Poiché la presa di rete viene utilizzata per scollegare l'apparecchio, deve essere facilmente accessibile in qualsiasi momento.
• Questa apparecchiatura deve essere sempre collegata a una presa di rete con collegamento a terra.
• Per scollegare l'apparecchio dalla corrente è necessario estrarre la spina dalla presa; perciò la presa dovrà essere facilmente accessibile.

Questo lettore CD è classifi cato come prodotto LASER DI CLASSE 1.

L'utilizzo di comandi, regolazioni o funzioni che si riferiscono a procedure diverse da quelle specifi cate può provocare l'esposizione a radiazioni pericolose.

ATTENZIONE

- UN RAGGIO LASER INVISIBLE VIENE EMESSO NEL CASO IN CUI L'APPARECCHIO VENGA APERTO CON IL SISTEMA DI INTERBLOCCO NON FUNZIONANTE IN MODO CORRETTO, O ESCLUSO. EVITARE LA DIRETTA ESPOSIZIONE AL RAGGIO LASER.

"Questo apparecchio è fabbricato in conformità al D.M. 28.08.95 N. 548 ed in particolare a quanto specifi cato nell'art. 2, comma 1"

2 Italiano

Precauzioni

• Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto.
• Installare il prodotto orizzontalmente su un supporto adeguato (mobile), verifi cando che vi sia spazio suffi ciente per una corretta ventilazione (7,5 - 10 cm).
• Non sistemare il prodotto su amplifi catori o altri dispositivi che potrebbero diventare caldi. Assicurarsi che le aperture di ventilazione non siano coperte.
  • Non appoggiare oggetti sopra il prodotto.
• Prima di spostare il prodotto, verifi care che non contenga nessun disco.
• Per scollegare completamente il prodotto dall'alimentazione, scollegare il connettore di rete dalla presa di rete.
• Se non si utilizza il prodotto per un periodo prolungato, scollegare il connettore dalla presa di rete.
• Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare il prodotto.
• Non esporre il prodotto alla luce diretta del sole o altre fonti di calore. Questo potrebbe portare al surriscaldamento e al malfunzionamento del prodotto.
• Tenere il prodotto lontano da fonti di umidità e calore eccessivo e da apparecchi che generano un forte campo magnetico o elettrico (ad es. diffusori).
• In caso di malfunzionamento del prodotto, scollegare il cavo di alimentazione dalla presa di corrente.
• Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale.
• Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi condensa. In inverno, se si trasporta il prodotto, attendere circa 2 ore prima di utilizzarlo, in modo che ritorni a temperatura ambiente.
• Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifi uti domestici.

Guardare la TV utilizzando la funzione 3D

INFORMAZIONI IMPORTANTI PER LA SALUTE E LA SICUREZZA PER LA VISIONE 3D. Si prega di leggere e comprendere in ogni loro parte le seguenti informazioni per la sicurezza prima dell'uso della funzione 3D del televisore.

AVVERTENZA

• Durante la visione di contenuti 3D sul televisore, alcuni spettatori potrebbero avvertire vertigini, nausea e mal di testa. In tal caso, interrompere immediatamente la visione del contenuto 3D, togliere gli occhiali 3D Active Glasses e riposare.
• La visione prolungata di contenuti 3D può causare affaticamento della vista. In tal caso, interrompere immediatamente la visione del contenuto 3D, togliere gli occhiali 3D Active Glasses e riposare.
• Un adulto dovrebbe controllare frequentemente i bambini che guardano contenuti 3D. In caso di stanchezza agli occhi, mal di testa, vertigini o nausea, interrompere la visione delle immagini 3D e lasciare riposare i bambini.
• Non utilizzare gli occhiali 3D Active Glasses per uno scopo diverso da quello indicato (per es. come occhiali generici, da sole, protettivi, ecc.)
• Non utilizzare la funzione 3D o gli occhiali 3D Active Glasses in movimento o mentre si cammina. L'uso della funzione 3D o degli occhiali 3D Active Glasses in movimento può provocare lesioni dovute a caduta, inciampo o urto.

Italiano

Informazioni sulla sicurezza

Precauzioni per la manipolazione e la conservazione dei dischi

I graffi sui dischi, anche piccoli, possono ridurre la qualità dell'audio e dell'immagine o far "saltare" i dischi.

Prestare particolare attenzione a non graffi are i dischi.

Manipolazione dei dischi

• Non toccare il lato di riproduzione dei dischi.
- Tenere i dischi per i bordi, senza toccare la superfi cie con le dita.
- Non incollare carta o nastro adesivo sui dischi.

Conservazione dei dischi

• Non esporre alla luce diretta del sole.
- Conservare in un luogo fresco e ventilato.
- Conservare in una custodia di protezione pulita. Conservare in posizione verticale.

NOTA

■ Fare in modo che i dischi non si sporchino.
■ Non caricare dischi crepati o graffi ati.

Manipolazione e conservazione dei dischi

Se sui dischi sono presenti impronte o sporcizia, pulirli con un detergente delicato diluito in acqua e asciugarli con un panno morbido.

- Pulire i dischi strofi nando delicatamente dall'interno all'esterno.

NOTA

Il contatto di aria calda con le parti fredde all'interno del prodotto può provocare condensa. Se si forma condensa all'interno, il prodotto potrebbe non funzionare correttamente. In questo caso, rimuovere il disco e lasciare il prodotto acceso per una o due ore, senza eseguire alcuna operazione.

Licenza

• Dolby e il simbolo della doppia D sono marchi registrati di Dolby Laboratories.
• " INFORMAZIONI SUI VIDEO DIVX: DivX® è un formato video digitale creato da DivX, Inc. Questo è un dispositivo uffi ciale certifi cato DivX® che riproduce video DivX. Per ulteriori informazioni e per gli strumenti software per la conversione dei fi le in video DivX, visitare il sito www.divx.com.

INFORMAZIONI SUI DIVX VIDEO ON DEMAND: Questo dispositivo certifi cato DivX® deve essere registrato per consentire la riproduzione dei fi Im DivX video on demand (VOD) acquistati. Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di impostazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la registrazione.

Certifi cato DivX® per riprodurre video DivX® fi no a HD 1080p compresi i contenuti premium.

DivX®, Certifi cato DivX® e i logo ad essi associati sono marchi di DivX, Inc. e sono utilizzati su licenza."

Protetto da uno o più dei seguenti brevetti USA: 7,295,673; 7,460,668; 7,515,710; 7,519,274

- HDMI, il logo HDMI e High-Defi nition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

• Oracle e Java sono marchi registrati di Oracle e/o delle sue fliiali. Altri nomi possono essere marchi dei rispettivi proprietari.
• Questo prodotto è dotato di una tecnologia di protezione dalla copia tutelata da alcuni brevetti U.S.A. e da altri diritti di proprietà intellettuale di Rovi Corporation. Sono vietati il reverse engineering o lo smontaggio.
• Blu-ray Disc™, Blu-ray™ e i logo sono marchi registrati di Blu-ray Disc Association.
• iPod è un marchio di Apple Inc. registrato negli Stati Uniti e in altri Paesi. iPhone è un marchio di Apple Inc.
• In caso di utilizzo di software open source, sono disponibili licenze open source nel menu del prodotto.

Copyright

© 2011 Samsung Electronics Co., Ltd. tutti i diritti riservati.

4

Italiano

Indice

INFORMAZIONI SULLA SICUREZZA

2

OPERAZIONI PRELIMINARI

7

CONNESSIONI

17

IMPOSTAZIONE

27

2 Avvertenze per la sicurezza

3 Precauzioni

4 Precauzioni per la manipolazione e la conservazione dei dischi

4 Licenza

4 Copyright

7 Icone utilizzate nel manuale

8 Tipi di dischi e caratteristiche

12 Accessori

13 Descrizione

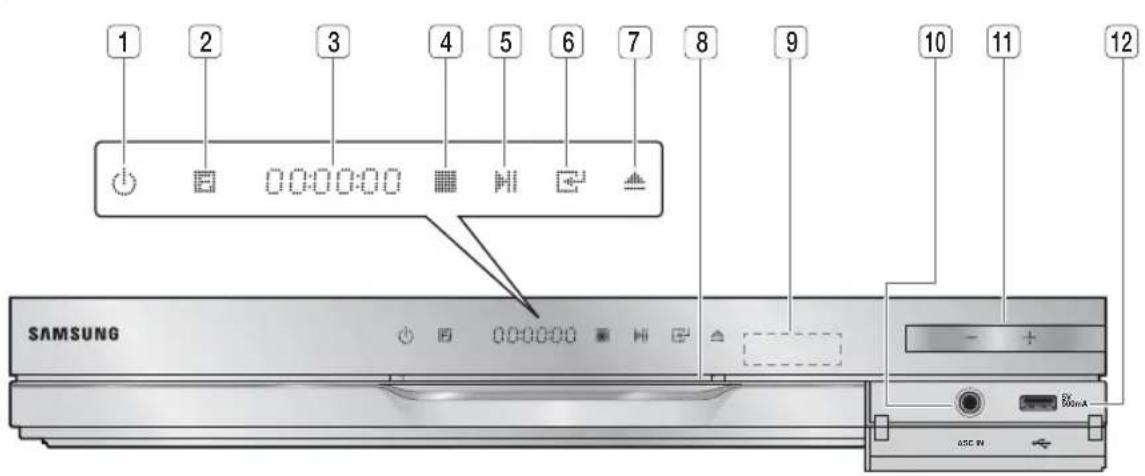

13 Pannello anteriore

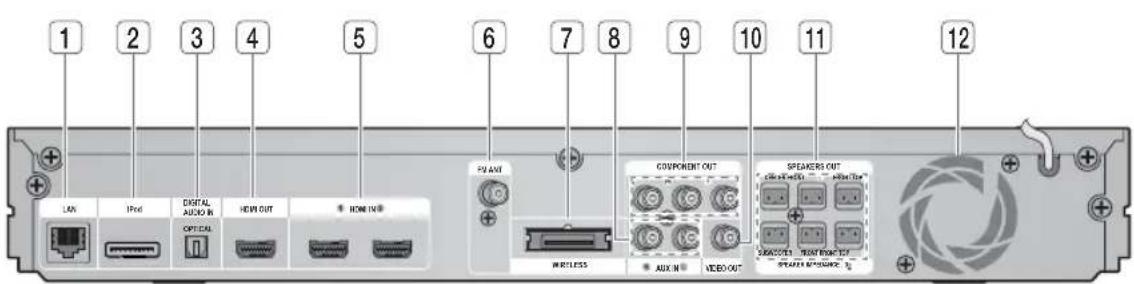

14 Pannello posteriore

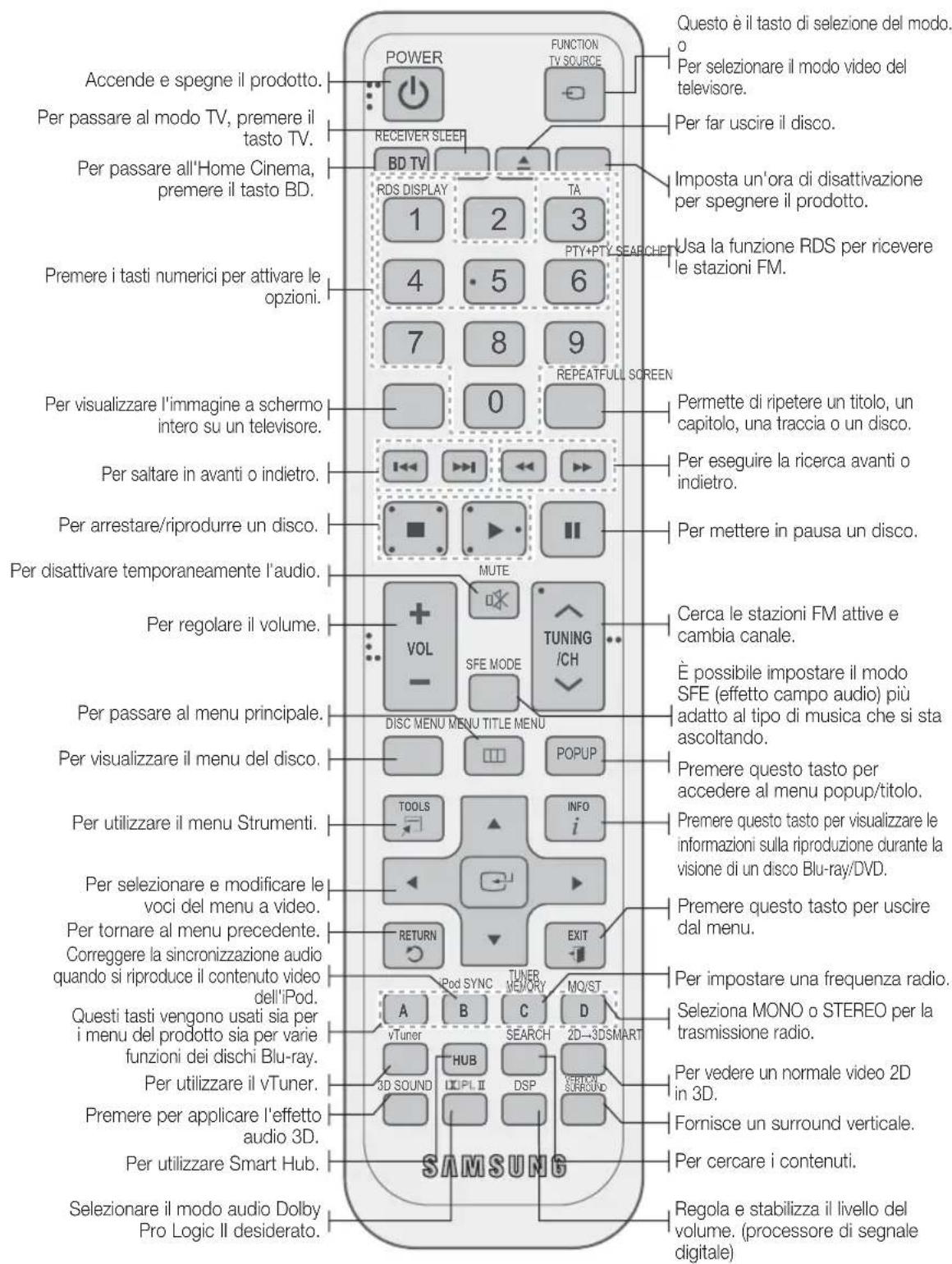

15 Telecomando

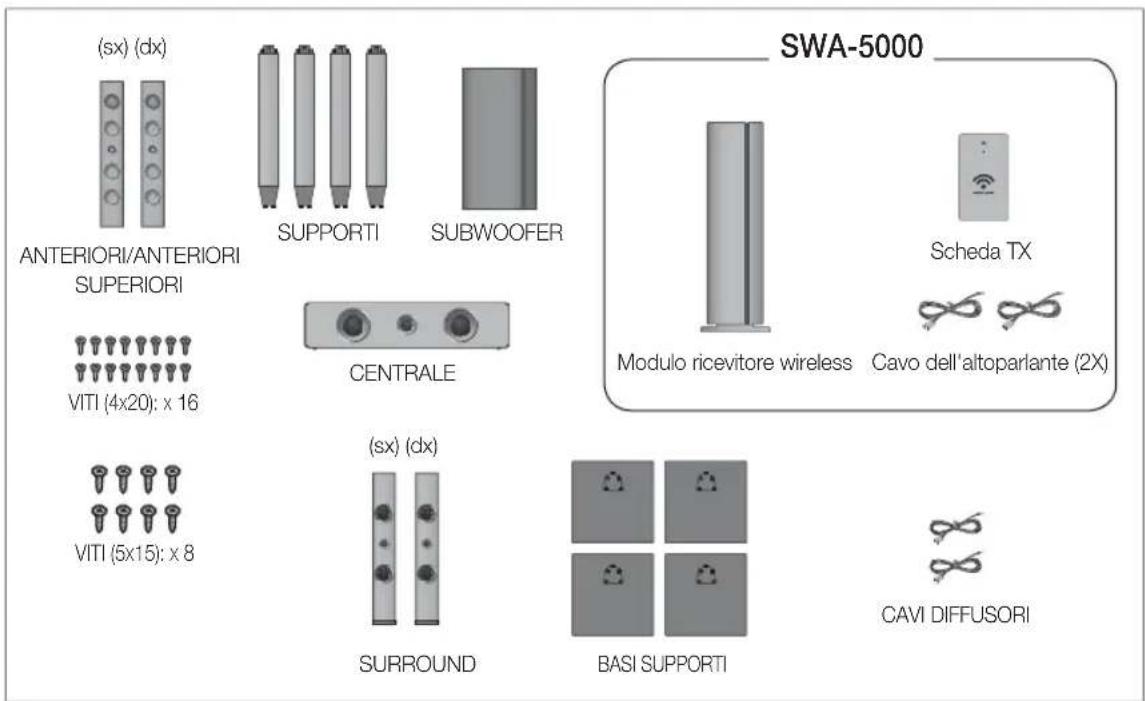

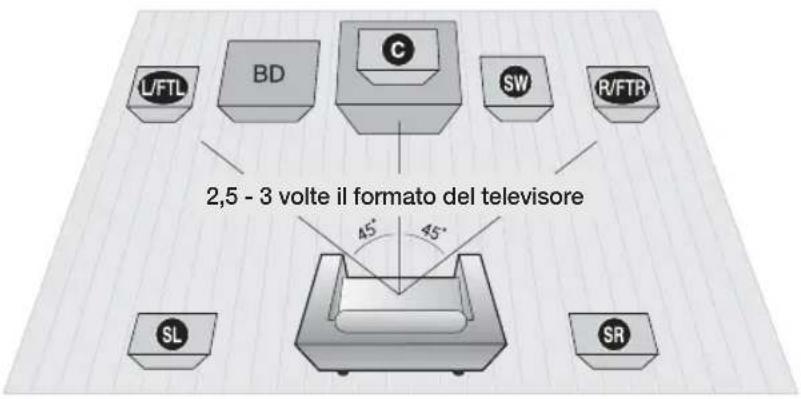

17 Collegamento degli altoparlanti

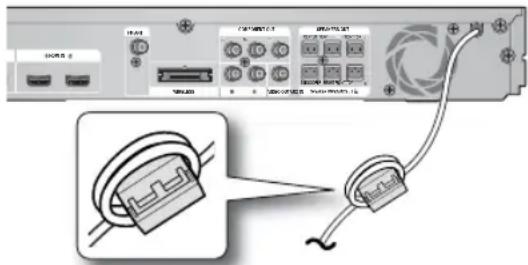

20 Collegamento del nucleo toroidale in ferrite al cavo di alimentazione dell'unità principale

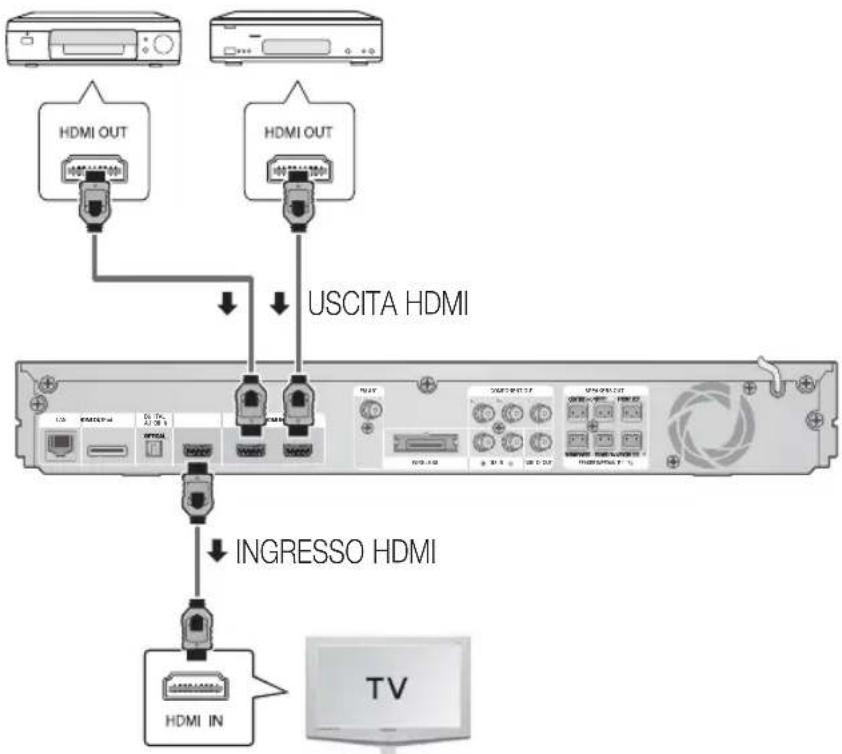

21 Collegamento di dispositivi esterni/del televisore tramite HDMI

22 Collegamento dell'antenna FM

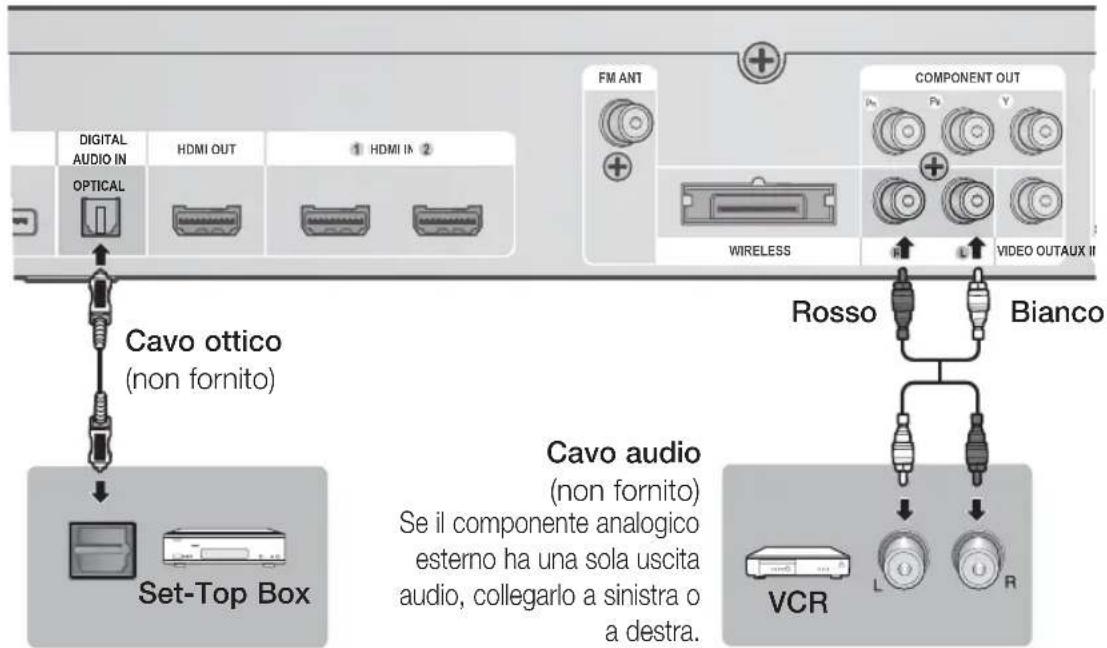

24 Collegamento dell'audio da apparecchi esterni

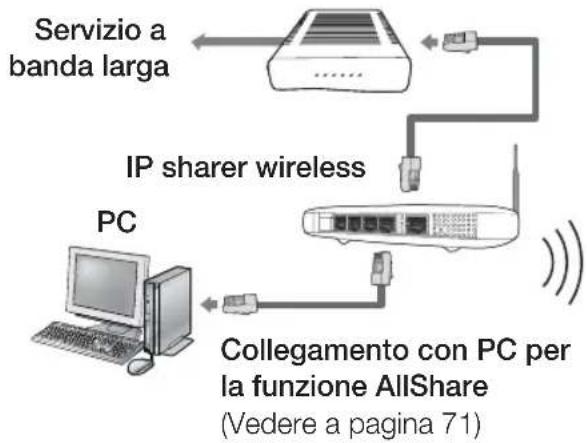

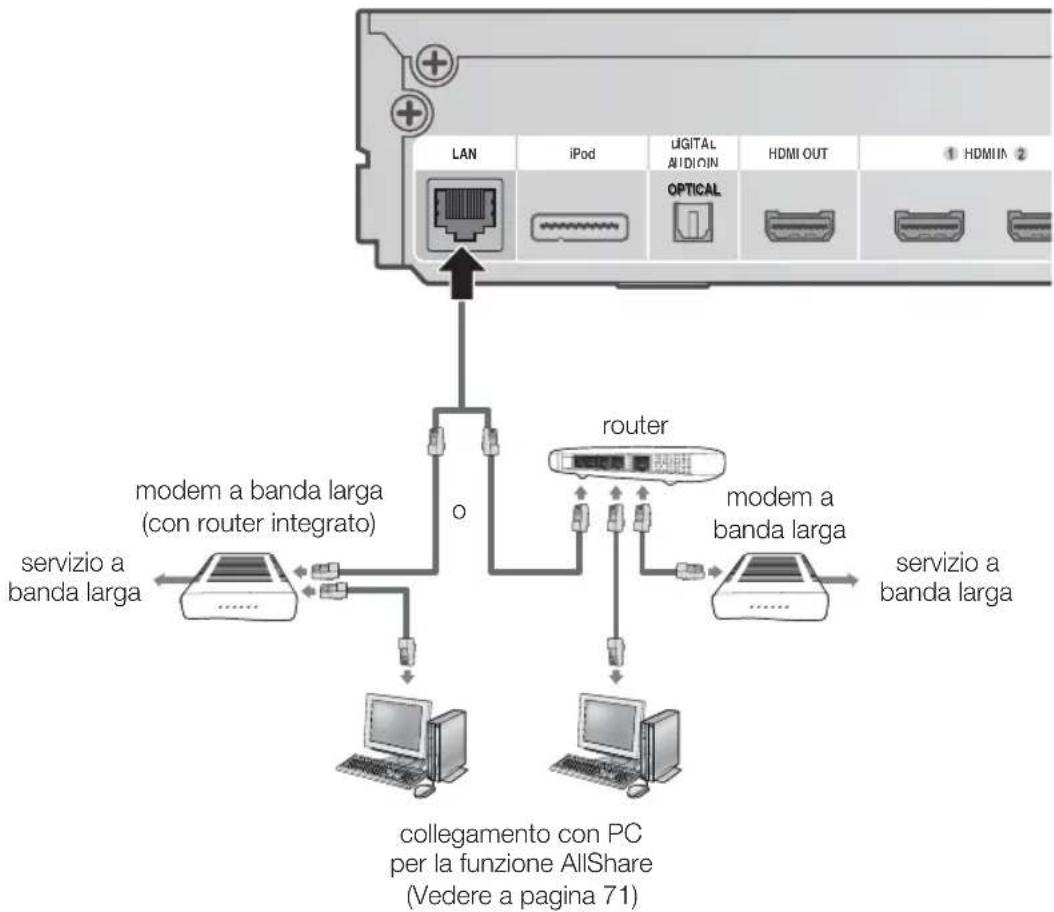

25 Connessione alla rete

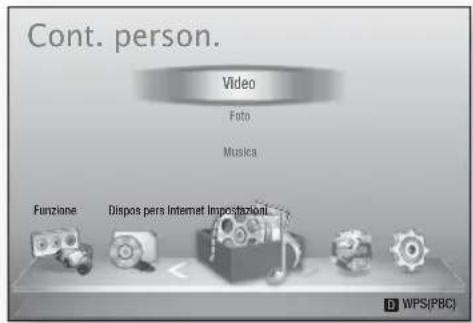

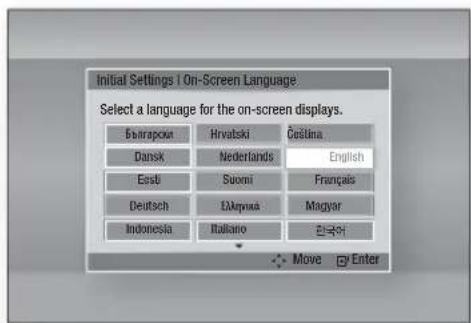

27 Impostazione iniziale

28 Impostazioni

29 Display

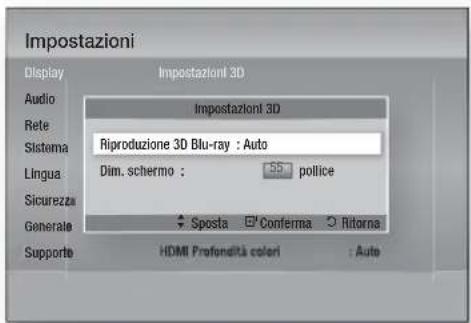

29 Impostazioni 3D

30 Aspetto TV

30 Dimensioni schermo Smart Hub

30 BD Wise (solo prodotti Samsung)

30 Risoluzione

32 Formato colore HDMI

32 Fotogramma Video(24Fs)

32 HDMI Profondità colori

32 Modalità pausa

32 Modo progressivo

33 Audio

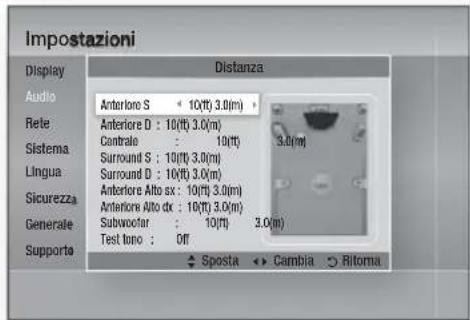

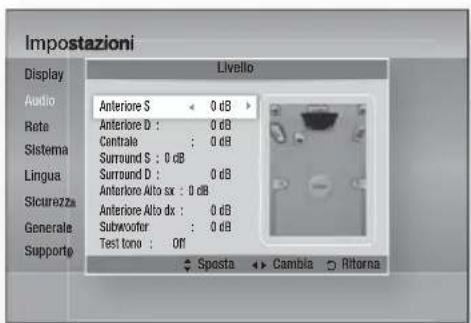

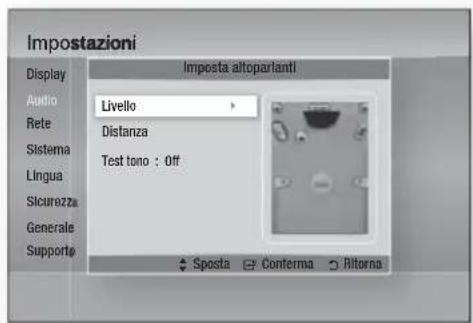

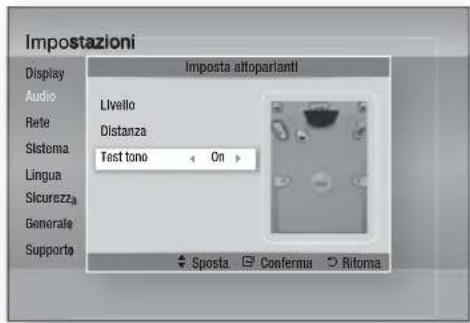

33 Imposta altoparlanti

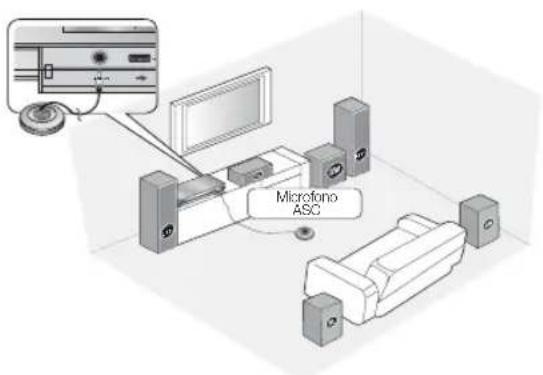

34 Calibrazione musicale auto

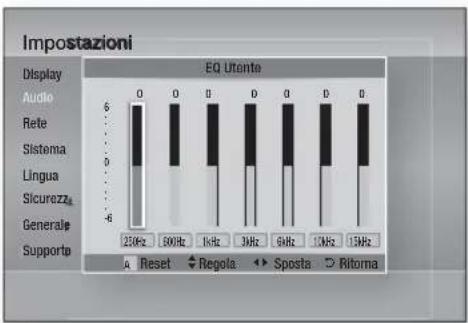

34 EQ Utente

35 HDMI Audio

35 Canale ritorno audio

35 Uscita Digitale

36 Controllo gamma dinamica

Sincronia audio

37 Rete

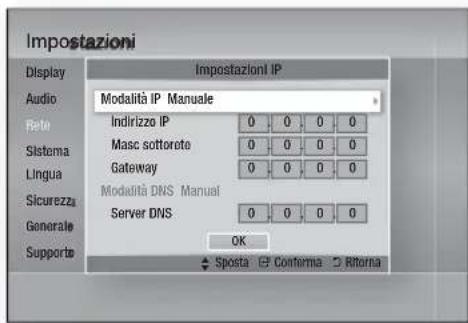

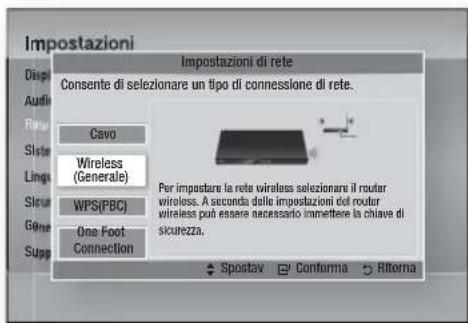

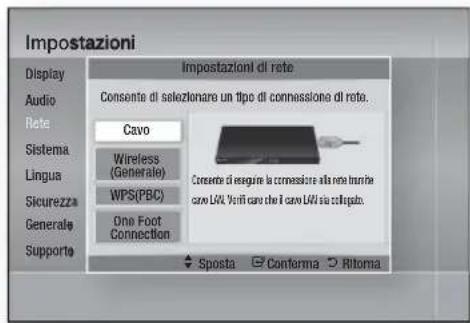

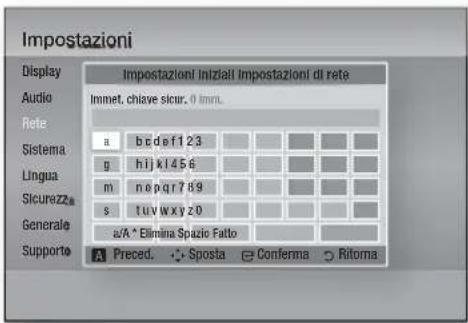

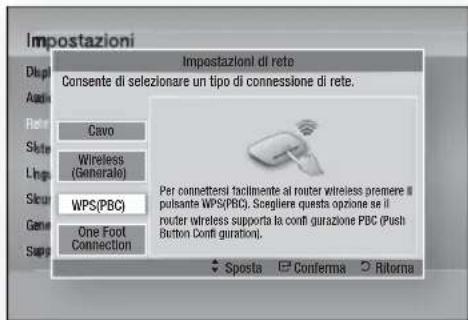

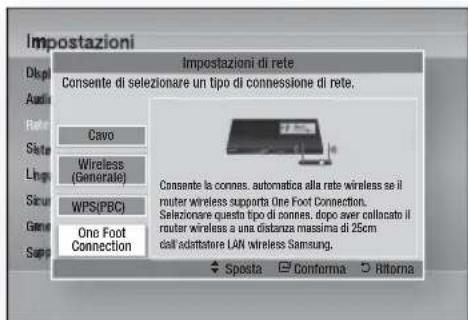

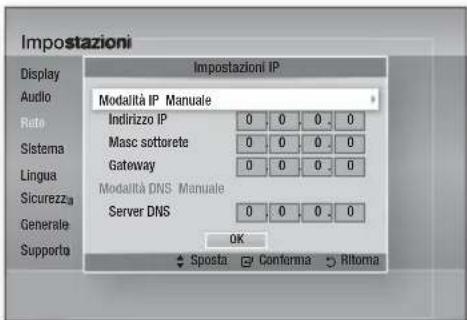

37 Impostazioni di rete

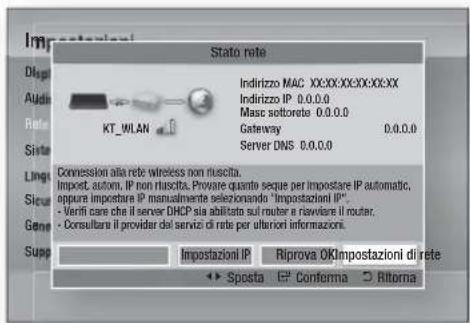

40 Stato rete

40 Connessione Internet BD-LIVE

41 Sistema

41 Impostazione iniziale

41 Anynet+(HDMI-CEC)

41 Gestione dei dati BD

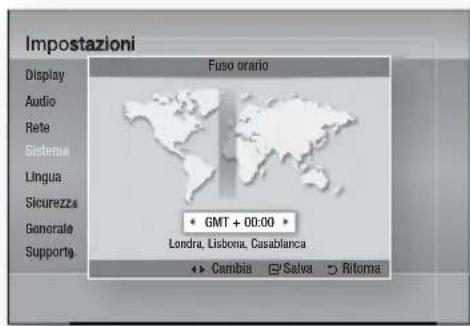

41 Fuso orario

41 DivX® Video On Demand

41 Reset

42 Lingua

Indice

IMPOSTAZIONE

42

42 Sicurezza

42 Grado Blocco Can. BD

42 Grado Blocco Can. DVD

42 Cambia password

42 Generale

42 Display frontale

42 Effetto luce

43 Telecomando di Rete

43 Supporto

43 Aggiornamento software

45 Contattare Samsung

FUNZIONI DI BASE

46

46 Riproduzione di un video

46 Uso del menu del disco, dei titoli e popup

47 Utilizzo delle funzioni di ricerca e salto

48 Riproduzione al rallentatore/ fotogramma per fotogramma

48 Riproduzione ripetuta

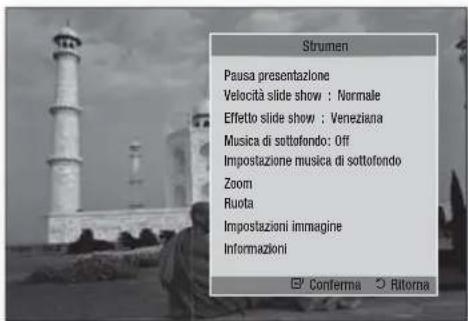

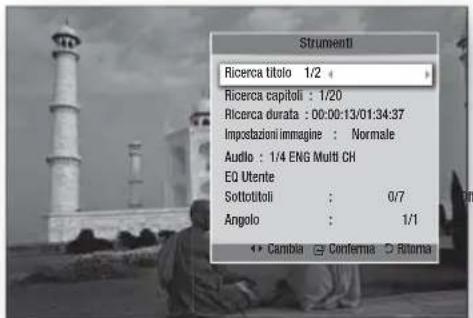

49 Utilizzo del tasto TOOLS

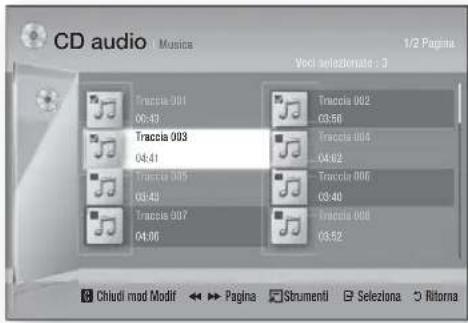

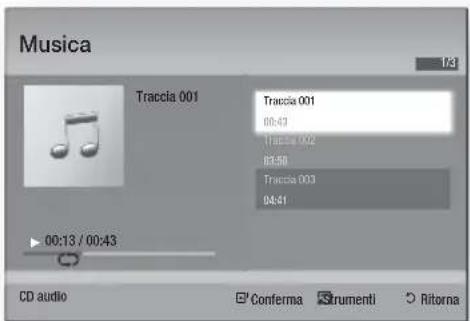

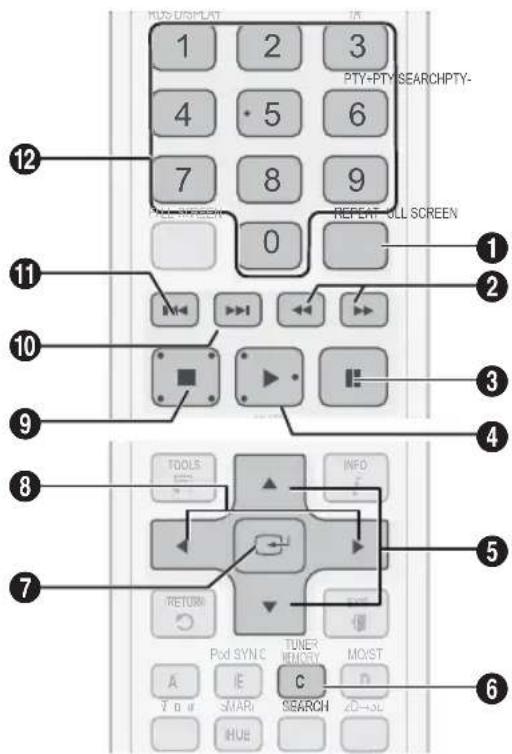

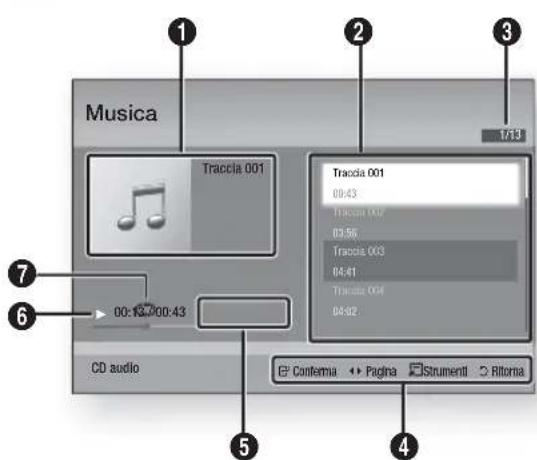

51 Ascolto di musica

53 Modo audio

54 Riproduzione di un'immagine

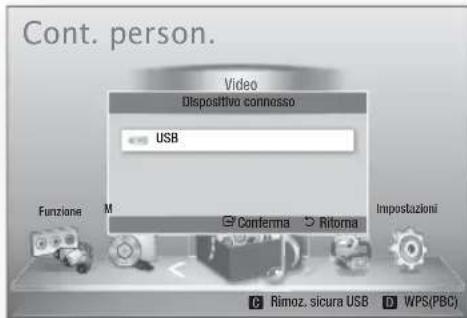

55 Riproduzione da un dispositivo di memorizzazione USB

56 Radio

58 Collegamento dell'iPod/iPhone utilizzando il cavo USB

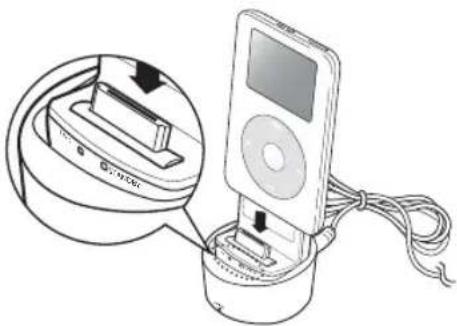

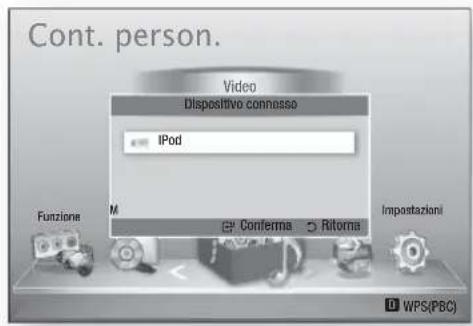

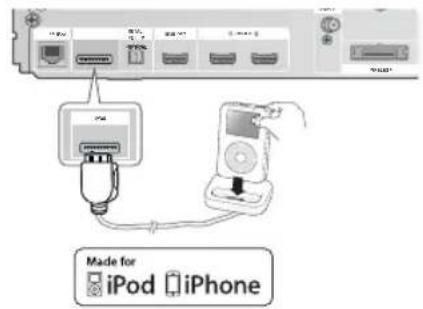

58 Collegamento dell'iPod/iPhone mediante basetta dock

59 Utilizzo di iPod/iPhone con una basetta dock wireless per iPod/iPhone

60 Modelli iPod/iPhone utilizzabili con questo prodotto

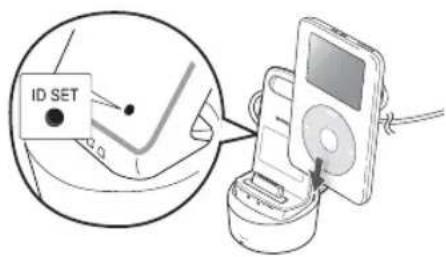

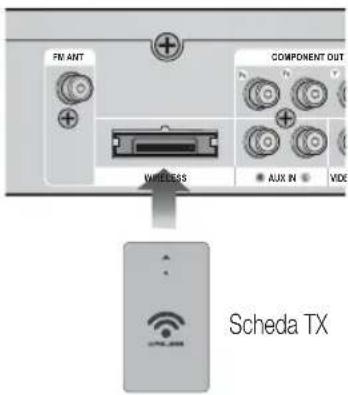

61 Collegamento del trasmettitore wireless all'unità principale

SERVIZI DI RETE

62

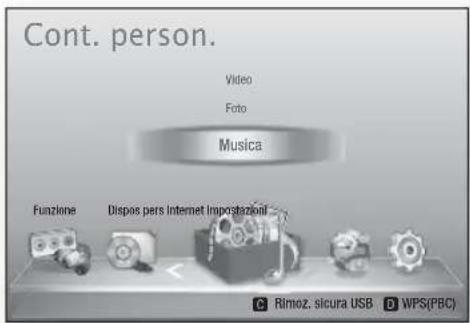

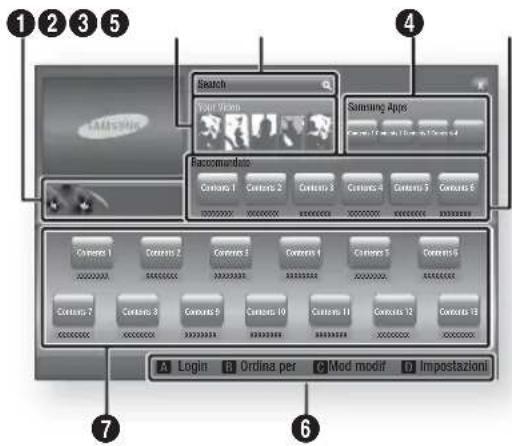

62 Utilizzo di Smart Hub

69 Samsung Apps

71 Utilizzo della funzione vTuner

71 BD-LIVE™

71 Utilizzo della funzione AllShare

ALTRE INFORMAZIONI

72

72 Risoluzione dei problemi

75 Specifi che

• Le figure e le illustrazioni del presente Manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
  • Può essere richiesto un rimborso nel caso in cui

a. l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale)

b. l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale).

- L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

6 Italiano

Operazioni preliminari

Icone utilizzate nel manuale

Prima di leggere il manuale utente, tenere presente le seguenti indicazioni.

Termine Logo Icona Definizione
BD-ROM			Indica una funzione disponibile per i dischi BD-ROM.
BD-RE/-R			Indica una funzione disponibile per i dischi BD-RE/-R registrati in formato BD-RE.
DVD-VIDEO			Indica una funzione disponibile per i dischi DVD-VIDEO.
DVD-RW(V)		DVD+RW+R	Indica una funzione disponibile per i dischi DVD+RW o DVD-RW(V)/ DVD-R/+R registrati e fi nalizzati.
DVD-R
DVD+RW
DVD+R
CD audio			Indica una funzione disponibile per i CD-RW/-R audio (formato CD-DA).
MP3 WMA	-		Indica una funzione disponibile per i dischi CD-RW/-R, DVD-RW/-R o supporti USB con contenuto MP3 o WMA.
JPEG	-		Indica una funzione disponibile per i dischi CD-RW/-R, DVD-RW/-R o supporti USB con contenuto JPEG.
DivX MKV MP4	DIVX HD DivX		Indica una funzione disponibile per i dischi CD-RW/-R, DVD-RW/-R o supporti USB con contenuto DivX.
Dispositivo di memorizzazione USB	-		Riguarda una funzione disponibile su un dispositivo di memorizzazione USB.
ATTENZIONE	-	###	Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate.
NOTA	-	###	Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità.
Tasto di scelta rapida	-		Consente un accesso diretto e facile alla funzione premendo l'apposito tasto sul telecomando.

• Questo prodotto è compatibile solo con il sistema di colori PAL.
  • I dischi NTSC non vengono riprodotti.

Italiano

Operazioni preliminari

Tipi di dischi e caratteristiche

Compatibilità dei dischi Blu-ray

Blu-ray è un formato nuovo e in evoluzione. Di conseguenza è possibile che si verifi chino problemi di compatibilità. Non tutti i dischi sono compatibili e non tutti i dischi verranno riprodotti. Per ulteriori informazioni, vedere la sezione Tipi di dischi e caratteristiche di questo manuale.

NOTA

La funzione di riproduzione potrebbe non essere disponibile con alcuni tipi di disco oppure quando si eseguono operazioni specifi che, come la modifi ca dell'angolo di visualizzazione o del formato. Informazioni dettagliate sui dischi sono stampate sulla custodia. Farvi riferimento, se necessario.
- Fare in modo che il disco non si sporchi e non si graffi. Impronte, sporco, polvere, graffi o depositi di fumo di sigaretta sulla superfi cie di registrazione potrebbero danneggiare il disco rendendone impossibile la riproduzione.
- Quando viene riprodotto un titolo BD-Java, il caricamento può richiedere più tempo rispetto a un titolo normale o alcune funzioni potrebbero essere rallentate.

Dischi non riproducibili

• Disco HD DVD
• DVD-RAM
  • Disco DVD-R for Authoring da 3,9 GB.
• DVD-RW(modo VR)
  • Super Audio CD(eccetto CD layer)
• Disco DVD-ROM/PD/MV, ecc. CVD/CD-ROM/CDV/CD-G/CD-I/LD
  • Per i CDG viene riprodotto solo l'audio, non il video.

NOTA

• Alcuni dischi commerciali e alcuni dischi DVD acquistati all'estero potrebbero non essere riproducibili con questo prodotto.
  I dischi DVD-R/-RW non registrati correttamente in formato DVD Video non possono essere riprodotti.

Loghi dei dischi riproducibili

Disco Blu-ray Disco Blu-ray 3D

Dolby Digital Plus

Sistema di trasmissione PAL in UK, Francia, Germania, ecc.

Dolby TrueHD

Audio DTS-HD ad alta risoluzione

Java

Audio master DTS-HD I Essential

BD-LIVE

8

Italiano

Codice regionale

Sia il prodotto sia i dischi sono codifi cati in base alla regione. Per poter riprodurre un disco è necessario che i due codici corrispondano. Se i codici non corrispondono, il disco non viene riprodotto.

Tipo di disco	Codice regionale	Zona
Blu-ray		America del Nord, America centrale, America del Sud, Corea, Giappone, Taiwan, Hong Kong e Sud-est asiatico.
		Europa, Groenlandia, territori francesi, Medio Oriente, Africa, Australia e Nuova Zelanda.
		India, Cina, Russia, Asia centrale e meridionale.
DVD-VIDEO		USA, territori USA e Canada
		Europa, Giappone, Medio Oriente, Egitto, Sudafrica, Groenlandia
		Taiwan, Corea, Filippine, Indonesia, Hong Kong
		Messico, America del Sud, America centrale, Australia, Nuova Zelanda, Isole del Pacifi co, Caraibi
		Russia, Europa orientale, India, maggior parte dei paesi africani, Corea del Nord, Mongolia
		Cina

Tipi di dischi

BD-ROM

Questi dischi Blu-ray possono essere solo riprodotti. Questo prodotto può riprodurre dischi BD-ROM commerciali preregistrati.

BD-RE/-R

Questi dischi Blu-ray possono essere registrati e riprodotti.

Questo prodotto può riprodurre dischi BD-RE/-R registrati da altri registratori di dischi Blu-ray compatibili.

DVD-VIDEO

• Questo prodotto può riprodurre dischi DVD commerciali pre-registrati (dischi DVD-VIDEO) con fi Imati.
• Passando dal primo al secondo strato di un disco DVD video a due strati, può verifi carsi una distorsione momentanea dell'immagine e dell'audio. Questo non è un malfunzionamento del prodotto.

DVD-RW/-R/+R

Questo prodotto può riprodurre dischi DVD-RW/-R/+R registrati e fi nalizzati con un registratore DVD. La riproducibilità può dipendere dalle condizioni di registrazione.

DVD+RW

- Questo prodotto può riprodurre dischi DVD+RW registrati con un registratore DVD. La riproducibilità può dipendere dalle condizioni di registrazione.

CD audio (CD-DA)

• Questo prodotto può riprodurre dischi CD-RW/-R audio in formato CD-DA.
• Il prodotto potrebbe non essere in grado di riprodurre alcuni dischi CD-RW/-R a causa delle condizioni di registrazione.

CD-RW/-R

• Utilizzare dischi CD-RW/-R da 700 MB (80 minuti). Se possibile, non utilizzare dischi da 800 MB (90 minuti) o superiori: potrebbero non essere riproducibili.
• Se il disco CD-RW/-R non è stato chiuso, potrebbe verifi carsi un ritardo all'inizio della riproduzione del disco oppure i fi le registrati potrebbero non venire riprodotti.
• Alcuni dischi CD-RW/-R potrebbero non essere riproducibili con questo prodotto, a seconda del dispositivo utilizzato per masterizzarli. Per quanto riguarda i contenuti registrati su supporti CD-RW/-R da CD per uso personale, la riproducibilità potrebbe variare in funzione del contenuto e del disco.

Italiano

Operazioni preliminari

Formato del disco

Utilizzo di dischi JPEG

• Possono essere riprodotti dischi CD-R/-RW, DVD-RW/-R registrati in formato UDF o JOLIET.
• Possono essere visualizzati solo file JPEG con estensione ".jpg", ".JPG", ".jpeg" o "JPEG".
• È supportato il formato JPEG progressivo.

DVD-RW/-R (V)

• Formato usato per registrare dati su dischi DVD-RW o DVD-R. Il disco può essere riprodotto su questo lettore dopo essere stato fi nalizzato.
• Se un disco è stato registrato in modo video con un registratore di un altro produttore ma non è stato fi nalizzato, non può essere riprodotto con questo apparecchio.

Formati fi le supportati

File video supportati

Estensione file Contenitore Codec video Codec audio Risoluzione
*.avi	AVI	DivX 3.11/4.x/5.1/6.0	MP3AC3LPCMADPCMDTS Core	1920x1080
		XviD		1920x1080
		H.264 BP/MP/HP		1920x1080
		MPEG4 SP/ASP		1920x1080
		Motion JPEG		1920x1080
*.mkv	MKV	DivX 3.11/4.x/5.1/6.0	MP3AC3LPCMADPCMDTS Core	1920x1080
		XviD		1920x1080
		H.264 BP/MP/HP		1920x1080
		MPEG4 SP/ASP		1920 × 1080
		Motion JPEG		1920x1080
*.asf	ASF	DivX 3.11/4.x/5.1/6.0	MP3AC3LPCMADPCMWMA	1920x1080
		XviD		1920x1080
		H.264 BP/MP/HP		1920x1080
		MPEG4 SP/ASP		1920x1080
		Motion JPEG		1920x1080
*.wmv	ASF Window Media Video v9		WMA 1920x1080
*.mp4	MP4	H.264 BP/MP/HP	MP3ADPCM AAC	1920x1080
		MPEG4 SP/ASP		1920x1080
		XviD		1920x1080
*.3gp	3GPP	H.264 BP/MP/HP	ADPCM AAC HE-AAC	1920x1080
		MPEG4 SP/ASP		1920x1080

10 Italiano

Estensione file Contenitore Codec video Codec audio Risoluzione
*.vro	VROVOB	MPEG2	AC3MPEGLPCM	1920x1080
		MPEG1		352x288
*.mpg*.mpeg	PS	MPEG1	AC3MPEGLPCM AAC	352x288
		MPEG2		1920x1080
		H.264		1920x1080
*.ts*.tp*.trp	TS	MPEG2	AC3AACMP3DD+HE-AAC	1920x1080
		H.264		1920x1080
		VC1		1920x1080

Restrizioni

• Alcuni codec sopra riportati non sono supportati in caso di problemi di contenuti.
• Una sorgente video danneggiata o con informazioni errate sul contenitore non viene riprodotta correttamente.
• Una sorgente AV con bit rate o frequenza fotogrammi superiore allo standard potrebbe non essere riprodotta correttamente.
• Se la tabella degli indici è danneggiata, la funzione Cerca (Salta) non è supportata.
• Se si riproduce un video via rete, è possibile che non venga riprodotto correttamente a seconda dello stato della rete.

Decoder video

• Supporta fi no a H.264 livello 4.1.
• H.264 FMO/ASO/RS, VC1 SP/MP/AP L4, AVCHD non supportati.
• XVID, MPEG4 SP, ASP :
- Al di sotto di 1280 x 720: max 60 fotogrammi
- Al di sopra di 1280 x 720: max 30 fotogrammi
• Non supporta GMC 2 o superiore.

Decoder audio

• Supporta fi no a WMA 7,8,9.
• Non supporta WMA 9 PRO con più di due canali (multicanale).
• WMA 9 di tipo lossless, voce non supportata.
• Non supporta la frequenza di campionamento WMA a 22050 Hz mono.

File musicali supportati

Estensione file Contenitore Codec audio Intervallo supportato
*.mp3	MP3	MP3 -
*.wma	WMA	WMA	Compatibile con WMA versione 10* Frequenze di campionamento (in kHz) - 8, 11, 16, 22, 32, 44.1, 48* Bit rate - Tutti i bit rate compresi tra 5 kbps e 384 kbps

Italiano

11

Operazioni preliminari

Appunti sui collegamenti USB

Dispositivi supportati:

Supporto di memorizzazione USB, lettore MP3, foto/videocamera digitale, lettore di schede USB

1) Nessun supporto se il nome di una cartella o di un fi le ha una lunghezza superiore a 125 caratteri.
2) I fi le di sottotitoli più grandi di 300 KB non possono essere visualizzati correttamente.
3) Certi dispositivi USB o foto/videocamere digitali possono non essere compatibili con il prodotto.
4) I fi le system FAT16 e FAT32 sono supportati.
5) I fi le di foto (JPEG), musica (MP3) e video devono avere un nome coreano o inglese. Altrimenti il fi le non può essere riprodotto.

6) Effettuare il collegamento direttamente alla porta USB del prodotto. Se si utilizza un altro cavo per il collegamento possono verifi carsi problemi di compatibilità USB.
7) Se si inserisce più di un dispositivo di memoria in un lettore multischeda, possono verifi carsi problemi di funzionamento.
8) Il protocollo PTP per la foto/videocamera digitale non è supportato.
9) Non scollegare il dispositivo USB durante il processo di "caricamento".
10) Più la risoluzione dell'immagine è elevata, più il ritardo nella visualizzazione è lungo.
11) I fi le MP3 con DRM scaricati da siti commerciali non sono riprodotti.

Accessori

Controllare di seguito gli accessori forniti.

Cavo video Antenna FM Panno morbido Manuale utente

Microfono ASC dock per iPod Nucleo toroidale in ferrite

( Per cavo di alimentazione)

Basetta dock wireless per iPod/iPhone: HT-WDC10

Trasmettitore wireless

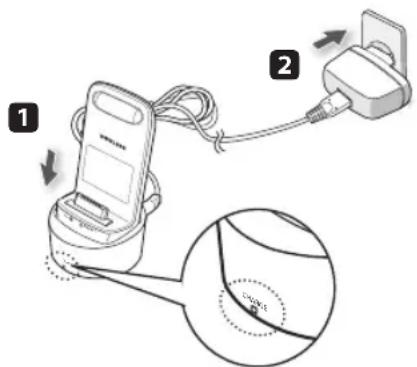

Basetta di carica

Cavo di alimentazione CC

Alimentatore CC

12 Italiano

Descrizione

Pannello anteriore

1 2 3 4 5 6 7 8 9 10 11 12 SAMSUNG 000000 ASC IN

1	TASTO DI ACCENSIONE (💡)	Accende e spegne il prodotto.
2	TASTO FUNZIONE	Per selezionare i modi nella sequenza seguente:BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM
3	DISPLAY	Mostra lo stato di riproduzione, l'ora, ecc.
4	TASTO DI ARRESTO	Interrompe la riproduzione del disco.
5	TASTO di RIPRODUZIONE/PAUSA	Riproduce un disco o mette in pausa la riproduzione.
6	TASTO INVIO	Seleziona le voci di menu o avvia un disco Blu-ray. (Non avvia dischi DVD).
7	TASTO DI ESPULSIONE	Espelle il disco.
8	VANO DEL DISCO	Inserire il disco qui.
9	SENSORE TELECOMANDO	Rileva i segnali del telecomando.
10	JACK ASC IN	Per collegare il microfono ASC per impostare MAC (Calibrazione musicale auto).
11	REGOLAZIONE DEL VOLUME	Regola il volume.
12	PORTA USB	Qui è possibile collegare una chiavetta USB e utilizzarla come dispositivo di memorizzazione durante il collegamento a BD-LIVE. L'host USB può anche essere usato per gli aggiornamenti del software e per la riproduzione di MP3/JPEG/DivX/MKV/MP4.È inoltre possibile utilizzare R. IPOD quando l'iPod è collegato.

NOTA

Gli aggiornamenti software tramite la porta USB devono essere effettuati esclusivamente con una chiavetta USB.
- Quando il prodotto visualizza il menu del disco Blu-ray, non è possibile avviare il fi Imato premendo il tasto di RIPRODUZIONE sul prodotto o sul telecomando. Per riprodurre il filmato, è necessario selezionare Riproduci filmato o Start (Avvio) nel menu del disco e quindi premere il tasto INVIO.

Italiano

Operazioni preliminari

Pannello posteriore

1 2 3 4 5 6 7 8 9 10 11 12 LAN IPxD DIGITAL AUDIO IN HOLD OUT HOME IN SHANG COMPONENT OUT SPEAKERS OUT AUX IN VEED OUT WIRELESS TELEPHONE TREEMER'S NAME: TLEME SPRING RED CIRCUM

1	TERMINALE LAN	Può essere utilizzato per servizi di rete (vedere le pagine 62~71), BD-LIVE e aggiornamenti del software tramite una connessione di rete.
2	CONNETTORE iPod	Per collegare il connettore dock per iPod.
3	CONNETTORE DI INGRESSO AUDIO DIGITALE ESTERNO (OTTICO)	Per collegare un dispositivo esterno con uscita digitale.
4	CONNETTORE HDMI OUT	Utilizzando un cavo HDMI, collegare questo terminale di uscita HDMI al terminale di ingresso HDMI del televisore per ottenere la migliore qualità dell'immagine.
5	JACK HDMI IN	Riceve i segnali digitali video e audio contemporaneamente usando un cavo HDMI.
6	CONNETTORE ANTENNA FM	Per collegare l'antenna FM.
7	COLLEGAMENTO PER SCHEDA TX (WIRELESS)	La scheda TX consente la comunicazione tra il prodotto e il modulo ricevitore wireless.
8	JACK AUX IN	Per il collegamento all'uscita analogica 2CH di un dispositivo esterno (come ad esempio un videoregistratore)

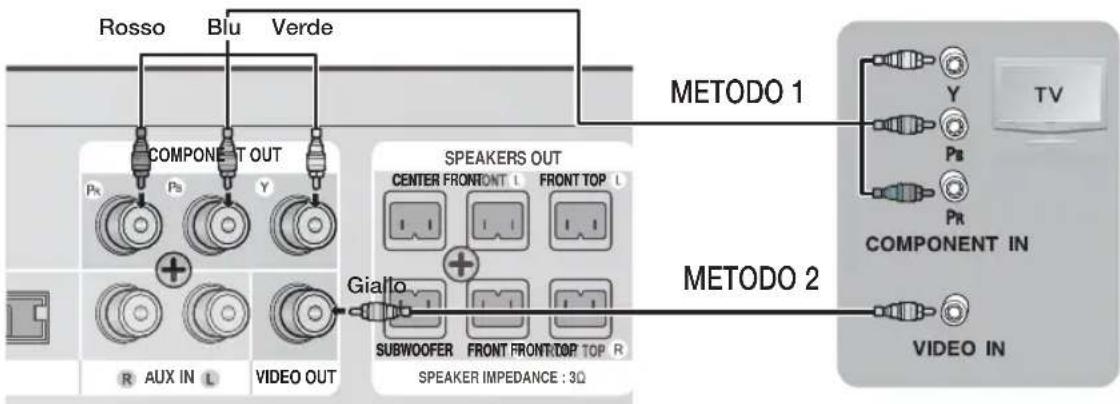

9	JACK COMPONENT VIDEO OUT	Per collegare un televisore con ingressi video Component a questi connettori.
10	CONNETTORE USCITA VIDEO	Per collegare il connettore di ingresso video del televisore VIDEO IN al connettore USCITA VIDEO di questo prodotto.
11	CONNETTORI DI USCITA ALTOPARLANTI	Collegare gli altoparlanti anteriori, anteriori superiori, centrali e subwoofer.
12	VENTILATORE DI RAFFREDDAMENTO	Il ventilatore di raffreddamento fornisce aria fresca al prodotto per impedire che si surriscaldi e gira sempre quando l'apparecchio è acceso.

! ATTENZIONE

Durante l'installazione del prodotto, verifi care che su tutti i lati della ventola ci siano almeno 10 centimetri di spazio libero.
Non ostruire il ventilatore di raffreddamento e i fori di ventilazione.

14 Italiano

Telecomando

Descrizione del telecomando

Accende e spegne il prodotto. Per passare al modo TV, premere il tasto TV. Per passare all'Home Cinema, premere il tasto BD. Premere i tasti numerici per attivare le opzioni. Per visualizzare l'immagine a schermo intero su un televisore. Per saltare in avanti o indietro. Per arrestare/riprodurre un disco. Per disattivare temporaneamente l'audio. Per regolare il volume. Per passare al menu principale. Per visualizzare il menu del disco. Per utilizzare il menu Strumenti. Per selezionare e modificare le voci del menu a video. Per tornare al menu precedente. Correggere la sincronizzazione audio quando si riproduce il contenuto video dell'iPod. Questi tasti vengono usati sia per i menu del prodotto sia per varie funzioni dei dischi Blu-ray. Per utilizzare il vTuner. Premere per applicare l'effetto audio 3D. Per utilizzare Smart Hub. Selezionare il modo audio Dolby Pro Logic II desiderato. POWER FUNCTION TV SOURCE RECEIVER SLEEP BD TV 1 2 3 TA RDS DISPLAY PTY+PTY SEARCH Usa la funzione RDS per ricevere le stazioni FM. REPEATFULL SCREEN 0 MUTE VOL SFE MODE TUNING /CH DISC MENU MENU TITLE MENU POPUP TOOLS INFO i RETURN EXIT Pod SYNC TUNER MEMORY MO/ST A B C D vTuner HUB 2D-3DSMART 3D SOUND DSP STRATO Regola e stabilizza il livello del volume. (processore di segnale digitale)

Italiano

Operazioni preliminari

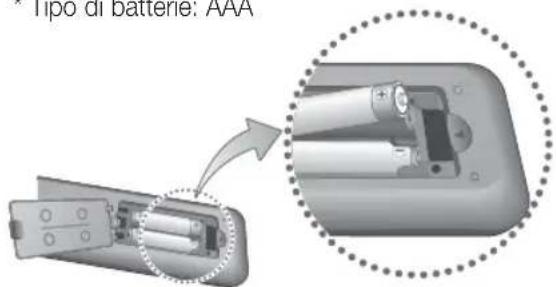

Inserimento delle batterie nel telecomando

* Tipo di batterie: AAA

Tipodi batterie: AAA

NOTA

Assicurarsi che le batterie vengano poste con i poli positivo e negativo in corrispondenza dei simboli "+" e "-" riportati nell'apposito vano.
Se impiegate per la TV in modo standard, le batterie durano circa un anno.
Il telecomando ha una portata di circa 7 metri in linea d'aria.

Impostazione del telecomando

Il telecomando consente di controllare determinate funzioni del televisore.

Per comandare il televisore con il telecomando

1. Premere il tasto TV per impostare il telecomando sul modo TV.
2. Premere il tasto di ACCENSIONE per accendere il televisore.

3. Tenendo premuto il tasto di ACCENSIONE, inserire il codice corrispondente alla marca del proprio televisore.

4. Se nella tabella sono riportati più codici per il proprio televisore, inserirne uno per volta per individuare quello giusto.

5. Esempio: Per un televisore Samsung Tenendo premuto il tasto di ACCENSIONE, usare i tasti numerici per inserire i codici 00, 15, 16, 17 e 40.

6. Se il televisore si spegne, l'impostazione è terminata.

- È possibile utilizzare i tasti di ACCENSIONE del televisore, VOLUME, CANALE e i tasti numerici (0-9).

NOTA

Il telecomando potrebbe non funzionare con i televisori di alcune marche. Inoltre, per alcune marche di televisore potrebbe non essere possibile eseguire alcune operazioni.
■ Per impostazione predefi nita, il telecomando funziona con le TV Samsung.

16

Italiano

Elenco codici marche TV

Questa sezione illustra vari metodi per collegare il prodotto ad altri componenti esterni.

Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

Collegamento degli altoparlanti

L/FTL BD C SW R/FTR 2,5 - 3 volte il formato del televisore 45° 45° SL SR

Posizionamento del prodotto

Sistemarlo su un supporto, sul ripiano di un mobile o nel mobile sotto la TV.

Selezione della posizione di ascolto

La posizione di ascolto deve essere situata, rispetto al televisore, ad una distanza pari a circa 2,5 - 3 volte il formato del televisore.

Esempio: Per un televisore da 32", 2 - 2,4 m

Per un televisore da 55", 3,5 - 4 m

Altoparlanti anteriori/anteriori superioriL/FTLR/FTR	Posizionare questi diffusori davanti alla posizione di ascolto; devono essere rivolti verso l'interno (di circa 45°) in direzione dell'ascoltatore. Posizionare i diffusori in modo che i tweeter si trovino all'altezza dell'orecchio dell'ascoltatore. Allineare la parte frontale degli altoparlanti anteriori/anteriori superiori con la parte frontale dell'altoparlante centrale o disporli leggermente più avanti rispetto all'altoparlante centrale.
Diffusore centrale C	Si consiglia di posizionarlo alla stessa altezza degli altoparlanti anteriori/anteriori superiori. Può essere posizionato anche sopra o sotto il televisore.
Diffusori surround SL SR	Posizionare questi altoparlanti ai lati della posizione di ascolto. Se non vi è spazio sufficiente, posizionare gli altoparlanti in modo che siano rivolti l'uno verso l'altro. Posizionarli a circa 60-90 cm sopra l'orecchio dell'ascoltatore, leggermente rivolti verso il basso.* A differenza degli altoparlanti anteriori/anteriori superiori e centrale, gli altoparlanti surround servono principalmente per gestire gli effetti sonori; non emettono sempre suoni.
Subwoofer SW	La posizione del subwoofer non è molto rilevante. Posizionarlo dove si preferisce.

Connessioni

Componenti dei diffusori

(sx) (dx) ANTERIORI/ANTERIORI SUPERIORI VITI (4x20): x 16 CENTRALE VITI (5x15): x 8 (sx) (dx) SURROUND SUBWOOFER SWA-5000 Modulo ricevitore wireless Scheda TX Cavo dell'altoparlante (2X) BASI SUPPORTI CAVI DIFFUSORI

Installazione dei diffusori sul supporto a colonna

1. Capovolgere la base del supporto e collegarla al supporto.
2. Utilizzando un cacciavite, inserire le viti piccole (4x20, per fi ssare il supporto all'apposita base) in senso orario nei quattro fori marcati, come mostrato nella fi gura.

! ATTENZIONE

- Quando si utilizza un cacciavite dinamometrico, prestare attenzione a non esercitare una forza eccessiva. Altrimenti, gira a vuoto o si rischia di danneggiarlo. (cacciavite dinamometrico – inferiore a 15 kg.f.cm)

1. Servendosi di un cacciavite, inserire la vite grande (5x15, per fi ssare il supporto all'apposita base) in senso orario nel foro sulla parte posteriore del supporto.
2. Collegare il diffusore superiore al supporto montato.
3. Servendosi di un cacciavite, inserire un'altra vite grande (5x15, per collegare il diffusore al supporto) in senso orario nel foro sulla parte posteriore del diffusore.
4. Questo è il risultato, dopo aver installato il diffusore. Seguire questi passi per installare gli altri diffusori.

1 Base del supporto Supporto

4 Diffusore Supporto

Collegamento dei diffusori

1. Premere verso il basso la linguetta del terminale sul retro del diffusore.
2. Inserire il fi lo nero nel terminale nero (-) e il fi lo rosso nel terminale rosso (+), quindi rilasciare la linguetta.
3. Collegare le spine sul retro del prodotto facendo corrispondere i colori delle spine a quelli dei connettori.
4. Con il prodotto spento, inserire la scheda TX nel collegamento per scheda TX (WIRELESS) nella parte posteriore del prodotto.

- Tenere la scheda TX in modo che l'etichetta "WIRELESS" sia rivolta verso l'alto e inserire la scheda nella porta.

- La scheda TX consente la comunicazione tra il prodotto e il modulo di ricezione wireless.

1. Collegare i diffusori posteriori sinistro e destro al modulo di ricezione wireless.
2. Inserire la spina di alimentazione del modulo di ricezione wireless nella presa di rete.
3. A questo punto il prodotto e il modulo ricevitore wireless sono in grado di comunicare tra loro e il suono viene emesso dagli altoparlanti surround.

(-) (+) Nero Rosso (-) (+)

Diffusore surround (sx) Diffusore surround (dx) Subwoofer Modulo di ricezione wireless Diffusore centrale SPEAKERS OUT CENTER FRONT FRONT TOP SUBWOOFER FRONT FRONT TOP SPEAKER PODANCE Altoparlante anteriore/anteriore superiore (sx) Altoparlante anteriore/anteriore superiore (dx)

Questo prodotto deve essere collegato solo con SWA-5000.

Connessioni

! ATTENZIONE

Non lasciar giocare i bambini con i diffusori o nelle loro vicinanze. La caduta di un diffusore potrebbe provocare lesioni.
- Per collegare i cavi dei diffusori ai diffusori, rispettare la polarità (+/ -).
- Tenere il subwoofer lontano dalla portata dei bambini per impedire che mettano le mani o introducano oggetti nel condotto (foro) dello stesso.
Non appendere il subwoofer alla parete dal condotto (foro).
Non inserire altre schede eccetto la scheda TX dedicata al prodotto. L'uso di una scheda TX diversa può arrecare danno al prodotto o rendere diffi coltosa la rimozione della scheda.
Non inserire la scheda TX al rovescio o nel senso sbagliato.
Inserire la scheda TX quando il prodotto è spento. L'inserimento della scheda quando il sistema acceso pu provocare problemi.
L'antenna di ricezione wireless è integrata nel modulo ricevitore wireless. Tenerla lontano da acqua e umidità.
- Per garantire prestazioni di ascolto ottimali, assicurarsi che l'area attorno a modulo ricevitore wireless sia libera da ostruzioni.
Se gli altoparlanti surround wireless non emettono alcun suono, commutare il modo a Dolby Pro Logic II (Dolby Pro Logic II).
- Nel modo 2-CH dagli altoparlanti surround wireless non viene emesso nessun suono.

NOTA

Se si colloca un diffusore vicino al televisore, i colori dello schermo potrebbero apparire distorti a causa del campo magnetico generato dal diffusore. Se ciò si verifi ca, allontanare il diffusore dal televisore.
Posizionare il modulo ricevitore wireless dietro la posizione di ascolto. Se il modulo ricevitore wireless è troppo vicino al prodotto, è possibile che si sentano alcune interruzioni dell'audio dovute a interferenze.
Se vicino al prodotto si usano dispositivi come forni a microonde, schede LAN wireless o qualsiasi altro dispositivo che utilizza la stessa frequenza (2,4 / 5,8 GHz), è possibile che si sentano alcune interruzioni dell'audio dovute a interferenze.
La distanza di trasmissione dal prodotto al trasmettitore wireless è circa 10m, ma può variare a seconda dell'ambiente di utilizzo. Se il prodotto e il modulo ricevitore wireless sono separati da un muro in cemento armato o da una parete metallica, il sistema potrebbe non funzionare affatto, perché le onde radio non sono in grado di penetrare nel metallo.
Se il prodotto non riesce a stabilire il collegamento wireless, è necessario impostare l'ID tra il prodotto e il modulo ricevitore wireless. Con l'unità principale spenta, premere i tasti numerici "0" → "1" → "3" → "5" sul telecomando e quindi accendere l'unità. Con il modulo ricevitore wireless acceso, tenere premuto il tasto "ID SET" sul retro del modulo ricevitore wireless per 5 secondi. Accendere quindi il prodotto (HT-D6750W).

Collegamento del nucleo toroidale in ferrite al cavo di alimentazione dell'unità principale

Se si collega un nucleo toroidale in ferrite al cavo di alimentazione dell'unità principale, si può contribuire ad evitare le interferenze RF provenienti dai segnali radio.

1. Per aprire il nucleo toroidale in ferrite, tirare la linguetta di fi ssaggio.
2. Avvolgere due volte il cavo di alimentazione dell'unità principale..
3. Collegare il nucleo toroidale in ferrite al cavo di alimentazione dell'unità principale come indicato in fi gura e premerlo fi nché non si aggancia.

Collegamento di dispositivi esterni/del televisore tramite HDMI

HDMI è l'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD, lettori Blu-ray, set-top box e altro.

Dal momento che HDMI è tutta in digitale, viene offerta la stessa qualità video e audio presente in originale, senza le distorsioni che possono essere provocate dalla conversione dei contenuti digitali in analogico.

Lettore DVD o Blu-ray SAT(satellite/set-top box)

HDMI OUT HDMI OUT USCITA HDMI INGRESSO HDMI HDMI IN TV

HDMI OUT: Collegamento a un televisore con un cavo HDMI (QUALIT MASSIMA)

Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT sulla parte posteriore del prodotto e il connettore HDMI IN sul televisore.

NOTA

A seconda del televisore, alcune risoluzioni di uscita HDMI potrebbero non essere utilizzabili.
- Dopo aver eseguito il collegamento video, impostare la sorgente di ingresso video del televisore in modo che corrisponda all'uscita video (HDMI, Component o composito) del prodotto.
Per ulteriori informazioni su come selezionare la sorgente di ingresso video del televisore, consultare il manuale del televisore.
Se il telecomando del prodotto è stato impostato per il funzionamento con il televisore, premere il tasto TV SOURCE sul telecomando e selezionare HDMI come sorgente esterna del televisore.
■ Per vedere i video con tecnologia 3D è necessario avere una connessione HDMI.
- Un cavo HDMI lungo potrebbe provocare disturbi. In questo caso, impostare Deep Color (Profondità colori) su Off nel menu.

Italiano

21

Connessioni

HDMI IN: Collegamento a un componente esterno con cavo HDMI

1. Collegare un cavo HDMI (non fornito) tra il jack HDMI IN sulla parte posteriore del prodotto e il jack HDMI OUT sul dispositivo digitale.
2. Premere il tasto FUNCTION per selezionare l'ingresso H. IN1 o H. IN2. I modi vengono selezionati nella sequenza seguente : BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM

Funzione di rilevamento automatico HDMI

Se si collega l'Home Cinema con il cavo HDMI e si accende il prodotto, l'uscita video dell'Home Cinema passa automaticamente al modo HDMI. Per le risoluzioni HDMI video disponibili vedere a pagina 31.

• Questa funzione non è disponibile se il cavo HDMI non supporta CEC.
• Descrizione del collegamento HDMI

- HDMI trasmette al televisore solo un segnale digitale puro.

- Se il televisore non supporta la funzione HDCP, l'immagine a video appare disturbata.

- Che cos'è l'HDCP?

HDCP (High-band width Digital Content Protection) è un sistema di protezione da copia dei contenuti dei BD/DVD trasmessi attraverso HDMI. Fornisce un collegamento digitale sicuro tra una sorgente video (PC, DVD, ecc.) e un dispositivo di visualizzazione (TV, proiettore, ecc.). Il contenuto viene crittografato sul dispositivo di origine per impedire che vengano prodotte copie non autorizzate.

! ATTENZIONE

- La funzione Anynet+ è supportata solo se al jack HDMI OUT del prodotto è collegato un cavo HDMI.

Collegamento dell'antenna FM

1. Collegare l'antenna FM fornita al relativo connettore.
2. Muovere lentamente il fi lo dell'antenna fi nché non si trova una posizione con una buona ricezione, quindi fi ssarlo a un muro o a un'altra superfi cie rigida.

NOTA

■ Questo prodotto non riceve le trasmissioni AM.

22 Italiano

Rosso Blu Verde COMPONENT OUT Px Ps Y R AUX IN L VIDEO OUT SPEAKERS OUT CENTER FRONT TOP L FRONT TOP L Gialto SUBWOOFER FRONT FRONT TOP R SPEAKER IMPEDANCE : 3Ω METODO 1 METODO 2 COMPONENT IN TV Pr Pr Y Ps TV VIDEO IN

METODO 1: Video Component (QUALITÀ OTTIMA)

Se il televisore è dotato di ingressi video Component, collegare un cavo video Component (non fornito) tra i jack di uscita video Component (Pr, Pb e Y) sul retro del prodotto e i jack di ingresso video Component sul televisore.

NOTA

È possibile scegliere tra diverse impostazioni per la risoluzione, come ad es. 1080i, 720p, 576p/480p e 576i/480i, a seconda del tipo di disco. (Vedere a pagina 31)
Se sono collegati sia il cavo Component che quello HDMI, la risoluzione effettiva può variare da quella impostata nel menu di confi gurazione. La risoluzione può anche variare a seconda del disco. (Vedere a pagina 31)
Dopo aver eseguito il collegamento video, impostare la sorgente di ingresso video del televisore in modo che corrisponda all'uscita video (HDMI, Component o composito) del prodotto. Per ulteriori informazioni su come selezionare la sorgente di ingresso video del televisore consultare il manuale del televisore.
Se il telecomando del prodotto è stato impostato per il funzionamento con il televisore, premere il tasto TV SOURCE sul telecomando e selezionare COMPONENT (COMPONENT) come sorgente esterna del televisore.
Per la riproduzione di DVD, se sono collegati sia il connettore HDMI sia quello Component e si seleziona il modo Component 1080p, 1080i, 720p o 576p/480p, il menu di impostazione del display mostra la risoluzione di uscita come 1080p, 1080i, 720p o 576p/480p nel menu. La risoluzione effettiva è 576i/480i.

METODO 2: Video composito (BUONA QUALITÀ)

Collegare il cavo video fornito tra il connettore VIDEO OUT nella parte posteriore del prodotto e il connettore VIDEO IN sul televisore.

NOTA

La sorgente VIDEO ha sempre una risoluzione di uscita di 576i/480i, indipendentemente dalla risoluzione impostata nel menu di confi gurazione. (Vedere a pagina 31)
Dopo aver eseguito il collegamento video, impostare la sorgente di ingresso video del televisore in modo che corrisponda all'uscita video (HDMI, Component o composito) del prodotto. Per ulteriori informazioni su come selezionare la sorgente di ingresso video del televisore, consultare il manuale del televisore.
Se il telecomando del prodotto è stato impostato per il funzionamento con il televisore, premere il tasto TV SOURCE sul telecomando e selezionare VIDEO come fonte esterna del televisore.

! ATTENZIONE

Non collegare l'unità tramite un videoregistratore. I segnali video inviati dai videoregistratori potrebbero essere infl uenzati da sistemi di protezione del copyright, facendo risultare distorta l'immagine sul televisore.

Italiano

23

Connessioni

Collegamento dell'audio da apparecchi esterni

DIGITAL AUDIO IN OPTICAL HDMI OUT 1 HDMI IN 2 FM ANT COMPONENT OUT WIRELESS VIDEO OUTAUX II Cavo ottico (non fornito) Set-Top Box Rosso Bianco Cavo audio (non fornito) Se il componente analogico esterno ha una sola uscita audio, collegarlo a sinistra o a destra. VCR

OTTICO AUX

OTTICO : Collegamento di un componente digitale esterno

Per apparecchi con segnale digitale come ad es. ricevitore per TV via cavo/ricevitore satellitare (Set-Top Box).

1. Collegare l'ingresso digitale (OTTICO) sul prodotto all'uscita digitale dell'apparecchio digitale esterno.
2. Premere il tasto FUNCTION per selezionare l'ingresso D. IN.

- Per selezionare i modi nella sequenza seguente:

Per vedere il video di un ricevitore per TV via cavo/ricevitore satellitare è necessario collegare la relativa uscita video a un televisore.
- Questo sistema supporta frequenze di campionamento digitale di 32 kHz o superiori di apparecchi digitali esterni.
- Questo sistema supporta solo l'audio DTS e Dolby Digital; l'audio MPEG, di tipo bitstream, non può essere supportato.

AUX: Collegamento di un componente analogico esterno

Per apparecchi con segnale analogico videoregistratore.

1. Collegare AUX IN (Audio) sul prodotto all'uscita audio dell'apparecchio analogico esterno.

- Prestare attenzione ai diversi colori.

1. Premere il tasto FUNCTION per selezionare l'ingresso AUX.

- I modi vengono selezionati nella sequenza seguente: BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM

NOTA

È possibile collegare il connettore di uscita video del videoregistratore al televisore e collegare i connettori di uscita audio del videoregistratore a questo prodotto.

24

Italiano

Connessione alla rete

Questo prodotto consente di utilizzare servizi di rete (vedere le pagine 62\~71) quali ad es. Smart Hub e BD-LIVE, e di ricevere aggiornamenti del software quando viene stabilita una connessione di rete. Si raccomanda di utilizzare un router wireless o un router IP per la connessione.

Per ulteriori informazioni sul collegamento del router, consultare il manuale utente del router; per l'assistenza tecnica, contattare il produttore del router.

Rete via cavo

1. Utilizzando il cavo LAN diretto (cavo UTP), collegare il terminale LAN del prodotto al terminale LAN del modem.
2. Impostare le opzioni di rete. (Vedere a pagina 37)

NOTA

È possibile che, in base al router utilizzato o alla politica adottata dall'ISP, l'accesso Internet al server di aggiornamento Samsung non sia permesso. Per ulteriori informazioni, contattare l'ISP (provider di servizi Internet).
Gli utenti DSL devono utilizzare un router per stabilire una connessione alla rete.
Per la funzione AllShare, un PC deve essere collegato alla rete come indicato nella figura.

Italiano

25

Connessioni

Rete wireless

È possibile collegarsi alla rete con un IP Sharer wireless. È necessario un router AP/IPwireless per effettuare una connessione wireless alla rete. Per impostare le opzioni di confi gurazione della rete. Vedere a pagina 37.

Per utilizzare una rete wireless, il prodotto deve essere collegato a un IP sharer wireless. Se l'IP sharer wireless supporta DHCP, il prodotto può usare un indirizzo IP statico o DHCP (dinamico) per collegarsi alla rete wireless.

- Questo prodotto supporta IEEE 802.11b, g e n. Si raccomanda di utilizzare IEEE 802.11n. Quando si riproduce un video in una connessione IEEE 802.11b o g, il video potrebbe non essere riprodotto senza intoppi.

- Selezionare un canale per l'IP sharer wireless non correntemente utilizzato. Se il canale impostato per l'IP sharer wireless è utilizzato da un altro dispositivo nelle vicinanze, ciò provoca interferenze e problemi di comunicazione.

Se è selezionato il modo Pure High-throughput (Greenfi eld) 802.11n e il tipo di crittografi a di sicurezza del punto di accesso è impostato su WEP, TKIP o TKIPAES (WPS2Mixed), l'Home Cinema Samsung non supporta una connessione conforme alle nuove specifi che di certifi cazione Wi-Fi.

Se il punto di accesso supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete tramite PCB (Push Button Confi guration) o PIN (Personal Identification Number). WPS confi gura automaticamente la chiave SSID e WPA in uno dei due modi.

- Metodi di collegamento: È possibile confi gurare la connessione di rete wireless in 3 modi: - WPS(PBC)

- Impostazione automatica (utilizzando la funzione di ricerca rete automatica) - Impostazione manuale

- Una rete LAN wireless, a causa della sua natura, può provocare interferenze a seconda delle condizioni operative. (prestazioni AP, distanza, ostacoli, interferenze dovute ad altri dispositivi radio, ecc.).

■ Impostare l'IP Sharer wireless sul modo Infrastruttura. Il modo ad-hoc non è supportato.

- Quando si applica il codice di sicurezza per l'AP (IP sharer wireless), sono supportati solo i seguenti protocolli di sicurezza:

1) Modo Autenticazione: WEP, WPAPSK, WPA2PSK
2) Tipo di crittografi a: WEP, AES

Per utilizzare la funzione AllShare è necessario collegare il PC alla rete come mostrato nella fi gura. La connessione può essere via cavo o wireless.

26 Italiano

Impostazione

Impostazione iniziale

1. Accendere il televisore dopo aver collegato il prodotto. Quando si collega il prodotto al televisore e lo si accende per la prima volta, appare la schermata delle impostazioni iniziali.

Initial Settings | On-Screen Language Select a language for the on-screen displays. Bharapouk Hrvatski Češina Dansk Nederlands English Ersb Suomi Français Deutsch Eληρια Magyar Indonesia Italiano Kuayar Move Enter

1. Premere i tasti ▲▼◀▶ per selezionare la lingua desiderata, quindi premere il tasto INVIO.
2. Premere il tasto INVIO per selezionare Avvio.
3. Premere i tasti ▲▼ per selezionare il formato del televisore desiderato, quindi premere il tasto INVIO. (Vedere a pagina 30) Viene visualizzata la schermata Calibrazione musicale auto.
4. Collegare il microfono ASC al connettore ASC IN sul prodotto. (Vedere a pagina 34)
5. Premere il tasto INVIO per selezionare il tasto Avvio. L'impostazione della funzione Calibrazione musicale auto richiede circa 3 minuti.
6. Premere i tasti ▲▼ per selezionare le impostazioni di rete desiderate: Cavo, Wireless (Generale), WPS(PBC) o One Foot Connection, quindi premere il tasto INVIO. Se non si conoscono i dettagli delle impostazioni della rete, premere il tasto BLU (D) del telecomando per saltare l'impostazione, terminare le impostazioni iniziali e tornare al menu principale. Se è stata selezionata un'impostazione di rete, vedere le pagine 37\~40 per ulteriori informazioni sulle impostazioni di rete. A operazione ultimata, andare al passo 8.
7. Si apre il menu principale. (Per ulteriori informazioni sul menu principale vedere a pagina 28).

- Menu principale

Cont. person. Video Foto Musica Funzione Dispos pers Internet Impostazione D WPS(PBC)

NOTA

Il menu principale non viene visualizzato se non si confi gurano le impostazioni iniziali, tranne che nei casi indicati di seguito.
Se si preme il tasto BLU (D) durante la calibrazione musicale automatica/ confi gurazione di rete, è possibile accedere al menu principale anche se la confi gurazione di rete non è stata ancora completata.
Per visualizzare nuovamente la schermata delle impostazioni iniziali per apportare modifi che, selezionare l'opzione Ripristina. (Vedere a pagina 41)
Utilizzare il cavo HDMI per collegare il prodotto a un televisore Samsung compatibile con Anynet+(HDMI-CEC) e 1). La funzione Anynet+(HDMI-CEC) è stata impostata su On sia nel televisore che nel prodotto e 2). Il televisore è stato impostato su una lingua supportata dal prodotto, che la seleziona automaticamente come lingua preferita.
Se il prodotto viene lasciato in modo di arresto per oltre 5 minuti, si apre un salvaschermo sul televisore. Se il salvaschermo viene lasciato in funzione per oltre 20 minuti, l'unità si spegne automaticamente.

Italiano

27

Impostazione

Impostazioni

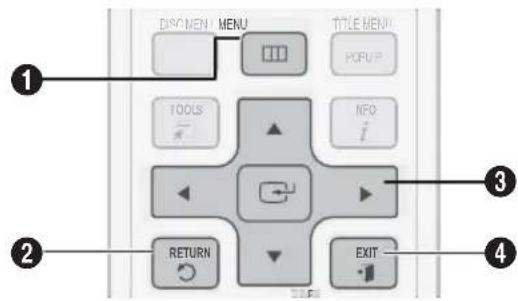

DISC MENU MENU TITLE MENU POPUP TOOLS INFO i RETURN EXIT 1 2 3 4

1	Tasto MENU : Per passare al menu principale.
2	Tasto RETURN : Per tornare al menu precedente.
3	Tasto INVIO / DIREZIONE :Per spostare il cursore o selezionare una voce.Attivare la voce correntemente selezionata.Confermare un'impostazione.
4	Tasto EXIT : Premere per uscire dal menu corrente.

Per accedere al menu Impostazioni e ai sottomenu, seguire i passi riportati di seguito:

1. Premere il tasto POWER. Si apre il menu principale.

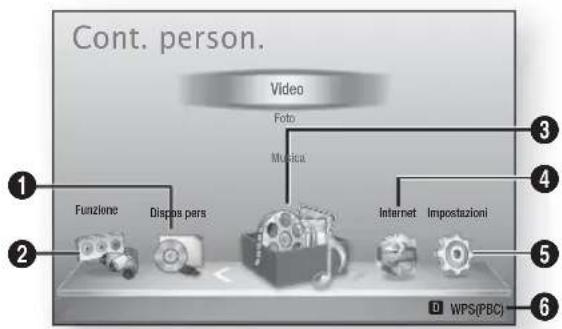

- Menu principale

Cont. person. Video Foto: Music: Funzione Dispos pers Internet Impostazioni WPS(PBC)

① Seleziona Cont. person.

② Seleziona Funzione.

3 Seleziona Dispos pers.

4 Seleziona Internet.

5 Seleziona Impostazioni.

6 Visualizza i pulsanti disponibili.

28 Italiano

1. Premere i tasti ◀▶ per selezionare Impostazioni, quindi premere il tasto INVIO.
2. Premere i tasti ▲▼ per selezionare il sottomenu desiderato, quindi premere il tasto INVIO.
3. Premere i tasti ▲▼ per selezionare la voce desiderata, quindi premere il tasto INVIO.
4. Premere il tasto EXIT per uscire dal menu.

NOTA

• Quando il prodotto è collegato a una rete, selezionare Internet dal menu principale. Scaricare il contenuto desiderato da Samsung Apps. (Vedere le pagine 69\~71)
  I passi da eseguire per accedere possono variare a seconda del menu selezionato.
  L'OSD (On Screen Display) di questo prodotto potrebbe cambiare dopo l'aggiornamento della versione del software.

Display

È possibile confi gurare diverse opzioni di visualizzazione, quali il formato del televisore, la risoluzione, ecc.

Impostazioni 3D

Selezionare se riprodurre un disco Blu-ray con contenuti 3D in modo 3D.

Impostazioni Display Audio Rete Sistema Lingua Sicurezza Generale Supporte Impostazioni 3D Impostazioni 3D Riproduzione 3D Blu-ray : Auto Dim. schermo : 55 pollice Sposta Conferma Rittorna HDMI Profondità colori : Auto

Riproduzione 3D Blu-ray

È possibile scegliere se vedere un disco Blu-ray 3D in modo 3D o 2D prima di riprodurre il disco 3D. Viene automaticamente riprodotto in 2D se il televisore non supporta i contenuti 3D.

• Auto : Rileva automaticamente se il televisore collegato supporta la riproduzione in 3D e riproduce un disco Blu-ray 3D conseguentemente in 3D o 2D.
• 3D → 3D : I dischi Blu-ray 3D vengono sempre riprodotti in 3D. Se un televisore non supporta i dischi Blu-ray 3D, la schermata di riproduzione può essere vuota.
• 3D → 2D : I dischi Blu-ray 3D vengono sempre riprodotti in 2D. Selezionare questa opzione per visualizzare un'immagine senza effetti 3D o quando il televisore non supporta i dischi Blu-ray 3D.

NOTA

Per arrestare un fi Imato durante la riproduzione in 3D, premere una volta il tasto ARRESTO (■). Il filmato si arresta e l'opzione modo 3D si disattiva.
Per cambiare la selezione di un'opzione 3D durante la riproduzione di un fi Imato 3D, premere una volta il tasto ARRESTO (■). Si apre il menu Blu-ray. Premere nuovamente il tasto ARRESTO (■), quindi selezionare Impostaz. 3D nel menu Blu-ray.

A seconda del contenuto e della posizione dell'immagine sullo schermo del televisore, si possono vedere delle barre nere verticali sul lato sinistro, sul lato destro o su entrambi i lati.

Dim. schermo

Consente di inserire le dimensioni effettive dello schermo del televisore in modo che il prodotto possa regolare l'immagine in base alle dimensioni dello schermo e visualizzare un'immagine 3D ottimale.

(Per questo prodotto, le dimensioni massime consentite per lo schermo sono di 116 pollici).

! ATTENZIONE

Per vedere un contenuto 3D, collegare un dispositivo 3D (ricevitore AV 3D o televisore 3D) alla porta USCITA HDMI del prodotto mediante un cavo HDMI ad alta velocità. Indossare occhiali 3D prima di riprodurre il contenuto 3D.
Il prodotto emette segnali 3D solo attraverso il cavo HDMI collegato alla porta USCITA HDMI.
- Nel modo di riproduzione in 3D la risoluzione del video è fi ssa sulla risoluzione del video 3D originale, quindi non può essere impostata secondo le proprie preferenze.
- Alcune funzioni come BD Wise, la regolazione delle dimensioni dello schermo e la regolazione della risoluzione potrebbero non funzionare correttamente nel modo di riproduzione in 3D.
Allontanarsi dal televisore di almeno tre volte la larghezza dello schermo quando si guardano delle immagini 3D. Ad esempio, se lo schermo è da 46 pollici, allontanarsi di 138 pollici (11,5 piedi) dallo schermo.
- Per una visione migliore dell'immagine 3D, posizionare lo schermo del video 3D a livello degli occhi.
Se il prodotto è collegato ad alcuni dispositivi 3D, l'effetto 3D potrebbe non funzionare correttamente.

Italiano

29

Impostazione

Aspetto TV

Per alcuni tipi di televisore, è possibile che si desideri regolare l'impostazione dello schermo.

• 16:9 originale : Selezionare per collegare il prodotto ad uno schermo TV 16:9. Il prodotto visualizza tutti i contenuti nel loro formato originale. I contenuti formattati in 4:3 vengono visualizzati con una barra nera a sinistra e una a destra.
• 16:9 Pieno : Selezionare per collegare il prodotto ad uno schermo TV 16:9. I contenuti vengono visualizzati a schermo intero. I contenuti formattati in 4:3 vengono stirati.
• 4:3 Letter Box : Selezionare per collegare il prodotto ad uno schermo TV 4:3. Il prodotto visualizza tutti i contenuti nel loro formato originale. I contenuti formattati in 16:9 vengono visualizzati con una barra nera in alto e una in basso.
• 4:3 Pan-Scan : Selezionare per collegare il prodotto ad uno schermo TV 4:3. I contenuti 16:9 vengono tagliati all'estremità sinistra e all'estremità destra.

NOTA

A seconda del tipo di disco, è possibile che alcuni formati non siano disponibili.
Se si selezionano un formato e un'opzione diversi dal formato del televisore, l'immagine potrebbe apparire distorta.
- Selezionando 16:9 originale, è possibile che il televisore visualizzi il formato 4:3 Pillarbox (barre nere ai lati dell'immagine).

Dimensioni schermo Smart Hub

Impostare le dimensioni ottimali per lo schermo Smart Hub.

• Dim. 1 : La dimensione dello schermo Smart Hub è più piccola di quella predefi nita. Si potrebbero vedere alcuni punti neri ai lati della schermata.
• Dim. 2 : Questa è l'impostazione predefi nita per Smart Hub. Il prodotto visualizza la normali dimensioni della schermata Smart Hub.
• Dim. 3 : Viene visualizzata una dimensione più grande dello schermo Smart Hub. L'immagine potrebbe essere troppo grande per il televisore.

30 Italiano

BD Wise (solo prodotti Samsung)

BD Wise è la funzione di interconnettività Samsung di ultima generazione.

Quando si collegano reciprocamente un prodotto Samsung e un televisore Samsung con BD Wise tramite HDMI, e BD Wise si trova sia sul prodotto che sul televisore, il prodotto trasmette il video nella risoluzione e alla frequenza fotogrammi del disco BD/DVD.

• Off : La risoluzione di uscita rimane fi ssa alla risoluzione impostata precedentemente nel menu Risoluzione, indipendentemente dalla risoluzione del disco. Vedere la sezione Risoluzione di seguito.
• On : Il prodotto trasmette il video nella risoluzione originale e alla frequenza fotogrammi del disco BD/DVD.

NOTA

• Quando BD Wise è attivo, la risoluzione viene impostata automaticamente su BD Wise e BD Wise appare nel menu Risoluzione.
  Se il prodotto è collegato a un dispositivo che non supporta BD Wise, non è possibile utilizzare questa funzione.
  Per il corretto funzionamento di BD Wise, impostare il menu BD Wise sia del prodotto sia del televisore su On.

Risoluzione

Consente di impostare la risoluzione di uscita del segnale video Component e HDMI su Auto, 1080p, 1080i, 720p, 576p/480p o 576i/480i. Il numero indica il numero di linee del video per il frame. "I" e "p" indicano rispettivamente la scansione interlacciata e progressiva. Maggiore è il numero di linee, maggiore è la qualità.

• Auto : Imposta automaticamente la risoluzione di uscita alla risoluzione massima del televisore collegato.
• BD Wise : Imposta automaticamente la risoluzione alla risoluzione del BD/DVD collegato al prodotto tramite HDMI ad un televisore con la funzione BD Wise. (La voce di menu BD Wise viene visualizzata solo se BD Wise è impostato su On. Vedere BD Wise sopra).
  • 1080p : 1080 linee a scansione progressiva. (solo HDMI)
  • 1080i : 1080 linee a scansione interlacciata.
• 720p : 720 linee a scansione progressiva.
• 576p/480p : 576/480 linee a scansione progressiva.
• 576i/480i : 576/480 linee a scansione interlacciata. (solo VIDEO)

Risoluzione in base al modo di uscita

• Riproduzione disco Blu-ray/E-Contenuti/contenuti digitali

UscitaImpostazione	HDMI / collegato HDMI / non collegato
	Modo HDMI		Modo Component/VIDEO	Modo Component		Modo VIDEO
	Disco Blu-ray	E-Contenuti/contenuti digitali		Disco Blu-ray	E-Contenuti/contenuti digitali
BD Wise	Risoluzione del disco Blu-ray	1080p@60F 576i/480i ---
Auto	Risoluzione max. dell'ingresso TV	Risoluzione max. dell'ingresso TV	576i/480i ---
1080p@60F 1080p@60F 1080p@60F 576i/480i ---
Fotogramma video: Auto (24 fs)	1080p@24F 1080p@24F 576i/480i ---
1080i 1080i	1080i 576i/480i 576i/480i 1080i 576i/480i
720p 720p	720p 576i/480i 576i/480i		720p 576i/480i
576p/480p	576p/480p	576p/480p	576i/480i	576i/480i	576p/480p	576i/480i
576i/480i	--- 576i/480i 576i/480i		576i/480i

• Riproduzione DVD

Uscita Impostazione	HDMI / collegato		HDMI / non collegato
	Modo HDMI	Modo Component/VIDEO	Modo Component	Modo VIDEO
BD Wise	576i/480i	576i/480i	-	-
Auto	Risoluzione max. dell'ingresso TV	576i/480i	-	-
1080p@60F	1080p@60F 576i/480i
1080i	1080i	576i/480i	576p/480p	576i/480i
720p	720p	576i/480i	576p/480p 576i/480i
576p/480p	576p/480p	576i/480i	576p/480p	576i/480i
576i/480i	-	-	576i/480i	576i/480i

Impostazione

NOTA

Se il televisore collegato al prodotto non supporta il fotogramma video o la risoluzione selezionata, appare il messaggio "Se dopo la selezione le immagini non compaiono, attendere per circa 15 secondi. In seguito, la risoluzione sarà automaticamente riportata al valore precedente. Effettuare una selezione?". Se si seleziona Si, lo schermo del televisore diventa nero per 15 secondi, quindi la risoluzione torna automaticamente a quella precedente.
Se lo schermo rimane nero dopo aver cambiato la risoluzione, rimuovere tutti i dischi, quindi tenere premuto il tasto di ARRESTO (■) sulla parte anteriore del prodotto per più di 5 secondi. Vengono ripristinate tutte le impostazioni predefi nite. Seguire i passi della pagina precedente per accedere ai vari modi e selezionare il tipo di impostazione del display supportato dal televisore.
- Quando vengono ripristinate le impostazioni predefi nite, tutti i dati BD personalizzati vengono eliminati.
- Per utilizzare il modo fotogramma video (24 fs), il disco Blu-ray deve essere dotato della funzione 24 fotogrammi.
Se entrambi i connettori HDMI e Component sono collegati e si stanno visualizzando le immagini dell'uscita Component, la risoluzione è fi ssa a 576i/480i.

Formato colore HDMI

Consente di impostare il formato dello spazio colore per l'uscita HDMI in base alla capacità del dispositivo collegato (televisore, monitor, ecc.).

• Auto : Imposta automaticamente il prodotto sul formato massimo supportato dal dispositivo.
• YCbCr (4:4:4) : Se il televisore supporta lo spazio colore YCbCr tramite HDMI, selezionare questa opzione per trasmettere la normale gamut di colore YCbCr.
• RGB (standard) : Selezionare questa opzione per trasmettere la normale gamut di colore RGB.
• RGB (avanzato) : Se il prodotto è stato collegato ad un dispositivo di visualizzazione DVI come ad esempio un monitor, selezionare questa opzione per ottenere il gamut di colore RGB avanzato.

32

Italiano

Fotogramma Video(24Fs)

Impostando la funzione Fotogramma Video (24Fs) su Auto è possibile regolare l'uscita HDMI del prodotto su 24 fotogrammi al secondo per una migliore qualità dell'immagine.

Questa funzione può essere utilizzata soltanto sui televisori che supportano questa frequenza di fotogrammi. È possibile selezionare il fotogramma video solo se il prodotto è nei modi di risoluzione di uscita 1080i o 1080p dell'HDMI.

• Auto: Le funzioni del fotogramma video (24 fs) sono attive.
• Off : Le funzioni del fotogramma video (24 fs) sono disattivate.

HDMI Profondità colori

Consente di trasmettere il video con profondità colori dal connettore HDMI OUT. La profondità colori consente una riproduzione più fedele dei colori, con una maggiore profondità.

• Auto: Il prodotto trasmette il video con profondità colori al televisore collegato che supporta la funzione HDMI Profondità colori.
• Off : L'immagine viene trasmessa senza profondità colore.

Modalità pausa

Imposta il tipo di immagine visualizzata quando si mette in pausa la riproduzione di un DVD.

• Auto: Mostra automaticamente il fermo immagine migliore a seconda del contenuto.
• Cornice : Selezionare per mettere in pausa una scena in cui l'azione è scarsa.
• Campo : Selezionare per mettere in pausa una scena ricca d'azione.

Modo progressivo

Migliora la qualità dell'immagine durante la visualizzazione dei DVD.

• Auto : Selezionare questa opzione per far sì che il prodotto selezioni automaticamente la migliore qualità dell'immagine per il DVD che si sta guardando.
• Video : Selezionare per ottenere la qualità di immagine migliore per DVD di concerti o spettacoli TV.

Audio

Imposta altoparlanti

Impostazioni Display Audio Rete Sistema Lingua Sicurezza Generale Supporto Imposta altoparlanti Livello Distanza Test tono : Off Sposta Conferma Ritorna

Livello

È possibile regolare il bilanciamento e il livello di ogni altoparlante.

Regolazione del livello degli altoparlanti anteriore/surround/anteriore superiore/subwoofer

• Il livello del volume può essere regolato tra +6 dB e -6 dB.
• Il livello dell'audio aumenta più ci si avvicina a +6 dB e si abbassa più ci si avvicina a -6 dB.

Impostazioni Display Audio Rate Sistema Lingua Stcurezza Generale Supporto Livello Anteriore S 0 dB Anteriore D : 0 dB Cantrale : 0 dB Surround S : 0 dB Surround D : 0 dB Anteriore Alto sx : 0 dB Anteriore Alto dx : 0 dB Subwoofer : 0 dB Test tono : Off Sposta Cambia Rittorna

Distanza

Se gli altoparlanti non possono essere collocati a uguale distanza dalla posizione di ascolto, è possibile regolare il ritardo dei segnali audio degli altoparlanti anteriori, subwoofer, centrale e surround posteriori.

- È possibile impostare la distanza degli altoparlanti tra 0,3 m e 9 m.

Impostazioni Display Distanza Audio Anteriore S 10(ft) 3.0(m) Rete Anteriore D : 10(ft) 3.0(m) Sistema Cantrale : 10(ft) Surround S : 10(ft) 3.0(m) Lingua Surround D : 10(ft) 3.0(m) Sicurezza Anteriore Alto sx : 10(ft) 3.0(m) Anteriore Alto dx : 10(ft) 3.0(m) Generale Subwoofer : 10(ft) 3.0(m) Test tono : Off Supporto Sposta Cambia Ritoma

Test tono

Utilizzare la funzione Test tono per controllare i collegamenti dei diffusori.

Premere i tasti ◀, ▶ per selezionare On.

- Per assicurarsi che i diffusori siano impostati correttamente, viene inviato un tono di test ai diffusori Anteriore S → Centrale → Anteriore D → Surround D → Anteriore Alto dx → Anteriore Alto sx → Surround S → Subwoofer.

Per arrestare il Test tono, premere i tasti ◀,▶ per selezionare Off.

Impostazioni Display Audio Rete Sistema Lingua Sicurezza Generale Supporta Imposta attopariant! Livello Distanza Test tono On Sposta Conferma Ritoma

NOTA

- Quando è attivo l'AUDIO HDMI (l'audio viene emesso dagli altoparlanti del televisore), la funzione Test tono non è disponibile.

Italiano

33

Impostazione

Calibrazione musicale auto

Impostando la funzione Musical Auto Calibration (MAC, calibrazione musicale auto) solo una volta quando il prodotto viene riposizionato o installato, il prodotto può riconoscere automaticamente la distanza tra i diffusori, i livelli tra i canali e la caratteristica di frequenza per creare un campo audio a 7.1 canali ottimizzato per il proprio ambiente.

Microfono ASC

Calibrazione musicale auto

Si potrà sentire o il modo Calibrazione musicale auto o le impostazioni per i diffusori dell'utente.

• Off: Si sentirà l'audio con i valori di impostazione per i diffusori.
• On : Si sentirà l'audio nel modo Calibrazione musicale auto.

Impostazione Calibrazione musicale auto

1. Collegare il microfono ASC al jack ASC IN.

2. Collocare il microfono ASC nella posizione di ascolto.

3. La calibrazione musicale auto viene impostata automaticamente con la seguente sequenza Anteriore S → Centrale → Anteriore D → Surround D → Anteriore Alto dx → Anteriore Alto sx → Surround S → Subwoofer

4. Premere il tasto RETURN per annullare Impostazione Calibrazione musicale auto.

NOTA

L'impostazione della funzione Calibrazione musicale auto richiede circa 3 minuti.
- Calibrazione musicale auto può essere impostato solo se non sono presenti dischi nel prodotto.
Se il microfono ASC viene scollegato durante l'impostazione di Calibrazione musicale auto, l'impostazione viene annullata.
Attivando la funzione Calibrazione musicale auto, i modi DSP, Dolby Pro Logic II e SFE non sono attivi.
Se il prodotto è collegato a dispositivi o ad altri apparecchi esterni (come iPod, AUX, D.IN), l'impostazione di Calibrazione musicale auto potrebbe non funzionare correttamente.
Il rumore può dare luogo a una misurazione errata. Pertanto procedere alla misurazione in una stanza tranquilla per ottenere la giusta calibrazione.
- Mettere il microfono sulla posizione principale per ascoltare.
Non devono esserci ostacoli tra gli altoparlanti e il microfono.
Durante il test, il tono di test dell'altoparlante potrebbe essere di volume elevato.
Non collocare il microfono dietro un mobile o troppo vicino alla parete, altrimenti potrebbe generarsi un risultato di test non corretto.

EQ Utente

È possibile confi gurare le impostazioni di equalizzazione manualmente in base alle proprie preferenze.

HDMI Audio

I segnali audio trasmessi tramite il cavo HDMI possono essere attivati o disattivati.

• Off : Il video è trasmesso solo tramite il cavo di collegamento HDMI e l'audio viene emesso solo tramite gli altoparlanti del prodotto.
• On : I segnali sia video sia audio vengono trasmessi tramite il cavo di collegamento HDMI, e l'audio viene emesso solo tramite gli altoparlanti del televisore.

NOTA

■ HDMI Audio viene convertito automaticamente in 2 canali per gli altoparlanti del televisore.

Canale ritorno audio

È possibile sentire l'audio del televisore dagli altoparlanti dell'Home Cinema utilizzando un unico cavo HDMI.

• Auto : Ascoltare l'audio del televisore dagli altoparlanti dell'Home Cinema se il televisore è compatibile con la funzione Canale ritorno audio.
• Off : Disattivare la funzione Canale ritorno audio.

NOTA

• Quando Anynet+ (HDMI-CEC) è su Off, la funzione Canale ritorno audio non è disponibile.
  L'uso di un cavo HDMI non certifi cato ARC (Audio Return Channel) può causare problemi di compatibilità.
  La funzione ARC è disponibile solo se è collegato un televisore compatibile ARC.

Uscita Digitale

Impostare un'uscita digitale che corrisponda alle capacità del ricevitore AV collegato al prodotto:

• PCM : Selezionare se è collegato un ricevitore AV con supporto HDMI.
• Bitstream (non elaborato) : Selezionare se è collegato un ricevitore AV con supporto HDMI con capacità di decodifi ca Dolby TrueHD e audio master DTS-HD.
• Bitstream (DTS ricodifi cato) : Selezionare se è stato collegato un ricevitore AV tramite un ingresso ottico digitale in grado di decodifi care DTS.

- Bitstream (Dolby D. Ricodifi cato) :

Selezionare se non si possiede un ricevitore AV con supporto HDMI, ma si possiede un ricevitore AV con capacità di decodifi ca Dolby Digital.

Per ulteriori dettagli, fare riferimento alla tabella di selezione delle uscite digitali. (Vedere a pagina 36)

I dischi Blu-ray possono comprendere tre fl ussi audio:

• Audio principale: La traccia audio principale.

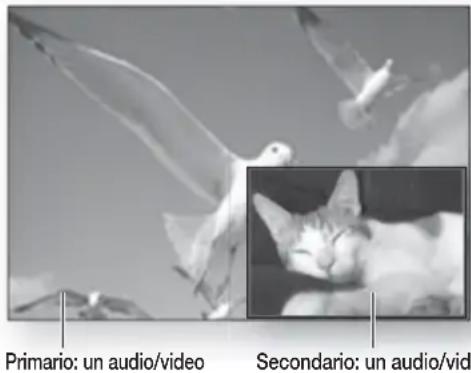

• Audio BONUSVIEW: Traccia aggiuntiva, come ad esempio commenti del regista o degli attori.
• Effetti sonori di navigazione: Durante la navigazione nei menu è possibile udire i relativi effetti sonori. Gli effetti sonori di navigazione sono differenti per ciascun disco Blu-ray.

NOTA

• Può essere attivato quando HDMI Audio è su ON.
  ■ Assicurarsi di selezionare l'opzione di uscita digitale corretta, altrimenti la traccia audio risulterà assente o molto disturbata.
  Se il dispositivo HDMI (ricevitore AV, televisore) non è compatibile con i formati compressi (Dolby Digital, DTS), il segnale audio viene emesso come PCM.
  ■ I normali DVD non dispongono di audio BONUSVIEW ed effetti sonori di navigazione.
• Alcuni dischi Blu-ray non dispongono di audio BONUSVIEW ed effetti sonori di navigazione.
• Questa impostazione dell'uscita digitale non infl uisce sull'uscita audio analogica (S/D), né sull'uscita audio HDMI verso il televisore. Infl uisce, invece, sull'uscita audio ottica e HDMI se collegata a un ricevitore AV.
  Se vengono riprodotte tracce audio MPEG, il segnale audio viene emesso come PCM indipendentemente dalle selezioni di uscita digitale (PCM, Bitstream).

Italiano

Impostazione

Selezione dell'uscita digitale

Impostazione PCM			Bitstream (non elaborato)	Bitstream (DTS ricodificato)	Bitstream (Dolby D ricodificato)
Connessione		Ricevitore AV con supporto HDMI	Ricevitore AV con supporto HDMI	Ricevitore AV con supporto HDMI	Ricevitore AV con supporto HDMI
Streaming audio su disco Blu-ray	PCM Fino a	7.1 canali PCM DTS	ricodifi cato		Dolby Digital* ricodifi cato
	Dolby Digital Fino	a 7.1 canali Dolby	Digital DTS ricodifi cato		Dolby Digital* ricodifi cato
	Dolby Digital Plus	Fino a 7.1 canali Dolby	Digital Plus DTS ricodifi cato		Dolby Digital* ricodifi cato
	Dolby TrueHD Fino	a 7.1 canali Dolby	TrueHD DTS ricodifi cato		Dolby Digital* ricodifi cato
	DTS Fino a	6.1 canali DTS	DTS ricodifi cato		Dolby Digital* ricodifi cato
	DTS-HD HRA	Fino a 7.1 canali	DTS-HD HRA DTS	ricodifi cato	Dolby Digital* ricodifi cato
	DTS-HD MA	Fino a 7.1 canali	DTS-HD MA	ricodifi cato	Dolby Digital* ricodifi cato
Streaming audio su DVD	PCM	PCM 2 canali	PCM 2 canali	PCM 2 canali	PCM 2 canali
	Dolby Digital	Fino a 5.1 canali	Dolby Digital	Dolby Digital	Dolby Digital
	DTS Fino a	6.1 canali DTS	DTS	DTS
Defi nizione di disco Blu-ray	Qualsiasi	Decodifi ca il fl usso audio principale e il fl usso audio BONUSVIEW combinandoli nell'audio PCM ed aggiunge effetti sonori di navigazione.	Emette solo il fl usso audio principale in modo che il ricevitore AV possa decodifi care il bitstream audio. Non si udiranno l'audio BONUSVIEW o gli effetti sonori di navigazione.	Decodifi ca il fl usso audio principale e il fl usso audio BONUSVIEW combinandoli nell'audio PCM ed aggiunge effetti sonori di navigazione, quindi ricodifi ca l'audio PCM in bitstream DTS.	Decodifi ca il fl usso audio principale e il fl usso audio BONUSVIEW combinandoli nell'audio PCM ed aggiunge effetti sonori di navigazione, quindi ricodifi ca l'audio PCM in bitstream o PCM Dolby Digital.

* Se il flusso sorgente è 2 canali, l'impostazione "Dolby D ricodificato" non viene applicata. L'uscita è LPCM 2 canali.

Controllo gamma dinamica

È possibile ascoltare a volumi bassi pur udendo il dialogo chiaramente. Questa funzione è attiva solo se il prodotto rileva un segnale Dolby Digital.

- Auto : Controllo gamma dinamica sarà impostato automaticamente in base alle informazioni fornite dalla colonna sonora Dolby TrueHD.

- Off : Consente di riprodurre l'audio con la gamma dinamica standard.

- On : Quando la traccia audio di un fi lm viene riprodotta a basso volume o tramite diffusori più piccoli, il sistema applica la compressione appropriata per rendere più chiaro l'audio ed evitare aumenti improvvisi del volume.

Sincronia audio

Il video può sembrare in ritardo rispetto all'audio quando il prodotto è collegato a un televisore digitale. Se si verifi ca questo inconveniente, regolare il ritardo dell'audio per sincronizzarlo con il video.

- È possibile impostare un ritardo dell'audio compreso tra 0 ms e 300 ms. Impostarlo al livello ottimale.

Rete

Prima di iniziare, contattare l'ISP per sapere se il proprio indirizzo IP è statico o dinamico. Se è dinamico e si usa una connessione via cavo o wireless, si consiglia di utilizzare la procedura automatica. Se si usa una connessione wireless e il router ne ha la capacità, è possibile utilizzare WPS(PBC) o One Foot Connection.

Se l'indirizzo IP è statico, si deve utilizzare la procedura di impostazione manuale per entrambe le connessioni, via cavo e wireless.

Impostazioni di rete

Per iniziare l'impostazione della connessione di rete per il prodotto, seguire i passi riportati di seguito:

1. Nel menu principale, premere i tasti ◀▶ per selezionare Impostazioni, quindi premere il tasto INVIO.
2. Premere i tasti ▲▼ per selezionare Rete, quindi premere il tasto INVIO.
3. Premere i tasti ▲▼ per selezionare Impostazioni di rete, quindi premere il tasto INVIO.
4. Premere i tasti ▲▼ per selezionare Cavo, Wireless (Generale), WPS(PBC) o One Foot Connection, quindi premere il tasto INVIO.
5. Se si dispone di una rete via cavo, andare alla sezione Rete via cavo qui di seguito. Se si dispone di una rete wireless, andare alla sezione Rete wireless alle pagine 38\~40.

Rete via cavo

Impostazione di una connessione via cavo - Auto

1. Premere i tasti ▲▼ per selezionare Cavo.

Impostazioni Display Audio Rete Sistema Lingua Sicurezza Generale Supporte Impostazioni di rete Consente di selezionare un tipo di connessione di rete. Cavo Wireless (Generale) WPS(PBC) One Foot Connection Consente di eseguire la connessione alla rete tranche cave LAVI. Verifi care che il cava LAVI sia collegato. Sposta Conferma Ritoma

1. Premere il tasto INVIO. Si apre la schermata Stato della rete. Il prodotto si collega alla rete al termine della verifi ca della connessione di rete.

Impostazione di una connessione via cavo - Manuale

Se si dispone di un indirizzo IP statico o se l'impostazione automatica non funziona, è necessario impostare manualmente i valori delle impostazioni di rete.

Sulla maggior parte dei computer Windows, per visualizzare i valori delle impostazioni di rete, seguire i passi riportati di seguito:

1. Fare clic con il tasto destro del mouse sull'icona di rete in basso a destra nel desktop di Windows.
2. Nel menu di scelta rapida, fare clic su Status.
3. Nella fi nestra che appare, fare clic sulla scheda Supporto.
4. Sulla scheda Supporto, fare clic sul pulsante Dettagli. Vengono visualizzate le impostazioni della rete.

Italiano

Impostazione

Per inserire le impostazioni di rete nel prodotto, seguire i passi riportati di seguito:

1. Premere i tasti ▲▼ per selezionare Cavo, quindi premere il tasto INVIO.

2. Premere i tasti ◀▶ per selezionare Impostazioni IP, quindi premere il tasto INVIO.

Impostazioni Display Audio Rate Sistema Lingua Sicurezza Generale Supporte Impostazioni IP Modalità IP Manuale Indirizzo IP 0 0 0 0 Masc sottorete 0 0 0 0 Gateway 0 0 0 0 Modalità DNS Manual Server DNS 0 0 0 0 OK Sposta Conforma Rittorna

1. Premere il tasto INVIO per selezionare Modalità IP.

2. Premere i tasti ▲▼ per selezionare Manuale, quindi premere il tasto INVIO.

3. Premere il tasto ▼ per andare al primo campo (Indirizzo IP).

4. Utilizzare i tasti numerici del telecomando per inserire i numeri.

5. Una volta terminato di completare un campo, premere il tasto ▶ per passare al campo successivo. È anche possibile utilizzare gli altri tasti con le frecce per spostarsi in su, in giù e indietro.

6. Inserire i valori per Indirizzo IP, Masc sottorete e Gateway.

7. Premere il tasto ▼ per andare a Modalità DNS.

8. Premere il tasto ▼ per andare al primo campo di DNS. Inserire i numeri come indicato sopra.

9. Premere il tasto INVIO per selezionare OK. Si apre la schermata Stato della rete. Il prodotto si collega alla rete al termine della verifi ca della connessione di rete.

Rete wireless

È possibile confi gurare una rete wireless in tre modi:

- Wireless (Generale)

- Utilizzando WPS(PBC).

• One Foot Connection

Wireless (Generale) comprende sia le procedure di confi gurazione automatiche che quelle manuali.

Impostazione di una connessione di rete wireless - Auto

La maggior parte delle reti wireless è dotata di un sistema di sicurezza opzionale che richiede ai dispositivi che accedono alla rete di trasmettere un codice di sicurezza crittografato chiamato codice di accesso o di sicurezza. Il codice di sicurezza è basato su una passphrase, generalmente una parola o una serie di lettere e numeri di una determinata lunghezza da inserire al momento dell'impostazione della sicurezza della rete wireless. Se si utilizza questo metodo per impostare la connessione di rete e si dispone di un codice di sicurezza per la rete wireless, sarà necessario inserire la passphrase durante il processo di impostazione automatico.

1. Premere i tasti ▲▼ per selezionare Wireless (Generale).

Impostazioni Impostazioni di rete Consente di selezionare un tipo di connessione di rete. Cavo Wireless (Generale) Per impostare la rete viriless selezionare il router wireless. A seconda delle impostazioni del router wireless può essere necessario immettere la chiave di sicurezza. WPS(PBC) One Foot Connection Spostav Conferma Altorna

1. Premere il tasto INVIO. A operazione ultimata, viene visualizzato un elenco delle reti disponibili.

2. Premere i tasti ▲▼ per selezionare l'opzione Rete desiderata, quindi premere il tasto INVIO. Si apre la schermata Sicurezza.

3. Nella schermata Sicurezza, inserire la passphrase della rete. Inserire direttamente i numeri utilizzando il telecomando.

Per selezionare una lettera, premere i tasti

▲▼◀▶ per spostare il cursore, quindi premere il tasto INVIO.

Impostazioni Display Audio Rete Sistema Lingua Sicurezzia Generale Supporte Impostazioni iniziati impostazioni di rete Immet. chiave sicur. 0 imm. a b c d e f 1 2 3 g h i j k l 4 5 6 m n o p q r 7 8 9 s t u v w x y z 0 a/A * Elimina Spazio Fatto Preced. Sposta Conferma Ritoma

NOTA

- La passphrase dovrebbe essere disponibile in una delle schermate di confi gurazione utilizzate per impostare il router o il modem.

1. A operazione ultimata, premere i tasti ▲▼

◀▶ per spostare il cursore su Fatto, quindi premere il tasto INVIO.

Si apre la schermata Stato della rete. Il prodotto si collega alla rete al termine della verifi ca della connessione di rete.

Impostazione di una connessione di rete wireless - Manuale

Se l'impostazione automatica non funziona, è necessario inserire i valori di confi gurazione della rete manualmente.

Sulla maggior parte dei computer Windows, per visualizzare i valori delle impostazioni di rete, seguire i passi riportati di seguito:

1. Fare clic con il tasto destro del mouse sull'icona di rete nella parte inferiore destra dello schermo.
2. Nel menu di scelta rapida, fare clic su Status.
3. Nella fi nesta che appare, fare clic sulla scheda Supporto.
4. Sulla scheda Supporto, fare clic sul pulsante Dettagli. Vengono visualizzate le impostazioni della rete.

Per inserire le impostazioni di rete nel prodotto, seguire i passi riportati di seguito:

1. Eseguire i passi da 1 a 5 della procedura 'Impostazione di una connessione di rete wireless - Auto'.
2. A operazione ultimata, premere i tasti ▲▼◀▶ per muovere il cursore su Fatto, quindi premere il tasto INVIO. Si apre la schermata Stato della rete.

Impostazioni Display Audio Rate Sistema Lingua Sicurezzg Generale Supporto Impostazioni IP Modalità IP Manuale Indirizzo IP 0 0 0 0 Masc sottorete 0 0 0 0 Gateway 0 0 0 0 Modalità DNS Manuale Server DNS 0 0 0 0 OK Sposta Conforma Rittoma

1. Nella schermata Stato della rete, selezionare Annulla, quindi premere Conferma.
2. Premere i tasti ◀▶ per selezionare Impostazioni IP, quindi premere il tasto INVIO.
3. Premere il tasto INVIO per selezionare Modalità IP.
4. Premere i tasti ▲▼ per selezionare Manuale, quindi premere il tasto INVIO.
5. Premere il tasto ▼ per andare al primo campo (Indirizzo IP).
6. Utilizzare i tasti numerici per inserire i numeri.
7. Una volta terminato di completare un campo, premere il tasto ▶ per passare al campo successivo. È anche possibile utilizzare gli altri tasti con le frecce per spostarsi in su, in giù e indietro.
8. Inserire i valori per Indirizzo IP, Masc sottorete e Gateway.
9. Premere ▼ per andare a Modalità DNS.
10. Premere il tasto ▼ per andare al primo campo di DNS. Inserire i numeri come indicato sopra.
11. Si apre la schermata Stato della rete. Il prodotto si collega alla rete al termine della verifi ca della connessione di rete.

Italiano

Impostazione

WPS(PBC)

Il modo più semplice per impostare la connessione di rete wireless è utilizzare la funzione WPS(PBC) o la funzione One Foot Connection.

Se il router wireless è dotato di un tasto WPS(PBC), seguire i passi riportati di seguito:

1. Premere i tasti ▲▼ per selezionare WPS(PBC).

Impostazioni Impostazioni di rete Consente di selezionare un tipo di connessione di rete. Cavo Wireless (Generale) Per connettersi facilmente ai router wireless prenere il pulsante WPS(PBC). Scegliere questa opzione se il router wireless supporta la conti gurazione PBC (Push Button Conti guration). One Foot Connection Sposta Conferma Ricerca

1. Premere il tasto INVIO.

2. Premere il tasto WPS(PBC) sul router entro due minuti. Il prodotto visualizza la schermata di selezione dei dispositivi di rete e acquisisce automaticamente tutti i valori di impostazione della rete necessari, quindi si collega alla rete. Al termine, appare un tasto OK. Premere il tasto INVIO del telecomando.

One Foot Connection

È possibile confi gurare automaticamente la connessione wireless se si dispone di un router wireless Samsung che supporta One Foot Connection. Per collegarsi utilizzando la funzione One Foot Connection, seguire i passi riportati di seguito:

1. Premere i tasti ▲▼ per selezionare One Foot Connection.

Impostazioni Impostazioni di rete Consente di selezionare un tipo di connessione di rete. Cavo Wireless (Generale) WPS(PBC) One Foot Connection Consente la connes. automatica alla rete wireless se il router wireless supporta One Foot Connection. Selezionare questa tipo di connes, dopo aver callocato il router wireless a una distanza massima di 25cm dell'adattatore LAN wireless Samsung. Sposta Conforma Ritorna

40 Italiano

1. Premere il tasto INVIO.
2. Collocare il router wireless Samsung a 25 cm (10 pollici) dal prodotto da collegare.
3. Attendere fi no a quando la connessione non viene stabilita automaticamente.

Stato rete

Controllare se è stata stabilita una connessione alla rete e a Internet.

Impostazioni Stato rote Indirizzo MAC XX:XX:XX:XX:XX:XX Indirizzo IP 0.0.0.0 Masc sottoreto 0.0.0.0 Gateway 0.0.0.0 Server DNS 0.0.0.0 KT_WLAN Connessioni alla rote wireless non ruscita. Impost, autom. IP non ruscita, Provare quanto seque per impostare IP automatic, oppure impostare IP manualmente selezionando "Impostazioni IP". - Veriti care che il server DHCP sia abilitato sul router e riavliare il router. - Consultare il provider dei servizi di rote per ulteriori informazioni. Impostazioni IP Riprova OK Impostazioni di rote Spoceta Conferna Rittorna

Connessione Internet BD-LIVE

Consente di permettere o proibire una connessione Internet quando è in uso il servizio BD-LIVE.

• Consenti a tutti : La connessione a Internet è consentita per tutti i contenuti BD-LIVE.
• Consenti solo a valido : La connessione a Internet è consentita solo per i contenuti BD-LIVE che contengono un certifi cato valido.
• Blocca : Non è consentita nessuna connessione a Internet per nessun contenuto BD-LIVE.

NOTA

■ Che cos'è un certifi cato valido?
Quando il prodotto usa BD-LIVE per inviare i dati del disco e richiedere al server la certifi cazione del disco, il server utilizza i dati trasmessi per verifi care la validità del disco e reinviare il certifi cato al prodotto.
- La connessione a Internet potrebbe essere limitata durante l'utilizzo di contenuti BD-LIVE.

Sistema

Impostazione iniziale

Con la funzione Impostazione iniziale, è possibile impostare la lingua, le impostazioni di rete, ecc. Per ulteriori informazioni sulla funzione Impostazione iniziale, vedere la sezione Impostazione iniziale di questo manuale utente. (Vedere le pagine 27\~45)

Anynet+(HDMI-CEC)

Anynet+ è una comoda funzione che permette di sintonizzare più prodotti Samsung dotati di Anynet+. Per attivare questa funzione, collegare questo prodotto a un televisore Samsung con un cavo HDMI. Con Anynet+ attivo, è possibile comandare questo prodotto usando un telecomando Samsung e avviare la riproduzione del disco semplicemente premendo il tasto di RIPRODUZIONE (▶) del telecomando del televisore.

Per ulteriori informazioni consultare il manuale utente del televisore.

• Off : La funzione Anynet+ non è disponibile.
• On : La funzione Anynet+ sarà attiva.

NOTA

• Questa funzione non è disponibile se il cavo HDMI non supporta CEC.
  Il logo Anynet+ sul televisore Samsung indica che viene supportata la funzione Anynet+.
• Su alcuni televisori, alcune risoluzioni di uscita HDMI potrebbero non essere utilizzabili. Consultare il manuale utente del televisore.

Gestione dei dati BD

Consente di gestire i contenuti scaricati da un disco Blu-ray che supporta il servizio BD-LIVE e memorizzati su un dispositivo di memoria fl ash collegato.

È possibile controllare le informazioni del dispositivo compreso lo spazio di memoria, eliminare i dati BD o cambiare il dispositivo di memoria fl ash.

Informazioni sulla schermata di gestione dati BD:

• Spazio totale : Spazio totale sul dispositivo.
• Spazio disponibile : Spazio disponibile sul dispositivo.
• Cancella i dati BD : Elimina tutti i dati BD in memoria.
• Scelta dispositivo : Cambia la posizione della memoria in cui si desidera memorizzare i dati BD.

NOTA

• Nel modo memoria esterna, la riproduzione del disco può essere interrotta se si scollega il dispositivo USB durante la riproduzione.
  ■ Sono supportati solo i dispositivi USB formattati con fi le system FAT (etichetta di volume DOS 8.3). Si consiglia di usare dispositivi USB che supportano il protocollo USB 2.0, con velocità di lettura/scrittura di 4 MB/sec o superiore.
  La funzione Riprendi Riproduzione potrebbe non funzionare dopo aver formattato il dispositivo di memorizzazione.
• La memoria totale disponibile per Gestione dei dati BD può differire, a seconda delle condizioni.

Fuso orario

È possibile specifi care il fuso orario in vigore nella propria area.

Impostazioni Display Audio Rete Sistema Lingua Sicurezza Generale Supporto Fuso orario GMT + 00:00 Londra, Lisbona, Casablanca Cambia Salva Ritoma

DivX® Video On Demand

Vedere i codici di registrazione DivX® VOD per acquistare e riprodurre contenuti DivX® VOD o vedere il codice di annullamento per annullare la registrazione di questo prodotto.

Reset

Tutte le impostazioni vengono ripristinate ad eccezione delle impostazioni di rete e di Smart Hub.

Italiano

Impostazione

Lingua

È possibile selezionare la lingua preferita per il menu principale, il menu del disco, ecc.

• Menu su schermo : Seleziona la lingua dei menu a video.
• Menu del Disco : Seleziona la lingua del menu del disco.
• Audio : Seleziona la lingua per l'audio del disco.
• Sottotitoli : Seleziona la lingua per i sottotitoli del disco.

NOTA

La lingua selezionata appare solo se è supportata dal disco.

Sicurezza

Questa funzione è disponibile in combinazione con dischi DVD e Blu-ray ai quali è stata assegnata una classifi cazione per età o numerica che indica il livello di maturità del contenuto. Questi numeri aiutano a controllare i tipi di dischi DVD e Blu-ray che possono essere guardati dalla famiglia.

Quando si accede a questa funzione per la prima volta, appare la schermata di impostazione della password. Inserire la password a 4 cifre desiderata usando i tasti numerici. (la password predefi nita è 0000.)

Dopo aver impostato la password, selezionare la fascia di età da impostare per la protezione minori BD e il livello di blocco per la protezione minori DVD. Se non si inserisce la password, il prodotto riproduce solo dischi Blu-ray dello stesso livello o di livello inferiore a quello impostato e dischi DVD di livello numerico inferiore.

I valori numerici superiori indicano che si tratta di contenuti per un pubblico adulto.

Grado Blocco Can. BD

Questo impedisce la riproduzione di dischi Blu-ray classifi cati oltre il grado di blocco canali.

Grado Blocco Can. DVD

Impedisce la riproduzione dei dischi DVD con specifi che classifi cazioni numeriche, a meno che non venga inserita la password.

42

Italiano

Cambia password

Permette di modifi care la password a quattro cifre utilizzata per accedere alle funzioni di sicurezza.

Se non si ricorda la password

1. Rimuovere il disco.
2. Tenere premuto il tasto ARRESTO (■) sul pannello anteriore per almeno 5 secondi. Tutte le impostazioni vengono riportate ai valori predefi niti.

NOTA

- Quando vengono ripristinate le impostazioni predefi nite, tutti i dati BD personalizzati vengono eliminati.

Generale

Display frontale

Cambia la luminosità del pannello anteriore.

• Auto : Scuro durante la riproduzione.
- Scuro : Toglie l'illuminazione alla fi nesta del display.
- Luminoso : Illumina la fi nestra del display.

NOTA

- Non è possibile cambiare la luminosità con il tasto di accensione o Function.

Effetto luce

È possibile attivare o disattivare l'effetto luminoso sulla parte superiore del prodotto.

• Sempre acceso : Attiva sempre la funzione Effetto luce.
• Auto : Attiva la funzione Effetto luce all'accensione o allo spegnimento del prodotto o inserendo o rimuovendo il disco. Da selezionare quando si installa il prodotto a casa.
• Off : Disattiva sempre Effetto luce.

Telecomando di Rete

La funzione Telecomando rete consente di comandare il lettore di dischi Blu-ray da un dispositivo remoto, come uno smartphone, mediante una connessione wireless alla rete LAN.

Per utilizzare la funzione Telecomando rete, seguire i passi riportati di seguito:

1. Selezionare On nel menu Telecomando rete.
2. Installare l'applicazione del telecomando di rete Samsung per controllare il prodotto sul dispositivo portatile compatibile.
3. Assicurarsi che il dispositivo portatile e il prodotto siano collegati allo stesso router wireless.
4. Avviare l'applicazione sul dispositivo portatile. L'applicazione deve trovare il prodotto e visualizzarlo in un elenco.
5. Selezionare il prodotto.
6. Se è la prima volta che si utilizza la funzione, viene richiesto di consentire o rifi utare il controllo da remoto del prodotto. Selezionare Consenti.
7. Seguire le istruzioni fornite insieme all'applicazione per il comando del prodotto.

Supporto

Aggiornamento software

Il menu Aggiornamento software consente di aggiornare il software del prodotto per migliorare le prestazioni o per avere servizi aggiuntivi. L'aggiornamento può essere effettuato in quattro modi:

• Via Internet
• Tramite USB
• Tramite disco
• Con fi le scaric (File)

I quattro metodi sono spiegati qui di seguito.

Via Internet

Per eseguire l'aggiornamento via Internet, seguire i passi riportati di seguito:

1. Selezionare Via Internet, quindi premere il tasto INVIO. Viene visulizzato il messaggio di connessione al server.
2. Se è disponibile un download, appare la fi nestra del download con una barra di avanzamento e il download si avvia.
3. Al termine del download, viene visualizzata la fi nesta Richiesta aggiornamento, con tre possibilità di scelta: Aggiorna ora, Aggiorna dopo o Non aggionare.
4. Se si seleziona Aggiorna ora, il prodotto aggiorna il software, quindi si spegne e si riaccende automaticamente.
5. Se non si effettuano selezioni entro un minuto o si seleziona Aggiorna più tardi, il prodotto memorizza il nuovo software di aggiornamento. È possibile aggiornare successivamente il software mediante la funzione Con fi le scaric.
6. Se si seleziona Non aggiornare, il prodotto annulla l'aggiornamento.

NOTA

Il prodotto deve essere collegato a Internet per utilizzare la funzione Via Internet.
L'aggiornamento è completo quando il prodotto si spegne e poi si riattiva automaticamente.
Non si deve mai spegnere o riaccendere manualmente il prodotto durante il processo di aggiornamento.
Samsung Electronics non si assume nessuna responsabilità legale in caso di malfunzionamento del prodotto dovuto all'instabilità della connessione Internet o a negligenza del cliente durante un aggiornamento software.
Per annullare l'aggiornamento mentre si sta scaricando l'aggiornamento del software, premere il tasto INVIO.

Italiano

Impostazione

Tramite USB

Per eseguire l'aggiornamento via USB, seguire i passi riportati di seguito:

1. Andare al sito www.samsung.com/bluraysupport
2. Scaricare sul computer l'ultimo archivio zip dell'aggiornamento software tramite USB.
3. Decomprimere l'archivio zip sul computer. Deve comparire una sola cartella con lo stesso nome del fi le zip.
4. Copiare la cartella su un'unità fl ash USB.
5. Assicurarsi che il vano del disco sia vuoto, quindi inserire l'unità fl ash USB nella porta USB del prodotto.
6. Nel menu del prodotto, andare a Impostazioni > Supporto > Aggiornamento software.
7. Selezionare Tramite USB.

NOTA

Durante l'aggiornamento del software tramite la presa USB host, il vano del disco deve essere vuoto.
- Dopo aver completato l'aggiornamento software, controllare i dettagli del software nel menu di aggiornamento software.
Non spegnere il prodotto durante l'aggiornamento software. Può causare malfunzionamenti al prodotto.
Gli aggiornamenti software tramite presa USB host devono essere effettuati esclusivamente con una chiavetta USB.

Tramite disco

Per eseguire l'aggiornamento via disco, seguire i passi riportati di seguito:

1. Andare al sito www.samsung.com/bluraysupport.
2. Scaricare sul computer l'ultimo archivio zip dell'aggiornamento software tramite disco.
3. Decomprimere l'archivio zip sul computer. Deve comparire una sola cartella con lo stesso nome del fi le zip.
4. Scrivere la cartella su un disco. È consigliabile un CD-R o un DVD-R.
5. Finalizzare il disco prima di rimuoverlo dal computer.
6. Inserire il disco nel prodotto.

44

Italiano

1. Nel menu del prodotto, andare a Impostazioni > Supporto > Aggiornamento software.
2. Selezionare Tramite disco.

NOTA

Al termine dell'aggiornamento del sistema, controllare i dettagli del software nel menu di aggiornamento software.
Non spegnere il prodotto durante l'aggiornamento software. Può causare malfunzionamenti al prodotto.

Con fi le scaric

L'opzione Con fi le scaric consente di effettuare l'aggiornamento mediante un fi le scaricato precedentemente dal prodotto, ma che si è deciso di non installare subito oppure un fi le scaricato dal prodotto in modo standby (vedere Download in Download in standby di seguito).

Per eseguire l'aggiornamento con la funzione Con fi le scaric, seguire i passi riportati di seguito:

1. Se l'aggiornamento del software è stato scaricato, il numero della versione del software appare a destra di Con fi le scaric.
2. Selezionare Con fi le scaric, quindi premere il tasto INVIO.
3. Il prodotto visualizza un messaggio che chiede se si desidera eseguire l'aggiornamento. Selezionare Sì. Il prodotto inizia l'aggiornamento.
4. Quando l'aggiornamento è completo, il prodotto si spegne automaticamente, quindi si riaccende

NOTA

Al termine dell'aggiornamento del sistema, controllare i dettagli del software nel menu di aggiornamento software.
Non spegnere il prodotto durante l'aggiornamento software. Può causare malfunzionamenti al prodotto.
Per utilizzare la funzione Con fi le scaric, il prodotto deve essere collegato a Internet.

Download in standby

È possibile impostare la funzione Download in standby in modo che il prodotto scarichi il nuovo software di aggiornamento quando è in standby. In modo standby, il prodotto è spento, ma la sua connessione Internet è attiva. Questo consente al prodotto di scaricare automaticamente il software di aggiornamento quando non è in uso.

Per impostare Download in Download in standby, seguire i passi riportati di seguito:

1. Premere i tasti ▲▼ per selezionare Download in standby, quindi premere il tasto INVIO.

2. Selezionare On o Off.

3. Off : Se si seleziona Off, il prodotto comunica la disponibilità di un software di aggiornamento mediante un messaggio di popup.

4. On : Se si seleziona On, il prodotto scarica automaticamente il nuovo software di aggiornamento quando è in standby con alimentazione scollegata. Se scarica il nuovo software di aggiornamento, il prodotto chiede se questo deve essere installato alla sua accensione.

NOTA

Per utilizzare la funzione Download in standby, il prodotto deve essere collegato a Internet.

Contattare Samsung

Fornisce le informazioni di contatto per l'assistenza sul prodotto.

Funzioni di base

Riproduzione di un video

Riproduzione

1. Inserire un disco nell'apposito vano con l'etichetta rivolta verso l'alto.
2. Premere il tasto di RIPRODUZIONE (▶).

Tasti relativi alla riproduzione

RIPRODUZIONE (▶)	Avvia la riproduzione.
ARRESTO (■)	Arresta la riproduzione.Se si preme il tasto una volta:Viene memorizzato il punto di arresto.Se si preme il tasto due volte:Il punto di arresto non viene memorizzato.
PAUSA (II)	Mette in pausa la riproduzione.

NOTA

Per alcuni dischi, premendo una volta il tasto ARRESTO (■), il punto di arresto potrebbe non essere memorizzato.
- I fi le video con bit rate elevati di 20 Mbps o superiori sollecitano le funzionalità del prodotto e possono causare un arresto della riproduzione.

Struttura dei dischi

I contenuti dei dischi sono solitamente suddivisi come indicato di seguito.

• Disco Blu-ray, VIDEO DVD

titolo 1 titolo 2 capitolo 1 capitolo 2 capitolo 1 capitolo 2 capitolo 3

- CD audio (CD-DA)

- traccia 1 traccia 2 traccia 3 traccia 4 traccia 5

• MP3, WMA, DivX, MKV e MP4

cartella (gruppo) 1 cartella (gruppo) 2 fi le 1 fi le 2 fi le 1 fi le 2 fi le 3

Riproduzione di video 2D in 3D

È possibile vedere un normale video 2D in 3D.

NOTA

Se ci si sposta al menu Home o Home di Smart Hub in 3D, si passa automaticamente a 2D.

Uso del menu del disco, dei titoli e popup

Utilizzo del menu del disco

1. Durante la riproduzione, premere il tasto DISC MENU sul telecomando.

1. Premere i tasti ▲▼◀▶ per fare una selezione, quindi premere il tasto INVIO.

NOTA

A seconda del disco, le voci del menu potrebbero variare e questo menu potrebbe non essere disponibile.

Utilizzo del menu Titolo

1. Durante la riproduzione, premere il tasto TITLE MENU sul telecomando.
2. Premere i tasti ▲▼◀▶ per effettuare la selezione desiderata, quindi premere il tasto INVIO.

NOTA

• A seconda del disco, le voci del menu potrebbero variare e questo menu potrebbe non essere disponibile.
  Il menu dei titoli viene visualizzato soltanto se nel disco vi sono almeno due titoli.

Riproduzione dell'elenco titoli

1. Durante la riproduzione, premere i tasti DISC MENU o TITLE MENU.
2. Premere i tasti ▲▼ per selezionare una voce da riprodurre dall'elenco dei titoli, quindi premere il tasto INVIO.

Utilizzo del menu popup

1. Durante la riproduzione, premere il tasto POPUP sul telecomando.
2. Premere i tasti ▲▼◀▶ o il tasto INVIO per selezionare il menu desiderato.

NOTA

- A seconda del disco, le voci del menu potrebbero variare e questo menu potrebbe non essere disponibile.

TITLE MENU

TITLE MENU

TITLE MENU

Utilizzo delle funzioni di ricerca e salto

Durante la riproduzione, è possibile effettuare una ricerca rapida in un capitolo o in una traccia e utilizzare la funzione di salto per saltare alla selezione successiva.

Ricerca della scena desiderata

- Durante la riproduzione, premere il tasto di RICERCA (◀◀◀◀).

Ogni volta che si preme il tasto di RICERCA (◀◀▶▶), la velocità di riproduzione cambia come segue.

BD-ROM,BD-RE/-R,DVD-RW/-R,DVD+RW/+R,DVD-VIDEO	1 2 3 4 5 6 7 1 2 3 4 5 6 7
DivX, MKV, MP4	1 2 3 1 2 3

- Per tornare alla velocità di riproduzione normale, premere il tasto di RIPRODUZION (▶).

NOTA

■ L'audio non è attivo durante il modo di ricerca.
Se si preme troppo rapidamente il tasto ◀◀ o ▶▶, l'operazione potrebbe essere interpretata come se si stesse semplicemente tenendo premuto il tasto. Questo può provocare un funzionamento errato, per cui è necessario assicurarsi di non premere troppo rapidamente questi tasti.

Salto di capitoli

- Durante la riproduzione, premere il tasto di SALTO (I◄◄►►).

Premendo il tasto di SALTO (▶▶I), si passa al capitolo successivo.

Premendo il tasto di SALTO (I◄◄), ci si sposta all'inizio del capitolo. Premendo nuovamente il tasto ci si sposta all'inizio del capitolo precedente.

Italiano

Funzioni di base

Riproduzione al rallentatore/fotogramma per fotogramma

Riproduzione al rallentatore

- In modo pausa ( II ), premere il tasto di RICERCA (▶).

Se si preme il tasto di RICERCA (▶), la velocità di riproduzione viene ridotta a 1/8 1/4 1/2

- Per tornare alla velocità di riproduzione normale, premere il tasto di RIPRODUZIONE (▶).

NOTA

Durante la riproduzione rallentata l'audio non è disponibile.
La riproduzione rallentata funziona solo in avanti.

Riproduzione fotogramma per fotogramma

- In modo pausa, premere il tasto di PAUSA ( II ). Ogni volta che si preme il tasto di PAUSA ( II ), appare un nuovo fotogramma.

- Per tornare alla velocità di riproduzione normale, premere il tasto di RIPRODUZIONE (▶).

NOTA

Durante il modo di riproduzione fotogramma per fotogramma non c'è audio.
- La riproduzione fotogramma per fotogramma può essere eseguita solo in avanti.

Riproduzione ripetuta

Ripetizione di un titolo o di un capitolo

Ripete il titolo o il capitolo di un disco.

1. Durante la riproduzione, premere il tasto REPEAT sul telecomando.
2. Premere i tasti ▲▼ per selezionare Capitolo o Titolo, quindi premere il tasto INVIO.

48 Italiano

Ripetizione Off

1. Per ritornare alla riproduzione normale, premere di nuovo il tasto REPEAT.
2. Premere i tasti ▲▼ per selezionare Off, quindi premere il tasto INVIO.

NOTA

- Su alcuni dischi la funzione di ripetizione potrebbe non essere disponibile.

Ripetizione di una sezione

1. Durante la riproduzione, premere il tasto REPEAT sul telecomando.
2. Premere i tasti ▲▼ per selezionare RIPETI A-B.

Ripetizione ♦ Ripeti A-B : Off Segno A

1. Premere il tasto INVIO nel punto in cui si desidera iniziare la ripetizione della riproduzione (A).
2. Premere il tasto INVIO nel punto in cui si desidera interrompere la ripetizione della riproduzione (B).
3. Per ritornare alla riproduzione normale, premere di nuovo il tasto REPEAT.
4. Premere il tasto INVIO.

NOTA

Se si imposta il punto (B) prima che siano trascorsi 5 secondi, viene visualizzato il messaggio di divieto.

Utilizzo del tasto TOOLS

Durante la riproduzione è possibile attivare il menu del disco premendo il tasto TOOLS.

• Schermata del menu STRUMENTI

Strumenti Ricerca titolo 1/2 Ricerca capitoli : 1/20 Ricerca durata : 00:00:13/01:34:37 Imposazioni immagine : Normale Audio : 1/4 ENG Multi CH EQ Utente Sottotitoli : 0/7 Angolo : 1/1 + Cambia ▼ Conferna ○ Retama

NOTA

- A seconda del disco, il menu STRUMENTI può differire.

Spostamento immediato alla scena desiderata

1. Durante la riproduzione, premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare Titolo, Capitolo o Tempo riproduz..
3. Inserire i valori desiderati per Titolo, Capitolo o Tempo riproduz.. usando i tasti numerici, quindi premere il tasto INVIO.

Selezione della lingua dell'audio

1. Durante la riproduzione, premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare Audio.
3. Premere il tasto INVIO.
4. Premere i tasti ▲▼ per selezionare la lingua dell'audio desiderata.

NOTA

L'indicatore ◀▶ non sarà visualizzato sullo schermo se la sezione BONUSVIEW non contiene impostazioni audio BONUSVIEW.

Se il disco Blu-ray ha una sezione BONUSVIEW, vengono visualizzate anche le informazioni sul modo principale/secondario. Utilizzare i tasti ◀▶ per passare dal modo audio principale a quello secondario e viceversa.
- Questa funzione dipende dalle lingue audio codifi cate sul disco, quindi potrebbe non essere disponibile.
- Con alcuni dischi Blu-ray è possibile selezionare tracce audio LPCM multicanale o Dolby digital in inglese.

Selezione della lingua dei sottotitoli

1. Durante la riproduzione, premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare Sottotitoli.
3. Premere i tasti ◀▶ per selezionare la lingua desiderata per i sottotitoli.

NOTA

Su alcuni dischi Blu-ray/DVD è possibile cambiare la lingua desiderata per i sottotitoli nel menu del disco. Premere il tasto DISC MENU.
- Questa funzione dipende dai sottotitoli codifi cati sul disco, quindi potrebbe non essere disponibile su tutti i dischi Blu-ray/DVD.
Se il disco Blu-ray ha una sezione BONUSVIEW, vengono visualizzate anche le informazioni sul modo principale/secondario.
- Questa funzione modifi ca contemporaneamente sottotitoli primari e secondari.
Il numero totale di sottotitoli è dato dalla somma dei sottotitoli primari e di quelli secondari.

Italiano

49

Funzioni di base

Funzione Didascalie

• È necessario avere un po' di esperienza di estrazione e editing di video per usare questa funzione correttamente.
• Per utilizzare la funzione Didascalie, salvare il fi le con le didascalie (*.smi) con lo stesso nome del fi le DivX (*.avi) e nella stessa cartella. Esempio. Root Samsung_007CD1.avi Samsung_007CD1.smi
• Per il nome del fi le è possibile utilizzare fi no a 60 caratteri alfanumerici o 30 caratteri dell'Asia orientale (caratteri a 2 byte come il coreano e il cinese).

Modifi ca dell'angolo della videocamera

È possibile utilizzare la funzione ANGOLO quando un disco Blu-ray/DVD contiene più angolazioni per una determinata scena.

1. Durante la riproduzione, premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare Angolo.
3. Premere i tasti ◀▶ per selezionare l'Angolo desiderato.

Selezione di Impostazioni immagine

Questa funzione consente della qualità video di regolazione.

1. Durante la riproduzione, premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare Impostazioni immagine, quindi premere il tasto INVIO.
3. Premere i tasti ◀▶ per selezionare il Modalità desiderato.

- Dinamica : Scegliere questa impostazione per aumentare la nitidezza.

- Normale : Scegliere questa impostazione per la maggior parte delle applicazioni.

- Film : Questa è l'impostazione migliore per guardare i fi Im.

- Utente : L'utente può regolare le funzioni per la nitidezza, la riduzione del rumore, il contrasto, la luminosità, il colore, la tinta (V/R).

NOTA

Se il sistema è collegato a un televisore compatibile con BD Wise con impostazione di BD Wise su On, non viene visualizzato il menu di impostazione immagine.

Impostazione di BONUSVIEW

La funzione BONUSVIEW permette di visualizzare contenuti aggiuntivi (come i commenti) in una piccola fi nesta della schermata mentre il fi lmato viene riprodotto.

Questa funzione è disponibile solo se il disco ha la funzione bonusview.

Primario: un audio/video Secondario: un audio/video

1. Durante la riproduzione, premere il tasto TOOLS.
2. Premere i tasti ▲▼ per selezionare Video BONUSVIEW o Audio BONUSVIEW.
3. Premere i tasti ◀▶ per selezionare il tipo di bonusview desiderato.

NOTA

- Nel passaggio da BONUSVIEW Video, BONUSVIEW Audio cambia automaticamente in base a BONUSVIEW Video.

Strumenti Video BONUSVIEW Audio BONUSVIEW : 0/1 Off Impostazioni Immagine CafMianferma

50 Italiano

Ascolto di musica

Tasti del telecomando utilizzati per la riproduzione della musica

MUS-UGMLAT 1 2 3 4 · 5 6 7 8 9 PULL SCREEN 0 PTY-PTY SEARCHPTY- REPEAT OCL SCREEN 1 2 3 4 5 6 7 TOOLS INFO F RETURN Pod SYNC TUNER MEMORY MOUST A E C TOM SMART SEARCH ZD-HL HUE

1	Tasto REPEAT : Seleziona il modo di riproduzione nella playlist.
2	Tasti RICERCA :CD audio (CD-DA) - Riproduzione veloce.MP3 - Riproduzione a salto. (10 secondi)
3	Tasto PAUSA : Mette in pausa la riproduzione.
4	Tasto RIPRODUZIONE : Riproduce la traccia attualmente selezionata.
5	Tasti ▲▼ : Per selezionare una traccia dall'elenco dei fi le musicali o dalla playlist.
6	Tasto GIALLO (C) : Selezionare il modo di modifi ca o di riproduzione.

7	Tasto INVIO: Riproduce la traccia selezionata.
8	Tasto ▶: Durante la riproduzione, si sposta alla pagina successiva dell'elenco dei fi le musicali o alla traccia successiva della playlist.Tasto ◀: Durante la riproduzione, si sposta alla pagina precedente dell'elenco dei fi le musicali o alla traccia precedente della playlist.
9	Tasto ARRESTO: Arresta una traccia.
10	Tasto ▶▶I: Riproduce la traccia successiva.
11	Tasto ◀◀: Riproduce la traccia precedente.Se si preme questo tasto dopo tre secondi di riproduzione in Playlist, la traccia corrente viene nuovamente riprodotta dall'inizio. Ma se si preme questo tasto entro tre secondi dall'inizio della riproduzione in Playlist, viene riprodotta la traccia precedente.
12	Tasti NUMERICI: Durante la riproduzione di una playlist, premere il numero corrispondente alla traccia desiderata. La traccia selezionata viene riprodotta. (Solo CD audio (CD-DA))

Funzioni di base

Riproduzione di un CD audio (CD-DA)/MP3

1. Inserire un CD audio (CD-DA) o un disco MP3 nel vano del disco.

- Per i CD audio (CD-DA), viene riprodotta automaticamente la prima traccia.

- Per i dischi MP3, premere i tasti ◀▶ per selezionare Musica, quindi premere il tasto INVIO.

Elementi della schermata CD audio (CD-DA)/MP3

Musica Traccia 001 Traccia 001 00:43 Traccia 002 03:56 Traccia 003 04:41 Traccia 004 04:92 CD audio Conferma ↔ Pagina ↻ Strumenti ↻ Rittoria

1	Visualizza informazioni sulla musica.
2	Mostra la playlist.
3	Mostra la traccia corrente/le tracce totali.
4	Visualizza i tasti disponibili.
5	Mostra il tempo di riproduzione corrente/totale.
6	Visualizza lo stato di riproduzione corrente.
7	Visualizza lo stato di riproduzione ripetuta.

1. Premere i tasti ▲▼ per selezionare la traccia da riprodurre, quindi premere il tasto INVIO.

Ripetere un CD audio (CD-DA) /MP3

1. Durante la riproduzione di una playlist, premere il tasto REPEAT.

2. Selezionare il modo di riproduzione desiderato premendo ripetutamente il tasto REPEAT.

Off	CD audio (CD-DA) /MP3	I brani di un disco vengono riprodotti nell'ordine in cui sono stati registrati sul disco.
(CD) 1 canzone	CD audio (CD-DA) /MP3	Viene ripetuta la traccia corrente.
(CD) Tutto	CD audio (CD-DA) /MP3	Vengono ripetute tutte le tracce.

NOTA

Durante la riproduzione, premere il tasto TOOLS e impostare mod. Casuale su On. È possibile riprodurre le tracce nell'ordine casuale.

Playlist

1. Inserire un CD audio (CD-DA) o un disco MP3 nel vano del disco.

- Per i CD audio (CD-DA), viene riprodotta automaticamente la prima traccia.

- Per i dischi MP3, premere i tasti ◀▶ per selezionare Musica, quindi premere il tasto INVIO.

1. Per passare a Lista musica, premere i tasti di ARRESTO (■) o RETURN.

Viene visualizzata la schermata con l'elenco dei fi le musicali.

1. Premere il tasto GIALLO (C) per passare a Mod. modif.

2. Premere ▲▼ ◀▶ per selezionare la traccia desiderata.Quindi premere INVIO. Ripetere questa procedura per selezionare altre tracce.

• Il fi le selezionato viene controllato.

• Per annullare la selezione, premere di nuovo INVIO per deselezionare la traccia.

52 Italiano

CD audio Music 1/2 Pagina Veci selezionale : 3 Traccia 001 04:57 Traccia 003 04:41 Traccia 005 04:49 Traccia 007 04:06 Traccia 002 03:56 Traccia 004 04:02 Traccia 006 03:40 Traccia 008 03:52 Chudi mod Modif ↔ Pagina Strumenti Seleziona Ritorna

1. Selezionare una traccia desiderata e premere il tasto TOOLS.

2. Per riprodurre la traccia/le tracce selezionata/e, selezionare Ripr. selezione nel menu Strumenti e premere INVIO.

Musica Traccia 001 Traccia 001 00:43 Traccia 002 03:50 Traccia 003 04:41 ▶ 00:13 / 00:43 CD audio Conferma Strumenti Ritorna

1. Per tornare a Mod. modif, premere ARRESTO o RETURN.

2. Per uscire da Mod. modif, premere il tasto GIALLO (C).

NOTA

Su un CD audio (CD-DA), è possibile creare una playlist contenente fi no a 99 tracce.

Modo audio

Funzione DSP (Processore di segnale digitale)

È possibile selezionare il modo per ottimizzare l'audio in base alle preferenze personali.

Premere il tasto DSP.

SMART SOUND → MP3 ENHANCER → POWER BASS → USER EQ → DSPOFF

• SMART SOUND : Questa funzione regola e stabilizza il livello del volume in modo che non possa cambiare improvvisamente in caso di cambio di canale o di passaggio di scena.
• MP3 ENHANCER : Questa funzione migliora le prestazioni audio (es. musica mp3). È possibile effettuare l'upscaling audio da un livello MP3 (24 kHz, 8bit) a un livello CD (44,1 kHz, 16bit).
• POWER BASS : Questa funzione accentua i toni bassi creando suoni cupi.
• USER EQ : È possibile confi gurare le impostazioni di equalizzazione manualmente in base alle proprie preferenze.

È possibile impostare il modo SFE più adatto al tipo di musica che si sta ascoltando.

Premere il tasto SFE MODE.

Symphony Hall a Boston (Padig. 1)	Riproduce l'effetto di trovarsi in una sala concerti.
Sala fi I. Bratislava (Sala 2)	Riproduce anch'essa l'effetto di trovarsi in una sala concerti, ma con potenza inferiore rispetto a SALA 1.
Jazz Club Seul B	Impostazione consigliata per la musica jazz.
Chiesa a Seoul	Dà la sensazione di trovarsi in una grande chiesa.
Anfi teatro (Rock)	Impostazione consigliata per la musica rock.
Off	Selezionare questa opzione per un ascolto normale.

Italiano

Funzioni di base

Modo Dolby Pro Logic II

È possibile selezionare il modo audio Dolby Pro Logic II desiderato.

Premere il tasto ☐☐ PL II.

Music	Durante l'ascolto di musica, è possibile sentire gli effetti sonori come se si stesse assistendo a un'esibizione dal vivo
Movie	Conferisce maggiore realismo all'audio del fi lm.
Prologic	È possibile ascoltare una sorgente audio a 2 canali con audio surround a 5.1 canali con tutti i diffusori attivati.- Uno o più diffusori potrebbero non emettere l'audio a seconda del segnale d'ingresso.
Matrix	Permette di ascoltare un audio surround multicanale.
Stereo	Selezionare questa opzione per ascoltare l'audio soltanto dai diffusori anteriori destro e sinistro e dal subwoofer.

NOTA

Per la selezione del modo Dolby Pro Logic II (Dolby Pro Logic II), collegare il dispositivo esterno ai jack di INGRESSO AUDIO (sx. e dx.) sul prodotto. Se si collega un solo ingresso (sx o dx), non è possibile ascoltare l'audio surround.

iPod SYNC

Inserendo il lettore iPod nella basetta dock per iPod già collegata al sistema, i fi le video nel lettore iPod possono essere riprodotti sul televisore collegato.

Se il segnale video non sincronizza correttamente con il segnale audio, premere il tasto iPod SYNC sul telecomando per correggere la sincronizzazione.

NOTA

- Prima di riprodurre i fi le video nel lettore iPod, è necessario collegare i terminali audio/video del televisore utilizzando il cavo Composito. I modelli indicati di seguito supportano delle impostazioni per la sincronizzazione labiale.

54

Italiano

Premere iPod SYNC sul telecomando per cambiare il ritardo dell'audio.

■ Modelli supportati: classic/3G nano/4G nano/120GB classic/160GB Classic/5G nano

3D Sound

È possibile ascoltare suoni di surround più naturali e vividi con toni arricchiti. È possibile regolare la profondità del suono utilizzando le opzioni livello.

Off → Alto → Medio → Basso.

NOTA

Non è disponibile in modo FM o W. iPod.

Impianto surround verticale

L'effetto campo audio di surround vertio rinforza la percezione spaziale per musica e fi lm aggiungendo effetti audio limpidi.

Riproduzione di un'immagine

Visualizzazione di fi le foto

1. Collegare una memoria USB che contiene fi le JPEG o inserire un disco che contiene fi le JPEG.
2. Premere i tasti ◀▶ per selezionare Cont. Person., quindi premere il tasto INVIO dopo i tasti ▲▼ per selezionare Foto.
3. Premere i tasti ▲▼◀▶ per selezionare la cartella da riprodurre, quindi premere il tasto INVIO.
4. Premere i tasti ▲▼◀▶ per selezionare la foto da riprodurre, quindi premere il tasto INVIO.

NOTA

Non è possibile ingrandire il campo di sottotitoli e PG nel modo a schermo intero.

Utilizzo del tasto TOOLS

Durante la presentazione, è possibile utilizzare varie funzioni premendo il tasto TOOLS.

Strumen Pausa presentazione Velocità slide show : Normale Effetto slide show : Veneziana Musica di sottofondo: Off Impostazione musica di sottofondo Zoom Ruota Impostazioni immagine Informazioni Conferma Rororna

• Pausa presentazione : Selezionare questa opzione per sospendere la proiezione delle diapositive.
• Velocità slide show : Selezionare per regolare la velocità della proiezione delle diapositive.
• Effetto slide show : Selezionare per impostare l'effetto della presentazione.
• Musica di sottofondo : Selezionare questa opzione se si desidera ascoltare musica mentre vengono visualizzate le immagini.
• Impostazione musica di sottofondo : Selezionare questa opzione per impostare la musica di sottofondo.
• Zoom : Selezionare questa opzione per ingrandire l'immagine corrente. (Ingrandimento fi no a 4x)
• Ruota : Selezionare questa opzione per ruotare l'immagine. (l'immagine verrà fatta ruotare in senso orario o antiorario).
• Impostazioni immagine : Selezionare questa opzione per regolare la qualità dell'immagine.
• Informazioni : Mostra informazioni sull'immagine, quali il nome, le dimensioni, ecc.

NOTA

• Prima di poter abilitare la funzione Musica di sottofondo, il fi le della foto deve essere presente con il fi le musicale, sullo stesso supporto di memorizzazione. Tuttavia, sulla qualità del suono possono infl uire il bit rate del fi le MP3, la dimensione della foto e il metodo di codifi ca.
• Bit rate elevati di 20 Mbps o più fi le video possono essere sospesi durante la riproduzione.

Riproduzione da un dispositivo di memorizzazione USB

È possibile utilizzare il collegamento USB per riprodurre fi le multimediali (MP3, JPEG, DivX, ecc.) scaricati dal dispositivo di memorizzazione USB.

1. Passare al menu principale.

Cont. person. Video Foto Musica Funzione Dispos pers Internet Impostazioni R Almaz: sicura USB WPS(PBC)

1. In modo di arresto, collegare il dispositivo di memorizzazione USB alla porta USB sul pannello anteriore del prodotto.

Cont. person. Video Dispositivo connesso USB Funzione M Conferma Rittorna Impostazioni C Rimoz. sicura USB D WPS(PBC)

1. Premere il tasto INVIO.
2. Premere i tasti ▲▼◀▶ per selezionare i video, le musiche e le foto desiderati, quindi premere il tasto INVIO.
3. Per riprodurre fi le video, musicali o foto, vedere le pagine 46\~55.

NOTA

È necessario rimuovere il dispositivo di memorizzazione USB in modo sicuro (eseguendo la funzione "Rimoz. sicura USB") per evitare possibili danni alla memoria USB. Premere il tasto MENU per passare al menu principale, selezionare il tasto GIALLO (C), quindi premere il tasto INVIO.
Se si inserisce il disco durante la riproduzione da un dispositivo di memorizzazione USB, il modo del dispositivo cambia automaticamente in "BD/DVD".

Italiano

55

Funzioni di base

Radio

Utilizzo dei tasti del telecomando

1. Premere il tasto FUNCTION per selezionare FM.

2. Selezionare la stazione desiderata.

3. Sintonizzazione preimpostata 1: È necessario innanzitutto aggiungere una frequenza preimpostata desiderata. Premere il tasto di ARRESTO (■) per selezionare PRESET e quindi premere il tasto TUNING/CH (^ ∨) per selezionare la stazione preimpostata.

4. Sintonizzazione manuale: Premere il tasto ARRESTO (■) per selezionare MANUAL e quindi premere il tasto TUNING/CH (^) per selezionare una frequenza inferiore o superiore.
5. Sintonizzazione automatica: Premere il tasto ARRESTO (■) per selezionare MANUAL e quindi tenere premuto il tasto TUNING/CH (^) per cercare automaticamente la banda.

Impostazione mono/stereo

Premere il tasto MO/ST.

• Ogni volta che si preme il tasto, l'audio passa da STEREO a MONO e viceversa.
• Nelle zone con scarsa ricezione, selezionare MONO per una trasmissione chiara e priva di interferenze.

Memorizzazione delle stazioni

Esempio: Preimpostazione di FM 89.10 nella memoria

1. Premere il tasto FUNCTION per selezionare FM.
2. Premere il tasto TUNING/CH (^^) per selezionare <89.10>.
3. Premere il tasto TUNER MEMORY.

• Il numero lampeggia sul display.

1. Premere di nuovo il tasto TUNER MEMORY.

• Premere il tasto TUNER MEMORY prima che il numero scompaia dal display.

• Il numero scompare dal display e la stazione viene memorizzata nella memoria.

• Per memorizzare un'altra stazione, ripetere i passi da 2 a 4.

- Per sintonizzarsi su una stazione preimpostata, premere il tasto TUNING/CH (^^) per selezionare un canale.

56 Italiano

Trasmissione RDS

Utilizzo di RDS (Radio Data System) per ricevere le stazioni FM

L'RDS consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai normali segnali dei programmi.

Ad esempio, le stazioni inviano i loro nomi e informazioni sul tipo di programma che stanno trasmettendo, ad es. sport, musica, ecc.

Quando la radio si sintonizza su una stazione FM che offre il servizio RDS, sul display si accende la spia RDS.

Descrizione della funzione RDS

• PTY (Tipo di programma): Visualizza il tipo di programma attualmente trasmesso.
• PS NAME (nome del servizio di programma): Indica il nome della stazione ed è composto da 8 caratteri.
• RT (testo radio): Decodifi ca l'eventuale testo trasmesso da una stazione, composto da un massimo di 64 caratteri.
• CT (orologio): Decodifi ca l'ora esatta dalla frequenza FM. Alcuni stazioni potrebbero non trasmettere le informazioni PTY, RT o CT, pertanto potrebbero non essere visualizzate in tutti i casi.
• TA (annuncio sul traffi co): TA ON/OFF mostra che l'annuncio sul traffi co è in corso.

NOTA

L'RDS potrebbe non funzionare correttamente se la stazione selezionata non trasmette il segnale RDS correttamente o se il segnale è debole.

Per visualizzare i segnali RDS

È possibile visualizzare sul display i segnali RDS inviati dalle stazioni.

Premere il tasto RDS DISPLAY durante l'ascolto di una stazione FM.

RDS DISPLAY

- Ogni volta che si preme il tasto, il display mostra in sequenza le seguenti informazioni: PS NAME → RT → CT → Frequenza

PS(Servizio di programma)	Durante la ricerca, viene visualizzato,, quindi vengono visualizzati i nomi delle stazioni. Viene visualizzatose non viene inviato nessun segnale.
RT(RadioText)	Durante la ricerca, viene visualizzato,, quindi vengono visualizzati i messaggi di testo inviati dalla stazione. Viene visualizzatose non viene inviato nessun segnale.
Frequenza	Frequenza stazione (servizio non RDS)

Caratteri utilizzati sul display

Quando il display mostra i segnali PS o RT, vengono usati i caratteri seguenti.

• La fi nestra del display non è in grado di fare differenza tra maiuscole e minuscole, pertanto usa sempre le lettere maiuscole.
• La fi nestra del display non è in grado di visualizzare i caratteri accentati, ad esempio potrebbe indicare le lettere accentate , <À, Â, Ä, Á, Å e Ã.>

Indicazione PTY (Tipo programma

e funzione PTY-SEARCH

Uno dei vantaggi del servizio RDS è che è possibile individuare un particolare tipo di programma nei canali preimpostati specifi cando i codici PTY.

Per ricercare un programma usando

i codici PTY

Prima di cominciare!

• La funzione di ricerca PTY è applicabile soltanto alle stazioni memorizzate.
• Per interrompere la ricerca in qualsiasi momento durante il processo, premere il tasto ARRESTO (■) durante la ricerca.
• È previsto un limite di tempo per eseguire le operazioni indicate di seguito. Se l'impostazione viene annullata prima di aver terminato, iniziare di nuovo dal passo 1.
• Prima di premere i tasti sul telecomando principale, assicurarsi di aver selezionato la stazione FM usando il telecomando principale.

1. Premere il tasto PTY SEARCH durante l'ascolto di una stazione FM.
2. Premere il tasto PTY- o PTY+ fi nché sullo schermo viene visualizzato il codice PTY desiderato.

- Il display mostra i codici PTY descritti a destra.

1. Premere di nuovo il tasto PTY SEARCH mentre il codice PTY selezionato al passo precedente si trova ancora sul display.

- L'unità centrale ricerca 15 stazioni memorizzate, si arresta quando trova quella selezionata, quindi si sintonizza su tale stazione.

Italiano

Funzioni di base

Collegamento dell'iPod/iPhone utilizzando il cavo USB

Se il sistema è collegato all'iPod/iPhone utilizzando il cavo USB fornito, è possibile riprodurre la musica nell'iPod/iPhone utilizzando il prodotto.

Made for iPod iPhone

1. Collegare l'iPod/iPhone alla porta USB anteriore utilizzando il cavo USB.

• L'iPod si accende automaticamente.
- Sullo schermo del televisore appare il messaggio "iPod".

1. Premere il tasto INVIO.

2. Selezionare il fi le musicale da riprodurre.

- È possibile utilizzare il telecomando o il prodotto per controllare le funzioni di riproduzione semplici come quelle dei tasti RIPRODUZIONE, PAUSA, ARRESTO, I◄◄ /►►I e◄◄ /►►. (vedere a pagina 15).

NOTA

La riproduzione di un video è possibile solo quando viene utilizzato il dock per iPod.
Per ritornare ai menu iPod collegando il lettore iPod con il cavo USB, premere FUNCTION sul telecomando o premere sul pannello anteriore del sistema e selezionare R. IPOD. Il modo FUNCTION viene impostato nella sequenza seguente:

$$ \begin{array}{l}\text { BD / DVD } \rightarrow \text { D. IN } \rightarrow \text { AUX } \rightarrow \text { R. IPOD } \rightarrow \text { W. IPOD } \rightarrow\\text { H. IN1 } \rightarrow \text { H. IN2 } \rightarrow \text { FM }\end{array} $$

Collegamento dell'iPod/iPhone mediante basetta dock

Se il sistema collegato all'apposita basetta dock per iPod/iPhone, è possibile riprodurre la musica nell'iPod/iPhone utilizzando il sistema.

Made for iPod iPhone

Cont. person. Video Dispositivo connesso IPod Funzione M Conferma Ritorna Impostazioni WPS(PBC)

1. Collegare il connettore dock iPod al connettore iPod sul pannello posteriore del prodotto.
2. Posizionare l'iPod nel dock per iPod fornito.

• L'iPod si accende automaticamente.

- Sullo schermo del televisore appare il messaggio "iPod".

1. Premere il tasto INVIO.
2. Premere i tasti ◀▲▼ per selezionare Musica, quindi premere il tasto INVIO.
3. Selezionare il fi le musicale da riprodurre.

- È possibile utilizzare il telecomando o il prodotto per controllare semplici funzioni di riproduzione come quelle dei tasti RIPRODUZIONE, PAUSA, ARRESTO, I◄◄/►►I, ◀◄/►► e REPEAT. Vedere a pagina 15.

NOTA

■ Regolare il volume a un livello moderato prima di collegare l'iPod e il prodotto.
- Quando il prodotto è alimentato e si collega un iPod, il prodotto carica la batteria dell'iPod.
■ Assicurarsi di collegare il connettore del dock in modo che l'etichetta "▲" sia rivolta verso l'alto.

Visione di un fi Im

È possibile riprodurre i fi le video salvati nel lettore iPod collegandoli al prodotto.

1. Collegare il connettore dock iPod al connettore iPod sul pannello posteriore del prodotto.
2. Nella schermata dell' iPod, spostarsi su Video > Impostazioni, quindi impostare l'opzione uscita TV e il segnale TV.
3. Posizionare l'iPod nel dock per iPod fornito.
4. Sullo schermo del televisore appare il messaggio "iPod".
5. Premere il tasto INVIO.
6. Premere i tasti ◀▲▼ per selezionare Video, quindi premere il tasto INVIO.
7. Selezionare il fi le video da riprodurre.
8. È possibile utilizzare il telecomando o il prodotto per controllare semplici funzioni di riproduzione come quelle dei tasti RIPRODUZIONE, PAUSA, ARRESTO, ◀◀ /▶◀ e ◀◀ /▶◀. (vedere a pagina 15).

NOTA

Per poter visualizzare i video sull'iPod, l'uscita VIDEO (Composito) deve essere collegata al televisore (vedere a pagina 23).
Se si desidera visualizzare i video sull'iPod attraverso l'uscita VIDEO, impostare Anynet+ (HDMI-CEC) su Off.
- Sullo schermo del televisore verrà visualizzata soltanto la schermata di riproduzione. Controllare le altre schermate sul lettore iPod.
Se l'iPod collegato non supporta la riproduzione video, viene visualizzato il messaggio "La riproduzione di fi le video non è supportata in questo modello iPod" quando si seleziona il menu video.
Per ritornare ai menu iPod collegando il lettore iPod con la basetta dock, premere FUNCTION sul telecomando o premere sul pannello anteriore del sistema e selezionare R. IPOD. Il modo FUNCTION viene impostato in sequenza come segue: BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM

Utilizzo di iPod/iPhone con una basetta dock wireless per iPod/iPhone

Per ottenere una migliore qualità musicale dagli altoparlanti, inviare il segnale audio dell'iPod/iPhone utilizzando un trasmettitore wireless.

Per collegare l'unità principale per il primo utilizzo del prodotto occorre impostare manualmente l'ID di collegamento. (Vedere a pagina 61) Dopo la prima impostazione dell'unità principale, il prodotto si collega automaticamente al trasmettitore wireless quando viene acceso.

Accendere l'unità principale e collegare l'iPod/iPhone al trasmettitore wireless.

Premere quindi il tasto 📋 sul prodotto per selezionare il modo "W. IPOD".

Il modo FUNCTION dell'unità principale viene impostato in sequenza come segue: BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM (Vedere a pagina 13)

Caricamento del trasmettitore wireless

1. Collegare il trasmettitore wireless alla basetta di carica.
2. Collegare l'alimentatore CC a una presa di rete.

- L'indicatore di carica si accende e inizia il caricamento. Quando la batteria è completamente carica, l'indicatore di carica diventa verde.

Italiano

Funzioni di base

Stato operativo del led della basetta di carica

Display Funzione
LED VERDE ACCESO	Sotto tensione / ricarica completata
LED ROSSO ACCESO	Ricarica in corso.

NOTA

- Il LED indica lo stato di carica della batteria integrata nel trasmettitore di iPod wireless. Verifi care lo stato di carica dell'iPod/iPhone controllando l'indicazione di carica della relativa batteria.

ATTENZIONE

■ Quando viene utilizzato SWA-5000, collega alla basetta dock wireless.
- Possono essere ricaricati solo trasmettitori wireless Samsung compatibili con il sistema.

Modelli iPod/iPhone utilizzabili con questo prodotto

■ iPod touch (3 ^a generazione)
■ iPod touch (2 ^a generazione)
■ iPod touch (1ª generazione)
- iPod classic
■ iPod con video
■ iPod con connettore dock
■ iPod con click wheel
■ iPod nano (5 ^a generazione)
■ iPod nano (4 ^a generazione)
■ iPod nano (3 ^a generazione)
■ iPod nano (2 ^a generazione)
■ iPod nano (1ª generazione)
iPhone 4
iPhone 3GS
iPhone 3G
iPhone

NOTA

"Made for iPod" signifi ca che un accessorio elettronico è stato progettato per essere collegato specifi catamente a un iPod ed è stato certifi cato conforme agli standard prestazionali Apple dallo sviluppatore.

■ "Made for iPhone" signifi ca che un accessorio elettronico è stato progettato per essere collegato specifi catamente a un iPhone ed è stato certifi cato conforme agli standard prestazionali Apple dallo sviluppatore.
■ Apple non è responsabile del funzionamento di questo dispositivo o della sua conformità alle norme di legge e sulla sicurezza.
La regolazione del volume potrebbe non funzionare normalmente con i modelli iPod e iPhone elencati di seguito. In caso di problemi con i modelli elencati, aggiornare il software dell'iPod/iPhone all'ultima versione.
A seconda della versione software dell' iPod, possono verifi carsi problemi di comando. Non si tratta di un malfunzionamento del sistema Home Cinema.
A seconda della versione software o a seconda del tipo dell'iPod, alcune operazioni possono differire. Installare l'ultimo software iPod. (raccomandato)
- Alcune funzioni come iPod SYNC (iPod SYNC) possono variare a seconda delle sorgenti video o del modello iPod.
È possibile ascoltare fi le musicali e guardare video con la funzione BD/DVD e utilizzare fi le musicali, video o foto con la funzione Remote iPod. È necessario utilizzare la basetta dock per iPod per utilizzare video o foto.
La riproduzione dei contenuti delle applicazioni con il prodotto potrebbe non essere garantita. Si raccomanda di riprodurre i contenuti scaricati sull'iPod.
In caso di problemi di utilizzo dell'iPod, visitare il sito www.apple.com/support/ipod

Collegamento del trasmettitore wireless all'unità principale

1. Spegnere il sistema Home Cinema.

2. Premere i tasti 4, 7, 6, 3 in sequenza sul telecomando.

• Il LED di alimentazione lampeggia una volta.

1. Collegare l'iPod/iPhone al trasmettitore wireless.

ID SET

1. Accendere l'iPod/iPhone. Premere il tasto "ID SET" sul retro del trasmettitore wireless per 5 secondi. La spia del collegamento sul trasmettitore wireless lampeggia velocemente.

2. Accendere il prodotto.

- Per ascoltare la musica dell'iPod/iPhone attraverso il prodotto, premere il tasto per selezionare il modo "W. IPOD".

- Dopo aver selezionato il modo "W. IPOD", abbassare il volume del prodotto per evitare danni all'udito.

- Il volume dell'altoparlante dell'iPod/iPhone può essere regolato dalla manopola o dalla barra del volume.

- Quando l'iPod/iPhone viene disattivato o entra in modo risparmio energetico, il trasmettitore wireless inserisce il modo Sleep.

Quando l'iPod/iPhone è impostato sul modo Deep Sleep, il trasmettitore wireless si spegne.

Stato operativo del led del trasmettitore wireless

Display	Funzione
	COLLEGAMENTO (LED blu)	STANDBY (LED rosso)
LED ACCESO	Accoppiamento completato con successo	STANDBY
LED LAMPEGGIANTE (lampeggio lungo)	Elaborazione iPod/iPhone	BATTERIA SCARICA
LED LAMPEGGIANTE (lampeggio breve)	Accoppiamento in corso	Errore accoppiamento

! ATTENZIONE

Se si utilizza l'unità principale in prossimità di un dispositivo wireless come un computer laptop o un dispositivo AP o Wifi, si può verificare un errore di funzionamento instabile.

Non eseguire l'accoppiamento di SWA-5000 e iPod/iPhone contemporaneamente. In caso contrario, l'iPod/iPhone e SWA-5000 potrebbero non collegarsi al prodotto.

La distanza di trasmissione dal prodotto al trasmettitore wireless è di circa 5 metri, ma può variare a seconda dell'ambiente di utilizzo.

Se ci sono ostacoli come una parete o un divisore tra il prodotto e il trasmettitore wireless, è possibile che il segnale audio si indebolisca o venga addirittura perso. È inoltre possibile che spostando il trasmettitore wireless il segnale si indebolisca o si perda.

Italiano

Servizi di rete

È possibile usufruire di diversi servizi di rete come Smart Hub o BD-LIVE collegando il prodotto alla rete.

Prima di utilizzare qualsiasi servizio di rete, leggere le seguenti istruzioni.

1. Collegare il prodotto alla rete. (Vedere le pagine 25\~26)
2. Confi gurare le impostazioni di rete. (Vedere le pagine 37\~40)

Utilizzo di Smart Hub

Utilizzando Smart Hub, da Internet è possibile vedere fi Imati e video e ascoltare musica in streaming, accedere a diverse applicazioni gratuite e a pagamento e visualizzarle sul televisore.

I contenuti delle applicazioni comprendono notizie, sport, previsioni del tempo, mercati azionari, mappe, foto e giochi.

È anche possibile avviare questa funzione premendo il tasto SMART HUB sul telecomando.

Primo avvio di Smart Hub

Per effettuare il primo avvio di Smart Hub, seguire i passi riportati di seguito:

1. Andare al menu principale.

Cont. person. Video Foto Musica Funzione Dispos pers Internet Importazioni Rimoz. sicura USB WPS(PBC)

1. Premere i tasti ◀▶ per selezionare Internet, quindi premere il tasto INVIO.

62 Italiano

1. Si apre la schermata di Smart Hub.

NOTA

- Alcune applicazioni sono disponibili solo in alcuni Paesi.

1. Appare la schermata dei termini del contratto di fornitura del servizio. Per accettare, premere i tasti ◀▶ per selezionare Accetto, quindi premere il tasto INVIO.

NOTA

- La visualizzazione delle schermate può richiedere alcuni secondi.

1. Viene visualizzata la schermata di aggiornamento del servizio, che installa una serie di servizi e di applicazioni. A operazione ultimata, la schermata si chiude. Le applicazioni e i servizi scaricati sono visualizzati nella schermata di Smart Hub. Questa operazione può richiedere un po' di tempo.

NOTA

■ Smart Hub potrebbe chiudersi provvisoriamente durante l'installazione.
Dopo l'installazione può apparire una serie di schermate. Si può premere il tasto INVIO per chiuderle oppure si lascia che si chiudano da sé.

1. Per avviare un'applicazione, premere i tasti ▲▼◀▶ per selezionare un widget, quindi premere il tasto INVIO.

Smart Hub in breve

1 2 3 5 Search Your Web Samsung Apps Fracocomedio Contents 1 Contents 2 Contents 3 Contents 4 Contents 5 Contents Contents 1 Contents 2 Contents 3 Contents 4 Contents 5 Contents Contents 7 Contents 8 Contents 9 Contents 10 Contents 11 Contents 12 Contents 13 Contents 7 Contents 8 Contents 9 Contents 10 Contents 11 Contents 12 Contents 13 A Login B Ordina per C Mod modif D Impostazioni

1	Commerciale: Visualizza la Guida di Smart Hub, un'introduzione al prodotto e l'introduzione alle nuove applicazioni.
2	Your Video:Fornisce consigli sui video in base ai gusti personali.Consente di vedere consigli sui fi Imati in base alle preferenze precedenti.Consente di selezionare un fi Imato, visualizza un elenco di provider VOD (Video on Demand) che possiedono il fi Imato e permette di scegliere il provider per lo streaming. (Lo streaming non è disponibile in alcune regioni).Per istruzioni su come utilizzare Tuoi video, visitare il sito www.samsung.com.Questa funzione è limitata a alcune regioni.
3	Search:Fornisce una ricerca integrata dei provider video e dei dispositivi AllShare collegati.Utilizzabile durante l'uso di Smart Hub (tranne in caso di visione di un disco Blu-ray).Per facilità di accesso, utilizzare il tasto SEARCH sul telecomando.Per istruzioni su come utilizzare la funzione di ricerca, visitare il sito www.samsung.com.
4	Samsung Apps:È possibile scaricare vari servizi applicativi, a pagamento o gratuiti.
5	Raccomandato:Mostra i contenuti raccomandati gestiti da Samsung.

6	Guida di navigazione: Visualizza i tasti del telecomando utilizzabili per navigare in Smart Hub.ROSSO (A): Per effettuare il login a Smart Hub.VERDE (B): Per ordinare le applicazioni.GIALLO (C): Per modifi care le applicazioni.BLU (D): Per cambiare le impostazioni di Smart Hub.
7	Le mie applicazioni: Visualizza la galleria personale di applicazioni in cui è possibile aggiungere, modifi care ed eliminare.

NOTA

Samsung Electronics non si assume alcuna responsabilità legale per l'eventuale interruzione del servizio Smart Hub causata per qualsivoglia motivo dal provider di servizi.
Il servizio Smart Hub scarica ed elabora dati attraverso Internet permettendo di usufruire dei contenuti Internet sullo schermo del televisore. Se la connessione Internet è instabile, la manutenzione può essere ritardata o interrotta. Inoltre il prodotto può disattivarsi automaticamente in risposta alle condizioni di Internet. Se questo accade, controllare la connessione Internet e riprovare.
È possibile che il servizio applicativo sia fornito solo in inglese e che i contenuti disponibili cambino a seconda della regione.
- Per ulteriori informazioni su un servizio Smart Hub, visitare il sito Web del provider di servizi interessato.
I servizi forniti sono soggetti a modifiche senza preavviso da parte del provider di servizi Smart Hub.
I contenuti del servizio Smart Hub possono differire a seconda della versione del firmware del prodotto.
I contenuti a pagamento di un DivX con protezione da copia possono essere riprodotti solo utilizzando un cavo composite, component o HDMI.

Servizi di rete

Utilizzo del tastierino

Attraverso il telecomando è possibile utilizzare il tastierino a video per inserire lettere, numeri e simboli.

1 2 3 . . - abc def 4 5 6 ghi jkl mno 7 8 9 pqrs tuw wxyz 0 Passa a Elimina T9 ab Ab AB 1 Metodo di immissione Lingua: English

Il tastierino. Per inserire lettere, numeri e simboli.
Premere il tasto FULL SCREEN sul telecomando per cambiare il modo di inserimento. : ab, Ab, AB, numeri o icone.
3 Visualizza il modo di inserimento corrente.
4 Premere il tasto VERDE (B) sul telecomando per cambiare il modo di inserimento. (T9 o ABC)
5 Premere il tasto TOOLS sul telecomando per cambiare la lingua.
6 Premere il tasto REPEAT sul telecomando per eliminare un carattere.

Inserimento di testo, numeri e simboli

Per inserire del testo, premere, sul telecomando, il tasto numerico corrispondente alla lettera da inserire. Premere rapidamente il tasto per inserire una lettera diversa dalla prima lettera che appare sul tastierino a video. Per inserire ad esempio la lettera b, premere rapidamente per due volte il tasto 2 del telecomando. Per inserire la prima lettera di un tasto, premere una volta il tasto, quindi rilasciarlo e attendere.

Per spostarsi nel testo, utilizzare i tasti freccia. Per eliminare del testo, spostare il cursore a destra del carattere da eliminare, quindi premere il tasto REPEAT. Per cambiare maiuscole/ minuscole o per inserire numeri o punteggiature, premere il tasto FULL SCREEN.

Creazione di un account

Per stabilire una propria confi gurazione esclusiva di Smart Hub, creare il proprio account Smart TV. Per creare un account, seguire i passi riportati di seguito:

1. Premere il tasto ROSSO (A) sul telecomando. Si apre la schermata di accesso.

Search Your Video Samsung App+ Search Login Recommended ID Smart TV Promere [Enter] Password Premere [Enter] ■ Ricordare ID e password Smart Hub. Login Cancel. Crea Account Pwvd dimenticata

1. Premere i tasti ▲▼◀▶ per selezionare Crea Account, quindi premere il tasto INVIO.
2. Nella schermata successiva, selezionare ID Smart TV, quindi premere il tasto INVIO. Appaiono una schermata di inserimento e un tastierino.
3. Utilizzare il tastierino per inserire l'indirizzo e-mail. Questo sarà il vostro ID.

NOTA

Il tastierino funziona in modo analogo a quello di un telefono cellulare.

1. A operazione ultimata, premere il tasto INVIO per selezionare OK, quindi premere nuovamente il tasto INVIO. Riappare la schermata Crea account.
2. Selezionare Password, quindi premere il tasto INVIO. Appaiono la schermata Password e un tastierino.
3. Utilizzare il tastierino per inserire una password. La password può essere una qualsiasi combinazione di lettere, numeri e simboli.

NOTA

Premere il tasto ROSSO (A) sul telecomando per mostrare o nascondere la password man mano che la si inserisce.

64 Italiano

1. A operazione ultimata, premere il tasto INVIO per selezionare OK, quindi premere nuovamente il tasto INVIO. Riappare la schermata Crea account.
2. Selezionare Conferm. password, quindi premere il tasto INVIO.
3. Ripetere i passi 7 e 8.
4. Quando riappare la schermata Crea account, selezionare Crea Account, quindi premere il tasto INVIO. Appare la fi nestra di conferma.
5. Selezionare OK, quindi premere il tasto INVIO. Si apre la fi nesta Continua al servizio di registrazione.
6. Selezionare Connetti servizio, quindi premere il tasto INVIO.
7. Si apre la fi nestra Account servizio di registrazione.

- Se esistono degli account con uno dei provider nell'elenco, è possibile associare l'account del provider e la relativa password all'account Smart TV. La registrazione facilita l'accesso al sito web del provider. Per istruzioni sulla registrazione, andare al passo 2 nella gestione account sotto il menu Impostazioni.

- In assenza di account provider o se in questo momento non si intendono registrare gli account esistenti, selezionare OK, quindi premere il tasto INVIO. È anche possibile lasciare che la fi nesta si chiuda da sola in un minuto circa.

NOTA

• È necessario utilizzare un indirizzo e-mail come ID.
• È possibile registrare fi no a 10 account utente.
  Non è necessario un account per utilizzare Smart Hub.

Login all'account

Per effettuare il login all'account Smart TV, seguire i passi riportati di seguito:

1. Con la visualizzazione della schermata principale Smart Hub sul televisore, premere il tasto ROSSO (A) sul telecomando. Si apre la schermata di accesso.

2. Selezionare FrecciaGiù vicino al campo ID Smart TV, quindi premere il tasto INVIO.

3. Selezionare l'ID dall'elenco che appare, quindipremere il tasto INVIO. Riappare la schermata di accesso.
4. Selezionare Password, quindi premere il tasto INVIO. Appaiono la fi nestra Password e un tastierino.
5. Utilizzando il tastierino e il telecomando, inserire la password. A operazione ultimata, premere il tasto INVIO, selezionare OK, quindi premere di nuovo il tasto INVIO.

NOTA

Per far sì che Smart Hub inserisca automaticamente la password, selezionare Ricordami l'ID Smart TV e la password dopo aver inserito la password, quindi premere il tasto INVIO. Appare un segno di spunta. Smart Hub inserisce automaticamente la password quando si seleziona o si inserisce l'ID.

Impostazioni - BLU (D)

La schermata di menu Impostazioni dà accesso alle funzioni di gestione account, reset account e proprietà dell'account.

Per accedere al menu Impostazioni e selezionare una voce di menu, seguire i passi riportati di seguito:

1. Premere il tasto BLU (D) sul telecomando.
2. Premere ▲▼ per selezionare una voce di menu, quindi premere il tasto INVIO.

Le funzioni della schermata di menu Impostazioni sono descritte di seguito.

NOTA

La voce Service Manager elencata nel menu Impostazioni non è disponibile per lettori di dischi Blu-ray.

Gestione account

Il menu Gestione account contiene funzioni che consentono di registrare gli account dei provider di servizi, di cambiare la password Smart Hub e di eliminare o disattivare l'account Smart TV.

Servizi di rete

Registra account servizio

Se esistono degli account con uno dei provider elencati dalla funzione Account servizio di registrazione, è possibile associare l'account del provider e la relativa password all'account Smart TV. Se l'account viene associato, è possibile accedere facilmente all'account attraverso Smart Hub, senza inserire il nome dell'account o la password.

Per utilizzare la funzione Gestione account, seguire i passi riportati di seguito:

1. Nel menu Gestione account, selezionare Account servizio di registrazione, quindi premere il tasto INVIO. Si apre la fi nestra Account servizio di registrazione.
2. Premere i tasti freccia ▲▼ per selezionare il provider di servizi da associare all'account Smart TV, quindi premere il tasto INVIO.

NOTA

Se si dispone di un account Samsung e si desidera utilizzare la funzione Appl. Samsung in Smart Hub, registrare qui l'account delle applicazioni Samsung. Per ulteriori informazioni vedere a pagina 69.

1. Utilizzando il telecomando e il tastierino a video, inserire l'ID del sito e la password. A operazione ultimata, premere il tasto INVIO.

NOTA

• Questi sono l'ID e la password solitamente utilizzati per accedere all'account da questo sito.
• Se l'ID e la password sono stati inseriti correttamente, viene visualizzato il messaggio Registrati correttamente.
• Se è stato premuto OK, ripetere i passi da 2 a 4 per effettuare l'associazione ad un altro provider di servizi.
• A operazione terminata, premere il tasto RETURN.

Cambia password

La funzione Cambia password consente di cambiare la password Smart Hub. Per cambiare la password, seguire i passi riportati di seguito:

1. Selezionare Cambia password, quindi premere il tasto INVIO.
2. Inserire la password corrente. Appare la schermata successiva.
3. Nella schermata successiva, inserire una nuova password sulla prima linea. Reinserirla sulla seconda linea per confermare.
4. Appare la schermata di messaggio Modifi ca password completato. Premere il tasto INVIO o attendere che la schermata si chiuda - circa 5 secondi.

La funzione Rimuovi account di servizio elimina tutti gli account di servizio correnti registrati nella schermata Account servizio di registrazione.

Disattiva account

La funzione Disattiva account disattiva l'account Smart TV e lo elimina completamente da Smart Hub insieme a tutte le impostazioni dell'account.

Reset

La funzione Reset inizializza tutti i widget scaricati, cancella tutti gli account utente e le impostazioni dal prodotto e riporta tutte le impostazioni Smart Hub alle impostazioni predefi nite. Poi riavvia Smart Hub come se lo avviasse per la prima volta. L'account, tuttavia, rimane memorizzato sul server Smart Hub. Per effettuare il login al proprio account, inserire l'ID e la password sulla schermata di creazione dell'account.

Per utilizzare la funzione Ripristina, seguire i passi riportati di seguito:

1. Nel menu Gestione account, selezionare Ripristina, quindi premere il tasto INVIO. Si apre la schermata Ripristina.

2. Inserire la password di sicurezza. Questa è la password inserita se è stato impostato un grado di blocco canale BD o DVD (vedere a pagina 42). In caso contrario, inserire 0000.

3. Dopo alcuni istanti, Smart Hub viene ripristinato automaticamente. È possibile che appaia una schermata nera, dopodiché riappare Smart Hub. Dopo alcuni istanti si avvia la procedura di reinizializzazione.

4. Per completare la reinizializzazione, andare al passo 4 in Primo avvio di Smart Hub. (Vedere a pagina 62)

NOTA

Se non si ricorda la password, premere il tasto di ARRESTO (■) sul pannello anteriore del prodotto per più di 5 secondi in assenza di dischi.

Proprietà

La voce di menu Proprietà elenca tre funzioni che visualizzano informazioni su Smart Hub:

Di più

Produce un elenco delle informazioni su Smart Hub, tra cui il numero della versione, il numero dei servizi installati, lo spazio in memoria utilizzato e l'ID univoco del prodotto.

Controlla velecità connessione Intermet

Esegue un test che mostra la velocità in Mbps (megabits al secondo) della connessione al server Samsung.

Velocità inferiori a 1,5 Mbps possono costituire un limite all'uso di Smart Hub.

Condiz. Contratto assistenza

Visualizza i termini del contratto di fornitura del servizio.

Mod. modif - GIALLO (C)

Le funzioni del menu Mod. modif consentono di manipolare i widget della sezione Le mie applicazioni della schermata Smart Hub. Utilizzando queste funzioni, è possibile bloccare e sbloccare l'accesso ad alcuni widget, creare nuove cartelle e spostare al loro interno i widget, rinominare le cartelle, eliminare i widget e modifi care la posizione dei widget sulla schermata.

Per accedere al menu Mod. modif e selezionare una voce di menu, seguire i passi riportati di seguito:

1. Premere il tasto GIALLO (C) sul telecomando. Nella parte inferiore della schermata viene visualizzata la barra dei menu Mod. modif.

2. Premere ▲▼◀▶ per selezionare una voce di menu, quindi premere il tasto INVIO.

Le funzioni della barra dei menu Mod. modif sono descritte di seguito.

NOTA

• Alcune voci di menu potrebbero non essere visualizzate sullo schermo. Per vedere queste voci, premere ◀▶ per spostarsi sul bordo dello schermo, quindi premere questo tasto una seconda volta per scoprire le voci.
  Per chiudere la barra, evidenziare la X sul lato destro in basso, quindi premere il tasto INVIO.

Sposta

La funzione Sposta consente di cambiare la posizione di un widget sullo schermo. Per utilizzare la funzione Sposta, seguire i passi riportati di seguito:

1. Premere il tasto GIALLO (C) sul telecomando.
2. Selezionare un widget, quindi premere il tasto INVIO. Sopra il widget appare un segno di spunta.
3. Premere ▲▼◀▶ per selezionare Sposta, quindi premere il tasto INVIO. Si apre la fi nestrà Sposta.
4. Premere ▲▼◀▶ per spostare l'icona. Premere il tasto INVIO quando l'icona è nella posizione desiderata. Il widget si sposta nella nuova posizione.

Nuova cart

La funzione Nuova cartella consente di creare e rinominare nuove cartelle. Dopo aver creato una cartella, è possibile spostarvi all'interno i widget. Per utilizzare la funzione Nuova cartella, seguire i passi riportati di seguito:

1. Premere il tasto GIALLO (C) sul telecomando.
2. Premere ▲▼◀▶ per spostare il cursore su Nuova cartella e quindi premere il tasto INVIO. Appaiono la fi nestra Nuova cartella e un tastierino.
3. Utilizzare il tastierino per inserire il nome della cartella, quindi premere il tasto INVIO. La schermata Nuova cartella si chiude e appare Nuova cartella sulla schermata Smart Hub.

Italiano

Servizi di rete

Sposta in cart.

La funzione Sposta nella cartella consente di spostare un widget in una cartella. Per utilizzare la funzione Sposta nella cartella, seguire i passi riportati di seguito:

1. Premere il tasto GIALLO (C) sul telecomando.
2. Selezionare un widget, quindi premere il tasto INVIO.
3. Premere ▲▼◀▶ per selezionare Sposta nella cartella, quindi premere il tasto INVIO. Si apre la fi nesta Sposta nella cartella.
4. Premere ▲▼◀▶ per selezionare una cartella, quindi premere il tasto INVIO. Appare il messaggio Spostato nella cartella e poi si chiude. Il widget è stato spostato nella cartella.

Per accedere ai widget di una cartella

1. Chiudere il menu Mod. modif.
2. In Le mie applicazioni, premere ▲▼◀▶ per selezionare una cartella, quindi premere il tasto INVIO. La cartella si apre.
3. Selezionare un widget, quindi premere il tasto INVIO. L'applicazione del widget o il servizio si avvia.

Per modifi care le voci di una cartella

Selezionare una cartella, quindi premere il tasto INVIO. La cartella si apre.

Premere il tasto GIALLO (C) sul telecomando. I tasti Modifi ca appaiono nella parte inferiore dello schermo.

Questi tasti funzionano in modo analogo ai tasti del menu Mod. modif della schermata principale. Ad esempio, per spostare nuovamente un widget alla schermata principale di Le mie applicazioni:

1. Selezionare il widget.
2. Selezionare Sposta nella cartella, quindi premere il tasto INVIO. Si apre la fi nestra Sposta nella cartella.
3. Selezionare Le mie applicazioni, quindi premere il tasto INVIO. La fi nesta Sposta nella cartella si chiude e il widget ritorna alla schermata principale Le mie applicazioni.

Rinomina cart.

La funzione Rinomina cartella consente di rinominare le cartelle. Per utilizzare la funzione Rinomina cartella, seguire i passi riportati di seguito:

1. Premere il tasto GIALLO (C) sul telecomando.
2. Premere ▲▼◀▶ per selezionare una cartella, quindi premere il tasto INVIO.
3. Premere ▲▼◀▶ per selezionare Rinomina cartella, quindi premere il tasto INVIO. Appaiono la fi nestra Rinomina cartella e un tastierino.
4. Utilizzare il tastierino per inserire un nuovo nome, quindi premere il tasto INVIO. La fi nestra Rinomina si chiude e sotto la cartella appare il nuovo nome.

Blocco

La funzione Blocca consente di bloccare alcuni widget di Le mie applicazioni in modo che possano essere aperti solo inserendo il codice di blocco minori.

Per utilizzare la funzione Blocca, seguire i passi riportati di seguito:

1. Premere il tasto GIALLO (C) sul telecomando.
2. Premere ▲▼◀▶ per selezionare un widget, quindi premere il tasto INVIO. Se il widget può essere bloccato, la voce di menu Blocca è abilitata.
3. Premere ▲▼◀▶ per selezionare Blocca, quindi premere il tasto INVIO. Si apre la fi nestrà Sicurezza.
4. Inserire il codice di blocco minori (vedere a pagina 42). Se non è stato creato un codice di blocco minori, inserire 0000.
5. Premere il tasto INVIO. La fi nestra Blocca servizio si apre per confermare il blocco, poi si chiude. Vicino al widget viene visualizzato un simbolo di bloccaggio.

Sblocco

1. Premere il tasto GIALLO (C) sul telecomando.
2. Premere ▲▼◀▶ per selezionare un widget bloccato, quindi premere il tasto INVIO.
3. Premere ▲▼◀▶ per selezionare Sblocca, quindi premere il tasto INVIO. Si apre la fi nestràSicurezza.
4. Inserire il codice di blocco minori (vedere a pagina 42). Se non è stato creato un codice di blocco minori, inserire 0000.
5. Premere il tasto INVIO. La fi nestra Blocca servizio rilasciato si apre per confermare che il blocco è stato rilasciato, poi si chiude.

Elimina

La funzione Elimina consente di eliminare i widget da Le mie applicazioni. Per utilizzare la funzione Elimina, seguire i passi riportati di seguito:

1. Premere il tasto GIALLO (C) sul telecomando.
2. Premere ▲▼◀▶ per selezionare un widget, quindi premere il tasto INVIO.
3. Premere ▲▼◀▶ per selezionare Elimina, quindi premere il tasto INVIO. Appare il messaggio “Eliminare l’elemento/i selezionato/i?”.
4. Selezionare Sì, quindi premere il tasto INVIO. Il widget viene eliminato.

Ordina - VERDE (B)

Le funzioni del menu Ordina consentono di ordinare i widget in Le mie applicazioni per nome, data, frequenza (di utilizzo) e categoria. Se si cambia manualmente la posizione di un widget, il menu Ordina seleziona automaticamente Defi nito dall'utente quando lo si avvia.

Per ordinare i widget in Le mie applicazioni, seguire i passi riportati di seguito:

1. Premere il tasto VERDE (B) sul telecomando.
2. Premere ◀▶ per selezionare un tipo di ordinamento, quindi premere il tasto INVIO. Smart Hub ordina i widget in base al tipo di ordinamento scelto.

Samsung Apps

Appl. Samsung consente di scaricare sul lettore di dischi Blu-ray applicazioni e servizi a pagamento e gratuiti e di visualizzarli o utilizzarli sul televisore.

Queste applicazioni e servizi comprendono video, musica, foto, giochi, notizie, sport, ecc. I widget delle nuove applicazioni appaiono in Le mie applicazioni.

Applicazioni e servizi aggiuntivi vengono aggiunti regolarmente.

Applicazioni a pagamento

Per scaricare le applicazioni a pagamento, è necessario creare un account Samsung e aggiungere una carta di credito all'account.

Per creare un account Samsung, visitare il sito www.samsung.com:

NOTA

- Alcuni Paesi potrebbero non disporre di questo servizio.

Accesso alla schermata delle applicazioni Samsung

Per accedere alle applicazioni Samsung, premere i tasti ▲▼◀▶ per navigare nell'area Appl. Samsung sulla schermata principale Smart Hub, quindi premere il tasto INVIO. Si apre la schermata Appl. Samsung.

NOTA

Se è la prima volta che si accede a questa schermata, appare la fi nestrà dei termini di fornitura del servizio. Selezionare Accetto, quindi premere il tasto INVIO.

Servizi di rete

Uso della schermata Appl. Samsung

Per utilizzare la schermata Appl. Samsung, seguire i passi riportati di seguito:

1. Premere i tasti ◀▶ per passare all'elenco di categoria di sinistra.
2. Premere ▲▼ per selezionare una categoria. In pochi secondi, la schermata Appl. Samsung visualizza le applicazioni di questa categoria. In cima appaiono le icone di ordinamento.
3. Premere il tasto ▶ per spostarsi sulle applicazioni o sui servizi visualizzati.
4. Premere i tasti ▲▼◀▶ per selezionare un'applicazione o un servizio, quindi premere il tasto INVIO. Appare la schermata Dettagli applicazioni che descrive il servizio o l'applicazione.
5. Selezionare Scarica ora, quindi premere il tasto INVIO. Se l'applicazione o il servizio è gratuito, viene scaricato ed eseguito. Se invece è a pagamento, seguire le direttive a video per completare lo scaricamento.

NOTA

• Alcune applicazioni vengono scaricate gratuitamente, ma richiedono la registrazione con il provider o un account a pagamento con il provider per poter essere utilizzate.
  I widget per le applicazioni e i servizi scaricati da Appl. Samsung vengono visualizzati in Le mie applicazioni.

Icone Ordina per

È possibile accedere alle icone Ordina per nella parte superiore dello schermo attraverso i tasti ▲▼◀▶. Ogni icona visualizza i servizi o le applicazioni per la categoria selezionata, ordinati in base ai criteri sull'icona (Raccomandati, Più scaricati, Più recenti, Nome).

È anche possibile utilizzare il tasto BLU (D) sul telecomando per accedere alle icone Ordina per. Ogni volta che si preme il tasto BLU (D), il display cambia da un'icona di ordinamento alla successiva.

Applicazioni Samsung per categoria

Sono disponibili le seguenti categorie:

• Novità? : Visualizza le applicazioni registrate di recente.
• Video : Visualizza diversi supporti video come fi Imati, spettacoli TV e video di breve lunghezza.
• Giochi : Visualizza diversi giochi, come sudoku e scacchi.
• Sport : Visualizza diversi servizi multimediali sugli sport, come informazioni, immagini e video brevi sulle partite.
• Lifestyle : Comprende diversi servizi informativi sugli stili di vita, come musica, tool di gestione delle foto personali e tool di social networking come Facebook e Twitter.
• Informazioni : Comprende vari servizi informativi come notizie, mercati azionari e previsioni del tempo.
• Altro : Comprende vari altri servizi.

Account pers.

Mio account dà accesso all'elenco delle applicazioni Samsung e alla cronologia di scaricamento, nonché alla schermata Cash mie applicazioni. Per accedere a queste informazioni è necessario disporre di un account Samsung Apps.

Guida

In caso di domande su Appl. Samsung, consultare innanzitutto la Guida. Se nessuno dei consigli risulta essere d'aiuto, visitare il sito www.samsung.com.

Per utilizzare la funzione Guida, seguire i passi riportati di seguito:

1. Premere i tasti ▲▼◀▶ per selezionare Guida, quindi premere il tasto INVIO.
2. Premere ◀▶ per accedere alla Guida, una volta visualizzata.
3. Premere ▲▼ per scorrere il testo della Guida.
4. Premere ◀ per uscire dalla Guida.

Uso dei tasti colorati del telecomando con le applicazioni Samsung

• ROSSO (A) (Login) : Per effettuare il login all' account Smart TV.
• VERDE (B) (Vista miniature/Vista elenco) : Per commutare le applicazioni tra Miniatura e Visualizzazione elenco.
• BLU (D) (Ordina per) : Per ordinare le applicazioni per categoria in base a Raccomandati, Più scaricati, Più recenti o Nome.
• Ritorna : Per tornare al menu precedente.

NOTA

I servizi relativi a contenuti Internet possono essere aggiunti o eliminati senza preavviso dai provider.

Per istruzioni su come utilizzare la funzione Tuoi video o Ricerca, visitare il sito www.samsung.com

Utilizzo della funzione vTuner

VTuner è la funzione che serve per ascoltare la radio. Premendo tasto vTuner, è possibile spostarsi al widget vTuner.

Premere il tasto vTuner.

BD-LIVE™

Quando il prodotto è collegato alla rete, è possibile fruire di diversi contenuti di servizi relativi ai fi Im utilizzando un disco compatibile con BD-LIVE.

1. Collegare una memory stick USB al connettore USB sulla parte anteriore del prodotto, quindi controllare la sua memoria restante. Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare i servizi BD-LIVE.
2. Inserire un disco Blu-ray che supporti BD-LIVE.
3. Selezionare una voce tra i diversi contenuti del servizio BD-LIVE forniti dal produttore del disco.

NOTA

La modalità di utilizzo di BD-LIVE e dei contenuti forniti può variare a seconda del produttore del disco.

Utilizzo della funzione AllShare

AllShare consente di riprodurre sul prodotto musica, video e fi le foto situati sul PC o sul telefono cellulare compatibile DLNA o sul NAS.

Per utilizzare AllShare con il prodotto, è necessario collegare il prodotto alla rete (vedere le pagine 25\~26).

Per utilizzare AllShare con il PC, è necessario installare il software AllShare sul PC.

Se si dispone di un telefono cellulare compatibile DLNA o di un NAS, è possibile utilizzare AllShare senza un software aggiuntivo.

È possibile scaricare il software PC e ottenere istruzioni dettagliate per l'utilizzo di AllShare dal sito Web Samsung.com.

Altre informazioni

Risoluzione dei problemi

Se il prodotto non funziona correttamente, consultare la tabella che segue. Se il problema non è elencato nella tabella o se le istruzioni fornite non portano a una soluzione, spegnere il prodotto, scollegare il cavo di alimentazione e contattare il rivenditore autorizzato più vicino o il Centro di assistenza di Samsung Electronics.

Sintomo Controlli/rimedi
Non si riesce ad estrarre il disco.	Il cavo di alimentazione è ben collegato alla presa?Spegnere l'unità, quindi riaccenderla.
L'iPod non si collega.	Controllare le condizioni del connettore dell'iPod e del dock.Tenere aggiornata la versione software dell'iPod.
La riproduzione non si avvia.	Controllare il codice regionale del BD/DVD.È possibile che i dischi BD/DVD acquistati all'estero non siano riproducibili.I CD-ROM e i DVD-ROM non possono essere riprodotti con questo prodotto.Assicurarsi che il livello di blocco sia corretto.
La riproduzione non si avvia immediatamente quando viene premuto il tasto di riproduzione/pausa.	Il disco è deformato o ha la superfi cie graffi ata?Pulire il disco.
L'audio non viene riprodotto.	Non si sente l'audio durante la riproduzione veloce, la riproduzione rallentata e la riproduzione fotogramma per fotogramma.Gli altoparlanti sono collegati correttamente? La confi gurazione degli altoparlanti è personalizzata correttamente?Il disco è gravemente danneggiato?
L'audio viene emesso soltanto da alcuni degli altoparlanti, non da tutti e 8.	Per alcuni dischi BD/DVD, l'audio viene emesso soltanto dagli altoparlanti frontali.Controllare se gli altoparlanti sono collegati correttamente.Regolare il volume.Durante l'ascolto di un CD, della radio o della TV, l'audio viene emesso soltanto dagli altoparlanti anteriori.Selezionare "PRO LOGIC II" premendo II (Dolby Pro Logic II) sul telecomando per utilizzare tutti e sei gli altoparlanti.
Non viene prodotto l'audio Dolby Digital 7.1 CH Surround.	Il disco reca il marchio "Dolby Digital 7.1 CH"? Il suono Dolby Digital 7.1 CH Surround viene prodotto soltanto se il disco è registrato con un audio a 7.1 canali.La lingua audio è impostata correttamente su Dolby Digital 7.1-CH?
Il telecomando non funziona.	Il telecomando viene utilizzato con un'angolazione e una distanza comprese nella sua portata?Le batterie sono scariche?Le funzioni del telecomando del modo (TV/BD) sono state selezionate correttamente (TV o BD)?
Il disco gira, ma non viene riprodotta nessuna immagine.La qualità dell'immagine è scarsa e l'immagine è tremolante.	Il televisore è acceso?I cavi video sono collegati correttamente?Il disco è sporco o danneggiato?I dischi di scarsa qualità potrebbero non essere riproducibili.
La lingua dell'audio e i sottotitoli non funzionano.	La lingua dell'audio e i sottotitoli non funzionano se il disco non li contiene.
Il menu non appare neanche quando viene selezionata la funzione menu.	Si sta usando un disco che non contiene menu?

72 Italiano

Sintomo Controlli/rimedi
Il formato non può essere cambiato.	È possibile riprodurre i BD/DVD 16:9 in modo 16:9 Wide, 4:3 Letter Box o 4:3 Pan - modo scansione, ma i BD/DVD 4:3 possono essere visti solo in formato 4:3.Selezionare la funzione appropriata in base alla copertina del disco Blue-ray.
Il prodotto non funziona. (esempio: L'apparecchio si spegne o si sentono strani rumori).Il prodotto non funziona in modo normale.	Premere il tasto di ARRESTO (■) del telecomando per 5 secondi in modo STANDBY.- Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.Utilizzarla solo se strettamente necessario.
Non si ricorda la password del livello di protezione bambini.	Senza dischi inseriti nel prodotto, tenere premuto per più di 5 secondi il tasto di ARRESTO (■) sul prodotto. Sullo schermo appare INIT e tutte le impostazioni ritornano ai valori predefi niti.Quindi premere il tasto POWER.- Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.Utilizzarla solo se strettamente necessario.
La radio non funziona.	L'antenna è collegata correttamente?Se il segnale d'ingresso dell'antenna è debole, installare un'antenna FM esterna in un'area con una buona ricezione.
Se si ascolta l'audio del televisore attraverso il prodotto non viene emesso nessun suono.	Se si preme il tasto ESPULSIONE (▲) mentre si sta ascoltando l'audio del televisore usando le funzioni D.IN o AUX, le funzioni BD/DVD vengono attivate e l'audio del televisore viene disattivato.
Appare sullo schermo il messaggio "Non disponibile".	Non è stato possibile completare le funzioni o le azioni in questo momento perché:1. L'operazione non è consentita dal software del BD/DVD.2. La funzione non è supportata dal software del BD/DVD (ad es. le angolature)3. La funzione al momento non è disponibile.4. Sono stati richiesti un numero di titolo o di capitolo o un tempo di ricerca fuori gamma.
Se per l'uscita HDMI è impostata una risoluzione non supportata dal televisore (ad esempio 1080p), è possibile che l'immagine non venga riprodotta sul televisore.	Tenere premuto il tasto di ARRESTO (■) sul pannello anteriore per più di 5 secondi in assenza di dischi. Tutte le impostazioni vengono riportate ai valori predefi niti.
Nessuna uscita HDMI.	Controllare il collegamento tra il televisore e il connettore HDMI del prodotto.Verifi care che il televisore supporti le risoluzioni di ingresso HDMI 576p/480p/720p/1080i/1080p.
Schermata di uscita HDMI anomala.	Se l'immagine appare disturbata, signifi ca che il televisore non supporta la funzione HDCP (High-bandwidth Digital Content Protection).

Altre informazioni

Sintomo Controlli/rimedi
Funzione PC Share Manager
Si vedono le cartelle condivise in PC Share Manager, ma non i fi le.	Poiché vengono visualizzati soltanto i fi le che corrispondono alle categorie Immagine, Musica e Filmato, i fi le che non corrispondono a queste categorie potrebbero non essere visualizzati.
Funzione AllShare
Il video viene riprodotto in modo intermittente.	Verifi care che la rete sia stabile.Verifi care che il cavo di rete sia collegato correttamente e che la rete non sia sovraccarica.La connessione wireless tra il server e il prodotto è instabile.Verifi care la connessione.
La connessione AllShare tra il televisore e il PC è instabile.	L'indirizzo IP sotto la stessa subnetwork deve essere univoco, in caso contrario la collisione degli IP può provocare un fenomeno di questo tipo.Verifi care che il fi rewall sia abilitato.In questo caso, disabilitare la funzione fi rewall.
BD-LIVE
Non è possibile collegarsi al server BD-LIVE.	Verifi care che la connessione di rete sia stata stabilita utilizzando il menu Test di rete.Verifi care che il dispositivo di memoria USB sia collegato al prodotto.Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare il servizio BD-LIVE.È possibile controllare lo spazio disponibile nella gestione dei dati BD. (Vedere a pagina 41)Verifi care che il menu della connessione Internet BD-LIVE sia impostato su Consenti (Tutto).Se la procedura precedente non riesce, contattare il fornitore dei contenuti oppure aggiornare il fi rmware.
Quando si utilizza il servizio BD-LIVE, si verifi ca un errore.	Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare il servizio BD-LIVE. È possibile controllare lo spazio disponibile nella gestione dei dati BD. (Vedere a pagina 41)

NOTA

- Quando vengono ripristinate le impostazioni predefi nite, tutti i dati utente memorizzati nei dati BD vengono eliminati.

[ Raccomandazioni ]- Solo UE

CE!

Con la presente, Samsung Electronics dichiara che questo Home Cinema System è conforme ai requisiti essenziali e alle altre clausole pertinenti indicate nella Direttiva 1999/5/CE.

La Dichiarazione di conformità uffi ciale è reperibile all'indirizzo http://www.samsung.com, accendendo alla pagina Supporto > Certifi cati CE, e immettendo i dati richiesti per l'identifi cazione del prodotto.

Questa apparecchiatura può essere utilizzata solo in interno.

L'uso di questa apparecchiatura è consentito in tutti i paesi europei.

74

Italiano

Specifi che

Generale	Peso 3.5 kg
	Dimensioni 429.3 (L) x 58.4 (A) x 325.1 (P) mm
	Temperatura di esercizio da +5°C a +35°C
	Umidità di esercizio da 10 % a 75 %
Sintonizzatore FM	Rapporto segnale/rumore	55 dB
	Sensibilità utile 12 dB
	Distorsione armonica totale	0,5 %
Dischi	BD (disco Blu-ray) Velocità di lettura: 9,834 m/sec
	DVD (Digital Versatile Disc)	Velocità di lettura: 6,98 ~ 7,68 m/sec.
		Tempo approssimativo di riproduzione (Lato singolo, strato singolo): 135 min.
	CD : 12cm (COMPACT DISC)	Velocità di lettura: 4,8 ~ 5,6 m/sec.
		Tempo massimo di riproduzione: 74 min.
	CD: 8 cm (COMPACT DISC)	Velocità di lettura: 4,8 ~ 5,6 m/sec.
		Tempo massimo di riproduzione: 20 min.
Uscita video	Video composito	1 canale: 1,0 Vp-p (carico 75 Ω)
		Disco Blu-ray: 576i/480i DVD : 576i/480i
	Video Component	Y: 1.0 Vp-p (carico 75 Ω)
		Pr: 0.70 Vp-p (carico 75 Ω)
		Pb: 0.70 Vp-p (carico 75 Ω)
		BD : 576i/480i
		DVD : 576p/480p, 576i/480i
Video/Audio	HDMI	1080p, 1080i, 720p, 576p/480p
		Audio multicanale PCM, bitstream audio, audio PCM
Amplificatore	Uscita diffusore anteriore 165W x 2(3 Ω)
	Uscita altoparlante superiore anteriore 165W x 2(3 Ω)
	Uscita diffusore centrale 170W(3 Ω)
	Uscita diffusore surround 165W x 2(3 Ω)
	Uscita diffusore subwoofer 170W(3 Ω)
	Risposta in frequenza	Ingresso analogico 20Hz~20kHz (±3dB)
		Ingresso digitale 20Hz~40kHz (±-4dB)
	Rapporto S/N 70 dB
	Separazione canali	60 dB
	Sensibilità di ingresso	(AUX) 500mV

Altre informazioni

Diffusori	Sistema di diffusori	Sistema di diffusori 7,1 canali
		Anteriori Anteriore alto		Surround Centrale Subwoofer
	Impedenza	3	Ω	3	Ω	Ω
	Gamma di frequenze	140Hz~20kHz	140Hz~20kHz	140Hz~20kHz	140Hz~20kHz	160Hz
	Livello di pressione sonora di uscita	86dB/W/M	86dB/W/M	86dB/W/M	88dB/W/M
	Ingresso nominale	165W	165W	170W	170W
	Ingresso massimo	330W	330W	340W	340W
	Dimensioni (L x A x P)	Anteriore/anteriore alto : 90 x 1320 x 119 mm (base del supporto : 250 x 250 mm)Surround : 90 x 1300 x 119 mm (base del supporto : 250 x 250 mm)Centrale : 360 x 74,5 x 68,5 mmSubwoofer : 200 x 390 x 350 mm
	Peso	Anteriore/anteriore alto : 4,96 kg, Surround : 3,80 kgCentrale : 0,98 kg, Subwoofer : 5,70 kg

*: Specifi ca nominale
- Samsung Electronics Co., Ltd si riserva il diritto di modifi care le specifi che senza preavviso.
- Peso e dimensioni sono approssimativi.
- Design e specifi che sono soggetti a modifi che senza preavviso.
- Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.

SWA-5000

Peso	1,1 kg
Dimensioni (L x A x P)	76,2 x 228 x 152 mm
Temperatura di esercizio	+5°C ~ +35°C
Umidità di esercizio	10% ~ 75%
Uscita	165W x 2 CH
Gamma di frequenze	20Hz~20KHz
Rapporto S/N	65 dB

Contatta SAMSUNG WORLD WIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Area Contact Centre		Web Site
▪ North America
Canada 1-800-SAMSUNG (726-7864) www.samsung.com
Mexico 01-800-SAMSUNG (726-7864) www.samsung.com
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com
▪ Latin America
Argentine 0800-333-3733 www.samsung.com
Brazil 0800-124-421 / 4004-0000 www.samsung.com
Chile 800-SAMSUNG (726-7864) www.samsung.com
Colombia 01-800-0112112 www.samsung.com
Costa Rica 0-800-507-7267 www.samsung.com
Dominica 1-800-751-2676 www.samsung.com
Ecuador 1-800-10-7267 www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala 1-800-299-0013 www.samsung.com
Honduras	800-7919267	www.samsung.com
Jamaica	1-800-234-7267 www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama 800-7267 www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180 www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864) www.samsung.com
Venezuela	0-800-100-5303 www.samsung.com
▪ Europe
Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
Belgium 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
Bosnia	05 133 1999	-
Bulgaria 07001 33 11 www.samsung.com
Croatia 062 SAMSUNG (062 726 7864) www.samsung.com
Czech	800-SAMSUNG (800-726786)Samsung Zrt., česká organizačni složka, Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8	www.samsung.com
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864) www.samsung.com
Italia	800-SAMSUNG (726-7864) www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1SAMSUNG (172678) / 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1. 08010 SAMSUNG (72678) - doar din rejeaua Romtelecom, tarif local2. 021.206.01.10 - din orice rejea, tarif normal	www.samsung.com

Area Contact Centre		Web Site
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia 0800-SAMSUNG (726-7864) www.samsung.com
Spain 902-1-SAMSUNG (902 172 678) www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com
CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia 8-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	088-55-55-555	-
Kazakhstan	8-10-800-500-55-500(GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500 www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500 www.samsung.com
Ukraine 0-800-502-000		www.samsung.uawww.samsung.com/ua_ru
Belarus 810-800-500-55-500	-
Moldova	00-800-500-55-500 -
Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hkwww.samsung.com/hk_en/
India	3030 8282 / 1800 110011 / 1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 / 021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864) / 1-800-3-SAMSUNG(726-7864) / 1-800-8-SAMSUNG(726-7864) / 02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864) www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam 1 800 588 889 www.samsung.com
Middle East
Bahrain 8000-4726 www.samsung.com
Egypt 08000-726786 www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864) www.samsung.com
Saudi Arabia 9200-21230 www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E 800-SAMSUNG (726-7864) www.samsung.com
Africa
Nigeria 0800-SAMSUNG (726-7864) www.samsung.com
South Africa	0860-SAMSUNG (726-7864 )	www.samsung.com

SAMSUNG

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell'Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.
