MODE D'EMPLOI HTE4500XU SAMSUNG

contact the SAMSUNG customer care centre.

HT-E4500_XU_0316.indd 64HT-E4500_XU_0316.indd 64 2012-03-16 오후 7:09:112012-03-16 오후 7:09:11imaginez les possibilités Merci d'avoir acheté ce produit Samsung.Pour obtenir notre service complet, veuillez enregistrer votre produit sur www.samsung.com/register

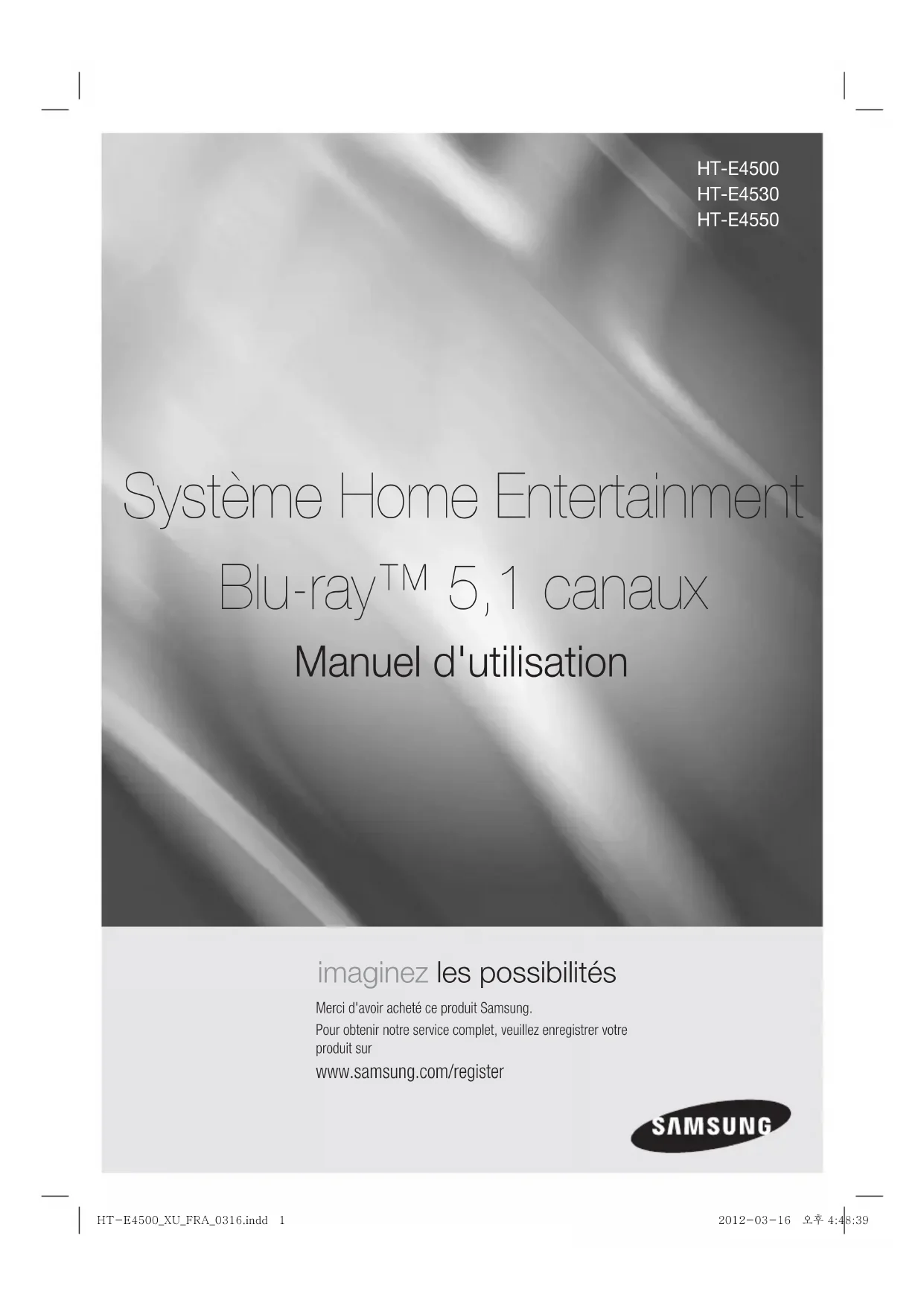

Système Home Entertainment

Manuel d'utilisation

Consignes de Sécurité

Avertissement POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L’ARRIÈRE).LES PIÈCES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L’UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION. ATTENTION RISQUE D’ÉLECTROCUTIONNE PAS OUVRIRCe symbole indique la présence d’une tension dangereuse dans l’appareil, présentant un risque d’électrocution ou de blessures.ATTENTION : POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, LA BROCHE LA PLUS LARGE DE LA FICHE DOIT ÊTRE TOTALEMENT INSÉRÉE DANS LE TROU PLUS LARGE.Ce symbole indique les directives importantes qui accompagnent le produit.AVERTISSEMENT • Afin de réduire tout risque d’incendie ou d’électrocution, n’exposez jamais cet appareil à la pluie ou à l’humidité.ATTENTION• Évitez toute projection d’eau sur l’appareil et ne posez jamais d’objet contenant un liquide dessus (ex : un vase).• La fiche permet de débrancher l’appareil et doit toujours être facilement accessible.• Cet appareil doit toujours être branché à une prise de courant alternatif reliée à la terre.• Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale, il faut donc que cette dernière soit facilement accessible.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LÁSER CLASE 1 PRODUIT LASER DE CLASSE 1Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1.L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifiées ci-dessus peuvent conduire à une exposition à des radiations dangereuses.ATTENTION• DES RAYONS LASER INVISIBLES SONT PRÉSENTS LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILLAGE SONT CIRCONVENUS. ÉVITEZ L'EXPOSITION AUX RAYONS. HT-E4500_XU_FRA_0316.indd 2HT-E4500_XU_FRA_0316.indd 2 2012-03-16 오후 4:49:172012-03-16 오후 4:49:17Français 3

01 Consignes de Sécurité

Rangement et gestion des disques

• Comment tenir le disque

- Des empreintes digitales ou

des rayures sur la surface

d'un disque peuvent altérer

la qualité du son et de l’image ou provoquer

- Évitez de toucher la surface du disque sur

laquelle les données ont été enregistrées.

- Tenez le disque par les bords afin de ne pas

laisser d’empreintes sur sa surface.

- Ne collez pas de papier ou d’adhésif sur le

• Nettoyage des disques

- En cas d’empreintes ou de saleté

sur un disque, nettoyez-le à l'aide

d'eau additionnée de détergent

doux et d’un chiffon doux.

- Lors de son nettoyage, essuyez le disque du

centre vers le bord.

- Rangement des disques

N’exposez pas le disque à la lumière directe

Stockez-le dans un endroit frais et aéré.

Rangez-le dans une pochette propre et

Précautions de manipulation

• Évitez toute projection d’eau sur l’appareil. Ne

posez jamais d’objet contenant un liquide (ex :

• Pour éteindre complètement l'appareil, vous

devez retirer le cordon d'alimentation de

la prise murale. Par conséquent, le cordon

d'alimentation doit être facilement accessible à

• Ne tenez pas le cordon d'alimentation avec les

Vous risquez de vous exposer à un choc

• Ne branchez pas plusieurs appareils électriques

sur une prise murale. Surcharger une prise

murale peut provoquer une surchauffe et donc

• Entretien du meuble

- Avant de brancher un composant sur cet

appareil, assurez-vous que celui-ci est hors

- Si vous déplacez soudainement l'appareil

d'un endroit froid à un endroit chaud, de la

condensation pourra se former sur les pièces

et la lentille, et occasionner des problèmes

de lecture. Dans pareil cas, débranchez

l'appareil et patientez deux heures avant de le

rebrancher sur la prise d’alimentation. Insérez

ensuite le disque et essayez à nouveau de le

• Si vous entendez un bruit inhabituel ou décelez

un dégagement anormal de fumée ou une odeur

suspecte, coupez immédiatement l’alimentation

et débranchez la fiche électrique de la prise

murale. Puis contactez le service après-vente

le plus proche pour obtenir de l’aide. N’utilisez

plus l'appareil. Utiliser l'appareil en l’état peut

provoquer un incendie ou un choc électrique.

• Pour éteindre complètement l'appareil, vous

devez retirer le cordon d'alimentation de

la prise murale. Par conséquent, le cordon

d'alimentation doit être facilement accessible à

Utilisation de la fonction 3D CONSIGNES IMPORTANTES RELATIVES À LA SANTÉ ET LA SÉCURITÉ EN CAS DE VISIONNAGE D'IMAGES 3D.

Lisez attentivement les consignes de sécurité avant

d'utiliser la fonction 3D.

• Certains utilisateurs peuvent ressentir une gêne

en visionnant des images de télévision en 3D,

comme par exemple des vertiges, des nausées

ou des maux de tête. Dès que vous ressentez

l'un de ces symptômes, arrêtez immédiatement

le visionnage en 3D, retirez les lunettes Active

3D et essayez de vous reposer.

• Le visionnage d'images en 3D sur une période

de temps prolongée peut occasionner une

fatigue oculaire. Dès que vous ressentez une

fatigue oculaire, cessez immédiatement le

visionnage en 3D, retirez les lunettes Active 3D

et essayez de vous reposer.

• Des enfants utilisant la fonction 3D doivent

être constamment surveillés par un adulte

Au moindre signalement de fatigue visuelle,

mal de tête, vertige ou nausée, interrompez

immédiatement le visionnage en 3D par les

enfants, et laissez-les se reposer.

• N'utilisez pas les lunettes Active 3D à d'autres

fins (comme lunettes de vue, de soleil ou de

protection, par exemple).

HT-E4500_XU_FRA_0316.indd 3HT-E4500_XU_FRA_0316.indd 3 2012-03-16 오후 4:49:182012-03-16 오후 4:49:18|

Consignes de Sécurité

• N'utilisez pas la fonction 3D ou les lunettes Active 3D en marchant ou en bougeant. En utilisant la fonction 3D ou en portant des lunettes Active 3D en cours de marche ou de mouvement, vous risquez de vous cogner contre des objets, de trébucher et/ou de tomber, et de vous blesser gravement. • Pour bénéficier du visionnage de contenus en 3D, connectez un appareil 3D (récepteur AV ou téléviseur compatible 3D) au port de sortie SORTIE HDMI de l'appareil à l'aide d'un câble HDMI haut débit. Veillez à porter des lunettes 3D avant de visionner le contenu 3D. • Le produit émet des signaux 3D uniquement via le câble HDMI connecté au port de sortie HDMI OUT. • La résolution de l'image vidéo en mode de lecture 3D étant déterminée par la définition de l'image vidéo 3D d'origine, vous ne pourrez pas modifier la résolution de l'image selon vos préférences. • Des fonctions telles que BD Wise, l'adaptation de la taille de l'écran ou le réglage de la résolution peuvent ne pas fonctionner correctement en mode de lecture 3D. • Il vous faut obligatoirement utiliser un câble HDMI haut débit pour garantir une émission appropriée du signal 3D. • Lorsque vous visionnez des images en 3D, assurez-vous de vous tenir éloigné du téléviseur à une distance équivalente à au moins trois fois la taille de l'écran. Par exemple, si vous avez un écran 46 pouces, vous devrez rester à une distance de 3,5 mètres (138 pouces) du téléviseur. - Positionnez l'écran à hauteur des yeux pour mieux apprécier l'image en 3D. • Lorsque l'appareil est connecté à plusieurs appareils 3D, l'effet 3D peut ne pas fonctionner correctement. • Ce lecteur ne convertit pas de contenus 2D en contenus 3D. • « Blu-ray 3D » et le logo « Blu-ray 3D » sont des marques de commerce de Blu-ray Disc Association. Copyright © 2012 Samsung Electronics Co.,Ltd.Tous droits réservés ; il est interdit de reproduire ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co.,Ltd. Licence • Dolby et le symbole représentant deux D sont des marques déposées de Dolby Laboratories. • Fabriqué sous licence sous les brevets américains Nº : 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 et d’autres brevets américains et internationaux accordés et en attente. DTS-HD, le symbole, et DTS-HD et le symbole qui lui est associé sont des marques déposées, et DTS-HD Master Audio | Essential est une marque déposée de DTS, Inc. Ce produit comporte des logiciels. © DTS, Inc. Tous droits réservés.• À PROPOS DES VIDÉOS DIVX : DivX® est un format vidéo numérique créé par la société DivX, LLC, filiale de Rovi Corporation. Ceci est un appareil DivX Certified® qui prend en charge la lecture des vidéos DivX. Pour obtenir les détails et en savoir plus sur les outils logiciels qui vous permettent de convertir vos fichiers au format vidéo DivX, consultez le site Web à l’adresse suivante : divx.com.À PROPOS DU FORMAT VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré afin de servir à visionner des films vidéo à la demande (VOD) au format DivX achetés dans le commerce. Pour obtenir votre code d’enregistrement, identifiez l’emplacement de la section DivX VOD dans le menu de configuration de votre appareil. Allez sur le site Web vod.divx.com pour obtenir de plus amples informations sur la procédure d’enregistrement.Les appareils DivX Certified® peuvent lire des vidéos DivX® dans une résolution HD de 1080p, y compris les programmes d’appel.DivX®, DivX Certified® et les logos qui leur sont associés sont des marques déposées de Rovi Corporation ou de ses filiales et font l’objet d’une licence. Cette norme est couverte par un ou plusieurs des brevets américains suivants : 7,295,673; 7,460,668; 7,515,710; 7,519,274 HT-E4500_XU_FRA_0316.indd 4HT-E4500_XU_FRA_0316.indd 4 2012-03-16 오후 4:49:192012-03-16 오후 4:49:19Français 5

01 Consignes de Sécurité

• Oracle et Java sont des marques déposées

de Oracle et/ou ses filiales. D'autres noms

mentionnés peuvent être des marques de

commerce de leurs propriétaires respectifs.

• Ce produit intègre la technique de protection

contre la copie applicable aux brevets

américains ainsi que d’autres droits de propriété

intellectuelle de Rovi Corporation. Il est interdit

de tenter de démonter l’appareil et d’en étudier

le fonctionnement en vue de le reproduire.

• Blu-ray Disc™, Blu-ray™ et les logos y afférents

sont des marques de commerce de Blu-ray

• iPad, iPhone, iPod, iPod classic, iPod nano,

iPod shuffle et iPod touch sont des marques de

commerce d’Apple Inc., déposées aux États-

Unis et dans d’autres pays.

Cet appareil utilise la technologie Cinavia qui

limite l'utilisation de copies non autorisées de

certains films et vidéos ainsi que leurs bandes

son disponibles dans le commerce. Lorsqu'une

utilisation interdite d'une copie non autorisée est

détectée, un message s'affiche et la lecture ou la

copie est interrompue.

Pour obtenir de plus amples informations sur la

technologie Cinavia, veuillez consulter le « Cinavia

Online Consumer Information Centre » (Centre

d'informations consommateur en ligne Cinavia)

à l'adresse http://www.cinavia.com. Pour toute

demande d'informations complémentaires par

courrier concernant Cinavia, envoyez une carte

postale comportant votre adresse postale à :

Cinavia Consumer Information Centre, P.O. Box

86851, San Diego, CA, 92138, États-Unis.

Cet appareil intègre une technologie brevetée

sous licence de Verance Corporation et qui

est protégée par le brevet américain 7 369

677 ainsi que par d'autres brevets américains

et internationaux accordés et en attente ainsi

que par des droits d'auteur et une protection

commerciale confidentielle pour certains

aspects de cette technologie. Cinavia est une

marque de commerce de Verance Corporation.

Copyright 2004-2010 Verance Corporation.

Tous droits réservés par Verance. Il est interdit

de tenter de démonter l’appareil et d’en étudier

le fonctionnement en vue de le reproduire.

• Avis de licence libre

- En cas d'utilisation de logiciels libres, les

licences libres sont disponibles dans le menu

CONSIGNES DE SÉCURITÉ 2 Avertissement3 Rangement et gestion des disques3 Précautions de manipulation3 Utilisation de la fonction 3D4 Copyright4 Licence MISE EN ROUTE 7 Compatibilité des disques et des formats8 Logos des disques pouvant être lus sur cet appareil11 Accessories12 Panneau avant12 Panneau arrière13 Télécommande BRANCHEMENTS 15 Connexion des enceintes16 Accessoires des enceintes17 Installation des enceintes sur le pied type Tallboy17 Connexion des enceintes18 Connexion du module de réception sans fil proposé en option20 Connexion de l’antenne FM20 Connexion à l’iPod/iPhone20 Fixation du noyau torique en ferrite au cordon d’alimentation de l'unité principale21 Connexion de l’appareil à un téléviseur 21

Méthode 1 Connexion à un téléviseur via un câble HDMI - Qualité optimale (Recommandé) 21

Méthode 2 Connexion à un téléviseur via un câble vidéo - Bonne qualité22 Connexion de périphériques externes 22

Méthode 1 ENTRÉE AUX : Connexion d’un composant analogique externe 22

Méthode 2 OPTIQUE : Connexion d’un composant audio numérique externe23 Connexion à un routeur réseau 23 Réseau câblé 23 Réseau sans fil PARAMÈTRES 24 Procédure de réglage des paramètres initiaux25 L’écran Accueil26 Accéder à l’écran Paramètres27 Fonctions du menu Paramètres31 Réseaux et Internet34 Mise à niveau du logiciel MEDIA PLAY 36 Écran AllShare Play37 Lecture des fichiers sur un périphérique de stockage USB ou sur l'iPod/iPhone37 Modèles d'iPod/iPhone pouvant être utilisés avec cet appareil38 L’écran Fonction38 Lecture des disques vidéo du commerce38 Lecture des disques audio du commerce39 Lecture d’un disque dont le contenu est enregistré par l’utilisateur39 Utilisation de la fonction Réseau AllShare41 Contrôle de la lecture Vidéo43 Contrôle de la lecture de Musique44 Visionnage des photos45 Utilisation du menu Outils lorsqu’un fichier est en surbrillance47 Ecouter la radio49 Utilisation des touches de contrôle d’effets spéciaux de la télécommande SERVICES RÉSEAU 50 Utilisation de Smart Hub52 BD-LIVE™ ANNEXES 53 Informations complémentaires59 Dépannage62 Caractéristiques techniques HT-E4500_XU_FRA_0316.indd 6HT-E4500_XU_FRA_0316.indd 6 2012-03-16 오후 4:49:202012-03-16 오후 4:49:20Français 7 | 02 Mise en Route Compatibilité des disques et des formats

Types de disques et contenus pouvant être lus sur cet appareil

Support Type de disque Détails VIDÉODisque Blu-rayDisque Blu-ray 3DDisque BD-ROM ou BD-RE/-R disc enregistré au format BD-RE.DVD-VIDEO, DVD-RW,DVD-R, DVD+RW,DVD+RDVD-VIDEO, disques DVD+RW/DVD-RW(V)/DVD-R/+R enregistrés qui ont été enregistrés et finalisés, ou un support de stockage USB possédant des contenus DivX, MKV, MP4.MUSIQUECD-RW/-R, DVD-RW/-R,BD-RE/-RMusique enregistrée sur des disques CD-RW/-R, DVD-RW/-R, BD-RE/-R ou un support de stockage USB possédant des contenus MP3 ou WMA.PHOTOCD-RW/-R, DVD-RW/-R,BD-RE/-RPhotos enregistrées sur des disques CD-RW/-R, DVD-RW/-R, BD-RE/-R ou un support de stockage USB possédant des contenus JPEG. | REMARQUE |

Selon le type de disque ou les conditions d'enregistrement, il se peut que certains disques CD-RW/-R et DVD-R ne puissent pas être lus sur cet appareil.

 Si un disque DVD-RW/-R n'a pas été enregistré correctement au format vidéo DVD, il ne pourra pas être lu.

Votre appareil ne lit pas les contenus ayant été enregistrés sur un disque DVD-R selon un débit binaire dépassant les 10 Mbps.

Il ne lit pas les contenus ayant été enregistrés sur un disque BD-R ou un périphérique USB selon un débit binaire dépassant les 30 Mbps.

La lecture peut être inopérante sur certains types de disque ou lorsque vous effectuez des opérations spécifiques telles que les

changements d'angle ou le réglage du format de l'image. Des informations détaillées concernant le disque sont inscrites sur le boîtier. Consultez-les si nécessaire.

Lors de la lecture d'un titre BD-J, il se peut que le chargement prenne plus de temps que pour un titre normal et que certaines fonctions s'exécutent plus lentement que d'habitude. Types de disques ne pouvant pas être lus sur cet appareil • HD DVD• Disque DVD-ROM/PD/MV, etc.• DVD-RAM• CD Super Audio (à l'exception de la couche CD)• DVD-RW (mode VR)• CVD/CD-ROM/CDV/CD-G/CD-I/LD (Les CD-G lisent des données audio uniquement et non des données graphiques.)• Disque DVD-R 3,9 Go enregistrable. | REMARQUE |

Il se peut que l'appareil ne réponde pas à toutes les commandes car certains disques Blu-ray, DVD et CD ne permettent qu'un fonctionnement limité ou spécifique et offrent certaines fonctions seulement lors de la lecture. Nous attirons votre attention sur le fait qu'il ne s'agit pas d'un dysfonctionnement de l'appareil.

Samsung ne peut garantir que cet appareil pourra lire tous les disques portant les logos Blu-ray, DVD ou CD car les formats évoluent

et des problèmes et erreurs peuvent se produire lors de la création d'un logiciel BD, DVD et CD et/ou la fabrication du disque.

Veuillez contacter le service après-vente de SAMSUNG pour toute question ou tout problème concernant la lecture des disques Blu-

ray, DVD ou CD sur cet appareil. Vous pouvez également vous reporter au manuel d'utilisation pour obtenir plus d'informations sur les restrictions en matière de lecture.

Il se peut que certains disques et DVD du commerce achetés en dehors de votre zone ne puissent pas être lus sur cet appareil.

HT-E4500_XU_FRA_0316.indd 7HT-E4500_XU_FRA_0316.indd 7 2012-03-16 오후 4:49:222012-03-16 오후 4:49:22|

Mise en Route Code régionalLes produits et les disques sont codés par région.Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne sera pas lu.Le code régional de ce lecteur figure sur le panneau arrière de l’appareil.Type de disqueCode régional Zone Disque Blu-ray A Amérique du Nord, Amérique centrale, Amérique du Sud, Corée, Japon, Taïwan, Hong Kong et Sud-Est asiatique. B Europe, Groenland, France d'outre-mer, Moyen-Orient, Afrique, Australie et Nouvelle-Zélande. C Inde, Chine, Russie, Asie centrale et Asie du Sud.DVD VIDÉO 1 États-Unis, Territoires organisés des États-Unis et Canada 2 Europe, Japon, Moyen-Orient, Égypte, Afrique du Sud, Groenland 3 Taïwan, Corée, Philippines, Indonésie, Hong Kong 4 Mexique, Amérique du Sud, Amérique centrale, Australie, Nouvelle-Zélande, Îles du Pacifique, Caraïbes 5 Russie, Europe de l’Est, Inde, majorité des pays d’Afrique, Corée du Nord, Mongolie 6 Chine | REMARQUE |

 Si le code régional d'un disque Blu-ray/DVD ne correspond pas à celui de l'appareil, ce dernier ne peut pas lire le disque.Logos des disques pouvant être lus sur cet appareilDisque Blu-ray Disque Blu-ray 3DBD-LIVE DolbyDTS DivXNorme de lecture PAL au Royaume-Uni, en France, en Allemagne, etc. Java Formats pris en chargePrise en charge des fichiers musicauxExtension de fichierConteneurCodec audioPlage de prise en charge*.mp3 MP3 MP3 -*.wma

WMA WMA Compatibilité avec le format WMA version 10 * Taux d'échantillonnage (en kHz) - 8, 11, 16, 22, 32, 44,1, 48* Débits binaires - Tous les débits binaires dans la plage allant de 5 kbps à 384 kbps HT-E4500_XU_FRA_0316.indd 8HT-E4500_XU_FRA_0316.indd 8 2012-03-16 오후 4:49:232012-03-16 오후 4:49:23Français 9

Prise en charge des fichiers vidéo

Conteneur Codec vidéo

- Même lorsqu'un fichier est codé selon un codec pris en charge mentionné ci-dessus, ce fichier peut ne

pas être lu en cas de problème au niveau de son contenu.

- La lecture normale ne sera pas garantie si les informations relatives au conteneur du fichier sont

erronées ou si le fichier lui-même est corrompu.

- Les fichiers ayant un débit binaire ou une vitesse de défilement supérieur(e) à la normale peuvent

présenter des discontinuités lors de la lecture.

HT-E4500_XU_FRA_0316.indd 9HT-E4500_XU_FRA_0316.indd 9 2012-03-16 오후 4:49:262012-03-16 오후 4:49:26|

Mise en Route - La fonction Recherche (Saut) sera indisponible si la table d'indexage du fichier est corrompue. - Lors de la lecture d'un fichier à distance via une connexion réseau, la lecture vidéo peut présenter des discontinuités en fonction de la vitesse du réseau.

 Décodeur vidéo - Prend en charge le format H.264 de niveau 4.1 - Ne prend pas en charge les formats H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 et AVCHD - MPEG4 SP, ASP :Inférieure à 1280 x 720 : 60 images maxi.Supérieure à 1280 x 720 : 30 images maxi. - Ne prend pas en charge le format GMC 2 ou supérieur

 Décodeur audio - Prend en charge les formats WMA 7, 8, 9 et STD - Ne prend pas en charge les formats multicanaux WMA 9 PRO lorsque le nombre de canaux est supérieur à 2 ou si les fichiers demandent un décodage audio des données sans perte. - Ne prend pas en charge le taux d'échantillonnage WMA de 22050 Hz mono 

Formats des fichiers de sous-titrage DivX

pris en charge *.ttxt, *.smi, *.srt, *.sub, *.txt Remarques sur la connexion USB • Cet appareil prend en charge les supports de stockage USB, les lecteurs MP3, les caméras numériques et les lecteurs de carte USB.• Cet appareil ne gère pas les noms de dossier ou de ficher dépassant 128 caractères.• Il peut ne pas être compatible avec certains périphériques USB ou certaines caméras numériques.• Il prend en charge les systèmes de fichiers FAT 16, FAT 32 et NTFS • Effectuez la connexion des périphériques USB directement au port USB de l'appareil. La connexion via un câble USB peut causer des problèmes de compatibilité.• L’insertion de plusieurs périphériques de mémoire dans un lecteur multicarte peut entraîner le dysfonctionnement de celui-ci.• L'appareil ne prend pas en charge le protocole PTP. • Ne déconnectez pas un périphérique USB durant un processus de « chargement ».• Plus la résolution de l’image est élevée, plus le délai d'affichage de cette image est long.• Cet appareil ne peut pas lire les fichiers MP3 de type DRM (Gestion des droits numériques) téléchargés depuis des sites commerciaux.• Votre appareil ne prend en charge que les vidéos dont la vitesse de défilement des images est inférieure à 30 fps.• Il ne prend en charge que les périphériques de classe de stockage de masse (MSC) USB tels que les clés USB et les disques durs USB. (HUB n'est pas disponible.)• Certains disques durs USB, lecteurs multicartes et clés USB peuvent ne pas être compatibles avec cet appareil.• Si certains périphériques USB requièrent une puissance excessive, ils pourront être limités par le dispositif de sécurité du circuit.• Si la lecture à partir d'un disque dur USB est instable, fournissez-lui une alimentation supplémentaire en branchant le disque dur dans une prise murale. Si le problème persiste, contactez le fabricant du disque dur USB.• Vous devez retirer le périphérique de stockage USB en toute sécurité (en exécutant la fonction « Retirer péri. USB » pour éviter d'endommager la mémoire USB.Appuyez sur le bouton HOME pour accéder au menu d'accueil, appuyez sur le bouton JAUNE (C) puis sur le bouton E

. • SAMSUNG ne peut être tenu responsable de la corruption de fichiers de données ou de la perte de données. AVCHD

(Codec vidéo avancé haute définition) • Cet appareil prend en charge les disques au format AVCHD. Ces disques sont normalement enregistrés et lus sur des caméscopes.• Le format AVCHD est un format vidéo numérique haute définition.• Le format MPEG-4 AVC/H.264 compresse les images de manière plus efficace que le format de compression d'image conventionnel.• Certains disques AVCHD utilisent le format « x.v.Colour ». Cet appareil peut lire les disques AVCHD faisant appel au format « x.v.Colour ».• « x.v.Colour » est une marque de commerce de Sony Corporation.• « AVCHD » et le logo AVCHD sont des marques de commerce de Matsushita Electronic Industrial Co., Ltd. et de Sony Corporation. HT-E4500_XU_FRA_0316.indd 10HT-E4500_XU_FRA_0316.indd 10 2012-03-16 오후 4:49:262012-03-16 오후 4:49:26Français 11 |

En fonction des conditions d’enregistrement, il est possible que certains disques au format AVCHD ne puissent pas être lus.

Les disques au format AVCHD doivent être finalisés.

Le format « x.v.Colour » offre une gamme de couleurs plus large qu’un DVD de caméscope normal.

Il est possible que certains disques de format DivX, MKV ou MP4 ne puissent pas être lus, selon leur résolution d’image

vidéo et leur vitesse de défilement.

Vérifiez que les accessoires ci-dessous sont fournis.

/ CH TV SOURCE RDS DISPLAYPTY- PTY SEARCH PTY+

TA FULL SCREEN REPEATHOME Câble vidéo Manuel d'utilisation

(Pour le cordon d’alimentation)

Antenne FM Noyau torique en ferrite Télécommande/Piles (taille AAA)

Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence

uniquement et peuvent différer de l'apparence du produit réel.

Des frais supplémentaires pourront vous être facturés dans les cas suivants :

a. vous demandez l'intervention d'un ingénieur mais il s'avère que l'appareil ne présente aucune

anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).

vous portez l'unité à un centre de réparation mais il s'avère que celle-ci ne présente aucune

défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre

domicile ne soit effectué(e).

HT-E4500_XU_FRA_0316.indd 11HT-E4500_XU_FRA_0316.indd 11 2012-03-16 오후 4:49:272012-03-16 오후 4:49:27|

Pour mettre à niveau le logiciel du produit via la prise de l'hôte USB, vous devez utiliser une carte mémoire flash USB.

 Lorsque l'appareil affiche le menu du disque Blu-ray, vous ne pouvez pas lancer la vidéo en appuyant sur le bouton 6

situé sur l'appareil ou la télécommande. Pour lire la vidéo, sélectionnez Lire la vidéo ou Démarrer dans le menu du disque puis appuyez sur le bouton E

SPEAKERS OUT CENTER SUBWOOFER FRONT L SURROUND L FRONT R SURROUND R L R WIRELESS WIRELESS LAN (LAN SANS FIL)PRISE LAN ENTRÉE AUDIO NUMÉRIQUE EXTÉRIEURE (OPTIQUE)SORTIE HDMIANTENNE FMPRISES DE SORTIE DES ENCEINTESSORTIE VIDÉOCONNEXION CARTE TX(SANS FIL)ENTRÉE AUXVENTILATEUR | REMARQUE |

 Veillez à prévoir un minimum d'espace libre de 10 cm sur tous les côtés du Home cinéma dans le but de garantir une ventilation appropriée. Veillez à ne pas obstruer le ventilateur ou les orifices d’aération. HT-E4500_XU_FRA_0316.indd 12HT-E4500_XU_FRA_0316.indd 12 2012-03-16 오후 4:49:302012-03-16 오후 4:49:30Français 13 | 02 Mise en Route Télécommande

Boîtier de la télécommande

FUNCTIONDISC MENU TITLE MENU MUTE S/W LEVELTOOLSRETURN EXIT INFO MO/ST 3D SOUNDSOUND'ĺ' vTuner

TA FULL SCREEN REPEATHOME Permet d'allumer et d'éteindre l'appareil.Pour passer en mode Home Cinéma, appuyez sur la touche BD. Appuyez sur les touches numériques pour commander les options.Appuyez sur ces touches pour effectuer un saut vers l'arrière ou l'avant.Permet de régler le volume.Permet de couper le son momentanément.Appuyez sur cette touche pour afficher le mode plein écran sur un téléviseur.Appuyez sur cette touche pour passer à l’écran Accueil.Sélectionnez les éléments de menu à l’écran, puis changez la valeur du menu sélectionné.Permet de revenir au menu précédent.Ces touches sont utilisées à la fois pour les menus de l'appareil et certaines fonctions liées aux disques Blu-ray.Appuyez sur cette touche pour visualiser le menu du disque.Appuyez sur cette touche pour utiliser le menu Outils.Appuyez sur cette touche pour utiliser Smart Hub.Permet de sélectionner la langue audio du disque.Pour passer en mode TV, appuyez sur la touche TV.Appuyez ici pour arrêter ou démarrer la lecture d'un disque.Appuyez sur cette touche pour rechercher du contenu.Permet d'utiliser la fonction vTuner.Appuyez sur cette touche pour appliquer les effets sonores.Permet de régler l'heure de mise en veille de l'appareil.Appuyez pour sélectionner le mode de Blu-ray (AUX, BD/DVD, etc.). ou Appuyez ici pour sélectionner le mode vidéo du téléviseur.Permet de sélectionner les réglages MONO ou STEREO pour les radiodiffusions.Appuyez sur ces touches pour effectuer une recherche vers l'arrière ou l'avant.Appuyez sur cette touche pour suspendre la lecture d’un disque.Permet de rechercher les stations FM actives et de changer les canaux en conséquence.Permet de régler le niveau du caisson de bassesPermet d'accéder au menu contextuel/menu titre.Appuyez sur cette touche pour quitter le menu.Permet d'afficher les informations relatives à la lecture, en cours de lecture d'un disque Blu-ray/DVD.Permet de configurer une fréquence radio préréglée.Permet de répéter la lecture d’un titre, d’un chapitre, d’une piste ou d’un disque.Appuyez sur cette touche pour bénéficier d'une vidéo 2D ordinaire en mode 3D.Permet de sélectionner la langue de sous-titrage du disque.Appuyez sur cette touche pour appliquer l'effet sonore 3D.Permet d’ouvrir et de fermer le tiroir disque.Utilisez la fonction RDS pour recevoir des stations FM. HT-E4500_XU_FRA_0316.indd 13HT-E4500_XU_FRA_0316.indd 13 2012-03-16 오후 4:49:322012-03-16 오후 4:49:32|

Insertion des piles dans la télécommande Taille des piles : AAA 21

 Veillez à faire correspondre les extrémités « + » et « - » des piles avec le dessin situé à l’intérieur du compartiment.

 Sur la base d’une utilisation classique, la durée de vie des piles est d’environ un an.

 La portée de la télécommande en ligne droite est d'environ 7 mètres par rapport à l'appareil. Réglage de la télécommande Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande.Lors du contrôle d'un téléviseur à l’aide de cette télécommande 1 . Appuyez sur la touche TV pour régler la télécommande en mode TV. 2 . Allumez votre téléviseur. 3 . Tout en maintenant la touche MARCHE/ARRÊT appuyée, saisissez le code correspondant à la marque de votre téléviseur. • Si plusieurs codes correspondant à votre téléviseur figurent dans le tableau, saisissez-les les uns après les autres afin de déterminer quel code fonctionne. • Exemple : Dans le cas d'un téléviseur SamsungTout en maintenant MARCHE/ARRÊT appuyée, utilisez les touches numériques pour saisir 00. Si cela ne fonctionne pas, essayez 15, puis 16, etc. 4 . Si le téléviseur s'éteint, le réglage est terminé. • Vous pouvez utiliser les touches MARCHE/ARRÊT TV, VOLUME, CANAL ainsi que les touches numériques (0 à 9). | REMARQUE |

 Il est possible que la télécommande ne soit pas compatible avec certaines marques de téléviseurs. Il est également possible que certaines fonctions ne puissent pas être activées en fonction de la marque de votre téléviseur.

 La télécommande fonctionne par défaut avec les téléviseurs Samsung.Codes TV utilisablesMarque CodeAdmiral (M.Wards)56, 57, 58A Mark 01, 15 Anam 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14AOC 01, 18, 40, 48Bell & Howell (M.Wards)57, 58, 81Brocsonic 59, 60Candle 18Cetronic 03Citizen 03, 18, 25Cinema 97Classic 03Concerto 18Contec 46Coronado 15Craig 03, 05, 61, 82, 83, 84Croslex 62Crown 03Curtis Mates 59, 61, 63CXC 03Daewoo02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90Daytron 40Dynasty 03Emerson03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85Fisher 19, 65Funai 03Futuretech 03General Electric (GE)06, 40, 56, 59, 66, 67, 68Hall Mark 40Hitachi 15, 18, 50, 59, 69Inkel 45JC Penny 56, 59, 67, 86JVC 70KTV 59, 61, 87, 88KEC 03, 15, 40KMC 15LG (Goldstar)01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44Luxman 18LXI (Sears)19, 54, 56, 59, 60, 62, 63, 65, 71Magnavox15, 17, 18, 48, 54, 59, 60, 62, 72, 89Marantz 40, 54Matsui 54MGA 18, 40Marque CodeMitsubishi/MGA18, 40, 59, 60, 75MTC 18NEC 18, 19, 20, 40, 59, 60Nikei 03Onking 03Onwa 03Panasonic06, 07, 08, 09, 54, 66, 67, 73, 74Penney 18Philco03, 15, 17, 18, 48, 54, 59, 62, 69, 90Philips15, 17, 18, 40, 48, 54, 62, 72Pioneer 63, 66, 80, 91Portland 15, 18, 59Proton 40Quasar 06, 66, 67Radio Shack 17, 48, 56, 60, 61, 75RCA/Proscan18, 59, 67, 76, 77, 78, 92, 93, 94Realistic 03, 19Sampo 40Samsung00, 15, 16, 17, 40, 43, 46, 47, 48, 49,59, 60, 98Sanyo 19, 61, 65Scott 03, 40, 60, 61Sears 15, 18, 19Sharp 15, 57, 64Signature 2000 (M.Wards)57, 58Sony 50, 51, 52, 53, 55Soundesign 03, 40Spectricon 01SSS 18Sylvania18, 40, 48, 54, 59, 60, 62Symphonic 61, 95, 96Tatung 06Techwood 18Teknika 03, 15, 18, 25TMK 18, 40Toshiba 19, 57, 63, 71Vidtech 18Videch 59, 60, 69Wards15, 17, 18, 40, 48, 54, 60, 64Yamaha 18York 40Yupiteru 03Zenith 58, 79Zonda 01Dongyang 03, 54 HT-E4500_XU_FRA_0316.indd 14HT-E4500_XU_FRA_0316.indd 14 2012-03-16 오후 4:49:342012-03-16 오후 4:49:34Français 15 | 03 Branchements Branchements Dans ce chapitre, vous trouverez plusieurs méthodes vous expliquant comment connecter votre appareil à d’autres composants externes.Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez le cordon d'alimentation. Connexion des enceintes Enceintes avantPlacez les enceintes face à votre position d’écoute en les orientant vers vous (d’environ 45°). Positionnez-les de manière à ce que les haut-parleurs d’aigus se situent à la hauteur de vos oreilles. Alignez la face avant des enceintes avant avec la face avant de l’enceinte centrale ou avancez-les légèrement par rapport à l’enceinte centrale.Enceinte centraleIl est préférable d’installer l’enceinte centrale à la même hauteur que les enceintes avant. Vous pouvez également l’installer directement sur ou sous le téléviseur.Enceintes ambiophoniquesPlacez les enceintes ambiophoniques de chaque côté de votre position d’écoute. Si vous ne disposez pas d’assez de place, positionnez-les face à face. Elles doivent être situées à environ 60 à 90 cm de vos oreilles et légèrement inclinées vers le sol. * Contrairement aux enceintes avant et centrale, les enceintes ambiophoniques servent principalement pour les effets sonores. Elles n’émettent donc pas de son en permanence.Caisson de gravesLa position du caisson de graves n’a pas d’importance. Vous pouvez l’installer où vous voulez.Position de l’appareilPosez-le sur un support, sur une étagère ou sous un meuble TV.Choix de la position d’écouteLa position d’écoute doit être située à une distance équivalente à environ 2,5 à 3 fois la taille de l’écran du téléviseur. Si vous avez par exemple un écran 46 pouces, situez les positions d’écoute entre 2,92 et 3,5 m de l'écran.Avant (G)Ambiophonique (G)Ambiophonique (D)Avant (D)AppareilCentreCaisson de graves HT-E4500_XU_FRA_0316.indd 15HT-E4500_XU_FRA_0316.indd 15 2012-03-16 오후 4:49:362012-03-16 오후 4:49:36|

Accessoires des enceintes

Installation des enceintes sur le pied type Tallboy

* Modèle HT-E4530 uniquement – Enceintes avant

* Modèle HT-E4550 uniquement – Enceintes avant/ambiophoniques

1. Retournez le socle et emboîtez-le sur le pied.

2. Utilisez un tournevis pour insérer les vis dans

les 3 orifices marqués.

3. Redressez le câble pour enceinte fourni et

insérez-le dans l’orifice au centre du socle.

4. Branchez l'enceinte supérieure au pied ainsi

5. À l’aide d’un tournevis, serrez une vis dans le

sens des aiguilles d'une montre dans le trou

situé à l’arrière de l’enceinte.

Puis, connectez le câble de l'enceinte.

6. Telle est l’apparence une fois l’enceinte

Respectez cette procédure pour installer

Connexion des enceintes

* Modèle HT-E4530 uniquement – Enceintes avant

* Modèle HT-E4550 uniquement – Enceintes avant/ambiophoniques

1. Chaque ensemble de câble d'enceinte doit être relié à l'enceinte

correspondante. Pour cela, la prise avec le codage couleur sur chaque

ensemble doit correspondre à l'autocollant coloré situé sur la face

inférieure de chaque enceinte.

2. Pour fixer le câble d'enceinte à chaque enceinte :

a. Appuyez sur la languette rouge située à l’arrière de l’enceinte, insérez le

câble rouge, puis relâchez la languette.

b. Appuyez sur la languette noire située à l’arrière de l’enceinte, insérez le

câble noir, puis relâchez la languette.

3. Branchez les fiches des câbles d'enceinte à l’arrière de l'appareil en respectant les couleurs entre les

fiches et les prises femelles des enceintes.

Module de réception sans fil

Pour le modèle HT-E4500

Pour le modèle HT-E4500

Reportez-vous à la page 16 pour les enceintes des modèles HT-E4530/HT-E4550.

Reportez-vous à la page 16 pour les enceintes des modèles HT-E4530/HT-E4550.

Connexion du module de réception sans fil proposé en option

Pour effectuer une connexion sans fil des enceintes ambiophoniques, vous devez faire l’acquisition d’un

module de réception sans fil et d’une carte TX auprès de votre distributeur Samsung.

• Ce produit doit être connecté au module SWA-5000 uniquement.

HT-E4500_XU_FRA_0316.indd 18HT-E4500_XU_FRA_0316.indd 18 2012-03-16 오후 4:50:092012-03-16 오후 4:50:09Français 19

1. Suivez les étapes 1 à 3 comme indiqué à la page précédente.

2. Après avoir vérifié que l’appareil est hors tension, insérez la carte

TX dans le port de connexion de la carte TX (WIRELESS), à l’arrière

• Tenez la carte TX de telle manière que l’inscription « SANS FIL »

soit dirigée vers le haut et insérez-la dans le port.

• La carte TX permet les communications entre l’appareil et le

module de réception sans fil.

3. Connectez les enceintes ambiophoniques gauche et droite

au module de réception sans fil. À nouveau, respectez la

correspondance entre la couleur des fiches et celle des prises du

module de réception sans fil.

4. Branchez le cordon d’alimentation du module de réception sans fil à la prise murale.

5. Mettez l’appareil sous tension. L’appareil et le module de réception sans fil communiquent à présent

entre eux et le son est émis par les enceintes ambiophoniques.

Si vous souhaitez installer l'appareil au mur, fixez les vis ou les clous fermement au mur et utilisez pour l'installation les orifices situés à

l'arrière de l'enceinte.

Cependant, lorsque vous installez l'appareil au mur, les accessoires (clous ou vis) et l'installation ne sont pas fournis par notre entreprise.

Ne laissez pas jouer des enfants avec ou à proximité des enceintes. Ils peuvent se blesser en cas de chute d'une enceinte.

Lors du raccordement des câbles d'enceinte aux enceintes, assurez-vous que la polarité (+/ –) est correcte.

(uniquement pour le modèle HT-E4530/HT-4550)

Conservez l'enceinte de caisson de graves hors de portée des enfants afin d'éviter qu'ils ne mettent leurs mains ou des objets étrangers

dans le conduit (orifice) de l'enceinte du caisson de graves.

N'accrochez pas le caisson de graves au mur à l'aide du conduit (orifice).

N’insérez pas d’autre carte que la carte TX adaptée au produit.

Si vous insérez une carte TX différente, vous risquez d’endommager l’appareil et d'être dans l'incapacité de retirer la carte.

N'insérez pas la carte TX haut dirigé vers le bas ou à l'envers.

Insérez la carte TX lorsque l’appareil est hors tension. L’insertion de la carte alors que le module est allumé peut entraîner des problèmes.

L’antenne de réception sans fil est intégrée au module de réception sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité.

Pour un résultat d’écoute optimal, assurez-vous que la zone autour du module de réception sans fil est bien dégagée.

Si aucun son n’est émis par les enceintes ambiophoniques sans fil, basculez en mode Dolby Pro Logic II.

En mode 2-CH, aucun son n’est émis par les enceintes ambiophoniques sans fil.

Si vous placez une enceinte à proximité de votre téléviseur, la couleur des images peut être déformée en raison du champ magnétique.

Placez le module de réception sans fil en arrière de la position d’écoute. Si le module de réception sans fil est situé trop près de l’appareil,

le son émis par les enceintes peut être interrompu en raison d’interférences.

Si vous utilisez un appareil tel qu’un four à micro-ondes, une carte LAN sans fil ou tout autre périphérique utilisant la fréquence 2,4/5,8

GHz à proximité de l'appareil, vous pourrez provoquer une coupure de son en raison des interférences.

La distance maximale de transmission entre l’appareil et le module de réception sans fil est d’environ 10 m, mais elle peut varier en

fonction de l’environnement de fonctionnement. Si l’appareil et le module de réception sans fil sont séparés par un mur en béton armé ou

en métal, le système est susceptible de ne pas fonctionner du tout, car l'onde radio ne traverse pas le métal.

Si l'appareil n’établit pas de connexion sans fil, vous devez exécuter un réglage ID entre l'appareil et le module de réception sans fil.

Éteignez l’appareil, puis appuyez sur les touches « 0 »

« 5 » de la télécommande. Allumez le module de réception sans fil.

Puis, appuyez sur le bouton « ID SET » situé à l'arrière du module de réception sans fil et maintenez-le enfoncé pendant 5 secondes. Enfin,

mettez l’appareil sous tension.

5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT Carte TX HT-E4500_XU_FRA_0316.indd 19HT-E4500_XU_FRA_0316.indd 19 2012-03-16 오후 4:50:112012-03-16 오후 4:50:11|

SPEAKERS OUT CENTER R SUBWOOFER FRONT F F L SURROUND L FRONT R SURROUND R L R FM ANT Antenne FM (fournie)

1 . Branchez l’antenne FM fournie dans la prise FM ANTENNA.

2 . Déplacez progressivement le fil de l’antenne jusqu’à trouver une position dans laquelle la réception

est de qualité, fixez-le ensuite solidement à un mur ou une autre surface solide.

Cet appareil ne reçoit pas les émissions AM.

Connexion à l’iPod/iPhone

Branchez un iPod/iPhone à l'aide d'un câble USB sur le port USB avant.

5V 500mA Fixation du noyau torique en ferrite au cordon d’alimentation de l'unité principale

Fixez un noyau torique en ferrite au cordon

d’alimentation de l'unité principale, afin d’empêcher la

génération d’interférences RF à partir de signaux radio.

1. Tirez sur la languette de fixation du noyau torique

en ferrite pour l’ouvrir.

2. Enroulez en boucle le cordon d’alimentation de

l'unité principale deux fois.

3. Reliez le noyau torique en ferrite au cordon

d’alimentation de l'unité principale, tel qu’indiqué

sur la figure puis appuyez dessus jusqu’à ce qu’il

Connexion de l'appareil à un téléviseur

Sélectionnez la méthode 1 ou la méthode 2.

• Si vous avez réglé la télécommande de l'appareil pour commander votre téléviseur, appuyez sur la touche TV SOURCE

de la télécommande puis sélectionnez la source externe correcte parmi la liste des sources du téléviseur (HDMI, Entrée

vidéo, etc.) pour visualiser une vidéo à partir du Home cinéma.

5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT AUX IN VIDEO OUT OPTICALDIGITALAUDIO INFM ANTIMPEDANCE : 3SPEAKERS OUTCENTERSUBWOOFERFRONT L SURROUND L FRONT R SURROUND R L R WIRELESS HDMI OUT AUX IN VIDEO OUT OPTICAL DIGITAL AUDIO IN FM ANT L R VIDEO IN HDMI IN Méthode 1 Méthode 2

Méthode 1 Connexion à un téléviseur via un câble HDMI - Qualité optimale (Recommandé)

À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT située à l'arrière de l'appareil à la

prise HDMI IN de votre téléviseur.

Si le téléviseur prend en charge la fonction ARC, vous pouvez écouter le son de votre téléviseur depuis

votre Home cinéma juste en connectant ce câble.

Méthode 2 Connexion à un téléviseur via un câble vidéo - Bonne qualité

À l'aide du câble vidéo fourni, connectez la prise VIDEO OUT située à l'arrière de l'appareil à la prise

VIDEO IN de votre téléviseur.

La prise de sortie VIDÉO émet toujours en résolution 576i/480i quelle que soit la valeur réglée dans le menu de

Ne connectez pas l’appareil via un magnétoscope. Les signaux vidéo alimentés via les magnétoscopes peuvent être soumis

à des systèmes de protection du droit d'auteur, et l'image pourra de ce fait paraître déformée sur le téléviseur.

HT-E4500_XU_FRA_0316.indd 21HT-E4500_XU_FRA_0316.indd 21 2012-03-16 오후 4:50:142012-03-16 오후 4:50:14|

Connexion de périphériques externes

Pour sélectionner le mode correct pour un périphérique externe, appuyez sur la touche FUNCTION. Chaque appui sur cette touche change le mode selon cet ordre : BD/DVD  D. IN  AUX  R. IPOD 

FM5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT AUX IN VIDEO OUT OPTICALDIGITALAUDIO INFM ANTIMPEDANCE : 3SPEAKERS OUT CENTER SUBWOOFER FRONT L SURROUND L FRONT R SURROUND R L R WIRELESS HDMI OUT AUX IN VIDEO OUT OPTICAL DIGITAL AUDIO IN FM ANT L R OPTICAL OUTAUDIO OUT R Rouge

W Blanc Méthode 1 Méthode 2 Périphériques

externes (Câble non fourni.) (Câble non fourni.) Méthode 1 ENTRÉE AUX : Connexion d’un composant analogique externe En utilisant un câble audio RCA (non fourni), connectez la prise d'Entrée AUDIO située sur l'appareil à la prise de Sortie AUDIO située sur le composant analogique externe.  Sélectionnez le mode AUX.

• Assurez-vous de faire correspondre les couleurs des fiches des câbles avec celles des prises d'entrée et de sortie.

Méthode 2 OPTIQUE : Connexion d’un composant audio numérique externe Pour connecter la sortie audio numérique des composants à signaux numériques tels que les récepteurs câble/satellite (décodeur).En utilisant un câble optique numérique (non fourni), connectez la prise d'Entrée Audio numérique optique située sur l'appareil à la prise de Sortie optique numérique située sur le périphérique numérique externe.  Sélectionnez le mode D. IN. | REMARQUE |

Pour visionner un film depuis votre récepteur câble/satellite, vous devez connecter sa prise de sortie vidéo directement à votre téléviseur.

 Ce système prend en charge les fréquences d’échantillonnage numériques de 32 kHz minimum provenant de composants numériques externes.

 Ce système prend en charge uniquement les données audionumériques DTS et Dolby. Les données audio MPEG, un format type train de bits n'est pas pris en charge. HT-E4500_XU_FRA_0316.indd 22HT-E4500_XU_FRA_0316.indd 22 2012-03-16 오후 4:50:162012-03-16 오후 4:50:16Français 23 |

Connexion à un routeur réseau

Vous pouvez connecter votre appareil à votre

routeur réseau en utilisant l'une des méthodes

illustrées ci-dessous.

(avec routeur intégré)

Il est possible que l'accès Internet au serveur de mise à

jour des logiciels Samsung ne soit pas autorisé, selon le

routeur que vous utilisez ou le contrat établi avec votre

fournisseur d'accès. Pour de plus amples informations,

contactez votre fournisseur d'accès Internet.

Les utilisateurs DSL doivent passer par un routeur pour

la connexion au réseau.

Pour utiliser la fonction AllShare Play, vous devez

connecter l’ordinateur au réseau, tel qu’indiqué sur la

La connexion peut être câblée ou sans fil.

Cet appareil est compatible avec l’adaptateur LAN sans

fil Samsung uniquement. (Non fourni) (Nom du modèle :

- L’adaptateur LAN sans fil Samsung est vendu

séparément. Contactez un distributeur Samsung

Electronics pour effectuer l’acquisition de cet élément.

Vous devez utiliser un séparateur IP sans fil qui prend en

charge IEEE 802.11 a/b/g/n. (n est recommandé pour un

fonctionnement stable du réseau sans fil.)

Le réseau LAN sans fil, de par sa nature, est prédisposé

à provoquer des interférences selon les conditions

d'utilisation (performance du routeur, distance, obstacles,

interférences provenant d'autres appareils radio, etc.).

Réglez le séparateur IP sans fil en mode d'infrastructure.

Le mode ad-hoc n’est pris en charge.

Le Home cinéma prend uniquement en charge les

protocoles de sécurité suivants :

1) Mode d'authentification : WEP, WPAPSK, WPA2PSK

2) Type de cryptage : WEP, AES

Pour la fonction AllShare Play, un ordinateur doit être

connecté au réseau comme indiqué sur la figure.

HT-E4500_XU_FRA_0316.indd 23HT-E4500_XU_FRA_0316.indd 23 2012-03-16 오후 4:50:172012-03-16 오후 4:50:17|

Procédure de réglage des

paramètres initiaux • Le menu Accueil n'apparaîtra pas si vous ne configurez pas les paramètres initiaux.• L'affichage à l'écran (OSD) peut changer sur cet appareil après la mise à niveau de la version du logiciel.• Les étapes d'accès peuvent varier selon le menu sélectionné.1 . Mettez votre téléviseur sous tension après avoir connecté l'appareil, puis mettez ce dernier à son tour sous tension. Lorsque vous mettez l'appareil sous tension pour la première fois, il affiche automatiquement l'écran Langue des paramètres initiaux.2 . Utilisez les touches ▲▼◄► de la télécommande pour sélectionner la langue souhaitée, puis appuyez deux fois sur la touche E . L’écran Démarrer s’affiche.3 . Appuyez sur la touche E pour démarrer la configuration. L'écran Paramètres réseau apparaît.Configuration > Paramètres réseau (1/5)PrécédentIgnorerSuivantAucun câble réseau ou Samsung Wireless LAN Adapter connecté.Branchez un câble réseau ou un Samsung Wireless LAN Adapter.4 . Branchez le câble réseau ou insérez l’adaptateur LAN sans fil Samsung. <En cas de câble réseau connecté> Câble réseau connecté.Appuyez sur Suivant pour configurer vos paramètres de réseau câblé.Pour vous connecter à votre réseau sans fil, branchez un Samsung Wireless LAN Adapter.PrécédentIgnorerSuivantConfiguration > Paramètres réseau (1/5)5 . Appuyez sur la touche E pour configurer la connexion au réseau câblé de l’appareil ou pour sélectionner Ignorer, puis appuyez sur la touche E pour sauter la configuration réseau. Si vous sélectionnez Ignorer, passez à l'Étape 9.6 . Si la connexion est réussie, l'écran Connexion terminée apparaît. Sélectionnez Suivant et appuyez sur le bouton E . L'écran Mise à jour logicielle apparaît. | REMARQUE |

 Si la connexion a échoué, sélectionnez Suivant et appuyez sur le bouton E . Après avoir terminé la procédure des réglages initiaux, allez à « Réseau câblé » en page 31 pour configurer la connexion du réseau câblé de l'appareil.7 . Pour mettre à niveau le logiciel, sélectionnez MàJ maintenant et appuyez sur le bouton E . Pour sauter la mise à niveau, sélectionner Mettre à jour ultér., appuyez sur le bouton E , puis passez à l'Étape 9. | REMARQUE |

 Si vous avez sauté la configuration réseau, vous devez sauter également la mise à niveau du logiciel.8 . Si une mise à niveau du logiciel est disponible, l'appareil télécharge et installe cette mise à niveau. Ceci peut prendre un certain temps. Si aucune mise à niveau du logiciel n'est disponible, le message « Aucune nouvelle mise à jour logicielle à télécharger. Vous disposez déjà de la version la plus récente. » apparaît. Appuyez ensuite sur le bouton E . L'écran Format TV apparaît. HT-E4500_XU_FRA_0316.indd 24HT-E4500_XU_FRA_0316.indd 24 2012-03-16 오후 4:50:202012-03-16 오후 4:50:20Français 25

04 Paramètres Configuration > Format TVPrécédentSuivantSélectionnez cette option pour définir le type de télévision connectée.16:9 Original16:9 Plein écran4:3 Letter Box4:3 Pan-ScanSélectionnez cette option si connexion à une télévision 16:9. Les films en source 4:3 sont affichés en 4:3 Pillarbox. 9 . À l’aide des boutons ▲▼, sélectionnez

le format correspondant à votre écran et

appuyez sur le bouton

Suivant et appuyez sur le bouton

Vous avez quatre choix :

16:9 Original - Pour les téléviseurs grand

écran. Permet d'afficher les images en grand

écran dans leur format original 16.9 et les

images 4:3 (l'ancien format standard) en format

Encadrement horizontal du 4:3 avec des barres

noires sur la gauche et la droite.

16:9 Plein écran - Pour les téléviseurs grand

écran. Permet d'afficher les images en grand

écran dans leur format original 16.9 et d'étirer

les images 4:3 pour remplir l'écran 16:9.

Pour les plus anciens

téléviseurs analogiques à écran standard.

Permet d'afficher les images 4:3 en plein écran

et les images 16.9 au format boîte aux lettres qui

conserve le rapport 16:9 mais place des barres

noires au-dessus et en-dessous de l'image.

Pour les plus anciens téléviseurs

analogiques à écran standard. Permet d'afficher

les images 4:3 en plein écran et les images 16.9

au format Pan-Scan qui remplit l'écran, mais

coupe les côtés droit et gauche de l'image et

agrandit le milieu verticalement. Configuration > CompletConfiguration terminée. OK Smart HubLangue affichée à l'écran  Paramètres réseau  Mise à jour du logiciel -Format écran  Appuyez sur Smart Hub pour profiter de divers contenus Internet. 10 .

L'écran Configuration terminée apparaît. Vérifiez

les paramètres pour confirmer qu'ils sont

corrects. Sélectionnez OK et appuyez sur le

. L'écran Accueil apparaît.

Si vous souhaitez afficher à nouveau l'écran Paramètres

initiaux pour procéder à des modifications, sélectionnez

l'option Réinitialisation. (Voir page 30)

Si vous utilisez un câble HDMI pour connecter l'appareil

à un téléviseur Samsung conforme à la fonctionnalité

Anynet+ (HDMI-CEC) et que ; 1.) Vous avez réglé la fonction

Anynet+ (HDMI-CEC) sur Activé à la fois sur le téléviseur et

l'appareil ; 2.) Vous avez réglé le téléviseur sur une langue

prise en charge par l'appareil, ce dernier sélectionne alors

automatiquement cette langue comme langue préférée.

L'écran Accueil Smart Hub Fonction Paramètres 4

2 Lisez des vidéos, des photos ou de la musique à partir du disque ou des périphériques connectés. AllShare Play

Smart Hub. Lancez Smart Hub. Depuis Smart

Hub, vous pouvez accéder à YouTube, des jeux et

d'autres applications.

AllShare Play. Permet de lire des vidéos, des

photos ou des fichiers musicaux contenus sur

un disque, une clé USB, un ordinateur ou des

périphériques mobiles.

Fonction. Permet de sélectionner la source

d'entrée audio/vidéo.

Paramètres. Permet de régler diverses fonctions

selon vos préférences.

Sélection d'une option sur l'écran Accueil

1 . Pour sélectionner une option sur l'écran

Accueil, déplacez le curseur à l'aide des

boutons ◄► jusqu'à ce que l'option de votre

choix soit mise en surbrillance, puis appuyez

Accéder à l'écran Paramètres 1 . Sélectionnez Paramètres sur l'écran Accueil, puis appuyez sur E . L'écran Paramètres apparaît.AffichageAudioRéseauSystèmeAssistanceParamètres 3DFormat TV 16:9 OriginalTaille écran Smart Hub Taille 3BD Wise ArrêtRésolution Auto.Trame vidéo (24Fs) Auto.Format couleur HDMI Auto.Couleur intense HDMI Auto.Mode progressif Auto.2 . Pour accéder aux menus, sous-menus et options sur l'écran Paramètres, veuillez vous reporter à l'illustration de la télécommande ci-dessous. | REMARQUE |

 Si l'appareil reste en mode Arrêt pendant plus de 5 minutes sans l'utiliser, un écran de veille s'affichera sur le téléviseur. Si l'appareil reste en mode d’écran de veille pendant plus de 20 minutes, l'alimentation sera automatiquement coupée. Touches de la télécommande utilisées

pour le menu Paramètres

S/W LEVEL TOOLS RETURN EXIT INFO MO/ST TUNER MEMORY ABCD VOL TUNING

1 Touche HOME : Appuyez sur cette touche pour passer à l’écran Accueil. 2 Touche RETURN : Permet de revenir au menu précédent. 3 Touche E (Entrée) / DIRECTION :

~ Appuyez sur ▲▼◄► pour déplacer le curseur ou sélectionner un élément.

~ Appuyez sur la touche E pour activer l'élément sélectionné actuellement ou confirmer un réglage. 4 Touche EXIT : Appuyez sur cette touche pour quitter le menu actuellement sélectionné. | REMARQUE |

 Le bouton E sur le panneau frontal de l'appareil peut être utilisé dans le même but que la touche E de la télécommande. Informations détaillées sur les fonctions Chaque fonction Paramètres, élément de menu, et chaque option sont expliqués en détails à l'écran. Pour afficher les informations, utilisez les touches ▲▼◄► pour sélectionner la fonction, l'élément de menu ou l'option. Les informations apparaissent en général à droite de l'écran. Vous trouverez une courte description de chaque fonction Paramètres à la page suivante. Vous pourrez également trouver des informations complémentaires sur certaines fonctions dans l'Annexe de ce manuel. HT-E4500_XU_FRA_0316.indd 26HT-E4500_XU_FRA_0316.indd 26 2012-03-16 오후 4:50:292012-03-16 오후 4:50:29Français 27

Fonctions du menu Paramètres

3D Permet de configurer les fonctions relatives à la 3D.

Mode lecture Blu-ray 3D:

Vous permet de choisir de lire en

mode 3D ou non un disque Blu-ray comportant des contenus 3D.

Si vous passez au menu Accueil ou Accueil Smart Hub tout en

étant en mode 3D, l'appareil passera automatiquement en 2D.

Taille écran: Permet d'entrer la taille du téléviseur connecté

à l'appareil. L'appareil règle automatiquement la sortie 3D en

fonction de la taille de l'écran du téléviseur.

Format TV Vous permet de régler la sortie de l'appareil sur la taille de l'écran

de votre téléviseur. Pour obtenir une description des options de la

taille de l'écran, reportez-vous à la page 25, Étape 9.

Vous permet de sélectionner la taille optimale pour l'écran Smart

BD Wise est la fonctionnalité d’interconnectivité de Samsung la

plus récente. Lorsque vous connectez un appareil Samsung et

un téléviseur Samsung doté de la fonction BD Wise via l'interface

HDMI et que l'appareil et le téléviseur disposent tous deux de

la fonctionnalité BD Wise, le produit émet des images dont la

résolution vidéo et la vitesse de défilement sont identiques à celles

du disque Blu-ray/DVD.

Cette option vous permet de régler la définition du signal vidéo

HDMI respectivement sur les valeurs Auto., 1080p, 1080i, 720p,

576p/480p. Si Composite est connecté, la résolution prend en

charge 576i/480i uniquement. Ces valeurs sont indicatives du

nombre de lignes vidéo par image. Les lettres i et p signifient

respectivement balayage entrelacé (i) et balayage progressif (p).

Plus il y a de lignes, plus la qualité de l'image est supérieure.

Le réglage de la fonction Trame vidéo (24Fs) sur Auto vous

permet de spécifier automatiquement la sortie HDMI de l'appareil

sur 24 images par seconde pour une qualité d'image améliorée si

un téléviseur compatible 24Fs est connecté.

Vous ne pouvez bénéficier de la fonction Trame vidéo (24Fs)

que sur un téléviseur prenant en charge cette vitesse de

Trame vidéo est uniquement disponible lorsque l'appareil est en

modes de résolution de sortie HDMI 1080i ou 1080p.

couleur HDMI Vous pouvez régler le format de l'espace chromatique pour la

sortie HDMI afin qu'il corresponde aux capacités de l'appareil

branché (télévision, moniteur, etc.).

intense HDMI Cette option vous permet de régler l'appareil pour émettre des

données vidéo en sortie avec Couleur intense via la prise HDMI OUT. L'option Couleur intense permet une reproduction plus fidèle

des couleurs, notamment en termes de profondeur.

Cette option permet d'améliorer la qualité de l'image lors de la

Cette option vous permet de régler les options des enceintes.

Cette option vous permet de configurer manuellement les réglages

Cette option vous permet de régler l'appareil de sorte que le

volume demeure stable lorsqu'un changement de scène se produit

ou lorsque vous changez de chaîne.

Cette option vous permet de sélectionner les haut-parleurs activés,

ceux du téléviseur ou ceux du Home cinéma.

Cette option vous permet de diriger le son du téléviseur vers les

haut-parleurs du Home cinéma. Elle nécessite une connexion

HDMI et un téléviseur compatible avec la fonction Canal de retour

Lorsque le Canal de retour audio (ARC) est activé, utilisez un

câble HDMI pour relier l'appareil au téléviseur. À ce stade, une

entrée optique ne fonctionne pas.

Lorsque la fonction Canal de retour audio (ARC) est réglée sur

auto, utilisez un câble HDMI pour relier l'appareil au téléviseur.

À ce stade, ARC et une entrée optique sont automatiquement

Cette option vous permet de définir la Sortie numérique de manière

à ce qu'elle corresponde aux capacités du récepteur AV que vous

avez connecté à l'appareil. Pour les détails, reportez-vous au

tableau de sélection des sorties numériques. (Voir page 58)

Cette option vous permet d'appliquer le contrôle de la dynamique

au son Dolby Digital, Dolby Digital Plus et Dolby True HD.

Auto.: permet de contrôler automatiquement la plage

dynamique du son Dolby TrueHD, sur la base des informations

contenues dans la bande son de Dolby TrueHD. Cette option

active également le contrôle de la dynamique pour Dolby Digital

et Dolby Digital Plus.

Arrêt: la plage dynamique reste non compressée, vous

permettant ainsi d'entendre le son original.

Activé: cette option active le contrôle de la dynamique pour les

trois formats Dolby. Les sons les moins forts sont amplifiés et le

volume des sons forts est abaissé.

Lorsque l'appareil est relié à un téléviseur numérique, cette option

vous permet de régler le temps de retard audio afin que le son soit

synchronisé avec la vidéo. Vous pouvez régler le retard entre 0 et

Pour obtenir de plus amples informations sur les Paramètres

réseau et les fonctions réseau, reportez-vous à la section «

Réseaux et Internet » à partir de la page 31.

Cette option vous permet de vérifier si la connexion au réseau

et à Internet a été établie.

HT-E4500_XU_FRA_0316.indd 28HT-E4500_XU_FRA_0316.indd 28 2012-03-16 오후 4:50:392012-03-16 오후 4:50:39Français 29

Cette option vous permet d'autoriser les périphériques

externes tels que les Smartphones à se connecter à l'appareil

et à partager les contenus ou à contrôler l'appareil.

Cette option vous permet d'autoriser, de limiter ou d'interdire

une connexion Internet pour les services BD-Live.

Cette option vous permet de relancer la procédure de réglage

des paramètres initiaux. Reportez-vous à la page 24 pour les

Vous pouvez brancher une souris ou un clavier USB sans fil au

port USB situé à l'avant de l'appareil.

Paramètres clavier: cette option vous permet de configurer

un clavier USB sans fil connecté à l'appareil.

Vous pouvez utiliser le clavier uniquement lorsqu'un écran ou une

fenêtre de clavier QWERTY apparaît dans le navigateur Web.

Paramètres souris: cette option vous permet de configurer

une souris USB sans fil connecté à l'appareil. Vous pouvez

utiliser la souris dans le menu de l'appareil de la même

manière que vous utilisez une souris sur votre ordinateur.

Pour utiliser une souris avec le menu de l'appareil :

1 . Connectez la souris USB à l'appareil.

2 . Cliquez sur le bouton principal que vous avez sélectionné

dans Paramètres souris.

Le menu Simple s'affiche.

3 . Cliquez sur les options du menu que vous désirez.

Selon le modèle USB utilisé, le clavier et la souris PIH peuvent être

incompatibles avec ce produit.

Certaines touches de clavier HID peuvent ne pas fonctionner.

Les claviers USB câblés ne sont pas pris en charge.

Certaines applications peuvent ne pas être prises en charge.

Si un clavier HID sans fil ne fonctionne pas en raison d'interférence,

rapprochez le clavier de l'appareil.

Anynet+ est une fonction pratique qui autorise des

commandes liées entre plusieurs produits Samsung

compatibles Anynet+ et vous permet de contrôler ces produits

via une télécommande de téléviseur Samsung.

Pour utiliser cette fonction, vous devez connecter cet appareil

à un téléviseur Samsung Anynet+ à l'aide d'un câble HDMI.

HT-E4500_XU_FRA_0316.indd 29HT-E4500_XU_FRA_0316.indd 29 2012-03-16 오후 4:50:392012-03-16 오후 4:50:39|

Vous pouvez sélectionner votre langue préférée pour les options

Menu à l'écran, Menu du Disque, Sous-titres, etc.

La langue que vous avez sélectionnée pour le menu du disque,

la bande-son du disque ou les sous-titres apparaîtra seulement

si elle est prise en charge sur le disque.

Le code PIN par défaut est 0000. Saisissez ce code PIN par

défaut pour accéder à la fonction de sécurité si vous n'avez pas

créé votre propre mot de passe.

Contrôle parent. BD: cette option empêche la lecture des

disques Blu-ray ayant une classification égale ou supérieure

à une classification d'âge particulière que vous avez définie

jusqu'à la saisie du code PIN.

Contrôle parent. DVD: cette option empêche la lecture

des disques DVD ayant une classification supérieure à une

classification numérique particulière que vous avez sélectionnée

jusqu'à la saisie du code PIN.

Modifier PIN: cette option permet de modifier le code PIN à 4

chiffres utilisé pour accéder aux fonctions de sécurité.

En cas d'oubli du code PIN

Retirez tout disque ou périphérique de stockage USB.

Appuyez et maintenez le bouton

Tous les paramètres seront réinitialisés sur leur valeur

Lorsque les réglages d'usine par défaut sont rétablis, toutes les données

Blu-ray utilisateur stockées sur l'appareil seront effacées.

Vous pouvez spécifier la luminosité de l'affichage et le fuseau horaire.

Affichage du lecteur: cette option permet de modifier la

luminosité du panneau avant.

Fuseau Horaire: vous pouvez spécifier le fuseau horaire

applicable à votre région.

Transparence menu: cette option permet de régler la

transparence du cadre de menu.

Affichez les codes d'enregistrement DivX® VOD pour acheter et

lire des contenus DivX® VOD.

Pour obtenir de plus amples informations sur la fonction de Mise à

jour logicielle, consultez « Mise à niveau du logiciel » en page 34.

Permet d’obtenir les informations de contact pour les demandes

d’assistance portant sur l'appareil.

Lorsque cette option est activée, elle permet aux agents du

Centre d’assistance téléphonique de Samsung de diagnostiquer

et de résoudre à distance des problèmes concernant l'appareil.

Elle nécessite une connexion Internet active. Le service Gestion à

distance pourrait ne pas être disponible dans certains pays.

Tous les paramètres sont rétablis sur leur valeur d'origine par

défaut sauf en ce qui concerne les paramètres réseau et Smart

Hub. Le mot de passe de sécurité par défaut est 0000.

HT-E4500_XU_FRA_0316.indd 30HT-E4500_XU_FRA_0316.indd 30 2012-03-16 오후 4:50:402012-03-16 오후 4:50:40Français 31 | 04 Paramètres Réseaux et Internet Lorsque vous connectez cet appareil à un réseau, vous pouvez utiliser les applications et les fonctions basées sur les réseaux telles que Smart Hub et BD-LIVE, et mettre à niveau le logiciel de l'appareil via la connexion réseau. Pour plus d'informations concernant l'accès et l'utilisation des services Internet, reportez-vous au chapitre Services réseau de ce manuel en pages 50 à 52. Les instructions permettant la configuration de la connexion réseau débutent ci-dessous. Configuration de votre connexion réseau Avant de commencer, contactez votre fournisseur de services Internet pour savoir si votre adresse IP est fixe ou dynamique. Si vous avez une adresse IP dynamique et utilisez un réseau câblé ou sans fil, nous vous recommandons de suivre les procédures de Configuration automatique décrites ci-dessous.Si vous vous connectez à un réseau câblé, connectez l'appareil à votre routeur à l'aide d'un câble LAN ou d'un adaptateur LAN sans fil Samsung (vendu séparément) avant de démarrer la procédure de configuration.Si vous vous connectez à un réseau sans fil, débranchez toute connexion au réseau câblé avant d'entreprendre la procédure.Pour commencer la configuration de votre connexion réseau, respectez les étapes suivantes : 1 . Sur l'écran Accueil, sélectionnez Paramètres, puis appuyez sur le bouton E

. 2 . Sélectionnez Réseau et appuyez sur le bouton E

. 3 . Sélectionnez Paramètres réseau et appuyez sur le bouton E

. 4 . Consultez les instructions pour les Réseaux câblés qui débutent ci-dessous ou les instructions pour les Réseaux sans fil commençant en page 32. Réseau câblé

Câblé – Automatique Après avoir suivi les Étapes 1 à 3 ci-dessus :1 . Sélectionnez Démarrer sur l'écran Paramètres réseau, puis appuyez sur le bouton E . L'appareil détecte la connexion câblée, vérifie la connexion réseau, puis il se connecte au réseau. 

Câblé – Manuel Si vous disposez d'une adresse IP fixe ou si la procédure automatique est inopérante, vous devrez définir les valeurs de Paramètres réseau manuellement.Après avoir suivi les Étapes 1 à 3 ci-dessus : 1 . Sélectionnez Démarrer sur l'écran Paramètres réseau, puis appuyez sur le bouton E

. L'écran État du réseau apparaît. L'appareil tente de vérifier la connexion réseau et échoue.Paramètres réseauEchec de la connexion au réseau câblé.Adresse MAC XX:XX:XX:XX:XX:XXAdresse IP 0.0.0.0Masque ss-réseau0.0.0.0Passerelle 0.0.0.0Serveur DNS 0.0.0.0Echec connexion réseau. Essayez solut. suiv. : vérif. si adr. IP est définie correctement dans Paramètres IP. Contactez le fournisseur de services Internet pour plus d'infos.RéessayerParam. IPPrécédent OK 2 . Sélectionnez Param. IP sur la droite de l'écran, puis appuyez sur le bouton E

. L'écran Param. IP apparaît.3 . Sélectionnez le champ Mode IP, puis réglez-le sur Manuel.4 . Utilisez le pavé numérique de la télécommande pour saisir les valeurs Réseau. Utilisez les touches ▲▼◄► de la télécommande pour vous déplacez d'un champ d'entrée à l'autre. | REMARQUE |

 Vous pouvez également visionner ces valeurs sur la plupart des ordinateurs Windows.Pour obtenir des instructions, reportez-vous à « Obtenir les valeurs des paramètres réseau » sur la page suivante. 5 . Une fois terminé, mettez OK en surbrillance et appuyez sur le bouton E . L'appareil vérifie la connexion réseau, puis il se connecte au réseau. HT-E4500_XU_FRA_0316.indd 31HT-E4500_XU_FRA_0316.indd 31 2012-03-16 오후 4:50:402012-03-16 오후 4:50:40|

Paramètres < Obtenir les valeurs des paramètres réseau >Vous pouvez visualiser les valeurs de vos paramètres réseau sur la plupart des ordinateurs Windows. Pour visualiser les valeurs des paramètres réseau, respectez ces étapes :• Windows XP 1 . Cliquez avec le bouton droit sur l'icône Réseau, située en bas à droite du bureau de Windows.2 . Dans le menu contextuel, cliquez sur État.3 . Cliquez sur l'onglet Assistance dans la boîte de dialogue qui s'affiche.4 . Sur l'onglet Assistance, cliquez sur le bouton Détails.5 . Les réglages réseau s’affichent.• Windows 71 . Cliquez sur l'icône Réseau, située en bas à droite du bureau de Windows.2 . Dans le menu contextuel, cliquez sur Centre Réseau et partage.3 . Dans la boîte de dialogue qui s’ouvre, cliquez sur Connexion au réseau local ou Connexion au réseau sans fil, selon votre type de connexion réseau.4 . Sur l'onglet Support, cliquez sur le bouton Détails.Les réglages réseau s’affichent. | REMARQUE |

 Ces informations peuvent varier selon la version de Windows utilisée. Réseau sans fil Vous pouvez configurer une connexion à un réseau sans fil de trois manières : - Sans fil automatique - Sans fil manuel - WPS(PBC)Lorsque vous configurez la connexion au réseau sans fil, tous les périphériques réseau sans fil actuellement connectés via l'appareil ou, le cas échéant, la connexion câblée actuelle de l'appareil seront déconnectés. 

Sans fil (Général) - Automatique Après avoir suivi les Étapes 1 à 3 dans « Configuration de votre connexion réseau » en page 31.1 . Sélectionnez Démarrer sur l'écran Paramètres réseau puis appuyez sur le bouton E . L'appareil recherche puis affiche une liste des réseaux disponibles.Paramètres réseauRafraîchirWPS(PBC)PrécédentSuivantAnnulerSélectionnez routeur sans fil dans la liste. 1/10

ELT JSY KT_WLAN_C361 Mirhenge_edu

SO070VOIP iptime232 . Sélectionnez le réseau souhaité et appuyez sur le bouton E

. 3 . Sélectionnez Suivant et appuyez à nouveau sur le bouton E

. 4 . Sur l'écran Sécurité, entrez le code de sécurité ou la phrase de passe correspondant à votre réseau.Saisissez directement les nombres en utilisant les touches numériques de la télécommande. Saisissez les lettres en sélectionnant une lettre à l'aide des touches fléchées, puis appuyez sur le bouton E

. 5 . Une fois effectué, sélectionnez Suivant sur la droite de l'écran. L'appareil vérifie la connexion réseau, puis il se connecte au réseau. | REMARQUE |

 Vous devriez pouvoir trouver la phrase de passe ou le code de sécurité sur l'un des écrans de configuration servant à la configuration du routeur ou du modem. 

Sans fil (Général) - Manuel Si vous disposez d'une adresse IP fixe ou si la procédure automatique est inopérante, vous devrez définir les valeurs de Paramètres réseau manuellement.Après avoir suivi les Étapes 1 à 3 dans « Configuration de votre connexion réseau » en page 31. HT-E4500_XU_FRA_0316.indd 32HT-E4500_XU_FRA_0316.indd 32 2012-03-16 오후 4:50:412012-03-16 오후 4:50:41Français 33 |

1 . Sélectionnez Démarrer sur l'écran

Paramètres réseau, puis appuyez sur le

. L'appareil recherche puis affiche

une liste des réseaux disponibles.

2 . Sélectionnez le réseau souhaité ou l'option

Ajouter réseau, et appuyez sur le bouton

3 . Sélectionnez Suivant et appuyez à nouveau

4 . Si vous sélectionnez Ajouter réseau,

saisissez le nom de votre routeur sans fil pour

vous connecter. Saisissez directement les

nombres en utilisant les touches numériques

de la télécommande. Saisissez les lettres en

sélectionnant une lettre à l'aide des touches

▲▼◄►, puis appuyez sur le bouton

Sélectionnez Suivant et appuyez à nouveau

. Vous pouvez sélectionner

le type de sécurité, puis sélectionner Suivant,

et appuyez à nouveau sur le bouton

5 . Sur l'écran Sécurité, entrez le code de

sécurité ou la phrase de passe correspondant

à votre réseau. Saisissez directement les

nombres en utilisant les touches numériques

de la télécommande. Saisissez les lettres en

sélectionnant une lettre à l'aide des touches

▲▼◄►, puis appuyez sur le bouton

6 . Une fois terminé, sélectionnez Suivant, sur la

droite de l’écran, puis appuyez sur le bouton

7 . L'écran État du réseau apparaît. L'appareil

tente de vérifier la connexion réseau et

8 . Sélectionnez Param. IP sur la droite de

l'écran, puis appuyez sur le bouton

L'écran Param. IP apparaît.

9 . Sélectionnez le champ Mode IP, puis réglez-

10 . Utilisez le pavé numérique de la

télécommande pour saisir les valeurs

Réseau. Utilisez les touches ▲▼◄► de la

télécommande pour vous déplacez d'un

champ d'entrée à l'autre.

Vous pouvez obtenir ces valeurs auprès de votre

fournisseur d'accès Internet. Vous pouvez également

visualiser ces valeurs sur la plupart des ordinateurs

Windows. Pour les instructions, reportez-vous à « Obtenir

les valeurs des paramètres réseau » en page 32.

11 . Une fois terminé, mettez OK en surbrillance

et appuyez sur le bouton

du réseau apparaît. L'appareil vérifie la

connexion réseau, puis il se connecte au

réseau. Une fois terminé, mettez OK en

surbrillance et appuyez sur le bouton

L'une des méthodes la plus facile pour configurer

la connexion au réseau sans fil consiste à utiliser

la fonction WPS(PBC). Si votre routeur sans fil

dispose d'un bouton WPS(PBC), respectez les

Après avoir suivi les Étapes 1 à 3 dans « Configuration

de votre connexion réseau » en page 31.

1 . Sélectionnez Démarrer sur l'écran

Paramètres réseau puis appuyez sur le

. Paramètres réseauRafraîchirWPS(PBC)PrécédentSuivantAnnulerSélectionnez routeur sans fil dans la liste. 1/10

ELT JSY KT_WLAN_C361Mirhenge_eduSO070VOIPiptime23 2 . Sélectionnez WPS(PBC) et appuyez sur le

3 . Appuyez sur le bouton WPS(PBC) situé

sur votre routeur dans les deux minutes qui

suivent. L'appareil obtient automatiquement

toutes les valeurs des paramètres réseau

nécessaires et se connecte au réseau.

L'écran État du réseau apparaît. L'appareil se

connecte au réseau une fois que la connexion

réseau a été confirmée.

L’écran Réglages du partage liste vos

périphériques AllShare connectés à votre réseau

et leur adresse IP. Dans cet écran, vous pouvez

autoriser un périphérique à accéder à l'appareil,

en interdire l’accès ou le supprimer de la liste

1 . Sur l'écran Accueil, sélectionnez Paramètres,

puis appuyez sur le bouton

2 . Sélectionnez Réseau et appuyez sur le

Paramètres 3 . Sélectionnez Paramètres AllShare puis appuyez sur le bouton E

. 4 . Sélectionnez un périphérique et appuyez sur le bouton E . La fenêtre contextuelle Réglages du partage s’affiche.5 . Sélectionnez Autoriser, Refuser ou Supprimer dans la liste, puis appuyez sur le bouton E

. L’écran Réglages du partage affiche uniquement les périphériques dont vous avez établi les connexions réseau aux périphériques AllShare. Pour de plus amples informations concernant les périphériques en réseau AllShare, reportez-vous aux pages 36 et 37. Mise à niveau du logiciel Le menu Mise à niveau du logiciel vous permet de mettre le logiciel de l'appareil à niveau pour en améliorer la performance et obtenir des services supplémentaires.• Évitez d’éteindre et de rallumer le produit manuellement durant le processus de mise à jour. 1 . Sur l'écran Accueil, sélectionnez Paramètres, puis appuyez sur le bouton E

. 2 . Sélectionnez Assistance puis appuyez sur le bouton E

. 3 . Sélectionnez Mise à jour du logiciel, puis appuyez sur le bouton E

. 4 . Sélectionnez l’une des méthodes suivantes :• En ligne• USB• Via disque• Par téléch.• Mise à niveau en mode veille5 . Appuyez sur le bouton E

. Les instructions concernant chaque méthode commencent ci-dessous. | REMARQUE |

 La mise à niveau est terminée lorsque l'appareil s’éteint et s’allume ensuite par lui-même.

 Samsung Electronics n’accepte aucune responsabilité légale concernant un dysfonctionnement de l'appareil provoqué par une connexion Internet instable ou une négligence de la part de l’utilisateur durant la mise à jour du logiciel.

 Si vous souhaitez annuler la mise à niveau en cours de téléchargement, appuyez sur le bouton E

En ligne Votre appareil doit être connecté à Internet pour exploiter la fonction En ligne. 1 . Sélectionnez En ligne puis appuyez sur le bouton E . Le message Connexion au serveur en cours apparaît. 2 . Si un téléchargement est disponible, l'écran contextuel du téléchargement s'affichera avec une barre de progression et le téléchargement démarrera. 3 . Lorsque le téléchargement est terminé, la fenêtre Demande de mise à niveau apparaît, proposant trois choix : MàJ maintenant, Mettre à jour ultér., ou Ne pas mettre à jour. 4 . Si vous sélectionnez MàJ maintenant, l'appareil procèdera à la mise à niveau du logiciel, puis s’éteindra et se rallumera automatiquement. 5 . Si vous n’effectuez pas de sélection au bout d’une minute ou sélectionnez Mettre à jour ultér., le nouveau logiciel mis à jour sera stocké sur l'appareil. Vous pouvez mettre à niveau le logiciel par la suite en utilisant la fonction Par téléch.. 6 . Si vous sélectionnez Ne pas mettre à jour, la mise à niveau sera annulée par l'appareil. USB

1 . Connectez-vous sur www.samsung.com. 2 . Cliquez sur SUPPORT en haut à droite de la page. 3 . Saisissez le numéro de modèle de l'appareil dans le champ de recherche, puis cliquez sur Find Product. 4 . Cliquez sur Get downloads au centre de la page sous l’en-tête Téléchargements. 5 . Cliquez sur Firmware au centre de la page. 6 . Cliquez sur l’icône ZIP dans la colonne Fichier sur le côté droit de la page. 7 . Cliquez sur OK dans la fenêtre contextuelle qui s’affiche pour télécharger et enregistrer le micrologiciel sur votre ordinateur. 8 . Dézippez le dossier compressé sur l'ordinateur. Vous devriez avoir un seul dossier dézippé portant le même nom que le fichier compressé. 9 . Copiez le dossier sur une clé USB à mémoire flash.10 . Vérifiez qu’aucun disque n'est inséré dans l'appareil, puis insérez la clé USB à mémoire flash dans le port USB de l'appareil. HT-E4500_XU_FRA_0316.indd 34HT-E4500_XU_FRA_0316.indd 34 2012-03-16 오후 4:50:422012-03-16 오후 4:50:42Français 35

11 . Dans le menu de l'appareil, accédez à

Paramètres > Assistance > Mise à jour du

12 . Sélectionnez USB.

Aucun disque ne doit être inséré dans l'appareil lors de la

mise à niveau du logiciel via la prise USB Hôte.

Une fois la mise à jour du logiciel terminée, consultez les

détails du logiciel dans le menu Mise à jour du logiciel.

N'éteignez pas l'appareil lorsque la Mise à jour du

logiciel est en cours d'exécution. Ceci peut provoquer le

dysfonctionnement de l'appareil.

Les mises à jour logicielles à l’aide de la prise USB

hôte doivent être effectuées uniquement à l’aide d’une

Connectez-vous sur www.samsung.com.

Cliquez sur SUPPORT en haut à droite de la

Saisissez le numéro de modèle de l'appareil

dans le champ de recherche, puis cliquez sur

Cliquez sur Get downloads au centre de la

page sous l’en-tête Téléchargements.

Cliquez sur Firmware au centre de la page.

Cliquez sur l’icône ZIP dans la colonne Fichier

sur le côté droit de la page.

Cliquez sur OK dans la fenêtre contextuelle

qui s’affiche pour télécharger et enregistrer le

micrologiciel sur votre ordinateur.

Dézippez le dossier compressé sur l'ordinateur.

Vous devez avoir un fichier .RUF unique.

Gravez le fichier RUF sur un disque, de

préférence un CD inscriptible ou un DVD

Finalisez le disque avant de le retirer de votre

Insérez le disque dans l'appareil.

Dans le menu de l'appareil, accédez à

Paramètres > Assistance > Mise à jour du

Sélectionnez Via disque.

Lorsque la mise à niveau du système est terminée,

vérifiez les détails du logiciel dans le menu Mise à jour

N'éteignez pas l'appareil lorsque la Mise à jour du

logiciel est en cours d'exécution. Ceci peut provoquer le

dysfonctionnement de l'appareil.

L’option Par téléchargement vous permet de

mettre à niveau en utilisant un fichier que l'appareil

a téléchargé auparavant mais vous aviez décidé

de ne pas l’installer immédiatement.

Lorsque le logiciel de mise à niveau a été

téléchargé, le numéro de version du logiciel

s'affiche à droite de l'option Par téléch..

Sélectionnez Par téléch. puis appuyez sur le

L'appareil affiche un message vous demandant

si vous souhaitez procéder à la mise à niveau.

Sélectionnez Oui. L'appareil démarre la mise à

Une fois la mise à niveau terminée, l'appareil

s’éteint automatiquement puis se rallume.

Lorsque la mise à niveau du système est terminée,

vérifiez les détails du logiciel dans le menu Mise à jour

N'éteignez pas l'appareil lorsque la Mise à jour du

logiciel est en cours d'exécution. Ceci peut provoquer le

dysfonctionnement de l'appareil.

Mise à niveau en mode veille

Vous pouvez régler la fonction Mise à niveau en

mode Veille de sorte que l'appareil télécharge de

nouveaux logiciels de mise à niveau lorsqu'il est en

En mode Veille, l'appareil est éteint mais sa

connexion à Internet reste activée. Ceci permet

à l'appareil de télécharger automatiquement des

logiciels de mise à niveau lorsque l’appareil n’est pas

Appuyez sur les touches ▲▼ pour sélectionner

Mise à niveau en mode veille puis appuyez

Sélectionnez Activé ou Arrêt.

Si vous sélectionnez Activé, l'appareil

procédera automatiquement au téléchargement

du nouveau logiciel de mise à niveau lorsqu’il

sera en mode Veille et hors tension. Avant de

télécharger le nouveau logiciel de mise à niveau,

l'appareil vous demandera si vous souhaitez

l’installer à la mise sous tension de l’appareil.

Pour utiliser la fonction Mise à niveau en mode Veille,

l'appareil doit être connecté à l’Internet.

Si cette fonction n'apparaît pas, vous pouvez mettre le

logiciel à jour sur la version la plus récente et l'utiliser.

HT-E4500_XU_FRA_0316.indd 35HT-E4500_XU_FRA_0316.indd 35 2012-03-16 오후 4:50:432012-03-16 오후 4:50:43|

Media Play Votre lecteur Blu-ray peut lire le contenu de disque et de mémoire USB ainsi que le contenu situé sur votre ordinateur, téléphone mobile compatible DLNA ou NAS utilisant la fonction AllShare Play. Pour de plus amples informations sur la fonction AllShare Play, reportez-vous à la page 39. Écran AllShare Play Pour accéder à l’écran AllShare Play, sélectionnez l’icône AllShare Play sur l’écran principal, puis appuyez sur le bouton E

Utilisation de l’écran AllShare Play Ma ListVidéosPhotosMusique a Connexion ' Retour Dern. lectures

Nouveautés M.à.j. récente 09.Jan.2012 Liste lect

Aucune liste de lecture créée.

Créez une liste lecture pour accès facile et rapide au contenu.

Les fichiers récemment lus s'afficheront ici.

Lorsque l’écran AllShare Play s’affiche, il affiche Ma List et une liste des types de contenu - Vidéos, Photos et Musique – sur le côté gauche. Sur la droite, il affiche le contenu de Ma List par défaut : Une liste des éléments récemment lus ou visionnés, une liste des éléments que vous avez nouvellement visionnés ou écoutés et la plus récente liste de lecture. Si vous n’avez jamais lu ou visionné d’éléments ou créé une liste de lecture, cette zone est vide. 

Eléments de lecture Ma List Pour lire les éléments affichés de Ma List, vous devez avoir la source des éléments connectés à ou insérés dans l'appareil. Par exemple, si les photos récemment vues de Ma liste proviennent d’un disque DVD, ce disque doit être dans l'appareil pour les visionner.Pour lire ou visionner les éléments de Ma liste, effectuez l’une des actions ci-dessous :• Utilisez les touches ◄► pour sélectionner l’élément que vous voulez visionner ou lire, puis appuyez sur le bouton E . Pour visionner ou lire un autre élément, appuyez sur la touche RETURN ( ' ) puis répétez le processus décrit dans la première phrase.• Utilisez les touches ◄► pour sélectionner un élément, appuyez sur la touche TOOLS pour afficher le menu Outils sélectionnez Lecture puis appuyez sur le bouton E . Pour visionner ou lire un autre élément, appuyez sur RETURN

( ' ) puis répétez le processus décrit dans la première phrase. 

Lecture du contenu Vidéo, Photo ou

Musique 1 . Assurez-vous que la source du contenu que vous voulez lire ou visionner est connectée à ou insérée dans l'appareil.2 . Utilisez les touches ▲▼ pour sélectionner Vidéos, Photos, ou Musique, puis appuyez sur le bouton E . La sélection de la première source sur la droite est mise en surbrillance.3 . Utilisez les touches ▲▼ pour sélectionnez la source du contenu puis appuyez sur le bouton E

 les sources affichées pour chaque type de contenu peuvent différer.4 . Pour contrôler la lecture des Vidéos, Photos ou Musiques, reportez-vous à : • Contrôle de la lecture Vidéo à la page 41. • Contrôle de la lecture de Musique à la page 43. • Lecture des contenus de photo et Utilisation du menu Outils lorsqu’un fichier est en surbrillance en pages 44 à 47. | REMARQUE |

 Selon comment et quand vous liez une source de contenu à l'appareil et du type de contenu, l'appareil peut afficher différentes séries d’écrans pour démarrer la lecture. Pour des méthodes alternatives de lecture, reportez-vous à :• Lecture des fichiers sur un périphérique de stockage USB ou sur l'iPod/iPhone à la page 37.• Lecture de disques Vidéo du commerce à la page 38.• Lecture de disques Audio du commerce à la page 38. • Lecture d’un disque avec un contenu enregistré par l’utilisateur à la page 39. HT-E4500_XU_FRA_0316.indd 36HT-E4500_XU_FRA_0316.indd 36 2012-03-16 오후 4:50:442012-03-16 오후 4:50:44Français 37

Lecture des fichiers sur un périphérique

de stockage USB ou sur l'iPod/iPhone

Vous pouvez lire les fichiers multimédia situés sur

un périphérique USB connecté.

1 . L’appareil étant hors tension, connectez-

lui un périphérique de stockage USB ou un

2 . Mettez l'appareil sous tension. Lorsque

l’écran principal s’affiche, sélectionnez

AllShare Play > Vidéos, Photos ou

Musique > Périph. connecté, puis appuyez

. Smart Hub Fonction Paramètres Retirer péri. USBLisez des vidéos, des photos ou de la musique à partir du disque ou des périphériques connectés. AllShare Play

. Avec l’appareil sous tension, connectez un

périphérique de stockage USB ou un iPod/

. Lorsque l’écran ci-dessous s’affiche, utilisez

les touches ▲▼ pour sélectionner le genre

de contenu que vous voulez visionner ou lire

puis appuyez sur le bouton

Smart Hub Fonction Paramètres  Retirer péri. USB Lisez des vidéos, des photos ou de la musique à partir du disque ou des périphériques connectés. AllShare Play

Retirer péri. USB Lisez des vidéos, des photos ou de la musique à partir du disque ou

éos, des photos ou de la musique à parti

es périphériques connectés.

Nv. périph. conn.USB DISK" Entrer ' RetourVidéosPhotosMusique |

Même si l'appareil affiche tous les dossiers disponibles,

il affiche uniquement les fichiers du type de contenu que

vous avez sélectionné à l’Étape 2 ou 2

si vous avez sélectionné Musique, vous ne pourrez voir

que les fichiers musicaux. Vous pouvez changer cette

sélection en utilisant AllShare Play.

3 . Le genre de contenu que vous avez

sélectionné sur le périphérique connecté

s'affiche. En fonction de la manière dont les

contenus sont disposés, vous verrez soit les

dossiers, les fichiers individuels ou les deux.

4 . En utilisant les touches ▲▼◄► de votre

télécommande, sélectionnez les contenus

désirés. Pour ouvrir un dossier, sélectionnez-

le, puis appuyez sur le bouton

Pour lire un fichier, sélectionnez-le, puis

appuyez sur le bouton

5 . Appuyez sur RETURN

dossier ou revenir à l’écran principal.

Pour éviter un endommagement possible de la mémoire

USB, vous devez retirer le périphérique de stockage USB

en toute sécurité à l’aide de la fonction « Retirer péri.

USB ». Appuyez sur le bouton HOME pour accéder au

menu Accueil, sélectionnez le bouton JAUNE (C), puis

appuyez sur le bouton

Seul l'écran de lecture apparaît sur le téléviseur. Affichez

d'autres écrans iPod sur le lecteur iPod.

Modèles d'iPod/iPhone pouvant

être utilisés avec cet appareil

iPod touch 3ème/2ème/1ère génération

iPod classique / iPod avec vidéo

iPod avec molette cliquable

iPod nano 5ème/4ème/3ème/2ème génération

iPhone 4S / iPhone 4

L’écran Fonction Sur l’écran Fonction, vous pouvez sélectionner la source d’entrée audio et/ou vidéo à visionner ou écouter. | REMARQUE |

 Vous pouvez aussi changer les sources en appuyant sur la touche Fonction située en haut à droite de la télécommande.Pour accéder à l’écran Fonction, sélectionnez l’icône Fonction sur l’écran principal puis appuyez sur le bouton E

Options de l’écran Fonction Pour sélectionner, mettez une option en surbrillance à l’aide des touches ▲▼ puis appuyez sur le bouton E

. NumériqueSélectionnez cette option pour écouter la source audio numérique connectée à Entrée audio numérique. AUX Sélectionnez cette option pour écouter la source audio analogique connectée à Entrée Audio.Remote iPodChoisissez cette option pour écouter de la musique depuis votre iPod lorsqu'il est branché sur la prise d'iPod.TunerSélectionnez cette option pour écouter la radio FM. Lecture des disques vidéo du commerce

1 . Placez un disque dans le tiroir disque en veillant à ce que l'étiquette du disque soit orientée vers le haut puis fermez le tiroir disque. La lecture commence automatiquement.Si la lecture ne 6 pas automatiquement, appuyez sur la touche Début de votre télécommande ou sélectionnez l’option AllShare Play, puis appuyez sur le bouton E . Reportez-vous à « Lecture du contenu Vidéo, Photo ou Musique » en page 36. Lecture des disques audio du

1 . Placez un disque audio pré-enregistré du commerce dans le tiroir disque en veillant à ce que l'étiquette du disque soit orientée vers le haut puis fermez le tiroir disque. L’écran Musique Lecture AllShare s’affiche listant les pistes de lecture. La lecture démarre automatiquement à la première piste.AllShare Play

2 . Pour lire une piste particulière, utilisez les touches ▲▼ de la télécommande pour sélectionner la piste, puis appuyez sur le bouton E

 Commandes de l’écran MusiqueMise en pause d’une piste.Lecture d’une piste.Répétition d'une piste ou de toutes les pistes.Lecture des pistes dans un ordre aléatoire.Affichage de l’égaliseur.Ajustement manuel de l’égaliseur.( Uniquement lorsque le mode Égaliseur est activé) | REMARQUE |

 Les commandes de l’écran Musique sont accessibles uniquement lorsqu’une piste est en lecture.

 Toutes les commandes ne s’affichent pas simultanément.

 Pour de plus amples informations concernant la lecture de musique, reportez-vous à « Contrôle de la lecture de Musique » en page 43. HT-E4500_XU_FRA_0316.indd 38HT-E4500_XU_FRA_0316.indd 38 2012-03-16 오후 4:50:562012-03-16 오후 4:50:56Français 39 |

Lecture d’un disque dont le contenu

est enregistré par l’utilisateur

Vous pouvez lire les fichiers multimédia que vous

avez enregistrés sur des disques DVD ou CD.

1 . Placez un disque enregistré par l'utilisateur

dans le tiroir disque en veillant à ce que

l'étiquette du disque soit orientée vers le

haut puis fermez le tiroir disque. La fenêtre

contextuelle du périphérique connecté

2 . Utilisez les touches

pour sélectionner le

type de contenu que vous voulez visionner

ou lire - Vidéos, Photos ou Musique - puis

appuyez sur le bouton

Même si l'appareil affiche les dossiers pour tous les

types de contenus, il affiche uniquement les fichiers du

type de contenu que vous avez sélectionné à l’Étape 2.

Par exemple, si vous avez sélectionné Musique, vous

ne pourrez voir que les fichiers musicaux. Vous pouvez

changer cette sélection en utilisant AllShare Play.

3 . Utilisez les touches

sélectionnez le dossier contenant le type de

contenu que vous avez sélectionné à l’Étape

2, puis appuyez sur le bouton

Si vous sélectionnez Musique, l’écran Musique

Lecture AllShare s’affiche listant les fichiers

musicaux du disque. Utilisez les touches ▲▼

pour sélectionner le fichier que vous voulez lire,

puis appuyez sur le bouton

Si vous sélectionnez Photos, l’écran Photos

Lecture AllShare s’affiche listant les fichiers de

photos du disque. Utilisez les touches ▲▼◄►

pour sélectionner le fichier que vous voulez

visualiser, puis appuyez sur le bouton

6 . Si vous sélectionnez Vidéos, l’écran Vidéos

Lecture AllShare s’affiche listant les fichiers

vidéo du disque. Utilisez les touches ▲▼◄►

pour sélectionner le fichier que vous voulez

regarder, puis appuyez sur le bouton

Pour les dossiers Musique et Vidéo, vous pouvez

également appuyer sur la touche TOOLS de votre

télécommande puis sélectionner Lire dossier pour lire ou

visualiser automatiquement tous les fichiers du dossier.

Sélectionnez d’abord le dossier avant d’appuyer sur la

Pour de plus amples informations concernant la lecture

de musique, reportez-vous à « Contrôle de la lecture de

Musique » en page 43.

Pour de plus amples informations concernant la lecture

des contenus photo, reportez-vous à Lecture des

contenus photo et Utilisation du menu Outils lorsqu'un

fichier est en surbrillance en pages 44 à 47.

Pour de plus amples informations concernant la lecture

de contenus vidéo, reportez-vous à Contrôle de la lecture

Utilisation de la fonction Réseau

AllShare vous permet de lire des vidéos, regarder

des photos ou écouter de la musique situées sur

votre ordinateur ou un périphérique compatible

DLNA via l'appareil en utilisant une connexion à un

Pour télécharger le logiciel AllShare

Pour utiliser AllShare avec votre ordinateur ou

un périphérique DLNA, vous devez installer le

logiciel AllShare sur votre ordinateur. Vous pouvez

télécharger le logiciel pour ordinateur et obtenir

des instructions détaillées sur l'utilisation de la

fonction AllShare depuis le site Web Samsung.

1 . Allez sur www.samsung.com.

2 . Cliquez sur Assistance en haut de la page.

3 . Sur la page Assistance, saisissez le numéro

de modèle de votre appareil dans le champ

4 . Sur la page qui s’affiche, cliquez sur Obtenir

les téléchargements sur le côté gauche

sous Téléchargements. Le Centre de

téléchargement s’affiche.

5 . Sur la page Centre de téléchargement,

cliquez sur l’onglet Logiciel.

6 . Sur l’onglet logiciel, cliquez sur l’icône Fichier

du côté droit de la ligne AllShare.

7 . Dans la fenêtre contextuelle qui s’affiche,

cliquez sur Enregistrer fichier.

8 . Cherchez le fichier d’installation AllShare sur

votre disque et double-cliquez sur ce fichier.

9 . Dans la fenêtre contextuelle qui s’affiche,

cliquez sur Exécuter puis suivez les directives

qui s’affichent sur votre écran.

Téléchargez le manuel d’installation/instruction

AllShare à partir du même onglet Logiciel

en cliquant sur le symbole du fichier PDF

correspondant dans la colonne Fichier sur la

droite. Le fichier, au format PDF, sera téléchargé et

ouvert. Vous pouvez lire et/ou enregistrer le fichier.

HT-E4500_XU_FRA_0316.indd 39HT-E4500_XU_FRA_0316.indd 39 2012-03-16 오후 4:51:022012-03-16 오후 4:51:02|

Lecture du contenu situé sur votre

ordinateur ou un périphérique DLNA via

l'appareil Connexion AllShareOrdinateurAppareilLecture des fichiers de l’ordinateur1 . Connectez l'appareil, votre ordinateur, et/ou votre téléphone mobile compatible DLNA au même réseau sans fil.2 . Suivez les directives du manuel d’installation/instruction du logiciel AllShare pour installer les périphériques et les fichiers à lire ou à visualiser.3 . Sélectionnez AllShare Play dans l’écran d’accueil de l'appareil et appuyez sur le bouton E . L'écran AllShare Play apparaît.4 . Sélectionnez le périphérique compatible DLNA connecté ou votre ordinateur, puis appuyez sur le bouton E . Un écran listant les fichiers disponibles s'affiche.5 . Sélectionnez le fichier que vous voulez lire ou visualiser, puis appuyez sur le bouton E

Commander la lecture du contenu de

votre ordinateur avec votre Smartphone Connexion AllShareCommande des fichiers de l’ordinateur sur l'appareilOrdinateurSmartphoneAppareilLecture des fichiers de l’ordinateur( Disponible uniquement avec les téléphones Samsung qui prennent en charge la fonctionnalité AllShare)1 . Connectez l'appareil, votre ordinateur et votre téléphone mobile compatible DLNA au même réseau sans fil.2 . Suivez les directives du manuel d’installation/instruction du logiciel AllShare pour installer les périphériques et les fichiers à lire ou à visualiser.3 . Sur votre ordinateur, en utilisant le logiciel AllShare, confirmez la connexion de votre téléphone.4 . Sur le téléphone, sélectionnez le fichier que vous voulez visualiser ou lire, puis sélectionnez l'appareil Blu-ray en tant que périphérique de lecture.5 . Sur le téléphone, démarrez la lecture. HT-E4500_XU_FRA_0316.indd 40HT-E4500_XU_FRA_0316.indd 40 2012-03-16 오후 4:51:022012-03-16 오후 4:51:02Français 41 | 05 Media Play

Répétition de la lecture Répétition d'un titre ou d'un chapitre 1 . Durant la lecture, appuyez sur la touche REPEAT de la télécommande. 2 . Appuyez sur les touches ▲▼ pour sélectionner Chapitre, Tous ou Titre, puis appuyez sur le bouton E

 L’écran peut ne pas afficher immédiatement le chapitre ou le titre. Continuez à appuyer sur les touches ▲▼ jusqu’à ce que votre choix soit à l’intérieur du champ bleu. 3 . Pour reprendre la lecture normale, appuyez une nouvelle fois sur la touche REPEAT, puis sur les touches ▲▼ pour sélectionner Arrêt, puis appuyez sur le bouton E

. Répétition d'une section 1 . Durant la lecture, appuyez sur la touche REPEAT de la télécommande. 2 . Appuyez sur les touches ▲▼ pour sélectionner Répétition A-B. | REMARQUE |

 L’écran peut ne pas afficher immédiatement Répéter A-B. Continuez à appuyer sur les touches ▲▼ jusqu’à ce que Répéter A-B soit à l’intérieur du champ bleu. 3 . Appuyez sur le bouton E

à l'emplacement sur lequel vous souhaitez démarrer la répétition (A). 4 . Appuyez sur le bouton E

à l'emplacement sur lequel vous souhaitez arrêter la répétition (B). 5 . Pour reprendre le cours normal de la lecture, appuyez à nouveau sur le bouton REPEAT. 6 . Appuyez sur le bouton E

 Vous devez régler le point (B) dans les 5 secondes de la durée de lecture après le point (A).

Utilisation du menu du disque, du menu

des titres, du menu contextuel et de la

liste des titres DISC MENUAu cours de la lecture, appuyez sur cette touche pour afficher le menu Disque.TITLE MENUAu cours de la lecture, appuyez sur cette touche pour afficher le menu Titre.• Si le disque possède une liste de lecture, appuyez sur le bouton VERT (B) pour y accéder.POPUP MENUAu cours de la lecture, appuyez sur cette touche pour afficher le menu Pop-up (Contextuel).DISC MENU ou TITLE MENUAu cours de la lecture, appuyez sur cette touche pour afficher la liste des titres.

Touches liées à la lecture L'appareil ne lit pas de données audio en mode Recherche, Lecture au ralenti ou Lecture pas à pas. 6 Permet de démarrer la lecture. 5 Permet d'arrêter la lecture. 7 Permet d’interrompre la lecture.Lecture rapidePendant la lecture, appuyez sur le bouton 3

 . Chaque fois que vous appuyez sur le bouton 3

la vitesse de lecture change.Lecture au ralentiEn mode Pause, appuyez sur le bouton 

. Chaque fois que vous appuyez sur le bouton  , la vitesse de lecture change.Lecture pas à pas En mode Pause, appuyez sur le bouton 7 . Chaque fois que vous appuyez sur le bouton 7 , une nouvelle image apparaît.Saut de lecturePendant la lecture, appuyez sur le bouton 1

2 . Chaque fois que vous appuyez sur le bouton 1

2 , le disque se déplace sur le chapitre ou le fichier précédent ou suivant. Contrôle de la lecture Vidéo Vous pouvez contrôler la lecture des fichiers vidéo situés dans les disques Blu-ray, DVD et CD et sur les périphériques de stockage USB. En fonction du disque, certaines fonctions décrites dans ce manuel peuvent ne pas être disponibles. Touches de la télécommande servant à la lecture vidéo

Utilisation du menu OUTILS Durant la lecture, appuyez sur le bouton TOOLS.Recherche titreRecher. tempsSélectionnez cette option pour accéder au titre désiré si le disque comporte plusieurs titres, à une scène désirée ou, à l’aide de Time Search (Rech. temps), à un point spécifique dans un film ou une vidéo.Avec l’option Rech. temps, vous désignez un point spécifique en saisissant une coordonnée de temps au format 00:00:00 (heures, minutes, secondes) à l’aide de la télécommande.Mode RépétitionSélectionnez cette option pour répéter un titre, un chapitre spécifique (uniquement pour les disques BD/DVD) ou la section repérée. Fonctionne de la même façon que la touche REPEAT. Reportez-vous à la page 41.Plein écranSélectionnez cette option pour régler la taille plein écran désirée. Vous pouvez sélectionner Original, Mode1 (plus grand) et Mode2 (le plus grand).Mode ImageSélectionnez cette option pour régler le mode image. - Dynamique : Choisissez ce réglage pour accentuer la Netteté de l'image. - Standard : Choisissez ce réglage pour la plupart des applications d'affichage. - Cinéma : Ceci est le réglage le mieux adapté au visionnage de films. - Utilisateur : Ce réglage vous permet de régler respectivement la fonction de netteté et de réduction de bruit.| REMARQUE |

 Lorsque vous sélectionnez Utilisateur, l’écran Paramètres utilisateur s’affiche. Sélectionnez une option, appuyez sur E , utilisez les touches ◄► pour effectuer un ajustement, puis appuyez sur

E . Appuyez sur la touche RETURN

( ' ) pour revenir au menu OUTILS.

 Ce menu n'apparaît pas lors de l'utilisation de la fonction BD Wise.Mode égaliseurSélectionnez cette option pour utiliser l’égaliseur.Paramètres EgaliseurSélectionnez cette option pour régler l’égaliseur.| REMARQUE |

 Ne s’affiche que lorsque le mode Égaliseur est activé. Menu qui s’affiche uniquement lors de la

lecture d’un disque BD/DVD Lire depuis le débutSélectionnez cette option pour visionner le film depuis le début.Rech. chapitreSélectionnez cette option pour accéder à un chapitre que vous désirez regarder. AudioSélectionnez cette option pour régler la langue de bande son souhaitée. - Vous pouvez également activer cette fonction en appuyant sur le bouton AUDIO de la télécommande.Sous-titresSélectionnez cette option pour régler la langue des sous-titres souhaitée. - Vous pouvez également activer cette fonction en appuyant sur le bouton SUBTITLE de la télécommande.AngleUtilisé pour regarder une scène sous un autre angle.L’option Angle affiche le nombre d'angles disponibles (1/1, 1/2, 1/3, etc.).BONUSVIEW Vidéo / BONUSVIEW AudioSélectionnez cette option pour régler l’option bonusview désirée. Menu qui s’affiche uniquement lors de la

lecture d’un fichier Liste des vidéosPermet d'accéder à l'écran de la liste des vidéosRech. scènePermet de rechercher le fichier vidéo en fonction de la scène.InformationPermet de vérifier les informations liées au fichier vidéo.| REMARQUE |

 Le menu Outils peut varier en fonction du disque ou du périphérique de stockage. Toutes les options peuvent ne pas être affichées. HT-E4500_XU_FRA_0316.indd 42HT-E4500_XU_FRA_0316.indd 42 2012-03-16 오후 4:51:092012-03-16 오후 4:51:09Français 43 |

Contrôle de la lecture de Musique

Vous pouvez contrôler la lecture du contenu

musical situé sur un DVD, CD ou un périphérique

Touches de la télécommande servant à

Pendant la lecture, appuyez sur le bouton

Chaque fois que vous appuyez sur le bouton

, la vitesse de lecture change.

: Mise en pause d’une piste.

: permet de lire la plage sélectionnée.

: Permet d'arrêter la lecture d'une piste.

Saut : Pendant la lecture, appuyez sur le bouton

pour accéder à la musique précédente

ou suivante de la liste.

Touches NUMÉRIQUES : Durant l'exécution

de la liste d'écoute, appuyez sur le numéro de

piste souhaitée. La piste sélectionnée est alors

Répétition des pistes d’un CD Audio

Vous pouvez régler l'appareil pour répéter les

pistes d’un CD audio (CD-DA/MP3).

1 . Pendant la lecture, utilisez la touche ► pour

sélectionner dans le coin à droite en bas

de l’écran, puis appuyez sur le bouton

2 . Utilisez les touches ▲▼ pour sélectionner

le mode de répétition que vous souhaitez -

Arrêt, 1 musique, ou Tous – puis appuyez

Lecture aléatoire des pistes d’un CD Audio

Vous pouvez régler l'appareil pour lire les pistes

d’un CD audio (CD-DA/MP3) de façon aléatoire.

1 . Pendant la lecture, utilisez la touche ► pour

dans le coin à droite en bas

de l’écran, puis appuyez sur le bouton

2 . Utilisez les touches ▲▼ pour activer ou

et appuyez sur le bouton

Création d’une liste de lecture AllShare Play

Lorsque l’écran Lecture est affiché, appuyez sur

la touche TOOLS. Le menu Outils s’affiche.

Appuyez sur les touches ▲▼ pour sélectionner

Lire sélection, puis sur le bouton

de sélection de lecture s'affiche.

Utilisez les touches ▲▼ pour sélectionner une

piste, puis appuyez sur le bouton

coche s’affiche à la gauche de la piste.

Répétez l’étape 3 pour sélectionner et cocher

des pistes supplémentaires.

Pour retirer une piste de la liste, accéder à la

piste et appuyez à nouveau sur le bouton

La coche de la piste est retirée.

Une fois terminé, appuyez sur la touche ►

pour sélectionner Lecture, puis appuyez sur le

. L’écran de lecture de la musique

s’affiche en listant uniquement les pistes que

vous avez cochées. Les pistes sélectionnées

sont alors lues automatiquement.

Vous pouvez créer une liste de lecture comportant jusqu'à

99 pistes extraites de différents CD audio (CD-DA).

Si vous avez créé une liste de lecture, la sélection de

lecture est remplacée par Modifier la liste de lecture sur

Sur l’écran de sélection de lecture, vous pouvez aussi

choisir Sélect. tout, Désélectionner tout, et Annuler.

HT-E4500_XU_FRA_0316.indd 43HT-E4500_XU_FRA_0316.indd 43 2012-03-16 오후 4:51:102012-03-16 오후 4:51:10|

• Utilisez Sélect. tout pour sélectionner toutes les pistes. Ceci annule vos sélections de piste individuelles. Lorsque vous appuyez sur la touche RETURN ( ' ) de votre télécommande ou que vous sélectionnez LECTURE puis appuyez sur le bouton E , toutes les pistes s’affichent sur l’écran de lecture de musique et l'appareil commence à lire toutes les pistes à partir de la piste 001. • Utilisez l’option Désélectionner tout pour désélectionner toutes les pistes à la fois. Puis, sélectionnez les pistes individuelles ou utilisez Sélect. tout pour sélectionner toutes les pistes et appuyez sur la touche RETURN ( ' )

de votre télécommande ou sélectionnez LECTURE et appuyez sur le bouton E . Si vous n’utilisez pas Sélect. tout et ne sélectionnez pas des pistes individuelles, la liste de lecture ne change pas. • Annuler annule tout changement effectués sur l’écran de la sélection de lecture. Lorsque vous revenez à l’écran de la liste de lecture, elle sera inchangée. Extraction Vous pouvez extraire de la musique d’un CD ou d’un périphérique USB inséré dans la prise USB.1 . Insérez un périphérique USB dans la prise USB située à l'avant de l'appareil, puis appuyez sur le bouton RETURN ( ' ) de votre télécommande.2 . Insérez le disque que vous souhaitez extraire dans l'appareil et fermez le tiroir disque.3 . Lorsque l’écran Lecture est affiché, appuyez sur TOOLS. Le menu Outils s’affiche.4 . Utilisez les touches ▲▼ pour sélectionner Extract., puis appuyez sur le bouton E

. L’écran Extraire s’affiche.5 . Utilisez les touches ▲▼ pour sélectionner une piste, puis appuyez sur le bouton E

. Une coche s’affiche à la gauche de la piste.6 . Répétez l’étape 5 pour sélectionner et cocher des pistes supplémentaires.7 . Pour retirer une piste de la liste, accéder à la piste et appuyez à nouveau sur le bouton E

. La coche de la piste est retirée.8 . Une fois terminé, appuyez sur la touche ► pour sélectionner Extract., puis appuyez sur le bouton E . La fenêtre contextuelle Extraire s’affiche.9 . Appuyez sur la touche E pour lancer le processus d'extraction. La fenêtre contextuelle Barre de défilement de l'extraction apparaît.10 . Lorsque l’extraction est terminée, le message « Extraction terminée. » apparaît. Appuyez sur le bouton E

. 11 . Appuyez sur la touche RETURN ( ' ) pour revenir à l’écran de la liste de lecture.| REMARQUE |

 Lorsque l’extraction est terminée, un dossier appelé MP est créé dans le périphérique USB. Visionnage des photos Vous pouvez visionner les photos contenues dans un DVD, une mémoire USB, un périphérique mobile ou un ordinateur. Utilisation du menu Outils Durant la lecture, appuyez sur le bouton TOOLS.Liste des photosSélectionnez cette option pour accéder à la liste des photos du support actuel.Lancer le diaporamaSélectionnez cette option pour démarrer le diaporama.Vit. diaporamaSélectionnez cette option pour régler la vitesse du diaporama.Effet du diaporamaSélectionnez cette option pour régler les effets spéciaux du diaporama.Musique de fond activ.Sélectionnez cette option pour écouter de la musique tout en visionnant un diaporama.Paramètres de musique de fond Sélectionnez cette option pour définir le réglage de la musique de fond.Mode ImageSélectionnez cette option pour régler les paramètres des images. - Dynamique : Cette option permet d'accroître la netteté. - Standard : Choisissez cette option pour la plupart des applications de visualisation. - Cinéma : Ceci est le réglage le mieux adapté au visionnage de films. - Utilisateur : Ce réglage vous permet de régler respectivement la fonction de netteté et de réduction de bruit. | REMARQUE |

 Ce menu n'apparaît pas lors de l'utilisation de la fonction BD Wise. Zoom Sélectionnez cette option pour agrandir l'image actuellement sélectionnée. (Agrandissement jusqu'à 4 fois la taille réelle)PivoterSélectionnez cette option pour faire tourner l'image. (Ceci entraînera la rotation de l'image dans le sens des aiguilles d'une montre ou dans le sens inverse.)InformationPermet d'afficher les informations concernant l’image. HT-E4500_XU_FRA_0316.indd 44HT-E4500_XU_FRA_0316.indd 44 2012-03-16 오후 4:51:172012-03-16 오후 4:51:17Français 45

Le menu Outils peut varier en fonction du disque ou du

périphérique de stockage. Toutes les options peuvent ne

Pour activer la fonction de musique de fond, le fichier

photo et le fichier musical doivent être contenus sur le

même support de stockage.

Cependant, la qualité sonore peut être affectée par le

débit binaire du fichier MP3, la taille de la photo et la

méthode d'encodage utilisée.

Vous ne pouvez pas agrandir les sous-titres ou les

graphiques PG (Accord parental) pour les afficher en

Utilisation du menu Outils

lorsqu’un fichier est en surbrillance

Lorsqu’un fichier est en surbrillance, appuyez sur

Sélectionnez cette option pour accéder

au tri des options : Artist, Genre, Monthly,

Latest Date, etc. (Artiste, Genre, Mensuel,

Date + récente, etc.). Le tri des options

qui s’affichent dépend du type de

stockage et du support.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez cette option pour afficher

les dossiers contenus sur le périphérique

S’affiche sur l’écran de la fonction Vue.

Sélectionnez cette option pour trier par

titre tous les fichiers photo ou vidéo du

périphérique de stockage.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez l’option Artist pour trier par

artiste puis afficher toutes les pistes de

musique du périphérique de stockage.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez l’option Album pour trier par

album puis afficher toutes les pistes de

musique du périphérique de stockage.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez l’option Genre pour trier par

genre puis afficher toutes les pistes de

musique du périphérique de stockage.

S’affiche sur l’écran de la fonction

Vue. Sélectionnez cette option pour

trier de la date la plus récente à la plus

ancienne les fichiers photo ou vidéo d’un

périphérique de stockage.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez cette option pour trier

de la date la plus ancienne à la plus

récente les fichiers photo ou vidéo d’un

périphérique de stockage.

S’affiche sur l’écran de la fonction Vue.

Sélectionnez cette option pour trier par

mois de création tous les fichiers photos

ou vidéo du périphérique de stockage.

L’option Lire sélection vous permet de

sélectionner un fichier musical, vidéo et

Elle fonctionne essentiellement de la

même façon pour tous les supports.

L’exemple ci-dessous concerne les photos.

Sur l’écran Affichage vignette,

mettez une photo en surbrillance et

appuyez sur la touche TOOLS de la

Dans le menu Outils sélectionnez

Lire sélection, puis appuyez sur le

Sur l’écran de sélection, utilisez les

touches ▲▼◄► pour sélectionner

une photo que vous souhaitez

visualiser, puis appuyez sur le bouton

. Une coche s’affiche à la

Répétez l’Étape 3 pour chaque photo

que vous souhaitez visualiser.

Pour désélectionner une photo,

mettez-la en surbrillance, puis

appuyez sur le bouton

Une fois terminé, utilisez les touches

◄► pour sélectionner Lire, puis

appuyez sur le bouton

vous avez sélectionnées démarre.

Pour interrompre le diaporama,

appuyez une fois sur le bouton

Pour redémarrer le diaporama,

appuyez sur le bouton

Pour arrêter le diaporama, appuyez

sur la touche RETURN

Lorsque le diaporama commence, vous

pouvez le contrôler en appuyant sur la

touche TOOLS et en affichant le menu

Diaporama. Reportez-vous à « Utilisation

du menu Outils » en page 44.

HT-E4500_XU_FRA_0316.indd 45HT-E4500_XU_FRA_0316.indd 45 2012-03-16 오후 4:51:182012-03-16 오후 4:51:18|

Sélectionnez l’option Envoyer pour

télétransmettre des fichiers à Picasa,

Facebook, Cloud Storage, N Drive ou

Pour utiliser Envoyer, vous devez ouvrir

un compte avec le site en ligne, puis

vous connecter en utilisant la fonction Se

Utilisez les touches ▲▼◄► pour

sélectionner un fichier, puis appuyez

Répétez pour chaque piste ou fichier

que vous voulez télétransmettre.

Vous pouvez aussi accéder à

Sélectionner tout sur la droite, puis

appuyez sur le bouton

sélectionner toutes les pistes ou tous

Sélectionnez Envoyer sur le côté

droit, puis appuyez sur le bouton

Utilisez les touches ▲▼ pour

sélectionner le site en ligne auquel

vous souhaitez télétransmettre les

fichiers ou les pistes, puis appuyez

La fonction Connexion/Déconnexion vous

permet de vous connecter au compte

Sélectionnez cette option pour créer une

liste de lecture ou ajouter des fichiers ou

des pistes à la liste de lecture.

Sélectionnez Aj. Liste lect., puis

appuyez sur le bouton

Utilisez les touches ▲▼◄► pour

mettre une piste ou un fichier en

surbrillance, puis appuyez sur le

Répétez cette action pour chaque

piste ou fichier que vous souhaitez

Sélectionnez Ajouter sur la droite,

puis appuyez sur le bouton

Sur l’écran qui s’affiche, effectuez

l’une des actions suivantes :

Sélectionnez la Liste de lecture à

laquelle vous souhaitez ajouter les

pistes ou les fichiers et appuyez sur le

• Sélectionnez Créer nouv, puis

appuyez sur le bouton

la fenêtre contextuelle du clavier

qui s’affiche, créez un nom pour la

nouvelle liste de lecture. Saisissez

les numéros à l’aide des chiffres

de la télécommande. Saisissez

les lettres à l’aide des touches

▲▼◄► pour déplacer le curseur

et appuyez sur le bouton

fois terminé, accédez à TERMINÉ

au bas de l’écran et appuyez sur le

En fonction de l’écran que vous

regardez, sélectionnez Supprimer

pour effacer un fichier d’un support

effaçable (tel qu’un périphérique USB)

ou pour supprimer une liste de lecture.

Sélectionnez Modif liste lec pour retirer

des fichiers ou des pistes d’une liste

de lecture existante. Le périphérique de

stockage contenant la liste de lecture

doit être inséré dans ou connecté à

1. Utilisez les touches ▲▼◄►

pour sélectionner un fichier, puis

appuyez sur le bouton

2. Répétez pour chaque piste ou

fichier que vous voulez retirer.

Vous pouvez aussi accéder à Sélect.

tout sur la droite, puis appuyez sur

toutes les pistes ou tous les fichiers.

3. Sélectionnez Retirer sur le côté

droit, puis appuyez sur le bouton

Lorsque vous avez trié par artiste,

genre, album, titre, date + récente,

date + ancienne ou mensuel,

sélectionnez un groupe qui est le

résultat de ce tri (par exemple, toutes

les images prises au mois d’août),

et sélectionnez Play Current Group

(Lire groupe) pour lire ou visionner les

fichiers uniquement de ce groupe.

Sélectionnez cette option pour accéder à

la section de la liste de lecture de l’écran

Encodage – qui change par langue ou

par zone géographique – modifie la façon

dont l'appareil trie, classe et présente les

fichiers ou les pistes, affiche les dates,

etc. Sélectionnez l'option Encodage pour

changer l’encodage pour correspondre à

votre langue ou votre zone géographique.

Fichier support de l'affichage des

informations et relatives au contenu.

Le menu Outils peut varier en fonction du disque ou du

périphérique de stockage. Toutes les options peuvent ne

Utilisation des touches de la télécommande

1 . Appuyez sur la touche FUNCTION pour

2 . Syntonisez la station désirée.

• Syntonisation préréglée 1 : Appuyez sur la

pour sélectionner PRESET puis

appuyez sur la touche TUNING/CH (

pour sélectionner la station préréglée.

- Avant de syntoniser des stations

préréglées, vous devez ajouter les

stations préréglées à la mémoire de

• Syntonisation manuelle : Appuyez sur la

pour sélectionner MANUAL puis

appuyez sur la touche TUNING/CH (

pour syntoniser une fréquence inférieure ou

• Syntonisation automatique : Appuyez sur la

pour sélectionner MANUAL puis

appuyez et maintenez la touche TUNING/

) pour rechercher la fréquence

Appuyez sur la touche MO/ST.

• À chaque appui sur la touche, le son commute

entre STEREO et MONO.

• Dans une région où la réception est faible,

sélectionnez MONO pour une diffusion claire et

Préréglage des stations

Exemple : Préréglage de FM 89.10 dans la

1 . Appuyez sur la touche FUNCTION pour

2 . Appuyez sur la touche TUNING/CH (

pour sélectionner <89.10>.

3 . Appuyez sur la touche TUNER MEMORY.

• NUMBER clignote sur l’écran.

4 . Appuyez à nouveau sur la touche TUNER MEMORY.

• Appuyez sur la touche TUNER MEMORY

avant que NUMBER disparaisse lui-même

• Après avoir appuyé sur la touche TUNER MEMORY, NUMBER disparaît de l’écran et

la station est stockée en mémoire.

5 . Pour prérégler une autre station, répétez les

• Pour syntoniser sur une station préréglée,

appuyez sur la touche TUNING/CH (

A propos de la radiodiffusion RDS Utilisez la fonction RDS (Radio

Data System = Système de

radiocommunication de données) pour

recevoir des stations FM.

Grâce à la fonction RDS, des stations FM peuvent

envoyer un signal supplémentaire avec leurs

signaux de programmes réguliers.

Les stations envoient p. ex. leurs noms de

station ainsi que des informations sur le type de

programme diffusé (sport, musique, etc.).

Lorsque vous réglez une station FM qui fournit le

service RDS, le témoin RDS s'affiche sur l'écran.

Description de la fonction RDS

• PTY (Type de programme) : permet d'afficher le

type de programme en cours de diffusion.

• PS NAME (Nom du service de programme)

: permet d'indiquer le nom de la station de

radiodiffusion. Il est composé de 8 caractères.

• RT (Texte de radio) : permet de décoder le

texte diffusé par une station (s'il y en a). Il est

composé de 64 caractères au maximum.

HT-E4500_XU_FRA_0316.indd 47HT-E4500_XU_FRA_0316.indd 47 2012-03-16 오후 4:51:192012-03-16 오후 4:51:19|

Media Play • CT (Heure) : permet de décoder l'heure réelle de la fréquence FM. Certaines stations peuvent ne pas transmettre les informations PTY, RT ou CT. Il n'est donc pas toujours possible de les afficher.• TA (Annonce de trafic) : la mention « TA ON/OFF » (ANNONCE DE TRAFIC ACTIVÉE/DÉSACTIVÉE) montre l’état de progression de l’annonce de trafic. | REMARQUE |

 La fonction RDS peut ne pas fonctionner correctement si la station réglée ne transmet pas correctement le signal RDS ou si le signal est faible. Pour afficher les signaux RDS Vous pouvez visualiser les signaux RDS envoyés par la station sur l'écran.Appuyez sur le bouton RDS DISPLAY lorsque vous écoutez une station FM.• Chaque fois que vous appuyez sur ce bouton, l'affichage des informations suivantes est modifié comme suit : PS NAME 

Fréquence PS (Service de programme)Lors de la recherche, <PS NAME> apparaît, puis les noms de stations s'affichent. <NO PS> apparaît si aucun signal n'est envoyé. RT (Texte de radio)Lors de la recherche, <RT> apparaît, puis les messages texte envoyés par la station s'affichent. <NO RT> apparaît si aucun signal n'est envoyé.FréquenceFréquence de la station (sans service RDS)

A propos des caractères affichés sur l'écran Lorsque l'écran affiche des signaux PS ou RT, les caractères suivants sont utilisés.• L'écran d'affichage ne peut pas faire la différence entre des lettres majuscules et minuscules et n'utilise que des majuscules.• L'écran ne peut pas afficher des lettres accentuées. Par exemple, <A,> peut signifier des lettres <A’s> accentuées comme <À, Â, Ä, Á, Å et Ã.> Indication PTY (Type de programme) et

fonction PTY-SEARCH (RECHERCHER TYPE DE PROGRAMME) L'un des avantages du service RDS consiste en la possibilité de localiser un type de programme particulier à partir des canaux préréglés en spécifiant les codes PTY. Pour rechercher un programme à l'aid e

 Avant de démarrer !• La fonction de recherche PTY ne peut être appliquée qu'aux stations préréglées.• Pour arrêter la recherche à tout moment au cours du processus, appuyez sur le bouton 5

pendant que la recherche est en cours.• Il y a une limite de temps pour réaliser les étapes suivantes. Si le réglage est annulé avant que vous ayez terminé, recommencez à nouveau par l'étape 1.• Lorsque vous appuyez sur les boutons de la télécommande principale, assurez-vous d'avoir sélectionné la station FM à l'aide de cette télécommande principale. 2

1 . Appuyez sur le bouton PTY SEARCH lorsque que vous écoutez une station FM. 2 . Appuyez sur le bouton PTY- ou PTY+ jusqu'à ce que le code PTY souhaité s'affiche sur l'écran.• L'écran affiche les codes PTY décrits à droite.3 . Appuyez à nouveau sur le bouton PTY SEARCH lorsque le code PTY sélectionné à l'étape précédente est toujours affiché sur l'écran.• L'unité centrale recherche les 15 stations FM préréglées, s'arrête lorsqu'elle trouve la station sélectionnée et règle cette station. HT-E4500_XU_FRA_0316.indd 48HT-E4500_XU_FRA_0316.indd 48 2012-03-16 오후 4:51:192012-03-16 오후 4:51:19Français 49 |

Utilisation des touches de contrôle

d’effets spéciaux de la télécommande

Fonction EFFET SONORE SOUNDEFFECT Vous permet de sélectionner un mode qui optimise le

1. Appuyez sur la touche SOUND EFFECT.

2. Appuyez sur les touches ▲▼ pour sélectionner le

mode souhaité. DSP, Dolby Pro Logic II ou Mode

3. Appuyez sur les touches ◄► pour sélectionner l’effet

• MP3 Enhancer : cette fonction permet d’optimiser

votre expérience sonore (ex. : musique mp3) Vous

pouvez effectuer une mise à l’échelle du son MP3 (24

kHz, 8 bits) vers un son de CD (44,1 kHz, 16 bits).

• Power Bass : cette fonction augmente le niveau du

volume des basses et procure des effets de basse plus

• Virtual 7.1 : applique l’effet sonore 7.1 CH à l’aide des

• Arrêt : sélectionnez cette option pour une écoute

• Film : ajoute du réalisme à la bande son.

• Musique : lorsque vous écoutez de la musique, vous

pouvez faire l’expérience d’effets sonores comme si

vous écoutiez la performance réelle.

• Jeux : améliore la qualité sonore du jeu.

• Matrix : sélectionnez cette option pour obtenir un son

ambiophonique multicanaux de qualité.

• Prologic : sélectionnez cette option pour écouter une

source sonore 2CH en son ambiophonique 5.1CH avec

toutes les enceintes sous tension.

- Il est possible qu’une enceinte spécifique ne puisse

pas émettre de son en fonction du signal d’entrée.

• Arrêt : sélectionnez cette option pour une écoute

Hall à Bratislava (Salle 2)

• Symphony Hall à Boston (Salle 1) : Produit un son

vocal aussi net que dans une salle de concert.

• Philharmonic Hall à Bratislava (Salle 2) : Produit un

son vocal aussi claire que dans une salle de concert

mais le son est ici moins puissant que dans le réglage

• Club jazz à Séoul B : Réglage recommandé pour le

• Eglise à Séoul : Donne l’impression de se trouver

dans une cathédrale.

• Amphithéâtre (Rock) : Réglage recommandé pour le

• Arrêt : Sélectionnez cette option pour une écoute

Son 3D Vous pouvez profiter d’un son plus naturel et

ambiophonique clair avec des tonalités enrichies par

ajustement de la profondeur du son à l’aide des options

Lecture d’une vidéo 2D en

Vous pouvez profiter d’une vidéo ordinaire 2D en mode

Si vous accédez au menu Home (Accueil) ou au

menu Smart Hub Home en mode 3D, il commutera

automatiquement en 2D.

vTuner vTuner vTuner est la fonction d’écoute d’une radio. Si vous

appuyez sur la touche vTuner, vous pouvez accéder à

l’application vTuner.

Vous pouvez utiliser la fonction vTuner après le

téléchargement de l'application vTuner depuis Samsung

HT-E4500_XU_FRA_0316.indd 49HT-E4500_XU_FRA_0316.indd 49 2012-03-16 오후 4:51:222012-03-16 오후 4:51:22|

Services Réseau Vous pouvez profiter de différents services réseau tels que Smart Hub ou BD-LIVE en connectant l'appareil au réseau.Pour utiliser les services réseau, vous devez d’abord :1 . Connectez l'appareil au réseau.(Voir page 23)2 . Configurez les paramètres réseau.(Reportez-vous aux pages 31 à 33) Utilisation de Smart Hub Smart Hub vous permet de télécharger des films, des vidéos et de la musique depuis l'Internet, et d'accéder à diverses applications gratuites ou payantes que vous pouvez ensuite visionner sur votre téléviseur. Ces applications incluent les actualités, les prévisions météorologiques, les cours de valeurs mobilières, les cartes, les photos et les jeux.Concernant les instructions qui expliquent l’utilisation de Smart Hub, suivez ces étapes :1 . Allez sur www.samsung.com. 2 . Cliquez sur Assistance en haut de la page.3 . Sur la page Assistance, saisissez le numéro de modèle de votre appareil dans le champ Numéro de modèle.4 . Sur la page qui s’affiche, cliquez sur Obtenir les téléchargements sur le côté gauche sous Téléchargements. Le Centre de téléchargement s’affiche.5 . Sur la page Centre de téléchargement, cliquez sur l’onglet Manuels.6 . Sur l’onglet Manuels, cliquez sur l’icône de fichier à la droite de Manuel utilisateur de Smart Hub. Le manuel se télécharge. | REMARQUE |

1 Your Video : Présente à votre intention des vidéos qui vous sont recommandées en fonction de vos goûts. 2 Search : Fournit une recherche intégrée de fournisseurs vidéos et de périphériques AllShare connectés. 3 Recommandé : Affiche les contenus recommandés gérés par Samsung. 4 Informations commerciales : Affiche le Guide Smart Hub, une présentation de l'appareil et des introductions aux nouvelles applications. 5 Family Story : Une façon aisée d’accéder au contenu familial.• Procure l’accès aux photos de famille, messages et événements à tout moment et partout. 6 Fitness : Passerelle pour le service unifié d'auto-prise en charge.• Présente des vidéos de fitness de partenaires au contenu divers avec retour d'informations sur les calories brûlées après chaque exercice. 7 Kids : Le service Enfants procure une voie aisée et sécurisée leur permettant de profiter de leur contenu favori.• Il procure une grande variété de contenus divertissants et sécurisés pour les enfants. 8 Aide à la navigation : Affiche les touches de la télécommande que vous pouvez utiliser pour naviguer dans Smart Hub.• ROUGE (A) : pour se connecter à Smart Hub.• VERT (B) : pour afficher le fond d’écran.• Outils : pour afficher la fenêtre des paramètres.• Retour : pour revenir au menu précédent. HT-E4500_XU_FRA_0316.indd 50HT-E4500_XU_FRA_0316.indd 50 2012-03-16 오후 4:51:222012-03-16 오후 4:51:22Français 51

Mes applications : affiche votre galerie personnelle

d'applications au sein de laquelle vous pouvez

ajouter, modifier ou supprimer des éléments.

Samsung Apps : ouvrez Samsung Apps pour

télécharger des services d'applications payants ou

Utilisation de Navigateur Web

Vous pouvez accéder à Internet en utilisant

l’application Navigateur Web qui est installée par

défaut sur l’écran Smart Hub.

1 . Sélectionnez Smart Hub sur l’écran d’accueil

et appuyez sur le bouton

2 . Sélectionnez l’application Navigateur Web

dans Smart Hub et appuyez sur le bouton

Lorsque vous lancez Navigateur Web avec l'appareil

connecté par HDMI à un téléviseur compatible BD Wise

– et que BD Wise est activé – le navigateur est maximisé

pour remplir l’écran et la résolution du téléviseur est

automatiquement réglée à l’optimum.

Navigateur Web n’est pas compatible avec les

Si vous tentez de télécharger un fichier, et que le fichier

ne peut pas être enregistré, un message d’erreur

La lecture des vidéos Flash n’est pas prise en charge.

Le E-commerce, pour l’achat de produits en ligne, n’est

ActiveX n’est pas pris en charge.

Panneau de commande : affiche les diverses

fonctions de Navigateur Web.

: permet de passer à la page précédente.

: permet de passer à la dernière page avant

de revenir en arrière.

• : actualise la page actuelle pour la rafraîchir à

: permet d'accéder à l’écran d’accueil de

: vous permet de zoomer plus ou moins de

divers pourcentages sur l’écran.

: vous permet de repérer par un signet des

pages spécifiques pour y accéder facilement.

: vous permet de visualiser l’historique des

pages visitées par date, nom ou fréquence.

• http://www.google.com/ : vous permet de saisir

manuellement l’adresse d’une page ou de la

sélectionner à partir de la liste des pages visitées

: vous permet de basculer facilement

entre de multiples fenêtres ouvertes de

: vous permet de rechercher des informations

en saisissant des mots.

: vous permet de partager le site actuel avec

votre groupe familial en envoyant un message.

: vous permet de configurer tous les

paramètres d’utilisation deNavigateur Web.

HT-E4500_XU_FRA_0316.indd 51HT-E4500_XU_FRA_0316.indd 51 2012-03-16 오후 4:51:242012-03-16 오후 4:51:24|

2 Aide à la navigation : Affiche les touches de la télécommande que vous pouvez utiliser pour naviguer dans Navigateur Web.• VERT (B) : permet d'afficher le panneau de commande.• JAUNE (C) : Recherche d'un lien.• Tools : permet d'afficher la fenêtre Outils.• Exit : permet de revenir au menu précédent. BD-LIVE™ Une fois que l'appareil est connecté au réseau, vous pouvez profiter de différents contenus de services liés aux films en utilisant des disques compatibles BD-LIVE.1 . Insérez une clé USB dans la prise USB située à l’avant de l'appareil, puis contrôlez sa mémoire restante. Le périphérique de mémoire doit avoir au moins 1 Go d'espace libre pour satisfaire aux exigences des services BD-LIVE.2 . Sélectionnez Paramètres sur l'écran Accueil, puis appuyez sur le bouton E

. 3 . Sélectionnez Réseau et appuyez sur le bouton E

. 4 . Sélectionnez Paramètres BD-Live, puis appuyez sur le bouton E

. 5 . Sélectionnez Gestion données BD, puis appuyez sur le bouton E

. 6 . Sélectionnez Sélection périph., puis appuyez sur le bouton E

. 7 . Sélectionnez USB, puis appuyez sur le bouton E

. 8 . Insérez un disque Blu-ray prenant en charge la technologie BD-LIVE.9 . Sélectionnez un élément dans la liste des contenus de service BD-LIVE fournis par le fabricant de disque. | REMARQUE |

 L’utilisation du service BD-LIVE ainsi que des contenus fournis peuvent varier selon le fabricant du disque. HT-E4500_XU_FRA_0316.indd 52HT-E4500_XU_FRA_0316.indd 52 2012-03-16 오후 4:51:252012-03-16 오후 4:51:25Français 53 | 07 Annexes Informations complémentaires

Remarque BranchementsSORTIE HDMI • Selon votre téléviseur, il est possible que certaines résolutions de sortie HDMI ne fonctionnent pas. • Vous devez disposer d'une connexion HDMI pour visionner les vidéos en 3D. •

Un câble HDMI trop long peut provoquer du bruit à l'écran. Si tel est le cas, réglez Couleur intense HDMI sur Arrêt dans le menu.ParamètresParamètres 3D • Sur certains disques 3D, pour arrêter un film en cours de lecture 3D, appuyez une seule fois sur le bouton 5 Le film s’arrête et l’option 3D est désactivée. Pour changer la sélection de l’option 3D lorsque vous regardez un film 3D, appuyez une fois sur le bouton 5 . Le menu Blu-ray apparaît. Appuyez à nouveau sur le bouton 5 , puis sélectionnez Paramètres 3D dans le menu Blu-ray. • Selon le contenu et le positionnement de l'image sur l'écran de votre téléviseur, vous pouvez visualiser apparaître des barres verticales noires à droite ou à gauche de l'écran ou sur les deux côtés à la fois.Format écran • Selon le type de disque utilisé, certains formats d'image peuvent être indisponibles. •

Si vous sélectionnez un format d’image différent de celui de votre téléviseur, il est possible que l’image affichée soit déformée. •

Si vous sélectionnez l'option 16:9 Original, le téléviseur pourra afficher l'image dans un encadrement

horizontal au format 4:3 Pillarbox (bandes noires sur les côtés de l’image). BD Wise (produits Samsung uniquement) • Lorsque la fonction BD Wise est activée, le paramètre Résolution est automatiquement spécifié sur BD Wise et BD Wise apparaît dans le menu Résolution. • Si l'appareil est connecté à un appareil ne prenant pas en charge BD Wise, vous ne pourrez pas utiliser la fonction BD Wise. • Pour garantir le bon fonctionnement de BD Wise, réglez l’option BD Wise de l'appareil et du téléviseur sur Activé.Sortie numérique • Assurez-vous de sélectionner la sortie numérique appropriée, sinon vous n'entendrez aucun son ou un son très fort. • Si le périphérique HDMI (récepteur AV, téléviseur) n'est pas compatible avec les formats compressés (Dolby digital, DTS), le signal audio sera émis en sortie au format PCM. • Les DVD n’ont pas habituellement de fonctionnalité audio BONUSVIEW ni d’effet sonore de navigation. • Certains disques Blu-ray ne sont pas dotés de fonctionnalité audio BONUSVIEW ni d’effet sonore de navigation. • La configuration de la sortie numérique n’affecte pas la sortie audio analogique (G/D) ou HDMI de votre téléviseur.Elle affecte les sorties audio optique et HDMI lorsque l'appareil est connecté à un récepteur AV. • Si vous lisez des pistes de son audio MPEG, le signal audio sera émis en sortie au format PCM indépendamment de vos sélections de sortie numérique (PCM ou Bitstream).Connexion Internet BD-Live • Il est possible que la connexion Internet soit limitée lorsque vous utilisez des contenus BD-LIVE. Annexes

HT-E4500_XU_FRA_0316.indd 53HT-E4500_XU_FRA_0316.indd 53 2012-03-16 오후 4:51:262012-03-16 오후 4:51:26|

Selon votre téléviseur, il est possible que certaines résolutions de sortie HDMI ne fonctionnent pas.

Veuillez vous reporter au manuel d'utilisation de votre téléviseur.

Cette fonction sera indisponible si le câble HDMI ne prend pas en charge le format CEC.

Si votre téléviseur Samsung dispose d'un logo Anynet+, cela signifie qu'il est compatible Anynet+.

En mode mémoire externe, la lecture du disque pourra s’arrêter si vous déconnectez le périphérique

USB en cours d'exécution.

Seuls les périphériques USB formatés selon le système de fichiers FAT (label de volume DOS 8.3)

sont pris en charge. Nous vous recommandons d'utiliser des périphériques USB prenant en charge le

protocole USB 2.0 avec une vitesse de lecture/d'écriture supérieure ou égale à 4 Mo/s.

La fonction Resume Play (Reprise de la lecture) peut être inopérante après le formatage du

périphérique de stockage.

La capacité totale de mémoire disponible pour l'option Gestion données Blu-ray peut varier selon les

DivX® Vidéo à la demande

Pour plus d'informations concernant DivX(R) à la demande(VOD), veuillez visiter le site « http://vod.

Paramètre haut-parleur

Lorsque Sélect. haut-parleur est sélectionné pour Haut-parleur TV, le son est émis depuis les

enceintes du téléviseur.

Paramètre haut-parleur

Lorsque le son HDMI sort vers le haut-parleur du téléviseur, il subit automatiquement un mixage final

Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, la fonction Audio Return Channel (Fonct.

Retour Audio) est indisponible.

L’utilisation d’un câble HDMI non certifié pour ARC (Audio Return Channel (Fonct. Retour Audio)) peut

provoquer un problème de compatibilité.

La fonction ARC est uniquement disponible si un téléviseur compatible ARC est connecté.

La sortie numérique peut être activée lorsque Sélect. haut-parleur est sélectionné sur Haut-parleur

Lecture des fichiers vidéo

La lecture des fichiers vidéo au débit binaire élevé, égal ou supérieur à 20 Mbps, exerce une forte

charge sur les capacités du lecteur et risque, de ce fait, de s’interrompre en cours d’exécution.

Sélection de la langue de la bande son

L’indicateur ◄► ne s’affichera pas à l’écran si la section BONUSVIEW ne contient pas de réglages

La disponibilité des langues proposées via la fonction de la langue de la bande son dépend des langues

encodées sur le disque. Par conséquent, cette fonction ou certaines langues peuvent être indisponibles.

Certains disques Blu-ray vous autorisent à sélectionner la bande son anglaise PCM ou Dolby Digital.

Sélection de la langue des sous-titres

• En fonction du disque Blu-ray/DVD, vous pouvez changer la langue des sous-titres dans le Menu

du disque. Appuyez sur la touche MENU DU DISQUE.

• Cette fonction dépend de la sélection des sous-titres encodés sur le disque et peut ne pas être

disponible sur tous les disques Blu-ray/DVD.

• Les informations concernant la fonction principale ou le mode BONUSVIEW s’afficheront

également si le disque Blu-ray dispose d'une section BONUSVIEW.

• Cette fonction modifie à la fois les sous-titres principaux et secondaires au même moment.

• Le nombre total de sous-titres principaux et secondaires s’affiche.

Lecture de fichiers JPEG

• Vous ne pouvez pas agrandir les sous-titres ou les graphiques PG (Accord parental) pour les

afficher en mode plein écran.

Mode Dolby Pro Logic II

• Avant de sélectionner le mode Dolby Pro Logic II, connectez votre périphérique externe aux

prises AUDIO INPUT (ENTRÉE AUDIO) (L et R) de l’appareil. Si vous ne le connectez pas aux deux

prises (L et R), vous ne profiterez pas du son ambiophonique.

Utilisation de la touche TOOLS (OUTILS) lors du visionnage d’images.

• Si le système est connecté à un téléviseur compatible BD Wise dont la fonction BD Wise est

activée, le menu Picture Settings (Paramètres des images) ne s'affiche pas.

• La fonction Background Music (Musique de fond) ne fonctionne que si le fichier musical et le

fichier photo sont situés sur le même support de stockage. Cependant, la qualité sonore peut

être affectée par le débit binaire du fichier musical MP3, la taille des photos et la méthode

d'encodage utilisée.

Lecture de contenu à partir d'un périphérique de stockage USB

• Vous devez retirer le périphérique de stockage USB en toute sécurité (en exécutant la fonction «

Retirer péri. USB » pour éviter d'endommager la mémoire USB. Appuyez sur le bouton HOME

pour accéder au menu Home (Accueil), sélectionnez le bouton JAUNE (C), puis appuyez sur la

Lire des fichiers musicaux

• Réglez le volume sur un niveau modéré avant de connecter votre iPod à l'appareil.

• Lorsque vous connectez un iPod alors que l'appareil est sous tension, celui-ci charge la batterie

Modèles d'iPod/iPhone pouvant être utilisés avec cet appareil

• Le réglage du volume peut ne pas fonctionner normalement avec les modèles d'iPod et d'iPhone

non listés en page 37. En cas de problèmes avec l'un des modèles listés ci-dessus, actualisez le

logiciel de l'iPod/iPhone pour obtenir la version la plus récente.

• En fonction de la version logicielle de l’iPod, des problèmes de commande peuvent survenir. Il ne

s’agit pas d’un dysfonctionnement du Home Cinema.

• En fonction de la version logicielle ou le type d’iPod, d'autres fonctionnements peuvent être

différents. Installez le logiciel d'iPod le plus récent. (recommandé)

• La lecture du contenu des applications via l'appareil n'est pas garantie. Nous vous

recommandons de lire le contenu téléchargé sur l'iPod.

• Si vous rencontrez des problèmes lors de l'utilisation de votre iPod, veuillez visiter le site Web

www.apple.com/support/ipod.

HT-E4500_XU_FRA_0316.indd 56HT-E4500_XU_FRA_0316.indd 56 2012-03-16 오후 4:51:282012-03-16 오후 4:51:28Français 57 |

Résolution selon le mode de sortie

Lecture du disque Blu-ray/des e-contenus/des contenus numériques

HDMI/connecté HDMI/non connecté

Résolution optimale de

l'entrée du téléviseur

1080p@60F 1080p@60F 1080p@60F 576i/480i -

Trame vidéo : Auto (24Fs) 1080p@24F 1080p@24F 576i/480i -

HDMI/connecté HDMI/non connecté

Mode HDMI Mode VIDÉO Mode VIDÉO BD Wise 576i/480i 576i/480i -

Résolution optimale de l'entrée du

Sélections des sorties numériques Configuration PCMTrain de bits (non traités)Train de bits (DTS Réencodé)Train de bits (Dolby D. Réencodé)Connexion Récepteur AV prenant en charge l'interface HDMIFlux de données audio sur disque Blu-rayPCM Jusqu'à PCM 7,1 ca PCM DTS réencodéDolby D. Réencodé *Dolby DigitalJusqu'à PCM 7,1 ca Dolby Digital DTS réencodéDolby D. Réencodé *Dolby Digital PlusJusqu'à PCM 7,1 ca Dolby Digital Plus DTS réencodéDolby D. Réencodé *Dolby TrueHDJusqu'à PCM 7,1 ca Dolby TrueHD DTS réencodéDolby D. Réencodé *DTS Jusqu'à PCM 6,1 ca DTS DTS réencodéDolby D. Réencodé * DTS- HD High Resolution AudioJusqu'à PCM 7,1 caDTS-HD High Resolution AudioDTS réencodéDolby D. Réencodé *DTS-HD Master AudioJusqu'à PCM 7,1 ca DTS-HD Master Audio DTS réencodéDolby D. Réencodé *Flux de données audio sur DVD PCM PCM 2 ca PCM 2 ca PCM 2 ca PCM 2 caDolby Digital Jusqu'à PCM 5,1 ca Dolby Digital Dolby Digital Dolby Digital DTS Jusqu'à PCM 6,1 ca DTS DTS DTSRésolution pour disque Blu-ray Any Décode la principale fonction audio et le flux de données audio BONUSVIEW en données PCM et ajoute des effets sonores de navigation.Émet uniquement le flux de données audio de la fonction principale, de sorte que votre récepteur AV puisse décoder les trains de bits audio.Vous n’entendrez pas de données audio BONUSVIEW ni d'effets sonores de navigation.Décode la principale fonction audio et le flux de données audio BONUSVIEW en données PCM et ajoute des effets sonores de navigation, puis réencode les données audio PCM en trains de bits DTS.Décode la principale fonction audio et le flux de données audio BONUSVIEW en données PCM et ajoute des effets sonores de navigation, puis réencode les données audio PCM en trains de bits Dolby Digital ou PCM.

* Si le flux de données source est 2 ca ou mono, le réglage « Re-encoded Dolby D » (Dolby D. réencodé) ne sera pas appliqué. La sortie sera PCM 2 ca.Les disques Blu-ray peuvent contenir trois types de flux de données audio : - Principale fonction audio : Bande son de la fonction principale.

- Fonctionnalité audio BONUSVIEW : Bande son supplémentaire, comportant, par exemple, le commentaire du réalisateur ou de l’acteur. - Effets sonores de navigation : Lorsque vous choisissez une navigation via un quelconque menu, les effets sonores

de navigation peuvent retentir. Les effets sonores de navigation sont différents sur chaque disque Blu-ray.

HT-E4500_XU_FRA_0316.indd 58HT-E4500_XU_FRA_0316.indd 58 2012-03-16 오후 4:51:292012-03-16 오후 4:51:29Français 59

Reportez-vous au tableau ci-dessous lorsque cet appareil ne fonctionne pas correctement. Si le

problème que vous rencontrez n’est pas répertorié ci-dessous ou si les consignes ne vous sont d’aucune

aide, éteignez l’appareil, débranchez le cordon d’alimentation et contactez le revendeur agréé le plus

proche ou un centre de dépannage Samsung Electronics.

Problème Vérification/Solution

Le disque ne peut pas être

• Le cordon d’alimentation est-il branché correctement sur la prise secteur ?

• Coupez l’alimentation électrique, puis rallumez-la.

Échec de connexion de

• Contrôlez l'état du connecteur iPod.

• Veillez à mettre constamment à jour la version logicielle de votre iPod.

La lecture ne démarre pas.

• Vérifiez le numéro de zone du disque Blu-ray/DVD.

Les disques Blu-ray/DVD achetés à l’étranger peuvent ne pas être compatibles.

• Les CD-ROM et DVD-ROM ne peuvent pas être lus sur ce lecteur.

• Vérifiez que le niveau de classification est approprié.

La lecture ne démarre pas

immédiatement lorsque le

bouton Lecture/Pause est

• Le disque est-il déformé ou rayé ?

• Nettoyez le disque.

Aucun son n’est produit.

Le système home cinéma n’émet aucun son pendant la lecture rapide, au ralenti, et en mode

Les enceintes sont-elles correctement branchées ? La configuration des enceintes est-elle

réglée correctement ?

Le disque est-il sale ou endommagé ?

certaines enceintes et non

par l’ensemble des 6

• Sur certains disques Blu-ray/DVD, le son est émis depuis les enceintes avant

• Vérifiez que les enceintes sont correctement raccordées.

• Lorsque vous écoutez un CD, la radio ou la télévision, le son est émis par les enceintes

Le son ambiophonique

Dolby Digital 5.1 CH n’est

• Le disque porte-t-il l’indication « Dolby Digital 5.1 CH » ? Le son ambiophonique Dolby

Digital 5.1 CH est produit uniquement si le disque est enregistré au format 5.1.

• La langue audio est-elle correctement réglée sur Dolby Digital 5.1-CH dans l’affichage

Faites-vous fonctionner la télécommande dans sa plage opérationnelle et dans l’angle correct par

rapport au capteur ?

Les piles sont-elles déchargées ?

Avez-vous sélectionné correctement les fonctions (TV/BD) de mode de la télécommande (TV ou

• La qualité est mauvaise et

• Le téléviseur est-il sous tension ?

• Les câbles vidéo sont-ils correctement branchés ?

• Le disque est-il sale ou endommagé ?

• La lecture d’un disque de mauvaise fabrication peut s’avérer impossible.

La langue de la bande-son et

La langue de la bande son et les sous-titres ne fonctionnent pas si le disque n’en

Problème Vérification/Solution

L’écran de menu n’apparaît

pas même si la fonction de

menu est sélectionnée.

• Le disque que vous utilisez contient-il des menus ?

Impossible de modifier le

• La lecture des disques Blu-ray/DVD 16:9 est possible en mode 16/9 Plein écran, 4/3

Boîte aux lettres ou 4/3 Panoramique – Balayage en revanche, les disques Blu-ray/DVD

4:3 peuvent être lus au format 4:3 uniquement. Reportez-vous à la pochette du disque

Blu-ray et sélectionnez la fonction appropriée.

• L'appareil ne fonctionne

(exemple : l’appareil

s’éteint ou émet un bruit

L'appareil ne fonctionne pas

• Appuyez et maintenez la touche

de la télécommande pendant 5 secondes en mode

- L’utilisation de la fonction RÉINITIALISATION efface tous les réglages enregistrés.

N’utilisez ce bouton que si cela est vraiment nécessaire.

Vous avez oublié le mot de

• Sans disque dans le lecteur, appuyez et maintenez la touche

de l'appareil pendant

plus de 5 secondes. Le message INIT s’affiche sur l’écran et les réglages par défaut

Puis, appuyez sur la touche MARCHE/ARRÊT.

- L’utilisation de la fonction RÉINITIALISATION efface tous les réglages enregistrés.

N’utilisez ce bouton que si cela est vraiment nécessaire.

Réception des émissions de

• L’antenne est-elle correctement branchée ?

• Si le signal d’entrée de l’antenne est faible, installez une antenne FM extérieure dans

une zone bénéficiant d’une bonne réception.

Lors de l’écoute du son du

téléviseur via l'appareil,

aucun son n’est entendu.

Si la touche OUVERTURE/FERMETURE

est appuyée lors de l’écoute du son du

téléviseur en utilisant le D. IN ou les fonctions AUX, les fonctions du disque Blu-ray/DVD

sont activées et le son du téléviseur est coupé.

« Indisponible » s’affiche à

• Les fonctions ou les commandes ne peuvent être exécutées pour le moment car :

1. Le logiciel du disque Blu-ray/DVD les limite.

2. Le logiciel du disque Blu-ray/DVD ne prend pas en charge la fonction en question

(par ex. : les angles).

3. La fonction n'est pas disponible pour le moment.

Vous avez demandé un titre, un numéro de chapitre ou un temps de recherche hors de portée

Il est possible que l'écran du

téléviseur n'affiche pas

d'image lorsque la résolution

de la sortie HDMI n'est pas

prise en charge par le

téléviseur (par exemple 1080p).

• Appuyez et maintenez la touche

du panneau avant pendant plus de 5 secondes en

l'absence de disque inséré dans l'appareil. Tous les paramètres seront réinitialisés sur

leur valeur d'origine.

Vérifiez la connexion entre le téléviseur et la prise HDMI de l'appareil.

Vérifiez que votre téléviseur prend en charge les résolutions d'entrée HDMI

576p/480p/720p/1080i/1080p.

Écran de sortie HDMI

Si du bruit aléatoire apparaît à l'écran, cela signifie que le téléviseur ne prend pas en

Problème Vérification/Solution

Fonction de lecture AllShare

Je peux visualiser les

dossiers partagés via AllShare

mais pas les fichiers.

La lecture AllShare affiche uniquement les fichiers correspondant aux catégories suivantes :

photo, musique et cinéma.

Les fichiers ne qui correspondent à aucune de ces trois catégories peuvent ne pas s'afficher.

La vidéo est lue par

Vérifiez si le réseau est stable.

Vérifiez que le câble réseau est correctement branché et que le réseau n'est pas surchargé.

La connexion sans fil entre le serveur et l'appareil est instable.

Vérifiez la connexion.

La connexion de lecture

AllShare entre le téléviseur et

l'ordinateur est instable.

L’adresse IP sous le même sous-réseau doit être unique, dans le cas contraire une collision

IP peut résulter de ce phénomène.

Vérifiez si vous avez un pare-feu activé.

Si tel est le cas, désactivez la fonction pare-feu.

BD-LIVE Je n'arrive pas à me

connecter au serveur

Vérifiez si la connexion réseau a été établie ou non en utilisant la fonction État réseau.

Vérifiez si le périphérique de mémoire USB est connecté à l'appareil.

Le périphérique de mémoire doit avoir au moins 1 Go d'espace libre pour satisfaire aux

exigences du service BD-LIVE.

Vous pouvez vérifier la taille disponible dans Gestion données Blu-ray. (Voir page 54)

Vérifiez si l’option Connexion Internet BD-Live est spécifiée sur Allow(All) (Permettre tout).

Si toutes les mesures préconisées ci-dessus échouent, contactez le fournisseur de contenus

ou mettez à jour l'appareil à l'aide de la dernière version de micrologiciel disponible.

Une erreur s'est produite en

cours d'utilisation du service

Le périphérique de mémoire doit avoir au moins 1 Go d'espace libre pour satisfaire aux

exigences du service BD-LIVE.

Vous pouvez vérifier la taille disponible dans Gestion données Blu-ray. (Voir page 54)

Lorsque les réglages d'usine par défaut sont rétablis, toutes les données Blu-ray utilisateur stockées sur le lecteur

Caractéristiques techniques GénéralitésPoids 2,5 kgDimensions 430 (L) x 50 (H) x 250 (P) mmPlage de températures de fonctionnement+5°C à +35°CPlage de taux d'humidit 10 % à 75 %Tuner FMRapport signal/bruit 55 dBSensibilité utilisable 12 dBDistorsion harmonique totale 0.5 %DisqueBD (Blu-ray Disc) Vitesse de lecture : 9,834 m/sDVD (Digital Versatile Disc)Vitesse de lecture : 6,98 à 7,68 m/sTemps de lecture approx. (disque à une face, une couche) : 135 minCD : 12cm (COMPACT DISC)Vitesse de lecture : 4,8 à 5,6 m/sTemps de lecture maximal : 74 minCD : 8cm (COMPACT DISC)Vitesse de lecture : 4,8 à 5,6 m/sTemps de lecture maximal : 20 minSortie vidéo Vidéo composite1 canal : 1,0 V crête à crête (charge 75 Ω) Disque Blu-ray : 576i/480i DVD : 576i/480i Vidéo/Audio HDMI1080p, 1080i, 720p, 576p/480pAudio PCM multicanaux, audio Bitstream et audio PCMAmplificateurSortie de l’enceinte avant 165 W x 2(3 Ω)Sortie de l’enceinte centrale 170 W (3 Ω)Sortie de l’enceinte ambiophonique165 W x 2(3 Ω)Sortie du caisson de basse 170 W (3 Ω)Réponse en fréquenceEntrée analogique 20Hz~20kHz (±3dB)Entrée numérique 20Hz~40kHz (±4dB)Rapport signal/bruit 70dBSéparation des canaux 60dBSensibilité d’entrée (AUX)500mV HT-E4500_XU_FRA_0316.indd 62HT-E4500_XU_FRA_0316.indd 62 2012-03-16 오후 4:51:322012-03-16 오후 4:51:32Français 63

Système d’enceintes 5.1 canaux

acoustique de sortie

• Les vitesses de réseau égales ou inférieures à 10 Mbps ne sont pas prises en charge.

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans avis

• Le poids et les dimensions sont approximatifs.

• La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

• Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.

HT-E4500_XU_FRA_0316.indd 63HT-E4500_XU_FRA_0316.indd 63 2012-03-16 오후 4:51:332012-03-16 오후 4:51:33Mise au rebut appropriée de ce produit (Déchets d'équipements

électriques et électroniques)

(Applicable dans l'Union européenne et les autres pays d'Europe dotés d'un système de tri sélectif)

Ce symbole sur le produit, les accessoires ou le manuel indique que le produit et ses accessoires électroniques

(par exemple, le chargeur, les casques ou le câble USB) ne doivent pas être mis au rebut avec les autres déchets

ménagers à la fin de leur durée de vie. Pour éviter toute nuisance à l'environnement ou à la santé par une mise au

rebut incontrôlée des déchets, veuillez séparer ces articles des autres types de déchets et les recycler de façon

responsable pour promouvoir la réutilisation à long terme des ressources matérielles.

Pour assurer un recyclage du produit dans le respect de l'environnement, les particuliers doivent s'enquérir des lieux

et procédures appropriés auprès du détaillant qui leur a vendu ces articles ou auprès des collectivités locales

Les utilisateurs professionnels doivent contacter leur fournisseur et se reporter aux conditions du contrat d'achat.

Ce produit et ses accessoires électroniques ne doivent pas être jetés avec les autres déchets commerciaux.

Mise au rebut appropriée de la batterie de ce produit

(Applicable dans l'Union européenne et les autres pays d'Europe dotés d'un système de retour de piles.)

Ce symbole sur la batterie, le manuel ou l'emballage indique que la batterie de ce produit ne doit pas

être mise au rebut avec les autres déchets ménagers à la fin de sa durée de vie. Lorsqu’ils sont indiqués,

les symboles chimiques Hg, Cd ou Pb indiquent que cette batterie contient du mercure, du cadmium ou

de plomb en quantité supérieure aux niveaux de référence de la Directive CE 2006/66. Si les batteries

ne sont pas correctement mises au rebut, ces substances peuvent provoquer un danger pour la santé

humaine ou l’environnement.

Afin de protéger les ressources naturelles et de promouvoir le recyclage, séparez les piles des autres

déchets et recyclez-les via votre système local gratuit de retour de piles.

Contacter SAMSUNG WORLD WIDE Pour toutes questions ou observations concernant les produits Samsung, veuillez
