Sicherheitsinformationen

Warnung ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN.ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. LASSEN SIE REPARATUREN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN. ACHTUNG STROMSCHLAGGEFAHR!NICHT ÖFFNEN!Dieses Symbol weist auf „gefährliche Netzspannung“ im Inneren des Geräts hin. Es besteht somit die Gefahr von Stromschlägen und Verletzungen.ACHTUNG: UM STROMSCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS VOLLIG AN DEM BREITEN STECKPLATZ AUS.Dieses Symbol weist auf wichtige Anweisungen im Begleitmaterial zum Produkt hin.WARNUNG• Schützen Sie das Gerät vor Regen und Feuchtigkeit, um die Gefahr von Bränden oder Stromschlägen zu verringern.ACHTUNG• Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden. Außerdem dürfen keine mit Flüssigkeiten gefüllte Behälter, wie beispielsweise Vasen, darauf abgestellt werden.• Um das Gerät vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Stellen Sie deshalb sicher, dass Sie den Netzstecker stets leicht erreichen können.• Dieses Gerät muss stets an geerdete Steckdosen angeschlossen werden.• Entfernen Sie den Stecker aus der Steckdose, um das Gerät vollständig abzuschalten. Aus diesem Grund sollte sich der Netzstecker in Reichweite befinden.CLASS 1 LASER PRODUCTKLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITEKLASS 1 LASER APPARATPRODUCTO LÁSER CLASE 1LASERPRODUKT DER KLASSE 1Dieser CD-Player ist ein LASERPRODUKT DER KLASSE 1.Bei Verwendung von Bedienelementen bzw. Einstellungen und Vorgängen, die von den hier aufgeführten abweichen, kann ein Risiko durch gefährliche Strahlung entstehen.ACHTUNG• INVISIBLE LASER RADIATION WHEN OPEN AND INTERLOCKS DEFEATED, AVOID EXPOSURE TO BEAM. HT-E4500_XU_GER-0316.indd 2HT-E4500_XU_GER-0316.indd 2 2012-03-16 오후 4:52:212012-03-16 오후 4:52:21Deutsch 3

01 Sicherheitsinformationen

Lagerung und Handhabung der Disks

- Fingerabdrücke oder Kratzer

auf der Disk können zu einer

Verschlechterung der Klang-

und Bildqualität oder zu Springen führen.

- Vermeiden Sie die Oberfläche von mit Daten

bespielten Disks zu berühren.

- Halten Sie die Disk mit den Fingerspitzen am

Rand fest damit keine Fingerabdrücke auf der

Oberfläche zurückbleiben.

- Kleben Sie kein Papier oder Klebeband auf

• Reinigen der Disks

- Wenn sich Fingerabdrücke oder

Schmutz auf der Disk befinden,

säubern Sie sie mit einem milden

Reinigungsmittel und einem

- Säubern Sie die Disk von innen nach außen.

- Lagerung der Disks

Setzen Sie die Disk keiner direkten

Sonneneinstrahlung aus.

Bewahren Sie die Disk an einem kühlen, gut

Bewahren Sie die Disk in einer Schutzhülle

auf und lagern Sie sie senkrecht.

Vorsichtsmaßnahmen für den Betrieb

• Das Gerät keinem Spritz- oder Tropfwasser

aussetzen. Keine mit Flüssigkeit gefüllten

Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss

der Netzstecker aus der Steckdose gezogen

werden. Somit muss der Netzstecker immer

bequem erreichbar sein.

• Berühren Sie den Netzstecker nicht mit

nassen Händen. Es besteht die Gefahr eines

• Schließen Sie nicht mehrere elektrische Geräte

an dieselbe Steckdose an. Eine Überlastung

der Steckdose kann zu Überhitzung und Feuer

• Pflege des Gehäuses

- Bevor Sie andere Geräte an dieses Gerät

anschließen, müssen alle diese Geräte vorher

abgeschaltet werden.

- Wenn Sie das Gerät aus einer kalten in eine

warme Umgebung bringen, kann Feuchtigkeit

an den Geräteteilen und der Linse kondensieren

und zu Fehlern bei der Wiedergabe führen. Falls

dieser Fall eintritt, den Netzstecker ziehen und

nach zwei Stunden den Stecker wieder in die

Steckdose stecken. Legen Sie anschließend die

Disk ein, und versuchen Sie, die Wiedergabe

der Disk zu starten.

Wenn unnormale Geräusche zu hören sind oder

sich ein stechender Geruch bemerkbar macht

oder Rauch entsteht, sofort das Gerät über den

Netzschalter ausschalten und den Netzstecker

ziehen. Setzen Sie sich anschließend mit dem

nächsten Kundendienst in Verbindung um

technische Hilfe zu erhalten. Das Gerät nicht weiter

verwenden. Ein Gerät in diesem Zustand kann einen

Brand auslösen oder zu einem Stromschlag führen.

Um das Gerät vollständig auszuschalten, muss der

Netzstecker aus der Steckdose gezogen werden.

Somit muss der Netzstecker immer bequem

Verwendung der 3 D Funktion

WICHTIGE GESUNDHEITS UND SICHERHEITSHINWEISE FÜR 3D BILDER.

Lesen Sie die folgenden Sicherheitshinweise aufmerksam

durch, bevor Sie die 3D Funktion verwenden.

Bei einigen Zuschauern kann es bei der Betrachtung

von 3D Fernsehen zu einem Unwohlsein, wie

Schwindelgefühl, Übelkeit und Kopfschmerzen

kommen. Wenn Sie solche Symptome wahrnehmen,

unterbrechen Sie das Ansehen von 3D Fernsehen,

setzen Sie die 3D Aktiv Brille ab und ruhen Sie sich aus.

Das Betrachten von 3D Bildern über einen längeren

Zeitraum kann zu einer Augenüberlastung führen.

Wenn Sie eine Überlastung der Augen wahrnehmen,

unterbrechen Sie das Ansehen von 3D Fernsehen,

setzen Sie die 3D Aktiv Brille ab und ruhen Sie sich aus.

Zuständige Erwachsene müssen Kinder, welche die

3D Funktion nutzen, regelmäßig überwachen. Wenn

die Kinder über ermüdete Augen, Kopfschmerzen,

Schwindelgefühl oder Übelkeit klagen, müssen die

Kinder das Anschauen von 3D Fernsehen abbrechen

Verwenden Sie die 3D Aktiv Brille nicht für andere

Sicherheitsinformationen

• Verwenden Sie die 3D Funktion oder die 3D Aktiv Brille nicht während Sie herumlaufen oder sich bewegen. Wenn Sie die 3D Funktion oder die 3D Aktiv Brille verwenden während Sie sich umher bewegen, können Sie gegen Gegenstände laufen, stolpern und/oder hinfallen und sich ernsthaft Verletzungen zuziehen. • Wenn Sie 3D Inhalte erleben möchten, müssen Sie ein 3D Gerät (3D fähiger AV-Receiver oder Fernsehgerät) an den HDMI OUT Ausgang mit Hilfe eine High-Speed HDMI-Kabels anschließen. Setzen Sie die 3D Brille auf, bevor Sie 3D Inhalte wiedergeben. • Das Gerät gibt 3D Inhalte nur über ein an den HDMI OUT Ausgang angeschlossenes HDMI-Kabel wieder. • Da die Videoauflösung im 3D Wiedergabemodus fest auf die Auslösung der 3D Videoquelle eingestellt ist, kann die Auflösung nicht an Ihre Vorlieben angepasst werden. • Einige Funktionen, wie BD Wise, Einstellung des Bildformats und die Einstellung der Auflösung können im 3D-Modus unter Umständen nicht richtig funktionieren. • Für die fehlerfreie Wiedergabe des 3D-Signals müssen Sie ein High-Speed HDMI-Kabel verwenden. • Bei der Betrachtung von 3D Bildern sollten Sie einen Abstand von mindestens 3 Mal der Bildschirmbreite vom Fernsehgerät einhalten. Zum Beispiel, wenn sie einen 46 Zoll Bildschirm haben, müssen Sie einen Abstand von 3,5 Metern einhalten. - Für die beste 3D Bildqualität muss der 3D Bildschirm in Augenhöhe aufgestellt werden. • Bei einigen angeschlossenen 3D Geräten kann der 3D Effekt eventuell nicht einwandfrei funktionieren. • Mit diesem Gerät können 2D Inhalte nicht nach 3D umgewandelt werden. • “Blu-ray 3D” und das “Blu-ray 3D” Logo sind Markenzeichen der Blu-ray Disc Association. Copyright © 2012 Samsung Electronics Co.,Ltd.Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co.,Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet. Lizenz • Dolby sowie das Doppel-D-Symbol sind ein Warenzeichen der Dolby Laboratories.• Hergestellt unter Lizenz und US-Patentnummern: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 sowie anderen in den USA und weltweit ausgestellten und angemeldeten Patenten. DTS-HD, das Symbol, und DTSHD zusammen mit dem Symbol sind eingetragene Warenzeichen. DTS-HD Master Audio | Essential ist ein Warenzeichen von DTS, Inc. Das Produkt enthält Software. © DTS, Inc. Alle Rechte vorbehalten. • ÜBER DIVX-VIDEO: DivX® ist ein von DivX entwickeltes Videoformat, LLC ist ein Tochterunternehmen der Rovi Corporation. Hierbei handelt es sich um ein offizielles DivX Certified®, das DivX Video wiedergeben kann. Nähere Informationen und Softwareanwendungen zum Konvertieren Ihrer Videodateien in das DivX Video Format finden Sie unter www.divx.com.INFOS ZU DIVX VIDEO-ON-DEMAND: Dieses DivX®-zertifizierte Gerät muss registriert werden, damit erworbene Video-On-Demand-Inhalte (VOD) wiedergegeben werden können. Um den Registrierungscode zu erhalten, wechseln Sie in den DivX VOD-Bereich im Setup-Menü des Geräts. Weitere Informationen über den Abschluss der Registrierung finden Sie unter vod.divx.com.DivX Certified® für die Wiedergabe von DivX® -Videos bis hin zu HD 1080p, einschließlich Premium-Inhalt.DivX®, DivX Certified® und die dazugehörigen Logos sind Markenzeichen der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.Geschützt durch eines oder mehrere der folgenden U.S. Patente 7,295,673; 7,460,668; 7,515,710; 7,519,274 HT-E4500_XU_GER-0316.indd 4HT-E4500_XU_GER-0316.indd 4 2012-03-16 오후 4:52:232012-03-16 오후 4:52:23Deutsch 5

01 Sicherheitsinformationen

• Oracle und Java sind registrierte Warenzeichen

von Oracle und/oder ihrer Tochterunternehmen.

Andere Namen sind Markenzeichen ihrer

entsprechenden Eigentümer.

• Dieses Gerät nutzt eine durch U.S. Patente und

andere Schutz- und Urheberrechte geschützte

Kopierschutztechnologie der Rovi Corporation.

Reverse Engineering und Disassemblierung sind

• Blu-ray Disc™, Blu-ray™, und die Logos sind

Warenzeichen der Blu-ray Disc Association.

• iPad, iPhone, iPod, iPod classic, iPod nano,

iPod shuffle und iPod touch sind in den USA

und anderen Ländern eingetragene Marken der

• Dieses Gerät verwendet die Cinavia Technologie,

um die Verwendung illegaler Kopien von einigen

kommerziellen Filmproduktionen und Videos

sowie deren Soundtracks zu verhindern. Wenn

die unzulässige Verwendung einer illegalen

Kopie erkannt wird, erscheint eine Meldung und

die Wiedergabe oder der Kopiervorgang werden

Mehr Informationen über die Cinavia

Technologie finden Sie auf dem Online

Verbraucherinformationszentrum unter http://

Wenn Sie weitere Informationen über Cinavia

über E-Mail erhalten möchten, senden Sie bitte

eine Postkarte mit Ihrer Mail-Adresse an: Cinavia

Consumer Information Centre, P.O. Box 86851,

San Diego, CA, 92138, USA.”

Dieses Gerät beinhaltet geschützte Technologie

unter Lizenz der Verance Corporation und

ist durch das U.S. Patent 7.369.677 und

andere U.S. und weltweit ausgestellte oder

beantragte Patente sowie das Urheberrecht

und das Betriebsgeheimnis bestimmter Aspekte

dieser Technologie geschützt. Cinavia ist ein

Warenzeichen der Verance Corporation.

Copyright 2004-2010 Verance Corporation.

Alle Rechte vorbehalten für Verance. Reverse

Engineering und Disassemblierung sind

• Open Source Lizenz Hinweis

- Im Falle der Verwendung von Open

Source Software, stehen die Open Source

Lizenzvereinbarungen im Produktmenü zur

SICHERHEITSINFORMATIONEN 2 Warnung3 Lagerung und Handhabung der Disks3 Vorsichtsmaßnahmen für den Betrieb3 Verwendung der 3 D Funktion4 Copyright4 Lizenz ERSTE SCHRITTE 7 Disk und Format Kompatibilität8 Logos von Disks, die vom Gerät wiedergegeben werden können11 Zubehör12 Beschreibung12 Rückseite13 Fernbedienung ANSCHLÜSSE 15 Anschließen der Lautsprecher16 Lautsprecherkomponenten17 Zum Installieren der Lautsprecher auf dem Tallboy-Stand17 Anschließen der Lautsprecher18 Anschluss des optionalen Funkempfängers einrichten20 Zum Anschließen der UKW-Antenne20 Anschließen eines iPods/iPhones20 Anbringen des Ferrit Ringkerns am Netzkabel des Hauptgeräts21 Anschluss an ein Fernsehgerät 21

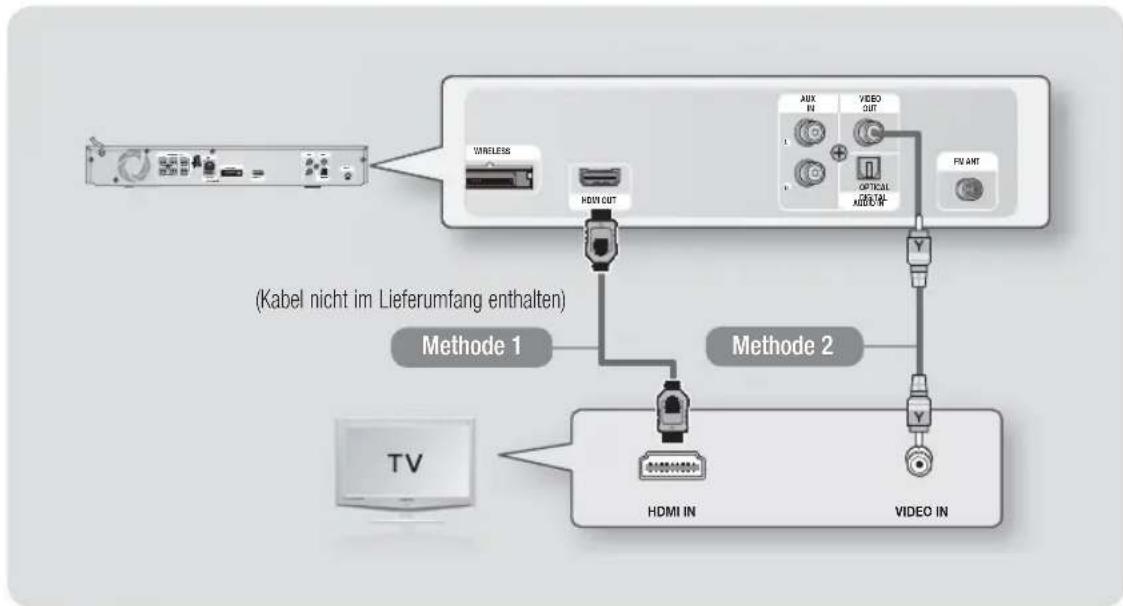

Methode 1 Anschluss an ein Fernsehgerät mit einem HDMI-Kabel- Beste Qualität (Empfohlen) 21

Methode 2 Anschluss an ein Fernsehgerät mit einem Videokabel - Gute Qualität22 Externe Geräte anschließen 22

Methode 1 AUX EINGANG : Anschließen eines externen Analoggeräts 22

Methode 2 OPTISCHER : Anschließen eines externen Digitalgeräts23 Anschließen an einen Netzwerk Router23 Kabelnetzwerk23 Wireless-Netzwerk EINSTELLUNGEN 24 Ersteinstellungen konfigurieren25 Der Home Bildschirm26 Zugriff auf den Einstellungen Bildschirm27 Einstellungen Menü Funktionen31 Netzwerke und das Internet34 Aktualisieren der Software MEDIA PLAY 36 Der AllShare Wiedergabebildschirm37 Wiedergabe von Dateien auf einem USB-Speichergerät oder iPod/iPhone37 iPod/iPhone Modelle, die mit diesem Gerät verwendet werden können38 Der Funktion Bildschirm38 Wiedergabe von kommerziellen Video Disks38 Wiedergabe von kommerziellen Audio Disks39 Wiedergabe von selbst aufgenommenen Disks39 Verwenden der AllShare Netzwerkfunktion41 Steuern der Videowiedergabe43 Steuern der Musikwiedergabe44 Anzeigen von Fotos45 Verwenden des Extras Menü, wenn eine Datei markiert ist47 Radio hören49 Verwenden der Spezialeffekt Tasten auf der Fernbedienung NETZWERKDIENSTE 50 Smart Hub verwenden52 BD-LIVE™ ANHANG 53 Zusätzliche Informationen59 Fehlerbehebung62 Technische Daten HT-E4500_XU_GER-0316.indd 6HT-E4500_XU_GER-0316.indd 6 2012-03-16 오후 4:52:242012-03-16 오후 4:52:24Deutsch 7 | 02 Erste Schritte Disk und Format Kompatibilität

Disktypen und Inhalte, die von Ihrem Gerät wiedergegeben werden können

Medium Disktyp Details VIDEOBlu-ray Disc3D Blu-ray DiscBD-ROM oder BD-RE/-R Disk aufgenommen im BD-RE Format.DVD-VIDEO, DVD-RW,DVD-R, DVD+RW,DVD+RDVD-VIDEO, DVD-RW, DVD-R, DVD+RW, DVD+RDVD-VIDEO, aufgenommene DVD+RW/DVD-RW(V)/DVD-R/+R Disks, die aufgenommen und abgeschlossen wurden, oder USB-Speichergeräte mit DivX, MKV, MP4 Inhalten.MUSIKCD-RW/-R, DVD-RW/-R,BD-RE/-RAuf CD-RW/-R, DVD-RW/-R, BD-RE/-R Disks aufgenommene Musiktitel oder USB-Speichergeräte mit MP3 oder WMA Inhalten.FOTO CD-RW/-R, DVD-RW/-R,BD-RE/-RAuf CD-RW/-R, DVD-RW/-R, BD-RE/-R Disks aufgenommene Fotos oder USB-Speichergeräte mit JPEG Inhalten. | HINWEIS |

 In Abhängigkeit vom Datenträgertyp und den Aufnahmebedingungen können bestimmte CD-RW/-R und DVD-R möglicherweise nicht vom Gerät wiedergegeben werden.

 Wenn eine DVD-RW/-R-Disk nicht korrekt im DVD-Videoformat aufgenommen wurde, kann sie nicht wiedergegeben werden.

 Das Gerät gibt keine Inhalte wieder, die auf DVD-Rs mit einer Bitrate von mehr als 10 Mbps aufgezeichnet wurden.

Das Gerät gibt keine Inhalte wieder, die auf BD-Rs oder USB-Geräten mit einer Bitrate von mehr als 30 Mbps aufgezeichnet wurden.

 Die Wiedergabe kann bei einigen Disktypen oder Verwendung bestimmter Funktionen, wie Blickwinkeländerung und Bildformat nicht funktionieren Ausführlichere Informationen zu den Disks finden Sie auf der jeweiligen Verpackung. Lesen Sie diese Informationen bei Bedarf durch.

 Wenn Sie einen BD-J Titel wiedergeben, kann das Laden länger dauern als bei einem normalen Titel oder einige Funktionen werden langsamer ausgeführt. Disktypen, die von Ihrem Gerät nicht wiedergegeben werden können • HD DVD• DVD-ROM/PD/MV-Disk usw.• DVD-RAM• Super Audio-CD (außer CD-Layer)• DVD-RW (VR-Modus)• CVD/CD-ROM/CDV/CD-G/CD-I/LD(CD-Gs nur Audiowiedergabe, keine Grafiken.)• 3,9 GB DVD-R für Videoschnittarbeiten | HINWEIS |

 Das Gerät führt möglicherweise nicht alle Bedienungsbefehle aus, da einige Blu-ray-Disks, DVDs und CDs bei der Wiedergabe nicht alle oder nur bestimmte Funktionen unterstützen.Dies ist keine Fehlfunktion des Players.

 Samsung kann nicht garantieren, dass dieses Gerät jede Disk mit einem Blue Ray-Disk, DVD- oder CD-Logo wiedergibt, da sich die Diskformate ständig weiterentwickeln und bei der Erstellung von Blu-ray Disc, DVD, CD-Software und/oder bei der Herstellung von Disks Fehler auftreten können.

 Wenn Sie Fragen haben, oder bei der Wiedergabe von Blu-ray-Disks, DVDs oder CDs mit diesem Gerät Probleme auftreten, wenden Sie sich bitte an den SAMSUNG Kundendienst. Weitere Informationen zu den Wiedergabebeschränkungen finden Sie in diesem Handbuch.

 Einige kommerzielle Disks sowie DVDs aus Ländern außerhalb Ihrer Region können unter Umständen mit diesem Produkt nicht abgespielt werden. Erste Schritte

HT-E4500_XU_GER-0316.indd 7HT-E4500_XU_GER-0316.indd 7 2012-03-16 오후 4:52:252012-03-16 오후 4:52:25|

Erste Schritte RegionalcodeGeräte und Disks sind nach Regionen codiert.Für die Wiedergabe müssen diese Regionalcodes zusammenpassen. Wenn dies nicht der Fall ist, kann die Disk nicht wiedergegeben werden.Der Regionalcode dieses Geräts ist auf der Geräterückseite angebracht.DisktypRegionalcodeRegionBlu-ray-Disc A Nordamerika, Mittelamerika, Südamerika, Korea, Japan, Taiwan, Hongkong und B Europa, Grönland, Französische Überseegebiete, Naher Osten, Afrika, Australien und Neuseeland C Indien, China, Russland, Zentral- und Südasien.DVD-VIDEO 1 USA, US-Territorien und Kanada 2 Europa, Japan, Naher Osten, Ägypten, Südafrika, Grönland 3 Taiwan, Korea, Philippinen, Indonesien, Hongkong 4 Mexiko, Südamerika, Mittelamerika, Australien, Neuseeland, Pazifische Inseln, Karibik 5 Russland, Osteuropa, Indien, die meisten afrikanischen Länder, Nordkorea, Mongolei 6 China | HINWEIS |

 Wenn der Regionalcode einer Blu-ray Disk/DVD nicht dem Regionalcode dieses Geräts entspricht, kann die Disk nicht vom Gerät wiedergegeben werden.Logos von Disks, die vom Gerät wiedergegeben werden könnenBlu-ray-Disc 3D Blu-ray DiscBD-LIVE DolbyDTS DivXPAL-Fernsehsystem in Großbritannien, Frankreich, Deutschland usw. Java Unterstützte FormateUnterstützte MusikdateiDateierweiterungContainerAudio CodecFrequenzbereich*.mp3 MP3 MP3 -*.wma

WMA WMA Kompatibel WMA Version 10*Samplingraten sind (in kHz) - 8, 11, 16, 22, 32, 44.1, 48 (im kHz)*Bitraten - alle Bitraten im Bereich 5 kbps zu 384 kbps HT-E4500_XU_GER-0316.indd 8HT-E4500_XU_GER-0316.indd 8 2012-03-16 오후 4:52:272012-03-16 오후 4:52:27Deutsch 9

Unterstützte Videodatei

Container Video Codec Auflösung Bildrate (fps) Bitrate (Mbps) Audio Codec

- Auch wenn eine Datei mit einem unterstützten Codec aus der oben aufgeführten Liste kodiert ist, kann

die Datei eventuell nicht wiedergegeben werden, wenn sie einen Fehler enthält.

- Eine normale Wiedergabe wird nicht garantiert, wenn die Informationen im Container falsch sind oder

die Datei selbst beschädigt ist.

- Dateien mit einer höheren Bitrate oder Bildfrequenz als der Standard, können bei der Wiedergabe

HT-E4500_XU_GER-0316.indd 9HT-E4500_XU_GER-0316.indd 9 2012-03-16 오후 4:52:292012-03-16 오후 4:52:29|

Erste Schritte - Die Suchen (Springen) Funktion ist nicht verfügbar, wenn die Indextabelle der Datei beschädigt ist. - Wenn Sie eine Datei entfernt über eine Netzwerkverbindung wiedergeben, kann die Videowiedergabe, je nach Netzwerkgeschwindigkeit, stottern.

 Videodecoder - Unterstützt bis H.264 Level 4.1 - H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 und AVCHD wird nicht unterstützt - MPEG4 SP, ASP :Unter 1280 x 720 : max. 60 BilderÜber 1280 x 720 : max. 30 Bilder - GMC 2 oder höher wird nicht unterstützt

 Audiodecoder - Unterstützt WMA 7, 8, 9 und STD - WMA 9 PRO Mehrkanal Dateien werden nicht unterstützt, wenn die Anzahl der Kanäle mehr als 2 beträgt oder die Datei eine verlustfrei Audiodecodierung erfordert. - WMA Abtastrate von 22050Hz Mono wird nicht unterstützt. 

Unterstützte DivX Untertitel Dateiformate *.ttxt, *.smi, *.srt, *.sub, *.txt Hinweise zum USB-Anschluss • Ihr Gerät unterstützt USB-Speichergerät, MP3-Player, Digitalkameras und USB-Kartenleser.• Das Gerät unterstützt keine Datei- oder Ordnernamen mit mehr als 128 Zeichen.• Einige USB/Digitalkameras sind eventuell nicht mit dem Gerät kompatibel.• Das Gerät unterstützt die Dateisysteme FAT 16, FAT 32 und NTFS.• Schließen Sie USB-Geräte direkt an den USB-Anschluss Ihres Geräts an. Der Anschluss über ein USB-Kabel kann Kompatibilitätsprobleme verursachen.• Wenn mehr als ein Speichermedium und einen Multi-Kartenleser eingelegt werden, kann der Kartenleser eventuell nicht fehlerfrei funktionieren.• Das Gerät unterstützt das PTP-Protokoll nicht.• Das USB-Gerät nicht während des Ladevorgangs abtrennen.• Je größer die Bildauflösung, desto länger braucht das Bild um angezeigt zu werden.• Dieses Gerät kann keine MP3 Dateien mit DRM (Digital Rights Management) wiedergeben, die von kommerziellen Seiten heruntergeladen wurden.• Ihr Gerät unterstützt nur Video mit einer Bildfrequenz von weniger als 30 BpS. • Ihr Gerät unterstützt nur USB Mass Storage Class (MSC) Geräte, wie Pendrives und USB-Festplatten. (HUBs werden nicht unterstützt) • Bestimmte USB-Festplattengeräte, Multi-Kartenleser und Pendrives sind eventuell mit diesem Gerät nicht kompatibel. • Wenn ein USB-Gerät zu viel Strom benötigt, kann es von der Sicherheitsschaltung in der Funktion eingeschränkt werden. • Wenn die Wiedergabe von einer USB-Festplatte unstabil ist, muss dem Gerät mehr Strom durch den Anschluss eine Steckdose zugeführt werden. Wenn das Problem weiterhin bestehen bleibt, setzen Sie sich mit dem USB-Festplattenhersteller in Verbindung. • Sie müssen das USB-Speichergerät sicher entfernen, (führen Sie die „USB sicher entfernen“-Funktion durch) um die gespeicherten Daten auf Ihrem USB-Gerät nicht zu beschädigen.Drücken Sie HOME um zum Home Menü zu wechseln und anschließend die GELBE (C) Taste und danach die E Taste. • SAMSUNG übernimmt keine Haftung für die Beschädigung oder den Verlust von Daten. AVCHD

(Advanced Video Codec Höchauflösung) • Dieses Gerät kann Disks im AVCHD Format wiedergeben. Diese Disks werden normalerweise aufgezeichnet und in Camcordern verwendet .• Das AVCHD-Format ist ein hochauflösendes digitales Videokameraformat.• Das MPEG-4 AVC/H.264 Format komprimiert Bilder effektiver als das konventionelle Bildkomprimierungsformat.• Einige AVCHD-Disks verwenden das „x.v.Color” Format. Dieses Gerät kann AVCHD Disks wiedergeben, die das "x.v Colour" Format verwenden.• „x.v.Color” ist eine Handelsmarke von Sony Corporation.• „AVCHD” und der AVCHD-Logo sind Handelsmarken von Matsushita Electronic Industrial Co., Ltd. und Sony Corporation. HT-E4500_XU_GER-0316.indd 10HT-E4500_XU_GER-0316.indd 10 2012-03-16 오후 4:52:302012-03-16 오후 4:52:30Deutsch 11 |

Einige Disk im AVCHD DivX-Format können aufgrund der Aufnahmebedingungen eventuelle nicht wiedergegeben werden.

AVCHD formatierte Disks müssen finalisiert werden.

„x.v.Colour” bietet einen größeren Farbbereich als normale Camcorder DVDs.

Einige Disks im DivX-, MKV- und MP4-Format können möglicherweise aufgrund der Videoauflösung und der Bildfrequenz

nicht wiedergegeben werden.

Überprüfen Sie das Vorhandensein der unten angeführten Zubehörteile.

TA FULL SCREEN RE PEA THOME Videokabel Benutzerhandbuch (Für Netzkabel) UKW-Antenne Ferritringkern Fernbedienung/AAA-Batterien

Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt

Es kann eine Gebühr erhoben werden, wenn:

a. Ein Ingenieur auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese

Bedienungsanleitung nicht gelesen haben)

Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt

(z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder

der Hausbesuch erfolgt.

HT-E4500_XU_GER-0316.indd 11HT-E4500_XU_GER-0316.indd 11 2012-03-16 오후 4:52:302012-03-16 오후 4:52:30|

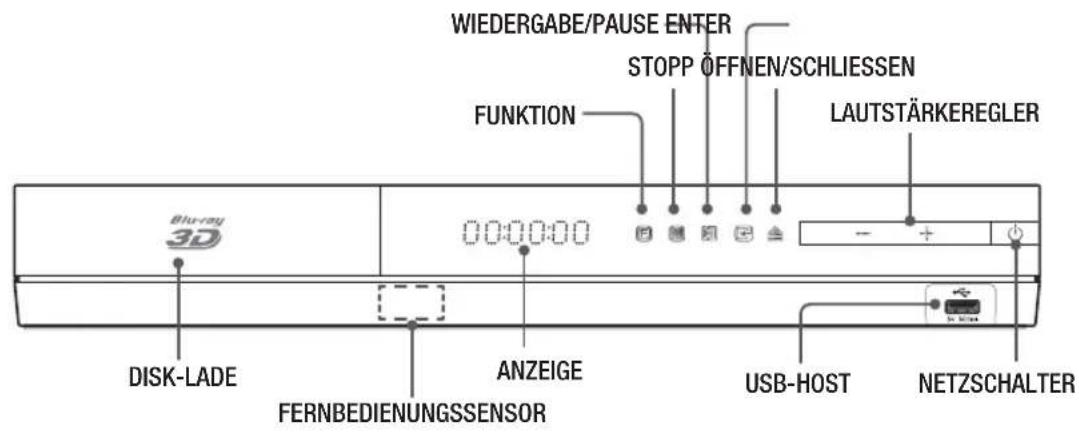

Beschreibung ANZEIGENETZSCHALTERDISK-LADEUSB-HOSTSTOPP ÖFFNEN/SCHLIESSENLAUTSTÄRKEREGLERWIEDERGABE/PAUSE ENTER FUNKTIONFERNBEDIENUNGSSENSOR | HINWEIS |

 Um die Software des Geräts über den USB-Anschluss zu aktualisieren, benötigen Sie ein USB-Speicher Stick.

 Wenn das Gerät das Blu-ray-Disk Menü anzeigt, kann der Film nicht durch Drücken der 6 Taste am Gerät oder auf der Fernbedienung gestartet werden. Um den Film abzuspielen müssen Sie Film Wiedergabe oder Start im Menü der Disk auswählen und anschließend die

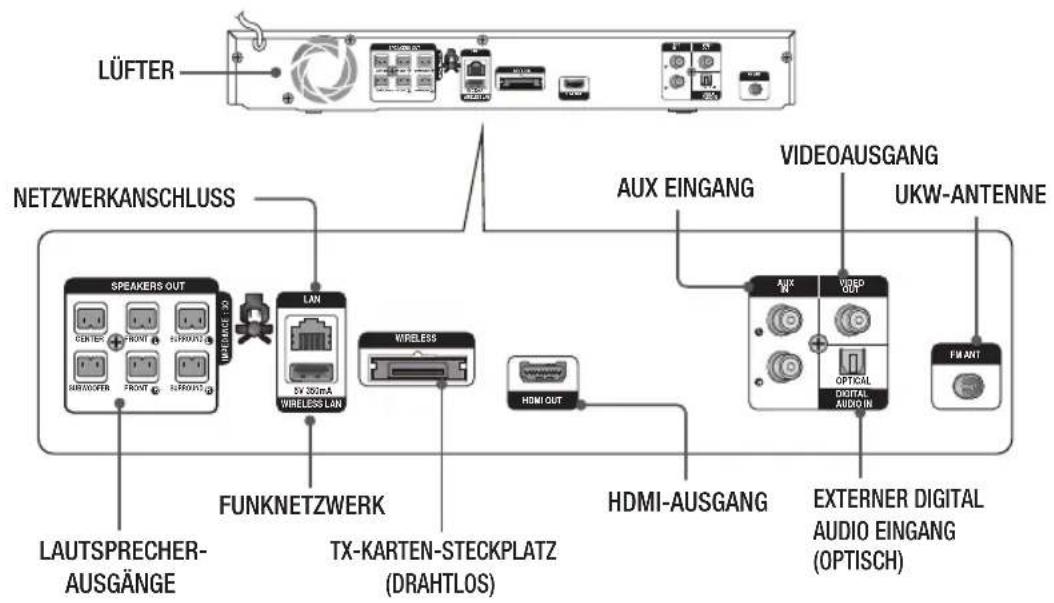

E Taste drücken. Rückseite

 Beim Aufstellen des Geräts ist ein Abstand von mindestens 10 cm auf allen Seiten einzuhalten um eine ausreichende Belüftung zu gewährleisten. Halten Sie den Lüfter und die Belüftungsöffnungen stets frei.

5V 350mA LAN WIRELESS LAN HDMI OUT AUX IN VIDEO OUT OPTICAL DIGITAL AUDIO IN FM ANT IMPEDANCE : 3

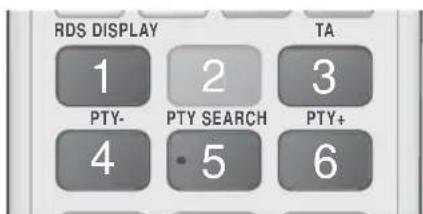

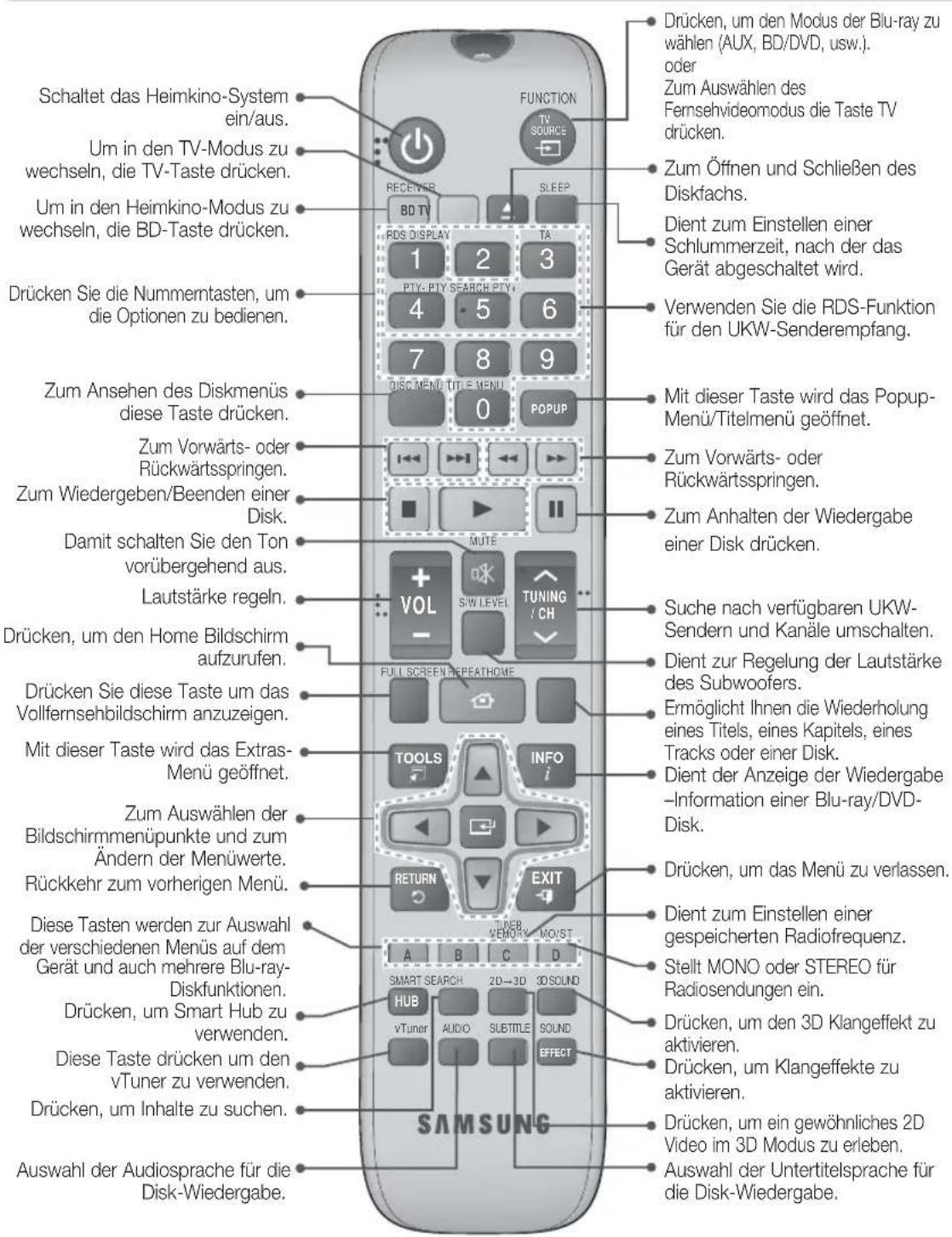

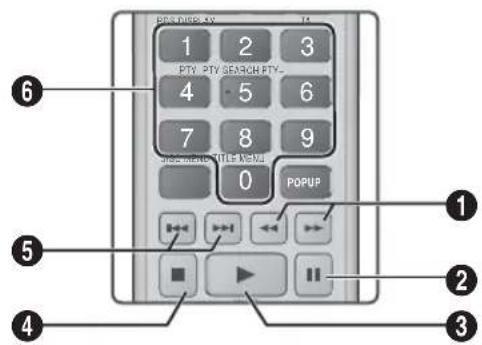

Übersicht der Fernbedienung

TA FULL SCREEN REPEATHOME Schaltet das Heimkino-System ein/aus.Um in den Heimkino-Modus zu wechseln, die BD-Taste drücken.Drücken Sie die Nummerntasten, um die Optionen zu bedienen.Zum Vorwärts- oder Rückwärtsspringen.Lautstärke regeln.Damit schalten Sie den Ton vorübergehend aus.Drücken Sie diese Taste um das Vollfernsehbildschirm anzuzeigen.Drücken, um den Home Bildschirm aufzurufen.Zum Auswählen der Bildschirmmenüpunkte und zum Ändern der Menüwerte.Rückkehr zum vorherigen Menü.Diese Tasten werden zur Auswahl der verschiedenen Menüs auf dem Gerät und auch mehrere Blu-ray-Diskfunktionen.Zum Ansehen des Diskmenüs diese Taste drücken.Mit dieser Taste wird das Extras-Menü geöffnet.Drücken, um Smart Hub zu verwenden.Auswahl der Audiosprache für die Disk-Wiedergabe.Um in den TV-Modus zu wechseln, die TV-Taste drücken.Zum Wiedergeben/Beenden einer Disk.Drücken, um Inhalte zu suchen.Diese Taste drücken um den vTuner zu verwenden.Drücken, um Klangeffekte zu aktivieren.Dient zum Einstellen einer Schlummerzeit, nach der das Gerät abgeschaltet wird.Drücken, um den Modus der Blu-ray zu wählen (AUX, BD/DVD, usw.).oder Zum Auswählen des Fernsehvideomodus die Taste TV drücken.Stellt MONO oder STEREO für Radiosendungen ein.Zum Vorwärts- oder Rückwärtsspringen.Zum Anhalten der Wiedergabe einer Disk drücken.Suche nach verfügbaren UKW-Sendern und Kanäle umschalten.Dient zur Regelung der Lautstärke des Subwoofers.Mit dieser Taste wird das Popup-Menü/Titelmenü geöffnet.Drücken, um das Menü zu verlassen.Dient der Anzeige der Wiedergabe –Information einer Blu-ray/DVD-Disk.Dient zum Einstellen einer gespeicherten Radiofrequenz.Ermöglicht Ihnen die Wiederholung eines Titels, eines Kapitels, eines Tracks oder einer Disk.Drücken, um ein gewöhnliches 2D Video im 3D Modus zu erleben.Auswahl der Untertitelsprache für die Disk-Wiedergabe.Drücken, um den 3D Klangeffekt zu aktivieren.Zum Öffnen und Schließen des Diskfachs.Verwenden Sie die RDS-Funktion für den UKW-Senderempfang. HT-E4500_XU_GER-0316.indd 13HT-E4500_XU_GER-0316.indd 13 2012-03-16 오후 4:52:342012-03-16 오후 4:52:34|

Batterien in die Fernbedienung

einsetzen Batteriegröße: AAA 21

 Achten Sie darauf, dass der "+" und "-" Pol der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

 Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr.

 Die Fernbedienung hat eine Reichweite von bis zu ca. 7 Metern Luftlinie. Fernbedienung einrichten Sie können mit dieser Fernbedienung bestimmte Funktionen Ihres Fernsehgeräts steuern.Wenn Sie das Fernsehgerät mit der Fernbedienung steuern 1 . Drücken Sie die Taste TV, um die Fernbedienung in den TV-Modus zu setzen. 2 . Schalten Sie Ihr Fernsehgerät ein. 3 . Halten Sie die NETZSCHALTER Taste gedrückt, und geben Sie den Code für die entsprechende Marke Ihres Fernsehgeräts ein. • Wenn in der Tabelle mehr als ein Code für Ihr Fernsehgerät angegeben ist, geben Sie die Codes nacheinander ein, um herauszufinden, welcher Code der richtige ist. • Beispiel : Bei einem Samsung FernsehgerätDie NETZSCHALTER Taste gedrückt halten und mit Hilfe der Nummerntasten 00 eingeben. Wenn dieser Code nicht funktioniert, versuchen Sie 15 und anschließend 16 usw. 4 . Wenn sich das Fernsehgerät ausschaltet, ist die Einstellung abgeschlossen. • Sie können nun zur Bedienung des Fernsehgeräts die Tasten TV NETZSCHALTER, LAUTSTÄRKE, CHANNEL und die Nummerntasten verwenden. | HINWEIS |

 Bei einigen Fernsehgeräten funktioniert die Fernbedienung möglicherweise nicht. Außerdem sind bei einigen Fernsehgeräten möglicherweise nicht alle Funktionen verfügbar.

 Standardmäßig ist die Fernbedienung für die Steuerung von Samsung-Fernsehgeräten vorprogrammiert.Bediencodes für FernsehgeräteMarke CodeAdmiral (M.Wards)56, 57, 58A Mark 01, 15 Anam 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14AOC 01, 18, 40, 48Bell & Howell (M.Wards)57, 58, 81Brocsonic 59, 60Candle 18Cetronic 03Citizen 03, 18, 25Cinema 97Classic 03Concerto 18Contec 46Coronado 15Craig 03, 05, 61, 82, 83, 84Croslex 62Crown 03Curtis Mates 59, 61, 63CXC 03Daewoo02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90Daytron 40Dynasty 03Emerson03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85Fisher 19, 65Funai 03Futuretech 03General Electric (GE)06, 40, 56, 59, 66, 67, 68Hall Mark 40Hitachi 15, 18, 50, 59, 69Inkel 45JC Penny 56, 59, 67, 86JVC 70KTV 59, 61, 87, 88KEC 03, 15, 40KMC 15LG (Goldstar)01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44Luxman 18LXI (Sears)19, 54, 56, 59, 60, 62, 63, 65, 71Magnavox15, 17, 18, 48, 54, 59, 60, 62, 72, 89Marantz 40, 54Matsui 54MGA 18, 40Marke CodeMitsubishi/MGA18, 40, 59, 60, 75MTC 18NEC 18, 19, 20, 40, 59, 60Nikei 03Onking 03Onwa 03Panasonic06, 07, 08, 09, 54, 66, 67, 73, 74Penney 18Philco03, 15, 17, 18, 48, 54, 59, 62, 69, 90Philips15, 17, 18, 40, 48, 54, 62, 72Pioneer 63, 66, 80, 91Portland 15, 18, 59Proton 40Quasar 06, 66, 67Radio Shack 17, 48, 56, 60, 61, 75RCA/Proscan18, 59, 67, 76, 77, 78, 92, 93, 94Realistic 03, 19Sampo 40Samsung00, 15, 16, 17, 40, 43, 46, 47, 48, 49,59, 60, 98Sanyo 19, 61, 65Scott 03, 40, 60, 61Sears 15, 18, 19Sharp 15, 57, 64Signature 2000 (M.Wards)57, 58Sony 50, 51, 52, 53, 55Soundesign 03, 40Spectricon 01SSS 18Sylvania18, 40, 48, 54, 59, 60, 62Symphonic 61, 95, 96Tatung 06Techwood 18Teknika 03, 15, 18, 25TMK 18, 40Toshiba 19, 57, 63, 71Vidtech 18Videch 59, 60, 69Wards15, 17, 18, 40, 48, 54, 60, 64Yamaha 18York 40Yupiteru 03Zenith 58, 79Zonda 01Dongyang 03, 54 HT-E4500_XU_GER-0316.indd 14HT-E4500_XU_GER-0316.indd 14 2012-03-16 오후 4:52:372012-03-16 오후 4:52:37Deutsch 15 | 03 Anschlüsse Anschlüsse In diesem Kapitel werden verschiedene Methoden erläutert, mit denen dieses Gerät an andere externe Komponenten angeschlossen werden kann.Bevor Sie das Hauptgerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. Anschließen der Lautsprecher

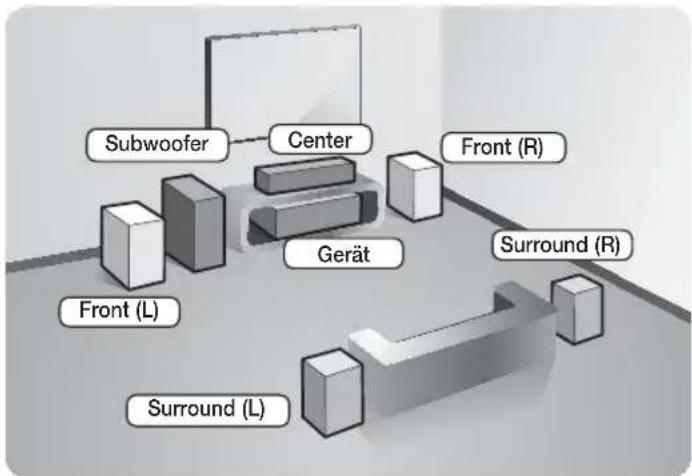

Frontlautsprecher Platzieren Sie diese Lautsprecher vor Ihrer Hörposition so, dass sie nach innen zeigen (in einem Winkel von ca. 45°) und auf Sie ausgerichtet sind. Platzieren Sie die Lautsprecher so, dass sich die Hochtöner auf Ohrhöhe befinden. Richten Sie die Vorderseite der Front-Lautsprecher an der Vorderseite des Center-Lautsprechers aus, oder versetzen Sie sie etwas vor die Center-Lautsprecher. Center-

Lautsprecher Am besten ist es, den Center Lautsprecher auf der gleichen Höhe zu installieren, wie die Frontlautsprecher. Sie können ihn aber auch direkt über oder unter dem Fernsehgerät installieren. Surround-

Lautsprecher Stellen Sie die Rücklautsprecher seitlich von Ihrer Hörposition auf. Falls dafür der Platz nicht ausreicht, platzieren Sie die Rücklautsprecher einander gegenüberliegend. Platzieren Sie die Lautsprecher 60 bis 90 cm über Ihrem Kopf, leicht nach unten ausgerichtet. * Im Gegensatz zu den Front- und Center Lautsprechern werden die Surround Lautsprecher hauptsächlich für Klangeffekte verwendet. Von diesen Lautsprechern wird nicht die ganze Zeit über Ton wiedergegeben. Subwoofer Die Position des Subwoofers ist nicht wichtig. Sie können ihn beliebig platzieren.Platzierung des HauptgerätsPlatzieren Sie das Hauptgerät auf einem Regal, einer Kommode oder unter dem Fernsehtisch.Auswahl der HörpositionDie Hörposition sollte sich in einem Abstand vom Fernsehgerät befinden, die das 2,5 bis 3-fache der Größe des Bildschirms beträgt. Wenn Sie zum Beispiel über einen 46 Zoll Bildschirm verfügen, sollte sich die Hörposition 2,92 bis 3,5 m vom Bildschirm entfernt befinden.Front (L)Surround (L)Surround (R)Front (R)GerätCenterSubwoofer HT-E4500_XU_GER-0316.indd 15HT-E4500_XU_GER-0316.indd 15 2012-03-16 오후 4:52:392012-03-16 오후 4:52:39|

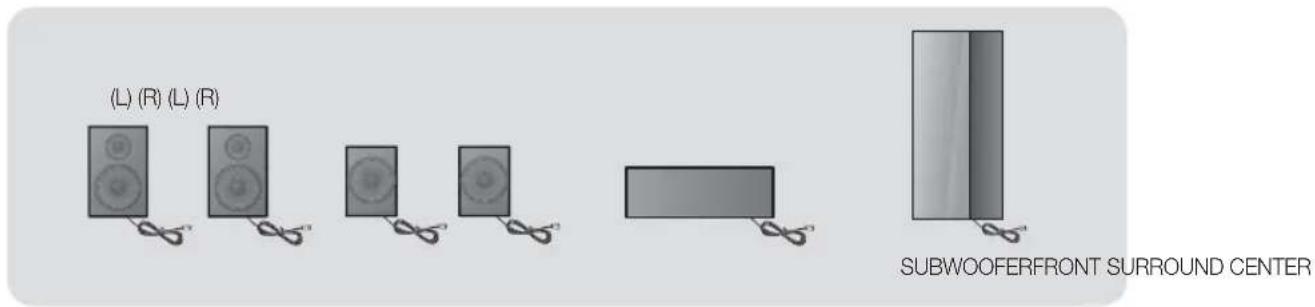

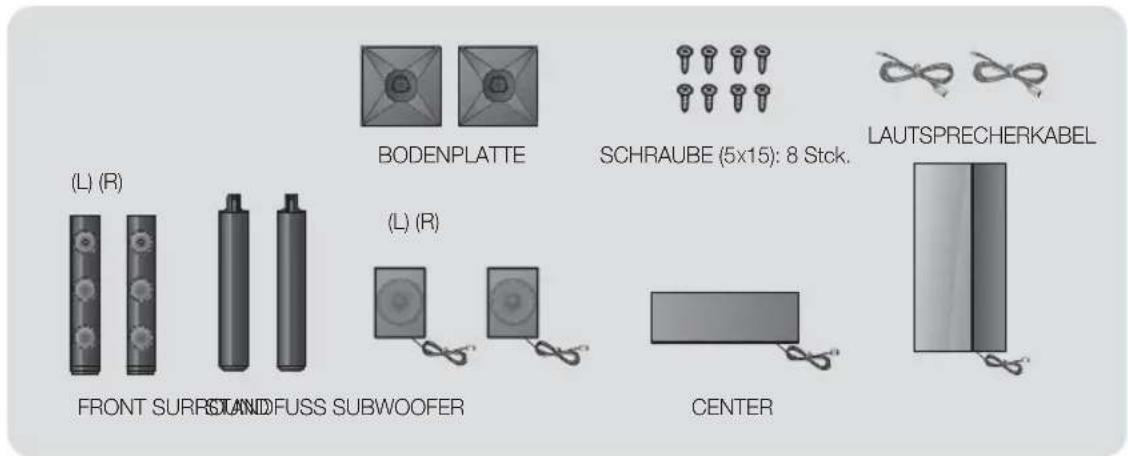

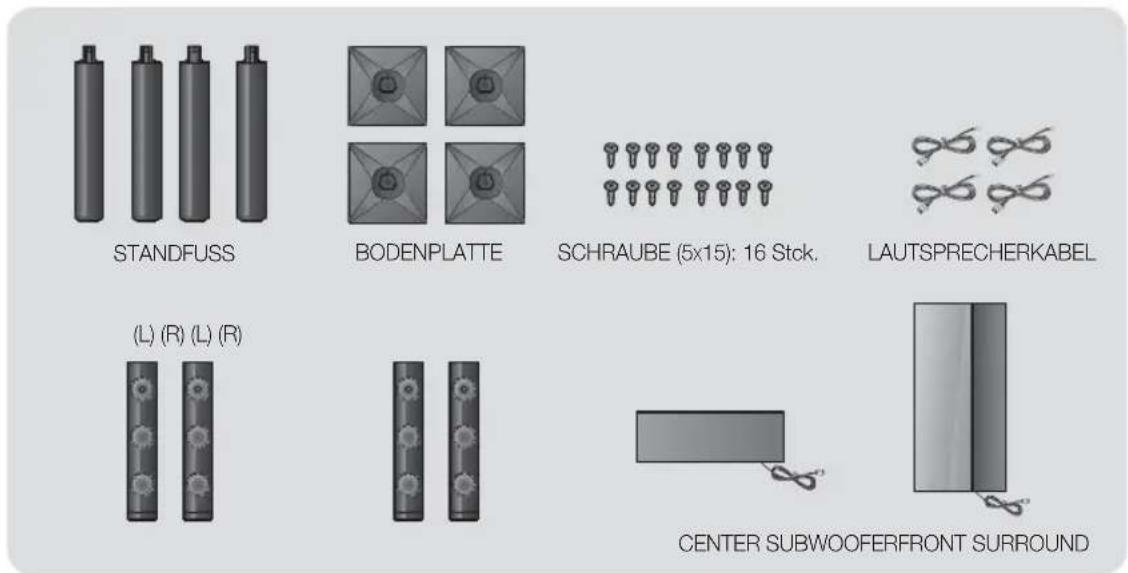

Lautsprecherkomponenten

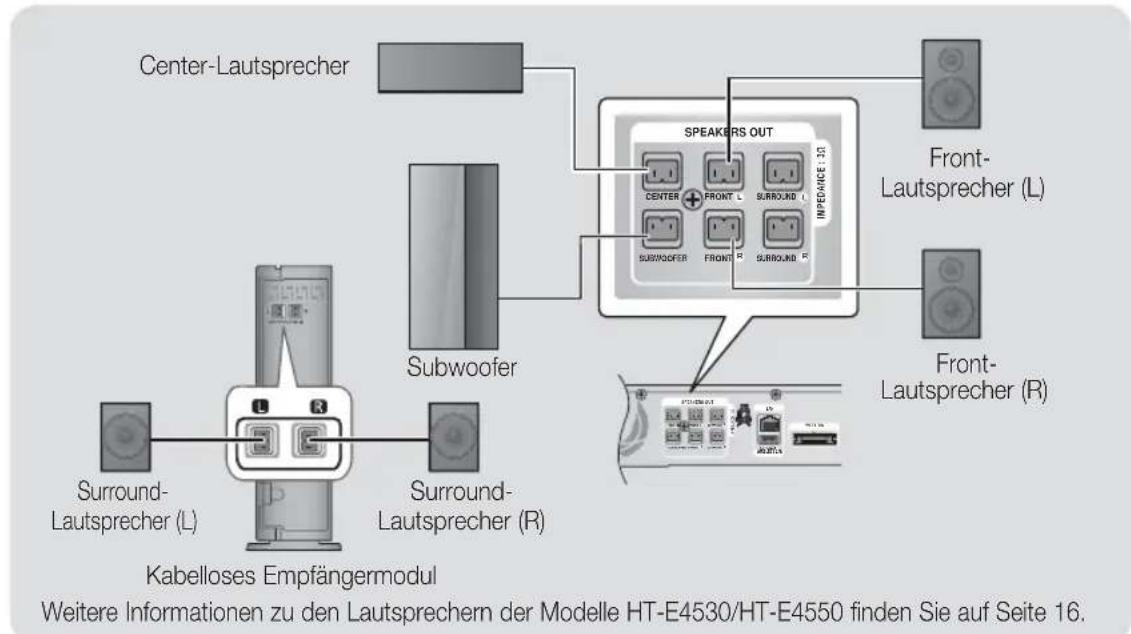

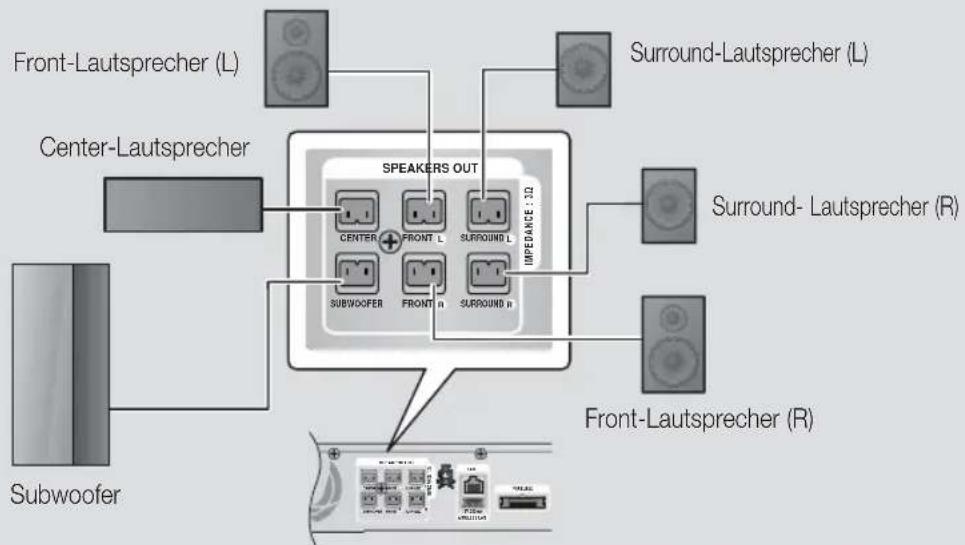

Anschließen der Lautsprecher

* Nur HT-E4530 – Frontlautsprecher

* Nur HT-E4550 – Front/Surround-Lautsprecher

1. Ordnen Sie jedes Lautsprecherkabel dem entsprechenden Lautsprecher

zu, indem Sie die mit einer bestimmten Farbe gekennzeichneten Stecker

den farbigen Aufklebern am Boden eines jeden Lautsprechers zuordnen.

2. Anschließen der Lautsprecherkabel an die Lautsprecher:

a. Drücken Sie die rote Anschlussklemme auf der Rückseite des

Lautsprechers herunter, führen Sie das rote Kabel ein und lassen Sie

b. Drücken Sie die schwarze Anschlussklemme auf der Rückseite des

Lautsprechers herunter, führen Sie das schwarze Kabel ein und lassen

3. Schließen Sie die Stecker der Lautsprecherkabel auf der Rückseite des

Geräts an, wobei die Farbe des Steckers mit der Farbe der Anschlussbuchse übereinstimmen muss. Schwarz Rot

Zum Installieren der Lautsprecher auf dem Tallboy-Stand

* Nur HT-E4530 – Frontlautsprecher

* Nur HT-E4550 – Front/Surround-Lautsprecher

1. Stellen Sie die Bodenplatte auf den Kopf, und

befestigen Sie den Ständer.

2. Befestigen Sie die Schrauben mit Hilfe

eines Schraubenziehers in den 3 markierten

3. Biegen Sie das Lautsprecherkabel gerade

und führen Sie es in die Öffnung im Standfuß

4. Befestigen Sie den zusammengesetzten

Stand am oberen Lautsprecher.

5. Drehen Sie mit einem Schraubenzieher eine

Schraube im Uhrzeigersinn in das Loch auf

der Rückseite des Lautsprechers. Schließen

Sie anschließend das Lautsprecherkabel an.

6. Lautsprecher nach der Installation.

Die gleichen Schritte für den zweiten

Lautsprecher wiederholen.

Surround-Lautsprecher (L)

Surround- Lautsprecher (R)

Weitere Informationen zu den Lautsprechern der Modelle HT-E4530/HT-E4550 finden Sie auf Seite 16.

Weitere Informationen zu den Lautsprechern der Modelle HT-E4530/HT-E4550 finden Sie auf Seite 16.

Anschluss des optionalen Funkempfängers einrichten

Wenn Sie die Surround-Lautsprecher über eine Funkverbindung anschließen möchten, müssen Sie bei

Ihrem Samsung-Händler einen Funkempfänger und eine TX-Karte erwerben.

• Dieses Produkt sollte nur an einen SWA-5000 angeschlossen werden.

Kabelloses Empfängermodul

HT-E4500_XU_GER-0316.indd 18HT-E4500_XU_GER-0316.indd 18 2012-03-16 오후 4:53:052012-03-16 오후 4:53:05Deutsch 19

1. Folgen Sie den Schritten 1 bis 3 auf der vorherigen Seite.

2. Schalten Sie das Hauptgerät aus, und stecken Sie die TX-Karte in

den TX-Karten-Anschluss (WIRELESS), der sich an der Rückseite

des Hauptgeräts befindet.

• Halten Sie die TX-Karte so, dass die Beschriftung „WIRELESS"

nach oben zeigt, und stecken Sie die Karte in den Steckplatz ein.

• Die TX-Karte ermöglicht die Kommunikation zwischen dem

Hauptgerät und dem drahtlosen Funkempfänger.

3. Schließen Sie den linken und rechten Surroundlautsprecher am

kabellosen Funkempfänger an. Stecken Sie die Stecker in die

Buchsen mit der gleichen Farbe am drahtlosen Funkempfänger.

4. Stecken Sie den Netzstecker des Funkempfängers in die

5. Schalten Sie das Gerät ein. Nun kommunizieren das Hauptgerät und das Funkmodul miteinander

und der Ton wird über die hinteren Lautsprechern wiedergegeben.

Wenn Sie die Lautsprecher an der Wand befestigen möchten, bringen Sie die Schrauben oder Nägel fest in der Wand an und verwenden

Sie zum Aufhängen die Öffnungen auf der Rückseite der Lautsprecher. Das Zubehör (Schrauben oder Nägel) für die Wandinstallation ist

nicht im Lieferumfang enthalten.

Achten Sie darauf, dass Kinder nicht mit den Lautsprechern oder in deren Nähe spielen. Sie können durch umkippende Lautsprecher

Stellen Sie beim Anschluss der Lautsprecherkabel an die Lautsprecher sicher, dass die Polarität (+/ -) korrekt ist. Nur (HT-E4530/HT-E4550)

Halten Sie den Subwoofer außerhalb der Reichweite von Kindern. Verhindern Sie, dass Kinder ihre Hände oder Fremdkörper in die

Bassreflexöffnung des Subwoofers einführen.

Hängen Sie den Subwoofer nicht an der Bassreflexöffnung an der Wand auf.

Verwenden Sie ausschließlich die für das Produkt vorgesehene TX-Karte.

Wenn Sie eine andere TX-Karte einlegen, können Sie das Gerät beschädigen und eventuell die Karte nicht mehr aus dem Gerät entfernen.

Die TX-Karte nicht umgedreht oder in verkehrter Richtung einstecken.

Die TX-Karte nur bei ausgeschaltetem Hauptgerät anschließen. Wenn die Karte bei eingeschaltetem System eingelegt wird, können

Der drahtlose Funkempfänger verfügt über eine eingebaute Antenne. Schützen Sie ihn vor Wasser und Feuchtigkeit.

Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Funkempfänger keine Gegenstände stehen, die die

Funkverbindung beeinträchtigen könnten.

Wenn Sie keinen Ton aus den drahtlosen Surround-Lautsprechern hören, schalten Sie in den Dolby Pro Logic II Modus.

Im 2-Kanal Modus wird kein Ton über die drahtlosen Surround-Lautsprecher wiedergegeben.

Wenn Sie einen Lautsprecher in der Nähe des Fernsehers aufstellen, kann die Farbwiedergabe auf dem Bildschirm durch die von den

Lautsprechern erzeugten magnetischen Felder gestört werden.

Stellen Sie den Funkempfänger hinter der Hörerposition auf. Wenn sich der Funkempfänger zu nahe am Gerät befindet, kann der Klang

aufgrund von Interferenzen beeinträchtigt werden.

Sollten Sie Geräte, wie Mikrowellen, WLAN-Karten oder andere Geräte in der Nähe dieses Geräts verwenden, welche dieselbe Frequenz von

2,4/5,8 GHz nutzen, kann es aufgrund von Interferenzen zu Unterbrechungen der Audioübertragung kommen.

Die maximale Übertragungsreichweite zwischen dem Hauptgerät und dem Funkempfänger beträgt etwa 10 m, ist aber von der

Betriebsumgebung abhängig. Befindet sich zwischen Hauptgerät und drahtlosem Funkempfänger eine Wand aus Stahlbeton oder Metall, so

funktioniert das System evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.

Wenn das Gerät keine Funkverbindung aufbaut, müssen Sie eine ID-Einstellung zwischen dem Gerät und dem drahtlosen Funkempfänger

durchführen. Drücken Sie bei ausgeschaltetem Gerät auf der Fernbedienung "0"

"5". Schalten den Funkempfänger ein.

Drücken Sie anschließend 5 Sekunden lang die "ID DET" Taste auf der Rückseite des Funkempfängers und schalten Sie dann das Gerät ein. 5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT TX-Karte

HT-E4500_XU_GER-0316.indd 19HT-E4500_XU_GER-0316.indd 19 2012-03-16 오후 4:53:072012-03-16 오후 4:53:07|

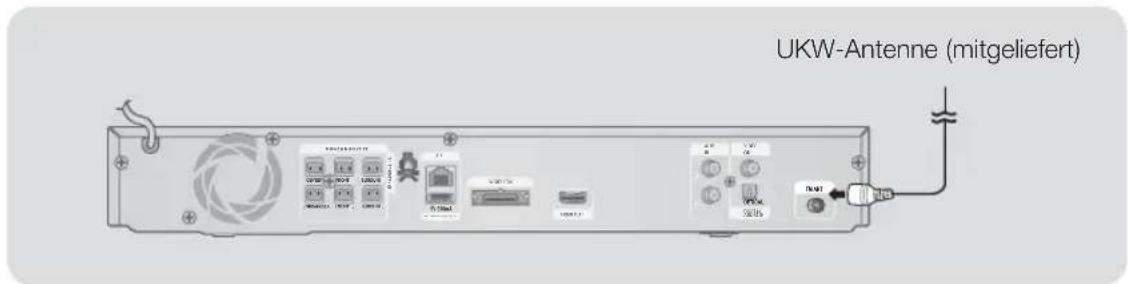

Zum Anschließen der UKW-Antenne

SPEAKERS OUT CENTER R SUBWOOFER FRONT F F L SURROUND L FRONT R SURROUND R L R FM ANT UKW-Antenne (mitgeliefert)

1 . Verbinden Sie die mitgelieferte UKW-Antenne mit dem UKW-Anschluss.

2 . Bewegen Sie den Antennendraht langsam hin und her, bis Sie einen guten Empfang haben.

Befestigen Sie den Draht an der Wand oder einer festen Fläche.

Dieses Gerät empfängt keine MW-Sender.

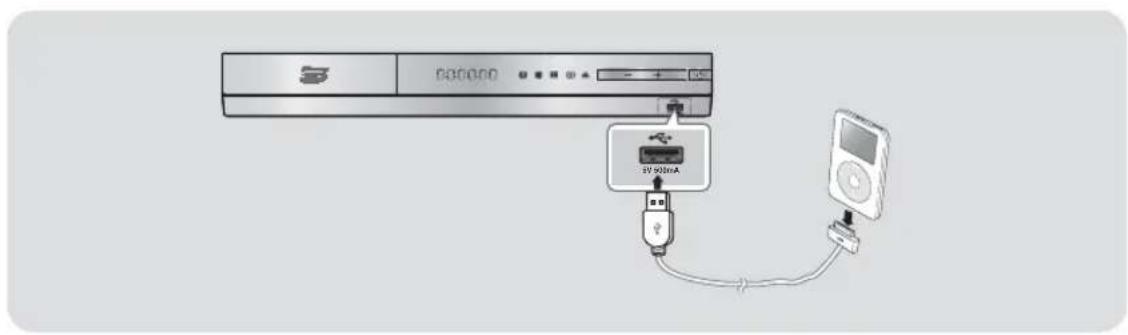

Anschließen eines iPods/iPhones

Schließen Sie den iPod/iPhone mit Hilfe des USB-Kabels an den USB-Anschluss auf der Vorderseite des

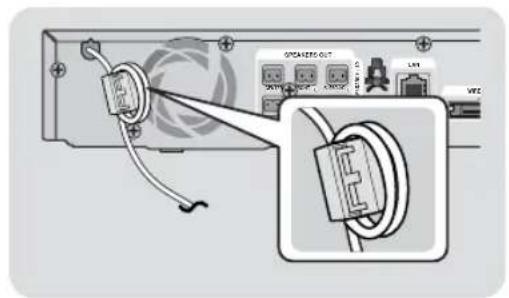

5V 500mA Anbringen des Ferrit Ringkerns am Netzkabel des Hauptgeräts

Das Anbringen eines Ferrit Ringkerns am Netzkabel

des Hauptgeräts hilft dabei, Störungen durch

Radiofunksignale zu unterbinden.

1. Am Befestigungsband des Ferrit Ringkerns ziehen,

um diesen zu öffnen.

2. Machen Sie mit dem Netzkabel des Hauptgeräts

3. Bringen Sie den Ferrit Ringkern - wie abgebildet -

am Netzkabel des Hauptgeräts an und drücken Sie

solange, bis er einrastet.

5V 350mA LAN WIRE WIRELESS LAN IMPEDANCE : 3

Anschluss an ein Fernsehgerät

Wählen Sie entweder die Methode 1 oder Methode 2

• Wenn Sie die Fernbedienung des Geräts für die Bedienung Ihres Fernsehgeräts eingestellt haben, die TV SOURCE Taste

auf der Fernbedienung drücken und anschließend die entsprechende externe Quelle aus der Liste des Fernsehgeräts

auswählen (HDMI, Video In, usw.), um Video über das Heimkino abzuspielen.

5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT AUX IN VIDEO OUT OPTICALDIGITALAUDIO INFM ANTIMPEDANCE : 3SPEAKERS OUTCENTERSUBWOOFERFRONT L SURROUND L FRONT R SURROUND R L R WIRELESS HDMI OUT AUX IN VIDEO OUT OPTICAL DIGITAL AUDIO IN FM ANT L R VIDEO IN HDMI IN Methode 1

(Kabel nicht im Lieferumfang enthalten)

Anschluss an ein Fernsehgerät mit einem HDMI-Kabel- Beste Qualität (Empfohlen)

Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) an den HDMI OUT Ausgang auf der Rückseite des

Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

Wenn Ihr Fernsehgerät ARC unterstützt, können Sie den Ton vom Heimkino ohne den Anschluss

eines zusätzlichen Kabels hören.

Methode 2 Anschluss an ein Fernsehgerät mit einem Videokabel - Gute Qualität

Verbinden Sie mit Hilfe des beiliegenden Videokabels den Videoausgang (VIDEO OUT) an der Rückseite

des Hauptgeräts mit dem Videoeingang (VIDEO IN) Ihres Fernsehgeräts.

Der VIDEO OUT Anschluss stellt immer eine Auflösung von 576i/480i bereit, unabhängig von der im Setup-Menü

eingestellten Auflösung.

Schließen Sie die Einheit nicht über einen Videorekorder an. Videosignale, die über Videorekorder empfangen werden,

können durch Urheberschutzsysteme beeinträchtigt werden, wodurch das Bild am Fernsehgerät verzerrt erscheint.

HT-E4500_XU_GER-0316.indd 21HT-E4500_XU_GER-0316.indd 21 2012-03-16 오후 4:53:092012-03-16 오후 4:53:09|

Externe Geräte anschließen

Um den richtigen Modus für ein externes Gerät zu wählen, die FUNCTION Taste drücken. Durch wiederholtes Drücken, wird der Modus in folgender Reihenfolge umgeschaltet : BD/DVD  D. IN  AUX  R. IPOD 

FM5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT AUX IN VIDEO OUT OPTICALDIGITALAUDIO INFM ANTIMPEDANCE : 3SPEAKERS OUT CENTER SUBWOOFER FRONT L SURROUND L FRONT R SURROUND R L R WIRELESS HDMI OUT AUX IN VIDEO OUT OPTICAL DIGITAL AUDIO IN FM ANT L R OPTICAL OUTAUDIO OUT R Rot

W Weiß Methode 1 Methode 2 Externe Geräte (Kabel nicht im Lieferumfang enthalten)(Kabel nicht im Lieferumfang enthalten) Methode 1 AUX EINGANG : Anschließen eines externen Analoggeräts Mit Hilfe eines RCA Audiokabels (nicht mitgeliefert) den AUDIO Eingang des Geräts an den AUDIO Ausgang des externen Analoggeräts anschließen.  Wählen Sie den AUX Modus.

• Achten Sie darauf, die farbigen Kabelstecker an die Anschlussbuchsen gleicher Farbe anzuschließen.

Methode 2 OPTISCHER : Anschließen eines externen Digitalgeräts Für den Anschluss von Digitalgeräten mit digitaler Audioausgabe, wie Kabelboxen und Satellitenempfänger (Set-Top-Boxen).Mit der Hilfe eines optischen Kabels (nicht mitgeliefert) den optischen Digital Audio Eingang am Gerät mit dem optischen Digitalausgang am Receiver verbinden.  Wählen Sie den D. IN Modus. | HINWEIS |

 Wenn Sie Videobilder über den Kabelanschluss oder den Satellitenempfänger sehen möchten, müssen Sie deren Videoausgang direkt an das Fernsehgerät anschließen.

 Dieses System unterstützt eine digitale Abtastraten von 32 kHz oder höher von externen digitalen Geräten.

 Dieses System unterstützt nur DTS und Dolby Digital Audio. MPEG Audio, ein Bitstrom Format, wird nicht unterstützt. HT-E4500_XU_GER-0316.indd 22HT-E4500_XU_GER-0316.indd 22 2012-03-16 오후 4:53:102012-03-16 오후 4:53:10Deutsch 23 |

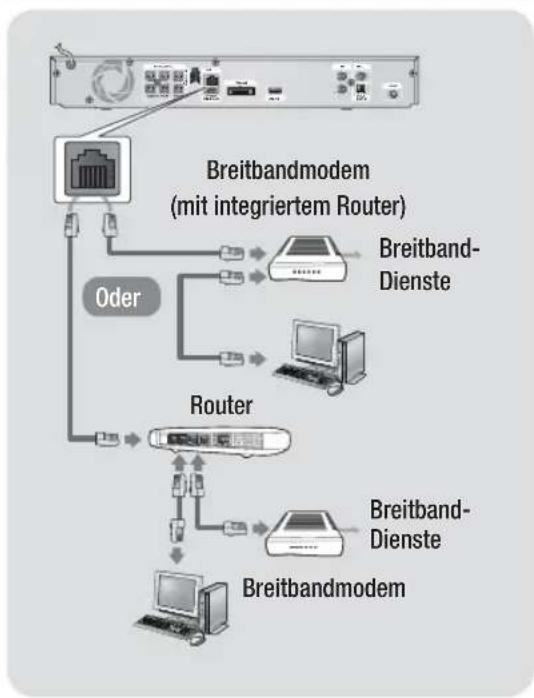

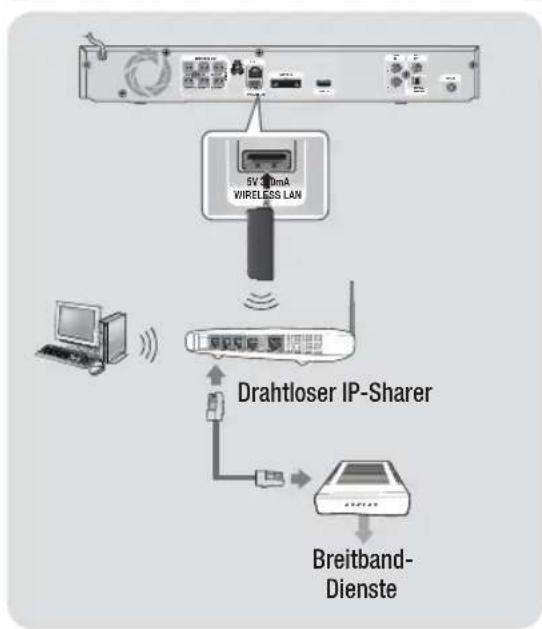

Anschließen an einen Netzwerk Router

Sie können das Gerät mit Hilfe einer der im

Folgenden beschriebenen Methoden mit Ihrem

Netzwerk Router verbinden.

(mit integriertem Router)

Der Zugriff auf den Samsung Software-

Aktualisierungsserver ist nicht in jedem Fall möglich.

Dies hängt von Ihrem Router und dem ISP-Vertrag

ab. Weitere Informationen erhalten Sie von Ihrem ISP

(Internetdienstanbieter).

Bei Verwendung von DSL muss die Netzwerkverbindung

über einen Router hergestellt werden.

Um die AllShare Play Funktion nutzen zu können, muss

Ihr PC, wie in der Abbildung links dargestellt, mit einem

Netzwerk verbunden sein.

Sie können eine Kabel- oder WLAN-Verbindung

Dieses Gerät ist nur mit Samsungs WLAN-Adapter

kompatibel. (nicht im Lieferumfang enthalten)

(Modellname: WIS09ABGN).

- Der Samsung WLAN-Adapter kann separat erworben

werden. Wenden Sie sich für den Kauf an einen

Samsung Elektrohändler.

Sie müssen einen drahtlosen IP-Sharer verwenden, der

IEEE 802.11 a/b/g/n unterstützt. (n wird für einen stabilen

WLAN-Betrieb empfohlen.)

In WLAN-Netzwerken kann es je nach

Betriebsbedingungen (Router Leistung, Entfernung,

Hindernisse, Störungen durch andere Funkgeräte, usw.),

zu Interferenzen kommen.

Setzen Sie den drahtlosen IP-Sharer in den Infrastruktur-

Modus. Der Ad-hoc Modus wird nicht unterstützt.

Vom Heimkino werden nur die folgenden

Sicherheitsprotokolle unterstützt:

1) Authentifizierungsmodus: WEP, WPAPSK, WPA2PSK

2) Verschlüsselung: WEP, AES

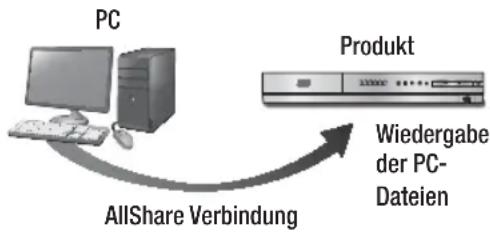

Zur Nutzung der AllShare Play Funktion muss - wie in

der Abbildung dargestellt - ein PC an das Netzwerk

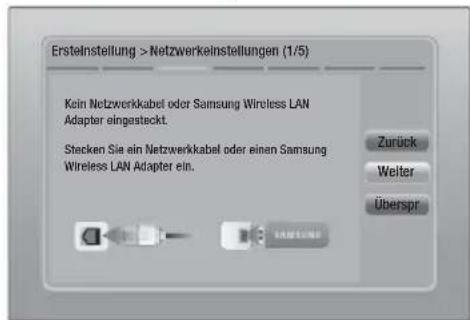

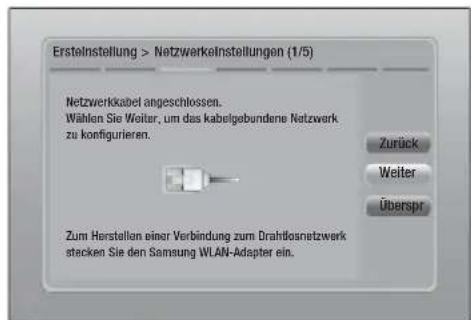

Ersteinstellungen konfigurieren • Das Home-Menü wird nicht angezeigt wenn die Ersteinstellungen nicht konfiguriert wurden.• Die OSD (Bildschirmanzeige) dieses Geräts kann sich möglicherweise nach Aktualisierung der Softwareversion ändern.• Die Schritte für den Zugriff können sich je nach ausgewähltem Menü unterscheiden.1 . Schalten Sie das Fernsehgerät ein, nachdem Sie das Gerät angeschlossen haben und schalten Sie es ein. Wenn Sie das Gerät das erste Mal einschalten, zeigt das Gerät automatisch den Bildschirm für die Spracheinstellung an.2 . Wählen Sie mit Hilfe der ▲▼◄► Tasten auf der Fernbedienung die gewünschte Sprache aus und drücken Sie zweimal die E Taste. Der Start Bildschirm wird angezeigt.3 . Drücken Sie die E Taste, um mit der Einrichtung zu beginnen. Der Netzwerkeinstellung Bildschirm erscheint.Ersteinstellung > Netzwerkeinstellungen (1/5)ZurückÜbersprWeiterKein Netzwerkkabel oder Samsung Wireless LAN Adapter eingesteckt.Stecken Sie ein Netzwerkkabel oder einen Samsung Wireless LAN Adapter ein.4 . Schließen Sie ein Netzwerkkabel an oder setzen Sie den Samsung WLAN-Adapter ein. <Bei Anschluss über ein Netzwerkkabel> Netzwerkkabel angeschlossen.Wählen Sie Weiter, um das kabelgebundene Netzwerk zu konfigurieren.Zum Herstellen einer Verbindung zum Drahtlosnetzwerk stecken Sie den Samsung WLAN-Adapter ein.ZurückÜbersprWeiterErsteinstellung > Netzwerkeinstellungen (1/5)5 . Drücken Sie die E Taste, um die WLAN-Verbindung des Geräts einzurichten oder wählen Sie Überspr, und drücken Sie die E Taste um die Netzwerkeinrichtung zu überspringen. Wenn Sie Überspr gewählt haben, fahren Sie bitte mit Schritt 9 fort.6 . Wenn der Verbindungsaufbau erfolgreich war, wird der Bildschirm Verbindung hergestellt angezeigt. Wählen Sie Weiter, und drücken Sie anschließend die E Taste. Der Software-Update Bildschirm wird eingeblendet. | HINWEIS |

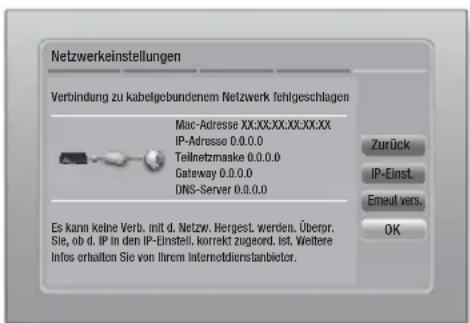

 Wenn der Verbindungsaufbau fehlgeschlagen ist, Weiter auswählen und anschließend die E Taste drücken. Nachdem die Starteinstellungen abgeschlossen wurden, schlagen Sie bitte unter "Kabelnetzwerk" auf Seite 31 nach, um die Kabelnetzwerkverbindung für dieses Gerät einzurichten. 7 . Um die Software zu aktualisieren, Jetzt aktualisieren wählen und anschließend die E Taste drücken. Um die Aktualisierung zu überspringen, Später aktualisieren, wählen und anschließend die E Taste drücken und mit Schritt 9 fortfahren. | HINWEIS |

 Wenn Sie die Netzwerkeinrichtung übersprungen haben, müssen Sie die Software Aktualisierung ebenfalls überspringen. 8 . Wenn eine Software Aktualisierung zur Verfügung steht, lädt das Gerät die Aktualisierung herunter und installiert diese. Dies kann einige Zeit in Anspruch nehmen. Wenn keine Software Aktualisierung verfügbar ist, erscheint die Meldung "Es sind keine neuen Softwareaktualisierungen vorhanden. Sie verfügen über die aktuellste Version.". Drücken Sie dann die E Taste. Der TV Bildformat Bildschirm wird angezeigt. HT-E4500_XU_GER-0316.indd 24HT-E4500_XU_GER-0316.indd 24 2012-03-16 오후 4:53:142012-03-16 오후 4:53:14Deutsch 25

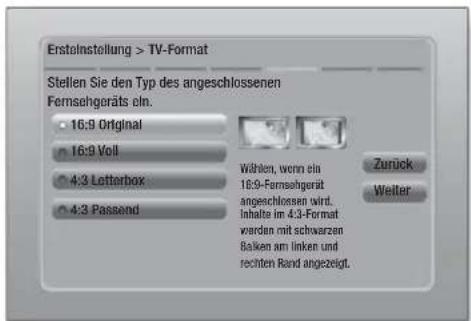

04 Einstellungen Ersteinstellung > TV-FormatZurückWeiterStellen Sie den Typ des angeschlossenen Fernsehgeräts ein.16:9 Original16:9 Voll4:3 Letterbox4:3 PassendWählen, wenn ein 16:9-Fernsehgerät angeschlossen wird. Inhalte im 4:3-Format werden mit schwarzen Balken am linken und rechten Rand angezeigt. 9 .

Wählen Sie mit den Tasten ▲▼ das gewünschte

Bildformat Ihres Bildschirms aus, und drücken

E Taste. Wählen Sie Weiter aus, und

drücken Sie dann die

Es stehen vier Auswahlmöglichkeiten bereit:

16:9 Original - Für Breitbild Fernsehgeräte. Zeigt

Breitbandbilder im originalen 16:9 Format und 4:3

Bilder (das alte Standardformat) im 4:3 Pillarbox

Format mit schwarzen Rändern auf der linken und

16:9 Voll - Für Breitbild Fernsehgeräte. Zeigt

Breitbild Bilder im originalen 16:9 Format an und

vergrößert Bilder im 4:3 Format so, dass der 16:9

Bildschirm ausgefüllt wird.

4:3 Letterbox - Für ältere analog Fernsehgeräte

mit Standardbildschirm. Zeigt Bilder im 4:3 Format

im Vollbildmodus und Bilder mit 16:9 Format im

Letterbox Format an, bei dem das Seitenverhältnis

von 16:9 beibehalten wird, jedoch über und unter

dem Bild schwarze Ränder angezeigt werden.

4:3 Passend - Für ältere analog Fernsehgeräte mit

Standardbildschirm. Zeigt Bilder im 4:3 Format im

Vollbildmodus und Bilder im 16:9 Forma im Pan-

Scan Format an, bei dem der linke und rechte

Rand des Bildes abgeschnitten und die Mitte des

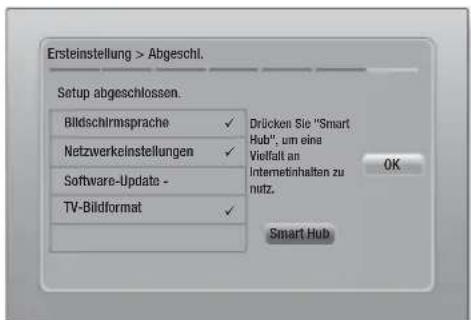

Bildes vertikal vergrößert wird. Ersteinstellung > Abgeschl.Setup abgeschlossen. OK Smart HubBildschirmsprache  Netzwerkeinstellungen  Software-Update -TV-Bildformat  Drücken Sie "Smart Hub", um eine Vielfalt an Internetinhalten zu nutz. 10 . Der Setup abgeschlossen Bildschirm

wird angezeigt. Überprüfen Sie, ob die

Einstellungen korrekt sind. Wählen Sie OK

Bildschirm wird angezeigt.

Wenn Sie den Bildschirm mit den Ersteinstellungen erneut

aufrufen wollen, um Änderungen vorzunehmen, müssen Sie

die Zurücksetzen Option auswählen. (Siehe Seite 30.)

Wenn Sie ein HDMI-Kabel verwenden, um das Gerät an ein

Anynet+ (HDMI-CEC)-kompatibles Samsung-Fernsehgerät

anzuschließen und 1.) Die Anynet+ (HDMI-CEC) Funktion am

Fernsehgerät und dem Gerät auf Ein gestellt haben und 2.)

Das Fernsehgerät auf eine vom Gerät unterstützte Sprache

eingestellt haben, stellt das Gerät diese Sprache automatisch

als die bevorzugte Sprache ein.

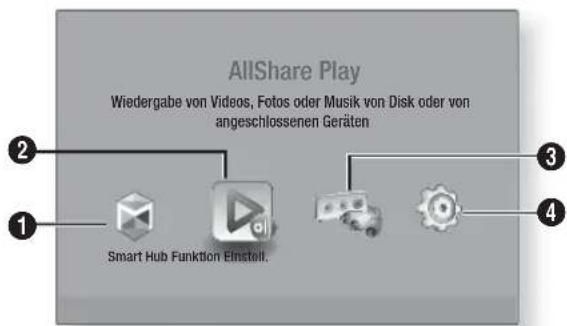

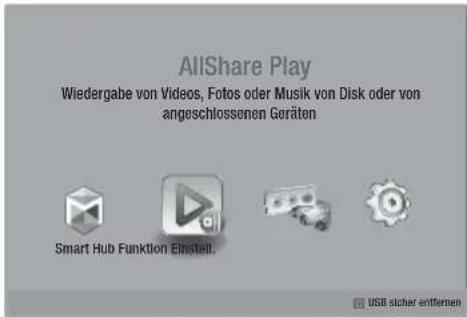

Der Home Bildschirm Smart Hub Funktion Einstell. 4

2 Wiedergabe von Videos, Fotos oder Musik von Disk oder von angeschlossenen Geräten AllShare Play

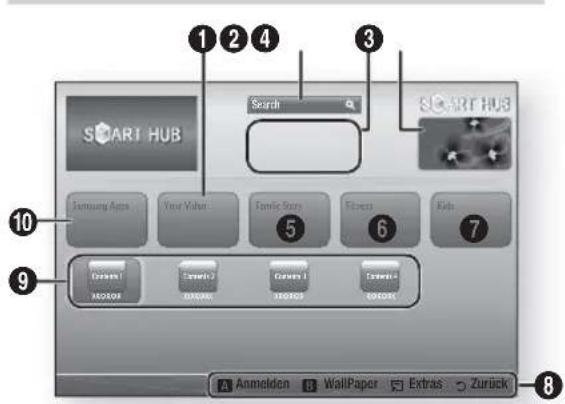

Smart Hub. Startet Smart Hub. Über Smart Hub

können Sie auf YouTube, Spiele oder andere

Anwendungen zugreifen.

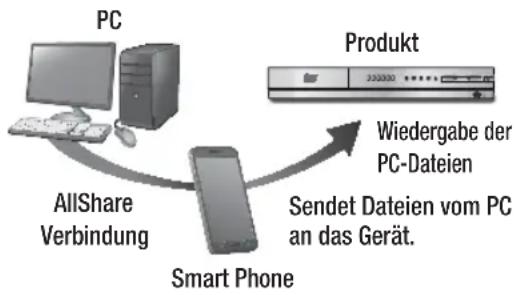

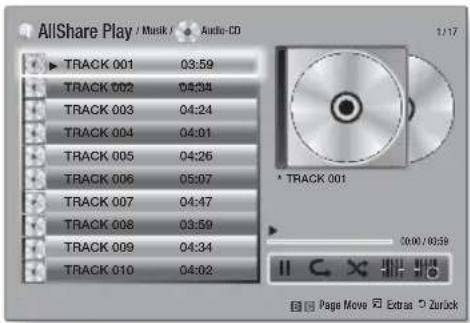

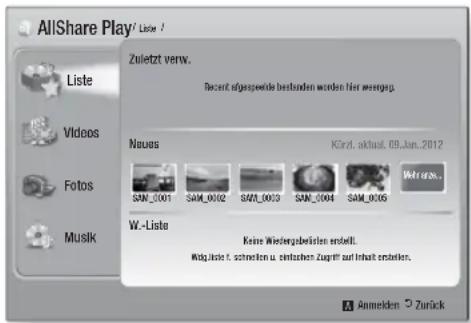

AllShare Play. Gibt Videos, Fotos oder Musik von

einer Disk, einem USB-Speichergerät, PC oder

einem mobilen Gerät wieder.

Funktion. Dient zur Auswahl der Audio/Videoquelle

Einstell.. Passt verschiedene Funktionen an Ihre

persönlichen Vorlieben an.

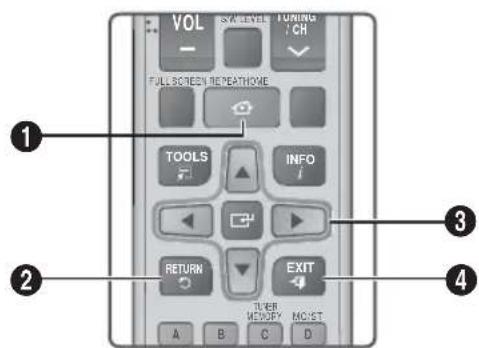

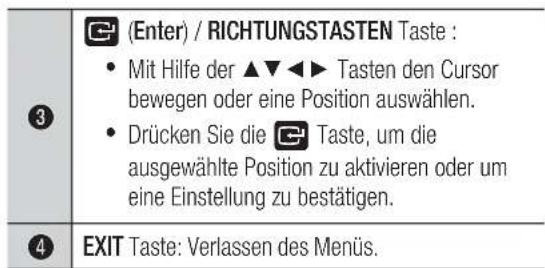

Auswahl einer Option auf dem Home Bildschirm

1 . Um eine Option auf dem Home Bildschirm

auszuwählen, müssen Sie mit Hilfe der

◄► Tasten den Cursor bewegen, bis

die gewünschte Option markiert ist und

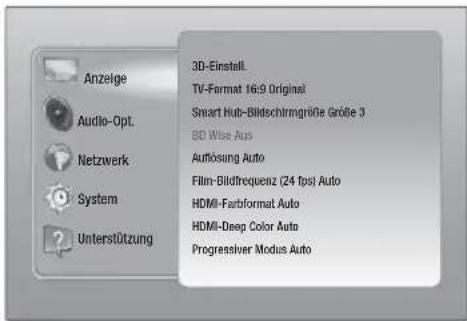

Zugriff auf den Einstellungen Bildschirm 1 . Auf dem Home Bildschirm Einstell. auswählen und anschließend die E Taste drücken. Der Einstellungen Bildschirm wird angezeigt.AnzeigeAudio-Opt.NetzwerkSystemUnterstützung3D-Einstell.TV-Format 16:9 OriginalSmart Hub-Bildschirmgröße Größe 3BD Wise AusAuflösung AutoFilm-Bildfrequenz (24 fps) AutoHDMI-Farbformat AutoHDMI-Deep Color AutoProgressiver Modus Auto 2 . Den Zugriff auf die Menüs, Untermenüs und Optionen, entnehmen Sie bitte der nachfolgenden Darstellung der Fernbedienung. | HINWEIS |

 Wenn nach Betätigung der Stopp Taste des Geräts das Gerät länger als 5 Minuten nicht benutzt wird, schaltet sich automatisch der Bildschirmschoner ein. Wenn sich der Player länger als 20 Minuten im Bildschirmschonermodus befindet, wird er automatisch ausgeschaltet. Im Einstellungen Menü verwendete

Fernbedienungstasten

S/W LEVEL TOOLS RETURN EXIT INFO MO/ST TUNER MEMORY ABCD VOL TUNING

1 HOME Taste : Drücken, um den Home Bildschirm aufzurufen. 2 RETURN Taste: Rückkehr zum vorherigen Menü. 3

E (Enter) / RICHTUNGSTASTEN Taste :

~ Mit Hilfe der ▲▼◄► Tasten den Cursor bewegen oder eine Position auswählen.

~ Drücken Sie die E Taste, um die ausgewählte Position zu aktivieren oder um eine Einstellung zu bestätigen. 4 EXIT Taste: Verlassen des Menüs. | HINWEIS |

E Taste auf der Vorderseite des Geräts kann für denselben Zweck verwendet werden, wie die E Taste auf der Fernbedienung. Ausführliche Funktionsinformationen Jede Einstellungen Funktion, Menüposition und individuelle Option wird ausführlich auf dem Bildschirm erklärt. Um sich eine Erklärung anzeigen zu lassen, verwenden Sie bitte die ▲▼◄► Tasten, um eine Funktion, Menüposition oder Option auszuwählen.Die Erklärung wird für gewöhnlich auf der rechten Bildschirmseite angezeigt. Eine Kurzbeschreibung für jede Einstellungen Funktion beginnt auf der nächsten Seite. Zusätzliche Informationen über einige der Funktionen befinden sich ebenfalls im Anhang dieser Anleitung. HT-E4500_XU_GER-0316.indd 26HT-E4500_XU_GER-0316.indd 26 2012-03-16 오후 4:53:212012-03-16 오후 4:53:21Deutsch 27

Einstellungen Menü Funktionen

Einrichten der 3D Funktionen.

3D Blu-ray-Wiedergabemod.: 3D Blu-ray Playback Mode

(3D Blu-ray-Wiedergabemod.) Sie können auswählen, ob

eine Blu-ray Disk mit 3D-Inhalten im 3D-Modus wiedergeben

soll. Wenn Sie zum Home oder Smart Hub Home Menü

wechseln, während Sie sich im 3D Modus befinden, wird

automatisch in den 2D Modus umgeschaltet.

Bildgröße: Geben Sie die Größe des an das Gerät

angeschlossenen Fernsehgeräts ein. Das Gerät stellt die

3D Ausgabe automatisch auf die Bildschirmgröße des

Mit dieser Funktion kann die Bildausgabe des Geräts an die

Bildschirmgröße Ihres Fernsehgeräts angepasst werden. Siehe

Seite 25 Schritt 9 für eine Beschreibung der Optionen für die

Mit dieser Funktion könne Sie die optimale Größe des Smart

Hub Bildschirms einstellen.

Wenn Sie ein Samsung Gerät und ein Samsung-Fernsehgerät

mit BD Wise Funktion über HDMI aneinander anschließen und

BD Wise auf beiden Geräten aktiviert ist, gibt das Gerät das

Video mit der Videoauflösung und der Bildfrequenz der BD/

Mit dieser Funktion kann die Auflösung des HDMI Videosignals

auf Auto, 1080p, 1080i, 720p, 576p/480p. eingestellt

werden. Wenn der Anschluss über Composite Kabel erfolgt,

wird nur eine Auflösung von 576i(480i) unterstützt. Die Zahl

zeigt die Anzahl der Zeilen des Videos pro Bild an. Das i und

das p stehen für interlace scan (Zeilensprungverfahren) und

progressive scan (progressive Abtastung). Je mehr Zeilen,

desto höher die Qualität.

Wenn diese Funktion auf Auto eingestellt wird, wird die HDMI-

Ausgabe des Geräts für eine bessere Bildqualität auf 24 Bilder

pro Sekunde eingestellt, wenn ein 24 fps fähiges Fernsehgerät

Voraussetzung für die Nutzung der Film-Bildfrequenz Funktion

ist ein Fernsehgerät, das diese Bildfrequenz unterstützt.

• Film-Bildfrequenz steht nur zur Verfügung, wenn sich

das Gerät im Modus für die HDMI 1080i oder 1080p

Ausgabeauflösung befindet.

Hier kann das Farbraumformat für die HDMI-Wiedergabe an

die Möglichkeiten des angeschlossenen Geräts (Fernsehgerät,

Bildschirm, usw.) angepasst werden.

Mit dieser Option können Videos über die HDMI OUT Buchse

mit der Deep Colour Farbtiefe wiedergeben werden. Deep

Color bietet genauere Farbwiedergabe mit höherer Farbentiefe.

Mit dieser Funktion kann die Bildqualität bei der Wiedergabe

von DVDs verbessert werden.

HT-E4500_XU_GER-0316.indd 27HT-E4500_XU_GER-0316.indd 27 2012-03-16 오후 4:53:292012-03-16 오후 4:53:29|

Sie können die Optionen für die Lautsprecher einstellen.

Hier können die Equaliser Einstellungen von Hand konfiguriert werden.

Sie können das Gerät so einstellen, dass die Lautstärke unverändert

bleibt, wenn ein Szenenwechsel stattfindet oder Sie den Sender

Hier können Sie einstellen, ob Sie die Lautsprecher des Fernsehgeräts

oder die des Heimkinos aktivieren möchten.

Hier können Sie einstellen, den Ton vom Fernsehgerät auf die

Lautsprecher des Heimkinos umzuleiten. Für diese Funktion werden

eine HDMI-Verbindung und ein Audio Return Channel (ARC)

kompatibles Fernsehgerät benötigt.

Wann Audio Return Channel auf Ein gestellt ist, muss ein HDMI-

Kabel für den Anschluss des Geräts an das Fernsehgerät verwendet

werden. Der optische Eingang funktioniert dann nicht.

Wann Audio Return Channel auf Auto gestellt ist, muss ein HDMI-

Kabel für den Anschluss des Geräts an das Fernsehgerät verwendet

werden. ARC oder optischer Eingang werden dann automatisch

Mit dieser Funktion können Sie den Digital-Ausgang an die

Möglichkeiten des an das Gerät angeschlossenen AV-Receivers

anpassen. Für weitere Einzelheiten, schlagen Sie bitte in der

Auswahltabelle für den Digitalausgang nach. (Siehe Seite 58.)

Dynamikumfangsteuerung

Mit dieser Funktion können Sie die Dynamikumfangsteuerung auf

Dolby Digital, Dolby Digital Plus, und Dolby True HD Audio anwenden.

Auto: Steuert automatisch den Dynamikumfang von Dolby

TrueHD Audio auf Grundlage der Informationen im Dolby TrueHD Soundtrack. Schaltet ebenfalls die Dynamikumfangsteuerung für

Digital und Dolby Digital Plus ein.

Aus: Der Dynamikumfang wird nicht komprimiert und Sie hören den

Ein: Schaltet die Dynamikumfangsteuerung für alle drei Dolby

Formate ein. Leisere Töne werden verstärkt und die Lautstärke von

lauten Tönen wird reduziert.

Wenn das Gerät an einen Digitalfernsehgerät angeschlossen

ist, können Sie die Audioverzögerung einstellen, so dass die

Audiowiedergabe mit dem Videobild synchron ist. Die Verzögerungszeit

kann 0 und 300 Millisekunden eingestellt werden.

Netzwerkeinstellungen

Für weitere Informationen über die Netzwerkeinstellungen und

Netzwerkfunktionen siehe "Netzwerke und das Internet" auf Seite

Hier können Sie prüfen, ob eine Verbindung zu einem

Netzwerk und zum Internet hergestellt wurde.

HT-E4500_XU_GER-0316.indd 28HT-E4500_XU_GER-0316.indd 28 2012-03-16 오후 4:53:302012-03-16 오후 4:53:30Deutsch 29

Hier können Sie einstellen, ob externe Geräte, wie

Smartphones eine Verbindung zum Gerät aufbauen und die

Inhalte miteinander teilen, oder dieses Gerät steuern dürfen.

Hier können Sie die Internetverbindung für den BD-Live Dienst

erlauben, einschränken oder untersagen.

Mit dieser Funktion können Sie die Ersteinstellungen erneut

konfigurieren. Siehe Seite 24 für weitere Informationen.

Sie können eine USB-Tastatur oder eine Maus an den USB-

Anschluss auf der Vorderseite des Geräts anschließen.

Tastatureinstell.: Hier können die Einstellungen für eine

an das Gerät angeschlossene kabellose USB-Tastatur

Sie können die Tastatur nur dann verwenden, wenn ein QWERTY Tastatur Bildschirm oder Fenster im Webbrowser erscheint.

Mauseinstellungen: Hier können die Einstellungen

für eine an das Gerät angeschlossene kabellose Maus

vorgenommen werden. Sie können das Menü des Geräts

mit der Maus auf die gleiche Weise bedienen, wie Sie es

vom PC gewöhnt sind.

Das Menü des Geräts mit der Maus bedienen:

1 . Schließen Sie die USB-Maus an das Gerät an.

2 . Klicken Sie mit der Standardtaste, die Sie in den

Mauseinstellungen eingestellt haben. Das Einfache Menü

3 . Wählen Sie die gewünschten Menüoptionen aus.

Nicht alle USB HID Tastaturen und Mäuse sind mit Ihrem Gerät kompatibel.

Einige Tasten der HID Tastatur können unter Umständen nicht funktionieren.

Kabel USB-Tastaturen werden nicht unterstützt.

Einige Anwendungen werden unter Umständen nicht unterstützt.

Falls die kabellose Tastatur nicht funktioniert, platzieren Sie sie näher am

Bei Anynet+ handelt es sich um eine nützliche Funktion, die

den vernetzten Betrieb mit anderen Samsung Geräten zur

Verfügung stellt, die über die Anynet+ Funktion verfügen.

Um diese Funktion zu nutzen, müssen Sie dieses Gerät mit

Hilfe eines HDMI-Kabels an ein Samsung Fernsehgerät mit

Anynet+ Funktion anschließen.

HT-E4500_XU_GER-0316.indd 29HT-E4500_XU_GER-0316.indd 29 2012-03-16 오후 4:53:302012-03-16 오후 4:53:30|

Sie können die Sprache auswählen in der das Bildschirmmenü

Menü, Disk Menü, usw. angezeigt werden soll.

• Die Sprache, die Sie für das Diskmenü, Disk Audio oder die

Untertitel ausgewählt haben erscheint nur, wenn sie von der

Disk unterstützt wird.

Die voreingestellte PIN lautet 0000. Geben Sei die

voreingestellte PIN für den Zugriff auf die Sicherheitsfunktion

ein, wenn Sie keine eigenes Passwort erstellt haben.

BD-Sicherungsstufe: Verhindert die Wiedergabe von Blu-

ray-Disks mit festgelegter Altersbeschränkung, bis die PIN

DVD-Sicherungsstufe: Verhindert die Wiedergabe von

DVDs mit festgelegter Altersbeschränkung, bis die PIN

PIN ändern: Ändern der 4-stelligen PIN für den Zugriff auf

Sicherheitsfunktionen.

Wenn Sie die PIN vergessen haben

1 . Entfernen Sie alle Disks und USB-Speichergeräte.

Taste auf dem Bedienfeld und halten

Sie sie für 5 Sekunden oder länger gedrückt.

Alle Einstellungen werden auf die Werkseinstellungen

Bei der Wiederherstellung der Werkseinstellungen werden alle vom

Benutzer gespeicherten BD-Daten gelöscht.

Sie können die Bildschirmhelligkeit und die Zeitzone einstellen.

Frontdisplay: Hier können Sie die Helligkeit der

Gerätevorderseite einstellen.

Zeitzone: Sie können die ihrer Region entsprechende

Menütransparenz: Dient zur Einstellung der Transparenz

Anzeige von DivX® VOD-Registrierungscodes, um DivX®

VOD-Inhalt zu erwerben und wiedergeben.

Für weitere Informationen über die Software Aktualisierung

siehe "Aktualisieren der Software" auf Seite 34.

Hier erhalten Sie Kontaktinformationen, wenn Sie Hilfe für Ihr

Wenn diese Option aktiviert ist, können die Mitarbeiter des

Samsung Callcenters Probleme aus der Ferne diagnostizieren

und beheben. Hierfür ist eine aktive Internetverbindung

erforderlich. In einigen Ländern steht der Remote Management

Dienst nicht zur Verfügung.

Mit Ausnahme der Netzwerk- und Smart Hub Einstellungen

werden alle Einstellungen auf die Voreinstellungen

zurückgesetzt. Das voreingestellte Sicherheitspasswort lautet

HT-E4500_XU_GER-0316.indd 30HT-E4500_XU_GER-0316.indd 30 2012-03-16 오후 4:53:312012-03-16 오후 4:53:31Deutsch 31 | 04 Einstellungen Netzwerke und das Internet Wenn Sie dieses Gerät an ein Netzwerk anschließen, können Sie auf dem Netzwerk basierende Anwendungen und Funktionen, wie Smart Hub und BD-LIVE verwenden sowie die Software des Geräts aktualisieren. Für weitere Informationen über den Zugriff und die Verwendung von Internet Diensten, lesen Sie bitte das Kapitel Netzwerkdienste auf den Seiten 50-52 in dieser Bedienungsanleitung. Die Anleitung für die Konfiguration der Netzwerkverbindung folgt im Anschluss. Konfigurieren Ihrer Netzwerkverbindung Setzen Sie sich zuerst mit Ihrem Internetanbieter in Verbindung, um zu erfahren, ob Sie über eine statische oder dynamische IP-Adresse verfügen. Wenn es sich um eine dynamische Adresse handelt und Sie über Kabelnetzwerk oder ein kabelloses Netzwerk verfügen, empfehlen wir Ihnen die im Folgenden beschriebenen automatischen Konfigurationsprozeduren.Wenn Sie eine Verbindung mit einem Kabelnetzwerk herstellen möchten, schließen Sie das Gerät mit Hilfe eines LAN-Kabels an Ihren Router oder an Samsungs WLAN-Adapter (einzeln erhältlich) an, bevor Sie mit der Konfiguration beginnen.Wenn Sie eine Verbindung zu einem drahtlosen Netzwerk herstellen möchten, trennen Sie bitte bevor Sie beginnen alle Kabelnetzwerkverbindungen ab.Um mit der Konfiguration der Netzwerkverbindung zu beginnen, folgen Sie diesen Schritten:1 . Wählen Sie auf dem Home Bildschirm Einstell., und drücken Sie die E Taste.2 . Wählen Sie Netzwerk, und drücken Sie die E Taste.3 . Wählen Sie Netzwerkeinstellungen, und drücken Sie die E Taste.4 . Fahren Sie mit den Anweisungen für Kabelnetzwerke fort oder gehen Sie zur Seite 32, um mit den Anweisungen für drahtlose Netzwerke fortzufahren. Kabelnetzwerk

Kabelnetzwerk - Automatisch Nachdem Sie die obigen Schritte 1 bis 3 befolgt haben: 1 . Wählen Sie Start auf dem Netzwerkeinstellungen Bildschirm und drücken Sie anschließend die E Taste. Das Gerät erkennt den Kabelanschluss, überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung mit dem Netzwerk her. 

Kabelnetzwerk - Manuell Wenn Sie über eine statische IP-Adresse verfügen oder die automatische Einstellung nicht funktioniert, müssen Sie die Netzwerkeinstellung manuell durchführen.Nachdem Sie die obigen Schritte 1 bis 3 befolgt haben: 1 . Wählen Sie Start auf dem Netzwerkeinstellungen Bildschirm und drücken Sie anschließend die

E Taste. Der Netzwerkstatus-Bildschirm erscheint. Das Gerät versucht die Netzwerkverbindung zu prüfen schlägt fehl.NetzwerkeinstellungenVerbindung zu kabelgebundenem Netzwerk fehlgeschlagenMac-Adresse XX:XX:XX:XX:XX:XXIP-Adresse 0.0.0.0Teilnetzmaske 0.0.0.0Gateway 0.0.0.0DNS-Server 0.0.0.0Es kann keine Verb. mit d. Netzw. Hergest. werden. Überpr. Sie, ob d. IP in den IP-Einstell. korrekt zugeord. ist. Weitere Infos erhalten Sie von Ihrem Internetdienstanbieter.Erneut vers.IP-Einst.Zurück OK

2 . Wählen Sie IP-Einst. auf der rechten Seite des Bildschirms und drücken Sie die E Taste. Der IP-Einstellungen Bildschirm wird angezeigt. 3 . Gehen Sie zum Feld IP-Modus und setzen Sie es auf Manuell. 4 . Verwenden Sie die Nummerntasten auf Fernbedienung, um die Netzwerkdaten einzugeben. Verwenden Sie die ▲▼◄► Tasten auf der Fernbedienung, um von Eingabefeld zu Eingabefeld zu wechseln. | HINWEIS |

 Sie können diese Werte bei Ihrem Internetanbieter erfragen. Diese Werte können Sie ebenfalls auf den meisten Windows Computern einsehen. Für weitere Anweisungen, siehe "Abrufen der Werte für die Netzwerkeinstellungen" auf der nächsten Seite.5 . Wenn die Einstellungen abgeschlossen sind, OK markieren und anschließend die E Taste drücken. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her. HT-E4500_XU_GER-0316.indd 31HT-E4500_XU_GER-0316.indd 31 2012-03-16 오후 4:53:312012-03-16 오후 4:53:31|

Einstellungen < Abrufen der Werte für die Netzwerkeinstellungen >Sie können sich die Werte für die Netzwerkeinstellungen auf den meisten Windows Computern anzeigen lassen. Um die Werte für die Netzwerkeinstellungen aufzurufen, folgen Sie bitte diesen Schritten:• Windows XP 1 . Klicken Sie mit der rechten Maustaste auf das Netzwerk Symbol in der unteren rechten Ecke des Arbeitsplatzes.2 . Klicken Sie auf Status im Pop-up-Menü.3 . Im angezeigten Dialogfeld klicken Sie auf Support-Tab.4 . Auf dem Support-Tab, klicken Sie die Taste Details.5 . Die Netzwerkeinstellungen werden angezeigt.• Windows 71 . Klicken Sie auf das Netzwerk Symbol in der unteren rechten Ecke des Arbeitsplatzes.2 . In dem Popup-Fenster auf 'Netzwerk- und Freigabecenter öffnen' klicken.3 . In dem angezeigten Dialogfenster je nach Ihrer Netzwerkverbindung auf 'LAN-Verbindung' oder 'WLAN-Verbindung' klicken.4 . Auf dem Support-Tab, klicken Sie die Taste Details. Die Netzwerkeinstellungen werden angezeigt. | HINWEIS |

 Je nach Ihrer Windows-Version können die Informationen unterschiedlich sein. Wireless-Netzwerk Eine drahtlose Netzwerkverbindung kann auf drei Arten eingerichtet werden: - WLAN Automatisch - WLAN Manuell - WPS(PBC)Wenn Sie die drahtlose Netzwerkverbindung konfigurieren, wird jedes über das Gerät angeschlossene drahtlose Netzwerkgerät oder, falls zutreffend, die aktuelle Kabelverbindung des Geräts, getrennt. 

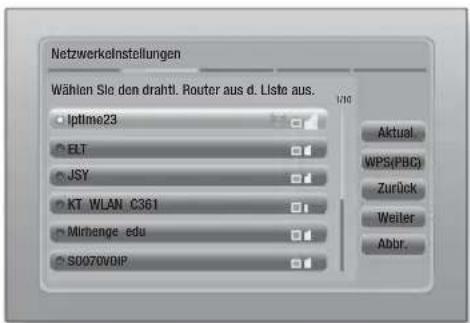

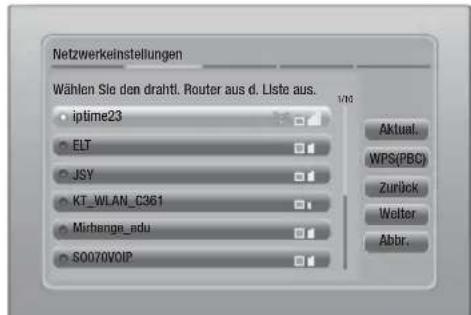

WLAN (Allgemein) - Automatisch Befolgen Sie die Schritte 1 bis 3 unter "Konfigurieren Ihrer Netzwerkverbindung" auf Seite 31.1 . Wählen Sie Start auf dem Netzwerkeinstellungen Bildschirm und drücken Sie anschließend die E Taste. Das Gerät sucht nach verfügbaren Netzwerken und zeigt diese in einer Liste an.NetzwerkeinstellungenAktual.WPS(PBC)ZurückWeiterAbbr.Wählen Sie den drahtl. Router aus d. Liste aus. 1/10

ELT JSY KT_WLAN_C361 Mirhenge_edu

SO070VOIP iptime23 2 . Wählen Sie das gewünschte Netzwerk aus und drücken Sie anschließend die E Taste. 3 . Wählen Sie Weiter und drücken Sie anschließend erneut die E Taste. 4 . Geben Sie im Sicherheitsbildschirm Ihren Sicherheitscode oder das Passwort ein für das Netzwerk ein. Geben Sie die Nummern direkt mit Hilfe der Tasten auf der Fernbedienung ein. Geben Sie einen Buchstaben ein, indem Sie ihn mit Hilfe der Pfeiltasten markieren und anschließend die E Taste drücken. 5 . Nach der Eingabe Weiter auf der rechten Bildschirmseite wählen. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her.

 Der Sicherheitscode oder das Passwort können Sie einem der Setup-Bildschirme entnehmen, die Sie bei der Konfiguration Ihres Modems oder Routers benutzt haben. 

WLAN (Allgemein) - Manuell Wenn Sie über eine statische IP-Adresse verfügen oder die automatische Einstellung nicht funktioniert, müssen Sie die Netzwerkeinstellung manuell durchführen.Befolgen Sie die Schritte 1 bis 3 unter "Konfigurieren Ihrer Netzwerkverbindung" auf Seite 31. HT-E4500_XU_GER-0316.indd 32HT-E4500_XU_GER-0316.indd 32 2012-03-16 오후 4:53:332012-03-16 오후 4:53:33Deutsch 33 |

Wählen Sie Start auf dem Netzwerkeinstellungen

Bildschirm und drücken Sie anschließend die

E Taste. Das Gerät sucht nach verfügbaren

Netzwerken und zeigt diese in einer Liste an.

Wählen Sie das gewünschte Netzwerk oder

Netzwerk hinzufügen, aus und drücken Sie

Wählen Sie Weiter, und drücken Sie

anschließend erneut die

Wenn Sie Netzwerk hinzufügen, gewählt haben,

den Namen des WLAN-Routers eingeben, zu dem

eine Verbindung hergestellt werden soll.

Geben Sie die Nummern direkt mit Hilfe der

Tasten auf der Fernbedienung ein. Geben Sie

einen Buchstaben ein, indem Sie ihn mit Hilfe der

▲▼◄►Tasten markieren und anschließend die

E Taste drücken. Wählen Sie Weiter und drücken

Sie anschließend erneut die

den Typ der Sicherung, anschließend Weiter und

drücken Sie danach die

Geben Sie im Sicherheitsbildschirm Ihren

Sicherheitscode oder das Passwort ein für das

Netzwerk ein. Geben Sie die Nummern direkt

mit Hilfe der Tasten auf der Fernbedienung ein.

Geben Sie einen Buchstaben ein, indem Sie

ihn mit Hilfe der ▲▼◄►Tasten markieren und

Wählen Sie als nächstes Weiter auf der rechten

Bildschirmseite und drücken Sie anschließend

Der Netzwerkstatus-Bildschirm erscheint. Das

Gerät versucht die Netzwerkverbindung zu

prüfen schlägt fehl.

Wählen Sie IP-Einst. auf der rechten Seite des

Bildschirms und drücken Sie die

IP-Einstellungen Bildschirm wird angezeigt.

Gehen Sie zum Feld IP-Modus und setzen Sie

Verwenden Sie die Nummerntasten auf

Fernbedienung, um die Netzwerkdaten

einzugeben. Verwenden Sie die ▲▼◄► Tasten

auf der Fernbedienung, um von Eingabefeld zu

Eingabefeld zu wechseln.

Sie können diese Werte bei Ihrem Internetanbieter erfragen.

Diese Werte können Sie ebenfalls auf den meisten Windows

Computern einsehen. Für weitere Anweisungen, siehe "Abrufen

der Werte für die Netzwerkeinstellungen" auf Seite 32.

Wenn die Einstellungen abgeschlossen sind,

OK markieren und anschließend die

drücken. Der Netzwerkstatus-Bildschirm erscheint.

Das Gerät überprüft die Netzwerkverbindung und

stellt anschließend eine Verbindung zum Netzwerk

her. Wenn dies erfolgt ist, OK markieren und

Einer der einfachsten Wege die WLAN-Verbindung

einzurichten, besteht in der Verwendung der WPS(PBC)

Funktion. Wenn Ihr Wireless Router über eine PBC

(WPS) verfügt, folgen Sie bitte diesen Schritten:

Befolgen Sie die Schritte 1 bis 3 unter "Konfigurieren

Ihrer Netzwerkverbindung" auf Seite 31.

1 . Wählen Sie Start auf dem

Netzwerkeinstellungen Bildschirm und

drücken Sie anschließend die

E Taste. NetzwerkeinstellungenAktual.WPS(PBC)ZurückWeiterAbbr.Wählen Sie den drahtl. Router aus d. Liste aus. 1/10

ELT JSY KT_WLAN_C361Mirhenge_eduSO070VOIPiptime23 2 . Wählen Sie WPS(PBC), und drücken Sie die

3 . Drücken Sie innerhalb von 2 Minuten die

WPS(PBC) Taste auf Ihrem Router. Ihr Gerät

ruft automatisch alle benötigten Werte für

die Netzwerkeinstellungen ab und stellt eine

Verbindung zu Ihrem Netzwerk her.

Der Netzwerkstatus-Bildschirm erscheint.

Das Gerät baut eine Verbindung mit

dem Netzwerk auf, nachdem die

Netzwerkverbindung überprüft wurde.

AllShare-Einstellungen

Das AllShare Einstellungen Fenster listet alle an

das Netzwerk angeschlossenen AllShare Geräte

und deren IP-Adressen auf. Über diesen Bildschirm

können Sie einem Gerät erlauben, eine Verbindung

zu dem Gerät herzustellen, den Zugriff verweigern

oder ein Gerät aus der AllShare Liste entfernen.

1 . Wählen Sie auf dem Home Bildschirm

Einstell., und drücken Sie die

2 . Wählen Sie Netzwerk, und drücken Sie die

HT-E4500_XU_GER-0316.indd 33HT-E4500_XU_GER-0316.indd 33 2012-03-16 오후 4:53:332012-03-16 오후 4:53:33|

Einstellungen 3 . Wählen Sie AllShare-Einstellungen, und drücken Sie die E Taste.4 . Wählen Sie ein Gerät und drücken Sie die

E Taste. Das AllShare Popup-Fenster erscheint.5 . Wählen Sie Zulassen, Vrbiet., oder Entfernen aus der Liste und drücken Sie anschließend die E Taste.In dem AllShare Einstellungen Fenster werden nur dann Geräte angezeigt, wenn Netzwerkverbindungen zu AllShare Geräten aufgebaut wurden. Für weitere Informationen über AllShare Netzwerkgeräte, schlagen Sie bitte auf Seite 36-37 nach. Aktualisieren der Software Mit diesem Menü können Sie Software-Updates herunterladen, welche die Leistung des Geräts verbessern oder zusätzliche Dienste zur Verfügung stellen.• Das Gerät während des Aktualisierungsvorgangs niemals manuell ein oder ausschalten.1 . Wählen Sie auf dem Home Bildschirm Einstell., und drücken Sie die E Taste.2 . Wählen Sie Unterstützung, und drücken Sie die

E Taste.3 . Wählen Sie Software-Update, und drücken Sie die E Taste.4 . Wählen Sie eine der folgenden Methoden:• Online• PER USB• Über Disk• Über Download• Update im Standby5 . Drücken Sie die E Taste.Anweisungen für jede Methode finden Sie im Folgenden. | HINWEIS |

 Das Upgrade ist abgeschlossen, wenn sich das Gerät abschaltet und anschließend selbst wieder einschaltet.

 Samsung Electronics haftet nicht für Fehlfunktionen des Geräts, die auf eine instabile Internetverbindung oder fahrlässiges Handeln des Benutzers während der Software-Aktualisierung zurückzuführen sind.

 Wenn Sie das Upgrade während des Herunterladens der Software abbrechen möchten, müssen Sie die E Taste drücken. Online Ihr Gerät muss mit dem Internet verbunden sein, um die Online Funktion nutzen zu können.1 . Wählen Sie Online, und drücken Sie die

E Taste. Die Mitteilung über den Verbindungsaufbau mit dem Server erscheint.2 . Wenn ein Download zur Verfügung steht, wird das Download Popup-Fenster mit einem Fortschrittsbalken angezeigt und der Download beginnt.3 . Wenn der Download abgeschlossen ist, wird das Upgrade Anfragefenster mit drei Auswahlmöglichkeiten angezeigt: Jetzt aktualisieren, Später aktualisieren oder Nicht aktualisieren. 4 . Wenn Sie Jetzt aktualisieren, wählen, aktualisiert das Gerät die Software, schaltet sich ab und anschließend automatisch wieder ein.5 . Wenn Sie innerhalb einer Minute keine Auswahl treffen oder Später aktualisieren, auswählen, speichert das Gerät das Software Upgrade. Sie können das Update später mit Hilfe der Über Download Funktion durchführen.6 . Wenn Sie Nicht aktualisieren, auswählen, bricht das Gerät die Aktualisierung ab. PER USB

1 . Besuchen Sie die Webseite www.samsung.com.2 . Klicken Sie am oberen Rand der Seite auf SUPPORT.3 . Geben Sie den Produktnamen oder die Artikelnummer in das Suchfeld ein und klicken Sie anschließend auf Find Product.4 . Klicken Sie im mittleren Teil der Seite auf den Tab Get downloads.5 . Klicken Sie auf Firmware.6 . Klicken Sie in der Spalte Datei auf der rechten Seite auf das ZIP Symbol.7 . Klicken Sie in dem angezeigten Popup-Fenster auf OK, um die Firmware herunterzuladen und auf Ihrem PC zu speichern.8 . Entpacken Sie das Zip-Archiv auf Ihrem Computer. Sie sollten einen eigenen Ordner mit dem gleichen Namen wie die Zip-Datei anlegen.9 . Den Ordner auf ein USB-Flash-Laufwerk kopieren.10 . Stellen Sie sicher, dass sich keine Disk im Gerät befindet und stecken Sie das USB-Flash-Laufwerk in den USB-Anschluss des Geräts. HT-E4500_XU_GER-0316.indd 34HT-E4500_XU_GER-0316.indd 34 2012-03-16 오후 4:53:342012-03-16 오후 4:53:34Deutsch 35

11 . Im Menü des Geräts nach Einstell. >

Unterstützung > Software-Update

12 . Wählen Sie PER USB.

Es darf keine Disk im Gerät eingelegt sein, wenn die

Software über den USB-Anschluss aktualisiert wird.

Überprüfen Sie nach Abschluss der Aktualisierung im

Menü Software Update die Software Details.

Schalten das Gerät während der Software-Aktualisierung

nicht aus. Das Gerät könnte beschädigt werden.

Software-Updates über den USB-Anschluss dürfen nur

mit einem USB-Memorystick durchgeführt werden.

1 . Besuchen Sie die Webseite www.samsung.

2 . Klicken Sie am oberen Rand der Seite auf

3 . Geben Sie den Produktnamen oder die

Artikelnummer in das Suchfeld ein und

klicken Sie anschließend auf Find Product.

4 . Klicken Sie im mittleren Teil der Seite auf den

5 . Klicken Sie auf Firmware.

6 . Klicken Sie in der Spalte Datei auf der rechten

Seite auf das ZIP Symbol.

7 . Klicken Sie in dem angezeigten Popup-

Fenster auf OK um die Firmware

herunterzuladen und auf Ihrem PC zu

8 . Entpacken Sie das Zip-Archiv auf Ihrem

Computer. Sie müssen über eine RUF Datei

9 . Schreiben Sie die RUF-Datei auf eine Disk.

Wir empfehlen eine CD-R oder DVD-R zu

10 . Schließen Sie die Disk ab, bevor Sie sie aus

dem Computer entfernen.

11 . Legen Sie die Disk in das Gerät ein.

12 . Im Menü des Geräts nach Einstell. >

Unterstützung > Software-Update

13 . Wählen Sie Über Disk.

Überprüfen Sie nach Abschluss der Aktualisierung im

Menü Software-Update die Software Details.

Schalten das Gerät während der Software-Aktualisierung

nicht aus. Das Gerät könnte beschädigt werden.

Mit der Über Download Methode können Sie das Gerät

über eine Datei aktualisieren, die Sie bereits früher

heruntergeladen, aber noch nicht installiert haben.

1 . Wenn eine Upgrade Software

heruntergeladen wurde, erscheint die

Nummer der Softwareversion auf der rechten

Seite von Über Download.

2 . Wählen Sie Über Download, und drücken

3 . Sie werden gefragt, ob Sie das Update

durchführen möchten. Wählen Sie Ja. Das

Gerät beginnt mit der Aktualisierung.

4 . Wenn die Aktualisierung abgeschlossen ist,

schaltet sich das Gerät automatisch aus und

Überprüfen Sie nach Abschluss der Aktualisierung im

Menü Software Update die Software Details.

Schalten das Gerät während der Software-Aktualisierung

nicht aus. Das Gerät könnte beschädigt werden.

Sie können die Funktion Update im Standby

verwenden, damit das Gerät neue Updates

herunterlädt, wenn es sich im Standby-Modus

befindet. Im Standby-Modus ist das Gerät

ausgeschaltet, seine Internetverbindung ist jedoch

aktiv. Dies ermöglicht es dem Gerät Updates

automatisch herunterzuladen, wenn Sie ihn gerade

1 . Wählen Sie mit Hilfe der ▲▼ Tasten Update

im Standby, und drücken Sie anschließend

2 . Wählen Sie Ein oder Aus.

Wenn Sie Ein gewählt haben, wird das

abgeschaltete Gerät automatisch die neuen

Updates herunterladen, wenn es sich im

Standby-Modus befindet. Wenn die neuen

Updates heruntergeladen werden, werden

Sie gefragt, ob Sie das Update installieren

möchten, wenn Sie das Gerät einschalten.

Für die Nutzung des Updates im Standby Funktion muss

Ihr Gerät mit dem Internet verbunden sein.

Wenn diese Funktion nicht erscheint, können Sie sie

nach der Aktualisierung auf die neueste Software Version

HT-E4500_XU_GER-0316.indd 35HT-E4500_XU_GER-0316.indd 35 2012-03-16 오후 4:53:352012-03-16 오후 4:53:35|

Media Play Ihr Blu-ray Gerät kann mit Hilfe der AllShare-Funktion Inhalte auf Disks, USB-Geräten und Ihrem PC, DLNA kompatiblen Mobiltelefon oder NAS wiedergeben. Schlagen Sie bitte auf Seite 39 für weitere Informationen über AllShare nach. Der AllShare Wiedergabebildschirm Um auf den AllShare Play Bildschirm zuzugreifen, wählen Sie AllShare Play auf dem Hauptbildschirm und drücken Sie anschließend die E Taste. Zugriff auf den AllShare Play Bildschirm ListeVideosFotosMusik a Anmelden ' Zurück Zuletzt verw.

Neues Kürzl. aktual. 09.Jan..2012 W.-Liste

Keine Wiedergabelisten erstellt.

Wdg.liste f. schnellen u. einfachen Zugriff auf Inhalt erstellen.

Recent afgespeelde bestanden worden hier weergeg.

Wenn der AllShare Play Bildschirm erscheint, wird Liste und eine Liste der Inhalt Arten - Videos, Fotos, Musik - auf der linken Seite angezeigt. Auf der rechten Seite wird standardmäßig der Inhalt in Liste angezeigt: Eine Liste der zuletzt wiedergegeben oder angesehenen Positionen, eine Liste der neuesten Positionen, die Sie sich angesehen oder gehört haben, und des letzte Wiedergabeliste. Wenn zuvor noch keine Positionen wiedergegeben oder angesehen haben, bzw. noch keine Wiedergabeliste erstellt haben, ist dieser Bereich leer. 

Positionen aus Liste wiedergeben Um in Liste aufgeführte Positionen wiedergeben zu können, muss die Quelle mit den Positionen angeschlossen oder in das Gerät eingelegt sein. Wenn zum Beispiel die zuletzt wiedergegebenen Fotos in Liste von einer DVD stammen, muss die Disk in das Gerät eingelegt sein, um sie ansehen zu können.Um Positionen aus Liste wiederzugeben, muss eine der folgenden Aktionen ausgeführt werden:• Verwenden Sie die ◄► Tasten, um eine Position für die Wiedergabe auszuwählen und drücken Sie die E Taste. Um eine andere Position wiederzugeben, die RETURN ( ' ) Taste drücken und den vorherigen Schritt wiederholen.• Mit Hilfe der ◄► Tasten eine Position auswählen, drücken Sie die TOOLS um das Extras Menü anzuzeigen, wählen Sie Wiederg, und drücken Sie anschließend die E Taste. Um eine andere Position wiederzugeben, die RETURN ( ' ) Taste drücken und den vorherigen Schritt wiederholen. 

Wiedergabe von Video, Foto oder Musik

Inhalten 1 . Stellen Sie sicher, dass die Quelle des wiederzugebenden Inhalts angeschlossen oder in das Gerät eingelegt ist.2 . Wählen Sie mit Hilfe der ▲▼ Tasten Videos, Fotos, oder Musik, aus und drücken Sie anschließend die E Taste. Die erste ausgewählte Quelle auf der rechten Seite ist markiert.3 . Wählen Sie mit Hilfe der ▲▼ Tasten eine Quelle aus und drücken Sie anschließend die E Taste. | HINWEIS |

 Die für jeden Inhaltstyp angezeigten Quellen können sich unterscheiden. 4 . Für die Steuerung der Video-, Foto- oder Musikwiedergabe schlage Sie bitte nach unter:• Steuern der Videowiedergabe auf Seite 41.• Steuern der Musikwiedergabe auf Seite 43.• Anzeigen von Fotos und Verwenden des Extras Menü, wenn eine Datei markiert ist auf den Seiten 44-47. | HINWEIS |

 Je nachdem wie und wann die Quelle mit dem Inhalt an das Gerät angeschlossen wurde und je nach Art des Inhalts kann das Gerät eine unterschiedliche Serie von Bildschirmen für den Start der Wiedergabe anzeigen. Alternative Wiedergabemethoden finden Sie unter: • Wiedergabe von Dateien auf einem USB-Speichergerät iPod/iPhone auf Seite 37 • Wiedergabe von kommerziellen Video Disks auf Seite 38. • Wiedergabe von kommerziellen Audio Disks auf Seite 38. • Wiedergabe von selbst aufgenommenen Disks auf Seite 39. HT-E4500_XU_GER-0316.indd 36HT-E4500_XU_GER-0316.indd 36 2012-03-16 오후 4:53:352012-03-16 오후 4:53:35Deutsch 37

Wiedergabe von Dateien auf einem

USB-Speichergerät oder iPod/iPhone

Sie können Multimedia Dateien von einem

angeschlossenen USB-Gerät wiedergeben.

1 . Bei ausgeschaltetem Gerät das USB-

Speichergerät oder den iPod/iPhone

2 . Schalten Sie das Gerät ein. Wenn der

Hauptbildschirm erscheint, AllShare Play

> Videos, Fotos oder Musik > Angeschl.

Gerät auswählen und anschließend die

E Taste drücken. Smart Hub Funktion Einstell. USB sicher entfernen Wiedergabe von Videos, Fotos oder Musik von Disk oder von angeschlossenen Geräten AllShare Play

Bei eingeschaltetem Gerät ein USB-Speichergerät

oder den iPod/iPhone anschließen.

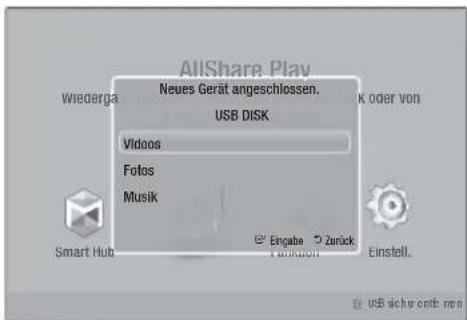

Wenn der unten abgebildete Bildschirm erscheint,

wählen Sie mit Hilfe der ▲▼ Tasten die Art des

Inhalts aus, den Sie wiedergeben möchten und

drücken Sie anschließend die

E Taste. Smart Hub Funktion Einstell. USB sicher entfernen Wiedergabe von Videos, Fotos oder Musik von Disk oder von angeschlossenen Geräten AllShare Play

Wiedergabe von Videos, Fotos oder Musik von Disk oder von

be von Videos, Fotos oder Musik von Dis

Neues Gerät angeschlossen.USB DISK" Eingabe ' ZurückVideosFotosMusik |

Obwohl das Gerät alle verfügbaren Ordner anzeigt,

werden nur Dateien von der Art des Inhalts angezeigt,

den Sie in Schritt 2 oder 2-1 gewählt haben. Wenn Sie

z. B. Musik ausgewählt haben, werden nur Musikdateien

angezeigt. Diese Auswahl können Sie mit Hilfe von

3 . Die Art des Inhalts, den Sie auf dem

angeschlossenen Gerät gewählt haben,

wird angezeigt. Je nachdem, wie der Inhalt

angeordnet ist, sehen Sie entweder Ordner,

einzelne Dateien oder beides.

4 . Mit Hilfe der ▲▼◄► Tasten auf der

Fernbedienung den gewünschten Inhalt

auswählen. Um einen Ordner auszuwählen,

den Ordner markieren und die

drücken. Um eine Datei auszuwählen, die

Datei markieren und die

5 . Drücken Sie die RETURN

einen Ordner zu verlassen oder um zum

Hauptbildschirm zurückzukehren.

Um eine eventuelle Beschädigung des USB-Speichers zu

vermeiden, müssen Sie das USB-Speichergerät mit Hilfe

der Funktion “USB sicher entfernen” sicher entfernen.

Drücken Sie die HOME Taste, um zum Home Menü zu

wechseln und wählen Sie anschließend die GELBE (C)

Das Menü Fotos, Videos unterstützt keine iPads oder

Nur der Wiedergabebildschirm wird auf dem Fernsehgerät

angezeigt. Anzeigen von iPod Bildschirmen auf dem iPod

iPod/iPhone Modelle, die mit diesem

Gerät verwendet werden können

iPod touch der 3./2./1. Generation

iPod classic / iPod mit Video

iPod mit Click Wheel

iPod nano der 5./4./3./2. Generation

Der Funktion Bildschirm Auf dem Funktion Bildschirm kann die Audio- und/oder Videoquelle ausgewählt werden, von der die Wiedergabe erfolgen soll. | HINWEIS |

 Sie können die Quelle ebenfalls durch Drücken der Funktion Taste in der rechten oberen Ecke der Fernbedienung wechseln.Um auf den Funktion Bildschirm zuzugreifen, wählen Sie Funktion auf dem Hauptbildschirm und drücken Sie anschließend die E Taste. Optionen des Funktion Bildschirms Um eine Option auszuwählen, die Option mit Hilfe der ▲▼ Tasten auswählen und anschließend die E Taste drücken.Digital InWählen Sie diese Option, wenn Sie den Ton der an den digitalen Audioeingang angeschlossenen digitalen Audioquelle wiedergeben möchten. AUX Wählen Sie diese Option, wenn Sie den Ton der an den Audioeingang angeschlossenen analogen Audioquelle wiedergeben möchten.Remote iPodAuswählen, um Musiktitel über den an den iPod-Anschluss angeschlossenen iPod wiederzugeben.TunerWählen Sie diese Option, um Radio zu hören. Wiedergabe von kommerziellen Video Disks

1 . Legen Sie eine Disk mit dem Aufdruck nach oben zeigend in die Disk-Lade ein und schließen Sie die Disk-Lade. Die Wiedergabe beginnt automatisch. Wenn die Wiedergabe nicht automatisch startet, drücken Sie die 6 Taste auf Ihrer Fernbedienung oder wählen Sie AllShare Play auf dem Hauptbildschirm und drücken Sie anschließend die

E Taste. Siehe "Wiedergabe von Video, Foto oder Musik Inhalten" auf Seite 36. Wiedergabe von kommerziellen

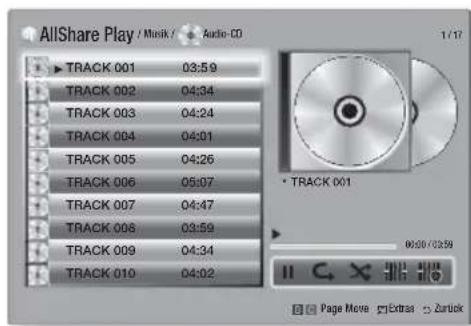

1 . Legen Sie eine kommerzielle Audio Disk mit dem Aufdruck nach oben zeigend in die Disk-Lade ein und schließen Sie die Disk-Lade. Der AllShare Play Musik Bildschirm wird angezeigt, in dem die Titel aufgelistet sind. Die Wiedergabe wird automatisch mit dem ersten Titel gestartet.AllShare Play

2 . Um einen bestimmten Titel wiederzugeben, die ▲▼ Tasten auf der Fernbedienung verwenden, um den Titel auszuwählen und die E Taste drücken.  Musik Bildschirm SteuerelementeUnterbrechen eines Titels.Wiedergabe eines Titels.Einen oder alle Titel wiederholen.Wiedergabe der Titel in zufälliger Reihenfolge.Zeigt den Equalizer an.Manuelle Einstellung des Equalizers.(Nur wenn der Equalizer Modus eingeschaltet ist) | HINWEIS |

 Die Musik Bildschirm Steuerelemente stehen nur zur Verfügung, wenn ein Titel wiedergegeben wird.

 Es werden nicht alle Elemente gleichzeitig angezeigt.

 Für weitere Informationen über die Musikwiedergabe, gehen Sie zu "Steuern der Musikwiedergabe" auf der Seite 43. HT-E4500_XU_GER-0316.indd 38HT-E4500_XU_GER-0316.indd 38 2012-03-16 오후 4:53:482012-03-16 오후 4:53:48Deutsch 39 |

Wiedergabe von selbst

Sie können Multimedia Dateien wiedergeben, die

Sie auf DVDs oder CDs aufgenommen haben.

1 . Legen Sie eine vom Benutzer aufgezeichnete

Disk mit dem Aufdruck nach oben zeigend

in die Disk-Lade ein und schließen Sie die

Disk-Lade. Das Gerät angeschlossen Popup-

2 . Mit Hilfe der ▲▼ Tasten die Art des Inhalts

auswählen, den Sie wiedergeben möchten -

Videos, Fotos oder Musik - und drücken Sie

Obwohl das Gerät die Ordner für alle Inhalte anzeigt,

werden nur die Dateien von der Art des Inhalts angezeigt,

die Sie unter Schritt 2 ausgewählt haben. Wenn Sie z.

B. Musik ausgewählt haben, werden nur Musikdateien

angezeigt. Diese Auswahl können Sie mit Hilfe von

3 . Mit Hilfe der ▲▼◄► Tasten den Ordner

mit dem unter Schritt 2 gewählten Inhalt

auswählen und dann die

4 . Wenn Sie Musik, gewählt haben, erscheint

der AllShare Play Musik Bildschirm, in dem

die Musikdateien auf der Disk aufgelistet

werden. Verwenden Sie die ▲▼ Tasten, um

eine Datei für die Wiedergabe auszuwählen

5 . Wenn Sie Fotos, gewählt haben, erscheint

der AllShare Fotos Bildschirm, in dem die

Fotodateien auf der Disk aufgelistet werden.

Verwenden Sie die ▲▼ ◄► Tasten, um das

Foto auszuwählen, das Sie anzeigen möchten

6 . Wenn Sie Videos, gewählt haben, erscheint

der AllShare Videos Bildschirm, in dem die

Videodateien auf der Disk aufgelistet werden.

Verwenden Sie die ▲▼ ◄► Tasten, um das

Video auszuwählen, das Sie wiedergeben

möchten und drücken Sie die

Für Musik und Video Ordner können Sie ebenfalls die

TOOLS Taste auf der Fernbedienung drücken und

anschließend Ordner wiedergeben auswählen, um alle

Dateien in dem Ordner automatisch wiederzugeben.

Wählen Sie zuerst den Ordner aus, bevor Sie die TOOLS Taste drücken.

Für weitere Informationen über die Musikwiedergabe, gehen

Sie zu "Steuern der Musikwiedergabe" auf Seite 43.

Für weitere Informationen über die Wiedergabe von Fotos

bitte unter Anzeigen von Fotos und Verwenden des Extra

Menüs, wenn eine Datei markiert ist auf den Seiten 44-

Für weitere Informationen über die Videowiedergabe,

gehen Sie bitte zu "Steuern der Videowiedergabe" auf

Verwenden der AllShare

Mit AllShare können Sie Videos, Fotos oder Musik

von Ihrem PC oder DLNA kompatiblen Geräten

über das Gerät mit Hilfe einer WLAN-Verbindung

Herunterladen der AllShare Software

Um AllShare auf Ihrem PC DLNA-Gerät nutzen

zu können, müssen Sie die AllShare Software

auf Ihrem PC installieren. Sie können die PC Software herunterladen und erhalten ausführliche

Anweisungen für die Nutzung von AllShare auf der

Webseite www.samsung.com.

1 . Besuchen Sie www.samsung.com.

2 . Klicken Sie am oberen Rand der Seite auf

3 . Geben Sie auf der Support Seite die

Modellbezeichnung Ihres Geräts in das

Produktsuche Feld ein.

4 . Klicken Sie auf der aufgerufenen Seite unter

Weiterer Support auf AllShare PC S/W Das Download Center wird aufgerufen.

5 . Klicken Sie auf AllShare-PC-Software

6 . Es erscheint das Popup-Fenster Öffnen von

7 . Klicken Sie auf Datei speichern.

8 . Wechseln Sie in das Downloadverzeichnis

mit der heruntergeladenen Datei und

doppelklicken Sie auf die Datei.

9 . In dem angezeigten Popup-Fenster

auf Ausführen klicken. Folgen Sie den

Anweisungen auf Ihrem Bildschirm.

Laden Sie die AllShare Installations-/

Bedienungsanleitung aus dem gleichen Software

Tab durch Anklicken des entsprechenden PDF-

Datei Symbols in der Datei Spalte auf der rechten

Seite herunter. Die PDF-Datei wird heruntergeladen

und geöffnet. Sie können die Datei anzeigen und/

Inhalte auf Ihrem PC oder DLNA-Gerät

mit diesem Gerät wiedergeben AllShare Verbindung PC ProduktWiedergabe der PC-Dateien1 . Verbinden Sie das Gerät, Ihren PC und/oder Ihr DLNA kompatibles Mobiltelefon mit dem gleichen Netzwerk.2 . Folgen Sie den Anweisungen aus Installations- und Bedienungsanleitung der AllShare Software, um die Geräte und Dateien für die Wiedergabe einzurichten.3 . Auf dem Home Bildschirm des Geräts AllShare Play auswählen und anschließend die

E Taste drücken. Der AllShare Play bildschirm wird angezeigt.4 . Wählen Sie das angeschlossene kompatible DLNA Gerät oder Ihren PC aus und drücken Sie die E Taste Ein Bildschirm mit den verfügbaren Dateien wird angezeigt.5 . Wählen Sie die Dateien, die Sie wiedergeben möchten, und drücken Sie die E Taste. Steuern der Wiedergabe des sich auf

Ihrem PC befindenden Inhalts mit Hilfe

Ihres Smartphones AllShare VerbindungSendet Dateien vom PC an das Gerät. PC Smart PhoneProduktWiedergabe der PC-Dateien(Steht nur für Samsung Telefone mit AllShare Unterstützung zur Verfügung.)1 . Verbinden Sie das Gerät, Ihren PC und Ihr DLNA kompatibles Mobiltelefon mit dem gleichen Netzwerk.2 . Folgen Sie den Anweisungen aus Installations- und Bedienungsanleitung der AllShare Software, um die Geräte und Dateien für die Wiedergabe einzurichten.3 . Bestätigen Sie in der AllShare Software auf Ihrem PC, dass Ihr Telefon angeschlossen ist.4 . Wählen Sie auf dem Telefon die Datei, die Sie wiedergeben möchten und wählen Sie anschließend das Gerät als Wiedergabegerät aus. 5 . Starten Sie die Wiedergabe auf dem Telefon. HT-E4500_XU_GER-0316.indd 40HT-E4500_XU_GER-0316.indd 40 2012-03-16 오후 4:53:532012-03-16 오후 4:53:53Deutsch 41 | 05 Media Play

Wiedergabe wiederholen

1 . Drücken Sie während der Wiedergabe die Taste REPEAT auf der Fernbedienung. 2 . Wählen Sie mit Hilfe der ▲▼ Tasten Kapitel, Alle oder Titel, aus und drücken Sie die E Taste.| HINWEIS |

 Auf dem Bildschirm wird Kapitel oder Titel eventuell nicht sofort angezeigt. Drücken Sie die ▲▼ Tasten solange, bis sich Ihre Auswahl in dem blauen Feld befindet.3 . Um zur normalen Wiedergabe zurückzukehren, die REPEAT Taste erneut drücken und mit Hilfe der ▲▼ Tasten Aus, auswählen und dann die E Taste betätigen.Einen Abschnitt wiederholen1 . Drücken Sie während der Wiedergabe die Taste REPEAT auf der Fernbedienung.2 . Drücken Sie die ▲▼ Tasten, um Wiederhol. A-B auszuwählen.| HINWEIS |

 Auf dem Bildschirm wird Wiederhol. A-B eventuell nicht sofort angezeigt. Drücken Sie die ▲▼ Tasten solange, bis sich Wiederhol. A-B in dem blauen Feld befindet.3 . Drücken Sie die Taste E Taste, um den Punkt zu markieren, an dem die Wiederholung starten soll (A).4 . Drücken Sie die Taste E Taste, um den Punkt zu markieren, an dem die Wiederholung stoppen soll (B). 5 . Drücken Sie die REPEAT Taste erneut, um in den normalen Wiedergabemodus zurückzukehren.6 . Drücken Sie die E Taste. | HINWEIS |

 Der Punkt (B) muss mindestens 5 Sekunden hinter Punkt (A) liegen.

Bedienen des Disk Menüs, Titel Menüs,

Popup Menüs und der Titelliste DISC MENUWährend der Wiedergabe diese Taste drücken, um das Disk Menü aufzurufen.TITLE MENUWährend der Wiedergabe diese Taste drücken, um das Titel Menü aufzurufen.• Wenn Ihre Disk über eine Playlist-Funktion verfügt, drücken Sie die GRÜNE (B) Taste, um zur Wiedergabeliste zu gelangen.POPUP MENUWährend der Wiedergabe diese Taste drücken, um das Pop-up Menü aufzurufen.DISC MENU oder TITLE MENUWährend der Wiedergabe diese Taste drücken, um die Titelliste aufzurufen.

Tasten für die Wiedergabe Während der Suche, Zeitlupen- oder Einzelbildwiedergabe wird der Ton nicht wiedergegeben. 6 Beginnt die Wiedergabe 5 Beendet die Wiedergabe. 7 Zum Anhalten der Wiedergabe.Beschleunigte WiedergabeDrücken Sie während der Wiedergabe die 3 oder 

. Jedes Mal, wenn Sie die 3 oder  Taste drücken, ändert sich die Wiedergabegeschwindigkeit.Wiedergabe in ZeitlupeDrücken Sie im Pause-Modus die  Taste.Jedes Mal, wenn Sie die  Taste drücken, ändert sich die Wiedergabegeschwindigkeit.EinzelbildwiedergabeDrücken Sie im Pause-Modus die 7 Taste.Jedes Mal, wenn Sie die 7 Taste drücken, wird ein neues Bild angezeigt.SpringenDrücken Sie während der Wiedergabe die 1 oder 2 Taste.Jedesmal, wenn Sie die 1 oder 2 Taste drücken, wird zum nächsten oder vorherigen Kapitel, bzw. Datei gesprungen. Steuern der Videowiedergabe Sie können die Wiedergabe von Videodateien auf Blu-ray-Disks, DVDs, CDs oder USB-Geräten steuern. Je nach Disk können einige in dieser Anleitung beschriebenen Funktionen nicht zur Verfügung stehen. Tasten auf der Fernbedienung für die Videowiedergabe

DISC MENU TITLE MENU MUTE

EXTRAS Menü verwenden Drücken Sie während der Wiedergabe die TOOLS Taste.TitelsucheZeitsucheWählen Sie diese Option, um zum gewünschten Titel, wenn die Disk über mehr als einen Titel verfügt, zur gewünschten Szene zu gelangen, oder verwenden Sie Time Zeitsuche, um zu einem bestimmen Punkt in einem Film oder Video zu springen.Mit Time Zeitsuche können Sie mit Hilfe der Fernbedienung einen bestimmten Zeitpunkt im Format 00:00:00 (Stunden:Minuten:Sekunden) eingeben.Wiederholmod.Mit dieser Option können Sie einen bestimmten Titel, ein Kapitel (nur bei BDs/DVDs) oder markierten Abschnitt wiederholen. Funktioniert genauso, wie die REPEAT Taste. Siehe Seite 41.VollbildWählen Sie diese Option, um den Vollbildmodus einzustellen. Sie können zwischen Original, Modus1 (größer), und Modus2 (am größten) wählen.BildmodusWählen Sie diese Einstellung, um den Bildmodus einzustellen. - Dynamisch : Wählen Sie diese Einstellung, um die Schärfe zu erhöhen. - Standard : Wählen Sie diese Einstellung für die meisten Programme. - Film : Dies ist die beste Einstellung zum Ansehen von Filmen. - Benutzer : Ermöglicht die Einstellung der Schärfe und der Rauschunterdrückung. | HINWEIS |

 Wenn Sie Benutzer wählen, wird der Benutzer Einstellungen Bildschirm angezeigt. Wählen Sie eine Option, drücken Sie E , verwenden Sie die ◄► Tasten um die Einstellung vorzunehmen, und drücken Sie E

. Drücken Sie die RETURN ( ' ) Taste, um zum TOOLS Menü zurückzukehren.

 Wenn Sie die BD-Wise Funktion eingeschaltet haben, wird dieses Menü nicht angezeigt.Equalizer-ModusWählen Sie diese Option, um den Equalizer zu verwenden.Equalizer-Einstell.Wählen Sie diese Option, um den Equalizer einzustellen. | HINWEIS |

 Erscheint nur, wenn der Equalizer Modus eingeschaltet ist. Das Menü wird nur angezeigt, wenn eine

BD/DVD wiedergegeben wird. Vom Anfang wiedergebenWählen Sie diese Option, um den Film vom Anfang wiederzugeben.KapitelsucheWählen Sie diese Option, um zu dem Kapitel zu springen, dass Sie sich ansehen möchten.Audio-Opt.Wählen Sie diese Option, um die gewünschte Audiosprache einzustellen. - Sie können diese Funktion auch durch Drücken der AUDIO Taste auf der Fernbedienung auswählen.UntertitelWählen Sie diese Option, um die gewünschte Untertitelsprache einzustellen. - Sie können diese Funktion auch durch Drücken der Taste SUBTITLE auf der Fernbedienung auswählen.WinkelWählen Sie diese Option, um eine Szene unter einem anderen Blickwinkel aus zu betrachten. Die Winkel Option zeigt die Anzahl der verfügbaren Blickwinkel an (1/1, 1/2, 1/3 usw.).BONUSVIEW Video / BONUSVIEW AudioSelecWählen Sie diese Option, um den gewünschten Bonusview auszuwählen. Das Menü wird nur angezeigt, wenn eine

Datei wiedergegeben wird. Zur VideolisteWechselt zum Videoliste Bildschirm.SzenensucheDurchsucht die Videodatei nach Szenen.InformationPrüft die Informationen der Videodatei. | HINWEIS |

 Abhängig von der Disk oder dem Speichergerät kann das Extras Menü abweichen. Eventuell werden nicht alle Optionen angezeigt. HT-E4500_XU_GER-0316.indd 42HT-E4500_XU_GER-0316.indd 42 2012-03-16 오후 4:53:592012-03-16 오후 4:53:59Deutsch 43 |

Steuern der Musikwiedergabe

Sie können die Wiedergabe von Musikinhalten auf

DVDs, CDs oder USB-Geräten steuern.

Tasten auf der Fernbedienung für die

Schnelle Wiedergabe (nur bei Audio CDs (CD-DA))

Drücken Sie während der Wiedergabe die

Jedes Mal, wenn Sie die

ändert sich die Wiedergabegeschwindigkeit.

Taste : Unterbrechen eines Titels.

Wiedergabe des ausgewählten Musiktitels.

Taste : Stoppt die Wiedergabe eines Musiktitels.

Überspringen : Während der Wiedergabe die

drücken, um zu vorherige oder

nächste Seite der Wiedergabeliste zu wechseln.

Tasten NUMMERNTASTE : Drücken Sie während

der Wiedergabe der Wiedergabeliste die

gewünschte Titelnummer. Das ausgewählte Video

Wiederholen von Titeln auf einer Audio CD Sie können das Gerät so einstellen, dass die Titel

auf einer Audio-CD (CD-DA/MP3) wiederholt

1 . Verwenden Sie während der Wiedergabe die

in der unteren rechten Ecke

des Bildschirms auszuwählen und drücken

Sie anschließend die

2 . Wählen Sie mit Hilfe der ▲▼ Tasten den

gewünschten Wiederholmodus - Aus, Ein

Lied, oder Alle - und drücken Sie dann die

Wiedergabe der Titel auf einer Audio

CD in zufälliger Reihenfolge

Sie können das Gerät so einstellen, dass die Titel auf

einer Audio-CD (CD-DA/MP3) in zufälliger Reihenfolge

wiedergegeben werden.

Verwenden Sie während der Wiedergabe die

► Taste, um in der unteren rechten Ecke

des Bildschirms auszuwählen und drücken Sie

Schalten Sie mit Hilfe der ▲▼ Tasten

Zufallswiederg. Ein oder Aus, und drücken Sie

Eine Wiedergabeliste erstellen AllShare Play

Rufen Sie den Wiedergabebildschirm auf und

drücken Sie die TOOLS Taste. Das Extras Menü

Wählen Sie mit Hilfe der ▲▼ Tasten Auswahl wdg.,

aus und drücken Sie anschließend die

Der Ausw. wiederg. Bildschirm wird angezeigt.

Wählen Sie mit Hilfe der ▲▼ Tasten einen Titel aus

und drücken Sie anschließend die

der linken Seite des Titels erscheint eine Markierung.

Wiederholen Sie Schritt 3, um weitere Titel

auszuwählen und zu markieren.

Um einen Titel aus der Liste zu entfernen, zum Titel

E Taste drücken. Die Markierung

des Titels wird entfernt.

Nach Abschluss die ► Tasten drücken, um Wiederg,

auszuwählen und anschließend die

drücken. Der Musikwiedergabe Bildschirm erscheint

erneut, in dem nur die von Ihnen ausgewählten Titel

aufgeführt werden. Die ausgewählten Titel werden

automatisch wiedergegeben.

Sie können auf Audio CDs (CD-DA) eine Wiedergabeliste

mit maximal 99 Titeln erstellen.

Wenn Sie eine Wiedergabeliste erstellt haben, wird im

Extras Menü Ausw. wiederg. durch Wdg.-L. bearb. ersetzt.

Auf dem Auswahl wiedergeben Bildschirm können Sie

ebenfalls Alles auswählen, Alle abwählen, und Abbr.

HT-E4500_XU_GER-0316.indd 43HT-E4500_XU_GER-0316.indd 43 2012-03-16 오후 4:54:002012-03-16 오후 4:54:00|

Media Play • Verwenden Sie Alles auswählen um alle Titel auszuwählen. Dadurch wird die Auswahl einzelner Titel abgebrochen. Wenn Sie die RETURN (

') auf der Fernbedienung drücken oder die WIEDERGABE Taste wählen und anschließend die E Taste drücken, erscheinen alle Titel auf dem Musik Wiedergabe Bildschirm und das Gerät gibt alle Titel beginnend mit Titel 001 wieder. • Verwenden Sie Alle abwählen um alle Titel gleichzeitig abzuwählen. Wählen Sie anschließend einzelne Titel aus oder verwenden Sie die Alles auswählen, um alle Titel auszuwählen und drücken Sie dann die RETURN ( ' ) Taste auf der Fernbedienung oder wählen Sie die WIEDERGABE Taste und drücken Sie anschließend die E Taste. Wenn Sie nicht Alles auswählen oder einzelne Titel auswählen, wird die Wiedergabeliste nicht geändert.• Abbr. bricht alle Änderungen, die Sie auf dem Wiedergeben Bildschirm gemacht haben ab. Wenn Sie zum Wiedergabebildschirm zurückkehren, bleibt die Wiedergabeliste unverändert. Rippen Sie können Musiktitel von einer Musik CD auf ein an den USB-Anschluss angeschlossenes USB-Gerät rippen. 1 . Schließen Sie ein USB-Gerät an den USB-Anschluss auf der Vorderseite des Geräts an und drücken Sie die RETURN ( ' ) Taste auf der Fernbedienung. 2 . Legen Sie die Disk ein, die Sie rippen möchten, und schließen Sie die Disk-Lade. 3 . Rufen Sie den Wiedergabebildschirm auf und drücken Sie die TOOLS Taste. Das Extras Menü wird angezeigt. 4 . Mit Hilfe der ▲▼ Tasten Ripp., auswählen, und die

E Taste drücken. Der Rip Bildschirm wird angezeigt. 5 . Wählen Sie mit Hilfe der ▲▼ Tasten einen Titel aus und drücken Sie anschließend die E Taste. Auf der linken Seite des Titels erscheint eine Markierung. 6 . Wiederholen Sie Schritt 5, um weitere Titel auszuwählen und zu markieren. 7 . Um einen Titel aus der Liste zu entfernen, zum Titel gehen und die E Taste drücken. Die Markierung des Titels wird entfernt. 8 . Nach Abschluss die ► Tasten drücken, um Ripp., auszuwählen und anschließend die E Taste drücken. Das Ripp. Popup-Fenster erscheint. 9 . Drücken Sie die E Taste, um mit dem Rip-Vorgang zu starten. Der Rippen Fortschrittsbalken erscheint.10 . Wenn das Rippen abgeschlossen ist, erscheint die Meldung “Kopieren abgeschlossen.”. Drücken Sie die E Taste.11 . Drücken Sie die RETURN ( ' ) Taste, um zum Wiedergabebildschirm zurückzukehren.| HINWEIS |

 Wenn das Rippen abgeschlossen ist, wird ein Ordner mit der Bezeichnung MP auf dem USB-Gerät angelegt. Anzeigen von Fotos Sie können auf DVDs, USB-Geräten, mobilen Geräten oder dem PC gespeicherte Fotos anzeigen. Extras Menü verwenden Drücken Sie während der Wiedergabe die TOOLS Taste.Zur FotolisteWählen Sie diese Option, um zu der Liste der Fotos auf dem eingelegten Medium zu wechseln.Diashow startenStartet die Diashow.Diashow-Geschw.Wählen Sie diese Option, um die Geschwindigkeit der Diashow einzustellen.Diashow-EffektWählen Sie diese Option, um die Spezialeffekte der Diashow einzustellen.Hintergrundmusik an Wählen Sie diese Option, um während der Diashow Musik zu hören.Einstellung der HintergrundmusikDient zur Einstellung der Hintergrundmusik Optionen.BildmodusWählen Sie diese Option, um den Bildeinstellungen einzustellen. - Dynamisch : Wählen Sie diese Option, um die Schärfe zu erhöhen. - Standard : Diese Einstellung kann für die meisten Wiedergabeanwendungen verwendet werden. - Film : Dies ist die beste Einstellung zum Ansehen von Filmen. - Benutzer : Ermöglicht die Einstellung der Schärfe und der Rauschunterdrückung. | HINWEIS |

 Wenn Sie die BD-Wise Funktion eingeschaltet haben, wird dieses Menü nicht angezeigt. Zoom Vergrößert das aktuelle Bild.(bis zu vierfache Vergrößerung.)DrehenDreht das Bild. (Das Bild wird entweder im Uhrzeigersinn oder gegen den Uhrzeigersinn gedreht.)InformationZeigt die Bildinformationen an. HT-E4500_XU_GER-0316.indd 44HT-E4500_XU_GER-0316.indd 44 2012-03-16 오후 4:54:062012-03-16 오후 4:54:06Deutsch 45

Abhängig von der Disk oder dem Speichergerät kann

das Extras Menü abweichen. Eventuell werden nicht alle

Um die Hintergrundmusik Funktion aktivieren zu können,

muss sich die Bilddatei im gleichen Ordner befinden, wie

die Musikdatei. Die Audioqualität kann durch die Bitrate

der MP3-Datei, die Bildgröße und die Kodierungsmethode

beeinträchtigt werden.

Sie können den Untertitel und die PG-Grafik im

Vollbildmodus nicht vergrößern.

Verwenden des Extras Menü,

wenn eine Datei markiert ist

Wenn eine Datei markiert ist, die TOOLS Taste drücken.

Wählen Sie diese Option, um die

Sortieroptionen einzustellen: Interpret,

Genre, Monatlich, Spätestes Dat. usw.

Die angezeigten Sortieroptionen hängen

von der Art der der Speicherung und des

Erscheint im Bildschirm der Ansicht

Funktion. Wählen Sie diese Option, um die

Ordner auf dem Speichergerät anzuzeigen.

Erscheint im Bildschirm der Ansicht

Funktion. Wählen Sie diese Option, um alle

Fotos oder Videos auf dem Speichergerät

nach Titel zu sortieren.

Erscheint im Bildschirm der Ansicht

Funktion. Wählen Sie Interpreten aus

und es werden alle Musiktitel auf dem

Speichergerät nach Interpreten sortiert

Erscheint im Bildschirm der Ansicht

Funktion. Wählen Sie Album aus und

es werden alle Musiktitel auf dem

Speichergerät nach Alben sortiert angezeigt.

Erscheint im Bildschirm der Ansicht

Funktion. Wählen Sie Genre aus und

es werden alle Musiktitel auf dem

Speichergerät nach Genres sortiert

Erscheint im Bildschirm der Ansicht

Funktion. Nach Auswahl dieser Option

werden alle Fotos oder Videos auf

einem Speichergerät vom spätesten bis

zum jüngsten Datum sortiert angezeigt.

Erscheint im Bildschirm der Ansicht

Funktion. Nach Auswahl dieser Option

werden alle Fotos oder Videos auf einem

Speichergerät vom jüngsten bis zum

spätesten Datum sortiert angezeigt.

Erscheint im Bildschirm der Ansicht

Funktion. Wählen Sie diese Option, um alle

Fotos oder Videos auf dem Speichergerät

nach Erstellungsmonat sortiert anzuzeigen.

Mit derAusw. wiederg. Funktion

können Sie bestimmte Musik-, Video-

und Fotodateien für die Wiedergabe

auswählen. Funktioniert grundsätzlich

für alle Medien gleich. Das folgende

Beispiel ist für Fotos angegeben.

Markieren Sie auf dem Miniaturansicht

Bildschirm ein Foto und drücken

Sie dann die TOOLS Taste auf der

Wählen Sie im Extras Menü

Auswahl wdg., aus und drücken Sie

Verwenden Sie auf dem

Auswahlbildschirm die ▲▼ ◄►

Tasten, um ein Foto auszuwählen, das

Sie anzeigen möchten und drücken Sie

E Taste. Auf der linken Seite des

Fotos erscheint eine Markierung.

Wiederholen Sie Schritt 3 für jedes

Foto, dass Sie anzeigen möchten.

Um ein Foto abzuwählen, das Foto

Nach Abschluss die ◄► Tasten

drücken, um Play auszuwählen und

Eine Diashow mit den ausgewählten

Fotos wird gestartet.

7. Um die Diashow zu unterbrechen,

E Taste einmal drücken. Um

die Diashow fortzusetzen, die

E Taste erneut drücken.

8. Um die Diashow anzuhalten, die

Nachdem die Diashow gestartet

wurde, kann die Diashow durch

Drücken der TOOLS Taste gesteuert

und das Diashow Menü angezeigt

werden. Sieh "EXTRAS Menü

verwenden" auf Seite 44.

HT-E4500_XU_GER-0316.indd 45HT-E4500_XU_GER-0316.indd 45 2012-03-16 오후 4:54:062012-03-16 오후 4:54:06|

Wählen Sie Senden, um die ausgewählten

Dateien auf Picasa, Facebook, Cloud

Storage, N Drive oder Family Story

hochzuladen. Um Senden nutzen zu

können, müssen Sie ein Konto auf der

Online Seite einrichten sich anschließend

mit der Anmelden Funktion anmelden.

1. Wählen Sie mit Hilfe der ▲▼◄►

Tasten eine Datei aus und drücken

Sie anschließend die

2. Wiederholen Sie diese Schritte

für jede Datei, die Sie hochladen

Sie können ebenfalls Alle wählen

auf der rechten Seite verwenden

E Taste drücken, um alle

Titel oder Dateien auszuwählen.

3. Wählen Sie Senden auf der

rechten Seite und drücken Sie

4. Wählen Sie mit Hilfe der ▲▼

Tasten die Online Seite, auf die Sie

die Dateien oder Titel hochladen

möchten und drücken Sie

Mit der Login/Out An-/Abmelden

Funktion können Sie sich an Ihrem

Samsung Online Konto anmelden.

Wählen Sie diese Option, um eine

Wiedergabeliste zu erstellen oder um

Dateien oder Titel zu einer Wiedergabeliste

Wählen Sie Zu W.-Li. hinz., und

Markieren Sie mit Hilfe der

▲▼◄►Tasten einen Titel oder eine

Datei und drücken Sie anschließend

Wiederholen Sie diese Schritte für

jede Datei oder jeden Titel, den Sie

Wählen Sie Hinzufügen auf der

rechten Seite und drücken Sie

Führen Sie in dem angezeigten Fenster

eine der folgenden Aktionen durch:

Wählen Sie die Wiedergabeliste aus, zu

der Sie die Titel oder Dateien hinzufügen

möchten und drücken Sie die

Wählen Neu erst., und drücken Sie

E Taste. In dem erscheinenden

Tastatur Popup-Fenster einen Namen

für die neue Wiedergabeliste eingeben.

Mit Hilfe der Nummerntasten auf der

Fernbedienung die Nummern eingeben.

Geben Sie die Buchstaben mit Hilfe der

▲▼◄► Tasten ein und drücken Sie

Eingabe abgeschlossen ist, FERTIG am

unteren Bildschirmrand auswählen und

Je nachdem welchen Bildschirm Sie

gerade betrachten, Löschen auswählen,

um eine Datei von einem beschreibbaren

Medium (wie einem USB-Gerät) oder eine

Wiedergabeliste zu löschen.

Wählen Sie Wdg.-L. bearb. um Dateien

oder Titel aus einer bestehenden

Wiedergabeliste zu löschen. Das

Speichermedium mit der Wiedergabeliste

muss in das Gerät eingelegt oder an

diesen angeschlossen sein.

Wählen Sie mit Hilfe der

▲▼◄►Tasten eine Datei aus und

drücken Sie anschließend die

Wiederholen Sie diese Schritte für

jede Datei, die Sie löschen möchten.

Sie können ebenfalls Alle wählen

auf der rechten Seite verwenden

E Taste drücken, um alle

Titel oder Dateien auszuwählen.

3. Wählen Sie Entfernen auf der

rechten Seite und drücken Sie

Nachdem Sie nach Interpret, Genre, Album,

Titel, Spätestes Dat., Frühestes Dat. oder

Monatlich sortiert haben, wählen Sie eine

Gruppe aus den Suchergebnissen aus (z. B. alle

im August aufgenommenen Bilder) und wählen

Sie anschließend Gruppe abspielen, um nur die

Dateien aus dieser Gruppe wiederzugeben.

Wählen Sie diese Option, um zum

Wiedergabeliste Bereich auf dem AllShare

Hauptbildschirm zu wechseln.

HT-E4500_XU_GER-0316.indd 46HT-E4500_XU_GER-0316.indd 46 2012-03-16 오후 4:54:072012-03-16 오후 4:54:07Deutsch 47 |

Die Kodierung ändert sich je nach Sprache

oder Region und hat Einfluss darauf, wie

das Gerät Dateien und Titel sortiert und

anordnet, bzw. das Datum anzeigt. Wählen

Sie Kodierung, um die Kodierung an Ihre

Sprache oder Region anzupassen.

Informationen zeigt die Informationen über

die Mediendatei und den Inhalt an.

Abhängig von der Disk oder dem Speichergerät kann

das Extras Menü abweichen. Eventuell werden nicht alle

Verwenden der Tasten auf der Fernbedienung

1 . Wählen Sie mit der Taste FUNCTION die

2 . Stellen Sie den gewünschten Sender ein.

• Gespeicherter Sender 1 : Drücken Sie

Taste, um PRESET auszuwählen

und anschließend die TUNING/CH (

Taste, um den voreingestellten Sender

- Bevor Sie voreingestellte Sender aufrufen

können, müssen Sie die Sender im Gerät

• Manuelle Sendersuche : Drücken Sie die

Taste, um MANUAL auszuwählen

und anschließend die TUNING/CH (

Taste, um einen auf einer höheren oder

niedrigeren Frequenz ausgestrahlten Sender

• Automatische Sendersuche : Drücken Sie

Taste, um MANUAL auszuwählen

und anschließend die TUNING/CH (

Taste, um das Frequenzband automatisch

Einstellen des Mono/Stereo-Modus

Drücken die MO/ST Taste.

• Durch Drücken diese Taste wird zwischen

STEREO und MONO umgeschaltet.

• Stellen Sie an Orten mit schwachem Empfang

MONO ein, um einen rauschfreien Empfang zu

Sender voreinstellen

Beispiel : Speichern des Senders FM 89.10.

1 . Wählen Sie mit der Taste FUNCTION die

2 . Drücken Sie die TUNING/CH (

um <89.10> auszuwählen.

3 . Drücken Sie die TUNER MEMORY Taste.

• Auf dem Display leuchte NUMBER auf.

4 . Drücken Sie die TUNER MEMORY Taste

• Drücken Sie die TUNER MEMORY Taste bevor NUMBER auf der Anzeige

• Nachdem Sie die TUNER MEMORY Taste

gedrückt haben, wird NUMBER auf dem

Bildschirm ausgeblendet und der Sender ist

im Speicher gespeichert.

5 . Zur Voreinstellung eines anderen Senders

wiederholen Sie bitte Schritte 2 bis 4.

• Um einen gespeicherten Sender

einzustellen, müssen Sie die TUNING/CH

Verwenden von RDS (Radio Data System)

für den Empfang von UKW-Sendern.

RDS ermöglicht es Radiostationen ein zusätzliches

Signal neben den regulären Programmsignalen zu

Dazu gehören beispielsweise Informationen

über den Sendernamen oder die Art des

Radioprogramms, wie etwa Sport oder Musik

Wenn Sie eine Radiostation mit RDS-Dienst

gewählt haben, erscheint das RDS-Symbol auf

Beschreibung der RDS-Funktion

• PTY (Program Type) : Zeigt den Programmtyp

an, der gerade wiedergegeben wird.

• PS NAME (Program Service

Name(Programmdienstname)) : Zeigt den

Namen der Radiostation an und besteht aus 8

• RT (Radio Text) : Dekodiert die vom Sender

übertragenen Texte (wenn vorhanden) und

besteht aus maximal 64 Zeichen.

HT-E4500_XU_GER-0316.indd 47HT-E4500_XU_GER-0316.indd 47 2012-03-16 오후 4:54:082012-03-16 오후 4:54:08|

Media Play • CT (Clock Time (Uhrzeit)): Dekodiert die Echtzeit aus der Radiofrequenz. Einige Radiostationen übertragen eventuelle keine PTY, RT oder CT Informationen. Deswegen können diese Informationen nicht immer angezeigt werden.• TA (Traffic Announcement (Verkehrsdurchsage)): TA ON/OFF zeigt an, dass die Verkehrsdurchsage gerade läuft. | HINWEIS |

 RDS funktioniert möglicherweise nicht richtig, wenn die gewählte Station RDS-Signale nicht korrekt übermittelt oder das Signal schwach ist.Anzeigen der RDS-SignaleSie können die von der Station gesendeten RDS-Signale auf dem Display ablesen.Betätigen Sie die RDS DISPLAY Taste, während sie eine Radiostation hören.• Jedes Mal, wenn Sie diese Taste drücken, ändert sich die auf der Anzeige angezeigte Informationen in folgender Reihenfolge : PS NAME 

 Frequenz PS (Program Service(Programmdienst))Während des Suchvorgangs, erscheint <PS NAME> und danach werden die Sendernamen angezeigt. <NO PS> erscheint, wenn kein Signal gesendet wird. RT (RadioText)Während des Suchvorgangs erscheint <RT> und anschließend werden die von der Radiostation gesendeten Mitteilungen angezeigt. <NO RT> erscheint wenn kein Signal gesendet wird.FrequenzSenderfrequenz (kein-RDS-Service)Über auf dem Bildschirm angezeigte ZeichenWenn auf der Anzeige PS-, oder RT-Signale angezeigt werden, werden die folgenden Zeichen verwendet.• Die Anzeige unterscheidet nicht zwischen Groß- und Kleinbuchstaben. Es werden immer nur Großbuchstaben verwendet.• Die Anzeige kann keine akzentuierten Buchstaben anzeigen. <A,> kann beispielsweise für akzentuierte <A’s> wie <À, Â, Ä, Á, Å und Ã.> stehen.PTY (Program-Typ) Anzeige und PTY-SUCH-FunktionEiner der Vorteile des RDS-Service ist dass Sie eine besondere Art vom Programm von der vor eingestellten Kanälen durch das Angeben der PTY-Codes ausfindig machen können.Programmsuche mithilfe der PTY-Codes  Bevor Sie beginnen!• Die PTY-Suche steht nur für gespeicherte Stationen zur Verfügung.• Um den Suchvorgang vorzeitig abzubrechen, während der Suche die 5 Taste drücken.• Es existiert eine Zeitbegrenzung für die folgenden Schritte. Wenn die Einstellung vor ihrer Beendigung abgebrochen wird, starten Sie nochmals mit Schritt 1.• Wenn Sie die Tasten auf der Hauptfernbedienung drücken, vergewissern Sie sich, dass Sie die UKW-Sender mit Hilfe der Hauptfernbedienung ausgewählt haben. •

TA 1 . Wählen Sie während Sie einen UKW-Sender hören die PTY SEARCH aus.2 . Drücken Sie die PTY- oder PTY+ Taste, bis der gewünschte PTY-Code auf dem Bildschirm angezeigt wird.• Die beschriebenen PTY-Codes werden auf der rechten Seite der Anzeige angezeigt.3 . Drücken Sie die Taste PTY SEARCH erneut, während der gewünschte PTY-Code noch auf dem Bildschirm angezeigt wird.• Das Gerät durchsucht die 15 voreingestellten UKW-Sender und hält an, wenn der ausgewählte Sender gefunden wird und stellt ihn ein. HT-E4500_XU_GER-0316.indd 48HT-E4500_XU_GER-0316.indd 48 2012-03-16 오후 4:54:082012-03-16 오후 4:54:08Deutsch 49 |

Verwenden der Spezialeffekt

Tasten auf der Fernbedienung

SOUND EFFECT Funktion SOUNDEFFECT Mit dieser Funktion können Sie Modus für die

Klangoptimierung auswählen.

1. Drücken Sie die SOUND EFFECT Taste.

2. Wählen Sie mit den ▲▼ Tasten den gewünschten

Modus: DSP, Dolby Pro Logic II oder KFE-Modus.

3. Wählen Sie mit den Tasten ◄► den gewünschten

• MP3 Enhancer : Mit dieser Option können Sie ein

besseres Klangerlebnis erzielen (z.B. mp3 Musik) Sie

können die Audioqualität vom MP3-Sound-Level (24

kHz, 8 Bit) auf CD-Sound-Level (44,1 kHz, 16 Bit)

• Power Bass : Erhöht den Lautstärkepegel von

Basstönen und sorgt für kräftigere Bässe

Obwohl ein 5.1-Kanal- Lautsprechersystem

verwendet wird, entsteht ein 7.1-Kanal-Soundeffekt.

• Aus : Auswahl für normalen Klang.

: Sorgt für eine realistischere Klangwiedergabe bei

: Beim Musikhören können Sie Klangeffekte so

erleben, als wären Sie bei einer Vorstellung.

: Bereichert die Klangwiedergabe bei Spielen.

: Mit dieser Option können Sie Mehrkanal

: Sie können eine 2-Kanal-Tonquelle in 5.1CH Surround Sound über alle Lautsprecher hören.

- Bestimmte Lautsprecher können je nach

Eingangssignal möglicherweise keinen Klang

• Aus : Auswahl für normalen Klang.

Jazz-Club in Seoul B

• Symph.-Halle Boston (Halle 1) : Bietet eine helle

Klangstimme wie in einer Konzerthalle.

• Philh.-Halle Bratislava (Halle2) : Bietet eine helle

Klangstimme wie in einer Konzerthalle aber nicht so

• Jazz-Club in Seoul B : Empfohlene Einstellung für

• Kirche in Seoul : Vermittelt den Eindruck, in einer

großen Kirche zu sein.

• Amphitheater (Rock) : Empfohlene Einstellung für

• Aus : Auswahl für normalen Klang.

Sie können natürlicheren und lebendigeren Surround

Klang erleben, indem Sie die Klangtiefe mit Hilfe der

folgenden Pegeloptionen einstellen.

Diese Funktion steht im FM Modus nicht zur

Wiedergabe eines 2D Videos im

Sie können ein gewöhnliches 2D Video im 3D Modus

Wenn Sie im 3D Modus zum Home oder Smart Hub

Home Menü wechseln, wird automatisch in den 2D Modus umgeschaltet.

vTuner vTuner Die vTuner Funktion dient zum Radio hören. Wenn

die vTuner Taste drücken, wechseln Sie zur vTuner

Anwendung. Sie können die vTuner Funktion nutzen,

nachdem Sie die vTuner Anwendung von Samsung Apps

heruntergeladen haben.

HT-E4500_XU_GER-0316.indd 49HT-E4500_XU_GER-0316.indd 49 2012-03-16 오후 4:54:102012-03-16 오후 4:54:10|

Netzwerkdienste Sie können verschiedene Netzwerkdienste wie Smart Hub oder BD-LIVE in Anspruch nehmen, wenn Sie das Gerät an ein Netzwerk anschließen.Um Netzwerkdienste nutzen zu können, müssen Sie zuerst:1 . Schließen Sie das Gerät an ein Netzwerk an. (Siehe Seite 23)2 . Die Netzwerkeinstellungen konfigurieren.(Siehe Seiten 31 - 33) Smart Hub verwendenb Mit Hilfe von Smart Hub können Sie Filme, Videos und Musik direkt aus dem Internet herunterladen, auf verschiedene gebührenpflichtige oder gebührenfreie Anwendungen zugreifen und diese auf Ihrem Fernsehgerät ansehen. Die Inhalte umfassen Nachrichten, Sport, Wetterberichte, Börsenkurse, Karten, Fotos und Spiele.Um Informationen zu erhalten, wie Smart Hub verwendet werden kann, folgen Sie diesen Schritten:1 . Besuchen Sie www.samsung.com.2 . Klicken Sie am oberen Rand der Seite auf Support.3 . Geben Sie auf der Support Seite die Modellbezeichnung Ihres Geräts in das Produktsuche Feld ein.4 . Klicken Sie auf der aufgerufenen Seite unter Weiterer Support auf AllShare PC S/W. Das Download Center wird aufgerufen.5 . Klicken Sie im Download Tab auf Handbuch.6 . Klicken Sie im Handbuch Tab auf der rechten Seite auf das Datei Symbol für das Smart Hub Benutzerhandbuch. Das Handbuch wird heruntergeladen | HINWEIS |

 Der Zugang zu Smart Hub Benutzerhandbuch kann ohne vorherige Ankündigung geändert werden. Smart Hub Übersicht xxxxxxxxContents 1xxxxxxxxContents 4xxxxxxxxContents 3xxxxxxxxContents 2 Samsung Apps Your Video Family Story Fitness Kids

1 Your Video : Stellt Empfehlungen für Videos auf der Grundlage Ihrer Vorlieben zur Verfügung. 2 Search : Führt eine integrierte Suche bei Ihren Video Anbietern und allen angeschlossenen AllShare-Geräten durch. 3 Empfehlungen : Zeigt empfohlene, von Samsung verwaltete Inhalte an. 4 Anleitung : Zeigt eine Smart Hub Anleitung, eine Einführung in das Gerät und Anleitungen neuer Anwendungen an. 5 Family Story : Ein einfacher Weg, um auf Family Inhalte zuzugreifen.• Stellt zu jeder Zeit und an jedem Ort den Zugang zu Familienfotos, Nachrichten und Ereignissen bereit. 6 Fitness : Das Tor zu einem einmaligen Fitness Center.• Hier werden Fitness Videos von verschiedenen Anbietern und Informationen über die verbrannten Kalorien nach jedem Workout zur Verfügung gestellt. 7 Kids : Der Kids Dienst stellt einen einfachen und sicheren Weg bereit, um die beliebtesten Inhalte zu genießen.• Der Dienst stellt ein verschiedenartiges Angebot an Spaß und sicheren Inhalten für Kinder zur Verfügung. 8 Navigationshilfe : Zeigt die Tasten auf der Fernbedienung an, die für die Navigieren in Smart Hub verwendet werden können.• ROT (A) : Anmelden bei Smart Hub.• GRÜN (B) : Dient zur Anzeige des Hintergrundbildschirms• Extras : Zeigt das Einstellungen Fenster an.• Zurück : Kehrt zum vorherigen Menü zurück. HT-E4500_XU_GER-0316.indd 50HT-E4500_XU_GER-0316.indd 50 2012-03-16 오후 4:54:112012-03-16 오후 4:54:11Deutsch 51

Meine Anwendungen : Zeigt Ihre persönliche

Sammlung von Anwendungen an, die Sie ergänzen,

bearbeiten oder löschen können.

Samsung Apps : Ermöglicht das Herunterladen von

verschiedenen gebührenpflichtigen oder Freeware

Verwenden des Webbrowsers

Sie können mit Hilfe des im Smart Hub Bildschirm

integrierten Webbrowsers auf das Internet

1 . Auf dem Home Bildschirm Smart Hub

auswählen und anschließend die

2 . Wählen Sie die Webbrowser Anwendung in

Smart Hub und drücken Sie die

Wenn der Webbrowser mit einem über ein HDMI-Kabel

angeschlossenen Fernsehgerät ausgeführt wird, der BD-

Wise unterstützt, wird der Webbrowser im Vollbildmodus

ausgeführt und die Bildqualität des Fernsehgeräts wird

automatisch auf die optimale Einstellung eingestellt.

Der Webbrowser unterstützt keine Java Anwendungen.

Wenn Sie eine Datei herunterladen möchten und die

Datei nicht gespeichert werden kann, erscheint eine

Die Wiedergabe von Flash Videos wird nicht unterstützt.

Internethandel für den Online Kauf von Produkten wird

ActiveX wird nicht unterstützt.

Bedienfeld : Zeigt die verschiedenen Webbrowser

: Wechselt zur vorherigen Seite.

: Wechselt zur nächsten Seite

• : Lädt die aktuelle Seite neu und aktualisiert

sie auf dem Bildschirm.

: Wechselt zur Startseite des Webbrowsers.

: Ermöglicht das Vergrößern oder Verkleinern

des Bildschirms auf verschiedene Prozentstufen.

: Ermöglicht es, bestimmte Seiten als

Lesezeichen zu markieren, damit sie einfacher

aufgerufen werden können.

: Ermöglicht es, den Verlauf des Besuchs von

Webseiten nach Datum, Name oder Häufigkeit

sortiert anzuzeigen.

• http://www.google.com/ : Ermöglicht es,

eine Seitenadresse manuell einzugeben oder

eine Seite aus der Liste der besuchten Seiten

: Ermöglicht es, einfach zwischen

mehreren geöffneten Webbrowserfenstern

: Ermöglicht die Suche nach Informationen

durch Eingabe von Suchbegriffen.

: Mit dieser Funktion können sie die aktuelle

Seite mit Ihrer Familiengruppe durch Senden

einer Nachricht teilen.

: Ermöglicht die Konfiguration aller

Einstellungen des Webbrowsers.

HT-E4500_XU_GER-0316.indd 51HT-E4500_XU_GER-0316.indd 51 2012-03-16 오후 4:54:122012-03-16 오후 4:54:12|

2 Navigationshilfe : Zeigt die Tasten auf der Fernbedienung an, die für die Navigieren im Webbrowser verwendet werden können.• GRÜN (B) : Zeigt die Systemsteuerung an.• GELBE (C) : Einen Link suchen.• Tools : Ruft das Extras Fenster auf.• Exit : Kehrt zum vorherigen Menü zurück. BD-LIVE™ Sobald das Gerät mit dem Netzwerk verbunden ist, können sie verschiedene filmbezogene Serviceinhalte, unter Benutzung einer BD-Live konformen Disk, genießen.1 . Schließen Sie einen USB Speicherstick an die USB-Buchse auf der Vorderseite des Geräts an und prüfen Sie den zur Verfügung stehenden Speicherplatz. Das Speichergerät muss zumindest 1 GB freien Speicherplatz für die BD-LIVE-Service haben.2 . Auf dem Home Bildschirm Einstell. auswählen und anschließend die E Taste drücken.3 . Wählen Sie Netzwerk, und drücken Sie die E Taste.4 . Wählen Sie BD-Live-Einstell., und drücken Sie die E Taste.5 . Wählen Sie BD-Datenmanagement, und drücken Sie die E Taste.6 . Wählen Sie Geräteauswahl, und drücken Sie die

E Taste.7 . Wählen Sie USB, und drücken Sie dann die E Taste.8 . Legen Sie eine Blue-ray Disk ein, die BD-LIVE unterstützt.9 . Wählen Sie eine Position der vom Disk-Hersteller zur Verfügung gestellten BD-LIVE-Inhalte aus. | HINWEIS |

 Wie Sie BD-LIVE und dessen Funktionen nutzen können, kann je nach Disk variieren. HT-E4500_XU_GER-0316.indd 52HT-E4500_XU_GER-0316.indd 52 2012-03-16 오후 4:54:142012-03-16 오후 4:54:14Deutsch 53 | 07 Anhang Zusätzliche Informationen

Hinweis AnschlüsseHDMI-AUSGANG• Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise nicht zur Verfügung.• Sie müssen eine HDMI-Verbindung verwenden, um Videos mit 3D-Technik zu genießen. • Ein langes HDMI-Kabel kann Bildrauschen verursachen. Wenn dieser Fall eintritt, HDMI-Deep Color im Menü auf Aus stellen.Einstell.3D-Einstell.• Bei einigen 3D Disks muss zum Anhalten des Films währen einer 3D Wiedergabe die 5 Taste einmal gedrückt werden. Der Film wird angehalten und der 3D-Modus wird deaktiviert. Um eine 3D Option während der Wiedergabe eines 3D-Films zu ändern, die 5 Taste einmal drücken. Das Blu-ray Menü wird angezeigt. Drücken Sie die 5 Taste erneut und wählen Sie anschließend die 3D-Einstellungen im Blu-ray-Menü aus.• Je nach Inhalt und Position des Bildes auf Ihrem Fernsehbildschirm, können senkrechte schwarze Balken auf der linken oder rechten Seite, bzw. auf beiden Seiten angezeigt werden.TV-Bildformat• Einige Bildformate sind nicht bei allen Disks verfügbar.• Wenn Sie ein Bildformat und eine Option wählen, welche sich vom Bildformat Ihres Fernsehgeräts unterscheidet, kann das Bild verzerrt erscheinen. • Wenn Sie 16:9 Original einstellen, kann Ihr Fernsehgerät das Format 4:3 Pillarbox (schwarze Streifen an den Bildschirmrändern) anzeigen.BD Wise (nur bei Samsung Produkten) • Wenn BD Wise aktiviert ist, wird die Auflösung automatisch auf BD Wise gesetzt und es wird BD Wise im Menü Auflösung angezeigt. • Wenn dieses Gerät an ein Gerät angeschlossen ist, das BD Wise nicht unterstützt, können Sie die BD Wise-Funktion nicht verwenden.• Damit BD Wise richtig funktioniert, muss die BD Wise-Funktion im Gerät und Fernsehgerät auf Ein gestellt werden.Digital-Ausgang • Achten Sie darauf, den richtigen Digitalausgang auszuwählen, da andernfalls kein Ton oder ein Störgeräusch zu hören ist. • Falls das HDMI-Gerät (Empfänger, TV) komprimierte Formate (Dolby digital, DTS) nicht unterstützt, wird das Audiosignal als PCM wiedergegeben.• Reguläre DVDs haben keinen BONUSVIEW-Audio und keine Navigationssoundeffekte.• Einige Blu-ray-Disks haben keinen BONUSVIEW-Audio und keine Navigationssoundeffekte. • Diese Einstellung der Digitalausgabe hat keinen Einfluss auf die analoge (L/R) Audio oder HDMI Audio Ausgabe an Ihren Fernseher. Beeinflusst die optische und HDMI Audio Wiedergabe, wenn Ihr Gerät an einen AV-Receiver angeschlossen ist.• Bei der Wiedergabe von MPEG- Soundtracks, wird das Audiosignal, unabhängig von der Digitalausgang Einstellung, als PCM (PCM oder Bitstrom) wiedergeben.BD-LIVE- Internet-Verbindung• Die Internetverbindung kann während der Nutzung der BD-LIVE-Inhalte eingeschränkt sein. Anhang

HT-E4500_XU_GER-0316.indd 53HT-E4500_XU_GER-0316.indd 53 2012-03-16 오후 4:54:152012-03-16 오후 4:54:15|

• Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise

nicht zur Verfügung. Informationen dazu finden Sie in der Bedienungsanleitung Ihres

• Diese Funktion steht nicht zur Verfügung wenn CEC vom HDMI-Kabel nicht unterstützt wird.

• Wenn sich ein Anynet+ Logo auf Ihrem Samsung-Fernsehgerät befindet, wird die Anynet+-

Funktion unterstützt.

• Die Wiedergabe einer Disk kann im externen Speichermodus angehalten werden, wenn das

USB-Gerät während der Wiedergabe entfernt wird.

• Es werden nur USB-Geräte mit einem FAT-Dateisystem (DOS 8.3 Datenträgerbezeichnung)

unterstützt. Es wird die Verwendung eines USB-Geräts mit USB 2.0-Protokoll Unterstützung und

einer Lese-/Schreibgeschwindigkeit von 4 MB/Sek. oder mehr empfohlen.

• Nach dem Formatieren des Speichergeräts funktioniert die Funktion Wiedergabe fortsetzen

möglicherweise nicht.

• Die gesamte für das BD-Datenmanagement zur Verfügung stehende Speicherkapazität kann je

nach vorliegenden Bedingungen abweichen.

DivX® Video On Demand

Für weitere Informationen über DivX(R) VOD besuchen Sie bitte die Webseite "http://vod.divx.com".

Wenn Lautsprecher ausw. auf TV-Lautsprecher, eingestellt ist, wird der Ton über die Lautsprecher des

Fernsehgeräts wiedergegeben.

• Wenn der HDMI/Ton über den Fernsehlautsprecher wiedergegeben wird, wird er automatisch auf

2 Kanäle heruntergemischt.

• Wenn Anynet+ (HDMI-CEC) auf Aus eingestellt ist, steht die Audioausgabekanal Funktion nicht

• Bei der Verwendung von HDMI-Kabeln ohne ARC (Audio Return Channel) Zertifikat, kann es zu

Kompatibilitätsproblemen kommen.

• Die ARC-Funktion ist nur verfügbar, wenn ein ARC-fähiges Fernsehgerät angeschlossen ist.

• Die Digitalausgabe kann aktiviert werden, wenn Lautsprecher ausw. auf TV-Lautsprecher

Wiedergabe einer Videodatei

• Videodateien mit hohen Bitraten von 20Mbps oder mehr beanspruchen das Gerät stark und

können zu einer Unterbrechung der Wiedergabe führen.

Die ◄► Anzeige wird nicht auf dem Bildschirm angezeigt, wenn der BONUSVIEW Bereich keine

Einstellungen für BONUSVIEW-Audio enthält.

Die über die Audiosprache Funktion zur Verfügung stehenden Sprachen hängen von den auf der Disk

kodierten Sprachen ab. Diese Funktion oder einige Sprachen können nicht zur Verfügung stehen.

Bei einigen Blu-ray-Disks können Sie entweder den englischsprachigen PCM oder Dolby Digital Audio

Untertitelsprache wählen

• Je nach Blu-ray Disc / DVD können Sie den gewünschten Untertitel im Disk-Menü einstellen.

Drücken Sie die DISC MENU Taste.

• Diese Funktion hängt von der Auswahl der Untertitel ab, die auf der Disk codiert sind und können

nicht auf allen Blu-ray Discs/DVDs zur Verfügung stehen.

• Informationen über den Hauptfunktion/BONUSVIEW-Modus werden auch dann angezeigt, wenn

die Blu-ray Disk über einen BONUSVIEW-Bereich verfügt.

• Diese Funktion wechselt gleichzeitig sowohl die primären als auch sekundären Untertitel.

• Es wird entsprechend die Gesamtanzahl der primären oder sekundären Untertitel angezeigt.

JPEG-Dateien wiedergeben

• Sie können den Untertitel und die PG-Grafik im Vollbildschirmmodus nicht vergrößern.

Dolby Pro Logic II-Modus

• Wenn Sie den Modus Pro Logic II auswählen, schließen Sie Ihr externes Gerät über die AUDIO-

Eingänge (L und R) des Hauptgeräts an. Wenn Sie die Verbindung nur über einen Eingang (L oder

R) herstellen, hören Sie keinen Raumklang.

Verwenden der TOOLS Taste während der Wiedergabe von Bildern.

• Wenn das System an ein BD Wise kompatibles Fernsehgerät angeschlossen ist, bei dem BD Wise aktiviert ist, wird das Bild Einstellungen Menü nicht angezeigt.

• Die Hintergrundmusik Funktion funktioniert nicht, wenn sich die Fotodatei und die Musikdatei

nicht auf demselben Speichermedium befinden. Die Tonqualität kann durch die Bitrate der MP3-

Datei, die Bildgröße und die Kodierungsmethode beeinträchtigt werden.

Wiedergabe eines USB-Speichergeräts

• Sie müssen das USB-Speichergerät sicher entfernen, (führen Sie die „USB sicher entfernen“

-Funktion durch) um die gespeicherten Daten auf Ihrem USB-Gerät nicht zu beschädigen.

Drücken Sie die HOME Taste, um zum Home Menü zu wechseln und wählen Sie anschließend

die GELBE (C) und danach die

• Stellen Sie vor dem Anschließen Ihres iPods an das Gerät die Lautstärke auf einen moderaten

• Wenn das Gerät eingeschaltet ist und Sie einen iPod anschließen, wird der Akku des iPod über

das Gerät aufgeladen.

HT-E4500_XU_GER-0316.indd 55HT-E4500_XU_GER-0316.indd 55 2012-03-16 오후 4:54:162012-03-16 오후 4:54:16|

iPod/iPhone Modelle, die mit diesem Gerät verwendet werden können.

• Die Lautstärkeregelung kann mit iPod und iPhone Modellen, die nicht auf Seite 37 aufgeführt

sind, eventuell nicht richtig funktionieren. Wenn mit den oben genannten Modellen irgendwelche

Probleme auftreten sollten, aktualisieren Sie bitte die iPod/iPhone Software auf die neueste

• Je nach Softwareversion des iPods können Bedienungsprobleme auftreten. Dabei handelt es

sich nicht um eine Fehlfunktion des Heimkinos.

• Je nach Softwareversion oder iPod Typ kann die Bedienung unterschiedlich sein. Installieren Sie

die neueste iPod Software. (Empfohlen)

• Die Wiedergabe von Anwendungsinhalten über das Gerät kann nicht gewährleistet werden. Wir

empfehlen, heruntergeladene Inhalte auf dem iPod wiederzugeben.

• Falls Sie Probleme mit der Verwendung des iPods haben, besuchen Sie bitte die Webseite www.

apple.com/support/ipod.

HT-E4500_XU_GER-0316.indd 56HT-E4500_XU_GER-0316.indd 56 2012-03-16 오후 4:54:172012-03-16 오후 4:54:17Deutsch 57 |

Auflösung nach Wiedergabemodus

Bei der Wiedergabe von Blu-ray Disk/E-content/Digital Content

HDMI / angeschlossen

Max. Auflösung des TV-

Film-Bildfrequenz : Auto

HDMI / angeschlossen

Auto Max. Auflösung des TV-Eingangs 576i/480i -

Auswahl des Digitalausgangs Einstellung PCMBitstream (Unverarbeitet)Bitstream (DTS Re-encoded)Bitstream ( Dolby D Re- encoded)Verbindung HDMI-fähiger AV ReceiverAudiostrom auf der Blu-ray DiscPCM Bis zu PCM 7.1ch PCM DTS re-encodedDolby D. Re-encoded *Dolby Digital Bis zu PCM 7.1ch Dolby Digital DTS re-encodedDolby D. Re-encoded *Dolby Digital Plus Bis zu PCM 7.1ch Dolby Digital Plus DTS re-encodedDolby D. Re-encoded *Dolby TrueHD Bis zu PCM 7.1ch Dolby TrueHD DTS re-encodedDolby D. Re-encoded *DTS Bis zu PCM 6.1ch DTS DTS re-encodedDolby D. Re-encoded *DTS-HD (Hochauflösender Audio)Bis zu PCM 7.1chDTS-HD (Hochauflösender Audio)DTS re-encodedDolby D. Re-encoded *DTS-HD Master AudioBis zu PCM 7.1chDTS-HD Master AudioDTS re-encodedDolby D. Re-encoded *Audiostrom auf DVD PCM PCM 2-Kanalton PCM 2-Kanalton PCM 2-Kanalton PCM 2-Kanalton

Dolby Digital Bis zu PCM 5.1ch Dolby Digital Dolby Digital Dolby Digital DTS Bis zu PCM 6.1ch DTS DTS DTSBlu-ray Disk DefinitionJeglicheDecodiert den Hauptaudio und BONUSVIEW Audio Strom zusammen in PCM Audio und fügt Navigationssoundeffekte hinzu.Gibt nur den Haupttonspur wieder, sodass Ihr AV-Receiver das Audiosignal decodieren kann.Sie können keinen BONUSVIEW Ton oder Navigationstöne hören.Decodiert den Hauptaudio und BONUSVIEW Audio Strom zusammen in PCM Audio, fügt Navigationssoundeffekte hinzu und codiert PCM-Audio erneut in den DTS-Bitstrom.Decodiert den Hauptaudio und BONUSVIEW Audio Strom zusammen in PCM Audio, fügt Navigationssoundeffekte hinzu und codiert PCM-Audio erneut in den Dolby Digital-Bitstrom oder PCM. * Wenn es sich bei dem Ursprungssignal um ein 2 Kanal oder Mono Signal handelt, wird die "Re- encoded Dolby D" Einstellung nicht verwendet. Die Wiedergabe erfolgt im PCM 2 Kanal Modus.Blu-ray Discs können drei Audio-Ströme enthalten : - Haupt-Audio : Haupt Audio-Soundtrack. - BONUSVIEW A0udio : Zusätzlicher Soundtrack wie Kommentare von Regisseuren und Schauspielern.

- Navigationssoundeffekte : Bei der Auswahl von einigen Menünavigationsoptionen können Navigationssoundeffekte zu hören sein. Die Navigationssoundeffekte sind je nach Blu-ray-Disk unterschiedlich. HT-E4500_XU_GER-0316.indd 58HT-E4500_XU_GER-0316.indd 58 2012-03-16 오후 4:54:182012-03-16 오후 4:54:18Deutsch 59 |

Schlagen Sie in der nachfolgenden Liste nach, wenn das Gerät nicht ordnungsgemäß funktioniert. Falls

ihr Problem unten nicht aufgelistet oder die Problemlösung nicht hilfreich ist, das Gerät abschalten,

den Netzstecker ziehen und setzen Sie sich mit dem nächstgelegenen autorisierten Händler oder dem

Samsung Electronics-Servicecenter in Verbindung.

Symptom Überprüfen/Beheben

• Ist der Netzstecker sicher angeschlossen?

• Schalten Sie das Gerät aus und wieder ein.

Der iPod stellt keine

• Überprüfen Sie den Zustand des iPod Anschlusskabels.

• Halten Sie die iPod Software auf dem neuesten Stand.

• Überprüfen Sie den Regionalcode der Blu-ray/DVD-Disk. Im Ausland gekaufte Blu-ray/

DVDs können möglicherweise mit diesem Produkt nicht wiedergegeben werden.

• CD-ROMs und DVD-ROMs können mit diesem Gerät nicht wiedergegeben werden.

• Überprüfen Sie den Rating-Niveau der Disk.

Wiedergabe startet nicht sofort,

wenn die Taste Wiedergabe/

Pause betätigt wird.

• Verwenden Sie eine verformte oder zerkratzte Disk?

• Reinigen Sie die Disk.

Das Heimkino gibt bei der schellen Wiedergabe, der Zeitlupenwiedergabe und der

Einzelbildwiedergabe keinen Ton wieder.

Sind die Lautsprecher richtig angeschlossen? Sind die Lautsprechereinstellungen korrekt?

Ist die Disk schwer beschädigt?

Es wird nur über einige

der 6 Lautsprecher ein Ton

Bei einigen Blu-ray-Disks/DVDs wird der Ton nur für die Front-Lautsprecher (L/R)

Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind.

Stellen Sie die Lautstärke ein.

Wenn Sie eine CD abspielen, Radio hören oder fernsehen, wird der Ton nur über die vorderen

Lautsprecher ausgegeben.

Dolby Digital 5.1-Kanal-

Raumklang wird nicht

• Befindet sich ein "Dolby Digital 5.1 CH" Kennzeichen auf der Disk? Dolby Digital 5.1 CH Surround Sound wird nur wiedergegeben, wenn die Disk mit 5.1 Kanal Surround Sound

• Wird die Audio-Sprache auf der Informationsanzeige richtig als Dolby Digital 5.1-CH

Verwenden Sie die Fernbedienung innerhalb der Reichweite der Fernbedienung und in richtigen

Winkel zum Empfangssensor?

Überprüfen Sie, ob die Batterien leer sind.

Haben Sie den Modus (TV/BD) der Fernbedienung (TV oder BD) richtig eingestellt?

• Die Disk dreht sich, es wird

jedoch kein Bild angezeigt.

Die Bildqualität ist schlecht,

und das Bild ist instabil.

• Ist das Fernsehgerät eingeschaltet?.

• Sind die Videokabel korrekt angeschlossen?

• Ist die Disk schmutzig oder beschädigt?

• Eine Disk mit Fabrikationsfehlern kann ggf. nicht korrekt wiedergegeben werden.

Die Audio-Sprache sowie die

Untertitel funktionieren nicht.

Nicht alle Disks enthalten Audio-Sprache oder Untertitel.

Symptom Überprüfen/Beheben

Der Menü-Bildschirm wird

nicht angezeigt, auch wenn

• Verwenden Sie eine Disk, die keine Menüs enthält?

Das Bildformat kann nicht

• Sie können 16:9 Blu-ray/DVD Disks im 16:9 Voll, 4:3 Letter Box Modus oder 4:3

Passend Modus wiedergeben, 4:3 Blu-ray/DVD Disks werden nur im 4:3 Bildformat

wiedergegeben. Greifen Sie auf die Informationen an der Blu-ray Diskhülle zurück und

wählen Sie die entsprechende Funktion.

• Das Gerät funktioniert nicht.

(Beispiel: Das Gerät schaltet

sich aus oder es sind

ungewöhnliche Geräusche zu

• Das Gerät funktioniert nicht

• Drücken Sie die Taste

der Fernbedienung im STANDBY Modus und halten Sie sie 5

Sekunden lang gedrückt.

Durch Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren.

Verwenden Sie diese Funktion nur wenn notwendig.

Sie haben das Passwort für

die Altersfreigabe wurde

• Ohne Disk im Gerät die Taste

des Geräts drücken und länger als 5 Sekunden

gedrückt halten. Auf dem Bildschirm erscheint INIT, und alle Einstellungen werden auf

die Werkseinstellungen zurückgesetzt.

Drücken Sie anschließend die NETZSCHALTER Taste.

Durch Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren

Verwenden Sie diese Funktion nur wenn notwendig.

• Ist die UKW-Antenne richtig angeschlossen?

• Installieren Sie bei einem schwachen Antennensignal eine externe UKW-Antenne an

einem Ort mit gutem Empfang.

Fernsehtons über das Gerät

drücken, während der Fernsehton über

D.IN oder AUX wiedergegeben wird, so werden die Blu-ray-/DVD-Funktionen eingeschaltet

und der Fernsehton ausgeschaltet.

„Nicht verfügbar“ erscheint

• Die Funktionen oder Option ist zurzeit aus folgenden Gründen nicht verfügbar:

1. Die Software der Blu-ray/DVD Disk lässt die Funktion oder Option nicht zu.

2. Die Blu-ray/DVD-Software unterstützt die Option (z. B. Kamerawinkel) nicht.

3. Die Option ist zurzeit nicht verfügbar.

Sie haben einen Titel, ein Kapitel oder eine Abtastzeit außerhalb des zulässigen Bereichs gewählt.

Wenn der HDMI-Ausgang mit

einer Auflösung eingestellt ist,

die Ihr Fernsehgerät nicht

unterstützt (z. B. 1080p), wird

möglicherweise kein Bild

• Drücken Sie ohne eine Disk im Gerät die

Taste auf dem vorderen Bedienfeld

für mindestens 5 Sekunden. Alle Einstellungen werden auf die Werkseinstellungen

Keine HDMI-Wiedergabe

Prüfen Sie die Verbindung zwischen dem Fernsehgerät und dem HDMI-Anschluss des

Überprüfen Sie, ob Ihr Fernsehgerät die HDMI-Eingangsauflösungen

576p/480p/720p/1080i/1080p unterstützt.

Wenn auf dem Bildschirm nur Rauschen erscheint, bedeutet dies, dass der Fernseher

HDCP (High-bandwidth Digital Content Protection) nicht unterstützt.

HT-E4500_XU_GER-0316.indd 60HT-E4500_XU_GER-0316.indd 60 2012-03-16 오후 4:54:192012-03-16 오후 4:54:19Deutsch 61

Symptom Überprüfen/Beheben

AllShare Play Funktion

Ich kann durch AllShare Play

veröffentlichte Ordner

sehen, nicht aber die

• AllShare Play zeigt nur Dateien an, die den Foto, Musik und Film Kategorien

Dateien, die diesen Kategorien nicht entsprechen können nicht angezeigt werden.

• Überprüfen Sie die Stabilität des Netzwerks.

• Anschluss des Netzwerkkabels überprüfen und ob das Netzwerk überlastet ist.

• Die Funknetzwerkverbindung zwischen dem Server und dem Gerät ist instabil.

Verbindung überprüfen.

Die AllShare Play Verbindung

zwischen dem Fernsehgerät

und dem PC ist nicht stabil.

IP-Adressen im selben Netzwerk sollten einzigartig sein, ansonsten können

Adresskonflikte ein solches Phänomen verursachen.

Überprüfen Sie, ob ein Firewall aktiv ist.

Wenn ja, deaktivieren Sie die Firewall-Funktion.

BD-LIVE Keine Verbindung zum

• Prüfen Sie mit Hilfe der Netzwerk Status Funktion, ob eine Netzwerkverbindung besteht.

• Überprüfen Sie, ob das USB-Speichergerät an das Gerät angeschlossen ist.

• Das Speichergerät benötigt mindestens 1 GB freien Speicher um BD-LIVE-Service

zu ermöglichen. Die verfügbare Speichermenge ist in der BD-Daten- Verwaltung

überprüfbar. (Siehe Seite 54.)

• Überprüfen Sie, ob die BD-Live Internetverbindungsoption auf Zulassen (Alle) eingestellt

• Wenn oben genannten Maßnahmen fehlschlagen, setzen Sie sich mit dem Anbieter des

Inhalts in Verbindung oder aktualisieren Sie auf die neueste Firmware Version.

Benutzung von BD-LIVE-

Das Speichergerät benötigt mindestens 1 GB freien Speicher um BD-LIVE-Service zu

ermöglichen. Die verfügbare Speichermenge ist in der BD-Daten- Verwaltung überprüfbar.

Wenn die Werkseinstellungen wieder hergestellt werden, werden alle gespeicherten BD-Daten gelöscht.

Technische Daten AllgemeinGewicht 2,5 kgDimensions 430 (B) x 50 (H) x 250 (T) mmAbmessungen +5°C bis +35°C Betriebstemperaturbereich 10 % bis 75 %UKW-TunerSignal/Rauschabstand 55 dBVerwendbare Empfindlichkeit 12 dBKlirrfaktor (Total Harmonic Distortion) 0,5 % Disk BD (Blu-ray Disk) Lesegeschwindigkeit: 9,834 m/Sek.DVD (Digital Versatile Disc (digitale vielseitige Scheibe))Lesegeschwindigkeit: 6,98 bis 7,68 m/Sek.Ca. Spieldauer (Einseitig, Single Layer Disc): 135 Min.CD: 12 cm (COMPACT DISK)Lesegeschwindigkeit: 4,8 bis 5,6 m/Sek.Maximale Spieldauer: 74 Min.CD: 8cm (COMPACT DISK)Lesegeschwindigkeit: 4,8 ~ 5,6 m/sMaximale Spieldauer: 20 Min.Videoausgang Composite Video1 Kanal: 1,0 Vp-p (75 Ω load) Blu-ray Disk : 576i/480i DVD : 576i/480i Video/Audio HDMI1080p, 1080i, 720p, 576p/480pPCM Mehrkanal-Audio, Audio-Bitstrom, PCM-AudioVerstärkerAusgangsleistung der Front-Lautsprecher165W x 2(3Ω)Lautsprecherleistung des Center-Lautsprechers170W(3Ω)Lautsprecherleistung der Surround-Lautsprecher165W x 2(3Ω)Ausgangsleistung des Subwoofers170W(3Ω)FrequenzgangAnalog-Eingang 20Hz~20kHz (±3dB)Digitaleingang 20Hz~40kHz (±4dB)Signal-Rauschabstand 70dBKanaltrennung 60dBEingangsempfindlichkeit (AUX)500mV HT-E4500_XU_GER-0316.indd 62HT-E4500_XU_GER-0316.indd 62 2012-03-16 오후 4:54:212012-03-16 오후 4:54:21Deutsch 63

5.1-Kanal Lautsprechersystem

• Netzwerkgeschwindigkeiten von 10Mbps oder weniger werden nicht unterstützt.

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.

• Das Design und die Technischen Daten können ohne vorherige Ankündigung geändert werden.

• Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät

HT-E4500_XU_GER-0316.indd 63HT-E4500_XU_GER-0316.indd 63 2012-03-16 오후 4:54:212012-03-16 오후 4:54:21Korrekte Entsorgung der Akkus in diesem Produkt. (Entsorgung

elektrischer & elektronischer Gegenstände)

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Abfalltrennungssystem.)

Dieses Kennzeichen weist darauf hin, dass dieses Produkt oder Zubehörteil (z.B. Ladegerät, Kopfhörer, USB-Kabel)

am Ende seiner Nutzungsdauer nicht zusammen mit dem Hausmüll entsorgt werden darf. Um eine Schädigung

der Umwelt oder Gesundheit zu durch unkontrollierte Müllentsorgung zu vermeiden, trennen Sie bitte diese

Gegenstände von anderen Abfallarten und führen Sie sie dem Recycling zu, um die nachhaltige Wiederverwertung

von Materialressourcen zu unterstützen.

Als privater Nutzer wenden Sie sich an den Händler, bei dem Sie dieses Produkt erworben haben oder an die

örtliche Verwaltungsbehörde. Dort erhalten Sie Informationen darüber, wo und wie Sie Ihr Gerät entsorgen und so

einer umweltfreundlichen Wiederverwertung zuführen können.

Gewerbliche Nutzer müssen sich mit Ihrem Lieferanten in Verbindung setzen, und die Kaufbestimmungen und

Bedingungen zu prüfen. Dieses Produkt und sein elektronisches Zubehör darf nicht zusammen mit dem üblichen

Gewerbeabfall entsorgt werden.

Korrekte Entsorgung der Akkus in diesem Produkt

(Anwendbar in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem

separaten Sammelsystem)

Die Kennzeichnung auf der Batterie, in der Bedienungsanleitung oder der Verpackung zeigt an, dass die

Batterien in diesem Gerät nicht über den Hausmüll entsorgt werden dürfen. Die chemischen Symbole

Hg, Cd oder Pb geben an, dass die Batterie höhere Konzentrationen an Quecksilber, Cadmium oder

Blei enthält, als in der EU-Richtlinie 2006/66 festgelegt. Werden die Akkus nicht korrekt entsorgt, können

diese Substanzen die Gesundheit Ihrer Mitmenschen oder die Umwelt gefährden.

Um die Umwelt zu schützen und das Recycling zu unterstützen, trennen Sie bitte die Batterien von

anderem Abfall und führen Sie sie ihrem lokalen Batterie Recycling System zu.

0 801 1SAMSUNG (172678)

Estonia 800-7267 www.samsung.com

Wenden Sie sich an SAMSUNG WORLD WIDE Wenn Sie Fragen oder Anmerkungen zu Produkten von Samsung haben, wenden

Sie sich an den Kundendienst von SAMSUNG.

HT-E4500_XU_GER-0316.indd 64HT-E4500_XU_GER-0316.indd 64 2012-03-16 오후 4:54:222012-03-16 오후 4:54:22immagina le possibilità Grazie per avere acquistato questo prodotto Samsung.Per ricevere un servizio più completo, registrare il prodotto all'indirizzo www.samsung.com/register

0 801 1SAMSUNG (172678)
