BEDIENUNGSANLEITUNG HTE350K SAMSUNG

Africa Nigeria 0800-SAMSUNG (726-7864) www.samsung.com South Africa 0860-SAMSUNG (726-7864 ) www.samsung.com Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.Code No. AH68-02259B Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.Digitales Heimkino-System Bedienungsanleitung Erleben Sie die Möglichkeiten Danke, dass Sie sich für dieses Produkt von Samsung entschieden haben.Registrieren Sie Ihr Produkt unter folgendem Link, und profitieren Sie von unserem umfassenden Kundenservice: www.samsung.com/register HT-E350 HT-E3552 Deutsch Deutsch 3 Sicherheitsinformationen Sicherheitshinweise ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN.ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. ACHTUNG GEFAHR VON STROMSCHLÄGENNICHT ÖFFNENDieses Symbol weist auf eine „gefährliche Netzspannung" im Inneren des Players hin. Es besteht die Gefahr von Stromschlägen und Körperverletzungen.ACHTUNG : UM STROMSCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS UND STECKEN SIE DEN STECKER VOLLSTÄNDIG EIN.Dieses Symbol weist auf wichtige Anweisungen im Begleitmaterial zum Produkt hin. WARNUNG

• Schützen Sie das Gerät vor Nässe und Feuchtigkeit, um die Gefahr von Bränden oder Stromschlägen zu verringern. ACHTUNG
• Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen. Außerdem dürfen keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.• Um das Gerät vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Stellen Sie deshalb sicher, dass Sie den Netzstecker stets leicht erreichen können.• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.• Der Netzstecker sollte jederzeit in Reichweite und zugänglich sein, da er aus der Steckdose entfernt werden muss, um das Gerät vollständig abzuschalten.CLASS 1 LASER PRODUCTKLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITEKLASS 1 LASER APPARATPRODUCTO LÁSER CLASE 1LASERPRODUKT DER KLASSE 1Dieser CD-Player ist ein LASERPRODUKT DER KLASSE 1. Lesen Sie vor Inbetriebnahme des Geräts die vorliegende Bedienungsanleitung. Bitte beachten Sie alle Sicherheits- und Bedienhinweise. Verwenden Sie das Gerät ausschließlich wie in der Anleitung beschrieben. Auf diese Weise können Sie Ihr neues Gerät von Anfang an optimal nutzen und vermeiden Bedienfehler. ACHTUNG
• UNSICHTBARER LASERSTRAHL BEI GEÖFFNETEM GERÄT ODER BESCHÄDIGTER VERRIEGELUNG, KONTAKT MIT LASERSTRAHL VERMEIDEN!2 Deutsch Deutsch 3 Vorsichtsmaßnahmen

• Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht.

• Stellen Sie den Player horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass um ihn herum ausreichend Platz (7,5-10 cm) zur Belüftung bleibt.

• Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind.

• Stellen Sie keine Gegenstände auf das Gerät.

• Stellen Sie sicher, dass keine Disk eingelegt ist, bevor Sie das Gerät bewegen.

• Ziehen Sie zum sicheren Trennen des Geräts von der Stromversorgung den Netzstecker aus der Steckdose, insbesondere, wenn Sie das Gerät längere Zeit nicht nutzen.

• Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

• Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Andernfalls können Überhitzung und Fehlfunktionen der Anlage auftreten.

• Schützen Sie das Produkt vor Feuchtigkeit, übermäßiger Hitze oder Geräten, die starke magnetische oder elektrische Felder erzeugen (z. B. Lautsprecher).

• Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung.

• Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich.

• Wenn Sie Ihr Heimkino-System oder eine CD aus dem Kalten ins Warme bringen, kann sich Feuchtigkeit darauf niederschlagen. Warten Sie in solchen Fällen ca. 2 Stunden, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es in Betrieb nehmen.

• Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll sondern über eine entsprechende Sammelstelle (siehe Hinweis am Ende dieses Benutzerhandbuchs). Zubehör Überprüfen Sie, ob die folgenden Teile im Lieferumfang enthalten sind:

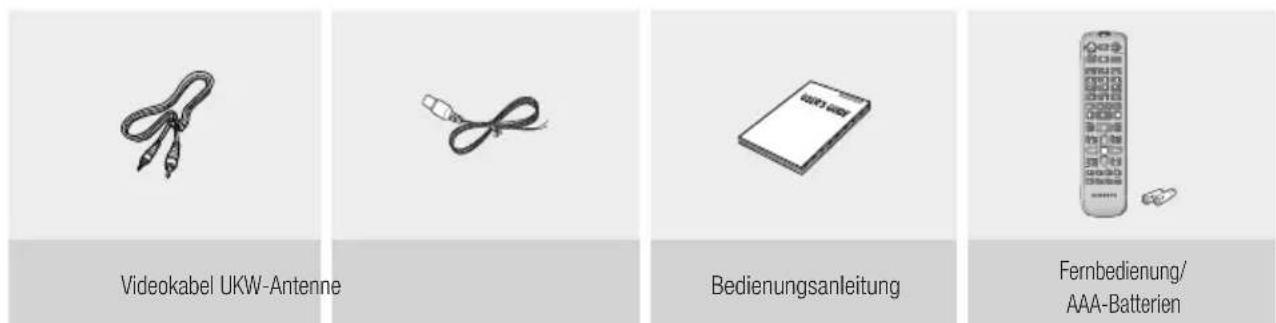

REPEAT GIGA USB REC FUNCTION Videokabel UKW-Antenne Bedienungsanleitung Fernbedienung/ AAA-Batterien4 Deutsch Deutsch 5 Vorsichtsmaßnahmen beim Verwenden und Lagern von DisksKratzer auf der Disk könnten die Ton- und Bildqualität verringern sowie Sprünge bei der Wiedergabe verursachen. Achten Sie besonders darauf, den Disks bei der Handhabung keine Kratzer zuzufügen. Halten der Disks

• Berühren Sie nicht die Wiedergabeseite einer Disk.• Halten Sie die Disk mit den Fingerspitzen am Rand fest, damit keine Fingerabdrücke auf der beschreibbaren Oberfläche zurückbleiben.• Kleben Sie kein Papier oder Klebeband auf die Disk Disk-Lagerung
• Setzen Sie die Disk nicht direkter Sonneneinstrahlung aus.• Bewahren Sie die Disk an einem kühlen, gut belüfteten Ort auf.
• Bewahren Sie die Disk in einer sauberen Schutzhülle auf. Stellen Sie die Disk vertikal auf. ✎ HINWEIS ` Achten Sie darauf, dass die Disk nicht verschmutzt wird. ` Legen Sie keine beschädigten oder zerkratzten Disks ein. Verwenden und Lagern von Disks Wenn sich Fingerabdrücke oder Schmutz auf der Disk befinden, säubern Sie sie mit einem milden Reinigungsmittel und einem weichen Tuch.• Säubern Sie die Disk von innen nach außen. ✎ HINWEIS ` Wenn kalte Teile des Heimkino-Systems mit warmer Luft in Kontakt kommen, kann sich Feuchtigkeit darauf niederschlagen. Bei Feuchtigkeit innerhalb des Players funktioniert dieses ggf. nicht ordnungsgemäß. Entnehmen Sie in diesem Fall die Disk, und lassen Sie das Gerät mit eingeschalteter Stromversorgung für ein bis zwei Stunden trocknen.Lizenz• Dolby sowie das Doppel-D-Symbol sind ein registriertes Warenzeichen der Dolby Laboratories. Sicherheitsinformationen
• ÜBER DIVX-VIDEO: DivX® ist ein von DivX entwickeltes Videoformat, LLC ist ein Tochterunternehmen der Rovi Corporation. Hierbei handelt es sich um ein offizielles DivX Certified®, das DivX Video wiedergeben kann. Nähere Informationen und Softwareanwendungen zum Konvertieren Ihrer Videodateien in das DivX Video Format finden Sie unter www.divx.com.• ÜBER DIVX-VIDEO-ON-DEMAND: Dieses DivX®-zertifizierte Gerät muss registriert werden, damit erworbene Video-On-Demand-Inhalte (VOD) wiedergegeben werden können. Um den Registrierungscode zu erhalten, wechseln Sie in den DivX VOD-Bereich im Setup-Menü des Geräts. Weitere Informationen über den Abschluss der Registrierung finden Sie unter vod.divx.com.• DivX Certified® für die Wiedergabe von DivX® -Videos, einschließlich Premium-Inhalt.• DivX®, DivX Certified® und die dazugehörigen Logos sind Markenzeichen der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.• Geschützt durch eines oder mehrere der folgenden U.S. Patente 7,295,673; 7,460,668; 7,515,710; 7,519,274.• HDMI, das HDMI Logo und High-Definition Multimedia Interface sind in den USA und anderen Ländern Handelsmarken oder registrierte Handelsmarken der HDMI Licensing LLC.• Dieses Gerät nutzt eine durch U.S. Patente und andere Schutz- und Urheberrechte geschützte Kopierschutztechnologie der Rovi Corporation. Reverse Engineering und Disassemblierung sind verboten.• Dieses Produkt verwendet Softwareprogramme, die unter der Independent JPEG Group vertrieben werden.• Dieses Produkt verwendet Softwareprogramme, die unter OpenSSL Projekt vertrieben werden.Copyright© 2012 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.Kopierschutz• Viele DVDs sind mit einem Kopierschutz versehen. Daher sollten Sie Ihre Anlage unbedingt direkt an das Fernsehgerät und nicht an einen Videorekorder anschließen. Der Anschluss an einen Videorekorder löst bei einer mit einem Kopierschutz versehenen DVD Bildstörungen aus.4 Deutsch Deutsch 5 Inhalt SICHERHEITSINFORMATIONEN

2 Sicherheitshinweise3 Vorsichtsmaßnahmen3 Zubehör4 Vorsichtsmaßnahmen beim Verwenden und Lagern von Disks4 Lizenz4 Copyright4 Kopierschutz ERSTE SCHRITE

7 Symbole in dieser Bedienungsanleitung7 Merkmale der einzelnen Disks10 Beschreibung10 Vorderseite des Geräts 11 Rückseite des Geräts12 Fernbedienung ANSCHLÜSSE

13 Lautsprecher anschließen16 Fernsehgerät anschließen18 UKW-Antenne anschließen Andere Audiogeräte anschließen SYSTEM-SETUP

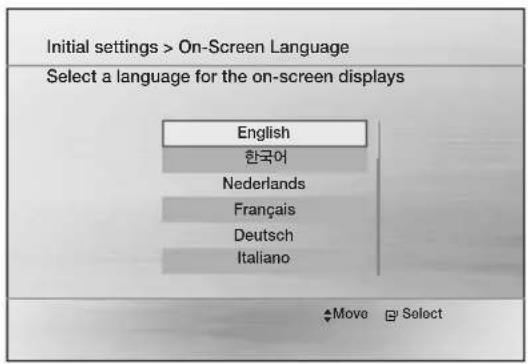

19 Bevor Sie beginnen (Ersteinstellung)19 Setup-Menü einstellen20 Anzeige20 TV-Bildformat20 BD Wise20 Auflösung20 HDMI-Format20 Video Ausgangssignal21 Audio21 Lautsprech Ereinstellung22 DRC (Dynamic Range Compression)22 Audio-Sync23 Lautsprecherauswahl23 Benutzer-EQ23 Audioausgabekanal (ARC)23 System23 Ersteinstellung23 DivX(R)-Registrierung23 DivX(R) Deaktivierung24 Sprache24 Sicherheit24 Kindersicherung24 Passwort ändern24 Unterstützung24 ProduktinformationenDEUTSCH6 Deutsch Deutsch 7 GRUNDFUNKTIONEN

25 Disks wiedergeben25 Audio-CDs und MP3/WMA-Disks wiedergeben26 JPEG-Dateien wiedergeben26 Wiedergabefunktion verwenden30 Tonmodus32 UKW-Radio hören ZUSATZFUNKTIONEN

33 USB-Funktion verwenden33 USB Aufnahme SONSTIGE INFORMATIONEN

34 Fehlerbehebung35 Sprachcode-Liste36 Technische Daten38 OpenSSL Lizenz Inhalt

• Abbildungen und Illustrationen in diesem Handbuch dienen nur als Beispiel und können vom Aussehen des Produkts abweichen.• Verwaltungskosten werden abgerechnet, wenna. Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben)b. Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
• Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.6 Deutsch Deutsch 7 01 Erste Schritte Erste Schritte Symbole in dieser BedienungsanleitungInformieren Sie sich vor dem Lesen der Bedienungsanleitung über die nachstehenden Begriffe.SymbolBegriff Erklärung

DVD Hier handelt es sich um eine Funktion, die bei DVD-Video oder DVD±R/±RW zur Verfügung steht, die im Videomodus beschrieben und fixiert wurden.

Hier handelt es sich um eine Funktion, die bei Daten-CDs (CD DA, CD-R/-RW) zur Verfügung steht.

MP3 Hier handelt es sich um eine Funktion, die bei CD-R/-RW mit MP3-Dateien zur Verfügung steht.

JPEG Hier handelt es sich um eine Funktion, die bei CD-R/-RW mit JPEG-Dateien zur Verfügung steht.

DivX Hier handelt es sich um eine Funktion, die bei MPEG4-Disks zur Verfügung steht. (DVD±R/±RW, CD-R/-RW) ACHTUNGHierbei liegt ein Fall vor, in dem eine Funktion nicht ordnungsgemäß arbeitet oder in dem ein Einstellungsvorgang abgebrochen wurde. HINWEISVerweist auf Tipps oder Anweisungen auf der Seite, die beim korrekten Ablauf von Funktionen helfen.SchnellzugriffZum direkten Zugriff auf eine Funktion durch Drücken der Taste auf der Fernbedienung.Merkmale der einzelnen DisksRegionalcodeDas Heimkino-Gerät und die DVDs sind nach Regionen codiert. Für die Wiedergabe müssen diese Codes zusammenpassen. Wenn dies nicht der Fall ist, kann die Disk nicht wiedergegeben werden.Disktyp Regionalcode Region DVD- VIDEO USA, US-Territorien und Kanada Europa, Japan, Naher Osten, Ägypten, Südafrika, Grönland Taiwan, Korea, Philippinen, Indonesien, Hongkong Mexiko, Südamerika, Mittelamerika, Australien, Neuseeland, Pazifische Inseln, Karibik Russland, Osteuropa, Indien, die meisten afrikanischen Länder, Nordkorea, Mongolei China8 Deutsch Erste Schritte Deutsch 9 Merkmale der einzelnen Disks Abspielbare Disktypen Disktyp & Kennzeichnung (Logo)Aufnahmesignale MerkmaleDVD-VIDEOVIDEODVD videoDVD-R/DVD-RW im DVD Video FORMATDVD+R/DVD+RW im DVD Video FORMATAUDIO-CDAUDIO AUDIO-CD DivX AUDIO VIDEOAUDIO-CDCD-R/CD-RW im AUDIO CD FORMATDATA CDCD-R/CD-RW im DATA CD FORMAT, die die folgenden Dateiarten enthält die dem Format ISO 9660 LEVEL 1/LEVEL 2, ODER JOLIET (ERWEITERTES FORMAT) entsprechen.-MP3 Dateien-JPEG Bilddateien-MPEG 4 VIDEO DateienDATA DVDDVD-ROM/DVD-R/DVD-RW DVD+R/DVD+RW im DATA DV FORMAT die die folgenden Dateiarten enthält die dem UDF(*Universal Disk Format) entsprechen-MP3 Dateien-JPEG Bilddateien-MPEG 4 VIDEO DateienUSB GerätUSB Gerät, das die folgenden Dateiarten enthält.-MP3 DATEI ODER WMA/WMV Dateien-JPEG Bilddateien-MPEG 4 Video Dateien Folgende Disktypen nicht verwenden!

• LD, CD-G, CD-I, CD-ROM, DVD-ROM und DVD-RAM können mit diesem Heimkino-System nicht wiedergegeben werden. Sollten derartige Disks in das Gerät eingelegt werden, wird die Meldung <WRONG DISC FORMAT (FALSCHES DISKFORMAT)> auf dem Bildschirm angezeigt.• Im Ausland gekaufte DVDs können möglicherweise mit diesem Produkt nicht wiedergegeben werden.Sollten derartige DVDs in das Gerät eingelegt werden, wird die Meldung <Wrong Region. Please check Disc. (Falsche Region. Bitte Disk überprüfen.)> auf dem Bildschirm angezeigt. Disktypen und Diskformat Dieses Produkt unterstützt keine Mediendateien, die durch DRM (Digital Rights Management) geschützt sind. CD-RW
• Einige CD-R-Disks können in Abhängigkeit vom Aufnahmegerät (CD-Rekorder oder PC) oder vom Zustand der Disk evtl. nicht abgespielt werden.• Verwenden Sie CD-R mit 650 MB/74 Minuten Speicherkapazität. Verwenden Sie keine CD-R mit über 700 MB/80 Minuten Kapazität, weil sie möglicherweise nicht wiedergegeben werden können.• Einige (wiederbeschreibbare) CD-RW-Disks werden möglicherweise nicht wiedergegeben.• Nur ordnungsgemäß "abgeschlossene" CD-R können vollständig wiedergegeben werden. Wenn die Sitzung abgeschlossen wurde, ohne jedoch auch die Disk abzuschließen, kann die Disk evtl. nicht vollständig abgespielt werden. CD-R-Disks mit MP3-Dateien
• Der Name der MP3-Dateien darf keine Leerzeichen und Sonderzeichen (. / = +) enthalten.• Verwenden Sie Disks, die mit einer Datenkompression/-dekompression von mehr als 128 kbit/s aufgenommen wurden.• Wenn die Disk beim Brennen nicht abgeschlossen wurde, wird der Start der Wiedergabe verzögert, und eventuell werden nicht alle aufgezeichneten Dateien wiedergegeben.• Bei Dateien, die im VBR-Format (variable Bitraten) sowohl mit niedrigen als auch mit höheren Bitraten (z. B. von 32 kbit/s bis 320 kbit/s) beschrieben wurden, kann der Ton bei der Wiedergabe stottern.• Pro CD können maximal 500 Titel wiedergegeben werden.• Pro CD können maximal 300 Ordner wiedergegeben werden. CD-R-Disks mit JPEG-Dateien
• In einem Ordner können maximal 999 Bilder gespeichert werden.• Bei der Wiedergabe von Kodak/Fuji Picture CDs können nur die JPEG-Dateien im Bildordner wiedergegeben werden.• Bei allen anderen Disks außer Kodak/Fuji Picture CDs, kann sich der Start der Wiedergabe verzögern, oder die Wiedergabe überhaupt nicht erfolgen.8 Deutsch Deutsch 9 01 Erste Schritte DVD±R/±RW und CD-R/RW

• Softwareaktualisierungen für inkompatible Formate werden nicht unterstützt. (Beispiel: QPEL, GMC, höhere Auflösung als 800 x 600 Pixel, usw.)

• Wenn eine DVD-R/-RW nicht korrekt im DVD- Videoformat aufgenommen wurde, kann sie nicht wiedergegeben werden. Unterstützte Formate (DivX) Dieses Produkt unterstützt ausschließlich die nachfolgend aufgeführten Medienformate. Sollten weder das Video- noch das Audioformat unterstützt werden, wird der Film möglicherweise fehlerhaft bzw. ohne Ton wiedergegeben. Unterstützte Videoformate Format Unterstützte Versionen AVI DivX3.11~DivX6.8 WMV V1/V2/V3/V7 Unterstützte Audioformate Format Bitrate Sampling- Frequenz MP3 80~320 kbit/s 44,1 kHz WMA 56~128 kbit/s AC3 128~384 kbit/s 44,1/48 kHz

• Seitenverhältnis : unterstützt dieses Produkt bis zu 720 x 576 Pixel. Höhere TV-Bildschirmauflösungen als 800 werden nicht unterstützt.

• Bei der Wiedergabe von Disks mit einer Sampling- Frequenz von mehr als 48 kHz oder 320 kbit/s kann das Bild bei der Wiedergabe am Bildschirm zittern.

• Abschnitte mit einer hohen Bildfrequenz werden bei der Wiedergabe einer DivX-Datei ggf. nicht abgespielt.

• Da das Produkt nur von DivX Networks, Inc. autorisierte Codierformate unterstützt, werden vom Benutzer erstellte DivX-Dateien möglicherweise nicht wiedergegeben. Notizen zum USB-Anschluss Unterstützte Geräte: USB-Speichermedien, MP3-Player, Digitalkamera

1) Werden nicht unterstützt wenn ein Ordner oder eine

Datei mehr als 10 Zeichen enthält.

2) Eine Untertiteldatei größer als 300 KB kann

möglicherweise nicht ordnungsgemäß angezeigt werden.

3) Einige USB-/Digital Kamerageräte oder USB-

Kartenleser werden nicht unterstützt.

4) FAT16 und FAT32 -Dateisysteme werden unterstützt.

5) Foto (JPEG), Musik (MP3) und Video-Dateien sollten in

Koreanisch oder Englisch benannt werden. Andernfalls kann die Datei möglicherweise nicht wiedergeben.

6) Schließen Sie direkt am USB-Anschluss des Produkts

an. Ein zusätzliche Kabelanschluss kann USB- Kompatibilitätsprobleme verursachen.

7) Das Einlegen von mehreren Speichergeräten an Ihren

Multi-Kartenleser mag nicht eiwandfrei funktionieren.

8) PTP-Protokoll für digitale Kamera wird nicht

9) Entfernen Sie das USB-Gerät während eines

„Lade“-Vorgangs nicht.

10) Je größer die Bildauflösung, desto länger die

Verzögerungszeit bei der Anzeige.

11) DRM-geschützte MP3/WMA- oder Video -Dateien die

auf kommerziellen Webseiten heruntergeladen sind, werden nicht abgespielt.

12) Externe Festplatte wird nicht unterstützt.

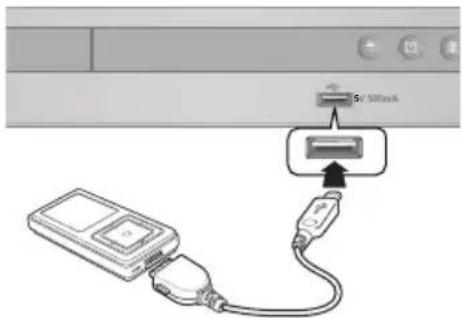

13) Der maximale unterstützte Stromaufnahme eines an

den USB-Anschluss angeschlossenen externen Geräts beträgt 500 mA (bei 5V Gleichstrom).

14) Unterstützte Dateiformate

V1,V2,V3,V7DivX3.11~DivX6.8Pixel640x480 720x576Sampling-Frequenz 44,1kHz 44,1kHz44,1 kHz - 48 kHz10 Deutsch Erste Schritte Deutsch 11 Beschreibung Vorderseite des Geräts

DISKFACHDisk hier einlegen. DISPLAYZeigt den Wiedergabe-Status, die Uhrzeit usw. an. USB-ANSCHLUSSZum Anschließen von USB-Speichergeräten wie MP3-Player oder USB-Flash-Speicher und zum Wiedergeben von Dateien von den USB-Geräten. USB-Speichergeräte, die eine Stromversorgung von mehr als 500mA bei 5V benötigen, werden nicht unterstützt. TASTE ZUM ÖFFNEN UND SCHLIESSEN DES DISKFACHS (

Zum Öffnen und Schließen des Diskfachs. FUNKTIONSTASTE

Beim Drücken dieser Taste wechselt der Modus folgendermaßen:

Beendet die Wiedergabe einer Disk.

Spielt eine Disk ab oder hält die Wiedergabe an. LAUTSTÄRKETASTEN ( , )Zum Einstellen der Lautstärke. EIN-/AUSSCHALTTASTE (

Schaltet das Heimkino-System ein/aus. FERNBEDIENUNGSSENSORErkennt die Signale der Fernbedienung.5V 500mA 1 2 86 7 94 53 1010 Deutsch Deutsch 11 01 Erste Schritte Rückseite des Geräts

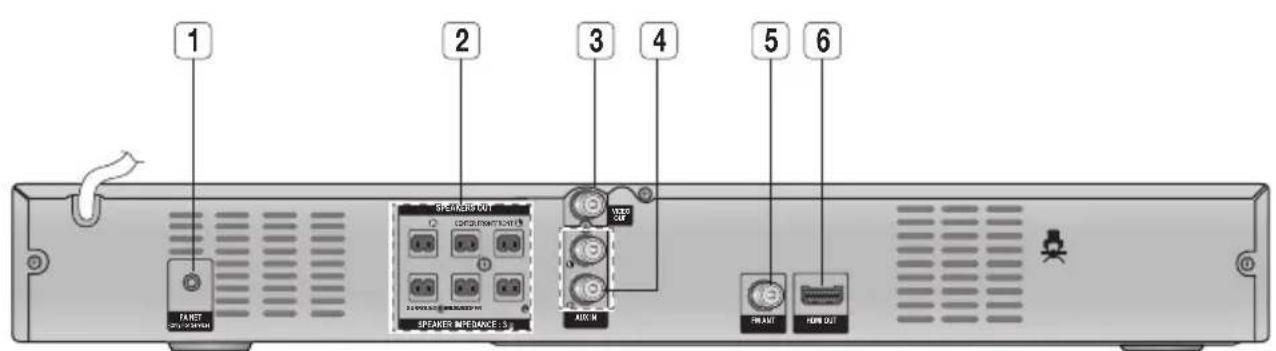

FA NET (Nur für Service Zwecke)Wird für Servicereparaturen verwendet. LAUTSPRECHER ANSCHLÜSSEFür den Anschluss der Front-, Center- und Surround-Lautsprecher sowie des Subwoofers. VIDEOAUSGANG (VIDEO OUT)Zum Anschließen an den Videoeingang (VIDEO IN) eines Fernsehgeräts.

Zum Anschließen zusätzlicher Geräte mit analogem 2 Kanal-Audioausgang (z. B. Videorekorder). UKW-ANTENNENEINGANG (FM ANT)Zum Anschließen einer UKW-Antenne. HDMI-AUSGANG (HDMI OUT)Zum Anschließen an ein Fernsehgerät mit HDMI-Eingang über ein HDMI-Kabel; mit diesem Anschluss wird eine optimale Bildqualität erzielt.SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONTSPEAKERS OUTSPEAKER IMPEDANCE : 3FM ANTHDMI OUT VIDEO OUT FA NET (Only For Service) AUX IN 1 2 3 4 6512 Deutsch Erste Schritte Deutsch 13 Fernbedienung Übersicht über die Fernbedienung *Batteriegröße: AAA

GIGA USB REC FUNCTION S．VOL Funktion auswählen.

GIGA Taste : Ein-/Ausschalten der GIGA Sound Funktion. Drücken, um vorwärts oder rückwärts zu springen. D.MO/ST Taste : MONO- oder STEREO- Modus für Radiosendungen auswählen. Lautstärke herunterregeln. Lautstärke lauter regeln. Ermöglicht den Zugriff auf allgemeine Funktionen des DVD Home Theater, wie das Navigieren durch die Fotoliste. A. AUDIO UPSCALE/P.BASS Taste : Bassverstärker bzw. MP3- Optimierung auswählen. B. S/W LEVEL Taste : Regelung der Lautstärke des Subwoofers. Batterien in die Fernbedienung einsetzen ✎ HINWEIS ` Setzen Sie die Batterien polrichtig in die Fernbedienung ein: (+) zu (+) und (-) zu (-). ` Tauschen Sie stets beide Batterien gleichzeitig aus. ` Halten Sie die Batterien von Hitze und Feuer fern. ` Die Fernbedienung hat eine Reichweite von bis zu ca. 7 Metern Luftlinie. Heimkino-Gerät ein-/ausschalten. Ton stumm schalten. Dolby ProLogic II-Audiomodus auswählen. Drücken Sie die Nummerntasten, um die Optionen zu bedienen./1. S.VOL Taste

Lautstärke bei starker Lautstärkeänderung regeln und stabilisieren. Diskwiedergabe stoppen/starten. Zum Öffnen des Menüs des Hauptgeräts. Diskmenü aufrufen. Wiedergabe-/Untertitelsprache einstellen, Winkel auswählen usw. Auswahltasten: Menüoptionen und Einstellungen auswählen; Eingabetaste: Auswahl bestätigen./ Automatisch nach verfügbaren UKW-Sendern suchen und zwischen Sendern umschalten. Zum vorherigen Menü zurückkehren. Starten der USB-Aufnahme Helligkeit des Displays einstellen. Diskfach öffnen/schließen. DSP/EQ-Audiomodus wählen. In Rückwärts- oder Vorwärtsrichtung suchen. Diskwiedergabe unterbrechen (Pausenmodus). Titelmenü aufrufen. Drücken Sie diese Taste, um das Menü zu verlassen. Aktuellen Diskstatus (Dateistatus) anzeigen. UKW-Sender speichern. Wiedergabe von Titel, Kapitel, Track oder Disk wiederholen.12 Deutsch Deutsch 1302 AnschlüsseIn diesem Kapitel werden verschiedene Möglichkeiten erläutert, das Heimkino-Gerät mit anderen externen Komponenten zu verbinden.Bevor Sie das Heimkino-Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.Lautsprecher anschließenFront-Lautsprecher

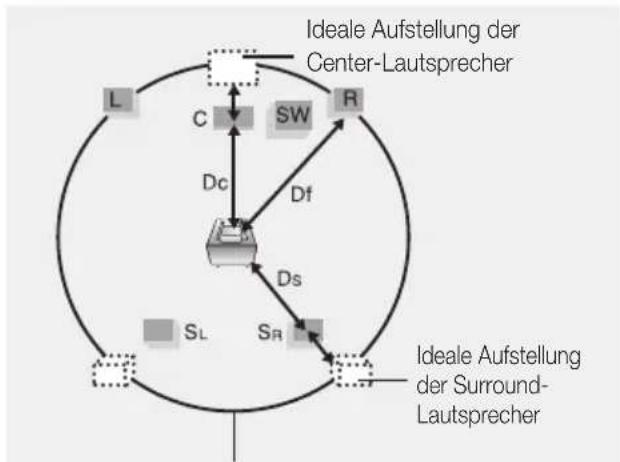

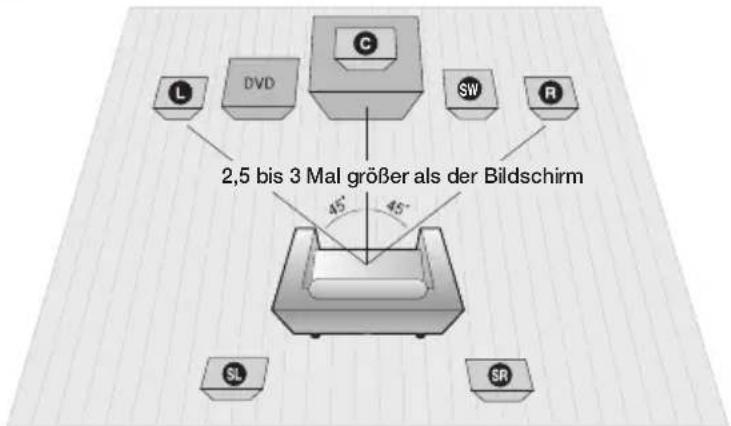

Platzieren Sie diese Lautsprecher vor Ihrer Hörposition, so dass sie nach innen zeigen (in einem Winkel von ca. 45°) und auf Sie ausgerichtet sind. Platzieren Sie die Lautsprecher so, dass die Hochtöner sich auf einer Höhe mit Ihren Ohren befinden. Richten Sie die Vorderseite der Front-Lautsprecher an der Vorderseite des Center-Lautsprechers aus, oder versetzen Sie sie etwas vor die Center-Lautsprecher.Center-Lautsprecher Dieser wird am besten auf gleicher Höhe wie die Front-Lautsprecher installiert. Sie können ihn aber auch direkt über oder unter dem Fernsehgerät installieren.Surround-Lautsprecher Stellen Sie die Rücklautsprecher seitlich von Ihrer Hörposition auf. Falls dafür der Platz nicht ausreicht, platzieren Sie die Rücklautsprecher einander gegenüberliegend. Platzieren Sie die Rücklautsprecher 60 bis 90 cm über Ihrem Kopf, leicht nach unten ausgerichtet. Anders als die Front- und der Center-Lautsprecher sorgen die Surround-Lautsprecher hauptsächlich für Klangeffekte, so dass sie nicht fortwährend Töne wiedergeben.Subwoofer Die Position des Subwoofers ist nicht wichtig. Sie können ihn beliebig platzieren.Aufstellung des Heimkino-GerätsPlatzieren Sie das Heimkino-Gerät auf einem Regal, einer Kommode oder unter dem Fernsehtisch.Auswahl der HörpositionWählen Sie Ihre Hörposition in einem Abstand zum Fernsehgerät, welcher der 2,5 bis 3-fachen Größe des Bildschirms entspricht.Beispiel:Bei einem 32-Zoll-Monitor etwa 2 - 2,4 mBei einem 55-Zoll-Monitor etwa 3,5 - 4 m ! ACHTUNG ` Achten Sie darauf, dass Kinder nicht mit den Lautsprechern oder in deren Nähe spielen. Sie können durch umkippende Lautsprecher verletzt werden. ` Stellen Sie beim Anschluss der Lautsprecherkabel an den Lautsprechern sicher, dass die Polarität (+/ -) korrekt ist. ` Halten Sie den Subwoofer außerhalb der Reichweite von Kindern. Verhindern Sie, dass Kinder ihre Hände oder Fremdkörper in die Schallöffnung des Subwoofers einführen. ` Hängen Sie den Subwoofer nicht an der Schallöffnung an der Wand auf. ✎ HINWEIS ` Wenn Sie einen Lautsprecher in der Nähe des Fernsehers aufstellen, können die Bildschirmfarben aufgrund des magnetischen Feldes, das der Lautsprecher erzeugt, gestört werden. In diesem Fall platzieren Sie den Lautsprecher weiter vom Fernsehgerät entfernt. Anschlüsse

2,5 bis 3 Mal größer als der Bildschirm14 Deutsch Anschlüsse Deutsch 15 Lautsprecherkomponenten Lautsprecher auf dem Tallboy-Fuß installieren

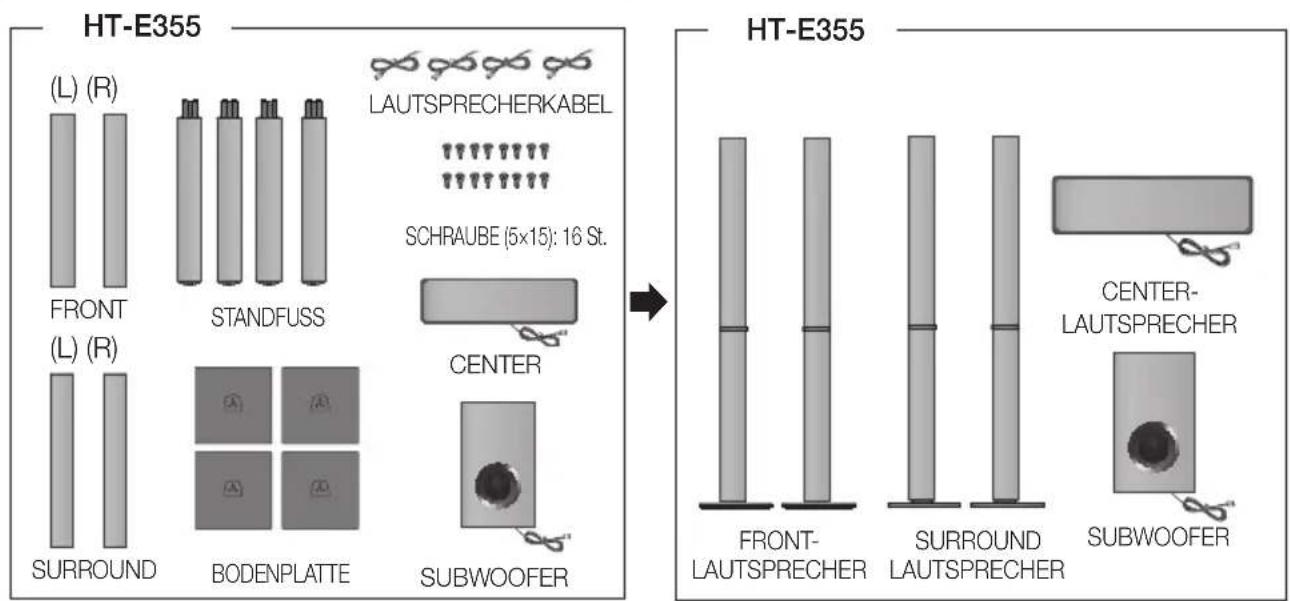

• HT-E355 – Front-/Surround-Lautsprecher1. Drehen Sie die Unterseite der Bodenplatte nach oben und montieren Sie sie auf dem Standfuß.2. Die drei Schrauben (5*15 für die Verbindung von Ständer und Fuß) im Uhrzeigersinn in die drei Öffnungen mit Hilfe eines Schraubenziehers, wie in der Abbildung dargestellt, befestigen. ! ACHTUNG : Wenn Sie einen Drehmoment-Schraubendreher verwenden, achten Sie bitte darauf keine übermäßige Kraft anzuwenden. Andernfalls kann es leer laufen oder zu Beschädigungen kommen. (Drehmoment-Schraubendreher – 7 Kgf/cm, wie unten gezeigt.3. Das mitgelieferte Lautsprecherkabel geradebiegen und in die Öffnung in der Mitte des Standfußes einführen.4. Befestigen Sie den zusammengebauten Standfuß am oberen Lautsprecher.5. Setzen Sie eine größere Schraube im Loch auf der Rückseite der Lautschprecher (5*15, zum Anschließen des Lautschprechers und Stehfuß) im Uhrzeigersinn, mithilfe eines Schraubenziehers.6. Dies ist das Aussehen nachdem der Lautschprecher installiert wurde. Wiederholen Sie diesen Schritt für die weitere Lautschprecher-Montage.

Bodenplatte STANDFUSS STANDFUSS LautsprecherHT-E350 Zusammengebaute Lautsprecher SURROUND CENTER SUBWOOFER FRONT (L) (R)(L) (R) Lautsprecherkomponenten

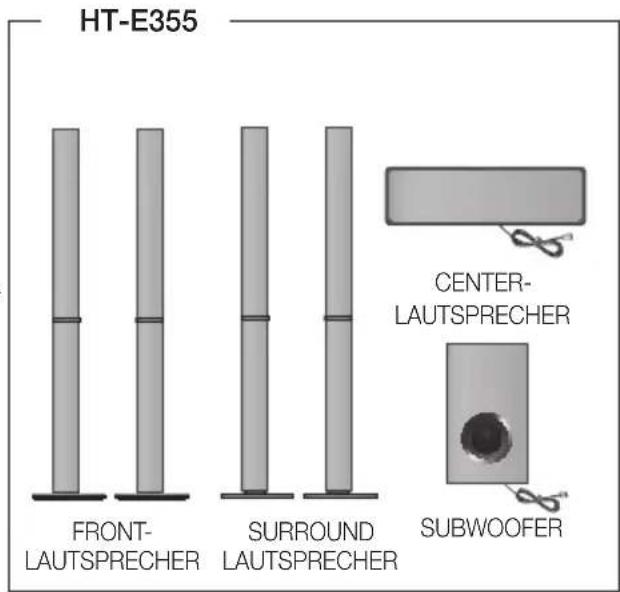

HT-E355 CENTER- LAUTSPRECHER SURROUND LAUTSPRECHER SUBWOOFER FRONT- LAUTSPRECHER FRONT (L) (R) STANDFUSS BODENPLATTE LAUTSPRECHERKABEL SURROUND (L) (R)HT-E355 CENTER SUBWOOFER SCHRAUBE (5×15): 16 St.14 Deutsch Deutsch 15 02 Anschlüsse SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONTSPEAKERS OUTSPEAKER IMPEDANCE : 3FM ANTAUX INHDMI OUT VIDEO OUT FA NET(Only For Service) Lautsprecher anschließen (Fortsetzung)

1. Drücken Sie die Anschlusslasche an der Rückseite des Lautsprechers

herunter. (Nur HT-E355)

2. Führen Sie das schwarze Kabel in den schwarzen Anschluss (-) bzw. das

rote Kabel in den roten Anschluss (+) ein. Lassen Sie die Lasche dann wieder los. (Nur HT-E355)

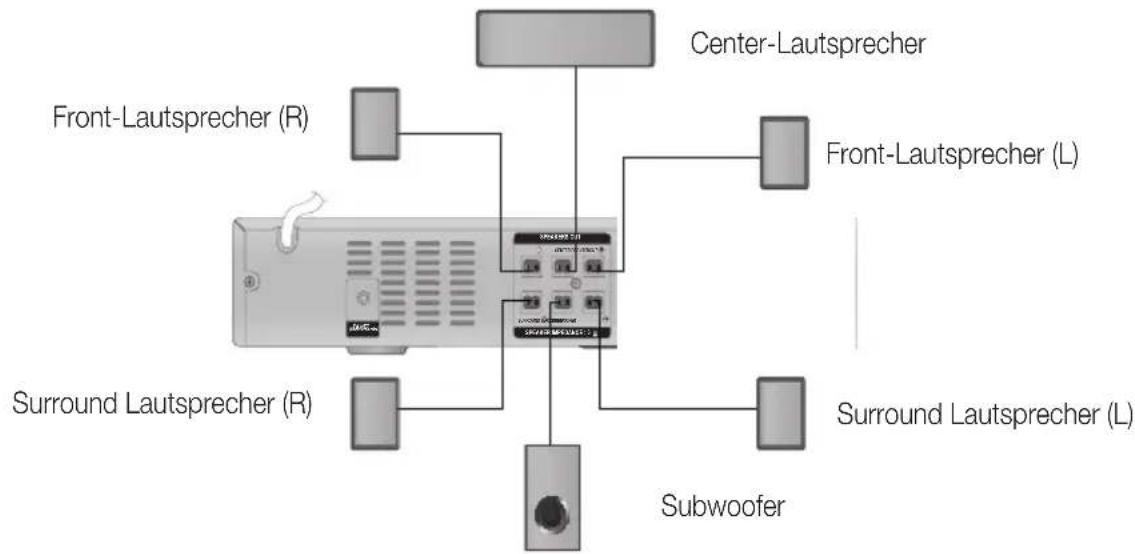

3. Beachten Sie beim Anschließen der Lautsprecher an der Rückseite des

Heimkino-Gerätes, dass die Farben der Stecker denen der Buchsen entsprechen.

• Weitere Informationen zu den HT-E355-Lautsprechern finden Sie auf Seite 14. Front-Lautsprecher (R) Surround Lautsprecher (R) Surround Lautsprecher (L) Front-Lautsprecher (L) Center-Lautsprecher Schwarz Rot Für das Modell HT-E350 Subwoofer Anschließen der Wandhalterung

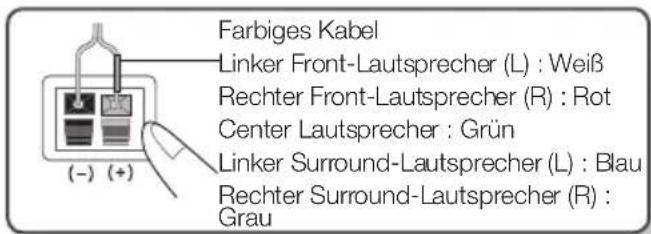

1. Das farbige Ende des Lautsprecherkabels an

(+) und das farblose Ende des Lautsprecherkabels an (-) anschließen.

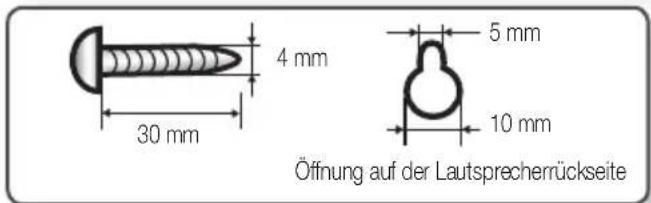

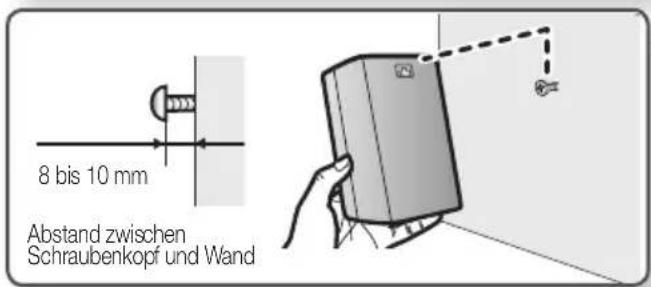

2. Schrauben bereitlegen (nicht mitgeliefert), die

in die Öffnung auf der Rückseite der Lautsprecher passen. Siehe nachfolgende Abbildungen.

3. Die Schrauben in der Wand befestigen und die

Lautsprecher an der Wand aufhängen. Farbiges Kabel Linker Front-Lautsprecher (L) : Weiß Rechter Front-Lautsprecher (R) : Rot Center Lautsprecher : Grün Linker Surround-Lautsprecher (L) : Blau Rechter Surround-Lautsprecher (R) : Grau 5 mm 10 mm Öffnung auf der Lautsprecherrückseite 30 mm 4 mm 8 bis 10 mm Abstand zwischen Schraubenkopf und Wand16 Deutsch Anschlüsse Deutsch 17 Fernsehgerät anschließenWählen Sie eine der zwei Methoden für den Anschluss an ein Fernsehgerät aus. METHOD 1 : HDMI Verbinden Sie den Ausgang HDMI OUT an der Rückseite des Heimkino-Geräts über ein HDMI-Kabel (nicht mitgeliefert) mit dem HDMI-Eingang des Fernsehgeräts. METHOD 2 : Composite Video Verbinden Sie mit Hilfe des beiliegenden Videokabels die VIDEO OUT (VIDEO-AUSGANGS-) Buchse an der Rückseite des Hauptgeräts mit der VIDEO IN (VIDEO-EINGANGS-) Buchse Ihres Fernsehgeräts. ✎ HINWEIS ` Folgende Auflösungen sind für die HDMI-Übertragung verfügbar: 576p (480p), 720p, 1080i/1080p. Informationen über die Auflösungseinstellung finden Sie auf Seite 20. ` Über den Composite-Ausgang gibt das Gerät Signale im Interlace Scan-Modus 576i (480i) aus. ` Nach dem Herstellen der Videoverbindung müssen Sie an Ihrem Fernsehgerät die die Videoeingangsquelle des Fernsehgeräts auswählen, an den Sie das Heimkino-Gerät angeschlossen haben. Schalten Sie zuerst dieses Heimkino-Gerät ein, bevor Sie die Videoeingangsquelle an Ihrem Fernsehgerät einstellen. Informationen, wie Sie die Videoeingangsquelle an Ihrem Fernsehgerät auswählen, finden Sie im Benutzerhandbuch des Fernsehgeräts. ! ACHTUNG ` Verbinden Sie das Heimkino-System nicht über einen Videorekorder. Videosignale, die über Videorekorder empfangen werden, können durch Urheberschutzsysteme beeinträchtigt werden, wodurch das Bild am Fernsehgerät verzerrt erscheint.

SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONT

SPEAKERS OUT SPEAKER IMPEDANCE : 3 VIDEO OUT FA NET (Only For Service) AUX IN FM ANT HDMI OUT METHODE 2 (mitgeliefert)METHODE 116 Deutsch Deutsch 17 02 Anschlüsse HDMI-FUNKTION Automatische HDMI-Erkennung Wenn Sie über ein Samsung Fernsehgerät verfügen, das die CEC-Funktion unterstützt, wird die Ausgabe des Videosignals automatisch in den HDMI-Modus eingestellt, wenn bei eingeschaltetem Gerät ein HDMI-Kabel angeschlossen wird.• HDMI (High Definition Multimedia Interface - Hochauflösende Multimedia-Schnittstelle)

• HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss. Das Heimkino-Gerät liefert mit Hilfe von HDMI ein digitales Bild- und Tonsignal, das von einem Fernsehgerät mit HDMI-Eingang in klaren Bildern wiedergegeben werden kann.• Beschreibung der HDMI-Verbindung - HDMI sendet ein rein digitales Signal an das Fernsehgerät. - Wenn das Fernsehgerät HDCP (High-bandwidth Digital Content Protection) nicht unterstützt, wird nur ein weißes Rauschen auf dem Bildschirm angezeigt.• Was ist HDCP?
• HDCP (High-bandwidth Digital Content Protection (Verschlüsselungssystem)) ist ein Kopierschutzverfahren für DVD- Inhalte, die über HDMI ausgegeben werden. Es ermöglicht eine sichere digitale Verbindung zwischen einer Videoquelle (PC, DVD usw.) und einem Anzeigegerät (Fernsehgerät, Projektor usw.). Der Inhalt wird im Quellgerät verschlüsselt, um unberechtigtes Kopieren zu verhindern. Anynet+ (HDMI-CEC) verwenden Anynet+ ist eine Funktion, die Ihnen die Möglichkeit bietet, andere Samsung AV-Geräte mit Ihrer TV-Fernbedienung von Samsung zu steuern. Sie können die Funktion Anynet+ verwenden, indem Sie dieses Heimkino-Gerät mit einem HDMI-Kabel an ein Samsung Fernsehgerät anschließen. Diese Funktion ist nur verfügbar, wenn Sie ein mit Anynet+ kompatibles SAMSUNG-Fernsehgerät verwenden.

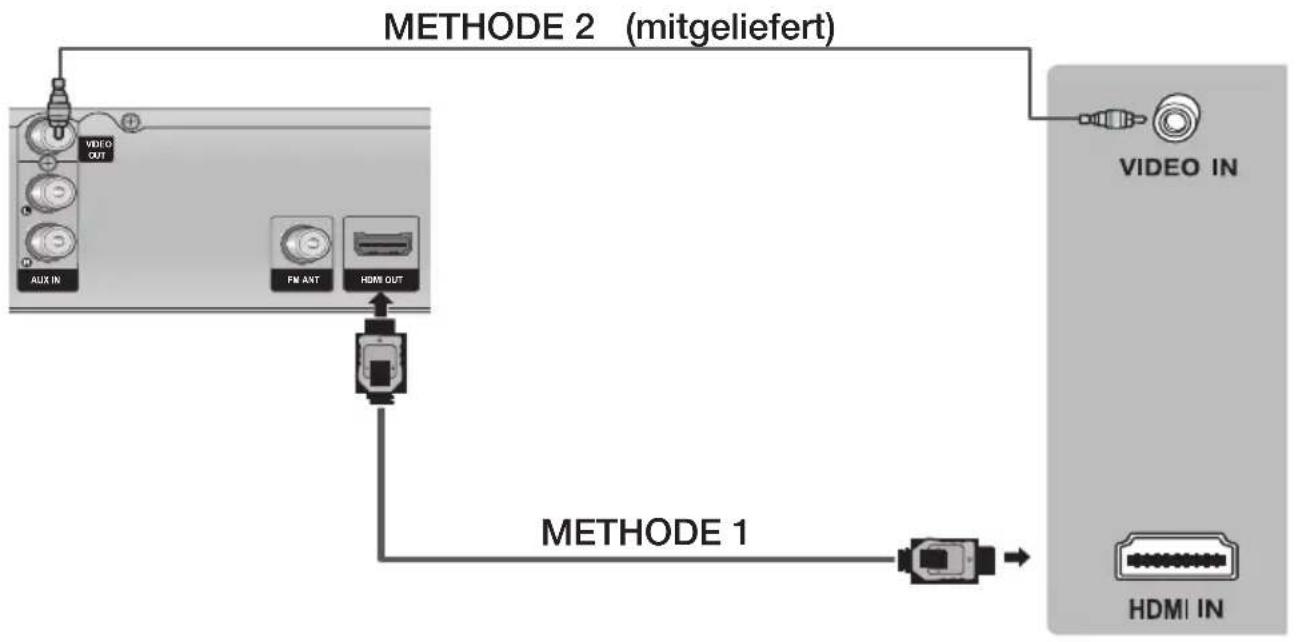

1. Schließen Sie das Heimkino-Gerät mit einem HDMI-Kabel an ein Samsung-Fernsehgerät an. (Siehe Seite 16.)

2. Konfigurieren der Anynet+-Funktion Ihres Fernsehgeräts. (Weitere Informationen hierzu finden Sie in der

Bedienungsanleitung Ihres Fernsehgeräts.) ✎ HINWEIS ` Einige Fernbedienungstasten werden von Anynet+ unterstützt. ` Diese Funktion steht nicht zur Verfügung, wenn das HDMI-Kabel CEC nicht unterstützt. ` Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise nicht zur Verfügung. Informationen dazu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. ` Überprüfen Sie, ob Ihr Fernsehgerät das Logo aufweist (Wenn das Logo vorhanden ist, wird die Anynet+-Funktion unterstützt).18 Deutsch Anschlüsse Deutsch 19 UKW-Antenne anschließen1. Verbinden Sie die mitgelieferte UKW-Antenne mit dem UKW-Antennenanschluss.

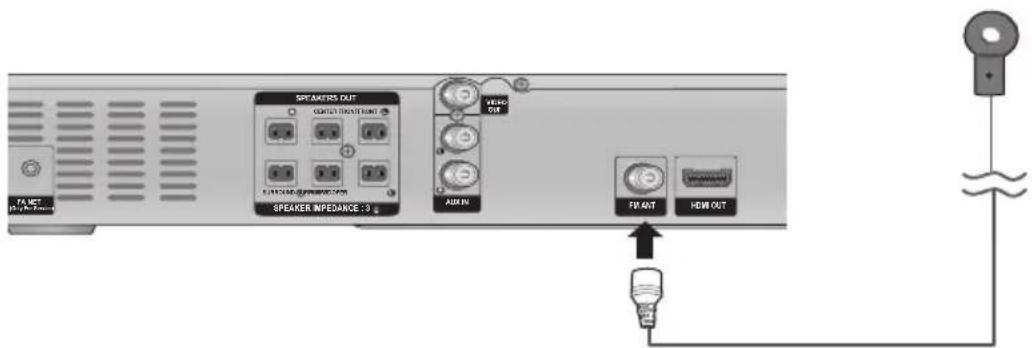

2. Bewegen Sie den Antennendraht langsam hin und her, bis Sie einen guten Empfang haben. Befestigen

Sie den Draht an der Wand oder einer anderen festen Fläche. ✎ HINWEIS ` Dieses Heimkino-Gerät empfängt keine MW-Übertragungen.UKW-Antenne (mitgeliefert)

SURROUND SURROUNDSUBWOOFERCENTER FRONTFRONTSPEAKERS OUTSPEAKER IMPEDANCE : 3VIDEO

OUT FA NET (Only For Service) AUX IN FM ANT HDMI OUT Andere Audiogeräte anschließen SURROUND SURROUND SUBWOOFER CENTER FRONTFRONT SPEAKERS OUT SPEAKER IMPEDANCE : 3 VIDEO OUT FA NET (Only For Service) AUX IN FM ANT HDMI OUT Audiokabel (nicht mitgeliefert)Falls das anzuschließende analoge Gerät nur über einen Audioausgang verfügt, schließen Sie entweder L oder R von AUX IN 2 an Weiß Rot VIDEOREKORDER AUX : Analoge Geräte anschließen Ein Beispiel für eine analoge Signalkomponente ist ein Videorekorder.

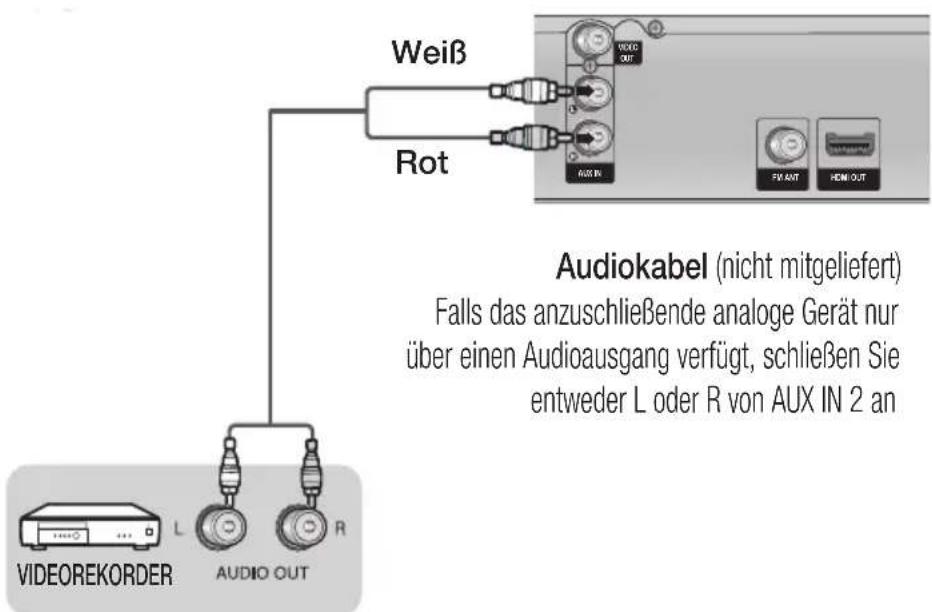

1. Verbinden Sie den Eingang AUX IN (Audio) auf der Rückseite des Heimkino-Geräts mit dem

Audioausgang der externen analogen Komponente.

• Achten Sie darauf, dass die Farben der Steckverbinder übereinstimmen.

2. Wählen Sie mit der Taste FUNCTION den Eingang AUX aus.

• Der Modus wechselt folgendermaßen:

DVD/CD ➞ ARC ➞ AUX ➞ USB ➞ FM

✎ HINWEIS ` Sie können den Videoausgang Ihres Videorekorders mit dem Fernsehgerät und die Audioausgänge des Videorekorders mit dem Heimkino-Gerät verbinden.18 Deutsch Deutsch 19 03 System-Setup Bevor Sie beginnen (Ersteinstellung) 1. Schließen Sie das Gerät an das Fernsehgerät an und drücken Sie die Taste POWER. Wenn das Gerät das erste Mal an ein Fernsehgerät angeschlossen ist, wird das Startmenü angezeigt. Move " Select Initial settings > On-Screen LanguageSelect a language for the on-screen displaysEnglish NederlandsFrançaisDeutschItaliano2. Wählen Sie mit den Tasten ▲▼ die gewünschte Sprache aus, und drücken Sie die EINGABE.3. Wählen Sie mit den Tasten ▲▼ das gewünschte Fernsehbildformat aus, und drücken Sie die EINGABE. ` Wenn das HDMI-Kabel mit dem Gerät angeschlossen ist, steht die Funktion Fernsehbildschirmformat nicht zur Verfügung. ✎ HINWEIS ` Wenn Sie unter Ersteinstellung keine bevorzugte Sprache eingestellt haben, wird beim nächsten Start des Geräts ein Sprachauswahlfenster angezeigt. ` Ihre Sprachauswahl wird für alle Menüs übernommen. Bildschirmmenü, Disk Menü, Audio, Untertitel ` Wenn Sie zum vorherigen Bildschirm zurückkehren möchten, die A(PREVIOUS) oder RETURN Taste drücken. ` Nachdem Sie eine Menü Sprache ausgewählt haben, können Sie diese ändern, indem Sie die STOP (@) Taste auf der Fernbedienung oder dem Hauptgerät mindestens 5 Sekunden lang gedrückt halten. Dabei darf sich keine Disk im Gerät befinden. ` Wird das Startmenü nicht auf dem Bildschirm angezeigt, lesen Sie im Abschnitt "Ersteinstellung" nach. (siehe Seite 23) Setup-Menü einstellen Die Schritte zur Einstellung eines Menüs sind vom jeweiligen Menü abhängig. Die in diesem Benutzerhandbuch dargestellte GUI (Grafische Benutzeroberfläche) kann je nach Firmware-Version unterschiedlich sein.

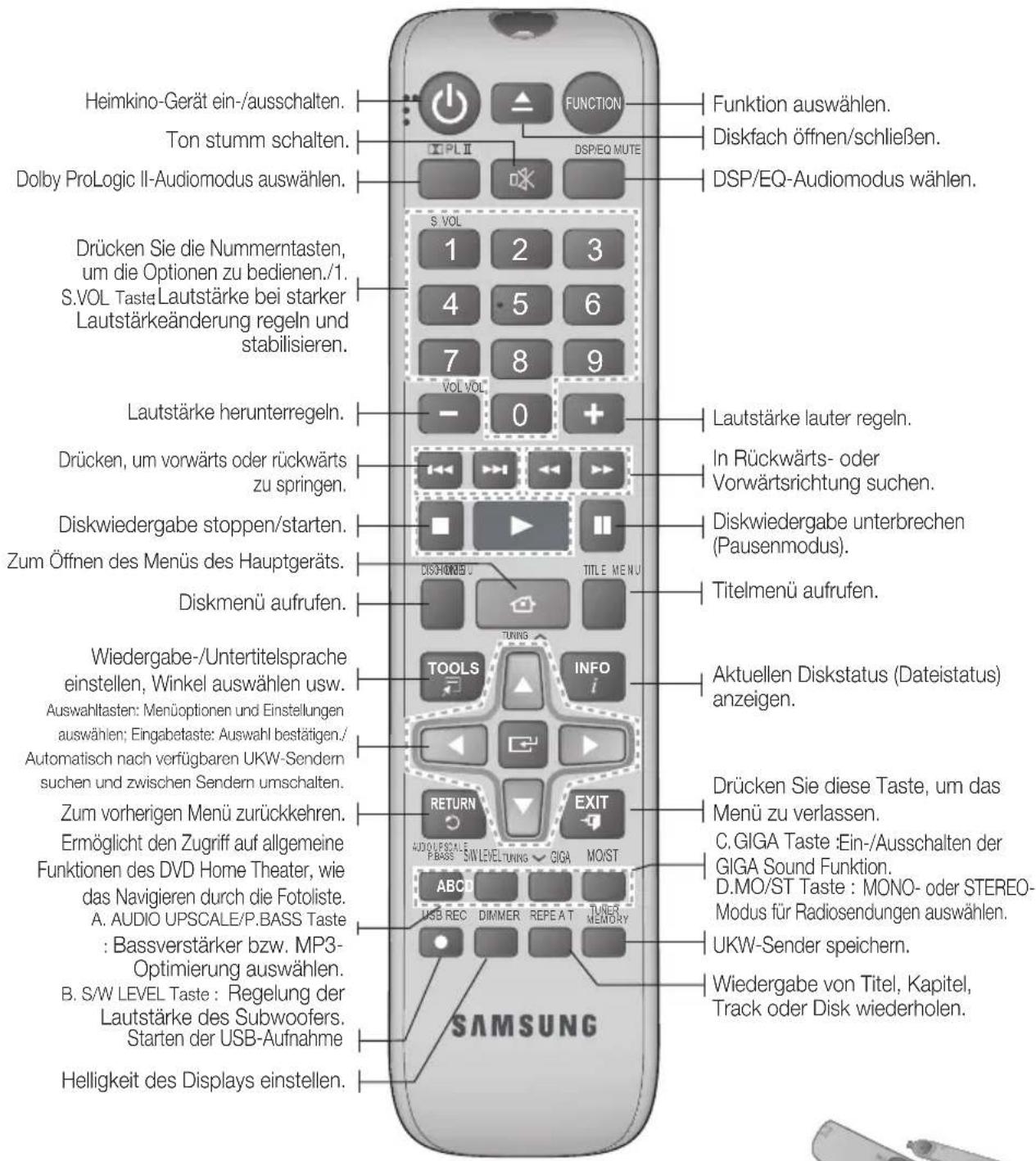

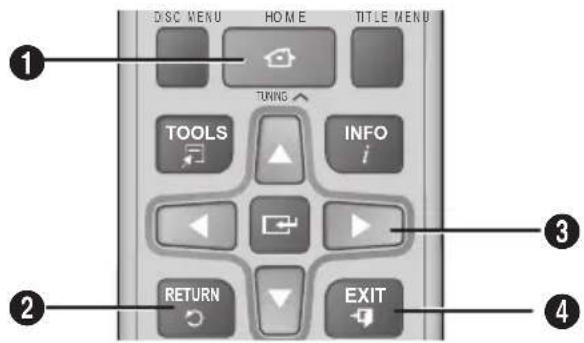

TASTE HOME: Zum anzeigen des hauptmenüs.

TASTE RETURN: Zum vorherigen Setup-Menü zurückkehren.

EINGABE und RICHTUNG Auswahltasten: zum auswählen von einstellungen und optionen. eingabetaste: zum bestätigen der ausgewählten einstellung oder option.

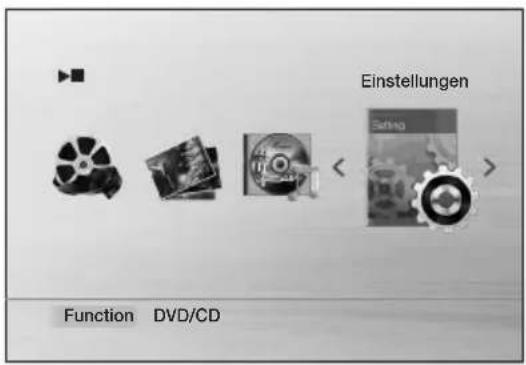

TASTE EXIT: Zum verlassen des menüs. Function DVD/CD Einstellungen

1. Drücken Sie die Taste POWER.

2. Wählen Sie mit den Tasten ◄ ► die Option, Einstellungen und drücken Sie die EINGABE.3. Wählen Sie mit den Tasten ▲▼ das gewünschte Menü aus, und drücken Sie die EINGABE.4. Wählen Sie mit den Tasten ▲▼ das gewünschte Untermenü aus, und drücken Sie die EINGABE.5. Wählen Sie mit den Tasten ▲▼ die gewünschte Option aus, und drücken Sie die EINGABE.

6. Drücken Sie die Taste EXIT, um das Menü zu

verlassen.20 Deutsch System-Setup Deutsch 21 DisplaySie können verschiedene Displayoptionen, z. B. Fernsehbildformat, Auflösung usw. konfigurieren.TV-BildformatSie haben die Möglichkeit, die Bildschirmeinstellungen je nach Art Ihres verwendeten Fernsehgeräts anzupassen.• 4:3 PassendSelbst wenn Sie ein Fernsehgerät mit Bildformat 4:3 verwenden, können Sie mit dieser Einstellung eine DVD im Breitbildformat 16:9 ansehen. Die schwarzen Bildschirmleisten oben und unten fallen weg (dabei wird der äußere rechte und linke Rand abgeschnitten).• 4:3 NormalMit dieser Einstellung können Sie selbst auf einem Fernsehgerät mit Bildformat 4:3 eine DVD im Breitbildformat 16:9 ansehen. Am oberen und unteren Bildschirmrand ist dann jeweils ein schwarzer Balken zu sehen.• 16:9 BreitMit dieser Einstellung können Sie das volle Breitbildformat 16:9 auf einem Breitbildfernsehgerät sehen. ✎ HINWEIS ` Bei der Verwendung von HDMI wechselt der Bildschirm automatisch in den 16:9-Breitbildmodus und die Funktion TV Aspect (TV-Bildformat) ist nicht aktiv. ` Wenn eine DVD das 4:3-Format aufweist, können Sie die DVD nicht im Breitbildformat anschauen. ` Da DVDs mit verschiedenen Bildformaten aufgenommen werden, unterscheidet sich die Wiedergabe je nach Software, Fernsehgerät und eingestelltem TV-Bildformat. BD Wise (Nur bei Samsung Produkten)BD Wise ist eine neue Funktion von Samsung, die beim Verbinden von Samsung Geräten zum Einsatz kommt. Wenn Sie Samsung Produkte mit BD-Wise über HDMI miteinander verbinden, wird automatisch die beste Auflösung eingestellt.• Ein : Die Originalauflösung der DVD wird direkt auf dem Fernsehgerät ausgegeben.• Aus : Die Ausgabeauflösung wird entsprechend der vorher eingestellten Auflösung, unabhängig von der Auflösung der Disk, beibehalten. ✎ HINWEIS ` Dadurch wird die Bildqualität entsprechend dem Inhalt (der Disk, DVD usw.), den Sie wiedergeben möchten, und entsprechend dem BD Wise-kompatiblen Samsung Fernsehgerät optimiert. ` Wenn Sie die Auflösung im BD Wise-Modus ändern möchten, müssen Sie BD Wise bereits vorher auf Off (Aus) setzen. ` BD Wise wird deaktiviert, wenn das Heimkino-Gerät an ein Gerät angeschlossen ist, das BD Wise nicht unterstützt. Auflösung Mit dieser Option wird die Ausgabeauflösung des HDMI-Videosignals festgelegt. Die Zahlenangaben 576p (480p), 720p, 1080i und 1080p beziehen sich auf die Anzahl der Zeilen in einem Videobild. Das i und das p stehen für interlace scan (Zeilensprungverfahren) bzw. progressive scan (progressive Abtastung).• 576p(480p) : Gibt Videobilder (progressive Abtastung) mit (480) Zeilen aus.• 720p : Gibt Videobilder (progressive Abtastung) mit 720 Zeilen aus.

• 1080i : Gibt Videobilder (Zeilensprungverfahren) mit 1080 Zeilen aus.
• 1080p : Gibt Videobilder (progressive Abtastung) mit 1080 Zeilen aus.• BD Wise : Bei Anschluss an das Fernsehgerät über HDMI wird mit der Funktion BD Wise automatisch die optimale Auflösung eingestellt. (Der Menüpunkt BD Wise erscheint nur, wenn BD Wise auf Ein gesetzt wurde.) ✎ HINWEIS ` Wenn der Anschluss über Composite Kabel erfolgt, wird nur eine Auflösung von 576i(480i) unterstützt. ` Je nach Fernsehgerät erscheint 1080P möglicherweise nicht.HDMI-FormatSie können die Farbeinstellung am HDMI-Ausgang optimieren. Wählen Sie einen angeschlossenen Gerätetyp aus.• Monitor : Bei Anschluss an einen Bildschirm über HDMI.• TV : Bei Anschluss an ein TV-Gerät über HDMI.Video AusgangssignalVerschiedene Länder verwenden verschiedene TV-Standards. Es kann zwischen NTSC und PAL ausgewählt werden.• NTSC : Sie können das NTSC-Videoformat einstellen.• PAL : Sie können das PAL-Videoformat einstellen.20 Deutsch Deutsch 2103 System-SetupAudio Lautsprech Ereinstellung LautsprechergrößeSie können in diesem Modus die Größe der Center- und Rücklautsprecher und auch den Testton festlegen.Einstellungen Beweg. " Wählen ' Zurück" Wählen ' ZurückLautsprech EreinstellungLautsprechergröße ▶BAL vornVerzögerun GszeitTestton : Aus• Für die Front Lautsprecher ist der Modus auf Klein eingestellt.• Für den Subwoofer ist der Modus auf Present eingestellt.• Für den Center- und die Surround-Lautsprecher kann zwischen den Einstellungen Klein oder Keine gewählt werden.- Klein: Diese Einstellung wählen, wenn Lautsprecher angeschlossen sind.- Kein: Diese Einstellung wählen, wenn keine Lautsprecher angeschlossen sind. ✎ HINWEIS ` Der Lautsprechermodus kann sich je nach Dolby Pro Logic und Stereo-Einstellungen unterscheiden.BAL vornSie können die Lautsprecherbalance und den Lautsprecherpegel für jeden Lautsprecher einzeln anpassen.Einstellungen Beweg. " Wählen ' ZurückBAL vorn Ändern " Wählen ' Zurück

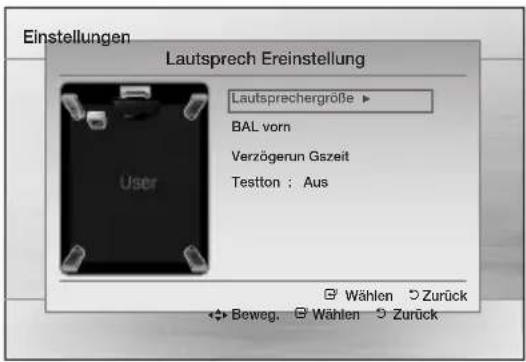

Drücken Sie die Tasten ▲▼, um die gewünschte Option auszuwählen und anzupassen. Drücken Sie die Tasten ◄►, um die Einstellungen anzupassen.Einstellen von Bal. vorne/Surr.-Abgl. ` Sie können einen Wert zwischen 0 und -6 auswählen. ` Die Lautstärke nimmt ab, je weiter sich der Wert -6 nähert. Einstellen der Lautstärke des Center/Surround/Subwoofer Lautsprechers ` Die Lautstärke kann stufenweise von +6 dB bis -6 dB geregelt werden. ` Der Ton wird lauter, je weiter sich die Einstellung +6 dB nähert und leiser, je weiter sie sich -6 dB nähert.VerzögerungszeitWenn die Lautsprecher nicht im gleichen Abstand von der Hörposition aufgestellt werden können, lässt sich für die Center- und Surround-Lautsprecher eine Verzögerung des Audiosignals einstellen. In diesem Modus kann auch der Test Ton eingestellt werden.Lautsprecher-Verzögerungszeit einstellenWenn der 5.1CH Surround Sound wiedergegeben wird, können Sie die beste Klangqualität genießen, wenn der Abstand zwischen Ihnen und jedem Lautsprecher gleich groß ist.Je nach Platzierung der Lautsprecher ist der Ton an verschiedenen Orten im Raum zeitversetzt zu hören. Um diese Unterschiede auszugleichen, können Sie für den Ton des Center-und der Surround-Lautsprecher einen Verzögerungseffekt einstellen.Einstellungen Beweg. " Wählen ' Zurück Ändern " Wählen ' ZurückVerzögerungszeitVorderseiteCenter : 00msSurround : 00msSubwoofer Testton : Aus ✎ HINWEIS ` Das Verzögerungszeitmenü ist nur dann aktiviert, wenn eine 5.1 Kanal-Audioquelle wiedergegeben wird. ` Sie können Center und Surround in diesem Modus nicht einstellen, wenn deren Lautsprechergröße auf KEIN eingestellt ist.22 Deutsch System-Setup Deutsch 23 Ideale Aufstellung der Center-LautsprecherDf: Entfernung zum Front-LautsprecherDc: Entfernung zum Center-LautsprecherDs: Entfernung zum Surround-LautsprecherAlle Lautsprecher sollten möglichst innerhalb dieses Kreises aufgestellt werden.Ideale Aufstellung der Surround-LautsprecherCenter-Lautsprecher einstellenIst die Entfernung Dc gleich oder länger als die Entfernung Df in der Abbildung, stellen Sie den Modus auf 0 ms.Andernfalls ändern Sie die Einstellung laut Tabelle.Df um ... größer als 0,00m 0,34m 0,68m 1,06m 1,40m 1,76mVerzöge-rungszeit00 ms 01 ms 02 ms 03 ms 04 ms 05 msEinstellen der Surround-LautsprecherIst die Entfernung Dc gleich oder größer als die Entfernung Ds in der Abbildung, stellen Sie den Modus auf 0 ms. Andernfalls ändern Sie die Einstellung laut Tabelle.Ds um ... größer als 0.00m 1.06m 2.11m 3.16m 3.62m 5.29mVerzöge-rungszeit00 ms 03 ms 06 ms 09 ms 12 ms 15 ms ✎ HINWEIS ` Bei PL II (Dolby Pro Logic II), kann u. U. die Verzögerungszeit für jeden Modus verschieden sein. ` Bei AC-3 kann die Verzögerungszeit auf Werte zwischen 00 und 15 mSek. eingestellt werden. ` Der Center-Kanal kann nur bei Disks mit 5.1-Sound angepasst werden.TesttonEinstellungen Beweg. " Wählen ' ZurückLautsprech EreinstellungLautsprechergrößeBAL vornVerzögerun GszeitTestton : Ein " Wählen ' ZurückÜberprüfen Sie mit der Funktion Testton die Lautsprecheranschlüsse.

• Wählen Sie mit den Tasten ◄► die Option Ein.

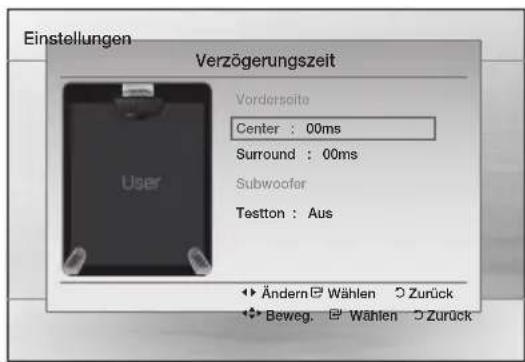

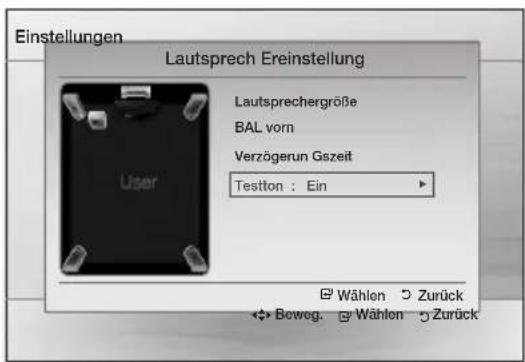

• Der Testton wird in dieser Folge ausgegeben: Vorne Links ; Center ; Vorne Rechts ; Surround Rechts ; Surround Links ; Subwoofer

• Um den Testton zu beenden, drücken Sie die EINGABE. DRC (Dynamic Range Compression) Mit dieser Funktion wird der Bereich zwischen größter und kleinster Lautstärke geregelt. Mithilfe dieser Funktion kommen Sie auch dann in den Genuss von Dolby Digital Sound, wenn Sie sich spät abends Filme mit niedriger Lautstärke ansehen.• Sie können entweder Voll, 6/8, 4/8, 2/8 oder Aus auswählen AUDIO-SYNC In Verbindung mit einem Digitalfernseher stimmt die Ton-Bild-Synchronisation möglicherweise nicht.Passen Sie in diesem Fall die Audio-Verzögerungszeit an, so dass der Ton zum Bild passt.• Sie können eine Audio-Verzögerungszeit zwischen 0 ms und 300 ms einstellen. Stellen Sie die Audio-Verzögerungszeit auf den optimalen Status.22 Deutsch Deutsch 2303 System-Setup Lautsprecherauswahl Die über das HDMI-Kabel übertragenen Audiosignale können zwischen Home Theater/TV-Lautsprecher umgeschaltet werden.• Home Theater : Es wird nur das Videosignal über das HDMI-Verbindungskabel gesendet. Die Audioausgabe erfolgt ausschließlich über die Lautsprecher des Heimkino-Geräts.• TV-Lautsprecher : Sowohl Video- als auch Audiosignale werden über das HDMI-Verbindungskabel gesendet. Die Audioausgabe erfolgt nur über die Lautsprecher Ihres TV-Geräts. ✎ HINWEIS ` Die Standardeinstellung dieser Funktion ist Home Theater. ` HDMI Audio wird automatisch als 2-Kanalton für die TV-Lautsprecher abgemischt. ` Wenn die TV Auswahl auf TV-Lautsprecher eingestellt ist, funktionieren PL II /DSP EQ/P.BASS/GIGA/S.VOL nicht. ` Wenn die Lautsprecherauswahl auf TV- Lautsprecher eingestellt ist, kann die Lautstärke nur über die Fernbedienung des Fernsehers geregelt werden. Benutzer-EQ Sie können die Equilizereinstellungen an Ihre Vorlieben anpassen.Einstellungen Beweg. " Wählen ' Zurück Zurücks. Einst. Beweg. ' ZurückBenutzer-EQ

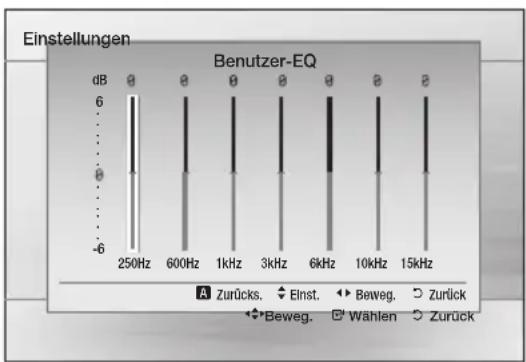

250Hz 600Hz 1kHz 3kHz 6kHz 10kHz 15kHz Audioausgabekanal (ARC) Um den Ton des Fernsehgeräts über die Heimkino Lautsprecher genießen zu können, benötigen Sie nur ein HDMI-Kabel.• Aus : Schaltet den Audioausgabekanal aus.• Auto : Wenn Ihr Fernsehgerät mit der Audioausgabekanal Funktion kompatibel ist, hören Sie den Ton des Fernsehgeräts über die Heimkinolautsprecher. ✎ HINWEIS ` Wenn Anynet+ (HDMI-CEC) auf Aus eingestellt ist, steht die Audioausgabekanal Funktion nicht zur Verfügung. ` Wenn Sie ein HDMI-Kabel ohne ARC (Audio Return Channel) Zertifikat verwenden (ohne Unterstützung der Audioausgabekanal Funktion) kann dies zu Kompatibilitätsproblemen führen. ` Die ARC-Funktion ist nur verfügbar, wenn ein ARC-fähiges Fernsehgerät angeschlossen ist.System Ersteinstellung Mithilfe der Werkeinstellungen, können Sie Sprache und Fernsehbildformat einstellen. ✎ HINWEIS ` Wenn das HDMI-Kabel an das Heimkino-Gerät angeschlossen ist, steht das Fernsehbildformat nicht zur Verfügung und wird automatisch auf 16:9 eingestellt. DivX(R)-Registrierung Zeigen Sie den DivX(R) VOD-Registrierungscode an, um DivX(R) VOD-Inhalte zu erwerben und wiederzugeben.

HINWEIS ` Diese Option wird nicht aktiviert, wenn Sie OK auswählen. Um diese Option zu aktivieren, müssen Sie DivX(R)-Deaktivierung aktivieren. ` Auch wenn Sie das System zurücksetzen, geht die DivX Registrierung nicht verloren. DivX(R) Deaktivierung Wählen Sie diese Option, um einen neuen Registriercode zu erhalten.24 Deutsch System-Setup Deutsch 25 SpracheSie können die Sprache auswählen, in der das Bildschirmmenü, Diskmenü usw. angezeigt werden soll. OSD-SpracheWählen Sie eine Sprache für die Textanzeige.Disc-MenüWählen Sie eine Sprache für das Diskmenü.AudioWählen Sie eine Sprache für die Wiedergabe der Disk.UntertitelWählen Sie eine Sprache für die Untertitel der Disk. Um eine nicht im Menü angezeigte Sprache einzustellen, wählen Sie für die Option Disc-Menü, Audio oder Untertitel die Einstellung Others (Andere) und geben den Sprachcode der gewünschten Sprache ein (siehe Seite 35).a Die Einstellung Others (Andere) steht für OSD-Sprache nicht zur Verfügung. ✎ HINWEIS ` Die ausgewählte Sprache wird nur dann verwendet, wenn sie von der Disk unterstützt wird.SicherheitDie Kindersicherung (Parental Lock) funktioniert in Verbindung mit DVDs, denen eine bestimmte Alterseinstufung zugewiesen wurde. Dies hilft Ihnen, die Kontrolle über die Art der Filme zu behalten, die sich Ihre Familie ansieht. Das Bewertungssystem umfasst 8 verschiedene Stufen. Sicherungsstufe Wählen Sie die Sicherungsstufe aus, die Sie einstellen möchten. Je höher die Stufe, desto schärfer ist die Alterseinstufung Wenn Sie beispielsweise Stufe 6 auswählen, werden Disks mit Stufe 7 und 8 nicht wiedergegeben.Geben Sie das Kennwort ein, und drücken Sie die EINGABE.- Die Standardeinstellung für das Kennwort ist „0000“.- Sobald die Einstellungen abgeschlossen sind, wird wieder der vorherige Bildschirm angezeigt. Passwort ändern Wählen Sie Ändern and geben Sie mit den Zifferntasten der Fernbedienung ein 4stelliges Passwort ein. Beweg. " Wählen ' ZurückEinstellungen Sicherungsstufe : Aus Passwort : Ändern

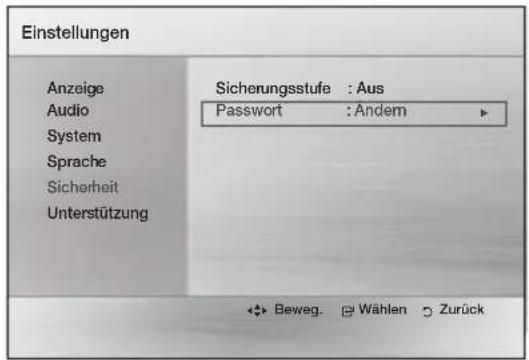

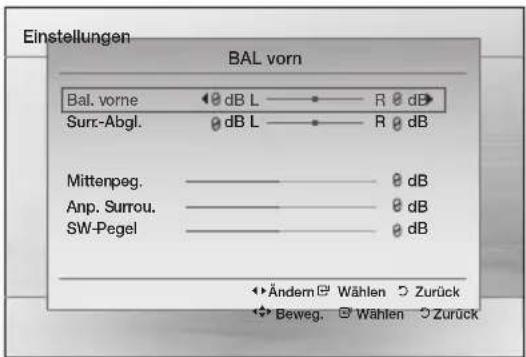

Anzeige Audio System Sprache Sicherheit Unterstützung Falls Sie Ihr Passwort vergessen haben1. Nehmen Sie die Disk aus dem Gerät.

2. Halten Sie die STOPP taste (@) auf der

Fernbedienung 5 Sekunden oder länger gedrückt. Alle Einstellungen werden auf die werkseitigen Standardeinstellungen zurückgesetzt.Unterstützung Produktinformationen Zum Anzeigen der Produktinformationen z.B. Modellcode, Softwareversion usw.24 Deutsch Deutsch 2504 GrundfunktionenDisk wiedergeben

1. Drücken Sie die Taste ÖFFNEN/SCHLIESSEN (^).

2. Legen Sie vorsichtig eine Disk mit der bedruckten Seite nach oben ein.3. Drücken Sie die Taste ÖFFNEN/SCHLIESSEN (^), um das Diskfach zu schließen. ✎ HINWEIS `Fortsetzungsfunktion: Wenn Sie die Wiedergabe anhalten, speichert das Gerät die aktuelle Disk-Position. Durch erneutes Drücken der WIEDERGABE wird die Wiedergabe an dieser Stelle fortgesetzt. (Diese Funktion ist nur bei DVDs verfügbar.) Drücken Sie während der Wiedergabe die STOPP taste zweimal, um die Fortsetzungsfunktion zu deaktivieren. `Wenn sich das Gerät im Pause-Modus befindet und länger als 3 Minuten am Heimkino-Gerät oder auf der Fernbedienung keine Taste gedrückt wird, wird in den STOPP-Modus gewechselt. `Der Startbildschirm richtet sich nach dem Diskinhalt und mag unterschiedlich erscheinen. `Raubkopien werden mit diesem Gerät nicht wiedergegeben, weil dadurch die CSS-Vorgaben (Content Scrambling System: ein Kopierschutzsystem) verletzt werden. Das Symbol zeigt einen ungültigen Tastendruck an. TV-Bildschirmschoner/Energiesparfunktion

• Wenn im Stopp- oder Wiedergabemodus (Musik) für mehr als 5 Minuten keine Taste betätigt wird, wird der Bildschirmschoner eingeschaltet.• Wenn sich der Player länger als 20 Minuten im Bildschirmschonermodus befindet, wird er automatisch ausgeschaltet. (Außer bei Musikwiedergabe)Audio-CDs und MP3/WMA-CDs wiedergeben Track01 1/17 0:15 / 3:59Function DVD/CD Repeat Wdg.-Modus1. Legen Sie eine Audio-CD (CD-DA) oder eine MP3-Disk in das Diskfach ein.• Von einer Audio-CD wird der erste Titel automatisch abgespielt. - Drücken Sie die Tasten [], um zum vorigen/nächsten Titel zu gelangen.• Bei einer MP3/WMA-Disk wählen Sie mit den Tasten ◄► die Option Musik, dann drücken Sie die EINGABE.- Wählen Sie mit den Tasten ▲▼◄► die gewünschte Datei aus, und drücken Sie die EINGABE.- Drücken Sie die Tasten(), um zu den vorherigen/nächsten Seiten zu gelangen.

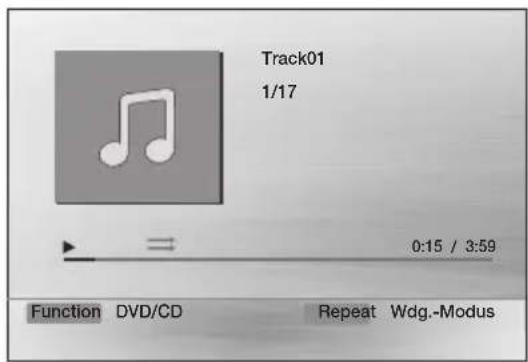

2. Drücken Sie die STOPP (@), um die Wiedergabe zu

beenden. ✎ HINWEIS ` Je nach Aufnahmemodus können manche MP3-/WMA-CDs möglicherweise nicht wiedergegeben werden. ` Das Inhaltsverzeichnis einer MP3-CD hängt vom Format der aufgenommenen MP3-/WMA-Titel ab. ` WMA-DRM-Dateien werden nicht wiedergegeben. ` Bei der Wiedergabe von MP3/WMA/CD, funktioniert die Nummerntasten nicht.26 Deutsch Grundfunktionen Deutsch 27 JPEG-Dateien wiedergebenMit einer digitalen Kamera oder einem Camcorder aufgenommene Bilder oder JPEG-Dateien von einem Computer können auf einer CD gespeichert werden und anschließend mit dem Heimkino-Gerät wiedergegeben werden.1. Legen Sie eine JPEG-Disk in das Diskfach ein.

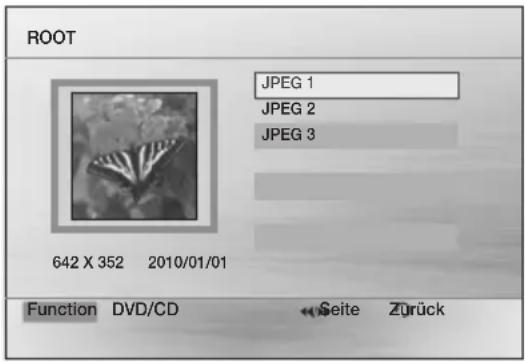

2. Wählen Sie mit den Tasten ◄► die Option Foto

aus, und drücken Sie dann die EINGABE.3. Wählen Sie mit den Tasten ▲▼ den gewünschten Ordner für die Wiedergabe aus, und drücken Sie dann die EINGABE.4. Wählen Sie mit den Tasten ▲▼ das gewünschte Foto für die Wiedergabe aus, und drücken Sie dann die EINGABE

• Die ausgewählte Datei wird wiedergegeben und die Diashow startet.• Um die Diashow anzuhalten, drücken Sie die PAUSE (#).• Sie können die vorherige/nächstei Datei sehen, indem Sie im Diashowmodus die Tasten ◄,► drücken.2010/01/01JPEG 1JPEG 2JPEG 3Function DVD/CD Seite Zurück642 X 352 ROOT Rotationsfunktion

Drücken Sie im Pausenmodus die Taste GRÜN (B) oder GELB (C).• Taste GRÜN (B): Drehen Sie das Bild 90° gegen den Uhrzeigersinn• Taste GELB (C): Drehen Sie das Bild 90° im Uhrzeigersinn. ✎ HINWEIS ` Die vom Gerät unterstützte maximale Auflösung beträgt 5120 x 3480 (oder 19,0 MPixel) für Dateien mit JPEG-Standard und 2048 x 1536 (oder 3,0 MPixel) für progressive Bilddateien.Wiedergabefunktion verwenden Suchlauf vorwärts/rückwärts dBAD Drücken Sie die Tasten () für die Suchfunktion.

) 1 ➞ ) 2 ➞ ) 3 ➞ ) 4 ✎ HINWEIS ` Im Suchmodus erfolgt keine Tonwiedergabe. ` Während des Bildsuchlaufs wird der Ton nur bei den Suchgeschwindigkeiten )1 und )2 wiedergegeben. Diese Funktion steht nur für Digital Audio CDs zur Verfügung. Überspringen von Szenen/Liedern dBAD Drücken Sie die Tasten [].• Bei jedem Drücken der Taste während der Wiedergabe wird das vorherige/nächste Kapitel oder Verzeichnis (Datei) bzw. der vorherige/nächste Titel abgespielt.• Ein aufeinanderfolgendes Überspringen von Kapiteln ist nicht möglich. Wiedergabe in Zeitlupe

Drücken Sie die PAUSE (#) und danach die Taste ) für die Zeitlupenwiedergabe.

*1 ➞*2 ➞*3 ✎ HINWEIS ` Im Zeitlupenmodus erfolgt keine Tonwiedergabe. ` Zeitlupenwiedergabe rückwärts ist nicht möglich.26 Deutsch Deutsch 2704 GrundfunktionenEinzelbildwiedergabe Drücken Sie wiederholt die PAUSE.• Jedes Mal, wenn Sie während der Wiedergabe diese Taste drücken, wird das jeweils nächste Einzelbild angezeigt. ✎ HINWEIS ` Bei der Einzelbildwiedergabe erfolgt keine Tonwiedergabe.Funktion 5-Minuten-Sprung Drücken Sie während der Wiedergabe die Taste ◄,►.• Bei jedem Drücken der Taste ►, macht die Wiedergabe einen 5-Minuten-Sprung vorwärts.• Bei jedem Drücken der Taste , macht die Wiedergabe einen 5-Minuten-Sprung rückwärts. ✎ HINWEIS ` Diese Funktion steht nur für DivX zur Verfügung, die eine Zeitinformation beinhalten.Diskmenü verwenden Sie können die Menüs für die Wiedergabesprache, Untertitelsprache, Profile usw. anzeigen.1. Drücken Sie während der Wiedergabe die Taste DISC MENU auf der Fernbedienung.2. Wählen Sie mit den Tasten ▲▼◄► die gewünschte Option aus, und drücken Sie die EINGABE. ✎ HINWEIS ` Die Menüeinstellungspunkte können je nach Disk variieren. Möglicherweise ist dieses Menü nicht verfügbar.Titelmenü verwenden Bei DVDs mit mehreren Titeln werden alle Filmtitel angezeigt.1. Drücken Sie während der Wiedergabe die Taste TITLE MENU auf der Fernbedienung.2. Wählen Sie mit den Tasten ▲▼◄► die gewünschte Option aus, und drücken Sie die EINGABE. ✎ HINWEIS ` Die Menüeinstellungspunkte können je nach Disk variieren. Möglicherweise ist dieses Menü nicht verfügbar.Wiedergabe wiederholen dBAD DVD/DivX wiederholenSie können einen Titel, ein Kapitel oder einen Abschnitt (A-B-Wiederholen) einer DVD/DivX wiederholen.Wiederhol. AUS 1. Drücken Sie während der DVD/DivX-Wiedergabe die Taste REPEAT auf der Fernbedienung.2. Wählen Sie mit den Tasten ▲▼ den gewünschten Wiederholmodus aus, und drücken Sie die EINGABE.3. Wählen Sie mit den Tasten ▲▼ AUS aus, um den Wiederholmodus wieder auszuschalten, und drücken Sie danach die EINGABE.

Titel ➞ Kapitel ➞ A - ➞ Aus

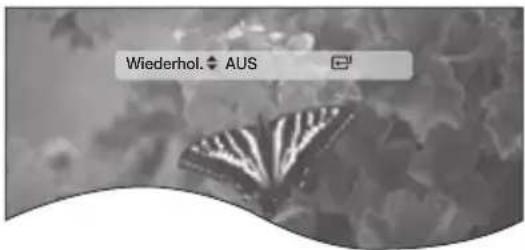

928 Deutsch Grundfunktionen Deutsch 29 CD/MP3 wiederholen1. Drücken Sie während der CD/ MP3-Wiedergabe wiederholt die Taste REPEAT, um den gewünschten Wiederholmodus auszuwählen.

(Wiederholung Aus ; Titel wiederholen ; Alle wiederholen ; Zufallswiedergabe ; Abschnitt A-B wiederholen

Wiederholung Aus ; Titel wiederholen ; Verz. wiederholen (Verzeichnis) ; Alle wiederholen ; Zufallswiedergabe) Abschnitt A-B festlegen und wiederholen

Sie können einen Abschnitt auf einer DVD oder CD festlegen und wiederholt wiedergeben.1. Drücken Sie während der Wiedergabe einer DVD oder CD die Taste REPEAT auf der Fernbedienung.2. Drücken Sie bei DVDs die Tasten ▲▼ um A- auszuwählen. Drücken Sie bei CDs wiederholt die Taste REPEAT bis das Symbol erscheint.3. Drücken Sie die EINGABE, um den Punkt zu markieren, an dem die Wiederholung starten soll (A). 4. Drücken Sie die EINGABE, um den Punkt zu markieren, an dem die Wiederholung stoppen soll (B).5. Um zur normalen Wiedergabe zurückzukehren, Bei DVDs, die REPEAT Taste und anschließend die

Tasten drücken, um AUS zu wählen. Bei CDs, die REPEAT Taste drücken, um auszuwählen. ✎ HINWEIS ` Die A-B-Wiederholungsfunktion steht nicht bei DivX-, MP3- oder JPEG-Disks zur Verfügung. Anzeige von Diskinformationen

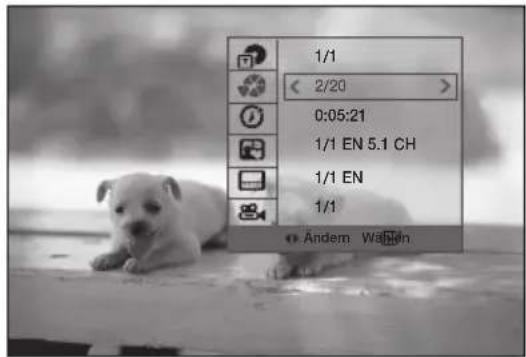

Ändern Wählen 1/1 2/20 0:05:211/1 EN 5.1 CH1/1 EN 1/1

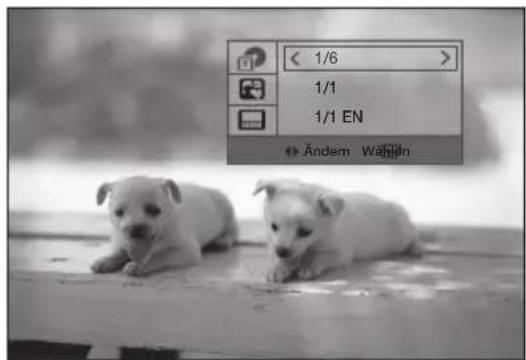

Ändern Wählen 1/6 1/1 1/1 EN1. Drücken Sie während der Wiedergabe die Taste TOOLS auf der Fernbedienung.2. Wählen Sie mit den Tasten ▲▼ den gewünschten Menüpunkt.3. Wählen Sie mit den Tasten ◄► die gewünschte Einstellung, und drücken Sie anschließend die EINGABE.- Sie können mit den Zifferntasten auf der Fernbedienung einige Optionen steuern.4. Drücken Sie die Taste TOOLS erneut, um Diskinformation auszublenden. ✎ HINWEIS ` Wenn Sie Inhalte über das Tools-Menü abspielen, sind abhängig vom Datenträger manche Funktionen möglicherweise nicht verfügbar. ` Je nach Art der Disk können Sie auch Dolby Digital oder Pro Logic auswählen. ` Einige Tools-Menüs können sich je nach Disks und Dateien unterscheiden. FUNCTION TV SOURCE POWER

928 Deutsch Deutsch 2904 GrundfunktionenTOOLS-Menü ` Titel ( ): Zum Auswählen des gewünschten Titels auf einem Datenträger, auf dem sich mehrere Titel befinden. Zum Beispiel: wenn sich mehr als ein Film auf einer DVD befindet, wird jeder Film als Titel erkannt. ` Kapitel ( ): DVDs werden meistens kapitelweise aufgenommen. So können bestimmte Kapitel leicht gefunden werden. ` Wiedergabezeitpunkt ( ): Ermöglicht die Wiedergabe eines Films ab einer bestimmten Stelle (Wiedergabezeitpunkt). Sie müssen die gewünschte Startzeit als Referenz eingeben. Bei einigen Datenträgern funktioniert die zeitbezogene Suchfunktion nicht. ` Audio ( ): Zeigt den Soundtrack (Wiedergabesprache) des Films an. Eine DVD kann bis zu 8 verschiedene Audiosprachen enthalten. ` Untertitel ( ): Zeigt die auf der Disk verfügbaren Untertitelsprachen an. Sie können eine Sprache auswählen oder die Untertitel vom Bildschirm ausblenden. Eine DVD kann bis zu 32 verschiedene Untertitelsprachen enthalten. ` Winkel ( ): Wenn eine Szene einer DVD aus mehreren Kamerawinkeln aufgenommen wurde, können Sie diese mit der Winkel-Funktion auswählen. Wiedergabesprache wählen

1. Drücken Sie die Taste TOOLS.2. Wählen Sie mit den Tasten ▲▼ AUDIO ( )

3. Mit Hilfe der _+ Tasten Sie die gewünschte

Audiosprache einstellen.• Je nachdem, welche Sprachen auf einer DVD zur Verfügung stehen, wird bei jedem Drücken der Taste eine andere Audio-Sprache ausgewählt. Untertitelsprache wählen

1. Drücken Sie die Taste TOOLS.2. Wählen Sie mit den Tasten ▲▼

3. Wählen Sie mit den _+ Tasten die gewünschte

Untertitelsprache aus.• Je nachdem, welche Sprachen auf einer DVD zur Verfügung stehen, wird bei jedem Drücken der Taste eine andere Untertitelsprache ausgewählt. ✎ HINWEIS ` Die Funktion zur Auswahl von Wiedergabe- und Untertitelsprache ist möglicherweise nicht bei allen Disktypen verfügbar.Untertitelfunktion

• Für die ordnungsgemäße Verwendung dieser Funktion müssen Sie über Erfahrung in der Videoextraktion und -bearbeitung verfügen.• Speichern Sie für die Verwendung der Untertitelfunktion die Untertiteldatei (*.smi) mit dem gleichen Dateinamen wie die DivX-Datei (*.avi) im gleichen Ordner ab. Beispiel. Hauptverzeichnis Samsung_007CD1.aviSamsung_007CD1.smi• Der Dateiname für die Untertiteldatei kann aus bis zu 100 alphanumerischen oder 50 ostasiatischen Zeichen (2-Byte-Zeichen, wie in Koreanisch und Chinesisch) bestehen.• Die Untertitel von DivX-Dateien sind: *.smi, *.sub, *.srt, über 148 kbyte wird nicht unterstützt. Winkel-Funktion

Mit dieser Funktion können Sie dieselbe Szene aus verschiedenen Winkeln ansehen.1. Drücken Sie die Taste TOOLS.2. Wählen Sie mit den Tasten ▲▼ WINKEL ( ) aus.3. Wählen Sie mit Hilfe der _+ Tasten den gewünschten Winkel aus. ✎ HINWEIS ` Diese Funktion steht nur für Disks mit Multi-Winkel-Aufnahmen zur Verfügung.30 Deutsch Grundfunktionen Deutsch 31 DIMMER Mit dieser Funktion können Sie die Helligkeit des Displays einstellen.Drücken Sie die Taste DIMMER.Tonmodus P.BASS Mit der Funktion P.BASS können tiefe Töne bzw. niedrige Frequenzen verstärkt werden.Die Funktion MP3 ENHANCE (MP3 optimieren) bietet bessere Klangqualität, indem die Sampling-Frequenz angehoben wird.Drücken Sie die Taste P.BASS.2-Kanal LPCM-QuellePOWER BASS ON POWER BASS OFFMP3-DateiMP3 ENHANCE ON ➞POWER BASS ON ➞POWER BASS OFF ✎ HINWEIS ` Die Funktion P.BASS ist nur bei 2-Kanal-LPCM-Datenquellen wie MP3, DivX, CD oder WMA verfügbar. ` Die Funktion MP3 ENHANCE (MP3 optimieren) ist nur für MP3-Dateien verfügbar. GIGA Die GIGA Sound Funktion verstärkt den Bass und verdoppelt ihn, damit Sie einen kraftvollen, realitätsnahen Klang zu erleben können. Die GIGA Sound Funktion betrifft nur die Klangwiedergabe über den Subwoofer.Drücken Sie die GIGA Taste. ✎ HINWEIS ` GIGA Sound funktioniert nur im Stereo LPCM Modus.

Sie können ebenfalls die S/W LEVEL Taste auf der Fernbedienung drücken und mit Hilfe der _ oder + Taste den Pegel des Subwoofers einstellen.Drücken Sie die S/W LEVEL Taste. S.VOL (INTELLIGENTE LAUTSTÄRKE) Durch diese Funktion wird die Lautstärke bei einer drastischen Lautstärkeänderung, z. B. durch das Umschalten auf einen anderen Kanal oder durch einen Szenenwechsel, geregelt und stabilisiert.Drücken Sie die Taste S.VOL.• Durch wiederholtes Drücken der Taste ändert sich die Einstellung wie folgt: SMART VOLUME ON

• DSP (Digital Signal Processor): Mit DSP-Modi können verschiedene akustische Umgebungen simuliert werden.• EQ : Sie können zwischen POPS, JAZZ, ROCK oder USER (BENUTZER) auswählen, um den Ton an das wiedergegebene Musikgenre anzupassen.Drücken Sie die Taste DSP/EQ.POPS, JAZZ, ROCK Abhängig vom Musikgenre können Sie POPS, JAZZ oder ROCK auswählen. USER Sie können den Klang, mit dem Sie Musik genießen wollen unter "EQ:USER" einstellen.Wenn Sie im Menü "EQ:USER" Eingabetaste drücken, erscheint ein Fenster, in dem Sie die EQ Einstellungen an Ihre Vorlieben anpassen können.STUDIOVermittelt den Klangeindruck eines Studios. CLUB Simuliert den Sound eines Danceclubs mit einem schlagenden Bass-Beat. HALL Bietet eine helle Klangstimme wie in einer Konzerthalle.MOVIEBietet das Gefühl als wäre man im Kino anwesend.CHURCHVermittelt den Eindruck, in einer großen Kirche zu sein. OFF Zum Auswählen für normalen Klang. ✎ HINWEIS ` Die DSP/EQ Funktion steht nur im Stereo Modus zur Verfügung. ` Die DSP/EQ Funktion steht bei der Wiedergabe von AC3 Signalen im 2.1 Kanalmodus nicht zur Verfügung. Dolby Pro Logic II-Modus Sie können den gewünschten Dolby Pro Logic II-Audiomodus auswählen.Drücken Sie die Taste PL II.MUSICGibt Klangeffekte beim Musikhören so wieder, als wären Sie bei einer Vorstellung.MOVIEFür eine besonders wirklichkeitsnahe Tonwiedergabe bei Filmen.PROLOGSie können eine 2-Kanal-Tonquelle in 5.1CH Surround Sound mit allen aktivierten Lautsprechern zuhören.- Ein bestimmter Lautsprecher kann je nach dem Eingangssignal möglicherweise nicht ausgegeben werden.MATRIXLiefert Mehrkanal-Surround-Sound.STEREODie Wiedergabe erfolgt nur über den vorderen linken und rechten Lautsprecher sowie über den Subwoofer. ✎ HINWEIS ` Wenn Sie den Modus Pro Logic II verwenden möchten, schließen Sie Ihr externes Gerät an die Buchsen L und R des Audioeingangs am Heimkino-Gerät an. Wenn Sie die Verbindung nur über eine Buchse (L oder R) herstellen, hören Sie keinen Raumklang. ` Die Funktion Pro Logic II steht nur im Stereo- Modus zur Verfügung. FUNCTIONTV SOURCEPOWERDVD RECEIVER/TV SLEEPDISC MENU MENUTITLE MENUMUTEREPEATVOLTUNING/CHTOOLSRETURNEXITINFO A B C D TUNER MEMORY

932 Deutsch Grundfunktionen Deutsch 33 Radio hören Mithilfe der Tasten auf der Fernbedienung

1. Wählen Sie mit der Taste FUNCTION die Option

FM aus.2. Stellen Sie den gewünschten Sender ein.• Gespeicherter Sender 1 : Sie müssen zuerst die Frequenz des gewünschten Senders speichern. Drücken Sie die STOPP (@) Taste, um PRESET auszuwählen und anschließend die TUNING/CH ( ) Taste, um den voreingestellten Sender auszuwählen.• Manuelle Sendersuche : Drücken Sie die STOPP (@) Taste, um MANUAL auszuwählen und anschließend die TUNING/CH ( ) Taste, um einen auf einer höheren oder niedrigeren Frequenz ausgestrahlten Sender auszuwählen.• Automatische Sendersuche : Drücken Sie die STOPP (@) Taste, um MANUAL auszuwählen und anschließend die TUNING/CH ( ) Taste, um das Frequenzband automatisch zu durchsuchen. Einstellen des Mono/Stereo-Modus Drücken die Taste MO/ST.• Bei jedem Drücken der Taste wird der Klang zwischen STEREO und MONO umgeschaltet.• An Orten mit geringer Empfangsleistung wählen Sie MONO für einen klaren, rauschfreien Empfang. Sender programmieren Beispiel: UKW-Frequenz 89.10 speichern.

1. Wählen Sie mit der Taste FUNCTION die Option

2. Stellen Sie mit den Tasten TUNING/CH ( ) die

Frequenz <89.10> ein.3. Drücken Sie die Taste TUNER MEMORY.• Eine Zahl blinkt auf dem Display.4. Drücken Sie die Tasten TUNING/CH ( ), um den Programmplatz für die Speicherung auszuwählen.• Sie können bis zu 15 Sender speichern.

5. Drücken Sie die Taste TUNER MEMORY erneut.

• Drücken Sie die Taste TUNER MEMORY, solange der Programmplatz noch im Display angezeigt wird.• Dann wird die Anzeige des Programmplatzes im Display ausgeblendet und der Sender ist gespeichert.6. Wiederholen Sie für die Programmierung weiterer Sender die Schritte 2 bis 5.32 Deutsch Deutsch 3305 ZusatzfunktionenUSB-Funktion Mediendateien über den USB- Host-Anschluss wiedergeben Sie können Mediendateien wie Bilder, Filme und Musik, die Sie auf einem MP3-Player, einem USB-Speichergerät oder einer Digitalkamera gespeichert haben, mit dem Heimkino-Gerät in guter Qualität wiedergeben. Verbinden Sie dafür das Speichermedium mit dem USB-Anschluss des Heimkino-Systems.5V 500mA1. Schließen Sie das USB-Gerät an den USB-Anschluss an der Vorderseite des Heimkino-Systems an.

2. Wählen Sie mit der Taste FUNCTION die Option

USB aus.• Auf dem Display wird kurz USB angezeigt.

3. Drücken Sie die _+ Tasten, um Videos, Musik

oder Foto auszuwählen.- Wählen Sie eine Datei für die Wiedergabe.USB-Gerät sicher entfernenUm die gespeicherten Daten auf Ihrem USB-Gerät nicht zu beschädigen, müssen Sie das Gerät sicher entfernen, bevor Sie das USB-Kabel abziehen.• Drücken Sie die Taste GELB (C).- Die Anzeige REMOVE wird im Display eingeblendet. • Entfernen Sie das USB-Kabel. ✎ HINWEIS ` Wenn Sie Ihre Musikdateien über das Heimkino-System im 5.1-Kanal-Klang hören möchten, stellen Sie den Dolby Pro Logic II-Modus auf Matrix. (Siehe Seite 31) ` Entfernen Sie das USB-Kabel langsam vom USB-Anschluss. Andernfalls kann den USB-Anschluss beschädigt werden.USB AufnahmeWährend Sie CD-DA (Compact Disc Digital Audio) abspielen, einen UKW-Sender hören oder Audiosignale über ein externes Gerät empfangen, können Sie die Audioquelle mit Hilfe der USB Aufnahme Funktion auf einem USB-Speicher speichern.Beisp.: USB-Aufnahme einer Audio-CD-DA1. Schließen Sie das USB-Gerät an Ihr Gerät an.2. Legen Sie die Audio-CD in die CD-Lade ein.3. Drücken Sie die USB REC Taste auf der Fernbedienung.• Um die Aufnahme des aktuellen Titels zu starten, die USB REC Taste auf der Fernbedienung drücken, während das System gerade ein Lied wiedergibt oder vorübergehend gestoppt wurde.• Um alle Titel auf der CD zu kopieren, die USB REC Taste auf der Fernbedienung gedrückt halten. - Es wird "FULL RECORDING" auf dem Display angezeigt und die Aufnahme startet.

4. Drücken Sie die Taste STOPP (@) Taste, um die

Aufnahme zu beenden.• Wenn die USB Aufnahme einer CD abgeschlossen ist, erscheint ein neuer Ordner mit dem Namen "RECORDING" auf dem USB-Laufwerk. Der Inhalt wird im MP3-Format in dem Ordner gespeichert.• Wenn die USB Aufnahme einer Radiosendung oder über den AUX-Anschluss abgeschlossen ist, erscheint ein neuer Ordner mit dem Namen "TUNER RECORDING" bzw. "AUX RECORDING" auf dem USB-Laufwerk. Der Inhalt wird im MP3-Format in dem Ordner gespeichert. ✎ HINWEIS ` Unterbrechen Sie während der USB Aufnahme nicht die USB-Verbindung oder die Stromversorgung. Andernfalls können Daten beschädigt werden. Um die USB-Aufnahme anzuhalten, die STOPP Taste drücken und entfernen Sie das USB-Gerät, nachdem das System die CD-Wiedergabe vollständig angehalten hat. ` Wenn Sie die USB-Verbindung während der USB- Aufnahme trennen, schaltet sich das System aus und Sie können die aufgenommene Datei nicht löschen. ` Wenn Sie das USB-Gerät während der Wiedergabe einer CD an das System anschließen, hält das System die Wiedergabe vorübergehend an und setzt sie anschließend fort. ` Wenn die Aufnahmedauer weniger als 5 Sekunden beträgt, wird keine Datei erstellt. ` Die USB-Aufnahme ist nur möglich, wenn das USB-Gerät mit dem FAT-Dateisystem formatiert ist. (Das NTFS-Dateisystem wird nicht unterstützt.) ` Das Audiosignal wird während der USB-Aufnahme einer CD nicht wiedergegeben. ` Wenn die Lautsprecherauswahl auf TV-Lautsprecher eingestellt ist, wird die USB-Aufnahme Funktion nicht unterstützt.34 Deutsch Sonstige Informationen Deutsch 35 Fehlerbehebung Ziehen Sie die folgende Tabelle zu Rate, wenn das Gerät nicht ordnungsgemäß funktioniert. Wenn das bei Ihnen auftretende Problem nicht aufgeführt ist oder die u. a. Anweisungen zu keiner Lösung führen, schalten Sie das Gerät aus, ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an einen autorisierten Händler vor Ort oder an den Samsung-Kundendienst. Problem Überprüfen/Beheben Die Disk wird nicht ausgegeben.• Ist der Netzstecker an eine Steckdose angeschlossen?• Schalten Sie das Gerät aus und wieder ein.Die Wiedergabe startet nicht.• Überprüfen Sie den Regionalcode der DVD. Im Ausland gekaufte DVDs werden möglicherweise nicht abgespielt.• CD-ROMs und DVD-ROMs können mit diesem Heimkino-System nicht wiedergegeben werden.• Vergewissern Sie sich, dass die Einstellung zur Alterseinstufung korrekt ist.Die Wiedergabe startet nicht sofort, wenn die Taste Wiedergabe/Pause gedrückt wird.• Verwenden Sie eine verformte oder zerkratzte Disk?• Reinigen Sie die Disk.Es wird kein Ton wiedergegeben. • Während der schnellen und langsamen Wiedergabe sowie bei der Einzelbildwiedergabe wird kein Tonsignal wiedergegeben.• Sind die Lautsprecher korrekt angeschlossen? Sind die Lautsprechereinstellungen korrekt?• Ist die Disk schwer beschädigt?Es wird nur über einige der 6 Lautsprecher ein Ton ausgegeben.• Bei bestimmten DVDs wird der Ton nur für die Front-Lautsprecher ausgegeben.• Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind.• Stellen Sie die Lautstärke ein.• Wenn Sie eine CD oder Radio hören bzw. fernsehen, wird der Ton nur für die vorderen Lautsprecher ausgegeben. Sie können die Option „PROLOG“ auswählen, indem Sie die Taste PL II (Dolby Pro Logic II) auf der Fernbedienung drücken, um all 6 Lautsprecher zu verwenden.Kein Dolby Digital 5.1-Kanal-Raumklang wird erreicht. Ist die Disk mit „Dolby Digital 5.1 CH“ gekennzeichnet? Dolby Digital 5.1-Kanal-Raumklang wird nur erreicht, wenn die Disk mit 5.1-Kanal-Klang aufgenommen wurde.• Ist die Audio-Sprache in der Informationsanzeige korrekt als Dolby Digital 5.1-CH eingestellt?Die Fernbedienung funktioniert nicht.• Wird die Fernbedienung innerhalb der Betriebsreichweite und mit dem richtigen Winkel zum Gerät verwendet?• Sind die Batterien leer?• Haben Sie den richtigen Modus gewählt (RECEIVER DVD/TV)?• Die Disk dreht sich, es wird jedoch kein Bild angezeigt.• Die Bildqualität ist schlecht, und das Bild ist instabil.• Ist das Fernsehgerät eingeschaltet?• Sind die Videokabel korrekt angeschlossen?• Ist die Disk verschmutzt oder beschädigt?• Eine Disk mit Fabrikationsfehlern kann ggf. nicht korrekt wiedergegeben werden.\Wiedergabe- und Untertitelsprache können nicht ausgewählt werden.• Nicht alle Disks enthalten mehrere Wiedergabe- oder Untertitelsprachen.Der Disk/Titel-Menü-Bildschirm wird nicht angezeigt, obwohl die Disk/Titel-Funktion ausgewählt ist.• Verwenden Sie eine Disk, die keine Menüs enthält?Das Bildformat kann nicht geändert werden. • Sie können 16:9-DVDs in den Formaten 16:9-BREITBILD-Modus, 4:3-LETTER BOX-Modus oder 4:3-PAN SCAN-Modus wiedergeben, aber 4:3-DVDs können nur im Format 4:3 wiedergegeben werden. Prüfen Sie die Beschriftung der DVD-Hülle, und wählen Sie die entsprechende Funktion aus. Sonstige Informationen34 Deutsch Deutsch 35 06 Sonstige Informationen Sprachcode-Liste Geben Sie für die Optionen Disc-Menü, Audio und Untertitel den Sprachcode der gewünschten Sprache ein. (Siehe Seite 24). Code Sprache Code Sprache Code Sprache Code Sprache Code Sprache Code Sprache1027 Afar 1142 Greek 1239 Interlingue 1345 Malagasy 1482 Kirundi 1527 Tajik 1028 Abkhazian 1144 English 1245 Inupiak 1347 Maori 1483 Romanian 1528 Thai 1032 Afrikaans 1145 Esperanto 1248 Indonesian 1349 Macedonian 1489 Russian 1529 Tigrinya 1039 Amharic 1149 Spanish 1253 Icelandic 1350 Malayalam 1491 Kinyarwanda 1531 Turkmen 1044 Arabic 1150 Estonian 1254 Italian 1352 Mongolian 1495 Sanskrit 1532 Tagalog 1045 Assamese 1151 Basque 1257 Hebrew 1353 Moldavian 1498 Sindhi 1534 Setswana 1051 Aymara 1157 Persian 1261 Japanese 1356 Marathi 1501 Sangro 1535 Tonga 1052 Azerbaijani 1165 Finnish 1269 Yiddish 1357 Malay 1502 Serbo-Croatian 1538 Turkish 1053 Bashkir 1166 Fiji 1283 Javanese 1358 Maltese 1503 Singhalese 1539 Tsonga 1057 Byelorussian 1171 Faeroese 1287 Georgian 1363 Burmese 1505 Slovak 1540 Tatar 1059 Bulgarian 1174 French 1297 Kazakh 1365 Nauru 1506 Slovenian 1543 Twi 1060 Bihari 1181 Frisian 1298 Greenlandic 1369 Nepali 1507 Samoan 1557 Ukrainian 1069 Bislama 1183 Irish 1299 Cambodian 1376 Dutch 1508 Shona 1564 Urdu

Bengali; Bangla 1186 Scots Gaelic 1300 Canada 1379 Norwegian 1509 Somali 1572 Uzbek 1067 Tibetan 1194 Galician 1301 Korean 1393 Occitan 1511 Albanian 1581 Vietnamese 1070 Breton 1196 Guarani 1305 Kashmiri 1403 (Afan) Oromo 1512 Serbian 1587 Volapuk 1079 Catalan 1203 Gujarati 1307 Kurdish 1408 Oriya 1513 Siswati 1613 Wolof 1093 Corsican 1209 Hausa 1311 Kirghiz 1417 Punjabi 1514 Sesotho 1632 Xhosa 1097 Czech 1217 Hindi 1313 Latin 1428 Polish 1515 Sundanese 1665 Yoruba 1103 Welsh 1226 Croatian 1326 Lingala 1435 Pashto, Pushto 1516 Swedish 1684 Chinese 1105 Danish 1229 Hungarian 1327 Laothian 1436 Portuguese 1517 Swahili 1697 Zulu 1109 German 1233 Armenian 1332 Lithuanian 1463 Quechua 1521 Tamil 1130 Bhutani 1235 Interlingua 1334Latvian, Lettish Rhaeto-Romance1525 Tegulu Problem Überprüfen/Beheben

• Das Heimkino-System funktioniert nicht. (Beispiel: Es erfolgt keine Stromzufuhr oder die Tasten an der Gerätevorderseite funktionieren nicht oder es ist ein komisches Geräusch zu hören.)

• Das Gerät funktioniert nicht einwandfrei.

• Halten Sie die STOPP (@) auf der Fernbedienung für mindestens 5 Sekunden gedrückt, ohne dass eine Disk eingelegt ist (Wiederherstellungsfunktion). Bei Verwendung der RESET-Funktion (Wiederherstellungsfunktion) gehen alle gespeicherten Einstellungen verloren. Verwenden Sie diese Funktion nur, wenn dies erforderlich ist. Das Kennwort, das zur Einstellung der Alterseinstufung erforderlich ist, wurde vergessen.

• Wenn die Meldung „NO DISC“ auf der Anzeige des Geräts erscheint, halten Sie die STOPP (@) auf der Fernbedienung länger als 5 Sekunden gedrückt. Auf dem Bildschirm erscheint „INIT”, und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. Drücken Sie danach die Taste POWER. Bei Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren. Verwenden Sie diese Funktion nur, wenn dies erforderlich ist. Ich kann keine Radiosendungen empfangen.

• Ist die Antenne richtig angeschlossen?

• Installieren Sie bei einem schwachen Antennensignal eine externe UKW-Antenne an einem Ort mit gutem Empfang.36 Deutsch Sonstige Informationen Deutsch 37 Technische Daten AllgemeinGewicht 2.04 kgAbmessungen 430 (B) x 61 (H) x 230 (T) mmBetriebstemperaturbereich +5°C~+35°CZulässiger Luftfeuchtigkeitsbereich 10 % bis 75 %UKW-EMPFÄNGERSignal/Rauschabstand 60 dBVerwendbare Empfindlichkeit 10 dBKlirrfaktor (Total Harmonic Distortion) 1 % Disk DVD (Digital Versatile DiscLesegeschwindigkeit: 3,49 bis 4,06 m/sSpieldauer (Einseitig, Single Layer Disc): 135 Min.12 cm (Compact Disc)Lesegeschwindigkeit: 4,8 bis 5,6 m/sMaximale Spieldauer: 74 Min.CD: 8 cm (Compact Disc)Lesegeschwindigkeit: 4,8 bis 5,6 m/Sek.Maximale Spieldauer: 20 Min.Videoausgang Composite Video576i(480i)1 Kanal: 1,0 Vss (75 Ω)Video/Audio HDMI 1080p, 1080i, 720p, 576p(480p) Verstärker Ausgangsleistung der Front-Lautsprecher 2 x 35 W (3

Ausgangsleistung des Center-Lautsprechers 95 W (3

Ausgangsleistung der Surround Lautsprecher 2 x 35 W (3

Ausgangsleistung des Subwoofers 95 W (3

Frequenzbereich 20 Hz ~ 20 kHz Signal/Rauschabstand 65 dB Kanaltrennung 60 dB Eingangsempfindlichkeit (AUX) 800 mV *: Nominalwert- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.- Gewicht und Abmessungen können von den Angaben abweichen.- Änderungen der technischen Daten und des Geräte-Designs vorbehalten.- Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Typenschild am Produkt.36 Deutsch Deutsch 37 06 Sonstige Informationen HT-E350 LautsprecherLautsprechersystem5.1-LautsprechersystemImpedanzFrequenzbereichSchalldruckNenneingangsspannungMaximale EingangsspannungAbmessungen (B x H x T)Gewicht HT-E355 LautsprecherLautsprechersystem5.1-LautsprechersystemImpedanzFrequenzbereichSchalldruckNenneingangsspannungMaximale EingangsspannungAbmessungen (B x H x T)GewichtFront: 0,3 Kg, Center : 0,46 KgSurround : 0,32 Kg, Subwoofer : 2,89 KgFront/Surround : 89 x 1053 x 63 mm (Ständerfuß : 229 x 229)Center : 228 x 77 x 70 mm Subwoofer : 154 x 299 x 285 mmFront/Surround : 2,93 Kg, Center : 0,49 Kg Subwoofer : 2,89 KgFront 3 Ω 140Hz~20KHz86dB/W/M 35W 70W Center 3 Ω 140Hz~20KHz86dB/W/M 95W 190W Subwoofer 3 Ω 20Hz~160Hz88dB/W/M 95W 190W Surround 3 Ω 140Hz~20KHz86dB/W/M 35W 70W Front 3 Ω 140Hz~20KHz86dB/W/M 35W 70W Center 3 Ω 140Hz~20KHz86dB/W/M 95W 190W Subwoofer 3 Ω 20Hz~160Hz88dB/W/M 95W 190W Surround 3 Ω 140Hz~20KHz86dB/W/M 35W 70W Front : 77 x 107 x 68 mmSurround : 77 x 107 x 68 mmCenter : 228 x 77 x 70 mmSubwoofer : 154 x 299 x 285 mm38 Deutsch Deutsch 39 OpenSSL Lizenz Der OpenSSL Toolkit unterliegt einer doppelten Lizenz, d.h. sowohl die Bedingungen der OpenSSL Lizenz als auch die ursprüngliche SSLeay Lizenz gelten für das Toolkit. Die aktuellen Lizenztexte finden Sie weiter unten. Genau genommen handelt es sich bei beiden Lizenzen um BSD OpenSource Lizenzen. Falls Sie Fragen bezüglich der OpenSSL Lizenz haben, wenden Sie sich bitte an openssl-core@openssl.org. OpenSSL Lizenz Copyright (c) 1998-2007 The OpenSSL Project. Alle Rechte vorbehalten. Eine Verbreitung in Form von Quell- oder binärem Code, mit oder ohne Veränderungen ist unter der Bedingung zulässig, dass die folgenden Bedingungen erfüllt sind:

1. Bei der Verbreitung des Quellcodes müssen die oben genannte Urheberrechtnotiz, die hier genannten

Bedingungen und die folgende Haftungsausschlußklausel enthalten sein.

2. Bei der Verbreitung in binärer Form, müssen in der Dokumentation und/oder anderem mit der vertriebenen

Software mitgelieferten Material die oben genannte Urheberrechtnotiz, die hier genannten Bedingungen und die folgende Haftungsausschlußklausel enthalten sein.

3. Sämtliches Werbematerial, in dem die Funktionen oder die Verwendung dieser Software beschrieben wird,

müssen die folgende Erklärung beinhalten: "Dieses Produkt enthält Software, die vom OpenSSL Project für die Verwendung mit dem OpenSSL Toolkit entwickelt wurde. (http://www.openssl.org/)"

4. Die Namen "OpenSSL Toolkit" und "OpenSSL Project" dürfen ohne eine vorherige schriftliche Genehmigung

nicht verwendet werden, um für Produkte zu werben, die von dieser Software abgeleitet wurden. Um eine schriftliche Genehmigung zu erhalten, wenden Sie sich bitte an openssl-core@openssl.org.

5. Von dieser Software abgeleitete Produkte dürfen nicht ohne eine vorherige schriftliche Genehmigung von

OpenSSL Project "OpenSSL" genannt oder "OpenSSL" in ihrem Namen führen

6. Verbreitungen jeglicher Art müssen die folgende Erklärung enthalten: "Dieses Produkt enthält Software, die

vom OpenSSL Project für die Verwendung mit dem OpenSSL Toolkit entwickelt wurde (http://www.openssl. org/)". DIESE SOFTWARE WIRD VOM OpenSSL PROJECT IN DER VORLIGENDEN FORM ZUR VERFÜGUNG GESTELLT UND ALLE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, WIE UNTER ANDEREM DIE GARANTIE DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN NICHT ERTEILT. IN KEINEM FALL KANN OpenSSL PROJECT ODER IHRE MITWIRKENDEN FÜR IRGENDWELCHE DIREKTEN, INDIREKTEN, ZUFÄLLIGEN, AUSSERORDENTLICHEN, EXEMPLARISCHEN ODER FOLGESCHÄDEN (WIE UNTER ANDEREM FÜR DIE BESCHAFFUNG VON ERSATZGÜTERN ODER DIENSTEN, VERLUST DER NUTZUNG, DATEN ODER GEWINNEN, ODER DER UNTERBRECHUNG DER GESCHÄFTSTÄTIGKEIT) HAFTBAR GEMACHT WERDEN, DIE AUS DER NUTZUNG DIESER SOFTWARE HERVORGEGANGEN SIND, AUCH WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Dieses Produkt beinhaltet von Eric Young (eay@cryptsoft.com) geschriebene Verschlüsselungssoftware. Dieses Produkt beinhaltet von Tim Hudson (tjh@cryptsoft.com) geschriebene Software. Original SSLeay Lizenz Copyright (C) 1995-1998 Eric Young (eay@cryptsoft.com) Alle Rechte vorbehalten. Bei diesem Paket handelt es sich um eine von Eric Young (eay@cryptsoft.com) geschriebene SSL Anwendung. Diese Anwendung wurde so ausgelegt, dass sie mit Netscapes SSL übereinstimmt. Die Bibliothek darf kommerziell und nicht kommerziell genutzt werden, solange die folgenden Bedingungen erfüllt werden. Die folgenden Bedingungen gelten für den gesamten in dieser Software vertriebenen Code, sei es der RC4, RSA, lhash, DES, usw., Code, und nicht nur für den SSL Code. Für die zusammen mit dieser Software vertriebene Dokumentation gelten die gleichen urheberrechtlichen Bedingungen mit der Ausnahme, dass der Inhaber Tim Hudson (tjh@cryptsoft.com) ist.38 Deutsch Deutsch 39 OpenSSL Lizenz Das Urheberrecht verbleibt das Eigentum von Eric Young, und somit dürfen keinerlei das Urheberrecht betreffende Hinweise im Code entfernt werden. Wenn dieses Paket in einem Produkt verwendet wird, muss Eric Young als Autor der von der Bibliothek verwendeten Teile genannt werden. Dies kann in Form einer Textmitteilung beim Programmstart oder in der dem Paket mitgelieferten Dokumentation (Online oder gedruckt) erfolgen. Eine Verbreitung in Form von Quell- oder binärem Code, mit oder ohne Veränderungen ist unter der Bedingung zulässig, dass die folgenden Bedingungen erfüllt sind:

1. Bei der Verbreitung des Quellcodes müssen die genannte Urheberrechtnotiz, die hier genannten

Bedingungen und die folgende Haftungsausschlußklausel enthalten sein.

2. Bei der Verbreitung in binärer Form, müssen in der Dokumentation und/oder anderem mit der vertriebenen

Software mitgelieferten Material die oben genannte Urheberrechtnotiz, die hier genannten Bedingungen und die folgende Haftungsausschlußklausel enthalten sein.

3. Sämtliches Werbematerial, in dem die Funktionen oder die Verwendung dieser Software beschrieben wird,

müssen die folgende Erklärung beinhalten: "Dieses Produkt beinhaltet von Eric Young (eay@cryptsoft.com) geschriebene Verschlüsselungssoftware." Der Begriff 'Verschlüsselung' kann weg gelassen werden, wenn die aus dieser Bibliothek verwendeten Routinen nicht mit der Verschlüsselung in Verbindung stehen.

4. Wenn Sie irgendwelchen Windows spezifischen Code (oder daraus abgeleiteten Code) aus dem

Anwendungsverzeichnis verwenden (Anwendungscode), müssen Sie eine Erklärung hinzufügen: "Dieses Produkt beinhaltet von Tim Hudson (tjh@cryptsoft.com) geschriebene Software." DIESE SOFTWARE WIRD VOM ERIC YOUNG IN DER VORLIGENDEN FORM ZUR VERFÜGUNG GESTELLT UND ALLE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, WIE UNTER ANDEREM DIE GARANTIE DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN NICHT ERTEILT. IN KEINEM FALL KANN DER AUTOR ODER MITWIRKENDE FÜR IRGENDWELCHE DIREKTEN, INDIREKTEN, ZUFÄLLIGEN, AUSSERORDENTLICHEN, EXEMPLARISCHEN ODER FOLGESCHÄDEN (WIE UNTER ANDEREM FÜR DIE BESCHAFFUNG VON ERSATZGÜTERN ODER DIENSTEN, VERLUST DER NUTZUNG, DATEN ODER GEWINNEN, ODER DER UNTERBRECHUNG DER GESCHÄFTSTÄTIGKEIT) HAFTBAR GEMACHT WERDEN, DIE AUS DER NUTZUNG DIESER SOFTWARE HERVORGEGANGEN SIND, AUCH WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Die Lizenz- und Vertriebsbedingungen für beliebige öffentlich verfügbare Versionen oder Ableitungen von diesem Code dürfen nicht geändert werden, d.h. dieser Code darf nicht kopiert und einer anderen Vertriebslizenz [einschließlich der GNU Public Licence] unterstellt werden.Region Hotline

Africa Nigeria 0800-SAMSUNG (726-7864) www.samsung.com South Africa 0860-SAMSUNG (726-7864 ) www.samsung.com Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung- Kundendienst.Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Korrekte Entsorgung der Batterien dieses Produkts (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.Sistema Home Entertainment digitale manuale utente Immagina le possibilità Grazie per avere acquistato questo prodotto Samsung.Per ricevere un servizio più completo, registrare il prodotto all'indirizzo www.samsung.com/register HT-E350 HT-E3552 Italiano Italiano 3 Informazioni sulla sicurezza Avvertenze per la sicurezza PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO ATTENZIONE RISCHIO DI SCOSSE ELETTRICHENON APRIREQuesto simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesioni.ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONDO LO SPINOTTO PIÙ LARGO DELLA SPINA NELLA RELATIVA PRESA.Questo simbolo indica istruzioni importanti che accompagnano il prodotto. AVVERTENZA
