MANUALE UTENTE HTE4500XU SAMSUNG

HT-E4500_XU_GER-0316.indd 64HT-E4500_XU_GER-0316.indd 64 2012-03-16 오후 4:54:222012-03-16 오후 4:54:22immagina le possibilità Grazie per avere acquistato questo prodotto Samsung.Per ricevere un servizio più completo, registrare il prodotto all'indirizzo www.samsung.com/register

Informazioni sulla Sicurezza

Avvertenza PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO. ATTENZIONE RISCHIO DI SCOSSE ELETTRICHENON APRIREQuesto simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesioni.ATTENZIONE: PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONDO LO SPINOTTO PIÙ LARGO DELLA SPINA NELLA RELATIVA PRESA.Questo simbolo indica istruzioni importanti che accompagnano il prodotto.AVVERTENZA• Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità.ATTENZIONE• Non schizzare o sgocciolare liquidi sull'apparecchio e non porre su di esso oggetti contenenti liquidi, come ad esempio vasi.• Poiché la presa di rete viene utilizzata per scollegare l'apparecchio, deve essere facilmente accessibile in qualsiasi momento.• Questa apparecchiatura deve essere sempre collegata a una presa di rete con collegamento a terra.• Per scollegare l'apparecchio dalla corrente è necessario estrarre la spina dalla presa; perciò la presa dovrà essere facilmente accessibile.CLASS 1 LASER PRODUCTKLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITEKLASS 1 LASER APPARATPRODUCTO LÁSER CLASE 1PRODOTTO LASER CLASSE 1Questo lettore CD è classificato come prodotto LASER DI CLASSE 1.L'utilizzo di comandi, regolazioni o funzioni che si riferiscono a procedure diverse da quelle specificate può provocare l'esposizione a radiazioni pericolose.ATTENZIONE• UN RAGGIO LASER INVISIBILE VIENE EMESSO NEL CASO IN CUI L'APPARECCHIO VENGA APERTO CON IL SISTEMA DI INTERBLOCCO NON FUNZIONANTE IN MODO CORRETTO, O ESCLUSO. EVITARE LA DIRETTA ESPOSIZIONE AL RAGGIO LASER.“ Questo apparecchio è fabbricato in conformità al D.M. 28.08.95 N. 548 ed in particolare a quanto specificato nell’art. 2, comma 1” HT-E4500_XU_ITA_0316.indd 2HT-E4500_XU_ITA_0316.indd 2 2012-03-16 오후 4:56:422012-03-16 오후 4:56:42Italiano 3

01 Informazioni sulla Sicurezza

Conservazione e gestione dei dischi

• Manipolazione dei dischi

- Impronte o graffi sul disco

possono ridurre la qualità

dell'audio e dell'immagine o

far "saltare" il disco.

- Evitare di toccare la superficie di un disco in

cui sono stati registrati dei dati.

- Tenere il disco per i bordi, senza toccare la

superficie con le dita.

- Non incollare carta o nastro adesivo sul disco.

• Pulizia dei dischi

- Se sul disco sono presenti

impronte o sporcizia, pulirlo con

un detergente delicato diluito in

acqua e asciugarlo con un panno

- Pulire delicatamente il disco dall'interno verso

- Conservazione dei dischi

Non conservare alla luce diretta del sole.

Conservare in un luogo fresco e ventilato.

Conservare in una custodia di protezione

pulita e archiviare in posizione verticale.

Precauzioni per la manipolazione

• Non schizzare o sgocciolare liquidi

sull'apparecchio. Non sistemare oggetti pieni di

liquidi, come dei vasi, sull'apparecchio.

• Per spegnere completamente l'apparecchio,

estrarre la spina di alimentazione dalla presa di

Di conseguenza, la spina di alimentazione deve

essere facilmente e prontamente accessibile in

• Non toccare la spina di alimentazione con le

Rischio di scossa elettrica.

• Non collegare più dispositivi elettrici alla stessa

presa di rete. Una presa sovraccarica può

surriscaldarsi, provocando un incendio.

• Manutenzione della custodia

- Prima di collegare altri componenti a questo

prodotto, controllare che siano spenti.

- Se il prodotto viene spostato improvvisamente

da un luogo freddo a uno caldo, si può

formare condensa sulle parti in funzione e

sull'obiettivo, con il rischio di provocare una

riproduzione anomala del disco. In questo

caso, scollegare l'alimentazione dal prodotto

e attendere due ore prima di collegare la

spina alla presa di corrente. Inserire quindi

il disco e provare nuovamente ad avviare la

• Se si sente un rumore insolito, odore di bruciato

o si vede del fumo, spegnere immediatamente

l'interruttore di alimentazione e scollegare la

spina dalla presa a muro. Quindi contattare

il centro di assistenza clienti più vicino. Non

utilizzare il prodotto. L'utilizzo del prodotto in

queste condizioni può provocare incendi o

• Per spegnere completamente l'apparecchio,

estrarre la spina di alimentazione dalla presa di

rete. Di conseguenza, la spina di alimentazione

deve essere facilmente e prontamente

accessibile in qualsiasi momento.

Utilizzo della funzione 3D INFORMAZIONI IMPORTANTI SULLA SALUTE E LA SICUREZZA PER IMMAGINI 3D.

Leggere e assimilare le seguenti informazioni sulla

sicurezza prima di utilizzare la funzione 3D.

Alcuni utenti possono provare malessere nel

guardare la TV con funzione 3D, accusando

sintomi quali confusione, nausea e cefalea.

In presenza di questi sintomi, interrompere la

visione della TV in 3D, togliere gli occhiali 3D e

lasciar riposare gli occhi.

La visione di immagini 3D per un periodo

prolungato può provocare affaticamento oculare. In

presenza di sintomi di affaticamento, interrompere

la visione della TV in 3D, togliere gli occhiali 3D e

lasciar riposare gli occhi.

I bambini che utilizzano la funzione 3D devono

essere controllati regolarmente da un adulto

Se riporta sintomi di affaticamento degli occhi,

cefalea, confusione o nausea, il bambino deve

interrompere la visione della TV in 3D e lasciar

Non utilizzare gli occhiali 3D per altri scopi (ad

esempio come normali occhiali da vista, occhiali

da sole, occhiali protettivi ecc.)

HT-E4500_XU_ITA_0316.indd 3HT-E4500_XU_ITA_0316.indd 3 2012-03-16 오후 4:56:422012-03-16 오후 4:56:42|

Informazioni sulla Sicurezza

• Non utilizzare la funzione 3D o gli occhiali 3D quando si è in movimento o ci si sposta. Se si utilizza la funzione 3D o gli occhiali 3D mentre ci si sposta si può urtare contro oggetti, inciampare e/o cadere, provocando lesioni. • Per vedere un contenuto 3D, collegare un dispositivo 3D (ricevitore AV 3D o televisore 3D) alla porta HDMI OUT del prodotto con un cavo HDMI ad alta velocità. Indossare gli occhiali per la visione in 3D prima di riprodurre il contenuto 3D. • Il prodotto emette i segnali 3D esclusivamente attraverso il cavo HDMI collegato alla porta HDMI OUT.

• Nel modo di riproduzione in 3D la risoluzione del video è fissa sulla risoluzione del video 3D originale, quindi non può essere impostata secondo le proprie preferenze. • Alcune funzioni come BD Wise (BD Wise), la regolazione delle dimensioni dello schermo e la regolazione della risoluzione potrebbero non funzionare correttamente nel modo di riproduzione in 3D. • Per una corretta trasmissione del segnale 3D utilizzare un cavo HDMI ad alta velocità. • Allontanarsi dal televisore di almeno tre volte la larghezza dello schermo quando si guardano delle immagini 3D. Ad esempio, se lo schermo è da 46 pollici, allontanarsi di 3,5 metri dallo schermo. - Per una visione ottimale dell'immagine 3D, posizionare lo schermo del video 3D a livello degli occhi. • Quando il prodotto è collegato ad alcuni dispositivi 3D, l'effetto 3D potrebbe non funzionare correttamente. • Questo prodotto non converte i contenuti 2D in 3D.

• "Blu-ray 3D" e il logo "Blu-ray 3D" sono marchi di Blu-ray Disc Association. Copyright © 2012 Samsung Electronics Co., Ltd.Tutti i diritti riservati; è vietata la riproduzione o la copia di una parte o dell'intero manuale utente senza previa autorizzazione scritta di Samsung Electronics Co., Ltd Licenza • Dolby e il simbolo della doppia D sono marchi registrati di Dolby Laboratories.• Prodotto su licenza, brevetto USA n.: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 e altri brevetti USA e mondiali registrati/in attesa di registrazione. DTS-HD, il simbolo e DTS-HD e il simbolo insieme sono marchi registrati e DTS-HD Master Audio| Essential è un marchio di DTS, Inc. Il prodotto include il software. © DTS, Inc. Tutti i diritti riservati.• INFORMAZIONI SUI VIDEO DIVX: DivX® è un formato video digitale creato da DivX, LLC, una consociata di Rovi Corporation. Questo è un dispositivo ufficiale DivX Certified® che riproduce video DivX. Per ulteriori informazioni e per gli strumenti software per la conversione dei file in video DivX, visitare il sito divx.com.INFORMAZIONI SUI DIVX VIDEO ON DEMAND: Questo dispositivo DivX Certified® deve essere registrato per consentire la riproduzione dei film DivX video on demand (VOD) acquistati. Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di impostazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la registrazione.DivX Certified® per riprodurre video DivX® fino a HD 1080p, compresi i contenuti premium.DivX®, DivX Certified® e i loghi ad essi associati sono marchi di Rovi Corporation o delle sue consociate e sono utilizzati su licenza.Protetto da uno o più dei seguenti brevetti USA : 7,295,673; 7,460,668; 7,515,710; 7,519,274 HT-E4500_XU_ITA_0316.indd 4HT-E4500_XU_ITA_0316.indd 4 2012-03-16 오후 4:56:432012-03-16 오후 4:56:43Italiano 5

01 Informazioni sulla Sicurezza

• Oracle e Java sono marchi registrati di Oracle

e/o delle sue filiali. Altri nomi possono essere

marchi dei rispettivi proprietari.

• Questo prodotto è dotato di una tecnologia di

protezione dalla copia tutelata da brevetti U.S.A.

e da altri diritti di proprietà intellettuale di Rovi

Corporation. Sono vietati il reverse engineering

• Blu-ray Disc™, Blu-ray™ e i loghi sono marchi

di Blu-ray Disc Association.

• iPad, iPhone, iPod, iPod classic, iPod nano,

iPod shuffle e iPod touch sono marchi di Apple

Inc., registrati negli Stati Uniti e in altri Paesi.

• Questo prodotto utilizza tecnologia Cinavia per

limitare l'uso di copie non autorizzate di film e

video commerciali e delle relative tracce audio.

Se viene rilevato l'uso proibito di una copia non

autorizzata, viene visualizzato un messaggio che

interrompe la riproduzione o la copia.

Per maggiori informazioni sulla tecnologia

Cinavia consultare il centro online di informazioni

ai consumatori di Cinavia all'indirizzo http://

www.cinavia.com. Per richiedere maggiori

informazioni su Cinavia per e-mail inviare un

messaggio con il proprio indirizzo a: Centro di

informazioni ai consumatori di Cinavia, casella

postale 86851, San Diego, CA, 92138, USA."

Questo prodotto è dotato di tecnologia

proprietaria su licenza di Verance Corporation

ed è protetto dal brevetto U.S.A. 7.369.677 e

da altri brevetti U.S.A. e di altri Paesi registrati

e in attesa di registrazione, di una protezione

del copyright e del segreto aziendale per alcuni

aspetti di tale tecnologia. Cinavia è un marchio

di Verance Corporation. Copyright 2004-2010

di Verance Corporation. Verance. Tutti i diritti

riservati. Sono vietati il reverse engineering o lo

• Avviso di licenza open source

- In caso di utilizzo di software open source,

sono disponibili licenze open source nel menu

INFORMAZIONI SULLA SICUREZZA 2 Avvertenza3 Conservazione e gestione dei dischi3 Precauzioni per la manipolazione3 Utilizzo della funzione 3D4 Copyright4 Licenza GUIDA INTRODUTTIVA 7 Compatibilità dei dischi e dei formati8 Loghi dei dischi riproducibili11 Accessori12 Pannello anteriore12 Pannello posteriore13 Telecomando CONNESSIONI 15 Collegamento degli altoparlanti16 Componenti degli altoparlanti17 Installazione dei diffusori sul supporto a colonna17 Collegamento dei diffusori18 Collegamento del modulo ricevitore wireless opzionale20 Collegamento dell'antenna FM20 Collegamento di un iPod/iPhone20 Collegamento del nucleo toroidale in ferrite al cavo di alimentazione dell’unità principale21 Collegamento a un televisore 21

Metodo 1 Collegamento a un televisore con cavo HDMI - qualità massima (consigliato) 21

Metodo 2 Collegamento a un televisore con un cavo video - buona qualità22 Collegamento a dispositivi esterni 22

Metodo 1 INGRESSO AUX : Collegamento di un componente analogico esterno 22

Metodo 2 OTTICO : Collegamento di un componente audio digitale esterno23 Collegamento a un router di rete 23 Rete via cavo 23 Rete wireless IMPOSTAZIONI 24 Procedura di impostazione iniziale25 La schermata iniziale26 Accesso alla schermata di impostazione27 Funzioni del menu Impostazioni31 Le reti e Internet34 Aggiornamento del software RIPRODUZIONE MULTIMEDIALE 36 La schermata AllShare Play37 Riproduzione di file su un dispositivo di memorizzazione USB o su iPod/iPhone37 Modelli iPod/iPhone utilizzabili con questo prodotto38 La schermata Funzione38 Riproduzione di DVD commerciali38 Riproduzione di CD commerciali39 Riproduzione di un disco con contenuti registrati dall'utente39 Utilizzo della funzione di rete AllShare41 Controllo della riproduzione video43 Controllo della riproduzione musicale44 Riproduzione di contenuti fotografici45 Utilizzo del menu Strumenti quando un file è selezionato47 Ascolto della radio49 Utilizzo dei tasti degli effetti speciali sul telecomando SERVIZI DI RETE 50 Utilizzo di Smart Hub52 BD-LIVE™ APPENDICE 53 Informazioni aggiuntive59 Risoluzione dei problemi62 Specifiche HT-E4500_XU_ITA_0316.indd 6HT-E4500_XU_ITA_0316.indd 6 2012-03-16 오후 4:56:442012-03-16 오후 4:56:44Italiano 7 | 02 Guida Introduttiva Compatibilità dei dischi e dei formati

Tipi di dischi e contenuti riproducibili

Supporto Tipo di disco Dettagli VIDEODisco Blu-rayDisco Blu-ray 3DDisco BD-ROM o BD-RE/-R registrato in formato BD-RE.DVD-VIDEO, DVD-RW, DVD-R, DVD+RW, DVD+RDVD-VIDEO, DVD+RW/DVD-RW(V)/DVD-R/+R registrati e finalizzati, o supporti di memorizzazione USB contenenti file DivX, MKV, MP4.MUSICACD-RW/-R, DVD-RW/-R, BD-RE/-RMusica registrata su CD-RW/-R, DVD-RW/-R, BD-RE/-R o supporti USB contenenti file MP3 o WMA. FOTO CD-RW/-R, DVD-RW/-R, BD-RE/-RFoto registrate su CD-RW/-R, DVD-RW/-R, BD-RE/-R o supporti USB contenenti file JPEG. |

 Il prodotto potrebbe non riprodurre determinati CD-RW/-R e DVD-R a causa del tipo di disco o delle condizioni di registrazione.

 I dischi DVD-RW/-R non registrati correttamente in formato DVD Video non possono essere riprodotti.

 Il prodotto non riproduce i contenuti registrati su un DVD-R ad una velocità di trasmissione superiore a 10 Mbps.

Il prodotto non riproduce i contenuti registrati su un BD-R o su un dispositivo USB ad una velocità di trasmissione superiore a 30 Mbps.

La funzione di riproduzione potrebbe non essere disponibile con alcuni tipi di disco oppure quando si eseguono operazioni

specifiche, come la modifica dell'angolo di visualizzazione o del formato. Informazioni dettagliate sui dischi sono stampate sulla custodia. Consultarle qualora necessario.

Quando si riproduce un titolo BD-J, il caricamento può richiedere più tempo rispetto a un titolo normale o alcune funzioni potrebbero essere rallentate. Tipi di dischi non riproducibili • HD DVD• DVD-ROM/PD/MV ecc. • DVD-RAM• Super Audio CD(eccetto layer CD)• DVD-RW(modo VR)• CVD/CD-ROM/CDV/CD-G/CD-I/LD (per i CD-G viene riprodotto solo l'audio, non le immagini).• DVD-R da 3,9 GB per authoring. |

 È possibile che questo prodotto non risponda a tutti i comandi perché alcuni dischi Blu-ray, DVD e CD consentono di effettuare operazioni specifiche o limitate e offrono solo alcune funzioni durante la riproduzione. Si noti che non si tratta di un difetto del prodotto.

Samsung non può garantire che questo prodotto sia in grado di riprodurre tutti i dischi contrassegnati dal logo Blu-ray, DVD

o CD; i formati dei dischi si evolvono e potrebbero verificarsi problemi ed errori nella creazione dei software Blu-ray, DVD, CD e/o nella fabbricazione dei dischi.

Per eventuali domande o in caso di difficoltà nella riproduzione di dischi Blu-ray, DVD o CD con questo prodotto, contattare il

Centro assistenza clienti SAMSUNG. Inoltre, fare riferimento al resto di questo manuale utente per ulteriori informazioni sulle restrizioni per la riproduzione.

Alcuni dischi commerciali e alcuni dischi DVD acquistati all'estero potrebbero non essere riproducibili con questo prodotto.

HT-E4500_XU_ITA_0316.indd 7HT-E4500_XU_ITA_0316.indd 7 2012-03-16 오후 4:56:462012-03-16 오후 4:56:46|

Guida Introduttiva Codice regionaleI prodotti e i dischi sono codificati in base alla regione. Per poter riprodurre un disco, i codici regionali devono corrispondere. Se i codici non corrispondono, il disco non viene riprodotto.Il codice regionale di questo prodotto è indicato sul pannello posteriore del prodotto.Tipo di discoCodice regiona Area Disco Blu-ray A America del Nord, America centrale, America del Sud, Corea, Giappone, Taiwan, Hong Kong e Sud-est asiatico. B Europa, Groenlandia, territori francesi, Medio Oriente, Africa, Australia e Nuova Zelanda. C India, Cina, Russia, Asia centrale e meridionale.DVD-VIDEO 1 USA, territori USA e Canada 2 Europa, Giappone, Medio Oriente, Egitto, Sudafrica, Groenlandia 3 Taiwan, Corea, Filippine, Indonesia, Hong Kong 4 Messico, America del Sud, America centrale, Australia, Nuova Zelanda, Isole del Pacifico, Caraibi 5 Russia, Europa orientale, India, maggior parte dei paesi africani, Corea del Nord, Mongolia 6

 Se il codice regionale di un disco Blu-ray/DVD non corrisponde a quello del prodotto, il prodotto non può riprodurre il disco.Loghi dei dischi riproducibiliDisco Blu-ray Disco Blu-ray 3DBD-LIVE DolbyDTS DivXSistema di trasmissione PAL in UK, Francia, Germania, ecc.

WMA WMA Compatibile con WMA versione 10* Frequenze di campionamento (in kHz) - 8, 11, 16, 22, 32, 44.1, 48* Bit rate - Tutti i bit rate compresi tra 5 kbps e 384 kbps HT-E4500_XU_ITA_0316.indd 8HT-E4500_XU_ITA_0316.indd 8 2012-03-16 오후 4:56:472012-03-16 오후 4:56:47Italiano 9

02 Guida Introduttiva

File video supportati

Estensione file Contenitore Codec video Risoluzione

- Anche se il file è codificato con un codec supportato elencato sopra, potrebbe non essere riprodotto

se il contenuto è danneggiato.

- La normale riproduzione non è garantita se le informazioni del contenitore del file sono errate o se il file

stesso è danneggiato.

- La riproduzione dei file con un numero di bit/fotogrammi superiore alla norma potrebbe avanzare a

HT-E4500_XU_ITA_0316.indd 9HT-E4500_XU_ITA_0316.indd 9 2012-03-16 오후 4:56:492012-03-16 오후 4:56:49|

Guida Introduttiva - La funzione di ricerca (salto) non è disponibile se la tabella degli indici del file è danneggiata. - Se si riproduce un file da remoto collegandosi alla rete, la riproduzione video potrebbe avanzare a scatti a seconda della velocità della rete.

 Decoder video - Supporta fino a H.264 livello 4.1 - Non supporta H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD - MPEG4 SP, ASP :Al di sotto di 1280 x 720: Max. 60 fotogrammiAl di sopra di 1280 x 720: Max. 30 fotogrammi - Non supporta GMC 2 o superiore

 Decoder audio - Supporta WMA 7, 8, 9 e Standard - Non supporta i file multicanale WMA 9 PRO se il numero di canali è superiore a 2 o se i file richiedono la decodifica audio lossless. - Non supporta la frequenza di campionamento WMA mono 22.050 Hz 

Formati file supportati per i sottotitoli

DIVx *.ttxt, *.smi, *.srt, *.sub, *.txt Note sul collegamento USB • Il prodotto è compatibile con supporti di memorizzazione USB, lettori MP3, videocamere digitali e lettori schede USB.• Il prodotto non supporta nomi di file o cartelle di lunghezza superiore a 128 caratteri.• Alcuni dispositivi USB/videocamere digitali possono non essere compatibili con il prodotto.• Il prodotto supporta sistemi file FAT 16, FAT 32 e NTFS.• Collegare i dispositivi USB direttamente alla porta USB del prodotto. Se si utilizza un cavo USB per il collegamento possono verificarsi problemi di compatibilità.• Se si inserisce più di un dispositivo di memoria in un lettore multischeda, possono verificarsi problemi di funzionamento.• Il prodotto non supporta il protocollo PTP.• Non scollegare il dispositivo USB durante il processo di "caricamento".• Maggiore è la risoluzione dell'immagine, maggiore è il ritardo nella visualizzazione.• Questo prodotto non riproduce file MP3 con DRM (Digital Rights Management) scaricato da siti commerciali.• Il prodotto supporta solo video inferiori a 30 fps (frequenza fotogrammi).• Il prodotto è compatibile solo con dispositivi di archiviazione di massa (Mass Storage Class, MSC) USB, come le unità Thumb e le unità HDD USB. (Le unità HUB non sono supportate).• Alcuni dispositivi HDD USB, lettori multischeda e unità Thumb possono non essere compatibili con questo prodotto.• Se alcuni dispositivi USB richiedono troppa potenza, possono essere limitati dal dispositivo di sicurezza del circuito.• Se la riproduzione da un HDD USB è instabile, aumentare la potenza collegando l'HDD ad una presa di rete. Se il problema persiste, contattare il costruttore dell'HDD USB.• È necessario rimuovere in sicurezza il dispositivo di memorizzazione USB (eseguendo la funzione "Rimoz. sicura USB") per evitare possibili danni alla memoria USB.Premere il tasto HOME per passare al menu principale, quindi premere il tasto GIALLO (C) e il tasto E

. • SAMSUNG non è responsabile per danni ai file o perdite di dati. AVCHD

(Advanced Video Codec High Definition) • Questo prodotto può riprodurre dischi AVCHD. Questi dischi sono registrati e utilizzati normalmente nelle videocamere.• AVCHD è un formato per videocamere digitali ad alta definizione.• Il formato MPEG-4 AVC/H.264 comprime le immagini con maggiore efficienza rispetto al formato di compressione tradizionale.• Alcuni dischi in formato AVCHD utilizzano il formato "x.v.Colour". Questo prodotto può riprodurre dischi in formato AVCHD che utilizzano il formato "x.v.Colour".• "x.v.Colour" è un marchio di Sony Corporation.• "AVCHD" e il logo AVCHD sono marchi di Matsushita Electronic Industrial Co., Ltd. e di Sony Corporation. HT-E4500_XU_ITA_0316.indd 10HT-E4500_XU_ITA_0316.indd 10 2012-03-16 오후 4:56:492012-03-16 오후 4:56:49Italiano 11 |

02 Guida Introduttiva

Alcuni dischi AVCHD non si possono riprodurre, a seconda delle condizioni di registrazione.

I dischi AVCHD devono essere finalizzati.

"x.v.Colour" offre una gamma di colori più ampia di quella dei normali dischi per videocamere DVD.

È possibile che alcuni dischi in formato DivX, MKV e MP4 non vengano riprodotti a seconda della risoluzione video e della

frequenza dei fotogrammi.

Controllare di seguito gli accessori forniti.

Le figure e le illustrazioni di questo manuale utente sono fornite soltanto come riferimento. Possono

differire rispetto all'aspetto effettivo del prodotto.

È possibile che vengano addebitate delle spese amministrative nei seguenti casi

a. L'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es. nel caso l'utente

abbia omesso di leggere il presente manuale)

L'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per

es. nel caso l'utente abbia omesso di leggere il presente manuale).

L'importo di tale quota amministrativa verrà comunicato all'utente prima di eseguire una visita a

domicilio o un eventuale intervento di manutenzione.

HT-E4500_XU_ITA_0316.indd 11HT-E4500_XU_ITA_0316.indd 11 2012-03-16 오후 4:56:502012-03-16 오후 4:56:50|

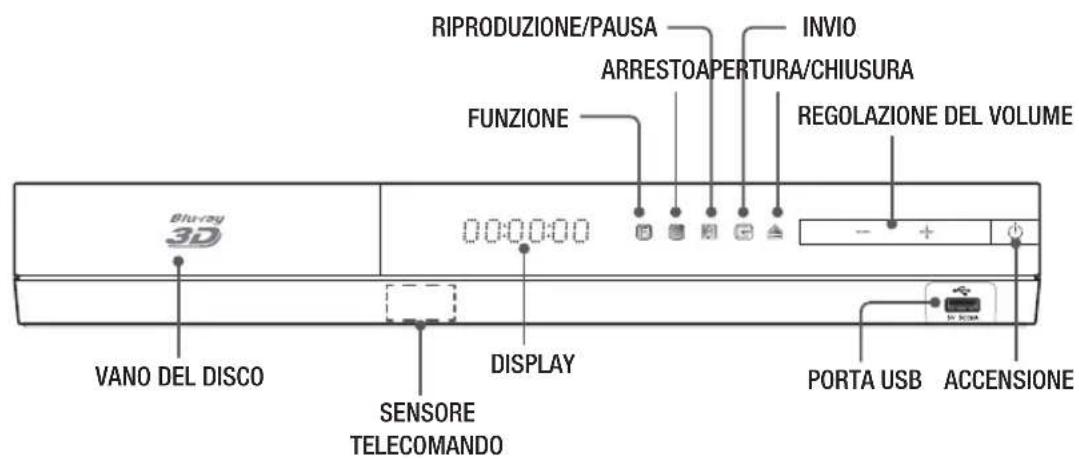

Pannello anteriore DISPLAYACCENSIONEVANO DEL DISCOPORTA USBSENSORE TELECOMANDOARRESTO APERTURA/CHIUSURAREGOLAZIONE DEL VOLUMERIPRODUZIONE/PAUSA INVIOFUNZIONE | NOTA |

 Per aggiornare il software del prodotto attraverso la porta USB, è necessario utilizzare una memoria USB.

 Quando il prodotto visualizza il menu del disco Blu-ray, non è possibile avviare il filmato premendo il tasto 6 sul prodotto o sul telecomando. Per riprodurre il filmato, è necessario selezionare Riproduci filmato o Avvio nel menu del disco, quindi premere il tasto E

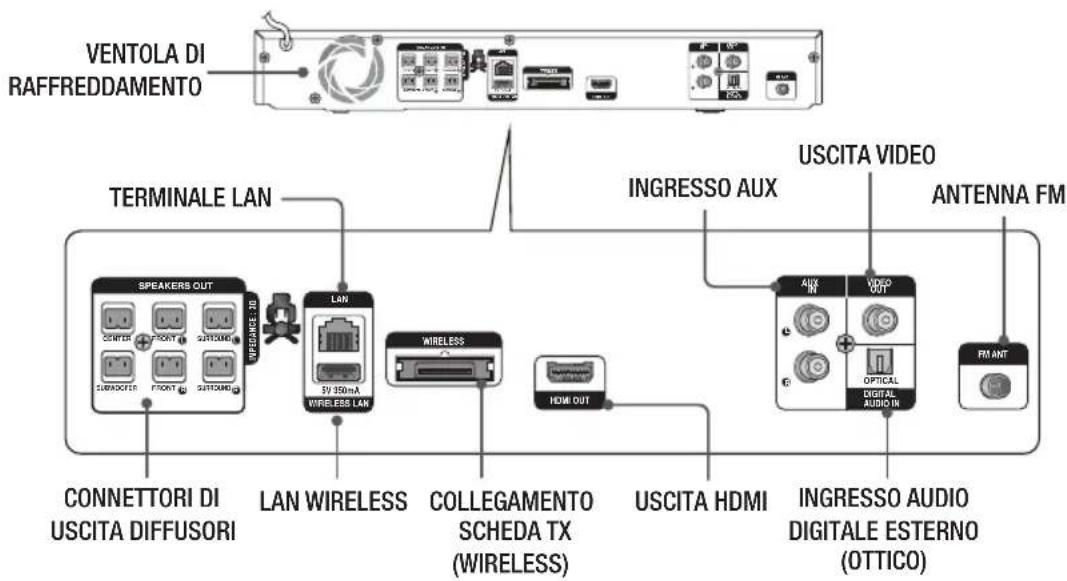

SPEAKERS OUT CENTER SUBWOOFER FRONT L SURROUND L FRONT R SURROUND R L R WIRELESS VENTOLA DI RAFFREDDAMENTOLAN WIRELESSTERMINALE LANINGRESSO AUDIO DIGITALE ESTERNO (OTTICO)USCITA HDMIANTENNA FMCONNETTORI DI USCITA DIFFUSORIUSCITA VIDEOCOLLEGAMENTO SCHEDA TX(WIRELESS)INGRESSO AUX | NOTA |

 Verificare che su tutti i lati del sistema home cinema ci siano almeno 10 centimetri di spazio libero per garantire una ventilazione adeguata. Non ostruire la ventola di raffreddamento e i fori di ventilazione. HT-E4500_XU_ITA_0316.indd 12HT-E4500_XU_ITA_0316.indd 12 2012-03-16 오후 4:56:522012-03-16 오후 4:56:52Italiano 13 | 02 Guida Introduttiva Telecomando

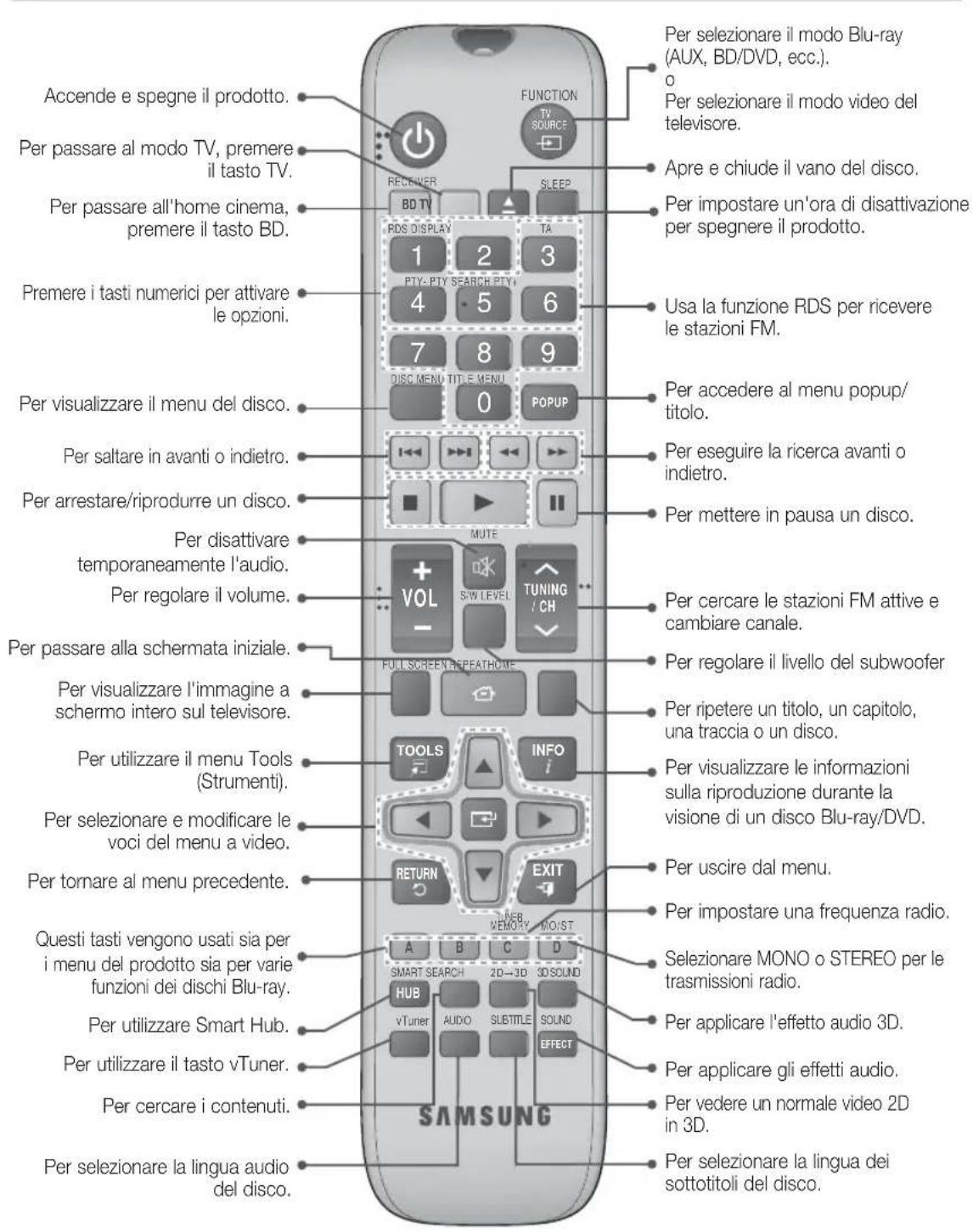

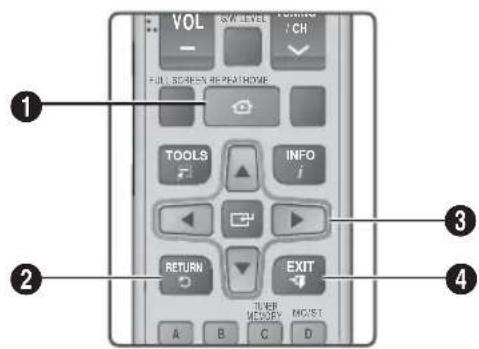

Descrizione del telecomando

FUNCTIONDISC MENU TITLE MENU MUTE S/W LEVELTOOLSRETURN EXIT INFO MO/ST 3D SOUNDSOUND'ĺ' vTuner

TA FULL SCREEN REPEATHOME Accende e spegne il prodotto.Per passare all'home cinema, premere il tasto BD.Premere i tasti numerici per attivare le opzioni.Per saltare in avanti o indietro.Per regolare il volume.Per disattivare temporaneamente l'audio.Per visualizzare l'immagine a schermo intero sul televisore.Per passare alla schermata iniziale.Per selezionare e modificare le voci del menu a video.Per tornare al menu precedente.Questi tasti vengono usati sia per i menu del prodotto sia per varie funzioni dei dischi Blu-ray.Per visualizzare il menu del disco.Per utilizzare il menu Tools (Strumenti).Per utilizzare Smart Hub.Per selezionare la lingua audio del disco.Per passare al modo TV, premere il tasto TV.Per arrestare/riprodurre un disco.Per cercare i contenuti.Per utilizzare il tasto vTuner.Per applicare gli effetti audio.Per impostare un'ora di disattivazione per spegnere il prodotto.Per selezionare il modo Blu-ray (AUX, BD/DVD, ecc.). o Per selezionare il modo video del televisore.Selezionare MONO o STEREO per le trasmissioni radio.Per eseguire la ricerca avanti o indietro.Per mettere in pausa un disco.Per cercare le stazioni FM attive e cambiare canale.Per regolare il livello del subwooferPer accedere al menu popup/titolo.Per uscire dal menu.Per visualizzare le informazioni sulla riproduzione durante la visione di un disco Blu-ray/DVD.Per impostare una frequenza radio.Per ripetere un titolo, un capitolo, una traccia o un disco.Per vedere un normale video 2D in 3D.Per selezionare la lingua dei sottotitoli del disco.Per applicare l'effetto audio 3D.Usa la funzione RDS per ricevere le stazioni FM.Apre e chiude il vano del disco. HT-E4500_XU_ITA_0316.indd 13HT-E4500_XU_ITA_0316.indd 13 2012-03-16 오후 4:56:542012-03-16 오후 4:56:54|

Inserimento delle batterie nel

telecomando Tipo batterie: AAA 21

 Assicurarsi che la batteria venga posta con i poli positivo e negativo in corrispondenza dei simboli "+" e "-" riportati nell'apposito vano.

 Se impiegate per la TV in modo standard, le batterie durano circa un anno.

 Il telecomando ha una portata di circa 7 metri dal prodotto in linea d'aria. Impostazione del telecomando Il telecomando consente di controllare determinate funzioni del televisore.Per comandare il televisore con il telecomando1 . Premere il tasto TV per impostare il telecomando sul modo TV.2 . Accendere il televisore.3 . Tenendo premuto il tasto ACCENSIONE, inserire il codice corrispondente alla marca del proprio televisore.• Se nella tabella sono riportati più codici per il proprio televisore, inserirne uno per volta per individuare quello giusto.• Esempio: Per un televisore SamsungTenendo premuto il tasto ACCENSIONE, utilizzare i tasti numerici per inserire 00. Se non funziona, provare con 15, poi con 16, ecc. 4 . Se il televisore si spegne, l'impostazione è terminata.• È possibile utilizzare i tasti di ACCENSIONE del televisore, VOLUME, CANALE e i tasti numerici (0~9). | NOTA |

 Il telecomando potrebbe non funzionare con i televisori di alcune marche. Inoltre, per alcune marche di televisore potrebbe non essere possibile eseguire alcune operazioni.

 Per impostazione predefinita, il telecomando funziona con le TV Samsung.Codici di comando del televisoreMarca CodiceAdmiral (M.Wards)56, 57, 58A Mark 01, 15 Anam 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14AOC 01, 18, 40, 48Bell & Howell (M.Wards)57, 58, 81Brocsonic 59, 60Candle 18Cetronic 03Citizen 03, 18, 25Cinema 97Classic 03Concerto 18Contec 46Coronado 15Craig 03, 05, 61, 82, 83, 84Croslex 62Crown 03Curtis Mates 59, 61, 63CXC 03Daewoo02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90Daytron 40Dynasty 03Emerson03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85Fisher 19, 65Funai 03Futuretech 03General Electric (GE)06, 40, 56, 59, 66, 67, 68Hall Mark 40Hitachi 15, 18, 50, 59, 69Inkel 45JC Penny 56, 59, 67, 86JVC 70KTV 59, 61, 87, 88KEC 03, 15, 40KMC 15LG (Goldstar)01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44Luxman 18LXI (Sears)19, 54, 56, 59, 60, 62, 63, 65, 71Magnavox15, 17, 18, 48, 54, 59, 60, 62, 72, 89Marantz 40, 54Matsui 54MGA 18, 40Marca CodiceMitsubishi/MGA18, 40, 59, 60, 75MTC 18NEC 18, 19, 20, 40, 59, 60Nikei 03Onking 03Onwa 03Panasonic06, 07, 08, 09, 54, 66, 67, 73, 74Penney 18Philco03, 15, 17, 18, 48, 54, 59, 62, 69, 90Philips15, 17, 18, 40, 48, 54, 62, 72Pioneer 63, 66, 80, 91Portland 15, 18, 59Proton 40Quasar 06, 66, 67Radio Shack 17, 48, 56, 60, 61, 75RCA/Proscan18, 59, 67, 76, 77, 78, 92, 93, 94Realistic 03, 19Sampo 40Samsung00, 15, 16, 17, 40, 43, 46, 47, 48, 49,59, 60, 98Sanyo 19, 61, 65Scott 03, 40, 60, 61Sears 15, 18, 19Sharp 15, 57, 64Signature 2000 (M.Wards)57, 58Sony 50, 51, 52, 53, 55Soundesign 03, 40Spectricon 01SSS 18Sylvania18, 40, 48, 54, 59, 60, 62Symphonic 61, 95, 96Tatung 06Techwood 18Teknika 03, 15, 18, 25TMK 18, 40Toshiba 19, 57, 63, 71Vidtech 18Videch 59, 60, 69Wards15, 17, 18, 40, 48, 54, 60, 64Yamaha 18York 40Yupiteru 03Zenith 58, 79Zonda 01Dongyang 03, 54 HT-E4500_XU_ITA_0316.indd 14HT-E4500_XU_ITA_0316.indd 14 2012-03-16 오후 4:56:562012-03-16 오후 4:56:56Italiano 15 | 03 Connessioni Connessioni Questa sezione descrive vari metodi per collegare il prodotto ad altri componenti esterni.Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. Collegamento degli altoparlanti Posizionamento del prodottoSistemarlo su un supporto, sul ripiano di un mobile o nel mobile sotto la TV.Selezione della posizione di ascoltoLa posizione di ascolto deve essere situata, rispetto al televisore, ad una distanza pari a circa 2,5 - 3 volte il formato del televisore. Ad esempio, se lo schermo è da 46 pollici, collocare la posizione di ascolto ad una distanza dallo schermo compresa tra 2,92 e 3,5 metri dallo schermo.Anteriori (S)Surround (S)Surround (D)Anteriori (D)ProdottoCentraleSubwooferAltoparlanti anteriori eiPosizionare questi altoparlanti davanti alla posizione di ascolto; devono essere rivolti verso l'interno (di circa 45°), in direzione dell'ascoltatore. Posizionare gli altoparlanti in modo che i tweeter si trovino all'altezza dell'orecchio dell'ascoltatore.

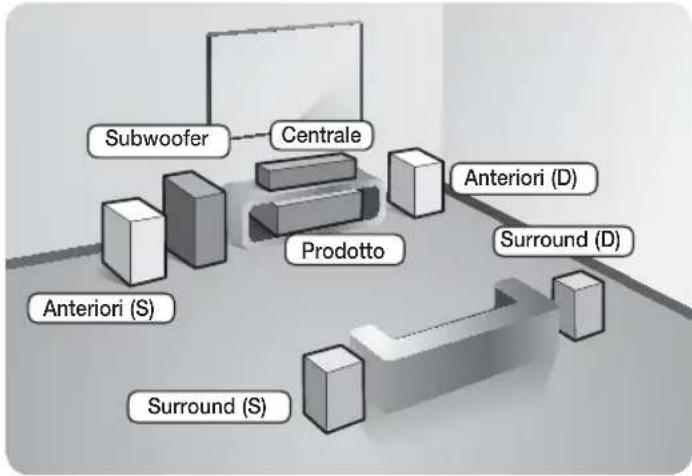

Allineare il pannello anteriore dei diffusori anteriori con il pannello anteriore del diffusore centrale o disporli circa di fronte al diffusore centrale.Diffusore centraleSi consiglia di posizionare il diffusore centrale alla stessa altezza dei diffusori anteriori. Può essere posizionato anche sopra o sotto il televisore.Diffusori surroundPosizionare questi diffusori ai lati della posizione di ascolto. Se non vi è spazio sufficiente, posizionare i diffusori in modo che siano rivolti l'uno verso l'altro. Posizionarli a circa 60-90 cm sopra l'orecchio dell'ascoltatore, leggermente rivolti verso il basso. * A differenza dei diffusori anteriori e centrale, i diffusori surround servono principalmente per gestire gli effetti sonori. Non emettono sempre suoni.SubwooferLa posizione del subwoofer non è molto rilevante. Posizionarlo dove si preferisce. HT-E4500_XU_ITA_0316.indd 15HT-E4500_XU_ITA_0316.indd 15 2012-03-16 오후 4:56:572012-03-16 오후 4:56:57|

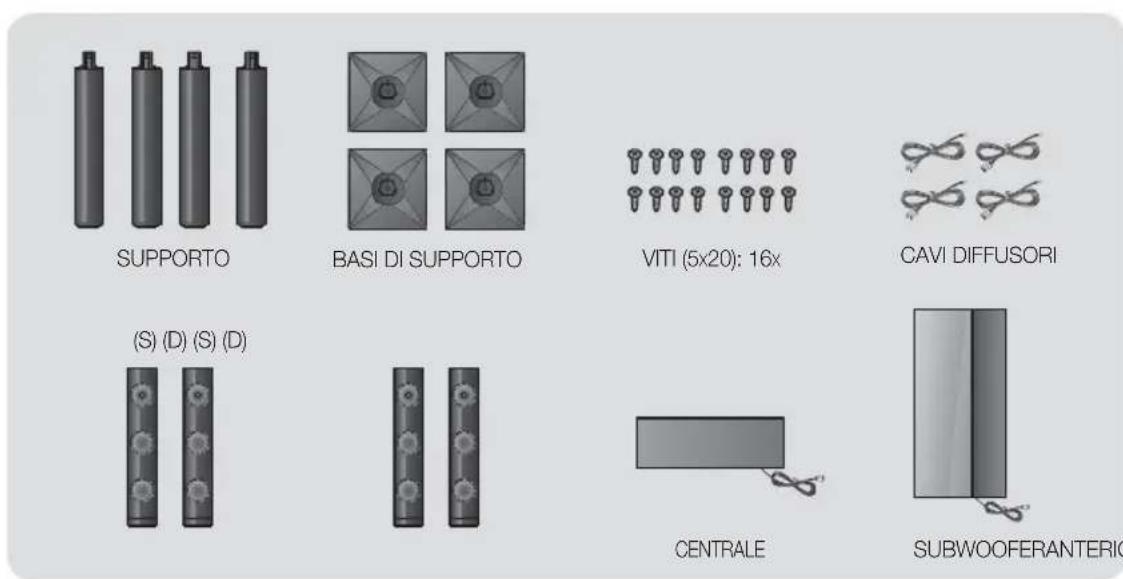

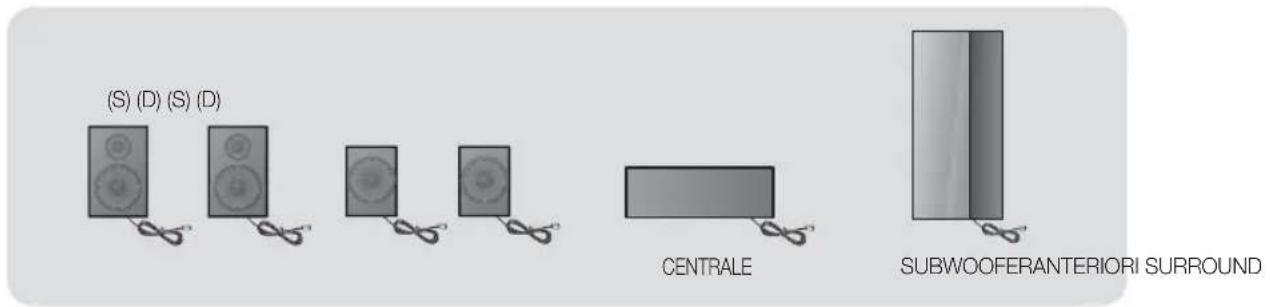

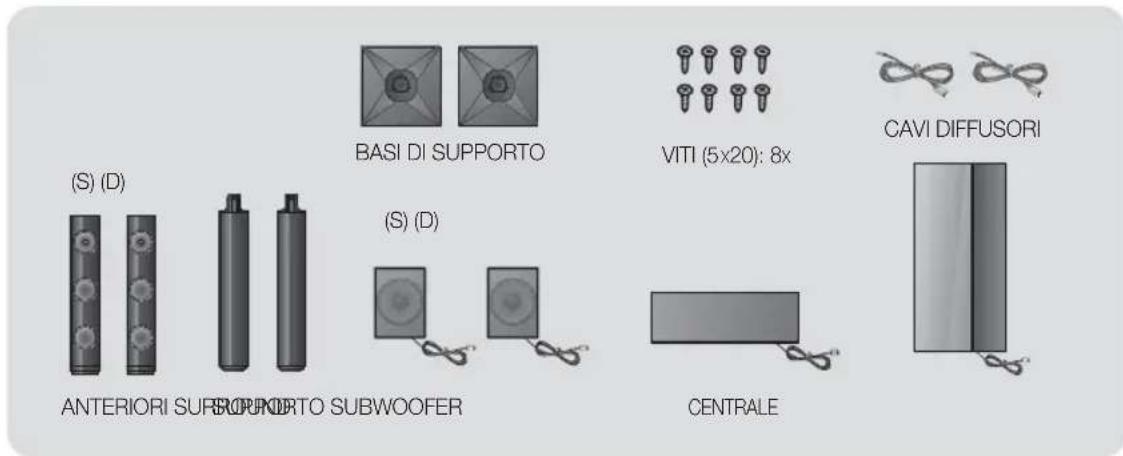

Componenti degli altoparlanti

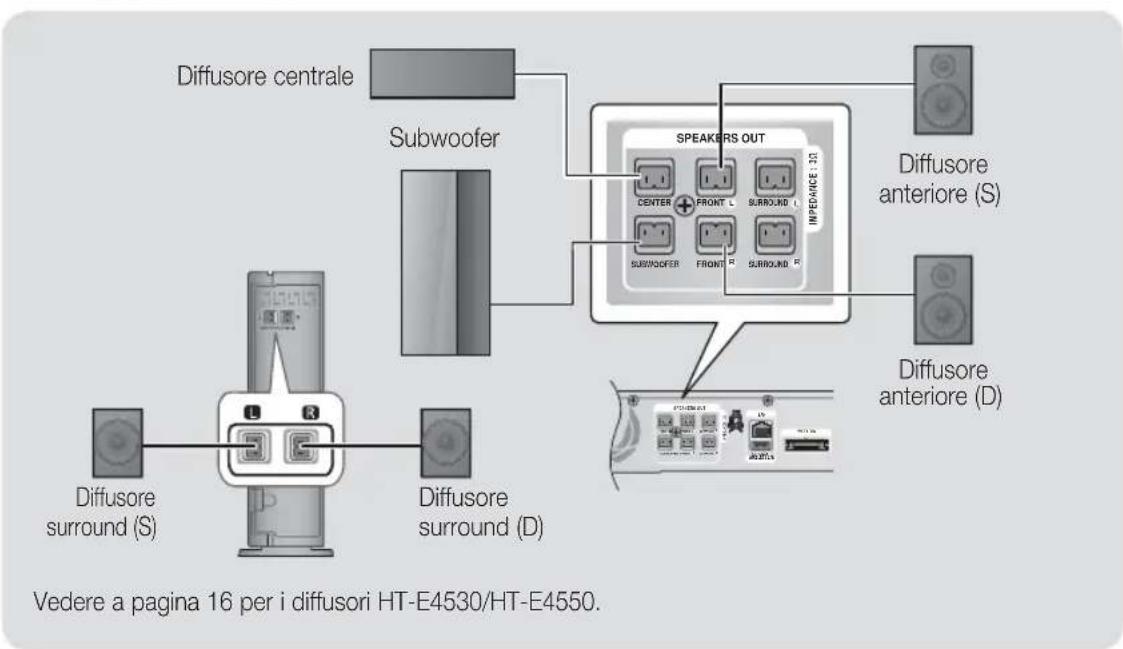

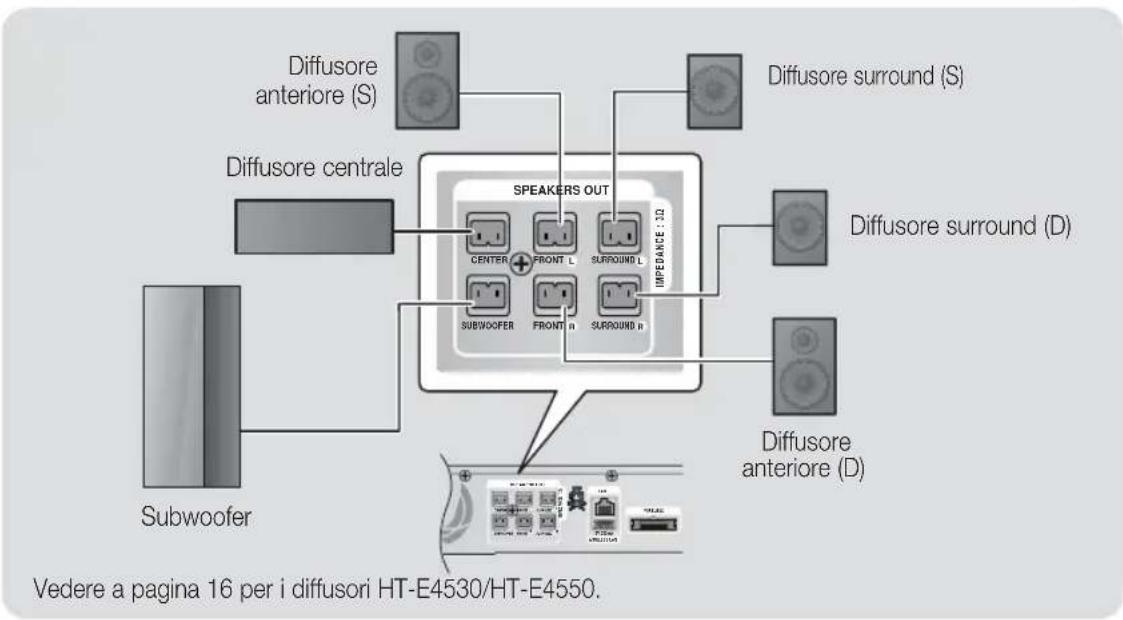

Collegamento dei diffusori

* Solo HT-E4530 - diffusori anteriori

* Solo HT-E4550 - diffusori anteriori/surround

1. Abbinare ciascun fascio di cavi al rispettivo diffusore facendo

corrispondere i colori delle spine dei cavi agli adesivi in basso sui

connettori dei diffusori.

2. Per collegare ciascun filo al relativo diffusore:

a. Premere verso il basso la linguetta rossa dietro il diffusore, inserire il filo

rosso, quindi rilasciare la linguetta.

b. Premere verso il basso la linguetta nera dietro il diffusore, inserire il filo

nero, quindi rilasciare la linguetta.

3. Collegare le spine dei fili dei diffusori sul retro del prodotto facendo corrispondere i colori delle spine

con i connettori dei diffusori.

Nero Rosso Installazione dei diffusori sul supporto a colonna

* Solo HT-E4530 - diffusori anteriori

2. Utilizzare un cacciavite per fissare le viti nei 3

3. Tendere il cavo fornito del diffusore e farlo

passare nel foro al centro della base del

4. Collegare il diffusore superiore al supporto

5. Utilizzando un cacciavite, avvitare in senso

orario la vite nel foro del pannello posteriore

del diffusore. Quindi collegare il cavo del

6. Al termine dell'installazione, il diffusore appare

come mostrato in figura.

Seguire i passi indicati per installare gli altri

Diffusore surround (S)

Diffusore surround (D)

Per il modello HT-E4500

Per il modello HT-E4500

Vedere a pagina 16 per i diffusori HT-E4530/HT-E4550.

Vedere a pagina 16 per i diffusori HT-E4530/HT-E4550.

Collegamento del modulo ricevitore wireless opzionale

Per collegare in modo wireless i diffusori surround, è necessario acquistare il modulo ricevitore wireless e

la scheda TX presso il proprio rivenditore Samsung.

• Questo prodotto deve essere collegato solo con SWA-5000.

HT-E4500_XU_ITA_0316.indd 18HT-E4500_XU_ITA_0316.indd 18 2012-03-16 오후 4:57:222012-03-16 오후 4:57:22Italiano 19

1. Seguire i passi da 1 a 3 come indicato alla pagina precedente.

2. Con prodotto spento, inserire la scheda TX nella relativa porta

(WIRELESS) sul pannello posteriore del prodotto.

• Tenere la scheda TX in modo che l'etichetta "WIRELESS" sia

rivolta verso l'alto e inserire la scheda nella porta.

• La scheda TX consente la comunicazione tra il prodotto e il

modulo ricevitore wireless.

3. Collegare i diffusori surround sinistro e destro al modulo ricevitore

wireless. Come in precedenza, far corrispondere i connettori e i

jack dello stesso colore sul modulo ricevitore wireless.

4. Inserire il cavo di alimentazione del modulo ricevitore wireless nella

5. Accendere il prodotto. A questo punto il prodotto e il modulo ricevitore wireless sono in grado di

comunicare tra loro e i diffusori surround emettono un suono.

Se si desidera installare il prodotto su una parete, fissare in modo stabile le viti o i chiodi nella parete e utilizzare i fori sul retro del diffusore

per montarlo contro la parete.

Gli accessori (chiodi o viti) necessari per il montaggio non sono forniti in dotazione di fabbrica.

Non lasciar giocare i bambini con i diffusori o nelle loro vicinanze. La caduta di un diffusore potrebbe provocare lesioni.

Per collegare i cavi agli altoparlanti, rispettare la polarità (+/ –). (Solo HT-E4530/HT-E4550)

Tenere il subwoofer lontano dalla portata dei bambini per impedire che mettano le mani o introducano oggetti nel condotto (foro) dello

Non appendere il subwoofer alla parete dal condotto (foro).

Non inserire nel prodotto schede diverse dalla scheda TX dedicata.

Se si inserisce una scheda TX diversa, si rischia di danneggiare il prodotto e di rendere difficoltosa la rimozione della scheda.

Non inserire la scheda TX al rovescio o nel senso sbagliato.

Inserire la scheda TX quando il prodotto è spento. L'inserimento della scheda con sistema acceso può provocare problemi.

L'antenna di ricezione wireless è integrata nel modulo ricevitore wireless. Tenerla lontano da acqua e umidità.

Per garantire prestazioni di ascolto ottimali, assicurarsi che l'area attorno al modulo ricevitore wireless sia libera da ostruzioni.

Se i diffusori surround wireless non emettono nessun suono, attivare il modo Dolby Pro Logic II.

Nel modo 2-CH i diffusori surround wireless non emettono nessun suono.

Se si colloca un diffusore vicino al televisore, i colori dello schermo potrebbero apparire distorti a causa del campo magnetico.

Posizionare il modulo ricevitore wireless dietro la posizione di ascolto. Se il modulo ricevitore wireless è troppo vicino al prodotto, il suono

dei diffusori può risentire di interferenze.

Se vicino al prodotto si usano dispositivi come forni a microonde, schede LAN wireless o qualsiasi altro dispositivo che utilizza frequenze da

2,4/5,8GHz, il suono dei diffusori può risentire di interferenze.

La distanza di trasmissione massima tra il prodotto e il modulo ricevitore wireless è di circa 10 m, ma può variare a seconda dell'ambiente

di utilizzo. Se il prodotto e il modulo ricevitore wireless sono separati da un muro in cemento armato o da una parete metallica, il sistema

potrebbe non funzionare affatto, perché le onde radio non sono in grado di penetrare nel metallo.

Se il prodotto non riesce a stabilire il collegamento wireless, è necessario impostare l'ID tra il prodotto e il modulo ricevitore wireless. Con

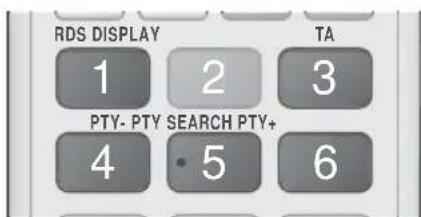

prodotto spento, premere "0"

"5" sul telecomando. Accendere il modulo ricevitore wireless. Tenere premuto il tasto "ID SET"

sul retro del modulo ricevitore wireless per 5 secondi, quindi accendere il prodotto.

5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT Scheda TX HT-E4500_XU_ITA_0316.indd 19HT-E4500_XU_ITA_0316.indd 19 2012-03-16 오후 4:57:242012-03-16 오후 4:57:24|

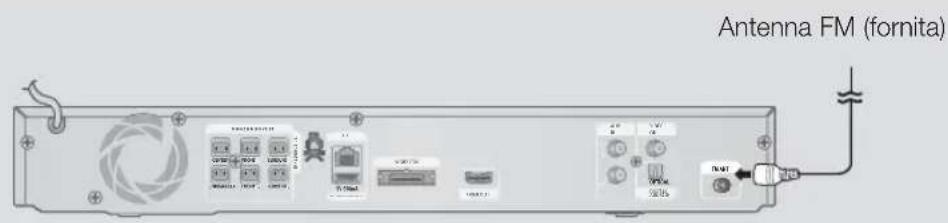

Collegamento dell'antenna FM

SPEAKERS OUT CENTER R SUBWOOFER FRONT F F L SURROUND L FRONT R SURROUND R L R FM ANT Antenna FM (fornita)

1 . Collegare l'antenna FM fornita al relativo connettore.

2 . Muovere lentamente il filo dell'antenna finché non si trova una posizione con una buona ricezione,

quindi fissarlo a un muro o a un'altra superficie rigida.

Questo prodotto non riceve le trasmissioni AM.

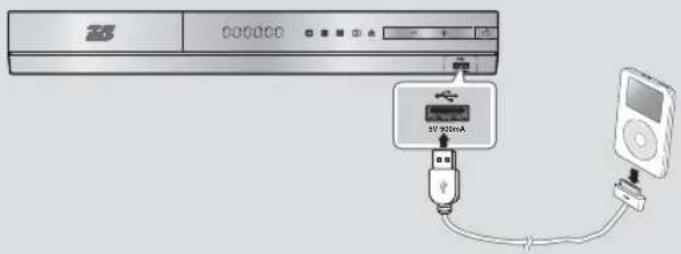

Collegamento di un iPod/iPhone

Collegare un iPod/iPhone alla porta USB anteriore utilizzando il cavo USB.

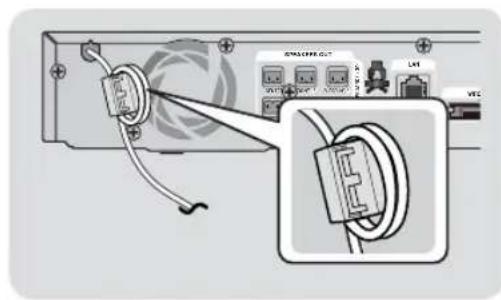

5V 500mA Collegamento del nucleo toroidale in ferrite al cavo di alimentazione

dell'unità principale

Se si collega un nucleo toroidale in ferrite al cavo di

alimentazione dell’unità principale, si può contribuire ad

evitare le interferenze RF provenienti dai segnali radio.

1. Per aprire il nucleo toroidale in ferrite, tirare la

linguetta di fissaggio.

2. Avvolgere due volte il cavo di alimentazione

dell’unità principale.

3. Collegare il nucleo toroidale in ferrite al cavo di

alimentazione dell'unità principale come indicato in

figura e premerlo finché non si aggancia.

5V 350mA LAN WIRE WIRELESS LAN IMPEDANCE : 3

Collegamento a un televisore

Selezionare il metodo 1 o il metodo 2.

• Se il telecomando del prodotto è stato impostato per il funzionamento con il televisore, premere il tasto TV SOURCE

sul telecomando e selezionare la corretta sorgente esterna dall'elenco di sorgenti TV (HDMI, ingresso video, ecc.) per

visualizzare il video dal sistema home cinema.

5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT AUX IN VIDEO OUT OPTICALDIGITALAUDIO INFM ANTIMPEDANCE : 3SPEAKERS OUTCENTERSUBWOOFERFRONT L SURROUND L FRONT R SURROUND R L R WIRELESS HDMI OUT AUX IN VIDEO OUT OPTICAL DIGITAL AUDIO IN FM ANT L R VIDEO IN HDMI IN Metodo 1 Metodo 2

Metodo 1 Collegamento a un televisore con cavo HDMI - qualità massima (consigliato)

Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT sulla parte posteriore del prodotto e il

connettore HDMI IN sul televisore.

Se il televisore supporta la funzione ARC, è possibile ascoltare l'audio del televisore attraverso il

sistema Home Cinema semplicemente collegando questo cavo.

Metodo 2 Collegamento a un televisore con un cavo video - buona qualità

Collegare il cavo video fornito tra il connettore VIDEO OUT nella parte posteriore del prodotto e il

connettore VIDEO IN sul televisore.

Il connettore VIDEO OUT ha sempre una risoluzione di uscita di 576i/480i, indipendentemente dalla risoluzione impostata nel

menu di configurazione.

Non collegare l'unità tramite un videoregistratore. I segnali video inviati dai videoregistratori potrebbero essere influenzati da

sistemi di protezione del copyright, facendo risultare distorta l'immagine sul televisore.

HT-E4500_XU_ITA_0316.indd 21HT-E4500_XU_ITA_0316.indd 21 2012-03-16 오후 4:57:262012-03-16 오후 4:57:26|

Collegamento a dispositivi esterni

Per selezionare il modo corretto per un dispositivo esterno, premere il tasto FUNCTION. Ogni volta che si preme il tasto, il modo cambia in questo ordine : BD/DVD  D. IN  AUX  R. IPOD 

FM5V 350mA LAN WIRELESSWIRELESS LANHDMI OUT AUX IN VIDEO OUT OPTICALDIGITALAUDIO INFM ANTIMPEDANCE : 3SPEAKERS OUT CENTER SUBWOOFER FRONT L SURROUND L FRONT R SURROUND R L R WIRELESS HDMI OUT AUX IN VIDEO OUT OPTICAL DIGITAL AUDIO IN FM ANT L R OPTICAL OUTAUDIO OUT Metodo 1 Metodo 2(cavo non fornito). (cavo non fornito).

Metodo 1 INGRESSO AUX : Collegamento di un componente analogico esterno Utilizzando un cavo audio RCA (non fornito), collegare il connettore AUDIO IN sul prodotto al connettore AUDIO OUT sul componente analogico esterno.  Selezionare il modo AUX. • Assicurarsi di abbinare correttamente i colori dei connettori del cavo ai rispettivi connettori di ingresso e di uscita. Metodo 2 OTTICO : Collegamento di un componente audio digitale esterno Per collegare l'uscita audio digitale dei componenti con segnale audio digitale quali ricevitori via cavo e via satellite (Set-Top box).Utilizzando un cavo ottico digitale (non fornito), collegare il connettore di ingresso ottico digitale sul prodotto al connettore di uscita ottico digitale del dispositivo digitale esterno.  Selezionare il modo D. IN. | NOTA |

Per vedere il video di un ricevitore per TV via cavo/ricevitore satellitare è necessario collegare la relativa uscita video direttamente a un televisore.

 Questo sistema supporta frequenze di campionamento digitale di 32 kHz o superiori di apparecchi digitali esterni.

Questo sistema supporta solo l'audio DTS e Dolby Digital. L'audio MPEG, un formato bitstream, non è supportato.

HT-E4500_XU_ITA_0316.indd 22HT-E4500_XU_ITA_0316.indd 22 2012-03-16 오후 4:57:272012-03-16 오후 4:57:27Italiano 23 |

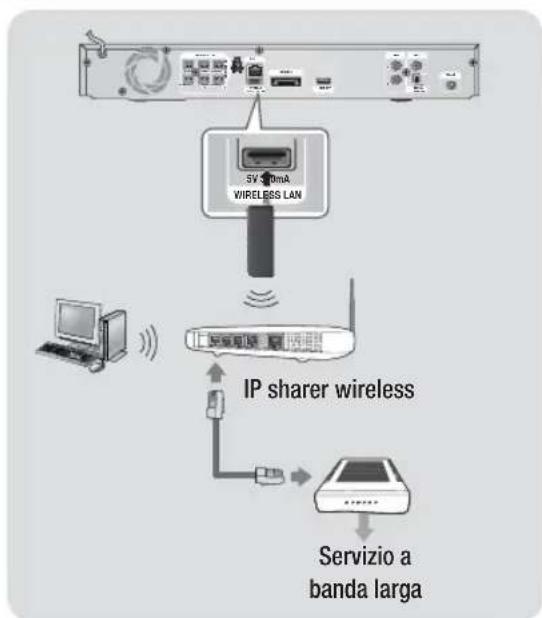

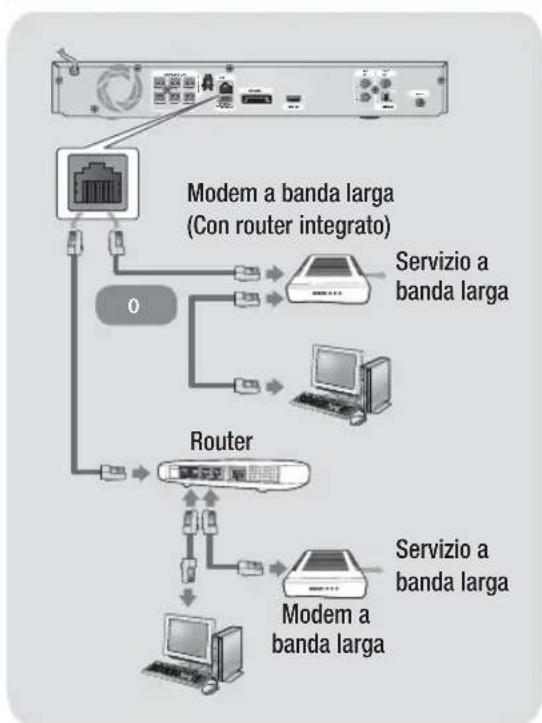

Collegamento a un router di rete

È possibile collegare il prodotto al router di rete

utilizzando uno dei metodi di seguito illustrati.

(Con router integrato)

È possibile che, in base al router utilizzato o alla

politica adottata dall'ISP, l'accesso Internet al server di

aggiornamento del software Samsung non sia permesso.

Per ulteriori informazioni, contattare l'ISP (provider di

Gli utenti DSL sono invitati a utilizzare un router per

stabilire una connessione alla rete.

Per utilizzare la funzione AllShare Play, è necessario

collegare il PC alla rete come mostrato nella figura a

La connessione può essere via cavo o wireless.

Questo prodotto è compatibile solo con adattatori LAN

wireless Samsung (non fornito) (nome del modello:

- L'adattatore LAN wireless Samsung viene venduto

separatamente. Per l'acquisto, rivolgersi a un rivenditore

Samsung Electronics.

È necessario utilizzare un IP sharer wireless che supporti

IEEE 802.11 a/b/g/n (n è raccomandato per la stabilità

della rete wireless).

Una rete LAN wireless, a causa della sua natura, può

provocare interferenze a seconda delle condizioni di

utilizzo (prestazioni router, distanza, ostacoli, interferenze

dovute ad altri dispositivi radio, ecc.).

Impostare l'IP sharer wireless sul modo infrastruttura. Il

modo ad-hoc non è supportato.

Il sistema Home Cinema supporta solo i seguenti

protocolli di sicurezza:

1) Modo di autenticazione: WEP, WPAPSK, WPA2PSK

2) Tipo di crittografia: WEP, AES

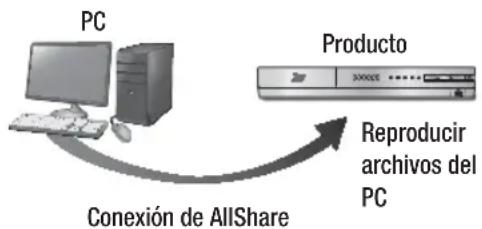

Per la funzione AllShare Play, è necessario collegare un

PC alla rete come mostrato in figura.

HT-E4500_XU_ITA_0316.indd 23HT-E4500_XU_ITA_0316.indd 23 2012-03-16 오후 4:57:292012-03-16 오후 4:57:29|

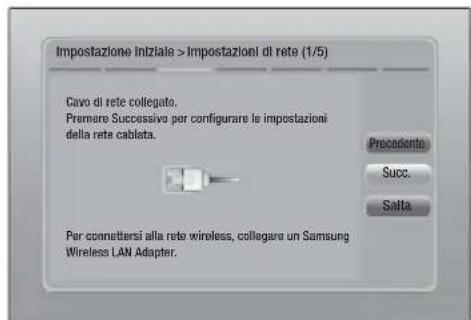

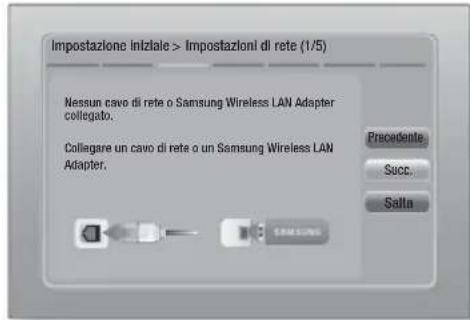

Procedura di impostazione iniziale • Il menu principale non appare se non si configurano le impostazioni iniziali.• L'OSD (On Screen Display) del prodotto potrebbe cambiare dopo l'aggiornamento della versione del software.• I passi da eseguire per accedere possono variare a seconda del menu selezionato.1 . Accendere il televisore dopo aver collegato il prodotto, quindi accendere il prodotto. Quando si attiva il prodotto per la prima volta, viene visualizzata automaticamente la schermata Lingua delle impostazioni iniziali.2 . Utilizzare i tasti ▲▼◄► sul telecomando per selezionare la lingua desiderata, quindi premere due volte il tasto E . Viene visualizzata la schermata Iniziale.3 . Premere il tasto E per avviare la configurazione. Viene visualizzata la schermata Impostazioni di rete.Impostazione iniziale > Impostazioni di rete (1/5)PrecedenteSaltaSucc.Nessun cavo di rete o Samsung Wireless LAN Adapter collegato.Collegare un cavo di rete o un Samsung Wireless LAN Adapter.4 . Collegare il cavo di rete o inserire l'adattatore LAN wireless Samsung. <Con cavo di rete collegato> Cavo di rete collegato.Premere Successivo per configurare le impostazioni della rete cablata.Per connettersi alla rete wireless, collegare un Samsung Wireless LAN Adapter.PrecedenteSaltaSucc.Impostazione iniziale > Impostazioni di rete (1/5)5 . Premere il tasto E per impostare la connessione della rete via cavo del prodotto o selezionare Salta, quindi premere il tasto E per saltare la configurazione di rete. Selezionando Salta si va al passo 9.6 . Se la connessione viene stabilita, viene visualizzata la schermata Connessione completata. Selezionare Succ., quindi premere il tasto E . Viene visualizzata la schermata di aggiornamento software. | NOTA |

 Se la connessione non è riuscita, selezionare Succ., quindi premere il tasto E . Dopo aver completato la procedura di impostazione iniziale, andare a "Rete via cavo" a pagina 31 per configurare la connessione di rete via cavo del prodotto.7 . Per aggiornare il software, selezionare Aggiorna ora e quindi premere il tasto E

. Per saltare l'aggiornamento, selezionare Aggiorna più tardi, premere il tasto E

e andare al passo 9. | NOTA |

 Se è stata saltata la configurazione di rete, è necessario saltare anche l'aggiornamento del software.8 . Se è disponibile un aggiornamento software, il prodotto scarica e installa l'aggiornamento. Questo può richiedere del tempo. Se non è disponibile un aggiornamento software, compare il messaggio "Non ci sono nuovi aggiornamenti software pronti per il download. La versione attualmente in uso è la più recente." Quindi premere il tasto E

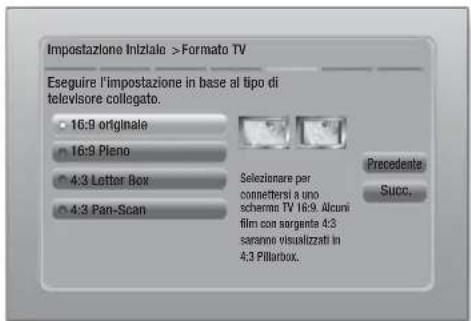

. Viene visualizzata la schermata Formato TV. HT-E4500_XU_ITA_0316.indd 24HT-E4500_XU_ITA_0316.indd 24 2012-03-16 오후 4:57:312012-03-16 오후 4:57:31Italiano 25

04 Impostazioni Impostazione iniziale > Formato TVPrecedenteSucc.Eseguire l'impostazione in base al tipo di televisore collegato.16:9 originale16:9 Pieno4:3 Letter Box4:3 Pan-ScanSelezionare per connettersi a uno schermo TV 16:9. Alcuni film con sorgente 4:3 saranno visualizzati in 4:3 Pillarbox. 9 . Utilizzando i tasti ▲▼, selezionare il formato

che corrisponde allo schermo, quindi premere

. Selezionare Succ., poi premere il

Sono disponibili quattro scelte:

16:9 originale - per televisori panoramici.

Visualizza le immagini a schermo largo nel

formato originale in 16:9 e le immagini 4:3

(vecchio formato standard) in formato 4:3

pillarbox con bande nere a sinistra e a destra.

per televisori panoramici.

Visualizza le immagini a schermo largo nel

formato originale in 16:9 e espande le immagini

in 4:3 per riempire lo schermo in 16:9.

4:3 Letter Box - per vecchi televisori

analogici con schermo standard. Visualizza

immagini in 4:3 a schermo intero e immagini

in 16:9 in formato Letter box che mantiene il

formato 16:9 e applica bande nere sopra e

Per vecchi televisori analogici

con schermo standard. Visualizza immagini

in 4:3 a schermo intero e immagini in 16:9 in

formato Pan-Scan che riempie lo schermo, ma

taglia i lati a sinistra e a destra dell'immagine e

ingrandisce verticalmente la parte centrale. Impostazione iniziale > completataConfigurazione completata. OK Smart HubLingua dei menu a video  Impostazioni di rete  Aggiornamento software -Aspetto TV  Premere Smart Hub per usufruire di un'ampia gamma di cont. Internet. 10 . Viene visualizzata la schermata

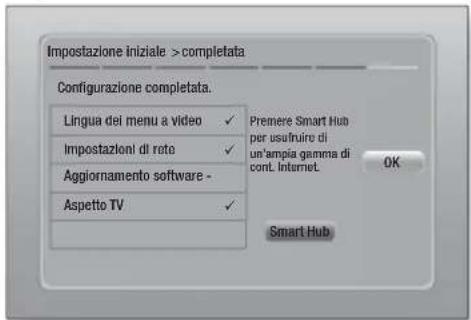

Configurazione completata. Controllare le

impostazioni per verificare che siano corrette.

Selezionare OK, quindi premere il tasto

Viene visualizzata la schermata iniziale.

Per visualizzare nuovamente la schermata Initial Setting

(Impostazione iniziale) ed effettuare le modifiche, selezionare

l'opzione Reset (Ripristina). (Vedere a pagina 30)

Se si utilizza un cavo HDMI per collegare il prodotto a un

televisore Samsung compatibile Anynet+ (HDMI-CEC) e 1).

La funzione Anynet+ (HDMI-CEC) è stata impostata su On

sia nel televisore che nel prodotto e 2). Per il televisore è

impostata una lingua supportata dal prodotto, il prodotto

imposta automaticamente tale lingua come lingua preferita.

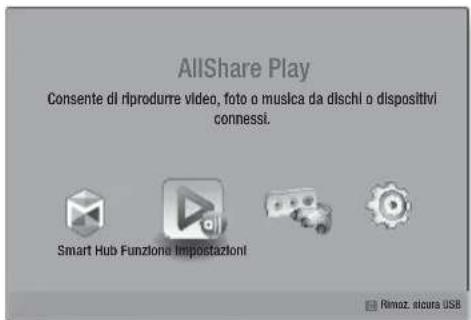

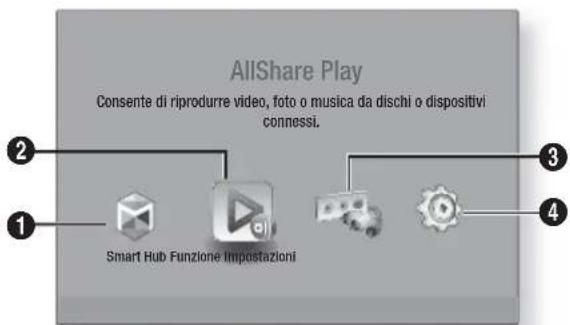

La schermata iniziale Smart Hub Funzione Impostazioni 4

2 Consente di riprodurre video, foto o musica da dischi o dispositivi connessi. AllShare Play

Smart Hub. Avvia Smart Hub. Da Smart Hub è

possibile accedere a YouTube, ai giochi e ad altre

Funzione. Seleziona la sorgente di ingresso audio/

Impostazioni. Imposta diverse funzioni in base alle

preferenze personali.

Selezione di un'opzione nella schermata iniziale

1 . Per selezionare un'opzione nella schermata

iniziale, spostare il cursore utilizzando i tasti

◄► per selezionare l'opzione scelta, quindi

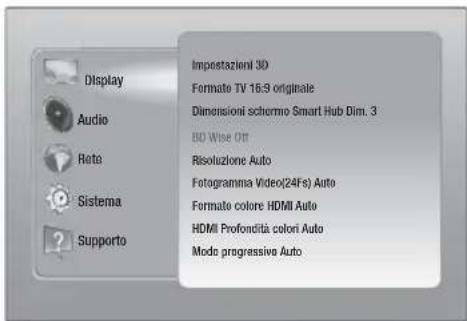

Accesso alla schermata di impostazione 1 . Selezionare Impostazioni nella schermata iniziale, quindi premere E . Viene visualizzata la schermata Impostazioni.DisplayAudio Rete SistemaSupportoImpostazioni 3DFormato TV 16:9 originaleDimensioni schermo Smart Hub Dim. 3BD Wise OffRisoluzione AutoFotogramma Video(24Fs) AutoFormato colore HDMI AutoHDMI Profondità colori AutoModo progressivo Auto2 . Per accedere ai menu, ai sottomenu e alle opzioni della schermata Impostazioni, vedere la figura del telecomando in basso. | NOTA |

 Se si lascia il prodotto in modo di arresto per oltre 5 minuti, sul televisore appare un salvaschermo. Se il salvaschermo viene lasciato in funzione per oltre 20 minuti, l'unità si spegne automaticamente. Tasti del telecomando utilizzati per il

1 Tasto HOME: Per passare alla schermata iniziale. 2 Tasto RETURN: Per tornare al menu precedente. 3 Tasto E (Invio) / DIREZIONE:

~ Premere ▲▼◄► per spostare il cursore o selezionare una voce.

~ Premere il tasto E per attivare la voce correntemente selezionata o confermare un'impostazione. 4 Tasto EXIT: Premere per uscire dal menu corrente. | NOTA |

 Il tasto E sul pannello anteriore del prodotto può avere la stessa funzione del tasto E sul telecomando. Informazioni dettagliate sulle funzioni Ogni funzione, voce menu o singola opzione della schermata Impostazioni è spiegata in dettaglio a video. Per visualizzare la spiegazione, utilizzare i tasti ▲▼◄► per selezionare la funzione, la voce di menu o l'opzione. La spiegazione appare di solito sulla destra della schermata. Per una breve descrizione di ogni funzione di Impostazioni, vedere alla pagina successiva. Per ulteriori informazioni su alcune funzioni vedere anche l'appendice del manuale. HT-E4500_XU_ITA_0316.indd 26HT-E4500_XU_ITA_0316.indd 26 2012-03-16 오후 4:57:382012-03-16 오후 4:57:38Italiano 27

Funzioni del menu Impostazioni

3D Imposta le funzioni 3D.

Riproduzione 3D Blu-ray: Selezionare se riprodurre un

disco Blu-ray con contenuti 3D in modo 3D. Se si passa alla

schermata iniziale o al menu principale di Smart Hub mentre

si è in modo 3D, il prodotto passa automaticamente a 2D.

Dim. schermo: Inserire la dimensione del televisore

collegato al prodotto. Il prodotto regola automaticamente

l'uscita 3D in base alla dimensione dello schermo del

Formato TV Consente di regolare l'uscita del prodotto in base alla

dimensione dello schermo del televisore. Vedere il passo 9 a

pagina 25 per una descrizione delle possibili dimensioni dello

Consente di selezionare le dimensioni ottimali dello schermo

BD Wise è la funzione di interconnettività Samsung di ultima

Quando si collegano tra loro un prodotto Samsung e un

televisore Samsung con BD Wise tramite HDMI, e BD Wise è

attivo sia sul prodotto che sul televisore, il prodotto trasmette i

video con la risoluzione video e la frequenza di fotogrammi del

Consente di impostare risoluzione di uscita del segnale

video HDMI su Auto, 1080p, 1080i, 720p, 576p/480p. Se

è collegato un cavo composito, la risoluzione supporta solo

576i/480i. Il numero indica il numero di linee del video per

fotogramma. "i" e "p" indicano, rispettivamente, la scansione

interlacciata e progressiva. Maggiore è il numero di linee,

maggiore è la qualità.

Impostando la funzione Fotogramma video (24Fs) su Auto, il

prodotto regola automaticamente la propria uscita HDMI su 24

fotogrammi al secondo per migliorare la qualità dell'immagine

se collegato a un televisore compatibile 24Fs.

• Questa funzione può essere utilizzata soltanto sui televisori

che supportano questa frequenza di fotogrammi.

• Fotogramma video può essere selezionato solo se il

prodotto è nei modi di risoluzione 1080i o 1080p dell'uscita

colore HDMI Consente di impostare il formato dello spazio colore per l'uscita

HDMI in base alla capacità del dispositivo collegato (televisore,

Consente di impostare sul prodotto la trasmissione del video

dal connettore HDMI OUT con profondità colori. La profondità

colori consente una riproduzione più fedele con una maggiore

profondità dei colori.

Consente di migliorare la qualità dell'immagine durante la

visualizzazione dei DVD.

HT-E4500_XU_ITA_0316.indd 27HT-E4500_XU_ITA_0316.indd 27 2012-03-16 오후 4:57:462012-03-16 오후 4:57:46|

È possibile impostare le opzioni del diffusore.

Permette di configurare manualmente le impostazioni di

Permette di impostare il prodotto in modo che il volume resti

stabile quando si verifica un cambio di scena o quando si

Permette di selezionare se attivare i diffusori del televisore o

Permette di direzionare il suono dal televisore ai diffusori

dell'Home Cinema. Richiede una connessione HDMI e un

televisore compatibile con la funzione di canale di ritorno audio

• Quando la funzione Canale ritorno audio è su On, utilizzare

il cavo HDMI per collegare il prodotto al televisore. A questo

punto, l'ingresso ottico non funziona.

• Quando la funzione Canale ritorno audio è su Auto, utilizzare

il cavo HDMI per collegare il prodotto al televisore. A questo

punto vengono selezionati automaticamente ARC e ingresso

Permette di impostare l'uscita digitale in base alle capacità del

ricevitore AV collegato al prodotto. Per ulteriori dettagli, fare

riferimento alla tabella di selezione delle uscite digitali. (Vedere

Consente di applicare il controllo gamma dinamica sull'audio

Auto: Controlla automaticamente la gamma dinamica

dell'audio Dolby TrueHD, in base alle informazioni fornite

dalla colonna sonora Dolby TrueHD. Attiva anche il controllo

della gamma dinamica per Dolby Digital e Dolby Digital Plus.

Lascia la gamma dinamica non compressa,

permettendo di sentire il suono originale.

Attiva il controllo della gamma dinamica per tutti e tre

i formati Dolby. Il volume dei suoni bassi viene alzato e

quello dei suoni alti viene abbassato.

Quando il prodotto è collegato a un televisore digitale,

permette di regolare il ritardo audio in modo che l'audio sia

sincronizzato con il video. È possibile impostare il ritardo tra 0 e

Per ulteriori informazioni sulle impostazioni di rete e le funzioni

di rete, vedere "Le reti e Internet " a partire da pagina 31.

Permette di controllare se è stata stabilita una connessione

alla rete e a Internet.

HT-E4500_XU_ITA_0316.indd 28HT-E4500_XU_ITA_0316.indd 28 2012-03-16 오후 4:57:472012-03-16 오후 4:57:47Italiano 29

Permette di collegare al prodotto dispositivi esterni, ad

esempio smartphone, e di condividere contenuti o controllare

Permette di autorizzare, limitare o bloccare una connessione

Internet per il servizio BD-Live.

Consente di eseguire nuovamente la procedura di

impostazione iniziale. Vedere a pagina 24 per i dettagli.

È possibile collegare una tastiera o un mouse USB wireless

alla porta USB sulla parte anteriore del prodotto.

Impostaz. tastiera: Consente di configurare una tastiera

USB wireless collegata al prodotto.

La tastiera può essere utilizzata solo se nel browser Web appare una

schermata o una finestra con una tastiera QWERTY.

Impostazioni mouse: Consente di configurare un mouse

USB wireless collegato al prodotto. Il mouse può essere

utilizzato nel menu del prodotto nello stesso modo in cui

viene utilizzato sul PC.

Per utilizzare un mouse con il menu del prodotto:

1 . Collegare il mouse USB al prodotto.

2 . Fare clic sul pulsante principale selezionato in

Appare il menu semplice.

3 . Fare clic sulle opzioni del menu desiderate.

A seconda del modello USB, la tastiera e il mouse HID potrebbero non

essere compatibili con il prodotto.

Alcuni tasti della tastiera HID potrebbero non funzionare.

Le tastiere USB via cavo non sono supportate.

Alcune applicazioni possono non essere supportate.

Se una tastiera HID wireless non funziona a causa di interferenze,

avvicinare la tastiera al prodotto.

Anynet+ è una comoda funzione che permette di sintonizzare

più prodotti Samsung dotati di Anynet+ e di comandarli con

un telecomando Samsung.

Per attivare questa funzione, collegare questo prodotto ad un

televisore Samsung dotato di funzione Anynet+ utilizzando un

È possibile selezionare la lingua preferita per il menu a video, il

menu del disco, i sottotitoli, ecc.

• La lingua selezionata per il menu del disco, l'audio del disco

o i sottotitoli appare solo se supportata sul disco.

Il PIN predefinito è 0000. Inserire il PIN predefinito per

accedere alla funzione di sicurezza se non è stata ancora

creata una propria password.

Grado Blocco Can. BD: Se non viene inserito il PIN,

impedisce la riproduzione di dischi Blu-ray con classificazione

uguale o superiore a quella di un'età specifica inserita.

Grado Blocco Can. DVD: Se non viene inserito il PIN,

impedisce la riproduzione di DVD con classificazione superiore

ad una specifica classificazione numerica selezionata.

Cambia PIN: Modificare il PIN a quattro cifre utilizzato per

accedere alle funzioni di sicurezza.

Se si è dimenticato il PIN

1 . Rimuovere il disco o il dispositivo di memorizzazione USB.

2 . Tenere premuto il tasto

sul pannello anteriore per

Tutte le impostazioni vengono riportate ai valori predefiniti.

Quando vengono ripristinate le impostazioni predefinite, tutti i dati BD

personalizzati vengono eliminati.

È possibile specificare la luminosità dello schermo e il fuso orario

Display frontale: Permette di cambiare la luminosità del

Fuso orario: È possibile specificare il fuso orario in vigore

Trasparenza menu: Regolare la trasparenza della casella

Vedere i codici di registrazione DivX® VOD per acquistare e

riprodurre contenuti DivX® VOD.

Per ulteriori informazioni sulla funzione Aggiornamento

software, vedere "Aggiornamento del software" a pagina 34.

Fornisce le informazioni di contatto per l'assistenza sul

Se attivata, consente agli agenti del Call Center Samsung

di diagnosticare e risolvere da remoto i problemi legati al

prodotto. Richiede l'attivazione di una connessione Internet. Il

servizio di gestione remota potrebbe non essere disponibile in

Tutte le impostazioni vengono riportate ai valori predefiniti,

ad eccezione delle impostazioni di rete e di Smart Hub. La

password di sicurezza predefinita è 0000.

HT-E4500_XU_ITA_0316.indd 30HT-E4500_XU_ITA_0316.indd 30 2012-03-16 오후 4:57:482012-03-16 오후 4:57:48Italiano 31 | 04 Impostazioni Le reti e Internet Quando si collega questo prodotto a una rete, è possibile utilizzare applicazioni e funzioni basate su una rete come Smart Hub e BD-LIVE e aggiornare il software del prodotto attraverso il collegamento alla rete. Per ulteriori informazioni su come accedere e utilizzare i servizi Internet, vedere il capitolo Servizi di rete del manuale alle pagine 50~52. Di seguito sono riportate le istruzioni per configurare il collegamento alla rete. Configurazione del collegamento alla rete Prima di iniziare, contattare l'ISP per sapere se il proprio indirizzo IP è statico o dinamico. Se è dinamico e si usa una rete via cavo o wireless, si raccomanda di utilizzare le procedure di configurazione automatica di seguito descritte.Se ci si collega a una rete via cavo, collegare il prodotto al router utilizzando un cavo LAN o un adattatore LAN wireless Samsung (venduto separatamente) prima di avviare la procedura di configurazione.Se ci si collega ad una rete wireless, scollegare eventuali collegamenti alla rete via cavo prima di cominciare.Per avviare la configurazione del collegamento alla rete, seguire i passi riportati di seguito:1 . Nella schermata iniziale, selezionare Impostazioni, quindi premere il tasto E

. 2 . Selezionare Rete, quindi premere il tasto E

. 3 . Selezionare Impostazioni di rete, quindi premere il tasto E

. 4 . Passare alle istruzioni per reti via cavo che iniziano di seguito o alle istruzioni per reti wireless che iniziano a pagina 32. Rete via cavo

Via cavo – Automatico Dopo aver seguito i passi da 1 a 3 sopra riportati:1 . Selezionare Avvio nelle impostazioni di rete, quindi premere il tasto E . Il prodotto rileva la connessione via cavo e verifica la connessione di rete, quindi si collega alla rete. 

Via cavo - Manuale Se si dispone di un indirizzo IP statico o se la procedura automatica non funziona, i valori per le impostazioni di rete devono essere impostati manualmente.Dopo aver seguito i passi da 1 a 3 sopra riportati:1 . Selezionare Avvio nelle impostazioni di rete, quindi premere il tasto E . Viene visualizzata la schermata Network Status (Stato rete). Il prodotto tenta di verificare la connessione di rete senza riuscirvi.Impostazioni di reteConnessione alla rete cablata non riuscita.Indirizzo MAC XX:XX:XX:XX:XX:XXIndirizzo IP 0.0.0.0Masc sottorete 0.0.0.0Gateway 0.0.0.0Server DNS 0.0.0.0Impossibile connettersi alla rete. Verificare che l'indirizzo IP sia impostato correttamente in Impostazioni IP. Per maggiori informazioni, contattare l'ISP.RiprovaImpost. IPPrecedente OK 2 . Selezionare Impost. IP sulla destra della schermata, quindi premere il tasto E

. Viene visualizzata la schermata Impost. IP.3 . Selezionare il campo Modalità IP, quindi impostarlo su Manuale.4 . Utilizzare il tastierino numerico sul telecomando per inserire i valori relativi alla rete. Utilizzare i tasti ▲▼◄► sul telecomando per spostarsi tra i campi di inserimento. | NOTA |

 È possibile ottenere questi valori dal provider Internet. È anche possibile visualizzare questi valori sulla maggior parte dei computer Windows. Per istruzioni, vedere "Come ottenere i valori delle impostazioni di rete" nella pagina successiva.5 . A operazione ultimata, selezionare OK, quindi premere il tasto E . Il prodotto verifica la connessione di rete, quindi si collega alla rete. HT-E4500_XU_ITA_0316.indd 31HT-E4500_XU_ITA_0316.indd 31 2012-03-16 오후 4:57:482012-03-16 오후 4:57:48|

Impostazioni < Come ottenere i valori delle impostazioni di rete >È possibile visualizzare i valori delle impostazioni di rete sulla maggior parte dei computer Windows. Per visualizzare i valori delle impostazioni di rete, seguire i passi riportati di seguito:• Windows XP1 . Fare clic con il tasto destro del mouse sull'icona di rete in basso a destra nel desktop di Windows.2 . Nel menu di scelta rapida, fare clic sullo stato.3 . Nella finestra di dialogo che appare, fare clic sulla scheda Supporto.4 . Nella scheda Supporto, fare clic sul pulsante Dettagli.5 . Vengono visualizzate le impostazioni di rete.• Windows 71 . Fare clic sull'icona di rete in basso a destra nel desktop di Windows.2 . Nel menu di scelta rapida, fare clic su Centro connessioni di rete e condivisione.3 . Nella finestra di dialogo che appare, fare clic sulla connessione all'area locale o sulla connessione di rete wireless a seconda della connessione di rete.4 . Nella scheda Supporto, fare clic sul pulsante Dettagli. Vengono visualizzate le impostazioni di rete. | NOTA |

 Le informazioni possono variare a seconda della versione di Windows. Rete wireless È possibile impostare una connessione di rete wireless in tre modi: - Wireless automatico - Wireless manuale - WPS(PBC)Quando si configura la connessione di rete wireless, eventuali dispositivi di rete wireless attualmente collegati attraverso il prodotto o, se applicabile, la connessione via cavo attuale del prodotto, vengono scollegati. 

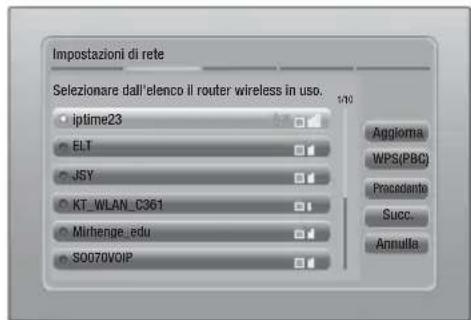

Wireless (Generale) - Automatico Dopo aver seguito i passi da 1 a 3 del capitolo "Come ottenere i valori delle impostazioni di rete" a pagina 31.1 . Selezionare Avvio nelle impostazioni di rete, quindi premere il tasto E . Il prodotto cerca e visualizza un elenco delle reti disponibili.Impostazioni di reteAggiornaWPS(PBC)PrecedenteSucc.AnnullaSelezionare dall'elenco il router wireless in uso. 1/10

ELT JSY KT_WLAN_C361 Mirhenge_edu

SO070VOIP iptime232 . Selezionare la rete desiderata, quindi premere il tasto E

. 3 . Selezionare Succ., quindi premere di nuovo il tasto E

. 4 . Nella schermata Security (Sicurezza), inserire il codice di sicurezza o la passphrase della rete. Inserire i numeri direttamente utilizzando i tasti numerici del telecomando. Inserire le lettere selezionandole con il tasto freccia, quindi premere il tasto E

5 . A operazione ultimata, selezionare Succ. sulla destra della schermata. Il prodotto verifica la connessione di rete, quindi si collega alla rete. | NOTA |

 Il codice di sicurezza o la passphrase dovrebbero essere disponibili in una delle schermate di configurazione utilizzate per impostare il router o il modem. 

Wireless (Generale) - Manuale Se si dispone di un indirizzo IP statico o se la procedura automatica non funziona, i valori per le impostazioni di rete devono essere impostati manualmente.Dopo aver seguito i passi da 1 a 3 del capitolo "Come ottenere i valori delle impostazioni di rete" a pagina 31. HT-E4500_XU_ITA_0316.indd 32HT-E4500_XU_ITA_0316.indd 32 2012-03-16 오후 4:57:492012-03-16 오후 4:57:49Italiano 33 |

1 . Selezionare Avvio nelle impostazioni di rete,

quindi premere il tasto

e visualizza un elenco delle reti disponibili.

2 . Selezionare la rete desiderata o Aggiungi

rete, quindi premere il tasto

3 . Selezionare Succ., quindi premere di nuovo il

4 . Se si seleziona Aggiungi rete, inserire il

nome del router wireless a cui collegarsi.

Inserire i numeri direttamente utilizzando i

tasti numerici del telecomando. Inserire le

lettere selezionandole con i tasti ▲▼◄►,

quindi premere il tasto

Selezionare Succ., quindi premere di nuovo

. Selezionare il tipo di sicurezza,

quindi selezionare Succ., e premere di nuovo

5 . Nella schermata Sicurezza, inserire il codice

di sicurezza o la passphrase della rete.

Inserire i numeri direttamente utilizzando i

tasti numerici del telecomando. Inserire le

lettere selezionandole con i tasti ▲▼◄►,

quindi premere il tasto

6 . A operazione ultimata, selezionare Succ.

a destra nella schermata, quindi premere il

7 . Viene visualizzata la schermata Stato rete.Il

prodotto tenta di verificare la connessione di

rete senza riuscirvi.

8 . Selezionare Impost. IP a destra nella

schermata, quindi premere il tasto

Viene visualizzata la schermata Impost. IP.

9 . Selezionare il campo Modalità IP, quindi

impostarlo su Manuale.

10 . Utilizzare il tastierino numerico sul

telecomando per inserire i valori relativi alla

rete. Utilizzare i tasti ▲▼◄► sul telecomando

per spostarsi tra i campi di inserimento.

È possibile ottenere questi valori dal provider Internet. È

anche possibile visualizzare questi valori sulla maggior

parte dei computer Windows. Per le istruzioni, vedere

"Come ottenere i valori delle impostazioni di rete" a

11 . A operazione ultimata, selezionare OK, quindi

. Viene visualizzata la

schermata Stato rete. Il prodotto verifica la

connessione di rete, quindi si collega alla rete.

A operazione ultimata, selezionare OK, quindi

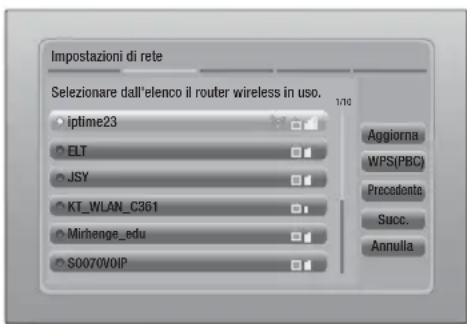

Uno dei modi più semplici per impostare la

connessione di rete wireless è utilizzare la funzione

WPS(PBC). Se il router wireless è dotato di un tasto

WPS(PBC), seguire i passi riportati di seguito:

Dopo aver seguito i passi da 1 a 3 del capitolo

"Come ottenere i valori delle impostazioni di rete"

1 . Selezionare Avvio nelle impostazioni di rete,

quindi premere il tasto

. Impostazioni di reteAggiornaWPS(PBC)PrecedenteSucc.AnnullaSelezionare dall'elenco il router wireless in uso. 1/10

3 . Premere il tasto WPS(PBC) sul router

entro due minuti. Il prodotto acquisisce

automaticamente tutti i valori delle

impostazioni di rete necessari, quindi si

Viene visualizzata la schermata Stato rete.

Il prodotto si collega alla rete dopo aver

verificato la connessione di rete.

Impostazioni AllShare

La schermata Impostazioni AllShare riporta i dispositivi

AllShare collegati in rete e i relativi indirizzi IP.

Attraverso questa schermata, è possibile consentire

o negare l'accesso di un dispositivo al prodotto o

eliminare il dispositivo dall'elenco AllShare.

1 . Nella schermata iniziale, selezionare

Impostazioni, quindi premere il tasto

2 . Selezionare Rete, quindi premere il tasto

Impostazioni 3 . Selezionare Impostazioni AllShare, quindi premere il tasto E

. 4 . Selezionare un dispositivo, quindi premere il tasto E . Viene visualizzato il popup delle impostazioni AllShare. 5 . Selezionare Consenti, Nega o Elimina da Elenco, quindi premere il tasto E

. La schermata Impostazioni AllShare visualizza solo i dispositivi per i quali è stata stabilita una connessione di rete. Per ulteriori informazioni sui dispositivi AllShare collegati in rete, vedere le pagine 36~37. Aggiornamento del software Il menu Aggiornamento software permette di aggiornare il software del prodotto per ottimizzarne le prestazioni o aggiungere nuovi servizi.• Mai spegnere e riaccendere il prodotto manualmente durante il processo di aggiornamento.1 . Nel menu principale, selezionare Impostazioni, quindi premere il tasto E

. 2 . Selezionare Supporto, quindi premere il tasto E

. 3 . Selezionare Aggiornamento software, quindi premere il tasto E

. 4 . Selezionare uno dei seguenti metodi :• In linea• Tramite USB• Tramite disco• Con file scaric• Aggiornamento mod Standby5 . Premere il tasto E

. Di seguito sono riportate le informazioni relative a ciascun metodo. | NOTA |

 L'aggiornamento è completo quando il prodotto si spegne e riaccende da solo.

 Samsung Electronics non si assume alcuna responsabilità legale in caso di malfunzionamento del prodotto dovuto all'instabilità della connessione Internet o alla negligenza del cliente durante l'aggiornamento del software.

 Per annullare l'aggiornamento mentre si sta scaricando l'aggiornamento del software, premere il tasto E

In linea Per utilizzare la funzione In linea, il prodotto deve essere collegato a Internet.1 . Selezionare In linea, quindi premere il tasto E . Viene visualizzato il messaggio di connessione al server in corso.2 . Se è disponibile un aggiornamento per il download, viene visualizzato il popup di download con una barra di avanzamento e il download viene avviato.3 . Al termine del download, viene visualizzata la finestra Richiesta aggiornamento, con tre possibilità di scelta: Aggiorna ora, Aggiorna più tardi, o Non aggiornare.4 . Se si seleziona Aggiorna ora, il prodotto aggiorna il software, quindi si spegne e riaccende da solo.5 . Se non si seleziona alcuna opzione entro un minuto o se si seleziona Aggiorna più tardi, il prodotto memorizza il nuovo aggiornamento software. È possibile aggiornare il software in seguito, utilizzando la funzione Con file scaric.6 . Se si seleziona Non aggiornare, il prodotto annulla l'aggiornamento. Tramite USB 1 . Accedere al sito www.samsung.com.2 . Fare clic su SUPPORT in alto a destra nella pagina.3 . Inserire il codice del modello del prodotto nel campo di ricerca, quindi fare clic su Find Product.4 . Fare clic su Get downloads al centro della pagina sotto l'intestazione Download.5 . Fare clic su Firmware al centro della pagina.6 . Fare clic sull'icona dello ZIP nella colonna File a destra nella pagina.7 . Fare clic su OK nel popup visualizzato per scaricare e salvare il file del firmware sul PC.8 . Decomprimere il file zip sul computer. Deve comparire una sola cartella con lo stesso nome del file zip.9 . Copiare la cartella su un'unità flash USB.10 . Assicurarsi che non vi siano dischi nel prodotto, quindi inserire l'unità flash USB nella porta USB del prodotto. HT-E4500_XU_ITA_0316.indd 34HT-E4500_XU_ITA_0316.indd 34 2012-03-16 오후 4:57:512012-03-16 오후 4:57:51Italiano 35

11 . Nel menu del prodotto, selezionare

Impostazioni > Supporto > Aggiornamento

12 . Selezionare Tramite USB.

Quando si aggiorna il software attraverso la porta USB, non

deve essere inserito nessun disco nel prodotto.

Al termine dell'aggiornamento del software, verificare i

dettagli del software nel menu Aggiornamento software.

Non spegnere il prodotto durante l'aggiornamento

del software. Il prodotto potrebbe non funzionare

Gli aggiornamenti software attraverso la porta USB devono

essere eseguiti esclusivamente con una chiavetta USB.

1 . Accedere al sito www.samsung.com.

2 . Fare clic su SUPPORT in alto a destra nella

3 . Inserire il codice del modello del prodotto

nel campo di ricerca, quindi fare clic su Find

4 . Fare clic su Get downloads al centro della

pagina sotto l'intestazione Download.

5 . Fare clic su Firmware al centro della pagina.

6 . Fare clic sull'icona dello ZIP nella colonna File

a destra nella pagina.

7 . Fare clic su OK nel popup visualizzato per

scaricare e salvare il file del firmware sul PC.

8 . Decomprimere il file zip sul computer. Deve

comparire un solo file .RUF.

9 . Salvare il file RUF su un disco. Si consiglia di

utilizzare un CD-R o un DVD-R.

10 . Finalizzare il disco prima di rimuoverlo dal

11 . Inserire il disco nel prodotto.

12 . Nel menu del prodotto, selezionare

Impostazioni > Supporto > Aggiornamento

13 . Selezionare Tramite disco.

Al termine dell'aggiornamento del sistema, verificare i

dettagli del software nel menu Aggiornamento software.

Non spegnere il prodotto durante l'aggiornamento

del software. Il prodotto potrebbe non funzionare

L'opzione Con file scaric permette di eseguire

l'aggiornamento utilizzando un file scaricato in

precedenza dal prodotto, ma che si è deciso di

non installare immediatamente.

1 . Se l'aggiornamento del software è stato

scaricato, a destra di Con file scaric viene

visualizzato il numero della versione del

2 . Selezionare Con file scaric, quindi premere il

3 . Il prodotto visualizza un messaggio

che richiede se si desidera eseguire

l'aggiornamento. Selezionare Sì. Il prodotto

avvia l'aggiornamento.

4 . Al termine dell'aggiornamento, il prodotto si

spegne e riaccende da solo.

Al termine dell'aggiornamento del sistema, verificare i

dettagli del software nel menu Aggiornamento software.

Non spegnere il prodotto durante l'aggiornamento

del software. Il prodotto potrebbe non funzionare

Aggiornamento mod Standby

È possibile impostare la funzione Aggiornamento mod

Standby in modo che il prodotto scarichi il nuovo

aggiornamento software quando si trova in standby.

In standby il prodotto è spento, ma la connessione

a Internet è attiva. Questo consente al prodotto di

scaricare automaticamente gli aggiornamenti software

quando non è in uso.

1 . Premere i tasti ▲▼ per selezionare

Aggiornamento mod Standby, quindi

2 . Selezionare On o Off.

Se si seleziona On, il prodotto scarica

automaticamente i nuovi aggiornamenti

software quando si trova in standby ed

è spento. Se viene scaricato un nuovo

aggiornamento software, alla riaccensione

il prodotto chiederà se si desidera o meno

installare l'aggiornamento.

Per utilizzare la funzione Aggiornamento mod Standby, il

prodotto deve essere collegato a Internet.

Se questa funzione non viene visualizzata, è possibile

aggiornare il software alla versione più recente per

HT-E4500_XU_ITA_0316.indd 35HT-E4500_XU_ITA_0316.indd 35 2012-03-16 오후 4:57:512012-03-16 오후 4:57:51|

Riproduzione Multimediale Il prodotto Blu-ray permette di riprodurre il contenuto di dischi, supporti USB e PC, telefoni cellulari compatibili con DLNA o NAS utilizzando la funzione AllShare Play. Per ulteriori informazioni sulla funzione AllShare Play, vedere a pagina 39. La schermata AllShare Play Per accedere alla schermata AllShare Play, selezionare l'icona AllShare Play nella schermata principale, quindi premere il tasto E

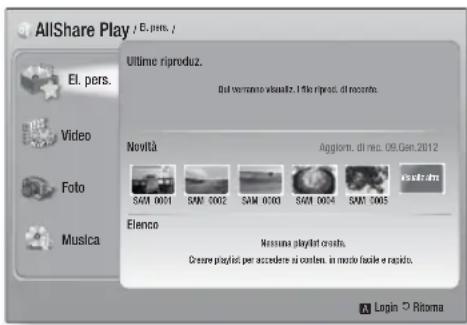

Utilizzo della schermata AllShare Play El. pers.Video Foto Musica a Login ' Ritorna Ultime riproduz.

Novità Aggiorn. di rec. 09.Gen.2012 Elenco

Nessuna playlist creata.

Creare playlist per accedere ai conten. in modo facile e rapido.

Qui verranno visualiz. i file riprod. di recente.

A sinistra nella schermata AllShare Play vengono visualizzati la sezione El. pers. e i diversi tipi di contenuto (Video, Foto e Musica). A destra, per impostazione predefinita, viene visualizzato il contenuto della sezione El. pers.: un elenco degli elementi riprodotti o visualizzati di recente, un elenco degli ultimi elementi inseriti e la playlist più recente. Se non è mai stato riprodotto o visualizzato alcun elemento o se non è mai stata creata una playlist, questa sezione è vuota. 

Riproduzione degli elementi in El. pers. Per riprodurre gli elementi visualizzati in El. pers., il supporto che contiene i dati deve essere collegato o inserito nel prodotto. Ad esempio, se le foto visualizzate di recente in El. pers. sono contenute in un disco DVD, il disco deve essere inserito nel prodotto per poterle visualizzare.Per riprodurre o visualizzare gli elementi in El. pers., eseguire una delle seguenti operazioni:• Utilizzare i tasti ◄► per selezionare un elemento da visualizzare o riprodurre, quindi premere il tasto E . Per visualizzare o riprodurre un altro elemento, premere il tasto RETURN ( ' ), quindi ripetere l'operazione riportata nella prima frase.• Utilizzare i tasti ◄► per selezionare un elemento, premere il tasto TOOLS per visualizzare il menu Strumenti, selezionare Riprod, quindi premere il tasto E . Per visualizzare o riprodurre un altro elemento, premere il tasto RETURN ( ' ), quindi ripetere l'operazione riportata nella prima frase. 

Riproduzione dei contenuti in Video, Foto

o Musica 1 . Assicurarsi che il supporto che contiene i dati da riprodurre o visualizzare sia collegato o inserito nel prodotto.2 . Utilizzare i tasti ▲▼ per selezionare Video, Foto, o Musica, quindi premere il tasto E

. A destra viene visualizzato il primo supporto selezionato.3 . Utilizzare i tasti ▲▼ per selezionare il supporto che contiene i dati da riprodurre, quindi premere il tasto E

 I supporti visualizzati possono variare in base al tipo di contenuto.4 . Per controllare la riproduzione degli elementi in Video, Foto o Musica, vedere: • Controllo della riproduzione video a pagina 41. • Controllo della riproduzione musicale a pagina 43.

• Riproduzione di contenuti fotografici e Utilizzo del menu Strumenti quando un file è selezionato alle pagine 44~47. | NOTA |

 A seconda della modalità e del momento in cui il supporto viene collegato al prodotto e al tipo di contenuto, il prodotto può visualizzare una serie diversa di schermate per avviare la riproduzione. Per conoscere i diversi metodi di riproduzione, vedere:• Riproduzione di file su un dispositivo di memorizzazione USB o su iPod/iPhone a pagina 37.• Riproduzione di DVD commerciali a pagina 38.• Riproduzione di CD commerciali a pagina 38. • Riproduzione di un disco con contenuti registrati dall'utente a pagina 39. HT-E4500_XU_ITA_0316.indd 36HT-E4500_XU_ITA_0316.indd 36 2012-03-16 오후 4:57:522012-03-16 오후 4:57:52Italiano 37

05 Riproduzione Multimediale

Riproduzione di file su un dispositivo di

memorizzazione USB o su iPod/iPhone

È possibile riprodurre i file multimediali memorizzati

su un dispositivo USB collegato.

1 . Quando il prodotto è spento collegare un

dispositivo di memorizzazione USB o un

2 . Accendere il prodotto. Quando viene

visualizzata la schermata principale,

selezionare AllShare Play > Video, Foto

o Musica > Dispositivo connesso, quindi

. Smart Hub Funzione Impostazioni Rimoz. sicura USB Consente di riprodurre video, foto o musica da dischi o dispositivi connessi. AllShare Play

di memorizzazione USB o un iPod/iPhone.

. Quando viene visualizzata la schermata di

seguito, utilizzare i tasti ▲▼ per selezionare il

tipo di contenuto da visualizzare o riprodurre,

quindi premere il tasto

. Smart Hub Function Impostazioni Rimoz. sicura USB Consente di riprodurre video, foto o musica da dischi o dispositivi connessi. AllShare Play

Rimoz. sicura U S B Consente di riprodurre video, foto o musica da dischi o dispositivi

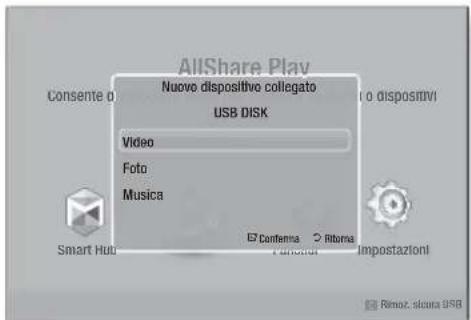

Nuovo dispositivo collegatoUSB DISK" Conferma ' RitornaVideo Foto Musica |

Anche se il prodotto visualizza tutte le cartelle disponibili,

vengono visualizzati solo i file corrispondenti al tipo di

contenuto selezionato al passo 2 o 2-1. Se, ad esempio,

si è selezionato Musica, vengono visualizzati solo i file

musicali. È possibile modificare la selezione utilizzando

3 . Viene visualizzato il tipo di contenuto

selezionato sul dispositivo collegato. A

seconda della disposizione dei contenuti,

vengono visualizzati cartelle, singoli file o

4 . Selezionare i contenuti desiderati utilizzando i

tasti ▲▼◄► sul telecomando. Per aprire una

cartella, selezionarla, quindi premere il tasto

. Per riprodurre un file, selezionarlo, quindi

5 . Premere il tasto RETURN

dalla cartella o per tornare alla schermata

Per evitare di danneggiare la memoria USB, è necessario

rimuovere in sicurezza il dispositivo di memorizzazione

USB utilizzando la funzione “Rimoz. sicura USB”.

Premere il tasto HOME per passare al menu principale,

selezionare il tasto GIALLO (C), quindi premere il tasto

Sul televisore viene visualizzata solo la schermata di

riproduzione. Visualizzare le altre schermate iPod sul lettore

Modelli iPod/iPhone utilizzabili con

Riproduzione Multimediale

La schermata Funzione Nella schermata Funzione è possibile selezionare la sorgente di ingresso video e/o audio da visualizzare o ascoltare. | NOTA |

 È inoltre possibile cambiare la sorgente premendo il tasto FUNCTION in alto a destra sul telecomando.Per accedere alla schermata Funzione, selezionare l'icona Funzione nella schermata principale, quindi premere il tasto E

Opzioni nella schermata Funzione Per selezionare un'opzione, evidenziarla utilizzando i tasti ▲▼, quindi premere il tasto E

. Ingr. digit.Selezionarla per ascoltare la sorgente audio digitale collegata all'ingresso audio digitale. AUX Selezionarla per ascoltare l'audio dalla sorgente audio analogica collegata all'ingresso audio.Remote iPodPer ascoltare musica o vedere video dall'iPod collegato al connettore dell'iPod.TunerSelezionarla per ascoltare la radio FM.

Riproduzione di DVD commerciali 1 . Inserire un disco nell'apposito vano con l'etichetta rivolta verso l'alto e quindi chiudere il vano del disco. La riproduzione si avvia automaticamente. Se così non fosse, premere il tasto 6 sul telecomando o selezionare l'opzione AllShare Play nella schermata principale, quindi premere il tasto E . Vedere "Riproduzione dei contenuti in Video, Foto o Musica" a pagina 36. Playin

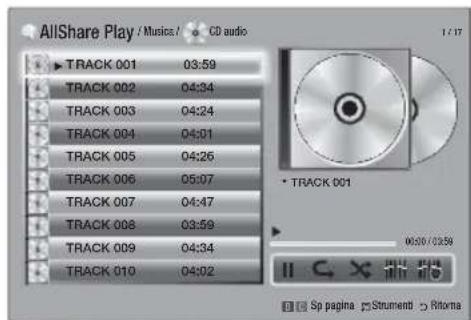

Riproduzione di CD commerciali 1 . Inserire un disco audio commerciale preregistrato nell'apposito vano con l'etichetta rivolta verso l'alto, quindi chiudere il vano. Viene visualizzata la schermata AllShare Play - Musica con un elenco delle tracce. La riproduzione della prima traccia si avvia automaticamente.AllShare Play

2 . Per riprodurre una traccia particolare, utilizzare i tasti ▲▼ sul telecomando per selezionare la traccia, quindi premere il tasto E

 Comandi della schermata MusicaPer mettere in pausa una traccia.Per riprodurre una traccia.Per ripetere una o tutte le tracce.Per riprodurre le tracce in ordine casuale.Per visualizzare l'equalizzatore.Per regolare manualmente l'equalizzatore. (Solo se il modo equalizzatore è attivato) | NOTA |

 I comandi della schermata Music (Musica) sono accessibili solo quando viene riprodotta una traccia.

 I comandi non vengono visualizzati tutti contemporaneamente.

 Per ulteriori informazioni sulla riproduzione musicale, vedere "Controllo della riproduzione musicale" a pagina 43. HT-E4500_XU_ITA_0316.indd 38HT-E4500_XU_ITA_0316.indd 38 2012-03-16 오후 4:58:052012-03-16 오후 4:58:05Italiano 39 |

05 Riproduzione Multimediale

Riproduzione di un disco con

contenuti registrati dall'utente

È possibile riprodurre i file multimediali registrati su

1 . Inserire un disco registrato dall'utente

nell'apposito vano con l'etichetta rivolta

verso l'alto, quindi chiudere il vano. Viene

visualizzato il popup di dispositivo collegato.

2 . Utilizzare i tasti

per selezionare il tipo di

contenuto da visualizzare o riprodurre (Video,

Foto o Musica), quindi premere il tasto

Anche se il prodotto visualizza le cartelle per tutti i tipi di

contenuto, vengono visualizzati solo i file corrispondenti al

tipo di contenuto selezionato al passo 2. Se, ad esempio,

si è selezionato Musica, vengono visualizzati solo i file

musicali. È possibile modificare la selezione utilizzando

3 . Utilizzare i tasti

◄► per selezionare la

cartella con il tipo di contenuto selezionato al

passo 2, quindi premere il tasto

Se si è selezionato Musica, viene visualizzata

la schermata AllShare Play - Musica con i file

musicali sul disco. Utilizzare i tasti ▲▼ per

selezionare il file da riprodurre, quindi premere il

Se si è selezionato Foto, viene visualizzata la

schermata AllShare Play - Foto con le foto sul

disco. Utilizzare i tasti ▲▼◄► per selezionare la

foto da visualizzare, quindi premere il tasto

Se si è selezionato Video, viene visualizzata

la schermata AllShare Play - Video con i file

video sul disco. Utilizzare i tasti ▲▼◄► per

selezionare il video da visualizzare, quindi

Per le cartelle Music (Musica) e Videos (Video), è anche

possibile premere il tasto TOOLS sul telecomando, quindi

selezionare Play Folder (Riproduci cartella) per riprodurre

o visualizzare automaticamente tutti i file nella cartella.

Selezionare la cartella prima di premere il tasto TOOLS.

Per ulteriori informazioni sulla riproduzione musicale,

vedere Controllo della riproduzione musicale a pagina 43.

Per ulteriori informazioni sulla riproduzione di contenuti

fotografici, vedere Riproduzione di contenuti fotografici e

Utilizzo del menu Strumenti quando un file è selezionato

Per ulteriori informazioni sulla riproduzione di contenuti

video, vedere Controllo della riproduzione video a pagina

Utilizzo della funzione di rete

AllShare consente di riprodurre sul prodotto

contenuti video, fotografici o musicali memorizzati

sul PC o sul dispositivo compatibile con DLNA

utilizzando una connessione di rete wireless.

Come scaricare il software AllShare

Per utilizzare AllShare con il PC o con il dispositivo

DLNA, è necessario installare il software AllShare

sul PC. Per scaricare il software per PC e ottenere

istruzioni dettagliate sull'uso di AllShare, visitare il

sito Web Samsung.com.

1 . Accedere al sito www.samsung.com.

2 . Fare clic su Support in alto nella pagina.

3 . Nella pagina Assistenza, inserire il codice del

modello del prodotto nel relativo campo.

4 . Nella pagina visualizzata, fare clic sulla

scheda Download e selezionare Accedi a

Centro di download globale per altre lingue.

Viene visualizzata la pagina Centro di

5 . Nella pagina Centro di download globale, fare

clic sulla scheda Software.

6 . Nella scheda Software, fare clic sull'icona del

file a destra della riga AllShare.

7 . Nel popup visualizzato, fare clic su Salva file.

8 . Trovare il file di installazione di AllShare sul

disco e farvi doppio clic sopra.

9 . Nel popup visualizzato, fare clic su Esegui,

quindi seguire le istruzioni sulla schermata.

Scaricare il manuale di installazione/istruzioni di

AllShare sempre dalla scheda Software facendo

clic sul simbolo del file PDF corrispondente nella

colonna File a destra. Il file, in formato PDF, viene

scaricato e aperto. È possibile visualizzare e/o

HT-E4500_XU_ITA_0316.indd 39HT-E4500_XU_ITA_0316.indd 39 2012-03-16 오후 4:58:092012-03-16 오후 4:58:09|

Riproduzione Multimediale

Riproduzione dei contenuti memorizzati

sul PC o sul dispositivo DLNA sul

prodotto Conexión de AllShare PC ProductoReproducir archivos del PC 1 . Collegare il prodotto, il PC e/o il telefono cellulare compatibile con DLNA alla stessa rete wireless.2 . Seguire le istruzioni riportate nel manuale di installazione/istruzioni del software AllShare per impostare i dispositivi e i file da riprodurre o visualizzare.3 . Selezionare AllShare Play nella schermata iniziale del prodotto, quindi premere il tasto E . Viene visualizzata la schermata AllShare Play.4 . Selezionare il PC o il dispositivo compatibile con DLNA collegato, quindi premere il tasto E . Viene visualizzata una schermata con i file disponibili.5 . Selezionare il file da riprodurre o visualizzare, quindi premere il tasto E

Controllo della riproduzione dei

contenuti memorizzati sul PC tramite

smartphone Conexión de AllShareControl de archivos del PC en el producto PC Smart PhoneProductoReproducir archivos del PC(Disponibile solo sui telefoni Samsung che supportano la funzione AllShare).1 . Collegare il prodotto, il PC e il telefono cellulare compatibile con DLNA alla stessa rete wireless.2 . Seguire le istruzioni riportate nel manuale di installazione/istruzioni del software AllShare per impostare i dispositivi e i file da riprodurre o visualizzare.3 . Sul computer, verificare che il telefono sia collegato utilizzando il software AllShare.4 . Sul telefono, selezionare il file da visualizzare o riprodurre, quindi selezionare il prodotto Blu-ray come dispositivo di riproduzione.5 . Sul telefono, avviare la riproduzione. HT-E4500_XU_ITA_0316.indd 40HT-E4500_XU_ITA_0316.indd 40 2012-03-16 오후 4:58:102012-03-16 오후 4:58:10Italiano 41 | 05 Riproduzione Multimediale

Ripetizione della riproduzione Ripetizione di un titolo o di un capitolo 1 . Durante la riproduzione, premere il tasto REPEAT sul telecomando. 2 . Premere i tasti ▲▼ per selezionare Capitolo, Tutto o Titolo, quindi premere il tasto E

 La schermata potrebbe non visualizzare subito Capitolo o Titolo. Continuare a premere i tasti ▲▼ finché la voce selezionata non viene visualizzata nel campo blu. 3 . Per tornare alla riproduzione normale, premere di nuovo il tasto REPEAT premere i tasti ▲▼ per selezionare Off, quindi premere il tasto E

. Ripetizione di una sezione 1 . Durante la riproduzione, premere il tasto REPEAT sul telecomando. 2 . Premere i tasti ▲▼ per selezionare Ripeti A-B.| NOTA |

 La schermata potrebbe non visualizzare subito Ripeti A-B. Continuare a premere i tasti ▲▼ finché Ripeti A-B non viene visualizzato nel campo blu. 3 . Premere il tasto E nel punto in cui si desidera venga avviata la ripetizione della riproduzione (A). 4 . Premere il tasto E nel punto in cui si desidera venga interrotta la ripetizione della riproduzione (B). 5 . Per tornare alla riproduzione normale, premere di nuovo il tasto REPEAT. 6 . Premere il tasto E

 Il punto (B) deve essere impostato almeno a 5 secondi di riproduzione dopo il punto (A).

Utilizzo del menu del disco, dei titoli e di

scelta rapida e dell'elenco dei titoli DISC MENUDurante la riproduzione, premere questo tasto per visualizzare il menu del disco.TITLE MENUDurante la riproduzione, premere questo tasto per visualizzare il menu dei titoli.• Se il disco contiene una playlist, premere il tasto VERDE (B) per passare alla playlist.POPUP MENUDurante la riproduzione, premere questo tasto per visualizzare il menu di scelta rapida.DISC MENU o TITLE MENUDurante la riproduzione, premere questo tasto per visualizzare l'elenco dei titoli.

Tasti relativi alla riproduzione Il prodotto non riproduce l'audio nel modo ricerca, riproduzione rallentata o fotogramma per fotogramma. 6 Avvia la riproduzione. 5 Arresta la riproduzione. 7 Mette in pausa la riproduzione.Riproduzione veloceDurante la riproduzione, premere il tasto 3

. Ogni volta che si preme il tasto 3

, la velocità di riproduzione cambia.Riproduzione rallentataNel modo pausa, premere il tasto 

. Ogni volta che si preme il tasto  , la velocità di riproduzione cambia.Riproduzione fotogramma per fotogrammaNel modo pausa, premere il tasto 7

. Ogni volta che si preme il tasto 7 , viene visualizzato un nuovo fotogramma.Riproduzione a saltiDurante la riproduzione, premere il tasto 1

. Ogni volta che si preme il tasto 1

2 , il disco passa al capitolo o al file precedente o successivo. Controllo della riproduzione video È possibile controllare la riproduzione dei file video memorizzati su dischi Blu-ray, DVD e CD e su dispositivi di memorizzazione USB. A seconda del disco, alcune funzioni descritte in questo manuale potrebbero non essere disponibili. Tasti del telecomando utilizzati per la riproduzione video

Riproduzione Multimediale

Utilizzo del menu Strumenti Durante la riproduzione, premere il tasto TOOLS.Ricerca titoloRicerca durataSelezionarlo per passare al titolo desiderato (se il disco ha più di un titolo), alla scena desiderata o, utilizzando Ricerca durata, a un punto specifico di un film o video. Ricerca durata permette di definire il punto specifico inserendo il tempo in formato 00:00:00 (ore, minuti, secondi) con il telecomando.Modalità RipetiSelezionarlo per ripetere un titolo, un capitolo (solo dischi BD/DVD) o una sezione contrassegnata specifici.Funziona allo stesso modo del tasto REPEAT. Vedere a pagina 41.Full ScreenSelezionarlo per impostare il formato schermo intero desiderato. È possibile selezionare Originale, Modalità1 (più grande) o Modalità2 (grandezza massima).Modalità immagineSelezionarlo per impostare il modo immagine. - Dinamica : Selezionare questa impostazione per aumentare la nitidezza. - Standard : Selezionare questa impostazione per la maggior parte delle applicazioni. - Film : Questa è l'impostazione migliore per guardare i film. - Utente : Consente di regolare rispettivamente le funzioni di nitidezza e riduzione dei disturbi.| NOTA |

 Se si seleziona Utente, viene visualizzata la schermata Impostazioni utente. Selezionare un'opzione, premere E

, utilizzare i tasti ◄► per regolarla, quindi premere E . Premere il tasto RETURN ( ' ) per tornare al menu TOOLS.

 Quando si utilizza la funzione BD Wise (BD Wise), questo menu non viene visualizzato.Modalità equaliz.Selezionarlo per utilizzare l'equalizzatore.Impost. equalizzatoreSelezionarlo per impostare l'equalizzatore.| NOTA |

 Viene visualizzato solo se il modo equalizzatore è attivato. Menu visualizzati solo durante la

riproduzione di dischi BD/DVD Riproduci dall'inizioSelezionarlo per riprodurre il film dall'inizio.Ricerca capitoliSelezionarlo per passare al capitolo che si desidera guardare.AudioSelezionarlo per impostare la lingua desiderata per l'audio. - Questa funzione può essere attivata anche premendo il tasto AUDIO del telecomando.SottotitoliSelezionarlo per impostare la lingua desiderata per i sottotitoli. - Questa funzione può essere attivata anche premendo il tasto SUBTITLE del telecomando.AngoloPer visualizzare la scena da un'altra angolazione. L'opzione Angolo visualizza il numero di angolazioni disponibili per la visualizzazione (1/1, 1/2, 1/3, ecc.).Video BONUSVIEW / Audio BONUSVIEWSelezionarlo per impostare l'opzione bonusview desiderata. Menu visualizzati solo durante la

riproduzione di un file Vai a Elenco videoPer passare alla schermata con l'elenco dei video.Cerca scenaPer cercare una scena all'interno del file video.InformazioniPer controllare le informazioni del file video. | NOTA |

 Il menu Strumenti può variare in base al disco o al dispositivo di memorizzazione. È possibile che non vengano visualizzate tutte le opzioni. HT-E4500_XU_ITA_0316.indd 42HT-E4500_XU_ITA_0316.indd 42 2012-03-16 오후 4:58:162012-03-16 오후 4:58:16Italiano 43 |

05 Riproduzione Multimediale

Controllo della riproduzione musicale

È possibile controllare la riproduzione dei contenuti

musicali memorizzati su DVD, CD o dispositivi di

Tasti del telecomando utilizzati per la

riproduzione musicale

DISC MENU TITLE MENUMUTE 1

Riproduzione veloce (solo CD audio (CD-DA))

Durante la riproduzione, premere il tasto

Ogni volta che si preme il tasto

di riproduzione cambia.

: per mettere in pausa una traccia.

: per riprodurre la traccia selezionata al

Skip : durante la riproduzione, premere il tasto

per passare alla traccia precedente o

successiva nell'elenco.

Tasti NUMERICI : durante la riproduzione di una

playlist, premere il numero corrispondente alla

traccia desiderata. Viene riprodotta la traccia

Ripetizione delle tracce di un CD audio

È possibile impostare il prodotto in modo che

ripeta le tracce di un CD audio (CD-DA/MP3).

1 . Durante la riproduzione, utilizzare il tasto

► per selezionare nell'angolo in basso

a destra della schermata, quindi premere il

2 . Utilizzare i tasti ▲▼ per selezionare il modo

di ripetizione desiderato - Off, 1 canzone, o

Tutto - quindi premere il tasto

Riproduzione casuale delle tracce di un

È possibile impostare il prodotto in modo che

riproduca casualmente le tracce di un CD audio

1 . Durante la riproduzione, utilizzare il tasto

nell'angolo in basso

a destra della schermata, quindi premere il

2 . Utilizzare i tasti ▲▼ per impostare Mod.

casuale On o Off, quindi premere il tasto

Creazione di una playlist AllShare Play

Con la schermata di riproduzione visualizzata,

premere il tasto TOOLS. Viene visualizzato il

Utilizzare i tasti ▲▼ per selezionare Rip.

selezione, quindi premere il tasto

visualizzata la schermata Selezione ripr..

Utilizzare i tasti ▲▼ per selezionare una traccia,

quindi premere il tasto

traccia viene visualizzato un segno di spunta.

Ripetere il passo 3 per selezionare altre tracce.

Per rimuovere una traccia dall'elenco, spostarsi

sulla traccia, quindi premere di nuovo il tasto

. Il segno di spunta sulla traccia viene

A operazione ultimata, premere il tasto ►

per selezionare Riprod, quindi premere il

. Viene visualizzata di nuovo la

schermata di riproduzione musicale con solo

le tracce selezionate. La riproduzione si avvia

Sui CD audio (CD-DA), è possibile creare una playlist

contenente fino a 99 tracce.

Se è stata creata una playlist, la voce Selezione ripr. viene

sostituita da Mod. playlist nel menu Strumenti.

Nella schermata Selezione ripr., è anche possibile

selezionare Seleziona tutto, Deseleziona tutto, e

HT-E4500_XU_ITA_0316.indd 43HT-E4500_XU_ITA_0316.indd 43 2012-03-16 오후 4:58:162012-03-16 오후 4:58:16|

Riproduzione Multimediale

• Utilizzare Seleziona tutto per selezionare tutte le tracce. In questo modo viene annullata la selezione delle singole tracce. Quando si preme il tasto RETURN ( ' ) sul telecomando o si seleziona RIPROD. e si preme il tasto E , sulla schermata di riproduzione musicale vengono visualizzate tutte le tracce e il prodotto avvia la riproduzione di tutte le tracce partendo dalla numero 001.• Utilizzare Deseleziona tutto per deselezionare tutte le tracce selezionate in una volta sola. Selezionare le singole tracce o utilizzare Seleziona tutto per selezionare tutte le tracce, quindi premere il tasto RETURN ( ' )

sul telecomando o selezionare RIPROD. e premere il tasto E . Se non si utilizza Seleziona tutto o non si selezionano le singole tracce, la playlist non cambia.• Annulla annulla eventuali modifiche effettuate nella schermata Selezione ripr.. Quando si torna alla schermata di riproduzione, la playlist rimane immutata. Ripping È possibile trasferire la musica da un CD musicale a un dispositivo USB inserito nella porta USB. 1 . Inserire un dispositivo USB nel connettore USB sul pannello anteriore del prodotto, quindi premere il tasto RETURN ( ' ) sul telecomando. 2 . Inserire il disco del quale si desidera effettuare un'estrazione nel prodotto e chiudere il vano del disco. 3 . Con la schermata di riproduzione visualizzata, premere il tasto TOOLS. Viene visualizzato il menu Strumenti. 4 . Utilizzare i tasti ▲▼ per selezionare Rip, quindi premere il tasto E . Viene visualizzata la schermata Rip. 5 . Utilizzare i tasti ▲▼ per selezionare una traccia, quindi premere il tasto E . A sinistra della traccia viene visualizzato un segno di spunta. 6 . Ripetere il passo 5 per selezionare altre tracce. 7 . Per rimuovere una traccia dall'elenco, spostarsi sulla traccia, quindi premere di nuovo il tasto E . Il segno di spunta sulla traccia viene rimosso. 8 . A operazione ultimata, premere il tasto ► per selezionare Rip, quindi premere il tasto E

. Viene visualizzato il popup di ripping. 9 . Premere il tasto E per avviare il processo di ripping. Viene visualizzato il popup della barra di completamento del ripping.10 . Al termine del ripping, viene visualizzato il messaggio “Ripping completato”. Premere il tasto E

. 11 . Premere il tasto RETURN ( ' ) per tornare alla schermata di riproduzione.| NOTA |

 Al termine del ripping, sul dispositivo USB viene creata una cartella MP. Riproduzione di contenuti fotografici È possibile riprodurre i contenuti fotografici memorizzati su DVD, supporti USB, dispositivi mobili o PC. Utilizzo del menu Strumenti Durante la riproduzione, premere il tasto TOOLS.Vai a Elenco foto Selezionarlo per andare all'elenco delle foto sull'attuale supporto.Avvia proiezione diapositiveSelezionarlo per avviare la presentazione.Slide Show SpeedSelezionarlo per impostare la velocità della presentazione.Velocità slide show Selezionarlo per impostare gli effetti speciali della presentazione.Musica sottof attivSelezionarlo per ascoltare la musica durante la visualizzazione della presentazione.Impostazione musica di sottofondoSelezionarlo per impostare la musica di sottofondo.Modalità immagineSelezionarlo per impostare l'immagine. - Dinamica : Selezionare questa impostazione per aumentare la nitidezza. - Standard : Selezionare questa impostazione per la maggior parte delle applicazioni. - Film : Questa è l'impostazione migliore per guardare i film. - Utente : Consente di regolare rispettivamente le funzioni di nitidezza e riduzione dei disturbi. | NOTA |

 Quando si utilizza la funzione BD Wise, questo menu non viene visualizzato. Zoom Selezionarlo per ingrandire l'immagine corrente. (Ingrandisce fino a 4 volte l'immagine)RuotaSelezionarlo per ruotare l'immagine. (L'immagine viene fatta ruotare in senso orario o antiorario).InformazioniMostra le informazioni sull'immagine. HT-E4500_XU_ITA_0316.indd 44HT-E4500_XU_ITA_0316.indd 44 2012-03-16 오후 4:58:232012-03-16 오후 4:58:23Italiano 45

05 Riproduzione Multimediale

Il menu Tools (Strumenti) può variare in base al disco

o al dispositivo di memorizzazione. È possibile che non

vengano visualizzate tutte le opzioni.

Per abilitare la funzione di musica di sottofondo, il

file della foto deve trovarsi sullo stesso supporto di

memorizzazione del file musicale. Tuttavia, sulla qualità

del suono possono influire il bit rate del file MP3, la

dimensione della foto e il metodo di codifica.

Non è possibile ingrandire il campo di sottotitoli e PG nel

modo schermo intero.

Utilizzo del menu Strumenti

quando un file è selezionato

Quando un file è selezionato, premere il tasto TOOLS.

Selezionarlo per accedere alle opzioni

di ordinamento: Artista, Genere,

Mensile, Data ultima, ecc. Le opzioni di

ordinamento visualizzate variano in base

al tipo di memorizzazione e di supporto.

Viene visualizzato sulla schermata della

funzione Visualizza. Selezionarlo per

visualizzare le cartelle sul dispositivo di

Viene visualizzato sulla schermata della

funzione Visualizza. Selezionarlo per ordinare

tutti i file foto o video su un dispositivo di

memorizzazione in base al titolo.

Viene visualizzato sulla schermata

della funzione Visualizza. Selezionarlo

per ordinare e visualizzare tutte le

tracce musicali su un dispositivo di

memorizzazione in base all'artista.

Viene visualizzato sulla schermata

della funzione Visualizza. Selezionarlo

per ordinare e visualizzare tutte le

tracce musicali su un dispositivo di

memorizzazione in base all'album.

Viene visualizzato sulla schermata

della funzione Visualizza. Selezionarlo

per ordinare e visualizzare tutte le

tracce musicali su un dispositivo di

memorizzazione in base al genere.

Viene visualizzato sulla schermata della

funzione Visualizza. Selezionarlo per

ordinare e visualizzare tutti i file foto o

video su un dispositivo di memorizzazione

dalla data più vecchia a quella più recente.

Viene visualizzato sulla schermata

della funzione Visualizza. Selezionarlo

per ordinare e visualizzare tutti i

file foto o video su un dispositivo di

memorizzazione dalla data più recente

a quella più vecchia.

Viene visualizzato sulla schermata della

funzione Visualizza. Selezionarlo per

ordinare tutti i file foto o video su un

dispositivo di memorizzazione in base al

Selezione ripr. consente di selezionare

specifici file musicali, video e foto da

riprodurre. Fondamentalmente funziona

in modo analogo per tutti i supporti.

L'esempio di seguito fa riferimento alle

Nella schermata di visualizzazione

delle miniature, selezionare una foto,

quindi premere il tasto TOOLS sul

Nel menu Strumenti, selezionare Rip.

selezione, quindi premere il tasto

Nella schermata di selezione, utilizzare

i tasti ▲▼◄► per selezionare la foto

da visualizzare, quindi premere il tasto

. A sinistra dell'immagine viene

visualizzato un segno di spunta.

Ripetere il passo 3 per ogni foto da

Per deselezionare una foto,

selezionarla, quindi premere il tasto

A operazione ultimata, utilizzare i tasti

◄► per selezionare Play (Riprod.),

quindi premere il tasto

avviata una presentazione delle foto

7. Per interrompere la presentazione,

premere una volta il tasto

riavviare la presentazione, premere

8. Per arrestare la presentazione,

premere il tasto RETURN

Una volta avviata la presentazione,

è possibile controllarla premendo il

tasto TOOLS e visualizzando il menu

Presentazione. Vedere "Utilizzo del

menu Strumenti" a pagina 44.

HT-E4500_XU_ITA_0316.indd 45HT-E4500_XU_ITA_0316.indd 45 2012-03-16 오후 4:58:232012-03-16 오후 4:58:23|

Riproduzione Multimediale

Selezionare Invia per caricare i file

selezionati su Picasa, Facebook, Cloud

Storage, NDrive e Family Story.

Per utilizzare Invia, è necessario creare

un account sul sito online, quindi

accedervi utilizzando la funzione Accedi.

1. Utilizzare i tasti ▲▼◄► per

selezionare un file, quindi premere

2. Ripetere l'operazione per ogni

traccia o file da caricare.

È anche possibile spostarsi su

Seleziona tutto a destra, quindi

tutte le tracce o tutti i file.

3. Selezionare Invia a destra, quindi

4. Utilizzare i tasti ▲▼ per selezionare

il sito online su cui caricare i file o

le tracce, quindi premere il tasto

La funzione Accedi / Chiudi sess.

consente di accedere al proprio account

Selezionarlo per creare una playlist o

aggiungere file o tracce a una playlist.

1. Selezionare Agg. a elenco, quindi

2. Utilizzare i tasti ▲▼◄► per

selezionare una traccia o un file,

quindi premere il tasto

3. Ripetere l'operazione per ogni

traccia o file da aggiungere.

4. Selezionare Aggiungi a destra,

quindi premere il tasto

5. Nella schermata visualizzata,

eseguire una delle seguenti

• Selezionare la playlist a cui

aggiungere le tracce o i file, quindi

• Selezionare Crea nuova, quindi

della tastiera visualizzato, assegnare

un nome alla nuova playlist. Inserire

i numeri utilizzando i tasti numerici

sul telecomando. Inserire le lettere

utilizzando i tasti ▲▼◄► per

spostare il cursore e premendo il

. Al termine, spostarsi su

FATTO nella parte inferiore della

schermata, quindi premere il tasto

A seconda della schermata visualizzata,

selezionare Elimina per cancellare un

file da un supporto cancellabile (come

ad esempio un dispositivo USB) o per

eliminare una playlist.

Selezionare Mod. playlist per rimuovere

i file o le tracce da una playlist. Il

dispositivo di memorizzazione che

contiene la playlist deve essere inserito

o collegato al prodotto.

1. Utilizzare i tasti ▲▼◄► per

selezionare un file, quindi premere

2. Ripetere l'operazione per ogni

traccia o file da rimuovere.

È anche possibile spostarsi su Select

All (Seleziona tutto) a destra, quindi

tutte le tracce o tutti i file.

3. Selezionare Rimuovi a destra,

quindi premere il tasto

Dopo aver effettuato l'ordinamento in

base a Artista, Genere, Album, Titolo,

Data ultima, Data prima o Mensile,

selezionare un gruppo dai risultati

dell'ordinamento (ad esempio, tutte

le foto scattate ad agosto), quindi

selezionare Riproduci gruppo corrente

per riprodurre o visualizzare solo i file di

Selezionarlo per andare alla sezione

della playlist nella schermata AllShare

HT-E4500_XU_ITA_0316.indd 46HT-E4500_XU_ITA_0316.indd 46 2012-03-16 오후 4:58:242012-03-16 오후 4:58:24Italiano 47 |

05 Riproduzione Multimediale

La funzione Codifica (che cambia in

base alla lingua o all'area geografica)

modifica il modo in cui il prodotto

ordina, dispone e presenta file o

tracce, visualizza date, ecc. Selezionare

Codifica per cambiare la codifica in

modo che corrisponda alla propria

lingua o area geografica.

Informazioni Visualizza informazioni su

contenuti e file multimediali.

Il menu Strumenti può variare in base al disco o al

dispositivo di memorizzazione. È possibile che non

vengano visualizzate tutte le opzioni.

Utilizzo dei tasti del telecomando

1 . Premere il tasto FUNCTION per selezionare

2 . Selezionare la stazione desiderata.

• Sintonizzazione preimpostata 1 : Premere

per selezionare PRESET quindi

premere il tasto TUNING/CH (

selezionare la stazione preimpostata.

- Prima di potersi sintonizzare su una

stazione preimpostata, questa deve

essere aggiunta alla memoria del

• Sintonizzazione manuale : Premere il

per selezionare MANUAL quindi

premere il tasto TUNING/CH (

sintonizzarsi su una frequenza precedente o

• Sintonizzazione automatica : Premere il

per selezionare MANUAL quindi

tenere premuto il tasto TUNING/CH (

per ricercare automaticamente la banda.

Impostazione mono/stereo

Premere il tasto MO/ST.

• Ogni volta che si preme il tasto, l'audio passa da

STEREO a MONO e viceversa.

• Nelle zone con scarsa ricezione, selezionare

MONO per una trasmissione chiara e priva di

Memorizzazione delle stazioni

Esempio: memorizzazione della stazione FM

1 . Premere il tasto FUNCTION per selezionare

selezionare <89.10>.

3 . Premere il tasto TUNER MEMORY.

• Il numero lampeggia sul display.

4 . Premere di nuovo il tasto TUNER MEMORY.

• Premere il tasto TUNER MEMORY prima

che il numero scompaia dal display.

• Dopo aver premuto il tasto TUNER MEMORY, il numero scompare dal display

e la stazione viene salvata in memoria.

5 . Per memorizzare un'altra stazione, ripetere i

• Per sintonizzarsi su una stazione

Trasmissione RDS Utilizzo di RDS (Radio Data System) per

ricevere le stazioni FM L'RDS consente alle stazioni FM di inviare un

segnale aggiuntivo insieme ai normali segnali dei

Ad esempio, le stazioni inviano i loro nomi e

informazioni sul tipo di programma che stanno

trasmettendo, ad es. sport, musica, ecc.

Quando la radio si sintonizza su una stazione FM

che offre il servizio RDS, sul display si accende la

Descrizione della funzione RDS

• PTY (Tipo di programma) : Visualizza il tipo di

programma attualmente trasmesso.

• PS NAME (Nome del servizio di programma) :

Indica il nome della stazione ed è composto da

• RT (Testo radio) : Decodifica l'eventuale testo

trasmesso da una stazione, composto da un

massimo di 64 caratteri.

HT-E4500_XU_ITA_0316.indd 47HT-E4500_XU_ITA_0316.indd 47 2012-03-16 오후 4:58:252012-03-16 오후 4:58:25|

Riproduzione Multimediale • CT (Orologio) : Decodifica l'ora esatta dalla frequenza FM. Alcuni stazioni potrebbero non trasmettere le informazioni PTY, RT o CT, pertanto potrebbero non essere visualizzate in tutti i casi.• TA (Annuncio sul traffico) : TA ON/OFF mostra che l'annuncio sul traffico è in corso. | NOTA |

 L'RDS potrebbe non funzionare correttamente se la stazione selezionata non trasmette il segnale RDS correttamente o se il segnale è debole. Per visualizzare i segnali RDS È possibile visualizzare sul display i segnali RDS inviati dalle stazioni.Premere il tasto RDS DISPLAY durante l'ascolto di una stazione FM.• Ogni volta che si preme il tasto, il display mostra in sequenza le seguenti informazioni: PS NAME 

 Frequenza PS (Servizio di programma)Durante la ricerca, viene visualizzato <PS NAME>, quindi vengono visualizzati i nomi delle stazioni. Viene visualizzato <NO PS> se non viene inviato nessun segnale. RT (Testo radio)Durante la ricerca, viene visualizzato <RT>, quindi vengono visualizzati i messaggi di testo inviati dalla stazione. Viene visualizzato <NO RT> se non viene inviato nessun segnale.FrequenzaFrequenza stazione (servizio non RDS) Caratteri utilizzati sul display Quando il display mostra i segnali PS o RT, vengono usati i caratteri seguenti.• La finestra del display non è in grado di fare differenza tra maiuscole e minuscole, pertanto usa sempre le lettere maiuscole.• La finestra del display non è in grado di visualizzare i caratteri accentati, <A,> ad esempio potrebbe indicare le lettere accentate <A's>, <À, Â, Ä, Á, Å e Ã.> Indicazione PTY (Tipo programma) e

funzione PTY-SEARCH Uno dei vantaggi del servizio RDS è che è possibile individuare un particolare tipo di programma nei canali preimpostati specificando i codici PTY. Per ricercare un programma usando i

 Prima di cominciare• La funzione di ricerca PTY è applicabile soltanto alle stazioni memorizzate.• Per interrompere la ricerca in qualsiasi momento durante il processo, premere il tasto 5 durante la ricerca.• È previsto un limite di tempo per eseguire le operazioni indicate di seguito. Se l'impostazione viene annullata prima di aver terminato, iniziare di nuovo dal passo 1.• Prima di premere i tasti sul telecomando principale, assicurarsi di aver selezionato la stazione FM usando il telecomando principale. 2

56 RDS DISPLAYPTY- PTY SEARCH PTY+ TA 1 . Premere il tasto PTY SEARCH durante l'ascolto di una stazione FM. 2 . Premere il tasto PTY- o PTY+ finché sullo schermo viene visualizzato il codice PTY desiderato.• Il display mostra i codici PTY descritti a destra.3 . Premere di nuovo il tasto PTY SEARCH mentre il codice PTY selezionato al passo precedente si trova ancora sul display.• L'unità centrale ricerca 15 stazioni memorizzate, si arresta quando trova quella selezionata, quindi si sintonizza su tale stazione. HT-E4500_XU_ITA_0316.indd 48HT-E4500_XU_ITA_0316.indd 48 2012-03-16 오후 4:58:252012-03-16 오후 4:58:25Italiano 49 |

05 Riproduzione Multimediale

Utilizzo dei tasti degli effetti

speciali sul telecomando

Funzione EFFETTO AUDIO SOUNDEFFECT Permette di selezionare un modo per ottimizzare l'audio.

1. Premere il tasto SOUND EFFECT.

2. Premere il tasto ▲▼ per selezionare il modo

desiderato: DSP, Dolby Pro Logic II o Mod. SFE.

3. Premere i tasti ◄► per selezionare l'effetto audio

• MP3 Enhancer : migliora le prestazioni audio (ad es.

per file mp3). È possibile effettuare l'upscaling audio da

un livello MP3 (24 kHz, 8bit) a un livello CD (44,1 kHz,

• Power Bass : aumenta il volume dei bassi creando

• Virtual 7.1 : Applica l'effetto audio 7.1 canali

utilizzando il sistema di diffusori a 5.1 canali.

• Off : selezionarlo per un ascolto normale.

• Film : Conferisce maggiore realismo all'audio del film.

• Musica : Quando si ascolta la musica, è possibile

sentire gli effetti sonori come se si stesse assistendo a

un'esibizione dal vivo.

• Giochi : Migliora le prestazioni dell'audio dei giochi.

• Matrix : Per ascoltare un audio surround multicanale.

• Prologic : Per ascoltare una sorgente audio a 2 canali

con audio surround a 5.1 canali con tutti i diffusori

- Uno o più diffusori potrebbero non emettere l'audio a

seconda del segnale d'ingresso.

• Off : Selezionare questa opzione per un ascolto

trovarsi in una sala concerti.

• Sala fil. Bratislava (Sala 2) : Riproduce anch'essa l'effetto

di trovarsi in una sala concerti, ma con potenza inferiore

• Jazz Club Seul B : Impostazione consigliata per la musica

• Chiesa a Seoul : Dà la sensazione di trovarsi in una grande

• Anfiteatro (Rock) : Impostazione consigliata per la musica

• Off : Selezionare questa opzione per un ascolto normale.

È possibile godere di un audio surround più naturale

e nitido con toni ricchi regolando l'intensità del suono

attraverso le relative opzioni.

Non è disponibile nel modo FM.

Riproduzione di video 2D in 3D

È possibile vedere un normale video 2D in 3D.

Se si passa alla schermata iniziale o al menu

principale di Smart Hub mentre si è in modo 3D, il

prodotto passa automaticamente al modo 2D.

vTuner vTuner vTuner è la funzione che serve per ascoltare la

radio. Premendo il tasto vTuner, è possibile accedere

all'applicazione vTuner.

È possibile utilizzare la funzione vTuner dopo aver

scaricato l'applicazione vTuner da Samsung Apps.

HT-E4500_XU_ITA_0316.indd 49HT-E4500_XU_ITA_0316.indd 49 2012-03-16 오후 4:58:272012-03-16 오후 4:58:27|

Servizi di Rete È possibile usufruire di diversi servizi di rete come Smart Hub o BD-LIVE collegando il prodotto alla rete.Per utilizzare i servizi di rete, è necessario innanzitutto:1 . Collegare il prodotto alla rete.(Vedere a pagina 23)2 . Configurare le impostazioni di rete.(Vedere alle pagine 31~33) Utilizzo di Smart Hub Utilizzando Smart Hub, è possibile scaricare film, video e musica da Internet, accedere a diverse applicazioni gratuite o a pagamento e visualizzarle sul televisore. I contenuti delle applicazioni comprendono notizie, sport, previsioni del tempo, mercati azionari, mappe, foto e giochi.Per istruzioni su come utilizzare la funzione Smart Hub, seguire i passi riportati di seguito:1 . Accedere al sito www.samsung.com.2 . Fare clic su Support in alto nella pagina.3 . Nella pagina Assistenza, inserire il codice del modello del prodotto nel relativo campo.4 . Nella pagina visualizzata, fare clic sulla scheda Download e selezionare Accedi a Centro di download globale per altre lingue. Viene visualizzata la pagina Centro di download globale.5 . Nella pagina Centro di download globale, fare clic sulla scheda Manuali.6 . Nella scheda Manuali, fare clic sull'icona del file a destra del manuale utente di Smart Hub. Viene scaricato il manuale. | NOTA |

 La posizione sul Web del manuale di Smart Hub può essere modificata senza preavviso. Panoramica di Smart Hub xxxxxxxxContents 1xxxxxxxxContents 4xxxxxxxxContents 3xxxxxxxxContents 2 Samsung Apps Your Video Family Story Fitness Kids

1 Your Video : Fornisce consigli sui video in base ai gusti personali. 2 Search : Fornisce una ricerca integrata dei provider video e dei dispositivi AllShare collegati. 3 Raccomandati : Mostra i contenuti consigliati gestiti da Samsung. 4 Pubblicità : Visualizza la Guida di Smart Hub, un'introduzione al prodotto e la presentazione di nuove applicazioni. 5 Family Story : Un modo semplice per accedere ai contenuti familiari.• Permette di accedere a foto, messaggi ed eventi familiari in qualsiasi luogo e momento. 6 Fitness : Accesso a un servizio unificato per la cura personale.• Fornisce video di fitness da diverse fonti con feedback sulle calorie bruciate dopo ogni allenamento. 7 Kids : Il servizio Bambini permette ai più piccoli di accedere ai contenuti preferiti in modo facile e sicuro.• Fornisce un'ampia serie di contenuti divertenti e sicuri per i più piccoli. 8 Guida di navigazione : Visualizza i tasti del telecomando che è possibile utilizzare per navigare in Smart Hub.• ROSSO (A) : Per accedere a Smart Hub.• VERDE (B) : Per visualizzare la schermata di sfondo.• Strumenti : Per visualizzare la finestra delle impostazioni.• Ritorna : Per tornare al menu precedente. HT-E4500_XU_ITA_0316.indd 50HT-E4500_XU_ITA_0316.indd 50 2012-03-16 오후 4:58:282012-03-16 오후 4:58:28Italiano 51

Applicazioni personali : Visualizza la galleria

personale delle applicazioni in cui è possibile

aggiungere, modificare ed eliminare applicazioni.

Samsung Apps : Aprire Samsung Apps per

scaricare vari servizi applicativi a pagamento o

Utilizzo del browser Web

È possibile accedere a Internet utilizzando per

impostazione predefinita il browser Web installato

nella schermata di Smart Hub.

1 . Selezionare Smart Hub nella schermata

iniziale, quindi premere il tasto

2 . Selezionare l'applicazione del browser Web di

Smart Hub, quindi premere il tasto

Se si lancia il browser Web quando il prodotto è collegato

tramite HDMI a un televisore che supporta la funzione BD Wise(e la funzione BD Wise è attivata), il browser si adatta

alle dimensioni dello schermo intero e la risoluzione

del televisore viene impostata automaticamente sulla

risoluzione ottimale.

Il browser Web non è compatibile con le applicazioni Java.

Se si tenta di scaricare un file, ma non si riesce a salvarlo,

viene visualizzato un messaggio di errore.

La riproduzione di video Flash non è supportata.

L'e-commerce per l'acquisto dei prodotti online non è

ActiveX non è supportato.

Pannello di controllo : Mostra le varie funzioni del

: Passa alla pagina precedente.

: Passa all'ultima pagina visitata prima di

• : Ricarica la pagina corrente e aggiorna le

informazioni sullo schermo.

: Passa alla pagina iniziale del browser Web.

: Permette di aumentare o diminuire lo zoom

della schermata secondo diverse percentuali.

: Permette di assegnare un segnalibro a

determinate pagine per accedervi facilmente.

: Permette di visualizzare la cronologia delle

pagine visitate in base alla data, al nome o alla

• http://www.google.com/ : Permette di inserire

manualmente l'indirizzo di una pagina o di

selezionare e accedere a una pagina dall'elenco

: Permette di passare facilmente tra le

diverse finestre del browser Web aperte.

: Permette di cercare informazioni inserendo

delle parole chiave.

: Permette di condividere il sito corrente con il

gruppo familiare inviando un messaggio.

: Permette di configurare tutte le impostazioni

2 Guida di navigazione : Visualizza i tasti del telecomando che è possibile utilizzare per navigare nel browser Web.• VERDE (B) : Per visualizzare il pannello di controllo.• GIALLO (C) : Per cercare un link.• Tools : Per visualizzare la finestra Strumenti.• Exit : Per tornare al menu precedente. BD-LIVE™ Quando il prodotto è collegato alla rete, è possibile fruire di diversi contenuti di servizi relativi ai film disponibili su dischi compatibili con BD-LIVE.1 . Collegare una memoria USB alla porta USB sul pannello anteriore del prodotto, quindi verificare lo spazio disponibile in memoria. Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare i servizi BD-LIVE.2 . Selezionare Impostazioni nella schermata iniziale, quindi premere il tasto E

. 3 . Selezionare Rete, quindi premere il tasto E

. 4 . Selezionare Impostazioni BD-Live, quindi premere il tasto E

. 5 . Selezionare Gestione dei dati BD, quindi premere il tasto E

. 6 . Selezionare Scelta dispositivo, quindi premere il tasto E

. 7 . Selezionare USB, quindi premere il tasto E

. 8 . Inserire un disco Blu-ray che supporti BD-LIVE.9 . Selezionare una voce tra i diversi contenuti del servizio BD-LIVE forniti dal produttore del disco. | NOTA |

 La modalità di utilizzo di BD-LIVE e i contenuti forniti possono variare a seconda del produttore del disco. HT-E4500_XU_ITA_0316.indd 52HT-E4500_XU_ITA_0316.indd 52 2012-03-16 오후 4:58:312012-03-16 오후 4:58:31Italiano 53 | 07 Appendice Informazioni aggiuntive

Nota ConnessioniHDMI OUT • A seconda del televisore, alcune risoluzioni di uscita HDMI potrebbero non essere utilizzabili. • Per poter vedere video in 3D, è necessaria una connessione HDMI. • In questo caso, impostare HDMI Profondità colori su Off nel menu. ImpostazioniImpostazioni 3D • Per alcuni dischi 3D, per arrestare un film durante la riproduzione in 3D, premere una volta il tasto 5 . Il film si arresta e l'opzione modo 3D si disattiva.Per cambiare la selezione di un'opzione 3D durante la riproduzione di un film 3D, premere una volta il tasto 5 . Viene visualizzato il menu Blu-ray. Premere di nuovo il tasto 5 quindi selezionare Impostazioni 3D nel menu Blu-ray. • A seconda del contenuto e della posizione dell'immagine sullo schermo del televisore, si possono vedere delle bande nere verticali sul lato sinistro, sul lato destro o su entrambi i lati.Aspetto TV• A seconda del tipo di disco, è possibile che alcuni formati non siano disponibili. • Se si selezionano un formato e un'opzione diversi dal formato del televisore, l'immagine potrebbe apparire distorta. • Selezionando 16:9 originale, è possibile che il televisore visualizzi il formato 4:3 Pillarbox (bande nere ai lati dell'immagine).BD Wise (solo prodotti Samsung) • Se la funzione BD Wise è attivata, la risoluzione viene impostata automaticamente su BD Wise e nel menu Risoluzione viene visualizzato BD Wise. • Se il prodotto è collegato a un dispositivo che non supporta la funzione BD Wise, non è possibile utilizzare questa funzione. • Per un corretto funzionamento della funzione BD Wise, impostare l'opzione BD Wise su On sia sul prodotto che sul televisore.Uscita Digitale • Assicurarsi di selezionare l'opzione di uscita digitale corretta, altrimenti l'audio non verrà emesso o risulterà molto disturbato. • Se il dispositivo HDMI (ricevitore AV, televisore) non è compatibile con i formati compressi (Dolby Digital, DTS), il segnale audio viene emesso come PCM.• I normali DVD non dispongono di audio BONUSVIEW ed effetti sonori di navigazione. • Alcuni dischi Blu-ray non dispongono di audio BONUSVIEW ed effetti sonori di navigazione.

• Questa impostazione dell'uscita digitale non influisce sull'uscita audio analogica (S/D), né sull'uscita audio HDMI verso il televisore. Influisce, invece, sull'uscita audio HDMI e ottica se il prodotto è collegato a un ricevitore AV.• Se vengono riprodotte tracce audio MPEG, il segnale audio viene emesso come PCM indipendentemente dall'uscita digitale selezionata (PCM o bitstream).Connessione Internet BD-Live • La connessione a Internet potrebbe essere limitata durante l'utilizzo di contenuti BD-LIVE.

• Su alcuni televisori, alcune risoluzioni di uscita HDMI potrebbero non essere utilizzabili.

Consultare il manuale utente del televisore.

• Questa funzione non è disponibile se il cavo HDMI non supporta CEC.

• Il televisore Samsung supporta la funzione Anynet+ se su di esso è presente il logo Anynet+.

Gestione dei dati BD

• Nel modo memoria esterna, la riproduzione del disco può essere interrotta se si scollega il

dispositivo USB durante la riproduzione.

• Sono supportati solo i dispositivi USB formattati nel file system FAT (etichetta di volume DOS 8.3).

Si consiglia di usare dispositivi USB che supportano il protocollo USB 2.0, con velocità di lettura/

scrittura di 4 MB/sec o superiore.

• La funzione Riprendi Riproduzione potrebbe non funzionare dopo aver formattato il dispositivo di

• La memoria totale disponibile per Gestione dei dati BD può differire, a seconda delle condizioni.

DivX® Video On Demand

• Per ulteriori informazioni su DivX(R) VOD, visitare il sito "http://vod.divx.com".

Imposta altoparlanti

• Se viene selezionato Selez. altoparlante su Altoparlante TV, l'audio è prodotto attraverso i

• Quando l'audio HDMI viene emesso dai diffusori del televisore, viene convertito automaticamente

Canale ritorno audio

• Quando Anynet+ (HDMI-CEC) è su Off, la funzione Canale ritorno audio non è disponibile.

• L'uso di un cavo HDMI non certificato per ARC (Audio Return Channel(Canale ritorno audio)) può

causare problemi di compatibilità.

• La funzione ARC (ARC) è disponibile solo se è collegato un televisore compatibile ARC.

• L'uscita digitale può essere attivata solo se Selez. altoparlante è impostato su Altoparlante TV.

Riproduzione di file video

• I file video con frequenze di bit elevate, pari o superiori a 20 Mbps, forzano le capacità del

prodotto e potrebbero arrestarsi durante la riproduzione.

Selezione della lingua dell'audio

• L'indicatore ◄► non viene visualizzato sulla schermata se la sezione BONUSVIEW non contiene

impostazioni audio BONUSVIEW.

• Le lingue disponibili attraverso la funzione Lingua audio dipendono dalle lingue codificate sul

disco. Questa funzione o alcune lingue potrebbero non essere disponibili.

• Con alcuni dischi Blu-ray è possibile selezionare tracce audio LPCM o Dolby Digital in inglese.

HT-E4500_XU_ITA_0316.indd 54HT-E4500_XU_ITA_0316.indd 54 2012-03-16 오후 4:58:332012-03-16 오후 4:58:33Italiano 55

Selezione della lingua dei sottotitoli

• Su alcuni dischi Blu-ray/DVD è possibile cambiare la lingua dei sottotitoli nel menu del disco.

Premere il tasto DISC MENU.

• Questa funzione dipende dalla selezione dei sottotitoli codificati sul disco, quindi potrebbe non

essere disponibile su tutti i dischi Blu-ray/DVD.

• Se il disco Blu-ray ha una sezione BONUSVIEW, vengono visualizzate anche le informazioni sul

modo BONUSVIEW principale.

• Questa funzione modifica contemporaneamente sottotitoli primari e secondari.

• Vengono visualizzati rispettivamente il numero totale di sottotitoli primari e secondari.

Riproduzione di file JPEG

• Non è possibile ingrandire il campo di sottotitoli e PG nel modo schermo intero.

Modo Dolby Pro Logic II

• Prima di selezionare il modo Dolby Pro Logic II, collegare il dispositivo esterno ai jack di AUDIO INPUT (sx. e dx.) del prodotto. Se si collega un solo ingresso (sx o dx), non è possibile ascoltare

Utilizzo del tasto TOOLS durante la riproduzione delle immagini

• Se il sistema è collegato a un televisore che supporta la funzione BD Wise e BD Wise è impostato

su On, il menu Impostazioni immagini non viene visualizzato.

• La funzione di musica di sottofondo funziona solo se il file musicale e il file della foto sono sullo

stesso supporto di memorizzazione. La qualità del suono può anche essere influenzata dal bit

rate del file MP3, dalla dimensione delle foto e dal metodo di codifica.

Riproduzione da un dispositivo di memorizzazione USB

• È necessario rimuovere in sicurezza il dispositivo di memorizzazione USB (eseguendo la funzione

“Rimoz. sicura USB” ) per evitare possibili danni alla memoria USB. Premere il tasto HOME per

passare al menu principale, selezionare il tasto GIALLO (C), quindi premere il tasto

Riproduzione dei file musicali

• Regolare il volume a un livello moderato prima di collegare l'iPod al prodotto.

• Quando il prodotto è alimentato e si collega un iPod, il prodotto carica la batteria dell'iPod.

HT-E4500_XU_ITA_0316.indd 55HT-E4500_XU_ITA_0316.indd 55 2012-03-16 오후 4:58:332012-03-16 오후 4:58:33|

Modelli iPod/iPhone utilizzabili con questo prodotto

• La regolazione del volume potrebbe non funzionare normalmente con l'iPod e modelli iPhone non

elencati a pagina 37. In caso di problemi con i modelli elencati, aggiornare il software dell'iPod/

iPhone all'ultima versione.

• A seconda della versione software dell'iPod, possono verificarsi problemi di comando. Non si

tratta di un malfunzionamento del sistema Home Cinema.

• A seconda della versione software o a seconda del tipo dell'iPod, alcune operazioni possono

differire. Installare l'ultimo software iPod. (raccomandato)

• Non è garantita la riproduzione dei contenuti delle applicazioni con il prodotto. Si raccomanda di

riprodurre i contenuti scaricati sull'iPod.

• In caso di problemi di utilizzo dell'iPod, visitare il sito www.apple.com/support/ipod.

HT-E4500_XU_ITA_0316.indd 56HT-E4500_XU_ITA_0316.indd 56 2012-03-16 오후 4:58:342012-03-16 오후 4:58:34Italiano 57 |

Risoluzione in base al modo di uscita

Riproduzione di dischi Blu-ray/e-Content/contenuti digitali

dell'ingresso TV Risoluzione max.

Riproduzione di DVD Uscita

HDMI/collegata HDMI/non collegata

Auto Risoluzione max. dell'ingresso TV 576i/480i -

Selezione dell'uscita digitale Conf. PCMBitstream (non elaborato)Bitstream (DTS ricodificato)Bitstream (Dolby D ricodificato)Connessione Ricevitore AV con supporto HDMIStreaming audio su disco Blu- ray PCM Fino a PCM 7,1 can. PCM DTS ricodificatoDolby Digital ricodificato *Dolby DigitalFino a PCM 7,1 can. Dolby Digital DTS ricodificatoDolby Digital ricodificato *Dolby Digital Plus Fino a PCM 7,1 can. Dolby Digital Plus DTS ricodificatoDolby Digital ricodificato *Dolby TrueHDFino a PCM 7,1 can. Dolby TrueHD DTS ricodificatoDolby Digital ricodificato *DTS Fino a PCM 6,1 can. DTS DTS ricodificatoDolby Digital ricodificato *Audio DTS-HD ad alta risoluzioneFino a PCM 7,1 can.Audio DTS-HD ad alta risoluzioneDTS ricodificatoDolby Digital ricodificato *Audio master DTS-HDFino a PCM 7,1 can. Audio master DTS-HD DTS ricodificatoDolby Digital ricodificato *Streaming audio su

DVD PCM PCM 2 can. PCM 2 can. PCM 2 can. PCM 2 can. Dolby DigitalFino a PCM 5,1 can. Dolby Digital Dolby Digital Dolby DigitalDTS Fino a PCM 6,1 can. DTS DTS DTSDefinizione per disco Blu-rayQualsiasiDecodifica il flusso audio principale e il flusso audio BONUSVIEW combinandoli nell'audio PCM ed aggiunge effetti sonori di navigazione.Emette solo il flusso audio principale in modo che il ricevitore AV possa decodificare il bitstream audio.Non si udiranno l'audio BONUSVIEW o gli effetti sonori di navigazione.Decodifica il flusso audio principale e il flusso audio BONUSVIEW combinandoli nell'audio PCM ed aggiunge effetti sonori di navigazione, quindi ricodifica l'audio PCM in bitstream DTS.Decodifica il flusso audio principale e il flusso audio BONUSVIEW combinandoli nell'audio PCM ed aggiunge effetti sonori di navigazione, quindi ricodifica l'audio PCM in bitstream Dolby Digital o PCM. * Se il flusso sorgente è 2 canali o mono, l'impostazione "Dolby D ricodificato" non viene applicata. L'uscita è PCM 2 canaliI dischi Blu-ray possono comprendere tre flussi audio: - Audio principale: la traccia audio principale. - Audio BONUSVIEW: traccia audio aggiuntiva, come i commenti del regista o degli attori.

- Effetti sonori di navigazione: durante la navigazione nei menu è possibile udire i relativi effetti sonori. Gli effetti sonori di navigazione sono differenti per ciascun disco Blu-ray. HT-E4500_XU_ITA_0316.indd 58HT-E4500_XU_ITA_0316.indd 58 2012-03-16 오후 4:58:352012-03-16 오후 4:58:35Italiano 59

Risoluzione dei problemi

Se il prodotto non funziona correttamente, consultare la tabella che segue. Se il problema non è elencato

nella tabella o se le istruzioni fornite non portano a una soluzione, spegnere il prodotto, scollegare il cavo di

alimentazione e contattare il rivenditore autorizzato più vicino o il Centro di assistenza di Samsung Electronics.

Sintomo Controlli/Rimedi

Non si riesce ad estrarre il

• Il cavo di alimentazione è ben collegato alla presa?

• Spegnere l'unità, quindi riaccenderla.

L'iPod non si collega.

• Verificare le condizioni del connettore dell'iPod.

• Tenere aggiornata la versione software dell'iPod.

La riproduzione non si

• Controllare il codice regionale del disco Blu-ray/DVD.

È possibile che i DVD acquistati all'estero non siano riproducibili.

• I CD-ROM e i DVD-ROM non possono essere riprodotti con questo prodotto.

• Assicurarsi che il livello di protezione sia corretto.

La riproduzione non si avvia

immediatamente quando

viene premuto il tasto di

• Il disco è deformato o ha la superficie graffiata?

L'audio non viene riprodotto.

Il sistema Home Cinema non riproduce l'audio durante la riproduzione veloce, la riproduzione

rallentata e la riproduzione fotogramma per fotogramma.

I diffusori sono collegati correttamente? La configurazione dei diffusori è personalizzata

Il disco è gravemente danneggiato?

L'audio viene emesso

soltanto da alcuni diffusori,

• Su alcuni dischi Blu-ray/DVD, l'audio viene emesso soltanto dai diffusori anteriori.

• Controllare che i diffusori siano collegati correttamente.

• Regolare il volume.

• Durante l'ascolto di un CD, della radio o della TV, l'audio viene emesso soltanto dai

diffusori anteriori.

Il suono Dolby Digital 5.1

canali Surround non viene

• Il disco reca il marchio "Dolby Digital 5.1 CH"? Il suono Dolby Digital 5.1 canali

Surround viene emesso soltanto se il disco è registrato con audio a 5.1 canali.

• La lingua audio è impostata correttamente su Dolby Digital 5.1-CH?

Il telecomando non funziona

Il telecomando è utilizzato entro le distanze ammesse e con una corretta angolazione rispetto al

Le batterie sono scariche?

Le funzioni del modo (TV/BD) del telecomando sono state selezionate correttamente (TV o BD)?

• Il disco gira, ma non viene

• La qualità dell'immagine è

scarsa e l'immagine è

• Il televisore è acceso?

• I cavi video sono collegati correttamente?

• Il disco è sporco o danneggiato?

• I dischi di scarsa qualità potrebbero non essere riproducibili.

La lingua dell'audio e i

sottotitoli non funzionano.

La lingua dell'audio e i sottotitoli non funzionano se il disco non li contiene.

visualizzato neanche

quando viene selezionata la

• Si sta usando un disco che non contiene menu?

Il formato non può essere

• È possibile riprodurre i dischi Blu-ray/DVD 16:9 in modo 16:9 Pieno, 4:3 Letter Box o

4:3 Pan-Scan, ma i dischi Blu-ray/DVD 4:3 possono essere visti soltanto in formato 4:3.

Selezionare la funzione appropriata in base alla copertina del disco Blu-ray.

• Il prodotto non funziona

(esempio: l'apparecchio si

spegne o si sentono strani

• Il prodotto non funziona in

• Tenere premuto il tasto

sul telecomando per 5 secondi in modo STANDBY.

- Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.

Utilizzarla solo se strettamente necessario.

Non si ricorda la password

del livello di protezione

• Senza dischi inseriti nel prodotto, tenere premuto il tasto

del prodotto per più di 5

secondi. Sullo schermo viene visualizzato INIT e tutte le impostazioni ritornano ai valori

Premere quindi il tasto ACCENSIONE.

- Utilizzando la funzione RESET vengono cancellate tutte le impostazioni memorizzate.

Utilizzarla solo se strettamente necessario.

La radio non funziona.

• L'antenna è collegata correttamente?

• Se il segnale di ingresso dell'antenna è debole, installare un'antenna FM esterna in

un'area con una buona ricezione.

Se si ascolta l'audio del

televisore attraverso il

prodotto, non viene emesso

Se si preme il tasto di APERTURA/CHIUSURA

mentre si ascolta l'audio del televisore

usando le funzioni D.IN o AUX, le funzioni del disco Blu-ray/DVD vengono attivate e

l'audio del televisore viene disattivato.

visualizzato il messaggio

• In questo momento non è possibile completare le funzioni o le operazioni perché:

1. L'operazione non è consentita dal software del disco Blu-ray/DVD.

La funzione (ad es. di angolatura) non è supportata dal software del disco Blu-ray DVD.

3. La funzione al momento non è disponibile.

Sono stati richiesti un numero di titolo o di capitolo o un tempo di ricerca fuori gamma.

Se per l'uscita HDMI è

impostata una risoluzione non

supportata dal televisore (ad

esempio 1080p), è possibile

che l'immagine non venga

riprodotta sul televisore.

• Tenere premuto il tasto

sul pannello anteriore per più di 5 secondi senza dischi

inseriti. Tutte le impostazioni vengono riportate ai valori predefiniti.

Nessuna uscita HDMI.

Controllare il collegamento tra il televisore e il connettore HDMI del prodotto.

Verificare che il televisore supporti le risoluzioni di ingresso HDMI

576p/480p/720p/1080i/1080p.

Schermata di uscita HDMI

Se l'immagine appare disturbata, significa che il televisore non supporta la funzione

Sintomo Controlli/Rimedi

Funzione AllShare Play

Si vedono le cartelle

condivise in AllShare Play,

• AllShare Play mostra solo i file corrispondenti alle categorie Video, Foto e Musica.

I file che non corrispondono a queste categorie potrebbero non essere visualizzati.

Il video viene riprodotto in

• Verificare che la rete sia stabile.

• Verificare che il cavo di rete sia collegato correttamente e che la rete non sia

• La connessione wireless tra il server e il prodotto è instabile.

Verificare la connessione.

La connessione AllShare

Play tra il televisore e il PC è

L'indirizzo IP all'interno della stessa subnet deve essere univoco, altrimenti la presenza di

più IP uguali può provocare fenomeni di questo tipo.

Verificare se vi è un firewall abilitato.

In questo caso, disabilitare la funzione firewall.

BD-LIVE Non è possibile collegarsi al

• Verificare che la connessione di rete sia stata stabilita utilizzando il menu Stato rete.

• Verificare che al prodotto sia collegato un dispositivo di memoria USB.

• Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare il

È possibile controllare lo spazio disponibile in Gestione dei dati BD. (Vedere a pagina

• Verificare che l'opzione della connessione Internet BD-LIVE sia impostata su

• Se la procedura precedente non riesce, contattare il fornitore dei contenuti oppure

aggiornare il firmware.

Quando si utilizza il servizio

BD-LIVE, si verifica un

Il dispositivo di memoria deve avere almeno 1 GB di spazio libero per poter installare il

È possibile controllare lo spazio disponibile in Gestione dei dati BD. (Vedere a pagina 54)

Quando vengono ripristinate le impostazioni predefinite, tutti i dati BD utente memorizzati vengono eliminati.

Specifiche GeneralePeso 2,5 kgDimensioni 430 (L) x 50 (A) x 250 (P) mmTemperatura di esercizio da +5°C a +35°CUmidità di esercizio da 10 % a 75 %Sintonizzatore FMRapporto segnale/rumore 55 dBSensibilità utile 12 dBDistorsione armonica totale 0,5 %DiscoBD (disco Blu-ray) Velocità di lettura: 9,834 m/secDVD (Digital Versatile Disc)Velocità di lettura: 6,98 ~ 7,68 m/sec.Tempo approssimativo di riproduzione (Lato singolo, strato singolo): 135 min.CD: 12cm (COMPACT DISC)Velocità di lettura: 4,8 ~ 5,6 m/sec.Tempo massimo di riproduzione: 74 min.CD : 8cm (COMPACT DISC)Velocità di lettura: 4,8 ~ 5,6 m/sec.Tempo massimo di riproduzione: 20 min.Uscita video Video composito1 canale: 1,0 Vp-p (carico 75 Ω)Disco Blu-ray: 576i/480i DVD : 576i/480iVideo/Audio HDMI1080p, 1080i, 720p, 576p/480pAudio multicanale PCM, bitstream audio, audio PCMAmplificatoreUscita diffusore anteriore 165W x 2(3Ω)Uscita diffusore centrale 170W(3Ω)Uscita diffusore surround 165W x 2(3Ω)Uscita diffusore subwoofer 170W(3Ω)Risposta in frequenzaIngresso analogico 20Hz~20kHz (±3dB)Ingresso digitale 20Hz~40kHz (±4dB)Rapporto S/N 70dBSeparazione canali 60dBSensibilità di ingresso (AUX)500mV HT-E4500_XU_ITA_0316.indd 62HT-E4500_XU_ITA_0316.indd 62 2012-03-16 오후 4:58:372012-03-16 오후 4:58:37Italiano 63

Sistema di altoparlanti a 5.1 canali

Livello di pressione

* Base del supporto:

* Base del supporto:

* Base del supporto:

• Velocità di rete uguali o inferiori a 10 Mbps non sono supportate.

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

• Per l'alimentazione e il consumo di energia, vedere l'etichetta attaccata al prodotto

HT-E4500_XU_ITA_0316.indd 63HT-E4500_XU_ITA_0316.indd 63 2012-03-16 오후 4:58:382012-03-16 오후 4:58:38Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori

elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del

ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si

invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per

favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale

preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto

di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di conferimento differenziato

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di

questo prodotto non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Dove

raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in

quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite

correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti

e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area di residenza.

Contatta SAMSUNG WORLD WIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti
