MODE D'EMPLOI LU17142 SIEMENS

Modes de fonctionnement En cas d'afflux d'air insuffisant, risqued'intoxication par réaspiration des gazde combustion.La présence d'une ventouse télescopiqued'apport et d'évacuation d'air ne suffit pasà assurer le respect de la valeur limite.Remarque: lors de l'évaluation de la situati-on, toujours tenir compte de l'ensembledes moyens d'aération du logement. Cetterègle ne vaut généralement pas si vous utili-sez des appareils de cuisson (table de cuis-son et cuisinière à gaz).Si la hotte recycle l'air aspiré au moyend'un filtre au charbon actif, sonfonctionnement ne s'assortit d'aucunerestriction. Air recyclé: ❑ La hotte doit, dans ce cas, être équipéed'un filtre au charbon actif (voir le filtre etson entretien). Vous pouvez vous procu-rer ce filtre AUPRES DE VOTREREVENDEUR SPECIALISE.Vous trouverez les numéros de référencedes accessoires correspondants à la fin de la présente notice d'utilisation.❑ Le ventilateur de la hotte aspirante aspireles buées qui traversent le filtre à graisseet celui à charbon actif avant de revenirdans la cuisine.❑ Le filtre à graisse retient les particulessolides en suspension dans les buées decuisson.❑ Le filtre à charbon actif retient les substances odoriférantes.  Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir lesodeurs présentes dans les buées de cuisson.  S'il faut convertir la hotte aspirante du mode Air évacué sur le mode Air recyclé, ilfaudra obturer l'orifice d'évacuation de l'airpour éviter tout risque (voir, dans la noticed'utilisation, la section "Accessoires en option") .

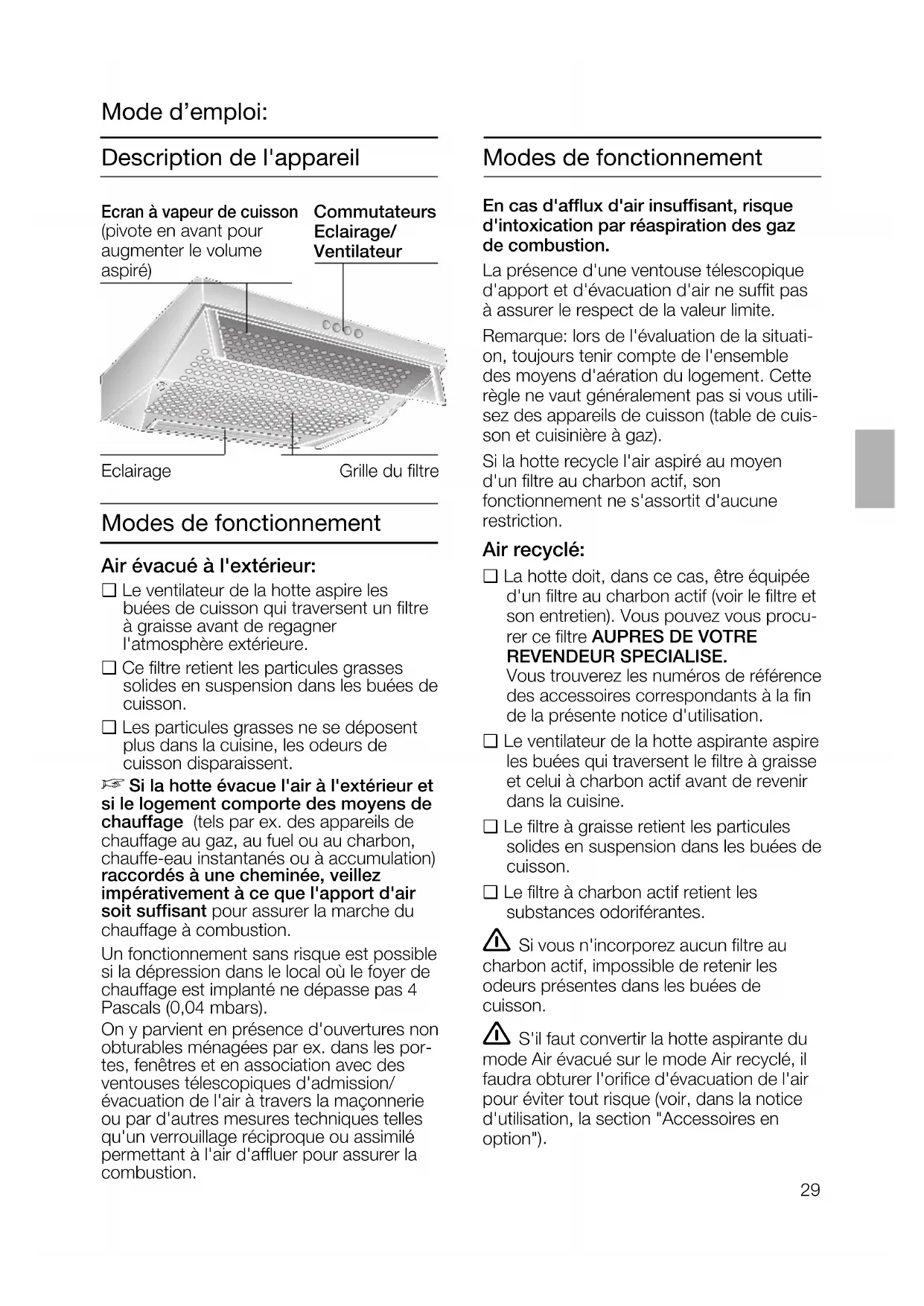

Description de l'appareil

Mode d’emploi: EclairageCommutateursEclairage/VentilateurGrille du filtreEcran à vapeur de cuisson(pivote en avant pouraugmenter le volumeaspiré) Modes de fonctionnement

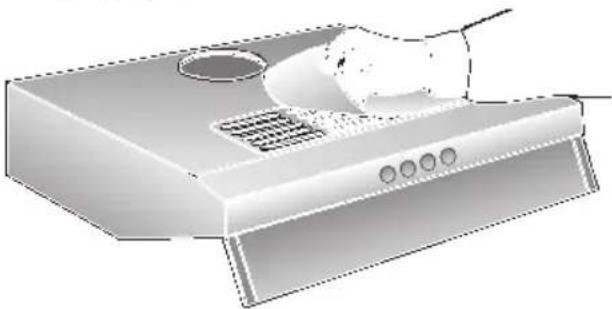

Air évacué à l'extérieur: ❑ Le ventilateur de la hotte aspire lesbuées de cuisson qui traversent un filtreà graisse avant de regagner l'atmosphère extérieure.❑ Ce filtre retient les particules grassessolides en suspension dans les buées decuisson.❑ Les particules grasses ne se déposentplus dans la cuisine, les odeurs de cuisson disparaissent. D Si la hotte évacue l'air à l'extérieur etsi le logement comporte des moyens dechauffage (tels par ex. des appareils dechauffage au gaz, au fuel ou au charbon,chauffe-eau instantanés ou à accumulation)raccordés à une cheminée, veillezimpérativement à ce que l'apport d'airsoit suffisant pour assurer la marche duchauffage à combustion.Un fonctionnement sans risque est possiblesi la dépression dans le local où le foyer dechauffage est implanté ne dépasse pas 4Pascals (0,04 mbars).On y parvient en présence d'ouvertures nonobturables ménagées par ex. dans les por-tes, fenêtres et en association avec desventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerieou par d'autres mesures techniques tellesqu'un verrouillage réciproque ou assimilépermettant à l'air d'affluer pour assurer lacombustion.30

Avant la première utilisation

Remarques importantes: ❑ La présente notice d'emploi vaut pourplusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votreappareil.❑ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.Les réparations ne doivent être effectuées que par un spécialiste.Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.  Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le ! filtre à graisse et d'y mettre le feu.

 Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours setrouver dessus.  L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide(charbon, bois, etc.) n'est autorisée qu'àcertaines conditions (voir la notice de montage).Tables de cuisson au gaz / Cuisinières à gaz  Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez devous brûler en touchant la surface du corpsde la hotte, ou d'endommager carrémentcette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz,faites simultanément marcher la hotte à lapuissance d'aspiration maximale si vousavez allumé trois foyers ou plus.❑ Lisez attentivement la présente noticed'emploi avant d'utiliser votre appareilpour la première fois. Elle contient desinformations importantes non seulementpour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.❑ Rangez la présente notice de montageet d'emploi soigneusement pour pouvoirla remettre à un futur propriétaire de l'appareil.  Si l'appareil est endommagé, sa mise en service est proscrite.  Le branchement et la mise en service ne doivent être effectués que par un spécialiste.  Si le cordon d'alimentation de cet appareil a été endommagé, il faut confierson remplacement au fabricant ou à sonservice après-vente, ou encore à une personne possédant des qualificationsidentiques, pour éviter de créer desrisques.  Eliminez les matériaux d'emballage conformément à la réglementation (voir lanotice de montage).  Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'unménage.  Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.  Remplacez immédiatement les ampoules défectueuses pour empêcherune surcharge des ampoules restantes.  N'utilisez jamais la hotte aspirante sans filtre à graisse.  Les graisses ou huiles surchauffées peuvent s'enflammer facilement.Par conséquent, surveillez toujours les plats(frites par ex.) qui se préparent à l'aide dematières grasses ou d'huiles.31

Utilisation de la hotte aspirante

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à

Enclencher la hotte aspirante en début

Eteindre la hotte aspirante quelques

minutes après la fin de la cuisson.

Filtres et entretien

Afin de retenir les particules grasses en

suspension dans les buées de cuisson,

vous pouvez utilisez différents filtres à

Natte en non-tissé filtrant la graisse:

Cette natte filtrante a été fabriquée dans un

matériau difficilement inflammable.

et plus elle risque de s'enflammer. D'autre

part, sa saturation risque de gêner le bon

fonctionnement de la hotte.

Changez à temps la natte filtrant la graisse.

Vous préviendrez ainsi tout risque

d'incendie créé par l'accumulation de

chaleur qu'engendre la friture ou le

rôtissage à feu vif.

Changement de la natte filtrant la

❑ En service normal (1 à 2 heures par jour),

il faudra changer la natte du filtre à

graisse toutes les 8 à 10 semaines.

Si la natte filtrante comporte une

mention imprimée, changez-la au-plus

tard lorsque la mention perd de sa

❑ N'utilisez que des nattes filtrantes

Vous respecterez ainsi les prescriptions

de sécurité et garantirez un fonctionne-

ment optimal de la hotte.

Mise au rebut du filtre en non-tissé:

❑ Les filtres à graisse en non-tissé ne

contiennent aucune substance nocive.

Ils sont compostables et peuvent aller à

la poubelle des déchets végétaux.

Eclairage Puissance d'aspiration

Eclairage Puissance d'aspiration

Eclairage Puissance d'aspiration

Marche/Arrêt Aspiration intensive32

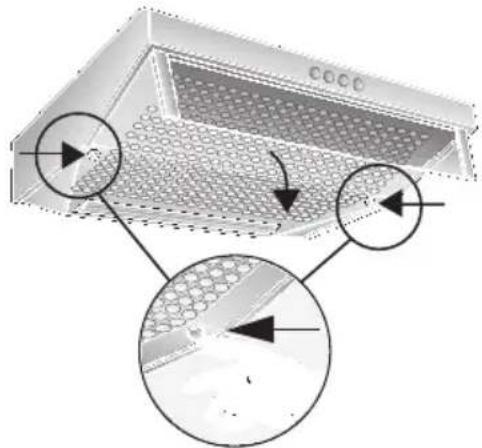

Mise au rebut des nattes filtrantes

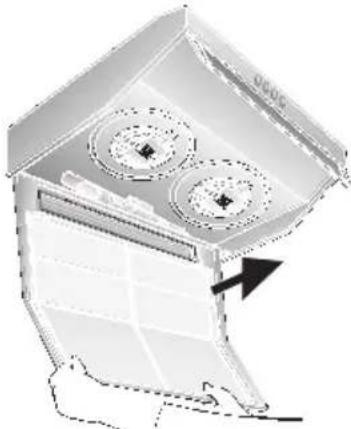

1. Appuyez sur les boutons de verrouillage

situés à gauche et à droite de la grille.

2. Retirez la grille du filtre.

Filtres et entretien

3. Retirez la grille en fil puis retirez la natte

4. Nettoyez la grille du filtre puis installez

une nouvelle natte filtrante.

5. Bridez la natte filtrante au moyen de la

6. Remontez la grille du filtre.

 Les boutons de verrouillage doivent

encranter des deux côtés.

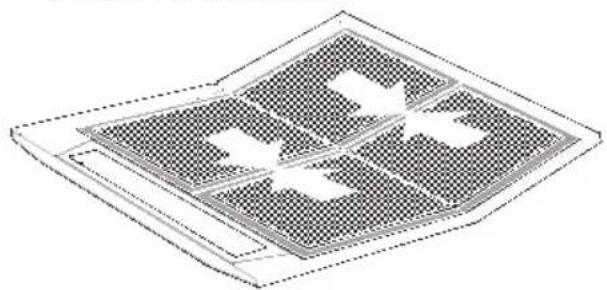

Filtres à graisse en métal:

Les nattes des filtres sont en métal

Plus les nattes se saturent en particules

grasses et plus elles risquent de

s'enflammer. D'autre part, leur saturation

risque de gêner le bon fonctionnement de

Nettoyez les filtres à graisse en métal en

temps voulu. Vous préviendrez ainsi tout

risque d'incendie créé par l'accumulation

de chaleur qu'engendre la friture ou le

rôtissage à feu vifn.

Nettoyage des filtres à graisse en métal:

❑ En service normal (1 à 2 heures par jour),

nettoyez les filtres à graisse en métal au

bout de 8 à 10 semaines.

❑ Ces filtres sont nettoyables au lave-

Ils peuvent changer légèrement de

Ne lavez pas en même temps la vaisselle

et les nattes métalliques fortement

saturées en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

nattes à tremper pendant plusieurs

heures dans de l'eau chaude addi-

tionnée de produit à vaisselle.

Ensuite, brossez-les, rincez-les bien puis

laissez-les goutter.

❑ N'utilisez que des filtres d'origine.

Vous garantirez ainsi un fonctionnement

optimal de la hotte.33

Filtres et entretien

Retrait et mise en place des filtres à

graisse en métal (Voir le retrait et la mise

en place du filtre à graisse en feutre):

1. Nettoyez la grille du filtre et les nattes

2. Remettez en place les nattes filtrantes

une fois nettoyées puis bridez-les en

position au moyen de la grille en fil.

Veillez à ce qu'il n'y ait pas d'interstice

entre les deux nattes.

Changement du filtre à charbon actif:

❑ En service normal (1 à 2 heures par jour),

il faut changer le filtre à charbon actif

environ 1 fois par an.

❑ Vous pouvez vous procurer ce filtre

auprès de votre REVENDEUR SPECIALISE (voir la liste des

accessoires en option).

❑ N'utilisez que des filtres d'origine.

Vous garantirez ainsi un fonctionnement

optimal de la hotte.

Mise au rebut de l'ancien filtre à charbon

❑ Les filtres à charbon actif ne contiennent

pas de substances toxiques. Vous

pouvez les mettre au rebut avec, par ex.,

les ordures ménagères.

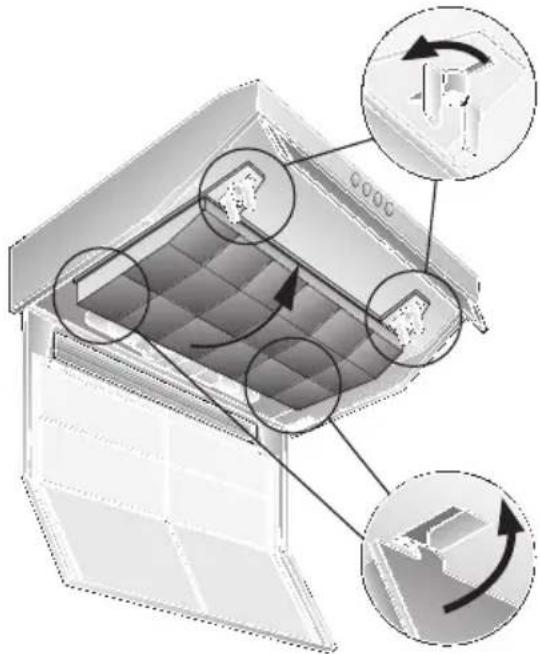

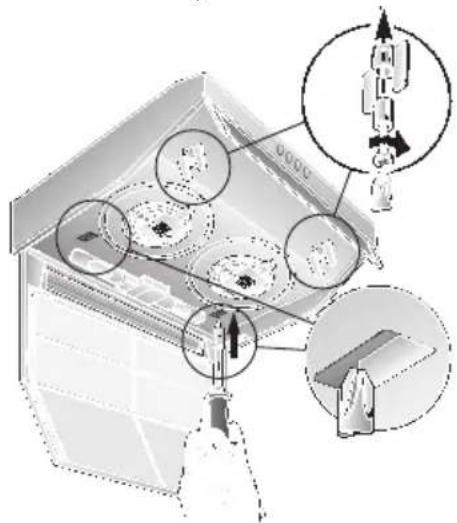

Filtre à charbon actif:

Ce filtre sert à retenir les substances

odoriférantes lorsque la hotte recycle

(Voir le retrait et la mise en place du filtre à

1. Faites passer les vis dans les écrous à

ailettes et dans les douilles, puis vissez

les vis dans les doubles fonds, côté

gauche et droit (opération nécessaire

seulement lors du premier encastrement).

Les vis, les écrous à ailettes et les

douilles sont fournies avec le filtre à

2. A l'aide d'un tournevis ou assimilé,

enfoncez vers l'intérieur les deux pattes

situées contre le boîtier (opération

nécessaire seulement lors du premier

3. Mettez le filtre en place à l'arrière,

rabattez-le vers le haut puis verrouillez-le

à gauche et à droite par les écrous à

 Les pattes situées sur les côtés

gauche et droit du filtre à charbon actif

sont rentrées s'il faut monter le filtre

dans une hotte aspirante en 50 cm de

Si la hotte fait 60 ou 90 cm de large, il

faudra rabattre les pattes vers le haut.Changement des ampoules

4. Remontez les filtres à graisse.

5. Rebranchez la fiche mâle dans la prise

de courant ou remontez les

fusibles/réarmez les disjoncteurs pour

rétablir l'alimentation électrique.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débran-

chant la fiche mâle de la prise de courant

ou en coupant le disjoncteur/fusible.

❑ Lors du nettoyage des filtres à graisse,

nettoyez la graisse qui s'est déposée

dans les endroits accessibles du corps de

hotte. Vous prévenez ainsi les risques

d'incendie et garantissez ainsi un

fonctionnement optimal de la hotte.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un

liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout

❑ N'utilisez pas de produits récurants ni

d'éponges à dos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car

des taches mates pourraient

Prudence: ventilez suffisamment la

cuisine, n'utilisez jamais de flamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de

produit à vaisselle. Utilisez un chiffon doux et

N'utilisez jamais de détergent pour acier pour

nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

 Ne nettoyez jamais les surfaces en acier

inox avec des éponges à dos

récurant, et pas non plus avec des déter-

gents à base de sable, soude caustique, aci-

Surfaces en aluminium et en plastique:

❑ Utilisez un chiffon doux, ne peluchant pas,

du genre employé pour nettoyer les vitres,

ou un chiffon à microfibres.

❑ N'utilisez pas de chiffons secs.

❑ Utilisez un produit pour vitres mais non

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N'utilisez pas de produits récurants.

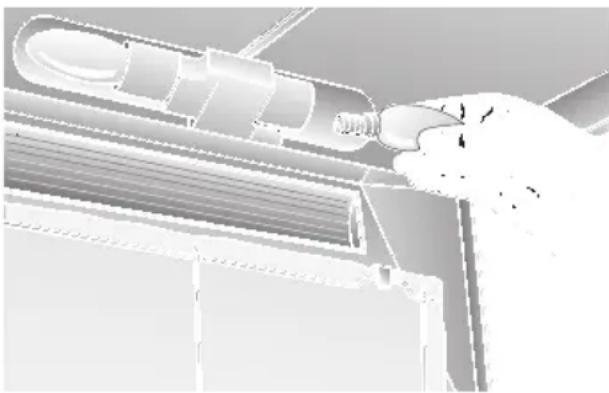

1. Eteignez la hotte aspirante puis

débranchez la fiche mâle de la prise de

courant ou défaites les fusibles/coupez

les disjoncteurs pour la mettre complète-

2. Démontez complètement les filtres à

graisse (voir la section "Filtres et

3. Remplacez l'ampoule défectueuse

(utilisez des ampoules de 40 watts max.

en vente habituelle dans le commerce,

Si vous avez des questions à poser ou en

cas de dérangement, appelez s.v.p. le ser-

(Voir le répertoire des agences du service

Lors de votre appel, veuillez mentionner les

E-Nr. FD Inscrivez les numéros correspondants de

votre hotte dans l'encadré ci-dessus.

Ces numéros se trouvent à l'intérieur de

l'appareil, sur la plaque signalétique

accessible une fois les filtres à graisse

Remarques importantes

Remarques supplémentaires

concernant les cuisinières à gaz:

 Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en

vigueur dans votre pays (En Allemagne par

ex: les Règles technique TRGI régissant

l'installation du gaz).

 Respectez les prescriptions et

consignes d'encastrement en leur version

applicable publiées par les fabricants

 La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une

paroi haute. Ecart minimum: 50 mm.

 Ecart minimum, en présence de

foyers au gaz, entre le bord supérieur

de la grille support et le bord inférieur de la

hotte: 650 mm, fig. 1.

 Les anciens appareils ne sont pas des

déchets sans valeur.

Leur élimination respectueuse de

l'environnement permet de récupérer de

précieuses matières premières.

Avant de vous débarrasser de l'appareil,

rendez-le inutilisable.

 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un

emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés

sont compatibles avec l'environnement et

recyclables. Aidez-nous à éliminer

l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre

mairie quelles sont les formes de recyclage

actuellement possibles.

 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de

 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte

doit être de 650 mm, voir fig. 1.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par

projection d'étincelles par ex.), le

montage de la hotte ne sera admis que si ce

foyer est équipé d'un couvercle fermé et

inamovible et si le montage ne

contrevient pas à la réglementation

nationale. Cette restriction ne vaut pas pour

les cuisinières à gaz et les foyers aux gaz.

 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra

que la vapeur montant des casseroles se

condense et forme des gouttes sur la face

inférieure de la hotte.36

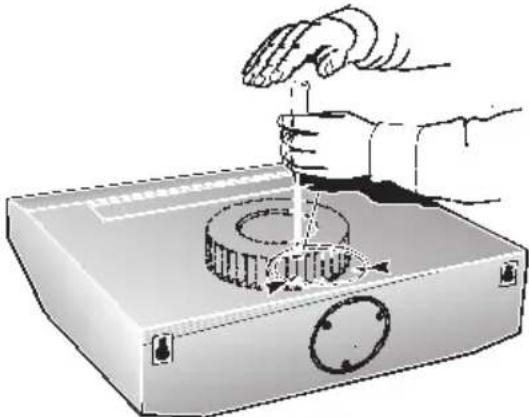

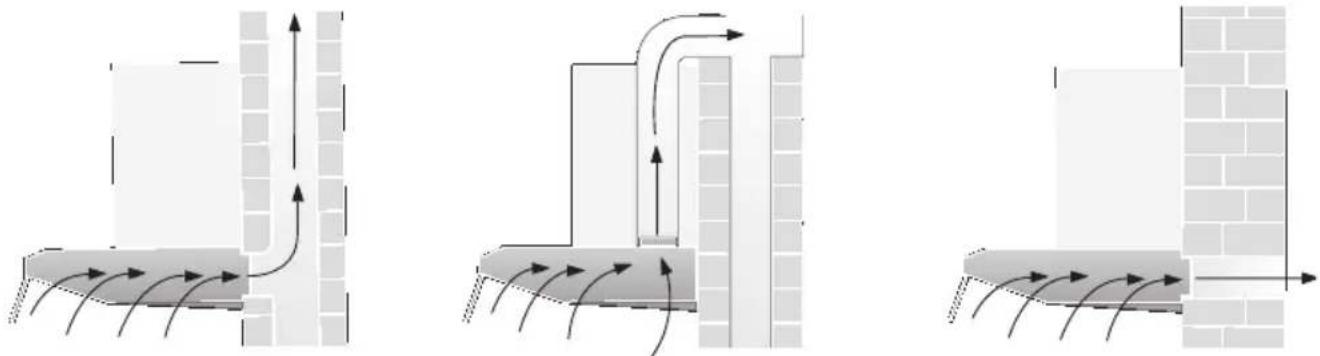

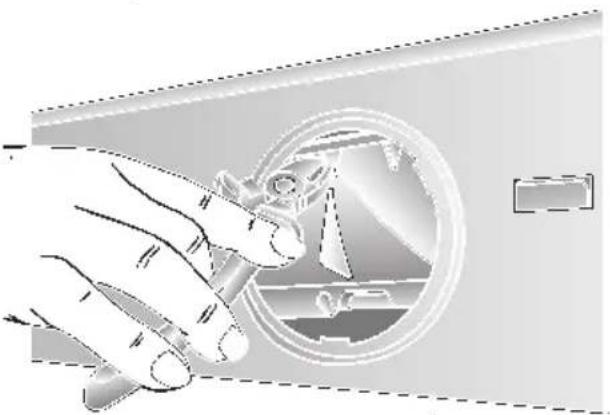

L'air vicié est évacué vers le haut par un

conduit d'aération ou directement à l'air

libre par traversée du mur extérieur.

D L'air vicié ne doit jamais être évacué

vers une cheminée en service, rejetant des

fumées ou des gaz de combustion, ni vers

un conduit servant à l'aération de locaux

dans lesquels se trouvent des foyers à

combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié

devra être conforme aux arrêtés munici-

paux, préfectoraux, et aux prescriptions

légales (par ex. aux ordonnances publi-

ques applicables au bâtiment).

Si l'air vicié doit être évacué par des

cheminées d'évacuation des fumées et gaz

de combustion qui ne sont pas en service,

veuillez respecter la réglementation locale et

nationale applicable.

D Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de

chauffage est implanté ne dépasse pas 4

Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non

obturables ménagées par ex. dans les por-

tes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la

situation, toujours tenir compte de

l'ensemble des moyens d'aération du

logement. Cette règle ne vaut généralement

pas si vous utilisez des appareils de cuisson

(table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen

d'un filtre au charbon actif, son

fonctionnement ne s'assortit d'aucune

Si la hotte évacue l'air à l'extérieur,

incorporer un volet anti-refoulement s'il n'y

en a pas déjà un dans le conduit

d'évacuation ou dans la ventouse

Si l'appareil a été fourni sans volet

anti-refoulement, vous pouvez vous le

procurer dans le commerce spécialisé.

 Ne découpez pas la partie intérieure

du manchon d'évacuation de l'air.

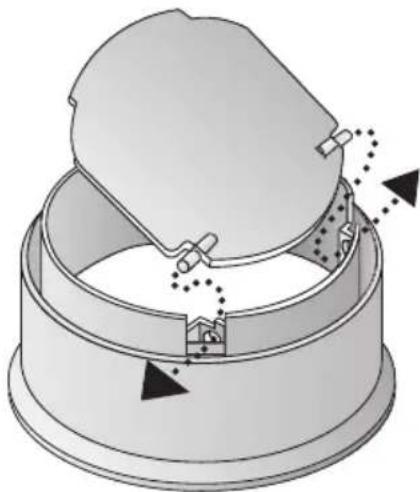

Montage du volet anti-refoulement:

❑ Faites encranter les deux picots du volet

anti-refoulement dans les trous ménagés

Evacuation de l'air à l'extérieur37

Pour que la hotte aspirante ait le

meilleur rendement, veillez à ce que

❑ Le conduit d'évacuation soit court et

❑ Il présente le moins possible de coudes.

❑ Il ait le plus fort diamètre (l 120 mm de

préférence) et que les coudes soient les

plus arrondis possibles.

L'emploi de conduits d'air vicié

longs, rugueux, formant de nombreux

coudes ou d'un trop petit diamètre

fait descendre le débit d'air en

dessous du débit optimal, tout en

accroissant le bruit d'aspiration.

Conduit d’aspiration court:

Diamètre inférieur, 100 mm minimum,

Conduit d’aspiration long:

Diamètre inférieur, 120 mm minimum.

Les conduits plats doivent avoir une

section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter

aucun coude prononcé.

l 100 mm = env. 078 cm

Si les conduits ont des diamètres

différents: utilisez du ruban adhésif à

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Evacuation de l'air vers le haut:

Diamètre des conduits: 100 ou 120 mm.

❑ Cassez le couvercle situé sur la face

supérieure de la hotte aspirante. Pour y

parvenir, un outil doit venir percuter les

points de retenue du couvercle.

❑ Mettez le manchon d'évacuation en

place puis tournez-le jusqu'à ce qu'il

 Tenez l'outil à la verticale pour

empêcher qu'il n'endommage le

❑ Retirez la pièce en tôle cassée (elle

engendrerait sinon des bruits et

perturberait le fonctionnement de la

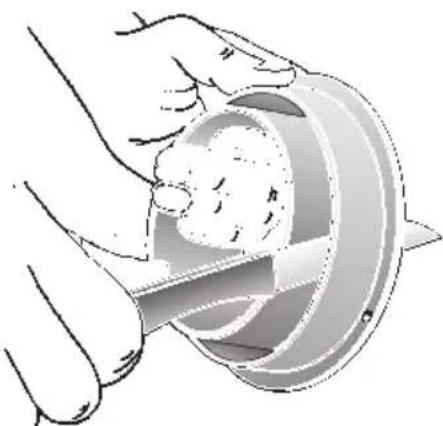

❑ Si le conduit fait 120 mm de diamètre,

découpez la partie intérieure du

manchon d'évacuation d'air.38

 Tenez l'outil à la verticale pour

empêcher qu'il n'endommage le

❑ Retirez la pièce en tôle cassée (elle

engendrerait sinon des bruits et

perturberait le fonctionnement de la

❑ Si la hotte aspirante est équipée de

2 moteurs, il faut dégager l'ouverture

vers l'arrière préparée dans la pièce en

plastique. Pour ce faire, sectionnez les

3 nervures puis extrayez la pièce ainsi

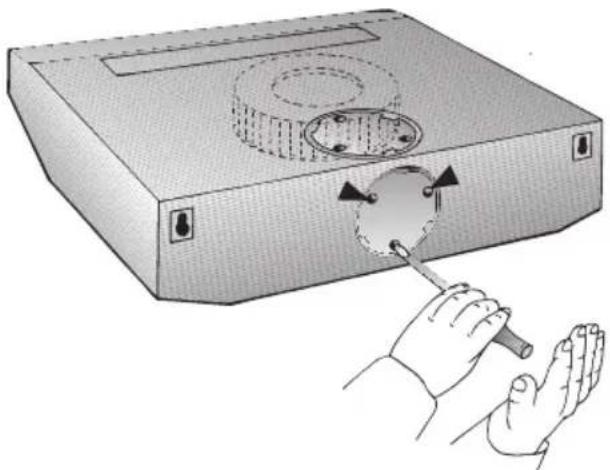

Evacuation de l'air vers l'arrière:

Diamètre du conduit: 100 mm

❑ Cassez le couvercle situé contre la paroi

arrière de la hotte aspirante. Pour y

parvenir, un outil doit venir percuter les

points de retenue du couvercle.

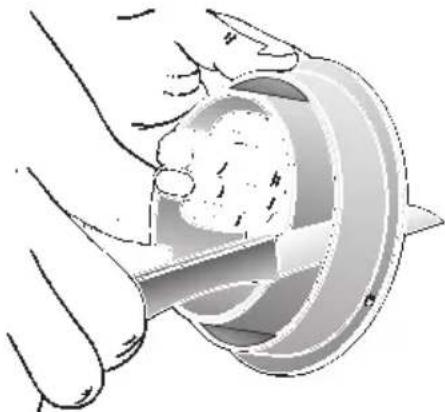

❑ Découpez la partie extérieure du

manchon d'évacuation d'air.

❑ Introduisez la partie intérieure du

manchon dans la hotte puis tournez-la

jusqu'à ce qu'elle encrante.

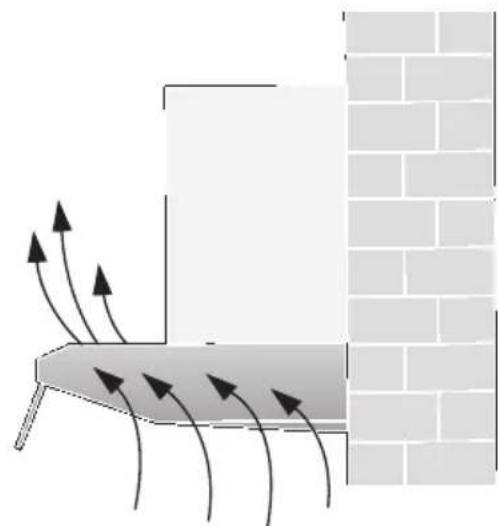

Avec filtre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la

❑ L'air épuré par le filtre à charbon actif

installé en plus revient dans la cuisine.

❑ Pour savoir comment mettre le filtre à

charbon actif en place, reportez-vous à

la notice d'utilisation.

❑ S'il faut convertir la hotte aspirante du

mode Air évacué sur le mode Air

recyclé, il faudra obturer l'orifice

d'évacuation de l'air pour éviter tout

risque (voir, dans la notice d'utilisation, la

section "Accessoires en option").39

(voir la notice d'utilisation).

5. Accrochez la hotte aspirante.

6. Depuis le compartiment intérieur de la

hotte, vissez la vis inférieure équipée de

sa rondelle intercalaire.

Branchement électrique

La hotte aspirante ne pourra être

raccordée qu'à une prise à contacts de

terre réglementairement posée. Installez

cette prise à un endroit le plus accessible

possible à proximité de la hotte aspirante.

Il faudrait que la prise à contacts de

terre ait son circuit électrique propre

protégé par fusible/disjoncteur.

Données électriques:

Après avoir retiré le cadre de filtre, vous les

trouverez sur la plaque signalétique, à

l'intérieur de l'appareil.

 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.

Longueur du cordon de branchement:

Si le cordon doit être raccordé

définitivement au secteur:

Dans ce cas, le branchement de la hotte

ne pourra être effectué que par un

électricien-installateur agréé auprès de la

compagnie locale/nationale distributrice

Prévoir un dispositif de coupure côté

secteur. Valent comme tel les

commutateurs dont l'ouverture entre

contacts dépasse 3 mm et qui sectionnent

tous les pôles. Figurent parmi eux

également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux

dispositions CE sur l'antiparasitage des

appareils électriques.

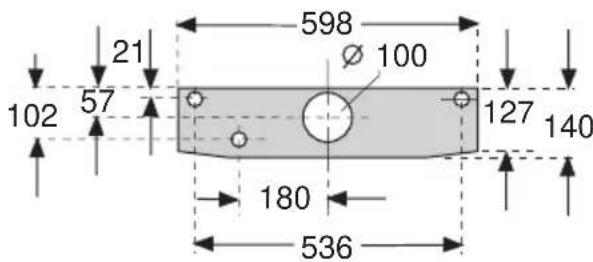

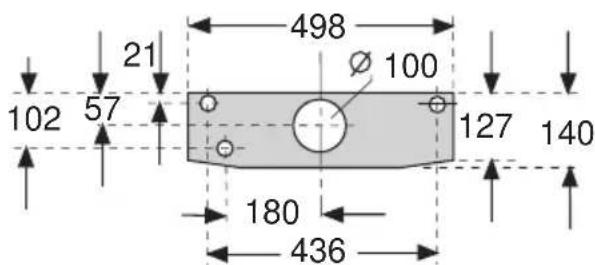

1. Marquez les emplacements des trous

de fixation. Servez-vous des cotes

indiquées ou utilisez le gabarit de

2. Percez des trous de 8 mm de diamètre

puis enfoncez les chevilles à ras le mur.

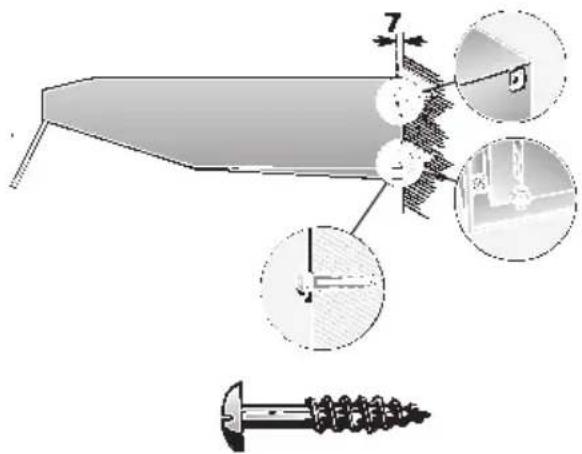

3. Vissez les vis supérieures (côtés gauche

et droit) jusqu'à ce que l'écart entre la

tête de vis et le mur ne fasse plus que

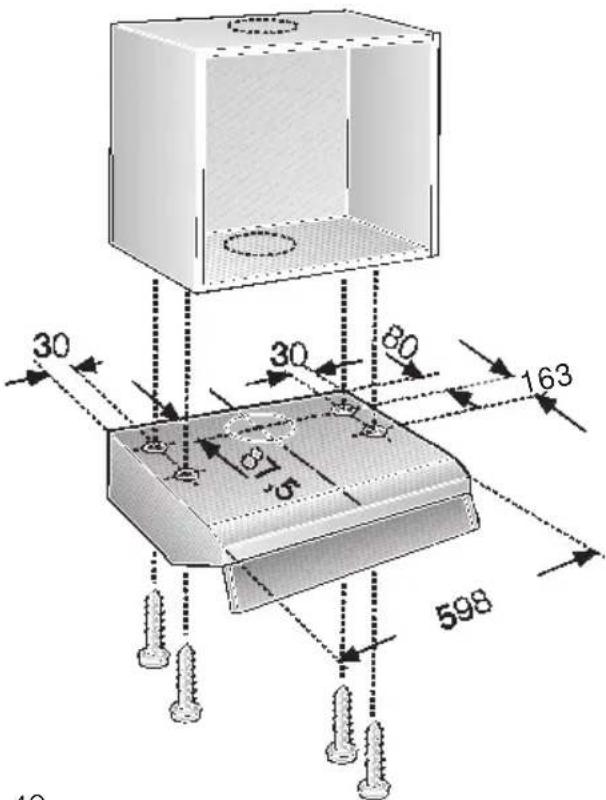

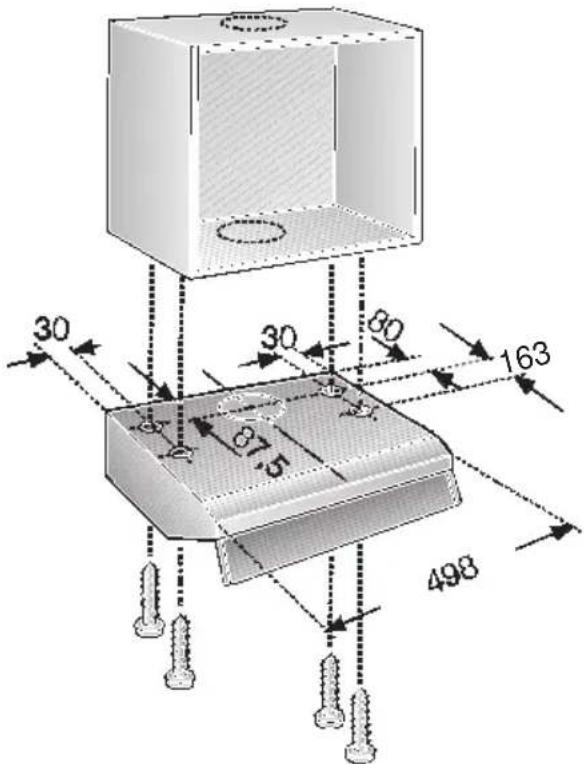

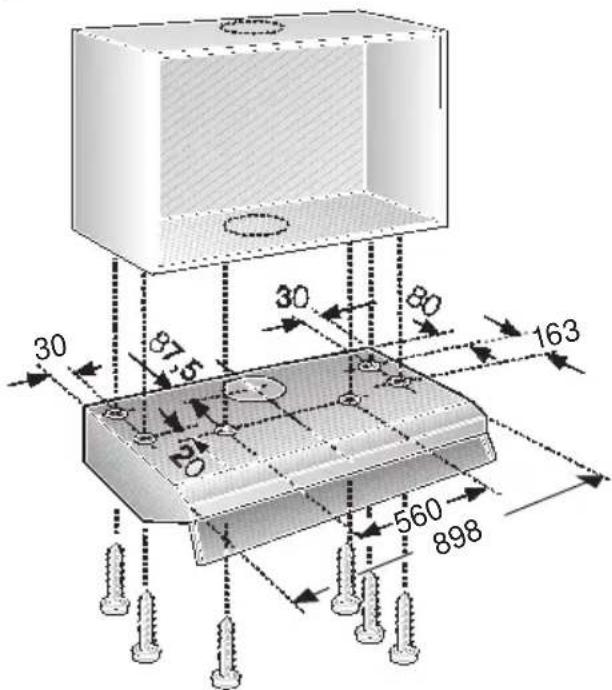

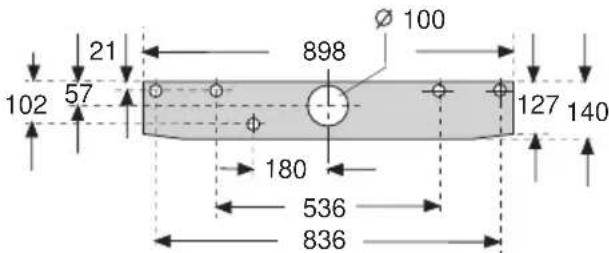

Fixation sous un placard en appui

1. Reportez sur la paroi inférieure du

placard les cotes d'écartement inscrites

dans les figures ou appliquez le gabarit

de perçage contre cette paroi.

2. Marquez les emplacements des trous

de fixation spécifiés. Si la hotte doit

évacuer l'air à l'extérieur par le haut,

marquez aussi l'emplacement de

l'orifice à ménager dans le placard puis

découpez-le à la scie.

❑ Le cordon de branchement doit

circuler correctement. Si nécessaire,

effectuez une découpe dans le

3. Retirez la grille du filtre

(voir la notice d'utilisation).

4. Vissez la hotte aspirante contre le fond

❑ Brancher le conduit d'évacuation.

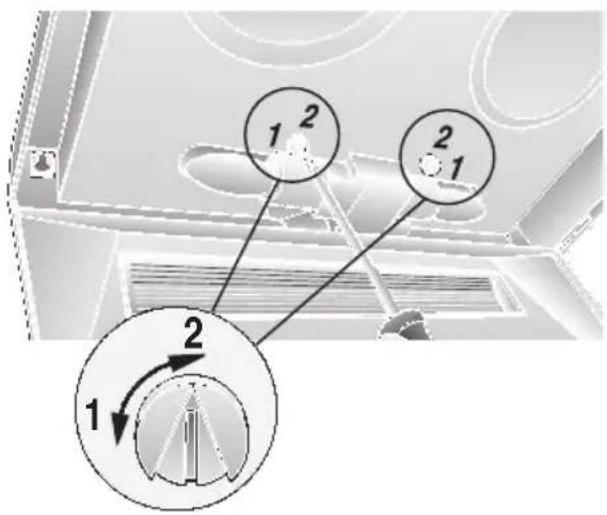

Hotte aspirante à deux moteurs

❑ Mode Air évacué: position 1

❑ Mode Air recyclé: position 2

❑ Réglage sur les côtés droit et gauche au

moyen d'un tournevis.

❑ Effectuez le branchement électrique.

❑ Remettez la grille du filtre en place

(voir la notice d'utilisation).

Air évacué à l'extérieur:

❑ Sur la grille de sortie d'air située sur la

face supérieure de la hotte, collez la

feuille de couverture livrée avec la hotte.

Avant de coller, vérifiez préalablement si

la surface sur laquelle collera la feuille

Air évacuéLargeur Air recyclé

Tous droits de modification réservés dans le cadre du

Filtro antigrasa de fieltro :
