GEBRUIKSAANWIJZING LU17142 SIEMENS

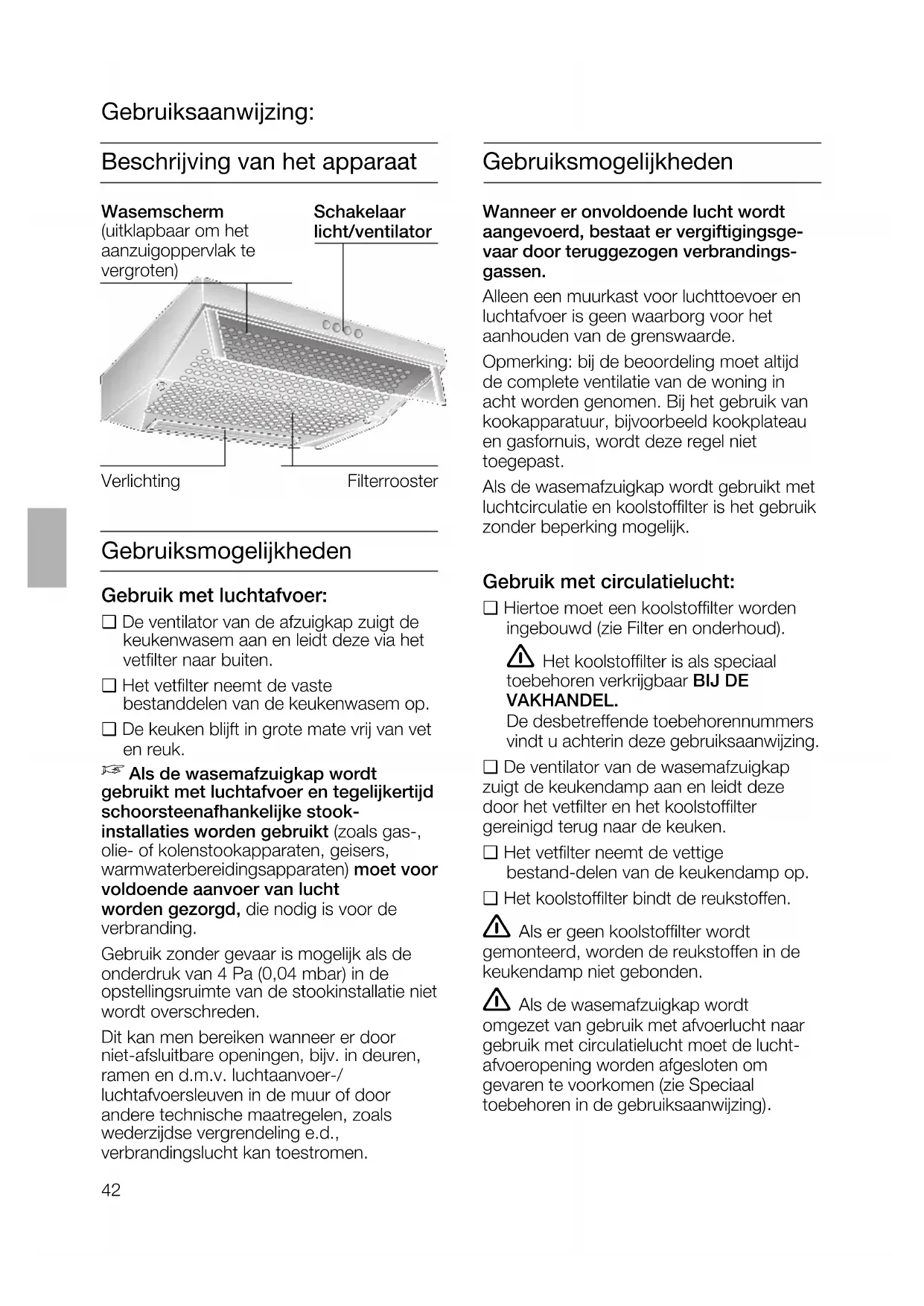

Gebruiksaanwijzing en

Gebruiksmogelijkheden Wanneer er onvoldoende lucht wordtaangevoerd, bestaat er vergiftigingsge-vaar door teruggezogen verbrandings-gassen.Alleen een muurkast voor luchttoevoer enluchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.Opmerking: bij de beoordeling moet altijdde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateauen gasfornuis, wordt deze regel niettoegepast.Als de wasemafzuigkap wordt gebruikt metluchtcirculatie en koolstoffilter is het gebruikzonder beperking mogelijk. Gebruik met circulatielucht: ❑ Hiertoe moet een koolstoffilter wordeningebouwd (zie Filter en onderhoud).  Het koolstoffilter is als speciaal toebehoren verkrijgbaar BIJ DE VAKHANDEL.De desbetreffende toebehorennummersvindt u achterin deze gebruiksaanwijzing.❑ De ventilator van de wasemafzuigkapzuigt de keukendamp aan en leidt dezedoor het vetfilter en het koolstoffilter gereinigd terug naar de keuken.❑ Het vetfilter neemt de vettige bestand-delen van de keukendamp op.❑ Het koolstoffilter bindt de reukstoffen.  Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in dekeukendamp niet gebonden.  Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naargebruik met circulatielucht moet de lucht-afvoeropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing) . VerlichtingSchakelaarlicht/ventilatorFilterroosterWasemscherm(uitklapbaar om het aanzuigoppervlak te vergroten) Beschrijving van het apparaat

Gebruiksmogelijkheden

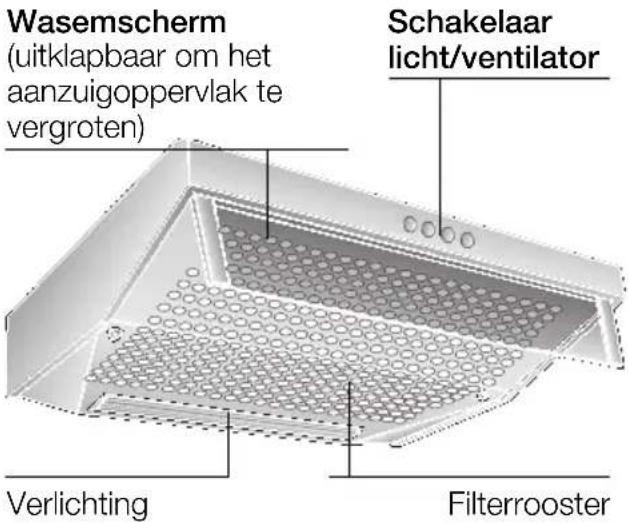

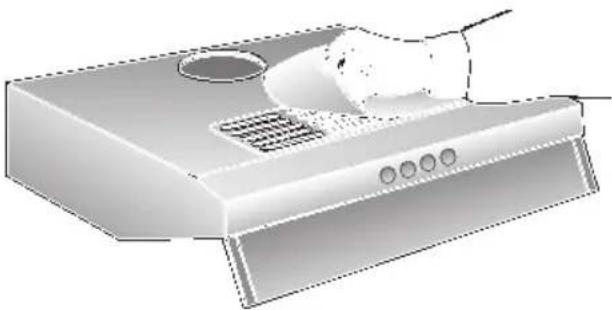

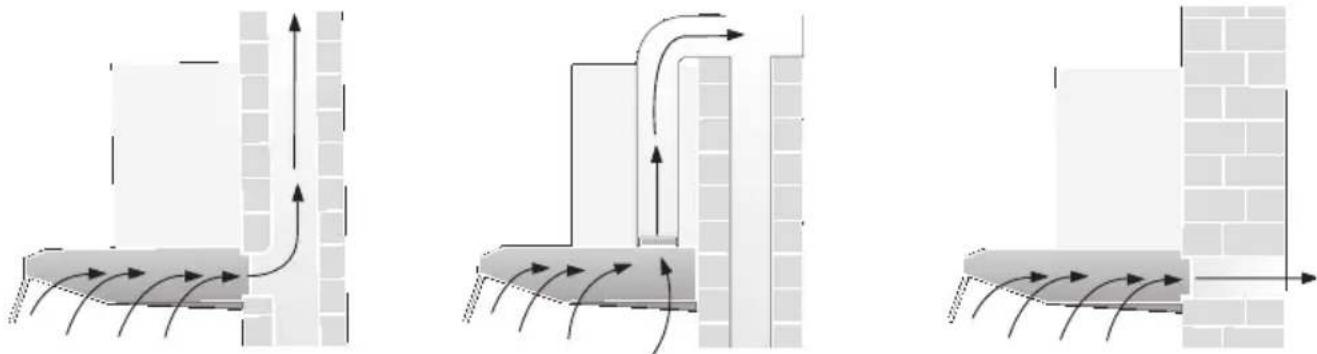

Gebruik met luchtafvoer: ❑ De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze via hetvetfilter naar buiten.❑ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.❑ De keuken blijft in grote mate vrij van veten reuk. D Als de wasemafzuigkap wordtgebruikt met luchtafvoer en tegelijkertijdschoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-,olie- of kolenstookapparaten, geisers,warmwaterbereidingsapparaten) moet voorvoldoende aanvoer van luchtworden gezorgd, die nodig is voor de verbranding.Gebruik zonder gevaar is mogelijk als deonderdruk van 4 Pa (0,04 mbar) in deopstellingsruimte van de stookinstallatie nietwordt overschreden.Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren,ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.43

Vóór het eerste gebruik

Belangrijke aanwijzingen:

❑ Deze gebruiksaanwijzing geldt voor

verschillende uitvoeringen van het

apparaat. Het is mogelijk dat er een

aantal kenmerken worden beschreven

die niet van toepassing zijn op uw

❑ Deze afzuigkap voldoet aan de geldende

veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden

uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen

aanzienlijke gevaren voor de

 Onder de afzuigkap niet flamberen.

Brandgevaar bij het vetfilter door

! opstijgende vlammen.

 De kookzones moeten altijd zijn bedekt

 Boven een fornuis voor vaste

brandstoffen (steenkool, hout e.d.) is het

gebruik van de afzuigkap alleen beperkt

toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

 Gebruik niet alle gaskookzones tegelijk

langdurig (max. 15 minuten) op de hoogste

stand, anders bestaat er kans op

brandwonden bij aanraking van de

oppervlakken van de behuizing en gevaar

van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een

gaskookplaat waarvan gelijktijdig drie of

meer gaskookzones worden gebruikt, moet

de afzuigkap op de maximumstand worden

❑ Lees de gebruiksaanwijzing zorgvuldig

voordat u het nieuwe apparaat gebruikt.

Ze bevat belangrijke informatie voor uw

veiligheid en voor het gebruik en het

onderhoud van het apparaat.

❑ Bewaar de gebruiksaanwijzing en het

montagevoorschrift zorgvuldig, eventueel

voor een volgende bezitter van het

 Indien het apparaat beschadigd is, mag

u het niet in gebruik nemen.

 Aansluiting en ingebruikneming mogen

alleen door een vakman worden

 Als de aansluitkabel van dit apparaat

beschadigd raakt, moet deze worden

vervangen door de fabrikant, diens

klantenservice of een andere

gekwalificeerde vakman, om gevaren te

 Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montage-

 Deze afzuigkap mag is uitsluitend

bedoeld voor huishoudelijk gebruik.

 Afzuigkap uitsluitend met

ingeschroefde lampen gebruiken.

 Defecte lampen dienen onmiddellijk

vervangen te worden om overbelasting van

de overige lampen te voorkomen.

 Afzuigkap nooit zonder vetfilter

 Oververhit vet en olie is gemakkelijk

Daarom gerechten met vet of olie, b.v. pata-

tes frites, alleen onder toezicht

Bedienen van de wasemafzuig

 De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

Inschakelen van de wasemafzuigkap

bij het begin van het koken.

Uitschakelen van de wasemafzuigkap

pas enkele minuten na het einde van het

Voor het opnemen van de vettige

bestanddelen van de keukendamp

kunnen verschillende vetfilters worden

De filtermat bestaat uit moeilijk ontvlambaar

Bij toenemende verzadiging met vet-

houdende resten wordt de ontvlambaarheid

groter en kan de werking van de wasem-

afzuigkap nadelig worden beïnvloed.

Door het op tijd vervangen van het vlies-

vetfilter wordt brandgevaar voorkomen, dat

kan ontstaan door opstuwing van warmte

bij het frituren of braden.

Vervangen van het vlies-vetfilter:

❑ Bij normaal gebruik (dagelijks 1 à 2 uur)

moet het vlies-vetfilter na 8 tot 10 weken

Vlies-vetfilters met opdruk uiterlijk

vervangen wanneer de kleuren van de

❑ Gebruik uitsluitend originele filters.

Hierdoor worden de veiligheidsvoor-

schriften nageleefd en bent u verzekerd

van een optimale werking.

Afvoer van oude vlies-vetfilters:

❑ Vlies-vetfilters bevatten geen schadelijke

stoffen. Ze kunnen tot compost worden

verwerkt en met het GFT-afval worden

Verlichting Ventilatorstanden

aan / uit Intensieve stand45

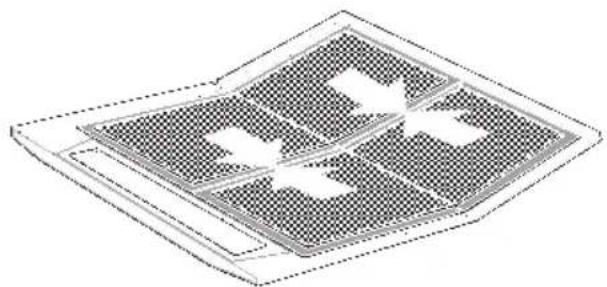

Verwijderen en aanbrengen van het

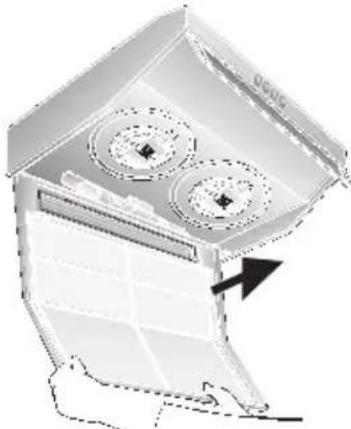

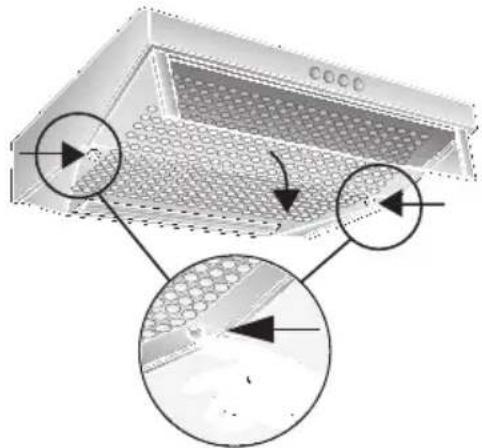

1. De vergrendeling links en rechts op het

filterrooster indrukken.

2. Verwijder het filterrooster.

3. Verwijder het draadrooster en de

verzadigde filtermat.

4. Reinig het filterrooster en breng de

nieuwe filtermat aan.

5. Klem de filtermat vast met het draad-

6. Breng het filterrooster weer aan.

De filtermatten bestaan uit onbrandbaar

Bij toenemende verzadiging met vet-

houdende resten wordt de ontvlambaarheid

groter en kan de werking van de wasem-

afzuigkap nadelig worden beïnvloed.

Door het op tijd reinigen van de metalen

vetfilters wordt brandgevaar voorkomen,

dat kan ontstaan door opstuwing van

warmte bij het frituren of braden.

Reinigen van de metalen vetfilters:

❑ Bij normaal gebruik (dagelijks 1 à 2 uur)

moeten de metalen vetfilters na 8 tot 10

weken worden gereinigd.

❑ De metalen vetfilters kunnen in de

vaatwasmachine worden gereinigd.

Hierbij kan een lichte verkleuring

Sterk verzadigde metalen vetfilters niet

samen met vaatwerk reinigen.

❑ Als u ze met de hand reinigt, laat u de

vetfilters inweken in heet afwassop.

Daarna afborstelen, goed uitspoelen en

❑ Gebruik uitsluitend originele filters.

Hierdoor bent u verzekerd van een

Verwijderen en aanbrengen van de

metalen vetfilters (Zie demontage en

montage van het vlies-vetfilter):

1. Reinig het filterrooster en de filtermatten.

2. Breng de gereinigde filtermatten weer

aan en klem ze vast met het draad-

Zorg ervoor dat er in het midden geen

luchtopening ontstaat.

Voor het binden van reukstoffen bij

gebruik met circulatielucht.

(Zie demontage en montage van het

1. Steek de schroeven door de vleugel-

moeren en de hulzen en draai de

schroeven links en rechts in het

tussenschot (dit is alleen nodig bij de

- Schroeven, vleugelmoeren en hulzen

worden meegeleverd bij het koolstoffilter -.

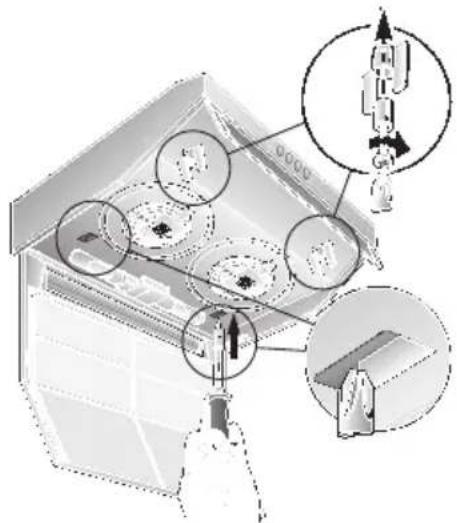

2. Druk de twee lippen op de behuizing

naar binnen met behulp van een

schroevendraaier o.i.d. (dit is alleen

nodig bij de eerste montage).

3. Plaats het koolstoffilter tegen de achter-

kant, klap het omhoog en vergrendel het

met de vleugelmoeren links en rechts.

 De lippen links en rechts op het

koolstoffilter zijn ingeklapt voor de 50 cm

brede wasemafzuigkap.

De lippen moeten omhoog worden

geklapt bij de wasemafzuigkappen van

Vervangen van het koolstoffilter:

❑ Bij normaal gebruik (dagelijks 1 à 2 uur)

moet het koolstoffilter ca. 1 x per jaar

❑ Koolstoffilters zijn verkrijgbaar bij de

VAKHANDEL. (Zie Speciaal

❑ Gebruik uitsluitend originele filters.

Hierdoor bent u verzekerd van een

Afvoer van oude koolstoffilters:

❑ Koolstoffilters bevatten geen schadelijke

stoffen. Ze kunnen met het gewone

huisvuil worden meegegeven.47

1. Schakel de afzuigkap uit en maak hem

stroomloos door de stekker uit het

stopcontact te trekken of de zekering uit

2. Verwijder de vetfilters

(zie Filter en onderhoud).

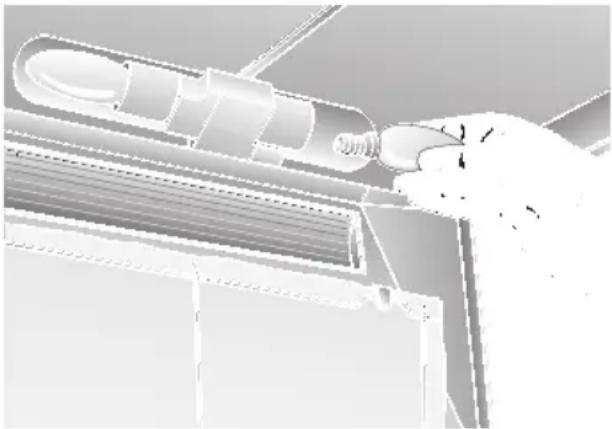

3. Vervang de lamp (in de vakhandel

verkrijgbare gloeilamp, max. 40 watt,

4. Breng de vetfilters weer aan.

5. Schakel de stroom weer in door de

stekker in het stopcontact te steken of

de zekering in te schakelen.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken

door de stekker uit het stopcontact te

trekken of de zekering uit te schakelen.

❑ Als de vetfilters worden gereinigd, moet

vetaanslag van de bereikbare delen van

het huis worden verwijderd. Daardoor

wordt brandgevaar voorkomen en blijft

de optimale werking in stand.

❑ Gebruik voor het reinigen van de

wasemafzuigkap een heet sopje of een

mild schoonmaakmiddel voor het

reinigen van ruiten.

❑ Vastgekoekt vuil niet loskrabben, maar

losweken met een vochtige doek.

❑ Geen schurende middelen of krassende

❑ Let op: alcohol (spiritus) niet gebruiken

op kunststof oppervlakken, er kunnen

doffe plekken ontstaan.

Voorzichtig: keuken voldoende

ventileren, geen open vuur gebruiken.

 De bedieningstoetsen alleen reinigen

met een mild afwasmiddel en een zachte,

Geen edelstaalreiniger gebruiken voor de

Edelstalen oppervlakken:

❑ Gebruik een milde, niet-schurende

❑ Reinig alleen in de slijprichting.

 Edelstalen oppervlakken niet met

krassende sponsjes en niet met zand-,

soda-, zuur- of chloridehoudende

poetsmiddelen reinigen.

Aluminiumgelikte en kunststof

❑ Gebruik een zachte, niet-pluizende zeem

❑ Geen droge doeken gebruiken.

❑ Gebruik een mild glasreinigingsmiddel.

❑ Gebruik geen agressieve, zuur- of

looghoudende reinigingsmiddelen.

❑ Gebruik geen schurende middelen.

Bij eventuele vragen of storingen kunt u

bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr. FD Vul de nummers in de bovenstaande vakjes

in. De nummers staan op het typeplaatje

dat u vindt in de binnenruimte van de

wasemafzuigkap nadat u de vetfilters hebt

Belangrijke voorschriften

Extra voorschriften bij gaskook-

 Bij de montage van gaskookzones

moeten de geldende wettelijke nationale

voorschriften (bijv. in Duitsland: Technische

regels gasinstallatie TRGI) in acht worden

 De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het

gasfornuis moeten in acht worden

 Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw

een hoge kast of hoge wand bevinden.

Afstand minstens 50 mm.

 Bij gaskookzones bedraagt de

minimumafstand tussen de bovenkant van

de pandrager en de onderkant van de

afzuigkap: 650 mm, afb. 1.

 Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer

kunnen waardevolle materialen opnieuw

Maak het oude apparaat onbruikbaar

voordat u het afvoert.

 Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking.

Alle gebruikte materialen zijn milieu-

vriendelijk en kunnen opnieuw worden

gebruikt. Lever uw bijdrage door de

verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de

gemeente naar de beste manier om uw

oude apparaat en de verpakking af te

 De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met lucht-

 De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

 Minimumafstand tussen elektrische

kookzones en de onderkant van de

wasemafzuigkap: 650 mm, afb. 1.

 Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan

uitgaan (bijvoorbeeld door vonken) is de

montage van de wasemafzuigkap alleen

toegestaan als het fornuis een gesloten,

niet verwijderbare afscherming heeft en

de voor het desbetreffende land geldende

voorschriften in acht worden genomen.

Deze beperking geldt niet voor

gasfornuizen en gasplateaus.

 Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de

mogelijkheid is dat zich door opstijgende

waterdamp onder aan de wasemafzuigkap

druppels kunnen vormen.49

De afvoerlucht wordt via een afvoerschacht

naar boven of rechtstreeks door de

buitenmuur naar buiten geleid.

D De afvoerlucht mag niet worden

afgevoerd via een in gebruik verkerende

rook- of afvoergasschoorsteen of via een

schacht die dient voor de ventilatie van

ruimten waarin stookinstallaties zijn

Bij de afvoer van afvoerlucht moeten de

officiële en wettelijke voorschriften (bijv.

nationale bouwvoorschriften) worden

Als de lucht wordt afgevoerd via een in

gebruik verkerende rook- of afvoergasscho-

orsteen moet de toestemming van de

bevoegde instantie worden verkregen.

D Als de wasemafzuigkap wordt

gebruikt met luchtafvoer en tegelijkertijd

schoorsteenafhankelijke stook-

installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,

warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht

worden gezorgd, die nodig is voor de

Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de

opstellingsruimte van de stookinstallatie niet

Dit kan men bereiken wanneer er door

niet-afsluitbare openingen, bijv. in deuren,

ramen en d.m.v. luchtaanvoer-/

luchtafvoersleuven in de muur of door

andere technische maatregelen, zoals

wederzijdse vergrendeling e.d.,

verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt

aangevoerd, bestaat er vergiftigings-

gevaar door teruggezogen verbrandings-

Alleen een muurkast voor luchttoevoer en

luchtafvoer is geen waarborg voor het

aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd

de complete ventilatie van de woning in

acht worden genomen. Bij het gebruik van

kookapparatuur, bijvoorbeeld kookplateau

en gasfornuis, wordt deze regel niet

Als de wasemafzuigkap wordt gebruikt met

luchtcirculatie en koolstoffilter is het gebruik

zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een

terugslagklep worden ingebouwd, indien

deze niet in de luchtafvoerpijp of muurkast

aanwezig is. Wanneer bij het apparaat geen

terugslagklep is gevoegd, kan deze worden

verkregen in de vakhandel.

 Het binnenste deel van het

aansluitstuk voor de luchtafvoer niet

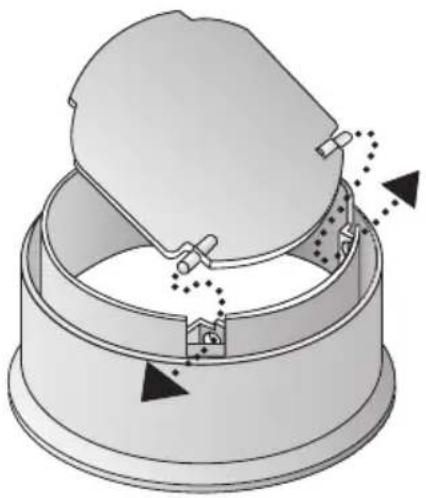

Monteren van de terugslagklep:

❑ De twee stoppen van de terugslagklep in

de gaten van het aansluitstuk voor de

Afzuigkap met luchtafvoer50

Optimale werking van de afzuigkap:

❑ Korte en gladde luchtafvoerbuis.

❑ Zo weinig mogelijk bochten in de buis.

❑ Zo groot mogelijke buisdiameter (opti-

maal is l 120 mm) en grote buis-

Gebruik van lange, ruwe luchtafvoer-

buizen, veel buisbochten of kleine

buisdiameters vermindert de

afzuigcapaciteit en veroorzaakt

binnendiameter min. 120 mm.

❑ Platte luchtafvoerkanalen moeten een

binnendoorsnede hebben die gelijk-

waardig is aan die van ronde buizen met

een binnendoorsnede van 100/120 mm.

Ze dienen geen scherpe bochten te

❑ Bij afwijkende buisdiameters:

afdichtstrips aanbrengen.

❑ Bij gebruik met afvoerlucht zorgen

voor een voldoende luchtaanvoer.

Als de afvoerlucht door de muur wordt

geleid, dient er een telescoopmuurkast te

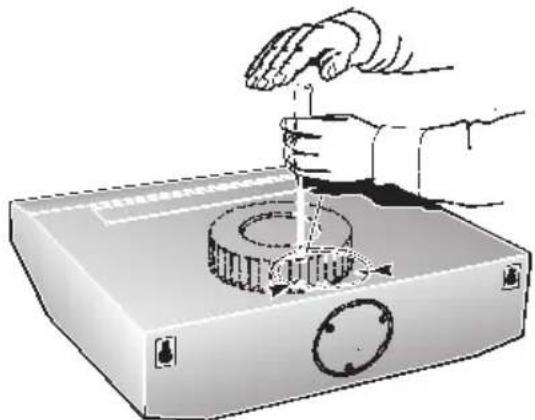

Luchtafvoer naar boven:

Buisdiameter: 100 of 120 mm

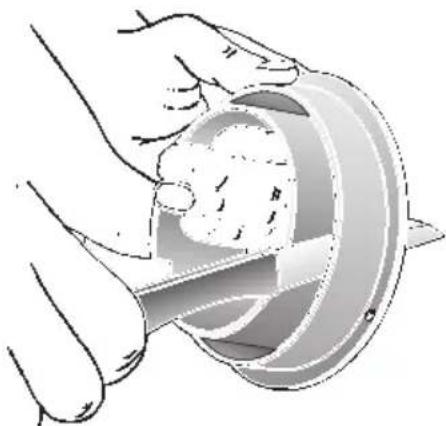

❑ Het deksel op de bovenkant van de

afzuigkap wegbreken. Hiertoe kort op de

bevestigingspunten slaan met een stuk

 Het gereedschap loodrecht houden om

beschadiging van de ventilator te

❑ Het weggebroken gedeelte verwijderen

(dit zou geluiden en storingen kunnen

❑ Bij een buisdiameter van 120 mm het

binnenste deel van het aansluitstuk voor

de luchtafvoer afsnijden.

❑ Het aansluitstuk voor de luchtafvoer

aanbrengen en tot aan de aanslag

 Het gereedschap loodrecht houden om

beschadiging van de ventilator te

❑ Het weggebroken gedeelte verwijderen

(dit zou geluiden en storingen kunnen

❑ Bij een afzuigkap met 2 motoren moet

een opening naar achteren worden

gemaakt in het kunststof gedeelte.

Hiertoe de 3 ribben doorsnijden en het

losgesneden gedeelte verwijderen.

Luchtafvoer naar achteren:

Buisdiameter: 100 mm

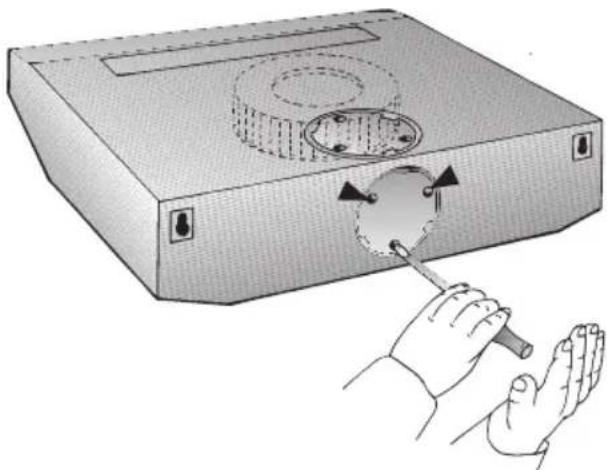

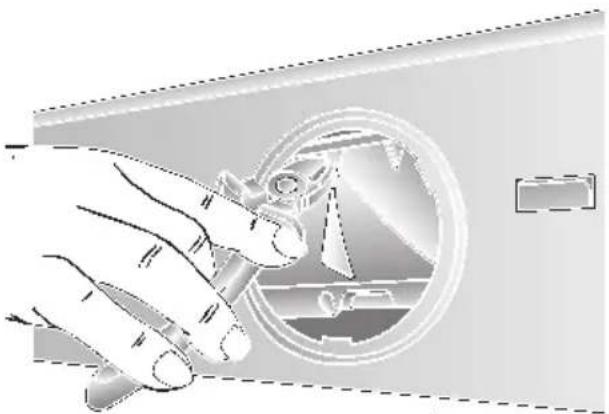

❑ Het deksel op de achterkant van de

afzuigkap wegbreken. Hiertoe kort op

de bevestigingspunten slaan met een

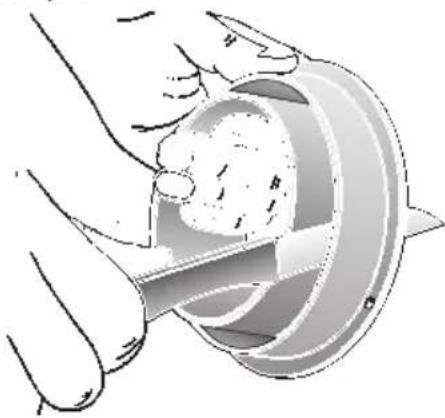

❑ Het buitenste gedeelte van het

aansluitstuk voor de luchtafvoer

❑ Het binnenste gedeelte aanbrengen en

tot de aanslag draaien.

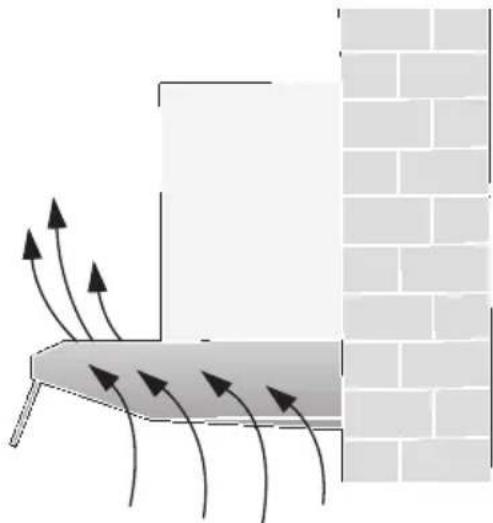

Gebruik met circulatielucht

❑ Met een koolstoffilter, indien gebruik met

afvoerlucht niet mogelijk is.

❑ De door een extra koolstoffilter

gereinigde lucht wordt terug in de

❑ Raadpleeg de gebruiksaanwijzing voor

het aanbrengen van het koolstoffilter.

❑ Als de wasemafzuigkap wordt omgezet

van gebruik met afvoerlucht naar gebruik

met circulatielucht, moet de luchtafvo-

eropening worden afgesloten om geva-

ren te voorkomen (zie Speciaal toebeho-

ren in de gebruiksaanwijzing).52

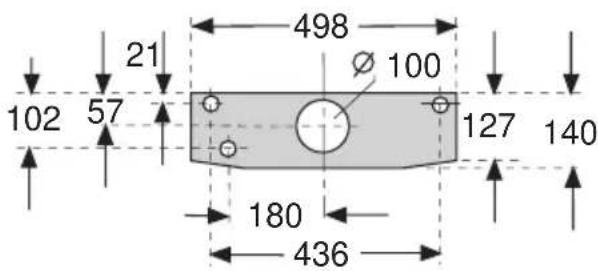

1. Boorgaten voor de bevestiging

markeren. De afmetingen vindt u in afb.

U kunt ook een sjabloon gebruiken.

2. Gaten van l 8 mm boren en de pluggen

volledig in de muur drukken.

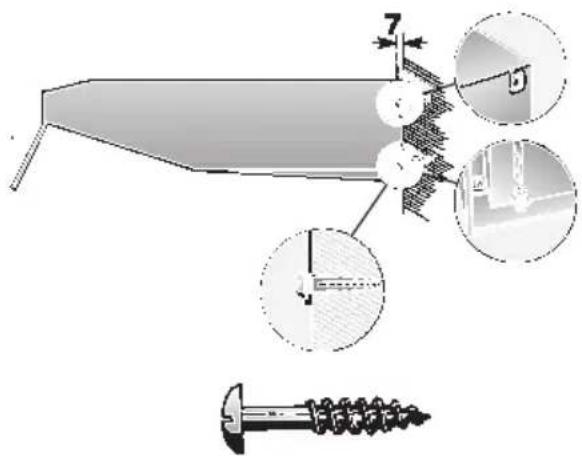

3. De bovenste schroeven (links en rechts)

in de muur schroeven tot de schroef-

koppen ca. 7 mm uit de muur steken.

Bevestiging op de muur

4. Het filterrooster verwijderen

(zie de gebruiksaanwijzing).

5. De wasemafzuigkap ophangen.

6. De onderste schroef met een onderleg-

plaatje vastschroeven vanuit de binnen-

ruimte van de afzuigkap.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden

aangesloten op een volgens de

voorschriften geïnstalleerd geaard

stopcontact. Het geaarde stopcontact

moet goed bereikbaar worden aangebracht

in de buurt van de wasemafzuigkap.

Het geaarde stopcontact dient te

worden aangesloten op een

afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de

binnenruimte van het apparaat. Het

typeplaatje vindt u door de filterhouder te

 Bij reparatiewerkzaamheden moet

het apparaat altijd stroomloos worden

Lengte van de aansluitkabel: 1,30 m.

Bij noodzakelijke vaste aansluiting:

De wasemafzuigkap mag alleen door een

erkend vakman voor elektrische installatie-

werkzaamheden worden aangesloten.

In de installatie moet worden voorzien in

een scheidingsinrichting. Als scheidings-

inrichting gelden schakelaars met een

contactopening van meer dan 3 mm en

stroomonderbreking voor alle polen.

Daartoe behoren veiligheidsschakelaars en

Deze wasemafzuigkap voldoet aan de EG-

radio-ontstoringsvoorschriften53

Bevestiging aan de bovenkast

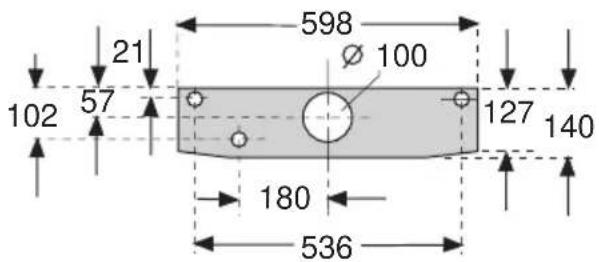

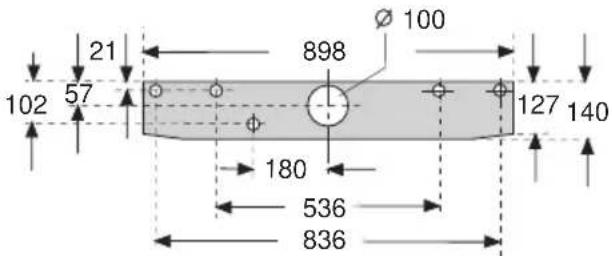

1. De maten voor de bevestigingsgaten

vindt u in afb. U kunt ook een sjabloon

tegen de bodem van de bovenkast

2. Bevestigingsgaten markeren en met een

Bij luchtafvoer naar boven de lucht-

afvoeropening markeren en uitzagen.

❑ Houdt rekening met de positie van de

aansluitkabel. Zaag eventueel een gat

3. Filterrooster verwijderen

(zie de gebruiksaanwijzing).

4. Wasemafzuigkap vastschroeven tegen

Kant-en-klaar-montage

Gebruik met afvoerlucht:

❑ Bijgevoegde afdekfolie over het luchtaf-

voerrooster op de bovenzijde van de

Zorg ervoor dat het oppervlak schoon

❑ Buisverbinding aanleggen.

Bij een wasemafzuigkap met 2

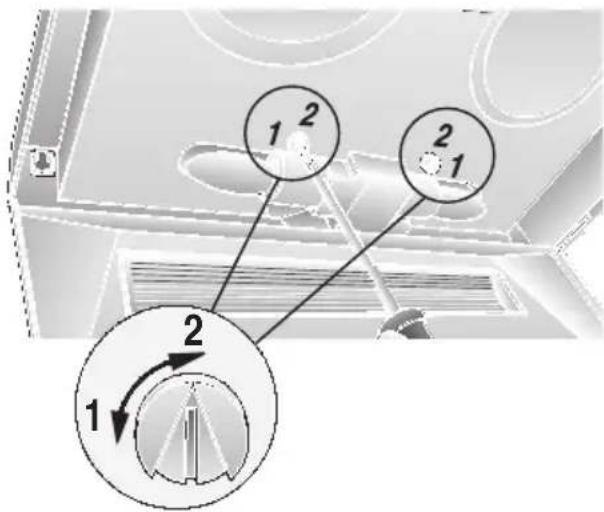

Instellen van de gebruikswijze:

❑ Gebruik met afvoerlucht: stand 1

❑ Gebruik met circulatielucht: stand 2

❑ Met een schroevendraaier kunt u

instellen naar links of rechts.

❑ Elektrische aansluiting aanleggen.

❑ Filterrooster aanbrengen

(zie de gebruiksaanwijzing).

Constructiewijzigingen in het kader van de technische

ontwikkeling voorbehouden
