MANUAL DE USUARIO LU17142 SIEMENS
Instrucciones de uso
max. 40 Watt, Sockel E 14).
ed a destra con un cacciavite.68

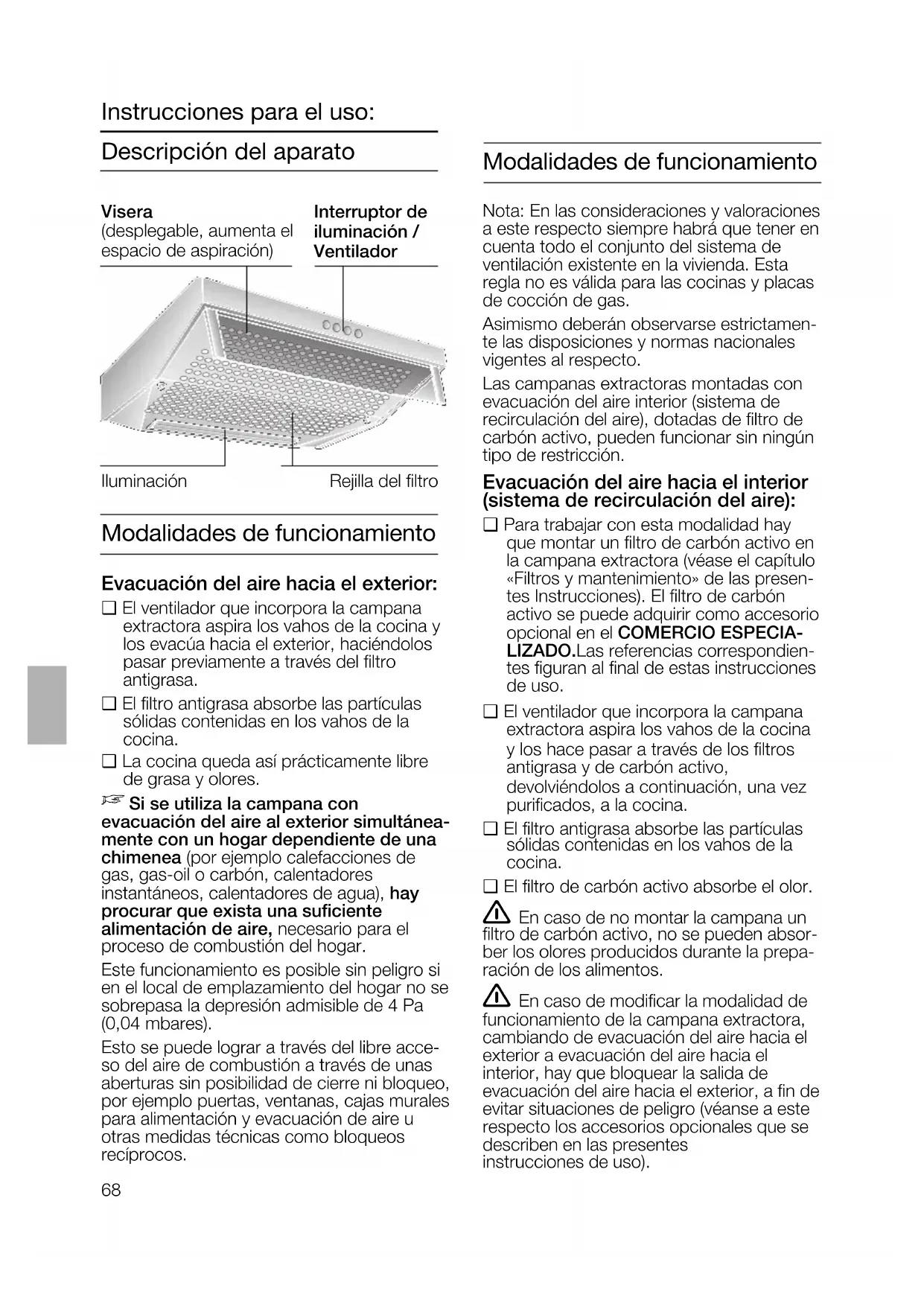

Modalidades de funcionamiento Nota: En las consideraciones y valoracionesa este respecto siempre habrá que tener encuenta todo el conjunto del sistema de ventilación existente en la vivienda. Estaregla no es válida para las cocinas y placasde cocción de gas. Asimismo deberán observarse estrictamen-te las disposiciones y normas nacionalesvigentes al respecto.Las campanas extractoras montadas conevacuación del aire interior (sistema derecirculación del aire), dotadas de filtro decarbón activo, pueden funcionar sin ningúntipo de restricción. Evacuación del aire hacia el interior

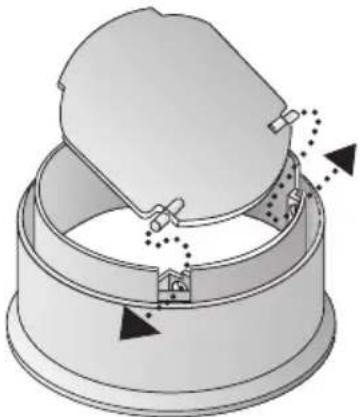

(sistema de recirculación del aire): ❑ Para trabajar con esta modalidad hayque montar un filtro de carbón activo enla campana extractora (véase el capítulo«Filtros y mantenimiento» de las presen-tes Instrucciones). El filtro de carbónactivo se puede adquirir como accesorioopcional en el COMERCIO ESPECIA-LIZADO.Las referencias correspondien-tes figuran al final de estas instruccionesde uso.❑ El ventilador que incorpora la campanaextractora aspira los vahos de la cocinay los hace pasar a través de los filtrosantigrasa y de carbón activo, devolviéndolos a continuación, una vezpurificados, a la cocina.❑ El filtro antigrasa absorbe las partículassólidas contenidas en los vahos de lacocina.❑ El filtro de carbón activo absorbe el olor. En caso de no montar la campana un filtro de carbón activo, no se pueden absor-ber los olores producidos durante la prepa-ración de los alimentos. En caso de modificar la modalidad de funcionamiento de la campana extractora,cambiando de evacuación del aire hacia elexterior a evacuación del aire hacia el interior, hay que bloquear la salida de evacuación del aire hacia el exterior, a fin deevitar situaciones de peligro (véanse a esterespecto los accesorios opcionales que sedescriben en las presentes instrucciones de uso).IluminaciónInterruptor deiluminación /VentiladorRejilla del filtroVisera(desplegable, aumenta elespacio de aspiración) Descripción del aparato
Instrucciones para el uso:
Modalidades de funcionamiento

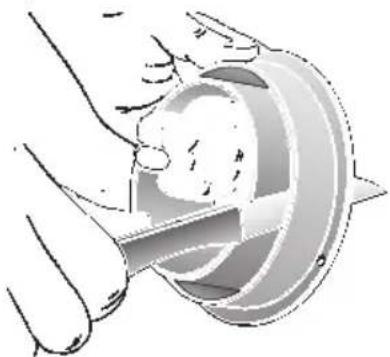

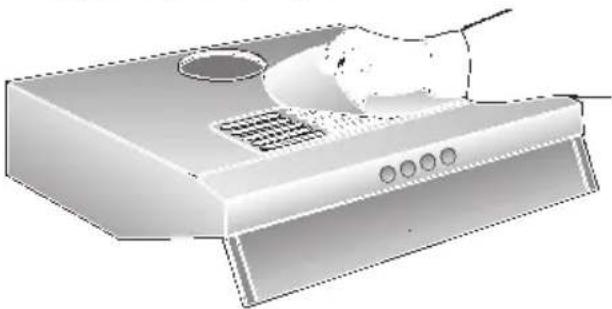

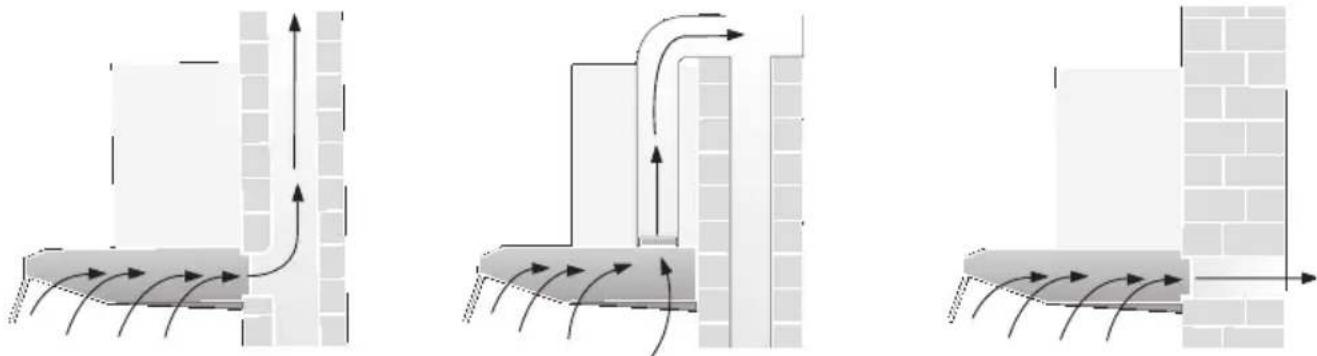

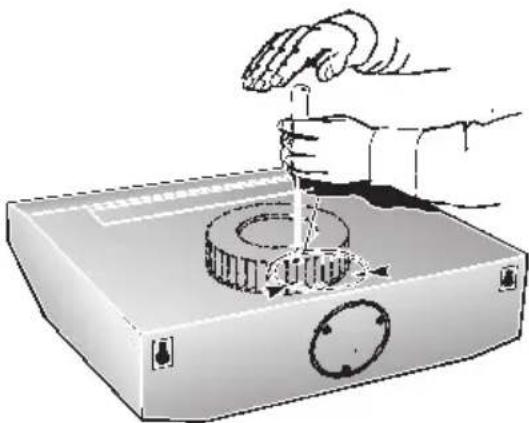

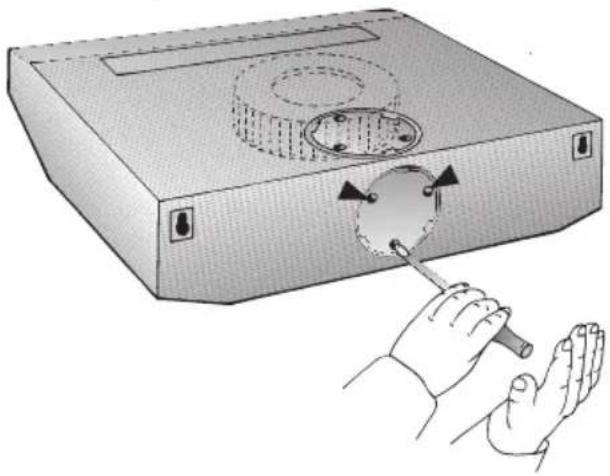

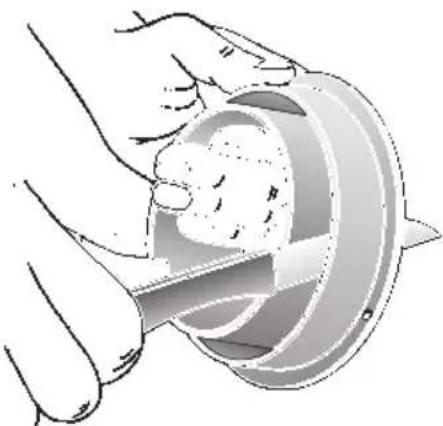

Evacuación del aire hacia el exterior: ❑ El ventilador que incorpora la campana extractora aspira los vahos de la cocina ylos evacúa hacia el exterior, haciéndolospasar previamente a través del filtro antigrasa.❑ El filtro antigrasa absorbe las partículassólidas contenidas en los vahos de lacocina.❑ La cocina queda así prácticamente librede grasa y olores. D Si se utiliza la campana con evacuación del aire al exterior simultánea-mente con un hogar dependiente de unachimenea (por ejemplo calefacciones degas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hayprocurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.Este funcionamiento es posible sin peligro sien el local de emplazamiento del hogar no sesobrepasa la depresión admisible de 4 Pa(0,04 mbares).Esto se puede lograr a través del libre acce-so del aire de combustión a través de unasaberturas sin posibilidad de cierre ni bloqueo,por ejemplo puertas, ventanas, cajas muralespara alimentación y evacuación de aire uotras medidas técnicas como bloqueosrecíprocos.69
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato: ❑ Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y características deequipamiento que no concuerden íntegramente con las de su aparato concreto.❑ Esta campana extractora cumple las normas y disposiciones específicas enmateria de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platosque requieran grasa o aceite caliente, comopor ejemplo patatas fritas, etc., sólodeberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben!
Las llamas de los quemadores de gas de las zonas de cocción deberán encon-trarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respectolas instrucciones de montaje de la campanaextractora).Placas de cocción de gas / Cocinas de gas No trabajar simultáneamente con todas las zonas de cocción (quemadores) duranteun tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campana ode ocasionar daños en la misma. En casode instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemadores).❑ Antes de emplear el aparato nuevodeberá leer detenidamente las instrucciones de servicio de la cocinaeléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.❑ Guarde las instrucciones de servicio y demontaje para un posible propietarioposterior. Si el aparato presentara daños o desperfectos, no deberá ser utilizado. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección delmedio ambiente (véanse al respecto lasinstrucciones de montaje de la campanaextractora). La presente campana extractora sólo es adecuada para uso doméstico. Utilizar la campana extractora sólo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga delas lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.70
Manejo de la campana extractora
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
Conectando la campana extractora al
comenzar a trabajar.
Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Filtros y mantenimiento
contenidas en el vaho de la cocina se
pueden utilizar diferentes filtros antigrasa.

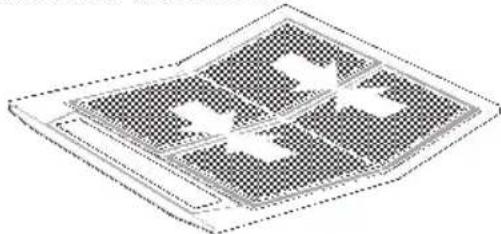

Filtro antigrasa de fieltro :
La esterilla de filtro es de material difícil-
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el funcio-
namiento de la campana.
La sustitución a tiempo del filtro de fieltro
saturado puede prevenir el peligro de
incendio a causa de una acumulación de
calor al freír o asar alimentos.
Sustituir el filtro antigrasa de fieltro:
❑ Bajo unas condiciones de funcionamien-
to normal (1 a 2 horas diarias), el filtro de
fieltro tiene que sustituirse al cabo de
unas 8 a 10 semanas.
En caso de tratarse de un filtro con
estampado de color, sustituirlo cuando
el color comience a desteñir.
❑ Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación de los filtros de fieltro
❑ Los filtros de fieltro no contienen
substancias tóxicas ni nocivas. Son
biodegradables y pueden evacuarse
como residuos domésticos biológicos.

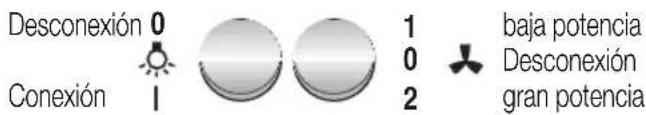

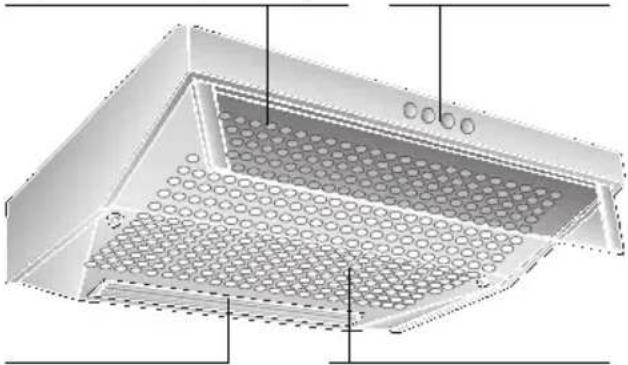

Iluminación Escalones de potencia del
Iluminación Escalones de potencia del
Iluminación Escalones de potencia del
Conexión / Desconexión
Escalones de potencia del ventilador71

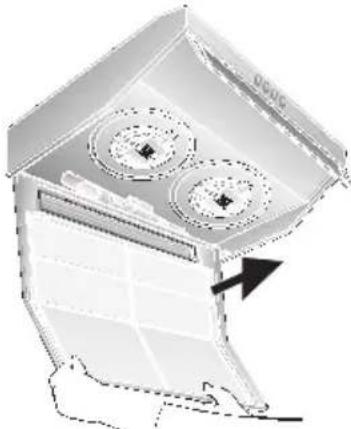

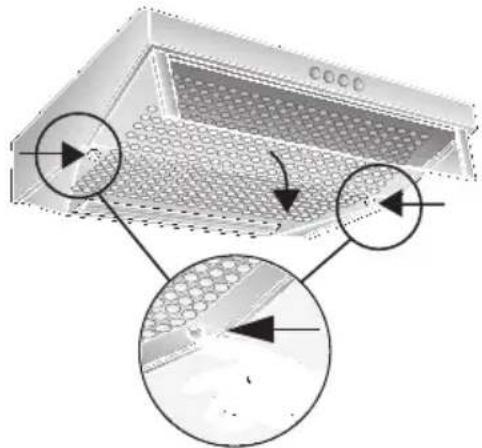

Desmontar y montar el filtro antigrasa de
1. Presionar los cierres a izquierda y
derecha de la rejilla del filtro.
2. Retirar la rejilla del filtro.
Filtros y mantenimiento
3. Retirar la rejilla de alambre. Retirar
asimismo la esterilla saturada.
4. Limpiar la rejilla y colocar en la misma
una esterilla nueva.
5. Aprisionar la esterilla de filtrado con la
6. Montar la rejilla del filtro en su
Los cierres a izquierda y derecha de la
rejilla del filtro tienen que enclavar.
Filtro antigrasa metálico:
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el funcio-
namiento de la campana extractora.
La sustitución a tiempo del filtro de fieltro
saturado puede prevenir el peligro de
incendio a causa de una acumulación de
grasa al freír o asar alimentos.
Limpieza del filtro antigrasa metálico:
❑ Bajo unas condiciones de funciona-
miento normal (1 a 3 horas diarias), el
filtro antigrasa metálico deberá limpiarse
cada 8 a 10 semanas.
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas.
Ello puede dar lugar a una ligera
decoloración de los mismos.
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
❑ En caso de limpiar los filtros metálicos a
mano, colocar las esterillas de filtro
durante varias horas en una solución de
agua y lavavajillas manual muy caliente,
para reblandecer la grasa adherida.
Limpiarlas a continuación con un cepillo,
enjuagarlas bien y dejarlas escurrir.
❑ Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.Filtros y mantenimiento
Sustituir el filtro de carbón activo:
❑ Bajo unas condiciones de funciona-
miento normal (1 a 2 horas diarias), el
filtro de carbón activo tiene que ser
sustituido una vez al año.
❑ El filtro de carbón activo puede adquirir-
se en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).
❑ Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación de los filtros de carbón
❑ Los filtros de carbón activo no contienen
ningún tipo de substancia tóxica o
contaminante, por lo que pueden
evacuarse con la basura doméstica
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire):
Véase el capítulo «Desmontar y montar el
filtro antigrasa de fieltro»

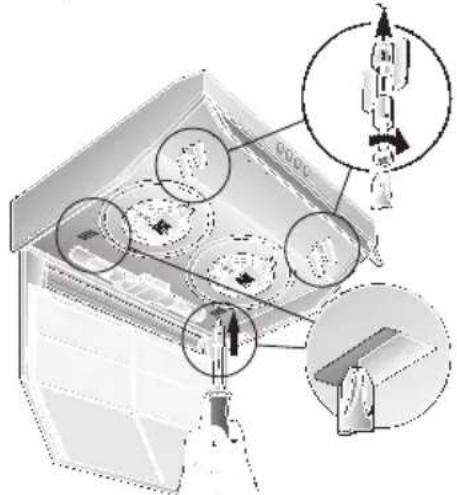

1. Introducir los tornillos a través de las
tuercas de mariposa y los casquillos: fijar
los tornillos a izquierda y derecha en el
cuerpo de la campana. (Sólo hay que
efectuarlo al montar por vez primera el
filtro de carbón activo).
- Los tornillos, las tuercas de mariposa y
los casquillos forman parte del equipo
de serie del filtro de carbón activo.
2. Empujar las dos lengüetas del cuerpo de
la campana hacia atrás con ayuda de un
destornillador o un objeto semejante.
(Sólo hay que efectuarlo al montar por
vez primera el filtro de carbón activo).
3. Colocar el filtro de carbón activo
comenzando por la parte posterior, des-
plazarlo hacia arriba y fijarlo a izquierda y
derecha con ayuda de las tuercas de
Las lengüetas a izquierda y derecha
del filtro de carbón activo se encuentran
replegadas para las campanas
extractoras de 50 cm de anchura.
Para las campanas extractoras de
60 y 90 cm de anchura, hay que
Desmontar y montar el filtro antigrasa
Véase el capítulo «Desmontar y
montar el filtro antigrasa de fieltro»
1. Limpiar las esterillas y la rejilla.
2. Montar las esterillas limpias en su sitio.
Aprisionar las esterillas de filtro con la
Procurar que las esterillas queden
perfectamente unidas entre sí, evitando
la formación de intersticios o separacio-
nes entre las mismas.Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
2. Desmontar el filtro antigrasa metálico
(véase el capítulo «Filtros y manteni-

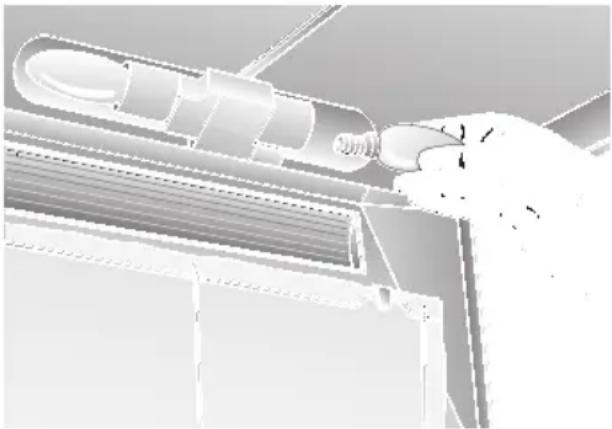

3. Sustituir la lámpara (lámpara corriente,
máx. 40 W, portalámparas E 14).
4. Montar el filtro antigrasa metálico en su
5. Introducir el cable de conexión en la
toma de corriente o volver a colocar el
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.
Averías y perturbaciones
En caso de dudas o al producirse averías
en la campana extractora, no dude en
llamar al Servicio de Asistencia Técnica.
(véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberá indicarse
los números de producto y de fabricación:
E-Nr. FD Anote los números correspondientes a su
aparato en los espacios previstos a dicho
efecto. Los números figuran en la placa de
características, a la que se accede tras
desmontar el filtro antigrasa metálico, en el
interior de la campana extractora.
Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 650 mm (Fig. 1).El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de la
correspondiente pared.
D El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles de
ventilación de locales con hogares.
En caso de evacuación del aire al
exterior, deberán observarse
estrictamente las normas y
disposiciones locales vigentes al
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Esto se puede lograr a través del libre
acceso del aire de combustión a través de
unas aberturas sin posibilidad de cierre ni
bloqueo, por ejemplo puertas, ventanas,
cajas murales para alimentación y
evacuación de aire u otras medidas
técnicas como bloqueos recíprocos.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y valoraciones
a este respecto siempre habrá que tener en
cuenta todo el conjunto del sistema de
ventilación existente en la vivienda. Esta
regla no es válida para las cocinas y placas
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si la campana extractora trabaja con sistema
de evacuación del aire al exterior, deberá
montarse una válvula antirretorno, en caso de
no estar ésta ya incorporada en el tubo de
evacuación del aire o en la caja mural.
En caso de no incorporar la presente
campana extractora dicha válvula
antirretorno, la podrá adquirir en el
comercio especializado.
¡No recortar la parte interior del tubo
de ventilación en el empalme de
evacuación del aire de la campana!
Montaje de la válvula antirretorno:
❑ Hacer encajar los salientes de la válvula
antirretorno en su correspondiente
alojamiento en el empalme de
evacuación del aire de la campana.
Funcionamiento con evacuación del aire al exterior
Optima potencia y rendimiento de la
❑ Tubo de evacuación corto y liso.
❑ Menor número de codos posible.
❑ Usar en lo posible tubos de gran
diámetro (lo más acertado serían tubos
de 120 mm de diámetro), así como
codos de gran tamaño.
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
❑ Tubos de evacuación redondos:
Tubo de evacuación corto:
Mínimo diámetro interior 100 mm,
Tubo de evacuación largo:
Mínimo diámetro interior 120 mm.
❑ Los canales planos deberán poseer
una sección interior equivalente a la
de los tubos redondos de 100/120 mm
de diámetro interior.
No deben presentar ángulos
Diámetro 100 mm, aprox. 178 cm
Diámetro 125 mm, aprox. 113 cm
❑ En caso de usar tubos con diferentes
diámetros: Colocar una tira de junta.
❑ Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
❑ Introducir el racor de empalme y girarlo
Mantener la herramienta en posición
vertical, a fin de evitar cualquier daño del
❑ Retirar la pieza de chapa (podría originar
ruidos o incluso dar lugara averías
durante el funcionamiento de la
❑ En caso de tubos de evacuación con
120 mm de diámetro, recortar la parte
interior del racor de empalme.
Funcionamiento con evacuación del aire
Diámetro de los tubos: 100 ó 120 mm
❑ Practicar la abertura superior en la
campana extractora golpeando con una
herramienta adecuada sobre los puntos
de sujeción de la tapa.77
Mantener la herramienta en posición
vertical, a fin de evitar cualquier daño del
❑ Retirar la pieza de chapa del aparato
(podría originar ruidos o incluso dar
lugara averías durante el funcionamiento
❑ En las campanas extractoras dotadas
de dos motores, hay que practicar la
abertura hacia atrás en la parte de
plástico. Para ello, cortar los tres nervios
y retirar la pieza recortada.

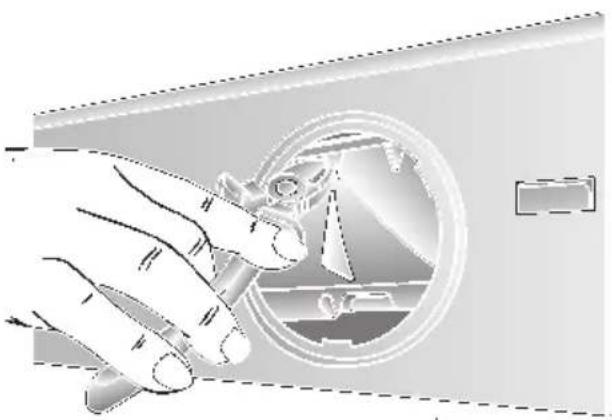

Evacuación del aire directamente hacia
Diámetro de los tubos: 100 mm
❑ Practicar la abertura en la pared
posterior en la campana extractora
golpeando con una herramienta
adecuada sobre los puntos de sujeción
❑ Cortar la parte exterior del racor de
❑ Introducir la parte interior del racor de
empalme y girarla hasta el tope.
Funcionamiento con evacuación del
aire hacia el interior (recirculación
❑ Filtro de carbón activo en caso de no
existir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
❑ El aire, una vez ha sido purificado al
pasar a través del filtro de carbón activo
adicional, es devuelto al local
❑ Para montar el filtro de carbón activo,
véanse las instrucciones de uso
❑ En caso de modificar la modalidad de
funcionamiento de la campana
extractora, cambiando de evacuación
del aire hacia el exterior a evacuación del
aire hacia el interior, hay que
bloquear la salida de evacuación del aire
hacia el exterior, a fin de evitar
situaciones de peligro (véanse a este
respecto los accesorios opcionales que
se describen en las presentes
instrucciones de uso).78
Campana extractora de 60 cm de
anchura: Con 3 tornillos.
anchura: Con 5 tornillos.

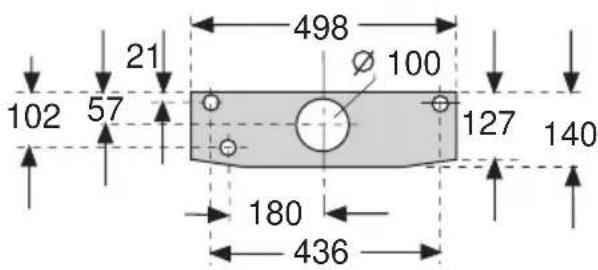

Montaje de la campana
directamente sobre la pared
Campana extractora de 50 cm de
anchura: Con 3 tornillos.
respecto las instrucciones de uso del
5. Suspender la campana extractora de
los tornillos de sujeción.
6. Enroscar y apretar el tornillo inferior con
arandela desde el interior del campana.
La campana extractora sólo podrá conectar-
se a una toma (caja) de corriente provista de
puesta a tierra. La toma de corriente deberá
encontrarse o montarse lo más cerca posible
La toma de corriente con puesta a tierra
deberá conectarse a través de un
circuito de corriente propio.
Datos para la conexión eléctrica:
Figuran en la placa de características del
aparato, a la que se puede acceder tras
desmontar el marco del filtro - en el interior del
En caso de reparación de la campana,
deberá desconectarse siempre el aparato de la
red eléctrica, antes de iniciar los trabajos corre-
Longitud del cable de conexión a la red
En caso de necesitar una conexión fija a la
El aparato sólo deberá ser conectado a la red
eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la zona.
Como dispositivo de separación se admiten
interruptores con una abertura de contacto
superior a 3 mm y desconexión de todas las
fases. Esto incluye interruptores LS y
La campana extractora cumple las normas
comunitarias en materia de radiodesparasitaje.
1. Marcar en la pared la posición de los
taladros para los tornillos de sujeción.
Tomar las medidas o utilizar la plantilla
2. Practicar los taladros de 8 mm de
diámetro. Introducir los tacos en los
taladros a ras con la pared

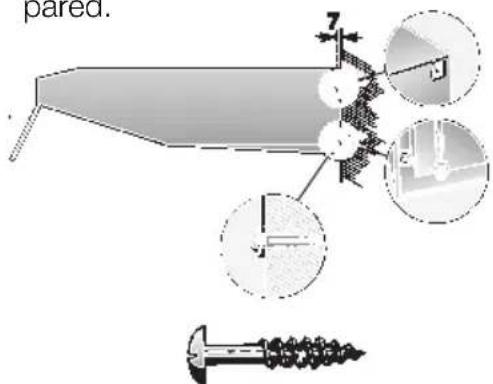

3. Enroscar los tornillos de sujeción
superiores (a izquierda y derecha) en los
taladros, observando una distancia de
7 mm entre la cabeza del tornillo y la

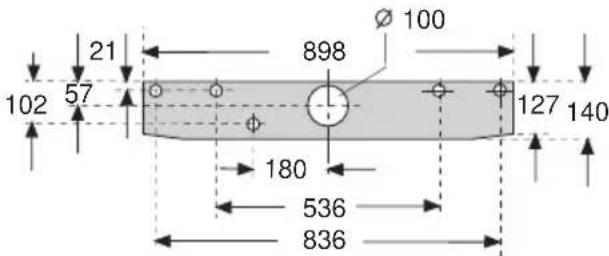

Montaje de la campana en un
Campana extractora de 50 cm de
anchura: Con 4 tornillos.
Campana extractora de 90 cm de
anchura: Con 6 tornillos.
Campana extractora de 60 cm de
anchura: Con 4 tornillos.
1. Tomar las medidas para la posición de
los taladros de los tornillos de sujeción o
colocar la plantilla adjunta en el piso del
2. Marcar la posición de los taladros para
los tornillos de sujeción. Punzar los
agujeros con un buril.
En caso de evacuación del aire hacia
arriba, marcar la abertura y recortarla
❑ Téngase presente la posición del
cable de conexión a la red eléctrica.
En caso necesario, recortar el
3. Retirar la rejilla del filtro (véanse al
respecto las instrucciones de uso del
❑ Acoplar los tubos de evacuación.
❑ Conectar el aparato a la red eléctrica.
❑ Montar la rejilla del filtro (véanse al
respecto las instrucciones de uso del
del aire al exterior
Nos reservamos el derecho de introducir modificaciones o cambios
constructivos en los aparatos como consecuencia del progreso técnico.
Funcionamiento con evacuación del
❑ Pegar la lámina protectora adjunta
encima de la rejilla de salida del aire, en
la parte superior de la campana
extractora. Prestar atención a que la
superficie esté limpia.
En las campanas extractoras con

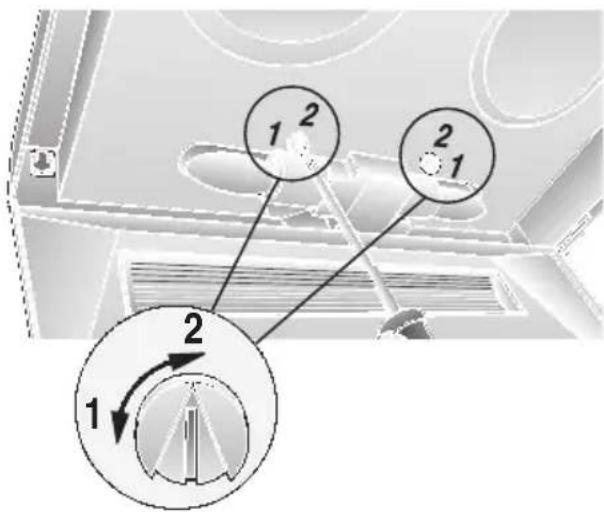

Ajustar la modalidad de funcionamiento:
❑ Evacuación del aire al exterior: Posición 1
❑ Funcionamiento con recirculación del
❑ El ajuste se efectúa en ambos puntos
con ayuda de un destornillador.81
Descrição do aparelho
proveniente de frituras.
No caso de filtro de feltro estampado,
proveniente de frituras.
horas por dia), o filtro de carvão activo
Filtro de carvão activo:
No caso de funcionamento de
❑ No caso de funcionamento por
de plástico anteriormente cortada.
empresa abastecedora de energia eléctrica.
No caso de funcionamento por
